HASZNÁLATI ÚTMUTATÓ PNH6B6K40 BOSCH

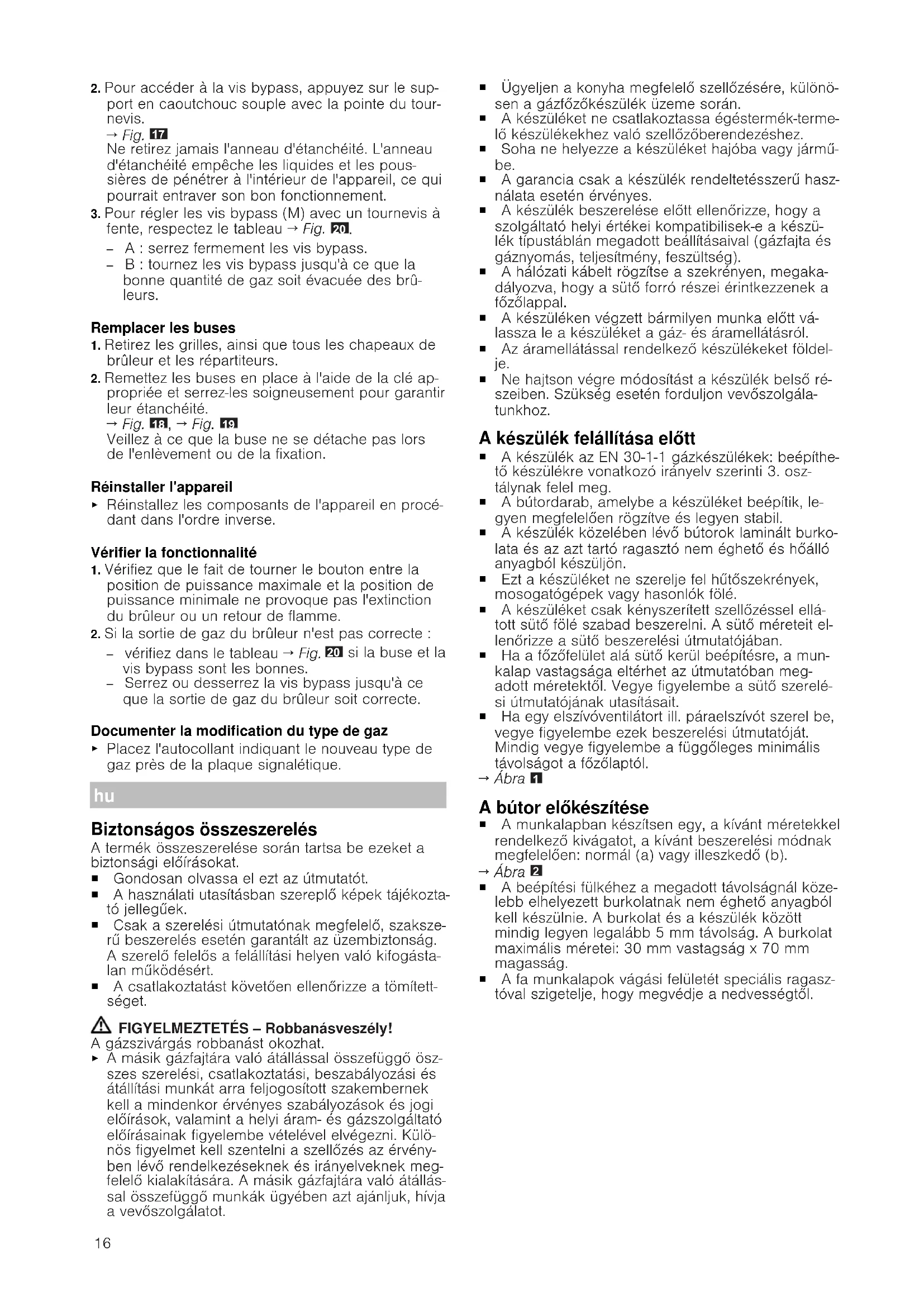

Biztonságos összeszerelés A termék összeszerelése során tartsa be ezeket a biztonsági előírásokat. ¡ Gondosan olvassa el ezt az útmutatót. ¡ A használati utasításban szereplő képek tájékozta- tó jellegűek. ¡ Csak a szerelési útmutatónak megfelelő, szaksze- rű beszerelés esetén garantált az üzembiztonság. A szerelő felelős a felállítási helyen való kifogásta- lan működésért. ¡ A csatlakoztatást követően ellenőrizze a tömített- séget. FIGYELMEZTETÉS‒Robbanásveszély! A gázszivárgás robbanást okozhat.

A másik gázfajtára való átállással összefüggő ösz- szes szerelési, csatlakoztatási, beszabályozási és átállítási munkát arra feljogosított szakembernek kell a mindenkor érvényes szabályozások és jogi előírások, valamint a helyi áram- és gázszolgáltató előírásainak figyelembe vételével elvégezni. Külö- nös figyelmet kell szentelni a szellőzés az érvény- ben lévő rendelkezéseknek és irányelveknek meg- felelő kialakítására. A másik gázfajtára való átállás- sal összefüggő munkák ügyében azt ajánljuk, hívja a vevőszolgálatot. ¡ Ügyeljen a konyha megfelelő szellőzésére, különö- sen a gázfőzőkészülék üzeme során. ¡ A készüléket ne csatlakoztassa égéstermék-terme- lő készülékekhez való szellőzőberendezéshez. ¡ Soha ne helyezze a készüléket hajóba vagy jármű- be. ¡ A garancia csak a készülék rendeltetésszerű hasz- nálata esetén érvényes. ¡ A készülék beszerelése előtt ellenőrizze, hogy a szolgáltató helyi értékei kompatibilisek-e a készü- lék típustáblán megadott beállításaival (gázfajta és gáznyomás, teljesítmény, feszültség). ¡ A hálózati kábelt rögzítse a szekrényen, megaka- dályozva, hogy a sütő forró részei érintkezzenek a főzőlappal. ¡ A készüléken végzett bármilyen munka előtt vá- lassza le a készüléket a gáz- és áramellátásról. ¡ Az áramellátással rendelkező készülékeket földel- je. ¡ Ne hajtson végre módosítást a készülék belső ré- szeiben. Szükség esetén forduljon vevőszolgála- tunkhoz. A készülék felállítása előtt ¡ A készülék az EN 30-1-1 gázkészülékek: beépíthe- tő készülékre vonatkozó irányelv szerinti 3. osz- tálynak felel meg. ¡ A bútordarab, amelybe a készüléket beépítik, le- gyen megfelelően rögzítve és legyen stabil. ¡ A készülék közelében lévő bútorok laminált burko- lata és az azt tartó ragasztó nem éghető és hőálló anyagból készüljön. ¡ Ezt a készüléket ne szerelje fel hűtőszekrények, mosogatógépek vagy hasonlók fölé. ¡ A készüléket csak kényszerített szellőzéssel ellá- tott sütő fölé szabad beszerelni. A sütő méreteit el- lenőrizze a sütő beszerelési útmutatójában. ¡ Ha a főzőfelület alá sütő kerül beépítésre, a mun- kalap vastagsága eltérhet az útmutatóban meg- adott méretektől. Vegye figyelembe a sütő szerelé- si útmutatójának utasításait. ¡ Ha egy elszívóventilátort ill. páraelszívót szerel be, vegye figyelembe ezek beszerelési útmutatóját. Mindig vegye figyelembe a függőleges minimális távolságot a főzőlaptól.

A bútor előkészítése ¡ A munkalapban készítsen egy, a kívánt méretekkel rendelkező kivágatot, a kívánt beszerelési módnak megfelelően: normál (a) vagy illeszkedő (b).

¡ A beépítési fülkéhez a megadott távolságnál köze- lebb elhelyezett burkolatnak nem éghető anyagból kell készülnie. A burkolat és a készülék között mindig legyen legalább 5 mm távolság. A burkolat maximális méretei: 30 mm vastagság x 70 mm magasság. ¡ A fa munkalapok vágási felületét speciális ragasz- tóval szigetelje, hogy megvédje a nedvességtől.17 FIGYELMEZTETÉS‒Égési sérülések veszélye! A berendezés hozzáférhető részei üzemeltetés köz- ben felforrósodhatnak. Ha a főzőfelület alatt nincs beépített sütő és az alsó rész hozzáférhető, vegye figyelembe ezeket az utasí- tásokat: Wok égőfejjel rendelkező gáz főzőfelületek esetén helyezzen be egy nem gyúlékony elválasztólapot (pl. fémből vagy rétegelt lemezből) a főzőfelülettől 10 mm-es távolságra .

Wok égőfej nélküli gáz főzőfelületek esetén javasolt a főzőfelület alatt egy elválasztólap behelyezése .

Mindkét esetben az elválasztólap és a készülék föl- delése közötti távolság legalább 10 mm legyen. Az elválasztólap vastagsága feleljen meg az ábrán lévő távolságoknak. Beépítés sütő fölé

Bútor előkészítése a felületben történő beépítés- hez ¡ A munkafelületen végzett mindenfajta vágási mű- veletet szakműhelyben kell elvégezni. ¡ A vágások legyenek tiszták és pontosak, mivel a vágási szélek látszanak a felületen. A bútor stabili- tása kivágás után is legyen biztosítva. ¡ Csak különleges, hő- és vízálló munkalapokat (pl. terméskő vagy csempe) használjon. ¡ A beépített bútornak 90 °C-ig hőállónak kell len- nie. A készülék elhelyezése Megjegyzés:A készüléket ne rögzítse szilikonnal a munkalaphoz.

1. A főzőlapot a felső oldalával lefelé helyezze egy si-

ma, stabil alátétre.

2. A mellékelt ragasztott tömítést ragassza a főzőlap

alsó peremére. A ragasztott tömítés megakadá- lyozza a folyadékok behatolását.

3. A mellékelt kapcsokat úgy csavarozza be a meg-

adott pozícióba, hogy azok szabadon forogjanak.

4. Fordítsa át a főzőlapot, és helyezze be a kivágat-

ba. A főzőlapot az előoldalával helyezze be a kivá- gatba.

5. Fordítsa el és húzza meg a kapcsokat.

A kapcsok helyzete a munkalap vastagságától függ. A készülék felülettel szintben lévő beépítése

1. Úgy szerelje be a készüléket, hogy körben min-

denhol azonos szélességű rés keletkezzen. →"A készülék elhelyezése", Oldal17 ‒ A főzőlapnak valamivel a munkalap felülete alatt kell elhelyezkednie. Csempézett munkalapoknál a felfekvési felületeket szükség esetén emelje meg hő- és vízálló lécekkel.

2. Ellenőrizze a készülék megfelelő működését és

3. A munkalap felülete és a főzőlap közötti rést meg-

felelő, kereskedelmi forgalomban kapható szilikon- ragasztóval tömítse.

A szilikonragasztót egy spaklival vagy szappanos ujjal simítsa el, mielőtt szilárd réteget alkotna. Megjegyzés:A készülék használata előtt hagyja megszáradni a szilikonragasztót. Tipp:Ha természetes kő felületen nem megfelelő szilikonragasztót használ, akkor olyan elszíneződé- sek jöhetnek létre, amelyeket többé nem lehet eltá- volítani. Műszaki vevőszolgálatunknál rendelhet meg- felelő ragasztóanyagot. A készülék szétszerelése

1. Válassza le a készüléket az elektromos és a gáz-

2. Lazítsa meg a kapcsokat, és hajtsa végre a lépé-

seket fordított sorrendben. Gázcsatlakozás Vegye figyelembe országa vonatkozó előírásait. VIGYÁZAT‒Robbanásveszély! A gázszivárgás robbanást okozhat.

A csatlakozásokon végzett munkát követően min- dig ellenőrizze azok tömítettségét. ¡ A gázcsatlakozást úgy alakítsa ki, hogy a gázelzá- ró csap hozzáférhető legyen. ¡ Ellenőrizze, hogy a típustáblán szereplő, feszült- ségre, gázfajtára és gáznyomásra vonatkozó ada- tok egyeznek-e a helyi csatlakozási körülmények- kel. ¡ A készüléket csatlakoztassa merev gázvezetékhez vagy egy rugalmas fémvezetékhez. ¡ A rugalmas fémvezeték nem érintkezhet a bútor mozgatható alkatrészeivel, amelyekbe a készülék be van építve (pl. egy fiókba), és nem vezethet át olyan részeken, amelyek beépíthetők. ¡ Gázcsatlakozó könyök a készüléknél: R 1/2 . ¡ A gázcsatlakozó könyököt ne mozdítsa el és ne csavarja el. Csatlakoztatás gázpalackra vagy folyékonygáztar- tályra

Nagy vagy instabil láng esetén ellenőrizze, hogy a gázpalack vagy a folyékonygáztartály szabályozója megfelelően működik-e. Megjegyzés:Telepíthet túlnyomásbiztosítót, amely a gázellátást korlátozza vagy megszakítja, ha a gázpa- lack vagy a folyékonygáztartály szabályozója meghi- básodik. Gázcsatlakozás pótalkatrészei Ha az adott ország előírásai lehetővé teszik, a gáz- csatlakozáshoz a műszaki vevőszolgálaton keresztül igényelhet alkatrészeket.

R 1/2 gázcsatlakozás

G 1/2 gázcsatlakozás

1. A készüléken lévő gázcsatlakozó könyököt cserél-

je ki a tartozéktasakban találhatóG 1/2 gázcsatla- kozó könyökkel.

2. A tömítést helyezze a készülék gázcsatlakozója és

Elektromos csatlakoztatás ¡ Ez a készülék az Y típushoz tartozik: a csatlakozó- kábelt a felhasználó nem cserélheti ki, csak a mű- szaki vevőszolgálat. Vegye figyelembe a kábeltí- pust és a minimális keresztmetszetet. ¡ A főzőlapokat hálózati kábellel, valamint csatlako- zódugóval vagy anélkül szállítjuk. ¡ A csatlakozóvezeték csak eredeti vezetékkel pó- tolható. Ez a vevőszolgálatnál kapható. ¡ Ne használjon hosszabbító kábelt vagy többszö- rös csatlakozóaljzatot. ¡ A csatlakozódugóval ellátott készülékeket csak rendeltetésszerűen felszerelt védővezetővel rendel- kező aljzathoz csatlakoztassa. ¡ A készüléket csatlakoztassa egy rögzített beszere- lési háttérhez, és a beszerelési előírások szerint al- kalmazzon megfelelő megszakítót.

¡ BN: barna ¡ BU: kék ¡ GN/YE: sárga és zöld A gázfajta átállítása Ha az ország előírásai engedélyezik, más gázfajták- hoz is beállíthatja a készüléket, amennyiben ezek fel vannak sorolva a típustáblán. A megfelelő alkatrészeket a készülékkel együtt szállí- tott tasakban találja, vagy megrendelheti a vevőszol- gálatnál. A táblázatban →Ábra

megtalálja a min- denkori égőhöz és gázfajtához megfelelő kombináci- ót. Takarékos égőfej Normál égőfej Erős égőfej Miniwok többkoronás égő A csapok szabályozása

1. A kezelőelemeket állítsa a minimális főzési foko-

zatra, majd húzza ki.

2. Az áteresztő csavarhoz való hozzáféréshez a csa-

varhúzó hegyével nyomja meg a rugalmas gumi- tartót.

Soha ne vegye ki a tömítőgyűrűt. A tömítőgyűrűk megakadályozzák, hogy folyadék vagy szennyező- dés kerüljön a készülék belsejébe, ami befolyásol- hatja annak működőképességét.

3. Az áteresztő csavarok (M) egyenes csavarhúzóval

történő beállításánál vegye figyelembe a táblázatot

‒ A: Húzza meg az áteresztő csavarokat. ‒ B: Csavarja addig az áteresztő csavarokat, amíg az égőknél megfelelő nem lesz a gázki- menet. Fúvókák cseréje

1. Távolítsa el a rácsokat, égőfejfedeleket és elosztó-

2. A fúvókákat a megfelelő csavarkulcs segítségével

helyezze vissza, és húzza meg gondosan a tömí- tettség biztosítására.

Ügyeljen arra, hogy a fúvóka ne váljon le a levétel vagy a rögzítés során. A készülék visszaszerelése

Szerelje vissza a készülék alkatrészeit fordított sor- rendben. Működőképesség ellenőrzése

1. Ellenőrizze, hogy a forgatógomb maximális és mi-

nimális teljesítményre mutató helyzete közötti elfor- gatása következtében nem alszik-e ki vagy gyul- lad-e vissza az égő.

2. Ha az égő gázkimenete nem megfelelő:

‒ ellenőrizze a táblázatban →Ábra

, hogy a fú- vóka és az áteresztő csavar a megfelelő-e. ‒ Húzza meg vagy lazítsa meg az áteresztő csa- vart, amíg az égő gázkimenete megfelelő nem lesz. A gázfajta átállításának dokumentálása

Az új gázfajta adatait tartalmazó címkét a típustáb- la közelébe ragassza fel.
