HASZNÁLATI ÚTMUTATÓ IBS/E 28 481 PROXXON
Tartsa mindig kéznél ezt a használati útmutatót és a mellékelt biztonsági előírásokat. A készüléket csak pontos ismeretével, továbbá az útmutató és a biztonsági előírások betartásával használja! Ez egyrészt a veszélytelen használathoz szükséges, másrészt megkönnyíti a készülék és funkciói megismerését.
A PROXXON nem vállal felelősséget a készülék biztonságos működéséért, ha:
- nem a szokásos használatnak megfelelően kezelik,
- az útmutatóban meg nem nevezett célra használják,
- szakszerűtlenül javíttatják,
- nem veszik figyelembe a biztonsági előírásokat,
- a készüléket olyan külső behatások érik, amelyekért a gyártó nem vállalhat felelősséget.
Az összes javítási és karbantartási munkához ajánljuk az eredeti PROXXON-cserealkatrészeket. Csak szakképzett személlyel végeztessen javítást.
Figyelem: Ennek a használati útmutatónak az összes adata, különösen a műszaki adatok, a kinyomtatás dátumának megfelelő szintet képviselik.
A műszaki fejlődést szolgáló változtatások joga fenntartva. Sok sikert kívánunk Önnek a készülékhez.
FIGYELMEZTETÉS!
Olvassa el az összes biztonsági előírást és útmutatást. A biztonsági előírások és a hasznalati útmutató betartásának az elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat.
ÖRIZZE MEG A BIZTONSÁGI ELŐÍRÁSOKAT ÉS A HASZNÁLATI ÚTMUTATÓT!
Általános biztonsági előírások a köszörüléshez, csiszoláshoz, drótkeféléshez, polírozáshoz, maráshoz vagy daraboláshoz.
a. Ezzel az elektromos szerszámmal köszörülés, csiszolás, drótkefézés, polírozás, marás és darabolás végezhető. Vegye figyelembe a készülékkel együtt kapott összes biztonsági előírást, útmutatást, ábrát és adatot. Ha figyelmen kívül hagyja az alábbi utasításokat, áramütés, tűz és/vagy súlyos sérülés lehet az eredménye.
b. Ne használjon a gyártó által kifejezetten ehhez az elektromos szerszámhoz nem tervezett és ajánlott tartozékokat. Egyedül az, hogy egy tartozékot rögzíteni lehet ehhez az elektromos szerszámhoz, még nem jelenti azt, hogy biztonságos a használata.
c. A betétszerszám megengedett fordulatszáma legalább akkora legyen, mint az elektromos szerszám megadott maximális fordulatszáma A megengedettnél gyorsabban forgó tartozék széttörhet és szerteszét repülhet.
d. A betétszerszám külső átmérőjének és vastagságának meg kell egyeznie az elektromos szerszám megfelelő adatainak. A helytelenül méretezett betétszerszámok nem fedhetők el kellőképpen, vagy nem tarthatók jól kézben.
e. A csiszolókorongok, csiszolóhengerek vagy egyéb tartozékok pontosan illeszkedjenek az elektromos szerszám csiszolóorsójába vagy befogóhüvelyébe. A szerszámbefogó eszközbenem pontosan illeszkedő betétszerszámok egyenetlenül forognak, nagyon erősen rezegnek, és könnyen elveszíthetjük felettük az ellenőrzésünket.
f. A tüskére szerelt tárcsát, csiszolóhengert, vágószerszámot vagy más tartozékot teljesen be kell ültetni a befogópofába vagy a tokmányba. A tüske kiálló része, azaz a csiszolókorong és a befogópofa vagy a tokmány közötti szabad része minimális kell legyen. Ha a tüske nincs kellőképpen befeszítve vagy a csiszolószerszám túlzottan kiáll,
a betétszerszám leoldódhat, és nagy sebességgel kidobódhat.
g. Ne használjon sérült betétszerszámot. Minden használat előtt ellenőrizze a betétszerszámokat, például a csiszolókorongokat lepattogzások és repedések, a csiszolóhengereket repedések, kopás vagy erős elhasználódás, a drótkeféket laza vagy törött drótok szempontjából. Ha az elektromos szerszám vagy a betétszerszám leesik, vizsgálja meg, hogy nem sérült-e meg, vagy pedig használjon egy sértetlen betétszerszámot. A betétszerszám ellenőrzése és berakása után tartsa magát és más személyeket a forgó szerszám síkján kívül, és járassa a készüléket egy percig maximális sebességgel. A sérült betétszerszámok többnyire ez alatt a teszt alatt eltörnek.
h. Viseljen személyi védőfelszerelést. A használattól függően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Amennyiben ésszerű, viseljen porvédő maszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, amely távol tartja a csiszolószemcséket és az anyagdarabkákat. Védje a szemét a különféle alkalmazások során keletkező repkedő idegen testektől. A por- vagy légzésvédő maszkoknak ki kell szürniük a használat közben keletkező port. Ha hosszú ideig nagy zajnak teszi ki magát, halláskárosodást szenvedhet.
i. Tartson más személyektől biztonságos távolságot a munkavégzés helyszínén. A munkaterületre belépő minden személynek viselnie kell személyi védőfelszerelést. A munkadarab vagy a törött betétszerszámok darabjai elrepülhetnek, és még a közvetlen munkaterületen kívül is sérüléseket okozhatnak.
j. Olyan munkák közben, amikor a betétszerszám rejtett elektromos vezetékeket vagy a saját hálózati kábelt eltalálhatja, a készüléket csak a szigetelt nyélnél tartsa fogva. Egy feszültség alatt lévő vezeték érintésekor a készülék fémrészei is feszültség alá kerülhetnek, és áramütést okozhatnak.
k. Indításkor tartsa meg erősen az elektromos szerszámot. A teljes fordulatszámra történő felfutás közben
a motor reakciós nyomatéka következtében elfordulhat az elektromos szerszám.
I. Ha lehet, fogja be satuba a munkadarabot. Ne tartson kis munkadarabot az egyik kezében, mialatt a másik kezében tartott elektromos szerszámmal megmunkálja. A kis munkadarabok lerögzítésekor mindkét keze szabadon marad az elektromos szerszám kezeléséhez. A körkeresztmetszetű munkadarabok, például a fatiplik, rúdanyagok vagy csövek vágásakor ezek hajlamosak elgördülni, ami következtében a betétszerszám elakadhat, és Ön felé sodródhat.
m. Tartsa távol a hálózati kábelt a forgó betétszerszámoktól. Ha elveszíti a készülék feletti uralmát, a kábelt átvághatja vagy bekaphatja, és a keze vagy a karja beakadhat a forgó szerszámba.
n. Ne rakja le addig az elektromos szerszámot, amíg a betétszerszám teljesen le nem állt. A forgó betétszerszám belekaphat a lerakófelületbe, aminek a következtében elveszíti uralmát a készülék fölött.
0. A betétszerszám cseréje vagy a készülék beállítása után húzza meg jól a befogóhüvelya hollandiját, a tokmányt vagy más rögzítőelemet. A laza rögzítőelemek váratlanul elállítódhatnak, aminek a következtében Ön elveszíti uralmát a készülék fölött; a rögzítetlen forgó alkatrészek nagy erővel kiperdülhetnek.
p. Ne hagyja forogni az elektromos szerszámot, miközben viszi. A ruháját véletlenül bekaphatja a forgó betétszerszám, amely így befúródhat a testébe.
q. Rendszeresen tisztítsa meg az elektromos szerszám szellőzőnyilásait. A motorventilátor port szív be a gép házába, és az összegyülemlő fémpor elektromos veszélyt jelenthet.
r. Ne használja az elektromos szerszámot éghető anyagok közelében. A szikrázás meggyújthatja az anyagot.
s. Ne használjon hütőfolyadékot igénylő betétszerszámokat. A hütőfolyadék
használata áramütéshez vezethet.
További biztonsági előírások az összes alkalmazáshoz
Visszarúgás és a megfelelő biztonsági
előírások
A visszarúgás az a hirtelen ellenhatás, amelyet egy megszorult vagy leblokkolt forgó betétszerszám, például egy csiszolókorong, csiszolószalag, drótkefe stb. okoz. Ennek következtében a nem kellően kézben tartott elektromos szerszám a betétszerszám forgásirányával ellentétes irányba gyorsul.
Ha például egy csiszolókorong elakad vagy blokkolódik a munkadarabban, az megfogja a csiszolókorongnak a munkaradabba bemélyedő peremét, aminek a következtében a perem letörik vagy a szerszám visszarúg. A csiszolókorong ezután elmozdul a kezelő irányába vagy tőle ellentétes irányba a tárcsának a blokkoláskor fennálló forgási irányától függően. Eközben a csiszolókorong el is törhet.
A visszarúgás az elektromos szerszám helytelen vagy hibás használatának az eredménye. Az alább ismertetésre kerülő elővigyázatossági intézkedésekkel megelőzhető.
a. Tartsa jó erősen az elektromos szerszámot, és vegyen fel olyan testhelyzetet, ill. tartsa úgy a karjait, hogy fel tudja fogni a visszarúgási erőket.
A kezelő megfelelő elővigyázatossági intézkedésekkel uralni tudja a visszarúgási erőket.
b. Különösen óvatosan dolgozzon a sarkok, éles szélek stb. környékén. Akadályozza meg a betétszerszám visszapattanását a munkadarabról, és beszorulását. A forgó betétszerszám könnyen megszorul sarkok, éles szélek mentén, és viszapattanáskor. Ezáltal elvesztheti uralmát a szerszám felett.
c. Ne használjon fogazott fűrészlapot. Az ilyen betétszerszámok gyakran visszarúgást, illetve az elektromos szerszám feletti uralom elvesztését eredményezik.
d. A szerszámot mindig ugyanabba az irányba vezesse az anyagban, mint amelyben a vágóél elhagyja az anyagot (a forgács kidobási irányának felel meg). Az elektromos szerszám rossz irányba történő vezetése esetén a betétszerszám vágóéle kitör a munkadarabból, és az elektromos szerszámot ebbe az előtolási irányba húzza.
e. Mindig erősen fogja be a munkadarabot, ha forgácsolószerszámot, vágótárcsát, nagysebességű marószerszámot vagy keményfém marószerszámot használ. Már a horonyba történő csekély beszoruláskor is ezek a betétszerszámok elakadnak, és visszarúgást okozhatnak. A vágótárcsák elakadáskor rendszerint eltörnek. Az esztergakések, nagysebességű marószerszámok vagy a keményfém marószerszámok elakadásakor a betétszerszám kiugorhat a horonyból, ami az elektromos szerszám feletti ellenőrzés elvesztéséhez vezethet.
Különleges biztonsági előírások a köszörüléshez és a
daraboláshoz:
a. Csak az elektromos szerszámhoz jóváhagyott csiszolószerszámokat és csak az ajánlott alkalmazásokra használja. Példa: Ne csiszoljon a vágótárcsa oldalfelületével. A vágótárcsák a tárcsa peremével való anyaglehordásra valók. Az ezekre a csiszolószerszámokra ható oldalirányú erők eltörhetik őket.
b. A menetes kúpos és egyenes csiszolócsapokhoz csak megfelelő méretű és hosszúságú, hátoldali alávágás nélküli sértetlen tüskéket használjon.
A megfelelő tüskék lecsökkentik a törés lehetőségét.
c. Kerülje a darabolótárcsa blokkolását vagy túlzott rányomását.
Ne végezzen túl mély vágásokat. A darabolótárcsa túlterhelése növeli annak az igénybevételét és a megszorulás vagy az elakadás esélyét, és ezáltal a csiszolókorong visszarúgásának vagy törésének a lehetőségét.
d. Kerülje a kezével a forgó darabolótárcsa előtti és mögötti teret. Ha a munkadarabba hatoló vágótárcsát a kezétől elfelé mozdítja, visszarúgás esetén az elektromos szerszám a forgó tárcsával közvetlenül Ön felé sodródhat.
e. Ha a darabolótárcsa elakad, vagy abbahagyja a munkát, kapcsolja ki a készüléket, é várjon nyugodtan, amíg a tárcsa teljesen meg nem állt. Ne próbálja meg a még forgó darabolótárcsát kihúzni a vágatból, mert különben visszarúghat a szerszám. Keresse meg és szüntesse meg az elakadás okát.
f. Ne kapcsolja be újra az elektromos szerszámot, amíg még be van mélyedve a munkadarabba. Hagyja, hogy a darabolótárcsa elérje teljes fordulatszámát, mielőtt folytatná a vágást. Máskülönben a tárcsa elakadhat, kiugorhat a munkadarabból, vagy visszarúghat.
g. Támassza alá a lemezeket vagy nagyobb munkadarabokat, hogy csökkentse az elakadt darabolótárcsa visszarúgásának az esélyét. A nagy munkadarabok saját súlyuk következtében meghajolhatnak. A munkadarabot a tárcsa mindkét oldalán alá kell támasztani, éspedig a daraboló vágat közelében is, és a szélen is.
h. Legyen különösen óvatos meglévő fal vagy más nem belátható hely behatoló vágásakor. Ha a behatoló darabolótárcsa gáz-, víz- vagy elektromos vezetékbe vagy más tárgyba vág bele, visszarúgás jöhet létre.
Különleges biztonsági előírások a drótkefékkel végzett munkákhoz:
a. Vegye figyelembe, hogy a drótkefék a szokásos használat közben is veszítenek drótdarabkákat. Ne terhelje túl a drótokat túl erős rányomás által.
A szerterepülő drótdarabok nagyon könnyen áthatolhatnak a vékony ruházaton, és beleszúródhatnak a bőrébe.
b. Használat előtt hagyja a drótkefét egy percig a munkasebességgel járni.
Figyeljen arra, hogy ez idő alatt mások ne járjanak a kefével egy síkban. A bejáratás alatt elszabadult drótdarabok repülhetnek le a drótkeféről.
c. Irányítsa a forgó drótkefét magától elfelé! Ha ezekkel a drótkefékkel dolgozik, apró részecskék vagy drótdarabok repülhetnek ki nagy sebességgel, és behatolhatnak a bör alá.
II érintésvédelmi osztályú készülék
Csak száraz helyiségben való használatra.
Viseljen mindig teljesen záró védőszemüveget.
Ne távolítsa el a készüléket a háztartási hulladékon keresztül
A gép leírása
A PROXXON - IBS/E ipari fúró-/csiszológép a finomfúrás, marás, csiszolás, polírozás, drótkefélés, rozsdaeltávolítás, gravírozás, cizellálás és vágás ideális szerszáma. Használhatja bármilyen anyag, például acél, színesfém, üveg, fa, ásványok és kerámiák megmunkálásához: itt megtalálja a megfelelő szerszámot minden feladathoz a széles választékban kínált termékcsaládban. 34 betétszerszám (2,35 mm-es szárral) van a szállítási palettán.
A pontos fúróorsó az öntött alumíniumfejben két precíziós golyóscsapágyban fut játék nélkül: így garantált a hosszú élettartam és a precíz központosság.
A permanens mágnesekkel és elektronikus fordulatszámszabályozással szerelt csendes speciális motor garantálja a maximális teljesítményt minimális méret mellett, az 5000 - 22000 fordulat/perc sebességtartomány nagy rugalmasságot biztosít a munka során. A kompakt, nagyszilárdságú ház üvegszál-erősítésű poliamidból van.
A készülék elülső végén lévő 20 mm-es illesztésnél a készülék felfogható például fúróállványra vagy kínálatunk más szerszámtartójára.
Az együttszállított acél befogóhüvelyek megkönnyítik a szerszámcserét, és sokkal nagyobb központosságot nyújtanak, mint egy fúrótokmány.
Jelmagyarázat
- fordulatszámszabályzó gomb
- BE - KI - kapcsoló
- akasztókengyel
- hálózati kábel
- reteszelögomb
- hollandianya a befogóhüvelyekhez
- fúróállvány-illeszték (∅ 20 mm)
- befogóhüvelyek
- tokmánykulcs
Műszaki adatok:
Hosszúság: kb. 250 mm
Súly: kb. 500 gramm
Illeszték: ∅ 20 mm
A motor
Feszültség: 230 V, 50/60 Hz
5.000 -
Fordulatszám 22.000/perc
Teljesítményfelvéte
l: max. 100 W
Zajkibocsátás: ≤ 70 dB(A)
Rezgés a
fogantyún: < 2,5 m/s 2
Vegye figyelembe, hogy különösen a zaj- és rezgéméréseket Proxxon-betétszerszámokkal végeztük el. Idegen gyártmányok alkalmazásakor nem tudjuk garantálni az itt megadott értékeket!
A szállítás tartalma
1 db. IBS/E ipari fúró-/csiszológép
1 db. tárolódoboz
1 db használati útmutó
1 db. biztonsági előírások
1 db. kulcs
6 db. befogóhüvely (1,0-1,5-2,0-2,4-3,0 és 3,2 mm)
1 db. kerek csiszolócsap; ∅ 5mm
1 db. hengeres csiszolócsap; ∅ 6mm
1 db. hengeres csiszolócsap; ∅ 2,5 mm
1 db. fazék alakú csiszolócsap; ∅ 7mm
1 db. keményfém-mikrofúró; ∅ 0,5 mm
1 db. keményfém-mikrofúró; ∅ 1 mm
1 db. gyémánttal bevont csiszolócsap; ∅ 1,8 mm
1 db. gömb alakú finommaró; ∅ 2,3 mm
2 db. csiszolókorong; ∅ 22mm (rózsaszín) nemeskorundból, acél, öntöttvas, HSS-acélok számára
2 db. csiszolókorong; ∅ 22mm (szürke), szilícium-karbidból, finom, egyenlő méretű szemcsék állandó keménységgel. Üveg, kerámia és stellitek gravírozásához és mattításához, valamint keményfém, kemény öntöttvas és magas ötvözöttségű acélok csiszolásához.
1 db. polírozótárcsa akril- és plexiüveghez
1 db. rézkefe réz, rézötvözetek, sárgaréz, nemesacélok, féldrágakövek, műanyag és fa megmunkálásához. Elektronikus alkatrészek és áramköri kártyák tisztítására.
10 db. korund-vágótárcsa ötvözött és ötvözetlen acélok, nemesacélok és nem vastartalmú fémek darabolására. Alkalmazhatók fa és műanyag vágására is.
1 db. felfogótüske ∅ 3,2 mm szárátmérővel
Kezelés
Figyelem!
- Kerülje el a készülék véletlen működésbe lépését. Győződjön meg arról, hogy az elektromos szerszám ki van kapcsolva, mielőtt a táphálózatra és/vagy akkumulátorra csatlakoztatja, felveszi vagy viszi.
- Ne nyomja meg a reteszelögombot, amíg a készülék jár.
- A betétszerszámok szárátmérője a befogóhüvely méretétől függően legfeljebb 3,2 mm lehet.
- A betétszerszámokat a lehető legrövidebbre fogja be. Figyeljen arra, hogy a szerszámszár kinyúlása ne legyen nagyobb 30 mm-nél. A hosszan kinyúló szárak könnyen meggörbülnek, és rossz központossággal forognak.
-
Semmi esetre se alkalmazzon 55 mm-nél nagyobb tüskehosszúságú betétszerszámokat.
-
Befogóhüvely alkalmazásakor mindig figyeljen arra, hogy a befogóhüvelynek és az alkalmazott betétszerszámnak azonos legyen a szárkeresztmetszete! A szerszám tüskéjének szilárdan és biztosan kell ülnie a befogóhüvelyben!
- Ne dolgozzon sérült, deformált vagy kopott betétszerszámmal! Vigyázzon a szerszámok kifogástalan állapotára. A sérült vagy kopott szerszámok eltörhetnek, és ezáltal sérüléseket okozhatnak!
- A betétszerszámokat megbízható módon, sérüléstől védve tárolja!
A szerszám befogása, ill. cseréje (2. ábra):
Figyelem:
Szerszámcsele előtt húzza ki a hálózati dugót.
- Forgassa el kissé az 1 hollandi anyát, és egyidejűleg nyomja meg a reteszelőgombot, amíg be nem kattan.
- Lazítsa meg az anyát néhány fordulattal és cserélje ki a szerszámot.
- Ha a befogóhüvelyt is cserélni kell, csavarja ki teljesen az anyát, cserélje ki a hüvelyt, és húzza meg gyengén az anyát kézzel.
- Rakja be a betétszerszámot, és húzza meg az együttszállított 3 kulccsal.
Az IBS/E ipari fúró-/csiszológép ergonómiailag úgy van kialakítva, hogy munka közben jól kezelhető és pontosan irányítható. A befogóhüvely-anya menete be van süllyesztve a gép házába. Ezért fúrótokmány használata nem lehetséges.
Munkavégzés a készülékkel
Figyelem:
- Ne dolgozzon védőszemüveg nélkül.
- Erős porképződés vagy egészségkárosító porok keletkezése esetén viseljen védőmaszkot.
-
Ne nyomja meg a reteszelőgombot, amíg a készülék jár.
-
Nem a gép erős rányomása, hanem a helyes és egyenletes fordulatszám alkalmazása eredményez nagy csiszolási teljesítményt!
- Jellemző: A kisebb átmérőjű betétszerszámok nagyobb fordulatszámot igényelnek, mint a nagyobb átmérőjűek.
-
Figyelem: Feltétlenül vegye figyelembe a betétszerszám megengedett maximális fordulatszámát! A megengedett maximális fordulatszám túllépése esetén eltörhet a szerszám. A szétrepülő darabok károkat és súlyos sérüléseket okozhatnak!
-
A gépet a 2 kapcsolóval (1. ábra) kapcsolja be, és állítsa be az 1 fordulatszámállító gombbal (1. ábra) a munkához megfelelő fordulatszámot. Itt alapvetően érvényes, hogy a kisebb átmérőjű betétszerszámokat nagyobb fordulatszámmal kell járatni, míg a nagyobb átmérőjűeket inkább kisebb fordulatszámmal az optimális eredmény elérése érdekében.
-
Ha kézzel szeretné irányítani a készüléket munka közben, marás vagy gravírozás közben úgy fogja meg, mint egy golyóstollat. Ne takarja le eközben a szellőzőnyílásokat (3. ábra). Durva munka végzésekor úgy kell tartania a szerszámot, mint egy kalapácsnyelet (4. ábra).
-
Ideális a munkavégzés, ha a készüléket a 20 mm-es illesztéknél befogja egy fúróállványba, univerzális tartóba vagy hasonló eszközbe.
-
Az IBS/E ipari fúró-/csiszológép kombinálása más gépekkel és készülékekkel számos más alkalmazási területet nyit meg!
Karbantartás és ápolás.
Figyelem:
Minden tisztítás, beállítás, karbantartás vagy üzembe helyezés előtt húzza ki a hálózati dugót!
Megjegyzés:
A készülékek fán végzett munka folyamán beporosodnak. Az ápolásuk ezért elengedhetetlen. A hosszú élettartam érdekében a készüléket minden egyes
használat után törölgesse le egy puha ruhával vagy ecsettel.
Használhat ehhez enyhe szappanos oldatot, vagy más enyhe tisztítószert is. Ne használjon oldószert vagy alkohol tartalmú tisztítószert (pl. benzint, tisztítószeszt stb.), mivel megtámadhatják a műanyagházat.
A motor hűtésére szolgáló nyílásokat hagyja mindig szabadon portól és piszoktól.
Tartozékok
A tartozékokról részletesebb információkat kaphat az utolsó oldalon található garanciaismertetőben megadott címen igényelhető készülékkatalógusunkból.
Általában vegye figyelembe a
következőket:
A Proxxon-betétszerszámokat a gépeinkkel végzett munkákra terveztük, és ezért optimális az alkalmazásuk hozzájuk.
Nem vállalunk semmiféle felelősséget az idegen gyártmányú betétszerszámok alkalmazásáért készülékeink biztonságos és rendeltetésszerű működése érdekében!
Szerviz-információ
Vegye figyelembe a következőket:
A hálózati kábelt csak a Proxxonszervizosztály vagy szakképzett villanyszerelő cserélheti ki!
Eltávolítás
Ne dobja el a készüléket a háztartási hulladék közé! A készülék újrahasznosítható anyagokat tartalmaz. Erre vonatkozó kérdéseivel forduljon a helyi köztisztasági vállalathoz, vagy más megfelelő kommunális hatósághoz.
CE-megfelelőségi nyilatkozat
A gyártó neve és címe:
PROXXON SüAü
6-10, Härebierg
L-6868 Wecker
Termékmegjelölés: IBS/E
Cikkszámű: 28481
Kizárólagos felelősségünkre kijelentjük, hogy
ez a termék megfelel az alábbi irányelveknek
és szabványügyi dokumentumoknak:
2004/108/EG EU elektromágneses
összeférhetőségi irányelv
Készülékbiztonsági osztály
A CE-dokumentáció meghatalmazott képviselője
megegyezik az aláíróvalű

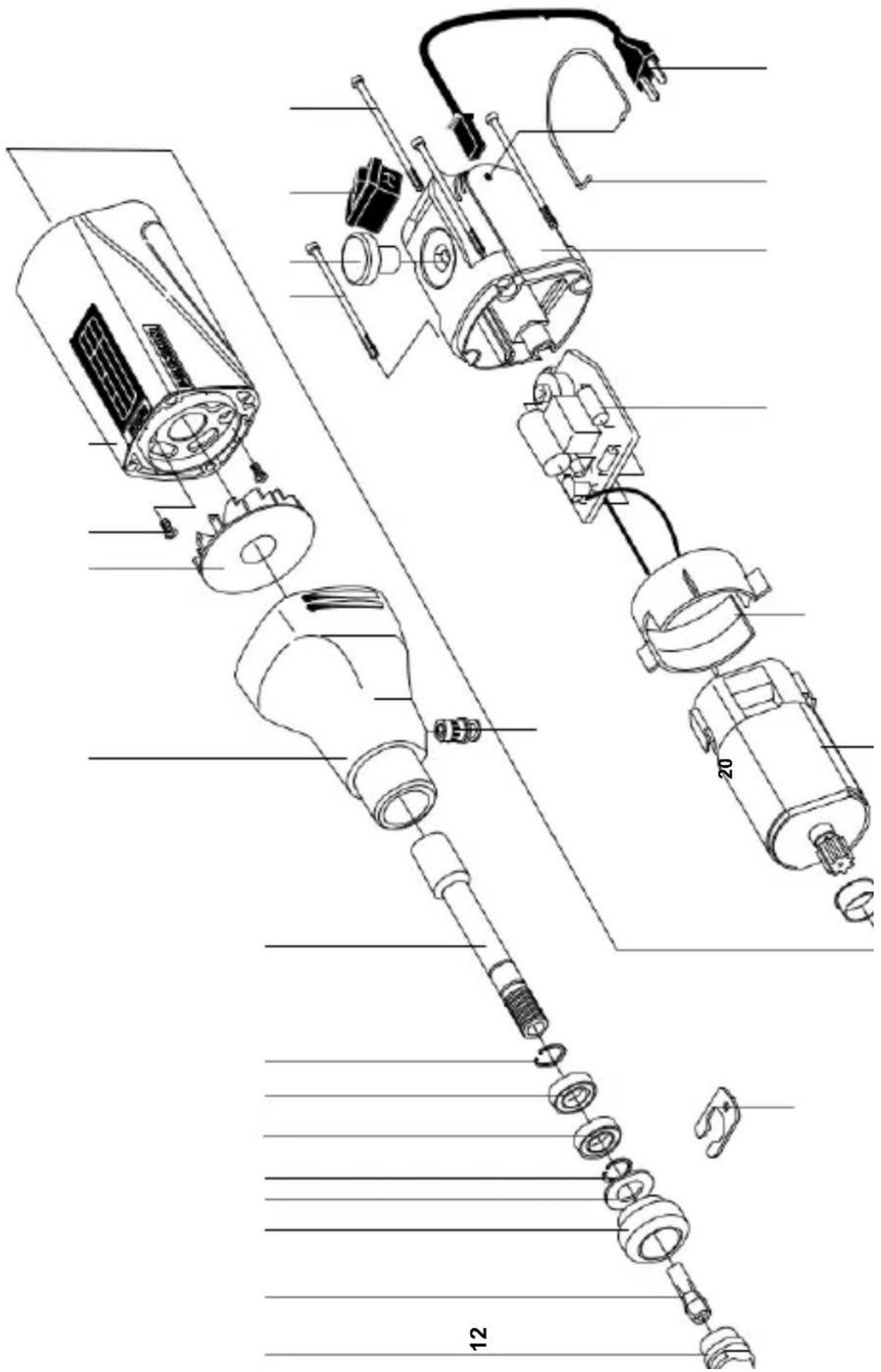

| 2848 | ||
| 1 - 01 | Hollandi anya / | Swivel nut |
| 2848 | ||
| 1 - 02 | Befogógyűrű (tartozék) / | Collet (accessory) |
| 2848 | ||
| 1 - 03 | Biztosítógyűrű / | Locking ring |
| 2848 | ||
| 1 - 04 | rugós alátét / | Spring washer |
| 2848 | ||
| 1 - 06 | Golyóscsapágy / | ball bearing |
| 2848 | ||
| 1 - 10 | Motorbefestigungsschrauben / | Motor fastening screws |
| 2848 | ||
| 1 - 12 | reteszelőgomb / | Lock button |
| 2848 | ||
| 1 - 15 | Burkolat csavar / | Housing screw |
| 2848 | ||
| 1 - 16 | Szabályozó gomb / | Regulating knob |
| 2848 | ||
| 1 - 17 | kapcsoló / | Switch |
| 2848 | ||
| 1 - 18 | Kis fogaskerék a motoron / | Motor pinion gear |
| 2848 | ||
| 1 - 20 | Panel / | Alaplap |
| 2848 | ||
| 1 - 22 | Készülékpánt / | Device bracket |
| 2848 | Supply cable with plug and support | |
| 1 - 23 | Netzleitung incl. Stecker und Tülle / | sleeve |
| 2848 | ||
| 1 - 24 | kód / | Wrench |
| 2848 | ||
| 1 - 25 | Központosító gyűrű / | Centring ring |
| 2848 | ||
| 1 - 27 | Motorburkolat / | Motor housing |
| 2848 | ||
| 1 - 28 | Motor incl. Fogaskerék / | Motor with pinion |
| 2848 - 29 | ||
| 1 oldal | Hintere Gehäusekappe / | Rear housing cap |
| 2848 | ||
| 1 - 30 | Támasztó gyűrű / | Bearing ring |
| 2848 | ||
| 1 - 31 | Anya / | Swivel nut |
| 2848 | ||
| 1 oldal | Tengely / | szár |
| 2848 | ||
| 1 - 33 | Ház fej reteszelő gombbal / | Housing front part with lock button |
| 2848 | ||
| 1 - 34 | Szellőző / | Fan |
| 2848 | ||
| 1 - 97 | cikkcsomagolás (ábra nélkül) / | Article packaging |
| 2848 | Használati útmutató és biztonsági | Operating instructions incl. Biztonsági |
| 1 - 99 | tudnivalók / | tudnivalók: |
PROXXON
