HASZNÁLATI ÚTMUTATÓ 29LES67 Erisson

Телевизор цветного изображения жидкокристаллический (LCD)

ERISSON

Руководство по эксплуатации

Front view of a flat-screen computer monitor with blank screen (no text or symbols visible)

29LES67

32LES67

39LES67

SIZE:148X210MM(A5)

材质及印刷要求：

80 gram wood-free printed paper; printed in black and white;

Description: MANUAL-RUS		Skyworth 创维
Job Number: 1312082M	Brand	ERISSON
Model: 28E36-6M61E By:	P/No.
Revised:0	Scale:
Prepared By:朱绪霆 Date:2013-12-23
Checked By:马杰/熊跃平/李红平 Name: Date:
Approved Date:

Оглавление

МЕРЫ БЕЗОПАСНОСТИ 2

ФУНКЦИИ ТЕЛЕВИЗОРА ....5

ОРГАНЫ УПРАВЛЕНИЯ 6

Передняя панель....6

Задняя панель 7

Пульт дистанционного управления (ПДУ) 8

СИСТЕМА МЕНЮ 11

Изображение ....11

Звук 12

Режим PC 12

Настройка программ 13

Установки 13

Время 14

Дополнительные настройки ..... 14

USB 15

УПРАВЛЕНИЕ В РЕЖИМЕ USB 16

Меню ВИДЕО 16

Меню МУЗЫКА 16

Меню ФОТО ....17

Меню ТЕКСТ 17

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ 18

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ....19

МЕРЫ БЕЗОПАСНОСТИ

ВНИМАНИЕ - До включения телевизора в электрическую сеть необходимо ознакомиться с мерами

э .л ектрической и противопожарной безопасности, указанными в настоящем руководстве по эксплуатации.

С. охраняйте данное руководство до конца эксплуатации изделия.

• Перед работой с устройством необ - ходимо полностью прочитать и понять все инструкции. Необходимо соблюдать все пред - упреждения и следовать всем инструкциям, приведенным в настоящем руководстве.
• Пожалуйста, используйте только реко -мендованные производителем аксессуары. Использование других аксессуаров может привести к неисправностям.
• Данное изделие может подключаться к розетке питания как без заземляющего третьего контакта, так и с заземляющим третьим контактом.
• Во избежание поражения электрическим током защищайте шнур питания от возможного нажатия на него или защемления, особеннорядом с разъемами.
• Не закрепляйте шнур питания метизами.
• Если Вы не пользуетесь устройством длительное время или в случае грозы обязательно отключайте шнур питания из розетки, а также отключайте все сигнальные кабели от входных разъемов.
• При отключении вилки из розетки всегда держитесь за утолщение на вилке, не касайтесь металлических частей, не тяните за шнур, не ломайте и не перегибайте его, не ремонтируйте, не перекручивайте и не нагревайте.
  • Не прикасайтесь к проводам мокрыми руками.
• Запрещается использование розетки, в которую подключено несколько устройств. Перегрузка такой розетки может привести к пожару.
• Место подключения вилки шнура питания к сети питания должно оставаться легкодоступным.

• Немедленно свяжитесь с сервисным центром, в случае если имеются какие-либо неисправности шнура питания, в нем оголи -лись жилы или он поврежден.

• Замените сетевую розетку, если в нее невозможно вставить вилку или вилка плохо закрепляется в розетке. Иначе может возникнуть неисправность или возгорание.

• Пожалуйста, извлеките шнур питания из розетки и свяжитесь с сервисной службой в следующих случаях:
• если в устройстве имеются явные неисправности (например из него идет дым, чувствуется специфический запах или слышен нехарактерный звук; если внутрь устройства попала жидкость или посторонние предметы;
• если нет изображения или звука;
• если поврежден корпус или панель;
• если вы пользуетесь устройством согласно инструкций, но оно не работает должным образом.
• Используйте рекомендованные параметры сети питания.
• Отключайте изделие от сети питания, если Вы предполагаете не и спользовать его длительное время.
• Не пытайтесь производить ремонт самостоятельно, так как это может п ривести к поражению электрическим током и повреждению изделия.
• Не используйте изделие в коммерческих целях.

ПРЕДУПРЕЖДЕНИЕ

В ремя выдержки телевизора при комнатной температуре
д о включения питания после транспортирования или хранения
п ри пониженной температуре окружающей среды должно быть
Н е менее 5 часов.

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

МЕРЫ БЕЗОПАСНОСТИ

Условия эксплуатации

• Не устанавливайте изделие в ограниченном пространстве, таком как книжный шкаф.
• Не устанавливайте изделие на неустойчивую поверхность.
• Не эксплуатируйте изделие в запыленной и загрязненной среде.
• Не эксплуатируйте изделие рядом с источниками повышенной влажности: ванные комнаты, душ и т. д.
• Изделие не должно подвергаться воздействию капель и брызг.
• Не располагайте на изделии какие-либо емкости с жидкостями (например вазы с цветами и т. п.).
• Не используйте изделие рядом с нагревательными приборами, под прямыми солнечными лучами, рядом с каминами и приборами отопления.
• Не размещайте на аппарате каких-либо источников открытого пламени, например свечей.
• Не перекрывайте вентиляционные отверстия такими предметами, как, например газеты, скатерти, занавески и т.п., что. препятствует нормальной вентиляции аппарата.
• Не допускайте попадания внутрь изделия через вентиляционные отверстия посторонних предметов, например игл, монет, но. ж. нищ и т д., так как это может привести к возгоранию, поражению электрическим током и повреждению изделия.

Расположение телевизора

- Установите изделие на твердой горизонтальной поверхности оставив не менее 10 см свободного пространства с каждой стороны для обеспечения необходимой вентиляции.

Illustration of a flat-screen TV with 10CM and 90Hz labels on the front screen (no additional text or symbols)

100CM

П РЕДУПРЕЖДЕНИЕ

В о избежание повреждений надежно закрепите аппарат на стене в соответствии с требованиями по установке

- Средства для монтажа изделия на стене или потолке должны быть достаточными для выполнения своей функции

Чистка телевизора

• Производите чистку изделия только специально предназначенными средствами.
• Не оказывайте при чистке чрезмерное давление на поверхность экрана.
• Не используйте при чистке воду и химически активные вещества.

МЕРЫ БЕЗОПАСНОСТИ

Установка элементов питания в пульт дистанционного управления (ПДУ)

ВНИМАНИЕ - Устанавливайте элементы питания в соответствии с нанесенной маркировкой на полюсы питания и маркировкой батарейного отсека ПДУ. элемент

Откройте батарейный отсек ПДУ.

Установите батареи типа AAA в соответствии с маркировкой полюсов

Закройте крышку батарейного отсека

В НИМАНИЕ!

П ри неправильной установке литиевых батарей возможен взрыв.

Б атареи заменять батареями только того же и ли аналогичного типа

ПРЕДУПРЕЖДЕНИЯ

• Не применяйте одновременно новые и старые батареи.
• Не применяйте одновременно батареи различных типов (например одновременно марганцевые и щелочные батареи).
  • Батареи не должны быть подвергнуты чрезмерному нагреву от солнечного света, огня и т.п.
• Не заряжайте использованные батареи.
• Не применяйте аккумуляторные батареи.
• Удалите батареи из ПДУ если он не будет использоваться длительное время.

ФУНКЦИИ ТЕЛЕВИЗОРА

Основные функции

1. Автоматическая и ручная настройка.
2. Инфракрасное дистанционное управление.
3. Таймер сна.
4. Поддерживает MHL (соединение мобильного телефона с телевизором через вход HDMI2).
5. Обеспечивает воспроизведение изображения с персонального компьютера (РС) со следующими возможностями:
6. автоматическое изменение размеров изображения, а также выравнивание
   по горизонтали и вертикали;
7. четкую графику изображения;
8. поддерживает форматы изображения 800 x 600, 1024 x 768, 1360 x 768 с частотой 60 Гц.

Дополнительные функции

1. Цифровая цветопередача обеспечивает лучшую яркость и реалистичность изображения.
2. Высококлассный LCD экран, обеспечивающий высокую яркость, контраст и минимальное время отклика.
3. Встроенный 3D фильтр.
4. Компонентный выход поддерживает формат сигнала высокого разрешения.
5. Поддерживает HDMI выход.
6. Телевизор может быть использован как высокоэффективный монитор персонального компьютера, имеющего интерфейс VGA.
7. Низкий уровень энергопотребления в режиме ожидания.
8. Высокотехнологичная интегрированная цифровая микросхема процессора.

ОРГАНЫ УПРАВЛЕНИЯ

Передняя панель

Примечание - Изображение передней панели может незначительно отличаться.

1 2 SOURCE MENU VOL- VOL+ PROG- PROG+ 7 6 5 4 3

1. Индикатор включения (выключения питания) / сенсор ПДУ.
2. Динамики.
3. Переключение программ.
4. Изменение уровня громкости звукового сопровождения.
5. Кнопка вызова меню телевизора.
6. Вызов списка источников сигнала.
7. Включение / выключение дежурного режима.

Примечание - кнопка "ОК" на ПДУ функционирует, если на экране телевизора или список источников сигнала. отображено меню телевизора

Задняя панель

Примечание - изображение представлено схематически.

HDMI 3 HMI 2 HDMI IN PC IN PC HDMI IN ANTenna IN SUPPORT LEFT RIGHT COMPONENT 1 2 3 4 5 6 7 8 9 USB1 USB2 USB3

1. HDMI1 / HDMI2/ HDMI3: вход для подключения устройств с цифровым интерфейсом передачи информации.
2. PC IN: вход для подключения видеокарты.
3. PC AUDIO IN: вход для подключения канала звукового сопровождения при подключении PC .
4. ANTENNA IN: вход для подключения коаксиального кабеля.
5. S / PDIF: выход для подключения устройства с оптическим входом звукового сопровождения.
6. AUDIO IN: звуковой вход для источника сигнала такого как DVD.
7. COMPONENT (Y/VIDEO Pb Pr IN) : вход для подключения устройств с компонентным выходом (такого как DVD).
8. EARPHONE: разъем для подключения наушников. При подключении наушников звуковое сопровождение из динамиков будет отключено.
9. USB1 /USB2: разъем для подключения устройств USB.

ОРГАНЫ УПРАВЛЕНИЯ

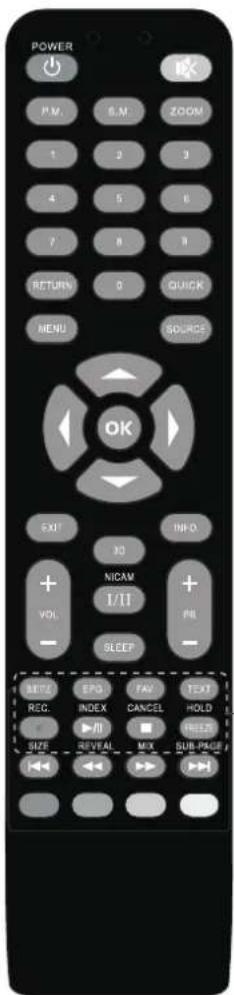

Пульт дистанционного управления (ПДУ)

POWER P M S M ZOOM 1 2 3 4 5 6 7 8 9 RETURN 0 QUICK MENI SOURCE 10 11 OK EXIT INFO ID NICAM I/II VOL SLEEP 13 14 15 16 17 LPG FWD FAV TEXT REC INDEX GANDE HOLD REVEAL MAX READ/RAGE ← ← → → →

1. POWER ⏻

Нажмите для перевода телевизора в режим ожидания

Нажмите для выключения / включения звукового сопровождения

1. Picture Mode (P.M.)

Нажмите для выбора одного из предоставленных режимов изображения

1. Sound Mode (S.M.)

Нажмите для выбора одного из предоставленных режимов звукового сопровождения

1. Zoom

Нажмите для выбора формата изображения

1. Number buttons

Нажмите для выбора желаемой программы

1. Return Button

Нажмите для возврата к ранее просматриваемой программе

1. QUICK

Данная функция не активна

1. Menu

Нажмите для вызова меню управления телевизором

1. Source

Нажмите для выбора источника сигнала

1. Up/Down/Left/Right (▲/▼/◄/►)

Нажмите для осуществления навигации по опциям в меню управления

12.0K

Нажмите для подтверждения выбора или изменения функции

1. Exit

Нажмите для выхода из меню

1. Information (INFO)

Нажмите для отображения текущей информации о формате изображения, источнике сигнала и т. д.

15.3D

Данная функция не активна

1. Volume

Нажмите для увеличения или уменьшения громкости звукового сопровождения

1. Program Up/Down (PR + / PR -)

Нажмите для переключения программ

1. NICAM (опция)

Нажмите для выбора звукового сопровождения

ОРГАНЫ УПРАВЛЕНИЯ

Пульт дистанционного управления (ПДУ)

POWER P.M.S.W.OOM 123 RETURN 0 QUICK MENU SOURCE OK EXIT 3D INFO NICAM PR VOL SLEEP MITS EPS PAY TEXT REC INFO CANCEL HOLD SIZE REVEAL MIX SUB PAGE 19 20 21 22 23 24 25 26

19. SLEEP

Нажмите для установки таймера для автоматического отключения питания телевизора по окончании

20. Subtitle

Нажмите для отображения / выключения субтитров при их наличии в сигнале.

21. EPG

Нажмите для отображения текущей информации модуля DTV (цифровое телевидение).

22. Favorite Channel (FAV.)

Нажмите для просмотра выбранных любимых каналов Нажмите ▲ ▼ для перехода между каналами. Нажмите ОК для подтверждения выбранного канала.

23. Record (REC)

Нажмите record для записи текущей программы.

24. Freeze

Нажмите для включения / выключения функции стоп-кадра.

25. Кнопки управления в режиме USB

Play & Pause (▶Ⅱ) - служит для начала воспроизведения (просмотра) или временного прерывания воспроизведения (просмотра).

Stop ( ■ ) - остановка воспроизведения в режиме USB при воспроизведении видео и звуковых файлов.

Fast Backward (◀◀) - быстрая перемотка назад.

Fast Forward (▶▶) - быстрая перемотка вперед.

Previous (◀) - предыдущий раздел (файл) в режиме USB при воспроизведении видео и звуковых файлов

Next (▶) - следующий раздел (файл) в режиме USB при воспроизведении видео и звуковых файлов.

26. Color (цветные кнопки)

Нажмите для быстрого вызова страниц телетекста

26. Color (цветные кнопки)

Нажмите для быстрого вызова страниц телетекста

ОРГАНЫ УПРАВЛЕНИЯ

Пульт дистанционного управления (ПДУ)

POWER P.M. S.M. ZOOM 1 2 3 4 5 6 7 8 9 RETURN 0 QUICK MENU SOURCE OK EXIT NO NICAM I/II FIL SLEEP KEYS EPO FAV TEXT REC. INDEX CANCEL HOLD REVEAL MIX SIZE SUB-PAGE

27. Кнопки управления в режиме "телетекст"

TEXT (опция)

Нажмите для включения / выключения телетекста при его наличии в сигнале.

INDEX

Нажмите для отображения индекса страницы.

CANCEL

Нажмите для возвращения к телевизионной программе во время поиска страницы телетекста. По окончании поиска время поиска в верхней части экрана. Нажмите снова для возврата к странице телетекста.

HOLD

Нажмите для включения / выключения стоп-кадра в режиме "телетекст".

Примечание - для включения / выключения функции стоп-кадр кроме режимов "телетекст" и "USB" применяется кнопка "FREEZE".

SIZE

Нажмите для увеличения формата изображения телетекста.

Нажмите один раз для увеличения изображения верхней части экрана.

Нажмите повторно для увеличения нижней части изображения экрана.

Нажмите еще раз для возврата к нормальному размеру изображения.

REVEAL

Нажмите для отображения скрытой информации скрытой информации, содержащийся в телетексте (ответы, загадки, головоломки и т. д.) Нажмите еще раз для отключения скрытой информации.

MIX

Нажмите для отображения телетекста на фоне телевизионной программы.

SUB-PAGE

Нажмите для включения / выключения режима отображения подстраницы телетекста (если подстраница доступна).

СИСТЕМА МЕНЮ

Управление телевизором

Для вызова МЕНЮ, навигации и изменению опций телевизора можно использовать как кнопки ПДУ, так и кнопки на панели.

Кнопки ◀ ▶ ▲ ▼ используйте для навигации по вкладкам меню и изменения опций.

Для подтверждения выбора (изменения, сохранения изменений) используйте кнопку "ОК".

Для быстрого выхода из меню используйте кнопку "EXIT" на ПДУ.

MENU SOURCE OK EXIT INFO


Picture Mode Color Temperature Display Mode DNR BookCount FC PICTURE

В данном меню можно выбрать режим изображения, при этом, можно выбрать любой режим из предоставленных на заводе-изготовителе или настроить режимы яркости, контрастности, четкости и насыщенности по своему желанию.

Picture Mode (режим изображения) позволяет выбрать один из предустановленных на заводе режимов: "Нормальное", "Мягкое", "Личное", "Яркое".

Contrast (контраст) позволяет настроить желаемую контрастность изображения.

Brightness (яркость) позволяет настроить желаемую яркость изображения.

Color (цвет) позволяет регулировать насыщенность цветов (функция недоступна в режиме PC).

Sharpness (резкость) позволяет настроить желаемую резкость изображения.

Tint (оттенок) позволяет настроить желаемый оттенок изображения (данная опция доступна только в системе цвета NTSC).

Color Temperature (цветовой тон) позволяет выбрать один из вариантов: "Нейтральный", "Теплый", "Прохладный".

Display Mode (формат изображения) позволяет выбрать соотношение сторон изображения из следующих вариантов: 16 : 9, 4 : 3, "Авто", "Панорама", "Просто просмотр", "Заголовок", "Кино" (в зависимости от источника сигнала некоторые режимы могут быть неактивны).

DNR (шумоподавление) позволяет выбрать уровень подавления помех на изображении. Возможны следующие варианты: "High" (высокое), "Low" (низкое), "Middle" (среднее) или выключить данную функцию "Off".

Backlight (подсветка) позволяет выбрать уровень фоновой подсветки изображения из следующих вариантов: "High" (высокий), "Low" (низкий), "Middle" (средний).

СИСТЕМА МЕНЮ

Режим РС

Auto Adjust (автоматическая настройка) позволяет автоматически настроить параметры изображения.

H.Position (положение по горизонтали) позволяет произвести настройку положения изображения по горизонтали.

V.Position (положение по вертикали) позволяет произвести настройку положения изображения по вертикали.

Frequency (частота) позволяет произвести настройку частоты изображения.

Phase (фаза) позволяет произвести настройку фазы изображения.

ЗВУК

Sound Mode Color Mode AAL Comment SPDR Mode SOUND

Sound Mode (режим звука) позволяет выбрать один из следующих вариантов:

"Standard" (стандарт), "Music" (музыка), "Film" (фильм), "News" (новости) или произвести настройку самостоятельно при этом новые настройки будут сохранены в режиме "Personal" (персональный).

Balance (баланс) позволяет изменить соотношение уровней громкости между каналами звукового сопровождения

AVL (автоматический уровень громкости) позволяет включить или выключить динамический диапазон звука.

Surround (объемный звук) позволяет включить или выключить эффект объемного звучания.

SPDIF Mode (функция SPDIF) позволяет передавать цифровой звук между различными компонентами аппаратуры.

Возможны следующие варианты настройки: PCM и AUTO.

СИСТЕМА МЕНЮ

Настройка программ

Auto Search (автопоиск) позволяет автоматически настроить все программы в текущем источнике сигнала.

DTV Manual Search (настройка цифровых программ) позволяет найти и сохранить цифровые программы вручную.

ATV Manual Search (настройка аналоговых программ) позволяет найти и сохранить аналоговые программы вручную.

Programme Edit (редактирование программ) позволяет пропустить программы или включить в список любимых.

Information Signal (информация о сигнале) позволяет получить информацию текущего цифрового канала (DTV).

Установки

CBD Language ITX Language POST-Link System Bullet Object User Reset SETUP

OSD Language (язык меню) позволяет выбрать язык меню.

TTX Language (язык телетекста) позволяет выбрать язык телетекста.

PVR File System (файловая система PVR) позволяет при подключении USB-устройства цифровой программы. произвести запись

Sticker Demo (демонстрационный пример) позволяет включить демонстрацию функций. User Reset (сброс настроек): позволяет по умолчанию вернуться к заводским настройкам.

СИСТЕМА МЕНЮ

Время

Save Zone Auto Sync Clock Battery Time Sleep Timer Auto Sleep TIME

Time Zone (часовой пояс) позволяет выбрать часовой пояс.

Auto Sync (автоматическая синхронизация) позволяет в режиме приема цифровых программ синхронизировать телевизионное время.

Доступны следующие варианты: "On" (функция включена), "Off" (функция выключена).

Clock (часы) позволяет установить время (функция доступна если автоматическая синхронизация установлена в режим "Off" (функция выключена).

SummerTime (летнее время)

Доступны следующие варианты: "On" (функция включена), "Off" (функция выключена).

Sleep Timer (таймер сна) позволяет установить автоматическое отключение

телевизора через следующие промежутки времени: 10, 20, 30, 60, 120, 180 и 240 минут.

Дополнительные настройки

Lock System Bus Password Book Program Parental Control ADVANCED

Lock system (установка пароля) позволяет установить пароль для блокировки кнопок управления на панели телевизора и ограничения доступа к функциям настройки.

Password (установка пароля) войдите в подменю и активируйте его выбрав вкладку "ON". Примечание - Пароль, установленный на заводе - 0000.

Если необходимо, в поле для ввода пароля установите новый пароль.

В случае, если Вы забыли ранее введенный пароль воспользуйтесь универсальным - 8899.

Block Program (блокировка кнопок) позволяет включить или выключить блокировку кнопок.

Parental Guidance (родительский контроль) позволяет заблокировать просмотр телеканалов.

СИСТЕМА МЕНЮ

USB

Вы можете просматривать видео, фотографии, текстовые файлы, а также слушать музыку с Ваших USB устройств хранения данных.

1. Подключите USB - устройство к USB выходу.
2. Выберите источник (USB).
3. Нажмите [◀] / [▶] для выбора типа медиасодержимого: видео, музыка, фото, текст.

VIDEO: воспроизвести видео с USB.

MUSIC: воспроизвести музыку с USB.

PHOTO: просмотреть фото с USB.

TEXT: просмотреть текст с USB.

PDF WAVE PR Chrome HTML

УПРАВЛЕНИЕ В РЕЖИМЕ USB

Меню ВИДЕО

1. Нажмите [◀] / [▶] для выбора просмотра ВИДЕО, затем [ОК] для подтверждения входа.
2. Нажмите [◀] / [▶] или [▲] / [▼] для выбора желаемой папки, затем [ОК], для начала воспроизведения нажмите [▶/u]
3. Нажмите [■] для остановки воспроизведения и возврата к видеолисту.
4. Нажмите "RETURN" (возврат) для возврата в меню.

C:\View LOGO\NOME\TRAPIC TEXT\JL02000 [C:\DATA\1.dwg] 1/1

Описание пиктограмм управления.

Меню МУЗЫКА

1. Нажмите[◀] / [▶] для выбора режима МУЗЫКА, затем [ОК] для подтверждения входа.
2. Нажмите[◀]/[▶] или[▲]/[▼] для выбора желаемой папки, затем [ОК], для начала воспроизведения нажмите[▶/].
3. Нажмите [■] для остановки воспроизведения и возврата к плэйлисту.
4. Нажмите "RETURN" (возврат) для возврата в меню.

C:\Music MUSIC\VOC\MUSIC\1932 JL10000000000000000000000000000000000000000000000000000000000000000000000000 mPS 1:1

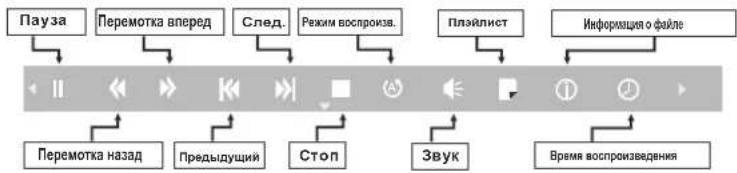

Описание пиктограмм управления.

УПРАВЛЕНИЕ В РЕЖИМЕ USB

Меню ФОТО

1. Нажмите[◀] / [▶] для выбора просмотра ФОТО, затем [ ОК ] для подтверждения входа.
2. Нажмите[◀]/[▶] или[▲]/[▼] для выбора желаемой папки, затем [ОК], для начала воспроизведения нажмите[▶].
3. Нажмите[■] для остановки воспроизведения и возврата к фотолисту.
4. Нажмите "RETURN" (возврат) для возврата в меню.

C:\Photo VIDEO MUSIC PHOTO TEXT [0] The Date [05:11:00] 16:48:00 1/1

Описание пиктограмм управления.

Меню ТЕКСТ

1. Нажмите [◀] / [▶] для выбора просмотра ТЕКСТ, затем [ОК] для подтверждения входа.
2. Нажмите[◀]/[▶] или[▲]/[▼] для выбора желаемой папки, затем [ОК], для начала воспроизведения нажмите[▶/I].
3. Нажмите [■] для остановки воспроизведения и возврата к листу просмотра текста.
4. Нажмите "RETURN" (возврат) для возврата в меню.

C:\Text VIDEO MUSIC PHOTO TEXT ©1.24.04 (RPT/RM) Save Jxj 1/1

Описание пиктограмм управления.

Примечание - Текстовый документ поддерживает до 1000 страниц (формата txt files).

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Перед обращением в сервисную службу:

Признак	Рекомендуемые действия
На экране нет изображения, громкоговорители не воспроизводят звуковое сопровождение.	Проверьте надежность подключения кабеля питания переменного тока к электрической розетке.Убедитесь, что телевизор не находится в режиме готовности (горит красный индикатор POWER).
Нет изображения. Нет изображения при подаче сигнала на разъемы аудио и видеовхода	Проверьте настройку яркости экрана телевизора.Убедитесь, не подключен ли к входному разъему кабель, по которому не подается входной видеосигнал.
На экране телевизора есть изображение, но громкоговорители не воспроизводят звуковое сопровождение	Проверьте настройки звука.Убедитесь, что звуковое сопровождение не отключено с помощью кнопки .Убедитесь, что к телевизору не подключены наушники.
Изображение на экране слишком светлое	Проверьте настройку параметров "Цвет" и "Контрастность".
Изображение на экране слишком темное	Убедитесь, что не установлена слишком низкая яркость (параметр изображения "Яркость").Проверьте настройку параметра "Контрастность".
Пульт дистанционного управления не работает	Замените батарейки пульта дистанционного управления.Убедитесь, что на сенсор сигналов инфракрасного управления телевизора не попадает сильное освещение, например, от флуоресцентной лампы.
Изображение на экране не четкое Изображение на экране перемещается	Низкий уровень принимаемого сигнала.Плохие условия приема телевизионного вещания.Убедитесь, что антенна направлена в правильном направлении.Убедитесь, что внешняя антенна не отсоединилась.
Двойное или тройное изображение на экране телевизора	Убедитесь, что антенна направлена в правильном направлении.Электрические волны могут отражаться от зданий или рельефа местности.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

29LES67

Размер экрана по диагонали	71 см
Напряжение питания сети / частота тока	100 - 240 В ~ 50 Гц
Потребляемая мощность	45 Вт
Максимальная звуковая мощность канала звукового сопровождения (Лев. + Прав.)	4 + 4 Вт
Габаритные размеры (Д x Ш x В)	643 x 190 x 439 мм
Масса нетто	4,1 кг
Разрешение экрана	1366 x 768
Яркость экрана	250 кд / м2
Контраст (статический)	3000 : 1
Угол обзора (гориз. / вертик.)	88 / 88 град.

Условия эксплуатации:

Температура воздуха от 5 до 35°C

Относительная влажность воздуха от 45 до 75 %

Атмосферное давление от 86 до 106 кПа (от 650 до 800 мм рт. ст.)

Декодируемые системы:

TV:PAL / SECAM-BG / DK, PAL-I, NTSC-M

AV:PAL, NTSC, SECAM

Количество телевизионных каналов в памяти: 100

USB вход 500 мА

Антенный вход 75 Ом

Примечание - Технические характеристики могут быть изменены предприятием предприятием - изготовителем без предварительного уведомления.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

32LES67

Размер экрана по диагонали	81 см
Напряжение питания сети / частота тока	100 - 240 В ~ 50 Гц
Максимальная звуковая мощность канала звукового сопровождения (Лев. + Прав.)	6 + 6 Вт
Потребляемая мощность	50 Вт
Габаритные размеры (Д х Ш х В)	744 x 180 x 500 мм
Масса нетто	5,3 кг
Разрешение экрана	1366 x 768
Яркость экрана	250 кд / м^2
Контраст (статический)	3000 : 1
Угол обзора (гориз. / вертик.)	176 / 176 град.

Условия эксплуатации:

Температура воздуха от 5 до 35°C

Относительная влажность воздуха от 45 до 75 %

Атмосферное давление от 86 до 106 кПа (от 650 до 800 мм рт. ст.)

Декодируемые системы:

TV:PAL / SECAM-BG / DK, PAL-I, NTSC-M

AV:PAL, NTSC, SECAM

Количество телевизионных каналов в памяти: 100

USB вход 500 мА

Антенный вход 75 Ом

Примечание - Технические характеристики могут быть изменены предприятием предприятием - изготовителем без предварительного уведомления.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

39LES67

Размер экрана по диагонали	99 см
Напряжение питания сети / частота тока	100 - 240 В ~ 50 Гц
Потребляемая мощность	70 Вт
Максимальная звуковая мощность канала звукового сопровождения (Лев. + Прав.)	6 + 6 Вт
Габаритные размеры (Д x Ш x В)	896 x 220 x 577 мм
Масса нетто	10,3 кг
Разрешение экрана	1366 x 768
Яркость экрана	280 кд / м^2
Контраст (статический)	5000 : 1
Угол обзора (гориз. / вертик.)	176 / 176 град.

Условия эксплуатации:

Температура воздуха от 5 до 35 °C

Относительная влажность воздуха от 45 до 75 %

Атмосферное давление от 86 до 106 кПа (от 650 до 800 мм рт. ст.)

Декодируемые системы:

TV:PAL / SECAM-BG / DK, PAL-I, NTSC-M

AV:PAL, NTSC, SECAM

Количество запоминаемых телевизионных каналов : 100

USB вход 500 мА

Антенный вход 75 Ом

Примечание - Технические характеристики могут быть изменены предприятием предприятием - изготовителем без предварительного уведомления.
