HASZNÁLATI ÚTMUTATÓ T1123 NEFF

FR Notre contribution à la protection de l'environnement: nous employons du papier de recyclage.

FR Mode d'emploi et instruction de montage

Points sur lesquels vous devez prêter attention 31

Traitement de l'emballage et élimination des appareils à mettre au rebut ..... 31

Avant de connecter votre nouvel appareil 31

Instructions de sécurité 31

Votre contribution afin que l'appareil ne soit pas endommagé 32

INSTRUCTIONS POUR L'USAGER

Ainsi se présente votre nouvelle plaque de cuisson 33

Description de l'appareil 33

Cuisiner sur la plaque 35

Brûleurs à gaz 35

Comment choisir les récipients et les disposer 35

Plaques électriques 36

La conservation de votre plaque de cuisson 37

Nettoyage et entretien 37

INSTRUCTIONS POUR L'INSTALLATEUR

Instructions pour l'installation et le réglage 38

Dimensions 38

Connexion au gaz 38

Branchement électrique 38

Installation de la plaque de cuisson dans un meuble 39

Opérations à effectuer pour changer de type de gaz 40

Que se passe-t-il si quelque chose ne fonctionne pas? 42

Conditions de garantie 42

Points sur lesquels vous devez prêter attention

Traitement de l'emballage et élimination des appareils à mettre au rebut

- Prendre garde à traiter convenablement l'emballage pour qu'il ne contamine pas l'environnement: Pour leur transport, nos produits ont besoin d'un emballage protecteur efficace. En ce qui le concerne, nous nous limitons à l'absolument indispensable. Tout le matériel d'emballage que nous employons ne contient pas d'éléments pouvant contaminer l'environnement, et est parfaitement recyclable. Par un traitement postérieur et la réutilisation, on peut économiser des matières premières, et ainsi la production de déchets peut être diminuée.

- Avant de vous défaire d'un appareil à mettre au rebut, prenez garde à bien l'inutiliser. Remettez-le ensuite à un centre de ramassage de matières recyclables. Les données de l'un des centres les plus proches de votre domicile pourront vous être indiqués par votre administration municipale.

Avant de connecter votre nouvel appareil

• Avant que vous ne commenciez à utiliser votre nouvel appareil, lisez les instructions pour l'utiliser, avec attention. Celles-ci contiennent des informations importantes pour votre sécurité, ainsi que sur la manière de vous en servir et d'en prendre soin.
• Ces instructions ne sont valables que si le symbole du pays figure sur l'appareil. Si le symbole n'apparait pas sur l'appareil, il faut se reporter à la notice technique qui fournira les instructions nécessaires concernant l'adaptation de l'appareil aux conditions d'utilisation du pays.

• Avant de connecter un appareil au réseau, il faut vérifier qu'il est bien prêt à recevoir le type de gaz avec lequel on va l'alimenter.

• Il est indispensable que l'endroit où l'appareil va être installé dispose de la ventilation réglementaire.

• Il ne vaut mieux pas installer l'appareil dans des endroits où se produisent de forts courants d'air, car les brûleurs pourraient s'éteindre.
• Cet appareil sort de l'usine, ajusté au gaz qui est indiqué sur la plaque de caractéristiques. Pour une plus grande sécurité, et pour respecter les normatives en vigueur, confiez l'installation et la transformation de gaz à un technicien officiellement autorisé.
• Ne manipulez pas l'intérieur de l'appareil. Au cas où ce serait nécessaire, faites appel à notre service d'assistance technique.
• Ces appareils atteignent des températures élevées. Opérez avec précaution.
• Gardez bien les instructions d'utilisation et de montage, afin de pouvoir les joindre à l'appareil si celui-ci changeait de propriétaire.
• Ne mettez pas en marche un appareil en mauvais état.

Instructions de sécurité

• Les connexions au réseau électrique et de gaz doivent être effectuées par un membre du personnel autorisé.
• L'appareil devra obligatoirement être connecté par une prise de terre. En cas d'accident, nous déclinerions tout type de responsabilité s'il n'existait pas de prise de terre ou si celle-ci était défectueuse.
• La surface des appareils de chauffage et de cuisson se réchauffent en cours de fonctionnement. Ne laissez jamais les enfants s'en approcher.
• Les câbles électriques ne doivent jamais être en contact avec les zones qui se réchauffent.
• Le câble d'alimentation doit être fixé au meuble pour éviter le contact avec les parties chaudes du four.

Points sur lesquels vous devez prêter attention

- N'utilisez l'appareil que pour la préparation de repas, et jamais comme chauffage.

- Les graisses et les huiles excessivement réchauffées peuvent facilement s'enflammer. Ne préparez donc les repas avec de l'huile et des graisses que sous surveillance.

- En cas de panne, coupez l'alimentation de gaz et d'électricité de l'appareil. Faîte appel à notre service d'assistance technique pour le réparer.

- Les autocuiseurs rapides doivent être constamment surveillés jusqu'à ce que la pression correcte soit atteinte. Régler la cuisson sur la position maximale et ensuite (en suivant les indications du fabricant de l'autocuiseur), la régler sur une position plus basse.

- Ne posez pas de récipients déformés qui soient instables sur les brûleurs et les plaques de cuisson, afin d'éviter qu'ils ne se renversent accidentellement.

Votre contribution afin que l'appareil ne soit pas endommagé

- Suivez les instructions figurant dans ce livret avec exactitude.

Ainsi se présente votre nouvelle plaque de cuisson

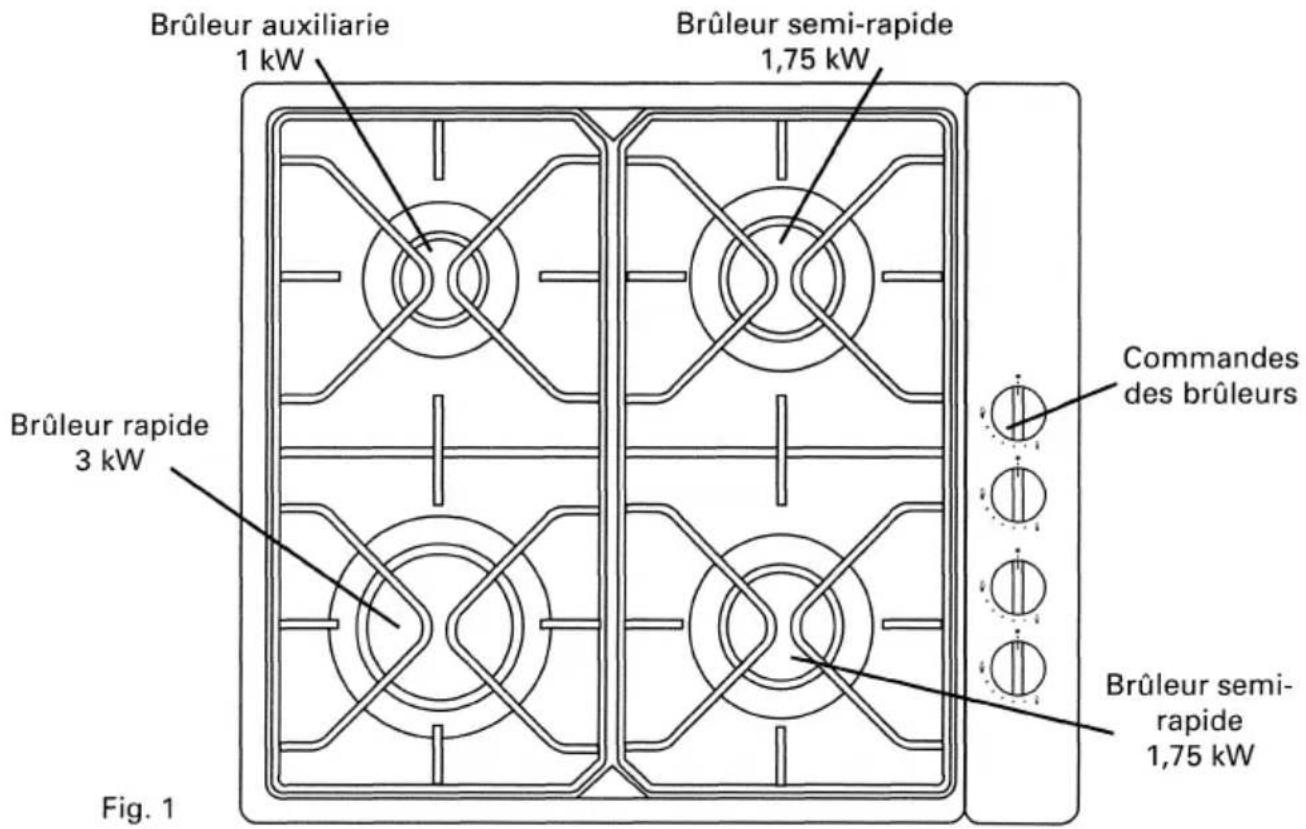

Description de l'appareil

Ces instructions sont valides pour plusieurs types d'appareils. Examinez le modèle dont

vous disposez, et remarquez les caractéristiques du modèle que vous venez d'acquérir.

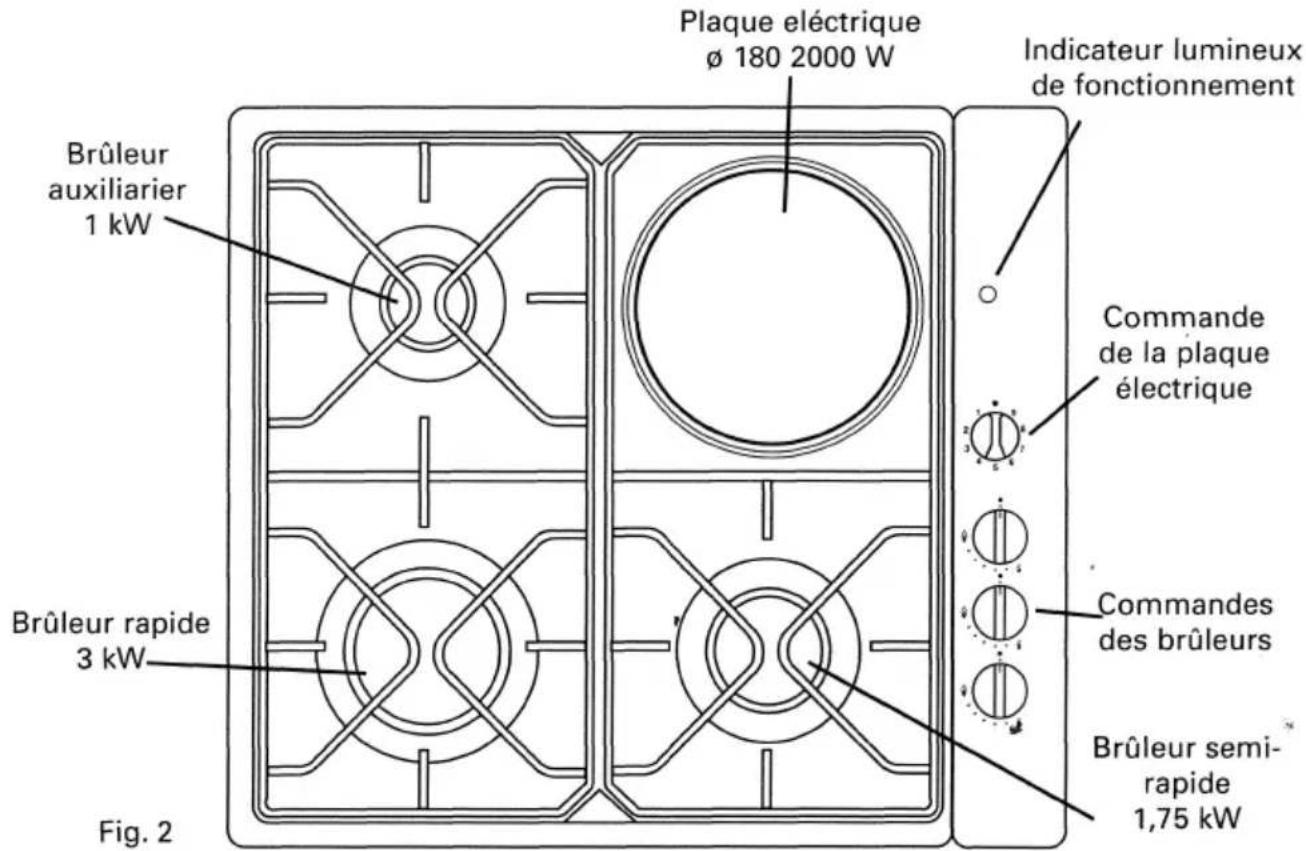

Brûleur auxiliarie 1 kW Brûleur semi-rapide 1,75 kW Brûleur rapide 3 kW Commandes des brûleurs Brûleur semi- rapide 1,75 kW Fig. 1

Plaque électrique Ø 180 2000 W Indicateur lumineux de fonctionnement Brûleur auxiliarier 1 kW Brûleur rapide 3 kW Fig. 2 Commande de la plaque électrique Commandes des brûleurs Brûleur semi- rapide 1,75 kW

Ainsi se présente votre nouvelle plaque de cuisson

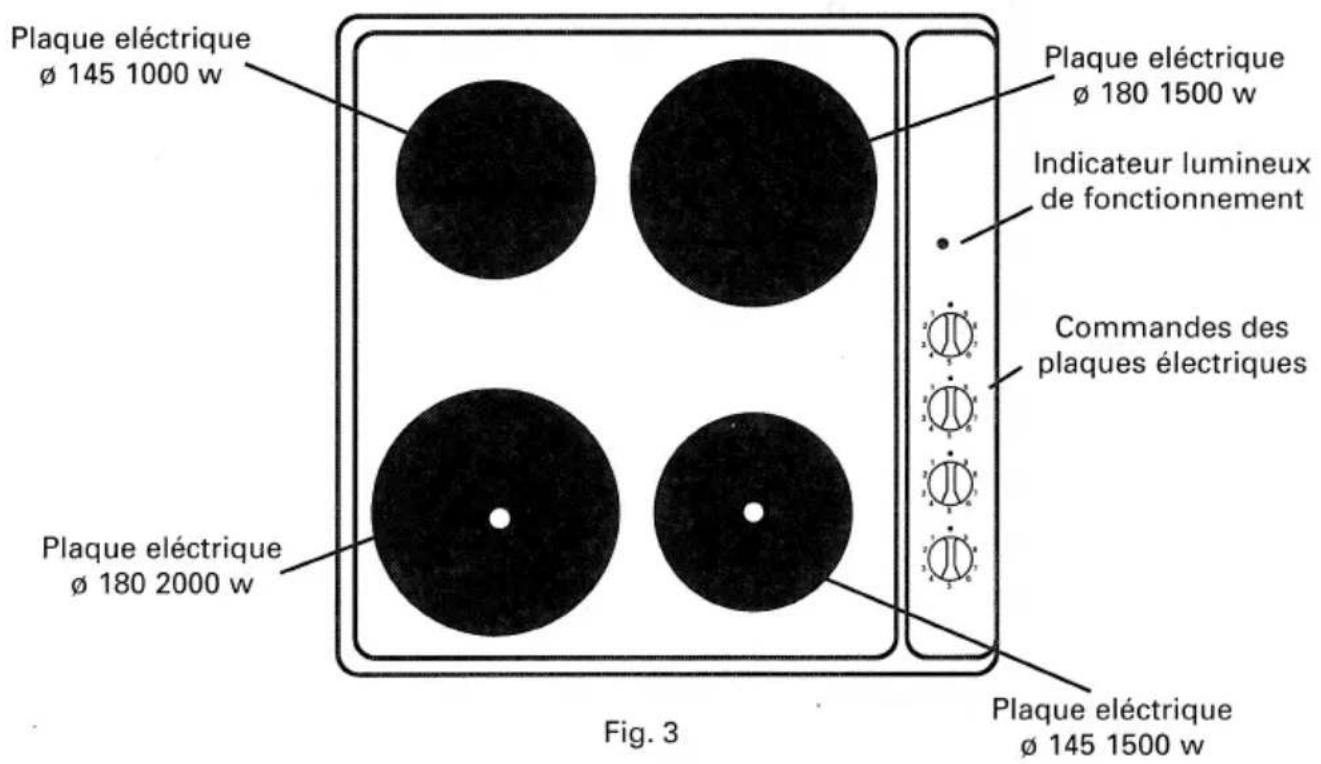

Plaque électrique Ø 145 1000 w Plaque électrique Ø 180 2000 w Plaque électrique Ø 145 1500 w Indicateur lumineux de fonctionnement Commandes des plaques électriques Plaque électrique Ø 180 2000 w Fig. 3 Plaque électrique Ø 145 1500 w

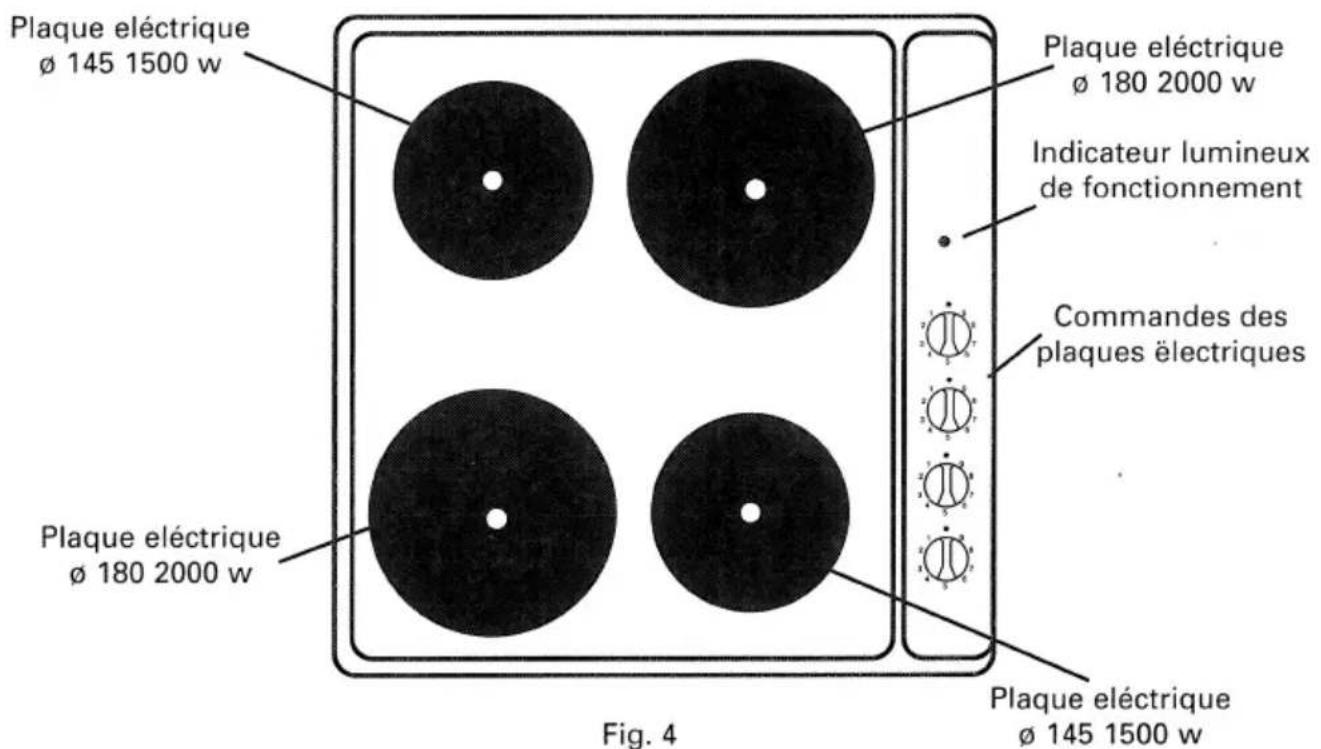

Plaque électrique Ø 145 1500 w Plaque électrique Ø 180 2000 w Indicateur lumineux de fonctionnement Commandes des plaques électriques Plaque électrique Ø 180 2000 w Plaque électrique Ø 145 1500 w Fig. 4

Cuisiner sur la plaque

Brûleurs à gaz

Chacune des commandes de fonctionnement située sur le tableau de commande signale le brûleur qu'elle contrôle.

Brûleurs à gaz avec allumage incorporé

Pour allumer un brûleur, appuyez sur le bouton de commande du brûleur choisi et tournez-le vers la gauche, jusqu'à ce qu'il se trouve sur la position d'allumage. Maintenir la commande appuyée pendant à peu près 5 secondes de plus sur cette position. L'allumage est confirmé par un son "clic". Si l'allumage ne s'est pas produit, répétez l'opération.

Si les bougies sont sales, l'allumage sera défectueux. Un nettoyage maximum est donc recommandé. Pour cela, utilisez une petite brosse, et souvenez-vous que la bougie ne doit pas souffrir d'impacts violents.

Pour éteindre, tournez le bouton de commande vers la droite jusqu'à la position 0 (Fig 5).

Brûleurs à gaz avec allumage et sécurité

Si votre plaque de cuisson dispose de brûleurs équipés de valves de sécurité qui empêchent la sortie de gaz en cas d'éteinte accidentelle des brûleurs, vous devrez, pour procéder à leur allumage, appuyer sur le bouton d'allumage et ensuite exercer une pression et tourner le bouton de commande du brûleur choisi vers la gauche, jusqu'à la position d'allumage. Maintenir le bouton de commande sur cette position quelques 5 secondes de plus. L'allumage est confirmé par un son "clic".

Si, en lâchant la commande, le brûleur s'éteignait, tournez le bouton de commande jusqu'à la position 0 et recommencez les opérations, mais cette fois en maintenant plus longtemps la pression sur le bouton de commande en position de grande flamme, une fois le brûleur allumé. Réglez ensuite la flamme sur la position désirée.

Si les bougies sont sales, l'allumage sera défectueux. Un nettoyage maximum est

donc recommandé. Pour cela, utilisez une petite brosse, et souvenez-vous que la bougie ne doit pas souffrir d'impacts violents.

Pour éteindre, tournez le bouton de commande vers la droite jusqu'à la position 0. (Fig. 5).

Consommation nominale

Brûleur auxiliaire	1 KW
Brûleur semi-rapide	1,75 KW
Brûleur rapide	3 KW

Les brûleurs de votre plaque de cuisson sortent de l'usine parfaitement réglés et, de ce fait, si vous remarquez n'importe quelle anomalie, appelez notre Service Technique.
L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où est installé. Veiller à assurer une bonne aération de la cuisine: maintenir ouverts les orifices d'aération naturelle, ou installer un dipositif d'aération mécanique (hotte de ventilation mécanique).
Une utilisation intensive et prologée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

Comment choisir les récipients et les disposer

Placez toujours le récipient au centre du brûleur de la zone de cuisson.
Choisissez le diamètre du récipient selon le brûleur de la zone de cuisson.
Pour obtenir un rendement maximum, faites que la flamme ne dépasse pas des bords du récipient, évitant ainsi une consommation excessive de gaz. (Fig. 6)

Brûleur	ø minimum du récipient	ø maximum du récipient
Auxiliaire (1kW)	100 mm	120 mm
Semi-rapide (1,75kW)	120 mm	240 mm
Rapide (3kW)	220 mm	260 mm

Cuisiner sur la plaque

Évitez l'utilisation de récipients de trop grand diamètre sur les brûleurs proches des boutons de commande, car une fois centrés sur le brûleur, ils pourraient arriver à toucher les commandes ou trop s'en approcher (Fig. 7) et augmenter la température à cet endroit, ce qui pourrait causer des dommages.

Plaques électriques

Selon le modèle de la plaque de cuisson, nous pouvons nous trouver en face de plaques électriques dirigées par un contrôle infini, ou de plaques dirigées par un commutateur à six positions. Dans les deux cas, avant d'utiliser les plaques pour la première fois, vous devrez les chauffer une à une pendant 5 minutes, sans aucun récipient dessus, et le régulateur en position de maximale puissance. Au cours de ce laps de temps, il est normal que de la fumée et des odeurs fassent leur apparition; elles disparaîtront à l'usage. Cette première chauffe mise à part, ne chauffez pas les plaques sans récipient.

Utilisez un récipient à fond parfaitement plat, épais et à la dimension la plus appropriée à la plaque correspondante (Fig. 8) pour obtenir des temps de cuisson minimums et une consommation minimale.

Il est recommandé de positionner le bouton de commande sur la position maximale en début de cuisson, selon la quantité et la qualité des aliments; et passer ensuite à une position intermédiaire de maintenance.

Afin de profiter de l'inertie thermique de la plaque, on peut l'éteindre un petit peu avant que la cuisson ne se termine, et obtenir ainsi une économie d'énergie puisque la cuisson continuera grâce à la chaleur accumulée dans la plaque.

Évitez les débordements de liquides sur la surface de la plaque, ainsi que d'y travailler avec des récipients mouillés.

Plaques électriques avec contrôle infini

Ces plaques sont dirigées par un régulateur de contrôle infini d'énergie, grâce auquel

vous pouvez choisir la puissance adéquate à l'aliment que vous cuisinez.

En tenant compte du type de cuisson, la quantité d'aliment et en vous servant du tableau suivant, tournez le bouton de commande vers la gauche (Fig.9) jusqu'à la position qui correspond au plat que vous cuisinez. Le signal lumineux de contrôle de fonctionnement s'allumera. Pour déconnecter la plaque, tournez le bouton de commande jusqu'à la position 0. Le signal lumineux de contrôle de fonctionnement s'éteindra.

Position

Fondre: Chocolat, beurre, gelée 1-2

Cuisson de: Riz, béchamel, ragoût 2-3

Cuisson de: Pommes de terre, pâtes, légumes 4-5

Mijoter: Daube, rôti 4-5

Cuire à la vapeur: Poisson 5

Réchauffer, tenir au chaud des plats préparés 2-3-4-5

Griller: Escalopes, steaks, omelettes 6-7-8

Bouillir et dorer 9

Un réglage plus élevé est nécessaire dans le cas de:

- quantités de liquides importantes

- Grands plats à préparer

- Cuisson dans des récipients non couverts.

Plaque électrique à six positions

Cette plaque est contrôlée par un commutateur à six positions, qui donne les puissances échelonnées. (Fig. 10).

Position 6 : Chaleur maximale

Position 1 : Chaleur minimale

Nous pouvons vous indiquer, comme orientation:

Position 1 et 2 : Chauffe

Position 3 et 4 : Forte chauffe et cuisson

Position 5 et 6 : Fritures.

La conservation de votre plaque

Nettoyage et entretien

Le nettoyage de la plaque de cuisson doit toujours être fait lorsque l'appareil est froid.

Grilles

Utilisez une éponge, de l'eau et du savon, mais seulement lorsque la grille est froide. Ne jamais utiliser de produits abrasifs ou d'objets coupants.

Brûleurs à gaz

Pour conserver les brûleurs propres, vous devrez les nettoyer périodiquement en les plongeant dans de l'eau savonneuse et les frotter avec une brosse non métallique, afin que les trous et les rainures restent dégagés et puissent donner une flamme correcte. Séchez-les soigneusement avant de recommencer à les utiliser. Assurez-vous que les couvercles soient bien posés sur la base du brûleur. (Fig. 11).

Plaques électriques

Avec l'usage, l'anneau du contour jaunit, et c'est normal. Pour le nettoyer, utilisez un produit de nettoyage pour acier inoxydable. Il est recommandé d'enlever tout le liquide qui ait pu déborder avec un chiffon doux légèrement humidifié, et de connecter la plaque quelques instants pour la sécher. Ne jamais utiliser d'objets pointus tels qu'éponges métalliques, couteaux, etc, pour enlever des restes d'aliments durcis sur la surface.

Évitez, dans la mesure du possible, le contact du sel avec la surface de la plaque. Si l'utilisation prolongée a éliminé le revêtement des plaques, il est opportun d'asperger la surface de quelques gouttes d'huile ou de tout autre produit de maintenance, usuels sur le marché. Ne pas utiliser de produits abrasifs.

Entretien général

Si un robinet est grippé, il ne faut pas le forcer. Appelez immédiatement le Service Technique Officiel, afin qu'il procède à sa réparation ou substitution.

Pour la conservation de l'émail, des parties en verre, en aluminium brillant ou en acier, utilisez une éponge et de l'eau savonneuse, mais seulement lorsque l'appareil est bien froid. Ne vous servez pas de détergent ou d'éponges abrasives qui pourraient rayer l'émail. Ne laissez pas de liquides acides (jus de citron, vinaigre, etc.) longtemps sur l'émail. Pour les surfaces en acier inoxydable, nous vous recommandons l'utilisation de produits de nettoyage pour acier inoxydable. Appliquez le produit à l'aide d'un chiffon mouillé ou directement sur la surface à nettoyer. Faites briller avec un chiffon doux et sec ou une peau de chamois.

Instructions pour l'installation et le réglage

Dimensions

Avant de réaliser toute opération d'installation, révisez les dimensions des plaques de cuisson ainsi que les dimensions de l'ouverture à réaliser sur la partie supérieure du meuble. Les dimensions sont communes aux trois types d'appareils: à gaz, mixte et électrique (Fig. 12, 13).

La possibilité d'emplacement de la plaque de cuisson dans le meuble, en accord avec la norme relative aux appareils à gaz EN 30-1 est de Classe 3 et en accord avec la norme EN 60.335-2-6 relative aux appareils électroménagers, est classée "X". Cela signifie que l'appareil doit être éloigné des parois latérales de la pièce. Installer cet appareil sur un four encastré avec réfrigération propre (Fig. 12, 13).

Connexion au gaz

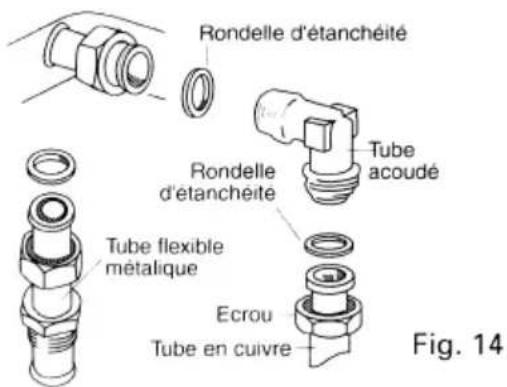

Rondelle d'étanchéité Rondelle d'étanchéité Tube acoudé Tube flexible métalique Ecrou Tube en cuivre Fig. 14

Il faut absolument que toutes les opérations relatives à l'installation, réglage et adaptation à un autre type de gaz soient réalisées par le personnel autorisé de notre Service technique, afin de respecter les normes en vigueur et les prescriptions des compagnies de gaz.

En France:

- Arrête du 2 août 1977. Regles Techniques et de Securité applicalbes aux installations de gaz combustible et d'hydrocarbures liquefiés situées à l'interieur des bâtiments d'habitation et de leur dépendances.

- Norme DTU P 45-204. Installations de gaz (anciennement DTU n° 61-1 Installations de gaz Avril 1982 + Additif n° 1 Juillet 1984).

- Règlement Sanitaire Départemental.

Avant de connecter l'appareil au réseau, il faut vérifier qu'il est préparé pour le type de gaz qui va l'alimenter. Nos cuisinières sortent de l'usine prêtes à fonctionner avec le type de gaz indiqué sur la plaque de caractéristiques.

Il est indispensable que l'endroit où l'appareil va être installé dispose d'une aération réglementaire. A cette fin, il est nécessaire que les restes de la combustion soient évacués à l'extérieur.

L'extrémité du collecteur d'entrée de la plaque de cuisson à gaz est pourvu d'un coude en pas de vis de 1/2".

Ce coude, accompagné d'un joint intercalé, permet:

- la connexion rigide. Un tuyau en cuivre, un écrou et un joint d'étanchéité sont fournis avec la

plaque de cuisson (Fig. 14).

- Connexion par un tuyau métalique flexible (Fig. 14). Dans le cas d'une connexion de ce type, il faut éviter le contact de ce tuyau avec les parties mobiles du meuble encastré (par example, un tiroir), et son passage par des espaces susceptibles de se boucher.

Dans tous les connexions, on doit éviter de déplacer ou de tourner le coude, de la position qu'il avait en sortant de l'usine.

Dans les deux cas, il faut intercaler un robinet d'arrêt accessible, entre l'appareil et l'entrée de gaz du réseau.

Branchement électrique

Vous devrez vérifier le voltage et la puissance totale sur la plaque de caractéristiques.

L'appareil devra obligatoirement être branché à une prise de terre.

Instructions pour l'installation et le réglage

Le branchement électrique doit être réalisé par un technicien qualifié. Il devra s'assurer que la connexion a été faite en accord avec les prescriptions légales du pays. De plus, les dispositions de l'entreprise locale d'alimentation électrique devront intégralement être respectées.

En France:

- Norme NF C 15-100. Installations électriques à basse tension – Règles.

Afin de respecter les dispositions de normes de sécurité habituelles, l'installateur devra prévoir un interrupteur d'arrêt omnipolaire, avec ouverture de contact d'au moins 3 mm. Ceci n'est pas nécessaire dans le cas d'un branchement par prise de courant, si elle est accessible à l'usager.

Les appareils pourvus d'une prise ne devront être branché qu'avec des boîtiers de branchement et prise de terre dûment installée.

Nous déclinerions toute responsabilité en cas d'accident occasionné par une absence de prise de terre ou parce que cette dernière est défectueuse.

Toute l'installation électrique de la plaque de cuisson est centralisée sur une réglette générale située sur la partie postérieure du fond de la plaque, et protégée par son couvercle.

Pour la connexion

On enlève grâce à un tournevis, les 2 vis du couvercle protecteur de la réglette de connexions(Fig. 15)

La plaque sort d'usine, prête à être connectée sur 220...230 V et sur 2 Phases.

Dans le cas de la plaque de cuisson à 4 plaques électriques (Fig. 16), s'il est nécessaire de faire un autre type de connexion, utilisez le pont de la réglette, comme indiqué sur le tableau de connexions (Fig. 17)

Lorsque vous effectuez l'installation, connectez tout d'abord le câble de terre, et déconnectez-le en dernier au moment du démontage. Respectez la section nécessaire pour le câble de connexion et le type.

Le cable à utiliser pour la connexion de l'appareil au réseau doit être du type H05RR-F ou un cable équivalent.

MODELE	SECTION DU CABLE	CALIBRE DU FUSIBLE (Amp)
GAZ	3 X 0,75 mm^2	2
MIXTE	3X 1,5 mm^2	10
ELECTRIQUE	3X 2,5 mm^2	25

Installation de la plaque de cuisson dans le meuble

Réalisez une découpe aux dimensions nécessaires sur le plan de travail Fig. 13.

Protection des découpes

Les fibres de bois utilisées dans la confection des meubles, ou plan de travail, se gonflent avec une rapidité relative lorsqu'elles rentrent en contact avec de l'humidité. Pour cette raison, passez une colle spéciale sur les surfaces de découpe, afin de les protéger de la vapeur ou de l'eau condensée qui pourrait se déposer en dessous du plan de travail du meuble de cuisine.

Mise à point dans le meuble

Situez les 6 agrafes "A" sur la surface de découpe, comme indiqué sur la Fig. 18, le côté inférieur de l'agrafe devant se trouver au même niveau que le bord supérieur du meuble.

Remarque: Dans le cas de plans de travail en granit ou en marbre: utilisez des chevilles ou des frettes pour les vis de soutien, ou bien collez les agrafes.

Pour cela, employez une colle destinée à coller les métaux sur de la pierre. Si un démontage était nécessaire, il suffirait de pousser l'appareil vers le haut.

Posez le joint auto-adhésif "B", qui est fourni avec l'appareil, sur le bord inférieur de la plaque (Fig. 18). Ce joint garantit l'imperméabilité de toute la surface de travail et évite toute filtration.

Introduisez la plaque dans la découpe. Exercez une pression simultanée sur les

Instructions pour l'installation et le réglage

extrémités, afin que les rainures s'encastrent dans le ressort.

Assurez-vous que la plaque s'appuie bien sur tout son périmètre.

Recommandations pour l'encastrage

Les panneaux qui se trouvent sur la surface de travail, à proximité immédiate de la plaque de cuisson, devront être constitués d'un matériel non inflammable. Autant les revêtements stratifiés que la colle qui les fixe devront être résistants à la chaleur, afin d'éviter une détérioration. Il faut, de plus, respecter les distances du mur arrière et des murs latéraux indiqués sur la Fig. 13. Pour garantir la bonne circulation de l'air sous l'appareil, il est nécessaire de laisser au moins un espace de 10 cm entre tout tiroir, paroi intermédiaire ou four qui pourrait être placé en dessous.

Cet appareil n'est pas connecté à un dispositif d'évacuation. Il est donc indispensable que la pièce où l'appareil va être installé dispose de la ventilation réglementaire. Pour cela, il faut que les gaz de la combustion puissent être évacués vers l'extérieur. Une utilisation continue de votre appareil peut requérir une ventilation supplémentaire, comme ouvrir une fenêtre ou utiliser une ventilation mécanique. Si vous disposez d'une ventilation mécanique (par exemple, une hotte d'aspiration) souvenez-vous que cette dernière doit être située à une distance minimale de 650 mm de la plaque de cuisson.

Pour garantir la bonne circulation de l'air sous l'appareil, il est nécessaire de laisser au moins un espace de 10 cm entre tout tiroir, paroi intermédiaire ou four qui pourrait être placé en dessous.

Opérations à effectuer pour changer de type de gaz

Il est indispensable que toutes les opérations relatives à l'adaptation à un autre type de gaz soient effectuées par le personnel autorisé de notre Service Technique, et en respectant les normes en

vigueur et les prescriptions des compagnies de gaz.

Important: Avant toute intervention, coupez l'alimentation de gaz et d'électricité de l'appareil.

La plaque de cuisson est préparée pour fonctionner avec le type de gaz indiqué sur la plaque de caractéristiques.

Dans la mesure où le permet la réglementation en vigueur dans votre pays, (voir la plaque de caractéristiques), on peut adapter cette plaque de cuisson pour qu'elle fonctionne avec d'autres types de gaz. Pour cela, vous devrez réaliser les opérations suivantes:

a) Changement des injecteurs des brûleurs de la plaque de cuisson.

1.- Enlevez les grilles, les couvercles et le corps du brûleur

2.- Dévissez et retirez les injecteurs situés sur le fond de chaque brûleur, à l'aide d'une clef en tube de 7 mm. (Fig. 19)

3.- Montez les injecteurs correspondant au gaz que vous désirez utiliser, en suivant le tableau de caractéristiques (voir tableau 1) et serrez à fond pour garantir l'étanchéité.

Une fois ces opérations réalisées, montez les brûleurs et les grilles.

b) Réglage de la consommation réduite des robinets des brûleurs de la plaque de cuisson

1.- Mettez les robinets sur la position de minimum.

2.- Démontez les boutons de commande des robinets.

3.- On accède au robinet par le trou laissé après avoir retiré les boutons de commande, et où est située la vis de réglage "by-pass" (Fig. 19,20). Pour le propane et le butane, la vis doit être vissée à fond. Pour le gaz naturel, agir sur la vis (en tournant vers la gauche) jusqu'à l'obtention d'une sortie de gaz correcte du brûleur, de telle manière que si l'on passe le brûleur de la position maximale à la minimale, celui-ci ne s'éteigne pas et il n'y ait pas de recul de flamme.

Instructions pour l'installation et le réglage

Plaques avec système de sécurité

Si la plaque dispose de robinets de sécurité, on devra effectuer les opérations suivantes pour procéder au réglage de la consommation réduite:

1. Retirer les grilles, couvercles, corps du brûleur et boutons de commande.
2. Ôter le table; il faut retirer le système d'allumage pour atteindre le "by-pass"

3. Pour le propane et le butane, la vis doit être vissée à fond. Pour le gaz naturel, agir sur la vis (en tournant vers la gauche) jusqu'à l'obtention d'une sortie de gaz correcte du brûleur, de telle manière que si l'on passe le brûleur de la position maximale à la minimale, celui-ci ne s'éteigne pas et il n'y ait pas de recul de flamme (Fig. 22)

4. Remonter toutes les pièces.

Remarque: Ne jamais démonter l'axe du robinet: en cas de panne, changer le robinet entier.

Une fois ces opérations effectuées, remontez les différentes pièces.

c) Posez l'étiquette où est indiqué le type de gaz qui alimente l'appareil après transformation, à un endroit proche de la plaque de caractéristiques.

Il n'est pas nécessaire d'effectuer le réglage de l'air primaire sur ces brûleurs.

TABLEAU 1CARACTÉRISTIQUES DES BRÛLEURS
L'appaareil doit être utilisé avec les gaz indiqués dans la plaque des caractéristiques			TYPE DE GAZ	G-30 BUTANE	G-31 PROPANE	G-20 NATUREL
Pression d'utilisation			mbar	28	37	20/25
Brûleur rapide	Marcaque du brûleur			85	85	116
	Consom- mation (Hs)	Nominale Réduite	kW	3 ≤ 0,6	3 ≤ 0,6	3 ≤ 0,5
	Débit 15°C 1.013 mbar		m^3/h g/h	- 218	- 214	0,285 -
Brûleur semi-rapide	Marcaque du brûleur			65	65	97
	Consom- mation (Hs)	Nominale Réduite	kW	1,75 ≤ 0,35	1,75 ≤ 0,35	1,75 ≤ 0,29
	Débit 15°C 1.013 mbar		m^3/h g/h	- 127	- 124	0,166
Brûleur Auxiliaire	Marcaque du brûleur			50	50	72
	Consom- mation (Hs)	Nominale Réduite	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Débit 15°C 1.013 mbar		m^3/h g/h	- 72	- 71	0,095 --

Cet appareil est destinée pour le marché belge au gaz I2E+, G-20-G-25, 20-25mbar.

Que se passe-t-il si quelque chose ne fonctionne pas?

Il n'est pas nécessaire d'appeler le service d'assistance technique, chaque fois qu'il se passe quelque chose d'anormal. Dans beaucoup de cas, vous pouvez, vous même, corriger le problème. Le tableau suivant contient plusieurs conseils.

Remarque importante: Seul le personnel autorisé de notre Service Technique peut effectuer des travaux dans le système fonctionnel de gaz et d'électricité.

Que se passe-t-il?	Cause probable	Remède
... Si le fonctionnement électrique général est en panne?	Fusible défectueux	Vérifier le fusible dans la boîte à fusibles et le changer s'il ne marche pas.
... Si l'allumage électrique ne fonctionne pas?	Il peut y avoir des résidus d'aliments ou de produit nettoyant entre la bougie et les brûleurs	L'espace entre la bougie et les brûleurs doit toujours être soigneusement propre
... Si la flamme des brûleurs n'est pas uniforme?	Les différentes parties du brûleur ont été mal posées	Poser correctement les différentes pièces.
... Si le flux de gaz ne paraît pas normal, ou que le gaz ne sort pas?	-L'arrivée de gaz est bloquée par des robinets-Si l'alimentation de gaz se fait par bouteille, celle-ci peut être vide	-Ouvrir les possibles robinets intermédiaires.-Remplacer la bouteille vide par une pleine.
... S'il flotte une odeur de gaz dans la cuisine?	-Un robinet est ouvert.-Il peut exister une fuite au niveau du raccord à la bouteille	-Vérifier si l'un des robinets est ouvert.- Vérifier que le raccord soit correctement fait.

Au cas où vous appelleriez notre Service Technique, veuillez indiquer:

E-Nr

FD

Ces indications figurent sur la plaque de caractéristiques de votre appareil.

Conditions de garantie

Les conditions de garantie applicables à cet appareil sont celles qui ont été établies par la représentation de notre entreprise dans le pays où l'achat a été fait. Si vous le désirez, le vendeur auquel vous avez acheté l'appareil, sera à tout moment disposé à

vous en faciliter les détails. Si vous avez à utiliser la garantie, il faudra, dans tous les cas, présenter un justificatif d'achat.

Réservé le droit de modifications.

Indice

Pagina
