HASZNÁLATI ÚTMUTATÓ WM12E470FF SIEMENS

Réglagespersonnalisés

(1)

外

D

[Unreadable]

(1)

10

(1)

•

1

单位

无法识别

1

●

●

12

Présentation de lave-linge

Félicitations – Vous venez d'opter pour un appareil électroménager moderne et de haute qualité, de la marque Siemens. Ce lave-linge se distingue par une consommation économique d'énergie.

Avant de quitter notre usine, chaque machine a subi un contrôle fonctionnel pour vérifier qu'elle se trouve dans un état impeocable.

Mise au rebut respectueuse de l'environnement

Éliminez l'emballage en respectant l'environnement.

Cet appareil est labélisé conformément à la directive européenne 2002/96/CE sur les appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

Cette directive sert de cadre à la reprise et au recyclage, valables sur tout le territoire de l'Union Européenne, des appareils usagés.

Table des matières Page

Conformité d'utilisation .... 1
■ Régler les programmes .... 2
Après le lavage 4
Réglages personnalisés 5
■ Consignes importantes .... 6
■ Vue d'ensemble du programme .... 7
Entretien 8
■ Remarques dans le zone d'affichage .... 8
Maintenance 9
Que faire si... 10
- Consignes de sécurité .... 11
Chiffres de consommation 11

Conformité d'utilisation

exclusivement destiné à l'utilisation dans un foyer,
destiné au lavage des textiles lavables en machine, en bain lessiviel.
fonctionne à l'eau froide et avec les produits lessiviels et d'entretien en vente habituelle dans le commerce, adaptés à l'emploi en lave-linge.

• Ne laissez pas les enfants jouer sans surveillance près du lave-linge !
• Ébignez les animaux domestique du lave-linge!

Programmes

Pour un aperçu détaillé des programmes, reportez-vous à la page 7. Température et vitesse d'essorage réglable individuellement.

Blanc/Couleurs .....
Couleurs intensif ....
Textiles solides
Couleurs éco .....
Synrthotiques ..... Textiles faciles à entretenir
Délicat/Soie ..... Textiles délicats lavables en machine
Laine .... Textiles lavables à la main/en machine
Viclange .... de l'eau de rinçage en présence d'Arrêt cuve pleine
Essorage ..... du linge lavé à la main
Rinçage .... suivi d'un essorage
Essorage délicat ... du linge lavé à la main, à vitesse
d'essorage réduite
Chemises/Chemisiers Chemises ne requérant pas de repassage
Microfibres ..... Textiles revêtus d'une membrane
Express 15 min .... Programme court
Mix rapide ..... Différents types de linge
Spécial couleurs ... Textiles de teinte foncée sombres

Préparatifs

Installation correcte, conformément aux instructions d'installation à part.

Contrôlez la machine

• Ne mettez jamais en service une machine endommagée !
• Prévenez le service après-vente !

Ouvrir le robinet d'eau

Brancher la fiche mâle dans la prise de courant

Saisie uniquement par la fiche mâle! Seulement avec les mains sèches!

* selon.

Réglages personnalisés

Touches d'option

Avant et pendant que le programme marche, vous pouvez modifier la vitesse d'essorage et la température. Les effets dépendent du stade du programme.

Temp.°C

Vous pouvez modifier la température de lavage affichée. La température de lavage maximale que vous pouvez sélectionner dépend du programme réglé.

Fin dans

Le fait de sélectionner le programme affiche sa durée respective. Il est possible de retarder le démarrage du programme. Le nombre d'heures de retard du démarrage peut se régler par pas d'une heure, jusqu'à 24 heures maximum (selon le modèle). Appuyez sur la touche Fin dans jusqu'à avoir atteint le nombre d'heures voulu (h = heure). Sélectionnez Départ/Pause.

Essorage (T/mn)

Vous pouvez modifier la vitesse d'essorage affichée. La vitesse d'essorage maximale que vous pouvez sélectionner dépend du programme réglé.

Options*	Voir également l'aperçu du programme (* selon le modèle)
Taches	Prolongement de la durée du lavage, pour laver plus intensément le linge fortement sali ou pour laver 6,5 kg de linge blanc ou de couleur.
Prélavage	Pour linge très sale mais solide, par exemple en coton ou en lin. Prélavage à 30°C
Facile	Déroulement spécial de l'essorage suivi d'un défoulage. Essorage final en douceur. L'humidité résiduelle du linge est légèrement plus élevée.
Rinçage plus	Rinçage supplémentaire et durée de lavage prolongée. Cette option est destinée aux régions à eau très peu dure ou pour améliorer un peu plus encore le résultat du rinçage.

Départ/Pause

Pour faire démarrer ou interrompre un programme.

Signal

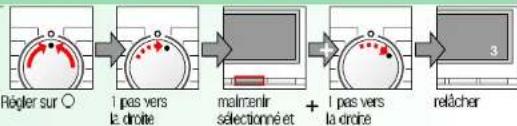

1. Lancer mode signal

Signaux des touches
Signaux de remarque

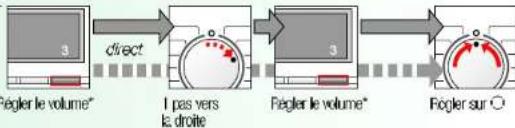

1. Régler le volume de ...

* Sélectionner le cas échéant plusieurs fois

* Sélectionner le cas échéant plusieurs fois

Consignes importantes

Ménagez le linge et la machine

• Violez les poches
• Attention aux objets métalliques (trombones, etc.).
• Lavez les textiles délicats dans un filet/sachet (bes, voillages, soutien-gorge à baleines).
• Fermez les fermetures à glissières, boutonnez les housses.
• Brossez le sable présent dans les poches et dans les revers.
• Enlevez les petites roulettes des rideaux ou liez-les dans un filet/sachet.

Avant le premier lavage

N'introduisez pas de linge dans l'appereil ! Ouvrez le robinet d'eau et laissez rentrer env. 1 litre d'eau. Ensuite, versez ½ gobelet gradué de produit lessivel dans le compartiment II. Réglez le programmateur sur Synthétiques 60 °C puis sélectionnez Départ/Pause. En fin de programme, ramenez le programmateur sur Arrêt.

Pièces de linge différemment sales

		Lavez le linge neuf séparément.
légèrement		Ne prélavez pas.
		Soumettez les taches le cas échéant à un traitement préliminaire.Sélectionnez l'option Taches.
très		Introduisez moins de linge dans le tambour.
		Prélavez.

Trempage Ne mettez à tremper ensemble que du linge de même teinte

Dans le compartiment II, versez le produit de trempage/produit lessiviel en suivant les indications fournies par le fabricant. Réglez le programmateur sur Couleurs 30 °C puis sélectionnez Départ/Pause.

Au bout de 10 minutes, sélectionnez Départ/Pause. Après la période de trempage souhaitée, sélectionnez à nouveau Départ/Pause si vous voulez poursuivre le programme ou le modifier.

Amidonnage Le linge ne doit pas avoir été traité avec du produit de ringage assoupfissant ! En respectant les indications du fabricant, dissolvez dans un peu d'eau la quantité d'amidon requise pour servir ensuite dans 15 litres d'eau : Réglaz le programmateur sur Ringage, réglaz la vitesse d'essorage puis sélectionnez Départ/Pause. Des que l'eau pénétre dans l'appareil : versez la solution amidonnée dans le compartiment I.

Ne colorez et décolorez jamais du linge dans le lave-linge.

Protection de l'environnement/Remarques pour économiser

• Lavez chaque fois la quantité maximale de linge permise par le programme concerné.
• Lavez le linge normalement sale sans prélavage.
• A la place de Blanc 90 °C, utilisez le programme Couleurs éco 60 °C. Vous obtenez un nettoyage comparable avec une consommation énergétique bien moindre.
• Dosez le détergent en respectant les indications de son fabricant et en tenant compte de la dureté de l'eau.
• Si ensuite le linge doit passer au sèche-linge, réglez la vitesse d'essorage en respectant les instructions du fabricant du sèche-linge.

Vue d'ensemble des programmes Voir aussi page 6

Programmes	°C	max	Type de linge	Options (sekon le modèle); Remarques
Blanc/Couleurs	*-90 °C
Couleurs intensif	*-60 °C	6,5 kg*	Textiles solides, textiles résistants à l'ébullition, en coton ou en lin	Prélavage, Taches, facile, Rinçage plus
Couleurs éco
Synthétiques	*-60 °C		Textiles d'entretien facile en coton, lin, synthétiques ou textiles mixtes	Prélavage, Taches, facile, Rinçage plus
Mix rapide	*-40 °C	3 kg	Textiles en coton et textiles synthétiques	Prélavage, Taches, facile, Rinçage plus; Différents types de linge peuvent être lavés ensemble
Spécial couleurs sombres	*-40 °C		Textiles de teinte foncée en coton et textiles synthétiques de teinte foncée	Prélavage, Taches, facile, Rinçage plus; Essorage réduit au rinçage et essorage final réduit
Délicat/Soie	*-30 °C		Pour textiles délicars mais lavables tels que la sole, le satin, les synthétiques ou les tissus mixtes (voltages par exemple)	Prélavage, Taches, facile, Rinçage plus; Pas d'ossorage entre los séquences de rinçage
2/Laine	*-40 °C		Textiles lavables à la main ou en machine, en lin ou contenant de la laine	Convient également à la sole lavable à la main ; Essorage réduit au rinçage et essorage final réduit
Chemises/Chemisiers	*-60 °C	2 kg	Chemises sans repassage en coton, lin, synthétiques ou tissus mixtes	Prélavage, Taches, Rinçage plus; Essorage réduit
Microfibres	*-40 °C		Textiles revêtus d'une membrane	Taches, facile, Rinçage plus; Essorage final raocourci, intermittent
Express 15 min	*-30 °C		Textiles d'entretien facile en coton, lin, synthétiques ou textiles mixtes	Programme court, 15 minutes env. Convient pour ratairchir le linge
Programmes supplémentaires			Rinçage, Essorage, Vidange, Essorage délicat

Vous trouverez des informations avances et un choix de nos produits sur notre site Web à l'adressehttp://www.siemens-electromenager.com ainsi qu'en appelant nos centres de service après-vente

Siemens Electrogerate GmbHCarl-Wery-Str. 3461739 München / Allemagne

WM14E480FF...04079000 262 056

Entretien

- Risque d'électrocution!Debranchez la fiche mâle de la prise de courant!- Risque d'explosion! N'utilisez pas de solvants!

i	Corps de la machine, bandeau de commande
	- Frottez avec un essuie-tout doux et humide.
	- N'utilisez pas de détergent récurant.
	- Enlevez immédiatement les résidus de produit lessiviel et de détergent.
	- Le nettoyage au jet d'eau est interdit.

Nettoyage du tiroir de produit lessiviel ...
... en présence de résidus de produit de lavage ou de produit de ringage assouplissant.
1.	Extrayez le tiroir, enfonoz l'insert, extrayez-le complètement.
2.	Basculez le couvercle vers le haut.
3.	Nettoyez avec de l'eau puis faites sècher.
4.	Refermez le couvercle puis faites-le encocher (emboîtez le cylindre sur la tige de guidage).
5.	Introduisez le tiroir à produit lessiviel.

i	Laissez le tiroir à produit lessiviel ouvert afin que l'eau résiduelle puisse s'évaporer.
i	Tambour de lavage
	Laissez le hublot ouvert pour que le tambour puisse sécher. Taches de rouille : utilisez un produit de nettoyage sans chlore. N'utilisez jamais une paille de fer.
i	Détartrage ne mettez pas de linge dans la machine !
	Détartrrez en respectant les indications publiées par le fabricant du produit détartrant. Cette opération n'est pas nécessaire si le produit lessiviel a été correctement dosé.

Remarques dans la zone d'affichage

salon le modèle

F:16	Fermez correctament le hublot ; linge éventuellement coïnce.
F:17	Ouvrez le robinet d'eau, flexible d'arrivée d'eau plié/ocincé ; nettoyez le crite d'arrivée d'eau (page 9), pression de l'eau trop faible.
F:18	Nettoyez la pompe de vidange (page 9), conduit d'égout/flexible d'écoulement bouchés.
F:21	Défaut moteur! Prévenez le service après-vente !
F:23	Présence d'eau dans la cuvette de fond, présence d'une fuite dans l'appareil. Prévenez le service après-vente !

Maintenance

- Pisque de vous ébouillante

Attendez que je produit jessivie àit refroidi

Ferrez le robinet d'eau :

Pompe à produit lessiviel

Amener le programmateur sur Amrêt, débranchez la fiche mâle de la prise de courant.

1. Ouvrez la trappe de service et retirez-la.

Pour les modèles comportant un flexible de vidange : 2. De sa fixation, retirez le flexible de vidange puis sortez-le ou corps de l'apparaît. Retirez la coiffe obturatrice, laissez le bain lessiviel s'échapper. Enfoncez la coiffe obturatrice et mettez le flexible de vidange en place dans la fixation.
Modèles sans flexibles de violange : 2* Dévissez prudemment le couvercle de pompe, jusqu'à ce que le produit lessiviel commence à couler. Une fois que la trappe de service est à moitié pleine, revissez le couvercle de pompe et vitez la trappe de service. Répétez ces étapes jusqu'à ce que le produit lessiviel se soit entièrement écoulé.
3. Dévissez prudemment le couvercle de pompe (eau résiduelle).
4. Nettoyez le compartiment intérieur, le filetage du couvercle de pompe et le carter de pompe (la roue à aubes de la pompe de viclange doit se laisser tourner à la main).
5. Remettez le couvercle de pompe en place et vissez-le.
6. Remettez la trappe de service en place et refermez-la.

Pour empêcher que du produit lessiviel inutilisé gagne le conduit d'égout lors du prochain lavage : Versez 1 litre d'eau dans le compartiment Il puis choisissez le programme Vidange.

Cribles dans l'arrivée d'eau

Risque d'électrocution ! Ne piongez jamais l'Aqua-Stop dans l'eau (il s'agit d'un équipement de sécurité contenant une vanne électrique)

Pour résorber la pression de l'eau dans le flexible d'arrivée d'eau :

1. Fermez le robinet d'eau!
2. Sélectionnez un programme quelconque (sauf Essorage/Vidange).
3. Sélectionnez Départ Pause. Laissez marcher ce programme pendant env. 40 sec.
4. Amener le programmateur sur Arrêt
5. Débranchez le flexible du robinet d'eau.
6. Nettoyez le crible à l'alde d'une petite brosse.

7. Selon le modèle, retirez le flexible au dos de l'appareil puis nettoyez le crible.

8. Raccordez le flexible et vérifiez son étanchéité.

Que faire si ...

De l'eau coule de l'appareil.

Il ne pénètre pas d'eau dans l'appareil. Dans ce cas, le produit lessiviel n'est pas entraîné par l'eau en direction de la cuve.

Le hublot refuse de s'ouvrir.

Le programme ne démarre pes.

Le produit lessiviel n'est plus vidangé.

Le linge n'est pas correctement essoré.

L'appareil lance plusieurs fois l'essorage.

Eau pas visible dans le tambour.

Présence d'eau dans le compartiment à produits d'entretien.

Apparition d'odeurs dans le lave-linge.

De la mousse sont par le bac à produit lessivel.

Vibrations pendant l'essorage.

Résultat d'essorage pas satisfaisant.

Pendant la marche de l'appareil, le champ d'affichage/les voyants ne fonctionnent pas.

Déroulement du programme plus long que d'habitude.

Présence de résidus de détergent sur le linge.

Si vous ne parvenez pas à remédier vous-même au dérangement ou si une réparation s'impose : - Amener le programmateur sur Arrêt puis débranchez la fiche mâle de la prise de courant. - Refermez le robinet d'eau et appelez le service après-vente (instructions d'installation).

• Fixez correctement/remplacez le flexible d'écoulement.
• Sarrez à fond le raccord du flexible d'arrivée d'eau.
• Avez-vous choisi Départ/Pause ?
• Avez-vous ouvert le robinet d'eau ?
• Crible éventuellement bouché ? Nettoyez-le crible (page 9).
• Flexible d'arrivée d'eau plé ou coincé ?
• Fonction de sécurité active, attendez env. 2 minutes.
• Avez-vous choisi Ⓤ (Arrêt cuve pleine) ?
• Avez-vous choisi Départ/Pause ?
• Hublot fermé ?
• Nettoyez la pompe de vidange (page 9).
• Nettoyez le conduit d'égout et/ou le flexible d'écoulement.
• Répartissez les petites et grosses pièces de linge dans le tambour.
• Il ne s'agit pas d'un défaut - Le système de contrôle anti-balourd compense le balourd.
• Il ne s'agit pas d'un défaut - L'eau se trouve en dessous de la zone invisible.
• Il ne s'agit pas d'un défaut - Ceci ne gène pas l'efficacité du produit d'entretien.
• Utilisez le programme Blanc 90 °C sans mettre de linge. Pour ce faire, utilisez un produit lessiviel normal.
• Avez-vous utilisé trop de produit lessiviel ? Versez 1 cuillère à soupe de produit de rinçage assouplissant dans ½ litre d'eau puis versez la solution ainsi obtenue dans le compartiment II du bac à produit lessiviel.
• Lors du prochain lavage, réduisez le dosage de produit lessiviel.
• Avez-vous immobilisé les pieds de l'appareil ? Sécurisez les pieds de l'appareil (voir Instructions d'installation).
• Avez-vous enlevé la cale de transport ?
  Enlevez la cale de transport (voir instructions d'installation).
• Avez-vous choisi ≈ facile* (page 5) ? (* selon le modèle)
• Panne de courant ?
• Disloncteur/fusible disioncté/orillé ?
  Réamez le disjoncteur/Changez le fusible.
• Si le dérangement se reproduit, appelez le service après-vente.
• Il ne s'agit pas d'un défaut - Le système de contrôle du belourd-compense le belourd en répartissant plusieurs fois le linge.
• Il ne s'agit pas d'un défaut - Système contrôleur de mousse actif - Ajout d'un rinçage.
• Les produits lessiviels sans phosphate contiennent parfois des résidus insolubles dans l'eau.

• Choisissez Rincage ou brossez le linge après le lavage.
  vous-même au dérangement ou si une réparation s'impose :

• Amener le programmateur sur Arrêt puis débranchez la fiche mâle de la prise de courant.

• Refermez le robinet d'eau et appelez le service après-vente (instructions d'installation).

Consignes de sécurité

- Veuillez lire la notice d'utilisation et les Instructions d'installation, ainsi que toutes les informations jointes au lave-linge, et respecter toutes les instructions qu'elles contiennent. - Conservez ces documents en vue d'une réutilisation ultérieure.

Risque d'électrocution ! - Pour débrancher la fiche mâle, saisissez-la, ne saisissez jamais le cordon.
- Ne la branchez/débranchez jamais la fiche mâle avec les mains mouillées.
Risque de blessures ! – Le hublot peut devenir très chaud.
- Prudence lorsque vous vidangez le bain lessiviel très chaud.
- Ne montez pas sur le lave-finge.
- Ne vous appuyez jamais sur le hublot ouvert.
- N'introduisez pas les doigts dans le tambour tant qu'il n'a pas cessé de tourner.
Risque d'empoisonnement ! - Rangez les produits lessiviels et produits d'entretien hors de portée des enfants.
Risque d'étouffement ! - Ne permettez jamais aux enfants de jouer avec les emballages, feuilles et pièces d'emballage.
Danger de mort ! – Une fois que l'appareil ne sert plus, débranchez sa fiche mâle de la prise de courant.
- Coupez le cordon d'alimentation et jetez-le avec la fiche mâle.
- Détruissez la serrure du hublot.
Les enfants risqueraient de s'enfermer dans l'appareil et risqueraient leur vie.
Risque d'explosion ! - Les pièces de linge qui ont été préalablement traitées avec des détergents contenant des solvents comme par exemple des produits détachants/de l'essences blanche risquent de provoquer une explosion après avoir été placés dans l'appareil. Avant de les ranger decans, rinoz-les d'abord à fond à la main.

Chiffres de consommation

Programme	Option	Charge	Courant**	Eau**	Durée du programme**
Couleurs 40°C*	Taches	6,5 kg	0,65 kWh	57 l	2:13 h
Couleurs 60°C	-	6 kg	1,2 kWh	55 l	1:30 h
Couleurs éco 60°C*	Taches	6,5 kg	1,1 kWh	49 l	2:15 h
Blanc 90°C	Taches	6,5 kg	2,05 kWh	65 l	2:13 h
Synthétiques 40°C*	Taches	3 kg	0,56 kWh	50 l	1:24 h
Synthétiques 40°C (convent également comme programme court)	-	3 kg	0,54 kWh	40 l	0:55 h
Mix rapide	-	3 kg	0,59 kWh	35 l	0:50 h
Délicat/Scie 30°C	-	2 kg	0,22 kWh	32 l	0:32 h
Laine 30°C*		2 kg	0,14 kWh	30 l	0:40 h

Réglage du programme avec l'option Taches à la vitesse d'essorage maximale à titre d'essai selon et d'après EN 60 456 et IEC 60 456.

** Les valeurs réelles peuvent dévier des valeurs indiquées. Ceci dépend de la pression de l'eau, de sa durété, de la température d'entrée, de la température ambiante, du type de linge, de sa quantité et de son salissement, du produit lessiviel utilisé, des variations du secteur électrique et des options choisies.

SIEMENS

Notice d'utilisation

Ne mettez pas ce lave-linge en service tant que vous n'avez pas lu la présente notice! Veuillez également tenir compte des instructions figurant dans les Instructions d'installation à part. Tenez compte des consignes de sécurité énoncées à la page 11 !
