HASZNÁLATI ÚTMUTATÓ MAX-PN54 SAMSUNG

1. osztályú lézergyártmány Lézersugárzás szempontjából a készülék
2. osztályba soroltnak minősül.

A különböző beállításokra és üzemmódokra vonatkozó szabályozószerveknek az itt leírtaktól eltérő használata veszélyes sugárzást eredményezhet.

FIGYELEM!

Soha ne szedje szét a CD-játszót, mert az abban lévő láthatatlan lézersugár károsíthatja a szemét. Óvakodjon a sugár-zástól! A javítást bízza szakemberre.

VIGYÁZAT!

ELEKTROMOS ÁRAMÜTÉSVESZÉLY

VIGYÁZAT!

A burkolat eltávolítása életveszélyes! A készülék belsejében nincsenek beállításra szoruló részek. Problema esetén forduljon képzett szakemberhez.

A jelzés arra figyelmeztet, hogy a készülék belsejében elektromos áramütésveszélyt okozó részek vannak.

A jelzés arra figyelmeztet, hogy a készülékhez mellékelt használati útmutatóban fontos kezelési és karbantartási utasításokat talál.

FIGYELMEZTETÉS! A tűz- és áramütésveszély elkerülése érdekében, ne tegye ki a készüléket eső vagy magas páratartalmú levegő hatásának.

Figyelem! A készülék csak CCIR rendszerben (87.5 - 108 MHz) sugárzó URH adások vételére alkalmas.

Megjegyzés: A kezelőszervek magyar megnevezése után a zárójelben lévő jelek vagy angol megnevezések megegyeznek a készüléken ill. a távvezérlőn található jelekkel vagy feliratokkal.

♦ Figyelmeztető jelzések 2
♦ A mini audio torony üzembe helyezése
■ Előlap 4
■ Távvezérlő 5
■ Hátlap 6
■ A mini audio torony elhelyezése 7
■ A készülék csatlakoztatása a hálózathoz 7
■ A hangsugárzók csatlakoztatása 7
■ A háttér/középső hangsugárzók csatlakoztatása 8
Közép-/hosszúhullámú (AM) antenna csatlakoztatása 8
■ URH (FM) antenna csatlakoztatása 8
■ Az elemek behelyezése a távvezérlőbe 9
■ A különböző üzemmódok megtekintése 9
■ Az óra beállítása 9

♦ CD-játszó

■ CD-lemezek behelyezése és cseréje 10
■ CD-lemez meghallgatása 10
■ CD-lemez kiválasztása a forgótárról ....11
■ Műsorrész kiválasztása 11
■ Egy bizonyos műsorrész megkeresése a lemezen 11
■ Lejátszás véletlenszerű sorrendben 11
■ Egy műsorrész vagy minden lemez ismétlése ....12
■ A lejátszási sorrend beprogramozása 12
■ A program ellenőrzése és megváltoztatása ....13

♦ Rádió

■ Rádióadók vétele és beprogramozása 13
■ Beprogramozott adók kiválasztása ....14
■ A rádióvétel javítása 14
■ Néhány szó a rádiós adatszolgáltatásról (RDS) 15
■ Rádiós adatszolgáltatási mód kijelzése ....15
■ Műsor-típus (PTY) kijelzése és műsor-típus szerinti keresés (PTY-SEARCH) 16

Magnó

■ Magnókazetta hallgatása ....17
■ CD-lemez szinkronfelvétele 17
■ CD-lemez felvétele 17
■ Rádióműsor felvétele ....18
■ Magnókazetta másolása (DUBBING) 18
■ A kazetta lejátszási módjának kiválasztása (Csak a 2. magnónál) ....18

♦ Egyéb üzemmódok

■ A lejátszás időzítésének beprogramozása 19
■ Védelem felvétel közben 19
■ Az időzítés kikapcsolása 20
■ Némitás 20
■ Hangzásképek/térhatás kiválasztása 20
■ Erőteljes hangzás/térhatás 20
■ Automatikus kikapcsolás 21
■ A mélyhangok kiemelése ....21

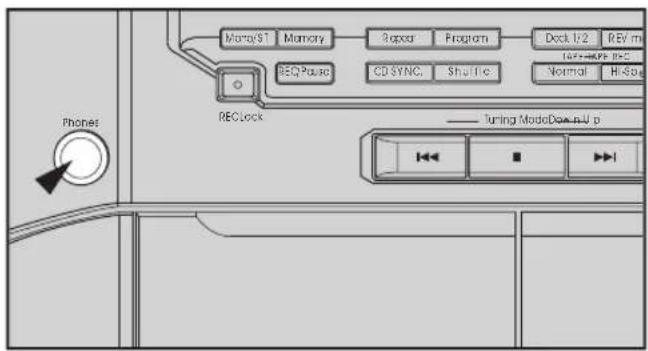

■ Fejhallgató csatlakoztatása 21

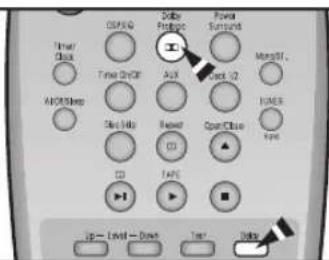

■ Dolby Pro Logic 22
■ Külső készülék csatlakoztatása 23
■ CD digitális kimeneti-csatlakozó (CD DIGITAL OUT) 23

♦ Használati tanácsok

■ Biztonsági óvintézkedések 23
■ A készülék tisztítása 24
■ CD-lemezek kezelésével kapcsolatos tanácsok ....24
■ Magnókazetták kezelésével kapcsolatos tanácsok 24
■ Mielött a szervizhez fordulna ....24
■ Müszaki adatok 25

A használati útmutatóban az ábráknál bizonyos dolgokra különböző jelzések hívják fel a figyelmet. Ezek jelentése:

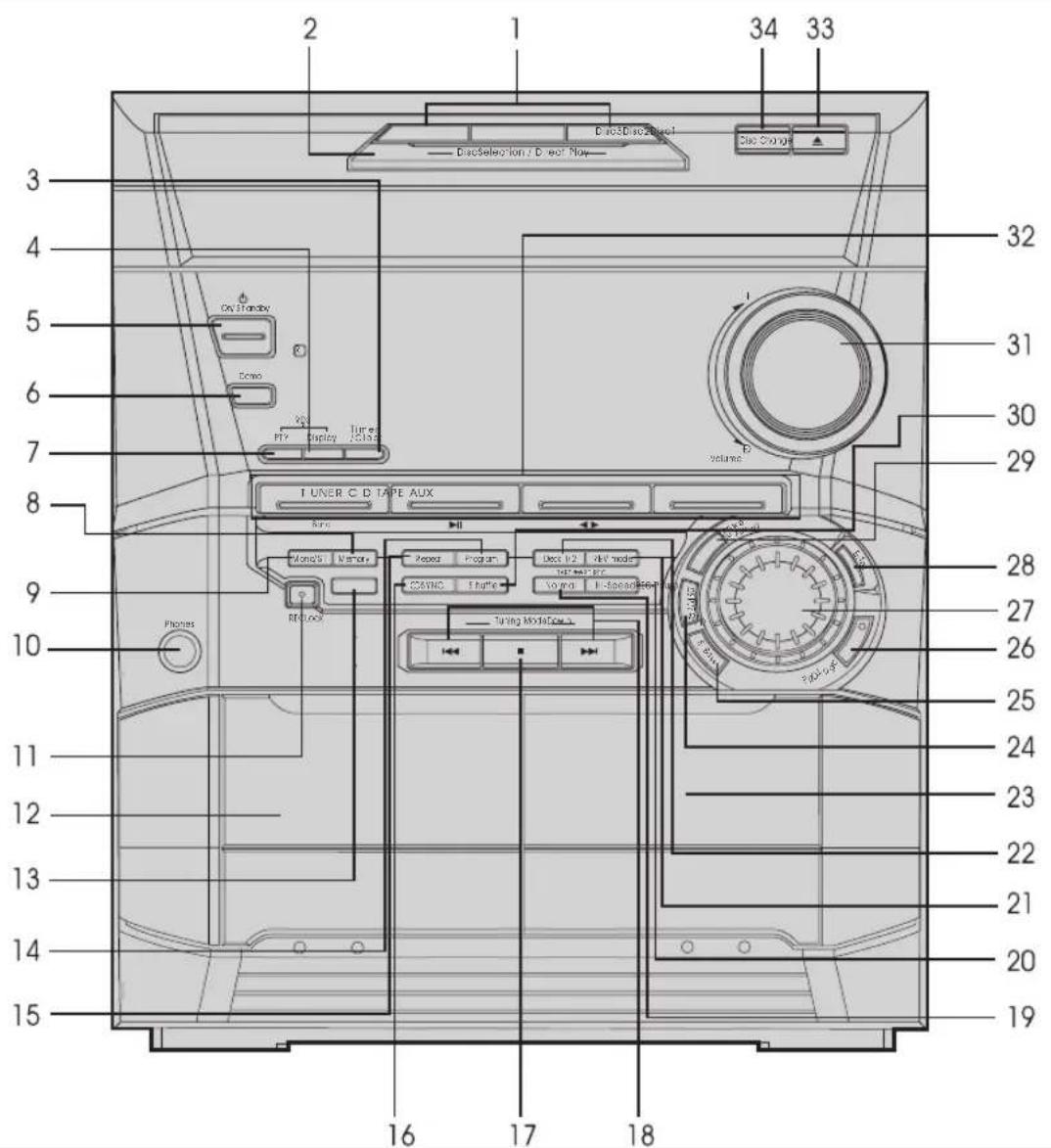

1. Lemezkiválasztó gombok (Disc 1, Disc 2, Disc 3)

2. CD-játszó

3. Időzítés/óra gomb (Timer/Clock)

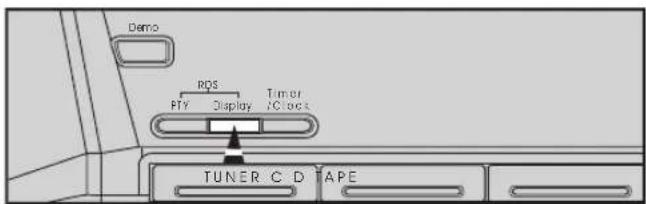

4. RDS kijelző (RDS Display)

5. Üzemi kapcsoló (On/Standby ⏻)

6. Bemutató gomb (Demo)

7. Műsortípus választógomb (RDS PTY)

8. Memória memory)

9. Mono/sztereo kapcsoló (Mono/ST)

10. Fejhallgató-csatlakozó (Phones)

11. Felvételi védelem gomb (REC Lock)

12. 1. magnó (DECK 1)

13. Felvétel/pillanat állj gomb (REC/Pause)

14. Program gomb (Program)

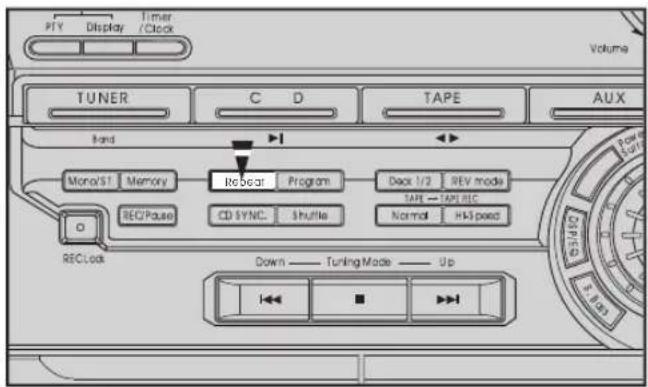

15. Ismétlés gomb (Repeat)

16. CD szinkronindítás gomb (CD SYNC.)

17. Hangolás módja vagy állj gomb (Tuning Mode ■)

18. CD műsorrész kereső vagy hangoló gombok le és fel (◀ Down és ▶ Up)

19. Másolás normal sebességgel (TAPE TAPE REC Normal)

20. Gyorsmásolás (TAPE TAPE REC HI-Speed)

21. Szalagmozgás üzemmódválasztó gomb (REV mode)

22. Magnó-kiválasztó gomb (DECK 1/2)

23. 1. magnó (DECK 2)

24. Hangzásképek/térhatás kiválasztása (EQ)

25. Mélyhangkiemelés gomb (S.Bass)

26. Dolby Pro Logic (Pro Logic)

27. Többfunkciós kiválasztógomb

28. Jóváhagyó gomb (Enter)

29. Erőteljes hangzás/térhatás gomb (Power/Surround)

30. Véletlenszerű lejátszás (Shuffle)

31. Hangerőszabályozó volume)

32. Üzemmód-választó gombok (TUNER, CD, TAPE, AUX)

33. Forgótár fiókjának nyitó/záró gombja ( ▲)

34. Lemezcsere gomb (Disc Change)

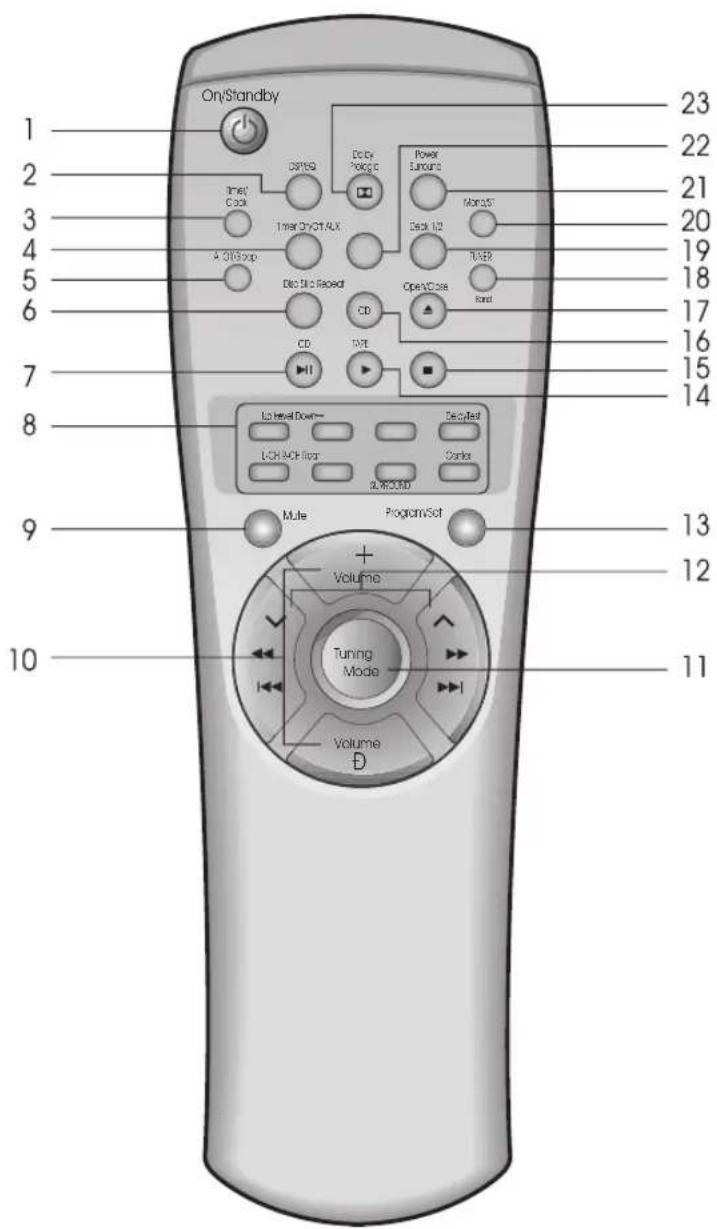

1. Üzemi kapcsoló ()On/Standby
2. Térhatás/hangzásképek kiválasztása ()DSP/EQ
3. Időzítés/óra gomb ()Timer/Clock
4. Időzítés be-/kikapcsoló gomb (Timer On/Off)
5. Automatikus kikapcsolás/elalvás gomb (AI Off/Sleep)
6. Lemezléptető gomb (Disc Skip)
7. CD lejátszás/pillanat állj gomb (CD▶II)
8. Dolby Pro Logic üzemmód gombjai
9. Némító goMbté)
10. Hangerőcsökkentő/-növelő gomb (VOL - / VOL +)
11. Hangolás módja gomb (Tuning Mode)

12. CD műsorrészkereső vagy hangoló gombok (CD ◀◀/▶▶, √/^)

13. Program/beállító gomb (Program/Set)

14. Magnó lejátszás gomb (TAPE ▶)
15. Magnó állj gomb (TAPE■)
16. CD ismétlés gomb (CD Repeat)
17. Forgótár fiókjának nyitó/záró gombja (▲)
18. Hullámsávválasztó gomb (Tuner/Band)
19. Magnó-kiválasztó gomb (DECK 1/2)

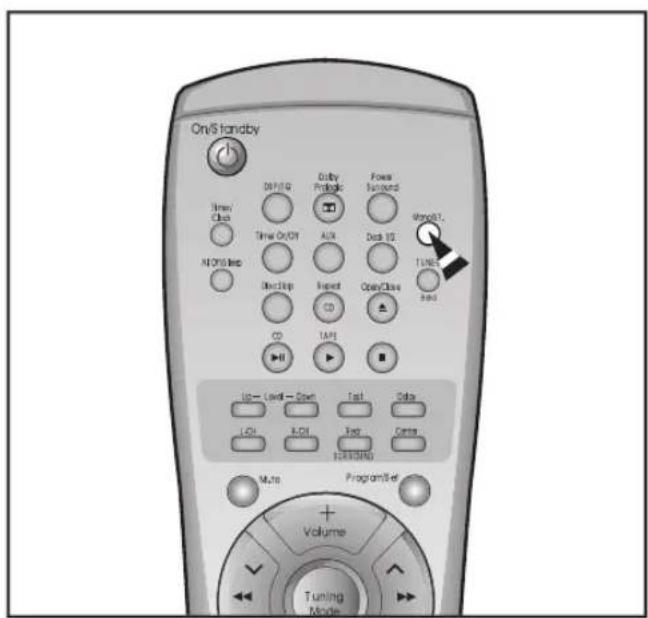

20. Mono/sztereo kapcsoló (Mono/ST)
21. Erőteljes hangzás/térhatás gomb (Power/Surround)
22. Külső készülék választógomb (AUX)
23. Dolby Pro Logic gomb (☒)

1. CD digitális kimenet [CD DIGITAL OUT (OPTICAL)]
2. URH antenna-csatlakozó FM (75 Ω)
3. Közép-/hosszúhullámú antenna-csatlakozó (AM ANT.)
4. Külső készülék bemenet (AUX IN)
5. Hangsugárzó csatlakozók [ SPEAKERS (IMPEDANCE 6 Ω ) ]
6. Hangsugárzó csatlakozók háttérsugárzók számára [REAR SPEAKERS (IMPEDANCE 8 Ω)]
7. Hangsugárzó csatlakozó a középső hangsugárzó számára [CENTER SPEAKER (IMPEDANCE 4 Ω)]

A mini audio torony elhelyezése

A készülék előnyös tulajdonságainak kihasználása érdekében, az üzembe helyezés és csatlakoztatás előtt, ellenőrizze és tartsa be a következő pontokat.

Vízszintes, stabil felületre helyezze a készüléket.
Ne helyezze a mini tornyot szönyegre vagy egyéb kárpitra.
◆ Ne használja a készüléket a szabadban.
A készülék jó szellőzésének biztosítása érdekében az oldalfalaknál és a hátlapnál legalább 10 cm-es távolságot hagyjon szabadon.
Győződjön meg arról, hogy elegendő hely áll-e rendelkezésre a forgótár fiókjának kitolódásához.
A jó sztereo hangzás biztosítása érdekében mindkét oldalon úgy helyezze el a hangsugárzókat, hogy azok kellő távolságra legyenek a készüléktől.
A hangsugárzók előlapját a hallgatók által elfoglalt hely közepe felé irányítsa.
Az optimális hatás érdekében ügyeljen arra, hogy mindkét hangsugárzó egyenlő távolságra helyezkedjen el a padlótól.

A készülék csatlakoztatása a hálózathoz

A hálózati csatlakozót 230 V 50 Hz-es váltakozó feszültségű hálózati konnektorhoz kell csatlakoztatni.

A csatlakoztatás előtt ellenőrizze a hálózati feszültség értékét.

1 230 V váltakozó feszültségű hálózati konnektorhoz csatlakoztassa a hálózati csatlakozót.
2 Nyomja meg az üzemi (On/Standby) gombot, hogy bekapcsolja az audio tornyot.

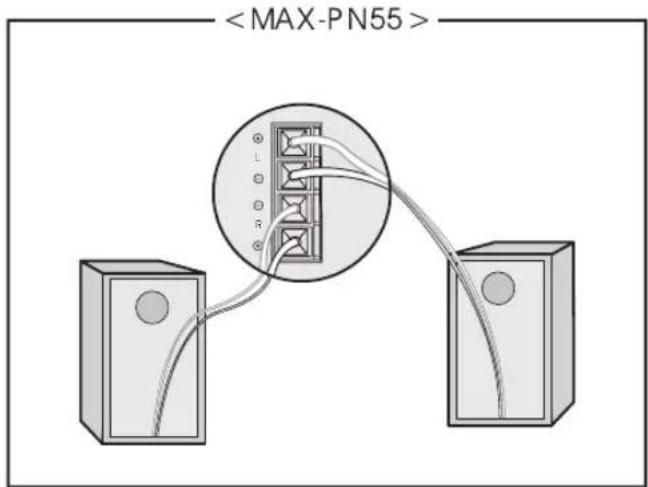

A hangsugárzók csatlakoztatása

A hangsugárzók csatlakoztatására szolgáló hangszórócsatlakozók a készülék hátoldalán találhatók.

A készüléken négy csatlakozópont van:

♦ Kettő a bal hangsugárzó számára (jelölése "L")
♦ Kettő a jobb hangsugárzó számára (jelölése "R")

A hangminőség biztosítása érdekében figyelmesen járjon el a vezetékek bekötésénél:

A piros vezetéket a csatlakozó "+" jelü pontjához csatlakoztassa.
A fekete vezetéket a csatlakozó "-" jelü pontjához csatlakoztassa.

1

Amikor a vezetéket a csatlakozóhoz köti, ütközésig nyomja meg a rögzítőkart: ♦ a készüléken jobbra

2

A vezeték megcsupaszított végét tolja a csatlakozó nyilásába.

3

Nyomja vissza a rögzítőkart: ♦ a készüléken balra, amíg a helyére nem ugrik ♦ a hangsugárzókon felfelé Eredmény: A vezeték jól érintkezve, biztosan áll a helyén.

4

Minden vezetéknél ismételje meg a leírtakat.

A háttér/középső hangsugárzók csatlakoztatása

Csatlakoztassa a háttérsugárzókat.

A háttér hangsugárzók nem különböznek egymástól, így bárme- lyiket csatlakoztathatja akár jobb (R), akár bal (L) hangsugárzóként. A háttérsugárzók vezetékét a "REAR SPEA-KERS" jelölésű csatlakozóhoz csatlakoztassa.

Csatlakoztassa a középső hangsugárzót.

A középső hangsugárzót a középső hangsugárzó-csatlakozóhoz (CENTER SPEAKER) csatlakoztassa.

Közép-/hosszúhullámú (AM) antenna csatlakoztatása

A közép-, hosszúhullámú adók vételére szolgáló "AM" antenna elhelyezhető:

♦ Egy stabil felületen ♦ Felerősíthető a falra (ebben az esetben távolítsa el az alaplapját) Az "AM" antenna-csatlakozó a készülék hátoldalán van, jelölése: "AM".

A járulékos zajok elkerülése érdekében ellenőrizze, hogy a hangsugárzó kábelek nem kerültek-e az antenna-vezeték közelébe. Ezek között mindig legyen legalább 5 cm távolság.

URH (FM) antenna csatlakoztatása

A koaxiális antenna csatlakoztatása.

A 75 Ω -os antennát az URH (FM) antenna-csatlakozóhoz csatlakoztassa.
A mellékelt URH antennát a készülék hátoldalán lévő "FM (75 Ω)" jelölésű koaxiális csatlakozó középső kivezetéséhez csatlakoztassa.
A 13. oldalon leírtak szerint hangoljon egy rádióállomásra és hatá-rozza meg az antenna legjobb helyzetét.
Gyenge adó vétele esetén szükség lehet külső antennára. Ebben az esetben a 75 Ω -os koaxiális kábellel ellátott antennát (nem tartozék) a készülék hátoldalán lévő, "FM (75 Ω)" jelölésű URH antenna-csatlakozóhoz csatlakoztassa.

Az elemek behelyezése a távvezérlőbe

Elemeket kell behelyezni vagy ki kell cserélni a távvezérlő element, amikor:

♦ Megvásárolta és üzembe helyezi a készüléket
Azt tapasztalja, hogy a távvezérlővel már nem működtethető helyesen a készülék

Elemcserénél mindig új elemet tegyen be, és soha ne használjon együtt alkáli és mangán elemet.

1 Helyezze a hüvelykujját az elemtartó rekesz fedelének "▼"-lal jelölt pontjára (a távvezérlő hátoldalán) és a nyíl irányába tolja el a fedelet.
2 Tegyen be 2 db "AAA, LR03" vagy ezeknek megfelelő elemet, ügyelve a helyes polaritásra:

◆ az elem "+" sarka a távvezérlő "+" -jelü kivezetése felé nézzen

◆ az elem "-" sarka a távvezérlő "-" -jelü kivezetése felé nézzen

3 Tegye vissza az elemtartó rekesz fedelét és tolja a helyére, amíg kattanó hangot nem hall.

A különböző üzemmódok megtekintése

Bemutató (Demo) állásban a készülék különböző üzemmódjai kerülnek bemutatásra.

1 Nyomja meg a bemutató (Demo) gombot. Eredmény: A kijelzőn egymás után bemutatásra kerülnek a különböző üzemmódok.

Mindezek részletezve vannak a használati útmutatóban. Az üzemmódok használatával kapcsolatos leírásokat megtalálja az egyes részeknél.

2 Kikapcsolódik az üzemmód, ha újra megnyomja a "Demo" gombot.

Az óra beállítása

A készülékében működő óra lehetővé teszi, hogy beprogramozza a be- és kikapcsolási időpontokat. Be kell állítania az órát:

Amikor vásárlás után, először helyezi üzembe a készüléket
◆ Ha áramkimaradás fordult elő
◆ Ha kihúzta a hálózati csatlakozót a konnektorból

A téliről a nyári időszámításra való áttérésnél, ill. a vissza-állításkor, ne felejtse el átállítani az órát.
A szükséges beállításra minden lépésnél néhány másodperc áll rendelkezésre. Ha ezt elmulasztotta, újra kell kezdenie.

1 Az üzemi (On/Standby ⏻) gomb megnyomásával kapcsolja be a készüléket.
2 Nyomja meg kétszer az időzítés/óra (Timer/Clock) gombot. Eredmény: Megjelenik az óra (CLOCK) felirat.
3 Nyomja meg a jóváhagyó (Enter) gombot. Eredmény: Az óra digitek villogni kezdenek.
4 Cél: Az órák ... A többfunkciós kiválasztógombot forgassa ... Növelése...... Jobbra Csökkentése...... Balra
5 Amikor megjelent a megfelelő óraérték, nyomja meg a jóváhagyó (Enter) gombot. Eredmény: A perc digitek kezdenek el villogni.
6 Cél: A percek ... A többfunkciós kiválasztógombot forgassa ... Növelése...... Jobbra Csökkentése...... Balra
7 Amikor megjelent a helyes érték, nyomja meg az "Enter" gombot. Eredmény: Megkezdódik az óraműködés, és az óra még készenléti állapotban is látható a kijelzőn.

Az időzítés/óra (Timer/Clock) gomb egyszeri megnyomásával más üzemmódban is megjelentetheti az óraidót.

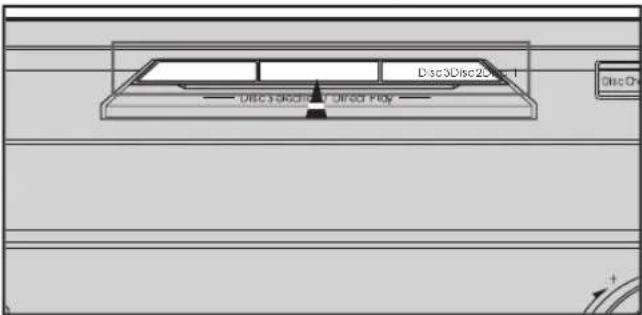

CD-lemezek behelyezése és cseréje

A forgótár max. 3 db 12 vagy 8 cm-es CD-lemez befogadására alkalmas, adapter használata nélkül.

Nyitás és zárás közben soha ne próbálja meg erőltetni a forgótár fiókját. Soha ne nyomja azt lefelé és ne helyezzen semmilyen tárgyat rá.
Míndig gondosan bánjon a CD-lemezekkel, ha szükséges, tanulmányozza a 24. oldalon "A CD-lemezek kezelésével kapcsolatos tanácsok"-at.

1 Az üzemi (On/Standby) gomb megnyomásával kapcsolja be a készüléket.
2 Nyomja meg a készülék előlapján a nyitó/ záró (▲) gombot. Eredmény: A forgótár fiókja kinyílik.
3 A címkés oldalával felfelé nézve, tegyen be egy vagy két CD- lemezt a forgótár elöl lévő lemeztartó részeibe.

Mielött becsukja a fiókot, ellenőrizze, hogy a lemezek jól helyezkednek-e el a mélyedésekben.

4 Ha harmadik lemezt is be akar tenni, nyomja meg a lemezcsere (Disc Change) gombot az előlapon, vagy a távvezérlón a lemezléptető (Disc Skip) gombot.

Eredmény: A forgó tár 120-al elfordul.

5 A nyitó/záró (▲) gomb újbóli megnyomásával csukja be a forgótár fiókját.

Ha közvetlen el akarja indítani egy lemez lejátszását, a következők szerint járhat el:

Cél: Lejátszani az... Nyomja meg a ... Gombot

1. lemezt ....CD (▶II) vagy DISC 1

2. lemezt ....DISC 2

3. lemezt ....DISC 3

Eredmény: Automatikusan becsukódik a lemeztartó fiók, és megkezdődik a kiválasztott lemez lejátszása.

6 Ha ki akarja venni vagy megcserélni a lemezeket, ismételje a 2 - 5 lépéseket.

Mindig tartsa zárva a lemeztartó fiókot, hogy a forgótár ne váljon porossá.

Akkor is betehet vagy kivehet lemezeket, ha az audio torony rádió, magnó vagy külső készülék üzemmódban van.

CD-lemez meghallgatása

Ha legalább egy CD-lemezt behelyezett a készülékbe, megkezdheti annak lejátszását.

Mindig gondosan bánjon a CD-lemezekkel, ha szükséges, tanulmányozza a 24. oldalon "A CD-lemezek kezelésével kapcsolatos tanácsok"-at.

1 Az üzemi (On/Standby ⏻) gomb megnyomásával kapcsolja be a készüléket.
2 Nyomja meg az előlapon lévő "CD ▶II" gombot, hogy CD-játszó üzemmódra váltson a készülék.
3 Tegyen be egy vagy több CD-lemezt.
4 Nyomja meg az előlapon vagy a távvezérlőn a "CD▶II" gombot.

Ha egynél több lemezt tett be, azok egymás után lejátszásra kerülnek.

5 Kívánság szerint állítsa be a hangerőt a következő módon:

Fordítsa el az előlapon a hangerő-szabályozó (Volume) gombot vagy
- Nyomja meg a távvezérlön a hangerőnövelő vagy hangerőcsökkentő (VOL+ vagy VOL-) gombot.

6 Lejátszás közben a "CD▶II" gomb megnyomásával rövid időre megállíthatja a lejátszást.

A gomb ismételt megnyomására a lejátszás folytatódik.

7 Ha befejezte, nyomja meg az állj (■) gombot.

Lejátszás közben is tehet be új lemezeket, anélkül, hogy ezzel megszakítaná a lejátszást. A lemezcsere (Disc Change) gomb megnyomásával nyissa ki a forgótár fiókját, és a másik két helyre is tegyen be lemezeket (nem oda, ahonnan a készülék lejátszásra kiemelte a CD-t). Lejátszás közben nem lehet elfordítani a forgótárat.

Ha nincs betéve lemez, a kijelzön megjelenik a "Nincs lemez" (NO DISC) felirat.
Ha nincs bekapcsolva az ismétlés (CD Repeat) üzemmód, a három lemez lejátszása után automatikusan megáll a lejátszás.

CD-lemez kiválasztása a forgótárról

Amikor megnyomja a lemezléptetés (DISC SKIP) gombot, automatikusan CD üzemmódra vált a készülék.

Választhat a lemezek közül az előlap megfelelő lemezválasztó (Disc 1, Disc 2, Disc 3), vagy a távvezérlő lemezléptetés (Disc Skip) gombjának megnyomásával, hogy a kívánt lemez jelzése villogjon.

Eredmény: A kiválasztott lemezzel kezdődően, minden lemez lejátszásra kerül.

Ha csak az éppen játszott lemezt akarja lejátszani, annyiszor nyomja meg az ismétlés (Repeat) gombot az előlapon, amíg meg nem jelenik a lemez (DISC) jelzés.
Ha rádió vagy magnókazetta hallgatásakor nyomja meg a "Disc 1, Disc 2, Disc 3" gombot, a készülék automatikusan CD-játszó üzemmódra vált. Ha nincs CD-lemez a forgótár kiválasztott részében, automatikusan a következő lemez kerül lejátszásra.

Műsorrész kiválasztása

Akár áll a lemez, akár folyik a lejátszás, kiválaszthatja a meghallgatni kivánt műsorrészt.

A lejátszást a ... elejénél akarja kezdeni	A többfunkciós kiválasztógombot fordítsa ...
Következő műsorrész ......	Egy lépéssel jobbra
Az éppen játszott rész ......	Egy lépéssel balra
Az előző műsorrész ......	Két lépéssel balra
Egy kívánt műsorrész ......	Megfelelő számú lépéssel jobbra vagy balra
➤◆ Az előlap vagy a távvezérlő " ««" és " »» " gombjait szintén használhatja.

Egy bizonyos részlet megkeresése a lemezen

A CD-lemez hallgatása közben gyorsan megkereshet egy zenei részletet a müsorrészen belül.

A keresés megkezdése előtt ajánlatos lecsökkenteni a hangerőt.

Keresés a műsorrészen belül ...

Nyomja meg és tartsa nyomva a ... Gombot

Előre	" ▶▶ " legalább 1 mp-ig
Hátra	" ◀◀ " legalább 1 mp-ig

Lejátszás véletlenszerű sorrendben

Lejátszhatja úgy a CD-lemezt, hogy a műsorrészek minden alkalommal más-más sorrendben kerüljenek lejátszásra, mivel e lejátszási mód bekapcsolásakor a sorrend kiválasztása automatikusan és véletlenszerűen történik.

1 Nyomja meg a véletlenszerű lejátszás (Shuffle) gombot.
Eredmény: Megjelenik a véletlenszerű lejátszás jelzése és a műsorrészek véletlenszerűen kerülnek lejátszásra. A műsorrész száma és lejátszási ideje kijelzésre kerül.
2 Amikor véletlenszerűen játssza le a műsor-részeket, lehetőség van a következőkre:
a következő műsorrészhez léptetni, ha 1 mp-nél rövidebb ideig nyomja a " ◀◀ / ▶◀" gombot
◆ az éppen játszott műsorrészen belül megkeresni egy részletet, ha 1 mp-nél hosszabb ideig nyomja a "◀◀ / ▶◀◀" gombot
3 Ha befejezi a véletlenszerű sorrendben történő lejátszást, nyomja meg az állj (■) gombot.

Egy műsorrész vagy minden lemez ismétlése

Ismételhet:

♦ Egy kiválasztott műsorrészt egy lemezen
A kiválasztott lemez minden műsorrészét
A forgótár minden lemezét

1

Meg szeretné ismételni ...

Annyiszor nyomja meg az előlapon a "Repeat" gombot, amíg a ...

Az éppen jászott

műsorrészt ..... "REPEAT 1" felirat meg nem jelenik

A kiválasztott

lemezt ...... "REPEAT 1 CD" felirat meg nem jelenik

Minden behelyezett

lemezt ...... "REPEAT ALL CD" felirat nem jelenik meg

2 Amikor meg akarja állítani az ismétlést, nyomja meg az ismétlés (Repeat) gombot, amíg az "ALL CD" vagy az "1 CD" nem látszik a kijelzőn, vagy nyomja meg az állj (■) gombot.

A lejátszási sorrend beprogramozása

Meghatározhatja a behelyezett lemezek azon müsorrészeinek a sorrendjét:

♦ Amiket hallgatni szeretne
Max. 24 müsorrészt programozhat be
A programozás előtt állj állapotba kell kapcsolni a CD-játszót
A programozott lejátszás kombinálható az ismétléssel

1 Ha szükséges, állítsa meg a CD-játszót az állj (■) gomb megnyomásával.
2 Tegye be a kiválasztott lemezeket.
3 Nyomja meg a program (Program) gombot.

Eredmény: A kijelzön a következő jelzés jelenik meg:

(ahol 01 = a programlépés száma, DI = a lemez száma, -- = a műsorrész száma a lemezen)

4 Ha szükséges, a közvetlen lemezlejátszás (DISC 1, DISC 2, DISC 3) gomb megnyomásával válassza ki a kívánt műsorrészt tartalmazó lemezt.
5 A kívánt műsorrész kiválasztása érdekében a többfunkciós kiválasztógombot fordítsa:

Balra, ha hátrafele akar léptetni a műsorrészek között
♦ Jobbra, ha előrefele akar léptetni a műsorrészek között

6 A program (Program) gomb megnyomásával hagyja jóvá a választást.

Eredmény: A választás bekerül a programba és a kijelzőn a "őPR D1 --" jelzés látszik.

7 A többi műsorrész kiválasztása érdekében ismételje meg a 4 - 6 lépéseket.
8 Nyomja meg a "CD▶II" gombot, hogy a műsorrészek lejátszása megkezdődjön, abban a sorrendben, ahogy beprogramozta.

9

Ha meg akarja hallgatni ...

A többfunkciós kiválasztógombot fordítsa ...

Az éppen hallgatott műsorrészt újra ...... Egy lépéssel balra
Az előző műsorrészt ...... Két lépéssel balra
A következő műsorrészt ...... Egy lépéssel jobbra
Léptetni akar egy vagy A megfelelő számú lépéssel több lépéssel előre vagy hátra .....jobbra vagy balra

10 Törölheti a programot, ha megnyomja az állj (■) gombot.

♦ Egyszer, ha áll a CD-játszó Eredmény: A "PROGRAM" felirat eltűnik a kijelzőről.

Ha kinyitja a forgótár fiókját, a program törlődik.
Ha olyan lemezt választ, amelyik nincs a tárban vagy olyan műsorrész, amelyik nincs a lemezen, a készülék a következő programlépésre ugrik.

A program ellenőrzése és megváltoztatása

Bármikor ellenörizheti és megváltoztathatja a programot.

1 Ha már megkezdte a program lejátszását, nyomja meg egyszer az állí (■) gombot.
2 Nyomja meg a program (Program) gombot.
Eredmény: A következő kijelzés jelenik meg: (ahol a CH = Check = ellenőrzés, 01 = a programozási sorrend, DI = a lemez száma, -- = a műsorrész száma a lemezen)
Ha már 24 műsorrészt beprogramozott, a program (Program) gomb megnyomására a "P" helyett a "C" jelzés jelenik meg.
3 Nyomja meg ismét a program (Program) gombot. Eredmény: A legelőször kiválasztott műsorrész száma jelenik meg a kijelzőn a "C" jelzéssel együtt. (C = Change = csere, megváltoztatás)
4 Annyiszor nyomja meg a "Program" gombot, amíg a megváltoztatni kívánt műsorrész száma meg nem jelenik.
5 Ha szükséges, nyomja meg a megfelelő közvetlen lemezlejátszás (Disc 1, Disc 2, Disc 3) gombot, hogy lemezt váltson.
6 Az egyes müsorrészeket a "CD I◀ vagy ▶▶" gomb megnyomásával választhatja ki.
7 A program gomb megnyomásával hagyja jóvá a változtatást.
8 A program meghallgatása érdekében nyomja meg a "CD ►" gombot.
Eredmény: Az elsőnek kiválasztott műsorrésszel kezdődően megkezdődik a program lejátszása.

Rádióadók vétele és beprogramozása

Beprogramozhat:

◆ 15 URH (FM) adót
♦ 8 középhullámú (MW) adót
7 hosszúhullámú (LW) adót (Az utóbbi kettő kiviteltöl függően változhat.)

1 Az üzemi (On/Standby ⏻) gomb megnyomásával kapcsolja be a készüléket.
2 Az előlapon lévő rádió/hullámhossz (TUNER/ BAND) gomb megnyomásával kapcsoljon rádió üzemmódra.
3 Az előlapon vagy a távvezérlőn lévő rádió/hullámhossz (TUNER/BAND) gomb ismételt megnyomásával kapcsoljon a kívánt hullámhosszra.

Eredmény: A kijelzőn megjelenik a megfelelő jelzés:

◆ FM (URH)
MW (középhullám)
◆ LW (hosszúhullám)

4 Hangolás módja Nyomja meg a hangolás módja (TUNING MODE) gombot

Manuális ..... Annyiszor, hogy a "MANUAL" jelzés jelenjen meg Automatikus... Annyiszor, hogy az "AUTO" jelzés jelenjen meg

5 Válassza ki a beprogramozni kívánt rádióadót:

Forgassa jobbra vagy balra a többfunkciós kiválasztógombot, aszerint, hogy növelni vagy csökkenteni akarja a frekvenciát vagy
♦ A távvezérlön nyomja meg a "TUNING √ vagy^" gombot
- Kézi hangolásnál gyorsabbá teszi a hangolást, ha nyomva tarta a gombot
Előfordulhat, hogy az automatikus hangolás olyan frekvenciánál is megáll, ahol nincs adó. Ilyen esetben álljon át kézi hangolásra.

6 Állítsa be a hangerőt:

Az előlapon lévő hangerőszabályozó (VOLUME) gomb elforgatásával vagy

A távvezérlön lévő "VOL + vagy -" gomb megnyomásával.

7 A mono/sztereo (MONO/ST) gomb megnyomásával kapcsoljon a szükséges mono vagy sztereo állásra.

Rádióadók vétele és beprogramozása (folytatás)

8 Ha a megtalált adót nem akarja beprogramozni, menjen vissza a 4-es lépésre és hangoljon egy másik adóra.

Egyébként:

a Nyomja meg a memória (Memory) gombot. Eredmény: Néhány másodpercre megjelenik a "PRGM" felirat.

b A hangolás le és fel (◀◀ Down 6p▶▶) gomb megnyomásával jelöljön ki egy programhely-számot 1 és 15 között.

c A "Memory" gomb megnyomásával programozza be az adót. Eredmény: Eltűnik a "PRGM" felirat és az adó beprogramozára került.

9 Ha több adó frekvenciáját is be akarja programozni, ismételje meg a 3 - 8 lépéseket.

A "PROGRAM" gomb használatával egy korábban kiválasztott programhelyre is programozhat be új adót.

Beprogramozott adók kiválasztása

Kívánság szerint választhat a beprogramozott rádióadók közül.

1 Az üzemi (On/Standby) gomb megnyomásával kapcsolja be a készüléket.
2 A távvezérlön lévő rádió/hullámhossz (Tuner/Band) gomb megnyomásával kapcsoljon rádió üzemmódra.
3 Az előlapon vagy a távvezérlőn lévő rádió/ hullámhossz (Tuner/Band) gomb megnyomásával kapcsoljon a kívánt hullámhosszra.
4 Annyiszor nyomja meg a hangolás módja (Tuning Mode) gombot, amíg meg nem jelenik a "PRESET" jelzés.
5 Forgassa jobbra vagy balra az előlapon lévő többfunkciós kiválasztógombot, amíg meg nem találja a kívánt rádióadót.
vagy
A távvezérlő " √ vagy ∧" gombjának megnyomásával válaszsza ki a kívánt programhely-számot.
Eredmény: Az adó műsora hallhatóvá válik.

A rádióvétel javítása

A rádióvétel minőségét javíthatja, ha:

♦ Mozgatja az "FM" huzalantennát vagy forgatja az "AM" keretantennát
Mielött rögzítené az URH (FM) és a közép- és hosszúhullámú (AM) adók vételére szolgáló antennát, először keresse meg a legjobb vételt biztosító helyzetet
Ha valamelyik URH adó vétele zajosnak bizonyul, nyomja meg a mono/sztereo (Mono/ST) gombot, aminek hatására sztereóból monoba kapcsolja a készüléket. Ennek hatására a vétel minősége javulni fog (de a műsort sztereo helyett monoban fogja hallani).

Néhány szó a rádiós adatszolgáltatásról (RDS)

A készülék alkalmas az RDS (Radio Data System) adások vételére, és az RDS URH adók által sugárzott különböző információk, mint adó azonosító-, rádió szöveg, óraidő és 17 műsor-típus (Hírek, Rock, Klasszikus, stb.) Kijelzésére.

1 Nyomja meg az üzemi kapcsolót (On/Standby ⏻).
2 Hangoljon egy URH (FM) rádióadóra. A rádióadók vételét lásd a 13. Oldalon. Az "FM"-jelzés és az adó frekvenciája megjelenik a kijelzőn. Ha a behangolt rádióadó RDS információkat is sugároz, a kijelzőn megjelnik az "RDS"-jelzés.
3 Az RDS-kijelző (RDS DISPLAY) gomb megnyomásával válassza ki a kívánt RDS kijelzési módot.

vagyis: rádióadó neve, rádiós szöveg, óraidő és az adó frekvenciája

RDS adatokat csak az URH adók sugároznak.

Az RDS kijelzési módok leírása

1. PTY (Program Type = műsor-típus): Kijelzi az éppen sugárzott rádióadás típusát.
2. PS NAME (Program Service Name = rádióadó neve): A rádióadó nevét mutatja, ami 8 karakterből állhat.
3. RT (Radio Text = rádiós szöveg): Dekódolja a rádióadó által sugárzott szöveges információt (ha van ilyen), és max. 64 karakterű szöveggé formálja.
4. CT (Clock Time = óraidő): Dekódolja az óraidőt a frekvenciából. Az adók egy része nem sugároz "PTY, RT vagy CT" információt, ezért ezek nem jelennek meg minden esetben.
5. TP (Traffic Program = közlekedési információk szolgáltatása) Jelzi, hogy az adó alkalmas-e közlekedési információk vételére.
6. TA (Traffic Announcement = közlekedési információk bejelentése): A jelzés villogása azt mutatja, hogy a közlekedési információk bejelentése éppen folymatban van.
7. EON (Enhanced Other Networks Information): Más hálózatok által sugárzott információk vételének lehetősége.

Rádiós adatszolgáltatási mód kijelzése

PS NAME (rádióadó neve)

A rádióadó nevét mutatja

Az RDS-kijelző (RDS Display) gomb megnyomásával válassza ki a rádióadó neve (PS NAME) kijelzést.

♦ A "PS NAME"-jelzés megjelenik a kijelzőn.
Ha sugároz ilyen információt az adó, az adó neve (Petőfi, Bartók, Juventus, stb.) megjelenik a kijelzön.
Ha nem sugároz ilyen információt az adó, az adó frekvenciája látható a kijelzön.

Ha az adó sugározza az adó nevét, az akkor is kijelzésre kerül, ha nem nyomja meg az "RDS Display" gombot.

RT (rádiós szöveg)

A rádióadó által sugárzott karaktereket mutatja.

Az RDS-kijelző (RDS Display) gomb megnyomásával válassza ki a rádiós szöveg (RT) kijelzést.

◆ Az "RT"-jelzés megjelenik a kijelzön.
Ha sugároz ilyen információt az adó, az megjelenik a kijelzön.
Ha nem sugároz ilyen információt az adó, a kijelzőn megjelenik a "NO RT" (nincs rádiós szöveg) felirat.

CT (óraidő)

Az RDS óraidőt állítja be.

Az RDS-kijelző (RDS Display) gomb megnyomásával válassza ki az óraidő (CT) üzemmódot.

Mivel az óraidő-információ dekódolása 2 percet vesz igénybe, ezért az óraidő nem jelenik meg azonnal.
Ha az adó nem sugároz óraidót, a kijelzön megjelenik a "NO CT" (nincs óraidő) felirat.

Műsor-típus (PTY) kijelzése és műsortípus szerinti keresés (PTY-SEARCH)

A műsor-típus információ azonosító jelzést tartalmaz, aminek alapján az URH rádió felismeri az egyes URH adók fajtáját.
A "PTY" gomb megnyomására az alábbi 17 műsor-típus jelenik meg a kijelzőn.

Kijelzés	Műsor-típus
NEWS (hírek)	♦ Hírek, beleértve a közleményeket és riportokat
AFFAIRS (események)	♦ Különböző témák, beleértve a pillanatnyi eseményeket, ismeretterjesztést, párbeszédeket és elemzéseket.
INFO (információ)	♦ Információk, beleértve a fontosságot és az intézkedéseket, ismétlődő és várható eseményeket, a vásárlókat érdeklő kérdéseket, orvosi témákat, stb.
SPORT (sport)	♦ Sportok
EDUCATE (oktatás)	♦ Oktatás
DRAMA (dráma)	♦ Rádiójátékok, sorozatok, stb.
CULTURE (kultúra)	♦ Nemzeti vagy helyi kultúrális témák, beleértve a vallási és szociális kérdéseket, nyelveket, szinházat, stb.
SCIENCE (tudomány)	♦ Természettudomány és technológia
VARIED (vegyes)	♦ Egyéb prózai, szórakoztató programok (vetélkedők, játékok), interjúk, vígjátékok, szatirikus darabok, stb.
POP M (rockzene)	♦ Popzene
ROCK M (rockzene)	♦ Rockzene
M.O.R.M. (szórakoztató zene)	♦ Szórakoztató zene; időnként kórusművek vagy rövid darabok
LIGHT M (könnyűzene)	♦ Könnyű klasszikus zene, hangszeres és kórusművek
CLASSIC (klasszikus)	♦ Komoly klasszikus zene, zenekari darabok, szimfóniák, kamarazene, operák
OTHER M (egyéb zene)	♦ Egyéb zene, jazz, R&B, country
ALARM (riasztás)	♦ Riasztás
TRAFFIC (közlekedés)	♦ Közlekedési információk

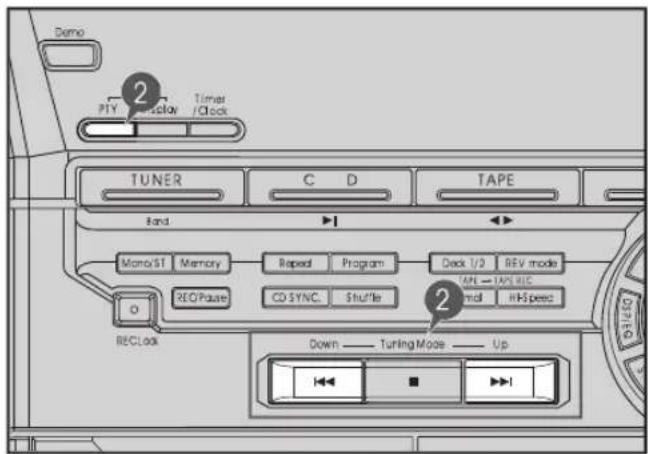

PTY-SEARCH (műsor-típus szerinti keresés)

1 Hangoljon egy olyan URH (FM) rádióadóra, amelyik sugároz műsor-típus kijelzést.

♦ A rádióadók vételét lásd a 13. oldalon.
Ha a behangolt rádióadó RDS információkat is sugároz, a kijelzőn megjelnik az "RDS"-jelzés.

2 Nyomja meg műsor-típust (PTY) kiválasztó gombot.

A műsor-típus fajtája (hírek, események, stb.) kijelzésre kerül a kijelzőn.
A hangológomb ( vagy ) megnyomásával válassza ki a kívánt műsor-típust.

Ha az adó nem sugároz műsor-típus információt, a kijelzőn megjelenik a "NO PTY" (műsor-típus információ nem kerül sugárzásra) jelzés.

Amikor kiválasztja a műsor-típus fajtáját (a kijelzőn megjelenik a műsor-típusnak megfelelő jelzés), nyomja meg még egyszer a "PTY" gombot, hogy elindítsa az automatikus műsor-típus szerinti keresést.
Ha az automatikus keresés közben egy, a behangolt adóval azonos fajtájú műsor-típust talál a készülék, a keresés befejeződik.

Ha az automatikus keresés közben a készülék nem talál a behangolt adóval azonos fajtájú műsor-típust, a keresés abbamarad, és visszatér az eredeti adó.

Magnókazetta hallgatása

♦ Mindig gondosan bánjon a kazettákkal részletesebben lásd a tudnivalókat "A magnókazetták kezelésével kapcsolatos tanácsok"-nál a 24. oldalon.

1 Az üzemi (On/Standby ⏻) gomb megnyomásával kapcsolja be a készüléket.
2 Az előlapon lévő "TAPE" gomb megnyomásával kapcsoljon magnó üzemmódba.
3 Nyissa ki az 1. vagy a 2. magnó kazettatartó rekeszének ajtaját úgy, hogy megnyomja a megfelelő oldali ajtót ott, ahol a "PUSH EJECT ( △ )" jelzés látszik.
4 Tegyen be egy müsoros kazettát úgy, hogy a kazettának az az éle, ahol kilátszik a szalag, lefelé nézzen.
5 Nyomja meg a kazettatartó ajtaját, hogy az kattanó hanggal a helyére pattanjon.

Eredmény: Attól függően, hogy melyik magnót választotta, a szalaghossz-számláló előtt megjelenik az "1" vagy a "2" szám.

Ha mindkét magnóba tett kazettát, a készülék azt a magnót választja, amelyikbe másodszor tette be a kazettát.

6 Ha két kazettát helyezett a készülékbe, az előlapon vagy a távvezérlön lévő magnó-kiválasztó (DECK 1/2) gomb megnyomásával válassza ki a lejátszani kívántat.

Eredmény: Attól függően, hogy melyik magnót választotta, a kijelzőn megjelenik a "TAPE 1" vagy a "TAPE 2" jelzés.

A meghallgatni kívánt oldal az:	Nyomja meg a lejátszás ... gombot
"A" oldal......	TAPE (◀▶) (1. és 2. Magnónál)
"B" oldal......	TAPE (◀▶) (Csak a 2. Magnónál)
Eredmény: Megkezdődik a lejátszás.

8 Amikor állj állapotban van a magnó, kívánság szerint, kiválaszthatja az alábbi üzemmódok valamelyikét:

Cél:	Nyomja meg a ... gombot

Gyorscsévélés hátra

Gyorscsévélés előre

CD-lemez szinkronfelvétele

CD-lemez műsorát magnókazettára kétféle módon veheti fel.

♦ Szinkronizált felvétellel
Közvetlen felvétellel

Ez az üzemmód lehetővé teszi a kiválasztott CD-lemez vagy műsorrész lejátszásának és a magnófelvétel megkezdésének szinkronizálását.

1 Az üzemi (On/Standby ⏻) gomb megnyomásával kapcsolja be a készüléket.
2 Tegyen egy üres kazettát a 2. Magnóba.
3 Az elölapon lévő "CD" gomb megnyomásával álljon CD üzemmódba.
4 Tegyen be egy CD-lemezt.
5 Válassza ki a kívánt lemezt.
6 Válassza ki a kívánt műsorrészt és nyomja meg a CD szinkron-indítás (CD SYNC.) gombot, ill. ha a teljes lemezt fel akarja venni, a "CD SYNC." gomb közvetlen megnyomásával elindít-hatia azt.
Eredmény: A kijelzön megjelenik a "REC" jelzés és megkezdődik a felvétel.

7 ... megállítása Nyomja meg a ...

A CD-lemez felvételének

és lejátszásának ...... " ■ " gombot

CD-lemez felvétele

Közvetlen felvétel esetén a CD-lemez bármelyik műsorrészével kezdheti a felvételt.

♦ Felvétel csak a 2. magnóval készíthető.
A hangerőszabályozó állásának nincs jelentősége, mert az nem befolyásolja a felvételt.

1 Az üzemi (On/Standby ⏻) gomb megnyomásával kapcsolja be a készüléket.
2 Tegyen egy üres kazettát a 2. Magnóba.
3 Az elölapon lévő "CD" gomb megnyomásával álljon CD üzemmódba.
4 Tegye be a CD-lemezt.
5 Válassza ki a kívánt lemezt.
6 Válassza ki a kívánt műsorrészt, és az előlap vagy a távvezérlő "▶II " gombjának megnyomásával hozza pillanat állj helyzetbe a CD-játszót.
7 Nyomja meg a felvétel pillanat állj (REC/Pause) gombot. Eredmény: A "REC" jelzés villog.
8 Nyomja meg a "▶II" gombot, hogy megkezdődjön a műsorrész lejátszása.
Eredmény: A műsorrész felvételre kerül a kazettára.
9 Befejezéskor nyomja meg távvezérlő vagy az előlap állj (■) gombját, hogy megálljon a felvétel.

Rádióműsor felvétele

A kiválasztott rádióműsort felveheti kazettára.

♦ Felvétel csak a 2. magnóval készíthető.
A hangerőszabályozó állásának nincs jelentősége, mert az nem befolyásolja a felvételt.

1 Az üzemi (On/Standby ⏻) gomb megnyomásával kapcsolja be a készüléket.
2 Tegyen egy üres kazettát a 2. Magnóba.
3 Tegyen egy üres kazettát a 2. Magnóba.
4 Nyomja meg a távvezérlön vagy az előlapon a hangolás fel vagy le gombot.
5 Nyomja meg a felvétel/pillanat állj (REC/ Pause) gombot.

Eredmény: A "REC" jelzés piros színnel jelenik meg a kijelzőn és megkezdődik a felvétel.

6 Befejezéskor nyomja meg a távvezérőn a 2. magnó állj (■) gombját vagy az előlapon az állj (■) gombot, hogy megálljon a felvétel.

Magnókazetta másolása (DUBBING)

Az 1. magnóban lévő kazettát átmásolhatja a 2. magnóban lévő kazettára. Két lehetőség áll rendelkezésre:

♦ Másolás normal sebességgel
♦ Gyorsmásolás

A hangerőszabályozó állásának nincs jelentősége, mert az nem befolyásolja a felvételt.
Vigyázzon, hogy a műsoros kazettát nehogy a 2. magnóba tegye, mert a felvétel elindításakor az törlődik.

1 Az üzemi (On/Standby ⏻) gomb megnyomásával kapcsolja be a készüléket.
2 Tegyen egy üres kazettát a 2. Magnóba.
3 A másolandó kazettát tegye az 1. Magnóba.

4 A kazetta másolása ... Nyomja meg a ... gombot

normál sebességgel ...... normal másolás (Normal) gyors sebességgel ...... gyorsmásolás (HI-Speed)

Eredmény: A másolásnak megfelelő jelzések megjelennek a kijelzőn és az 1. magnóban lévő kazetta műsora átmásolódik a 2. magnóban lévő kazettára.

5 A másolás befejezésekor nyomja meg az előlapon az állj (■) gombot, vagy a távvezérlön mindkét magnó állj (■) gombját.

A kazetta lejátszási módjának kiválasztása (Csak a 2. Magnónál)

A mini audio toronyba épített magnó háromféle módon képes lejátszani a kazettát, lehetővé téve ezzel a kazetta mindkét oldalának automatikus lejátszását.

Annyiszor nyomja meg a szalagmozgás üzemmódválasztó (REV mode) gombot, amíg meg nem jelenik a kívánt jelzés.

Kijelzés ...	A készülék lejátssza a ...
	Kazetta egyik oldalát,utána megáll a szalag
	A kazetta egyik oldalátA kazetta másik oldalát, utána megálla szalag
	A kazetta mindkét oldalát folyamatosan,amíg meg nem nyomja az állj gombot

A lejátszás időzítésének beprogramozása

A beépített időzítő (TIMER) lehetővé teszi a készülék be- vagy kikapcsolását a beprogramozott időpontban.

Például: Minden reggel zenére akar felébredni.

Ha azt akarja, hogy az időzítés többé már ne kapcsolja be vagy ki automatikusan a készüléket, törölnie kell az időzítést.

Az időzítés beállítása előtt ellenőrizze, hogy az óra pontosan be van-e állítva.

A beállításra minden lépésnél néhány másodperc áll rendelkezésre. Ha már eltelt ez az idő, újra kell kezdenie az egészet.

Az üzemi (On/Standby ⏻) gomb megnyomásával kapcsolja be a készüléket.

Nyomja meg az időzítő/óra (Timer/Clock) gombot, hogy a kijelzőn megjelenjen a "TIMER" jelzés.

Nyomja meg a jóváhagyó (Enter) gombot. Eredmény: Néhány másodpercre megjelenik a bekapcsolási idő (ON TIME) jelzés és egy már korábban beállított bekapcsolási időpont beállíthatja a kívánt időpontot.

Állítsa be a bekapcsolási időpontot.

a A többfunkciós kiválasztógomb elfordításával állítsa be az óra-értéket.
b Nyomja meg az "Enter" gombot. Eredmény: A perc-értékek kezdenek el villogni.
c A többfunkciós kiválasztógomb elfordításával állítsa be a perc-értéket.
d Nyomja meg az "Enter" gombot. Eredmény: Néhány másodpercre megjelenik a kikapcsolási idő (OFF TIME) jelzés és egy már korábban beállított kikapcsolási időpont beállíthatja a kívánt időpontot.

Állítsa be a kikapcsolási időpontot.

a A többfunkciós kiválasztógomb elfordításával állítsa be az óra-értéket.
b Nyomja meg a jóváhagyó (Enter) gombot. Eredmény: A perc-értékek kezdenek el villogni.
c A többfunkciós kiválasztógomb elfordításával állítsa be a perc-értéket.
d Nyomja meg az "Enter" gombot. Eredmény: A kijelzőn megjelenik a "VOL XX" jelzés, ahol az "XX" egy már korábban beállított hangerőszabályozó beállítás.

A hangolás le és fel gombok megnyomásával állítsa be a hangerőszintet és nyomja meg az "Enter" gombot.

Eredmény: A kijelzön a kiválasztásra szánt műsorforrás jelzése jelenik meg.

A többfunkciós kiválasztógomb elfordításával válassza ki a bekapcsoláskor aktív műsorforrást.

Ha a választott hangforrás: A következőket kell tennie:

magnó (TAPE) ......	Mielőtt készenléti állapotba kapcsolja a készüléket, tegyen be egy műsoros kazettát az egyik magnóba
rádió TUNER) ......	a Nyomja meg az "Enter" gombot.b A többfunkciós kíválasztó-gomb elfordításával válassza ki a hullám-sávot (FM vagy AM)c Nyomja meg az "Enter" gombot.d A többfunkciós kíválasztó-gomb elfordításával válasszon ki egy beprogramozott adót.
CD-játszó (CD)......	a Tegyen be egy vagy több CD-lemezt.b Válassza ki a kívánt lemezt.

A "ENTER" gomb megnyomásával hagyja jóvá a beállítást.

Az üzemi (On/Standby ⏻) gomb megnyomásával kapcsolja készenléti állapotba a készüléket.

Eredmény: Az órajelzés bal alsó sarkában megjelenő "☐" jel mutatja, hogy be van állítva az időzítés. A kívánt időpontban automatikusan be- és kikapcsolódik a készülék.

Ha a be- és kikapcsolási időpont azonos, a hiba (ERROR) szó jelenik meg a kijelzön.

Védelem felvétel közben

Nyomja meg a felvételi védelem (REC Lock) gombot.

Amikor a felvételi védelem LED világít, minden kezelőgomb hatástalanná válik, kivéve a hangerőszabályozót és a "Demo" gombot.
- Ennek az üzemmódnak a bekapcsolása megakadályozza azt, hogy más gombok megnyomására megálljon a felvétel.
Amikor be van kapcsolva a felvételi védelem (viládít a LED), ne nyissa ki a kazettatartó ajtaját.
Kikapcsolja az üzemmódot, ha újra megnyomja a "REC Lock" gombot.

Az időzítés kikapcsolása

Ha egyszer beállította az időzítést, az automatikusan működik, és az aktív állapotát a "TIMER" jelzés mutatja. Ha a továbbiakban nem akarja működtetni az időzítést, ki kell kapcsolnia.

Az időzítést bármikor, a készülék bekapcsolt vagy készenléti állapotában is, kikapcsolhatja.

Cél:	Nyomja meg a "Timer-On/Off" gombot ...
Az időzítés kikapcsolása ...	EgyszerEredmény: A "○" jelzés eltűnik.
Az időzítés úbóli bekapcsolása...	KétszerEredmény: A "○" jelzés újra megjelenik.

Némítás

Átmenetileg kikapcsolhatja készüléke hangját.

Például: Megszólal a telefon és fel akarja venni.

1 Nyomja meg a távvezérlön a némítás (Mute) gombot.
2 A hang visszakapcsolása (a korábbival azonos hangerővel) érdekében újra nyomja meg a "Mute" gombot vagy a hangerő (VOL.) Gombokat.

Hangzásképek/térhatás kiválasztása

Készüléke gyárilag beprogramozott hangszínszabályzó állásokat - un. hangzásképeket - és tér ill. teremhangzások létrehozására képes hangprocesszort (DSP) tartalmaz, amelyek lehetővé teszik, hogy a magas- és mélyhangok arányát a hallgatott zene függvényében válaszhassa ki és térhatást élvezhessen. A "DSP"-t mint különleges hangot jelentő teret vagy helyet lehet meghatározni. A készülékében lévő processzor háromféle hangzás létrehozását teszi lehetővé, így gyakorlatilag az eredeti hangot élvezheti.

A kívánt hatás kiválasztása érdekében nyomja meg az előlapon vagy a távvezérlőn a térhatás/hangzásképek (DSP/EQ) gombot. A gombnyomásokra a következő sorrend szerint váltják egymást a hangzásképek: "CLASSIC (klasszikus), ROCK (rock), POP (pop), CINE-MA (mozi), HALL (koncertterem), LIVE (élő zene), DISCO (diszkó), PASS (lineáris)

Hangzásképek (EQ)

PASS......	Normál, lineáris átvitel
POP......	A pop zenéhez illeszkedő hangzás
ROCK......	A rock zenéhez illeszkedő hangzás
CLASSIC......	A klasszikus zenéhez illeszkedő hangzás

A kijelzőn a hangzáskép bekapcsolását a szó előtt megjelenő piros nyíl jelzi kivéve a lineáris állást (PASS), aminek nincs jelzése.

Térhatás módok (DSP)

CINEMA(mozi)

HALL(koncertterem)

LIVE(élő hangzás)

DISCO(diszkó)

Erőteljes hangzás / Térhatás

A készülékbe erőteljes hangzást és térhatást biztosító áramkört építettek.

Az erőteljes hangzás bekapcsolásával a mély és magas hangok aránya kétszeresére nő, növelve a valósághoz hű hangzás érzetet. A térhatással a hagyományos sztereo hang szélesebbé, még élet-hübbé változik. Azt az érzést kelti, mintha a hallgató a zene kellős közepén helyezkedne el, és a zene hangjai körülölelnék.

Nyomja meg az előlapon az erőteljes hangzás/térhatás (Power/Surround) gombot, amíg meg nem kapja a kívánt hatás kijelzését. Az egyes gombnyomásokra, a kijelzések a következő sorrend szerint váltják egymást.

"POWER SOUND, POWER SURROUND, OFF" vagyis: erőteljes hangzás, térhatás és kikapcsolt helyzet.

Automatikus kikapcsolás

Amikor egy CD-lemezt vagy kazettát hallgat, beállíthatja, hogy a készülék automatikusan kikapcsolódjon.

Például: Zene hallgatása közben akar elaludni.

1 Nyomja meg az automatikus kikapcsolás/el-alvás (AI Off/Sleep) gombot. Eredmény: Megkezdődik a lejátszás és a kijelzőn a következő jelzés jelenik meg: fejhalkátkárs 90 MIN (90 perc)

2 Többször nyomja meg az "AI Off/Sleep" gombot, ha látni akarja, hogy kikapcsolás előtt még mennyi ideig működik a készülék. Választási lehetőségek:

Amikor akarja:

- Az automatikus kikapcsolás/elalvás gomb megnyomásával ellenőrizheti a kikapcsolásig még hátra lévő időt. - Az 1 és 2 lépések megismétlésével a még hátralévő időt megváltoztathatja.

3 Annyiszor nyomja meg az "AI Off/Sleep" gombot, amíg meg nem jelenik az "AI SLEEP" jelzés. Eredmény: A CD-lemez vagy a kazetta végénél a készülék automatikusan kikapcsolódik.
4 Az elalvás (SLEEP) vagy az automatikus kikapcsolás (Al OFF) üzemmód érvénytelenítése érdekében annyiszor nyomja meg az "Al Off/Sleep" gombot, amíg meg nem jelenik az "OFF" (kikapcsolva) jelzés a kijelzőn.

A mélyhangok kiemelése

Készüléke egy mélyhangkiemelő áramkört tartalmaz, aminek jelölése: S.Bass (az angol "Super Bass Sound" rövidítése). Ennek bekapcsolásával a hang erőteljesebbé és élethübbé válik.

1 Nyomja meg a mélyhangkiemelés (S.Bass) gombot.
Eredmény: A kijelzön néhány másodpercre megjelenik az "S.Bass" felirat.
2 A mélyhangkiemelés kikapcsolása érdekében újra nyomja meg az "S.Bass" gombot.

Fejhallgató csatlakoztatása

Mini audio tornyához fejhallgatót is csatlakoztathat, így a szobában lévő többi személy zavarása nélkül hallgathat zenét vagy rádióműsorokat. A fejhallgató csatlakozója ∅ 6.3 mm átmérőjű legyen vagy pedig szükség van egy csatlakozó átalakítóra ( ∅ 3.5 mm → ∅ 6.3 mm).

BIZONZS) csatlakoztassa. Eredmáegbájóz Negydítászkáhasodzéhoz Inégydítőszéval.

Dolby Pro Logic

A Dolby Pro Logic tulajdonságai, valamint a középső és hátsó hangsugárzók teljes mértékben a házi mozi hangzást biztosítanak.

Lézer vagy video CD-lemezek amelyek speciális négy-csatornás (bal, jobb, középső, háttér) hanggal lettek felvéve, és a hang irányítottságára vonatkozó jellemzőket is tartalmazzák lejátszásá nak hatására döbbenetesen realisztikus hangzás veszi körül a hallgatót, amivel új audio/vizuálisélményt nyújtanak.

A hangsugárzók elhelyezése

Ahhoz, hogy Dolby Pro Logic rendszerrel az optimális hatást kapja, nagyon fontos, hogy megfelelően helyezze el a hangsugárzókat. Az alábbi ábrát tanulmányozva, keresse meg szobájában a hangsugárzók legjobb pozicióját.

1 Első (FRONT) hangsugárzók

2 Középső (CENTER) hangsugárzó

A középső hangsugárzót az első két hangsugárzó közé helyezze.

3 Háttér (SURROUND) hangsugárzók

A háttérsugárzókat közvetlenül hallgatási hely két oldalára, vagy attól egy kicsivel hátrébb helyezze.

Amikor a "DOLBY PRO LOGIC" DABYEQ gombbal a kikapcsolt állást választja, a középső és háttérsugárzókból nem hallatszik hang.

A középső hangsugárzó csak akkor szól, ha bekapcsolt állásba hozta a "DOLBY PRO LOGIC" gombot.

A hangsugárzók szintjének beállítása

A készülék beépitett jelgenerátort tartalmaz, amelyik egymás után zajjelet küld minden egyes csatornára. A hallgatási helyen úgy szabályozza a hangerőt, hogy minden hangsugárzóból azonos hangerővel szóljon a hang. A beállítást a távvezérlővel végezze.

1 A "DOLBY PRO LOGIC" gombbal állítsa be a "NORMAL" állást.

2 Nyomja meg a vizsgáló hang (TEST) gombot.

A zajgenerátor jele egymás után, a következő sorrendben, jut a csatornákra:

L: bal hangsug. → R: jobb hangsug. REAR: háttérsug. ← CNTR: középső hs.

3 Amikor a középső vagy a háttérsugárzók szólnak (a kijelzőn megjelenik a "CNTR" vagy a "REAR" felirat), a szintszabályzó gombokkal (LEVEL Down és Up) úgy szabályozza a hangerőt, hogy az azonos legyen az első bal és jobb hangsugárzóból szóló hanggal. A két első hangsugárzó balanszát szintén e gombokkal állíthatja be, amikor az "L" vagy az "R" jelzés látszik.

4 A vizsgáló hang (TEST) gomb újbóli megnyomására a zajjel megszűnik.

A balansz beállítása után, a hangerősséget a következőképpen változtathatja meg:

♦ Nyomja meg a távvezérlőn az "L-CH", az "R-CH", a "CENTER"RA" (bal-, jobb, középső-háttércsatorna) gombot.

Amikor az "L, R, CNTR vagy REAR" jelzések látszanak, nyomja meg a a szintszabályzó gombokkat (LEVEL Down és Up).

A késleltetési idő megváltoztatása

A háttérsugárzókra a hang, az első hangsugárzókhoz képest, néhány mp időeltolódással érkezik. A kezdetben beállított időeltolódás 20 ms.

Ezt az értéket megváltoztathatja, ha a távvezérőn lévő késleltetési idő (Delay) gomb megnyomásával "NORMAL/PHANTOM" üzemmódba kapcsol, és a kijelzőn megjelenik a "20(25, 15) MS" felirat.

DOLBY PRO LOGIC üzemmódok

Nyomja meg a "Dolby Pro Logic" gombot.

A normal (NORMAL) üzemmód kapcsolódik be, és a lejátszott hang "DOLBY PRO LOGIC" hatású lesz.

A "DOLBY PRO LOGIC" üzemmód kikapcsolása lsmételten nyomja meg a "DOLBY PRO LOGIC" gombot, amíg meg nem jelenik a kijelzőn a "DB-OFF" jelzés.

További DOLBY PRO LOGIC üzemmódok

A készülék a normal (NORMAL) üzemmódon kívül még látszólagos (PHANTOM) és 3-utas sztereo (DB 3 CH) üzemmódba is kapcsolható.

"PHANTOM" üzemmód: Ezt akkor kapcsolja be, ha középső hang-sugárzó nem kapcsolódik a rendszerhez. A középső csatorna jele a bal és jobb hangsugárzókon oszlik meg.

"DB 3 CH" üzemmód: Ezt akkor kapcsolja be, ha háttérsugárzók nem csatlakoznak a rendszerhez. A háttérhang-csatorna jelét is az első hangsugárzók sugározzák.

A látszólagos (PHANTOM) vagy a 3-utas sztereo (DB 3 CH) üzemmód kíválasztása A "DOLBY LOGIC" gomb megnyomására az üzemmódok a következők szerint váltják egymást:

A hangforrástól vagy a hallgatási feltételektől függően lehet, hogy a háttérhang nem érvényesül, annak ellenére, hogy bekapcsolta a "DOLBY PRO LOGIC" üzemmódot.

A teljes "DOLBY PRO LOGIC" háttérhang nem érvényesül, ha olyan lemezt játszik le, amelyiken nem szerepel a "BOLBY PROLOGIC" jelzés. Ebben az esetben kapcsolja be helyette valamelyik "DSP" üzemmódot.

TM A Dolby áramkör a Dolby Laboratories Licensing Corporation licensze alapján készült. A "DOLBY", a "kettős D" jelzés ☒ és a "PRO LOGIC" a Dolby Laboratories Licensing Corporation védjegyei.

Külső készülék csatlakoztatása

Az audio torony hangminőségét kihasználva, más, külső hangforrást is hallgathat, hozzákapcsolva azt a készülék külső bemenetéhez.

Például:

Televíziót
♦ Videolemez-játszót
♦ DAT vagy DČC magnót
◆ Hi-Fi sztereo videomagnót

Ahhoz, hogy a külső berendezést csatlakoztatni tudja az audio toronyhoz, az szükséges, hogy az illető készüléknek legyen hangkimenete (AUDIO OUT), valamint kell még egy, mindkét végén RCA csatlakozókkal ellátott, hangfrekvenciás kábel.

1 Kapcsolja készenléti helyzetbe az audio tornyot, majd ennek és a külső készüléknek is húzza ki a hálózati csatlakozóját a konnektorból.
2 A hangfrekvenciás kábelt csatlakoztassa az audio torony hátoldalán található "AUX IN" (külső bemenet) jelölésű csatlakozóhoz.

Csatlakoztassa a ... ... jelü csatlakozóhoz

Piros csatlakozót ...... az "R" (jobb)

Fehér csatlakozót ...... az "L" (bal)

Az optimális hangminőség érdekében, ne cserélje fel a jobb és a bal csatornát.

3 Dugja vissza mindkét hálózati csatlakozót a konnektorba és az üzemi On/Standby ( ) gomb megnyomásával kapcsolja be az audio tornyot.
4 Az előlapon lévő "AUX" gomb megnyomásával álljon külső készülék üzemmódra.

Eredmény: Megjelenik az "AUX" felirat a kijelzön.

5 Kapcsolja be a külső készüléket.
6 Kívánság szerint állítsa be a hangerőt és a hangzásképeket.

Például: Egy filmet néz és élvezni akarja a sztereo hangzást, mintha a moziban ülne (feltéve, hogy az eredeti hang sztereo).

CD digitális kimeneti-csatlakozó (CD DIGITAL OUT)

E csatlakozón jelenik meg a CD-játszó digitális kimeneti jele. Digitális audio készüléket (DAT magnó, MD recorder, stb.) optikai kábellel csatlakoztasson a kimeneti csatlakozóhoz.

A porvédő sapkát (1) távolítsa el a CD-játszó digitális kimeneti csatlakozójáról (CD DIGITAL OUT). Ezután csatlakoztassa az optikai kábelt a digitális kimeneti csatlakozóhoz.

Amikor nem csatlakoztat készüléket a "CD DIGITAL OUT" csatlakozóhoz

Tegye vissza a porvédő sapkát.

Biztonsági óvintézkedések

A következő rajzos ábrák a mini audio torony használatával és mozgatásával kapcsolatos óvintézkedésekre hívják fel a figyelmet.

Működési feltételek:

Környezeti hömérséklet

5-35℃

Légnedvesség .. 10-75 %

Ne helyezzen virágcserepet vagy vázát a készülék tetejére. Az ezekből kijutó nedvesség veszélyes áramütéshez vagy a készülék meghibásodásához vezethet. Ha ez előfordul, azonnal húzza ki a hálózati csatlakozót a konnektorból.

Ha hosszabb ideig nem használja a távvezérlőt, vegye ki az elemeket. A kiszivárgó elektrolit komoly kárt tehet a távvezérlőben.

Ne tegyen súlyos tárgyat a hálózati vezetékre. A sérült hálózati kábel a készülék meghibásodását (tűzveszélyt) vagy elektromos áramütést okozhat.

Ne tegye ki a készüléket közvetlen napfény vagy egyéb hőforrásból eredő sugárzás hatásának. Ezek túlmelegedést és a készülék tönkre menetelét okozhatják.

Vihar esetén húzza ki a hálózati csatlakozót a konnektorból. A villámláskor fellépő feszült-ségcsúcsok kárt tehetnek a készülékben.

Ne használja túl nagy hangerővel a fejhallgatót. A fejhallgatónak hosszú időn keresztül, nagy hangerővel történő használata hallás-

Ne távolítsa el a készülék burkolatát. A készülék belsejében hálózati feszültség alatt lévő részek vannak, amelyek elektromos áramütést okoznak.

A készülék tisztítása

Ahhoz, hogy mini audio tornya a lehető legnagyobb megelégedésére szolgáljon, rendszeres időközönként tisztítania kell a következő részeket:

◆ A külső burkolatot
◆ A CD-játszót
♦ A kazettás magnókat

A hálózati csatlakozót mindig húzza ki a konnektorból:

♦ A tisztítás megkezdése előtt
♦ Ha hosszabb ideig nem használja a készüléket

Külső burkolat

Enyhe mosószerrel kissé megnedvesített puha törlőruhával tisztítsa a külső felületet. Ne használjon súrolóport, folyékony és aeroszolos tisztítószereket. Vigyázzon, hogy folyadék soha ne jusson a készülék belsejébe.

CD-játszó

A CD-lemezeket, ha elszennyeződtek, lejátszás előtt törölje át egy puha, szöszmentes textíliával. Á hagyományos lemezeknél alkalmazható tisztítószert ne használja CD-lemezeknél. Gondosan, a közepétől a széle felé haladva, végezze a törlést.

Kazettás magnók

1 Az állj/nyitó (■/▲) gombok megnyomásával nyissa ki mindkét magnó kazettatartójának ajtaját.
2 Egy vattás végű tisztító pálcát mártson az erre a célra szolgáló speciális tisztító folyadékba, és törölje át a:

Fejeket (1)

♦ Nyomógörgőket (2)
♦ Hangtengelyeket (3)

Ha hosszabb ideig nem használja a távvezérlőt, vegye ki az elemeket, hogy az azokból esetlegesen kifolyó elektrolit ne okozzon kárt.

Bár készüléke nagyon strapabíró, mégse helyezze azt nagyon poros, rázkódásnak vagy magas hömersékletnek kitett helyre (fütőtest közelébe vagy ahol közvetlen napfény éri, stb.)
Ha használat közben kellemetlen szagot érez, azonnal húzza ki a hálózati csatlakozót a konnektorból és forduljon szakemberhez.

CD-lemezek kezelésével kapcsolatos tanácsok

Gondosan bánjon a CD-lemezekkel. Mindig az élénél fogja meg, hogy ujjlenyomatok ne szennyezzék a fényes, müsoros felületet.
♦ A lejátszás befejeztével mindig tegye vissza a CD-lemezt a tokjába.
Ne ragasszon papírt vagy ragasztószalagot a lemezre, és ne írjon a címkés felületre.
Tisztítás céljából egy tiszta, szöszmentes, puha textíliával törölje át a lemezeket.
♦ Olyan tiszta helyen tárolja a lemezeket, ahol nincsenek kitéve közvetlen napsugárzásnak vagy magas hőmérséklet hatásának.
Csak az itt látható "COMPACT DISC" jelzéssel ellátott CD-lemezeket használjon.

Magnókazetták kezelésével kapcsolatos tanácsok

♦ Ellenőrizze, hogy a kazettában lévő szalag megfelelően feszes-e.
Ha egy kazetta műsorát meg akarja őrizni, és megóvni a véletlen törlés ellen, törje ki a kazetta felső élén lévő, véletlen törlést megakadályozó, lemezkét. Ha később mégis felvételt akar készíteni ilyen kazettára, egyszerűen fedje le a nyílást egy ragasztószalag csíkkal.
◆ A lejátszás befejeztével mindig tegye vissza a kazettát a dobozába.
♦ Olyan tiszta helyen tárolja a kazettákat, ahol nincsenek kitéve közvetlen napsugárzásnak vagy magas hömérséklet hatásának.
♦ Ne használjon 120 perces kazettákat, mert az ezekben lévő szalag nagyon vékony és könnyen megsérülhet.

Mielőtt a szervizhez fordulna

Az mindig egy kis időt vesz igénybe, hogy az ember kellően megismerkedjen egy új készülékkel. Ha az alábbiakban megadott problémák bármelyike felmerülne, próbálja ki a javasolt megoldást. Ezzel esetleg időt takaríthat meg és elkerülheti azt a kellemetlenséget, hogy hiába hívta ki a szerelőt.

	Probléma	Ellenőrzés/Magyarázat
ÁLTALÁNOS	Nem működik a készülék.	A hálózati csatlakozó nem megfelelően érintkezik a konnektorral vagy nincs benne áram.A távvezérlöben kimerültek az elemek, vagy nem megfelelő polaritással lettek betéve.Nem nyomta meg az üzemi (On/ Standby ⏻) gombot.
	Nincs hang.	A hangerőszabályozó minimális állásban van.Nem a megfelelő üzemmód (TUNER,CD , TAPE, MAX kiválasztva.Fejhallgatót csatlakoztatott a készülékhez.A hangsugárzóvezetékek kicsúsztak a csatlakozoból.Meg van nyomva a némító (MUTE) gomb.
	Nem működik az időzítő.	A "TIMER:ON/OFE"másával ki lett kapcsolva az időzítés.
CD	A CD-lemez lejátszása nem indul el.	Nem kapcsolt CD-játszó (CD) üzem-módba.Fordítva, címkés oldallal lefele, tette be a lemezt, ill. piszkos vagy karcos a lemez.A lézer kiolvasófej piszkos vagy poros.Nem sima, vízszintes felületen áll a készülék.Páralecsapódás keletkezett a készülékben; hagyja kb, egy órán keresztül meleg, szellős helyen.
MAGNÓ	A magnókazetta lejátszása nem indul el.	Nem kapcsolt magnó (TAPE) üzemmódba.Nem megfelelően tette be a kazettát.Nincs becsukva a kazettatartó rekesz.Szalaghurok vagy szalagszakadás a kazettában.
	Lecsökkent a hangerő.Nem töröl rendesen a magnó.Túlzottan nyávog a magnó.	Piszkosak a fejek.Piszkosak a nyomógörgők vagy a hangtengelyek.Megnyült, gyűrött a szalag.
RÁDIÓ	Gyenge rádióvétel vagy rádióadókegyáltalánnem foghatók.	Nem kapcsolta rádió (TUNER) üzemmódra a készüléket.Az adó frekvenciája nem pontosan lett beállítva.Ki lett húzva az antenna a készülékből vagy nem jó irányba néz. Forgassa addig, amíg a legjobb vételt nem kapja.Olyan épületben van, amelyik leárnyékolja a rádióhullámokat; szereltessen fel külső antennát.

Ha a fent leírtak nem oldják meg a problémáját, írja le a következőket:

A készülék típusát és gyártási számát, ami a hátlapon található
♦ A garanciára vonatkozó adatokat
♦ A probléma világos megfogalmazását

Ezután forduljon a SAMSUNG márkaszervizhez vagy képzett szakemberhez.

A 2/1984. (III.10.) BkM-IpM sz. együttes rendelet alapján, mint forgalmazó, tanúsítjuk, hogy a SAMSUNG gyártmányú MAX-PN54/PN55 típusú mini audio tornyok megfelelnek az alábbi műszaki jellemzőknek:

RÁDIÓ

Hosszúhullám (LW)
Vételi frekvenciasáv	146 - 290 kHz
Érzékenység	60 dB
Középhullám (MW)
Vételi frekvenciasáv	522 - 1611 kHz
Jel-zaj arány	40 dB
Érzékenység	54 dB
Teljes harmonikus torzítás	2 %
URH (FM)
Vételi frekvenciasáv	87.5 - 108 Mhz
Jel-zaj arány	62 dB
Érzékenység	10 dB
Teljes harmonikus torzítás 0.3 %

CD-JÁTSZÓ

Max. betehető lemezek száma	3 db
Frekvenciaátviteli sáv	20 Hz - 20 kHz (-1 dB)
Jel-zaj arány	90 dB (1 kHz-en, szűrővel)
Torzítás	0.05 % (1 kHz-en)
Áthallási csillapítás	74 dB
Lemezméretek	120 vagy 80 mm, vastagság 1.2 mm

KAZETTÁS MAGNÓ

Frekvenciaátviteli sáv	125 Hz - 12 kHz
Jel-zaj arány	40 dB
Áthallási csillapítás	35 dB
Törlési csillapítás	60 dB

ER S'T

Kimeneti teljesítmény
Első hangsugárzók (6)Ω	2 x 40 W_eff. (teljes harmonikus torzítás: 10 %)
Középső hangsugárzó (4)Ω	15 W_eff. (teljes harmonikus torzítás: 10 %)
Háttér hangsugárzók (8)Ω	2 x 7.5 W_eff. (teljes harmonikus torzítás: 10 %)
Áthallási csillapítás	50 dB
Jel-zaj arány	75 dB

ÁLTALÁNOS R SZ

Hálózati feszültség	2 3 0 V ~
Hálózati frekvencia	50 Hz
Érintésvédelmi osztály	II.
Teljesítményfelvétel	W
Készenléti telj.felvétel	W
Méretek	270 x 317 x 340 mm (szélesség x magasság x mélység)
Tömeg	kg

A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem előtt. Ezért a műszaki adatok és a használati útmutató megváltoztatásának jogát, előzetes értesítés nélkül, fenntartja.

A KÉSZÜLÉKET GYÁRTOTTA:
