HASZNÁLATI ÚTMUTATÓ Helios P2-750G V2 Gamdias
GAMDIAS
[Unreadable]
HELIOSIP2
80% Efficiency Power Supply V2
Package Contents
A.
B.
C.
AC Power cord x1
D.
Output Specification
| Model Name | HELIOS P2-850G | ||||
| AC Input | 115-240V~,8-10A,50-60Hz | ||||
| DC Output | +3.3V | +5V | +12V | -12V | +5Vsb |
| Max. Output Current | 15A | 15A | 70.9A | 0.4A | 2A |
| Max. Output Power | 90W | 850W | 6W | 10W | |
| Total Power | 850W | ||||
| Model Name | HELIOS P2-750G | ||||
| AC Input | 100-240V~,7-9A,50-60Hz | ||||
| DC Output | +3.3V | +5V | +12V | -12V | +5Vsb |
| Max. Output Current | 15A | 15A | 62.5A | 0.5A | 2A |
| Max. Output Power | 90W | 750W | 6W | 10W | |
| Total Power | 750W | ||||


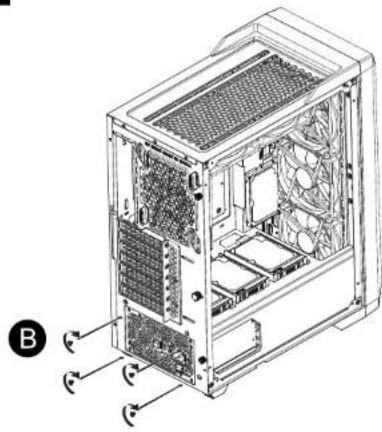

Installing
02
Warnings and Caution
Do not place the power supply in high humidity and/or temperature environment.
High voltages exist in the power supply. Do not open the power supply case unless you are an authorized service technician or electrician. Doing so will void the warranty.
Make sure all cables are plugged in properly.
Loose and improper connections would damage the power supply and your system.
Turn off
01
Turn off the PSU before installing by pushing I/O switch to "O" position.
Motherboard
03

