HASZNÁLATI ÚTMUTATÓ StarNavigator NG 90mm MEADE

Útmutató a gyors kezdéshez

PL TELESKOPY STARNAVIGATOR NG

FIGYELMEZTETÉS! Soha ne nézzen a napba a Meade teleszkópon keresztül! Ha az eszközzel a napba vagy annak közelébe néz, azzal maradandó károsodás keletkezhet a szemében. A károsodás gyakran nem okoz fájdalmat, így a megfigyelést végző nem is értesül róla, hogy a szeme megsérült, egészen addig, amikor már túl késő. Ne irányítsa a teleszkópot a nap felé vagy annak közelébe. Mozgás közben ne nézzen a teleszkópba vagy a keresőbe. A gyermekek mindig felügyelet mellett végezzék a megfigyeléseket.

A refraktor teleszkóp jellemzői /

1. Fókuszállító gomb
2. A szemlencsetartó kézzel állítható csavarja
3. Szemlencsetartó
4. 90°-os, felfelé álló képet alkotó prizma
5. Szemlencse
6. A fókuszállító szorítógombja
7. Vöröspontos kereső
8. A vöröspontos kereső állítócsavarja
9. Fecskefarkú illesztésű fogadóegység (a képen nem látható)
10. Magasságot állító gyűrű és zár
11. Optikai tubus szerelvény (ota)
12. Páravédő
13. Porvédő kupak (a képen nem látható)
14. Állványtest
15. Kezelőpanel
16. Azimuth beállító gyűrű
17. Háromlábú állvány talapzata szerelögombbal
18. Háromlábú állvány lába
19. A tartozéktartó tálca szerelögombja
20. Tartozéktálca
21. Belső támasztékok
22. Háromlábú állvány lábrögzítői
23. Elemtartó rekesz

PL

A reflektor teleszkóp jellemzői/

1. Fókuszállító gomb
2. A szemlencsetartó kézzel állítható csavarja
3. Szemlencsetartó
4. 90°-os, felfelé álló képet alkotó prizma
5. Szemlencse
6. A fókuszállító szorítógombja
7. Vöröspontos kereső
8. A vöröspontos kereső állítócsavarja
9. Fecskefarkú illesztésű fogadóegység (a képen nem látható)
10. Magasságot állító gyűrű és zár
11. Optikai tubus szerelvény (ota)
12. Páravédő
13. Porvédő kupak (a képen nem látható)
14. Állványtest
15. Kezelöpanel
16. Azimuth beállító gyűrű
17. Háromlábú állvány talapzata szerelőgombbal
18. Háromlábú állvány lába
19. A tartozéktartó tálca szerelögombja
20. Tartozéktálca
21. Belső támasztékok
22. Háromlábú állvány lábrögzítői
23. Elemtartó rekesz

PL

Ruční ovladač AudioStar / Az AudioStar kézidoboza / Pilot AudioStar

CZ

1. 2-soros LCD-kijelző
2. ENTER (BEVITEL) gomb
3. MODE (MÓD) gomb
4. GO TO (UGRÁS) gomb
5. Nyíl gombok
6. Szám gombok
7. Görgető gombok
8. Sorozat port
9. Tekercselt vezeték
10. Tekercselt vezetékű port
11. «?» gomb
12. Üzemlámpa
13. Kampó
14. Hangszórók

PL

Kiválasztott elem: Objektum

Válasszon az adatbázis közel 30 000 objektumából, majd nyomja meg a GO TO gombot, hogy a teleszkóp automatikusan ráirányuljon az objektumra, majd igazítsa azt a teleszkóp látómezejébe.

Kiválasztott elem: Esemény

Legyen hozzáférése a csillagászati eseményekhez, ilyen például a Hold felkelte vagy a Hold fázisváltozásainak időpontja.

Kiválasztott elem: Vezetett utazás

Tegyen egy ürutazást, ebben segítségére lesz az AudioStar és így megtekintheti az Ön földrajzi helyének megfelelő csillagászati objektumokat.

Kiválasztott elem: Szójegyzék

Fedezze fel a csillagászat világát az ábécé alapján sorba rendezett csillagászati fogalmak segítségével.

Kiválasztott elem: Hasznos funkciók

Számolja ki a szemlencse nagyítási mértékét; időzítse eszközét egy hosszabb megfigyelési időtartamra; vagy változtassa meg a kijelző fényerejét.

Kiválasztott elem: Beállítások

Gyors, könnyű beállításokkal a teleszkópot 2 perc alatt üzemképes állapotba hozhatja.

1. Sestavení stativu / A háromlábú állvány összeszerelése / Montaż statywu

Állítsa fel függőleges helyzetbe a háromlábú állványt. Gyengéden húzza szét a lábakat a teljesen nyitott pozícióhoz. Szerelje fel a tartozéktartó tálcát a háromlábú állványra központi csavar segítségével, és húzza meg, amíg az kellően szorosan nem tart.

2. Instalace sestavy montážního ramene / A szerelőkar csatlakoztatása / Mocowanie ramienia montażu

Helyezze a szerelőkart a háromlábú állvány talapzatába. Alulról füzze be a szerelőgombot a háromlábú állvány talapzatán keresztül a szerelőkarba Húzza meg, amíg az kellően szorosan nem tart.

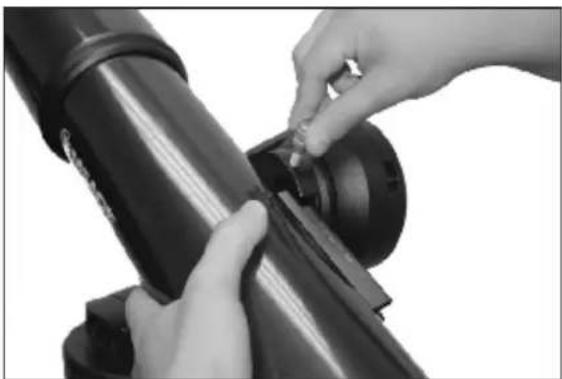

Csatlakoztassa az optikai tubust a szerelőkarhoz a következőképpen: Az optikai tubus szerelvényt a vixen-típusú, fecskefarkú illesztésű tálcához csatlakoztatva szállítjuk ki. Csúsztassa az optikai tubus szerelvényt a fecskefarkú illesztésű tálcához, majd húzza meg a zárócsavart.

4. Montáž a vyvážení optického tubusu / Az optikai tubus csatlakoztatása és kiegyensúlyozása / Mocowanie i wyważanie tubusu optycznego

Húzza meg a DEC szorítógombot úgy, hogy az OTA elemet lazán tartsa. Csúsztassa vissza a tubust egészen addig, amíg az vízszintes helyzetbe nem kerül. Húzza meg a tubusgyűrűket szorító gombot, amíg az kellően szorosan nem tart.

5. Vložení okuláru / A szemlencse behelyezése / Wkładanie okularu

1) Csatlakoztassa a 90°-os, felfelé álló képet alkotó prizmát (kizárólag a refraktor modellek esetében) Húzza ki, hogy eltávolíthassa a műanyag porvédőt a szemlencsetartóról. Csúsztassa a felfelé álló képet alkotó prizmát a teleszkóp szemlencsetartójába, majd a rögzítéshez húzza meg a kézzel állítható csavarokat.

2) Helyezze be a szemlencsét

Helyezze a készletben található 26 mm-es szemlencsét a felfelé álló képet alkotó prizmába (kizárólag a refraktor modellek esetében) vagy közvetlenül a szemlencsetartóba (kizárólag a reflektor modellek esetében). Húzza meg a kézzel állítható csavarokat, amíg azok kellően szorosan nem tartanak. Távolítsa el a porvédőt az OTA elem végéről.

2) Włóż okular

1. Okulár
2. Držák okuláru
3. Křídlaté šrouby vzpřimovacího hranolu
4. 90° vzpřimovací hranol
5. Křídlatý šroub držáku okuláru

6. Šroub okulárového výtahu

7. Szemlencse

8. Szemlencsetartó
9. Felfelé álló képet alkotó prizma kézzel állítható csavarja
10. 90°-os, felfelé álló képet alkotó prizm

11. A szemlencsetartó kézzel állítható csavarja

12. Fókuszállító gomb

13. Okular

14. Uchwyt okularu
15. Sruba radełkowana pryzmatu odwracającego
16. Pryzmat odwracający 90°
17. Sruba radełkowana uchwytu okularu
18. Pokrętło ustawiania ostrości

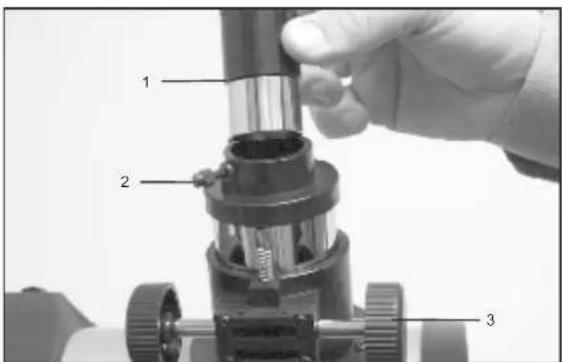

1. Okulár
2. Křídlaté šrouby vzpřimovacího hranolu

3. Šroub okulárového výtahu

4. Szemlencse

5. Felfelé álló képet alkotó prizma kézzel állítható csavarja

6. Fókuszállító gomb

7. Okular

8. Sruba radełkowana pryzmatu odwracającego
9. Pokrętło ustawiania ostrości

Dugja be az AudioStar tekercselt vezetékét a HBX portba.

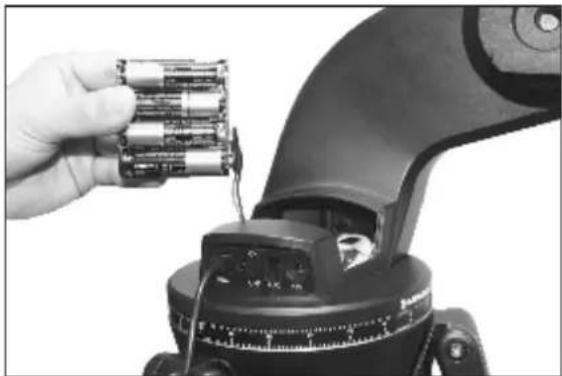

7. Použití baterie / Az elem használata / Korzystanie z baterii

Nyissa ki az elemtartó rekeszt és húzza el a meghajtó talapzatától. Vegye ki az elemtartó részt a rekeszből és óvatosan emelje ki a 9 V-os csatlakozót a rekeszből. Helyezze be az elemeket az elemtartó tálca alján található rajznak megfelelően. Csatlakoztassa a 9 V-os csatlakozódugót az elemtartó rekeszhez. Tegye vissza az elemtartót az elemtartó rekeszbe. Ezzel összeállította az alapszintű teleszkópot!

Nézzen el a teleszkóp fő tubusának oldala mellett egy objektum kiválasztásához. A nyíl billentyükkel fordítsa a teleszkópot felfelé, lefelé, jobbra vagy balra. A teleszkóp fordulási sebességének megváltoztatásához nyomjon meg egy tetszőleges szám gombot. A „9“ jelzi a leggyorsabb, az „1“ a leglassabb sebességfokozatot. Vagy megnyomhatja a „0“ gombot a könnyű beállításért. A teleszkóp készen áll ahhoz, hogy végigvezesse Önt az első éjszakai megfigyelésén!
