HASZNÁLATI ÚTMUTATÓ DRZAKTILTL GoGen

MEGJEGYZÉS: Olvassa el a telepítési útmutatót a telépítés és az összeszerelés előtt.

FIGYELEM

• Ne kezdje el a telepítést, ha nem olvasta és értett meg minden, ebben a kézikönyvben lévő utasítást, vagy figyelmeztetést! Bármilyen kérdés esetén forduljon az értékesítőhöz!
• Ezt a fali tartót úgy tervezték, hogy csak ebben a kézikönyvben lévő utasítások szerint lehe- ssen azt telepíteni. A nem megfelelő telepítés komoly sérülést, vagy károsodást okozhat.
• A gyártó azt javasolja, hogy ennek a terméknek az összeszerelését és beszerelését megfelelően képzett szakember végezze el.
• A gyártó nem vállal felelősséget a nem megfelelő beszerelésből eredő károkért.
• Győződjön meg arról, hogy a telepítési terület biztonságosan elbírja-e a tv, a tartó és más hardver, vagy komponensek kombinált súlyát.
• Ha szeretné a fából lévő fali tartót a falra felrögzíteni, győződjön meg arról, hogy a csavarokat a fa pillérek közepébe csavarja-e. Javasoljuk a pillér kereső eszköz használatát.
• Mindig használjon speciális felszerelést a termék és a komponensek emeléséhez.
• Húzza meg a csavarokat alaposan, de ne húzza túl. A csavarok túlzott rögzítése a termékek károsodását okozhatják és csökkenti a tartó erőt.
• Csak beltéri használatra javasolt. A kültéren történő használat a termék meghibásodását és személyi sérülést okozhat.
• Mindig használja a védőruhát és védőeszközöket.
• A falra szerelhető tartozék kizárólag tömör betonból, tömör téglából vagy tömör fából készült falra való felszerelésre alkalmas. Más faltípus, például üreges tégla, gipszkarton, pórusbeton vagy fa táblafal esetén használjon erre a célra kialakított, speciális tiplit.
• A termék kicsi részeket tartalmaz, amelyeket könnyen le lehet lenyelni és fulladásveszélyt okozhatnak. Tartsa a terméket távol a gyerekektől.

KOMPONENS LISTA

FONTOS: Telepítés előtt ellenőrizze, hogy minden szükséges alkatrész megtalálható-e a csomagolásban. Ha bármilyen alkatrész hiányzik, vagy sérült, forduljon az értékesítőhöz.

kicsi alátét (x8) M-G

nagy alátét (x4) M-H

M8×50 (×4) M-I

Csomagolás W

ST6.3x55 (x4) W-A

tipli (x4) W-B

D6 alátét (x4) W-C

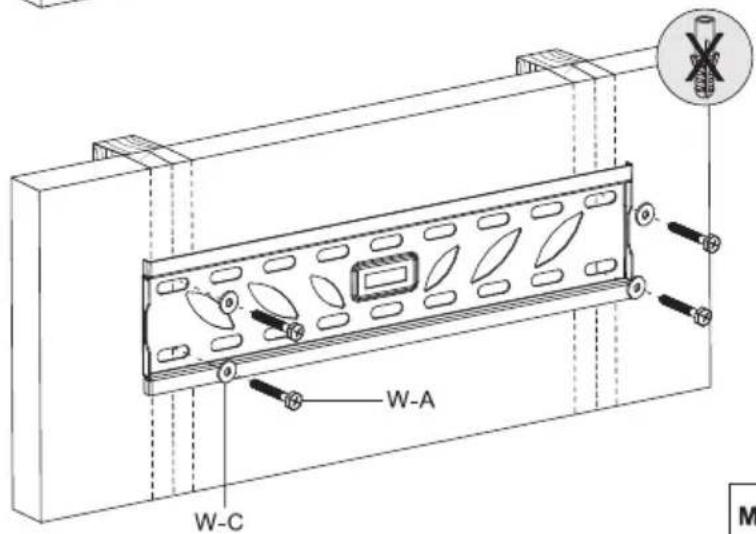

1A. TELEPÍTÉS FÁBÓL LÉVŐ FALBA

Keresse meg és jelölje ki a tartó lyukak pontos elhelyezkedését

Fúrja ki a lyukakat

Rögzítse a fali tartót a falhoz

Modell	Pillér	406 mm(16")	450 mm(17.7")	600 mm(23.6")	610 mm(24")
DRZAKTILTL		√	×	×	×
DRZAKTILTXL		√	√	√	√

FIGYELEM

• Győződjön meg arról, hogy a csavarok rögzítve vannak a fából lévő fali pillérekhez. Javasoljuk a pillér kereső eszköz használatát.
• Ha más készülékeket szeretne rögzíteni a falhoz, akkor a saját alkatrészeit kell használnia.
• Ellenőrizze, hogy a tartó terület biztonságosan megtartja-e a komponensek kombinált súlyát.

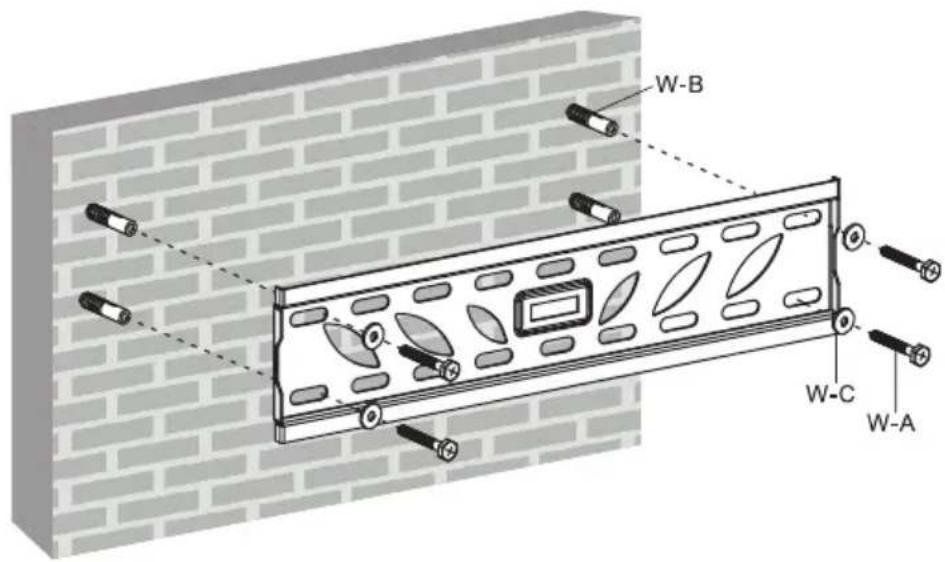

1B. TELEPÍTÉS TÉGLÁBÓL ÉS BETONBÓL LÉVŐ FALBA

Jelölje ki a tartó lyukak pontos elhelyezkedését

Fúrja ki a lyukakat

Rögzítse a fali tartót a falhoz

FIGYELEM

- Ellenőrizze, hogy a tartó terület biztonságosan megtartja-e a komponensek kombinált súlyát.

2. MÜANYAG FEDELEK TELEPÍTÉSE

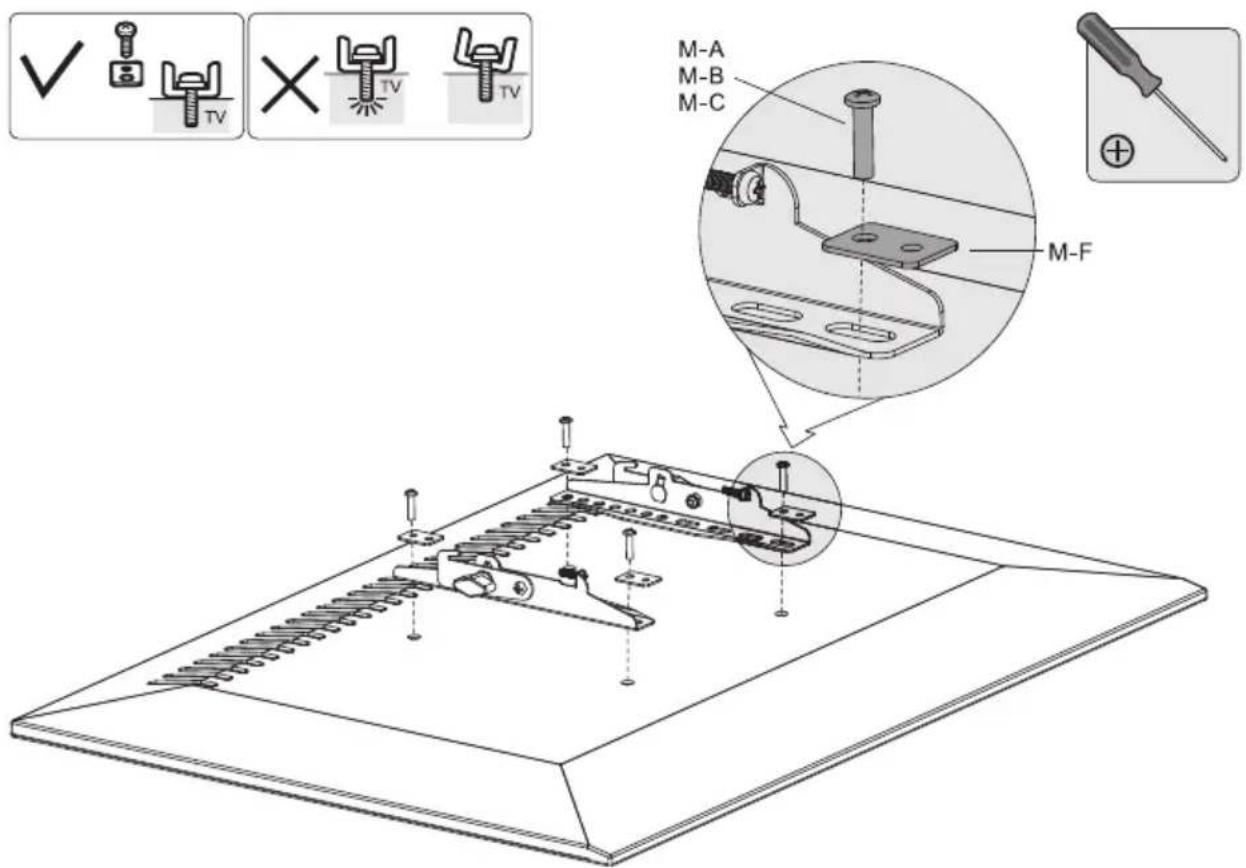

2-1. TV LAPOS HÁTSÓ OLDAL ESETÉN

Megjegyzés: A kijelző típusa alapján használja a megfelelő csavarokat, alátéteket és éket (ha szükséges).

• Helyezze a tartó listákat minél közelebb a kijelző közepéhez.
  • Rögzítse a tartó listákat a Tv-hez.

Húzzon meg minden csavart, de ne húzza meg azokat túlságosan.

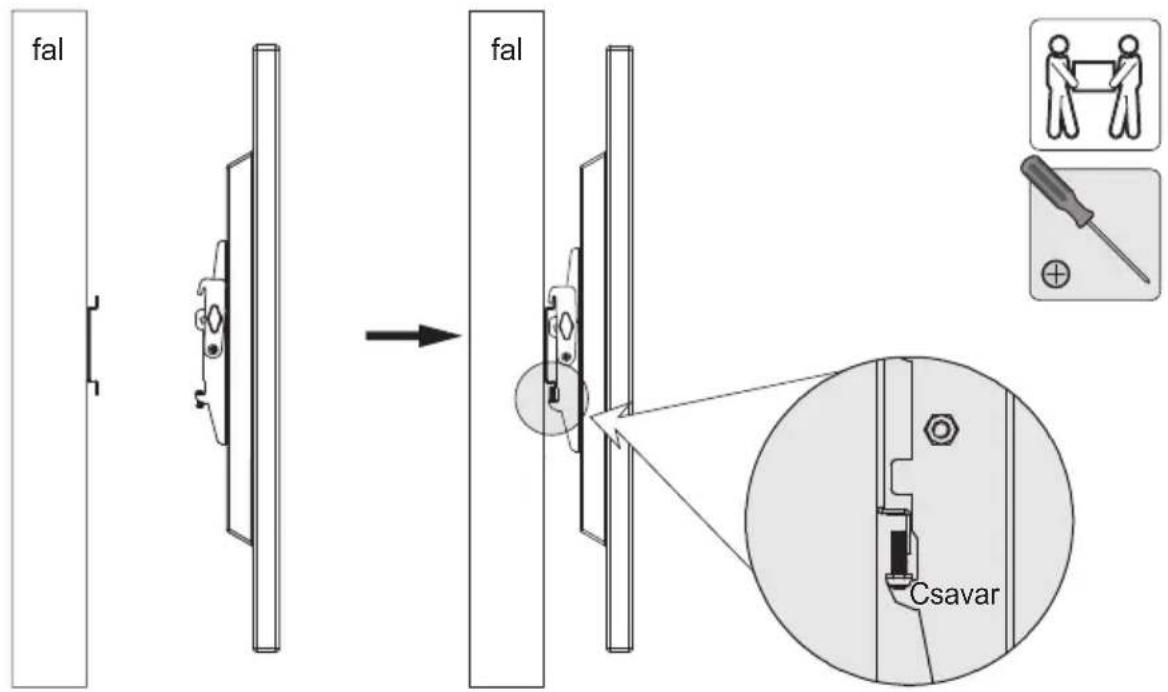

3. FALI TARTÓRA VALÓ TV AKASZTÓ

- Húzza meg a két csavart egy megfelelő csavarhúzóval annak érdekében, hogy rögzítse az adapter listákat a fali lemezre.

4. BEÁLLÍTÁS

- Lazítsa meg a beállító gombokat, majd döntse meg a TV-t és állítsa be a kívánt szöget, majd húzza meg azokat újra.

KARBANTARTÁS

• Ellenőrizze rendszeresen, hogy a fali tartó biztonságos pozícióban van-e (legalább minden 3. hónapban).
• Kérjük, forduljon az értékesítőhöz bármilyen kérdés esetén.

FULLADÁSVESZÉLY. TARTSA A PE ZACSKÓT GYERMEKEKTÓL ELZÁRT HELYEN. A ZACSKÓ NEM JÁTÉKSZER. NE HASZNÁLJA EZT A ZACSKÓT BÖLCSÖKBEN, KIS- ÁGYAKBAN, BABAKOCSIKBAN, VAGY GYEREK JÁRÓKÁKBAN.

A GYÁRTÓ FENNTARTJA A JOGOT A TECHNIKAI SPECIFIKÁCIÓK VÁLTOZTATÁSÁRA
