HASZNÁLATI ÚTMUTATÓ ECS643BCSC GORENJE

Köszönjük Önnek a bizalmat és a készülék megvásárlását.

Ez a részletes használati útmutató megkönnyíti a termék használatát. Az útmutató segítségével a lehető leggyorsabban ismerheti meg új készülékét.

Győződjön meg arról, hogy sértetlen állapotban kapta meg a készüléket. Ha szállítás közben keletkezett sérülést észlel, vegye fel a kapcsolatot a kereskedővel, akitől a terméket megvásárolta, vagy a területi raktárral, ahonnan azt kiszállították. Ezek telefonszámát megtalálja a számlán vagy a szállítólevélen.

A beépítési és bekötési útmutató külön van mellékelve.

A készülék használati, beépítési és bekötési útmutatója megtalálható honlapunkon is.

http://www.gorenje.com

A dokumentumban a következő jelöléseket alkalmaztuk:

INFORMÁCIÓ!

Információ, tanács, tipp vagy javaslat

FIGYELMEZTETÉS!

Figyelmeztetés - általános veszély

Tartalomjegyzék

Biztonsági figyelmeztetések 4

A készülék csatlakoztatása előtt 6

A készülék leírása 7

Műszaki adatok 7

A készülék első alkalommal történő használata előtt 7

Üvegkerámia főzési felület 8

Edényhasználati tippek 8

Energiatakarékossági tippek 8

A főzőlap vezérlése 9

Vezérlő egység 9

A főzőlap bekapcsolása 10

Kiegészítő melegen tartó/melegítő zóna 10

Automatikus gyorsmelegítés 11

Automatikus gyorsmelegítés táblázat 11

Kiterjesztett főzési mező 12

Nagy teljesítményű főzési mező - power zone 12

Gyerekzár 13

Időzítés funkciók 14

A főzés ideiglenes megszakítása - Stop&Go 15

Memória funkció 15

Automatikus kikapcsolás 15

A főzési mező kikapcsolása 15

A fennmaradó hő kijelzése 15

A működési idő korlátozása 16

A teljes főzőlap kikapcsolása 16

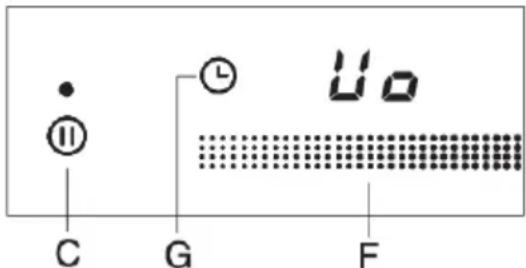

Felhasználói beállítások 17

Karbantartás és tisztítás 18

Hibák és működési zavarok táblázata 19

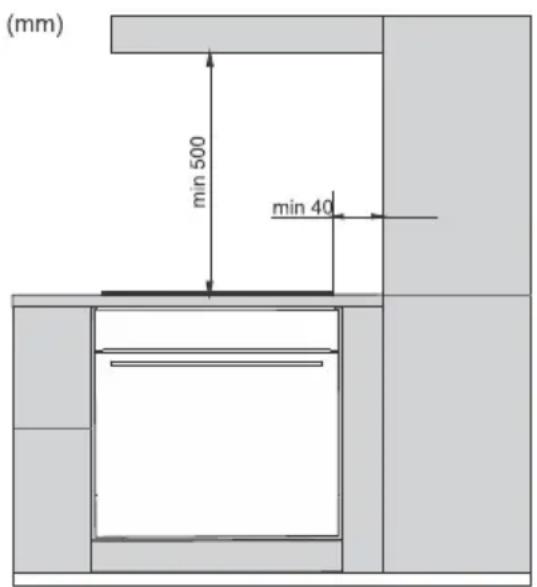

A beépíthető főzőlap üzembe helyezése 20

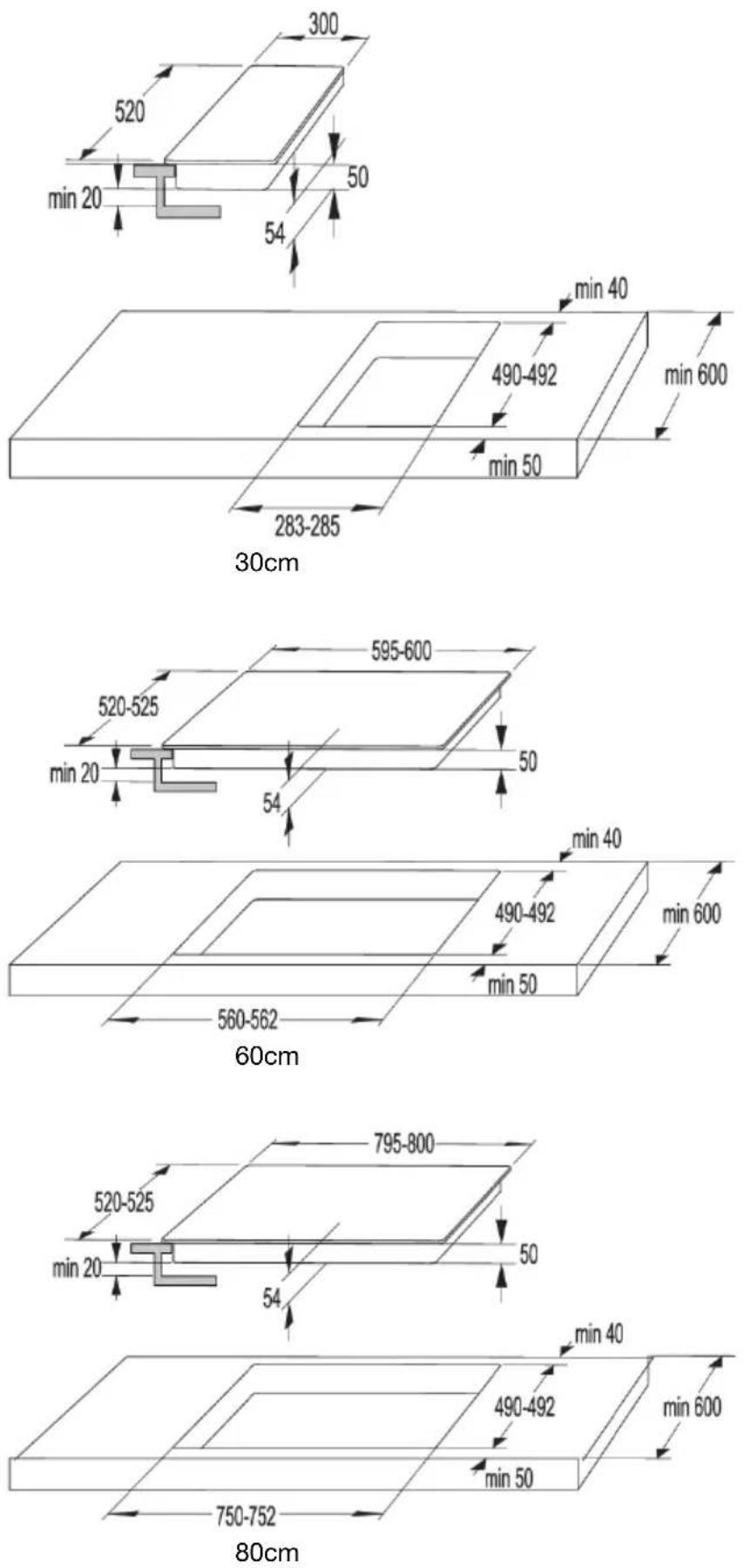

A beépítés folyamata 20

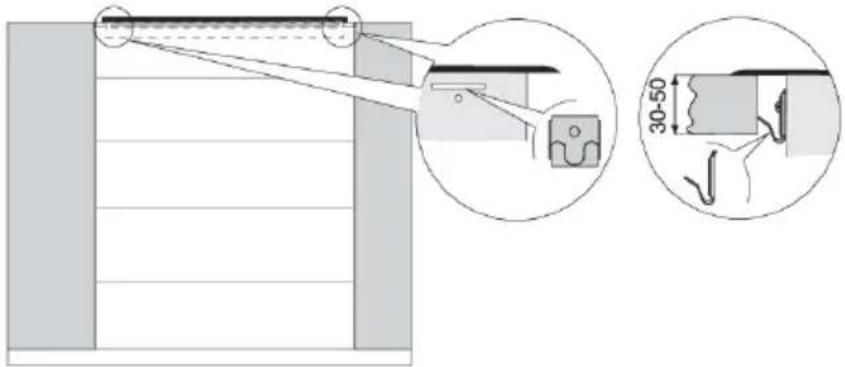

A rögzítőkapocs felszerelése 22

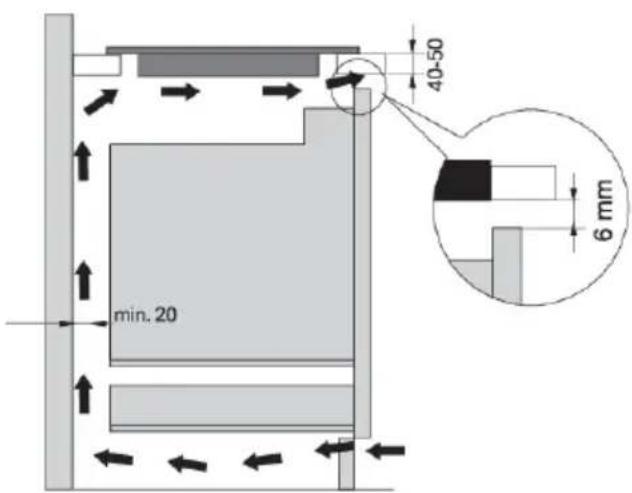

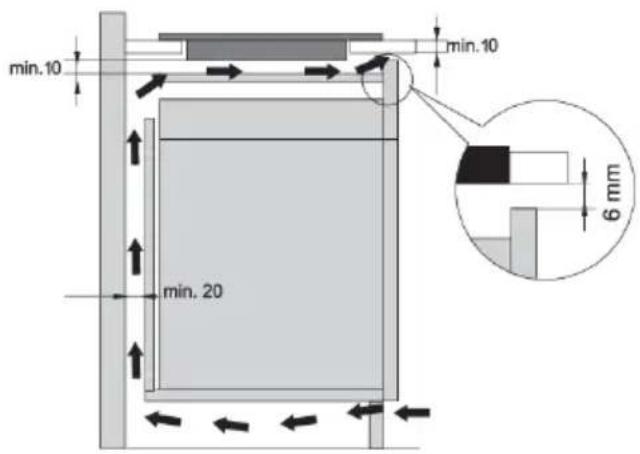

Szellőzőnyílások az alsó konyhai szekrényben 22

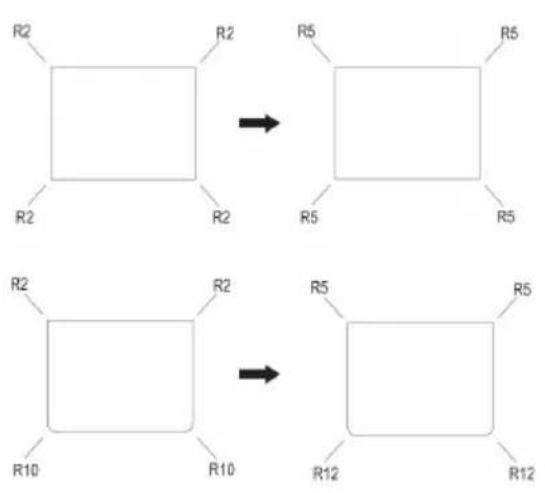

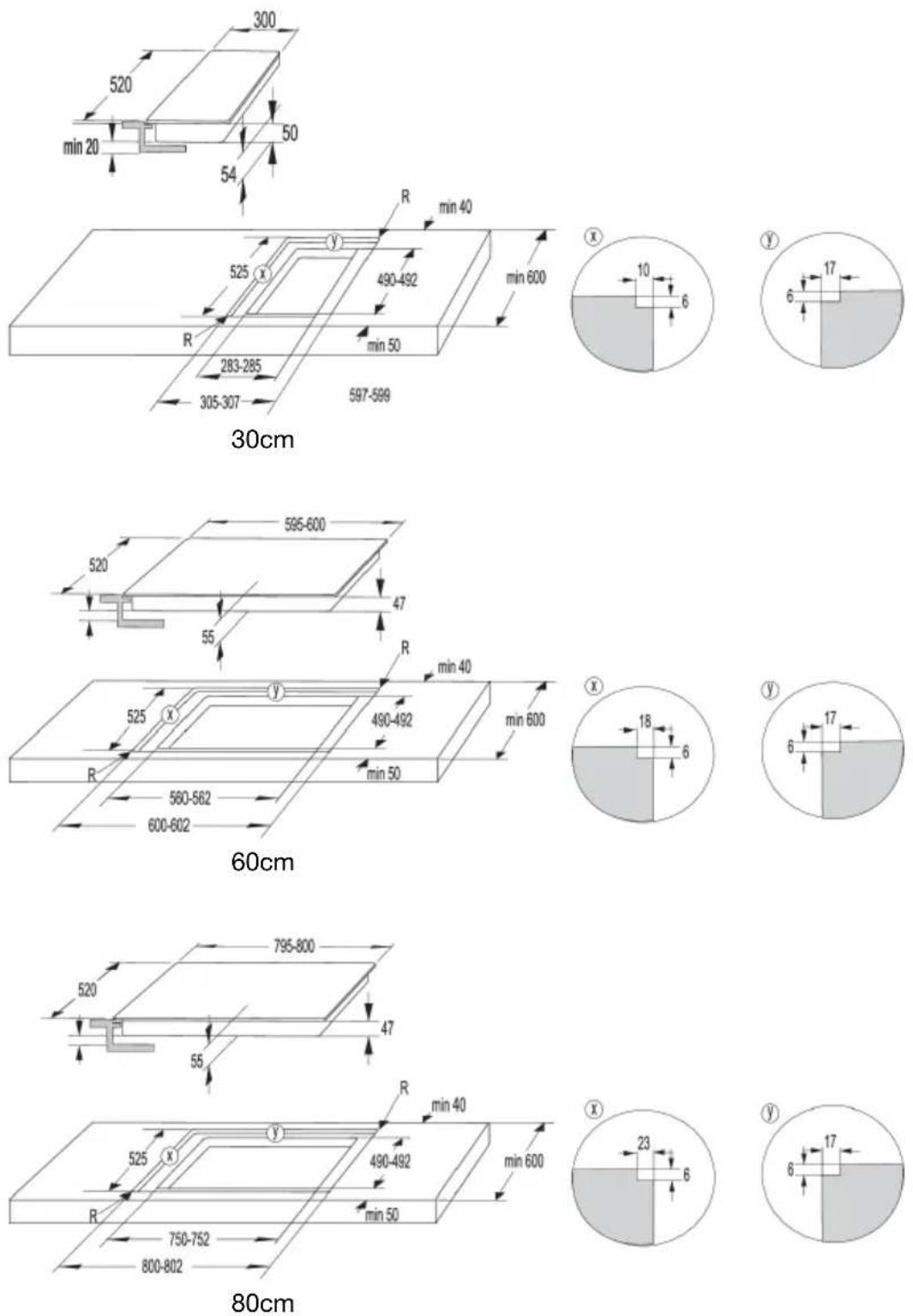

Süllyesztett beépítés a munkalapba. 23

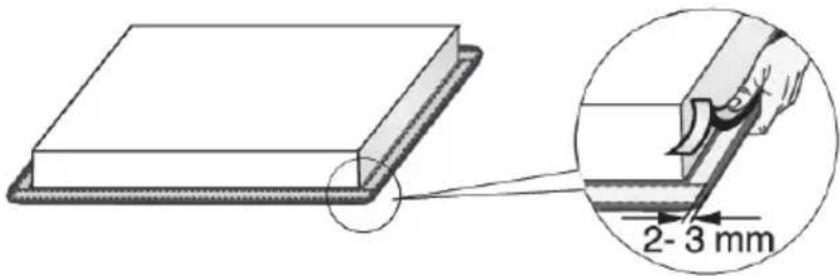

A tömítőhab rögzítése 27

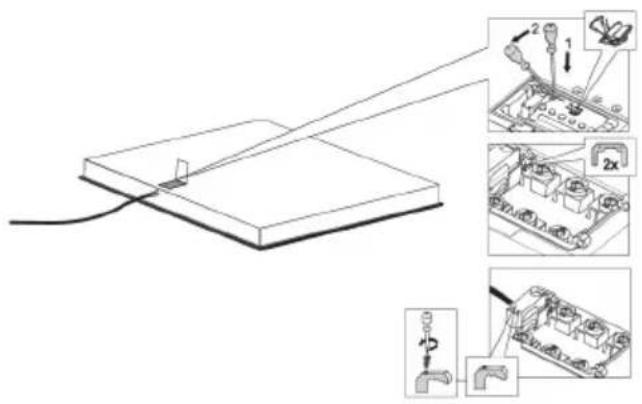

A főzőlap csatlakoztatása az elektromos hálózatra 28

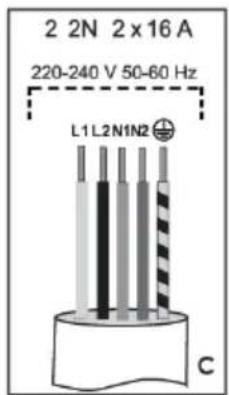

Csatlakozási rajz 28

Ártalmatlanítás 32

6További

FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK – OLVASSA ÁT FIGYELMESEN AZ ÚTMUTATÓT, ÉS ŐRIZZE MEG, MERT KÉSŐBB IS SZÜKSÉGE LEHET RÁ.

A készüléket akkor használhatják 8 évesnél idősebb gyerekek, valamint csökkent fizikális, érzékszervi vagy mentális képességekkel rendelkező, illetve megfelelő tudással és tapasztalattal nem rendelkező személyek, ha felügyeletük biztosított, vagy ha megfelelő útmutatást kaptak a készülék biztonságos használatáról, és megértették az ezzel járó veszélyeket. A gyerekek nem szabad, hogy játsszanak a készülékkel. A készülék tisztítását és karbantartását nem végezhetik gyerekek felügyelet nélkül.

FIGYELMEZTETÉS: A készülék és egyes hozzáférhető részei működés közben felforrósodhatnak. Ügyeljen rá, hogy ne érintse meg a fűtőelemeket.

A 8 évesnél fiatalabb gyerekeket távol kell tartani a készüléktől, kivéve, ha folyamatos felügyeletük biztosított.

A készüléket ne tisztítsa gőz- vagy magasnyomású tisztítóval, mert ez áramütést okozhat.

A készüléket nem szabad külső időzítővel vagy külön távirányítóval vezérelni.

A leválasztásra szolgáló eszközöket az érvényes huzalozási előírásoknak megfelelően kell a fix vezetékrendszerben elhelyezni.

Ha a csatlakozókábel sérült, azt csak a gyártó, annak márkaszervize vagy más megfelelően képzett személy cserélheti ki a veszélyek elkerülése érdekében (a csatlakozókábellel ellátott készülékek esetében).

FIGYELMEZTETÉS: Ha a felület megrepedt, kapcsolja ki a készüléket az áramütés lehetőségének elkerülése érdekében. A készülék üveg vagy üvegkerámia főzőlappal rendelkezik, amelynek eltörése esetén: - kapcsolja ki az összes elektromos melegítőelemet és áramtalanítsa a készüléket.

FIGYELMEZTETÉS: A főzőlapon olajban vagy zsírban való felügyelet nélküli sütés veszélyes lehet, és tüzet is okozhat. SOHA ne próbálja meg a tüzet vízzel eloltani, hanem kapcsolja ki a készüléket, és takarja le a lángot – pl. egy fedővel vagy egy tűzálló takaróval.

FIGYELMEZTETÉS: Tűzveszély: ne tároljon semmilyen tárgyat a főzési felületeken.

FIGYELEM: A főzés folyamatát felügyelni szükséges. A rövid ideig tartó főzési folyamatot állandóan felügyelni kell.

FIGYELEM: A készülék kizárólag főzési célokra szolgál, és nem használható más célokra, például helyiségek fűtésére.

FIGYELMEZTETÉS: Kizárólag a gyártó által készített tűzhelyvédő rácsot használjon, illetve olyat, amit a használati útmutatóban a gyártó részéről megfelelőként van feltüntetve – valamint olyat, ami be van építve a készülékbe. A nem megfelelő tűzhelyvédő rács használata balesetveszélyes lehet.

Használat után kapcsolja ki a főzési mezőt a megfelelő vezérlő elemekkel; ne bízza magát kizárólag az edényfelismerő rendszerre.

A készüléket olyan rögzített huzalozáshoz kell csatlakoztatni, amelybe megszakító is be van építve. A rögzített huzalozás meg kell hogy feleljen a kábelezési szabályoknak.

További fontos biztonsági figyelmeztetések

A készülék háztartásban való használatra készült. Ne használja semmilyen más célra, például helyiség melegítésére, háziállatok vagy más állatok, papír, ruhaneműk, fűszerek, stb. szárítására, mivel ez sérüléssel vagy tűzveszéllyel járhat.

A készüléket olyan rögzített huzalozáshoz kell csatlakoztatni, amelybe megszakító is be van építve. A rögzített huzalozás meg kell hogy feleljen a kábelezési szabályoknak.

Ha a készülék közelében egy másik elektromos készülék is csatlakoztatva van egy aljzatba, ügyeljen rá, hogy a csatlakozókábel ne érintkezzen a forró főzési mezőkkel.

Ha a csatlakozó kábel sérült, azt kizárólag a gyártó, vagy megfelelően képzett szakember cserélheti ki, a veszélyek elkerülése érdekében.

Az üvegkerámia lap tárolóhelyként való használata karcolásokat és más károkat okozhat. Soha ne melegítsen ételeket alufóliában vagy műanyag dobozokban a főzőlapon. Az ilyen fólia vagy doboz megolvadhat, ami tüzet okozhat vagy a főzőlap károsodásához vezethet.

A készülék alatt ne tároljon hőre érzékeny tárgyakat, például tisztítószereket, mosószereket, spray-ket, stb.

A különböző készülékek, illetve ugyanazon sorozatba tartozó elemek közötti színárnyalatbeli különbségeket több tényező okozhatja, például a különböző szög, amelyből nézi ezeket, eltérő színű háttér, az anyagok és a helyiség megvilágítása.

A készülék csatlakoztatása előtt

FIGYELMEZTETÉS!

A készülék csatlakoztatása előtt olvassa át figyelmesen a használati útmutatót. A nem megfelelő csatlakoztatásból vagy használatból eredő garancia-igények vagy javítások nem képezik a garancia tárgyát.

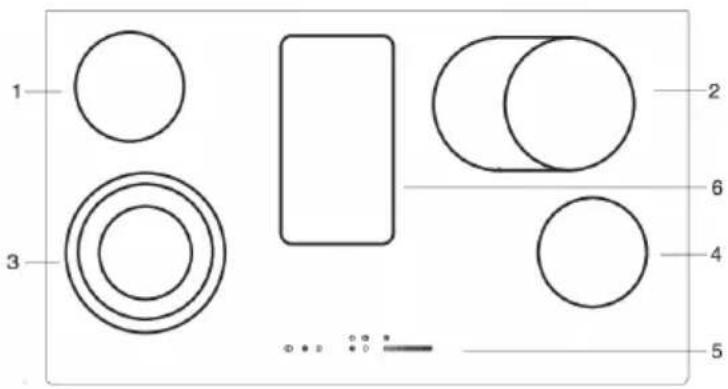

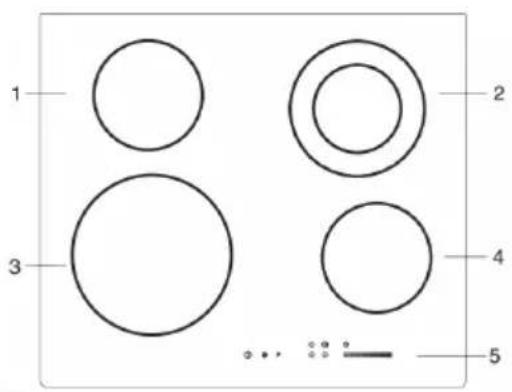

A készülék leírása

INFORMÁCIÓ!

A készülék funkciói és felszereltsége modelltől függ.

1. (Bal) hátsó főzési mező 2. (Bal) első főzési mező 3. Jobb hátsó főzési mező 4. Jobb első főzési mező 5. A főzőlap vezérlése

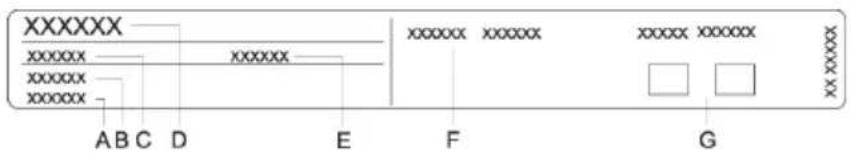

Műszaki adatok

(modelltől függően)

A. Sorozatszám B. Kód C. Típus D. Védjegy E. Modellazonosító F. Műszaki adatok G. Megfelelőségi jelölések/ikonok

A készülékre vonatkozó alapvető információkat tartalmazó adattábla a főzőlap alján található. A készülék típusára és modelljére vonatkozó információk a garancialevélen találhatók.

A készülék első alkalommal történő használata előtt

Ha a főzőlap felülete üvegkerámia, tisztítsa meg egy puha ruha és kevés mosogatószer segítségével. Ne használjon erős tisztítószereket, súrolószereket, amelyek karcolásokat okozhatnak, súroló hatású mosogatószivacsot vagy folteltávolítót.

Az első használat során jellegzetes "új készülék szag" jelentkezhet, ami fokozatosan megszűnik.

Üvegkerámia főzési felület

• A főzőlap ellenálló a hőmérséklet-változásokkal szemben.
• Ne használja az üvegkerámia főzőlapot, ha megrepedt vagy eltörött. Ha éles tárgy esik a főzőlapra, a főzőlap széttörhet. Az ilyen események következményei azonnal, vagy bizonyos idő elteltével lesznek láthatók.
• Ha bármilyen látható repedés jelenik meg a főzőlapon, azonnal kapcsolja ki a készüléket.
• Ügyeljen rá, hogy a főzési mező és az edény alja tiszta és száraz legyen. Így a hővezetés jobb lesz, és megelőzhető a főzőfelület károsodása.
• Ne tegyen üres edényeket a főzési mezőre. A főzési mező megsérülhet, ha üres edényt helyez rá. Mielőtt egy edényt a főzési mezőre helyezne, törölje szárazra az alját a jobb hővezetés biztosítása érdekében.

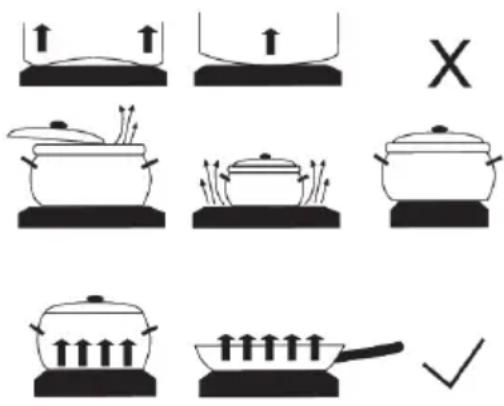

Edényhasználati tippek

• Használjon minőségi, egyenes és stabil aljú edényt.
• Az edény alja és a főzési mező átmérője azonos kell, hogy legyen.
• Különlegesen csiszolt aljú, tűzálló üvegből készült edény akkor használható a főzési mezőkön, ha megfelel a főzési mező átmérőjének. A nagyobb átmérőjű edény a hőfeszültség miatt megrepedhet.
• Ügyeljen rá, hogy az edény a főzési mező közepén legyen.
• Kukta használata esetén felügyelje a melegítés folyamatát mindaddig, amíg a megfelelő nyomás elérésre nem kerül. Először állítsa a főzési mezőt maximális fokozatra, majd a kukta gyártójának utasításai szerint használja a megfelelő szenzort a főzési teljesítmény csökkentéséhez a megfelelő időben.
• Ügyeljen rá, hogy elegendő folyadék legyen a kuktában vagy bármilyen más edényben. Ha üres edényt melegít a főzési mezőn, az – a túlhevülés következtében - kárt okozhat úgy az edényben, mint a főzési mezőben.
• Ha speciális edényt használ, tartsa be a gyártó utasításait.

Energiatakarékossági tippek

• Edények vásárlásakor vegye figyelembe, hogy az edényen feltüntetett átmérő általában a fedő felső szélére vonatkozik, amely általában nagyobb, mint az edény aljának átmérője.
• Ha egy étel elkészítése sokáig tart, használjon gyorsfőzőt. Ügyeljen rá, hogy mindig legyen elegendő folyadék a kuktában. Ha üres edényt helyez a főzőlapra, az túlmelegedhet, ami miatt viszont mind az edény, mind a főzőlap károsodhat.
• Amikor csak lehetséges, fedje le az edényt egy megfelelő méretű fedővel. Olyan edényeket használjon, amelyek megfelelnek a főzendő étel mennyiségének. Nagy, csak részben teli edényben történő főzésnél sokkal nagyobb lesz az energia-fogyasztás.

A főzőlap vezérlése

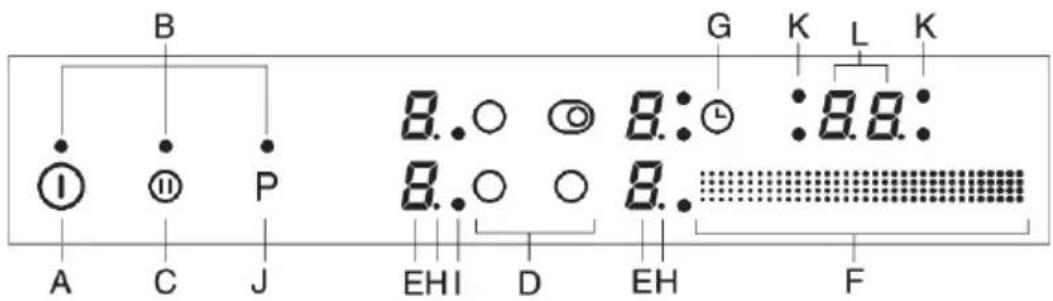

Vezérlőegység

(modelltől függően)

A Főzőlap be/ki kapcsolása, zár

B Jelfény

C Stop&Go

D Főzési mező kiválasztása

E Teljesítmény-fokozat/fennmaradó hő kijelzése

F Szabályozó csúszka

G Akikapcsolási időzítésének kijelzése

H Egy teljesítmény-fokozat felét jelölő tizedespont

I Kiterjesztett főzési mező jelfény

Intenzív melegítés bekapcsolva

A bal oldali, kiterjesztett főzési mező be-/kikapcsolása

Az idővezérelt főzési mezőket jelző fény

Időkijelzése

A főzőlap bekapcsolása

A főzőlap bekapcsolásához érintse meg a be-/kikapcsolás gombot (A). Ekkor 10 másodpercre valamennyi teljesítmény-fokozat kijelzőn a "0" lesz látható. Ez idő alatt a (D) szenzorgomb érintésével válasszon ki egy főzési mezőt. A kapcsolódó kijelző villogni kezd. A teljesítmény-fokozat beállításához (1 és 9 között) érintse meg a csúszkát (F). Amikor először érinti meg a csúszkát, a fokozat kiválasztása annak függvényében történik, hogy a csúszka melyik részét érintette meg.

INFORMÁCIÓ!

Ha 10 másodpercen belül egyetlen főzési mező sem kerül bekapcsolásra, a főzőlap kikapcsol.

A főzési mező beállításainak módosítása

Válassza ki a főzési mezőt a (D) gomb érintésével. Az aktuális érték villogni kezd a kiválasztott főzési mező kijelzőjén (E). A teljesítmény-fokozat módosításához érintse meg a csúszkát (F).

Melegen tartás/melegítés funkció

A melegen tartás/melegítés funkció a már elkészült ételek melegen tartására szolgál. A

funkció bekapcsolásához válassza ki a 0 és az 1 fokozat közötti beállítást.

Kiegészítő melegen tartó/melegítő zóna

A 90 cm széles főzőlap közepén van egy kiegészítő melegen tartó és melegítő zóna.

Melegentartás/melegítés funkció

A melegen tartó/melegítő zóna a már elkészült ételek melegen tartására szolgál. A melegen tartó/melegítő zóna lassan melegszik fel 100 °C körüli hőmérsékletre. Ezért ügyeljen rá, hogy ne érintse meg, az égési sérülések elkerülése érdekében, és ne helyezzen rá hőre érzékeny tárgyakat.

A melegen tartó/melegítő zóna bekapcsolása

• A főzőlap bekapcsolt állapotban kell, hogy legyen.
• Érintse meg a melegen tartó/melegítő zóna bekapcsolása gombot (J). A jelfény ekkor kigyullad. A melegen tartó/melegítő zóna ezzel bekapcsolásra került.

A melegen tartó/melegítő zóna kikapcsolása

• A melegen tartó/melegítő zóna kikapcsolásához érintse meg ismét a (J) gombot.
• Ha a melegen tartó/melegítő zóna a kikapcsoláskor még mindig forró, a zóna feletti jelfény villogni fog.

Automatikus gyorsmelegítés

Valamennyi főzési mező rendelkezik egy speciális mechanizmussal, ami a főzés megkezdésekor a teljesítmény-fokozatot a maximumra állítja, függetlenül az aktuális teljesítmény-beállítástól. Egy idő elteltével a főzési mező teljesítmény-fokozata átvált az eredetileg beállított értékre (1 és 8 között).

Az automatikus gyorsmelegítés funkció ideális az olyan ételekhez, amelyeket először maximális fokozaton kell melegíteni, majd hosszabb ideig kell főzni.

Az automatikus gyorsmelegítés funkció nem megfelelő olyan ételekhez, amelyek pirítást, olajban sütést, párolást igényelnek, és amelyeket gyakran kell forgatni, locsolgatni vagy kevergetni, illetve az olyan ételekhez sem, amelyeket hosszabb ideig kuktában kell főzni.

Válassza ki a kívánt főzési mezőt (D), aminek kikapcsolt állapotban kell lennie (a kijelzőn a "0" kell, hogy legyen látható). A csúszka segítségével állítsa be a kívánt teljesítmény-fokozatot, és tartsa ujját ezen a helyen körülbelül 3 másodpercig. A kijelzőn az "A" jelzés lesz látható – az automatikus gyorsmelegítés funkció ezzel bekapcsolásra került. A teljesítmény-fokozat kijelzőn az "A" és a választott teljesítmény-fokozat lesz felváltva látható. Ha az automatikus gyorsmelegítés időtartama eltelt, a főzési mező automatikusan a választott teljesítmény-fokozatra kapcsol, ami ezt követően folyamatosan látható lesz a kijelzőn.

Az automatikus gyorsmelegítés funkció kikapcsolásához válassza ki a kívánt főzési mezőt, és csökkentse a teljesítmény-fokozatot "0"-ra. Ezt követően állítsa be az új teljesítmény-fokozatot. Ha az automatikus gyorsmelegítés időtartama közben a teljesítmény-fokozat csökkentésre kerül, az automatikus gyorsmelegítés az adott főzési mezőnél kikapcsol.

Automatikus gyorsmelegítés táblázat

								87654321Teljes
gyorsmelegítésidőtartama (perc)								4:303:302:308:30

Ha az automatikus gyorsmelegítés közben az adott főzési mezőnél a teljesítmény-fokozat csökkentésre kerül, az automatikus gyorsmelegítés funkció kikapcsol.

Az automatikus gyorsmelegítés funkció kikapcsolásához válassza ki a kívánt főzési mezőt és csökkentse a teljesítmény-fokozatot "0"-ra, majd állítsa be az új teljesítmény-fokozatot.

mód		Teljesítmény-fokozatMekélyszágítellőjartan/akészítési(min)
			4-7A7-80,5-1ILeves/melegítés
			4-7A1-20,2-0,4ITej/melegítés
Rizs/főzés	-600mlvíz		20-25A2-3125g-250gkb300ml
hámozatlan		Főttburgonya/eg	25z38A5-6750g-1,5kg
Frisszöldség, darabolt/főzés	600mlvíz		18-25A4-50,5-1kgkb400ml-

• A táblázatban példák találhatók azokra az ételekre, amelyek esetében hasznos lehet az automatikus gyorsmelegítés funkció használata.
• A feltüntetett értékek tájékoztató jellegűek és függnek a főzés egyéb paramétereitől is (pl. az edény típusa és minősége, a hozzáadott víz mennyisége, stb.)
• A feltüntetett kisebb mennyiségek a kisebb főzési mezőkre vonatkoznak; a nagyobb mennyiségek pedig a nagyobb főzési mezőkre.

Kiterjesztett főzési mező

(modelltől függően)

Egyes főzési mezők esetében (modelltől függően) egy további fűtőgyűrű is bekapcsolható.

A kiterjesztett főzési mező

• A kiválasztott főzési mezőnél, ahol már beállításra került a teljesítmény-fokozat, a (J/J1) gomb megnyomásával egy további fűtőgyűrű is bekapcsolható. A kijelző mellett ilyenkor kigyullad a jelfény (E).
• A teljesítmény-fokozat kiválasztása mindkét gyűrűre érvényes lesz.
• Ha a főzési mező még egy harmadik fűtőgyűrűvel is rendelkezik, az a (J/J1) gomb ismételt megnyomásával kapcsolható be - ilyenkor a teljesítmény-fokozat kijelzője mellett két jelfény (E) világít.

A kiterjesztett főzési mező

- A további fűtőgyűrű(k) a választott főzési mező melletti (J/J1) gomb megnyomásával kapcsolható(k) ki.

Nagyteljesítményű főzési mező - powerzone

(modelltől függően)

Egyes modelleknél a bal első, "P"-vel vagy "»"-vel jelölt főzési mezőnél kapcsolható be a nagy teljesítmény. Ez lehetővé teszi az edény és az étel gyorsabb melegítését.

A megnövelt teljesítmény bekapcsolása

• Válassza ki a bal első főzési mezőt. Ekkor a főzési mezőhöz tartozó teljesítményfokozat villogni kezd.
• Nyomja meg a további fűtőgyűrű vagy a power boost funkció kiválasztására szolgáló (J) gombot. A teljesítményfokozat kijelzőn ekkor egy »P« betű jelenik meg, és a főzési mezőnél hamarosan bekapcsol az intenzív teljesítmény, a főzési mező pedig erősen izzani kezd.

A megnövelt teljesítmény kikapcsolása

A megnövelt teljesítmény kétféle módon kapcsolható ki:

• Válassza ki a bal első főzési mezőt, és nyomja meg a (J) gombot. A power boost funkció ezzel kikapcsol, és a működési teljesítmény visszaáll a power boost bekapcsolása előtti szintre. Ha a power boost funkció akkor került bekapcsolásra, amikor a teljesítményfokozat még nulla (»0«) volt, a főzési mező a power boost funkció kikapcsolását követően kikapcsol.
• Válassza ki a bal első főzési mezőt, és csökkentse a teljesítmény-fokozatot a kívánt szintre.

INFORMÁCIÓ!

A megnövelt teljesítménnyel működő főzési mező nagy fűtőteljesítménnyel működik "P", ezért a vele szomszédos felső (hátsó) főzési mezőnél nem kapcsolható be vele egyidőben a megnövelt teljesítmény – a funkció működése közben a maximálisan lehetséges teljesítmény-fokozat a 7-es. Ha a bal hátsó főzési mező 7-es vagy 8-as fokozatra volt állítva, vagy ha be volt rajta kapcsolva az automatikus gyorsmelegítés, majd ezt követően bekapcsolásra került a megnövelt teljesítmény a bal első főzési mezőnél, a bal hátsó főzési mező teljesítménye automatikusan 7-es fokozatra kapcsol, az automatikus gyorsmelegítés funkció pedig kikapcsol.

INFORMÁCIÓ!

Valamennyi főzési mező rendelkezik túlhevülés elleni védelemmel. Ha a főzési mezőn nincs edény, vagy ha a hőátadás az étel felé nem elegendő, a melegítés néhány másodpercre kikapcsol. Ez különösen fontos a megnövelt teljesítmény opcióval rendelkező főzési mezőnél, mivel az nagyon nagy teljesítménnyel működik, így gyorsabban is bekövetkezhet a túlhevülés.

Gyerekzár

A főzőlapon lehetőség van a gyerekzár beállítására, amelynek segítségével elkerülhető, hogy a főzőlap egyszerűen és gyorsan bekapcsolható legyen.

A főzőlap vezérlésének lezárása

A főzőlap kikapcsolt állapotban kell, hogy legyen. Érintse meg a be/kikapcsolás gombot, és tartsa benyomva 3 másodpercig. A teljesítmény-fokozat kijelzőkön a "0" jelzés "L" jelzésre változik. A főzőlap ezzel lezárásra került. Néhány másodperc elteltével a főzőlap automatikusan kikapcsol.

A főzőlap vezérlésének bekapcsolása

A főzőlap vezérlésének újbóli aktiválásához kövesse a lezárásnál leírt folyamatot, fordított sorrendben. A főzőlap közben kikapcsolt állapotban kell, hogy legyen. Érintse meg a be/kikapcsolás gombot, és tartsa benyomva 3 másodpercig. A teljesítmény-fokozat kijelzőkön az "L" jelzés "0" jelzésre változik. A főzőlap vezérlése ezzel ismét aktiválásra került, és használatra kész.

INFORMÁCIÓ!

Ha a felhasználói beállításokban be van kapcsolva a gyerekzár funkció (lásd a "Felhasználói beállítások" fejezetet), a gyerekzár a főzőlap minden egyes kikapcsolásakor bekapcsol.

Időzítés funkciók

A főzési idő beállítása 1 és 99 perc között lehetséges. Ez a funkció két működési módot tesz lehetővé:

1. Perc emlékeztető

Az időzítés bekapcsolásához nyomja meg az időzítés / perc emlékeztető gombot (G). Az időzítés kijelzőn (L) a "00" jelzés jelenik meg, és villog néhány másodpercig.

- A beállított időtartam elteltével hangjelzés lesz hallható; ugyanakkor a főzési mező nem kapcsol ki.

- A figyelmeztetés bármely gomb érintésével kikapcsolható; vagy bizonyos idő elteltével automatikusan kikapcsol.

- A figyelmeztetés funkció aktív marad a főzőlap (A) gombbal történő kikapcsolását követően is.

- A visszaszámlálás utolsó percében a hátralévő idő másodpercekben lesz látható a kijelzőn.

2. A kikapcsolás időzítése a választott főzési mezőnél

Ez a funkció lehetővé teszi a főzés időtartamának beállítását a választott főzési mezőnél, amelynél már korábban beállításra került a teljesítmény-fokozat. Ha a beállított időtartam eltelt, a főzési mező automatikusan kikapcsol. Az időzítés bekapcsolásához nyomja meg az időzítés / percemlékeztető gombot (G). Az időzítés kijelzőjén (L) ekkor a “00” jelzés lesz látható és kigyullad a tizedespont (H). Érintse meg ismét a (G) szenzorgombot. A választott főzési mező pontja (K) villogni kezd.

• Amíg a kijelző villog, érintse meg a csúszkát (F) és állítsa be a perceket 1 és 99 között.

- Ha a kívánt érték beállításra került, megkezdődik az idő visszaszámlálása. A kapcsolódó tizedespont (K) továbbra is villog, jelezve, hogy melyik főzési mezőhöz van beállítva időzítés.

- A beállított idő elteltével hangjelzés lesz hallható, a főzési mező pedig kikapcsol. Az időzítés kijelzőn a “00” jelzés fog villogni. A hangjelzés bármely gomb érintésével kikapcsolható; illetve bizonyos idő elteltével automatikusan kikapcsol.

INFORMÁCIÓ!

A főzés időtartama minden egyes főzési mezőhöz külön beállítható. Ha több időzítés funkció is beállításra kerül, a kijelzőn felváltva jelennek meg néhány másodpercre az egyes főzési mezőknél hátralévő időtartamok. A főzési mezőt jelző jelfény ilyenkor villog.

A beállított főzési idő módosítása

• A hátralévő főzési idő a főzés során bármikor módosítható.

- A kikapcsolás időzítő gomb (D) érintésével válassza ki a kívánt főzési mezőhöz tartozó időzítés kijelzését. Ekkor villogni kezd a kapcsolódó jelfény (K).

- Az új főzési idő beállításához érintse meg a csúszkát (F).

- A csúszka bal szélső végének érintésére a beállítás 1 perces lépésekben csökken, míg a csúszka jobb szélső végének érintésére 1 perces lépésekben nő.

•

A hátralévő főzési idő kijelzése

Ha több időzítés is be van állítva, a hátralévő főzési idő a (G) gomb érintésével jeleníthető meg.

A beállított idő törlése

• A (G) gomb megnyomásával válassza ki az időzítés kijelzőt (lásd A beállított főzési idő módosítása fejezetet). A beállított időzítés megjelenik a kijelzőn, és kigyullad a kapcsolódó főzési mezőt jelölő pont.
• A csúszka (F) segítségével állítsa az értéket »00«-ra.

A főzés ideiglenes megszakítása - Stop&Go

A Stop&Go funkció lehetővé teszi a főzés ideiglenes megszakítását úgy, hogy közben valamennyi beállítás változatlan marad. A főzés folyamatának megszakításához érintse meg a Stop&Go gombot (C). A gomb felett ekkor kigyullad a jelfény (C1). A kijelzőkön látható beállítások ekkor villogni kezdenek. Valamennyi beállítás lefagy, és a főzési mezők nem melegednek tovább (a fűtőszálak kikapcsolnak). Valamennyi gomb, a be/kikapcsolás és a STOP&GO kivételével, inaktívvá válik. A Stop&Go funkció kikapcsolásához érintse meg ismét a Stop&Go gombot. A jelfény (C1) ekkor kialszik. Ha a Stop&Go funkció nem kerül kikapcsolásra, a főzőlap 10 perc elteltével automatikusan kikapcsol.

Memóriafunkció

A memória funkció lehetővé teszi a legutóbbi beállítás visszatöltését a készülék kikapcsolását követő 5 másodpercen belül. Ez a funkció akkor hasznos például, ha a be/kikapcsolás gomb véletlen megnyomásával kerül kikapcsolásra a főzőlap, vagy ha automatikusan kapcsolt ki, mert kifolyt valamilyen folyadék.

A be/kikapcsolás gombbal történő kikapcsolást követően 5 másodperc áll rendelkezésre a vezérlő panel visszakapcsolására, és további 5 másodperc a Stop&Go gomb megnyomására a beállítások visszatöltéséhez. Ez alatt az 5 másodperc alatt a beállítások visszatöltése gomb feletti jelfény villog. Valamennyi, a kikapcsolást megelőzően aktív beállítás visszatöltődik.

Automatikus kikapcsolás

Ha főzés közben a gombok túl sokáig aktívak (pl. mert folyadék folyt, vagy valamilyen tárgy került a szenzorgombokra), 10 másodperc elteltével valamennyi főzési mező kikapcsol. A kijelzőn ilyenkor a jelzés villog.

A szenzorgombokról 2 percen belül el kell távolítani a tárgyat, vagy le kell törölni a folyadékot; ellenkező esetben a főzőlap automatikusan kikapcsol. A legutóbbi beállítások a memória funkció segítségével, a Stop&Go gomb megnyomásával tölthetők vissza.

A főzési mező kikapcsolása

Egy főzési mező kikapcsolásához nyomja meg a kapcsolódó (D) gombot, és állítsa a teljesítmény-fokozatot nullára ("0") úgy, hogy a csúszkán a nulla felé csúsztatja ujját, vagy úgy, hogy a csúszka bal végét érinti meg.

A fennmaradó hő kijelzése

Amint a forró főzési mező vagy a teljes főzőlap kikapcsolásra került, a következő lesz látható a kijelzőn:

• "H" a főzési mező forró;

A kijelzés időtartama függ a teljesítmény-fokozattól, illetve attól is, hogy milyen hosszú ideig volt bekapcsolva a főzési mező. Ha a "H" jelzés eltűnik, a főzési mező egyes esetekben még mindig forró lehet (áramkimaradás, a főzési mezőn hagyott forró edény, stb). Legyen elővigyázatos, mert fennáll az égésveszély. Ha az áramkimaradás akkor következik be, amikor a főzési mezők még forróak, a kijelzőn villogni fog a "H" jelzés. Ez azt jelzi, hogy a főzési mező vagy forró, vagy nem - az áramkimaradás időtartamától függően.

INFORMÁCIÓ!

A készülék a gyárban tesztelésre került és a főzési mezők felmelegedtek. Ezért a készülék elektromos hálózatra való csatlakoztatását követően egy ideig a "H" jelzés villoghat a kijelzőn.

INFORMÁCIÓ!

A főzési mező még akkor is forró lehet, ha a "H" jel már eltűnt. Égésveszély!

A működési idő korlátozása

Biztonsági okokból minden egyes főzési mező maximális működési ideje korlátozva van. A maximális működési idő az utoljára beállított teljesítmény-fokozattól függ. Ha a teljesítmény-fokozat nem kerül módosításra, a főzési mező a maximális működési időtartam elérését követően automatikusan kikapcsol.

	U										P987
Maximális működési idő (óra)	8	8	8	6	6	4	4	2	1,5	1,5	1

7654321F

A teljes főzőlap kikapcsolása

A főzőlap kikapcsolásához érintse meg a be/ki kapcsoló (A) gombot. Hangjelzés lesz hallható, a kijelzők kialszanak, kivéve a még forró főzési mezőket, ahol továbbra is látható lesz a fennmaradó hőt jelölő "H" jelzés.

Felhasználói beállítások

A készüléken módosítható a hangjelzés hangereje, időtartama és az automatikus gyerekzár beállításai. A paraméterek beállítására szolgáló menü a készülék elektromos hálózatra való csatlakoztatását követő 2 percben aktiválható, a megszakítás (Stop&Go) gomb megnyomásával és 3 másodpercig tartó benyomva tartásával - miközben a készülék kikapcsolt állapotban van.

Az időzítés kijelzőn megjelenik az első paraméter, az "Uo" jelzés, ami a hangjelzés hangerejét jelzi. A paraméter típusának módosításához nyomja meg az időzítés gombot (G).

Uo a hangjelzés és a figyelmeztetés hangereje

Az aktuálisan beállított érték fog megjelenni mindkét főzési mező teljesítmény-fokozat kijelzőjén. Az érték a két első főzési mező kiválasztására szolgáló gomb segítségével módosítható.

A beállított paraméterek a megszakítás (Stop&Go) gomb 2 másodpercig történő benyomva tartásával hagyhatók jóvá és menthetők el. Ekkor rövid sípolás lesz hallható. Ha nem szeretné elmenteni az új paramétereket, zárja be a felhasználói beállítások menüt a ki/bekapcsolás gomb megnyomásával.

Figyelmeztetés és hangjelzés hangereje "Uo"

A következő értékek állíthatók be:

00 a kijelzőn = kikapcsolva (nem vonatkozik a figyelmeztetésre és a hibák hangjelzéseire)

01 a kijelzőn = minimális hangerő

02 a kijelzőn = közepes hangerő

03 a kijelzőn = maximális hangerő (gyári beállítás)

Minden egyes módosításkor rövid hangjelzés lesz hallható, az újonnan beállított hangerővel.

Figyelmeztetési időtartama "So"

A következő értékek állíthatók be:

05 a kijelzőn = 5 másodperc

1.0 a kijelzőn = 1 perc

2.0 a kijelzőn = 2 perc (gyári beállítás)

Gyerekzár "Lo"

Ha az automatikus gyerekzár funkció bekapcsolásra kerül a felhasználói beállítások menüben, a főzőlap minden egyes kikapcsolást követően automatikusan lezárásra kerül.

00 a kijelzőn = kikapcsolva (gyári beállítás)

01 a kijelzőn = bekapcsolva

Karbantartás és tisztítás

Minden egyes használat után várja meg, amíg az üvegkerámia felület lehűl, és tisztítsa meg. Ellenkező esetben a rajta maradt szennyeződések a főzőlap következő használatakor beleégnek a forró felületbe.

Az üvegkerámia főzőlap rendszeres tisztítására használjon speciális ápolószereket, amelyek védő filmréteget képeznek a felületen, így megakadályozva, hogy a szennyeződések beleragadjanak.

Az üvegkerámia felület minden egyes használata előtt törölje le róla a port és az egyéb szennyeződéseket, amelyek megkarcolhatnák úgy a főzőlap, mint az edény aljának felületét.

INFORMÁCIÓ!

A fémszivacs, a durva tisztítószivacsok és a súrolóporok megkarcolhatják a felületet. A felületben kárt okozhatnak erős, spray formájú tisztítószerek és a nem megfelelő folyékony tisztítószerek.

Az erős vagy súroló hatású tisztítószerektől, illetve a durva, vagy sérült aljú edényektől a jelölés lekophat.

A kisebb szennyeződéseket puha, nedves ruhával távolítsa el, majd törölje szárazra a felületet.

A vízkőfoltokat enyhe ecetes oldattal távolítsa el. Ugyanakkor ne használja ezt az oldatot a keret törlésére (csak egyes modelleknél), mert az elveszítheti a fényét. Ne használjon erős, spray formájú tisztítószereket vagy vízkőoldószereket.

A makacs szennyeződések eltávolítására használjon speciális üvegkerámia tisztítószert. Tartsa be a gyártó utasításait. Ügyeljen rá, hogy alaposan eltávolítsa a tisztítószerek maradványait is a tisztítást követően, mert azok kárt okozhatnak az üvegkerámia felületben a főzési mezők következő felmelegedése során.

A makacs vagy odaégett szennyeződéseket kaparóval távolítsa el. A kaparó használatakor legyen elővigyázatos, a sérülések elkerülése érdekében.

INFORMÁCIÓ!

A kaparó nem tartozéka a készüléknek.

Csak akkor használja a kaparót, ha a szennyeződés nedves ruhával és speciális, üvegkerámia felületekhez való tisztítószerekkel nem távolítható el.

Tartsa a kaparót megfelelő szögben (45°-60°). Nyomja óvatosan a kaparót az üvegre, és csúsztassa végig a jelölésen a szennyeződések eltávolítása érdekében. Ügyeljen rá, hogy a kaparó műanyag nyele (egyes modelleknél) ne érintkezzen a forró főzési mezővel.

INFORMÁCIÓ!

Ne nyomja a kaparót függőlegesen az üvegre, és ne karcolja meg a főzőlap felületét a kaparó végével vagy pengéjével.

A cukrot vagy a cukortartalmú ételeket azonnal távolítsa el az üvegkerámia felületről egy kaparó segítségével – akkor is, ha a főzőlap még forró, mivel a cukor maradandó károsodást okozhat az üvegkerámia felületben.

Hibák és működési zavarok táblázata

A garanciális időszak alatt kizárólag a gyártó részéről megbízott márkaszerviz végezhet javításokat.

Bármilyen javítási művelet megkezdése előtt győződjön meg arról, hogy a készülék le van-e kapcsolva az elektromos hálózatról akár a biztosíték kivételével, akár a villásdugó fali aljzatból történő kihúzásával.

A nem hozzáértő részéről végzett beavatkozások és javítások áramütést vagy rövidzárlatot okozhatnak, ezért ne kísérletezzen ilyenekkel. Bízza az ilyen feladatokat szakemberre, illetve szerelőre.

A készülék kisebb működési zavarai esetén ellenőrizze a jelen útmutatóban leírtakat, hogy esetleg saját kezűleg meg tudja-e szüntetni azokat.

Ha a készülék a helytelen használat vagy bánásmód miatt nem működik, a szerelő látogatása akkor sem lesz ingyenes, ha egyébként ez a garanciális időszakon belül történik.

A használati útmutatót őrizze meg az esetleges későbbi használat vagy a következő tulajdonosnak való továbbadás lehetősége miatt.

Alább néhány gyakori hiba elhárítására vonatkozó javaslat olvasható.

	OkProbléma/hiba
A háztartás fő biztosítéka gyakran kimegy.	Hívjon szerelőt.
Folyamatossípolásésakijlezőna következőjelzés: ↗	Vízfolytaszenzorokfelületérevagyvalamilyentárgy kerültrájuk.Töröljeleaszenzorokfelületét.
F2jelzésakijelzőn	Arrafigyelmeztet,hogyműködésközbenzavar lépettfel.

Ha a fenti tanácsok ellenére sem sikerült elhárítania a hibát, hívja a márkaszervizet. A helytelen bekötés vagy használat miatt bekövetkezett meghibásodások, illetve reklamációk nem képezik a garancia tárgyát. Az ilyen javítások költségeit Önnek kell fedeznie.

FIGYELMEZTETÉS!

A javítás megkezdése előtt válassza le a készüléket az elektromos hálózatról (a biztosíték eltávolításával vagy a villásdugó aljzatból való kihúzásával).

A beépíthető főzőlap üzembe helyezése

A beépítés folyamata

• A munkalap teljesen vízszintes kell, hogy legyen. • Védje megfelelően a vágott nyílás széleit.
• Csatlakoztassa a főzőlapot a hálózati áramforráshoz (lásd a főzőlap hálózati áramforráshoz való csatlakoztatására vonatkozó utasításokat).
• Illessze a főzőlapot a kivágott nyílásba.

• A készülék konyhabútor-elembe történő beépítését, illetve elektromos csatlakoztatását kizárólag megfelelően képzett szakember végezheti el.
• A konyhabútor-elem furnérját vagy egyéb felületét, ahová a főzőlap beépítésre kerül, hőálló ragasztóval (100°C) kell kezelni, ellenkező esetben a munkalap felülete elszíneződhet vagy deformálódhat.

- Tömör fa szegőléc használata a főzőlap mögötti munkalapon csak akkor megengedett, ha a távolság legalább akkora, mint a beépítési ábrákon feltüntetett.

- A főzőlap 600 mm-es vagy annál szélesebb konyhabútor-elem feletti munkalapba építhető be.

• A főzőlap feletti konyhabútor-elemeket olyan magasságban kell elhelyezni, hogy ne zavarják a munkafolyamatot.
• A főzőlap és az elszívó közötti távolság nem lehet kisebb az elszívó beszerelési útmutatójában megadottnál. A minimális távolság 500 mm.
• A készülék széle és a szomszédos magas konyhabútor-elem közötti távolság nem lehet kevesebb 40 mm-nél.
• Tömör fa szegőléc használata a főzőlap mögötti munkalapon csak akkor megengedett, ha a távolság legalább akkora, mint a beépítési ábrákon feltüntetett.
• A beépíthető főzőlap és a hátsó fal közötti távolság legalább akkora kell, hogy legyen, mint a beépítési ábrán feltüntetett.

A rögzítőkapocs felszerelése

• A munkalapnak teljesen vízszintesnek kell lennie. Védje a kivágott felületeket.
• Használja a négy mellékelt csavart (4x) a rögzítőelemek (4x) felhelyezéséhez a lyukhoz és a kivágáshoz a főzőlap első és hátsó falánál.
• Helyezze a főzőlapot a kivágásba, és nyomja erősen felülről a munkalap felé.
• A rögzítőkapocs felszereléséhez ne használjon 6,5 mm-nél hosszabb csavarokat.

Szellőzőnyílások az alsó konyhaszekrényben

INFORMÁCIÓ!

Az indukciós főzőlap megfelelő működéséhez szükséges a levegő megfelelő keringése.

- A konyhai bútorelem hátsó falának teljes szélességében egy legalább 140 mm magas nyílásnak kell lennie. Ezenfelül legalább 6 mm-es nyílásra van szükség elöl, a bútorelem teljes szélességében.

- A főzőlap alá, annak teljes hosszában egy vízszintes elválasztó panelt kell beépíteni, aminek a főzőlap aljától legalább 10 mm-re kell lennie. A hátsó oldalon megfelelő szellőzést is szükséges biztosítani.

• A főzőlap ventilátorral is rendelkezik, ami az alsó részén található. Abban az esetben, ha a konyhai elem alatt fiók van, ne tároljon benne apró tárgyakat vagy papírt, mert ha ezeket a ventilátor beszippantja, kár keletkezhet a ventilátorban és a hűtőrendszerben egyaránt. Ugyanígy ne tároljon a fiókban alufóliát, gyúlékony anyagokat vagy folyadékokat (pl. spray-ket), és ne is tegyen ilyeneket a főzőlap közelébe. Robbanásveszély!
• A fiók tartalma és a ventilátor bemeneti nyílásai között legalább 20 mm távolságnak kell lennie.

Alsó bútorelem sütővel

- Sütő beépítése a főzőlap alá az olyan típusú, hűtőventilátorral ellátott sütők esetében lehetséges.

- A sütő beépítése előtt a konyhai bútorelem hátsó falát a beépítési nyílás teljes felületén el kell távolítani.

• Ezenkívül elöl legalább 6 mm-es nyílást kell biztosítania az elem teljes szélességében.

- Abban az esetben, ha más készülékek kerülnek beépítésre az indukciós főzőlap alá, azok megfelelő működése nem garantált.

Süllyesztett beépítés a munkalapba.

Süllyesztett beépítésre a csiszolt élek vagy dekor keret nélküli készülékek alkalmasak.

A készülék elhelyezése

A készüléket kizárólag hő- és vízálló munkalapba lehet beépíteni - ilyenek a (természetes) kőből (márvány, gránit) vagy keményfából (a kivágás mentén a széleket védeni kell) készült munkalapok. Ha a készülék kerámiából, fából vagy üvegből készült munkalapba kerül beépítésre, egy külön fa keret használata szükséges. A keret nem tartozéka a készüléknek. Más anyagokból készült munkalapba a készülék kizárólag akkor építhető be, ha előzetesen kikérésre került a munkalap gyártójának véleménye és kifejezett jóváhagyását adta a beépítéshez. Az alap egység belső méretei legalább meg kell hogy egyezzenek a munkalap belső kivágásával. Ez lehetővé fogja tenni a készülék egyszerű eltávolítását a munkalapból. Az üveglap alsó oldalának kerületére ragassza fel a tömítőszalagot.

Először vezesse át a kábelt a kivágáson. Helyezze a készüléket a kivágás közepére. Csatlakoztassa a készüléket az elektromos hálózatra (lásd a készülék csatlakoztatására vonatkozó utasításokat). A készülék beragasztása előtt ellenőrizze annak működését. Ragassza be a készülék és a munkalap közötti rést szilikon tömítőanyaggal. A készülék beragasztásához használt szilikon tömítőanyag hőálló kell hogy legyen (legalább 160 °C-ig). Simítsa ki a szilikon tömítőanyagot egy megfelelő szerszám segítségével. Tartsa be a választott szilikon tömítőanyag használati utasításában foglaltakat. Ne kapcsolja be a készüléket, amíg a szilikon tömítőanyag teljesen meg nem száradt.

1. Szilikon tömítés 2. Tömítőszalag

FIGYELMEZTETÉS!

Különösen ügyeljen a beépítési méretekre (természetes) kő munkalap esetében. A szilikon tömítés kiválasztásakor vizsgálja meg a munkalap anyagát és kérdezze meg a munkalap gyártójának véleményét. Nem megfelelő szilikon tömítés használata esetén egyes részek tartósan elszíneződhetnek.

A beépített készülék eltávolítása

Válassza le a készüléket az elektromos hálózatról. Távolítsa el a szilikon tömítést a készülék széléről egy megfelelő eszköz segítségével. A készüléket alulról felfelé nyomva távolítsa el.

FIGYELMEZTETÉS!

Ne próbálja a készüléket felülről eltávolítani a munkalapból.

FIGYELMEZTETÉS!

A szerviz csak a főzőlap javításáért és szervizeléséért felelős. A (munkalapba süllyesztett) főzőlap újbóli beépítésével kapcsolatban forduljon egy speciális, konyhai berendezésekkel foglalkozó szakkereskedőhöz.

Kő munkalap

1. Pult 2. Készülék 3. Nyílás

Az üvegkerámia lap és a munkalap kivágásának hibahatárára való tekintettel a nyílás mérete szabályozható (min. 2 mm).

Kerámia, fa vagy üveg munkalap

1. Pult 2. Készülék 3. Nyílás 4. 16 mm vastag fa keret

Az üvegkerámia lap és a munkalap kivágásának hibahatárára való tekintettel a nyílás mérete szabályozható (min. 2 mm). A fa keretet 5,5 mm-rel a munkalap felső széle alá szerelje fel (lásd az ábrát).

A kivágás elkészítésekor ügyeljen az üveg élének sugarára (R10, R2).

KIVÁGÁS ÜVEG

FIGYELMEZTETÉS!

Ha a sütő süllyesztett főzőlap alá kerül beépítésre, a munkalap legalább 40 mm vastag kell hogy legyen.

A tömítőhab rögzítése

INFORMÁCIÓ!

Egyes készülékeknél a tömítés már elöl rögzítve van!

Mielőtt a készüléket beépítené a konyhai munkalapba, rögzítse a főzőlaphoz mellékelt habszivacs tömítést az üvegkerámia főzőlap aljára. A tömítésről távolítsa el a védőfóliát. Ragassza fel a tömítést az üveg alsó oldalára (2-3 mm távolságra a szélétől). A tömítést az üveg teljes szélén fel kell ragasztani. A tömítést a sarkoknál nem lehet átfedésben. A tömítés felhelyezésekor ügyeljen rá, hogy ne sértse meg, illetve ne érintkezzen éles tárgyakkal.

FIGYELMEZTETÉS!

Ne építse be a készüléket tömítés nélkül!

A főzőlap csatlakoztatása az elektromos hálózatra

• Az elektromos hálózat védelmének meg kell felelnie a vonatkozó előírásoknak.
• Mielőtt csatlakoztatná a készüléket, győződjön meg arról, hogy az adattáblán feltüntetett feszültség megegyezik a hálózati feszültséggel.
• Az elektromos rendszer kialakításában el kell helyeznie egy olyan kapcsolóberendezést, ami a készülék minden pólusát le tudja választani a hálózatról, és amelynek érintkezői között legalább 3 mm távolság van nyitott állapotban. Ehhez megfelelő berendezések lehetnek például a biztosítékok, biztonsági kapcsolók, stb.
• A csatlakoztatást a feszültséghez és a biztosítékokhoz kell igazítani.
• A beszerelés után az elektromos áramot vezető és a szigetelt részeket érintés elleni védelemmel kell ellátni.

FIGYELMEZTETÉS!

A készülék csatlakoztatását kizárólag arra feljogosított szakember végezheti el. A helytelen csatlakoztatás következtében a készülék egyes részei tönkremehetnek, és ilyen esetekben a felhasználó nem jogosult a garanciára. Minden javítási vagy karbantartási feladat megkezdése előtt válassza le a készüléket az elektromos hálózatról.

Csatlakozási rajz

• Ellenőrizze a feszültséget. Mielőtt csatlakoztatná a készüléket, győződjön meg arról, hogy az adattáblán feltüntetett feszültség megegyezik a hálózati feszültséggel. A hálózati feszültséget (220-240V L és N között) szakembernek kell ellenőriznie, megfelelő mérőeszközzel. • Nyissa ki a csatlakozódoboz fedelét.
• A vezetékeket a készüléktípusának megfelelően csatlakoztassa.
• A záthidaló kapcsok a csatlakozó terminálon találhatók.

Csatlakozókábel

(csatlakozókábel nélküli készülék)

• A csatlakoztatáshoz a következő használható: •PVC-szigetelt, H05V2V2 típusú, sárga és zöld biztonsági vezetővel rendelkező csatlakozókábelek, vagy ezekkel egyenértékű, illetve ennél jobb kábelek.
• A kábel külső átmérője legalább 8,00 mm kell hogy legyen.

*a kábelsaruk nem tartozékok

INFORMÁCIÓ!

Kábelsaruk használata javasolt.

Egyfázisú csatlakoztatás (32A)

•Egyfázis csatlakozó (1N, 220-240V\~/50-60Hz): - A vezeték és a nullavezető közötti feszültség 220-240V\~. Helyezzen el egy áthidaló kapcsot az 1 és 2, illetve a 4 és 5 csatlakozópontok közé. - Az áramkör egy legalább 32A-es biztosítékkal kell hogy rendelkezzen. A tápkábel keresztmetszeti felülete legalább 4 mm² kell hogy legyen.

2 fázisú csatlakoztatás (16A)

•2 fázis, 1 nullavezető (2N, 380-415V\~/50-60Hz): - A vezeték és a nullavezető közötti feszültség 220-240V\~; a fázisok közötti feszültség pedig 380-415V\~. Helyezzen el egy áthidaló kapcsot a 4 és 5 csatlakozópontok közé. Az áramkör legalább két, egyenként 16A-es biztosítékkal kell hogy rendelkezzen. A csatlakozókábel átmérőjének felülete legalább 1,5 mm² kell hogy legyen.

-2 fázis, 2 nullavezető (2N, 220-240V 2N\~/50-60Hz): - A fázisok és a nullavezető közötti feszültség 220-240V\~. - Az áramkör legalább két, egyenként 16A-es biztosítékkal kell hogy rendelkezzen. A csatlakozókábel keresztmetszetének területe legalább 1,5 mm² kell hogy legyen.

A 30 cm széles (két főzési mezős) készülékek kizárólag egyfázisú csatlakoztatást tesznek lehetővé. A csatlakozókábel átmérője legalább 1,5 mm² kell hogy legyen.

A tápkábel csatlakoztatása

(tápkábellel rendelkező készülék)

• A készüléket közvetlenül kell az elektromos hálózatra csatlakoztatni.
• Azelektromoshálózatrólvalóleválasztásraszolgálóeszközöknekmegkell, hogyfeleljeneka vonatkozóelőírásoknak.
• Atápkábelheznehasználjonhosszabbítótésnevezesseélesszélekenkeresztül.
• Ha a készülék sütő fölött kerül elhelyezésre, ügyeljen rá, hogy a tápkábel ne érintkezhessen a sütő forrórészeivel.

Egyfázisúcsatlakoztatás

Csatlakoztassa a készüléket az A ábrának megfelelően. Ha az elektromos hálózat nem teszi lehetővé 32A-es biztosíték használatát, a készülék teljesíményét ennek megfelelően csökkenteni vagy korlátozni szükséges.

LásdaFelhasználóibeállíásokfejezetet.

L=barna

N=kék

↓ =sárga/zöld

Kétfázisúcsatlakoztatás

• Ha az Ön elektromos hálózata 2 fázissal és 1 nullavezetővel rendelkezik, a készüléket a B ábrának megfelelőencsatlakoztassa.
• Ha az Ön elektromos hálózata 2 fázissal és 2 nullavezetővel rendelkezik, a készüléket a C ábrának megfelelőencsatlakoztassa.

L1=barna

L2=fekete

N=kék

↓ = sárga/zöld

L1 = barna

L2 = fekete

N1 = kék

N2 = szürke

↓ = sárga/zöld

Az előző oldalon található táblázat folytatása

csak NL esetén!

Ártalmatlanítás

A csomagolás környezetbarát anyagokból készült, amelyek a környezet veszélyeztetése nélkül újrahasznosíthatók, tárolhatók vagy megsemmisíthetők. A csomagolóanyagok ennek megfelelően jelölve is vannak.

A terméken vagy a csomagoláson található jelölés azt jelenti, hogy a terméket nem szabad hagyományos háztartási hulladékként kezelni, hanem egy arra felhatalmazott, hulladék elektromos és elektronikus berendezések hasznosításával foglalkozó gyűjtőhelyen kell leadni.

A termék megfelelő ártalmatlanításával elkerülhetők azok a környezet és emberi egészség vonatkozásban felmerülő negatív hatások, amelyek a termék nem megfelelő módon történő ártalmatlanítása nyomán következnének be. A termék ártalmatlanítására és újrahasznosítására vonatkozó további információkért forduljon a hulladékkezelésért felelős önkormányzati szervhez, a hulladékkezelő szolgálathoz vagy az üzlethez, ahol a terméket megvásárolta.

Fenntartjuk az esetleges módosítások és hibák jogát a használati útmutatóban.

gorenje
