FZZ 4008 - Létra Fieldmann - Ingyenes használati útmutató

HASZNÁLATI ÚTMUTATÓ FZZ 4008 Fieldmann

Többfunkciós 3-részes létra

FELHASZNÁLÓI KÉZIKÖNV

A használati útmutató több nyelvi változatban készült.

Köszönjük, hogy megvásárolta ezt a többfunkciós 3-részes létrát. Használat előtt, figyelmesen olvassa el ezt a használati útmutatót és örizze meg a későbbiekre.

TARTALOM

KÉPMELLÉKLET....34

1. UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA....36
   FONTOS BIZTONSÁGI TUDNIVALÓK....40
   ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK....41
   FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK 41
   CSOMAGOLÁS......41
   HASZNÁLATI ÚTMUTATÓ 41
2. BIZTOSÍTÓ MECHANIZMUSOK 42
3. A LÉTRA SZÉTHÚZÁSA 42
4. A LÉTRA ÖSSZERAKÁSA....43
5. TÁROLÁS 43
6. MÜSZAKI ADATOK 43

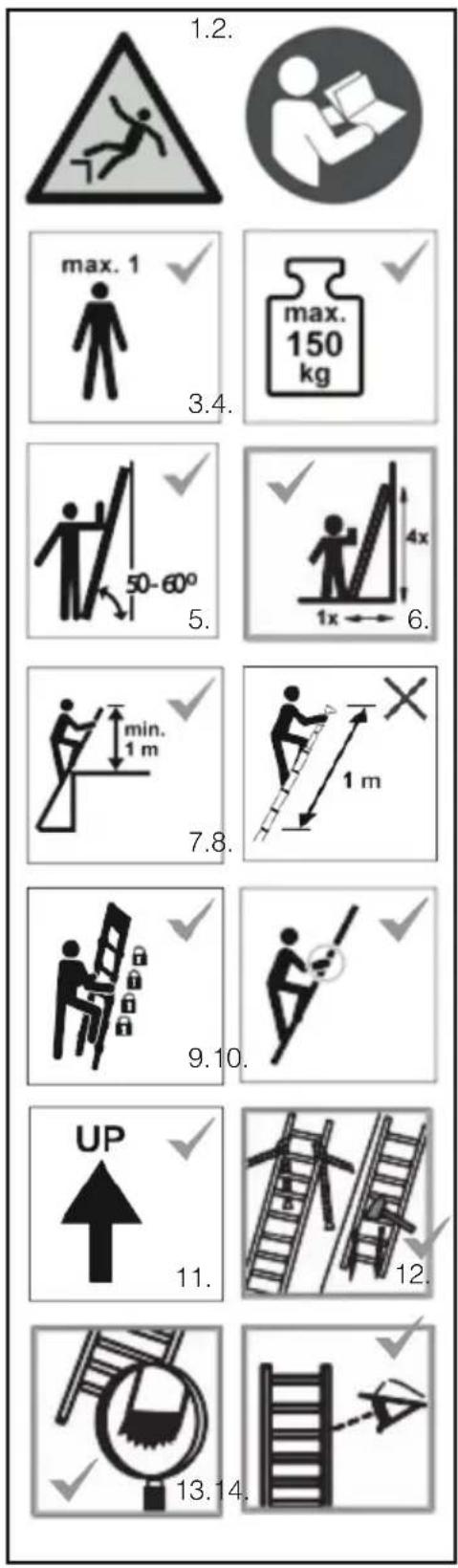

1. UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA

1. Ügyeljen, nehogy leessen a létráról.
2. Figyelmesen olvassa el a használati útmutatót.
3. Maximum egy személy a létrán.
4. A létra maximális terhelhetősége 150 kg.
5. Állítsa be a létrát úgy, hogy 50-60 okos szögben támaszkodjon a falhoz.
6. Állítsa be a létrát úgy, hogy az alap a teljes létra munkaterületének 1/4-ében legyen elhelyezve.
7. A létra átfedése az érintkezési pont felett.
8. Ne álljon a teleszkópikus létra utolsó méterén.
9. A csúszó válaszfalak minden reteszelő mechanizmusát használat előtt ellenőrizni és zárni kell.
10. Erősen kapaszkodjon, amikor a létrára vagy létráról mászik. Foglya a fogantyúkat a létrán végzett munka során, ha ez nem lehetséges, tegyen meg más elővigyázatossági óvintézkedéseket.
11. A létrát csak a nyíllal jelzett irányban - felfelé - használja.
12. Biztosítsa a létra felső és alsó végét.
13. Használat előtt mindig ellenőrizze a létra lábait.
14. Használat előtt a létrát mindig ellenőrizze vizuálisan.

1. Átvétel után ellenőrizze a létrát. Minden használat előtt győződjön meg, hogy a létra nem sérült és a használata biztonságos. Soha ne használja a sérült létrát.

2. A létrát mindig szilárd felületre állítsa.

3. A létrát ne használja professzionális használatra

4. A létrát otthoni és hobbi használatra használja

5. Figyelmeztetések, villamos energia veszélyei. Az elektromos veszélyeket azonosítsa a munkaterületen, például a felső vezetékeken vagy egyéb elektromos berendezéseken, és ne használjon olyan létrát, ahol az elektromos veszély fennáll.

6. Ne használja a létrát hídként

7. Ne helyezze kezét vagy ujjait a létra fogai közé, mielőtt a létrát üzembe helyezné vagy összecsukása közben.

8. Ne helyezze a létrát instabil vagy nem megfelelő felületre.

9. Soha ne hajoljon ki a létráról.

10. Ne helyezze a létrát a piszkos felületre.

11. Amikor fel vagy lefelé halad a létrán, mindig forduljon arccal a létrához.

12. Ne végezzen semmilyen munkát a létra súlypontján kívül, például merev anyagok fúrása.

13. A létra használata közben ne hordozzon olyan dolgokat, amelyek nehezek vagy nehezen kezelhetők.

14. A létra használata közben ne viseljen alkalmatlan lábbelit.

15. A létrát ne használja, ha nem érzi jól magát. Egyes gyógyszerek, alkoholok és pszichotróp anyagok veszélyesé teszik a létra használatát.

16. Győződjön meg róla, hogy a létra felső vége megfelelően van állítva.

1. A létrát úgy használja, hogy az egyes fogak horizontális helyzetben legyenek
2. Soha ne álljon a létra utolsó három fokán. Teleszkópos létra esetén az utolsó métert nem szabad használni
3. Használat előtt nyissa ki a dupla létrát a maximálisra.
4. Soha ne lépjen a létráról / dupla létráról más felületre.
5. A dupla létrát csak biztonsági eszközökkel szabad használni.
6. Az álló létrák nem használhatók ferde létrákként, kivéve, ha azokat úgy tervezték.
7. Győződjön meg, hogy a reteszek zárva vannak.
8. Soha ne másszon fel a dupla létra két felső fokára kézi korlát nélkül.
9. Az első használat előtt szerelje fel a stabilizátor rudat/ rudakat a létrára/dupla létrára.
10. Minden vízszintes plattormot, amely úgy néz ki, mint egy platform egy álló dupla létrán, amely nem állásra szánt (műanyag munkatálca), világosan meg kell jelölni ezen a felületen (csak szükség esetén a létra/kettős létra konstrukció tekintetében).
11. Az állványzatra csak a gyártó által megadott lapokat használja. Használat előtt mindkét lapot megfelelően rögzíteni kell.
12. Soha ne használja a több funkciós létrát fordítva. Ez a pozíció csak összerakás vagy összecsukás esetén engedélyezett.
13. Figyeljen az állványlemezek maximális terhelésére - 120 kg.
14. Mindig győződjön meg, hogy a zárakat a létra használata előtt lezárta.

1. Ha a dupla létra helyzetét használja, soha ne másszon fel a létra kibontott harmadik része felé, ne menjen az "A" betű alak felé, ahogy az az ikonon látható. Ne lépjen minimum az utolsó négy fokra.

2. Ha a létrát lépcsőn használja, akkor ugyanazt az elrendezési szöget kell betartani, minha a létrát vízszintes felületen használná.

FONTOS BIZTONSÁGI INFORMÁCIÓK

FIGYELEM! A fém elektromos vezető! Ne hagyja, hogy a létra vagy annak bármely része érintkezzen élő villamos vezetékekkel.

Használat előtt figyelmesen olvassa el a használati útmutatót
Győződjön meg, hogy az egészségi állapota megfelelő a létra használatára. A létra használata bizonyos egészségi állapotokban vagy gyógyszereknél, túlzott alkoholfogyasztás vagy drogfogyasztás esetén veszélyes lehet.
Munkahelyi használat előtt kockázatbecslést kell végezni az adott ország jogszabályainak megfelelően.
A létra maximális terhelhetősége 150kg. A felhasználó plusz szerszámok és anyagok súlya nem haladhatja meg a 150 kg-ot.
A létrák tefőcsomagtartókon vagy kisteherautókon történő szállításakor ügyeljen arra, hogy megfelelően legyenek elhelyezve a károsodás megelőzése érdekében.
A létra terhelése előtt mindig ellenőrizze, hogy a reteszelő szerkezet zárt helyzetben van. Ha a létrát teljes hosszában használja, minden rögzítő mechanizmust biztosítani kell!
A létraszerkezet munkanapjának kezdetén végezze el az összes alkatrész vizuális ellenőrzését.
* Professzionális felhasználók esetén rendszeres ellenőrzés szükséges.
A létrát rendszeres fok-távolságokkal kell használni.
Ne használjon olyan tartozékokat, alkatrészeket vagy kiegészítőket, amelyeket a gyártó nem értékesít vagy ajánl.
Szállítás után ellenőrizze a létrát, és használat előtt ellenőrizze az összes alkatrész állapotát és működését. Ne használja a létrát, ha egyes alkatrészei hiányoznak, sérültek vagy kopottak. Professzionális felhasználók esetén rendszeres ellenőrzés szükséges. Győződjön meg róla, hogy a létra megfelel a feladatnak.
* Ne próbálja meg a létrát módosítani. Ez súlyos sérülést okozhat és a garancia érvényét veszti.
Soha ne próbálja megjavítani a sérült létrát. A sérült létra javítását mindig bízza szakemberre.
Soha ne használja a sérült létrát
Távolítson el minden olyan szennyeződést a létráról, mint például nedves festék, sár, olaj vagy hó.
Távolítsa el a létrát, ha túlzott hőnek volt kitéve (például a tűz a házban) vagy maró hatású szereknek (savak vagy lúgok).

Létra használata

Ne lépje túl a létra teljes terhelési szintjét.

Ne hajoljon ki: használat közben a felhasználó a teste középpontját (hasát) mindig a két oldalléc között tartja és a lábait ugyanazon a fokon.

A létrán ne lépjen magasabb szintre további rögzítés nélkül, például megfelelő stabilizátor használatával.

* Ne használjon dupla létrát a következő szintre (emeletre) való belépéshez.

Ne álljon a támasztólétra/rúdlétra felső három fokán. Ne álljon a dupla létra felső két fokán felület és fogantyú/kapaszkodó nélkül

Ne álljon a dupla létra kihúzható létrájának felső négy fokán.

A létrát csak könnyű, rövid idejű munkára használja.

Az elkerülhetetlen élő elektromos munkákhoz használjon nem vezető létrákat.

Ne használja a létrát a kültéri környezetben kedvezőtlen időjárási körülmények között, például erős szélben.

Tegyen óvintézkedéseket, hogy a gyermekek ne játszanak a létrán.
Ha lehetséges, a munkaterületen rögzítse az ajtót (nem vészkijáratokat) és az ablakokat.
Amikor fel vagy lefelé halad a létrán, mindig forduljon arccal a létrához. Amikor fel és le mászik a létráról, mindig erősen fogja a létrát.
A létrát ne használja hídként.
Használjon megfelelő lábbelit.
Kerülje a túlzott oldalsó terhelést, például a téglák és a beton fúrását.
Ne maradjon sokáig a létrán rendszeres szünetek nélkül (a fáradtság veszélyt jelent)
A magasabb szinthez való hozzáférést biztosító létráknak legalább 1 m-el meg kell haladni az érintkezési pontot
A létrán hordozott tehernek könnyűnek és könnyen kezelhetőnek kell lennie.
A dupla létrákon kerülje a munkákat, melyek oldalsó terhelést kívánnak, pld. oldalsó fúrás kemény anyagokba (pld. téglák vagy beton),
Ha létrán dolgozik, fogja a korlátokat, vagy ha ez nem lehetséges, tegyen meg további biztonsági óvintézkedéseket.

Javítás és karbantartás

A javításokat és a karbantartást szakképzett személy végezheti, és a gyártó utasításainak meg kell felelnie.

A létrákat a gyártó utasításainak megfelelően kell tárolni.

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK

A terméket gondosan csomagolja ki, és ügyeljen arra, hogy ne dobjon ki semmit, mielőtt minden alkatrészt meg nem talál.
A gépet tartsa száraz helyen és gyermekektől távol.
Olvassa el az összes figyelmeztetést és utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyásának áramütés, tűz és/vagy súlyos sérülés lehet a következménye.

CSOMAGOLÁS

A termék védőcsomagolásban van, hogy az átszállítás közbeni sérüléstől védve legyen. Ez a csomagolás újrahasznosítható anyagból készült.

HASZNÁLATI ÚTMUTATÓ

Mielőtt használni kezdi a terméket, olvassa el a következő biztonsági előírásokat és a használati utasításokat. Ismerkedjen meg a kezelőelemekkel és a munkaeszköz helyes használatával. Az útmutatót gondosan őrizze meg későbbi szükség esetére. Legalább a jótállás idejére javasolt megőrizni az eredeti csomagolást a belső csomagolóanyagokkal együtt, a pénztárjegyet és a garancialevelet. Szállítás esetén csomagolja vissza a terméket az eredeti gyári csomagolásba, így maximális védelmet biztosít számára (pl. költözés vagy szervizbe küldés esetén).

Megjegyzés: Ha a terméket másik személynek adja el, az útmutatóval adja át. A használati útmutató utasításainak betartása a termék helyes használatának alapja. A használati útmutató a kezelésre, karbantartásra és javításra vonatkozó utasításokat is tartalmaz.

FIGYELEM! A súlyos sérülések és halálesetek elkerülése érdekében kérjük, olvassa el az összes utasítást, mielőtt használatba venné és fi gyelmen kívül hagyná a termék címkéin feltüntetett fi gyelmeztetéseket! Tartsa meg a kézikönyvet a termékkel együtt későbbi felhasználásra.

A gyártó nem felel az útmutató utasításainak be nem tartásából adódó balesetekért vagy károkért.

2. BIZTOSÍTÓ MECHANIZMUSOK

FIGYELEM! Használat előtt először ismerkedjen meg a létra funkcióval!

Minden létrafoknak két zárolási mechanizmusa van. Ezek acélrugós csapokból állnak, amelyek automatikusan a helyére kerülnek, amikor a létra meghosszabbodik. Minden mechanizmus össze van kötve biztosítási karral, amely a külső oldalon látható (lásd 2. ábra)

Leírás 2. ábra:

air of locking levers - biztosítókar pár

A biztosítókaroknak 2 funkciója van. Jelzi, hogy a mechanizmus rögzítve van-e (vagy sem), és a tűkioldó gombként működik (a létra leeresztésekor).

Az oldal közelében lévő kar jelzi, hogy a mechanizmus rögzítve van. Az oldaltól távolabbi kar jelzi, hogy a mechanizmus nem biztosított (lásd a 3. ábrát).

Leírás 3. ábra:

Locking lever - biztosítókar

LOCKED - BIZTOSÍTOTT

UNLOCKED - FELOLDVA

FIGYELEM! Úgy tünhet, hogy a reteszelő mechanizmus hallhatóan helyére kattan, de mindig vizuálisan ellenőrizze, hogy a karok láthatóan biztosítva vannak. A reteszelő mechanizmust használat előtt teljesen rögzíteni kell.

FIGYELEM! A reteszelő mechanizmust a létra használata előtt teljesen rögzíteni kell.

3. A LÉTRA SZÉTHÚZÁSA

3-részes létra

Fogja mindkét kézzel a létrát mindkét oldalon, és húzza felfelé, amíg kihúzza ezt a részt az igényeinek megfelelően. Ezután húzza ki a kioldó rudat az A-keretbe.

4. A LÉTRA ÖSSZERAKÁSA

Miután befejezte a létra használatát, a létrát vissza tudja húzni tárolóméretre.

Rakja össze a létrát, majd fok fok után két kézzel nyomja vissza.

5. TÁROLÁS

A létrát biztonságos száraz helyen kell tárolni a gyermekek elől elzárva és a túlzott hőtől védve.

6. MÜSZAKI ADATOK

3-részes létra FZZ 4008
Max. hossza	6,7 m
Fokok száma	10
Tömeg	11.4 kg
Méret szétnyitott állapotban	676 × 46 cm
Méret összecsukott állapotban	286 × 46 × 15 cm
Fokok közötti távolság	28 cm
Max. terhelhetőség/max. terhelhetőség az állványzaton	150 kg/120 kg
Alumínium ereje	1,3- 1,5 mm
3-részes létra FZZ 4009
Max. hossza	9.3 m
Fokok száma	13
Tömeg	14.7 kg
Méret szétnyitott állapotban	928 × 46 cm
Méret összecsukott állapotban	368 × 46 × 15 cm
Fokok közötti távolság	28 cm
Max. terhelhetőség/max. terhelhetőség az állványzaton	150 kg/120 kg
Alumínium ereje	1,3- 1,5 mm

A szöveg és müszaki paraméterek változtatásának joga fenntartva.

A használati útmutató több nyelvi változatban készült.

Változtatások a szövegben, a kivitelben és a műszaki jellemzőkben előzetes fi gyelmeztetés nélkül történhetnek, a módosításra vonatkozó jog fenntartva.
