HASZNÁLATI ÚTMUTATÓ 90-39001 National Geographic
Mikroszkóp ·
Biológiai mikroszkópok kezdőknek
1 Impresszum....4
2 Érvényesség 4
3 Ehhez az útmutatóhoz.... 4
4 Rendeltetés 4
5 Általános figyelmeztetések.... 5
6 Alkatrészek áttekintése....7
7 Telephely 8
8 A tápellátás beállítása és az eszköz bekapcsolása.... 8
9 A tárgylemezek behelyezése 8
10 Megfigyelés 9
11 Tisztítás és karbantartás....9
12 Hulladék eltávolítása.... 10
13 Jótállás 10
14 EK-megfelelőségi nyilatkozat.... 10
1 Impresszum
Bresser GmbH
Gutenbergstr. 2
46414 Rhede
Germany
Az esetleges garanciális igénnyel vagy ügyfélszolgálati kérésekkel kapcsolatos információkat a jelen dokumentáció „garancia” és „szolgáltatás” fejezete tartalmazza. Kérjük, vegye figyelembe, hogy a közvetlenül a gyártóhoz címzett észrevételeket és kérdéseket nem dolgozzuk fel.
A hibák és technikai változtatások jogát fenntartjuk.
© 2017 Bresser GmbH
Minden jog fenntartva.
A jelen dokumentáció másolása – akár részleteiben is – bármilyen formában (pl. fénymásolat, nyomtatott változat stb.), valamint elektronikus adathordozókon (pl. képfájl, weboldal stb.) való terjesztése a szerző előzetes engedélye nélkül tilos.
A mindenkori cég jelen dokumentációban használt megnevezései és márkanevei általában Németországban, az Európai Unióban és/vagy más országokban védjegy és/vagy szabadalmi oltalom alatt állnak.
2 Érvényesség
A jelen dokumentáció az alább felsorolt cikkszámú termékekre érvényes:
5116200 8855000 8855001 8855002 8855003 8855004 8855100 9039000 9039001 5012000
5013000 5110000 5101000 micro-bio-beginner
Útmutató verzió: v122017a
Az útmutató leírása: Manual_Biological-Microscopes-Beginner_hu_BRESSER_v122017a
Tájékoztatást ad az ügyfélszolgálati kérések esetén.
3 Ehhez az útmutatóhoz
MEGJEGYZÉS
Ezt a kézikönyv a termék részének tekintendő!
A készülék használata előtt olvassa el figyelmesen a biztonsági és üzemeltetési utasításokat.
A kézikönyvet őrizze meg a későbbi időpontban való felhasználás érdekében. A készülék eladása vagy továbbadása esetén a kézikönyvet át kell adnia a termék következő tulajdonosának/használójának.
4 Rendeltetés
- Ez a készülék nem alkalmas arra, hogy korlátozott fizikai, érzékelő vagy szellemi képességgel rendelkező vagy tapasztalat és/vagy ismeret hiányában lévő személyek (beleértve a gyermekeket) használják, kivéve, ha biztonságukért felelős személy felügyeli őket, vagy betanították őket a készülék használatára.
- Ez a termék kifejezetten magánhasználatra készült.
- Természeti megfigyelések nagyított megjelenítésére tervezték.
- A készülék csak beltéri használatra alkalmas!
5 Általános figyelmeztetések
! VESZÉLY
Áramütés-veszélyes!
A készülék elektronikus alkatrészeket tartalmat, amelyeket áramforrásról (tápegységről és/vagy akkumulátorról) kell működtetni. A termék helytelen használata áramütést okozhat. Az áramütés halálos vagy súlyos sérüléseket okozhat. Ezért szigorúan tartsa be az alábbi biztonsági utasításokat.
- A hálózati dugasz kihúzásával szakítsa meg az áramellátást, ha a készüléket nem használja, hosszabb üzem megszakítás esetén, valamint minden karbantartási- és tisztítási munka előtt.
- Úgy helyezze el a készüléket, hogy bármikor le lehessen választani az áramhálózatról. A hálózati dugaljnak mindig a készülék közelében és jól elérhetőnek kell lennie, mivel a hálózati kábel duga-sza az áramhálózatról való leválasztó berendezésként szolgál.
- A készülék az áramhálózatról való leválasztásánál mindig a hálózati dugaszt húzza meg, soha ne a kábelt!
- Üzembevétel előtt ellenőrizze, hogy a készülék, a kábelek és csalatkozások nem rongálódtak-e meg.
- Megrongálódott készüléket vagy olyan készüléket, amelynek megrongálódott áramvezető alkatrésze van, soha ne vegyen üzembe! A megrongálódott alkatrészeket azonnal ki kell cseréltetni jóváhagyott szervizzel.
- A készüléket csak teljesen száraz környezetben üzemeltesse, és ne érjen a készülékhez vizes vagy nedves testrésszel.
! VESZÉLY
Fulladást okozhat!
Helytelen használat mellett a termék fulladást okozhat, különösen a gyermekek esetén. Szigorúan tartsa be az alábbi biztonsági utasításokat.
- A csomagolóanyagot (műanyag zacskók, gumiszalagok, stb.) gyermekektől távol kell tartani! FUL-LADÁS VESZÉLYE áll fenn!
- Ez a termék kis alkatrészeket tartalmaz, amelyeket a gyermekek lenyelhetnek! FULLADÁS VE-SZÉLY áll fenn!
- Ha véletlenül lenyelte az apró alkatrészeket, azonnal forduljon orvoshoz!
! VESZÉLY
Robbanásveszélyes!
A termék helytelen használata robbanást okozhat. Tartsa be az alábbi biztonsági utasításokat a robbanás létrejöttének elkerülése érdekében.
- Ne tegye ki a készüléket magas hőmérsékletnek. Csak a mellékelt hálózati adaptert használja. Ne zárja rövidre és ne dobja tűzbe a készüléket! Túl meleg és szakszerűtlen kezelés miatt rövidzárlat, tűz, és akár robbanás is keletkezhet!
⚠ VIGYÁZAT
Sérülés veszélye!
Ez az eszköz olyan alkatrészeket és / vagy tartozékokat tartalmaz, amelyek kisebb vagy súlyos sérüléseket okozhatnak, ha helytelenül használják. A sérülések elkerülése érdekében ezért fontos az alábbi biztonsági tudnivalók betartása.
- A készülékkel történő munkavégzés közben gyakran éles szélű és hegyű eszközöket kell használni. Mivel ezek az eszközök sérülést okozhatnak, magát a készüléket, illetve minden eszközt és tartozékot gyermekektől elzárva kell tartani.
- A csomagban található vegyszerekhez és folyadékokhoz gyermekeknek nem szabad hozzáférniük. Tilos meginni a vegyszereket. A vegyszerek használata után alaposan mosson kezet folyó víz alatt. Ha a vegyszerek a szemébe vagy a szájába kerültek, alaposan öblítse ki vízzel. Ha ezután fájdalmat érez, azonnal forduljon orvoshoz, és vigye magával a testével érintkezett anyagokat is.
⚠ VIGYÁZAT
Tüzveszélyes!
A termék helytelen használata tüzet okozhat. Tartsa be az alábbi biztonsági utasításokat a tűz létrejöt- tének elkerülése érdekében.
- Soha ne takarja le a készülék szellőző nyílásait vagy hűtőrácsát az üzem alatt vagy amíg teljesen le nem hűlt!
MEGJEGYZÉS
Anyagi kár
A termék és/vagy a tartozékok helytelen használat során megsérülhetnek. A terméket csak a következő biztonsági előírásoknak megfelelően használja.
- Ne szerelje szét a készüléket! Meghibásodás esetén kérem, forduljon szakkereskedőjéhez. Ő felveszi a szerviz központtal a kapcsolatot, és adott esetben be tudja küldeni a készüléket javításra.
- A terméket ne tegye ki magas hömérsékletnek és védje a vízzel és magas páratartalommal szemben.
- A terméket ne tegye ki rázkódásnak.
- Csak a műszaki adatoknak megfelelő tartozékot és pótalkatrészt használjon a készülékhez.
6 Alkatrészek áttekintése

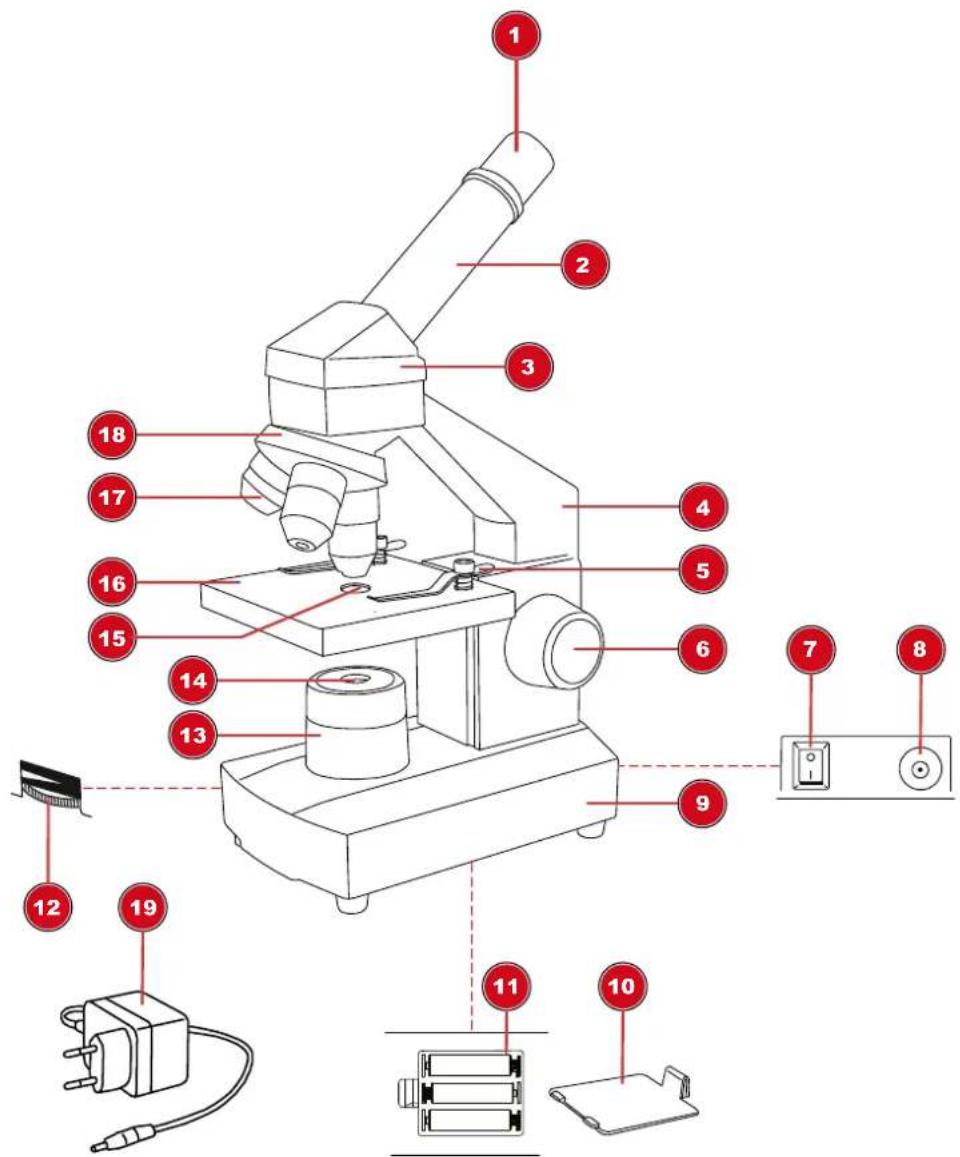

Ábra 2: A biológiai mikroszkóp alkatrészeinek áttekintése
| 1 Szemlencse (egy pár szemlencsével fel-szerelve is kapható) (modelltől függően külön kapható eszköz) | 2 Szemlencse-tartó |
| 3 Mikroszkóp-fejrész 4 Mikroszkóp karja | |
| 5 Objektumrögzítő elemek 6 Fókuszállító kerék | |
| 7 Be-/kikapcsoló gomb 8 Hálózati foglalat koaxiális/hengeres csatlakozóhoz (C14 hálózati csatlakozódugó-val felszerelve is kapható) (modelltől függően külön kapható eszköz) | |
| 9 Mikroszkóp-talpazat 10 Elemtartó rekeszfedél (modelltől függőenkülön kapható eszköz) | |
| 11 Elemtartó rekesz (modelltől függően külön kapható eszköz) | 12 Forgatható fényszabályozó (modelltől függően külön kapható eszköz) |
| 13 Világítótest 14 Lencse | |
| 15 Világítási nyílás 16 Objektum-tárgyasztal | |
| 17 Objektív 18 Objektív-revolverfej | |
19 Tápadapter európai szabványos csatlakozódugóval, tápkábellel és koaxiális/hengeres csatlakozóval (európai szabványos csatlakozódugóval és C13 hálózati fogla-lattal felszerelve is kapható) (modelltől függően külön kapható eszköz)
7 Telephely
A beszerelés és a beüzemelés előtt válasszon ki egy erre alkalmas helyet.
Helyezze az eszközt stabil, sík felületre, amely nem rezeg.
8 A tápellátás beállítása és az eszköz bekapcsolása
Modelltöl függően a tápellátás akkumulátorról vagy hálózati áramról (tápadapter/-kábel) is megvalósítható.
Akkumulátorról történő működtetés (modelltől függően)
- Távolítsa el az elemtartó rekesz fedelét.
- Helyezze be az elemeket az elemtartó rekeszbe.
- Helyezze vissza az elemtartó rekesz fedelét.
- Helyezze a BE-/KIKAPCSOLÓ gombot „I” helyzetbe az eszköz bekapcsolásához.
- A forgatható fényszabályozó elforgatásával állítsa be a világítás fényerejét. (modelltől függően külön beszerezhető funkció)
- Helyezze a be-/kikapcsoló gombot „O” helyzetbe az eszköz kikapcsolásához.
Hálózatról történő működtetés (modelltől függően)
- Helyezze bele a tápkábel hálózati csatlakozóját az eszköz hálózati csatlakozófoglalatába.
- Helyezze bele a tápkábel európai szabványos csatlakozódugóját a fali aljzatba (230 V maximum feszültség).
- Helyezze a BE-/KIKAPCSOLÓ gombot „I” helyzetbe az eszköz bekapcsolásához.
- A forgatható fényszabályozó elforgatásával állítsa be a világítás fényerejét. (modelltől függően külön beszerezhető funkció)
- Helyezze a be-/kikapcsoló gombot „O” helyzetbe az eszköz kikapcsolásához.
9 A tárgylemezek behelyezése
- A fókuszállító kerék elforgatásával helyezze teljesen le az objektumlemezt.
- Nyomja le a hátuljánál mindkét objektumrögzítő elemet úgy, hogy azok elől felemelkedjenek.
- Csúsztassa a mikroszkóp-tárgylemezt az elülső oldalról a felemelt objektumrögzítő elemek alá.
- Óvatosan hagyja hátraesni az objektumrögzítő elemeket addig, amíg a tárgylemez stabilan nem rögzül azok alatt.
10 Megfigyelés
MEGJEGYZÉS
Szemlencse és objektív használata
Egy konkrét szemlencse vagy objektív használatakor egyedi nagyítással tekintheti meg a megfigyelt objektumot. A nagyítás mértéke nagy számokkal van a szemlencsére és az objektívre nyomtatva (pl. 10-szeres nagyítás esetén 10x, 4-szeres nagyítás esetén 4).
- A fókuszállító kerék elforgatásával helyezze teljesen le az objektumlemezt.
- Helyezzen be egy tárgylemezt, és vigye azt az objektív alatt középre.
- Állítsa a legkisebb nagyítású objektívet az objektumlemez alá.
- Helyezze be a legkisebb nagyítású szemlencsét a szemlencse-tartóba.
- Kapcsolja be az eszközt és a világítást.
- Nézzen át a szemlencsén, és a fókuszállító kerék elforgatásával vigye felfelé az objektumlemezt addig, amíg már éles kép látható.
- Szükség esetén állítsa be a kép élességét a finomfókusz-állító elforgatásával.
MEGJEGYZÉS
Vigyázzon, nehogy megsérüljön a minta!
A fókuszállító kereket minden esetben csak nagyon lassan forgassa, így elkerülhető, hogy az objektív hozzáérjen a tárgylemezhez vagy a mintához, ezáltal pedig felsértse az egyiket vagy mindkettöt. A fókuszállító kereket csakis ütközésig forgassa, és ne eröltesse azt.
11 Tisztítás és karbantartás
- Védje a készüléket por és nedvesség ellen.
- Kerülje az ujjlenyomatok és más szennyeződések elhelyezését az optikai felületeken.
- Használat előtt ellenőrizze, hogy a maradék nedvesség teljesen megszűnt-e.
- A hálózati dugasz kihúzásával szakítsa meg az áramellátást, ha a készüléket nem használja, hosszabb üzem megszakítás esetén, valamint minden karbantartási- és tisztítási munka előtt.
- A készüléket csak kívülröl tisztítsa meg egy száraz ronggyal. Ne használjon tisztítófolyadékot, az elektronika rongálódásának elkerülése érdekében.
- Ne használjon organikus oldószereket (pl. alkoholt, étert, acetont, xilolt vagy más oldatot) a lakkozott vagy műanyag részek tisztításához!
- Tisztítás előtt szerelje le az optikai elemeket (pl. objektív, szemlencse stb.).
- Először fújja le a port a lencse felületéről.
- Vegyen elő egy kiváló minőségű lencsetisztító kendőt vagy puha rongyot, és nedvesítse be egy kis tiszta alkohollal (patikában kapható). Törölje le vele a lencse felületét.
- Húzzon rá egy porvédőt* a mikroszkópra, és tárolja zárt dobozban, száraz és penésztől mentes helyen. Ha hosszú ideig nem használja a mikroszkópot és annak tartozékait, tárolja azokat a hozzájuk tartozó dobozban. Az objektíveket és szemlencséket szintén zárt, párátlanítóval ellátott dobozban ajánlott tárolni.
(*modelltől függően a porvédő és a doboz az alapcsomag részét képezheti)
12 Hulladék eltávolítása
A csomagolóanyagot szétválogatva távolítsa el. A rendeltetésszerű hulladék eltávolításról információt a helyi hulladékkezelőnél vagy a környezetvédelmi hivatalnál kaphat.
Elektromos készülékeket ne dobjon a házi szemétbe!
A 2002/96/EG elektromos- és elektronikai használt készülékek európai irányelve és ezek nemzeti törvénykezésbe átültetése alapján, a használt elektromos készülékeket külön kell gyűjteni és környezetbarát módon újrahasznosításra kell elszállítani.
Az elemeket és az akkumulátorokat nem szabad a házi szemétbe dobni, hanem Önt törvény kötelezi az elemek és akkumulátorok visszaadására. Használat után az elemeket vagy az eladási helyen vagy az Ön közvetlen közelében (pl. kereskedő vagy kommunális gyűjtőhely) ingyenesen visszaadhatja.
Az elemek és az akkumulátorok keresztülhúzott szemetesládával, valamint a káros anyag kémiai jelével vannak ellátva. A "Cd" kadiumot, a "Hg" higanyt és a "Pb" ólmot jelent.
13 Jótállás
14 EK-megfelelőségi nyilatkozat
A Bresser GmbH kiállított egy „Megfelelőségi nyilatkozat“-ot, amely az alkalmazható irányelvekkel és a megfelelő szabványokkal összhangban van. Ezt kérésre bármikor meg lehet tekinteni.
