HASZNÁLATI ÚTMUTATÓ RE-54NA11T LG

Kérjük, nagyon figyelmesen olvassa el az útmutatót, mielőtt használni kezdené a készüléket, s ne dobja el, mert előfordulhat, hogy szüksége lesz rá. Jegyezze fel a készülék hátlapján található gyári számot, s a szervizben erre hivatkozzon.

Típusszám: Gyári szám:

Tartalomjegyzék

Üzembe helyezés 3

A kezelőszervek elhelyezkedése és funkciója 4

A távvezérlő Az elemek behelyezése A készülék előlapja / Oldallap

Alapmüveletek 7

Ki- és bekapcsolás / A programhely kiválasztása A hangerő beállítása Visszakapcsolás az előző programhelyre A hang ideiglenes kikapcsolása Automatikus szemléltetés A képernyő menű nyelvének kiválasztása (opcionális)

A képernyő-menük használata 8

A menük behívása

A TV állomások hangolása 9

Automatikus hangolás Kézi (manuális) hangolás Finomhangolás / Programhelyek átrendezése A programhely táblázat behívása

A képjellemzők beállítása 14

PSM (Képbeállítási memória) Képjellemzők beállítása / 100Hz üzemmód Konvergencia / Gyors képbeállítás

A hangjellemzők beállítása 16

SSM (Hangbeállítási memória) / A hangzás beállítása Gyors hangbeállítás / A hangkimenet kiválasztása Sztereó/kéthangú adások vétele NICAM adások vétele (opcionális)

Egyéb funkciók 18

TV és AV üzemmódok Automatikus AV üzemmód kapcsolás (opcionális) A készülék zárolása (gyermekzár) Automatikus kikapcsolás Kék háttér (opcionális) / Elalváskapcsoló

Kép-a-képben funkció (opcionális) 20

Ki-és bekapcsolás A kiskép bemenő jelének kiválasztásae A kiskép es a főkép felcserélése A kiskép műsorának kiválasztása A kiskép méretének beállítása A kiskép fagyasztása (állókép) A kiskép áthelyezése / A programhely hívhatók

A teletext használata (opcionális) 21

A teletext ki- és bekapcsolása SIMPLE teletext / TOP teletext (opcionális) FASTEXT üzemmód / Speciális teletext szolgáltatások

Külső berendezések csatlakoztatása 24

Az antennacsatlakozó használata Az Euro scart aljzatok használata Az Audio/Video ki- és bemenetek használata Az S-Video/Audio bemenet (S-AV) használata Komponent a foglatban

Hibakeresés 26

Üzembe helyezés

Tápfeszültség

A készüléket kizárólag a hátlapon előírt hálózati váltakozó feszültségen szabad üzemeltetni. Soha ne üzemeltesse a készüléket egyenfeszültségről! Villámlás idején, vagy hálózati feszültség-kimaradás esetén húzza ki a hálózati csatlakozó vezetéket a fali konnektorból.

Figyelmeztetés

Az áramütés elkerülése érdekében soha ne tegye ki a készüléket csapadék vagy nedvesség hatásának.

Javítás

Soha ne távolítsa el a készülék hátlapját, mert a televízió belsejében nagyfeszültség uralkodik. Ha a TV működésében rendellenességet észlel, forduljon a márkaszervizhez.

Antenna

A kültéri antennát csatlakoztassa a készülék hátlapján található 175Ω jelű aljzathoz. A jó vételi minőséghez kültéri antennát kell használnia.

Elhelyezés

Olyan helyen állítsa fel a készüléket, ahol az erős külső vagy belső fény nem esik közvetlenül a képernyőre. A legjobb képminőség akkor érhető el, ha a helysegben alacsony a megvilágítási szint. Ügyeljen arra, hogy a készüléket ne érje túlzott rázkódás, ütés, nedvesség, por vagy hő. Az elhelyezésnél legyen tekintettel arra is, hogy a készülék körüli szabad terület nagysága elegendő legyen a megfelelő hőelvezetéshez.

Ne helyezze a készüléket lejtős vagy instabil felületre, mert a készülék az alján található görgők miatt lecsúszhat, és összetörhet.

Ha hosszú ideig állókép van a képernyőn – pl. videojáték, 16:9 képformátum, PIP üzemmód és programnév kijelzés esetén –, előfordulhat, hogy a képernyőn ottmarad a kép.

Gyártva a Dolby Laboratories szabadalmi engedélye alapján. "Dolby", "Pro Logic" és a dupla D jelkép, a Dolby Laboratories védjegye.

A kezelőszervek elhelyezkedése és funkciója

A TV készülék minden funkciója a mellékelt távvezérlővel vezérelhető. Néhány funkció azonban a készülék kezelőszerveivel is működtethető.

1 2 3 4 5 6 10 11 12 13 14 OK 7 8 9 PSM 0 SSM 15 POSITION EN SDAN EN STILL SIZE TIME REVEAL LAX STOP PISTILL REW PLAY 9 (Teletextes modell)

A távvezérlő

A távvezérlő használatba vétele előtt helyezze be az elemeket. Lásd a későbbiekben.

1. POWER

A készülék bekapcsolása készenléti üzemmódból, illetve készenléti üzemmódba kapcsolása.

2. I/II

Kétnyelvű adások sugárzásakor a kívánt nyelv kiválasztása. A hangkimenet bekapcsolasa. (opcionális)

3. TURBO SOUND (Gyors hangbeállítás)

A gyors hangbeallitasi funkcio bekapcsolasa.

4. Kép-a-képben vezérlő gombok PIP

A kiskép ki- és bekapcsolása. PR+/-

A kiskép programhely kiválasztó gombja. SWAP

A kiskép és a fökép felcserélése. INPUT

A kiskép bemenő jelenek kiválasztása. SIZE

A kiskép méretének beállitása. STILL

A kiskép "fagyasztása" (állókép). POSITION

A kiskép áthelyezése az óramutató járásával megegyező irányban.

SCAN

be- vagy kikapcsolja a műsorkereső üzemmódot 12 alképpel.

5. MENU

A menüoldalak behívása.

6. ▲ / ▼ (PROGRAM FEL/LE)

A készülék bekapcsolása készenléti üzemmódból, illetve a programhelyek és menüpontok kiválasztása.

◀ / ▶ (HANGERÓ LE/FEL)

A hangerő szabályozása, a kívánt ikon kiválasztása a főmenüben, vagy a kívánt beállítás kiválasztása a menüben. OK

A kiválasztás megerősítése, illetve az aktuális üzemmód kijelzése.

7. SZÁMGOMBOK

A készülék bekapcsolása készenléti üzemmódból, illetve a programhelyek kiválasztása.

8. PSM (Képbeállítási memória)

Az egyéni képbeállítás előhívása.

9. VIDEÓMAGNÓ VEZÉRLŐ GOMBOK

LG videómagnó vezérlése.

A kezelőszervek elhelyezkedése és funkciója

10. TV/AV

TV vagy audio/video üzemmód kiválasztása.

A menü/text törlése a képernyöröl

Bekapcsolás készenléti üzemmódból.

11. TURBO PICTURE (Gyors képbeállítás)

A gyors kepbeallitasi funkcio bekapcsolasa.

12. TELETEXT VEZÉRLÓ GOMBOK (opcionális)

A teletext vezérlésére szolgáló gombok.

A részleteket lásd a későbbiekben.

13. SWAP

Az előzőleg nézett műsorra lehet visszakapcsolni ezzel a gombbal.

14. MUTE

A hang ideiglenes némítása, majd visszakapcsolása.

15. SSM (Hangbeállítási memória)

Az egyéni hangbeállítás előhívása.

16. LIST

A programhely lista megjelenítése.

17. SLEEP

Az elalváskapcsoló beállítása.

Megjegyzés : Teletext üzemmódban a PR +/-, SWAP, INPUT gomb csak teletext színgombként működik.

Az elemek behelyezése

A távvezérlő két db R6 típusú (AAA) elemmel működik. Nyissa ki teljesen a távvezérlő elemtartójának fedelét. Helyezze be az ele-meket az elemtartóba, az ott feltüntetett ⊕ / ⊙ polaritásnak megfelelően.

Megjegyzés : Ha a távvezérlőt hosszú ideig nem használja, az esetlegesen kifolyó elektrolit okozta károsodások elkerülése érdekében vegye ki az elemeket.

1 2 3 4 5 6 7 8 9 10 11 * * SWAP 13 14 OK PSM 0 BSK 15 16 17 PSTILL REW PAN FT

(Teletext nélküli modell)

A kezelőszervek elhelyezkedése és funkciója

A készülék előlapja

• RE/RL-54/49/44NA11T sorozat

8 1

TV/AV OK MENU MUTE VOL PR 7 6 5 4 3 2

• RE/RL-54/44NA21T sorozat

8 正数

PR ▲ PR ▼ VOL ▶ VOL ◀ MUTE MENU OK ■ TVAV 2 3 1 4 5 6 7

9

(Oldallap)

• RE/RL-54/44NA41T sorozat

8 1

PR ▲ ⚡ MUTE PR ▼ ⚡ MENU VOL ➕ ⚡ CHK VOL ➕ ⚡ TV/VAC 2 3 4 5 6 7

1. KI/BE kapcsoló

A készülék ki- és bekapcsolására szolgál.

1. ◀ / ▶ (HANGERÓ LE/FEL)

A hangerő szabályozása.

A kívánt beállítás kiválasztása a menüben.

▲ / ▼ (PROGRAM LE/FEL)

A készülék bekapcsolása készenléti üzemmódból, illetve a programhelyek és menüpon-tok kiválasztása.

1. ÜZEMI/KÉSZENLÉTI VISSZAJELZŐ

Pirosan világít, amikor a készülék készenléti üzemmódban van, zölden amikor a készülék bekapcsolt állapotban van.

1. MUTE

A hang ideiglenes némítása, majd visszakapcsolása.

1. MENU

A menü kiválasztása.

1. OK

A kiválasztás megerősítése, illetve az aktuális üzemmód kijelzése.

1. TV/AV

TV vagy audio/video üzemmód kiválasztása.

A menü/text törlése a képernyőról.

Bekapcsolás készenléti üzemmódból.

1. TÁVVEZÉRLÉS ÉRZÉKELŐJE

2. AUDIO/VIDEO BEMENETI CSATLAKOZÓK (AV3)

A külső berendezések audio/video aljzatait ezekhez a az aljzatokhoz kell csatlakoztatni.

S-VIDEO/AUDIO/VIDEO BEMENETI CSAT- LAKOZÓK (S-AV)

Az S-VIDEO rendszerű videómagnó kép- kimenetét az S-VIDEO aljzathoz kell csat- lakoztatni.

Az S-VIDEO rendszerű videómagnó hangkimenetét az AUDIO hangbemenetekhez kell csatlakoztatni, ugyanúgy, mint az AV3 aljzatok esetében.

* GÖRGÖK (alul)

a készülék egyszerű forgatására és mozgatására szolgálnak.

Alapműveletek

Ki- és bekapcsolás

1. Nyomja meg a készülék előlapján a ki/be kapcsoló gombot.
2. Ha a készülék készenléti üzemmódban van, nyomja meg a POWER (üzemi kapcsoló), a ▲ / ▼, TV/AV gombot vagy valamelyik számgombot a távvezérlőn.
3. Ha ismét megnyomja a távvezérlő POWER (üzemi kapcsoló) gombját, a készülék visszakapcsol készenléti üzemmódba.
4. A készülék teljes kikapcsolásához nyomja meg ismét a ki/be kapcsoló gombot.

Megjegyzés : Ha a készülék be van kapcsolva és kihúzzuk a hálózati vezetéket, a készülék automatikusan készenléti üzemmódba kapcsol, amikor a hálózati vezetéket ismét csatlakoztatjuk.

A programhely kiválasztása

A kívánt programhely a ▲ / ▼ vagy a számgombokkal választható ki. A hangerő beállítása.

A hangerő beállítása

Nyomja meg a ◀ / ▶ gombot.

Visszakapcsolás az előző programhelyre

Ha szeretne visszakapcsolni a legutoljára kiválasztott programhe- lyre, nyomja meg a SWAP gombot.

A hang ideiglenes kikapcsolása

Nyomja meg a MUTE gombot. A képernyön megjelenik a szimbólum, és a hang kikapcsol.

A hang visszakapcsolásához nyomja meg ismét a MUTE, ◀ / ▶, I/II vagy TURBO SOUND gombot.

Automatikus szemléltetés

Az összes beprogramozott menü áttekintéséhez nyomja meg az a készülék elején található OK gombot körülbelül másodpercig. Az automatikus szemléltetés leállítására nyomja meg a készülék elején található bármelyik gombot vagy a POWER gombot a távirányítón.

A képernyő menü nyelvének kiválasztása (opcionális)

A képernyő menü megjeleníthető különböző nyelveken. Első lépésként válassza ki a kívánt nyelvet.

1. A MENU gomb megnyomásával hívja be a fömenüt.
2. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a Nyelv (Language).
3. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a kívánt nyelvet.
   Az összes képernyő kijelzés a kiválasztott nyelven jelenik meg. A OK vagy ◀ gomb megnyomásával hívja be a fömenüt.
4. Az eredeti TV müsorra a TV/AV gombbal kapcsolhat vissza.

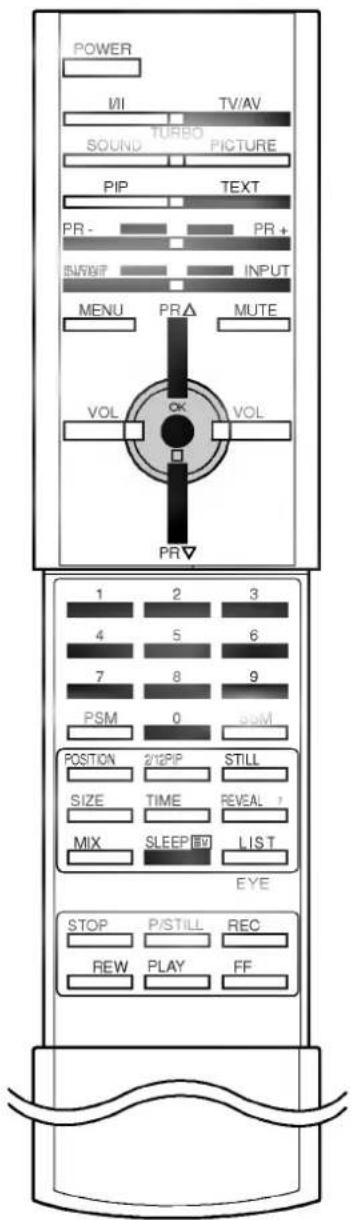

POWER MI TV/AV SOUND TURBO PICTURE PIP TEXT PR- PR+ INR/BIF INPUT MENU PR MUTE VOL OK VOL PR 1 2 3 4 5 6 7 8 9 PSM 0 SSM POSITION 2/12PIP STILL SIZE TIME REVEAL ? MIX SLEEP LIST EYE STOP P/STILL REC REW PLAY FF

A képernyő-menük használata

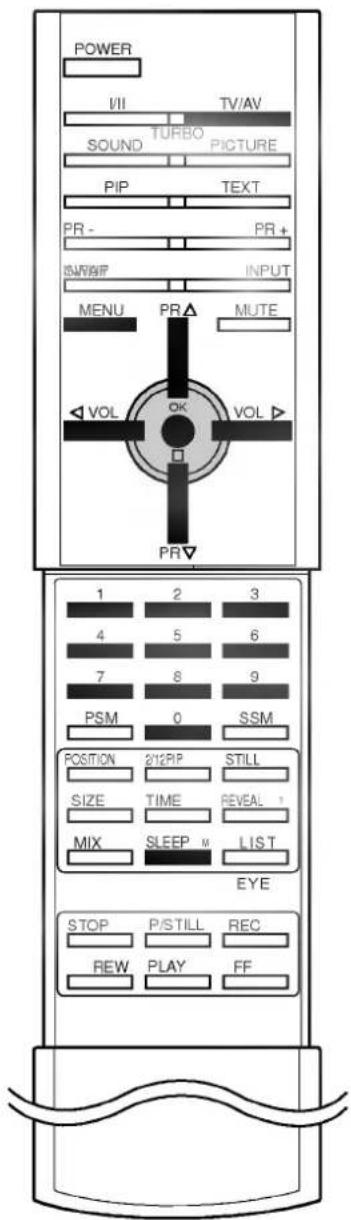

POWER VII TV/AV SOUND TURBO PICTURE PIP TEXT PR - PR+ RUN/WIP INPUT MENU PR △ MUTE VOL OK VOL ▲ PR▼ 1 2 3 4 5 6 7 8 9 PSM 0 SSM POSITION 2/12PIP STILL SIZE TIME REVEAL ? MIX SLEEP LIST EYE STOP P/STILL REC REW PLAY FF

A készülék és Ön közötti kommunikáció egy a képernyőn megjelenő menürendszeren keresztül zajlik. A különböző feliratokon kívül az adott művelet végrehajtásához szükséges gombok szimbóluma is mgjelenik a képernyőn.

A menük behívása

1. Nyomja meg a MENU gombot.
2. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a kívánt menút.
3. Nyomja meg a ▶ gombot az almenü vagy a legördülő menü megielenítéséhez.
4. Az al- vagy legördülő menüben az ◀ / ▶ vagy ▲ / ▼ gombbal módosíthatja egy menüpont beállítását. A magasabb szintű menübe az OK vagy ◀ gombbal léphet, az alacsonyabb szintűbe pedig a ▶ gombbal.

Megjegyzések :

a. ÁV üzemmódban a hangolási menü nem jelenik meg.
b. Teletext üzemmódban a menü nem használható.
c. Bizonyos modellek esetében a Normál/Turbo keresés menú nem jelenik meg. Az Automatikus hangolás menüben csak a Inditás almenű látható.
d. Néhány modellnél a megjelenik a BG, L almenü.
e. Bizonyos modellek esetében a Nyelv (Language) menü nem jelenik meg.

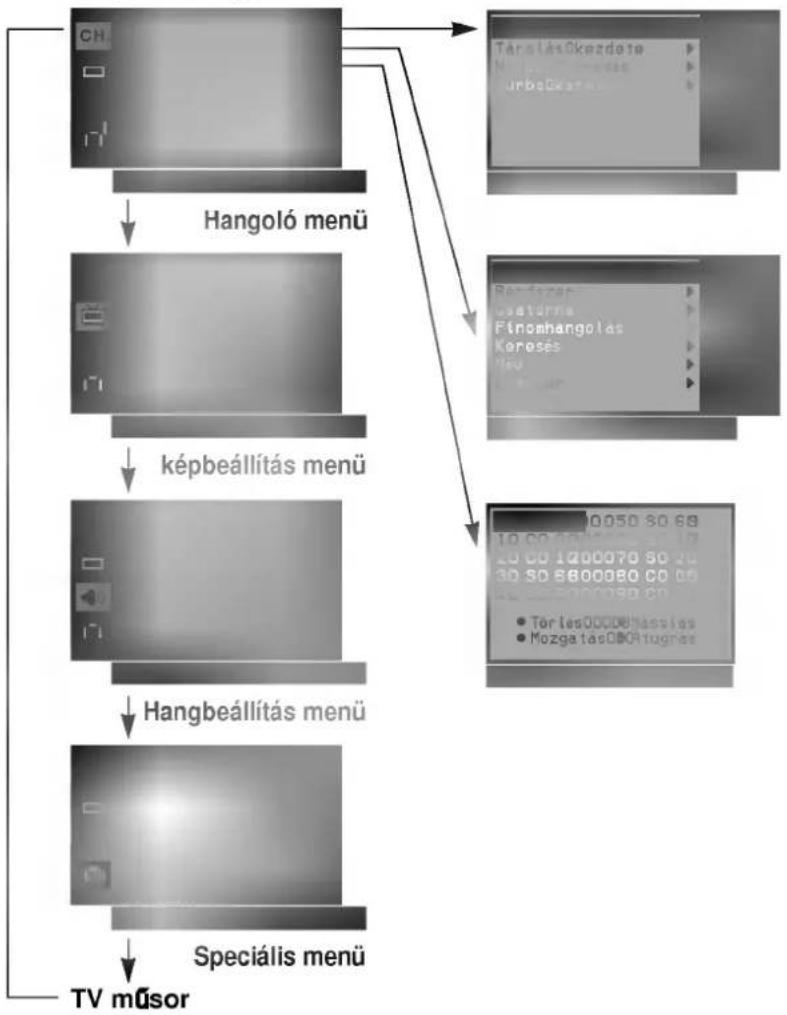


A TV állomások hangolása

A TV készülék memóriájában 100 állomás tárolható. A tárolás az ún. programhelyeken történik (0 - 99). Tárolás után az állomások a ▲ / ▼ vagy a számgombokkal hívhatók be. Az állomások hangolása történhet automatikus vagy manuális módszerrel.

Automatikus hangolás

E módszerrel az összes fogható állomást behangolhatja és tárolhatja. Az automatikus hangolási módszert a készülék első használatba vételekor javasolt alkalmazni.

1. A MENU gomb megnyomásával hívja be a Hangoló fömenüt.
2. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki az Automatikus hangolás almenüt.
3. A▶gombbal hívja be az Automatikus hangolás hangolási almenüt.

Turboskoreuses.

1. Nyomja meg a ▶ gombot. Válasszon TV rendszert a ▲ / ▼ gombbal a Rendszer legördülő menüben.
   L : SECAM L/L'(Franciaország : A SECAM-L rendszerű modellek)
   BG : PAL B/G, SECAM B/G (Európa/Kelet-Európa)
   I : PAL I/II (Egyesült Királyság/Örország)
   DK : PAL D/K, SÉCAM D/K (Kelet-Európa)

2. Nyomja meg a OK vagy ◀ gombot.

3. A ▲ / ▼ gombbal válassza ki a Tárolás kezdete funkciót.

4. Nyomja meg a ▶ gombot. Válassza ki az induló csatornaszámot az ◀ / ▶ gombbal, vagy a SZÁM gombokkal a Tárolás kezdete legördülő menüben. A 10-nél kisebb programhelyek sorszámának beírásakor az első számjegy a '0' legyen, tehát pl. az 5-ös programhelyet '05' formában kell megadni.

5. Nyomja meg a OK gombot.

6. A ▲ / ▼ gombbal válassza ki a Normál vagy a Turbo keresés (gyorskeresés) funkciót. Opció : Néhány modellnél a Hangoló menüben csak a Inditás funkció választható ki.

Megjegyzése :

a. A Turbo keresés hangolási üzemmód sokkal gyorsabb keresést tesz lehetővé, mint a Normál keresés üzemmód, és egyes modelleknél az összes fogható állomás tárolására képes.
b. Ha a behangolt és tárolt állomás hangminősége nem megfelelő, a Kézi hangolás menüben változtassa meg a sugárzási szabvány beállítást.
10. Indítsa el a keresést az ▶ gombbal.

Kendszer NormalOkeresés TurboOkeresés

(Normál keresés)

Rendszor Társégőkezdete Műrűsőkérosés Turból Express

(Turbo keresés)

A készülék az adott vételi körzetben fogható összes adást tárolja. A VPS vagy PDC, illetve Teletext információkat is sugárzó állomások esetében a készülék az állomásnevet is tárolja. Ha az állomásnév nem elérhető, a készülék a programhelyhez egy C (V/UHF 01-69) vagy S (Kábelsáv 01-47) karaktert, illetve egy számot rendel hozzá. Az automatikus keresés megszakításához nyomja meg a MENU gombot. Amikor az automatikus állomáskeresés befejeződik, a képernyőn megjelenik a Programhely rendezés menű. A tárolt programhelyek szerkesztését lásd a „Programhelyek átrendezése” című fejezetben.

1. A normal TV műsorra a TV/AV gombbal kapcsolhat vissza.

A TV állomások hangolása

Hangoló menü

Kézi (manuális) hangolás

E módszerrel a kívánt állomások tetszés szerinti programhelyeken tárolhatók. Ezen kívül minden programhely egy maximum 5 karakterből álló névvel azonosítható.

1. A MENU gomb megnyomásával hívja be a Hangoló fömenüt.
2. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a Kézi hangolás almenüt.
3. A ▶ gombbal hívja be a Kézi hangolás hangolási almenüt.

Papafizer Indmhangolas Foreses

1. A ▲ / ▼ gombbal válassza ki a PR. almenüt.
2. A ▶ gombbal válassza ki a kívánt programhelyet almenüt.
   A ◀ /▶ gombbal vagy a számgombokkal válassza ki a kívánt programhelyet (0 - 99) a PR. legördülő menüben. A 10-nél kisebb programhelyek sorszámának beírásakor az első számj- egy a '0' legyen, tehát pl. az 5-ös programhelyet '05' formában kell megadni.
3. Nyomja meg a OK gombot.
4. A ▲ / ▼ gombbal válassza ki a Rendszer almenüt.

5. Nyomja meg a ▶ gombot. Válasszon TV rendszert a ▲ / ▼ gombbal a Rendszer legördülő menüben.
   L : SECAM L/L' (Franciaörszág : A SECAM-L rendszerű modellek) BG : PAL B/G, SECAM B/G (Európa/Kelet-Európa) I : PAL I/II (Egyesült Királyság/Örország) DK : PAL D/K, SECAM D/K (Kelet-Európa)

6. Nyomja meg a OK vagy ◀ gombot.

7. A ▲ / ▼ gombbal válassza ki a Csatorna funkciót.

8. Nyomja meg a ▶ gombot. A ▲ / ▼ gombbal válassza ki a V/UHF vagy Kábel funkciót a Csatorna legördülő menüben. Ha tudja, írja be a számgombokkal a csatornaszámot. A 10-nél kisebb programhelyek sorszámának beírásakor az első számjegy a '0' legyen, tehát pl. az 5-ös programhelyet '05' formában kell megadni.

9. Nyomja meg a OK vagy ◀ gombot.

10. A ▲ / ▼ gombbal válassza ki a Keresés funkciót.

11. Nyomja meg a ▶ gombot. A ◀ / ▶ gombbal kezdje el az állomáskeresést a Keresés legördülő menüben.

12. Az állomás tárolásához nyomja meg az OK gombot. A Tárolva felirat jelenik meg a képernyőn.

PR Rendezor Excel

1. További állomások tárolásához ismételje meg a 4-15. lépéseket.
2. A normál TV műsorra a TV/AV gombbal kapcsolhat vissza.

A TV állomások hangolása

1. Ismételje meg a „Kézi (manuális) hangolás” című fejezet 1-3. lépését.
2. A ▲ / ▼ gombbal válassza ki a Név funkciót.
3. A ▶ gombbal a Név legördülő menüben.
4. Nyomja meg a ▲ gombot. A név beírásakor használhat üres karaktert, + és - jelet, számokat (0-9 között) és betűket (A-tól Z-ig). A ▼ gombbal ellentétes irányban választhatja ki a karaktereket.
5. A ◀ / ▶ gombbal ugorjon a következő karakterhelyre, válassza ki a következő karaktert, és így tovább.
6. Nyomja meg a OK gombot.
7. A normal TV műsorra a TV/AV gombbal kapcsolhat vissza.

Jelerősítő

Ha csatornák közti interferencia zaj jelenik meg, kapcsolja ki a Jelerősítés funkciót.

1. Ismételje meg a „Kézi (manuális) hangolás” című fejezet 1-3. lépéseit.
2. A ▲ / ▼ gombbal válassza ki a Booster almenüt.
3. Nyomja meg a ▶ gombot.
4. Nyomja meg a ▲ / ▼ gombot a Be vagy Ki kiválasztásához a Jelerősítés legördülő menüben.
5. Nyomja meg a OK vagy ◀ gombot.
6. A normal TV műsorra a TV/ÁV gombbal kapcsolhat vissza.

Finomhangolás

A finomhangolás csak akkor válik szükségessé, ha a vétel gyenge.

1. Ismételje meg a „Kézi (manuális) hangolás” című fejezet 1-3. lépéseit.
2. A ▲ / ▼ gombbal válassza ki a Finomhangolás funkciót.
3. Nyomja meg a ▶ gombot.

/R. G Firóshangalós Kerodés Né B

1. Nyomja meg az ◀ / ▶ gombot a kép és hang finomhangolásához a Finomhangolás legördülő menüben.
2. Nyomja meg a OK gombot.
3. A normal TV műsorra a TV/AV gombbal kapcsolhat vissza. A finomhangolással beállított programhely sorszámának színe sárga.

A TV állomások hangolása

Hangoló menü

Programhelyek átrendezése

Ezzel a funkcióval a memóriában tárolt programhelyek törölhetők illetve kihagyhatók. Lehetőség van a TV állomások áthelyezésére, illetve a üres programhelyek beszúrására is.

1. A MENU gomb megnyomásával hívja be a Hangoló főmenüt.
2. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a Programhely rendezés funkciót.
3. Nyomja meg a ▶ gombot. A képernyőn megjelenik a Programhely rendezés menü.

0050 ISO 68 10 ISO 100070 ISO 10 20 ISO 1200070 ISO 2 30 ISO 1200080 ISO 3 40 ISO 6700090 ISO 10 ● Tarlés0000Máspólás ● Mozgatás00Rtugrás

Programhelyek törlése

1. A ▲ / ▼ vagy a ◀ / ▶ gombbal válassza ki a törölni kívánt programhelyet.
2. Nyomja meg kétszer a PIROS gombot. A kiválasztott programhelyen tárolt állomás törlődik, és az adott pozíciót követő programhelyek egy pozícióval előrébb ugranak.

0.050 80.69 10 CO 000000 1.10 20 00 0070 S 1.02 30 10 5800080 CO 1.0 40 50 60 1.10 1.0 • Torlés

Programhelyek másolása

1. A ▲ / ▼ vagy a ◀ / ▶ gombbal válassza ki a másolni kívánt programhelyet.
2. Nyomja meg a ZOLD gombot. Az adott pozíciót követő programhelyek eggyel magasabb sorszámot kapnak.

Programhelyek áthelyezése

1. A ▲ / ▼ vagy a ◀ / ▶ gombbal válassza ki az áthelyezendő programhelyet.
2. Nyomja meg a SARGA gombot. A kiválasztott programhely sárga színű lesz.
3. A ▲ / ▼ vagy a ◀ / ▶ gombbal mozgassa a programhelyet a kívánt pozícióba.
4. Nyomja meg ismét a SÁRGA gombot az áthelyezési funkció kikapcsolásához.

10 CO 80 CO 50 20 CO 70 CO 20 10 80 CO 80 CO 50 40 50 CO 20 CO 50 ● MozgatásOkl

A programhelyek átugrása

1. A ▲ / ▼ vagy a ◀/ ▶ gombbal válassza ki az átugrani kívánt programhelyet.
2. Nyomja meg a KÉK gombot. A kiválasztott programhely kék színű lesz.
3. Ha a KÉK gombot újból megnyomja, az állomás színe ismét zöldre változik, és az átugrás megszűnik. Átugrásra történő kijelölés után a programhelyet a ▲ / ▼ gombbal nem lehet kiválasztani. A programhely azonban a számgombokkal vagy a programhely-listából történő kiválasztással bármikor behívható.
   A normal TV műsorra a TV/AV gombbal kapcsolhat vissza.

A TV állomások hangolása

A programhely táblázat behívása

A programhely táblázat képernyő-oldalakra bontva tekintheti át az összes tárolt állomást.

A programhely táblázat megjelenítése

A Programhely táblázat menü bekapcsolásához nyomja meg a LIST gombot.

A programhely táblázat megjelenik a képernyön. A táblázat minden oldalán maximum 10 programhely jelenik meg.

10 00 000 050 50 0 20 10 00 070 50 0 30 00 080 090 00 0 40 00 070 090 00 0

Megjegyzés :

a. Előfordulhat, hogy némelyik állomás kék színben látható. Ezeket a programhelyeket a készülék átugorja az automatikus programozás és a programhely rendezés közben.

b. A programhely táblázatban a csatornaszám kijelzés jelzi azt, hogy az állomás nincs elnevezve.

A kívánt programhely kiválasztása a programhely táblázatból

A programhely táblázatban a ▲ / ▼ gombbal mozoghat fel- vagy le, illetve a ◀ / ▶ gombbal mozoghat jobbra vagy balra.

Nyomja meg az OK gombot.

A készülék a kiválasztott állomásra kapcsol.

Lapozás a programhely táblázatban

A tíz különböző programhely táblázatban összesen 100 állomás tárolható. A ▲ / ▼ vagy a ◀ / ▶ gomb többszöri megnyomásával léphet át a következő vagy az előző programhely táblázatba.

A normal TV műsorra a TV/AV gombbal kapcsolhat vissza.

POWER MI TV/AV TURBO PICTURE SOUND PIP TEXT PR- PR+ BURNF INPUT MENU PR MUTE VOL OK VOL PR 1 2 3 4 5 6 7 8 9 PSM 0 SSM POSITION 2/12PIP STILL SIZE TIME REVEAL ? MIX SLEEP LIST EYE STOP P/STILL REC REW PLAY FF

A képjellemzők beállítása

képbeál- lítás menü

PSM (Képbeállítási memória)

1. A MENU gomb megnyomásával hívja be a Képbeállítás menüt.
2. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a Kép Státusz Územmód.
3. Nyomja meg a ▶gombot, majd a ▲ / ▼ gombot a kivánt képbeállítás kiválasztásához a Kép Státusz üzemmód legördülő menüben.

1. Nyomja meg a OK vagy ◀ gombot.
2. A normal TV müsorra a TV/AV gombbal kapcsolhat vissza.
   A tárolt képbeállítás előhívásához nyomja meg a PSM gombot mindaddig, míg a kívánt beállítás (Dinamikus, Gyári, Lágy, Játék, vagy Felhasználól) meg nem jelenik a képernyőn. A Dinamikus, Gyári, Lágy és Játék olyan ideális gyári képbeállítások, amelyek nem módosíthatók.

Képjellemzők beállítása

Tetszés szerint beállíthatja a kontrasztot, a fényerőt, a színtelítettséget, a képélességet és a színárnyalatot (csak NTSC AV üzemmódban).

1. A MENU gomb megnyomásával hívja be a Képbeállítás menüt.
2. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a Felhasználói (egyéni).
3. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombot a kivánt kép-jellemzőkivalasztásához az Egyéni legördülő menüben.
4. Nyomja meg a ▶ gombot.

1. Nyomja meg az ◀ /▶ gombot az egyes almenük beállításához.

Egyéb Egyéni jellemzők is közvetlenül kiválaszthatók a ▲ / ▼, és beállíthatók az ◀ / ▶ gombbal.

1. Nyomja meg az OK gombot a Felhasználói (egyéni) képbeállítás tárolásához.

2. A normal TV műsorra a TV/AV gombbal kapcsolhat vissza.

100Hz üzemmód

A videomagnó müsorának nézése közben a Mode 1 vagy Mode 2 unkció segítségével kiválaszthatja a kívánt üzemmódot.

1. A MENU gomb megnyomásával hívja be a Képbeállítás menüt.
2. Nyomja meg a ▶gombot, majd a ▲ / ▼gombbal válassza ki a 100Hz.
3. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombot a kivánt képbeállítás kiválasztásához a 100Hz legördülő menüben.

1. Nyomja meg a OK vagy ◀ gombot.
2. A normal TV műsorra a TV/ÁV gombbal kapcsolhat vissza.
   a. Ez a funkció csak AV üzemmódban vagy a 0 programhelyen használható.
   b. A 100Hz üzemmód nem használható NTSC jelek esetében.

Megjegyzés :

A képjellemzők beállítása

Konvergencia

Ezzel a funkcióval a jelek vétele közben beállíthatja a színkonvergenciát. A készülék első üzembe helyezésekor, vagy áthelyezésekor instabillá vagy szellemképessé (piros, zöld, kék árnyék) válhat. Ezt a problémát a színkonvergencia beállításával kiküszöbölheti.

1. A MENU gomb megnyomásával hívja be a Képbeállítás menüt.
2. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a Szín konvergencia.
3. Nyomja meg a ▶ gombot a Szín konvergencia menü behívásához.

Ha a képernyőn megjelenő + jel instabil vagy szellemképes, a színkonvergenciát be kell állítani.

Ha a képernyön megjelenő + jel egységes fehér, a színkonvergenciát nem kell beállítani.

1. Nyomja meg az OK gombot a színkonvergencia beállításához. A ▲▼◀▶ kijelzés piros színüre változik. Ha ismét megnyomja az OK gombot, a ▲▼◀▶ kijelzés kék színüre változik.

2. A ▲ / ▼ / ◀ / ▶ gombbal hozza összhangba a zöld színt a + jellel (piros vagy kék). A ▲ / ▼ / ◀ / ▶ gomb megnyomásakor a + jel fel, le balra vagy jobbra mozog.

3. Ha a kék és a piros + jel összhangba kerül a zöld jellel, a + jel színe sárgára vagy kékeszöldre változik.

4. A normal TV műsorra a TV/AV gombbal kapcsolhat vissza.

Megjegyzés : A színkonvergencia nem állítható be, ha nincs tv jel.

Gyors képbeállítás

Ha ezt a funkciót bekapcsolja, a kép sokkal élénkebb és határozottabb lesz, mint normál üzemmódban.

A TURBÓ PICTURE gomb többszöri megnyomásával ez a funkció ki- és bekapcsolható.

(Turbo Picture kikapcsolva)

TURBO

(Turbo Picture bekapcsolva)

A hangjellemzők beállítása

Hangbeáll- ítás menü

SSM (Hangbeállítási memória)

A menüből kiválaszthatja az Ön által legmegfelelőbbnek tartott hangbeállítást ; Dolby Virtual, Zene, Mozi és Sport. Ezen kívül beálíthatja a hangzást az osztottsávú hangszínszabályzó funkcióval (equalizer).

1. A MENU gomb megnyomásával hívja be a Hangbeállítás menüt.
2. Nyomja meg a ▶gombot, majd a ▲/▼gombbal válassza ki a Hang Státusz Üzemmód.
3. Nyomja meg a ▶gombot, majd a ▲/▼gombbal válassza ki a kívánt hangjellemzöt a Hang Státusz Uzemmód legördülő menüben.

A Dolby Virtual üzemmód segítségével térhatású hangot állíthat elő.

A hangzás beállítása

a. Nyomja meg a ▶ gombot Egyéni üzemmód esetén az Egyéni almenü megjelenítéséhez.

b. A ◀ / ▶ gombbal válassza ki a beállítani kívánt frekvenciasávot.
c. A ▲ / ▼ gombbal állítsa be a hangot.
d. Nyomja meg az OK gombot a Felhasználói hangbeállítás tárolásához.
A Tárolva felirat megielenik.

A normal TV műsorra a TV/ÁV gombbal kapcsolhat vissza.

A hangzás beállítása

Ezen kívül beállíthatja a hangzást az módosíthatja a hangerőegyensülyt (balance), szabályozhatja a fejhallgató hangerejét és be-, AVL (automatikus hangerő). Az AVL automatikusan azonos hangerőszintet tart, még a csatorna váltása esetén is.

1. A MENU gomb megnyomásával hívja be a Hangbeállítás menüt.
2. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombot a kívánt hangjellemző kiválasztásához; Balansz vagy Auto hangerő.
3. Az egyes legördülő menükben a beállítás az ◀ / ▶, ▲ / ▼ vagy OK gombokkal végezhető el.

1. A normal TV műsorra a TV/AV gombbal kapcsolhat vissza.

Gyors hangbeállítás

Ha ezt a funkciót bekapcsolja, a hang sokkal hatásosabb és erősebb lesz, mint normal üzemmódban. A TURBO SOUND gomb többszöri megnyomásával ez a funkció ki- és bekapcsolható.

(Turbo Sound kikapcsolva)

TURBO

(Turbo Sound bekapcsolva)

A hangjellemzők beállítása

A hangkimenet kiválasztása

AV üzemmódban kiválasztható a bal- és jobb oldali hangsugárzókon hallható hang.

A I/II gomb ismételt megnyomásával választhatja ki a megfelelő üzemmódot.

L+R : Az "L" hangbemenet hangja a bal, az "R" hangbemenet hangja a jobb oldali hangsugárzón hallható.

L+L : Az "L" hangbemenet hangja a bal és jobb oldali hangsugárzón hallható.

R+R : Az "R" hangbemenet hangja a bal és jobb oldali hangsugárzón hallható.

Sztereó/kéthangú adások vétele

A kívánt programhely kiválasztásakor a programhely számának és az állomás nevének eltűnése után a képernyőn megjelenik a hang típusa.

A hang típusa	Képernyő felirat
Mono	MONO
Sztereó	STEREO
Kéthangú	DUAL I

Mono hang kiválasztása

Ha sztereó üzemmódban a sztereó vétel minősége gyenge, a I/II gomb megnyomásával mono vételre kapcsolhat. Mono üzemmódban a mély hangtartomány erősödik. A I/II gomb ismételt megnyomásával visszakapcsolhat sztereó üzemmódba.

A nyely kiválasztása kéthangú adásoknál

Kéthangú (kétnyelvű) adások vételekor a I/II gomb ismételt megnyomásával DUAL I, DUAL II vagy DUAL I+II üzemmódba kapcsolhat.

DUAL I a főhang (elsődleges nyelv) hallható mindkét hangsugárzóban

DUAL II a másodhang (másodlagos nyelv) hallható mindkét hang-sugárzóban

DUAL I+II az egyik hangsugárzón a főhang, a másikon a másod-hang hallható

NICAM adások vétele (opcionális)

A NICAM tunerrel ellátott készülékek alkalmasak a kiváló minőségű NICAM digitális hang vételére is.

A I/II gomb többszöri megnyomásával az alábbiak szerint lehet kiválasztani a hangkimenetet.

1. NICAM mono vétel esetén a NICAM MONO vagy FM MONO üzemmód közül választhat.

2. NICAM sztereó vétel esetén a NICAM STEREO vagy FM MONO üzemmód közül választhat. Ha a sztereó vétel gyenge, kapcsoljon FM MONO üzemmódba.

3. Kéthangú NICAM adások vételekor a NICAM DUAL I, NICAM DUAL II vagy NICAM DUAL I+II, illetve MONO üzemmódba kapcsolhatunk. Ha FM mono üzemmódba kapcsol, a képernyőn a MONO felirat jelenik meg.

Az Ön készüléke TV és AV (audio/video) üzemmódba kapcsolható. Akkor kell audio/video üzemmódba kapcsolni, ha a készülékhez videómagnót (VCR) vagy egyéb berendezést csatlakoztat.

Megjegyzés : Ha a videómagnót a TV készülék antenna bemenetén keresztül csatlakoztatja, a TV készüléket TV üzemmódban kell használni. Lásd a "Videómagnó csatlakoztatása" című fejezetet.

1. A MENU gomb megnyomásával hívja be a Speciális funkció menüt.
2. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a Bemenet.
3. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombot a TV, AV1, AV2, AV3, AV4, SAV4, COMPONENT1, COMPONENT2 kiválasztásához a Bemenet legördülő menüben.

AV1 : ha a videómagnót a készülék hátoldalán lévő Euro scart 1 aljzathoz csatlakoztatta.
AV2 : ha a videómagnót a készülék hátoldalán lévő Euro scart 2 aljzathoz csatlakoztatta.
AV3 : ha a videó magnót a készülék oldalán lévő AV3 aljzathoz csatlakoztatta.
AV4 : ha a videómagnót a készülék hátoldalán lévő Euro scart 4 aljzathoz csatlakoztatta.
SAV4 : ha a videómagnót a készülék hátoldalán lévő Euro scart 4 aljzathoz csatlakoztatta.
COMPONENT 1 : A KOMPONENT csatlakoztatva a KOMPONENT 1 foglalatokba a készüléken.
COMPONENT 2 : A KOMPONENT csatlakoztatva a KOMPONENT 2 foglalatokba a készüléken.

1. A normal TV műsorra a TV/AV gombbal kapcsolhat vissza.

A TV/AV gombbal szintén a TV, illetve az AV üzemmód közül választhat. AV üzemmódban ha AV üzemmódból szeretne visszakapcsolni TV üzemmódba, nyomja meg a ▲ / ▼ gombot, vagy a számgombokat.

Automatikus AV üzemmód kapcsolás (opcionális)

Ha olyan videókészüléket csatlakoztat az Euro Scart aljzathoz, amelyik a lejátszás elindításakor kapcsolófeszültséget képes továbbítani, a TV készülék automatikusan AV1, AV2 vagy AV4 üzemmódba kapcsol, ha a videómagnó megkezdi a lejátszást. Ha az automatikus AV üzemmód kapcsolási funkciót nem kívánja használni, nyomja meg a ▲ / ▼ gombot, vagy a számgombok. A normal TV műsorra a TV/AV gombbal kapcsolhat vissza.

A készülék zárolása (gyermekzár)

E funkció lehetővé teszi azt, hogy a készüléket csak a távvezérlővel lehessen vezérelni. Ez a szolgáltatás különösen hasznos lehet a készülék engedély nélküli használatának megakadályozásában.

1. A MENU gomb megnyomásával hívja be a Speciális funkció menüt.
2. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a Gyermekzár.
3. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a Be vagy Ki a Gyermekzár legördülő menüben.
4. A normal TV műsorra a TV/AV gombbal kapcsolhat vissza.

Ha a zárolás aktív, a képernyőn a Gyermekzár be felirat jelenik meg, ha megnyomja a készülék előlapján lévő bármelyik gombot.

Megjegyzés : A Gyermekzár be felirat nem jelenik meg a képernyőn abban az esetben, ha a menüképernyő használata közben valamelyik gombot megnyomja a készüléken.

Egyéb funkciók

Automatikus kikapcsolás

Ha a Be opciót választja az Automatikus kikapcsolás legördülő menüben, a készülék automatikusan készenléti üzemmódba kapcsol körülbelül 10 perccel később, ahogy a TV állomás befejezi a műsor sugárzását.

1. A MENU gomb megnyomásával hívja be a Speciális funkció menüt.
2. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a Aut. kikapcs.
3. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a Be vagy Ki a Aut. kikapcs. legördülő menüben.
4. A normal TV műsorra a TV/AV gombbal kapcsolhat vissza.

Kék háttér (opcionális)

Ha a Be opciót választja a Kék háttér legördülő menüben, akkor kék háttér jelenik meg a képernyőn, amikor nincs jel, vagy a jel nagyon gyenge.

1. A MENU gomb megnyomásával hívja be a Speciális funkció menüt.
2. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a Kék hátér.
3. Nyomja meg a ▶ gombot, majd a ▲ / ▼ gombbal válassza ki a Be vagy Ki a Kék háttér legördülő menüben.
4. A normal TV műsorra a TV/AV gombbal kapcsolhat vissza.

Megjegyzés : A kék háttér automatikusan megjelenik a képernyőn, amikor nincs bemeneti jel AV üzemmódban.

Elalváskapcsoló

Nem kell többé elalvás előtt kikapcsolnia a készüléket. Az előre beállított időtartam letelte után a készülék automatikusan készenléti üzemmódba kapcsol. A SLEEP gombot többször megnyomva válassza ki a kívánt időtartamot. A képernyőn a ⏻ 0 jel, majd a kikapcsolásig hátralévő időtartam látható: 10, 20, 30, 60, 90, 120, 180 és 240. A beállítás végrehajtását követően a készülék megkezdí a visszaszámlálást.

Megjegyzés :

a. A kikapcsolásig hátralévő idő ellenőrzéséhez nyomja meg a SLEEP gombot.
b. Az elalváskapcsoló inaktivizálásához nyomja meg a SLEEP gombot, amíg a 🔒 meg nem jelenik a képernyőn.
c. A készülék manuális kikapcsolásakor az elalváskapcsoló inaktivizálódik.

Specialis menü

POWER VII TV/AV SOUND TURBO PICTURE PIP TEXT PR- PR+ ISVRWP INPUT MENU PR MUTE VOL OK VOL PR 1 2 3 4 5 6 7 8 9 PSM 0 SSM POSITION 2/12PIP STILL SIZE TIME REVEAL MIX SLEEP LIST EYE STOP P/STILL REC REW PLAY FF

Kép-a-képben funkció (opcionális)

Opció :

A kép-a-képben funkció csak azokon a készülékeken működik, amelyek rendelkeznek ezzel a szolgáltatással. A kép-a-képben funkció segítségével a főképen megjelenithető egy kisebb méretű kép (kiskép).

Ki-és bekapcsolás

A kiskép bekapcsolásához nyomja meg a PIP gombot. A PIP gomb ismételt megnyomásával a kiskép eltüntethető a föképröl.

A kiskép bemenő jelének kiválasztása

Az INPUT gombot nyomja meg, hogy az input üzemmódot válassza a kis képhez.

Az INPUT gomb ismételt megnyomásakor a jelforrások az alábbi sorrendben követik egymást a föképen, a programhely sorszáma mellett:

A kiskép es a fökép felcserélése

A kiskép és a fökép felcseréléséhez nyomja meg a SWAP gombot.

A kiskép műsorának kiválasztása

Nyomja meg a PR +/- gombot. A kiválasztott csatorna száma a főkép csatornaszáma alatt jelenik meg.

A kiskép méretének beállitása

A kiskép méretének beállításához nyomja meg ismételten a SIZE gombot. A kis kép tűnhet a főkép kétszeresének, 1/9-es vagy 1/16-os beállítást követve.

Megjegyzés : Ha a főképen látható műsor sugárzási rendszere eltér a kisképen futó műsor sugárzási rendszerétől, a kiskép természetellenessé válhat (ha például a főkép/kiskép műsora PAL/NTSC rendszerű).

A kiskép fagyasztása (állókép)

A kiskép fagyasztásához nyomja meg a STILL gombot. A funkció kikapcsolásához nyomja meg ismét a STILL gombot.

A kiskép áthelyezése

Nyomja meg ismételten a POSITION gombot mindaddig, míg a kiskép a kivánt helyre nem kerül. A kiskép az óramutató járásával megegyező irányban mozog.

A programhely hívhatók

Ez a funkció a 12 alkép üzemmódban lehetővé teszi az összes eltárolt állomás keresését, majd kedvenc állomása megtekintését, felcserélve a fő és alképeket.

Nyomja meg ismételten a SCAN gombot az 12 alkép kiválasztásához. Csak keresi végig az összes eltárolt állomást. Nyomja meg újból a SCAN gombot az alkepek kikapcsolásához.

PIP PR - PR + SWAP INPUT POSITION SCAN STILL SIZE

A teletext használata (opcionális)

A teletext funkció csak azokon a készülékeken működik, amelyek rendelkeznek ezzel a szolgáltatással.

A teletext egy olyan ingyenes, szövegesen megjelenő információ szolgáltatás, amelyet a legtöbb TV állomás sugároz. Ilyen információk lehetnek pl. hírek, időjárás, televízió műsorok, részvény árfolyamok és sok más egyéb.

A TV készülék teletext dekódere a SIMPLE, TOP és FASTEXT szolgáltatások használatát is lehetővé teszi. A SIMPLE (normál teletext) számos teletext oldalt tartalmaz, melyeket a megfelelő oldalszám beírásával választhatunk ki. A TOP és FASTEXT szolgáltatás egy gyorsabb és egyszerűbb módja a kívánt teletext oldal kiválasztásának, az oldalszám ismerete nélkül.

A teletext ki- és bekapcsolása

A teletext bekapcsolásához nyomja meg a TEXT gombot.

A teletext kezdőoldala, vagy az utoljára behívott teletext oldal megjelenik a képernyőn. A teletext dekóder a TV állomás által sugárzott teletext üzemmódba kapcsol.

A képernyő felső sorában két oldalszám, a TV állomás neve, valamint a dátum és a pontos idő látható. Az első szám az Ön által kiválasztott oldalszám, a második pedig a futó-oldalszám, amely a kiválasztott oldalszám eléréséig folyamatosan változik.

A teletext kikapcsolásához nyomja meg a TEXT vagy a TV/AV gombot. Az előzőleg nézett TV állomás műsora ismét megjelenik a képernyőn.

SIMPLE teletext

A kívánt oldal kiválasztása

1. A számgombokkal írja be az oldalszámnak megfelelő háromjegyű számot. Ha beírás közben hibát vét, írjon be egy tetszőleges számot, majd írja be a helyes oldalszámot.
2. A ▲ / ▼ gombbal a következő vagy az előző teletext oldal választható ki.

A színgombok programozása LIST üzemmódban

Ha a készülék SIMPLE, TOP vagy FASTEXT teletext üzemmódban működik, a ≡M gombbal kapcsoljon LIST üzemmódba.

Használja a távirányító gombjait a teletext oldal kiválasztásához.

1. Nyomja meg a szines gombok valamel yikét.
2. A számgombokkal válassza ki a kívánt oldalt.
3. Nyomja meg az OK gombot és a kiválasztott oldal tárolódik, melyet egy villogás jelez. A jövőben ez az eltárolt oldal a megfelelő szinű gomb megnyomásával választható ki.
4. A maradék 3 különböző színű gomb hasonló módon programozható.

POWER MI TV/AV TURBO PICTURE SOUND PIP TEXT PR- PR+ BRBIT INPUT MENU PRΔ MUTE VOL OK VOL PR▼ 1 2 3 4 5 6 7 8 9 PSM 0 SSM POSITION 2/12PIP STILL SIZE TIME REVEAL MIX SLEEP LIST EYE STOP P/STILL REC REW PLAY FF

A teletext használata (opcionális)

TOP teletext (opcionális)

A képernyő alján látható vezérlőskála négy színes mezőből - piros, zöld, sárga és kék - áll. A sárga mező a következő csoportot, a kék mező a következő blokkot jelöli.

A csoport / blokk / oldal kiválasztása

1. A kék gombbal blokkról-blokkra mozoghat.
2. A sárga gombbal választhatja ki a következő csoportot, automatikus blokk-váltással.
3. A zöld gombbal választhatja ki a következő létező teletext oldalt, automatikus csoport-váltással. Ehhez a művelethez a ▲ gomb is használható.
4. A piros gombbal léphet vissza. Ehhez a művelethez a ▼ gomb is használható.

Közvetlen oldalválasztás

A SIMPLE üzemmódhoz hasonlóan, TOP teletext üzemmódban is kiválaszthatja a kívánt oldalt a számgombokkal.

FASTEXT üzemmód

A teletext oldalak színkódok formájában jelennek meg a képernyő alján. A kívánt teletext oldal kiválasztásához a megfelelő színgombot kell megnyomni.

A kívánt teletext oldal kiválasztása

1. Az ☐i gombbal válassza ki a tartalomjegyzék oldalt.
2. A képernyő alján látható színkódoknak megfelelő színgomb megnyomásával válassza ki a kívánt teletext oldalt.
3. A normal teletext üzemmódhoz hasonlóan, FASTEXT üzem- módban is kiválaszthatja a kívánt oldalt a számgombokkal.
4. A ▲ / ▼ gombbal a következő vagy az előző teletext oldal választható ki.

PR PR▼ 1 2 3 4 5 6 7 8 9 0 ET

A teletext használata (opcionális)

Speciális teletext szolgáltatások

REVEAL (felfedés)

E gomb megnyomásával a rejtett információk (pl. rejtvények megfejtése) fedhetők fel.

E gomb ismételt megnyomásával a felfedett információ ismét elrejthető.

SIZE (nagyítás)

A szöveg magassága megkétszereződik.

Egyszeri megnyomásakor a teletext oldal felső fele látható kinagyítva.

Kétszeri megnyomásakor a teletext oldal alsó fele látható kinagyítva.

Harmadszori megnyomásakor a normal kijelzés tér vissza.

UPDATE (frissités)

A kiválasztott teletext oldal megjelenéséig a TV műsor látható a képernyőn. A képernyő bal felső sarkában a ☒ szimbólum jelenik meg. Amikor a kívánt oldal elérhető, a ☒ szimbólum helyén megjelenik a teletext oldal száma. E gomb megnyomásakor a kiválasztott oldal elolvasható.

HOLD (rögzítés)

Ha a kiválasztott teletext oldal 2 vagy több aloldalból áll, ezzel a gombbal rögzíthetjük a kívánt (al)oldalt. Az aloldalak száma és az aktuális aloldal sorszáma rendszerint a pontos idő kijelzés alatt jelenik meg. E gomb megnyomásakor a stop szimbólum a képernyő bal felső sarkában jelenik meg, és az automatikus lapozási funkció ideiglenesen kikapcsol. A lapozás folytatásához nyomja meg ismét ezt a gombot.

MIX (rávetítés)

A teletext oldalak a TV műsorra rávetítve jelennek meg. A TV műsor kikapcsolásához nyomja meg ismét ezt a gombot.

TIME (pontos idδ)

Ha egy TV müsor nézése közben szeretné megtudni a pontos időt, nyomja meg ezt a gombot.

A pontos idő a képernyő jobb felső sarkában jelenik meg. A pontos idő eltüntetéséhez nyomja meg ismét ezt a gombot. Teletext üzemmódban ezzel a gombbal lehet a kívánt négyjegyű aloldalt kiválasztani, vagy módosítani. Ez a képernyő alján jelenik meg. Az aloldal rögzítéséhez vagy megváltoztatásához nyomja meg a piros/zöld, a ▲ / ▼ gombot vagy a számgombokat. Az időkijelzés eltüntetéséhez nyomja meg ismét ezt a gombot.

PR PR 1 2 3 4 5 6 7 8 9 0

Külső berendezések csatlakoztatása

VCR

VCR

VCR

A készülékhez külső berendezések - pl. videó magnó, kamkorder, stb. - csatlakoztathatók. Az itt feltüntetett ábrák némileg külön-bözhetnek az Ön készülékétől.

Az antennacsatlakozó használata

1. Csatlakoztassa a videómagnó RF OUT aljzatát a TV készülék hátlapián lévő antennacsatlakozóhoz.
2. A kültéri antennát csatlakoztassa a videómagnó RF antenna bemenetéhez.
3. A videómagnóra kiválasztott programhelyet tárolja a TV készülék memóriájában (Lásd a "Kézi hangolás" című fejezetet).
4. Válasszá ki a videómagnó részére fenntartott programhelyet.
5. Nyomja meg a videómagnó PLAY gombját.

Az Euro scart aljzatok használata

1. Csatlakoztassa a videómagnó Euro scart aljzatát a TV készülék Euro scart 1, 2 vagy 4 aljzatához.
2. Nyomja meg a videómagnó PLAY gombját.
   Ha olyan videókészüléket csatlakoztat az Euro scart 1, 2 vagy 4 aljzathoz, amelyik a lejátszás elindításakor kapcsolófeszült-séget képes továbbítani, a TV készülék automatikusan AV 1, AV 2 vagy AV 4 üzemmódba kapcsol, ha a videómagnó megkezdi a lejátszást. Ha az automatikus AV üzemmód kapcsolási funkciót nem kívánja használni, nyomja meg a ▲ / ▼ gombot, vagy a számgombokat.
   Ha ez nem történik meg, a távvezérlő TV/AV gombjával válassza ki az AV 1, AV 2 vagy AV 4 üzemmódot. A videómagnó által lejátszott műsor megjelenik a képernyőn.
   A TV készülék műsorát a csatlakoztatott videómagnóval felveheti.

Megjegyzés :

a. Az RGB jeltípus – azaz a vörös, zöld és kék jel – fogadására csak az Euro scart 1 és az AV I aljzat képes. Ilyen jeleket adnak ki például az előfizetéses dekóderek, a játék-konzolok vagy fotó-CD készülékek, stb.
b. Ha mind az Euro scart 1, 2 mind az Euro scart 4 aljzatot a videómagnóhoz csatlakoztatta, csak az AV 2 aljzat működik.
c. Ha az S-VHS jeleket az Euro scart 4 aljzaton keresztül fogadja, át kell kapcsolnia az SAV4 bemenetre.
d. Az Euro scart 4 aljzaton a video kimenőjel nem jelenik meg.

Az Audio/Video ki- és bemenetek használata

1. Csatlakoztassa a videómagnó audio/video kimenetét a TV készülék audio/video bemenetéhez.
2. A TV/AV gombbal válassza ki az AV 3 bemenetet.
3. Nyomja meg a videómagnó PLAY gombját. A videómagnó által lejátszott program megjelenik a képernyőn.

Megjegyzés : Ha a videómagnó mono hangú, a videómagnó hangkimenetét a TV készülék lévő AUDIO L/MONO aljzathoz kell csatlakoztatni.

Külső berendezések csatlakoztatása

Az S-Video/Audio bemenet (S-AV) használata

Ha a TV készülék S-VIDEO aljzatához S-video rendszerű videó-magnót csatlakoztat, a képminőség tovább javul.

1. Csatlakoztassa a videómagnó S-video kimenetét a TV készülék S-VIDEO bemenetéhez.
2. Csatlakoztassa a videómagnó hangkimenetét a TV készülék AUDIO aljzathoz.
3. A TV/AV gomb ismételt megnyomásával válassza ki az AV 3 bemenetet.
4. Nyomja meg a videómagnó PLAY gombját. A videómagnón lejátszott műsor megjelenik a képernyőn.

Megjegyzés : Ha mind az S-VIDEO, mind a VIDEO aljzatot az S-VHS rendszerű videómagnóhoz csatlakoztatta, csak az S-VIDEO aljzat működik.

Komponent a foglaltban

1. A külső berendezés COMPONENT kimenetét (Y Cb Cr, Y Pb Pr, Y B-Y R-Y vagy Y PB PR) csatlakoztassa a tv készülék COMPONENT DVD INPUT (Y PB PR) aljzatához.
2. A külső berendezés audio kimenetét csatlakoztassa a tv készülék COMPONENT 1 (480i) / COMPONENT 2 (480p) AUDIO aljzatához.
3. A TV/AV gombbal válassza ki a COMPONENT 1 vagy a COMPONENT 2 bemenetet.
4. Indítsa el a lejátszást a külső berendezésen. külső berendezés által lejátszott műsor megjelenik a tv képernyőn.

S-VIDEO VCR

a. A DVD berendezésből érkező hang megjelenik a kiválasztott kimeneten, a kép azonban nem. Ha a DVD kép meg is jelenik a kimeneten, csak fekete-fehérben lesz látható.
b. Csak a COMPONENT 2 (480p) aljzat képes a progresszív vertikális frekvencia (60Hz) jelek fogadására. Ha a COMPONENT 2 (480p) aljzaton megjelenő kép minősége gyenge, csatlakoztassa a DVD készüléket a COMPONENT 1 (480i) aljzathoz.

Hibakeresés

Ellenőrizze, majd korrigálja az alábbiakat

Nincs kép, nincs hang Hang jó, a kép gyenge Kép jó, hang gyenge Képernyő "havazás" A kép csíkos vagy zajos A kép csíkos vagy zajos Nincs szín Gyenge színek A távvezérlő nem működik Ellenőrizze, majd korrigálja az alábbiakat Hálózati kábel (be van-e dugva) A készülék be van-e kapcsolva Próbáljon ki egy másik állomást (gyenge vétel) Ellenőrizze az antennát (be van-e dugva) Ellenőrizze az antennát (törött vezeték?) Ellenőrizze az antennát Helyi interferencia zavar? Állítsa be a kontrasztot Állítsa be a fényerőt Állítsa be a színtelítettséget Állítsa be a hangerőt Ellenőrizze a távvezérlőben lévő elemeket Ellenőrizze az A/V aljzatokat (csak videó-magnó)

Solid gray gradient background with no text, symbols, or discernible objects

Ellenőrizze, majd korrigálja az alábbiakat

Hálózati kábel (be van-e dugva)

A készülék be van-e kapcsolva

Próbáljon ki egy másik állomást (gyenge vétel)

Ellenőrizze az antennát (be van-e dugva)

Ellenőrizze az antennát (törött vezeték?)

Ellenőrizze az antennát

Helyi interferencia zavar?

Állítsa be a kontrasztot

Állítsa be a fényerőt

Állítsa be a színtelítettséget

Állítsa be a hangerőt

Ellenőrizze a távvezérlöben lévő elemeket

Ellenőrizze az A/V aljzatokat (csak videó-magnó)

MINÓSÉGTANÚSÍTÁS

Az LG Electronics Magyar Kft. tanúsítja, hogy a termék az alábbi műszaki adatoknak megfelel. A minőség tanúsítása a 2/1984. (III.10.) BkM-lpM sz. együttes rendelet szerint történt. Az M.T.35/1978.(VI.6.), valamint az azt módosító 74/1987.(XII.10.) M.T.sz. rendelet értelmében a forgalomba hozó erre a termékre 8 évig biztosítja az alkatrészeket, illetve gondoskodik a termék javításáról. Az időtartamot az eladás időpontjától kel figyelembe venni!

	RE-54NA11T	RE-49NA11T	RE-44NA11T
Tápfeszültség	230V, 50Hz
Érintésvédelmi osztály	II.
Teljesítményfelyétel	250W
Vételi csatornák
VHF	01-12 C2-12
UHF	21-69
Kábelcsatornák	S1-S41
Színrendszer	PAL, SECAM
Antenna bemenet	75 Ohmkoaxiális
Hang kimenőteljesítmény	20W X 2
Méretek (mm) (WXDXH)	1166 X 616 X 1407	1056 X 587 X 1302	954 X 551 X 1223.5
Töneg (kg)	70kg	65kg	50kg

LG
