HASZNÁLATI ÚTMUTATÓ EWE802IX1DWX3 ELECTROLUX

ภาษาไทย เครื่องทำน้ำร้อนแบบติดตั้งได้หลายจุด

คู่มีอาการใช้งาน

สารบัญ

1. รายละเอียดของเครื่อง .... 3
2. ข้อมูลด้านความปลอดภัย ....4
3. การติดตั้งตัวเครื่อง 5
4. ขั้นตอนการต่อท่อประปา 7
5. การต่อระบบไฟฟ้า 8
6. การทดสอบการใช้งาน 10
7. การดูแลรักษาเครื่อง 10
8. แผนผังการต่อสายไฟ 11
9. ข้อมูลเกี่ยวกับระบบไฟฟ้า 11

ด้วยความห่วงไยผู้ใช้ทุกท่าน

ขอขอบพระคุณที่ท่านเลือกชี้อผลิตภัณฑ์เครื่องทำน้ำร้อนของอีเลคโทรลักษ์ ซึ่งเป็นผลิตภัณฑ์ที่ได้รับการพัฒนา มาเป็นเวลาหลายทศวรรษด้วยประสบการณ์ระดับมืออาชีพและนวัตกรรมอันลําหน้า ซึ่งนอกจากเราจะออกแบบ ผลิตภัณฑ์ให้มีรูปลักษณ์ทันสมัย ทำงานได้อย่างคล่องตัวแล้ว เวายังออกแบบโดยคำนึงถึงท่านผู้ใช้เป็นหลัก

ดังนั้นมเมื่อใดก็ตามที่ท่านใช้ผลิตภัณฑ์ของเรา ท่านจึงสามารถรับรู้ได้ว่าจะได้รับสิ่งที่ดีที่สุดจากเราเสมอ ยินดีต้อนรับสู่ อีเลคโทรลักษ์

ขอเชิญท่านเยี่ยมซมเว็บไซต์ของเรา:

ขอดำเนะนำการใช้งาน, pressuresวัฒน์, วิธีการแก้ไขปัญหา, ข้อมูลเกี่ยวกับการบริการ:

www.electrolux.com

ลงทะเบียนผลิตภัณฑ์ของท่านเพื่อการบริการที่ดียิ่งขึ้น:

www.registerelectrolux.com

สั่งซื้ออุปกรณ์เสริม, วัสดุที่ต้องเปลี่ยนตามระยะเวลา และอะไรหล่แท้สำหรับเครื่องของท่าน:

www.electrolux.com/shop

การดูแลและให้บริการแก่ลูกค้า

เราขอแนะนำให้ท่านเจาะจงเลือกใช้อะไหล่ที่เป็นของแท้ เมื่อติดต่อขอรับบริการ โปรดตรวจสอบให้นําใจว่าท่านได้มีข้อมูลต่อไปนี้ ข้อมูลดังกล่าวนี้สามารถดูได้จากแผ่นแสดงรายละเอียดข้อมูลที่ตัวเครื่อง ซื่อรุ่น, หมายเลขผลิตภัณฑ์, หมายเลขเครื่อง

คำเตือน / ข้อควรระวัง-ข้อมูลด้านความปลอดภัย

ข้อมูลทั่วไปและเคล็ดลับ

ข้อมุษต้านสิ่งแวดล้อม

บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงข้อมูลโดยมิต้องแจ้งให้ทราบล่วงหน้า

1. รายละเอียดของเครื่อง

A

1. ฝ่าครอบส่วนหน้า 9. ท่อต่อน้ำออก
2. ไฟแสดง LED 10. ยาง Grommet
3. สวิตซ์ปรับอุณหภูมิ 11. สวิตซ์กันไฟดูด (ELCB)
4. ปุ่มรีเซ็ทสวิตซ์กันไฟดูด (ELCB) 12. แผวงจรกระแสไฟฟ้าหลัก
5. ปุ่มทดสอบสวิตซักษ์นไฟดูด (ELCB) 13. ท่อต่อน้ำเข้า
6. ฐานตัวเครื่อง 14. วาล์ควบคุมแรงดันสูง
7. ตัวควบคุมอุณหภูมิ 15. ท่อติสชาร์จ (ไม่ได้จัดมาให้พร้อมเครื่อง)
8. แท้งก์น้ำร้อน 16. แผ่นกรองตาช่าย
9. กล่องขั่วสายไฟ
10. ฉลากแสดงรายละเอียดของตัวเครื่อง

2. ข้อแนะนำเพื่อความปลอดภัย

คำเตือน!

2.1 ผลิตภัณฑ์ของอีเลคโทรลักษ์ปลอดภัยต่อการใช้งาน โดยต้องติดตั้งใช้งาน และดูแลรักษาเครื่องอย่างถูกวิธีตาม คู่มือการใช้งาน และข้อแนะน่าต่างๆ หากมีข้อสงสัย โปรด ปฏิบัติตามข้อแนะนําในคู่มือฉบับนี้อย่างเคร่งครัด

2.2 ท่านจะต้องเชื่อมต่อสายดินให้กับตัวเครื่อง การต่อสาย ลงดินอย่างไม่ถูกวิธีจะทำให้เกิดไฟฟ้าซือตได้

2.3 ถ้าพบสิ่งผิดปกติต่อไปนี้ ให้ปิดสวิตซีไฟหลักเข้าเครื่อง ทันที่ แล้วติดต่อศุนย์บริการอี่เลคโทรลักษ์ ไม่ควรพยาขาม ซ่อมแซมเครื่องด้วยตัวท่านเอง:

หากเครื่องส่งเสียงผิดปกติ มีกลิ่น หรือควัน หากสวิตซักษ์ไโพด (ELCB) ตัดไฟ และไฟแสดงการเปิด- ปิดเครื่องไม่สว่างขึ้น ไม่สามารถควบคุมอุณหภูมิของน้ำไต้ หากการทำงานของเครื่องบทพร่องหรือไม่เป็นปกติ หากน้ํารั่ว

2.4 เมื่อบุคคลดังต่อไปนี้ใช้เครื่องทำน้ำร้อน เช่น เด็ก ผู้สูงอายุ ผู้ป่วย และผู้พิการ ควรมีผู้ดูแลและทดสอบ อุณหภูมิน้ำด้วยมือเป็นระยะ ๆ ผู้ใช้งานควรได้รับคํา แนะนำให้ทดสอบและปรับอุณหภูมิน้ำก่อนใช้งาน ทุกครั้ง

2.5 ในกรณีเกิดฟ้าร้อง/ฟ้าผ่า ให้ปิดระบบไฟฟ้าเข้าเครื่อง เพื่อป้องกันความเสียหายที่อาจเกิดกับเครื่องได้

2.6 ตัวนำสำหรับการต่อสายดินจะต้องได้รับการเชื่อมต่อ เข้ากับส่วนที่เป็นโลหะทั้งหมดที่สามารถเชื่อมต่อได้ของ อุปกรณ์เครื่องใช้ไฟฟ้าและบริการอื่น ๆ ทั้งหมดภายใน ห้องที่จะติดตั้งเครื่องทำน้ำร้อน อย่างถูกต้องตรงตาม ข้อกำหนดภายในท้องถิ่นของท่าน และต้องตรวจสอบ ให้นใจว่าการต่อสายดินสำหรับสวิตซ์กันไฟลูด (ELCB) สามารถทำงานได้อย่างมีประสิทธิภาพ

2.7 คำเตือน: ห้ามใช้ท่อโลหะ / ใครเมี่ยม และวาล์ควบคุม ตัวนำไฟฟ้า

หมายเหตุ: ท่านอาจพบว่าเครื่องทำน้ำร้อนที่เพิ่งและออกมาจาก กล่องบรรจุภัณฑ์ มีน้ำค้างอยู่ในเครื่องเล็กน้อย ซึ่งเกิดจากการที่ เครื่องทำน้ำร้อนถูกน้ำไปทดสอบในขั้นตอนการผลิต ไม่ถือเป็น ความผิดปกติแต่อย่างใด

ข้อควรระวัง!

2.8 การติดตั้งเครื่องควรใช่ช่างไฟที่ชํานาญ และปฏิบัติ ตามข้อกำหนดของหน่วยงานในท้องถิ่นของท่าน
2.9 ควรต่อไฟตรงเข้าเครื่องแบบถาวร ไม่แนะนำให้ใช้วิธี เสียบปลักเข้ากับเต้าจ่ายไฟ
2.10 ตรวจสอบขนาดสายไฟที่เหมาะสมได้จากตารางที่ 1
2.11 เครื่องรุ่นนี้ต้องใช้อัตราการไหลของน้ำอย่างน้อย

2.0 ลิตร/นาที และแรงดันในการทำงานสูงสุด 6 บาร์ หากต้องการต่อน้ำโดยตรงจากแท้งก์น้ำให้ติดตั้งเครื่องอยู่ต่ากว่าแท้งก์น้ำอย่างน้อย 1 เมตร

2.12 เครื่องจะไม่ทำงานหากอัตราการไหลของน้ำไม่พอ (อย่างน้อย 2.0 ลิตร/นาที) ที่จะทำให้สวิตซ์ปรับความแรงของน้ำทำงาน

2.13 สวิตซ์กันไฟดูด (ELCB) ในตัวเครื่องจะตัดไฟอัตโนมัติ เมื่อมีกระแสไฟฟ้าร่วง 15 มิลลิแอมปี

2.14 อุปกรณ์ตัวควบคุมอุณหภูมิจะตัดไฟอัตโนมัติใน กรณีที่อุณหภูมิของน้ำสูงขึ้นผิดปกติ

2.15 สำหรับเครื่องทำน้ำร้อนที่มีวัตต์สูง (8,000 วัตต์) อุณหภูมิน้ำอาจสูงมากเมื่อใช้ทางออกน้ำเพียงจุดเดียว (เช่น ขณะอาบน้ำ) โดยที่จุดทางออกน้ำอื่น ๆไม่ได้ใช้งาน ดังนั้นจึงแนะนำผู้ใช้ควรเช็ค และปรับอุณหภูมิน้ำทุกครั้ง ก่อนใช้งาน

คำเตือน: เพื่อหลีกเลี่ยงอันตรายที่เกิดจากการตั้งใหม่ โดยบังเอิญของคัตเอาต์ความร้อน ต้องไม่จ่ายไฟฟ้าให้ เครื่องใช้ไฟฟ้านี้ผ่านอุปกรณ์สวิตซิงจากภายนอก ได้แก่ ตัวตั้งเวลา หรือต่อกับวงจรที่ปกติเปิดและปิดวงจรโดย แหล่งจ่ายไฟฟ้าสาธารณูปโภค (Utility)

3. การติดตั้งตัวเครื่อง

ตารางที่ 1 - ตารางแสดงขนาดไฟ

แรงดันไฟฟ้า	กำลังไฟ	กระแสไฟฟ้า	ขนาดตัวนำความร้อน (CSA)			สวิตซ์	ฟิวส์/
(AC) (กิโลวัตต์)	(แอมปี)	มม.2	สายไฟอ่อน	ท่อหุ้มสายไฟ	เปิด/ปิด (แอมปี)	เบรกเกอร์ (แอมปี)
220V ~ 50/60 Hz	6.0	27.3	4.0	7 / 0.85 มม.	56 / 0.30 มม.	32	32
220V ~ 50/60 Hz	8.0	36.4	6.0	7 / 0.85 มม.	56 / 0.30 มม.	40	40

3.1 คำแนะนำในการติดตั้งสำหรับเจ้าหน้าที่ติดตั้งที่มี ความชํานาญการ

• ติดตั้งตัวเครื่องให้ใกล้กับจุดจ่ายน้ำร้อนหลัก ให้มากที่สุดเท่าที่จะเป็นไปได้
• ควรเว้นระยะห่างรอบด้านของตัวเครื่องอย่างน้อย 5 นิ้วเพื่อความสะดวกในการให้บริการ

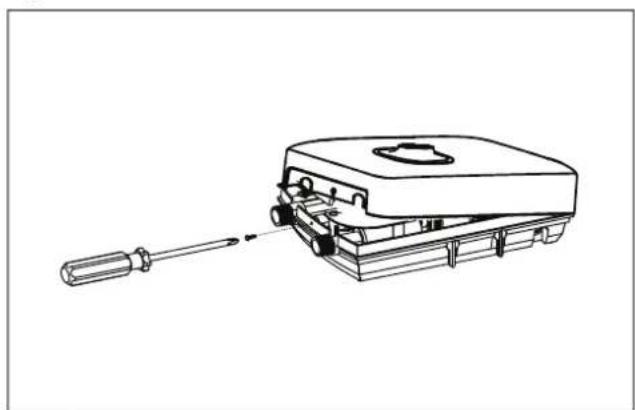

  . ถอดฝากรอบพลาสติกออก (รูปที่ 3)
• ยิดตัวเครื่องเข้ากับผนังให้มีความแน่นหนาโดยใช้ สกรุทั้งสองตัวในการเจาะให้ Terrุดูผนัง สกรุและพุกพลาสติกที่ใช้สำหรับการยิดเครื่องกับ ผนังเป็นอุปกรณ์ที่จัดมาให้พร้อมเครื่อง (รูปที่ 4)

แผนผังการติดตั้งตัวเครื่อง

รูปที่ 1

รูปที่ 2

Line drawing of a mechanical device with a screwdriver inserted, showing internal components and no text or symbols.

รูปที่ 3

รูปที่ 4

3. การติดตั้งตัวเครื่อง (ต่อ)

จะต้องติดตั้งวาล์ควบคุมแรงดันสูงเข้ากับท่อต่อน้ำเข้าอยู่เสมอ โปรดดูภาพประกอบในรูป A

รูปที่ 5

หมายเหตุ: เมื่อเชื่อมต่อวาล์ควบคุมแรงดันสูงเข้ากับท่อน้ำเข้า โปรดตรวจสอบให้แน่ใจว่าท่อติสชาร์จหั้นลงด้านล่าง เชื่อมต่อท่อติสชาร์จ (ท่อ PVC ขนาดเส้นผ่าศูนย์กลาง 8.0 มม.) เข้ากับหัวจ่าย ในทิศทางหั้นลงล่างแบบต่อเนื่อง และท่อ นี้จะต้องเปิดค้างไว้เข้ากับท่อระบายน้ำที่พื้น หรือท่อติสชาร์จ ในสภาวะปกติที่แรงดันน้ำสูงกว่า 6.0 บาร์ จะมีน้ำหยดออก มาจากท่อติสชาร์จนี้

4. ขั้นตอนการต่อท่อประปา

ข้อควรระวัง!

4.1 เซื่อมต่อวาล์ควบคุมแรงดันสูงเข้ากับท่อน้ำเข้าของ เครื่องทำน้ำร้อน ใช้เทปพันเกลียวสำหรับการเชื่อมต่อเพื่อป้องกัน น้ำร่วชื่ม หামออกแรงในการขันวาล์ควบคุมแรงดันสูงมากเกินไป
4.2 ใส่แหวนรองของแผ่นกรองตาข่ายก่อนที่จะเชื่อมต่อท่อน้ำ เข้า เข้ากับวาล์ควบคุมแรงดันสูง
4.3 ไม่ว่าจะในกรณีใดก็ตาม โปรดตรวจสอบให้นใจว่าได้ใส่แผ่นกรองตาข่ายไว้ระหว่างท่อน้ำเข้าของเครื่องทำน้ำร้อนและวาล์ควบคุมแรงดันสูง
4.4 เปิดน้ำให้น้ําระบายสิ่งสกปกที่ตกค้างออกมาให้หมด ก่อน ที่จะเชื่อมต่อท่อจ่ายน้ำเข้ากับตัวเครื่อง เนื่องจากน้ำที่จ่ายเข้า สู่ตัวเครื่องจะต้องปราศจากสิ่งสกปกปนเปื้อน น้ำประปาที่จ่าย เข้าสู่ตัวเครื่องทำน้ําร้อนจะต้องปราศจากสิ่งปนเปื้อน และสิ่ง สกปรกระหว่างการใช้งานอยู่เสมอ

หมายเหตุ: เมื่อเชื่อมต่อวาล์ควบคุมแรงดันสูงเข้ากับท่อน้ำเข้า โปรดตรวจสอบให้แนใจว่าท่อติสชาร์จหันลงด้านล่าง เชื่อมต่อ ท่อติสชาร์จ (ท่อ PVC ขนาดเส้นผ่าศูนย์กลาง 8.0 มม.) เข้ากับ หัวจ่าย ในทิศทางหันลงล่างแบบต่อเนื่อง และท่อนี้จะต้องเปิดค้าง ไว้เข้ากับท่ oversบายน้ำที่พื้น หรือท่อติสชาร์จ ในสภาวะปกติที่แรง ต้นน้ำสูงกว่า 6.0 บาร์ จะมีน้ำหยดออกมาจากท่อติสชาร์จนี้ หมายเหตุ: การเชื่อมต่อเข้ากับระบบทำงานี้år้อนแบบหลายจุด ควรจำกัดไว้ที่ 2 จุด หรือไม่เกิน 3 จุดสำหรับการใช้งาน และ แต่ละจุดควรอยู่ใกล้กัน เช่น อยู่ในห้องน้ำห้องเดียวกัน แต่ท่าน จะสามารถใช้งานได้ครั้งละหนึ่งจุดเท่านี้น การติดตั้งตัวเครื่อง และจุดใช้งานในระยะที่ห่างกันมากเกินไป ไม่เพียงแต่จะทำให้ เกิดการสูญเสียเท่านี้น แต่ยังทำให้มีการตอบสนองการจ่ายน้ำ ร้อนตรงจุดที่ใช้งานได้ซ้า (รูปที่ 5)

ข้อควรทราบ

ต้องเติมน้ำให้เต็มแท้งก์ที่ตัวเครื่อง ก่อนที่จะ เปิดระบบไฟฟ้าเพื่อป้องกันไม่ให้แผ่นทำความ ร้อนเสียหายจากการที่น้ำแห้งจนไหม้โปรด ตรวจสอบว่ามีการรั่วซืมของน้ำหรือไม่

คำเตือน!

4.5 ต้องต่อท่อน้ำเข้าและออกจากเครื่องให้ลูกต้อง ไม่เช่น นั้นเครื่องจะไม่ทำงาน
4.6 ไม่ควรเชื่อมรอยต่อต่างๆ ด้วยซีเมนต์ หากจำเป็นให้ใช้ เชื้อกหรือพันด้วยเทป
4.7 จะต้องติดตั้งเครื่องทำน้ำร้อนในแนวตั้งเท่านั้น โดยให้ tap แหน่งที่มีการเชื่อมต่อระบบการจ่ายน้ำหันลงด้านล่าง ห้ามติดตั้งตัวเครื่องใน tap แหน่งที่เสี่ยงต่อการโดนน้ำกระเซ็น ใส่เป็นประจําเพราะจะ tap ให้เกิดปัญหาไฟฟ้าช็อต

5. การต่อระบบไฟฟ้า

คำเตือน!

5.1 การปฏิบัติงานเกี่ยวกับระบบไฟฟ้าทั้งหมดจะต้องตรงตามมาตรฐานของประเทศ และหลักปฏิบัติเกี่ยวกับระบบไฟฟ้าที่บังคับใช้ภายในเขตพื้นที่ของท่าน
5.2 ท่านจะต้องเชื่อมต่อสายดินให้กับตัวเครื่อง การต่อสายลงดินอย่างไม่ ถูกวิธีจะทำให้เกิดไฟฟ้าซื้อตได้
5.3 ต้องปิดกระแสไฟเข้าเครื่องก่อนต่อระบบไฟฟ้า
5.4 ตรวจสอบขนาดสายไฟที่เหมาะสมได้จากตารางที่ 1
5.5 ใช้สายไฟฉนวน 2 เส้นขนาดใหญ่กว่า 4 ตร.มม.
5.6 ใส่สายไฟที่ยืดติดกับผนังผ่านทางด้าน ‘A’ โดยการตัดให้เป็นรูก่อนแล้วใส่สายไฟเข้าไปไว้ที่ตัวยืดสายไฟ ‘B’ (รูปที่ 7)

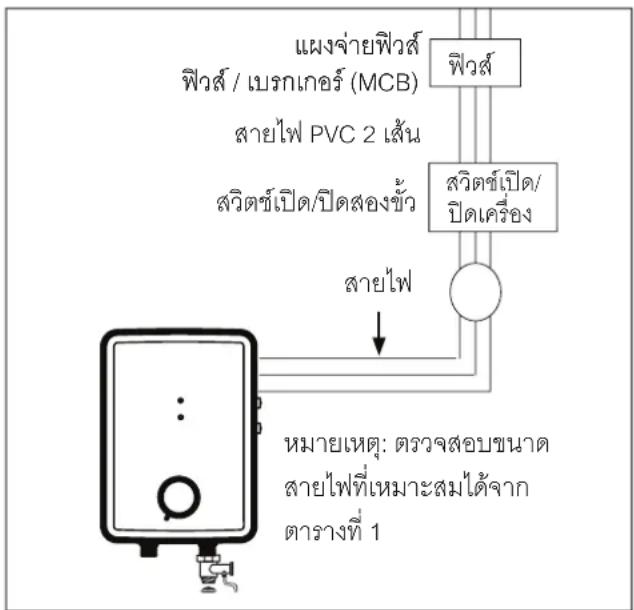

แผนผังการติดตั้งระบบไฟฟ้า

รูปที่ 6

รูปที่ 7

5. การต่อระบบไฟฟ้า (ต่อ)

ขั้นตอน :

5.7 เซี่อมต่อสายไฟตามจุดต่างๆ ดังนี้:

สีน้ำตาล หรือ สีแดง: LIVE (L)

สีน้ำเงิน หรือ สีดำ: NEUTRAL (N)

สีเขียว หรือ สีเขียว/สีเหลือง: EARTH (⊕)

5.8 ยิดสายไฟไว้ตรงทำแหน่งที่ถูกต้อง ตรวจเช็คว่าได้ต่อสายไฟถูกต้อง ดีแล้ว จึงปิดผ่าครอบเครื่องส่วนหน้า

5.9 เมื่อใส่ฝากอบเครื่องส่วนหน้ากลับ โปรดจดบันทึกขั้นตอนที่แสดง ด้านล่าง

-ตรวจสอบให้นใจว่าใส่ลงทำแหน่งถูกต้อง หมุนสวิตซ์ปรับอุณหภูมิไปที่ ทำแหน่ง OFF ที่แสดงในรูป A (ที่ฐานตัวเครื่อง)

-ใส่ฝากอบเครื่องส่วนหน้า หมุนสวิτซ์ปรับอุณหภูมิไปที่才能够แห่ง OFF เพื่อให้อยู่ในแนวเดียวกันกับแกน VR ที่แสดงในรูป B (ที่ฝากอบเครื่องส่วนหน้า)

5.10 กำหนดสวิตช์ปรับอุณหภูมิ และสกรุ่ A' ให้อยู่กับที่

วิธีการจัดทำแหน่งเมื่อเปลี่ยนฝากรอบส่วนหน้า

6 การทดสอบการเดินเครื่อง

6.1 เปิดการจ่ายน้ำ และวาล์วแบบ 3 ใน 1 จากนั้น น้ำจะไหล ผ่านทางน้ำออก
6.2 เปิดสวิตซ์ตัวเครื่องจ่ายไฟ LED ทั้ง 2 แบบจะเริ่มแสดง สถานะ ON / OFF 3 ครั้งตามลำดับ เพื่อบ่งบอกว่าตัวเครื่องกำลัง ทำการตรวจสอบด้วยตนเอง หากเครื่องไม่ได้รับการต่อสายลงดิน อย่างถูกต้องไฟ LED แสดงการต่อสายดินจะดับ ระหว่างการใช้งาน หรือในโหมดสแตนด์บายไฟ LED แสดงการต่อสายดินจะดับด้วย เช่นกัน หากเชื่อมต่อสายไฟสลับกันระหว่างสาย Live และ Neutral
6.3 หมุนสวิตซ์ปรับอุณหภูมิไปที่才能够แห่ง ‘ON’ไฟ LED สีแดง (เปิด/ปิดเครื่อง) จะสว่างขึ้น น้ำร้อนจะไหลออกมาภายในเวลาไม่กิ่วินาที
ยิ่งหมุนสวิตซ์ปรับอุณหภูมิไปตามเช็มนาพิกามากเท่าไหร่ น้ำ ที่ไหลออกจากฝักบัวก็จะยิ่งร้อนมากขึ้นเท่านั้น
6.4 น้ำจากฝักบัว, อ่างอาบน้ำ, อ่างล้างมือ อาจจะไมร้อนพอ แม้กระทั้งที่ต่ำแหน่ง ‘MAX’ หากน้ำที่จ่ายเข้ามาเย็นเกินไปหรือ แรงดันของน้ำที่สูงเกินไป ในกรณีนี้ ท่านอาจปรับวาล์วผสมน้ำ เย็นที่เข้ามาเพื่อลดการไหลเข้าของน้ำเพื่อให้ได้อุณหภูมิที่ ต้องการ

7. การดูแลรักษาเครื่อง

โปรดอ่าน “ข้อแนะนำเพื่อความปลอดภัย” ก่อนทำการดูแลรักษาเครื่อง

ทดสอบสวิตซ์กันไฟดูด (ELCB) อย่างสม่ำเสมอ

7.1 แนะน่าให้ปฏิบัติชั้นตอนนี้อย่างเคร่งครัด อย่างน้อยเดือนละครั้ง เปิดเครื่อง และเปิดน้ำเข้าเครื่อง จากนั้นทั้งไฟแสดงสีแดง (เปิด/ปิดเครื่อง) และไฟแสดง สี่เขียว (สวิตซ์กันไฟดูด (ELCB) จะสว่างขึ้น หากสวิตซ์ปรับอุณหภูมิอยู่ที่ tapแหน่ง ‘ON’

ดึงปุ่มทดสอบสวิตซ์กันไฟดูด (ELCB) ลงไฟแสดงสีแดง (เปิด/ปิดเครื่อง) และไฟแสดงสีเขียว (สวิตซ์กันไฟดูด (ELCB) จะดับลง

ดึงปุ่มรีเซ็ทสวิตซ์กันไฟดูด (ELCB) ลง เพื่อรี่เซ็ทสวิตซ์กันไฟดูด และเริ่มต้นการ จ่ายไฟใหม่ (รูปที่ 8)

ทำความสะอาดแผ่นกรองสม่ำเสมอ

7.2 ทำความสะอาดแผ่นกรองตาข่ายสม่ำเสมอเพื่อป้องกันการอุดต้นเมื่อ ดำเนินการขั้นตอนโตก็ตาม ให้ตัดกระแสไฟฟ้าหลักออกจากตัวเครื่อง และตัด การจ่ายน้ำเข้าเครื่อง

คำเตือน!

7.3 ในกรณีที่ท่านดึงบุ่มทดสอบสวิตซ์กันไฟลุด (ELCB) ลง แต่ไฟแสดงการ เปิด/ปิดของเครื่องทำน้ําร้อนยังไม่ยอมดับ ให้ท่านปิดสวิตซ์ไฟหลัก แล้วติดต่อ ศูนย์บริการอีเลคโทรลักษ์ เพื่อทำการซ่อมแซมโดยช่างผู้เชี่ยวชาญ ไม่ควร พยาขามซ่อมแซมเครื่องด้วยตัวท่านเอง

ข้อควรระวังขณะทำความสะอาด!

7.4 ไม่ควรใช้ทินเนอร์, แอลกอออล์, น้ํามันเบนชิน หรือสารอินทรีย์ใด ๆ ในการ tapความสะอาดตัวเครื่อง ให้ใช้ผ้าซุบน้ํายาอ่อน ๆ แล้วบิตให้นมาดเท่านั้น

6.5 ตรวจสอบสวิตช์กันไฟดูด (ELCB) ตังต่อไปนี้: ดึงปุ่มทดสอบสวิตช์กันไฟดูด (ELCB) ลง สวิตช์กันไฟดูด ในตัวเครื่องจะขัดข้อง และตัดกระแสไฟ ไฟสัญญาณ LED สีแดงและสีเขียวจะดับลง

ดันปุ่มเร็ชทสวิตซ์กันไฟดูด (ELCB) ลง เพื่อรี่เซ็ทสวิตซ์กันไฟดูด ไฟสัญญาณ LED 2 ดวงจะเปิด/ปิดสลับกัน

3 ครั้งต่อเนื่องซึ่งเป็นการแสดงว่าเป็นการตรวจสอบ อัตโนมัติ และเครื่องทำนี้ร้อนจะกลับมาเริ่มการทำงาน ต่อได้ตามปกติ ส่วนไฟสัญญาณ LED สีเขียวจะต้อง สว่างชั้น หากผลลัพธ์เป็นไปตามขั้นตอนดังกล่าวข้างต้น สวิตซ์กันไฟดูด (ELCB) จะสามารถทำงานได้ตามปกติ

6.6 ไม่จำเป็นต้องหมุนสวิตช์ควบคุมอุณหภูมิไปยังตําแหน่ง "OFF" เวลาที่ไม่ได้ใช้เครื่องทำน้ำร้อน
6.7 อธิบายให้ผู้ใช้ทราบถึงวิธีการทำงานของตัวเครื่อง และสร้างความคุ้นเคยเกี่ยวกับการใช้งาน

- แนะน่าให้ผู้ใช้ทราบถึงอันตรายที่อาจเกิดขึ้นได้ (อันตรายจากน้ำร้อน)

•มอบคู่มือการใช้งานนี้ให้กับผู้ใช้ และควรแนะนำให้เก็บ คู่มือไว้ในที่ที่ปลอดภัย

การทดสอบสวิตซ์กันไฟดูด (ELCB)

รูปที่ 8

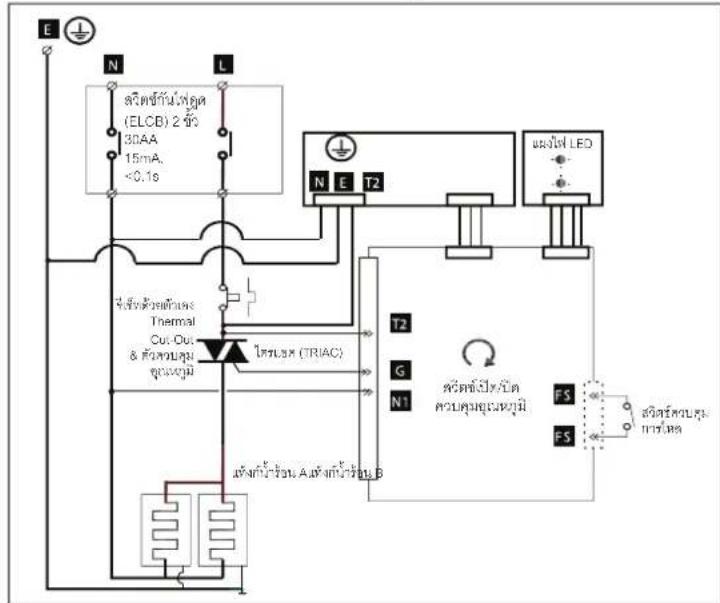

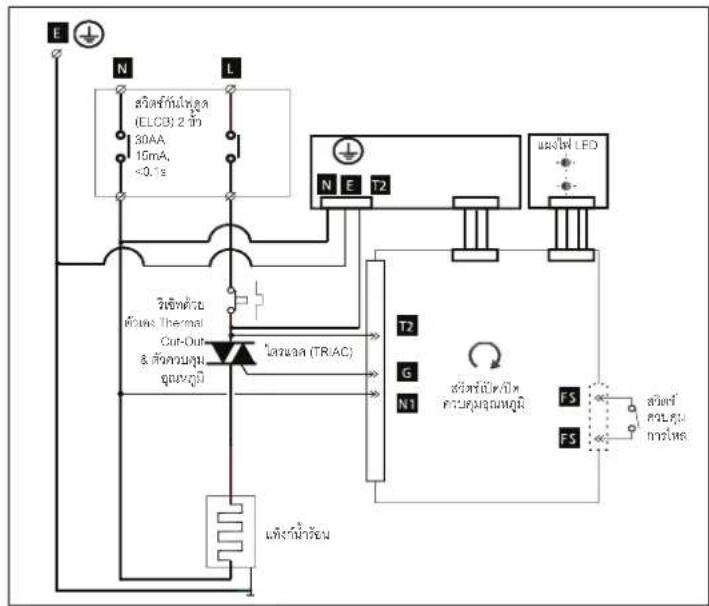

8. แผนผังการต่อสายไฟ

แผนผังการต่อสายไฟ - การควบคุมไฟฟ้าอิเล็กทรอนิกส์ด้วยสวิตซ์กันไฟดูด (ELCB) รุ่น EWE602IX1DWX3

แผนผังการต่อสายไฟ - การควบคุมไฟฟ้าอิเล็กทรอนิกส์ด้วยสวิตซ์กันไฟดูด (ELCB) รุ่น EWE802IX1DWX3

9. ข้อมูลเกี่ยวกับระบบไฟฟ้า

ข้อมูลทางเทคนิค (ตารางที่ 2)

กําลังไฟ	6.0 กิโลวัตต์, 220V AC (ไส้ฟิวส์ชุดเดียว) / 8.0 กิโลวัตต์, 220V AC (ไส้ฟิวส์สองชุด)
ประเภท	ควบคุมไฟฟ้าอิเล็กทรอนิกส์
อัตราการไหลของน้ำขั้นต่ํา	3 ลิตรต่อนาที
แรงดันน้ำเข้าต่ําสุด	0.3 Bar (30 kPa ; 4.35 psi)
แรงดันน้ำเข้าสูงสุด	6.0 Bar (0.6 MPa ; 87.02 psi)
การต่อท่อประปา	1/2" BSP Multipoint System

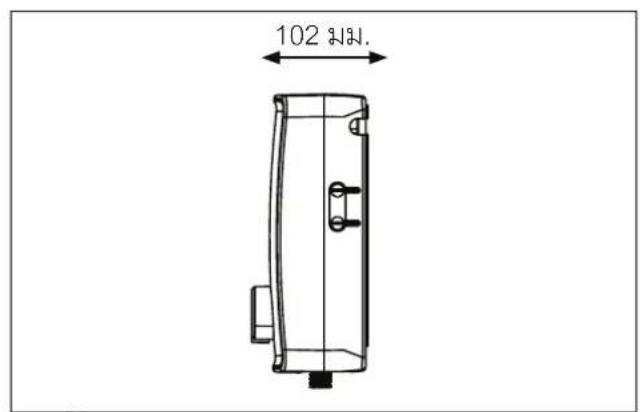

ขนาดผลิตภัณฑ์	272 x 196 x 102 (มม.)
น้ำหนัก	2.1 กก. (เครื่องรุ่น 6.0 กิโลวัตต์) / 2.3 กก. (เครื่องรุ่น 8.0 กิโลวัตต์)

หมายเหตุ: ข้อมูลต่างๆ การออกแบบตัวเครื่อง และอุปกรณ์เสริมที่ปรากฏในคู่มือตรงกับผลิตภัณฑ์จริงขณะทำคู่มือฉบับนี้ และของสงวนสิทธิ์ในการเปลี่ยนแปลงโดยไม่จำเป็นต้องแจ้งให้ทราบล่วงหน้า

ศูนย์บริการลูกค้าอีเลคโทรลักษ์

ให้บริการข้อมูล รับแจ้งช่อม แนะน่าวิธีการใช้สินค้า

พร้อมสรรพให้บริการ ที่

โทรศัพท์: 0-2725-9000 โทรสาร: 0-2725-9299

ทุกวัน ตั้งแต่ เวลา 8.30-17.30 น.

มีบริการให้คำปรึกษานอกเวลาทำการ 24 ชั่วโมง

http://www.electrolux.co.th
