HASZNÁLATI ÚTMUTATÓ AHV05LP GE

Safety Instructions 2,3

Operating Instructions

Controls 4

Care and Cleaning

Air Filter 5

Outdoor Coils 5

Installation Instructions ..... 6-10

Troubleshooting Tips ..... 1 1

Normal Operating Sounds .... 1 1

Consumer Support

Consumer Support. . . 14

Warranty for Customers

in the U.S.A. 13

Write the model and serial numbers here:

Model # ____

Serial # ____

Find these numbers on a label on the side of the air conditioner.

In Canada, contact us at:

www.GEAppliances.ca

Owner's Manual and Installation Instructions

AHV05

WARNING!

For your safety, the information in this manual must be followed to minimize the risk of fire, electric shock or personal injury.

SAFETY PRECAUTIONS

Use this appliance only for its intended purpose as described in this Owner's Manual.
This air conditioner must be properly installed in accordance with the Installation Instructions before it is used.
Never unplug your air conditioner by pulling on the power cord. Always grip plug firmly and pull straight out from the receptacle.
Replace immediately all electric service cords that have become frayed or otherwise damaged. A damaged power supply cord must be replaced with a new power supply cord obtained from the manufacturer and not repaired. Do not use a cord that shows cracks or abrasion damage along its length or at either the plug or connector end.
■ Turn the unit OFF and unplug your air conditioner before cleaning.
GE does not support any servicing of the air conditioner. We strongly recommend that you do not attempt to service the air conditioner yourself.

For your safety...do not store or use combustible materials, gasoline or other flammable vapors or liquids in the vicinity of this or any other appliance.
All air conditioners contain refrigerants, which under federal law must be removed prior to product disposal. If you are getting rid of an old product with refrigerants, check with the company handling disposal about what to do.
If the receptacle does not match the plug, the receptacle must be changed out by a qualified electrician.
These R410A air conditioning systems require contractors and technicians to use tools, equipment and safety standards approved for use with this refrigerant. DO NOT use equipment certified for R22 refrigerant only.

HOW TO CONNECT ELECTRICITY

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord. For personal safety, this appliance must be properly grounded.

DO NOT use an adapter plug with this appliance.

The power cord of this appliance is equipped with a 3-prong (grounding) plug which mates with a standard 3-prong (grounding) wall outlet to minimize the possibility of electric shock hazard from this appliance.

Power cord includes a current interrupter device. A test and reset button is provided on the plug case. The device should be tested on a periodic basis by first pressing the TEST button and then the RESET button while plugged into the outlet. If the TEST button does not trip or if the RESET button will not stay engaged, discontinue use of the air conditioner and contact a qualified service technician.

Have the wall outlet and circuit checked by a qualified electrician to make sure the outlet is properly grounded.

Where a 2-prong wall outlet is encountered, it is your personal responsibility and obligation to have it replaced with a properly grounded 3-prong wall outlet.

The air conditioner should always be plugged into its own individual electrical outlet which has a voltage rating that matches the rating plate.

This provides the best performance and also prevents overloading house wiring circuits which could cause a fire hazard from overheated wires.

See the Installation Instructions, Electrical Requirements section for specific electrical connection requirements.

WARNING!

USE OF EXTENSION CORDS

RISK OF FIRE. Could cause serious injury or death.

• DO NOT use an extension cord with this Window Air Conditioner.
• DO NOT use surge protectors or multi-outlet adaptors with this Window Air Conditioner.

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY. SAVE THESE INSTRUCTIONS

Features and appearance will vary.

1 Low Cool Fan Only High Cool Speed 2 Power Wait 3 Mins. Before Restarting 3 On Off

Controls

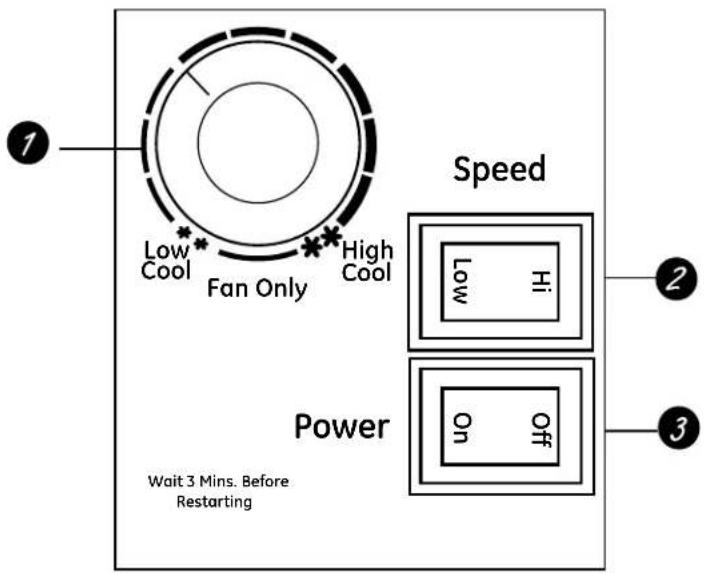

1 Temperature Control

Setting determines how much cooling is provided. High Cool provides the most cooling and Low Cool provides the least.

Fan Only turn off the cooling.

NOTE: If you move the Temperature control from a cool setting to OFF or to a fan setting, wait at least 3 minutes before switching back to a cool setting.

Cooling Descriptions

For Normal Cooling—Select High Cool or Low Cool.

For Maximum Cooling—Select High Cool with the FAN SPEED set to HI.

For Quieter and Nighttime Cooling—Select Low Cool with the FAN SPEED set to LOW.

2 Fan Speed

The fan speed button can be set on HI or LOW. In both cooling mode and fan only mode.

3 Power

Turns the unit on or off.

Air Direction

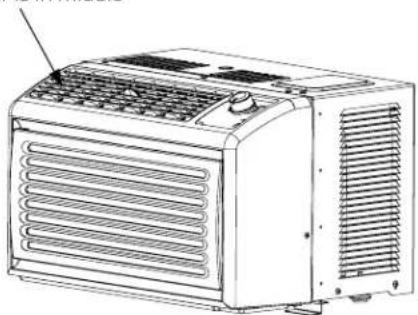

Use the lever to adjust the air direction left and right only.

lever is in middle

Line drawing of an air conditioner unit with ventilation grilles and control panel (no text or symbols)

Grille and Case

Turn the air conditioner off and remove the plug from the wall outlet before cleaning.

To clean, use water and a mild detergent. Do not use bleach or abrasives.

Air Filter

The air filter behind the front grille should be checked and cleaned at least every 30 days or more often if necessary.

To remove:

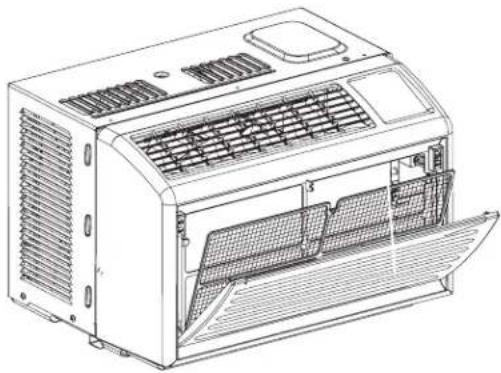

Open the inlet grille by pulling downward on the tabs at the top upper corners of the inlet grille until the grille is in a 45° position. Remove the filter.

Clean the filter with warm, soapy water. Rinse and let the filter dry before replacing it. Do not clean the filter in a dishwasher.

⚠️ CAUTION: DO NOT operate the air conditioner without a filter because dirt and lint will clog it and reduce performance.

Line drawing of an air conditioner unit with ventilation grilles and fan (no text or symbols)

Outdoor Coils

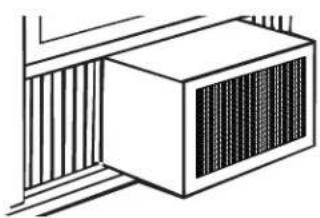

The coils on the outdoor side of the air conditioner should be checked regularly. If they are clogged with dirt or soot, they may be professionally cleaned.

Simple line drawing of a cabinet with vertical bars on both sides (no text or symbols)

Installation Instructions

Air Conditioner

Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: GEAppliances.com In Canada, call 1.800.561.3344 or visit www.GEAppliances.ca

BEFORE YOU BEGIN

Read these instructions completely and carefully.

• IMPORTANT — Save these instructions for local inspector's use.
• IMPORTANT — Observe all governing codes and ordinances.
• Note to Installer – Be sure to leave these instructions with the Consumer.
• Note to Consumer – Keep these instructions for future reference.
• Skill level – Installation of this appliance requires basic mechanical skills.
• Completion time – Approximately 1 hour
• We recommend that two people install this product.
• Proper installation is the responsibility of the installer.
• Product failure due to improper installation is not covered under the Warranty.
• You MUST use all supplied parts and use proper installation procedures as described in these instructions when installing this air conditioner.

ELECTRICAL REQUIREMENTS

Some models require a 115/120-volt AC, 60-Hz grounded outlet protected with a 15-amp time-delay fuse or circuit breaker.

The 3-prong grounding plug minimizes the possibility of electric shock hazard. If the wall outlet you plan to use is only a 2-prong outlet, it is your responsibility to have it replaced with a properly grounded 3-prong wall outlet.

Some models require 230/208-volt AC, protected with a time-delay fuse or circuit breaker. These models should be installed on their own single branch circuit for best performance and to prevent overloading house or apartment wiring circuits, which could cause a possible fire hazard from overheating wires.

CAUTION:

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord.

Do not change the plug on the power cord of this air conditioner.

Aluminum house wiring may present special problems—consult a qualified electrician.

TOOLS YOU WILL NEED

Line drawing of a handheld electric drill bit with attached cable (no text or symbols)

Drill and 1/8" drill bit

Simple line drawing of a screwdriver with a magnified view of the tip (no text or symbols)

Phillips head screwdriver

Pencil

Level

Ruler or tape measure

Scissors or knife

Power cord includes a current interrupter device. A test and reset button is provided on the plug case. The device should be tested on a periodic basis by first pressing the TEST button and then the RESET button while plugged into the outlet. If the TEST button does not trip or if the RESET button will not stay engaged, discontinue use of the air conditioner and contact a qualified service technician.

PARTS INCLUDED
(Appearance may vary)

Top channel Foam seal

Side curtains (2)
Side curtains frames (2)

Air conditioner

Line drawing of a portable air conditioner unit with ventilation grilles and control panel (no text or symbols)

Bottom seal

Type A screws (3)

Type B screws (7)

Window lock bracket (3)

WINDOW REQUIREMENTS

• These instructions are for a standard double-hung window. You will need to modify them for other types of windows.
• The air conditioner can be installed without the side curtain if needed to fit in a narrow window. See the window opening dimensions.
• All supporting parts must be secured to firm wood, masonry or metal.
• The electrical outlet must be within reach of the power cord.
• Follow the dimensions in the table and illustration for your model.

12" 3/8" 23 1/4"- 36" (With side curtain)

STORM WINDOW REQUIREMENTS

A storm window frame will not allow the air conditioner to tilt toward the outside, and will keep it from draining properly.

To adjust for this, attach a piece of wood to the sill. WOOD PIECES

WIDTH: 2"

LENGTH: Long enough to fit inside the window frame.

THICKNESS: To determine the thickness, place a piece of wood on the sill to make it 1/2" higher than the top of the storm window frame or the vinyl frame.

Attach securely with nails or screws provided by the installer.

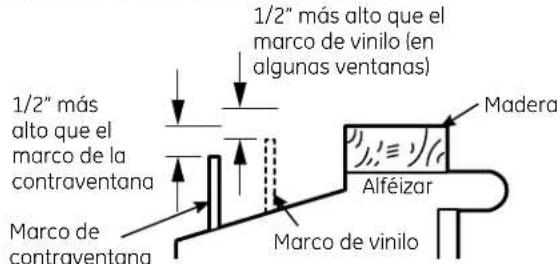

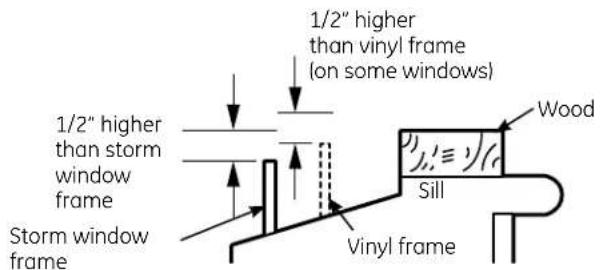

1/2" higher than vinyl frame (on some windows) 1/2" higher than storm window frame Wood Sill Vinyl frame Storm window frame

PREPARE THE AIR CONDITIONER

Install the top mounting rail with 3 Type A screws from the outside of the case.

Top mounting rail

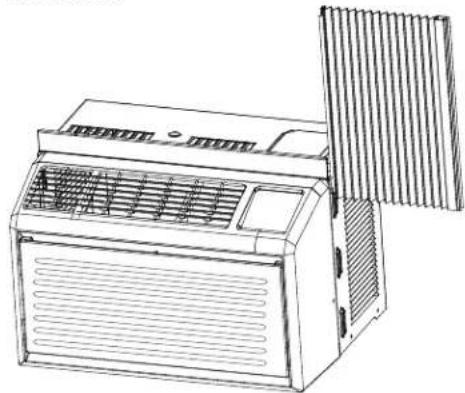

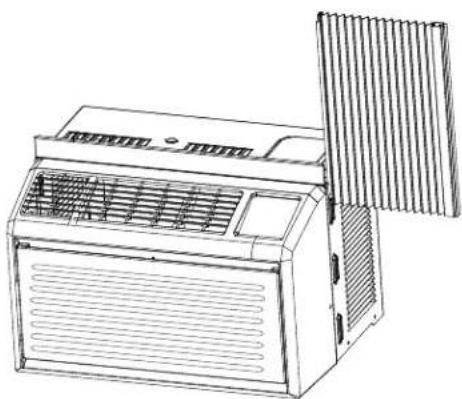

Slide curtain panel into side rails.

Line drawing of an air conditioner unit with cooling fins and ventilation grilles (no text or symbols)

Slide left and right side curtain frames into top and bottom mounting rail. Make sure curtain snaps into place.

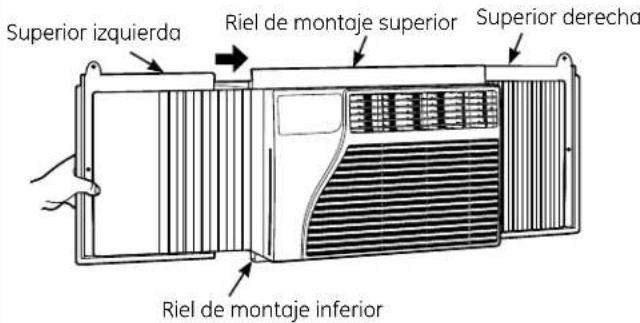

Top left Top mounting rail Top right Bottom mounting rail

5 PREPARING THE WINDOW FOR INSTALLATION

A Measure the width of the window opening and mark the center line on the inside windowsill.

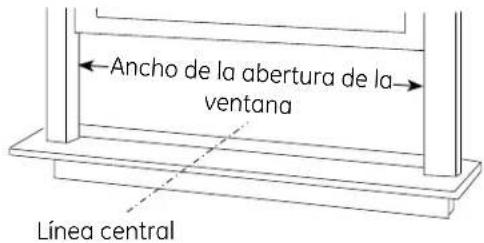

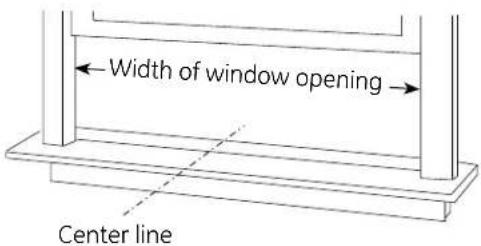

Width of window opening Center line

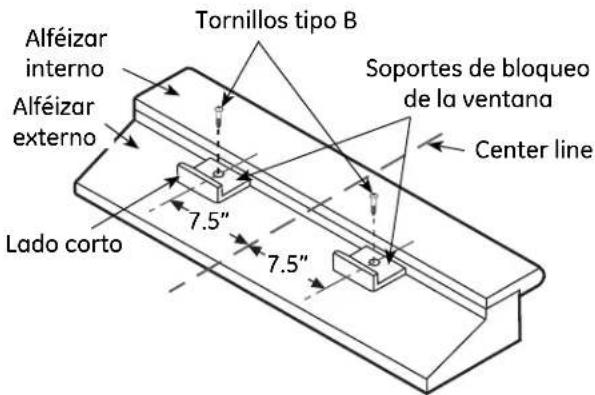

B Install the window lock bracket behind the inner windowsill, with the short side of window lock. Use 2 type B screws provided. The window lock bracket helps hold unit securely in place. Be sure to place window lock bracket edge flush against back or inner sill.

Inner sill Outer sill Short side 7.5" 7.5" Type B screws Window lock brackets Center line

C Remove backing on bottom seal. Place seal, adhesive side down, on the bottom of the air conditioner behind the bottom mounting rail.

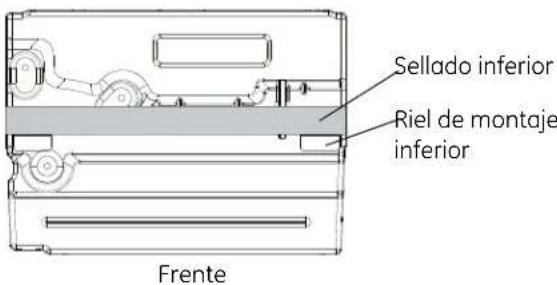

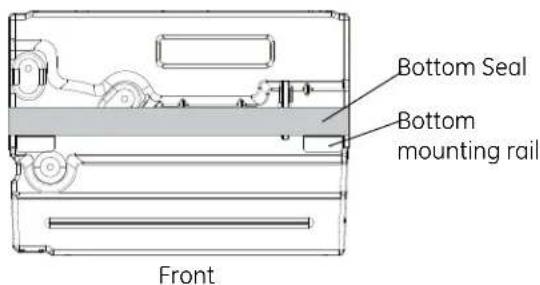

Bottom Seal Bottom mounting rail Front

6 INSTALL THE AIR CONDITIONER IN THE WINDOW

A Set the air conditioner in the window so that is centered. Place the air conditioner so that front edge of the bottom mounting rail is against the back edge of the sill.

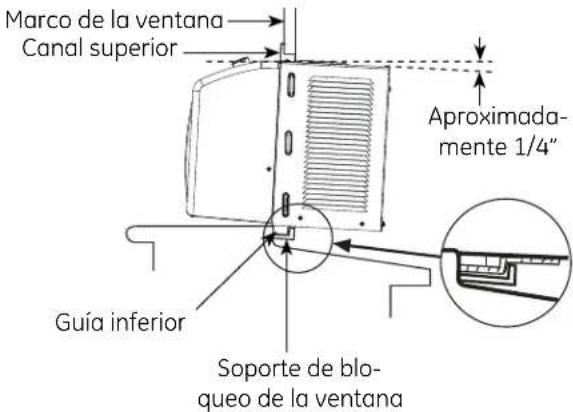

Window frame Top channel About 1/4" Bottom guide Window lock bracket

B Bring the window down so that the front edge of the top mounting is in front of the window. Make sure that that air conditioner is level or tilting slightly to the outside.

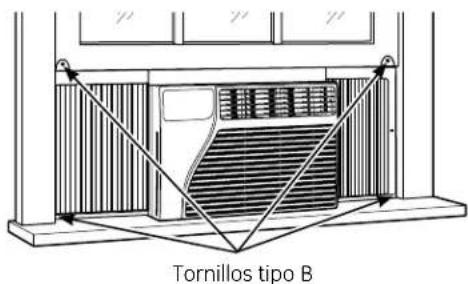

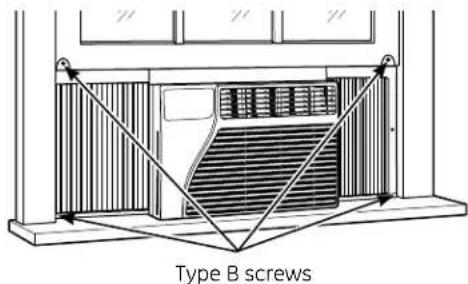

Type B screws

Extend the curtain panels until they fill the window. Mark the location of the holes in each corner. Use the drill and 1/8" drill bit to drill pilot holes. Use 4 type B screws to to secure the side panels in place.

7 INSTALL SUPPORT BRACKET AND FOAM TOP WINDOW GASKET

Use type B screw to install the window lock bracket on top of bottom window.

A CAUTION:

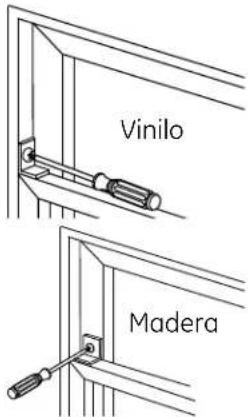

To prevent broken glass or damage to windows, on vinyl or other similarly constructed windows, attach the window locking bracket to the window side jamb with one Type B screw.

Vinyl Wood

B Cut the foam top window gasket to the window width.

C Stuff the foam between the glass and the window to prevent air and insects from getting into the room.

Line drawing of hands holding a cable or tape against a stack of books (no text or symbols)

NOTE: If the gasket supplied does not fit your window, obtain appropriate material locally to provide a proper installation seal.
