HASZNÁLATI ÚTMUTATÓ NV-FJ618EE PANASONIC

Tartalomjegyzék Oldal

Figyelmeztetés és fontos információk 30

Kezelő- és beállító szervek 31

A videomagnó működtetése 33

A menü használata 33

A TV-készülék működtetése 33

Csatlakoztatás és beállítás 35

Lejátszás 38

Felvétel 39

Műholdas vagy digitális vevőkészülék 41

Időzített felvétel 42

Keresőfunkciók 44

Szerkesztés 45

Dekóder csatlakoztatása 46

Sztereó erősítő csatlakoztatása 46

Kézi hangolás 47

A videomagnó órájának a beállítása 49

Különféle beállítások 50

Egyéb funkció 52

Mielött a szervizhez fordulna 53

Tárgymutató 55

Müszaki adatok Hátsó borító

Figyelmeztetés és fontos információk

Mivel használat közben a készülék felmelegszik, jól szellőző helyen működtesse, ne helyezze a készüléket zárt térbe, például könyvszekrénybe vagy ehhez hasonló helyre.

Fontos

Felhívjuk a figyelmét arra, hogy műsoros kazettáról, lemezről vagy más módon terjesztett, illetve sugárzott műsorról készített felvétel szerzői jogokat sérthet.

Figyelmeztetés

A tűzveszély, illetve az áramütés kockázatának csökkentése érdekében óvja készülékét az esőtől vagy a nedvességtől.

Az Ön biztonsága érdekében

Ne távolítsa el a készülék külső borítását.

A videomagnó belső alkatrészeinek az érintése veszélyes, és komoly károkat okozhat a készülékben.

Az áramütés elkerülése érdekében kérjük, ne távolítsa el a készülék külső borítását. A készülék nem tartalmaz házilag megjavítható alkatrészeket. A javítást minden esetben bizza szakképzett szerelőkre.

A távirányító elemeinek a behelyezése

Az elemeket úgy helyezze be, hogy ügyeljen a megfelelő

polaritásra (⊕ és ⊖)

– Az elemek élettartama megközelítőleg egy év. Azonban ez a használat gyakoriságától függően jelentősen változik.
– A kimerült elemeket két darab AA, UM3, illetve R6 méretű elemre cserélje ki.
– A kimerült elemeket azonnal távolítsa el, és gondoskodjon azok megfelelő elhelyezéséről.
– Az elemek behelyezésekor ügyeljen a megfelelő polaritásra (⊕ és ⊖).
– Ne használjon együtt új elemet régi elemmel.
- Ne használjon egyszerre eltérő típusú elemeket, például alkálielemet mangánelemmel.
- Ne használjon újratölthető (Ni-Cd) akkumulátorokat.
– Óvakodjon az elemek túlmelegítésétől, illetve rövidre zárásától.
– Ha a távirányítót hosszabb ideig nem használja, távolítsa el az elemeket, és tárolja azokat hűvös, száraz helyen.

Óvja a környezetet.

Lásd az [Power save] c. részt a 50. oldalon.

Régi készülékek kidobása

Az elemeket, a csomagolást és a régi készülékeket nem szabad úgy kidobni, mint a háztartási hulladékot.

Járjon el az érvényes előírásokkal összhangban.

A videomagnó használata előtt ügyeljen a következőkre.

Kerülendő:

• A nedvesség és a por.
  – A túlzott meleg, például a tűző napsütés.
  – A mágnesek valamint az elektromágneses tárgyak.
  – A videomagnó belső alkatrészeinek az érintése.
• A viz vagy más folyadék.
  – A villámlás (Villámláskor, viharos időben húzza ki az antennacsatlakozót a videomagnóból).
  – Bármilyen nehéz tárgynak a videomagnóra helyezése.
  – A készülék nedves kézzel történő csatlakoztatása vagy kezelése.

Ajánlott:

– A videomagnót tiszta és száraz ruhával törölje le.
– A videomagnót vízszintesen helyezze el.
- Addig ne kapcsolja be a videomagnót, a TV-készüléket és egyéb berendezést, amíg nem fejezte be az összes készülék csatlakoztatását.

Páralecsapódás keletkezhet a következő esetekben:

– Ha a videomagnó hidegról egy jól fütött szobába kerül.
– Ha a videomagnó hűvös helyről, például egy légkondicionált helyiségből vagy gépkocsiból meleg és párás helyre kerül.

Megjegyzés:

– A fenti körülmények bármelyikének a fennállása esetén legalább egy óráig ne üzemeltesse a videomagnót. Ez a videomagnó nincs ellátva páraérzékelővel.

A KÉSZÜLÉK TARTOZÉKAI:

1 db. RF koaxiális kábel

1 db. távirányító

N2QAKB000003: NV-FJ627EE és NV-SJ422EE

2 db. R6 típusú elem

1 db. váltakozó áramú hálózati csatlakozókábel

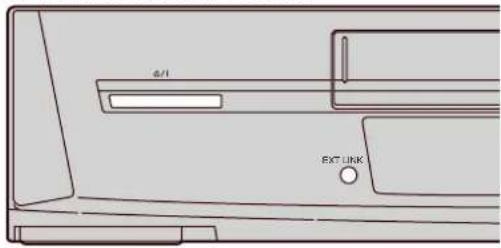

Kezelő- és beállító szervek

NV-SJ422EE

NV-FJ622EE és NV-FJ618EE

NV-FJ627EE és NV-FJ622EE

NV-SJ422EE

NV-FJ618EE

A videomagnó működtetése

NV-FJ627EE és NV-SJ422EE NV-FJ622EE

A TV-készülék működtetése

NV-FJ627EE és NV-SJ422EE

NV-FJ622EE

NV-FJ618EE

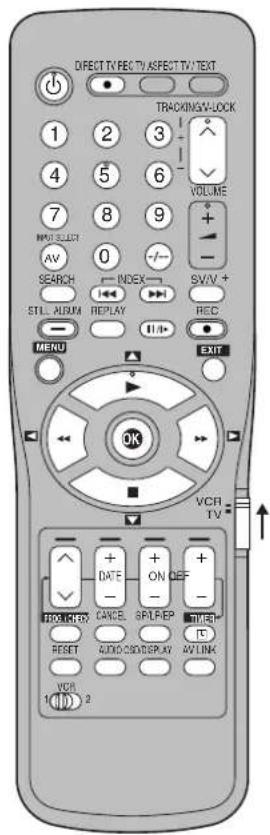

A videomagnó működtetése

Ha a videomagnót szeretné működtetni, állítsa a [VCR/TV] kapcsológombot [VCR] állásba.

VCR-BE/KI gomb

Készenléti üzemmódból a videomagnó be- illetve kikapcsolására szolgál. A videomagnó a készenléti üzemmódban is csatlakoztatva van a hálózathoz.

Számjegy gombok

(NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

A videomagnó programhelyeinek (1–99) a kiválasztásához.

Például: 9:

A ShowView számok beírásához.

Különböző beállítások során számok beírásához.

RESET gomb

A szalagszámláló kijelzőjét (eltelt lejátszási idő) a [0:00.00] pozícióba állítja.

– Videokazetta behelyezésekor a szalagszámláló automatikusan a [0:00.00] pozícióba áll.

VCR 1/2 kapcsoló

^2 (NV-FJ627EE és NV-SJ422EE típusokra)

Két Panasonic videomagnó használata esetén állítsa [VCR 2] állásba. (Lásd a 51. oldalt.)

Kazettatartó

Az infravörös távirányító jelét érzékelő ablak

A videomagnó kijelzője

AUDIO gomb

Ez a gomb az NV-FJ627EE, NV-FJ622EE és NV-FJ618EE típusokon működik.

AV LINK gomb

'Ez a gomb az NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokon működik.

\*STILL ALBUM gomb

' Ez a gomb az NV-FJ627EE és NV-SJ422EE típusokon működik.

"Gyermek elöl elzárás" (Child Lock) funkció beállítógombjai

([OK] és [OFF (+)] gombok)

Ez a funkció a videomagnó és a távirányító összes gombjának a hatástalanítására szolgál. Ezt a funkciót akkor használja, ha nem kívánja, hogy más személyek működtessék a videomagnót.

A "Gyermek elöl elzárás" funkció bekapcsolása

Tartsa egyidejűleg lenyomva az [OK] és az [OFF (+)] gombokat addig, amíg a videomagnó kijelzőjén meg nem jelenik a [▶◀ hold] jelzés.

- Ha a "Gyermek elől elzárás" funkció bekapcsolása után bármelyik gombot megnyomja, a [▶◀ hold] jelzés jelenik meg a videomagnó kijelzőjén, jelezve, hogy minden művelet le van tiltva.

A "Gyermek elöl elzárás" funkció kikapcsolása

Tartsa egyidejüleg lenyomva az [OK] és az [OFF (+)] gombokat addig, amíg el nem tűnik a [▷◀ hold] jelzés.

- Ha kihúzza a videomagnó hálózati csatlakozókábelét, a 60 perces háttértáplálás megszűnése után a "Gyermek elől elzárás" funkció automatikusan törlődik.

– Ha a “Gyermek elől elzárás” funkciót nem tudja kikapcsolni, akkor nyomja meg az [EXIT] gombot, és úgy hajtsa végre a műveletet.

A menü használata

Kurzorgombok

A menüpontok kiválasztásához.

MENU gomb

A Főmenü megjelenítéséhez.

EXIT gomb

A menüböl történő kilépéshez.

OK gomb

A választás megerősítéséhez vagy tárolásához.

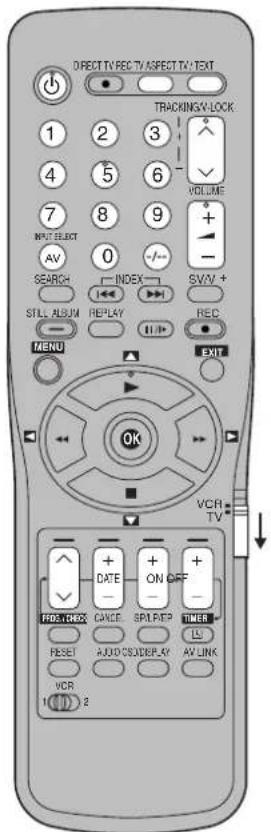

A TV-készülék működtetése

Ha a TV-készüléket szeretné működtetni, állítsa a [VCR/TV] kapcsológombot [TV] állásba.

TV-BE/KI gomb

Készenléti üzemmódból a TV-készülék be- illetve kikapcsolására szolgál, illetve a fordított műveletre. Egyes TV-készülékek esetében ez a gomb csak a készülék készenléti állapotba kapcsolására szolgál, de bekapcsolni nem lehet. Ebben az esetben a TV-készüléket próbálja meg az alábbi gombok egyikével bekapcsolni:

Számjegy gombok

AV gomb

Programhelyválasztó gomb

Számjegy gombok (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

A TV-készülék programhelyeinek (1–99) a kiválasztására szolgálnak.

AV gomb

A TV-készülék kívánt AV-bemenetének a kiválasztására szolgál.

Programhelyválasztó gomb

A TV-készülék kívánt programhelyének (tv-adójának) a kiválasztására szolgál.

TV ASPECT gomb (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

A képernyő formátumának a széles képernyő és más formátumok közötti átkapcsolására szolgál.

VOLUME gomb

A TV-készülék hangerejének a beállítására szolgál.

TV/TEXT gomb (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

A normál tv-üzemmód és a teletext-üzemmód közötti átkapcsolásra szolgál.

Teletext gombok (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

Ha a TV-készülékkel fogható teletextes adás, e gombok segítségével változtathatja meg a képernyőn megjelenő teletext-információt, valamint választhatja ki a kívánt információt. További részletek a TV-készülék kezelési útmutatójában találhatók.

A távirányító beállítása a TV-készülék működtetéséhez

(NV-FJ622EE és NV-FJ618EE típusokra)

A videomagnóhoz mellékelt távirányítóval csak Panasonic gyártmányú TV-készülékek működtethetők.

A TV-készüléknek a távirányítóval történő működtetéséhez szükséges beállításokat gyárilag már elvégezték.

Semmilyen pótlólagos beállításra sincs szükség.

Azonban egyes Panasonic TV-készülékek nem működtethetők ezzel a távirányítóval.

(NV-FJ627EE és NV-SJ422EE típusokra)

Ez a beállítási folyamat lehetővé teszi, hogy a videomagnóhoz biztosított távirányítóval a legtöbb márkájú TV-készüléket működtetni tudja.

- Egyes tv-modelleket nem lehet ezzel a távirányítóval működtetni.

Állítsa a [VCR/TV] kapcsológombot [TV] állásba.

Keresse meg a TV gyártóját a videomagnó távirányítójával kompatibilis TV-készülékek listáján.

A [TV-BE/KI] gombot lenyomva tartva használja a [Számjegy] gombokat a gyártó kódjának a beírásához. Ha az adott gyártóhoz több kód is van rendelve, próbálja meg az első kódot.

Feltétlenül kétjegyű számként írja be a kódot. Például: 01

Ellenőrizze, hogy a videomagnó távirányítójával a TV-készüléket megfelelően tudja-e működtetni.

Ha nem tudja a TV-készüléket megfelelően működtetni, írja be az adott gyártóhoz tartozó másik kódot, majd ismételje meg a műveletet.

A videomagnó távirányítójával kompatibilis TV-készülékek listája

[Gyártó] [Kód]
Panasonic 01-04
AIWA 35
AKAI 27, 30
BLAUPUNKT 09
BRANDT 10, 15
BUSH 05, 06
CURTIS 31
DESMET 05, 31, 33
DUAL 05, 06
ELEMIS 31
FERGUSON 10
GOLDSTAR/LG 31
GOODMANS 05, 06, 31
GRUNDIG 09
HITACHI	22, 23, 31, 40, 41, 42
INNO HIT	34
IRRADIO	30
ITT	25
JVC	17, 39
LOEWE	07
METZ 28, 31
MITSUBISHI	06, 19, 20
MIVAR	24
NEC	36
NOKIA 25-27
NORDMENDE 10
ORION	37
PHILIPS	05, 06
PHONOLA 31, 33
PIONEER	38
PYE 05, 06
RADIOLA	05, 06
SABA	10
SALORA 26
SAMSUNG	31, 32
SANSUI	05, 31, 33
SANYO	21
SBR	06
SCHNEIDER	05, 06, 29, 30, 31
SELECO 06, 25
SHARP	18
SIEMENS 09
SINUDYNE	05, 06, 33
SONY	08
TELEFUNKEN	10-14
THOMSON	10, 15
TOSHIBA	16
WHITE WESTINGHOUSE	05, 06

Csatlakoztatás és beállítás

(NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

Ha olyan tv-készülékhez csatlakoztatja a videomagnót, amely rendelkezik a [Q Link]* ^1 funkcióval.

Ezt az oldalt olvassa el a [DATA LOGIC] ^+2 , [Easy Link] ^+3 , [Megalogic] ^+4 vagy [SMARTLINK] ^+5 funkcióval rendelkező, 21-pólusú Scart csatlakozóval ellátott TV-készülékek csatlakoztatására és előkészítésére nézve is.

A csatlakoztatás részleteit illetően olvassa el a TV-készülék használati útmutatóját is.

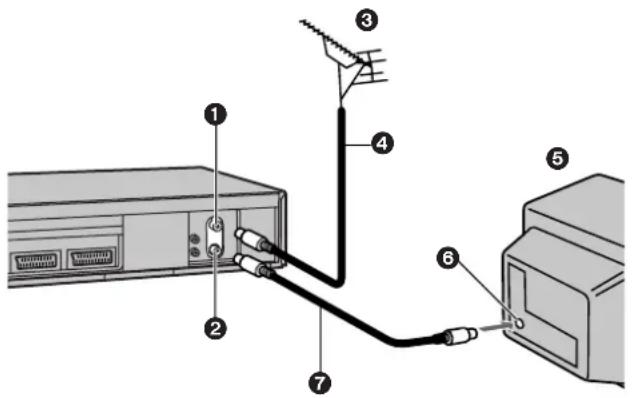

1 21 pólusú Scart csatlakozóaljzat az AV1-hez
2 Antennabemeneti csatlakozóaljzat
3 Antennakimeneti csatlakozóaljzat
4 Antenna (nem tartozék)
5 Antennavezeték (nem tartozék)

6 Q Link funkcióval rendelkező TV-készülék (nem tartozék)
7 Antennabemeneti csatlakozóaljzat
8 21-pólusú Scart csatlakozóaljzat
9 RF koaxiális kábel (mellékelve)
10 Teljes huzalozású 21-pólusú Scart kábel (nem tartozék)

Tanácsok:

– A Q Link olyan fejlett rendszer, amely a videomagnó és a TV-készülék teljes huzalozású, 21-pólusú Scart kábeles (nem tartozék) csatlakoztatása esetén számos kényelmi funkciót kínál, például valamennyi elérhető tv-adó behangolási pozícióját automatikusan átmásolja a videomagnó memóriájába (ezt nevezzük letöltésnek). A gyártótól függően a Q Link-nek megfelelő funkció más néven futhat, és előfordulhat, hogy nem pontosan ugyanígy működik.

^1 A [Q Link] a Panasonic bejegyzett védjegye.
^2 A [DATA LOGIC] a Metz bejegyzett védjegye.
*3 Az [Easy Link] a Philips bejegyzett védjegye.
^*4 A [Megalogic] a Grundig bejegyzett védjegye.
*5 A [SMARTLINK] a Sony bejegyzett védjegye.

A részleteket illetően olvassa el a TV-készülék használati útmutatóját, vagy kérje a kereskedő tanácsát, akitől a készüléket vásárolta.

– A legtöbb, kereskedelmi forgalomban kapható 21-pólusú Scart kábellel ellentétben a teljes huzalozású 21-pólusú Scart kábelben a dugónak mind a 21 pólusa össze van kötve a kábel másik végén lévő dugó megfelelő pólusával.

A beállítások letöltése

(A videomagnó és egy új TV-készülék egyidejű beállításához)

(NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

Először is győződjön meg arról, hogy a videomagnó ki van-e kapcsolva.

Kapcsolja be a TV-készüléket.

A TV-készülék elkezdi behangolni valamennyi elérhető tv-adót, és beállítani az órát.

Amikor a TV-készülék befejezte a saját automatikus beállítását, a videomagnó automatikusan bekapcsol, és elkezdődik a beállítási adatok letöltése a TV-készülékről a videomagnóba. (Csak [Q Link] vagy [DATA LOGIC] funkcióval rendelkező TV-készülékek esetén.)

Letõltés	Panasonic VCR
A letõltés folyamatban van. Kérjük várjon.
Pozició 67

Ha az Ön TV-készüléke [Easy Link], [Megalogic] vagy [SMARTLINK] funkcióval rendelkezik, a tv-képernyőn a letöltés előtt az országbeállítások (Contry) menü jelenik meg. A [Kurzor] gombok

(▲▼◀▶) segítségével válassza ki a kívánt országot, majd

nyomja meg az [OK] gombot. A letöltés automatikusan elindul. Amikor a videomagnó kijelzőjén megjelenik a jelzés, a letöltés befejeződött.

Country	Panasonic VCR
Deutschland Česká Rep. Magyarország	Polska Poccin others

Megjegyzés:

– Ha véletlenül a tv-készülék előtt kapcsolja be a videomagnót, előfordulhat, hogy a beállítási adatokat nem helyesen tölti le a tv-készülékről. Ebben az esetben hajtsa végre az alábbi műveleteket.

Várja meg, amíg az automaikus beállítás a TV-készüléken és a videomagnón is befejeződik.

A [MENU] gomb megnyomásával jelenítse meg a tv-képernyőn a Főmenüt.

A [Kurzor] gombok (▲▼◀▶) segítségével válassza ki a [Hangolás], majd a [Letöltés] menüpontot.

Nyomja meg kétszer az [OK] gombot. Megkezdődik a beállítási adatok letöltése a TV-készülékről a videomagnóba.

Amikor a programhely és a pontos idő megjelenik a videomagnó kijelzőjén, akkor a letöltés befejeződött.

Tanács:

- Ha Panasonic tv-készüléket használ, a beállítási adatok letöltését megkezdő műveleti lépés végrehajtása közben automatikusan megjelenik a [Letöltés] kijelzés. Más gyártmányú TV-készülékek esetében azonban előfordulhat, hogy a [Letöltés] kijelzés nem jelenik meg. Ebben az esetben, ha szeretné látni a [Letöltés] kijelzést, válassza a tv-készüléken az AV-bemenetet.

A beállítások letöltése (A videomagnó és egy már használatban lévő TV-készülék beállításához) (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

Kapcsolja be a tv-készüléket.

Válassza ki a TV-készüléken az AV-bemenetet.

Állítsa a [VCR/TV] kapcsolót [VCR] állásba.

A [VCR-BE/KI] gombbal kapcsolja be a videomagnót. Automatikusan elindul a beállítási adatok letöltése. (Csak [Q Link] vagy [DATA LOGIC] funkcióval rendelkező TV-készülékek esetében.)

Ha az Ön TV-készüléke [Easy Link], [Megalogic] vagy [SMARTLINK] funkcióval rendelkezik, a tv-képernyőn a letöltés előtt az országbeállítások (Contry) menü jelenik meg. A [Kurzor] gombok (▲▼◀▶) segítségével válassza ki a kívánt országot, majd nyomja meg az [OK] gombot. A letöltés automatikusan elindul. Amikor a videomagnó kijelzőjén megjelenik a jelzés, a letöltés befejeződött.

ki a kívánt országot, majd nyomja meg az [OK] gombot. A letöltés automatikusan elindul. Amikor a videomagnó kijelzőjén megjelenik a jelzés, a letöltés befejeződött.

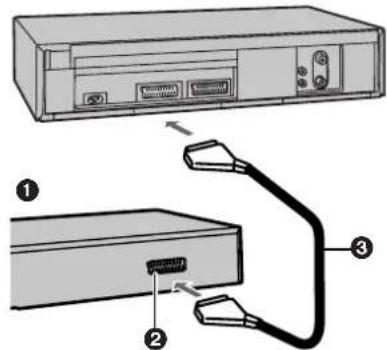

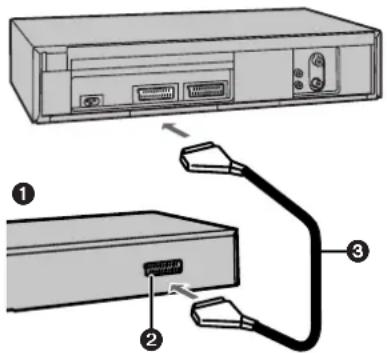

Ha Ön egy RF koaxiális kábel és 21-pólusú Scart kábel segítségével csatlakoztatja a videomagnót a TV-készülékhez, akkor kövesse az alábbi lépéseket.

(AV-csatlakozás)

Az RF koaxiális kábelt akkor is csatlakoztatni kell a tv-csatornák nézéséhez, ha a TV-készülék és a videomagnó össze van kötve a 21-pólusú Scart kábellel.

1 21-pólusú Scart csatlakozóaljzat az AV1-hez
2 Antennabemeneti csatlakozóaljzat
3 Antennakimeneti csatlakozóaljzat
4 Antenna (nem tartozék)
5 Antennavezeték (nem tartozék)

6 TV-készülék (nem tartozék)
7 Antennabemeneti csatlakozóaljzat
8 21-pólusú Scart csatlakozóaljzat
9 RF koaxiális kábel (mellékelve)
10 Teljes huzalozású 21-pólusú Scart kábel (nem tartozék)

Automatikus beállítás funkció

Az automatikus beállítás funkció automatikusan behangolja az összes fogható tv-adót, és beállítja a videomagnó belső óráján az aktuális időt és dátumot.

– Ha az Országbeállítások (Country) menüben a [Россия] (Oroszorszag) opció kerül kiválasztásra, előfordulhat, hogy a tv-adók nevei nem helyesen kerülnek kijelzésre, az automatikus órabeállítás pedig nem működik.

A videomagnó bekapcsolásához nyomja meg a [VCR-BE/KI] gombot.

Az Országbeállítások (Country) menü jelenik meg a tv képernyőjén.

Country	Panasonic VCR
Deutschland Česká Rep. Magyarország	Polska Poccin others

A [Kurzor] gombok (▲▼◀▶) megnyomásával. válassza ki azt az országot, ahol a videomagnót használja.

Nyomja meg az [OK] gombot. A videomagnó Automatikus beállítás funkciója automatikusan elindul és behangolja valamennyi fogható tv-adót, és beállítja az órát is. Ez körülbelül öt percet vesz igénybe.

Autom. beállítás	Panasonic VCR
Ország : Magyarország Hangolás : Cs. 21

Amikor a videomagnó kijelzőjén megjelenik a jelzés, a letöltés befejeződött. (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusnál):

Ha az órabeállítás menüpont megjelenik, miután az automatikus beállítás befejeződött. (NV-FJ618EE típusra)

A [Kurzor] gombok (▲▼◀▶) megnyomásával állítsa be a pontos időt és a dátumot.

A beállítás befejezéséhez nyomja meg az [OK] gombot.

Tartsa lenyomva a [MENU] gombot több mint 5 másodpercig.

Az RF kimeneti csatorna sorszáma jelenik meg a videomagnó kijelzőjén.

A kezdeti beállítás a 38. csatorna.

Nyomja meg a [0] [Számjegy] gombot vagy a [Programhelyválasztó] gombot, hogy az RF kimeneti csatorna száma [--] kijelzésre változzon.

A beállítás befejezéséhez nyomja meg az [OK] gombot.

Az automatikus beállítás felfüggesztése annak befejeződése előtt

Nyomja meg az [EXIT] gombot.

Ha az órabeállítás menüpont megjelenik, miután az automatikus beállítás befejeződött

A [Kurzor] gombok (▲▼◀▶) megnyomásával állítsa be a pontos időt és a dátumot.

A beállítás befejezéséhez nyomja meg az [OK] gombot.

Győződjön meg arról, hogy az automatikus beállítás funkció helyesen hangolta-e be a tv-adókat

Lásd a 47. oldalt.

Ha egyetlen tv-adó sem lett behangolva, újra ellenőrizze a videomagnó valamennyi csatlakozóját és indítsa el még egyszer az automatikus beállítás funkciót

Lásd a 48. oldalt.

Ha az adónevek és/vagy csatornaszámok nincsenek megfelelően beállítva

Lásd a 47. oldalt.

Ha Ön csak RF koaxiális kábel segítségével csatlakoztatja a videomagnóját a TV-készülékhez, akkor kövesse az alábbi lépéseket. (RF-csatlakozás)

Az RF koaxiális kábelt csatlakoztatni kell a tv-csatornák nézéséhez.

– Ha az Országbeállítások (Country) menüben a [Россия] (Oroszorszag) opció kerül kiválasztásra, előfordulhat, hogy a tv-adók nevei nem helyesen kerülnek kijelzésre, az automatikus órabeállítás pedig nem működik.

1 Antennabemeneti csatlakozóaljzat 5 TV-készülék (nem tartozék)
2 Antennakimeneti csatlakozóaljzat 6 Antennabemeneti csatlakozóaljzat
3 Antenna (nem tartozék)
4 Antennavezeték (nem tartozék)

A videomagnó bekapcsolásához nyomja meg a [VCR-BE/KI] gombot, majd hangolja be a tv-készüléket, amíg az Országbeállítások (Country) menü jelenik meg a tv képernyőjén.

Country	Panasonic VCR
DeutschlandČeská Rep.	Polska
	Россия
Magyarország	others

A [Kurzor] gombok (▲▼◀▶) megnyomásával válassza ki azt az országot, ahol a videomagnót használja.

OK Nyomja meg az [OK] gombot. A videomagnó Automatikus beállítás funkciója automatikusan elindul és behangolja valamennyi fogható tv-adót, és beállítja az órát is. Ez körülbelül öt percet vesz igénybe.

Amikor a videomagnó kijelzőjén megjelenik a jelzés, a letöltés befejeződött. (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra):

Ha az órabeállítás menüpont megjelenik, miután az automatikus beállítás befejeződött. (NV-FJ618EE típusra)

A [Kurzor] gombok (▲▼◀▶) megnyomásával állítsa be a pontos időt és a dátumot.

A beállítás befejezéséhez nyomja meg az [OK] gombot.

Ha beállítás után a videolejátszó csatornáján torzult a kép, változtassa meg a videomagnón az RF kimeneti csatorna sorszámát.

MENU Tartsa lenyomva a [MENU] gombot több mint 5 másodpercig. Az RF kimeneti csatorna sorszáma megjelenik a videomagnó kijelzőjén. A kezdeti beállítás a 38. csatorna.

A [Számjegy] gombok vagy a [Programhelyválasztó] gomb segítségével változtassa meg az RF kimeneti csatornát.

[h:38

Olyan csatornaszámot adjon meg, amely 2 vagy 3 értékkel eltér az eredetileg beállított sorszámtól, Például ha az eredeti sorszám 38, akkor adjon meg 41-et.

Hangolja át a TV-készüléket a videomagnó új RF kimeneti csatornájához.

OK A beállítás befejezéséhez nyomja meg az [OK] gombot.

Az automatikus beállítás felfüggesztése annak befejeződése előtt

EXIT Nyomja meg az [EXIT] gombot.

Ha az órabeállítás menüpont megjelenik, miután az automatikus beállítás befejeződött

A [Kurzor] gombok (▲▼ ◀▶) megnyomásával állítsa be a pontos időt és a dátumot.

OK A beállítás befejezéséhez nyomja meg az [OK] gombot.

Győződjön meg arról, hogy az automatikus beállítás funkció helyesen hangolta-e be a tv-adókat

Lásd a 47. oldalt.

Ha egyetlen tv-adó sem lett behangolva, újra ellenőrizze a videomagnó valamennyi csatlakozóját és indítsa el még egyszer az automatikus beállítás funkciót

Lásd a 48. oldalt.

Ha az adónevek és/vagy csatornaszámok nincsenek megfelelően beállítva

Lásd a 47. oldalt.

Lejátszás

Normál lejátszáshoz

Nyomja meg a [Lejátszás] gombot.

Gyorskereső lejátszáshoz

Lejátszás közben érintse meg az [Előrecsévélés] vagy [Visszacsévélés] gombot.

- Normál lejátszáshoz történő visszatéréshez nyomja meg a [Lejátszás] gombot.

– Nyomja meg és tartsa lenyomva az [Előrecsévélés] vagy [Visszacsévélés] gombot.

A gyorskereső lejátszás addig folytatódik, amíg a gombot lenyomva tartja.

Nagy sebességű gyorskereső lejátszáshoz (JET SEARCH)

Lejátszás közben érintse meg kétszer az [Előrecsévélés] vagy [Visszacsévélés] gombot.

Állókép lejátszásához

Lejátszás közben nyomja meg a [Szünet/Lassú] gombot.

- Normál lejátszáshoz történő visszatéréshez nyomja meg a [Lejátszás] gombot vagy a [Szünet/Lassú] gombot.

Lassított lejátszáshoz

Lejátszás közben tartsa lenyomva két másodpercig vagy tovább a [Szünet/Lassú] gombot.

– Normál lejátszáshoz történő visszatéréshez nyomja meg a [Lejátszás] gombot.

A szalag gyors előrecsévéléséhez vagy visszacsévéléséhez

Nyomja meg az [Előrecsévélés] vagy [Visszacsévélés] gombot stop üzemmódban.

- A gyors előrecsévélés vagy visszacsévélés leállításához nyomja meg a [Stop] gombot.

- A kép előrecsévélés vagy visszacsévélés közbeni rövid ideig tartó megtekintéséhez nyomja meg és tartsa lenyomva a megfelelő gombot.

A lejátszás megállításához

Nyomja meg a [Stop] gombot.

Megjegyzések:

– A gyorskereső, visszakereső vagy lassított lejátszás automatikusan megszűnik 10 perc után, az állókép lejátszása pedig 5 perc után.
- A normál lejátszástól eltérő lejátszások közben vízszintes zajcsíkok jelenhetnek meg a képen, a kép színe instabil lehet, vagy a kép másképpen torzulhat.
Ha egy LP üzemmódban rögzített felvételt játszik le, a kép fekete-fehér lehet.
Ha egy EP üzemmódban rögzített szalagot játszik le, a kép és a hang torzulhat.
Ezek a jelenségek nem utalnak hibás működésre.

S-VHS kazetták lejátszása (SQPB=S-VHS kvázi lejátszás)

Lehetőség van S-VHS rendszerben felvett kazetták lejátszására is.

– A használt szalag típusától függően előfordulhat, hogy némi képzaj keletkezik.
– Nem lehet teljesen elérni azt a magas szintű felbontást, amelyre az S-VHS rendszer képes.
– Ezzel a videomagnóval nem lehet S-VHS rendszerben felvenni.

Egy felvett rész ismételt lejátszása

Nyomja meg a [Lejátszás] gombot a távirányítón és tartsa lenyomva több mint 5 másodpercig. Az [R] jelzés jelenik meg a TV-készülék képernyőjén.

– Ha az [OSD] menüpont [KI] állapotra van állítva (Lásd a 50. oldalt.), az [R] jelzés nem jelenik meg ismételt lejátszás üzemmódban.

Az ismételt lejátszás üzemmód megszüntetése

Nyomja meg a [Stop] gombot.

A szalag kismértékű visszacsévélése a kívánt jelenet ismételt megtekintéséhez (Ismétlés funkció)

REPLAY

Nyomja meg a [REPLAY] gombot.

Csévélje vissza egy kissé a szalagot a jelenlegi helyzetéből, majd játssza le újra.

– Visszakereső lejátszás során ha megnyomja ezt a gombot, a videomagnó rövid időre átkapcsol gyorskereső lejátszás üzemmódba, és újra lejátssza a kívánt részt.

– Ha a videomagnó stop, visszacsévélő, gyors előrecsévélő vagy lassított lejátszás üzemmódban van, az ismétlés funkció nem működik.

A lejátszás automatikus megállítása (Playback Off Timer funkció)

Ha Ön beállítja a lejátszás időtartamát, a lejátszás automatikusan megáll.

Miután a beállított idő lejár, a videomagnó automatikusan megállítja a lejátszást és kikapcsol.

A videomagnónak a lejátszás időzített kikapcsolása funkció üzemmódba kapcsolásához normál lejátszás közben nyomja meg és tartsa lenyomva több mint 2 másodpercig a [Lejátszás] gombot a videomagnón.

Ezt követően ismételten nyomja meg ezt a gombot a videomagnón, amíg a kívánt lejátszási idő meg nem jelenik a videomagnó kijelzőjén.

– Ennek a gombnak az ismételt megnyomására a kijelzés a következő sorrendben változik:

Számlálókijelző (normál lejátszás üzemmód)

→30 (perc)→60 (perc)→120 (perc)

→180 (perc)→240 (perc)

→Számlálókijelző (normál lejátszás üzemmód)

A lejátszás idő előtti leállítása

Nyomja meg a [Stop] gombot.

Felvétel

Helyezzen be egy ép törlésmegakadályozó füllel rendelkező videokazettát.

– Ha már behelyezte, nyomja meg a [VCR-BE/KI] gombot a videomagnó bekapcsolásához.

TRACKING/V-LOCK

A [Programhelyválasztó] gombbal válassza ki a TV-adót. (A [VCR/TV] kapcsolót állítsa [VCR] állásba.)

– A [Számjegy] gombokkal is lehetséges a választás.

A felvétel elindításához nyomja meg a [REC] gombot.

A felvétel megállításához nyomja meg a [Stop] gombot.

A kívánt szalagsebesség kiválasztása

A felvétel előtt nyomja meg az [SP/LP/EP] gombot.

– Az SP szabványos felvételi időt és optimális képminőséget biztosít.

Az LP kétszeres felvételi időt és enyhén csökkent képminőséget biztosít.

Az EP háromszoros felvételi időt és enyhén csökkent képminőséget biztosít.

A felvétel szüneteltetése

Felvétel közben nyomja meg a [Szünet/Lassú] gombot.

A felvétel folytatásához nyomja meg újra.

TV-műsor megtekintése egy másik TV-műsor felvétele közben

Miután a felvétel megkezdéséhez megnyomta a [REC] gombot, válassza ki a TV-készüléken azt a programhelyet, amelyet nézni szeretne.

Megjegyzések:

– E300 típusú kazettára LP vagy EP üzemmódban rögzített felvétel lejátszása közben a kép némileg torzulhat. Ez azonban nem jelent hibás működést.
– A felvételszünet üzemmód 5 perc után automatikusan megszűnik és visszaáll stop üzemmódba.
– Az ezen a videomagnón EP üzemmódban rögzített felvétel nem játszható le másik videomagnón, amennyiben az nem rendelkezik EP üzemmód funkcióval.
– Ha Ön másik (akár EP üzemmód funkcióval rendelkező) videomagnón játszik le egy EP üzemmódban felvett kazettát, a kép torzulhat. Ez azonban nem jelent hibás működést.

A körülbelül hátralévő szalagidő kijelzéséhez

A szalaghossz beállításához lásd a 50. oldalt.

Nyomja meg többször egymás után az [OSD/DISPLAY] gombot, amíg a hátralévő szalagidő meg nem jelenik a videomagnó kijelzőjén.

– Az [OSD/DISPLAY] gomb egyszeri megnyomására megjelenik a képernyőkijelzés; ezt követően minden egyes lenyomás után az alábbi sorrendben változik meg a kijelzés tartalma.
– Egyes kazetták esetében a hátralévő szalagidő hibásan kerülhet kijelzésre.

Óra→Számláló→Hátralévő szalagidő→Óra

A felvétel időtartamának a kiválasztása és időzített felvétel készítése (OTR=egyérintéses felvétel)

A felvétel megkezdéséhez nyomja meg a [REC/OTR] gombot.

^R A videomagnón lévő [REC/OTR] gomb többszöri megnyomásával válassza ki a kívánt felvételi időtartamot.

– Valahányszor megnyomja ezt a gombot, a videomagnó kijelzőjén az alábbi sorrendben változik meg a felvételi időtartam:

Számlálókijelző (normál felvételi üzemmód)
→30 (perc)→60 (perc)→120 (perc)
→180 (perc)→240 (perc)
→Számlálókijelző (normál felvételi üzemmód)

Az OTR felvétel idő előtti megállítása

Nyomja meg a [Stop] gombot.

Megjegyzés:

– Ez a funkció direkt TV-felvétel közben is működik. (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

A felvett műsor véletlen törlésének a megakadályozása

A felvétel után törje ki a videokazettán lévő törlésmegakadályozó fület.

Ha olyan videokazettát helyez be a videomagnóba, amelyen ki van törve a törlésmegakadályozó fül, majd megnyomja a [REC] gombot, a videomagnó kijelzőjén a villogó [☐☐] jelzés figyelmeztet arra, hogy a felvétel nem lehetséges.

Ebben az esetben fedje le a fül helyét két réteg ragasztószalaggal.

Felvétel külső jelforrásról

Külső forrásról, például videokameráról is készíthető felvétel.

- Ha a videomagnót csak az RF koaxiális kábellel csatlakoztatta a tv-készülékhez.

(NV-FJ618EE típusra) (Lásd a 37. oldalt.)

• Csatlakoztassa a videokamerát vagy a másik videomagnót ehhez a videomagnóhoz, az illusztración látható módon.
• Az AV-bemenet kiválasztásához nyomja meg az [INPUT SELECT] gombot. A kiválasztást annak alapján végezze, hogy melyik csatlakozóaljzathoz csatlakoztatta a műsorforrást.

A1: Ha a csatlakozás az AV1 21-pólusú aljzathoz történik

A2: Ha a csatlakozás az AV2 21-pólusú aljzathoz történik (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

– Győződjön meg róla, hogy az [AV2] [EXT] pozícióba van-e állítva. (Lásd a 51. oldalt.)

A3: Ha a csatlakoztatás a videomagnó előlapján lévő Audio- és Video bemeneti csatlakozókhoz történik: (NV-FJ627EE és NV-SJ422EE típusokra)

– A normál (monaurális) üzemmódban használja az L-csatlakozót. (NV-FJ627EE típusra)

(NV-FJ618EE típusra)

AV: Ha a csatlakozás az AV1 21-pólusú aljzathoz történik

– Győződjön meg róla, hogy az [AV] [TV/EXT] pozícióba van-e állítva. (Lásd a 51. oldalt.)

A lejátszás megkezdéséhez nyomja meg a [Lejátszás] gombot.

Annál a pontnál, ahová egy új részletet szeretne beilleszteni, nyomja meg a [Szünet/Lassú] gombot, hogy a videomagnó állóképlejátszás üzemmódba kerüljön.

A felvételszünet üzemmódba kapcsoláshoz nyomja meg a [REC] gombot.

– Ha Ön 5 percnél tovább hagyja a videomagnót a felvételszünet üzemmódban, akkor a videofejek védelme érdekében a videomagnó automatikusan átkapcsol stop üzemmódba.

Indítsa el a lejátszást a forráskészüléken, és keresse meg azt a pontot, ahonnan fel szeretne venni (másolni) a videomagnóra.

Amikor odaért ehhez a ponthoz, nyomja meg újra a [Szünet/Lassú] gombot, hogy elkezdhesse felvenni az új kép- és hanganyagot a lejátszó készülékről.

További részletek felvételéhez (másolásához) nyomja meg a [Szünet/Lassú] gombot, hogy a videomagnó felvételszünet üzemmódba kerüljön, majd hajtsa végre újra a fenti lépést.

A felvétel befejezéséhez nyomja meg a [Stop] gombot 'annál a pontnál, ahol be akarja fejezni a felvételt.

Tanács:

– Az új hang mind a Hi-Fi hangsávokon, mind a normál hangsávon rögzítésre kerül. A normál hangsávra rögzített hang mindig mono.

(NV-FJ627EE NV-FJ622EE és NV-FJ618EE típusokra)

A TV-készüléken éppen nézett müsor azonnali felvétele

(Direkt TV-felvétel)

(NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

Ez a funkció lehetővé teszi, hogy a TV-készüléken éppen nézett műsor felvételét azonnal megkezdje.

A videomagnón kiválasztott programhely automatikusan átvált annak a TV-műsornak a programhelyére, amelyet Ön éppen néz.

• A TV-nek rendelkeznie kell a [Q Link] funkcióval.
• A videomagnót teljes huzalozású 21-pólusú Scart kábellel kell csatlakoztatni a TV-készülékhez.

DIRECT TV REC Nyomja meg a [DIRECT TV REC] gombot.

• Elkezdödik az Ön által a TV-készüléken nézett műsor felvétele.
• Néhány esetben előfordulhat, hogy a TV-készüléken nem lehet megváltoztatni a programhelyet a Direkt TV-felvétel közben.
• A Direkt TV-felvétel közben ne nyomja meg az [AV LINK] gombot, különben előfordulhat, hogy a felvétel nem lesz megfelelő.

A felvétel megállításához nyomja meg a [Stop] gombot.

Műholdas vagy digitális vevőkészülék

A videomagnó csatlakoztatása műholdvevőhöz vagy digitális vevőkészülékhez

Ha a műholdvevő rendelkezik 21-pólusú Scart csatlakozóaljzattal

- Ha a videomagnót csak az RF koaxiális kábellel csatlakoztatta a tv-készülékhez. (NV-FJ618EE típusra) (Lásd a 37. oldalt.)

1 Műholdvevő (nem tartozék)

2 21-pólusú Scart csatlakozóaljzat

– Ha a műholdvevő rendelkezik 21-pólusú Scart csatlakozóaljzattal, csatlakoztassa ahhoz a kábelt.

3 21-pólusú Scart kábel (nem tartozék)

Állítsa az [AV2]-t [EXT], [EXT LINK 1] vagy [EXT LINK 2] állásba.

(NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

Állítsa az [AV]-t [TV/EXT], [EXT LINK 1] vagy [EXT LINK 2] állásba.

(NV-FJ618EE típusra)

A részleteket lásd a 51. oldalon.

Ha a műholdvevő nem rendelkezik 21-pólusú Scart csatlakozóaljzattal

1 Műholdvevő (nem tartozék)
2 Antennabemeneti csatlakozóaljzat
3 Antennakimeneti csatlakozóaljzat
4 Antenna (nem tartozék)
5 Antennavezeték (nem tartozék)
6 RF koaxiális kábel (nem tartozék)

Tanács:

– A műholdvevő RF kimeneti csatornáját át kell hangolnia a 38. csatornáról, amelyet a videomagnó használ, például a 33. csatornára.

Kapcsolt időzítésű felvételek készítése külső készülékről (EXT LINK)

Ha olyan külső készülék (például egy műholdvevő) van 21-pólusú kábellel a videomagnó AV csatlakozóaljzatához csatlakoztatva, amely rendelkezik időzítő funkcióval, akkor a videomagnóval készített felvételt erről a készülékről is lehet vezérelni.

Győződjön meg róla, hogy az [AV2] menüpont [EXT LINK 1] vagy [EXT LINK 2] pozícióba van-e állítva. (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra) Győződjön meg róla, hogy az [AV] menüpont [EXT LINK 1] vagy [EXT LINK 2] pozícióba van-e állítva. (NV-FJ618EE típusra) (Lásd a 51. oldalt.)

Azzal kapcsolatban, hogy a külső készüléken miként hajtható végre az időzített felvétel, illetve hogyan kell azt az időzített felvételhez készenléti állapotba kapcsolni, lapozza fel a külső készülék használati útmutatóját.

Nyomja meg a videomagnón lévő [EXT LINK] gombot, hogy ezáltal a videomagnót az időzített felvételhez

EXT LINK készenléti állapotba kapcsolja.

Amíg a műholdvevő vagy a digitális vevőkészülék képet közvetít, a videomagnó felveszi azt.

Ez a megjegyzés megjelenik a TV-készülék képernyőjén.

Törléséhez nyomja meg az [OK] gombot.

A külső vezérlés megszüntetéséhez kapcsolja ki a videomagnó időzített felvételére szolgáló készenléti üzemmódot az [EXT LINK] gomb újbóli

EXT LINK megnyomásával.

Megjegyzések:

• Ahhoz, hogy a TV-készülék automatikusan a videomagnóból jövő képre kapcsoljon lejátszás üzemmódban, csatlakoztassa a videomagnó AV1 csatlakozóaljzatát egy 21-pólusú kábellel a TV-készülékhez.
  (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)
  – Előfordulhat, hogy egyes külső készülékek nem működnek ebben a funkcióban. Ezzel kapcsolatban lapozza fel a használati útmutatójukat.

Időzített felvétel

Ez a videomagnó maximum 16 TV-műsor (beleértve a heti és napi műsorokat is) felügyelet nélküli felvételre történő beprogramozását teszi lehetővé, akár egy hónapra előre.

Programozás képernyőkijelzés (OSD) segítségével

Ez a módszer egyszerű, lépésről lépésre történő programozást kínál a távirányító használatával, miközben Ön a TV-készülék képernyőjén olvashatja a teendőket.

Példa:

A 2. programhelyen (ZDF) október 27-én 20:00-tól 21:30-ig sugárzott TV-műsor időzített felvételének a beprogramozása.

Az időzített felvételek programozási menüjének a TV-képernyőn történő megjelenítéséhez nyomja meg [PROG./CHECK] gombot.

– Vagy megnyomhatja a [MENU] gombot, majd kiválaszthatja az [Időzített felvétel] tételt.

A kívánt TV-adó programhelyének a kiválasztásához nyomja meg a [Programhelyválasztó] gombot.

- Alternativ lehetőségként a [Programhelyválasztó] gomb megnyomása után használhatja a [Kurzor] gombokat (▲▼◀▶) is.

A TV-műsor sugárzási dátumának a beállításához nyomja meg a [DATE] gombot.

A kezdési időpont beállításához nyomja meg az [ON] gombot.

– Ha lenyomva tartja, a kijelzés 30 perces lépésekben változik.

A befejezés időpontjának a beállításához nyomja meg az [OFF] gombot.

A kívánt szalagsebesség beállításához nyomja meg az [SP/LP/EP] gombot.

– Az [A] kijelzéssel kapcsolatban lásd a 43. oldalt.

A [VPS/PDC] funkció [BE] vagy [KI] [-- -] állásba kapcsolásához nyomja meg a [Kurzor] gombokat (▲▼◀▶).

– A VPS/PDC felvétellel kapcsolatban lásd a 43. oldalt.

A beállítás befejezéséhez nyomja meg az [OK] gombot.

A videomagnó időzített felvételre szolgáló készenléti üzemmódba kapcsolásához nyomja meg a [TIMER] gombot.

– Ellenőrizze, hogy a [☐] világít-e a videomagnó kijelzőjén. Ha villog, akkor újra ellenőrizze az időzített felvétellel kapcsolatos részleteket. (Lásd a 43. oldalt.)

Programozás a ShowView funkcióval (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

A ShowView számok rendkívüli módon megkönnyítik a videomagnó időzített felvételre történő beállítását. Előfordulhat, hogy a ShowView számmal beprogramozott időzített felvételek időtartama egy kicsivel hosszabb, mint a TV-műsor tényleges hossza.

A SHOWVIEW a Gemstar Development Corporation bejegyzett védjegye. A SHOWVIEW rendszer a Gemstar Development Corporation licence alapján készül.

Példa:

A 721114 ShowView számmal ellátott TV-műsor időzített felvételének a beprogramozása

Az [SV/V ^+ ] gomb

megnyomásával jelenítse meg a TV-képernyőn a ShowView szám beírását lehetővé tevő menüt.

A ShowView szám beírásához nyomja meg a [Számjegy] gombokat.

- Ha rossz számjegyet írt be, nyomja meg a ◀ [Kurzor] gombot, majd írja be a helyes számot.

A beprogramozott tartalom megjelenítéséhez nyomja meg az [OK] gombot.

A kívánt szalagsebesség beállításához nyomja meg az [SP/LP/EP] gombot.

- Az [A] kijelzéssel kapcsolatban lásd a 43. oldalt. - Az időzített felvétel beállításainak a megváltoztatásához vagy törléséhez használja a [Kurzor] gombokat (▲▼◀▶), a [Programhelyválasztó], [DATE], [ON] vagy [OFF] gombokat.

– A VPS/PDC felvétellel kapcsolatban lásd a 43. oldalt.

A beállítások befejezéséhez nyomja meg az [OK] gombot.

A videomagnó időzített felvételre szolgáló készenléti üzemmódba kapcsolásához nyomja meg a [TIMER] gombot.

– Ellenőrizze, hogy a [☐] világít-e a videomagnó kijelzőjén. Ha villog, akkor újra ellenőrizze az időzített felvétellel kapcsolatos részleteket. (Lásd a 43. oldalt.)

Az időzített felvételre szolgáló készenléti üzemmód felfüggesztése

A [☐] jelzésnek a videomagnó kijelzőjéről történő eltüntetéséhez nyomja meg a [TIMER] gombot. Ha már nem használja a videomagnót, győződjön meg róla, hogy visszakapcsolta-e az időzített felvételre szolgáló készenléti üzemmódot a [TIMER] gomb újbóli megnyomásával, mert különben a beprogramozott időzített felvétel nem jön létre.

Megjegyzés:

- Ha a videomagnó legkésőbb 10 perccel a beprogramozott időzített felvétel kezdési időpontja előtt még nincs visszakapcsolva az időzített felvételre szolgáló készenléti üzemmódba, a videomagnó kijelzőjén villogni kezd a [☐] jelzés. Ebben az esetben kapcsolja át a videomagnót az időzített felvételre szolgáló készenléti üzemmódba a [TIMER] gomb megnyomásával.

Ha a [Poz/Név] felirat alatt a [--] jelzés látható a ShowView szám megadása után (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

A Poz/Név felirat a Programhely/TV-adó megnevezés szavak rövidítése.

A [Poz/Név] felirat alatt általában a TV-adó neve vagy a programhely száma jelenik meg.

Ha azonban a [--] jelzés jelenik meg, hajtsa végre az alábbi műveleteket.

A [Programhelyválasztó] gomb többszöri megnyomásával válassza ki azt a programhelyet, amelyen a felvenni kívánt műsort sugározni fogják.

Miután beírta a TV-adóra vonatkozó információt, az eltárolásra kerül a videomagnó memóriájában, és a jövőben nem kell újra beírni.

A felvétel dátumának és napjának (napjainak) a beállítása

A felvétel dátumának (1-től 31-ig), a naponta ismétlődő időzített felvétel dátumának (V-Szo, H-Szo vagy H-P), illetve a hetente ismétlődő időzített felvétel dátumának (V-tól Sz-ig) a kiválasztásához nyomja meg a [DATE] gombot.

– Az időzített felvétel (a dátum beállítása) a TV-műsor sugárzása előtt legkorábban egy hónappal programozható be. A naponta vagy hetente ismétlődő felvételek beállításai addig maradnak érvényben, amíg nem törli azokat.

Az automatikus SP/LP váltási funkció

Ha a videomagnó érzékeli, hogy a hátralévő szalagidő nem elegendő a teljes műsor felvételéhez, automatikusan az LP üzemmód kerül kiválasztásra annak érdekében, hogy a műsor minél hosszabban felvételre kerülhessen.

SP/LP/EP Az [SP/LP/EP] gomb megnyomásával jelenítse meg az [A] jelzést.

– Ez a funkció nem tudja a videomagnó sebességét az EP üzemmódba kapcsolni.
- Abban az esetben, ha a müsor még az LP üzemmódban sem fér rá a videokazettára, a müsort nem lehet végig rögzíteni.
– Ha az időzített közben felvétel sebessége SP-ről LP-re változik, ekkor rövid ideig a kép kismértékű torzulása következhet be.

A VPS/PDC funkció

(NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

Ha egy TV-műsor, például egy futballmérkőzés, a megadottnál hosszabb vagy rövidebb ideig tart, vagy korábban, illetve későbben kezdődik, ez a funkció állítja be a felvétel kezdetének és befejezésének az időpontját a TV-műsor sugárzása tényleges megkezdésének és befejezésének megfelelően.

A [Kurzor] gombok (▲▼◀▶) megnyomásával jelenítse meg a [BE] kijelzést.

• A TV-készülék képernyőjén a [VPS/PDC] felirat alatt a [BE] jelzésnek kell megjelennie.
• A TV-adónak sugároznia kell a VPS/PDC jeleket.
  – A műsor kezdésének az időpontját a napilapokban/folyóiratokban közölt kezdési időpontnak megfelelően kell beállítani.

Az időzített felvétel beállításainak ellenőrzése, megváltoztatása vagy törlése

A [PROG./CHECK] gomb megnyomásával jelenítse meg a TV-készülék képernyőjén az időzített felvétel programozásának a menüjét.

– Ha a VPS/PDC felvételre beállított videomagnó az időzített felvételre szolgáló készenléti üzemmódban van, a képernyőkijelzés torzulhat.

A [Kurzor] gombok (▲▼) megnyomásával válassza ki a megváltoztatni kívánt beállítást.

Az időzített felvétel beállításainak a megváltoztatásához vagy törléséhez használja a [Kurzor] gombokat (▲▼◀▶), a [Programhelyválasztó], [DATE], [ON], [OFF] vagy [CANCEL] gombokat.

A beállítás befejezéséhez nyomja meg az [OK] gombot.

A képernyőkijelzésből történő kilépéshez nyomja meg az [EXIT] gombot.

Megjegyzés:

Bizonyos esetekben - például az alább felsoroltakban - előfordulhat, hogy egy időzített felvétel programbeállításai a következő nap reggel 4 óráig a memóriában maradnak. Ez azonban nem utal rendellenes működésre.

• Abban az esetben, ha az időzített felvétel a TV-műsor befejezéséig nem lett teljes egészében végrehajtva, mert a szalagon hátralévő idő nem volt elegendő.
• Abban az esetben, ha Ön az időzített felvételt annak befejezése előtt megállította.

Az időzített felvétel teljes programidejének ellenőrzése

Az időzített felvétel teljes programidejének a kijelzése lehetővé teszi, hogy Ön ellenőrizze, a videomagnó kijelzőjén látható hátralévő szalagidővel összevetve, hány műsor rögzíthető még.

– A teljes idő az SP üzemmódban kerül kiszámításra.
– A teljes idő nem számítható ki naponta/hetente ismétlődő időzített felvételek beállítása esetén.

Keresőfunkciók

Müsorlista keresés

- Minden szalagra rögzítendő időzített feltétel időtartamát legalább 15 perc hosszúságúra kell beállítani. (EP üzemmódban 25 percesre.)

A [SEARCH] gomb megnyomásával jelenítse meg a Müsorlista menüt.

Programlista	Panasonic VCR
PozNěv Dátum Start
1. ZDF 27/10 17:46
2. ARD 28/10 15:00

A [Kurzor] gombok (▲▼) megnyomásával válassza ki a megkeresni és lejátszani kívánt műsort.

A kiválasztott műsor kezdete megkeresésének az elindításához nyomja meg a [SEARCH] gombot.

• Miután a kívánt rögzített műsort sikerült megtalálni, a lejátszás automatikusan elkezdődik.
  – Ha a lejátszás megkezdése után Ön meg akarja keresni az adott vagy egy másik műsor kezdetét, nyomja meg a [SEARCH] gombot. A lejátszás megáll, és a Müsorlista menü jelenik meg.

A müsorlista alapján történő keresés megállításához

Nyomja meg az [EXIT] gombot.

Megjegyzések:

– Ha egy időzített felvétel befejezése után kiveszi a kazettát, akkor a [SEARCH] gomb megnyomásával aktiválhatja az Intro-Jet Scan funkciót.
– Ha Ön kapcsolt időzített felvételt programozott be, akkor a müsorlista alapján történő keresésfunkció nem működik.

VISS=VHS indexes keresőrendszer

– A szalagra rögzítendő műsorok mindegyikének legalább 5 perc hosszúságúnak kell lennie.

Az indexes keresés elkezdéséhez nyomja meg az [INDEX] gombot. Ha a második felvett műsort akarja előrefelé megkeresni, nyomja meg kétszer az [INDEX] ▶▶I gombot.

– A videomagnó előre- vagy visszacsévéli a szalagot, és megkeresi a megadott indexjelet. Miután megtalálta, a lejátszás automatikusan elindul.

Az indexes keresés vagy a lejátszás megállításához

Nyomja meg a [Stop] gombot.

Intro-Jet Scan (pásztázás)

- Minden szalagra rögzítendő műsornak legalább 15 perc hosszúságúnak kell lennie. (EP üzemmódban 25 percesnek)

SEARCH A [SEARCH] gomb megnyomásával indítsa el az Intro-Jet Scan funkciót.

- Miután a szalagot a videokazetta elejére csévélte vissza, a videomagnó megkezdi annak gyorsított lejátszását, kb. 10 másodpercig. Ezután a szalagon található következő indexjelig (a következő műsor elejéig) csévéli a videokazettát. Minden alkalommal, amikor indexjelet talál, a videomagnó gyorsított lejátszás üzemmódba kapcsol, kb. 10 másodpercig.

Ha megtalálta a megtekinteni kívánt műsort, a normál lejátszás megkezdéséhez nyomja meg a [Lejátszás] gombot.

Az Intro-Jet Scan funkció vagy a lejátszás megállításához

Nyomja meg a [Stop] gombot.

Megjegyzés:

- Ha az időzített felvétel befejezése után, de még a videokazetta kivétele előtt nyomja meg a [SEARCH] gombot, az akkor a Műsorlista alapján történő keresésfunkció aktiválódik.

Szerkesztés

Az albumfunkció

(NV-FJ627EE és NV-SJ422EE típusokra)

Az albumfunkció lehetővé teszi, hogy Ön a kívánt jelenetekből (akár mozgó-, akár állóképekből) egy fényképalbumnak megfelelő gyűjteményt állítson össze videokazettán.

- Csatlakoztassa a digitális fényképezőgépet, a videokamerát vagy egyéb külső forrást a videomagnó előlapján lévő videobemeneti és audiobemeneti csatlakozóaljzatokhoz.

A távirányítón lévő

[STILL ALBUM] gomb

megnyomásával állítsa a videomagnót felvételszünet üzemmódba.

- A videomagnó automatikusan kiválasztja az [A3] AV-bemenetet (külső bemenet), majd átkapcsol felvételszünet üzemmódba. A videomagnó kijelzőjén megjelenik az előre beállított felvételi időtartamot mutató szám (másodpercekben). Az alapbeállítás [05] (5 másodperc).

A felvétel időtartamának a megváltoztatásához nyomja meg az [INDEX] ▶▶I vagy az [INDEX] ◀◀◀ gombot. [3] és [20] másodperc között bármilyen időtartamot beállíthat.

Indítsa el a lejátszást a forráskészüléken és keresse meg azt a pontot, ahonnan kezdve másolni kíván a videomagnóra.

Mikor odaér a kívánt ponthoz, a felvétel elkezdéséhez ismét

nyomja meg a videomagnó távvezérlőjén lévő

[STILL ALBUM] gombot.

A videomagnó 5 másodpercen keresztül veszi a képet (és a hangot), majd automatikusan átkapcsol felvételszünet üzemmódba.

Ha már felvette az összes kívánt jelenetet, a felvétel befejezéséhez nyomja meg a [Stop] gombot.

Tanácsok:

• Digitális fényképezőgép csatlakoztatása esetén használjon videokimeneti csatlakozóaljzattal ellátott fényképezőgépet. A csatlakoztatásához használja a fényképezőgéphez mellékelt kábelt. A részleteket illetően olvassa el a csatlakoztatni kívánt készülék használati útmutatóját is.
  – Ha Ön 5 percnél tovább felvételszünet üzemmódban hagyja a videomagnót, a videofejek védelme érdekében a videomagnó automatikusan átkapcsol álló üzemmódba. Ebben az esetben úgy tudja a videomagnót ismételten felvételszünet üzemmódba állítani, hogy újra megnyomja a [STILL ALBUM] gombot.
• Ha az albumfunkcióval felvett jelenetekhez háttérzenét vagy kísérőszöveget kíván társítani, használja az utóhangosítás funkciót.
• A digitális fényképezőgép kimeneti rendszerétől függően előfordulhat, hogy a képek nem megfelelően kerülnek felvételre.
  – Ha az utóhangosítást hagyományos analóg videokamerával vagy videomagnóval készített képeken végzi, a felvett képeken némi képtorzulás fordulhat elő.

Utóhangosítás

(NV-FJ627EE és NV-SJ422EE típusokra)

Az utóhangosítás funkció lehetővé teszi, hogy Ön a normál (mono) hangsávra új hangot vegyen fel.

– Csatlakoztassa a videomagnóhoz audiokábellel az audiokészüléket vagy a videokamerát.
- Nyomja meg az [INPUT SELECT] gombot és attól függően, hogy a forráskészüléket a videomagnó melyik csatlakozóaljzatához (-aljzataihoz) csatlakoztatta, válassza ki az [A1], [A2] vagy [A3] AV-bemenetet (külső bemenetet).
A1: Ha az AV1 21-pólusú Scart csatlakozóaljzathoz csatlakoztatta
A2: Ha az AV2 21-pólusú Scart csatlakozóaljzathoz csatlakoztatta
– Győződjön meg róla, hogy az [AV2] [EXT] állásban van-e. (Lásd a 51. oldalt.)
A3: Ha a videomagnó előlapján található audiobemeneti csatlakozóaljzathoz csatlakoztatta
- Normál (monaurális) üzemmódban használja az L csatlakozót. (NV-FJ627EE típusra)

A lejátszás megkezdéséhez nyomja meg a videomagnó [Lejátszás] gombját, és keresse meg azt a pontot, ahonnan az utóhangosítást el kívánja kezdeni.

Annál a pontnál, ahonnan kezdve az utóhangosítást kívánja végezni, nyomja meg a videomagnón a [Szünet/Állókép] gombot, hogy a videomagnó állóképlejátszás üzemmódba kerüljön.

A felvétel szünet üzemmód bekapcsolásához nyomja meg a videomagnó [A.DUB] gombját.

Indítsa el a lejátszást a forráskészüléken úgy, hogy hallja a hangot.

Amikor odaér ahhoz a ponthoz, ahonnan az utóhangosítást el kívánja kezdeni, nyomja meg újra a videomagnón lévő [Szünet/Állókép] gombot, hogy elkezdődhessen az új hang felvétele, illetve hogy Ön rámondhassa a kisérőszöveget.

Annál a pontnál, ahol be kívánja fejezni az utóhangosítást, a felvétel megállításához nyomja meg a [Stop] gombot.

Tanácsok:

– Az új hang a normál hangsávra kerül felvételre. Az eredeti hang a Hi-Fi hangsávokon marad. A normál hangsávra felvett hang mindig mono. (NV-FJ627EE típusra)
- Kísérőszöveggel történő utóhangosítás céljára használhatja a csatlakoztatott videokamera beépített mikrofonját.
– Az utóhangosítással felvett hang meghallgatásához nyomja meg lejátszás közben az [AUDIO] gombot, ezáltal kiválasztva a normal hangsávot. (A részleteket lásd a 52. oldalon.) (NV-FJ627EE típusra)
- Az utóhangosítással felvett hang és az eredeti hang együttes meghallgatásához először állítsa a [Hang mód]-ot [MIX] helyzetbe (a részleteket lásd a 50. oldalon.), majd lejátszás közben nyomja meg az [AUDIO] gombot. Ezáltal a kevert hang kerül kiválasztásra. (NV-FJ627EE típusra)

Dekóder csatlakoztatása

(NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

A dekóder itt olyan eszközt jelent, amelyet a kódolt adások dekódolására használnak (Fizető tv).

1 Dekóder (nem tartozék)
2 21-pólusú Scart csatlakozóaljzat
3 21-pólusú Scart kábel (nem tartozék)

Csatlakoztassa a 21-pólusú Scart kábellel (nem tartozék) a videomagnó AV2 21-pólusú Scart csatlakozóaljzatát a dekóder 21-pólusú Scart csatlakozóaljzatához.

Csatlakoztassa a dekóder hálózati vezetékét egy váltakozó áramú hálózati csatlakozóaljzathoz.

Állítsa az [AV2] menüpontot [DECODER] állásba. A részleteket lásd a 51. oldalon.

AV-kapcsolat funkció

Ha a videomagnó a 21 pólusú Scart kábellel csatlakozik a TV-készülékhez, akkor az [AV LINK] gombot használhatja arra, hogy átkapcsolja a TV-készüléket a normál TV-vételről a videolejátszás csatornájára (AV bemenet) (és megfordítva). A videó üzemmódban (amikor a videomagnó kijelzőjén a [VCR] jelzés világít) a TV-készülék átkapcsol a videolejátszás csatornájára (AV bemenet). TV-üzemmódban (amikor a [VCR] jelzés nem világít) a TV-készülék TV-vételre kapcsol.

• Ha megnyomja a [MENU] gombot, hogy a tv képernyőjén megjelenjen a menü, a TV-készülék automatikusan videó üzemmódba kapcsol, azonban a [VCR] jelzés ebben az esetben nem jelenik meg.
• Ha elindítja a videomagnón a lejátszást, akkor a TV-készülék automatikusan videó üzemmódba kapcsol. A lejátszás közben azonban a TV-készülék nem kapcsolható vissza TV-üzemmódba.
• Ha egy fizető TV-adás került kiválasztásra a videomagnón, amikor Ön TV-üzemmódba kapcsolt, akkor a TV-készüléken a kép kódolt marad, amennyiben fizető TV-adót választ ki a TV-készüléken. Ebben az esetben vagy kapcsoljon át video územmódba, vagy pedig az AV-bemenetet válassza ki a TV-készüléken.

Tanács:

- Az [RGB] elkülönített vörös (Red)/zöld (Green)/kék (Blue) színjeleket jelent. Ha Ön egy RGB-bemenettel rendelkező TV-készüléket csatlakoztat a videomagnó AV1 csatlakozóaljzatához, és a dekóder RGB jelek kiadására alkalmas az AV2 csatlakozó számára, akkor a tv-készülék fogadja a dekóderből származó RGB jeleket a videomagnón keresztül.

Sztereó erősítő csatlakoztatása

(NV-FJ627EE és NV-FJ622EE típusokra)

1 Audiokábel (nem tartozék)
2 Sztereó erősítő (nem tartozék)
3 Audiobemeneti csatlakozóaljzatok

Csatlakoztassa az audiokábellel (nem tartozék) a videomagnó audiokimeneti aljzatát a sztereó erősítön lévő hangbemeneti csatlakozóaljzathoz.

Csatlakoztassa a sztereó erősítő hálózati vezetékét egy váltakozó áramú hálózati aljzathoz.

Kézi hangolás

Ennek a videomagnónak 99 programhelye van, amelyeket TV-adók vételére lehet beállítani.

Ha rendkívüli vételi körülmények miatt, vagy ha Ön meg kívánja változtatni egy TV-adó nevét vagy programhelyét, kézzel is elvégezheti a behangolást.

A [MENU] gomb

megnyomásával jelenítse meg a TV-készülék képernyőjén a Főmenüt.

A [Kurzor] gombok (▲▼) megnyomásával válassza ki a [Hangolás] sort.

Az [OK] gomb megnyomásával jelenítse meg a TV-készülék képernyőjén a Hangolás menüt.

A [Kurzor] gombok (▲▼) megnyomásával válassza ki a [Manuális hangolás] sort.

Az [OK] gomb megnyomásával jelenítse meg a behangolt TV-adók listáját.

A [Kurzor] gombok (▲▼) megnyomásával válassza ki azt a TV-adót, amelyet kézzel kíván behangolni.

Az [OK] gomb megnyomásával jelenítse meg a [Manuális hangolás] menüpontot.

A [Kurzor] gombok (▲▼◀▶) megnyomásával válassza ki a kívánt mezőt.

Poz: Annak a sorrendnek a megváltoztatásához, amelyben a TV-adók a programhelyekhez vannak rendelve.

– A [Számjegy] gombok vagy a [Kurzor] gombok (▲▼) megnyomásával írja be a kívánt programhely számát.

Név: Egy TV-adó nevének a megváltoztatásához.

– A [Kurzor] gombok (▲▼◀▶) és az [OK] gomb megnyomásával írja be az állomás nevét.

- Ha az adó neve szóközt tartalmaz, válassza a [Z] és a [*] közötti üres jelet.

Csatorna: Újonnan fogható TV-adók beírásához, vagy egy már behangolt TV-állomás csatornaszámának a megváltoztatásához.

– A [Számjegy] gombok vagy a [Kurzor] gombok (▲▼) megnyomásával írja be a kívánt TV-adó csatornaszámát.

– Várjon néhány pillanatig, amíg a kívánt TV-adó behangolódik.

Finom hang.: A legjobb hangolási minőség eléréséhez.

– A [Kurzor] gombok (▲▼) megnyomásával állítsa be a legjobb hangolási minőséget.
- Ha nem kívánja megváltoztatni a hangolási minőséget, a [Kurzor] gomb (▶) megnyomásával térjen vissza az eredeti [AUTO] állapothoz.

Dekóder: Fizető TV-adók beállításához. (NV-FJ627EE, NV-FJ622EE és NV-SJ422 típusokra)

– A [Kurzor] gombok (▲▼) megnyomásával válassza ki a [BE] állást. Ha a [Dekóder] [KI] állásban van, akkor a normál TV-adók kerülnek beállításra.

Video rendsz: A videorendszer típusának megváltoztatásához.

- A [Kurzor] gombok (▲▼) megnyomásával válassza ki az [AUTO] sort. A videomagnó automatikusan megkülönbözteti egymástól a PAL, SECAM/MESECAM jeleket. Ha a kép nem színes, a [Kurzor] gombok (▲▼) megnyomásával változtassa meg a videorendszert [PAL] vagy [MESECAM] rendszerre. PAL: PAL rendszerű jelek vételéhez. MESECAM: SECAM/MESECAM rendszerű jelek vételéhez.

Mono: A felvételkor használt hang rendszerének kiválasztásához. (NV-FJ627EE, NV-FJ622EE és NV-FJ618EE típusokra)

– A [Kurzor] gombok (▲▼) megnyomásával válassza a [KI] beállítást.
– Válassza a [BE] beállítást, ha a normál (mono) hangot a Hi-Fi hangsávokra akarja felvenni sztereo, kétnyelvű vagy NICAM műsorsugárzás közben, vagy ha a gyengébb minőségű vételi körülmények miatt a sztereo hang torzult.

Hang mód: A hangrendszer megváltoztatásához.

– A [Kurzor] gombok (▲▼) megnyomásával válassza ki a kívánt hangnormát.

BG: PAL B.G.H/SECAM B.G

DK: PAL D/SECAM D.K.K1.

I: PAL I

A beállítás befejezéséhez nyomja meg az [OK] gombot.

Az [EXIT] gomb megnyomásával kapcsolja ki a képernyőkijelzést.

Programhely törlése, hozzáadása vagy áthelyezése

A [MENU] gomb megnyomásával jelenítse meg a Főmenüt a TV-készülék képernyőjén.

A [Kurzor] gombok (▲▼) megnyomásával válassza ki a [Hangolás] sort.

Az [OK] gomb megnyomásával jelenítse meg a Hangolás menüt a TV-készülék képernyőjén.

A [Kurzor] gombok (▲▼) megnyomásával válassza ki a [Manuális hangolás] sort.

A behangolt TV-adók listájának megjelenítéséhez nyomja meg az [OK] gombot.

A [Kurzor] gombok (▲▼◀▶) megnyomásával válassza ki a kívánt TV-adót.

Kövesse az alábbi instrukciókat. Programhely törléséhez [Töröl]:

Nyomja meg a [Programhelyválasztó] gombot (∧ piros az NV-FJ627EE, NV-FJ622EE és NV-SJ422EE, [A] az NV-FJ618EE típusoknál).

Üres programhely beszúrásához [Hozzáad]:

Nyomja meg a [DATE] gombot (+, zöld az NV-FJ627EE, NV-FJ622EE és NV-SJ422EE, [B] az NV-FJ618EE típusoknál).

TV-adó másik programhelyre történő áthelyezéséhez [Mozgat]:

Nyomja Nyomja meg az [ON] gombot (+, sárga az NV-FJ627EE, NV-FJ622EE és NV-SJ422EE, [C] az NV-FJ618EE típusoknál), majd a [Kurzor] gombok (▲▼) használatával válassza ki azt a programhelyet, amelyikhez a TV-adót hozzá szeretné rendelni.

A beállítás befejezéséhez nyomja meg az [OK] gombot.

Az [EXIT] gomb megnyomásával kapcsolja ki a képernyőkijelzést.

Megjegyzés:

– Ha a beállítási adatok letöltéssel lettek beállítva, akkor csak a [Töröl] utasítás kerül kijelzésre.
(NV-FJ627EE, NV-FJ622EE és NV-SJ422 típusokra)

Tanács:

– Ha Ön a TV-adókat manuálisan hangolta be, előfordulhat, hogy a ShowView funkciós időzített felvétel programozása során a képernyőkijelzés [Poz/Név] sora alatt a [– –] jelzés jelenik meg.
(NV-FJ627EE, NV-FJ622EE és NV-SJ422 típusokra)

Az automatikus beállítás vagy a letöltés újraindítása, illetve a videomagnó gyári beállításainak visszaállítása

A [MENU] gomb megnyomásával jelenítse meg a Főmenüt a TV-készülék képernyőjén.

A [Kurzor] gombok (▲▼) megnyomásával válassza ki a [Hangolás] almenüt.

Az [OK] gomb megnyomásával jelenítse meg a Hangolás menüt a TV-készülék képernyőjén.

A [Kurzor] gombok (▲▼) megnyomásával válassza ki az [Auto beáll. indítása], a [Letöltés] (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra) vagy a [Gyári beállítás] menüpontot.

Az [OK] gomb megnyomásával készüljön fel az automatikus beállítás vagy a letöltés megkezdésére, illetve a videomagnó gyári állapotba történő visszaállítására.

Az automatikus beállításnak vagy a letöltésnek, illetve a gyári beállítások visszaállításának tényleges megkezdéséhez nyomja meg az [OK] gombot.

- A videomagnó újrahangolásához húzza ki a videomagnó hálózati csatlakozóját, majd ismét csatlakoztassa a videomagnót a hálózathoz.

A videomagnó órájának a beállítása

Ha az Országbeállítás (Country) menüben [Россия] (Oroszország) kerül kiválasztásra, akkor az Óra beállítómenüben az [AUTO] sor nem jelenik meg.

Az óra manuális beállítása

A [MENU] gomb megnyomásával jelenítse meg a Főmenüt a TV-készülék képernyőjén.

A [Kurzor] gombok (▲▼) megnyomásával válassza ki az [Óra] menüpontot.

Az [OK] gomb megnyomásával jelenítse meg az Órabeállításás menüt a TV-készülék képernyőjén.

Győződjön meg róla, hogy az [Óra] beállítása [MAN.] (kézi), majd nyomja meg az [OK] gombot.

A [Kurzor] gombok (▲▼◀▶) megnyomásával állítsa be a dátumot és az időt.

– A [Kurzor] gombok (▲▼◀▶) helyett a [Számjegy] gombokat is használhatja a dátum és az idő beállításához.

A beállítás befejezéséhez nyomja meg az [OK] gombot.

Az [EXIT] gomb megnyomásával kapcsolja ki a képernyőkijelzést.

Az automatikus időkorrekció funkció aktiválása (az NV-FJ627EE, NV-FJ622EE, és az NV-SJ422EE típusoknál)

Ha a TV-adó sugároz órabeállító jeleket, az alábbi művelet elvégzésével aktiválható a videomagnó Automatikus időkorrekció funkciója, amely automatikusan beállítja a pontos időt.

A [MENU] gomb megnyomásával jelenítse meg a Főmenüt a TV-készülék képernyőjén.

A [Kurzor] gombok (▲▼) megnyomásával válassza ki az [Óra] menüpontot.

Az [OK] gomb megnyomásával jelenítse meg az Órabeállítás menüt a TV-készülék képernyőjén.

A [Kurzor] gombok (▲▼) megnyomásával állítsa az [Óra] menüpontot [AUTO] állásba.

A beállítás befejezéséhez nyomja meg az [OK] gombot.

– Előfordulhat, hogy a kedvezötlen vételi körülmények stb. következtében az Automatikus időkorrekció funkció nem működik. Ebben az esetben az [Óra] kijelzése automatikusan visszaáll a [MAN.] állásba. Ha később a vételi körülmények megjavulnak, lehetségessé válhat ennek a funkcionak az aktiválása.

Az [EXIT] gomb megnyomásával kapcsolja ki a képernyőkijelzést.

Tanácsok:

- Ha az órabeállítás menüjének megnyitásakor az [Óra] menüpont [AUTO] állásban van, ne állítsa át [MAN.]-ra, mert azzal kikapcsolná az automatikus időkorrekció funkciót.

– A beépített óra 24 órás rendszerben működik.
– Áramszünet esetén a videomagnó háttérenergia ellátó rendszere körülbelül 60 percig biztosítja az óra működését.
– Ha az [Óra] menüpont [AUTO] állásban van, az automatikus időkorrekció funkció naponta többször ellenőrzi, és ha szükséges, módosítja az időt.

Az automatikus időkorrekció funkció csak a videomagnó kikapcsolt állapotában működik; az időzített felvételre szolgáló készenléti üzemmódban nem működik.

– Ha az [Óra] menüpont [MAN.] állásban van, a [Power save] menüpont pedig [BE] állásban (lásd a 50. oldalt.), előfordulhat, hogy a beépített óra pontatlanná válik. Ebben az esetben manuálisan kell beállítani az órát.
- Ha az [Óra] menüpont [AUTO] állásban van, a [Power save] menüpont pedig [BE] állásban, akkor az automatikus időkorrekció funkció nem működik a videomagnó kikapcsolt állapotában. A videomagnó bekapcsolásakor azonban aktiválódik az automatikus időkorrekció funkció, és a pontos idő beállításra kerül.

Különféle beállítások

A [MENU] gomb megnyomásával jelenítse meg a Főmenüt a TV-készülék képernyőjén.

A [Kurzor] gombok (▲▼) megnyomásával válassza ki a [Funkciók] menüpontot.

Az [OK] gomb megnyomásával jelenítse meg a Funkciók menüt a TV-készülék képernyőjén.

Funkciók	Panasonic VCR1/2
Szalaghossz	: AUTO (◀ E-240)
Hang mód	: NORMAL
SQPB	: A U T O
NTSC playback	: PAL TV
Power save	: KI
Video kijelző	: TOMPA
OSD	: 4:3
AV2	: DECODER

Funkciók	Panasonic VCR2/2
TV rendszer	: A U T O
RFC rendszer	: DK
Távvezerlő	: VCR 1
Nyelv	: Magyar
Ország	: Magyarország

A [Kurzor] gombok (▲▼◀▶) megnyomásával válassza ki a kívánt menüpontot, majd a kívánt pozíciót.

Szalaghossz: A használt szalag hosszának a beállításához, hogy a hátralévő szalagidő biztosan helyesen kerüljön kijelzésre.

– A szalag hosszát az alábbi módon állíthatja be:

[AUTO (◀ E-240)]:

A videomagnó automatikusan megkülönbözteti egymástól az E30, -60, -90, -120, -180 és -240 játékidejű szalagokat.

[E-195]: E195 játékidejű szalaghoz

[E-260]: E260 játékidejű szalaghoz

[E-300]: E300 játékidejű szalaghoz

– Előfordulhat, hogy bizonyos kazettafajták esetében még a helyes játékidő kiválasztása esetén sem helyesen kerül kijelzésre a hátralévő szalagidő.

Hang mód: A lejátszás alatt használandó

hangüzemmód beállításához. (NV-FJ627EE típusra)

– A Hangüzemmódot a következőképpen állítsa be:

[NORMAL]: Normál esetben használja ezt a beállítást.

[MIX]: Ezt a beállítást akkor használja, ha utóhangosítással ellátott kazettát játszik le. Az eredeti hangot tartalmazó Hi-Fi-hangsáv és az utóhangosítást tartalmazó normál (mono) hangsávegyütt kerül lejátszásra.

SQPB: Az S-VHS formátumban felvett szalagok lejátszásához (SQPB=S-VHS kvázilejátszás).

– Az SQPB üzemmódot a következőképpen állíthatja be:

[AUTO]: A videomagnó automatikusan érzékeli, milyen formátumban készült a felvétel, és ugyanezt a formátumot választja ki a lejátszáshoz. Előfordulhat azonban, hogy torzul a kép. Ebben az esetben válassza a [BE] vagy [KI] állást.

[BE]: Ezt a beállítást S-VHS formátumban felvett kazetta lejátszásához használja.

[KI]: Ezt a beállítást kizárólag VHS formátumban felvett kazetta lejátszásához használja.

NTSC playback: NTSC rendszerben felvett videokazetta lejátszásához

– A TV-rendszer színrendszerét az alábbi módon állíthatja be:

[PAL TV]: PAL vételi rendszerű TV-készülékekhez.

[4.43]: Az NTSC 4.43 rendszer vételére képes TV-készülékekhez.

Power save: A videomagnó kikapcsolt állapotban történő áramfogyasztásának a csökkentéséhez.

– A Power save (energiatakarékos) üzemmódot a következőképpen állíthatja be:

[BE]: A videomagnó kikapcsolt állapotban történő áramfogyasztása jelentősens csökken.

[KI]: A videomagnó kikapcsolt állapotban történő áramfogyasztása nem csökken.

Vegye figyelembe az alábbiakat, ha a [Power save] menüpont [BE] állásban van.

– [Video kijelző] automatikusan [KI] állásba kerül.

– A videomagnó bekapcsolásához tartsa lenyomva a készüléken lévő [VCR-BE/KI] gombot. Ilyenkor a videomagnó nem kapcsolható be a távirányítóval.

- A Power save funkció nem működik az időzített felvételre szolgáló készenléti üzemmódban. Az összes beprogramozott időzített felvétel elkészítése, illetve az összes beprogramozott adat törlése után a videomagnó átkapcsol a Power save üzemmódba.

- Ha a videomagnó ki van kapcsolva, nem nézhetők a fizető TV-műsorok, mivel a csatlakoztatott dekóderből érkező jel nem jut el a videomagnón keresztül a TV-készülékhez. A megtekintésükhöz be kell kapcsolnia a videomagnót. (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

Video kijelző: A kikapcsolt videomagnó kijelzője fényerejének az automatikus beállításához.

– A videomagnó kijelzőjének a fényerejét az alábbi módon állíthatja be:

[BE]: A kijelző fényesen világít.

[KI]: A kijelző nem világít.

[TOMPA]: A kijelző tompán világít.

OSD: A TV-adókra vonatkozó információknak, az éppen nézett TV-músor hangrendszere típusának, valamint a hanglejátszás üzemmódjának a TV-készülék képernyőjén történő automatikus megjelenítéséhez. (Lásd a 52. oldalt.)

– Az OSD-üzemmódot a következőképpen állíthatja be:

[4:3]: A kijelzések megjeleníthetők a TV-készülék képernyőjén.

[16:9]: A kijelzések akkor jeleníthetők meg a TV-készülék képernyőjén, ha széles képernyőjű TV-készüléket használ, és a tv beállításakor a széles képernyős üzemmódot választja ki.

- A TV-készülék típusától függően előfordulhat, hogy még a [16:9]-es beállítás mellett is kerülnek levágásra kijelzések.

[KI]: Nem jelennek meg kijelzések.

AV2: A videomagnó AV2 21-pólusú Scart csatlakozóaljzatához csatlakoztatott külső jelforrás típusának a beállítása. (NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra)

– A külső forráskészüléket az alábbi módon állíthatja be:

[DECODER]: Ha a videomagnóhoz dekóder van csatlakoztatva.

[EXT LINK 1]: Ha kapcsolt időzítésű felvétel készítésének a céljából olyan digitális vevőkészülék van a videomagnóhoz csatlakoztatva, például a F.U.N. vevőkészülék (TU-DSF30/S3), amely speciális vezérlőkódokat küld a 21-pólusú Scart kábelen keresztül. (Lásd a 41. oldalt.)

[EXT LINK 2]: Ha kapcsolt időzítésű felvétel készítésének a céljából időzítőfunkcióval rendelkező külső forráskészülék van a videomagnóhoz csatlakoztatva. (Lásd a 41. oldalt.)

[EXT]: Ha a videomagnóhoz másik videomagnó vagy műholdvevő van csatlakoztatva.

AV: A videomagnó AV1 21-pólusú Scart csatlakozóaljzatához csatlakoztatott külső jelforrás beállítása. (NV-FJ618EE típusa)

– A külső forráskészüléket az alábbi módon állíthatja be:

[TV/EXT]: Ha tv-készülék, másik videomagnó vagy műholdvevő beltéri egység van csatlakoztatva.

[EXT LINK 1]: Ha kapcsolt időzítésű felvétel készítésének a céljából olyan digitális vevőkészülék van a videomagnóhoz csatlakoztatva, például a F.U.N. vevőkészülék (TU-DSF30/S3), amely speciális vezérlőkódokat küld a 21-pólusú Scart kábelen keresztül. (Lásd a 41. oldalt.)

[EXT LINK 2]: Ha kapcsolt időzítésű felvétel készítésének a céljából időzítőfunkcióval rendelkező külső forráskészülék van a videomagnóhoz csatlakoztatva. (Lásd a 41. oldalt.)

TV rendszer: A lejátszás vagy a külső jelforrásból történő felvétel során alkalmazott színes TV-rendszer beállításához.

– A TV-rendszer színét az alábbi módon állíthatja be: [AUTO] Normál esetben használja ezt a beállítást.

[PAL]: Ha PAL-rendszert használ. [MESECAM]: Ha SECAM-rendszert használ.

RFC rendszer: Az RFC-rendszernek a csatlakoztatott TV-készülék TV-rendszerének megfelelő beállításához.

– Az RFC-rendszer típusát az alábbi módon állíthatja be:

[BG]: PAL B.G.H/SECAM B.G [DK]: PAL D/SECAM D.K.K1. [I]: PAL I

Távvezérlő: A távvezérlés üzemmódjának a beállításához. (NV-FJ627EE és NV-SJ422EE típusokra)

– A távvezérlés üzemmódját az alábbi módon állíthatja be:

[VCR 1]: Akkor válassza ki ezt a beállítást mind a videomagnón, mind a távirányítón, ha egy videomagnót kíván a szokott módon használni.

[VCR 2]: Akkor válassza ki ezt a beállítást mind a videomagnón, mind a távirányítón, ha emellett a videomagnó mellett még egy Panasonic videomagnót használ azonos helyen. Így lehetővé válik, hogy a két videomagnót egymástól függetlenül, a saját távvezérlőjükkel működtesse. Arra is lehetőség nyílik, hogy mindkét videomagnót ugyanazzal a távirányítóval működtesse, egyszerűen azáltal, hogy megváltoztatja a távirányító távvezérlés-üzemmódját.

- A távirányító távvezérlés üzemmódjának a megváltoztatásához úgy állítsa be a [VCR 1/2] kapcsolót, hogy az megfeleljen az aktuális beállításnak. Amennyiben a beállítások nem egyeznek meg, úgy a videomagnót nem lehet a távirányítóval vezérelni.

A beállítás befejezéséhez nyomja meg az [OK] gombot. (Nyomja meg kétszer a Távvezérlő beállításánál.)

Az [EXIT] gomb megnyomásával kapcsolja ki a képernyőkijelzést.

A nyelv és az ország beállítása

A [MENU] gomb megnyomásával jelenítse meg a Főmenüt a TV-készülék képernyőjén.

A [Kurzor] gombok (▲▼) megnyomásával válassza ki a [Funkciók] menüpontot.

Az [OK] gomb megnyomásával jelenítse meg a Funkciók menüt.

A [Kurzor] gombok (▲▼◀▶) megnyomásával válassza ki a [Nyelv] vagy az [Ország] menüpontot, majd ugyanebben a sorrendben a hozzájuk tartozó tételt.

A [Kurzor] gombok (▲▼) megnyomásával válassza ki a kívánt nyelvet vagy országot.

A beállítás befejezéséhez nyomja meg az [OK] gombot.

Az [EXIT] gomb megnyomásával kapcsolja ki a képernyőkijelzést.

Egyéb funkció

A TV-készülék képernyőjén megjeleníthető kijelzések ① ② ③ ④

Ha megnyomja az [OSD/DISPLAY] gombot, a következő kijelzések jelennek meg a TV-készülék képernyőjén.

1 A TV-adó neve

2 A STEREO, az M1 és az M2 kijelzője (NV-FJ627EE, NV-FJ622EE és NV-FJ618EE típusokra)

Amikor a sugárzott TV-műsor sztereo, kétnyelvű vagy NICAM hangrendszerű, akkor a hangrendszer típusa automatikusan megjelenik a TV-készülék képernyőjén.

STEREO: Sztereo/NICAM sztereo adás vételekor.

M1/M2: Kétnyelvű/NICAM duálhangos- adás vételekor.

M1: NICAM monaurális adás vételekor.

3 Hangüzemmód lejátszás alatt (L/R) (NV-FJ627EE, NV-FJ622EE és NV-FJ618EE típusokra)

Az [AUDIO] gomb minden egyes lenyomásakor a lejátszáshoz kiválasztott hangcsatornát az L (bal) és az R (jobb) betük jelzik.

Sztereo lejátszás:

Az L és az R jelzés egyaránt megjelenik a képernyőn.

Lejátszás a bal oldali hangcsatornán:

Csak az L jelzés jelenik meg.

Lejátszás a jobb oldali hangcsatornán:

Csak az R jelzés jelenik meg.

Normál hangsáv lejátszása:

Sem az L, sem az R jelzés nem jelenik meg.

4 A szalagsebesség kijelzője

5 A szalagfutás kijelzője

6 Aktuális idő/Szalagszámláló/Hátralévő szalagidő/ Indexes keresés/Egyérintéses felvétel (OTR) /Lejátszás időzített kikapcsolása funkció

Aktuális idő 17:24:31
Szalagszámláló – 2:35.47
Hátralévő szalagidő REMAIN:2:34
Indexes keresés ▶▶ 02
Egyérintéses	felvétel	(OTR)
Lejátszás időzített		30
kikapcsolása funkció

Megjegyzések:

• Ha az [OSD] menüpont [KI] állásban van, a fenti kijelzések egyike sem jelenik meg a képernyőn.
• Különleges lejátszás közben a fenti kijelzések egyike sem jelenik meg a képernyőn.
  – Lejátszás alatt, és amikor külső jelforrás számára az AV-bemenet kerül kiválasztásra, akkor nem jelenik meg az 1-es és a 2-es kijelzés.
• NTSC szalagok használata esetén a fenti kijelzések némelyike nem jelenik meg.

NTSC-videokazetták PAL és NTSC4.43 rendszerű tv-készüléken történő lejátszásához (NTSC lejátszási funkció)

Ez a videomagnó lehetővé teszi NTSC-rendszerben rögzített videokazetták normál PAL és NTSC4.43 rendszerű televíziókészüléken történő lejátszását, a megszokott műveletek alkalmazásával. (Lásd a 50. oldalt) Egyes TV-készülékeken azonban a lejátszott kép felfelé vagy lefelé futhat.

– Ha az Ön TV-készüléke rendelkezik V-HOLD beállítószervvel vagy azzal egyenértékű szabályozó funkcióval, akkor próbálja meg azt használni a kép mozgásának a megállításához.

NTSC 4.43 rendszerű jelek felvétele (NTSC felvételi funkció)

Ezzel a videomagnóval külső jelforrásból származó NTSC 4.43 rendszerű videojeleket vehet fel.

A csatlakoztatásokat lásd a 40. oldalon.

Kristálytiszta képszabályozás (CVC)

A kristálytiszta képszabályozás funkció biztosítja, hogy Ön mindig a lehető legjobb képminőséget kapja, mégpedig automatikusan.

A videomagnó bekapcsolt állapotában a CVC kijelzés folyamatosan világít, jelezve, hogy a kristálytiszta képszabályozás funkció be van kapcsolva.

Kényelmes automatikus funkciók A videomagnó automatikus bekapcsolása

Ha Ön behelyez egy videokazettát, a videomagnó automatikusan bekapcsol.

A lejátszás automatikus megkezdése

Ha Ön olyan videokazettát helyez a készülékbe, amelynek ki van törve a törlést megakadályozó füle, a lejátszás automatikusan megkezdődik, anélkül, hogy meg kellene nyomni a [Lejátszás] gombot.

Lejátszás a videomagnó kikapcsolt állapotában

Ha a videomagnó ki van kapcsolva, a behelyezett kazetta a [Lejátszás] gomb megnyomásával játszható le.

Automatikus visszacsévélés

Amikor a szalag a végéhez ér, a videomagnó automatikusan visszacsévéli azt az elejére.

– Ez a funkció nem működik időzített felvétel és OTR (egyérintéses felvétel) esetén.

Automatikus kikapcsolás és kazettakidobás

Ha a videomagnó ki van kapcsolva, a benne lévő kazettát az [EJECT] gomb megnyomásával lehet egyszerűen kivenni. A qipalomagnó ekken kidobja a kazettát, majd újra kikapcsolódik.

Keresés a videomagnó kikapcsolt állapotában

Ha a videomagnó ki van kapcsolva, akkor a [SEARCH] gomb megnyomására a videomagnó az Intro-Jet Scan (pásztázás) funkciót indítja el a behelyezett kazettán.

A lejátszás képének a beállítása

Normál körülmények között a videomagnó automatikusan beállítja a kép optimális minőségét. Néhány esetben azonban szükség lehet a kép kézi beállítására.

Ha normál lejátszás, lassított lejátszás vagy állókép lejátszása közben zavarcsíkok jelennek meg a képen, kövesse az alábbi instrukciókat.

Normál vagy lassított lejátszás közben a √ (−) vagy ∧ (+) [Programhelyválasztó] gomb megnyomásával tüntesse el a zavarcsíkokat.

– Ha a zavarcsíkok az állóképek lejátszása közben jelennek meg, kapcsolja át a videomagnót lassított lejátszás üzemmódba, majd a fent ismertetett módon tüntesse el a zavarcsíkokat.

TV-képernyő

Zavarcsíkok lejátszás közben

Az automatikus sávontartáshoz történő visszatéréshez nyomja meg egyszerre a √ (−) és ∧ (+) [Programhelyválasztó] gombokat.

Ha az állókép felfelé vagy lefelé fut, végezze el a következő műveletet.

Állókép lejátszása közben tartsa addig lenyomva a ∨ (−) vagy ∧ (+) [Programhelyválasztó] gombokat, amíg meg nem szűnik a kép futása.

Óvintézkedések:

– Egyes TV-készülékek és szalagok esetében előfordulhat, hogy nem állítható be a sávontartás.
- Ha olyan videokazettát játszik le, amelyre más videomagnóval rögzítették a műsort, szükség lehet a sávontartás beállítására a rosszabb képminőség miatt. Ezenkívül a speciális lejátszási funkciók néhány TV-készülék képernyőjén felfelé vagy lefelé futó képet okozhatnak.
Ezek a jelenségek azonban nem jelentenek hibás működést.

A NICAM müsorszóró rendszer

(NV-FJ627EE, NV-FJ622EE és NV-FJ618EE típusokra) Az NV-FJ627EE, NV-FJ622EE és NV-FJ618EE videomagnók NICAM digitális hangrendszerrel rendelkeznek, olyan kétcsatornás hangsugárzó rendszerrel, amely vagy két igen jó minőségű sztereo hangsávot, vagy két független mono hangsávot (M1 és M2) szolgáltat.

A NICAM-rendszerű műsorokat mindig a hagyományos (mono) hangrendszerrel együtt sugározzák, így Ön lejátszás közben az [AUDIO] gombbal választhatja ki a kívánt hangot.

– A NICAM sztereo hang csak a Hi-Fi hangsávokra rögzíthető.

- Ha valamilyen oknál fogva Ön egy sztereo, kétnyelvű vagy NICAM-rendszerű műsort kifejezetten monoban kíván rögzíteni a Hi-Fi hangsávokra, állítsa a [Mono] menüpontot [BE] pozícióba a rögzíteni kívánt műsor programhelyén, a 47. oldalon leírt módon.

Mielőtt a szervizhez fordulna

A TV-képernyőn megjelenő üzenetek

A hibaüzenetek szögletes zárójelek között szerepelnek [ ].

[Kérjük helyezzen be egy videokazettát!]

- Ön olyankor nyomta meg a [REC] gombot, a [REC/OTR] gombot, a [DIRECT TV REC] gombot*, a [Lejátszás] gombot, az [Előrecsévélés] gombot, a [Visszacsévélés] gombot, vagy a [SEARCH] gombot, amikor nem volt kazetta a videomagnóban.

Olyankor nyomta meg a [TIMER] gombot, amikor nem volt kazetta az időzített felvételre beprogramozott videomagnóban.

Helyezzen be egy videokazettát.

[Kérjük használjon sértetlen törlésvédö lappal rendelkezö kazettát!]

- Olyankor nyomta meg a [REC] gombot, a [REC/OTR] gombot, vagy a [DIRECT TV REC] gombot*, amikor a videomagnóba kitört törlésmegakadályozó füllel rendelkező kazetta volt helyezve.

Olyankor nyomta meg a [TIMER] gombot, amikor az időzített felvételre beprogramozott videomagnóba kitört törlésmegakadályozó füllel rendelkező kazetta volt helyezve.

Helyezzen be egy olyan videokazettát, amelynek érintetlen a törlésmegakadályozó füle, és így lehetséges rá a felvétel.

*NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusokra

[Ez a lépés nem lehetséges addig ameddig az óra és a dátum nincs beállítva.]

- Ön megnyomta az [SV/V ^+ ] gombot, vagy a [PROG./CHECK] gombot, anélkül, hogy beállította volna a videomagnón az időt és a dátumot.

Állítsa be az időt és a dátumot.

[Nincs időzített felvétel beprogramozva.]

- Ön megnyomta a [TIMER] gombot, anélkül, hogy beprogramozott volna valamilyen időzített felvételt. Programozzon be egy időzített felvételt a [TIMER] gomb megnyomása előtt.

[Kérjük, először állítsa le a videomagnót.]

– Ön megkísérelte megváltoztatni egy időzített felvétel tartalmát, miközben folyamatban volt egy időzített felvétel. Előbb állítsa le a videomagnót.

A fentieken kívül más üzenetek is megjelenhetnek.

Kövesse a TV-készülék képernyőjén megjelenő utasításokat.

A videomagnó nem működik megfelelően

[A videomagnó kijelzője nincs megvilágítva.]

- A váltakozó áramú hálózati vezeték nincs a hálózathoz csatlakoztatva. Csatlakoztassa a vezetéket biztonságosan a hálózathoz.

- A videomagnó kijelzője [KI] állásban van. Állítsa [Video kijelző] menüpontot [BE] vagy [TOMPA] állásba. (Lásd a 50. oldalt.)

– A Power save (energiatakarékos) menüpont [BE] állásban van. (Lásd a 50. oldalt.)

[A videomagnó kijelzője világít, de a videomagnót nem lehet működtetni.]

- A videomagnó időzített felvételre szolgáló készenléti üzemmódban van. A készenléti üzemmód kikapcsolásához nyomja meg a [TIMER] gombot.

- A videomagnó biztonsági berendezése bekapcsolódott. Húzza ki a hálózati csatlakozót és várjon körülbelül egy percig, mielőtt újra feszültség alá helyezné a készüléket.

[A videomagnó képe nem jelenik meg a TV-készülék képernyőjén.]

- Az RF kimeneti csatorna [– –] állásba van állítva. Változtassa meg az RF kimeneti csatorna beállítását. (Lásd a 37. oldalt.)

[Az automatikus órabeállítás nem működik megfelelően.]

– A teletextes információ nem fogható vagy olvashatatlan. Állítsa be az órát manuálisan.

[A letöltést nem lehet végrehajtani.]

- A videomagnót nem teljes huzalozású 21-pólusú Scart kábellel csatlakoztatta a Q link (vagy hasonló) funkcióval rendelkező TV-készülékhez. A videomagnót feltétlenül teljes huzalozású 21-pólusú Scart kábellel csatlakoztassa a Q link (vagy hasonló) funkcióval rendelkező TV-készülékhez.

A lejátszás nem működik megfelelően

[A lejátszáskor megjelenő kép torzult vagy fekete-fehér. Vagy vízszintes zajcsíkok zajcsíkok láthatók a képen, illetve vízszintes csíkok mozognak fel-le a képernyőn.]

– Nem megfelelő a sávontartás. Állítsa be a sávontartást. (Lásd az 53. oldalt.)
– A TV-készülék videolejátszó csatornáját nem megfelelően hangolta be. Hangolja be újra a TV-készülék videolejátszó csatornáját.
– A videofejek szennyezettek vagy kopottak. Kérje ki szakember tanácsát.
- LP vagy EP üzemmódban felvett E300 típusú videokazetta lejátszásakor torzít a videomagnó képe. Javasoljuk, hogy használjon az E300-tól eltérő típusú videokazettát.
- EP üzemmódban, MESECAM-rendszerben felvett videokazetta lejátszásakor torzít a videomagnó képe. Ez azonban nem jelent hibás működést. Javasoljuk, hogy az EP üzemmódban készített felvételekhez használja a PAL-rendszert.
– Az SQPB beállítása nem megfelelő. Állítsa be helyesen az SQPB funkciót. (Lásd az 50. oldalt.)
– Gyorsított lejátszás vagy visszakeresés (JET SEARCH) során nagy a szalagtovábbítás zaja. Ezek azonban nem jelentenek rendellenes működést.

A felvétel nem lehetséges, illetve nem működik megfelelően

[A ☐] jel villog, valahányszor felvétellel próbálkozik.]
- A használt videokazettának ki van törve a törlésmegakadályozó füle. Használjon olyan kazettát, amelyen érintetlen a törlésmegakadályozó fül, vagy ha le kívánja törölni a korábban rögzített műsort, a kitört fül helyét fedje be két réteg ragasztószalaggal.
[A felvett műsor képe torzult, illetve egyáltalán nincs kép a képernyőn.]
– Az antenna vagy az antennakábel meghibásodott. Ellenőrizze a csatlakozásokat. Ha a TV-készülék képe is torzult, valószínűleg hibásan telepítette az antennát.
- Semmilyen műsor sem került felvételre, mert a videomagnó nincs megfelelően behangolva. Hangolja be megfelelően a videomagnót.
- Semmilyen műsor sem került felvételre, mert a videomagnó AV-bemenete került kiválasztásra. Válassza ki a kívánt TV-műsor programhelyét.

[Az időzített felvétel hibásan működik.]

– Az idő és a dátum nincs beállítva, illetve nem megfelelően van beállítva. Állítsa be a pontos időt és a dátumot.
– Az időzített felvétel kezdési vagy befejezési időpontja nem megfelelően lett beprogramozva. Állítsa be helyesen a felvétel kezdési és befejezési időpontját.
- A videomagnó nem lett az időzített felvételre szolgáló készenléti üzemmódba állítva. Az időzített felvétel beprogramozása után a [TIMER] gomb megnyomásával kapcsolja át a videomagnót az időzített felvételre szolgáló készenléti üzemmódba.

[Nem készíthető felvétel a videomagnó AV-bemenetéhez csatlakoztatott külső jelforrásról.]

– Nem a megfelelő AV-bemenet lett kiválasztva. Válassza a megfelelő AV-bemenetet.
– A külső jelforrás nem megfelelően lett csatlakoztatva. Javítsa ki a hibát. (Lásd a 40. oldalt.)

A távirányító nem működik megfelelően

[A távirányító nem működik megfelelően.]

• A távirányító jele nem jut el a videomagnóhoz. Irányítsa a távirányítót a videomagnóra, s ellenőrizze, hogy nem ütközik-e akadályba a távirányító által kibocsátott infravörös sugár.
  – Túlságosan távol van a videomagnó. Amikor a távirányítót használja, legfeljebb 7 m-re távolodjon el a videomagnótól. Ha a távirányítót ezen a távolságon belül használja, mégsem tudja vele működtetni a videomagnót, cserélje ki az elemeket.
  – Az elemek lemerültek. Cserélje ki az elemeket újakra.
• Az elemek hibás polaritással (⊕ és ⊖) lettek behelyezve. Helyezze be az elemeket a megfelelő módon. (Lásd a 30. oldalt.)
• A Power save menüpont [BE] állásban van. (Lásd a 50. oldalt.)
• Rossz távirányító üzemmód került kiválasztásra. Állítsa be a helyes távirányító üzemmódot. (Lásd a 51. oldalon.) (NV-FJ627EE és NV-SJ422EE típusokra)

Tárgymutató

	Oldal		Oldal
Állókép album 45		NICAM	53
Állókép lejátszás 38		NTSC-felvétel	52
Audio 50, 52		NTSC-lejátszás	50, 52
Automatikus beállítás 36, 37, 48		Nyelv beállítása 51
AV-bemenet 33		Ország beállítása	35, 36, 37, 51
AV-csatlakozás 46		OSD	50, 52
A videomagnó kijelzője 50		OTR	39
CVC 52		Óra	49
Dekóder 46, 47, 51		PAL	47, 51
Digitális vevőkészülék 41		Páralecsapódás 30
Direkt tv-felvétel 40		Power save	50
Elem 30		Poz	43, 47
EP 38, 39, 42		Q Link	35, 36
EXT LINK 41, 51		Reset	33
Felvétel 39		RF 35, 36, 37
Finomhangolás 47		RFC-rendszer	51
Gyári állapot	48	Sávontartás	53
Gyermek elől elzárás	33	Scart kábel	35, 36
Gyors előrecsévélés	38	ShowView 42
Gyorsított lejátszás	38	SP	39, 42, 43
Hangerő	33	SQPB	38, 50
Hangmód	47	Stop	38
Hátralévő szalagidő	39	Szalaghossz	39, 50
Hi-Fi	40, 45, 47, 50, 53	Szalagsebesség	38, 39, 42, 43, 52
Időzített felvétel	42, 43	Sztereo	52
Intro-jet scan 44		Távvezérő-üzemmód	51
Ismétlés	38	Teletext	33
Ismételt lejátszása	38	TOMPA 50
JET SEARCH	38	Törlés megakadályozása	39
Képernyőformátum	33	Tv-rendszer	51
Keresés müsorlista alapján	44	Utóhangosítás	45
Lassított lejátszás	38	Videorendszer	47
Lejátszás időzített kikapcsolása	38	VISS	44
Lejátszás	38	Visszacsévélés	38
Letöltés	35, 36, 48	Visszakeresés	38
LP	38, 39, 42, 43	VPS/PDC 43
Manuális hangolás	47, 48
Menü	33
MESECAM	47, 51
Mono	47
Műholdvevő	41

Műszaki adatok

A2/1984. (III. 10) BkM-lpM sz. együttes rendelet alapján—mint forgalmazó—tanúsítjuk, hogy a Panasonic NV-FJ627EE, NV-FJ622EE, NV-FJ618EE and NV-SJ422EE típusú videomagnó megfelel az alábbi műszaki jellemzőknek.

Hálózati tápfeszültség:

220–240 V váltakozó 50/60 Hz

Teljesítményfelvétel:

21 W (NV-FJ627EE, NV-FJ622EE és NV-FJ618EE)

19 W (NV-SJ422EE)

Teljesítményfelvétel készenléti

üzemmódban:

Kb. 3 W (Bekapcsolt Power save funkció esetén)

Érintésvédelmi osztály: II

Videofelvételi rendszer: 2 forgófejes, helikális letapogatású rendszer

Videofejek száma: 4 fej

Audiofejek száma: 2 fej (Hi-Fi) (NV-FJ627EE, NV-FJ622EE és NV-FJ618EE)

Szalagsebesség: SP; 23,39 mm/s LP; 11,7 mm/s

Szalagformátum: VHS szalag

Felvétel/Lejátszás

ideje:

SP;

240

min

(NV-E240

típusú

kazettával)

LP;

480

min

(NV-E2.

Gyors előrecsévélés/

Visszacsévélés ideje: Kb. 60 s NV-E180 típusú kazettával

VIDEOJELLEMZÖK

Televíziós rendszer:	CCIR; 625 sor, 50 félkép, PAL színes rendszer
Modulációs rendszer:	Világosságjel; FM azimut-rendszer
	Színjel; konvertált fáziseltolásos rendszer
Bemeneti szint:	AV1/AV2/AV3*;	1,0 Vp-p,	75 ohmos lezárással
Kimeneti szint:	AV1/AV2*;	1,0 Vp-p,	75 ohmos lezárással
	Rádiófrekvenciás kimenet (modulált); UHF sáv (21–69),		75 ohm

AUDIOJELLEMZÖK

Bemeneti szint:	AV1/AV2/AV3*;	-6 dBV,	10 kohm felett
Kimeneti szint:	AV1/AV2*;	-6 dBV,	1 kohm alatt
	AUDIO OUT (harang csatlakozó) (NV-FJ627EE és NV-FJ622EE);
		-6 dBV,	1 kohm alatt

Videó vízszintes felbontás:

Színes; több mint 240 sor (SP)

Jel-zaj viszony:

Videó; több mint 43 dB (SP)

Audio; több mint 43 dB (SP)

Dinamikatartomány:

Audio; több mint 90 dB (Hi-Fi hangsáv)

(NV-FJ627EE, NV-FJ622EE és NV-FJ618EE)

Hangfrekvenciás átviteli sáv:

20 Hz–20 kHz/Hi-Fi (NV-FJ627EE, NV-FJ622EE és NV-FJ618EE),

80 Hz–8 kHz (NV-SJ422EE)

Üzemi hömérséklet:

5^-40^

Üzemi relatív páratartalom:

35%-80%

Tömeg:

3,3 kg

Méretek:

430 (Sz)×87 (Ma)×282 (Mé) mm

*AV1 minden modellnél

AV2 NV-FJ627EE, NV-FJ622EE és NV-SJ422EE típusoknál

AV3 NV-FJ627EE és NV-SJ422EE típusoknál

A feltüntetett tömeg és a méretek körülbelüli értékek. A változtatás jogát a gyártó fenntartja.
