HASZNÁLATI ÚTMUTATÓ RC456M REX
Cappa
RC 456 B ^j - RC 456 M ^j
RC 459 B - RC 459 M
Libretto istruzioni
1114
Importante!
L'uso di questa nuova apparecchiatura è facile. Tuttavia, per ottenere i migliori risultati, è importante leggere attentamente questo libretto e seguire tutte le istruzioni prima di farla funzionare per la prima volta. Il libretto fornisce le indicazioni corrette sull'installazione, l'uso e la manutenzione oltre a dare utili consigli.
La garanzia
La Sua nuova apparecchiatura è coperta da garanzia.
Il relativo certificato di garanzia Lei lo trova qui allegato. Se dovesse mancare lo richieda al Rivenditore indicando la data di acquisto, il modello e il numero di matricola che sono stampigliati sulla targhetta che identifica l'apparecchiatura.
La preghiamo di tener presente che affinché la garanzia sia operante è necessario compilare e spedire, entro 8 giorni dall'acquisto, la parte più grande del certificato di garanzia al Servizio di Assistenza Tecnica Zanussi che provvederà alla sua registrazione (*). ConserVi la parte più piccola del certificato stesso e la esibisca in caso di necessità al personale del Servizio di Assistenza Tecnica insieme alla ricevuta-scontrino fiscale o alla bolla di accompagnamento.
Senza il rispetto di questa procedura il personale tecnico sarà costretto ad addebitare qualsiasi eventuale riparazione.
(*) Il Servizio di Assistenza Tecnica Zanussi, attraverso i suoi numerosi Centri autorizzati, presta in Italia assistenza alle più prestigiose marche di elettrodomestici. In caso di necessità Lei potrà cercare il Centro più vicino consultando l'elenco telefonico alla voce ZANUSSI.
Assistenza tecnica e ricambi
Questa apparecchiatura, prima di lasciare la fabbrica, è stata collaudata e messa a punto da personale esperto e specializzato, in modo da dare i migliori risultati di funzionamento.
Ogni riparazione, o messa a punto che si rendesse in seguito necessaria deve essere fatta con la massima cura e attenzione.
Per questo motivo raccomandiamo di rivolgerVi sempre al Concessionario che ha effettuato la vendita o al nostro Centro di Assistenza più vicino specificando il tipo di inconveniente e il modello di apparecchiatura in Vostro possesso.
Ricordate inoltre che i ricambi originali si trovano solo presso i nostri Centri di Assistenza Tecnica e negozi autorizzati.
La Casa Costruttrice non risponde delle possibili incasatteze, imputabili a errori di stampa o di trascizione, contenute nel presente opuscolo. Si riserva di apportare ai propri prodotti quelle modifiche che ritenesse necessarie o utili, anche nell'interesse dell'utenza, senza pregiudicare le caratteristiche essenziali di funzionalità e sicurezza.
Per un funzionamento ottimale si consiglia di montare l'apparecchio ad una distanza minima di 65 cm. dal piano di cottura; l'apparecchio non deve essere collegato a condotti di scarico di combustione (caldaie, scaldabagni, termosifoni).
Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra e verificare che i valori di tensione corrispondano a quelli della targhetta inserita all'interno dell'apparecchio.
Prima di procedere a qualsiasi operazione di pulizia o manutenzione, è necessario togliere tensione.

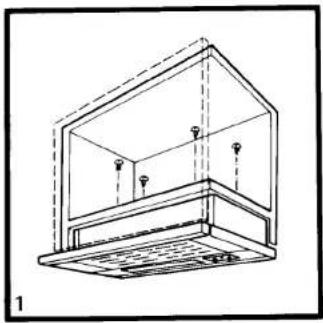

Fissaggio al pensile: La cappa sarà fissata al pensile tramite le quattro viti fornite a corredo, che andranno ad agganciare la cappa al piano inferiore del pensile (fig. 1).
Uso

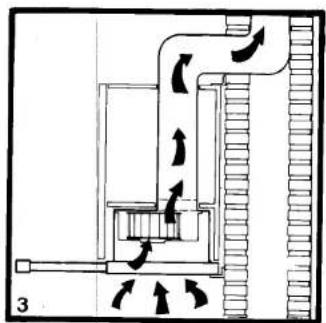

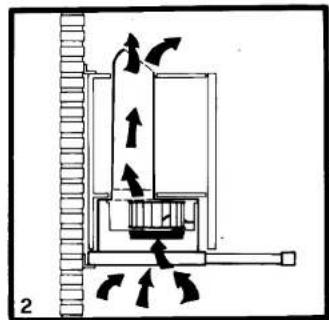

L'apparecchio può essere usato in versione filtrante (fig. 2), con riciclo interno dell'aria depurata tramite il filtro al carbone vegetale attivo; ed in versione aspirante (fig. 3); ad evacuazione esterna, collegando l'apparecchio ad un tubo di scarico ed eliminando i filtri al carbone vegetale attivo.

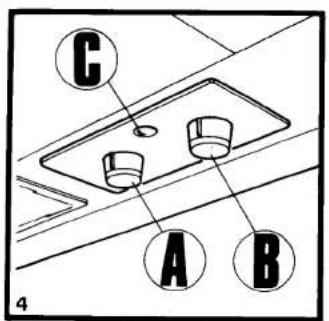

Funzionamento dell'apparecchio (fig. 4); Il motore e la luce possono essere azionati automaticamente tramite l'apertura/chiusura del carrello. Indipendentemente da questo l'interruttore rotativo À permette di azionare e regolare il numero di giri del motore. L'interruttore rotativo B seleziona l'accensione automatica o manuale della luce. C = spia di funzionamento.
Si consiglia di evitare l'uso di materiali che causano fiammate (flambè...) in prossimità della cappa. Nel caso di frittura fare particolare attenzione al pericolo di incendio che costituiscono olio e grassi. Particolarmente pericoloso per la sua infiammabilità è l'olio già usato.
Non è raccomandabile l'uso di griglie elettriche scoperte.
Manutenzione

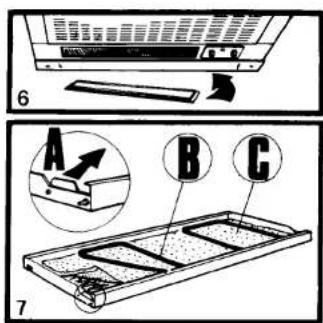

Una buona manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo. Particolare attenzione va rivolta al pannello filtrante antigrasso (fig. 7.C), che andrà pulito periodicamente in rapporto all'uso (massimo ogni due mesi), lavandolo in acqua tiepida e detersivo biodegradabile, a mano o in lavastoviglie, ad una temperatura di 60°.
Per disinserire il filtro antigrasso è indispensabile rimuovere la griglia, facendo scorrere verso il centro i due fermi laterali (fig. 8.A) e ruotandola verso il basso; per togliere il filtro rimuovere gli appositi fermi in filo metallico (fig. 7.B). Se necessario la griglia può essere disinserita tramite il fermo elastico (fig. 7.A).

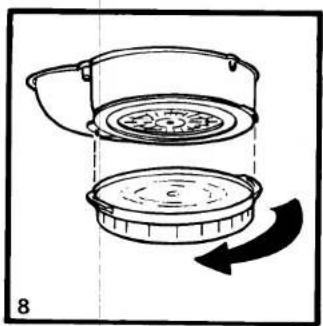

Nel caso di uso della cappa in versione filtrante, cambiare il filtro al carbone vegetale attivo (fig. 8) mediamente ogni sei mesi. Per disinserire tale filtro aprire il carrello telescopico e la griglia (come specificato) e rimuovere il filtro tramite una rotazione in senso antiorario.
Per la pulizia dell'apparecchio adoperare acqua tiepida e detersivo biodegradabile. Evitare l'uso di prodotti contenenti abrasivi.

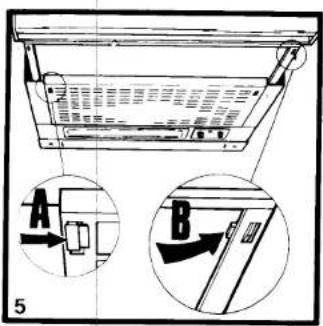

Per una pulizia più approfondita ed agevole il carrello telescopico può essere smontato sollevando i due fermi di aggancio delle guide (fig. 5.B) e disinserendolo dal supporto. Nell'operazione di reinserimento assicurarsi che le guide del carrello siano perfettamente inserite nelle loro sedi.
Per la sostituzione delle lampade (220 V - 50 Hz - 40 W) di illuminazione sganciare la griglia (come specificato), aprire il carrello, togliere la plafoniera inserita ad in- castro facendo pressione dall'interno (fig. 6), e rimuovere le lampade.
Utilizzare lampade dello stesso tipo e procedere nell'operazione di rimontaggio. Per garantire condizioni di sicurezza ottimali contro gli incendi si raccomanda di attenersi alle istruzioni indicate per la pulizia del filtro antigrasso e la rimozione di eventuali residui di grasso sull'apparecchio.
