HASZNÁLATI ÚTMUTATÓ T 2124 NO NEFF

DE hozzájárulásunk a környezetvédelemhez: újrahasznosított papírt használunk.

NL hozzájárulásunk a környezetvédelemhez: újrahasznosított papírt használunk.

GB hozzájárulásunk a környezetvédelemhez: újrahasznosított papírt használunk.

ES hozzájárulásunk a környezetvédelemhez: újrahasznosított papírt használunk.

FR hozzájárulásunk a környezetvédelemhez: újrahasznosított papírt használunk.

PT hozzájárulásunk a környezetvédelemhez: újrahasznosított papírt használunk.

IT hozzájárulásunk a környezetvédelemhez: újrahasznosított papírt használunk.

DE Használati és szerelési útmutató

GB Használati és szerelési útmutató

FR Használati és szerelési útmutató

IT Használati és szerelési útmutató

NL Használati és szerelési útmutató

ES Használati és szerelési útmutató

PT Használati és telepítési kézikönyv

Tartalom

Oldal

Fontos tudnivalók 3

Készülékek csomagolásának kezelése 3

Az új készülék csatlakoztatása előtt 3

Fontos biztonsági előírások 3

Így kerülheti el a készülék károsodását 4

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Így néz ki az új főzőlapja 5

A készülék leírása 5

A főzőhelyen 7

Gázégők 7

A főzőedények kiválasztása és elhelyezése 7

Elektromos főzőlapok 8

A tűzhely ápolása 10

Tisztítás és karbantartás 10

UTASÍTÁSOK A SZERELŐ SZÁMÁRA

Szerelési és beállítási utasítások 11

Méretek 11

Gázcsatlakozás 11

Elektromos csatlakozás 11

A tűzhely beépítése a konyhaszekrénybe 12

A gázfajta cseréjének eljárása 13

Ha valami nem működik... 15

Garancia feltételek 16

Megjegyzések, amelyeket be kell tartani

Kiadott készülékek csomagolásának kezelése

- Kérjük, környezetbarát módon ártalmatlanítsa a csomagolóanyagot. A szállítás során a készülékeknek hatékony védőcsomagolásra van szükségük. Gyárilag azonban a csomagolóanyag abszolút minimumára szorítkozunk, amely környezetbarát és teljesen újrahasznosítható.

A csomagolóanyag további feldolgozásának és újrafelhasználásának köszönhetően nyersanyagok takaríthatók meg, és csökkenthető a hulladék keletkezése.

- Mielőtt egy készüléket kiselejtez, kérjük, gondoskodjon arról, hogy előzőleg teljesen használhatatlanná tegye.

Ezt követően vigye el az illetékes gyűjtőhelyre. A gyűjtőhely címét a helyi önkormányzatnál tudhatja meg.

Az új készülék csatlakoztatása előtt

- Mielőtt új készülékét üzembe helyezi, alaposan olvassa el a megfelelő használati utasításokat, amelyek fontos biztonsági, használati és karbantartási tudnivalókat tartalmaznak.

• A következő utasítások csak azokra az országokra vonatkoznak, amelyek szimbóluma a készüléken fel van tüntetve. Ha a szimbólum hiányzik, akkor a műszaki útmutatóhoz kell fordulni, amely tartalmazza a készülék adott ország körülményeihez való igazításához szükséges utasításokat.

- Mielőtt a készüléket a megfelelő hálózatra csatlakoztatná, ellenőrizni kell, hogy a készülék alkalmas-e az előírt gázfajtára.

- A telepítési helynek megfelelő szellőzési lehetőségekkel kell rendelkeznie.

• Az erős huzatú helyeket lehetőség szerint ne használja telepítési helyként, mert az égők kialudhatnak.
• A készülék gyárilag arra a gázfajtára van beállítva, amely az adattáblán fel van tüntetve. A teljes biztonság és az összes érvényes előírás betartása érdekében azonban a telepítést és a gázátalakítást engedéllyel rendelkező szakemberre kell bízni.
• Semmiképpen sem szabad módosításokat végezni a készülék belsejében. Vészhelyzetben hívja ügyfélszolgálatunkat.
• Mivel ezek a készülékek magas üzemi hőmérsékletet érnek el, mindig óvatosan kell velük bánni.
• A kezelési és szerelési utasításokat tartsa a készülék közelében, arra az esetre, ha a készülék egyszer gazdát cserélne.
• Semmiképpen sem szabad hibás vagy sérült készüléket üzembe helyezni.

Betartandó biztonsági előírások

- Az elektromos hálózatra és a gázvezetékre történő csatlakoztatást csak szakember végezheti.

- A készüléket előírás szerint földelni kell. Amennyiben a nem megfelelő földelés miatt baleset történik, a gyártó minden felelősséget elhárít.

• A fűtő- és főzőkészülékek felületei működés közben felforrósodnak. Ügyeljen arra, hogy a kisgyermekek lehetőség szerint mindig távol maradjanak a készülékektől.

• Az elektromos kábelek nem érintkezhetnek forró felületekkel.

- Kérjük, a készüléket kizárólag főzésre használja, és ne fűtőtestként.

- A túlzottan felforrósított olaj vagy zsír könnyen

Megjegyzendő tudnivalók

gyúlékony, ezért ezeket az ételeket csak állandó felügyelet mellett szabad elkészíteni.

- Meghibásodás esetén szakítsa meg a gázellátást és az áramellátást. Hívja ügyfélszolgálatunkat.

- A kuktafazekakat csak felügyelet mellett szabad használni, amíg el nem érik a szükséges nyomást. Helyezze a kuktafazekat a legmagasabb főzési fokozatra, és a nyomás elérése után kapcsoljon alacsonyabb fokozatra, figyelembe véve az adott kuktafazék gyártójának utasításait).

- Ne használjon formátlan főzőedényt, amely nem fekszik szilárdan az égőkön és a főzőlapokon, hogy elkerülje a véletlen felborulást.

Így kerülheti el a készülék károsodását

- Kövesse a jelen kézikönyvben található utasításokat..

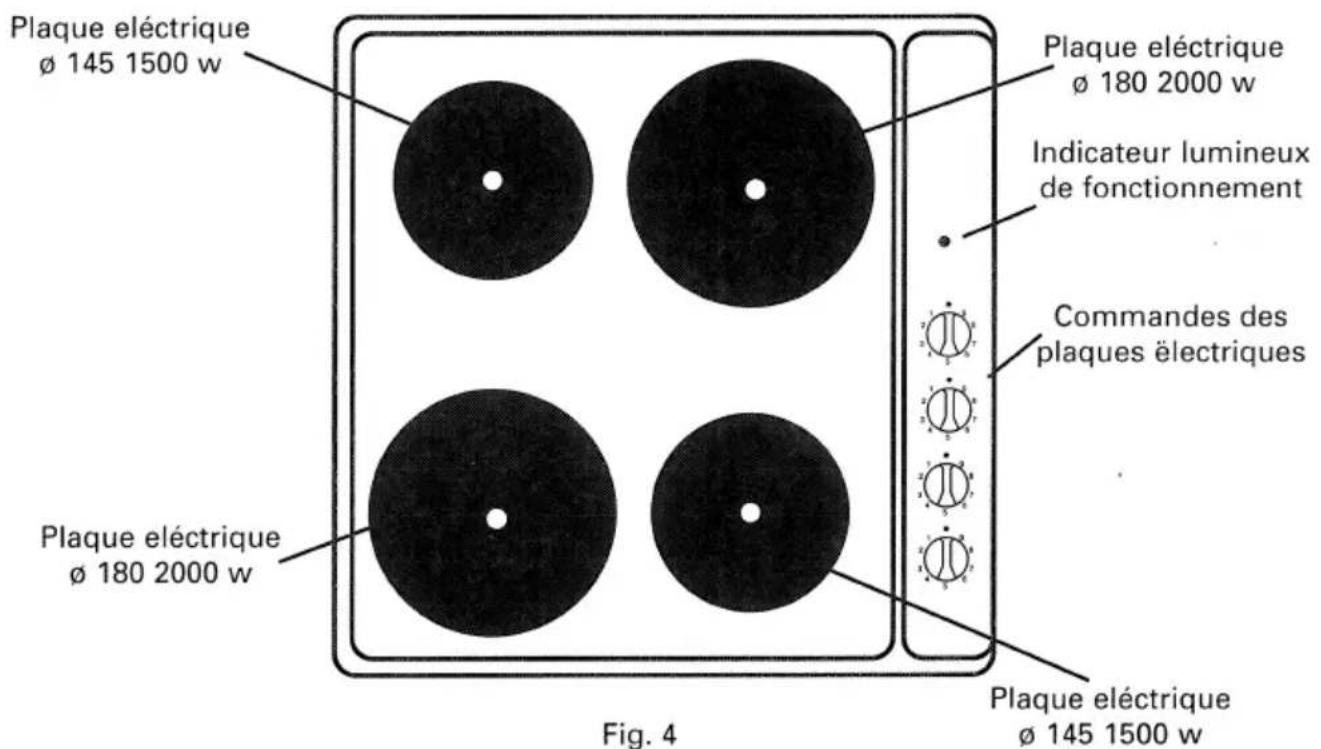

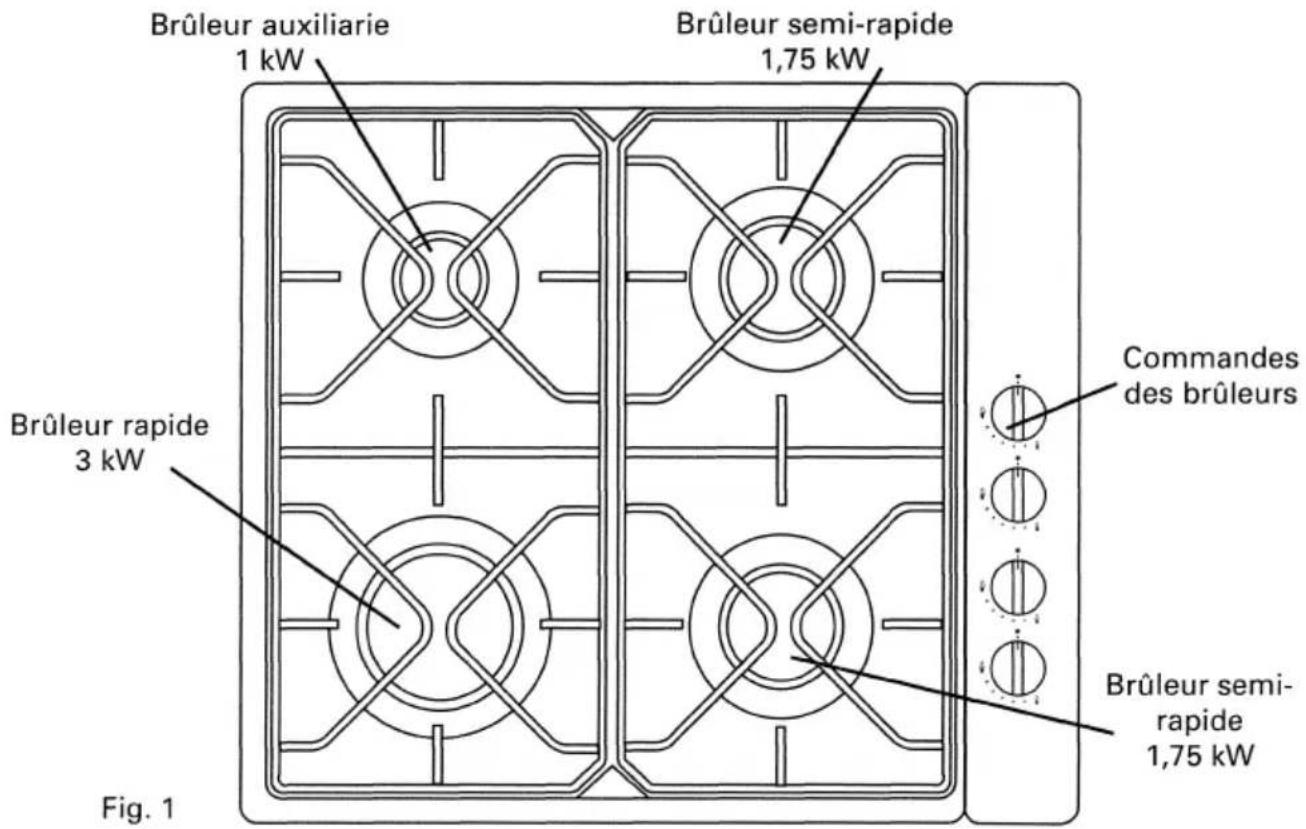

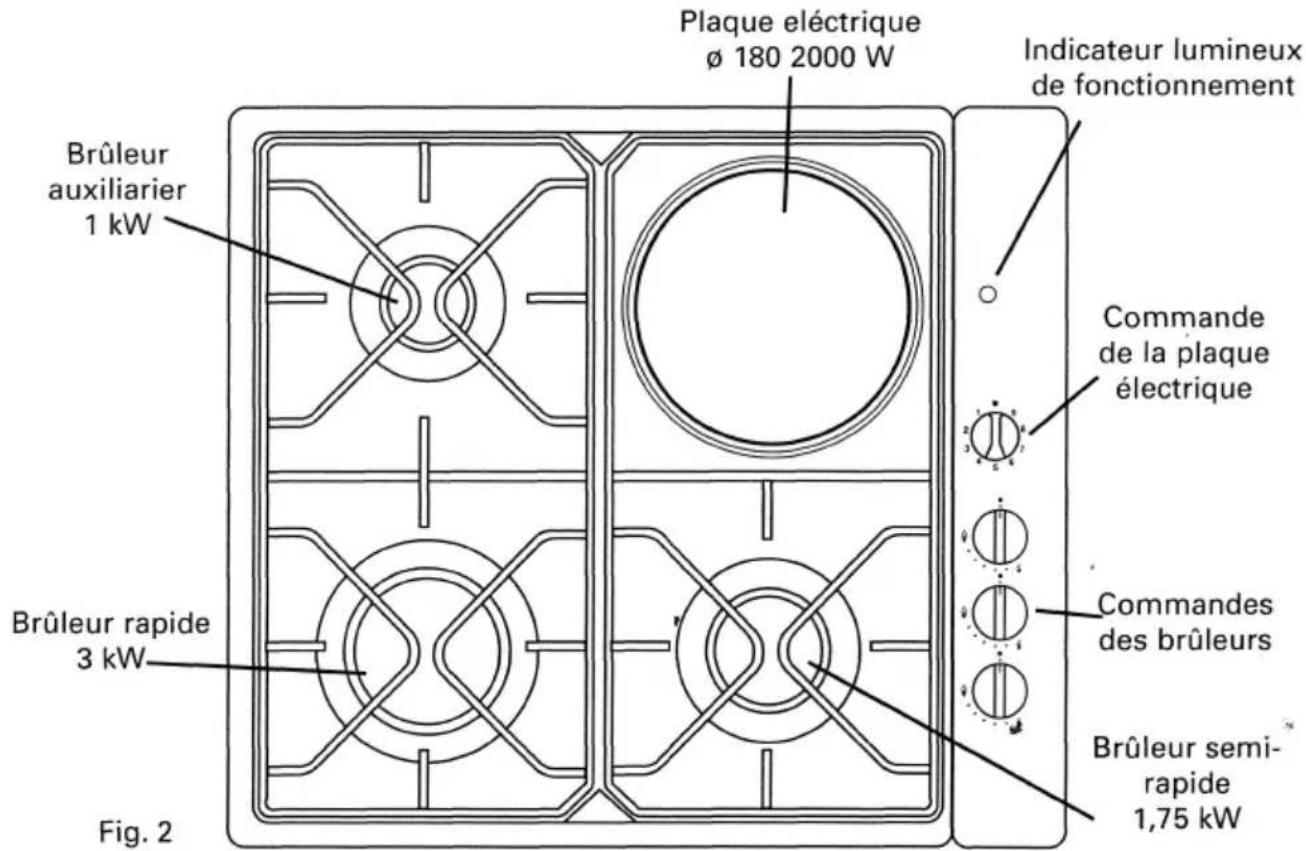

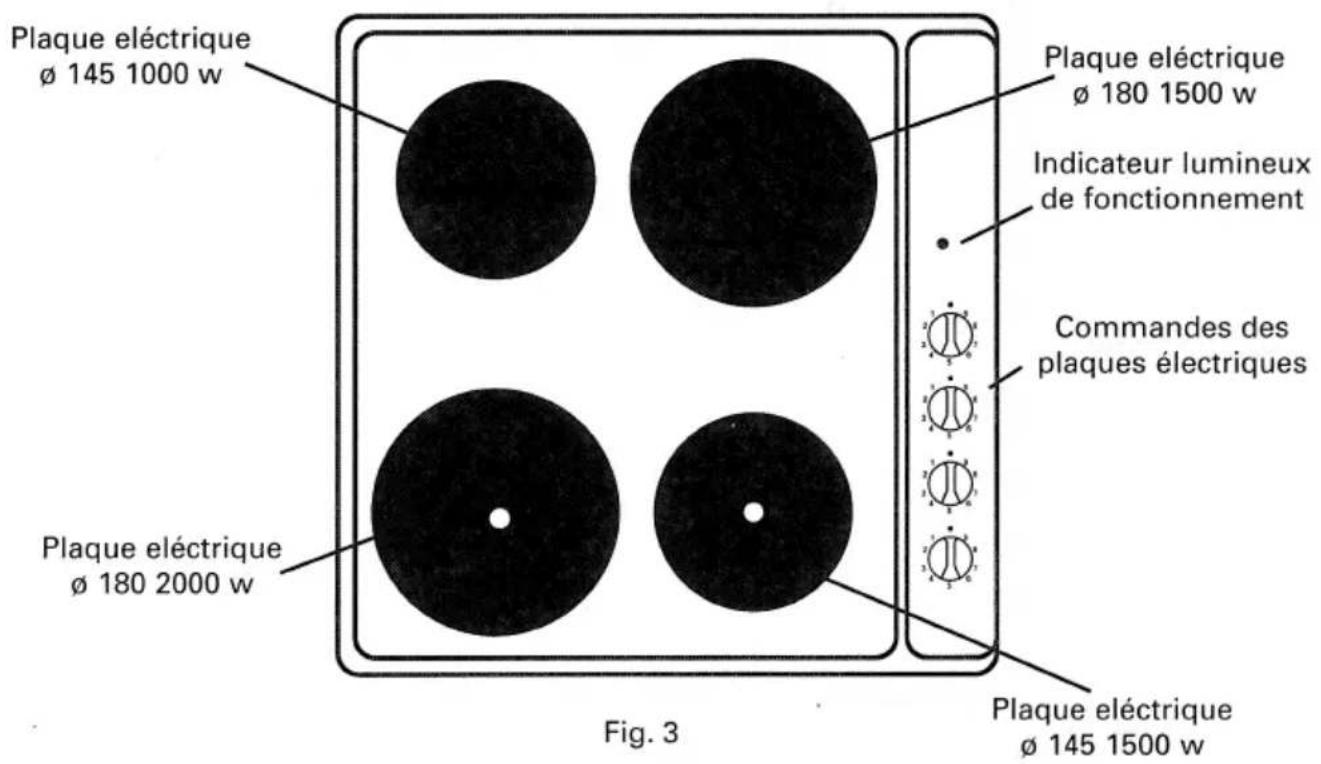

Így néz ki az új főzőlapja

Készülékleírás

A jelen utasítások különböző készülékekre vonatkoznak. Ezért kérjük,

annak megállapításához, hogy készüléke melyik modell, és hogy megismerhesse annak különleges

tulajdonságait.

Így néz ki új főzőlapja

A főzőhelyen

Gázégő

A kezelőpanelen lévő minden egyes kezelőszerv jelöléssel rendelkezik az általa vezérelt égőről.

Gyújtóval ellátott gázégő

Az égő meggyújtásához nyomja meg a kívánt égő kezelőkapcsolóját, és forgassa el balra a gyújtóállásig. Tartsa a forgókapcsolót körülbelül 5 másodpercig a gyújtóállásban. A sikeres gyújtást egy "kattanó hang" erősíti meg. Ha a készülék nem gyullad be, ismételje meg a műveletet.

Szennyezett gyújtógyertyák esetén a gyújtási folyamat nem működik megfelelően, ezért különös figyelmet kell fordítani a készülék tisztaságára. A gyújtógyertyákat rendszeres időközönként kis kefével kell megtisztítani, ügyelve arra, hogy ne sérüljenek meg.

A készülék kikapcsolásához forgassa a kezelőkapcsolót jobbra a 0 állásig (5. ábra).

Gyújtóval és gyújtásbiztosítékkal ellátott gázégők

Ha készüléke égői biztonsági szelepekkel vannak felszerelve, ezek megakadályozzák a gázszivárgást az égők véletlen kialvása esetén. A készülék meggyújtásához nyomja meg a kívánt égő kezelőkapcsolóját, és forgassa el balra a gyújtóállásig. Tartsa a forgókapcsolót körülbelül 5 másodpercig a gyújtóállásban. A sikeres gyújtást egy "kattanó hang" erősíti meg.

Ha az égő a kezelőkapcsoló elengedésekor ismét kialszik, állítsa 0 állásba, és ismételje meg a műveletet, közben a kezelőkapcsolót kissé hosszabb ideig, a "nagy láng" állásban tartva. A sikeres gyújtás után

beállítható a kívánt lángméret.

Szennyezett gyújtógyertyák esetén a gyújtási folyamat nem működik megfelelően, ezért különös figyelmet kell fordítani a készülék tisztaságára. A gyújtógyertyákat rendszeres időközönként kis kefével kell megtisztítani, ügyelve arra, hogy ne sérüljenek meg.

A készülék kikapcsolásához a kezelőkapcsolót jobbra, a 0 állásig kell elforgatni (5. ábra).

Névleges hőterhelés

Sparbrenner	1 kW
Normalbrenner	1,75 kW
Starkbrenner	3 kW

Azok az égők, amelyekkel az Ön tűzhelye fel van szerelve, gyárilag megfelelően be vannak állítva. Emiatt, ha hibát vagy rendellenességet észlel, forduljon ügyfélszolgálatunkhoz.

A gázkészülék használata során hő és pára keletkezik abban a helyiségben, ahol fel van állítva. Gondoskodni kell a konyha megfelelő szellőzéséről: hagyja nyitva a természetes szellőzést biztosító nyílásokat, vagy építsen be mechanikus szellőzőrendszert (elszívó páraelszívót).

A készülék folyamatos használata további szellőztetést tehet szükségessé, amelyet például egy ablak kinyitásával (huzat okozása nélkül) vagy a mechanikus szellőzés teljesítményének növelésével (ha a konyhája rendelkezik ilyennel) érhet el.

Az edények kiválasztása és elhelyezése

A kívánt edényt mindig az égő közepére kell helyezni a főzőlapon.

A főzőhelyen

Az edény átmérőjét a főzőlap égőjének megfelelően kell megválasztani.

Az optimális főzési eredmény érdekében ügyeljen arra, hogy a láng ne csapjon át az edény oldalán. Ezzel egyúttal elkerülhető a túlzott gázfogyasztás is. (6. ábra)

	ø des Kochgefässes (mm)
Brenner	MINIMUM	MAXIMUM
Sparbrenner (1 kW)	100	120
Normalbrenner (1,75 kW)	120	240
Starkbrenner (3 kW)	220	260

Ezenkívül ne használjon nagy átmérőjű edényeket a kezelőkapcsolók közelében lévő égőkön, mert érintkezhetnek a kapcsolókkal, ami a hőmérséklet emelkedését okozhatja ezen a területen, és károsodást idézhet elő. (7. ábra)

Elektromos főzőlapok

A főzőlap kivitelétől függően elektromos főzőlapokkal van felszerelve, amelyek vagy fokozatmentesen szabályozhatók, vagy hat különböző állású kapcsolóval vezérelhetők. A készülék első üzembe helyezése előtt a főzőlapokat mindkét esetben külön-külön körülbelül 5 percig fel kell melegíteni. Ehhez a készüléket a legmagasabb fokozatra kell állítani, és az első felmelegítés során ne helyezzen edényt a főzőlapokra. Teljesen normális, hogy ekkor füst keletkezik és kellemetlen szag szabadul fel. Az első felmelegítést kivéve a főzőlapokat semmiképpen sem szabad edény nélkül melegíteni. Csak olyan edényeket használjon, amelyeknek lapos, vastag aljuk van, és méretükben megfelelnek az adott főzőlapnak (8. ábra). Ily módon

a főzési idő és az energiafogyasztás jelentősen csökkenthető.

Gyárilag ajánlott a kezelőkapcsolót a maximális állásba hozni, majd a főzendő ételek állapotától és mennyiségétől függően később az egyik középső állásra visszakapcsolni.

A főzőlap hőtárolásának köszönhetően a főzés befejezése előtt rövid idővel kikapcsolható, hogy energiát takarítson meg. A tárolt hőnek köszönhetően a lap egyenletesen főz tovább.

Lehetőség szerint kerülje el a folyadékok túlfolyását a főzőlapra, valamint a nedves edényekkel való főzést.

Fokozatmentesen állítható elektromos főzőlapok

Ezek a főzőlapok fokozatmentesen szabályozhatók, így lehetősége van a főzési folyamathoz szükséges teljesítmény beállítására.

A főzési mód, a főzendő élelmiszer mennyisége, valamint az alábbi táblázat figyelembevételével a kezelőkapcsolót balra kell forgatni a megfelelő állásba (9. ábra). A működési visszajelző lámpa világítani kezd. A főzőlap kikapcsolásához a kezelőkapcsolót a 0 állásba kell forgatni, ekkor a visszajelző lámpa kialszik.

Fokozat

Schmelzen: Schokolade, Butter, Gelatine	1-2
Kochen von: Reis, Béchammelsoße, Ragout	4-5
Kochen von: Kartoffeln, Teigwaren, Gemüse	4-5
Dünsten von: Schmorfleisch, Wickelbraten	4-5
Dämpfen von: Fisch	5
Erwärmen und Warmhalten von vorgekochten Gerichten	2-3-4-5
Braten: Paniertes, Beefsteak, Omelett	6-7-8
Kochen und bräunen:	9

A következő esetekben a beállítást valamivel magasabbra kell venni:

• Nagy mennyiségű folyadék
• Bonyolult ételek
• Főzés fedetlen edényekkel

A főzőhelyen

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú kapcsoló vezérli, amely hat különböző teljesítményértéknek felel meg (10. ábra).

6. fokozat: Legnagyobb láng.

1. fokozat: Legkisebb láng.

Tájékoztatásul az alábbi értékeket adjuk meg:

1-es és 2-es állás: Melegítés.

3-as és 4-es állás: Erős melegítés és főzés.

5-ös és 6-os állás: Fritőz.

A tűzhely ápolása

Tisztítás és karbantartás

A tisztítást mindig kihűlt készüléken végezze.

Rácsok

A kihűlt rácsok tisztításához használjon szivacsot, vizet és szappant. Semmiképpen ne használjon súrolószert vagy éles tárgyakat.

A rövid méreteknek köszönhetően akár mosogatógépben is tisztíthatók.

Gázégők

A gázégők tisztán tartásához rendszeres időközönként a következőképpen tisztítsa őket: mártsa szappanos vízbe, és nem fémes kefével tisztítsa, hogy a lyukak és rések mindig teljesen szabadok legyenek, így biztosítva a megfelelő lángot. Újbóli használat előtt az égőket alaposan szárítsa meg. Győződjön meg arról, hogy a fedősapkák megfelelően illeszkednek az égő alapjára (11. ábra).

Elektromos főzőlapok

Ajánlott a kifolyt folyadékot nedves ruhával feltörölni, és a főzőlapokat rövid bekapcsolással megszárítani. Semmiképpen ne használjon éles tárgyakat, például fém szivacsot, kést stb. a rászáradt ételmaradékok eltávolításához.

Lehetőség szerint a főzőlap felülete ne érintkezzen sóval. Ha mégis

Ha az intenzív használat során a felvitt védőréteg feloldódott, néhány csepp olajat vagy más, megfelelő ápolószert kell a főzőlapokra dörzsölni. Súrolószereket nem szabad használni.

A fémgyűrű használat közben sárgás elszíneződést kap, ami teljesen normális. Egy hagyományos fémtisztítóval tisztítható.

Általános ápolás

Ha egy kapcsoló nehezen mozog, ne erőltesse. A javítás érdekében azonnal hívja az ügyfélszolgálatot, hogy megjavítsák vagy kicseréljék.

A zománc, üveg, alumínium vagy acél részek ápolásához szivacsot és szappanos vizet használjon, ha a készülék kihűlt. Semmiképpen ne használjon mosogatószert vagy súrolószivacsot, mert ezek megkarcolnák a zománcot. Ügyeljen arra, hogy a savas folyadékokat (citromlé, ecet stb.) a lehető leghamarabb távolítsa el a zománcról. Acélfelületek esetén speciális acéltisztító szerek használatát javasoljuk. A szert nedves ruhával vagy közvetlenül a tisztítandó felületre kell felvinni, majd puha ruhával vagy törlőkendővel fényesre kell dörzsölni.

Beépítési és beállítási utasítások

Méretek

A beépítési munkálatok megkezdése előtt ellenőrizze a konyhája méreteit, valamint a készülék befogadására szolgáló, a konyhabútorban kialakítandó nyílás méreteit. A méretek mindhárom készüléktípusnál azonosak (gázkészülékek, vegyes készülékek és elektromos készülékek) (12., 13. ábra).

Ezek a készülékek a gázkészülékekre vonatkozó EN 30-1 szabvány 3. osztálya és az elektromos háztartási készülékekre vonatkozó EN 60.335-2-6 szabvány "X" besorolása szerint építhetők be a konyhabútorba (12., 13. ábra).

Saját légkeringtetéssel rendelkező beépíthető sütők fölé telepítse ezeket a készülékeket.

Gázcsatlakozás

A telepítéssel, beállítással és más gázfajtára való átállítással kapcsolatos minden munkát kizárólag erre képzett, az ügyfélszolgálathoz tartozó szakemberek végezhetnek, a gázszolgáltatók mindenkori érvényes előírásainak és szabályzatainak betartásával.

Mielőtt a készüléket a hálózatra csatlakoztatná, ellenőrizni kell, hogy a készülék alkalmas-e a betáplálandó gázfajtára. Gyárilag a tűzhelyeink az adattáblán feltüntetett gázfajtára való csatlakozásra vannak előkészítve.

A telepítési helynek megfelelő szellőzéssel kell rendelkeznie, hogy az

égéstermékek a szabadba távozhassanak.

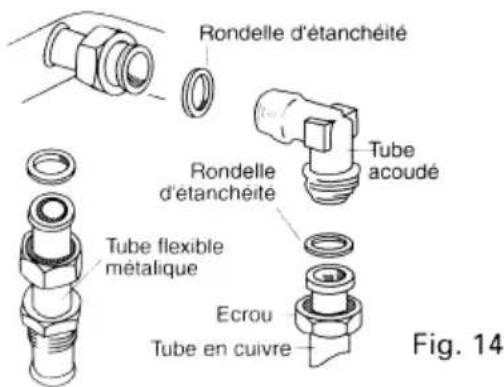

A gázbemeneti gyűjtőcső vége 1/2" menetes csőidommal rendelkezik.

A csőidomra szerelt tömítéssel a következőket érjük el:

- Merev csatlakozás. A készülékhez mellékelt rézcsővel, anyával és tömítőgyűrűvel történik (14. ábra).

- A csatlakozás fémtömlővel történik (14. ábra). Ebben az esetben kerülni kell a tömlő érintkezését a beépített egység mozgó részeivel (például fiókkal), valamint az olyan helyeken való átvezetést, amelyek könnyen eltömődhetnek.

Mindkét csatlakozási módnál ügyelni kell arra, hogy a gyárilag beállított csőidom pozíciója ne változzon.

Mindkét esetben túláramvédő szelepet kell beépíteni, amely a készülék és a gázvezeték között helyezkedik el, és hozzáférhetőnek kell lennie.

Elektromos csatlakoztatás

Az adattábla segítségével ellenőrizni kell a feszültséget és az összteljesítményt.

A készüléket az előírásoknak megfelelően földelni kell.

Az elektromos csatlakoztatást szakképzett szerelőnek kell elvégeznie, aki köteles meggyőződni arról, hogy a csatlakoztatás az adott országban érvényes előírásoknak megfelelően történt. Ezenkívül be kell tartani az adott áramszolgáltató előírásait is.

A szokásos biztonsági előírások teljesítéséhez a szerelőnek egy minden pólusra kiterjedő megszakító kapcsolót kell beépítenie, amelynek érintkezőnyílása legalább 3 mm. Ha a csatlakoztatás dugaszolóaljzaton keresztül történik, ennek a kapcsolónak a felszerelése nem szükséges, ha a

Beépítési és beállítási utasítások

készülék használója akadálytalanul hozzáfér a dugaszolóaljzathoz.

A dugós csatlakozóval ellátott készülékek csak megfelelően beépített és földelt dugaszolóaljzathoz csatlakoztathatók.

Ha a nem megfelelő földelés miatt baleset történik, a gyártó minden felelősséget elutasít.

A főzőlap teljes elektromos szerelése az érintkezősoron keresztül történik, amely a készülék alsó, hátsó részében található, és egy fedél védi.

A csatlakoztatáshoz

Vegyen egy csavarhúzót, és oldja ki a kapcsolótábla védőfedelének két csavarját (15. ábra). A főzőlap 220–230 V kétfázisú csatlakozásra előkészítve érkezik.

A négy főzőlapos kivitelnél (16. ábra) a csatlakoztatást más módon kell elvégezni; ehhez a csatlakozódobozon található utasítások szerint kell áthidalni a csatlakozósort (17. ábra).

A szerelés során először a földelővezetéket kell csatlakoztatni, amelyet szétszereléskor utoljára kell leválasztani. Csere esetén figyelembe kell venni a keresztmetszetet és a kábel típusát. A készülék csatlakoztatásához H05RR-F típusú vagy azzal egyenértékű hálózati csatlakozóvezetéket kell használni.

Gerätetyp	Kabelquerschnitt	Sicherung (amp)
GASGERÄT	3 × 0,75 mm2	2
KOMBIGERÄT	3 × 1,5 mm2	10
ELEKTROGERÄT	3 × 2,5 mm2	25

A készülék beépítése a bútorba

A kijelölt helyen a 13. ábrának megfelelő nyílást kell készíteni, amely megfelel a főzőlap méreteinek.

A vágott élek védelme

A konyhabútorok készítéséhez használt rétegelt lemez viszonylag gyorsan megduzzadhat, ha védtelenül nedvesség éri. Ezért a készített nyílás éleit speciális ragasztóval kell lezárni, hogy megvédje őket a gőz vagy a kondenzvíz hatásaitól, amelyek a munkalap alatt felgyülemlhetnek.

A főzőlap beépítése

A 6 darab "A" jelű kapcsot a 18. ábrának megfelelően kell a vágott élre felszerelni. Ügyeljen arra, hogy a kapcsok alsó éle a bútor felső élével azonos magasságban legyen.

Megjegyzés: Gránit vagy márvány kivitelű készülékeknél a következőképpen járjon el: használjon tipliket vagy hüvelyeket a rögzítőcsavarok befogadásához, vagy rögzítse az említett kapcsokat speciális ragasztóval. Ehhez olyan ragasztóanyagot kell használni, amely biztosítja a fém és a kő közötti kötést. Esetleges kibontásnál a főzőlapot egyszerűen felfelé kell nyomni.

A mellékelt öntapadó tömítést "B" a főzőlap alsó szélére kell felhelyezni (18. ábra). Ez a tömítés biztosítja a teljes munkaterület vízzáróságát, és ezáltal megakadályozza a folyadékok áthatolását.

A főzőlap most már behelyezhető az elkészített nyílásba. Egyszerre kell a végeinél lenyomni, hogy a rugókban lévő réseket be lehessen pattintani. Végül ellenőrizze, hogy a főzőlap a teljes kerülete mentén megfelelően felfekszik-e.

Beépítési javaslatok

A tűzhely közvetlen közelében lévő munkafelületnek tűzálló anyagból kell készülnie. Mind a bevont felületeknek, mind az itt használt ragasztónak hőállónak kell lenniük, hogy elkerüljük a későbbi sérüléseket. Ezenkívül be kell tartani a hátsó és oldalsó falaktól való biztonsági távolságokat a 13. ábra szerint. A készülék alatti levegő megfelelő keringésének biztosítása érdekében legalább 10 cm távolságot kell tartani a legközelebbi, alatta lévő fióktól, közbenső faltól vagy sütőtől.

Telepítési és beállítási utasítások

hőállónak kell lenniük, hogy elkerüljük a későbbi sérüléseket. Ezenkívül be kell tartani a hátsó és oldalsó falaktól való biztonsági távolságokat a 13. ábra szerint. A készülék alatti levegő megfelelő keringésének biztosítása érdekében legalább 10 cm távolságot kell tartani a legközelebbi, alatta lévő fióktól, közbenső faltól vagy sütőtől.

Ez a készülék nincs elszívóberendezéshez csatlakoztatva. Emiatt elengedhetetlen, hogy a telepítési hely megfelelő szellőzési lehetőségekkel rendelkezzen. Továbbá az égés során keletkező gázokat ki kell vezetni a szabadba. A készülék folyamatos használata esetén előfordulhat, hogy további szellőzési lehetőségekre van szükség. Ilyenkor például ablakot kell nyitni, vagy további szellőztetőberendezést kell használni. Ha van szellőztetőberendezés (például elszívóernyő), annak legalább 650 mm távolságra kell lennie a tűzhelytől.

A gázfajta cseréjének eljárása

A másik gázfajtához való hozzáigazítással kapcsolatos minden munkát kizárólag erre kiképzett, ügyfélszolgálatunkhoz tartozó szakemberek végezhetnek, a gázszolgáltatók mindenkori érvényes előírásainak és szabályainak betartásával.

Fontos: A megfelelő munkalépések elvégzése előtt a készülék gáz- és áramellátását meg kell szakítani.

A főzőlap az adattáblán feltüntetett gázfajtához való csatlakozásra van előkészítve.

Az érvényes nemzeti jogszabályoktól függően (lásd adattábla) a készülék

más gázfajtákhoz igazítható. Ehhez a következő lépéseket kell elvégezni:

a) Az égők fúvókáinak cseréje

1. Távolítsa el a rácsokat, a fedeleket és az égőtesteket. 2. Az égő alján lévő fúvókákat egyenként csavarja ki egy 7 mm-es csőkulccsal (19. ábra). 3. Szerelje be a kívánt gázfajtának megfelelő fúvókákat a típustáblázat szerint (lásd 1. táblázat), és húzza meg ütközésig a tömítettség biztosítása érdekében. A munkalépések befejezése után helyezze vissza az égőket és a rácsokat.

b) Az égők csapjainak minimális fogyasztásra történő beállítása

1. Hozza a csapokat minimális állásba. 2. Szerelje le a csapok kezelőelemeit. 3. A kezelőelemek levételekor keletkező nyíláson keresztül hozzáfér az elülső csaphoz, ahol az átállító beállítócsavar található (19., 20. ábra). Propán- és butángáz esetén a csavart ütközésig kell meghúzni. Földgáz esetén a csavart (balra) addig kell forgatni, amíg az égő megfelelő gázkimenetét meg nem találja, így a láng maximális állásban sem alszik el, sem nem húz vissza.

Gyújtásbiztosítékkal rendelkező készülékek

Ha a főzőlap biztonsági szelepekkel van felszerelve, a kisebb fogyasztás érdekében a következő műveleteket kell elvégezni:

1. Távolítsa el a rácsokat, a fedeleket és az égőtesteket.
2. Távolítsa el a főzőlap felületét. Az átállítás elvégzéséhez ki kell venni a gyújtórendszert.
3. Propán- és butángáz esetén a csavart ütközésig meg kell húzni. Földgáz esetén a csavart (balra) addig kell forgatni, amíg az égő megfelelő gázkimenete meg nem található, így a

Beépítési és beállítási utasítások

láng maximális állásban sem alszik el, sem nem visszaég. (22. ábra)

1. Szerelje vissza az összes korábban eltávolított alkatrészt.

Megjegyzés: A csapszárat a serpenyőtartóban nem szabad kicserélni. Mindig a teljes csapot cserélje ki.

Ezen munkalépések elvégzése után a különböző alkatrészeket vissza kell helyezni.

c) Helyezze el a megfelelő matricát a gázfajtára vonatkozó adatokkal, amelyre a készüléket átállították, az adattábla közelében.

Ezeknél az égőknél a primer levegőt nem kell szabályozni.

TABELLE 1BRENNEREIGENSCHAFTEN
Das Gerät darf nur an die auf dem Typenschild angegebene Gasart angeschlossen werden			GASART	G-30 BUTAN	G-31 PROPAN	G-20 ERDGAS
Nutzdruck			mbar	28	37	20
Stark-brenner	Injektormarkierung			85	85	116
	Verbrauch (Hs)	Nennverbrauch Minimumverbrauch	kW	3 ≤ 0,6	3 ≤ 0,6	3 ≤ 0,5
	Durchflußmenge bei 15°C 1.013 mbar		m3/h g/h	- 218	- 214	0,285 -
Normal brenner	Injektormarkierung			65	65	97
	Verbrauch (Hs)	Nennverbrauch Minimumverbrauch	kW	1,75 ≤ 0,35	1,75 ≤ 0,35	1,75 ≤ 0,29
	Durchflußmenge bei 15°C 1.013 mbar		m3/h g/h	- 127	- 124	0,166
Spar-brenner	Injektormarkierung			50	50	72
	Verbrauch (Hs)	Nennverbrauch Minimumverbrauch	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Durchflußmenge bei 15°C 1.013 mbar		m3/h g/h	- 72	- 71	0,095 --

Ha valami nem működik...

Nem minden felmerülő probléma esetén szükséges a vevőszolgálathoz fordulni. Sok esetben Ön is orvosolhatja a hibát. Az alábbi táblázat néhány tanácsot ad ezzel kapcsolatban.

Fontos megjegyzés:

A gáz- és elektromos működési rendszereken csak a vevőszolgálathoz tartozó szakember végezhet munkát.

Fehler	Mögliche Ursache	Abhilfe
Die elektrische Betriebsart ist gestört	Sicherung defekt	Sicherung im Sicherungskasten überprüfen und gegebenenfalls austauschen.
Die Elektrozündung funktioniert nicht ordnungsgemäß	Möglicherweise befinden sich Lebensmittel- oder Reinigungsmittelreste zwischen der Kerze und dem Brenner.	Der zwischen Kerze und Brenner befindliche Raum muß sorgfältig gesäubert werden.
Die Brennerflamme ist ungleichmäßig	Die verschiedenen, zum Brenner gehörenden Bauteile sind nicht richtig eingesetzt worden.	Die verschiedenen Bauteile ordnungsgemäß zusammensetzen.
Der Gasfluß scheint nicht normal zu sein oder Gas tritt aus	-Der Gasdurchlauf ist gesperrt, da möglicherweise die Zwischenhähne geschlossen sind.-Bei Verwendung von Gasflaschen ist diese möglicherweise leer.	-Die Zwischenhähne gegebenenfalls öffnen.-Die leere Gasflasche durch eine volle ersetzen.
Im Herdbereich ist Gasgeruch wahrzunehmen	-Einer der Hähne befindet sich in Offenstellung.-Der Zufuhrschlauch befindet sich nicht in ordnungsgemäßem Zustand.-Möglicher Gasaustritt an der Gasflaschenankopplung.	-Hähne entsprechend überprüfen.-Der Schlauch muß ausgewechselt werden.-Die Ankopplung überprüfen.
Die Sicherheitsvorrichtungen der Brenner funktionieren nicht ordnungsgemäß	-Die Ausgangsöffnungen für den Gasaustritt an den Brennern sind verschmutzt.	-Die Ausgangsöffnungen für den Gasaustritt an den Brennern gründlich reinigen.

Ha felveheti a kapcsolatot ügyfélszolgálatunkkal, kérjük, mindig adja meg a következő adatokat:

E-Nr

FD

Ezek az adatok a készülék típustábláján találhatók.

Garanciafeltételek

A készülékre érvényes garanciafeltételek azok, amelyeket a képviseletünk az adott országban, ahol a készüléket vásárolták, meghatározott. Ha szeretné, a szakkereskedő, akitől a készüléket vásárolta, szívesen elmagyarázza az egyes feltételeket és rendelkezéseket. Minden

esetben a garancia igénybevételekor a vásárlást igazoló bizonylatot be kell mutatni.

A változtatások jogát fenntartjuk.

Tartalomjegyzék

Oldal

Fontos tudnivalók 18

Mit tegyen a csomagolással és a régi készülékekkel 18

Az új készülék csatlakoztatása előtt 18

Biztonsági utasítások 18

Mit tehet a készülék károsodásának elkerülése érdekében.... 19

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Ez az Ön új főzőlapja

A készülék leírása

Főzés a főzőlapon

Gázégők

A megfelelő főzőedények kiválasztása és használata

Elektromos főzőzónák

Vigyázzon a főzőlapjára

Tisztítás és karbantartás

UTASÍTÁSOK A SZERELŐ SZÁMÁRA

Előírások és telepítési utasítások

Méretek

Gázcsatlakozás

Elektromos csatlakoztatás

A főzőlap beépítése a konyhabútor munkalapjába

A különböző gázfajtára való átállítás során elvégzendő műveletek 27

Mi történik, ha valami nem működik? 29

A garancia feltételei.... 29

Fontos

Mit tegyen a csomagolással és a régi készülékekkel

- Kérjük, gondoskodjon arról, hogy a csomagolást a környezet károsítása nélkül ártalmatlanítsa. Ezek a termékek hatékony csomagolást igényelnek a szállítás során történő védelem érdekében. Az általunk használt csomagolás azonban a lehető legminimálisabb, ami a készülékek védelméhez szükséges. A csomagolásban felhasznált összes anyag nem szennyező és teljes mértékben újrahasznosítható.

A későbbi feldolgozásuk és újrafelhasználásuk révén megtakarítás érhető el a nyersanyagokban, miközben csökken a keletkező szemét mennyisége.

- A régi készülék ártalmatlanítása előtt kérjük, gondoskodjon arról, hogy az működésképtelenné váljon. Ezután forduljon egy újrahasznosítható anyagokat gyűjtő központhoz, amely elvégzi az ártalmatlanítást. A helyi önkormányzat tájékoztatja Önt a legközelebbi központ helyéről.

Az új készülék csatlakoztatása előtt

• Mielőtt használatba veszi új készülékét, figyelmesen olvassa el a Használati útmutatót. Ez fontos biztonsági információkat, valamint a használatra és karbantartásra vonatkozó utasításokat tartalmaz.
• A következő utasítások csak azokban az országokban érvényesek, amelyeknek a szimbólumai megtalálhatók a készüléken. Ha a szimbólum nem szerepel a készüléken, akkor a műszaki utasításokhoz kell fordulni, amelyek az ország használati feltételeinek megfelelő módosításokhoz szükséges utasításokat adják meg.
• A készülék csatlakoztatása előtt ellenőrizze, hogy be van-e állítva a szállítandó gáz típusának megfelelő működésre.
• Elengedhetetlen, hogy a készüléket olyan helyen telepítsék, ahol biztosított a kötelező szellőzés.
• Nem ajánlott a készüléket olyan helyre telepíteni, ahol erős huzat van, mert az égők kialudhatnak.
• Ez a készülék a típustáblán feltüntetett gáztípushoz van beállítva. Biztonsági okokból és a hivatalos előírások betartása érdekében a telepítést és a gázátalakítást hivatalosan feljogosított technikussal végeztesse el.
• Ne nyúljon a készülék belsejéhez. Ha erre mégis szükség van, forduljon műszaki szervizünkhöz. • A készülék magas hőmérsékletet ér el. Kérjük, legyen óvatos.
• Őrizze meg ezt a Használati és Szerelési útmutatót, hogy a készülékkel együtt átadhassa, ha a tulajdonos személye megváltozik.
• Ne működtesse a készüléket, ha az sérült.

Biztonsági utasítások

• Az elektromos és gázcsatlakoztatást feljogosított személynek kell elvégeznie.
• A készüléket kötelező földelni. Ha a készülék nem megfelelő földelése miatt baleset történik, semmilyen felelősséget nem vállalunk.
• A főző- és fűtőfelületek működés közben felforrósodnak. Tartsa távol a gyermekeket.
• Az elektromos kábelek nem érintkezhetnek a főzőlap felforrósodó részeivel. Az elektromos tápvezetéket rögzíteni kell a konyhabútorhoz, hogy ne érintkezzen a sütő forró részeivel.
• Ezt a készüléket kizárólag főzésre szabad használni, soha nem fűtési célra. • A túlhevült olaj és zsír könnyen meggyulladhat. Ezért, ha olajjal vagy zsírral készít ételt, például sült krumplit, ne hagyja felügyelet nélkül a főzőlapot.

Fontos

• Meghibásodás esetén zárja el a gáz- és áramellátást. A javítást műszaki szervizünkkel végeztesse el. - A kuktafazekakat felügyelet alatt kell tartani, amíg el nem érik a kívánt nyomást. Fordítsa a szabályozó gombot maximális állásba, majd (a kuktafazék gyártójának utasításait követve) állítsa alacsonyabb fokozatra. - Ne használjon deformált aljú edényeket, amelyek instabilak az égőkön és a főzőlapokon, mert véletlenül felborulhatnak. - Mivel a készülék alsó része működés közben felforrósodhat, ajánlott minél nagyobb szellőzőteret hagyni a készülék alja és az alatta lévő fiók vagy válaszfal között.

- Ha fiók fölé szereli, győződjön meg arról, hogy a fiók nem éghető anyagból készült, és hogy nem tárolnak benne éghető tárgyakat.

Mit tehet a készülék károsodásának elkerülése érdekében

- Pontosan kövesse az ebben a könyvben leírt utasításokat.

Ez az új főzőlapja

A készülék leírása

Ezek az utasítások több különböző modellre vonatkoznak. Ellenőrizze a modelljét, hogy megtudja, mely jellemzők vonatkoznak rá.

Ez az új főzőlapja

Főzés a főzőlapon

Gázégők

A vezérlőpulton lévő minden égőszabályzó gombon fel van tüntetve, hogy melyik égőt vezérli.

Elektromos gyújtású gázégők

Egy égő meggyújtásához nyomja be a kiválasztott égő szabályzó gombját, és fordítsa balra a gyújtási állásba. Tartsa benyomva a gombot, amíg az égő lángra nem kap. A gyújtást kattanó hang jelzi. Ha az égő nem gyullad meg, ismételje meg a műveletet.

Elektromos gyújtású és biztonsági szelepes gázégők

Ha a főzőlap égői biztonsági szeleppel vannak felszerelve (amelyek elzárják a gázáramlást, ha a láng véletlenül kialszik), az égők úgy gyújthatók meg, hogy benyomja a kiválasztott égő szabályzó gombját, és balra fordítja a gyújtási állásba. Tartsa benyomva a gombot körülbelül 5 másodpercig, miután az égő lángra kapott. A gyújtást kattanó hang jelzi.

Ha az égő kialszik, amikor elengedi a gombot, fordítsa a 0 állásba, és ismételje meg a műveletet, de ezúttal, ha az égő lángra kapott, tartsa benyomva a gombot még hosszabb ideig a nagy láng állásban. Ha lángra kapott, állítsa be a lángot a szabályzó gomb elfordításával.

Ha a gyújtók piszkosak, a gyújtás nem működik megfelelően. Ezért ajánlott a készüléket nagyon tisztán tartani. Használjon kis kefét a tisztításhoz, figyelembe véve, hogy a gyújtókat nem szabad erős ütésnek kitenni.

Az égő eloltásához fordítsa a gombot jobbra, amíg el nem éri a 0 állást (5. ábra).

Névleges hőteljesítmény

Auxiliary Burner	1.0 kW
Medium-Fast Burner	1.75 kW
Fast Burner	3.0 kW

A főzőlap összes égője a gyárból való kiszállítás előtt megfelelően be van állítva. Ezért, ha bármilyen rendellenességet észlel, forduljon műszaki segítségnyújtó szolgálatunkhoz.

A gáztűzhely használata hőt és nedvességet termel abban a helyiségben, ahol felszerelik. Gondoskodjon a konyha megfelelő szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (mechanikus elszívóernyőt).

A készülék hosszan tartó, intenzív használata további szellőztetést tehet szükségessé, például nyisson ablakot (huzat nélkül), vagy növelje a mechanikus szellőztetés teljesítményét, ha van ilyen.

A megfelelő főzőedények kiválasztása és használatuk

Mindig az égő közepére helyezze az edényt.

Válasszon az égőnek megfelelő átmérőjű, lapos aljú edényt.

A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne haladja meg a használt edény alját, ezzel elkerülve a túlzott gázfogyasztást (6. ábra).

Burner	Minimumø of pan	Maximumø of pan
Auxiliary (1kW)	100 mm	120 mm
Medium-fast (1,75kW)	120 mm	240 mm
Fast (3kW)	220 mm	260 mm

Kerülje a nagyon nagy edények használatát a kezelőszervek közelében lévő égőkön, mert ha az égőre helyezik őket, érintkezhetnek a kezelőszervekkel, vagy olyan közel lehetnek hozzájuk (7. ábra), hogy a hőmérséklet emelkedik azon a területen, ami károsodást okozhat.

Elektromos főzőlap

A főzőlap típusától függően lehet végtelen szabályozású vagy hatállású szabályozógombos elektromos főzőlapja. Mindkét

Főzés a főzőlapon

esetben az első használat előtt a főzőlapokat egyenként 5 percig üresen, maximális teljesítményen kell felmelegíteni. A füst és a szag megjelenése normális, és fokozatosan eltűnik a használat során. Ettől az első alkalmatól eltekintve a főzőlapokat nem szabad edény nélkül használni.

Használjon teljesen lapos, nehéz aljú edényt, amelynek mérete illeszkedik a főzőlap átmérőjéhez (8. ábra) a minimális főzési idő és ezáltal a minimális energiafogyasztás elérése érdekében.

Javasoljuk, hogy a főzés elején a szabályozógombot maximális állásba állítsa, majd az elkészítendő étel típusától és mennyiségétől függően állítsa köztes állásba.

A tűzhely hőtároló tulajdonságának kihasználása érdekében a főzés befejezése előtt röviddel ki lehet kapcsolni, így energiát takarítva meg, mivel a főzés a tűzhelyben felhalmozódott hő miatt folytatódik.

Kerülje el, hogy folyadék fröccsenjen a tűzhely felületére, és ne helyezzen nedves edényeket rá.

Végtelen szabályozású elektromos tűzhely

Ezt a tűzhelyet egy végtelen hőszabályzó vezérli, amellyel kiválaszthatja az éppen főzött ételnek megfelelő teljesítményszintet.

Figyelembe véve a főzés típusát és az elkészítendő étel mennyiségét, és az alábbi táblázatot útmutatóként használva, forgassa el a vezérlőgombot balra (9. ábra), amíg el nem éri az elkészítendő ételnek megfelelő pozíciót. A bekapcsolásjelző lámpa világítani fog. A tűzhely kikapcsolásához forgassa a gombot az O állásba. A jelzőlámpa kialszik.

Pozíció

Melting: chocolate, butter, gelatine	1 - 2
Cooking: rice, béchamel sauce, ragouts	2 - 3
Boiling: potatoes, pasta, vegetables	4 - 5
Reheating: stews, roasts	4 - 5
Steaming: fish	5
Heating, keeping dishes warm:	2-3-4-5
Frying: cutlets, steak, omelettes	6-7-8
Cooking and browning:	9

Szükséges a tűzhelyet magasabb teljesítményszintre állítani a következő esetekben:

• Nagy mennyiségű folyadék
• Nagy mennyiségű étel
• Főzés fedetlen edényekkel

Hatállású elektromos tűzhely

Ezt a tűzhelyet egy hatállású vezérlőgomb vezérli, amely fokozatosan növeli a teljesítményt. (10. ábra).

6. pozíció: Maximális hő

1. pozíció: Minimális hő

Útmutatóként:

1. és 2. állás: gyengéd melegítés

3. és 4. állás: gyors felmelegítés és főzés

5. és 6. állás: sütés

A főzőlap gondozása

Tisztítás és karbantartás

A készüléket csak hidegen tisztítsa.

Edénytartó rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács hideg. Ne használjon dörzsölő anyagokat vagy vágóeszközöket.

Méretüknél fogva mosogatógépben is moshatók.

Gázégők

A gázégők tisztán tartásához időnként merítse őket szappanos vízbe, és tisztítsa meg nem fémes kefével, hogy a lyukak és réseken lévő szennyeződések eltávolításával a láng megfelelően égjen. Szárítsa meg őket alaposan, mielőtt visszahelyezi. A fedelek visszahelyezésekor győződjön meg arról, hogy megfelelően illeszkednek az égő alapjára (11. ábra).

Elektromos főzőlapok

Javasoljuk, hogy a főzőlapra kifolyt folyadékot nedves, puha ruhával törölje le, majd szárítsa meg úgy, hogy a főzőlapot néhány másodpercre bekapcsolja. Soha ne használjon éles tárgyakat, például fém súrolószivacsot, kést stb. a főzőlap felületére száradt étel eltávolításához.

Kerülje, hogy só kerüljön a felületre.

Ha hosszú használat után a főzőlap bevonata elkopik, ajánlott néhány csepp olajat rácseppenteni rá, vagy használja a piacon kapható karbantartó termékek valamelyikét. Ne használjon dörzsölő hatású termékeket.

Használat során a főzőlap környéke sárgás színűvé válhat. Ez normális jelenség. A tisztításához használjon rozsdamentes acél tisztítására szolgáló szereket.

Általános karbantartás

Ha valamelyik szabályozó nehezen mozog, ne erőltesse. Azonnal forduljon a hivatalos műszaki segélyszolgálathoz, amely megjavítja vagy kicseréli.

A zománc, üveg, fényes alumínium és acél felületek ápolásához használjon szivacsot és szappanos vizet, de csak akkor, ha a készülék hideg. Ne használjon dörzsölő hatású tisztítószereket vagy súrolószereket, amelyek megkarcolhatják a zománcot. Ne hagyjon savas folyadékokat (citromlé, ecet stb.) hosszú ideig a zománcon. Az ilyen anyagból készült felületekhez rozsdamentes acél tisztítószerek használata ajánlott. A terméket nedves ruhával vagy közvetlenül a tisztítandó felületre vigye fel. Puha, száraz ruhával vagy szarvasbőrrel polírozza.

Szerelési és beállítási utasítások

Méretek

A szerelési munkák megkezdése előtt ellenőrizze a főzőlap és a munkalapba vágandó kivágás méreteit. A méretek mindhárom készüléktípusnál azonosak: gáz, vegyes és elektromos (12., 13. ábra).

A gázkészülékekre vonatkozó EN 30-1 szabvány szerint a főzőlap konyhabútorba történő beépítésének lehetősége 3. osztály; a háztartási készülékekre vonatkozó EN 60.365-2-6 szabvány szerint pedig "X" osztályú (12., 13. ábra).

Ezt a készüléket csak beépített sütők felett használja, amelyek hűtőrendszerrel vannak felszerelve.

Ne szerelje be beépíthető hűtőszekrények, fagyasztók, mosogatógépek és hasonló készülékek fölé!

Sütő fölé történő beszereléskor győződjön meg arról, hogy a sütő hűtőventilátorral van felszerelve.

Gázcsatlakoztatás

A telepítéssel, beállítással és más gáztípusra történő átalakítással kapcsolatos minden munkát megfelelően képzett/illetékes személynek kell elvégeznie (A NEMZETI ELŐÍRÁSOK IRÁNYADÓAK). Ezenkívül a telepítésnek meg kell felelnie a hatályos jogszabályoknak és a gázszolgáltató által előírtaknak is.

A gázcsatlakoztatás elvégzése előtt ellenőrizze, hogy a készülék a használandó gázellátás típusára van-e beállítva. Főzőlapjaink a

gyárból a specifikációs címkén feltüntetett gáztípusra beállítva kerülnek ki.

Elengedhetetlen, hogy a készüléket olyan helyen szereljék fel, ahol biztosított a kötelező szellőzés. Szükséges, hogy az égéstermékeket elvezessék a helyiségből. Az Egyesült Királyságban a készüléket tartalmazó helyiségben a levegőellátásnak meg kell felelnie a BS 5440 szabványnak:

• Minden olyan helyiségben, ahol gázfőzőkészülék van, ajtónak, ablaknak vagy más szellőzési lehetőségnek kell lennie, amely közvetlenül a külső levegőre nyílik.
• Ha a helyiség bruttó térfogata 5 m³ és 10 m³ között van, 50 cm² szabad keresztmetszetű légbevezetőre van szükség, kivéve, ha van ajtó, amely kifelé nyílik.
• Ha a helyiség bruttó térfogata kevesebb, mint 5 m³, 100 cm² szabad keresztmetszetű légbevezetőre van szükség. • A főzőkészülékeket ellátó légbevezetőknek közvetlenül a külső levegővel kell érintkezniük.

Ha egy főzőkészüléket olyan helyiségben szerelnek fel, amely más gáz-, olaj- vagy szilárd tüzelésű készüléket is tartalmaz, a teljes szellőzési követelményekhez a BS 5440 2. részét kell figyelembe venni.

A főzőlap gázbemeneti csövének végén egy 1/2" menetes könyökidom található.

Ez a könyökidom a tömítőgyűrűvel elválasztva, a csatlakozócsővel együtt lehetővé teszi:

- Biztos csatlakozást. A főzőlap rézcsővel, anyával és tömítőgyűrűvel van ellátva (14. ábra).

- Csatlakozás fémtömlővel (14. ábra). Kerülje el, hogy ez a tömlő érintkezzen a konyhabútor mozgó részeivel (pl. fiókokkal), amelybe a készüléket beépítik. Továbbá kerülje el, hogy a tömlő olyan területeken haladjon át, amelyek hajlamosak az elzáródásra.

Bármelyik csatlakoztatás elvégzésekor kerülje el, hogy a könyökidomot elmozdítsa vagy elfordítsa a gyári pozíciójából.

Mindkét esetben hozzáférhető gázelzáró szelepet kell beépíteni a készülék és a hálózat közé.

Beépítési és szabályozási utasítások

Elektromos csatlakoztatás

Ellenőrizze a feszültséget és a teljes teljesítményt az adattáblán.

A készüléket kötelező földelni.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. Ennek a személynek biztosítania kell, hogy a csatlakoztatás az egyes országokban előírt jogszabályi rendelkezéseknek megfelelően történjen. Emellett szigorúan be kell tartani a helyi áramszolgáltató előírásait is.

A szokásos biztonsági előírások betartása érdekében a szerelőnek legalább 3 mm érintkezési távolságú, kétpólusú kapcsolóberendezést kell felszerelnie. Ez nem szükséges dugós csatlakoztatás esetén, feltéve, hogy a felhasználó könnyen hozzáfér hozzá.

A dugóval ellátott készülékeket csak földelt aljzathoz szabad csatlakoztatni.

Abban az esetben, ha a készülék nem földelt, vagy a földelés nem megfelelő, semmilyen felelősséget nem vállalunk.

Az elektromos berendezés a főzőlap aljának hátulján található általános csatlakozósávra van központosítva, és fedél védi.

A csatlakoztatáshoz:

Csavarhúzóval távolítsa el a sorkapocs fedelének 2 csavarját (15. ábra). A főzőlap kétfázisú, 220...230 voltos tápegységhez való csatlakoztatásra van beállítva.

A 4 elektromos főzőzónával rendelkező főzőlapoknál (16. ábra), ha más típusú csatlakoztatásra van szükség, használja az áthidalót az alábbi bekötési rajz szerint (17. ábra).

A telepítés során először a földelővezetéket csatlakoztassa; és a készülék szétszerelésekor azt utoljára válassza le.

Tartsa be a szükséges csatlakozóvezeték-keresztmetszetet. A készüléket a hálózathoz csatlakoztató vezetékhez H05RR-F típusú kábelt vagy azzal egyenértékűt kell használni.

MODEL	CONNECTION LEAD SECTION	FUSE (Amp)
GAS	3 × 0,75 mm2	2
MIXED	3 × 1,5 mm2	10
ELECTRIC	3 × 2,5 mm2	25

A főzőlap beépítése a konyhaszekrénybe

Vágja ki a konyhaszekrény munkalapjában a házat a megadott méretek szerint (13. ábra).

A vágási felületek védelme

A munkalapok gyártásához használt faszálak viszonylag gyorsan megduzzadnak, ha nedvesek. Ezért a vágási felületeket speciális ragasztóval fedje le, hogy megvédje őket a gőztől vagy a kondenzvíztől, amely a konyhaszekrény munkalapjának alján lerakódhat.

A főzőlap behelyezése a munkalapba

Helyezze el a 6 "A" jelű klipszet a nyílás felületére, a 18. ábrán látható módon. A klipsz aljának egy szintben kell lennie a készülék felső élével.

Megjegyzés: Gránit vagy márvány munkalapok esetén: használjon tipliket vagy perselyeket a rögzítőcsavarokhoz, vagy ragassza fel a rugós klipszeket. Ebben az esetben használjon megfelelő ragasztót a fém és a kő összeragasztásához. Ha szétszerelésre van szükség, egyszerűen nyomja felfelé a készüléket.

Helyezze el a készülékkel szállított öntapadó tömítést "B" a főzőlap alsó része köré (18. ábra). Ez a tömítés biztosítja, hogy a teljes munkalap vízálló legyen, és megakadályozza a szivárgást.

Helyezze a főzőlapot a nyílásba. Egyidejűleg gyakoroljon nyomást a főzőlap külső széleire, hogy a hornyok illeszkedjenek a rugókba vagy a rögzítőkapcsokba a készülék szélein. Ellenőrizze, hogy a főzőlap a teljes szélén alátámasztva van-e.

Javaslatok a főzőlap munkalapba történő beépítéséhez

A munkafelületnek a főzőlap közvetlen közelében lévő paneljeinek

Beépítési és szabályozási utasítások

nem éghető anyagból kell készülniük. Mind a laminált burkolatnak, mind a rögzítésére használt ragasztónak hőállónak kell lennie, hogy megelőzze a károsodást vagy romlást. Ezenkívül a hátsó faltól való távolságnak legalább 50 mm-nek, az oldalfaltól pedig 100 mm-nek kell lennie. 13. ábra.

Ez a készülék nincs elszívóberendezéssel kombinálva. Ezért elengedhetetlen, hogy a készüléket olyan helyre telepítse, ahol a kötelező szellőzési szint rendelkezésre áll. Szükséges, hogy az égéstermékeket elvezessék a területről. A készülék folyamatos használata további szellőztetést igényelhet, például nyisson ablakot vagy használjon mechanikus szellőztetést. Ha valamilyen mechanikus szellőztetéssel rendelkezik (például elszívóventilátoros páraelszívó), vegye figyelembe, hogy ezt legalább 650 mm távolságra kell elhelyezni a főzőlaptól, vagy nagyobb távolságra, ha a páraelszívó gyártója ezt javasolja.

Mivel a készülék alsó része működés közben felforrósodhat, ajánlott minél több szellőzőteret hagyni a készülék alsó része és az alatta lévő fiók vagy válaszfal között.

Ha fiók fölé szereli, győződjön meg arról, hogy a fiók nem éghető anyagból készült, és hogy éghető tárgyakat ne tároljon benne.

Eljárás más típusú gázra történő átállításhoz

A más típusú gázra történő átállítással kapcsolatos minden munkát megfelelően képzett/illetékes személynek kell elvégeznie (NEMZETI ELŐÍRÁSOK ÉRVÉNYESEK). Ezenkívül a telepítésnek meg kell felelnie a hatályos jogi normáknak, valamint a Gázszolgáltató által előírtaknak is.

Fontos: bármilyen művelet megkezdése előtt válassza le a készüléket az elektromos és gázellátásról.

A főzőlap a specifikációs címkén feltüntetett gáztípusra van beállítva.

Attól függően, hogy az Ön országában hatályos előírások mit engedélyeznek (lásd a műszaki adatok címkét), ez a főzőlap más típusú gázra is átállítható. Ehhez hajtsa végre a következő eljárást:

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

a) A főzőlap égőfúvókáinak cseréje

1. Távolítsa el a lábastartó rácsokat, a fedeleket és az égőtestet.
2. Csavarja ki és távolítsa el az egyes égők alján található fúvókákat egy 7 mm-es csőkulccsal (19. ábra).
3. Szerelje be azokat a fúvókákat, amelyek megfelelnek annak a gáztípusnak, amelyre a főzőlapot átállítja, a műszaki adatok táblája szerint (lásd az 1. táblázatot), majd húzza meg biztonságosan a csavart, hogy biztosítsa a tömítettséget.

Miután elvégezte az eljárás összes lépését, szerelje vissza az égőket és a lábastartó rácsokat.

b) A minimális lánghelyzet beállítása a főzőlap égőin

1. Állítsa a vezérlőket minimális állásba.
2. Távolítsa el a vezérlőgombot.
3. A vezérlőgomb eltávolítása után a nyíláson keresztül hozzáfér a belső részhez. Itt található a bypass beállítócsavar (20. és 21. ábra). Propán- és butángáz esetén húzza meg a csavart biztonságosan. Földgáz és városi gáz esetén forgassa a csavart az óramutató járásával ellentétes irányba, amíg a láng mintázata megfelelő nem lesz, és amikor a gázpozíciót gyorsan minimumról maximumra állítja, az égő nem alszik ki és nem visszacsap.

Biztonsági szelepes főzőlapok

Ha a főzőlapja biztonsági szelepekkel rendelkezik, a minimális lánghelyzet beállításához a következő lépéseket kell követni:

1. Távolítsa el a lábastartó rácsokat, a fedeleket, az égőtesteket és a vezérlőgombokat.
2. Távolítsa el a főzőlap felületét. A gyújtórendszert is el kell távolítani a "bypass" eléréséhez.

Telepítési és szabályozási utasítások

1. Propán- és butángáz esetén szorosan húzza meg a csavart. Földgáz és városi gáz esetén forgassa el a csavart az óramutató járásával ellentétes irányba, amíg a lángkép megfelelő nem lesz, és amikor a gázcsapot gyorsan minimumról maximumra állítják, az égő nem alszik el és nem visszacsap (22. ábra).
2. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a gázcsap tengelyét. Ha hiba van, cserélje ki az egész csapot.

Miután mindez elkészült, szerelje vissza az alkatrészeket.

c) Ragassza fel az átalakított készülék gáztípusát jelző címkét az adattábla közelébe.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

TABLE 1BURNER CHARACTERISTICS
The appliance should be used with the types of gas indicated on data plate			GAS TYPE	G-30 BUTANE	G-31 PROPANE	G-20 NATURAL	G-110 CITY GAS
Application pressure			mbar	28	37	20	8
Fast burner	Jets calibre			85	85	116	260
	Heat input (Hs)	Rated Reduced	kW	3 ≤0,6	3 ≤0,6	3 ≤0,5	3 ≤0,5
	Gas flow 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-	0,683-
Medium-fast burner	Jets calibre			65	65	97	190
	Heat input (Hs)	Rated Reduced	kW	1,75 ≤0,35	1,75 ≤0,35	1,75 ≤0,29	1,75 ≤0,29
	Gas flow 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166-	0,398-
Auxiliary burner	Jets calibre			50	50	72	145
	Heat input (Hs)	Rated Reduced	kW	1 ≤0,33	1 ≤0,33	1 ≤0,33	1 ≤0,33
	Gas flow 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095-	0,227-

Mi történik, ha valami nem működik?

Nem mindig szükséges a szervizt hívni. Sok esetben saját maga is megoldhatja a problémát. Az alábbi táblázat tanácsokat ad néhány problémára vonatkozóan:

Fontos megjegyzés: Csak szakképzett/illetékes személyek végezhetnek munkát a gáz- és elektromos működési rendszeren.

What if...?	Probable cause	Solution
... there is a general electrical fault?	Faulty fuse	Check the fuse in the fuse box and change it if it has blown.
... the electric ignition does not work?	There could be food or cleaner residues between the spark plug and the burners.	The space between the spark plug and the burners must be cleaned carefully.
... the burner flame is not uniform?	The parts of the burner have not been correctly replaced, or may be dirty.	Position the parts of the burners correctly. Ensure cleanliness
... the gas flow does not seem to be normal, or there is no gas flow?	-The gas flow is closed at intermediate cocks.-If the gas is supplied from a bottle, this could be empty.	-Open the possible intermediate cocks.-Replace the gas bottle with a full one.-If unable to stop leak/smell turn off gas supply.
... there is a smell of gas in the kitchen?	-One of the gas controls is open.-Possible leak at the gas bottle connection.	-Check..-Ensure that the connection is correct.
... the burner safety valves do not connect?	-Soot has accumulated at the ends of the thermocouple.-The holes in the burners through which the gas flows are dirty.	-Clean away the soot.-Clean the holes through which the gas flows.

Ha fel kell vennie a kapcsolatot a szervizzel, kérjük, adja meg a következő információkat:

E-Nr

FD

Ez az információ a készülék adattábláján található.

Garancia feltételei

A készülék garanciális feltételeit a cégünket abban az országban képviselő szervek határozzák meg, ahol a készüléket vásárolták. Szükség esetén a kereskedő vagy a szervezet, akitől a készüléket vásárolta, készséggel áll rendelkezésére a részletekkel.

Minden körülmények között elengedhetetlen, hogy a felhasználó a vásárlást igazoló dokumentumot bemutassa a garancia érvényesítéséhez.

A gyártó fenntartja a jogot bármilyen módosítás elvégzésére.

Tartalomjegyzék

Oldal

Fontos tudnivalók 31

A csomagolás kezelése és a készülékek megsemmisítése ..... 31

Az új készülék csatlakoztatása előtt 31

Biztonsági utasítások 31

Az Ön hozzájárulása a készülék sérülésének megelőzéséhez 32

HASZNÁLATI ÚTMUTATÓ

Így néz ki az új főzőlapja 33

A készülék leírása 33

Főzés a főzőlapon 35

Gázégők 35

Hogyan válasszuk ki az edényeket, és hogyan helyezzük el őket 35

Elektromos főzőlapok 36

A főzőlap karbantartása 37

Tisztítás és karbantartás 37

UTASÍTÁSOK A SZERELŐNEK

Utasítások a telepítéshez és a beállításhoz 38

Méretek 38

Gázcsatlakoztatás 38

Elektromos csatlakoztatás 38

A főzőlap beépítése egy bútordarabba 39

A gázfajta megváltoztatásához szükséges műveletek 40

Mi történik, ha valami nem működik? 42

Garancia feltételei 42

Pontok, amelyekre figyelnie kell

A csomagolás kezelése és a készülékek ártalmatlanítása

- Ügyeljen arra, hogy a csomagolást megfelelően kezelje, hogy ne szennyezze a környezetet: Termékeink szállításához hatékony védőcsomagolásra van szükség. Ezzel kapcsolatban a feltétlenül szükségesre szorítkozunk. Az általunk használt összes csomagolóanyag nem tartalmaz a környezetet szennyező elemeket, és tökéletesen újrahasznosítható. Utólagos kezeléssel és újrafelhasználással nyersanyagokat takaríthatunk meg, és így csökkenthető a hulladéktermelés.

- Mielőtt megszabadulna egy készüléktől, ügyeljen arra, hogy azt megfelelően használhatatlanná tegye. Ezután adja le egy újrahasznosítható anyagok gyűjtőhelyén. A lakóhelyéhez legközelebbi gyűjtőhelyek adatait az önkormányzat tudja megadni.

Az új készülék csatlakoztatása előtt

• Mielőtt elkezdené használni új készülékét, figyelmesen olvassa el a használati utasítást. Az fontos információkat tartalmaz a biztonságáról, valamint a használatáról és karbantartásáról.
• Ezek az utasítások csak akkor érvényesek, ha az ország szimbóluma szerepel a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor a műszaki leíráshoz kell fordulni, amely megadja a szükséges utasításokat a készüléknek az ország használati feltételeihez való igazításához.
• Mielőtt egy készüléket a hálózatra csatlakoztatna, ellenőrizze, hogy készen áll-e annak a gáztípusnak a fogadására, amellyel üzemeltetni fogják.
• Elengedhetetlen, hogy a helyiség, ahol a készüléket felszerelik, rendelkezzen az előírt szellőzéssel.
• Jobb, ha nem telepíti a készüléket olyan helyekre, ahol erős légáramlatok keletkeznek, mert az égők kialudhatnak.
• Ez a készülék a gyárból a jellemző adattáblán feltüntetett gázra beállítva kerül ki. A nagyobb biztonság érdekében és a hatályos előírások betartásához bízza a telepítést és a gázátalakítást hivatalosan feljogosított technikusra.
• Ne nyúljon a készülék belsejéhez. Ha szükséges, forduljon műszaki szervizünkhöz.
• Ezek a készülékek magas hőmérsékletet érnek el. Óvatosan járjon el.
• Őrizze meg a használati és szerelési utasításokat, hogy azokat a készülékhez mellékelhesse, ha az gazdát cserél.
• Ne indítson el egy rossz állapotban lévő készüléket.

Biztonsági utasítások

• A hálózati és gázcsatlakozásokat csak arra feljogosított személyzet végezheti.
• A készüléket kötelező földelt csatlakozóaljzathoz csatlakoztatni. Baleset esetén minden felelősséget elhárítunk magunktól, ha nincs földelés, vagy az hibás.
• A fűtő- és főzőfelületek működés közben felforrósodnak. Soha ne engedje, hogy gyermekek a közelükbe menjenek.
• Az elektromos kábelek soha nem érintkezhetnek a felforrósodó felületekkel.
• A tápkábelt rögzíteni kell a bútorhoz, hogy elkerülje a sütő forró részeivel való érintkezést.

Pontok, amelyekre figyelnie kell

- A készüléket csak ételek elkészítésére használja, soha ne fűtésre.

- A túlhevített zsírok és olajok könnyen meggyulladhatnak. Ezért az olajjal és zsírral történő főzést csak felügyelet mellett végezze.

- Meghibásodás esetén kapcsolja ki a készülék gáz- és elektromos ellátását. A javításhoz hívja a műszaki ügyfélszolgálatunkat.

- A gyorsfőző edényeket folyamatosan felügyelni kell, amíg el nem érik a megfelelő nyomást. Állítsa a főzést maximális fokozatra, majd (a gyorsfőző gyártójának utasításait követve) állítsa alacsonyabb fokozatra.

- Ne helyezzen deformált, instabil edényeket az égőkre és a főzőlapokra, hogy elkerülje azok véletlen felborulását.

Az Ön hozzájárulása a készülék károsodásának megelőzéséhez

- Pontosan kövesse a jelen tájékoztatóban szereplő utasításokat.

Így néz ki az új főzőlapja

A készülék leírása

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg a modellt, amely

az Ön birtokában van, és vegye figyelembe az újonnan vásárolt modell jellemzőit.

Így néz ki az új főzőlapja

Főzés a főzőlapon

Gázégők

A kezelőpanelen lévő minden egyes működtető gomb jelzi, hogy melyik égőt vezérli.

Beépített gyújtóval ellátott gázégők

Egy égő begyújtásához nyomja meg a kiválasztott égő vezérlőgombját, és forgassa el balra, amíg a gyújtópozícióba nem kerül. Tartsa lenyomva a gombot körülbelül 5 másodpercig ebben a pozícióban. A gyújtást egy "kattanás" hang jelzi. Ha a gyújtás nem történt meg, ismételje meg a műveletet.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Ezért maximális tisztaság ajánlott. Ehhez használjon egy kis kefét, és ne feledje, hogy a gyújtógyertya nem szenvedhet erős ütéseket.

Az eloltáshoz forgassa a vezérlőgombot jobbra a 0 pozícióba (5. ábra).

Gyújtóval és biztonsági berendezéssel ellátott gázégők

Ha a főzőlapja olyan égőkkel van felszerelve, amelyek biztonsági szelepekkel rendelkeznek, amelyek megakadályozzák a gáz kiáramlását az égők véletlen kialvása esetén, a begyújtáshoz nyomja meg a gyújtógombot, majd nyomja meg és forgassa el a kiválasztott égő vezérlőgombját balra, a gyújtópozícióig. Tartsa a vezérlőgombot ebben a pozícióban még körülbelül 5 másodpercig. A gyújtást egy "kattanás" hang jelzi.

Ha a gomb elengedésekor az égő kialszik, forgassa a vezérlőgombot a 0 pozícióba, és kezdje újra a műveleteket, de ezúttal tartsa hosszabb ideig lenyomva a vezérlőgombot nagy láng pozícióban, miután az égő begyújtott. Ezután állítsa be a lángot a kívánt pozícióra.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Maximális tisztaság

Ezért ajánlott. Ehhez használjon kis kefét, és ne feledje, hogy a gyertya nem szenvedhet erős ütéseket.

Az eloltáshoz forgassa a vezérlőgombot jobbra a 0 állásig. (5. ábra).

Névleges fogyasztás

Brûleur auxiliaire	1 KW
Brûleur semi-rapide	1,75 KW
Brûleur rapide	3 KW

A főzőlap égői gyárilag tökéletesen be vannak állítva, ezért ha bármilyen rendellenességet észlel, hívja Műszaki Szolgálatunkat. A gázfőző berendezés használata hőt és nedvességet termel a helyiségben, ahol fel van szerelve. Ügyeljen a konyha megfelelő szellőzésére: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (mechanikus elszívó). A készülék intenzív és hosszan tartó használata további szellőztetést tehet szükségessé, például ablaknyitással, vagy hatékonyabb szellőztetést, például a mechanikus szellőztetés teljesítményének növelésével, ha van ilyen.

Hogyan válasszuk ki és helyezzük el az edényeket

Mindig az edényt a főzőzóna égőjének közepére helyezze. Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően. A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne érjen túl az edény szélén, így elkerülve a túlzott gázfogyasztást. (6. ábra)

Brûleur	ø minimum du récipient	ø maximum du récipient
Auxiliaire (1kW)	100 mm	120 mm
Semi-rapide (1,75kW)	120 mm	240 mm
Rapide (3kW)	220 mm	260 mm

Főzés a főzőlapon

Kerülje a túl nagy átmérőjű edények használatát a vezérlőgombokhoz közeli égőkön, mert ha az égő közepére helyezik őket, hozzáérhetnek a vezérlőkhöz, vagy túl közel kerülhetnek azokhoz (7. ábra), és megemelhetik a hőmérsékletet azon a helyen, ami károsodást okozhat.

Elektromos főzőlapok

A főzőlap típusától függően lehetnek végtelen szabályozású elektromos főzőzónák, vagy hatállású kapcsolóval vezérelt főzőzónák. Mindkét esetben, mielőtt először használná a főzőzónákat, melegítse fel őket egyesével 5 percig, edény nélkül, a szabályozót maximális teljesítményre állítva. Ez idő alatt normális, hogy füst és szagok jelennek meg; ezek a használat során eltűnnek. Ettől az első bemelegítéstől eltekintve ne melegítse a főzőzónákat edény nélkül.

Használjon tökéletesen lapos, vastag aljú edényt, amelynek mérete a leginkább megfelel az adott főzőzónának (8. ábra) a minimális főzési idő és minimális fogyasztás elérése érdekében.

Javasoljuk, hogy a főzés elején a vezérlőgombot maximális állásba helyezze, az ételek mennyiségétől és minőségétől függően; majd ezt követően váltson köztes fenntartó állásba.

Annak érdekében, hogy kihasználja a főzőzóna hőtehetetlenségét, kicsit a főzés befejezése előtt ki lehet kapcsolni, és így energiát takaríthat meg, mivel a főzés a főzőzónában felhalmozott hőnek köszönhetően folytatódik.

Kerülje a folyadékok kifröccsenését a főzőlap felületére, és ne dolgozzon rajta nedves edényekkel.

Végtelen szabályozású elektromos főzőlapok

Ezeket a főzőlapokat egy végtelen energia-szabályozó vezérli, amelynek segítségével

kiválaszthatja az ételének megfelelő teljesítményt.

Figyelembe véve a főzési módot, az étel mennyiségét, és az alábbi táblázatot használva, forgassa a vezérlőgombot balra (9. ábra) az ételének megfelelő pozícióba. A működésjelző lámpa világítani fog. A főzőlap kikapcsolásához forgassa a vezérlőgombot a 0 pozícióba. A működésjelző lámpa kialszik.

Pozíció

Olvasztás: Csokoládé, vaj, zselé 1-2

Főzés: Rizs, besamel, ragú 2-3

Főzés: Burgonya, tészta, zöldségek 4-5

Párolás: Pörkölt, sült 4-5

Gőzölés: Hal 5

Melegítés, melegen tartás: Elkészített ételek 2-3-4-5

Sütés: Rántott hús, steak, omlett 6-7-8

Forralás és pirítás 9

Magasabb beállítás szükséges a következő esetekben:

- jelentős mennyiségű folyadék

- nagy ételek elkészítése

- főzés fedetlen edényekben.

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatállású kapcsoló vezérli, amely fokozatos teljesítményt biztosít. (10. ábra).

6. fokozat: maximális hő

1. fokozat: minimális hő

Tájékoztatásul a következőket ajánljuk:

1. és 2. fokozat: melegítés

3. és 4. fokozat: erős melegítés és főzés

5. és 6. fokozat: sütés.

A főzőlap karbantartása

Tisztítás és karbantartás

A főzőlap tisztítását mindig akkor végezze, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács hideg. Soha ne használjon súrolószereket vagy éles tárgyakat.

Gázégők

A gázégők tisztán tartásához időnként tisztítsa meg őket, szappanos vízbe merítve és nem fém kefével dörzsölve, hogy a lyukak és hornyok szabadok maradjanak, és megfelelő lángot adjanak. Használat előtt alaposan szárítsa meg őket. Győződjön meg arról, hogy a fedelek megfelelően illeszkednek az égő alapjára. (11. ábra).

Elektromos főzőlapok

Használat során a körvonal gyűrűje megsárgul, ez normális. A tisztításhoz használjon rozsdamentes acél tisztítószerét. Javasoljuk, hogy minden kifolyt folyadékot távolítson el egy enyhén nedves puha ruhával, és kapcsolja be a főzőlapot néhány pillanatra, hogy megszáradjon. Soha ne használjon éles tárgyakat, például fém szivacsot, kést stb. a megkeményedett ételmaradékok eltávolítására a felületről.

Lehetőség szerint kerülje a só érintkezését a főzőlap felületével. Ha a hosszan tartó használat eltávolította a főzőlapok bevonatát, ajánlott néhány csepp olajat vagy más, a piacon szokásos karbantartó terméket permetezni a felületre. Ne használjon súrolószereket.

Általános karbantartás

Ha egy csap beszorult, ne erőltesse. Azonnal hívja a Hivatalos Műszaki Szolgálatot, hogy elvégezze a javítást vagy cserét.

A zománc, az üveg, a fényes alumínium vagy az acél részek megőrzéséhez használjon szivacsot és szappanos vizet, de csak akkor, ha a készülék jól lehűlt. Ne használjon súroló hatású tisztítószereket vagy szivacsokat, amelyek megkarcolhatják a zománcot. Ne hagyjon savas folyadékokat (citromlé, ecet stb.) hosszú ideig a zománcon. Rozsdamentes acél felületekhez rozsdamentes acél tisztítószerek használatát javasoljuk. Vigye fel a terméket nedves ruhával vagy közvetlenül a tisztítandó felületre. Fényesítse puha, száraz ruhával vagy szarvasbőrrel.

Telepítési és beállítási utasítások

Méretek

A telepítési műveletek megkezdése előtt ellenőrizze a főzőlapok méreteit, valamint a bútor felső részén kialakítandó nyílás méreteit. A méretek mindhárom típusra közösek: gáz, vegyes és elektromos (12., 13. ábra).

A főzőlap elhelyezésének lehetősége a bútorban, a gázkészülékekre vonatkozó EN 30-1 szabványnak megfelelően 3. osztály, és az EN 60.335-2-6 háztartási készülékekre vonatkozó szabványnak megfelelően "X" osztályú. Ez azt jelenti, hogy a készüléket el kell távolítani a helyiség oldalfalaitól. Szerelje ezt a készüléket egy beépített sütőre, saját hűtéssel (12., 13. ábra).

Gázcsatlakozás

Il faut absolument que toutes les opérations relatives à l'installation, au réglage et à l'adaptation à un autre type de gaz soient réalisées par le personnel autorisé de notre Service technique, afin de respecter les normes en vigueur et les prescriptions des compagnies de gaz.

En France :

- Arrêté du 2 août 1977. Règles Techniques et de Sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.

- Norme DTU P 45-204. Installations de gaz (anciennement DTU n° 61-1 Installations de gaz Avril 1982 + Additif n° 1 Juillet 1984).

- Règlement Sanitaire Départemental.

Avant de connecter l'appareil au réseau, il faut vérifier qu'il est préparé pour le type de gaz qui va l'alimenter. Nos cuisinières sortent de l'usine prêtes à fonctionner avec le type de gaz indiqué sur la plaque de caractéristiques.

Il est indispensable que l'endroit où l'appareil va être installé dispose d'une aération réglementaire. À cette fin, il est nécessaire que les restes de la combustion soient évacués à l'extérieur.

L'extrémité du collecteur d'entrée de la plaque de cuisson à gaz est pourvue d'un coude en pas de vis de 1/2".

Ce coude, accompagné d'un joint intercalé, permet :

- la connexion rigide. Un tuyau en cuivre, un écrou et un joint d'étanchéité sont fournis avec la

plaque de cuisson (Fig. 14).

- Connexion par un tuyau métallique flexible (Fig. 14). Dans le cas d'une connexion de ce type, il faut éviter le contact de ce tuyau avec les parties mobiles du meuble encastré (par exemple, un tiroir), et son passage par des espaces susceptibles de se boucher.

Dans toutes les connexions, on doit éviter de déplacer ou de tourner le coude, de la position qu'il avait en sortant de l'usine.

Dans les deux cas, il faut intercaler un robinet d'arrêt accessible, entre l'appareil et l'entrée de gaz du réseau.

Branchement électrique

Ellenőrizze a feszültséget és a teljes teljesítményt az adattáblán.

A készüléket kötelező földelt csatlakozóaljzathoz csatlakoztatni.

Szerelési és beállítási útmutató

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. Meg kell győződnie arról, hogy a csatlakoztatás az ország törvényi előírásainak megfelelően történt. Ezenkívül a helyi áramszolgáltató vállalat rendelkezéseit is maradéktalanul be kell tartani.

Franciaországban:

- NF C 15-100 szabvány. Kisfeszültségű elektromos berendezések – Szabályok.

A szokásos biztonsági előírások betartása érdekében a szerelőnek egy minden pólusra kiterjedő leállítókapcsolót kell előirányoznia, legalább 3 mm-es érintkezőnyílással. Ez nem szükséges csatlakozóaljzaton keresztüli csatlakoztatás esetén, ha az a felhasználó számára hozzáférhető.

A csatlakozódugóval ellátott készülékeket csak megfelelően felszerelt csatlakozódobozokhoz és földelt csatlakozóaljzatokhoz szabad csatlakoztatni.

Nem vállalunk felelősséget olyan balesetekért, amelyeket a földelés hiánya vagy annak hibája okoz.

A főzőlap teljes elektromos rendszere egy központi sorkapocsra van összpontosítva, amely a főzőlap hátuljának alsó részén található, és fedéllel van védve.

A csatlakoztatáshoz

Csavarhúzóval távolítsa el a csatlakozósorkapocs védőfedelének 2 csavarját (15. ábra).

A főzőlap gyárilag 220...230 V-ra és 2 fázisra van előkészítve.

A 4 főzőzónás főzőlap esetén (16. ábra), ha más típusú csatlakoztatásra van szükség, használja a sorkapocs hídját a csatlakozási táblázat szerint (17. ábra).

A szerelés során először a földelővezetéket csatlakoztassa, és a szétszereléskor utoljára csatlakoztassa le. Tartsa be a csatlakozókábel szükséges keresztmetszetét és típusát.

A készülék hálózati csatlakoztatásához használt kábelnek H05RR-F típusúnak vagy azzal egyenértékűnek kell lennie.

MODELE	SECTION DU CABLE	CALIBRE DU FUSIBLE (Amp)
GAZ	3 X 0,75 mm2	2
MIXTE	3X 1,5 mm2	10
ELECTRIQUE	3X 2,5 mm2	25

A főzőlap beépítése a bútorba

Végezze el a szükséges méretű kivágást a munkalapon (13. ábra).

A kivágások védelme

A bútorok vagy munkalapok készítéséhez használt faforgácslapok viszonylag gyorsan megduzzadnak, ha nedvességgel érintkeznek. Ezért kenjen be speciális ragasztóval a kivágás felületeit, hogy megvédje azokat a gőztől vagy a lecsapódó víztől, amely a konyhabútor munkalapja alatt lerakódhat.

Beépítés a bútorba

Helyezze el a 6 darab "A" kapcsot a kivágás felületén a 18. ábrán látható módon, a kapocs alsó oldalának a bútor felső szélével azonos magasságban kell lennie.

Megjegyzés: Gránit vagy márvány munkalapok esetén: használjon tipliket vagy anyacsavarokat a tartócsavarokhoz, vagy ragassza fel a kapcsokat.

Ehhez használjon fémet kőhöz ragasztó ragasztót. Ha szétszerelésre lenne szükség, elegendő lenne a készüléket felfelé tolni.

Helyezze fel a készülékkel szállított öntapadó tömítést "B" a főzőlap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza a beszivárgást.

Helyezze be a főzőlapot a kivágásba. Gyakoroljon egyidejű nyomást a

Utasítások a telepítéshez és a beállításhoz

végekre, hogy a hornyok a rugóba illeszkedjenek.

Győződjön meg arról, hogy a főzőlap teljes kerületén megfelelően felfekszik.

Ajánlások a beépítéshez

A munkafelületen, a főzőlap közvetlen közelében elhelyezkedő panelek nem éghető anyagból készüljenek. Mind a laminált burkolatoknak, mind az azokat rögzítő ragasztónak hőállónak kell lenniük a károsodás elkerülése érdekében. Ezenkívül be kell tartani a hátsó fal és az oldalfalak távolságát, amelyeket a 13. ábra mutat. A készülék alatti levegő megfelelő áramlásának biztosításához legalább 10 cm-es rést kell hagyni bármely fiók, közbenső fal vagy sütő alatt, amely alá kerülhet.

Ez a készülék nincs csatlakoztatva elszívó berendezéshez. Ezért elengedhetetlen, hogy a helyiség, ahol a készüléket felszerelik, rendelkezzen az előírt szellőzéssel. Ehhez az égésgázokat a szabadba kell tudni vezetni. A készülék folyamatos használata további szellőztetést igényelhet, például ablaknyitást vagy mechanikus szellőztetés használatát. Ha mechanikus szellőztetéssel rendelkezik (például elszívóval), ne feledje, hogy annak legalább 650 mm távolságra kell lennie a főzőlaptól.

A készülék alatti levegő megfelelő áramlásának biztosításához legalább 10 cm-es rést kell hagyni bármely fiók, közbenső fal vagy sütő alatt, amely alá kerülhet.

A gáz típusának megváltoztatásához szükséges műveletek

Elengedhetetlen, hogy a más típusú gázra történő átállítással kapcsolatos összes műveletet a Műszaki Szolgálatunk felhatalmazott személyzete végezze el, betartva a

hatályos előírásokat és a gázszolgáltatók előírásait.

Fontos: Minden beavatkozás előtt kapcsolja ki a készülék gáz- és elektromos ellátását.

A főzőlap az adattáblán feltüntetett gáztípushoz van előkészítve.

Amennyiben az Ön országában hatályos előírások lehetővé teszik (lásd az adattáblát), ez a főzőlap más gáztípusokkal való működésre is átállítható. Ehhez a következő műveleteket kell elvégeznie:

a) A főzőlap égőinek fúvókáinak cseréje.

1.- Távolítsa el a rácsokat, a fedeleket és az égőtestet

2.- Csavarja ki és távolítsa el az egyes égők alján található fúvókákat egy 7 mm-es csőkulccsal. (19. ábra)

3.- Szerelje fel a kívánt gáznak megfelelő fúvókákat a jellemzők táblázata szerint (lásd 1. táblázat), és húzza meg teljesen a tömítettség biztosítása érdekében.

A műveletek elvégzése után szerelje fel az égőket és a rácsokat.

b) A főzőlap égőcsapjainak csökkentett fogyasztásának beállítása

1.- Állítsa a csapokat minimum állásba.

2.- Szerelje le a csapok vezérlőgombjait.

3.- A csaphoz a vezérlőgombok eltávolítása után keletkezett nyíláson keresztül férünk hozzá, ahol a "by-pass" beállítócsavar található (19., 20. ábra). Propán és bután esetén a csavart teljesen be kell csavarni. Földgáz esetén addig csavarja a csavart (balra forgatva), amíg az égőből megfelelő gázkiáramlást nem kap, oly módon, hogy ha az égőt maximális állásból minimálisra állítja, az ne aludjon el, és ne legyen lángvisszaütés.

Telepítési és beállítási utasítások

Biztonsági rendszerrel ellátott főzőlapok

Ha a főzőlap biztonsági csapokkal rendelkezik, a csökkentett fogyasztás beállításához a következő műveleteket kell elvégezni:

1. Távolítsa el a rácsokat, a fedeleket, az égőtesteket és a vezérlőgombokat.
2. Vegye le a főzőlapot; a "by-pass" eléréséhez el kell távolítani a gyújtórendszert.
3. Propán és bután esetén a csavart teljesen be kell csavarni. Földgáz esetén addig csavarja a csavart (balra forgatva), amíg az égőből megfelelő gázkiáramlást nem kap, oly módon, hogy ha az égőt maximális állásból minimálisra állítja, az ne aludjon el, és ne legyen lángvisszaütés (22. ábra).
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a csap tengelyét: meghibásodás esetén cserélje ki az egész csapot.

A műveletek elvégzése után szerelje vissza a különböző alkatrészeket.

c) Helyezze el az átalakítás után a készüléket tápláló gáz típusát jelző címkét az adattábla közelében.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

TABLEAU 1CARACTÉRISTIQUES DES BRÛLEURS
L'appaareil doit être utilisé avec les gaz indiqués dans la plaque des caractéristiques			TYPE DE GAZ	G-30 BUTANE	G-31 PROPANE	G-20 NATUREL
Pression d'utilisation			mbar	28	37	20/25
Brûleur rapide	Marcaque du brûleur			85	85	116
	Consom- mation (Hs)	Nominale Réduite	kW	3 ≤ 0,6	3 ≤ 0,6	3 ≤ 0,5
	Débit 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-
Brûleur semi-rapide	Marcaque du brûleur			65	65	97
	Consom- mation (Hs)	Nominale Réduite	kW	1,75 ≤ 0,35	1,75 ≤ 0,35	1,75 ≤ 0,29
	Débit 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166
Brûleur Auxiliaire	Marcaque du brûleur			50	50	72
	Consom- mation (Hs)	Nominale Réduite	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Débit 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095--

Ez a készülék a belga piacra készült, I2E+, G-20-G-25, 20-25 mbar gázhoz.

Mi történik, ha valami nem működik?

Nem szükséges minden rendellenesség esetén a műszaki segélyszolgálathoz fordulni. Sok esetben Ön is kijavíthatja a problémát. Az alábbi táblázat számos tanácsot tartalmaz.

Fontos megjegyzés: A gáz- és elektromos rendszeren végzett munkát csak az általunk felhatalmazott szerviz munkatársai végezhetik.

Que se passe-t-il?	Cause probable	Remède
... Si le fonctionnement électrique général est en panne?	Fusible défectueux	Vérifier le fusible dans la boîte à fusibles et le changer s'il ne marche pas.
... Si l'allumage électrique ne fonctionne pas?	Il peut y avoir des résidus d'aliments ou de produit nettoyant entre la bougie et les brûleurs	L'espace entre la bougie et les brûleurs doit toujours être soigneusement propre
... Si la flamme des brûleurs n'est pas uniforme?	Les différentes parties du brûleur ont été mal posées	Poser correctement les différentes pièces.
... Si le flux de gaz ne paraît pas normal, ou que le gaz ne sort pas?	-L'arrivée de gaz est bloquée par des robinets-Si l'alimentation de gaz se fait par bouteille, celle-ci peut être vide	-Ouvrir les possibles robinets intermédiaires.-Remplacer la bouteille vide par une pleine.
... S'il flotte une odeur de gaz dans la cuisine?	-Un robinet est ouvert.-Il peut exister une fuite au niveau du raccord à la bouteille	-Vérifier si l'un des robinets est ouvert.- Vérifier que le raccord soit correctement fait.

Ha mégis felhívná műszaki segélyszolgálatunkat, kérjük, adja meg:

E-Nr

FD

Ezek az adatok a készülék adattábláján találhatók.

Garancia feltételei

Az erre a készülékre vonatkozó garanciális feltételek azok, amelyeket cégünk képviselete az adott országban megállapított, ahol a vásárlás történt. Ha kívánja, a kereskedő, akitől a készüléket vásárolta, bármikor készséggel

rendelkezésére bocsátja a részleteket. Ha garanciát kell érvényesítenie, minden esetben be kell mutatnia a vásárlást igazoló dokumentumot.

A változtatások jogát fenntartjuk.

Tartalomjegyzék

Oldal

Az Ön figyelmét igénylő dolgok 44

Mit tegyen a csomagolással és a régi készülékekkel 44

Az új készülék csatlakoztatása előtt 44

Biztonsági utasítások 44

Mit tehet Ön, hogy elkerülje a készülék károsodását 45

UTASÍTÁSOK A FELHASZNÁLÓNAK

Így néz ki az új főzőlapja 46

A készülék leírása 46

Főzés a főzőlapon 48

Gázégők 48

Az edények kiválasztása és elhelyezése 48

Elektromos főzőlapok 49

A főzőlap karbantartása 50

Tisztítás és karbantartás 50

UTASÍTÁSOK A SZERELŐNEK

Szerelési és beállítási utasítások 51

Méretek 51

Gázcsatlakoztatás 51

Elektromos csatlakoztatás 51

A főzőlap beépítése a bútorba 52

A gázfajta megváltoztatásához szükséges műveletek 53

Mit tegyen, ha valami nem működik 55

Garanciafeltételek 55

Az Ön figyelmét igénylő dolgok

Mit tegyen a csomagolással és a régi készülékekkel

- Ügyeljen a csomagolás megfelelő kezelésére, hogy ne szennyezze a környezetet. Szállítás közben termékeinknek hatékony védőcsomagolásra van szükségük, amelyet igyekszünk a szükséges minimumra korlátozni. A csomagoláshoz használt összes anyag nem szennyezi a környezetet, és tökéletesen újrahasznosítható.

Ha használat után kezelik és újrahasznosítják, lehetővé teszi a nyersanyagok megtakarítását és a keletkező hulladék mennyiségének csökkentését.

- Mielőtt megszabadulna egy kicserélt készüléktől, tegye használhatatlanná. Ezután adja le egy újrahasznosítható anyagok gyűjtőhelyén, amelynek címét az önkormányzattól kérheti el.

Az új készülék csatlakoztatása előtt

- Mielőtt elkezdené használni új készülékét, figyelmesen olvassa el a használati utasítást. Az fontos információkat tartalmaz az Ön biztonsága érdekében, valamint magyarázatot ad a használatra és a karbantartásra.

- A következő utasítások csak azokra az országokra érvényesek, amelyeknek a szimbóluma megtalálható a készüléken. Ha a szimbólum nem található, akkor azokhoz a műszaki utasításokhoz kell fordulni, amelyek tartalmazzák az adott ország használati feltételeihez való adaptáláshoz szükséges útmutatásokat.

- Mielőtt egy készüléket a hálózatra csatlakoztatna, ellenőrizni kell, hogy fel van-e készítve az adott gáztípus fogadására.

- Elengedhetetlen, hogy a készülék felszerelési helye kellően szellőztetett legyen.

• Nem célszerű a készüléket erős légáramlatoknak kitett helyekre telepíteni, mert ezek az égők kialvását okozhatják.
• Ez a készülék a gyárból a jellemző adattáblán feltüntetett gáztípushoz igazítva kerül ki. A nagyobb biztonság és a hatályos előírások betartása érdekében a telepítést és a gáztípus-átalakítást hivatalosan engedéllyel rendelkező szakemberrel végeztesse.
• Ne nyúljon a készülék belsejéhez. Szükség esetén forduljon műszaki ügyfélszolgálatunkhoz.
• Ezek a készülékek magas hőmérsékletet érnek el. Járjon el körültekintően.
• Őrizze meg a használati és szerelési útmutatót, hogy tulajdonosváltás esetén a készülékkel együtt átadhassa.
• Ne használja a készüléket, ha az sérült.

Biztonsági utasítások

• Az elektromos hálózatra és a gázhálózatra történő csatlakoztatást engedéllyel rendelkező személyzetnek kell elvégeznie.
• A készüléket kötelezően földelni kell. A gyártó minden felelősséget elhárít, ha földelés hiánya vagy hibás földelés miatt baleset történik.
• A fűtő- és főzőkészülékek felületei működés közben mindig felforrósodnak. Tartsa távol a gyermekektől.
• Az elektromos kábelek nem érintkezhetnek hőforrásokkal. • A készüléket csak élelmiszerek elkészítésére szabad használni, nem fűtési célra.
• A túlzottan felforrósodott zsír és olaj könnyen meggyulladhat. Ezért gondosan felügyelje a zsírral vagy olajjal készült ételek sütését.
• Meghibásodás esetén kapcsolja ki a készülék gáz- és elektromos ellátását.

Az Ön figyelmét igénylő dolgok

- Ne tároljon gyúlékony anyagokat a sütő belsejében és a fűtésnek kitett területeken. Fennáll a gyulladás veszélye, ha bekapcsolja a sütőt anélkül, hogy eltávolítaná azokat.

- A kuktafazekakat folyamatosan ellenőrizni kell, amíg el nem érik a megfelelő nyomást. Állítsa a főzést a maximális pozícióra, majd (a kuktafazék gyártójának utasításait követve) váltson alacsonyabb nyomásra.

- Ne helyezzen deformált edényeket az égőkre vagy a főzőlapokra: instabilak lehetnek, és véletlenül felborulhatnak.

Mit tehet Ön, hogy elkerülje a készülék károsodását

- Pontosan kövesse a jelen kézikönyvben leírt utasításokat.

Így néz ki az új főzőlapja

A készülék leírása

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg a sajátját, és ellenőrizze a

a megvásárolt modellnek megfelelő jellemzőket.

Így néz ki az új főzőlapja

Főzés a főzőlapon

Gázégők

Minden gomb mellett a vezérlőpanelen fel van tüntetve, hogy melyik égőt vezérli.

Gázégők gyújtással

Egy égő meggyújtásához nyomja meg a kiválasztott égő gombját, és fordítsa balra, a gyújtási pozícióig. Tartsa ebben a pozícióban körülbelül 5 másodpercig; a gyújtást egy "kattanás" hang erősíti meg. Ha nem történik meg, ismételje meg a műveletet.

Ha a gyertyák piszkosak, a gyújtás hibás lesz: ezért ajánlott a maximális tisztaság, amelyet egy kis kefével lehet elérni, anélkül, hogy a gyertyákat erős ütéseknek tennénk ki.

A leállításhoz forgassa a gombot jobbra a 0 állásig. (5. ábra)

Gázégők gyújtással és biztonsági védelemmel

Ha a tűzhelye biztonsági szeleppel ellátott égőkkel van felszerelve, amelyek megakadályozzák a gáz kiszivárgását, ha véletlenül kialszanak, a gyújtáshoz nyomja meg a kiválasztott égő gombját, és forgassa balra a gyújtási állásig.

Tartsa ebben az állásban körülbelül 5 másodpercig; a gyújtást egy „kattanás” jellegű hang erősíti meg. Ha nem következik be, ismételje meg a műveletet.

Ha a nyomás megszüntetésekor a láng kialszik, forgassa a gombot a 0 állásba, és kezdje újra a műveleteket, ezúttal hosszabb ideig nyomva tartva a gombot a nagy láng állásában, miután az égő meggyulladt.

Miután az égő meggyulladt, forgassa a gombot a kívánt láng eléréséig.

Ha a gyertyák piszkosak, a gyújtás hibás lesz: ezért ajánlott a maximális tisztaság, amelyet egy kis kefével lehet elérni,

anélkül, hogy a gyertyákat erős ütéseknek tennénk ki.

A leállításhoz forgassa a gombot jobbra a 0 állásig. (5. ábra).

Egyedi fogyasztás

Fornello ausiliare	1 kW
Fornello semi-rapido	1, 75 kW
Fornello rapido	3 kW

A tűzhely égői tökéletes állapotban kerülnek értékesítésre, ezért ha bármilyen rendellenességet észlel, hívja a Műszaki Szolgálatunkat. A gázkészülék használata hőt és nedvességet termel a telepítés helyén. Biztosítani kell a konyha jó szellőzését: hagyja nyitva a természetes szellőzőnyílásokat, vagy telepítsen mechanikus szellőztető berendezést (elszívó páraelszívót). A készülék folyamatos használata további szellőztetést igényelhet, például nyisson ablakot (huzat nélkül), vagy növelje a páraelszívó szívóteljesítményét (ha van).

Az edények kiválasztása és elhelyezése

Mindig az edényt a főzőzóna égőjének közepére helyezze. Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően. A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne lógjon ki oldalra, hogy elkerülje a túlzott gázfogyasztást (6. ábra).

Fornello	ø minimo recipiente	ø maximo recipiente
Ausiliare (1kW)	100 mm °	120 mm
Semi-rapido (1,75kW)	120 mm	240mm
Rapido (3kW)	220 mm	260mm

Kerülje a nagy átmérőjű edények használatát a gombokhoz közeli égőkön, hogy elkerülje annak kockázatát, hogy egyszer elhelyezve

Főzés a főzőlapon

a tűzhelyhez érjenek vagy túl közel kerüljenek hozzá (7. ábra), mert ez megemelheti a hőmérsékletet a zónában, és károkat okozhat.

Elektromos főzőlapok

A főzőlap modelljétől függően végtelen szabályozású vagy hatállású kapcsolóval ellátott elektromos főzőlapokat találhatunk.

Mindkét esetben az első használat előtt a főzőlapokat 5 percig a maximális teljesítményen kell melegíteni, edény nélkül. Normális, hogy ezalatt füst és szag keletkezik, amelyek a használat során eltűnnek. Ettől az első művelettől eltekintve soha ne használja a főzőlapokat edény nélkül.

Használjon tökéletesen lapos, vastag aljú, a főzőlap méretének megfelelő edényt (8. ábra) a legrövidebb főzési idő és a legkisebb fogyasztás elérése érdekében.

Javasoljuk, hogy a főzés elején a gombot a maximális állásba állítsa, majd később váltson közepes, fenntartó állásba.

Az energia megtakarítása érdekében kihasználva a főzőlap hőtehetetlenségét, a főzés vége előtt egy kicsivel ki is kapcsolható, mert a főzés a felhalmozott hővel folytatódik.

Kerülje, hogy folyadék kerüljön a főzőlap felületére, és ne dolgozzon nedves edényekkel.

Végtelen szabályozású elektromos főzőlapok

Ezeket a főzőlapokat egy végtelen energia-szabályozó vezérli, amellyel a főzni kívánt ételnek megfelelő teljesítményt lehet kiválasztani.

Figyelembe véve a főzés típusát és az étel mennyiségét, valamint az alábbi táblázatot, forgassa a gombot balra (9. ábra) addig az állásig,

amely megfelel az elkészíteni kívánt ételnek. A működés visszajelző lámpája kigyullad. A főzőlap kikapcsolásához forgassa a gombot a 0 állásba: a visszajelző lámpa kialszik.

Állás

Fondere: cioccolato, burro, gelatina	1-2
Cottura: riso, bechamel, ragù	2-3
Cottura: patate, pasta, verdura	4-5
Soffriggere: stufato, arrosto in rotolo	4-5
Cottura al vapore: pesce	5
Scaldare piatti preparati	2-3-4-5
Arrostire: bistecche, fettine, frittate	6-7-8
Cuocere e dorare	9

Mielőtt először használná a főzőlapokat, mindegyiket 5 percig melegítse edény nélkül, maximális teljesítményen. Ez idő alatt normális, hogy füst és szag keletkezik, amelyek a használat során eltűnnek. Ettől az első alkalmatól eltekintve soha ne használja a főzőlapokat edény nélkül.

Hatállású elektromos főzőlap

Ezt a főzőlapot egy hatállású elektromos kapcsoló vezérli, amely fokozatosan biztosítja a teljesítményt (10. ábra).

6. állás: maximális hő

1. állás: minimális hő

Tájékoztatásul jegyezze meg:

1. és 2. állás: melegítés

3. és 4. állás: erős melegítés és főzés

5. és 6. állás: sütés.

A főzőlap karbantartása

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak hidegen. Soha ne használjon súrolószereket vagy éles tárgyakat.

Gázégők

Időnként mossa le a gázégőket, merítse őket szappanos vízbe, és dörzsölje át nem fémes kefével, hogy minden lyukat és hornyot megtisztítson, és biztosítsa a láng megfelelő kiáramlását. Használat előtt alaposan szárítsa meg őket (11. ábra). Győződjön meg arról, hogy a fedelek jól illeszkednek az égő alapjára.

Elektromos lapok

Javasoljuk, hogy minden kifolyt folyadékot töröljön fel egy enyhén nedves, puha ruhával, és szárítsa meg a lapokat néhány percig bekapcsolva. Soha ne használjon éles eszközöket, mint fém súrolók, kés stb., a megkeményedett ételmaradékok eltávolításához a felületről.

Lehetőség szerint kerülje a só érintkezését a lappal.

Ha a hosszú használat eltávolította a lapok bevonatát, ajánlott néhány csepp olajjal vagy más, a piacon kapható karbantartó termékkel áttörölni. Ne használjon súroló hatású termékeket.

Használat során a keret vasa sárgás színűvé válik. Ez normális: a tisztításhoz használjon rozsdamentes acélhoz való tisztítószereket.

Általános karbantartás

Ha egy csap beszorult, ne erőltesse. Azonnal hívja a Hivatalos Műszaki Szolgálatot a javítás vagy csere elvégzéséhez.

A zománc, az üveg, a fényes alumínium és az acél részek megőrzéséhez használjon szivacsot szappanos vízzel, de csak hidegen. Ne használjon súroló hatású tisztítószereket vagy szivacsokat, amelyek károsíthatják a zománcot. Ne hagyjon savas folyadékokat (citromlé, ecet stb.) hosszú ideig érintkezni a zománccal. A rozsdamentes acél felületekhez ajánlott az ehhez az anyaghoz készült speciális termékek használata. Vigye fel a terméket nedves ruhával vagy közvetlenül a tisztítandó felületre. Polírozza puha, száraz ruhával.

Beépítési és beállítási utasítások

Méretek

A beépítési műveletek megkezdése előtt ellenőrizze a főzőlap méreteit és a bútorban kialakítandó nyílások méreteit. A méretek nem változnak a három készüléktípusnál: gáz, vegyes és elektromos (12., 13. ábra).

A főzőlap bútorra történő felszerelésének lehetősége a gázkészülékekre vonatkozó EN 30-1 szabvány szerint 3. osztály, és az EN 60.335-2-6 szabvány szerint a háztartási készülékeknél "X" kategóriába sorolják (12., 13. ábra).

Ha ezt a készüléket beépített sütők tetején használja, gondoskodjon a készülék számára megfelelő szellőzésről.

Gázcsatlakoztatás

Minden beépítési, beállítási és más gáztípushoz való átalakítási műveletet a mi műszaki szolgálatunk felhatalmazott személyzetének kell elvégeznie a hatályos előírásoknak és a gázszolgáltatók előírásainak megfelelően.

Az készülék hálózatra történő csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve, amelyet majd használni fognak. A mi főzőlapjaink gyárilag az adattáblán feltüntetett gáztípushoz vannak előkészítve.

Elengedhetetlen, hogy a készülék telepítési helyén megfelelő, előírásoknak megfelelő szellőzés legyen, amely...

Ennek érdekében az égéstermékeket a szabadba kell elvezetni.

A gázfőzőlap bemeneti gyűjtőcsövének vége 1/2"-os menetes könyökidommal van ellátva.

Ez a könyökidom lehetővé teszi, hogy egy közdarab beiktatásával a következőt érjük el:

- merev csatlakozás. A főzőlaphoz rézcsövet, anyát és szigetelő közdarabot mellékelünk (14. ábra).

- csatlakozás fém flexibilis csővel (14. ábra).

Mindkét csatlakozási mód esetén kerülni kell a könyökidom elmozdítását vagy elforgatását a gyári beállításhoz képest.

Mindkét esetben elzárócsapot kell beiktatni a készülék és a gázhálózat közé.

Elektromos csatlakoztatás

Az adattáblán ellenőrizni kell a feszültséget és a teljes teljesítményt.

A készüléket kötelező földelni.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie, aki gondoskodik arról, hogy a csatlakoztatás megfeleljen az ország jogszabályainak. Emellett maradéktalanul be kell tartania a helyi áramszolgáltató előírásait is.

A szokásos biztonsági feltételek betartása érdekében a telepítőnek gondoskodnia kell egy olyan mindenpólusú kapcsolóról, amelynek érintkezőnyílása legalább 3 mm. Ez nem szükséges dugós csatlakoztatás esetén, ha a dugó a felhasználó számára hozzáférhető.

A dugóval ellátott készülékeket jól földelt csatlakozóaljzathoz kell csatlakoztatni.

Ha a földelés hiánya vagy hibás földelés miatt bekövetkező balesetért nem vállalunk felelősséget.

Szerelési és beállítási utasítások

A főzőlap összes elektromos csatlakozása a főzőlap aljának hátsó részén található sorkapocsban van összpontosítva, és a megfelelő fedél védi.

A csatlakoztatáshoz

Vegyen egy csavarhúzót, és távolítsa el a csatlakozósorkapocs védőfedelének két csavarját (15. ábra).

A főzőlap 220...230 V-os és 2 fázisú csatlakoztatásra van előkészítve.

A négy elektromos főzőzónával rendelkező főzőlap esetén (16. ábra), ha szükséges, más típusú csatlakoztatást is végezhet a sorkapocs hídjának használatával, a 17. ábrán látható csatlakozási táblázat szerint.

A telepítés során először a földelővezetéket csatlakoztassa, és a szétszereléskor azt utoljára válassza le. Tartsa be a csatlakozóvezeték szükséges keresztmetszetét. A készülék hálózati csatlakoztatásához H05RR-F típusú vagy azzal egyenértékű kábelt kell használni.

MODELLO	SEZIONE CAVO	FUSIBILE (Amp)
GAS	3x0,75 mm2	2
MISTA	3x1,5 mm2	10
ELETTRICA	3x2,5 mm2	32

A főzőlap beépítése a bútorba

Végezze el a szükséges méretű kivágást a munkalapon (13. ábra).

A vágások védelme

Ha a bútor gyártásához használt faforgácslap érintkezik a nedvességgel, gyorsan megduzzad. Ezért célszerű a vágási felületeket speciális ragasztóval lefesteni, hogy megvédje őket a gőztől vagy a lecsapódó víztől, amely a munkalap felülete alatt lerakódhat.

A bútor rögzítése

Helyezze a 6 "A" jelű rögzítőelemet a vágás felületére, a 18. ábrán látható módon, úgy hogy a rögzítőelem felülete a bútor szélének szintjén legyen.

Megjegyzés: Gránit vagy márvány esetén használjon tipliket vagy alátéteket a tartócsavarokhoz, vagy ragassza fel a rögzítőelemeket a anyagokhoz illő ragasztóval (fém kőre). Ha szétszerelésre lenne szükség, csak felfelé kell tolni a készüléket.

Helyezze a készülékhez mellékelt "B" öntapadó tömítést a főzőlap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályoz mindenféle beszivárgást.

Helyezze a főzőlapot a nyílásba. Egyidejűleg gyakoroljon nyomást a végekre, hogy a résekkel egybeessenek a reteszeléssel. Ellenőrizze, hogy a főzőlap a teljes kerülete mentén felfekszik.

Ajánlások a beépített bútorokhoz

A munkafelületen, a főzőlap közvetlen közelében lévő panelek nem éghető anyagból készüljenek. Mind a rétegelt burkolatoknak, mind a ragasztónak hőállónak kell lenniük, hogy ne károsodjanak. Továbbá be kell tartani a hátsó és az oldalsó fal közötti távolságot, amint az a 13. ábrán látható. A készülék alatti megfelelő légáramlás biztosításához legalább 10 cm távolságot kell hagyni bármilyen fiók, közbenső fal vagy sütő alatt, amelyet a készülék alá kíván helyezni.

Ez a készülék nincs elszívóberendezéshez csatlakoztatva, ezért szükséges, hogy a helyiség, ahol felszerelik, rendelkezzen az előírt szellőzéssel. Ezért szükséges, hogy az égéstermékek a szabadba távozzanak. A készülék folyamatos használata további szellőztetést igényelhet, például ablaknyitást vagy szellőztetőberendezés használatát.

Beépítési és beállítási utasítások

mechanikus (például elszívó). Ez utóbbi esetben ne feledje, hogy a főzőlaptól való minimális távolságnak 650 mm-nek kell lennie.

A gáztípus cseréjéhez szükséges műveletek

Minden beépítési, beállítási és más gáztípusra való átállítási műveletet a mi Vevőszolgálatunk felhatalmazott személyzetének kell elvégeznie a hatályos előírásoknak és a gázszolgáltató előírásainak megfelelően. Fontos: bármilyen művelet előtt kapcsolja ki a készülék gáz- és elektromos ellátását.

A főzőlap az adattáblán feltüntetett gáztípus működésére van előkészítve.

Az Ön országában hatályos előírások által megengedett határokon belül (lásd az adattáblát) ez a főzőlap más gázokkal való működésre is átalakítható. Más gáztípus használatához a következő műveleteket kell elvégezni:

a) a főzőlap égőinek fúvókáinak cseréje

1- távolítsa el a rácsokat, a fedeleket és az égőtestet 2- csavarja ki és húzza ki a fúvókákat, amelyek minden égő alján találhatók, egy 7 mm-es csőkulccsal (19. ábra) 3- szerelje be a kívánt gáznak megfelelő fúvókákat a jellemzők táblázata alapján (lásd az 1. táblázatot), és nyomja be teljesen a tömítettség biztosítása érdekében.

A fent leírt összes művelet elvégzése után szerelje fel az égőket és a rácsokat.

b) a főzőlap égőcsapjainak csökkentett fogyasztásának beállítása

1- állítsa a csapokat minimumra

2- szerelje le az égők gombjait 3- A gombok kivétele után keletkező nyíláson keresztül hozzáfér a csap elülső részéhez, ahol a "by-pass" beállítócsavar található (20., 21. ábra). Propán- és butángáz esetén a csavart teljesen be kell csavarni. Földgáz esetén addig forgassa a csavart, amíg el nem éri az égő megfelelő gázkimenetét, hogy a minimális lángról a maximálisra való átálláskor ne aludjon el, vagy ne jöjjön létre lángvisszaáramlás.

Biztonságos főzőlapok

Amennyiben a főzőlap biztonsági szelepekkel rendelkezik, a csökkentett fogyasztás beállításához a következő műveleteket kell elvégezni:

1. Távolítsa el a rácsokat, a fedőket, az égőtestet és a gombokat.
2. Távolítsa el a lapot. A by-pass elvégzéséhez le kell szerelni a gyújtórendszert.
3. Propán- és butángáz esetén a csavart teljesen be kell csavarni. Földgáz esetén addig forgassa a csavart, amíg el nem éri az égő megfelelő gázkimenetét, hogy a minimális lángról a maximálisra való átálláskor ne aludjon el, vagy ne jöjjön létre lángvisszaáramlás.
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: soha ne szerelje szét a csap tengelyét. Meghibásodás esetén a teljes csapot kell leszerelni.

A műveletek elvégzése után szerelje vissza az alkatrészeket.

c) Az adattábla közelében helyezze el a címkét, amely jelzi, hogy az eszközt milyen gáztípushoz igazították.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

Telepítési és beállítási útmutató

TABELLA1CARATTERISTICHE DEI FORNELLI
L'apparecchio deve essereutilizzato con y gas indicati nellaplacca delle caratteristiche			TIPODI GAS	G-30BUTANO	G-31PROPANO	G-20NATURALE
Pressione di uso			mbar	30	37	20
Fornello rapido	Indicazioni dell'iniettore			85	85	116
	Consumo (Hs)	Nominale Ridotto	kW	3≤0,6	3≤0,6	3≤0,5
	Portata 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-
Fornello semi-rapido	Indicazioni dell'iniettore			65	65	97
	Consumo (Hs)	Nominale Ridotto	kW	1,75≤0,35	1,75≤0,35	1,75≤0,29
	Portata 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166
Fornello ausiliare	Indicazioni dell'iniettore			50	50	72
	Consumo (Hs)	Nominale Ridotto	kW	1≤0,33	1≤0,33	1≤0,33
	Portata 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095--

Mit tegyen, ha valami nem működik

Nem mindig szükséges a műszaki szervizt hívni. Sok esetben Ön is orvosolhatja a problémát. Az alábbi táblázat néhány tanácsot ad.

Fontos megjegyzés: Kizárólag a műszaki szervizünk felhatalmazott személyzete végezhet beavatkozásokat a gáz- és elektromos rendszerben.

Che cosa succede...	Causa probabile	Rimedio
... se il funzionamento elettrico generale non funziona?	fusibile difettoso	controllare il fusibile nella scatola dei fusibili, e cambiarlo se non funziona.
... se l'accensione elettrica non funziona?	ci possono essere resti di alimenti o di detersivi tra la bugia e i fornelli	Pulire con cura lo spazio tra bugia e fornelli.
... se la fiamma dei fornelli cambia all'improvviso?	le varie parti del fornello sono state riposte nella posizione sbagliata	collocare in modo corretto le varie componenti.
... se il flusso di gas non sembra normale, o se non esce gas?	-il passaggio del gas è chiuso, dovuto alle chiavi intermedie-se si usa bombola, può essere vuota	-aprire le possibili chiavi intermedie.-cambiare la bombola con una piena.
... se in cucina c'è odore di gas?	-c'è un rubinetto aperto-possibile fuga nella giunzione alla bombola	-controllare i rubinetti.-verificare la giunzione.
... se non si attivano i dispositivi di sicurezza dei vari fornelli?	-l fori di uscita del gas dei fornelli sono sporchi	-Pulire i fori di uscita del gas dei fornelli.

Ha felhívja műszaki szervizünket, adja meg:

E-Nr

FD

Ezek az adatok a készülék adattábláján találhatók.

Garancia feltételei

Az erre a készülékre vonatkozó garancia feltételei azok, amelyeket cégünk képviselete az adott országban meghatároz, ahol a vásárlás történt. Az eladó, aki a készüléket Önnek értékesítette, bármikor rendelkezésére áll, hogy

tájékoztassa Önt erről. Minden esetben a garancia érvényesítéséhez be kell mutatni a vásárlást igazoló dokumentumot.

Fenntartjuk a jogot a módosításokra.

Tartalom

Oldal

Amire figyelnie kell 57

A csomagolás kezelése és a készülékek hulladékba helyezése 57

Az új készülék csatlakoztatása előtt 57

Biztonsági előírások 57

Óvintézkedések a készülék károsodásának megelőzésére 58

ÚTMUTATÓ A FELHASZNÁLÓNAK

Így néz ki az új főzőlap 59

A készülék leírása 59

Főzés a főzőlapon 61

Gázégők 61

Melyik edény melyik égőre? 61

Elektromos főzőlapok 62

A főzőlap karbantartása 63

Tisztítás és karbantartás 63

ÚTMUTATÓ A SZERELŐNEK

Útmutató a telepítéshez és beállításhoz 64

Méretek 64

Gázcsatlakozás 64

Elektromos csatlakozás 64

A főzőlap beépítése a bútorba 65

A gázfajta megváltoztatásához szükséges műveletek 66

Mit tegyen, ha valami nem működik? 68

Garanciafeltételek 68

Amire figyelnie kell

A csomagolás kezelése és a készülékek hulladékba helyezése

• Gondoskodjon a csomagolás megfelelő, környezetbarát kezeléséről. Termékeink hatékony védelmet igényelnek szállítás közben. Ezért csak a feltétlenül szükséges csomagolást alkalmazzuk. Minden felhasznált csomagolóanyag környezetbarát és teljes mértékben újrahasznosítható. Utókezeléssel és újrafelhasználással nyersanyagokat takaríthatunk meg, és csökkenthetjük a keletkező hulladék mennyiségét.
• Mielőtt egy készüléket hulladékba helyez, tegye azt működésképtelenné. Ezután vigye egy újrahasznosítható anyagokat gyűjtő központba. A legközelebbi gyűjtőhely címét a helyi önkormányzattól tudhatja meg.

Az új készülék csatlakoztatása előtt

• Mielőtt új készülékét első alkalommal használatba veszi, figyelmesen olvassa el a használati útmutatót; fontos információkat tartalmaz a biztonságról, valamint a készülék használatáról és karbantartásáról.
• A következő utasítások csak azokra az országokra vonatkoznak, amelyeknek a szimbóluma a készüléken található. Ha a szimbólum nem szerepel a készüléken, akkor az adott ország használati feltételeihez való igazításhoz szükséges műszaki előírásokat kell követni.
• Mielőtt a készüléket a gázrendszerhez csatlakoztatná, ellenőrizze, hogy a készülék be van-e állítva a szolgáltatandó gázfajtára.
• Nagyon fontos, hogy a helyiség, ahol a készüléket felszerelik, rendelkezzen az előírt szellőzéssel.
• Nem ajánlott a készüléket olyan helyiségekben felszerelni, ahol erős légáramlatok vannak, mivel az égők emiatt kialudhatnak.
• A gyárból való kiszállításkor ez a készülék az adattáblán feltüntetett gázfajtára van beállítva. Biztonsági okokból és a hatályos előírások betartása érdekében a telepítést és az átalakítást más gázfajtára hivatalosan feljogosított technikusra bízza.
• A készüléket belülről ne manipulálja. Szükség esetén hívja műszaki segélyszolgálatunkat.
• Ezek a készülékek magas hőmérsékletet érnek el. Óvatosan járjon el!
• A használati és szerelési útmutatót őrizze meg jól, hogy a készülékkel együtt átadhassa egy esetleges új tulajdonosnak.
• Sérült készüléket ne helyezzen üzembe.

Biztonsági előírások

• A gáz- és elektromos hálózatra történő csatlakoztatást arra feljogosított személyzetnek kell elvégeznie.
• A készüléket kötelező földelni. Földelővezeték hiánya vagy hibája miatt bekövetkező baleset esetén minden felelősséget elhárítunk.
• A főző- és fűtőberendezések felületei működés közben felforrósodnak. Tartsa távol a gyermekeket mindenkor.
• Az elektromos kábelek nem érintkezhetnek fűtött zónákkal.
• A tápkábelt a bútorhoz kell rögzíteni, hogy elkerülje a sütő fűtött részeivel való érintkezést.

Amire figyelnie kell

• A készüléket kizárólag ételek elkészítésére használja, soha ne fűtésre. • A túlhevült zsírok vagy olajok könnyen meggyulladhatnak. A zsírt vagy olajat tartalmazó ételeket, például a sült krumplit, ezért felügyelet mellett készítse.
• Meghibásodás esetén, és ha repedés jelenik meg az üvegfelületen, szakítsa meg az elektromos áramellátást és a gázellátást a készülékhez. A javításhoz hívja műszaki ügyfélszolgálatunkat.
• A kuktafazekaknál folyamatosan figyelnie kell, amíg el nem éri a megfelelő nyomást. Állítsa a maximum fokozatot a főzéshez, majd (a kuktafazék gyártójának utasításai szerint) alacsonyabb fokozatra.

- Ne helyezzen deformálódott edényeket az égőkre és a főzőlapokra úgy, hogy billegjenek, hogy megakadályozza a véletlen felborulásukat.

Óvintézkedések a készülék károsodásának megelőzésére

- A jelen füzetben található utasításokat pontosan kövesse.

Így néz ki az új főzőlapja

A készülék leírása

nagyító alá, és nézze meg, mely jellemzők vonatkoznak az Ön által vásárolt modellre.

Ez a használati útmutató több modellre érvényes. Vegye a modelljét

Így néz ki az új főzőlapja

2. ábra Elektromos főzőlap ∅ 145 1500 W

Főzés a főzőlapon

Gázégők

A kezelőpanelen minden vezérlőgomb mellett fel van tüntetve, hogy melyik égőhöz tartozik az adott gomb.

Gyújtóval ellátott gázégők

Egy égő meggyújtásához nyomja be a kiválasztott égő gombját, és fordítsa balra a gyújtóállásig. Tartsa lenyomva a gombot még körülbelül 5 másodpercig a gyújtóállásban. A gyújtást egy "kattanás" jelzi. Ha a gyújtás nem következik be, ismételje meg a műveletet.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lehet. Ezért ajánlott a gyújtógyertyákat a lehető legtisztábban tartani. Ehhez használjon egy kis kefét, figyelembe véve, hogy a gyújtógyertyák nem viselik el a durva bánásmódot.

Az égő eloltásához fordítsa a gombot jobbra a nulla állásba. (5. ábra)

Gyújtóval és biztonsági berendezéssel ellátott gázégők

Ha a tűzhelye olyan égőkkel van felszerelve, amelyek biztonsági szeleppel rendelkeznek, amelyek megakadályozzák a gázszivárgást, ha az égők véletlenül kialszanak, a gyújtáshoz a következőképpen járjon el: nyomja be a kiválasztott égő gombját, és fordítsa balra a gyújtóállásig. Tartsa lenyomva a gombot még körülbelül 5 másodpercig a gyújtóállásban. A gyújtást egy "kattanás" jelzi.

Ha az égő a gomb elengedésekor kialszik, fordítsa a gombot nulla állásba, és kezdje elölről a műveletet; ezúttal azonban tartsa lenyomva a gombot hosszabb ideig a nagy láng állásában, miután az égő meggyulladt.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lehet. Ezért ajánlott a gyújtógyertyákat a lehető legtisztábban tartani. Ehhez használjon egy kis kefét, figyelembe véve, hogy a gyújtógyertyák nem viselik el a durva bánásmódot.

Az égő eloltásához fordítsa a gombot jobbra a nulla állásba. (5. ábra).

	Nominaal verbruik
Hulpbrander	1 kW
Halfsnelbrander	1,75 kW
Snelbrander	3 kW

A tűzhely égői gyárilag tökéletesen be vannak állítva; ezért ha bármilyen eltérést észlel, hívja a Műszaki Szolgálatot.

A gázkészülék használata hőt és nedvességet termel a helyiségben, ahol az eszköz fel van szerelve. Gondoskodnia kell a konyha megfelelő szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (elszívót).

A készülék hosszú távú használata további szellőztetést igényelhet, például nyisson ki egy ablakot (anélkül, hogy légáramlatokat okozna), vagy ha van, növelje a mechanikus szellőztetés teljesítményét.

Melyik edény melyik égőre?

Mindig helyezze az edényt a főzőzóna égőjének közepére.

Válassza ki a serpenyő átmérőjét a főzőzóna égőjének megfelelően.

A maximális hatékonyság elérése érdekében ügyeljen arra, hogy a láng ne érjen túl a serpenyő alján: így elkerülheti a felesleges gázfogyasztást. (6. ábra)

Brander	Minimumø pan	Maximumø pan
Hulpbrander (1 kW)	100 mm	120 mm
Halfsnelbrander (1,75 kW)	120 mm	240 mm
Snelbrander (3 kW)	120 mm	260 mm

Kerülje a nagy átmérőjű edények használatát a gombokhoz közeli égőkön; ha az égők közepére helyezi őket, érintkezésbe kerülhetnek a gombokkal, vagy olyan közel kerülhetnek hozzájuk, hogy

Főzés a főzőlapon

megemelkedik a hőmérséklet azon a területen, ami károsodást okozhat. (7. ábra)

Elektromos főzőlapok

A (beépített) főzőlap modelljétől függően találhatunk: végtelen szabályozású vezérlővel működtetett elektromos főzőlapokat, vagy hat fokozatú kapcsolóval működtetett főzőlapokat.

Mielőtt először használná a főzőlapokat, mindkét esetben egyenként 5 percig kell melegíteni őket edény nélkül, a szabályozót maximum állásba állítva. Ez idő alatt normális, hogy füst és szagok keletkeznek, amelyek a használat során eltűnnek. Ezt az első alkalmat kivéve ne melegítse a főzőlapokat edény nélkül.

Használjon vastag, teljesen lapos aljú edényeket, és a lehető legjobban igazítsa az edények méretét a használandó főzőlaphoz (8. ábra), hogy minimális főzési időt és minimális fogyasztást érjen el.

Javasoljuk, hogy a főzés megkezdésekor a gombot maximum állásba állítsa, majd a főzést alacsonyabb fokozaton folytassa, az étel mennyiségétől és típusától függően.

Kihasználva a főzőlap hőtehetetlenségét, valamivel korábban kapcsolhatja ki, mint amikor ténylegesen befejezi a főzést. Így energiát takarít meg: a főzőlapban felhalmozódott hő forrásban tartja az ételt.

Kerülje a folyadékok kifutását a főzőlap felületére, valamint a nedves edényekkel való munkát a főzőlapon.

Végtelen szabályozású elektromos főzőlapok

Ezeket a főzőlapokat egy végtelen szabályozású vezérlő működteti az energiaellátáshoz, amellyel kiválaszthatja a főzendő ételhez illő teljesítményt.

Figyelembe véve a főzés típusát, az étel mennyiségét, és az alábbi táblázatot használva, forgassa a gombot balra (9. ábra) a főzendő ételnek megfelelő állásba. A működés visszajelző lámpája világítani fog. A főzőlap kikapcsolásához forgassa a gombot nulla állásba. A visszajelző lámpa kialszik.

Stand

Olvasztás: Csokoládé, vaj, zselatin 1-2

Főzés: Rizs, besamelmártás, ragú 2-3

Főzés: Burgonya, tésztafélék, zöldségek 4-5

Párolás: Pörkölt, sült tekercs 4-5

Gőzölés: Hal 5

Melegítés, melegen tartás: Készételek 2-3-4-5

Sütés és pirítás: Rántott hús, marhaszelet, omlett 6-7-8

Főzés és elősütés 9

Magasabb fokozat szükséges a következő esetekben:

• Jelentős mennyiségű folyadék
• Nagy mennyiségű étel elkészítése
• Főzés fedő nélküli edényekben

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú kapcsolóval működtetik, amely fokozatosan biztosítja a teljesítményt (10. ábra).

6-os fokozat: Maximális hő

1-es fokozat: Minimális hő

Tájékoztatásul:

1-es és 2-es fokozat: Melegítés

3-as és 4-es fokozat: Erős melegítés és főzés

5-ös és 6-os fokozat: Sütés

A főzőlap karbantartása

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék lehűlt.

Edénytartó rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha az edénytartó rács lehűlt. Soha ne használjon súrolószert, maró anyagokat vagy éles tárgyakat.

Méretüknél fogva mosogatógépben is moshatók.

Gázégők

Az égők tisztán tartásához rendszeresen áztassa őket szappanos vízbe, és dörzsölje át őket nem fém kefével; mindezt azért, hogy a lyukak és rések teljesen szabadok maradjanak a láng megfelelő égéséhez. Az égőket alaposan szárítsa meg, mielőtt újra használná őket. Győződjön meg arról, hogy az égőfedeleket megfelelően helyezte az égőkre. (11. ábra)

Elektromos főzőlapok

Door het gebruik vergeelt de ring van de omranding. Dit is normaal. Gebruikt u voor het schoonmaken schoonmaakmiddelen voor roestvrij staal.

Aangeraden wordt alle overgelopen vloeistof op te nemen met een zachte doek die enigszins vochtig is gemaakt, en het geheel te drogen door de kookplaat enige momenten aan te zetten. Gebruikt u nooit voorwerpen met scherpe punten zoals pannensponzen, messen, enzovoorts, om aangekoekte etensresten van het oppervlak van de kookplaat te verwijderen.

Voorkomt u zoveel mogelijk het oppervlak van de kookplaat in contact te brengen met zout.

Indien de beschermlaag van de kookplaten door langdurig gebruik is aangetast, is het gewenst de kookplaat met enige druppels olie of met een ander veel gebruikt onderhoudsproduct te besprenkelen. Gebruikt u geen bijtende middelen.

Algemeen onderhoud

Indien er een kraan stroef is, forceert u hem dan niet. Belt u onmiddellijk de Officiële Technische Dienst zodat zij kunnen overgaan tot de reparatie of vervanging van de kraan.

Gebruikt u alleen wanneer het apparaat goed is afgekoeld een spons met zeepsop om het email en de onderdelen van glas, staal of glansaluminium te onderhouden. Gebruikt u geen reinigingsmiddel of schuursponzen die krassen op het email kunnen veroorzaken. Laat u zure vloeistoffen (citroensap, azijn, enz.) niet gedurende lange tijd op het email liggen. Voor oppervlakken van roestvrij staal raden wij u aan om schoonmaakmiddelen voor roestvrij staal te gebruiken. Het product aanbrengen met een natte doek of direct op het schoon te maken oppervlak. Poetst u het oppervlak op met een zachte, droge doek of met een zeem.

Aanwijzingen voor de installatie en afstelling

Afmetingen

Controleert u alvorens over te gaan tot de installatie de afmetingen van de (inbouw)kookplaten, alsmede de afmetingen van de te maken opening in het meubel (Fig. 12, 13).

De afmetingen zijn gelijk voor de drie modellen: gas, gemengd en elektrisch.

De inbouwmogelijkheid van de kookplaat in het meubel is volgens de norm EN 30-1 voor gastoestellen Klasse 3, en wordt volgens de norm EN 60.335-2-6 voor huishoudelijke elektrische apparaten geclassificeerd als "X". Dit betekent dat het apparaat moet worden verwijderd van de zijmuren (Fig. 12, 13).

Dit apparaat opstellen bovenop inbouwovens met een eigen koeling.

Gasaansluiting

Alle handelingen met betrekking tot de installatie, afstelling en aanpassing aan een andere gassoort dienen te worden verricht door daartoe bevoegd personeel van onze Technische Dienst, met inachtneming van de vigerende normen en de voorschriften van de gasbedrijven van de GALVO (NEN 1078) (of Normen in België).

Mielőtt a készüléket a gázvezetékhez csatlakoztatná, ellenőrizze, hogy a készülék be van-e állítva a szállítandó gázfajtára. Gyárunkból történő kiszállításkor a főzőlapok be vannak állítva

a típustáblán feltüntetett gázfajtán való működésre.

Feltétlenül szükséges, hogy a készülék felszerelésének helye rendelkezzen az előírt szellőzéssel. Az égéstermékeket ugyanis kifelé kell elvezetni.

A főzőlap gázbemenetének vége 1/2"-es menetes könyökidommal van ellátva.

Ha ezen könyökidom és a gázvezeték közé tömítőgyűrűt helyez, a következő lehetőségek állnak rendelkezésre:

- Merev csatlakozás. A főzőlaphoz rézcsövet, anyát és tömítőgyűrűt mellékelünk (14. ábra).

- Csatlakozás hajlékony fémcsővel (14. ábra). Ebben az esetben ügyelni kell arra, hogy ez a cső ne érintkezzen a beépített egység mozgó részeivel (például fiókkal), és ne haladjon át olyan helyeken, amelyek könnyen eltömődhetnek.

Mindkét csatlakozási módnál ügyelni kell arra, hogy a könyökidomot ne mozdítsák el vagy forgassák el a gyári állásából.

Mindkét esetben a készülék és a gázhálózat közé könnyen hozzáférhető elzárócsapot kell beépíteni.

Elektromos csatlakoztatás

A típustáblán ellenőrizze a feszültséget és az összteljesítményt.

A készüléket kötelező földelővezetékre csatlakoztatni.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. A technikusnak meg kell győződnie arról, hogy a csatlakoztatás az adott ország jogszabályi előírásainak megfelelően történik (NEN 1010). Továbbá a helyi áramszolgáltató előírásait is teljes mértékben be kell tartani.

Útmutatások a telepítéshez és beállításhoz

A szokásos biztonsági előírások betartása érdekében a telepítőnek a készüléket legalább 3 mm érintkezési nyílással rendelkező, minden pólusú árammegszakítóval kell ellátnia. Ez nem szükséges dugós csatlakoztatás esetén, ha az dugó a felhasználó számára könnyen hozzáférhető.

A csatlakozódugóval ellátott készülékek csak megfelelően földelt csatlakozóaljzathoz csatlakoztathatók.

Földelés hiánya vagy hibás földelés okozta balesetekért minden felelősséget kizárunk.

A főzőlap teljes elektromos rendszere a főzőlap aljának hátulján található általános csatlakozódobozban van összpontosítva, és a hozzá tartozó védőburkolat védi.

A csatlakoztatáshoz

Vegyen egy csavarhúzót, és távolítsa el a csatlakozódoboz védőburkolatának 2 csavarját (15. ábra). A főzőlap 230 V-os és 2 fázisú csatlakoztatásra készült.

A négy elektromos főzőzónával rendelkező (beépíthető) főzőlap esetén (16. ábra) más típusú csatlakoztatásra van szükség; használja a csatlakozódoboz hídját a csatlakozási rajz szerint (17. ábra). A telepítés során először a földelővezetéket csatlakoztassa, és bontáskor ezt a vezetéket válassza le utoljára. Csere esetén tartsa be a kábel keresztmetszetét és típusát.

A készülék hálózatra csatlakoztatásához H05RR-F típusú vagy azzal egyenértékű csatlakozókábelt kell használni.

MODEL	DOORS NEDEKABEL	ZEKERING (Amp)
GAS	3 x 0,75 mm2	2
GEMENGD	3 x 1,5 mm2	10
ELEKTRISCH	3 x 2,5 mm2	25

A főzőlap beépítése a bútorba

Vágjon ki egy darabot a munkalapból a szükséges méreteknek megfelelően (13. ábra).

A vágási felületek védelme

A bútorok gyártásához használt fa rostjai viszonylag gyorsan megduzzadnak, ha nedvességgel érintkeznek. Ezért a vágási felületeket speciális tömítőanyaggal kell lakkozni, hogy megvédje azokat a gőztől vagy a konyhabútor munkalapja alatt felgyülemlő kondenzvíztől.

Üzembe helyezés a bútorban

Rögzítse a 6 „A” jelű bilincset a vágási felülethez a 18. ábrán látható módon; a bilincs aljának a bútor felső szélével azonos magasságban kell lennie.

Megjegyzés: Gránit vagy márvány munkalapok esetén használjon tipliket vagy hüvelyeket a csavarok rögzítéséhez, vagy ragassza fel a bilincseket. Ehhez használjon fém és kő ragasztására alkalmas ragasztót.

Ha a készüléket szét kell szerelni, csak fel kell tolni.

A készülékhez mellékelt "B" öntapadó tömítést kell felhelyezni a főzőlap alsó részére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza a beszivárgás minden formáját.

Helyezze a főzőlapot a kivágott nyílásba. Ugyanakkor nyomást kell gyakorolni a végekre, hogy a hornyok a rugóba illeszkedjenek. Ellenőrizze, hogy a főzőlap a teljes kerületén alátámasztva legyen.

Beépítési javaslatok

A főzőlap közvetlen közelében lévő paneleknek a munkafelületen nem éghető anyagból kell készülniük.

Útmutató a telepítéshez és beállításhoz

Mind a burkolatoknak, mind a rögzítésükhöz használt tömítőanyagnak hőállónak kell lenniük a sérülések elkerülése érdekében. Tartsa be továbbá a 13. ábrán feltüntetett távolságokat a hátsó faltól és az oldalfalaktól. A készülék alatti megfelelő légáramlás biztosítása érdekében hagyjon legalább 10 cm szabad helyet bármely (kis) fiókig, közbenső falig vagy sütőig, amely alá helyezhető.

Ez a készülék nincs elszívóhoz csatlakoztatva. Ezért feltétlenül szükséges, hogy a helyiség, ahol a készüléket telepítik, rendelkezzen az előírt szellőzéssel. Az égéstermékeket ugyanis ki kell vezetni a szabadba. A készülék hosszú távú használata további szellőztetést igényelhet: ablaknyitás vagy mechanikus szellőztetés alkalmazása. Ha mechanikus szellőztetéssel rendelkezik (például elszívó), vegye figyelembe, hogy annak legalább 650 mm távolságra kell lennie a főzőlaptól.

A gázfajta megváltoztatásához szükséges műveletek

A másik gázfajtára való átállítással kapcsolatos minden műveletet a Műszaki Szolgálat arra jogosult személyzetének kell elvégeznie, a gázszolgáltatók hatályos előírásainak és szabályzatainak betartásával.

Fontos: a készüléken végzett minden művelet előtt szakítsa meg az elektromos tápellátást és a gázellátást.

A főzőlap az adattáblán feltüntetett gázfajtára van beállítva.

Amennyiben az országában hatályos előírások ezt lehetővé teszik (lásd adattábla), ez a főzőlap más gázfajtákhoz is igazítható. Ehhez a következő műveleteket kell elvégezni:

a) A főzőlap égőinek fúvókáinak cseréje

1.- Távolítsa el a lábastartókat, az égőfedeleket és az égőházat. 2.- Csavarja ki az égők alján található fúvókákat egy 7 mm-es villáskulccsal, és távolítsa el őket (19. ábra). 3.- Szerelje be a másik gázfajtához szükséges fúvókákat az adattáblázat segítségével (lásd 1. táblázat), és nyomja le őket erősen a megfelelő tömítés érdekében.

Az összes művelet elvégzése után szerelje vissza az égőket és a lábastartókat.

b) A gáztűzhely égői csapjainak csökkentett fogyasztásra történő beállítása

1.- A csapokat állítsa minimum állásba. 2.- Szerelje le a csapok kezelőgombjait. 3.- A gombok eltávolítása után keletkező nyíláson keresztül hozzáfér a csaphoz, ahol található a "by-pass" beállítócsavar (20., 21. ábra). Propán- és butángáz esetén a beállítócsavart teljesen be kell csavarni. Földgáz esetén a beállítócsavart balra kell forgatni, amíg a gáz megfelelően áramlik ki az égőből, mégpedig úgy, hogy amikor az égőt maximum állásból minimum állásba kapcsolják, ne aludjon el, és a láng se legyen kisebb.

Biztonsági szeleppel ellátott főzőlapok

Amennyiben a főzőlap biztonsági szelepekkel van felszerelve, a következő műveleteket kell elvégezni a csökkentett fogyasztás beállításához:

1. Távolítsa el a rácsokat, az égőfedeleket, az égőházakat és a kezelőgombokat.

Útmutató a telepítéshez és beállításhoz

1. Távolítsa el a csepegtetőtálcát; a "by-pass" beállításához el kell távolítani a gyújtórendszert.
2. Propán- és butángáz esetén a beállítócsavart teljesen be kell csavarni. Földgáz esetén a beállítócsavart balra kell forgatni, amíg a gáz megfelelően áramlik ki az égőből, mégpedig úgy, hogy amikor az égőt maximum állásból minimum állásba kapcsolják, ne aludjon el, és a láng se legyen kisebb.
3. Szerelje vissza az összes alkatrészt.

Megjegyzés: A csap tengelyét soha ne szerelje szét: meghibásodás esetén a csapot egészében cserélje ki.

Ezen műveletek után szerelje vissza az alkatrészeket.

c) A készülék átállítását jelző címkét helyezze el az adattábla közelében.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

TABEL 1GEGEVENS VAN DE BRANDERS
U dient het apparaat te gebruiken met de soorten gas die zijn aangeduid op de gegevensplaat			SOORT GAS	G-30 BUTAAN	G-20 AARDGAS	G-25 AARDGAS
Gebruiksdruk			mbar	30	20	25
Snel-brander	Aanduiding van het spuitstuk		-	85	116	128
	Verbruik (Hs)	Nominaal Gereduceerd	kW	3 ≤ 0,6	3 ≤ 0,5	3 ≤ 0,5
	Opbrengst 15°C m3/h1.013 mbar		- g/h	- 218	0,285 -	0,332 -
Halfsnel-brander	Aanduiding van het spuitstuk			65	97	94
	Verbruik (Hs)	Nominaal Gereduceerd	kW	1,75 ≤ 0,35	1,75 ≤ 0,29	1,75 ≤ 0,29
	Opbrengst 15°C m3/h1.013 mbar		- g/h	- 127	0,166 -	0,194 -
Hulp-brander	Aanduiding van het spuitstuk			50	72	72
	Verbruik (Hs)	Nominaal Gereduceerd	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Opbrengst 15°C m3/h1.013 mbar		- g/h	- 72	0,095 -	0,110 -

Mit tegyen, ha valami nem működik?

Nem mindig szükséges a műszaki segélyszolgálatot hívni. Sok esetben saját maga is elháríthatja a hibát. Az alábbi táblázat néhány tanácsot tartalmaz.

Megjegyzés:

Kizárólag a Műszaki Szolgálatunk arra feljogosított személyzete végezhet munkát a rendszer gáz- és elektrotechnikai részén.

Wat te doen...	Vermoedelijke oorzaak	Oplossing
...indien de algemene elektrische werking defect is?	Defecte zekering.	De zekering controleren in de algemene zekeringkast en deze vervangen indien hij is doorgeslagen.
...indien de elektrische ontsteking niet werkt?	Het kan zijn dat er schoonmaak- of voedselresten zijn achtergebleven tussen de bougie en de branders.	De ruimte tussen de bougie en de branders dient grondig te worden schoongemaakt.
...indien de vlam van de branders niet gelijkmatig is?	De verschillende onderdelen van de brander zijn onjuist geplaatst.	Plaatst u de verschillende onderdelen op de juiste wijze.
...indien de gasstroom niet normaal lijkt, of er helemaal geen gas uit de gaatjes komt?	-De gastoevoer is afgesloten als gevolg van tussenliggende kranen.-Indien het gas afkomstig is uit een gasfles, dan kan deze leeg zijn.	-De mogelijk tussenliggende kranen opendraaien.-De lege gasfles vervangen door een volle.
...indien het in de keuken naar gas ruikt?	-Er staat een kraan open.-Een mogelijk lek in de koppeling met de gasfles.	-Controleren of er een kraan openstaat.-Nagaan of de koppeling degelijk is.
...indien de beveiligingen van de verschillende branders niet werken?	- De gaatjes van de gasbranders zijn vuil.	- De gaatjes van de gasbranders schoonmaken.

Ha felhívja műszaki szolgálatunkat, kérjük, adja meg a következőket:

E-Nr

FD

Ezek az adatok a készülék adattábláján találhatók.

Garancia feltételek

A készülékre vonatkozó garanciális feltételek azok, amelyeket cégünk képviselete a vásárlás országában meghatároz. Kívánságára a készülék eladója bármikor kész Önnek ezekről

a szükséges részleteket megadni. A garancia igénybevételéhez mindenképpen be kell mutatnia a vásárlási bizonylatot.

A változtatások joga fenntartva.

Tartalomjegyzék

Oldal

Amire figyelnie kell 70

A csomagolás kezelése és a készülékek hulladékba helyezése 70

Az új készülék csatlakoztatása előtt 70

Biztonsági utasítások....70

Mit tehet annak érdekében, hogy készüléke ne sérüljön meg ..... 71

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Így néz ki az új főzőlapja 72

A készülék leírása 72

Főzés a főzőlapon 74

Gázégők.... 74

Az edények kiválasztása és elhelyezése. 74

Elektromos főzőlapok 75

A főzőlap karbantartása 76

Tisztítás és karbantartás....76

UTASÍTÁSOK A SZERELŐ SZÁMÁRA

Telepítési és beállítási utasítások 77

Méretek 77

Gázcsatlakoztatás 77

Elektromos csatlakoztatás 77

A főzőlap beépítése a bútorba 78

A gáztípus megváltoztatásához szükséges műveletek.... 79

Mi történik, ha valami nem működik? 81

Garancia feltételei 81

Dolgok, amelyekre figyelnie kell

Csomagolás kezelése és a készülékek megsemmisítése

• Ügyeljen a környezetet nem szennyező, megfelelő csomagoláskezelésre: Szállítás során termékeinknek hatékony védőcsomagolásra van szükségük. E tekintetben a feltétlenül szükségesre szorítkozunk. Minden felhasznált csomagolóanyag nem szennyezi a környezetet, és tökéletesen újrahasznosítható. A további feldolgozás és újrafelhasználás révén nyersanyagokat takaríthatunk meg, és csökkenthető a hulladék mennyisége.
• Mielőtt megsemmisítene egy készüléket, gondoskodjon annak használhatatlanná tételéről. Ezután adja le egy újrahasznosító központban. A legközelebbi központ címét a helyi önkormányzat adhatja meg.

Az új készülék csatlakoztatása előtt

• Mielőtt elkezdi használni új készülékét, figyelmesen olvassa el a használati utasítást. Az fontos biztonsági információkat, valamint a használat és karbantartás módját tartalmazza.
• A következő utasítások csak azokra az országokra érvényesek, amelyek szimbóluma megjelenik a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor a műszaki utasításokhoz kell fordulni, amelyek tartalmazzák a készülék ország használati feltételeihez való igazításához szükséges utasításokat.
• Mielőtt a készüléket a hálózathoz csatlakoztatná, ellenőrizze, hogy az adott gáztípushoz van-e előkészítve.
• Elengedhetetlen, hogy a készülék felszerelési helyén megfelelő szellőzés legyen.
• Nem tanácsos a készüléket olyan helyre telepíteni, ahol erős légáramlatok vannak, mert az égők kialudhatnak.
• Ez a készülék gyárilag az adattáblán feltüntetett gázra van beállítva. A nagyobb biztonság és a hatályos előírások betartása érdekében a telepítést és a gázátalakítást bízza hivatalosan engedéllyel rendelkező szakemberre.
• Ne nyúljon a készülék belsejéhez. Ha szükséges, hívja ügyfélszolgálatunkat.
• Ezek a készülékek magas hőmérsékletet érnek el, ezért legyen óvatos.
• Őrizze meg a használati és szerelési útmutatót, hogy a készülékkel együtt átadhassa, ha az gazdát cserél.
• Ne helyezzen üzembe sérült készüléket.

Biztonsági utasítások

• Az elektromos hálózatra és a gázhálózatra történő csatlakoztatást csak engedéllyel rendelkező személy végezheti.
• A készüléket kötelező földelni. Földelés hiánya vagy hibás földelés okozta baleset esetén minden felelősséget kizárunk.
• A fűtő- és főzőkészülékek felületei működés közben felforrósodnak. Tartsa távol a gyermekeket.
• Az elektromos vezetékek nem érintkezhetnek forró felületekkel.
• A tápkábelt rögzíteni kell a bútorhoz, hogy ne érintkezzen a sütő forró részeivel.
• A készüléket kizárólag ételek elkészítésére használja, soha ne fűtésre.
• A túlhevített zsír vagy olaj könnyen meggyulladhat. Ezért az

Amire figyelnie kell

zsírral vagy olajjal történő főzést, például a sült krumpli készítését, felügyelet mellett kell végezni.

• Meghibásodás esetén kapcsolja ki a készülék gáz- és elektromos ellátását. A javításhoz hívja ügyfélszolgálatunkat.
• A kuktafazekakat folyamatosan felügyelni kell, amíg el nem érik a megfelelő nyomást. Állítsa a főzést a maximális fokozatra, majd (a kukta gyártójának utasításait követve) állítsa alacsonyabb fokozatra.
• Ne helyezzen deformált, instabil edényeket a főzőlapokra és az égőkre, hogy elkerülje azok véletlen felborulását.

Mit tehet Ön annak érdekében, hogy készüléke ne sérüljön meg

- Pontosan kövesse a jelen kézikönyvben található utasításokat.

Így mutatkozik be új főzőlapja

A készülék leírása

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg az Ön

modelljét, és nézze meg, mely jellemzők vonatkoznak az Ön által vásárolt modellre.

Így mutatkozik be új főzőlapja

3. ábra Elektromos főzőlap ∅ 145 1500 W

4. ábra Elektromos főzőlap ∅ 145 1500 W

Főzés a főzőlapon

Gázégők

A kezelőpanelen található minden egyes vezérlőgomb jelzi, hogy melyik égőt vezérli.

Gázégők gyújtással

Egy égő begyújtásához nyomja meg a kiválasztott égő gombját, és forgassa el balra a gyújtási állásig. Tartsa a gombot körülbelül 5 másodpercig a gyújtási állásban. A gyújtást egy "kattanó hang" erősíti meg. Ha nem történik gyújtás, ismételje meg a műveletet.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Ezért ajánlott a maximális tisztaság. Ezt kis kefével végezze, ügyelve arra, hogy a gyújtógyertya ne szenvedjen erős ütéseket.

Eloltáshoz forgassa a gombot jobbra a 0 állásig. (5. ábra)

Gázégők gyújtással és biztonsági berendezéssel

Ha a tűzhelye olyan égőkkel rendelkezik, amelyek biztonsági szeleppel vannak ellátva, amelyek megakadályozzák a gáz kiáramlását az égők véletlen kialvása esetén, a begyújtáshoz nyomja meg a kiválasztott égő gombját, és forgassa el balra a gyújtási állásig. Tartsa a gombot körülbelül 5 másodpercig a gyújtási állásban. A gyújtást egy "kattanó hang" erősíti meg.

Ha a gomb elengedésekor az égő kialszik, forgassa a gombot a 0 állásba, és kezdje újra a műveletet, de ezúttal tartsa lenyomva a gombot hosszabb ideig, miután az égő begyújtott, nagy láng állásban.

A begyújtás után állítsa be a kívánt lángot.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Ezért ajánlott a maximális tisztaság. Ezt kis kefével végezze, ügyelve arra, hogy a gyújtógyertya ne szenvedjen erős ütéseket.

Eloltáshoz forgassa a gombot jobbra a 0 állásig. (5. ábra).

	Consumo nominal
Quemador auxiliar	1 kW
Quemador semi-rápido	1,75 kW
Quemador rápido	3 kW

A tűzhely égői gyárilag tökéletesen be vannak állítva, ezért ha bármilyen rendellenességet észlel, hívja a Műszaki Szolgálatunkat.

A gázkészülék használata hőt és páratartalmat termel a helyiségben, ahol fel van szerelve. Gondoskodni kell a konyha megfelelő szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (elszívó páraelszívót).

A készülék folyamatos használata további szellőztetést igényelhet, például nyisson ki egy ablakot (huzat nélkül), vagy növelje a mechanikus szellőztetés teljesítményét, ha van.

Hogyan válasszuk ki és helyezzük el az edényeket

Az edényt mindig a főzőzóna égőjének közepére helyezze.

Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően.

A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne nyúljon túl az edény oldalain, elkerülve a túlzott gázfogyasztást (6. ábra).

Quemador	Mínimo ø recipiente	Máximo ø recipiente
Auxiliar (1kW)	100 mm	120 mm
Semirápido (1,75kW)	120 mm	240 mm
Rápido (3kW)	220 mm	260 mm

Kerülje a nagy átmérőjű edények használatát a kezelőszervekhez közeli égőkön, amelyek az égőre helyezve hozzáérhetnek vagy túl közel kerülhetnek azokhoz (7. ábra), megemelve ezzel a hőmérsékletet azon a területen, és kárt okozhatnak.

Főzés a főzőlapon

Elektromos főzőlapok

A főzőlap típusától függően találkozhatunk végtelen szabályozású elektromos főzőlapokkal vagy hatállású kapcsolóval vezérelt főzőlapokkal.

Mindkét esetben, mielőtt először használná a főzőlapokat, mindegyiket külön-külön 5 percig fel kell melegíteni edény nélkül, a szabályozót maximális teljesítményre állítva. Ez idő alatt füst és szagok távozása normális, amelyek a használat során eltűnnek. Ezt az első felmelegítést kivéve ne használja a főzőlapokat edény nélkül.

Használjon tökéletesen lapos, vastag aljú edényt, amelynek mérete a lehető legjobban illeszkedjen a megfelelő főzőlaphoz (8. ábra) a minimális főzési idő és a minimális fogyasztás elérése érdekében.

Javasoljuk, hogy a főzés elején a szabályozót maximális állásba helyezze, majd az étel mennyiségétől és minőségétől függően később váltson közepes, tartó állásba.

Kihasználva a főzőlap hőtehetetlenségét, a főzés befejezése előtt egy kicsit ki lehet kapcsolni, energiát megtakarítva, mivel a főzés a felhalmozott hővel folytatódik.

Kerülje a folyadékok túlcsordulását a főzőlap felületére, valamint a nedves edényekkel való munkát rajta.

Végtelen szabályozású elektromos főzőlap.

Ezeket a főzőlapokat végtelen energia-szabályozó vezérli, amellyel kiválaszthatja a főzendő ételnek megfelelő teljesítményt.

Figyelembe véve a főzés típusát, az étel mennyiségét, és az alábbi táblázatot használva, forgassa a gombot balra (9. ábra) a főzési módnak megfelelő állásba. A működésjelző lámpa

kigyullad. A főzőlap kikapcsolásához forgassa a gombot 0 állásba. A működésjelző lámpa kialszik.

Pozíció

Fundir: Chocolate, Mantequilla, Gelatina	1-2
Cocción de: Arroz, Bechame, Ragout	2-3
Cocción de: Patatas, Pastas, Verduras	4-5
Rehogar: Estofado, Asados en rollo	4-5
Avahar: Pescado	5
Calentar, mantener caliente platos preparados	2-3-4-5
Asar: Escalopes, Bistec, Tortillas	6-7-8
Cocer y dorar	9

Magasabb fokozat szükséges, ha:

• Nagy mennyiségű folyadék
• Nagy edények előkészítése
• Főzés fedetlen edényekkel

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú kapcsoló vezérli, amely fokozatos teljesítményt biztosít. (10. ábra)

6. fokozat: Maximális hő

1. fokozat: Minimális hő

Tájékoztatásul:

1. és 2. fokozat: Melegítés

3. és 4. fokozat: Erős melegítés és főzés

5. és 6. fokozat: Sütés

A főzőlap karbantartása

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, amikor a rács hideg. Soha ne használjon súrolószereket vagy éles tárgyakat.

Gázégők

Az égők tisztán tartásához rendszeresen tisztítsa meg őket szappanos vízbe merítve és nem fémes kefével dörzsölve, hogy a lyukak és hornyok tökéletesen szabadok legyenek a megfelelő láng biztosításához. Használat előtt gondosan szárítsa meg őket. Győződjön meg arról, hogy a fedelek megfelelően illeszkednek az égőbetétre (11. ábra).

Elektromos főzőlapok

Ajánlott a kifolyt folyadékot egy enyhén nedves, puha ruhával eltávolítani, és a lapot néhány pillanatra bekapcsolva megszárítani. Soha ne használjon éles tárgyakat, például fém súrolószivacsot, kést stb. a megkeményedett ételmaradékok eltávolításához a felületről.

Lehetőség szerint kerülje a só érintkezését a főzőlap felületével.

Ha hosszú használat során a főzőlapok bevonata eltűnt, ajánlott néhány csepp olajjal vagy más, a piacon szokásos ápolószerrel bepermetezni. Ne használjon súrolószereket.

Használat során a körvonal gyűrűje sárgássá válik. Ez normális. Tisztításához használjon rozsdamentes acél tisztítószert.

Általános karbantartás

Ha egy csap beszorult, ne erőltesse. Azonnal hívja a hivatalos szervizt, hogy elvégezzék a javítást vagy cserét.

A zománc, az üveg, a fényes alumínium vagy az acél részek megőrzéséhez használjon szappanos vizet és szivacsot, de csak akkor, amikor a készülék jól lehűlt. Ne használjon súroló hatású mosószert vagy szivacsot, amely megkarcolhatja a zománcot. Ne hagyjon savas folyadékokat (citromlevet, ecetet stb.) hosszú ideig a zománcon. Rozsdamentes acél felületekhez rozsdamentes acél tisztítószert ajánlunk. Vigye fel a terméket nedves ruhával vagy közvetlenül a tisztítandó felületre. Puha, száraz ruhával vagy szarvasbőrrel fényesítse ki.

Szerelési és beállítási utasítások

Méretek

Bármely telepítési művelet elvégzése előtt ellenőrizze a munkalapok méreteit, valamint a bútor munkalapján elvégzendő nyílás méreteit. A méretek közösek mindhárom készüléktípusnál: gáz, vegyes és elektromos (12., 13. ábra).

A munkalap elhelyezésének lehetősége a bútorban a gázkészülékekre vonatkozó EN 30-1 szabvány szerint 3. osztály, az elektromos háztartási készülékekre vonatkozó EN 60.335-2-6 szabvány szerint pedig "X" besorolású. Ez azt jelenti, hogy a készüléket el kell távolítani az oldalfalaktól (12., 13. ábra).

Ezek a munkalapok csak szellőztetett sütők fölé szerelhetők.

Gázcsatlakozás

Szükséges, hogy a telepítéssel, beállítással és más típusú gázra való átállítással kapcsolatos összes műveletet a Műszaki Szolgálatunk felhatalmazott személyzete végezze, a hatályos előírásoknak és a gázszolgáltatók előírásainak betartásával.

Spanyolországban a lakott épületek gázberendezéseire vonatkozó alapvető szabályok, B.O.E. 281. szám, 1993.11.24.

A készülék hálózatra csatlakoztatása előtt ellenőrizni kell, hogy fel van-e készítve a szállítandó gáztípusra. A mi munkalapjaink gyárilag az adattáblán feltüntetett gáztípusra vannak előkészítve.

Elengedhetetlen, hogy a készülék telepítési helyén rendelkezésre álljon az előírt szellőzés. Ezért szükséges, hogy az égéstermékek a szabadba távozzanak.

Ha az erre vonatkozó rendelkezéseket nem tartják be, a felelősség a telepítőt terheli, a gyártó mentesül a felelősség alól.

A gázmunkalap bemeneti gyűjtőcsövének vége 1/2"-os menetes könyökkel van ellátva.

Ez a könyök lehetővé teszi, tömítés közbeiktatásával:

- A merev csatlakozást. A munkalaphoz egy rézcsövet, egy anyát és tömítést szállítanak (14. ábra).

- A csatlakozást fém hajlékony csővel (14. ábra). Ebben az esetben kerülni kell, hogy ez a cső érintkezzen a beépítő egység mozgó részeivel (például egy fiókkal), és ne haladjon át olyan helyeken, amelyek eltömődhetnek.

Bármelyik csatlakozásnál kerülni kell a könyök elmozdítását vagy elforgatását a gyári helyzetéből.

Mindkét esetben egy hozzáférhető elzárócsapot kell beiktatni a készülék és a gázhálózat közé.

Elektromos csatlakoztatás

Az adattáblán ellenőrizni kell a feszültséget és az összteljesítményt.

A készüléket kötelezően földelni kell.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. Meg kell győződnie arról, hogy a csatlakoztatás az ország jogi előírásainak megfelelően történt. Ezenkívül maradéktalanul be kell tartani a helyi áramszolgáltató rendelkezéseit.

A szokásos biztonsági előírások betartásához a telepítőnek egy megszakító kapcsolót kell előirányoznia

Telepítési és beállítási utasítások

minden pólusú, legalább 3 mm érintkezőnyílással. Ez nem szükséges, ha a csatlakoztatás dugaszolóaljzaton keresztül történik, és az hozzáférhető a felhasználó számára.

A dugaszolóaljzattal ellátott készülékeket csak megfelelően telepített, földelt dugaszolóaljzatokhoz szabad csatlakoztatni.

Földelés hiánya vagy hibás földelés okozta baleset esetén minden felelősséget kizárunk.

A főzőlap teljes elektromos rendszere a munkalap hátulján található általános sorkapocsban összpontosul, amelyet a hozzá tartozó fedél véd.

A csatlakoztatáshoz

Vegyen egy csavarhúzót, és távolítsa el a csatlakozósorkapocs védőfedelének 2 csavarját (15. ábra). A főzőlap 220...230 V-os és 2 fázisú csatlakoztatásra előkészítve érkezik.

A 4 elektromos főzőzónás főzőlap esetén (16. ábra), ha más típusú csatlakoztatásra van szükség, használja a sorkapocs hídját a bekötési táblázat szerint (17. ábra).

A telepítés során először a földelővezetéket csatlakoztassa, és szétszereléskor azt csatlakoztassa le utoljára. Csere esetén tartsa be a vezeték keresztmetszetét és típusát.

A csatlakoztatáshoz HO5RR-F típusú vagy azzal egyenértékű hálózati csatlakozóvezetéket kell használni.

MODELO	SECCIÓN DE CABLE	FUSIBLE (Amp)
GAS	3 x 0,75 mm 2	2
MIXTA	3 x 1,5 mm 2	10
ELECTRICA	3 x 2,5 mm 2	25

A munkalap beépítése a bútorba

Végezze el a szükséges méretű vágást a munkalapon (13. ábra).

A vágások védelme

A bútorlapok készítéséhez használt faanyagok nedvesség hatására viszonylag gyorsan megduzzadnak. Ezért a vágási felületeket speciális ragasztóval lakkozza be, hogy megvédje őket a gőztől vagy a lecsapódó víztől, amely a konyhabútor munkalapja alá kerülhet.

Beépítés a bútorba

Helyezze el a 6 darab "A" kapcsot a vágási felületen a 18. ábrán látható módon; a kapocs alsó éle egy szintben legyen a bútor felső szélével.

Megjegyzés: Gránit vagy márvány munkalapok esetén használjon tipliket vagy hüvelyeket a rögzítőcsavarokhoz, vagy ragassza fel a kapcsokat. Ehhez használjon fém és kő ragasztására alkalmas ragasztót. Ha szükséges a szétszerelés, csak felfelé kell tolni a készüléket.

Helyezze el a készülékkel szállított öntapadó tömítést "B" a munkalap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza a szivárgást.

Illessze a munkalapot a vágásba. Nyomja meg egyidejűleg a végeket, hogy a hornyok a rugóba illeszkedjenek. Ellenőrizze, hogy a munkalap teljes kerületén alátámasztott legyen.

Ajánlások a beépítéshez

A munkafelület felett, a főzőlap közvetlen közelében lévő panelek nem éghető anyagból készüljenek. Mind a rétegelt burkolatoknak, mind az azokat rögzítő ragasztónak hőállónak kell lenniük a károsodás elkerülése érdekében. Tartsa be a hátsó és oldalfalaktól mért távolságokat, amelyek a 13. ábrán láthatók. A készülék alatti megfelelő légáramlás biztosításához legalább 10 cm távolságot kell hagyni bármely

Beépítési és beállítási utasítások

fiók, közbenső fal vagy sütő alatt, amely alá helyezhető.

Ez a készülék nincs elszívóhoz csatlakoztatva. Ezért elengedhetetlen, hogy a készülék felszerelési helyén megfelelő szellőzés legyen. A égéstermékeket a szabadba kell vezetni. A készülék folyamatos használata további szellőztetést igényelhet, például ablaknyitást vagy mechanikus szellőztetést. Ha mechanikus szellőztetést használ (pl. elszívóernyő), vegye figyelembe, hogy azt legalább 650 mm távolságra kell elhelyezni a főzőlaptól.

A gáztípus cseréjéhez szükséges műveletek

Minden, a más típusú gázra való átállítással kapcsolatos műveletet kizárólag a Műszaki Szervizünk felhatalmazott személyzete végezheti, a hatályos előírásoknak és a gázszolgáltatók előírásainak betartásával.

Fontos: Bármilyen beavatkozás előtt zárja el a készülék gáz- és elektromos ellátását.

A főzőlap az adattáblán feltüntetett gáztípushoz van előkészítve.

Amennyiben az Ön országának hatályos előírásai lehetővé teszik (lásd az adattáblát), ez a főzőlap más gázokhoz is átalakítható. Ehhez a következő műveleteket kell elvégezni:

a) A főzőlap égőinek fúvókáinak cseréje

1. Távolítsa el a rácsokat, a fedeleket és az égőtesteket.

2. Csavarja ki és távolítsa el az egyes égők alján található fúvókákat egy 7 mm-es csőkulccsal (19. ábra).

3. Szerelje be az átalakítani kívánt gáznak megfelelő fúvókákat a jellemzők táblázata szerint (lásd 1. táblázat), és

húzza meg őket alaposan a tömítettség biztosítása érdekében.

Az összes fenti művelet elvégzése után szerelje vissza az égőket és a rácsokat.

b) A főzőlap égőcsapjainak csökkentett fogyasztásának beállítása

1. Állítsa a csapokat minimális állásba.

2. Szerelje le a csapok gombjait.

3. A gombok és tömítések eltávolítása után keletkező nyíláson keresztül hozzáfér a csaphoz, ahol a „bypass” beállítócsavar található (20., 21. ábra). Propán és bután esetén a csavarnak alaposan meg kell lennie húzva. Földgáz és városi gáz esetén addig állítsa a csavart (balra forgatva), amíg az égőből megfelelően áramlik a gáz, úgy, hogy az égő maximálisról minimálisra állításakor ne aludjon el, és ne keletkezzen lángvisszacsapás.

BIZTONSÁGI FŐZŐLAPOK

Amennyiben a főzőlap biztonsági szelepekkel van felszerelve, a csökkentett fogyasztás beállításához a következőket kell tenni:

1. Távolítsa el a rácsokat, a fedeleket, az égőfejet és a gombokat.
2. Távolítsa el a zsírgyűjtő tálcát, és a „by-pass” eléréséhez távolítsa el a gyújtórendszert.
3. Bután és propán esetén a csavart teljesen be kell csavarni. Földgáz és városi gáz esetén addig állítsa a csavart, amíg az égőből megfelelően áramlik ki a gáz, úgy, hogy az égő maximálisról minimálisra váltásakor ne aludjon el, és ne keletkezzen lángvisszacsapás (22. ábra).
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a csaptengelyt; meghibásodás esetén cserélje ki a teljes csapot.

A műveletek elvégzése után szerelje vissza az alkatrészeket.

c) Helyezzen el egy címkét, amely jelzi, hogy a készüléket milyen gázra alakították át, a típustábla közelében.

Ezeknél az égőknél nem kell beállítani az elsődleges levegőt.

Üzembe helyezési és beállítási utasítások

TABLE 1CARACTERISTICAS DE LOS QUEMADORES
El aparato debe utilizarse con los gases que se indican en la placa de características			TIPO DE GAS	G-30 BUTANO	G-31 PROPANO	G-20 NATURAL
Presión de utilización			mbar	28	37	18
Quemador rápido	Marcado del inyector			85	85	116
	Consumo (Hs)	Nominal Reducido	kW	3 ≤ 0,6	3 ≤ 0,6	3 ≤ 0,5
	Caudal 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-
Quemador semi-rápido	Marcado del inyector			65	65	97
	Consumo (Hs)	Nominal Reducido	kW	1,75 ≤ 0,35	1,75 ≤ 0,35	1,75 ≤ 0,29
	Caudal 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166
Quemador auxiliar	Marcado del inyector			50	50	72
	Consumo (Hs)	Nominal Reducido	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Caudal 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095--

Mi a teendő, ha valami nem működik?

Nem mindig kell a műszaki ügyfélszolgálatot hívnia. Sok esetben Ön is orvosolhatja a hibát. Az alábbi táblázat néhány tanácsot tartalmaz.

Fontos megjegyzés: Kizárólag a műszaki ügyfélszolgálatunk által felhatalmazott személyzet végezhet munkát a gáz- és elektromos rendszeren.

¿Qué pasa...	Causa probable	Remedio
... si el funcionamiento eléctrico general esta averiado?	Fusible defectuoso	Controlar el fusible en la caja general de fusibles y cambiarlo si está averiado.
... si el encendido electrico no funciona?	Pueden existir residuos de alimentos o de limpieza entre la bujía y los quemadores.	El espacio entre bujía y quemadores debe ser cuidadosamente limpiado.
... si la llama de los quemadores no es uniforme?	Las diferentes parte del quemador han sido colocadas incorrectamente.	Situe correctamente las diferentes piezas.
... si el flujo de gas no parece normal, o no sale gas?	-Esté cerrado el paso de gas debido a llaves intermedias.-Si el gas proviene de una bombona, ésta puede estar vacía.	-Abrir las posibles llaves intermedias.-Cambie la bombona por una llena.
... si hay olor a gas en el recinto de la cocina?	-Algún grifo está abierto.-Posible fuga en el acoplamiento a la bombona.	-Proceda a comprobarlo.-Cerciorese que el acoplamiento esta correcto.
... si no funcionan las seguridades de los diferentes quemadores?	Estan sucias las ranuas de salida de gas de los quemadores.	Proceda a limpiar las ranuras de salida de gas de los quemadores.

Ha műszaki ügyfélszolgálatunkat hívja, kérjük, adja meg:

E-Nr

FD

Ezek az adatok a készülék adattábláján találhatók.

Garancia feltételei

Az erre a készülékre vonatkozó garanciális feltételeket a cégünk képviselete határozza meg abban az országban, ahol a vásárlás történt. Kérésre a kereskedő, akitől a készüléket vásárolta, bármikor készséggel rendelkezésére bocsátja a részleteket.

Ebben a tekintetben. Mindenesetre a garancia igénybevételéhez be kell mutatni a vásárlást igazoló bizonylatot.

A változtatások joga fenntartva.

Tartalomjegyzék

Oldal

Amire figyelnie kell 83

Csomagolás kezelése és használaton kívüli készülékek megsemmisítése 83

Az új készülék csatlakoztatása előtt 83

Biztonsági utasítások 83

Mit tehet Ön készüléke megőrzéséért 84

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Így néz ki az új tűzhelye 85

A készülék leírása 85

Főzés a tűzhelyen 87

Gázégők 87

Az edények kiválasztása és elhelyezése 87

Elektromos főzőlapok 88

A tűzhely karbantartása 89

Tisztítás és karbantartás 89

UTASÍTÁSOK A SZERELŐ SZÁMÁRA

Telepítési és beállítási utasítások 90

Méretek 90

Gázcsatlakoztatás 90

Elektromos csatlakoztatás 90

A tűzhely beépítése bútorba 91

A gázfajta megváltoztatásához szükséges műveletek 92

Mi a teendő, ha valami nem működik? 94

Garancia feltételei 94

AMIRE FIGYELNI KELL

A csomagolás kezelése és a használaton kívüli készülékek megsemmisítése

- A csomagolást megfelelően kezelje, hogy ne szennyezze a környezetet: szállítás során termékeinknek olyan csomagolásra van szükségük, amely hatékonyan védi őket. E tekintetben csak a feltétlenül szükségesre szorítkozunk. Az alkalmazott csomagolóanyag nem szennyezi a környezetet, és tökéletesen újrahasznosítható. A megfelelő utókezeléssel és újrafelhasználással nyersanyagokat takaríthatunk meg, és egyidejűleg csökkenthetjük a hulladék mennyiségét.

- Mielőtt megsemmisítené a használaton kívüli készüléket, tegye azt működésképtelenné. Ezután adja le egy újrahasznosítható anyagokat gyűjtő központban. A legközelebbi központ címét a helyi önkormányzatnál tudhatja meg.

Az új készülék csatlakoztatása előtt

- Mielőtt elkezdené használni új készülékét, figyelmesen olvassa el a használati utasítást. Az fontos információkat tartalmaz a biztonságáról, valamint a készülék használatáról és karbantartásáról.

- A következő utasítások csak azokra az országokra érvényesek, amelyeknek a szimbóluma megjelenik a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor azokhoz a műszaki utasításokhoz kell fordulni, amelyek tartalmazzák az adott ország használati feltételeihez való igazításhoz szükséges információkat.

- A készülék csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve.

- Elengedhetetlen, hogy a készülék telepítési helyén megfelelő szellőzés legyen.

• Nem tanácsos a készüléket olyan helyre telepíteni, ahol erős légáramlatok vannak, mert azok kiolthatják az égőket.
• Ez a készülék a gyárból az adattáblán feltüntetett gázra van beállítva. A nagyobb biztonság és a hatályos előírások betartása érdekében a telepítést és a gázátalakítást bízza hivatalosan engedéllyel rendelkező szakemberre.
• Ne nyúljon a készülék belsejéhez. Ha szükséges, hívja a Műszaki Szervizünket.
• Ezek a készülékek magas hőmérsékletet érnek el. Óvatosan járjon el.
• Őrizze meg a használati és szerelési útmutatót, hogy átadhassa a készülékkel együtt, ha az gazdát cserél.
• Ne működtessen sérült készüléket.

Biztonsági utasítások

• Az elektromos és gázcsatlakozásokat engedéllyel rendelkező személyzetnek kell elvégeznie.
• A készüléket kötelező földelni. Földelés hiánya vagy hibás földelés okozta baleset esetén minden felelősséget elhárítunk.
• A fűtő- és főzőkészülékek felületei működés közben felforrósodnak. Tartsa távol a gyermekeket.
• Az elektromos kábelek nem érintkezhetnek forró felületekkel. A tápkábelt rögzítse a bútorhoz, hogy ne érinthessen forró sütőrészeket.
• A készüléket csak ételek elkészítésére használja, soha ne fűtésre.
• A túlhevített zsír vagy olaj könnyen meggyullad. Ezért zsírral vagy olajjal főzni csak felügyelet mellett szabad.

AMIRE FIGYELNI KELL

- Meghibásodás esetén kapcsolja ki a készülék gáz- és elektromos ellátását. A javításhoz hívja a szervizünket.

- A kuktafazekakat folyamatosan felügyelni kell, amíg el nem érik a megfelelő nyomást. Állítsa a főzést a maximális fokozatra, majd (a fazék gyártójának utasításait követve) állítsa alacsonyabb fokozatra.

- Ne helyezzen el deformált edényeket oly módon, hogy azok instabilak legyenek az égőkön és a főzőlapokon, hogy elkerülje a véletlen felborulásukat.

Mivel járulhat hozzá készüléke megőrzéséhez

- Pontosan kövesse az ebben a könyvben található utasításokat.

ÍGY MUTATKOZIK BE ÚJ TŰZHELYE

A készülék leírása

és nézze meg, mely jellemzők vonatkoznak az Ön által éppen megvásárolt készülékre.

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg a modelljét

ÍGY MUTATKOZIK BE ÚJ TŰZHELYE

FŐZÉS A TŰZHELYEN

Gázégők

A vezérlőpulton található minden gombon fel van tüntetve, hogy melyik égőt vezérli.

Gázégők gyújtással

Egy égő meggyújtásához nyomja meg a kiválasztott égő vezérlőgombját, és forgassa el balra, a begyújtott állásig. Tartsa a vezérlőgombot a begyújtott állásban további körülbelül 5 másodpercig. A begyújtást egy "Kattanás" hang erősíti meg. Ha nem történik meg a begyújtás, ismételje meg a műveletet.

Ha a gyújtógyertyák piszkosak, a begyújtás hibás lesz. Ezért ajánlott a maximális tisztaság. Ezt egy kis kefével végezze, figyelembe véve, hogy a gyújtógyertya ne szenvedjen erős ütéseket. A nagy láng és a kis láng állása között az összes köztes állás található. Az eloltáshoz forgassa a vezérlőgombot jobbra a 0 állásig. (5. ábra)

Gázégők gyújtással és biztonsági berendezéssel

Ha a tűzhelye olyan égőkkel rendelkezik, amelyek biztonsági szeleppel vannak felszerelve, amelyek megakadályozzák a gáz kiáramlását az égők véletlen kialvása esetén, a gyújtáshoz nyomja meg a gyújtásgombot, majd nyomja meg és forgassa balra a kiválasztott égő gombját. Tartsa a gombot a bekapcsolt állásban további kb. 5 másodpercig. A gyújtást egy "kattanás" hang jelzi. Ha a gomb elengedésekor az égő kialszik, forgassa a gombot 0 állásba, és kezdje újra a műveletet,

de ezúttal tartsa lenyomva hosszabb ideig a gombot, miután az égő meggyulladt, nagy láng állásban.

Miután meggyulladt, állítsa be a lángot tetszés szerint.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lehet. Ezért ajánlott a maximális tisztaság. Kis kefével tisztítsa meg őket, ügyelve arra, hogy a gyújtógyertya ne szenvedjen erős ütéseket.

Az eloltáshoz forgassa a gombot jobbra, 0 állásba. (5. ábra).

Névleges fogyasztás

Queimador auxiliar	1 kW
Queimador semi-rápido	1,75 kW
Queimador rápido	3 kW

A tűzhely égői gyárilag tökéletesen be vannak állítva, ezért ha bármilyen rendellenességet észlel, hívja a Műszaki Szolgálatunkat. A gázkészülék használata hőt és nedvességet termel a telepítés helyén. Gondoskodjon a konyha megfelelő szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (elszívót). A készülék folyamatos használata további szellőztetést igényelhet, például nyisson ablakot (huzat nélkül), vagy növelje a mechanikus szellőztetés teljesítményét, ha van.

Hogyan válasszuk ki és helyezzük el az edényeket

Az edényeket mindig a főzőzóna égőjének közepére helyezze. Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően. A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne nyúljon ki az edény oldalain, elkerülve a túlzott gázfogyasztást.

Queimador	Minimo ø recipiente	Maximo ø recipiente
Auxiliar (1kW)	100 mm	120 mm
Semirápido (1,75kW)	120 mm	240 mm
Rápido (3kW)	220 mm	260 mm

Kerülje a nagy átmérőjű edények használatát a kezelőszervekhez közeli égőkön, mert ha az égő közepére helyezik őket, hozzáérhetnek vagy túl közel kerülhetnek (7. ábra), ami megemeli a hőmérsékletet azon a területen, és meghibásodást okozhat.

FŐZÉS A TŰZHELYEN

Elektromos főzőlapok

A tűzhely modelljétől függően végtelen szabályozású vagy hatállású kapcsolóval vezérelt elektromos főzőlapokkal találkozhatunk. Mindkét esetben, mielőtt a főzőlapokat először használná, melegítse fel őket egyenként öt percig, edény nélkül, maximális teljesítményen. Ez idő alatt füst és szag megjelenése normális, amelyek használat során eltűnnek. Kivéve ezt az első felmelegítést, soha ne használja a főzőlapokat edény nélkül.

Használjon tökéletesen lapos, vastag aljú edényt, amely méretében a legmegfelelőbb az adott főzőlaphoz (8. ábra), a legrövidebb főzési idő és a minimális fogyasztás elérése érdekében.

A főzés kezdetén ajánlott a szabályozót maximális állásba helyezni, majd az étel mennyiségétől és minőségétől függően később átállítani egy közepes, fenntartó állásba.

Kihasználva a főzőlap hőtehetetlenségét, a főzés befejezése előtt egy kicsit korábban lekapcsolhatjuk, hogy energiát takarítsunk meg, mivel a főzés a felhalmozott hővel folytatódik.

Kerülje a folyadékok kifröccsenését a főzőlap felületére, valamint azt, hogy nedves edényeket helyezzen rá.

Végtelen szabályozású elektromos főzőlapok

Ezeket a főzőlapokat egy végtelen energia-szabályozó vezérli, amelynek segítségével kiválaszthatja az elkészítendő ételnek megfelelő teljesítményt.

Figyelembe véve a főzés típusát, az étel mennyiségét, és az alábbi táblázatot használva, forgassa a szabályozót balra (9. ábra) a főzni kívánt ételnek megfelelő állásba.

A működésjelző lámpa világítani fog. A főzőlap kikapcsolásához forgassa a szabályozót a 0 állásba.

A működésjelző lámpa kialszik.

ÁLLÁS

OLVASZTÁS: Csokoládé, vaj, zselatin 1-2

FŐZÉS: Rizs, besamel, ragú 2-

Burgonya, tészta, zöldség 4-5

PÁROLÁS: Pörkölt, tekercsben sült húsok 4-5

GŐZÖLÉS: Hal 5

MELEGÍTÉS; KÉSZ ÉTELEK MELEGEN TARTÁSA 2-3-4-5-

ASSAR: Escalopes, bifes, omeletes 6-7-8

COZER E DOURAR 9

É necessária uma regulação mais alta no caso de:

- Grandes quantidades de líquidos

- Preparar grandes pratos

- Cozer em recipientes destapados

Placa eléctrica de seis posições

Esta placa é controlada por um comutador de seis posições, que dá potências escalonadas. (Fig. 10)

Posição 6: Calor máximo

Posição 1: Calor mínimo

Como orientação, indica-se que:

Posição 1 e 2: Aquecer

Posição 3 e 4: Aquecimento forte e cocção

Posição 5 e 6: Fritos

A CONSERVAÇÃO DO SEU FOGÃO

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács hideg. Soha ne használjon súrolószereket vagy éles tárgyakat.

Gázégők

A gázégők tisztán tartásához rendszeresen tisztítsa meg őket úgy, hogy szappanos vízbe meríti, és nem fémes kefével dörzsöli, hogy a nyílások és hornyok tökéletesen szabadok legyenek, és megfelelő lángot biztosítsanak. Használat előtt gondosan szárítsa meg őket. Győződjön meg arról, hogy a fedelek megfelelően illeszkednek az égők alapjaira (11. ábra).

Elektromos főzőlapok

Használat során a keret sárgássá válik. Ez normális. A tisztításhoz használjon rozsdamentes acélhoz való tisztítószereket.

Ajánlott minden kiömlött folyadékot puha, enyhén nedves ruhával eltávolítani, majd szárítsa meg, és kapcsolja be a főzőlapot néhány pillanatra. Soha ne használjon éles tárgyakat, például fém súrolószivacsot, kést stb. a megkeményedett ételmaradékok eltávolításához a felületről.

Lehetőség szerint kerülje a só érintkezését a főzőlap felületével.

Ha a hosszú használat eltávolította a főzőlapok bevonatát, célszerű néhány csepp olajjal vagy más, a piacon szokásos karbantartó termékkel bepermetezni.

Ne használjon súrolószereket.

Általános karbantartás

Ha egy csap merev, ne erőltesse.

Azonnal hívja a hivatalos műszaki szervizt, hogy megjavítsák vagy kicseréljék.

A zománc megóvása érdekében az üveg-, fényes alumínium- vagy acélrészeket csak akkor tisztítsa szivaccsal és szappanos vízzel, amikor a készülék már teljesen kihűlt. Ne használjon súrolószert vagy súrolószivacsot, mert azok megkarcolhatják a zománcot. Ne hagyjon savas folyadékokat (citromlé, ecet stb.) hosszú ideig a zománcon. Rozsdamentes acél felületekhez ajánlott speciális tisztítószert használni. A tisztítószert nedves ruhával vagy közvetlenül a tisztítandó felületre felhordva alkalmazza. A fényt puha, száraz ruhával vagy szarvasbőrrel húzza ki.

TELEPÍTÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

Méretek

A telepítés megkezdése előtt ellenőrizze a tűzhely méreteit, valamint a tűzhely beépítéséhez szükséges nyílás méreteit a bútorzatban. A méretek mindhárom készüléktípusnál azonosak: gáz, vegyes és elektromos (12., 13. ábra).

A tűzhely bútorba történő beépítésének lehetősége a gázkészülékekre vonatkozó EN 30-1 szabvány szerint 3. osztály, az EN 60.335-2-6 háztartási készülékekre vonatkozó szabvány szerint pedig "X" besorolású. Ez azt jelenti, hogy a készüléket el kell távolítani az oldalfalaktól. Ezt a készüléket saját hűtéssel rendelkező sütők felett használja (12., 13. ábra).

Gázcsatlakoztatás

14. ábra

Minden telepítési, beállítási és más gáztípusra történő átállítási műveletet kizárólag a márkaszerviz felhatalmazott személyzete végezhet, a hatályos előírásoknak és a gázszolgáltatók előírásainak betartásával.

A készülék hálózatra csatlakoztatása előtt ellenőrizze, hogy az adott gáztípushoz van-e előkészítve. A tűzhelyek gyárilag az adattáblán feltüntetett gáztípushoz vannak beállítva.

Ha ez a helyzet, akkor biztonsági modellel kell rendelkeznie. Kérdezze meg a szállítóját.

Elengedhetetlen, hogy a készülék telepítési helyén megfelelő szellőzés legyen. Ezért az égéstermékeket a szabadba kell elvezetni.

A gáztűzhely bemeneti gyűjtőcsövének vége 1/2"-os menetes könyökkel van ellátva.

Ez a könyök lehetővé teszi, tömítés közbeiktatásával:

- A merev csatlakozást. A tűzhelyhez rézcsövet, anyát és tömítést mellékelünk (14. ábra).

- A csatlakozást rugalmas fémcsővel (14. ábra). Ebben az esetben kerülje el, hogy ez a cső érintkezzen a beépített egység mozgó részeivel (például egy mozgó fiókkal), és ne vezesse át olyan helyeken, amelyek eltömődhetnek.

Bármely csatlakozásnál kerülni kell a görbület (könyök) elmozdítását vagy elforgatását a gyárból való kilépési helyzetéből.

Mindkét esetben egy hozzáférhető elzárócsapot kell beiktatni a készülék és a gázhálózat közé.

Elektromos csatlakoztatás

Az adattáblán ellenőrizni kell a feszültséget és a teljes teljesítményt.

A készüléket kötelezően földelni kell.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. Meg kell győződnie arról, hogy a csatlakoztatás az ország jogi előírásainak megfelelően történt. Ezenkívül teljes mértékben be kell tartani a helyi áramszolgáltató rendelkezéseit.

A szokásos biztonsági előírások betartásához a telepítőnek egy minden pólusra kiterjedő megszakító kapcsolót kell előirányoznia, legalább 3 mm-es érintkezőnyílással. Ez az intézkedés nem szükséges, ha a csatlakoztatás dugós csatlakozóval történik, és az hozzáférhető a felhasználó számára. A dugóval ellátott készülékeket csak megfelelően földelt

TELEPÍTÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

csatlakozóaljzatokhoz szabad csatlakoztatni.

Földelés hiánya vagy hibás földelés okozta baleset esetén minden felelősséget kizárunk.

A tűzhely teljes elektromos rendszere a tűzhely hátulján, az alsó részén található általános dobozban összpontosul, amelyet a megfelelő fedél véd.

A csatlakoztatáshoz

Ehhez távolítsa el a csatlakozósor védőfedelét a csavarok kicsavarásával (15. ábra). A tűzhely 220...230 V-os és 2 fázisú csatlakoztatásra van előkészítve.

A négy elektromos főzőlapos tűzhely esetén (16. ábra), ha más típusú csatlakoztatásra van szükség, használja a sorkapocs hídját a csatlakozási táblázat szerint (17. ábra). A telepítés során először csatlakoztassa a földelőkábelt, és a szétszereléskor utoljára csatlakoztassa le. A csere esetén tartsa be a kábel keresztmetszetét és típusát. A hálózati csatlakozókábelként H05RR-F típusú vagy azzal egyenértékű kábelt kell használni.

MODELO	SECCÃO DO CABO	FUSIBLE (Amp)
GÀS	3 x 0,75 mm2	2
MISTA	3 x 1,5 mm2	10
ELÈCTRICA	3 x 2,5 mm2	25

A tűzhely beépítése a bútorba

Vágja ki a szükséges méretű nyílást a munkalapon (13. ábra).

A vágási felületek védelme

A tűzhelyekhez használt bútorok faanyaga nedvesség hatására viszonylag könnyen megduzzad. Ezért a vágási felületeket kenje be speciális ragasztóval, hogy megvédje azokat a pára vagy a lecsapódó víz ellen, amely a

tűzhely munkalapja alatt lerakódhat.

Behelyezés a bútorba

Helyezze a 6 darab "A" jelű rögzítőelemet a kivágás köré, a 18. ábrán látható módon. A rögzítőelem alsó szögének egy szintben kell lennie a bútor felső élével.

Megjegyzés: Gránit vagy márvány munkalap esetén: használjon dübeleket vagy hüvelyeket a biztonsági csavarokhoz, vagy ragassza fel a rögzítőelemeket.

Ehhez használjon fém és kő ragasztására alkalmas ragasztót. Ha szükséges a készülék eltávolítása, csak felfelé kell tolni.

Helyezze fel a készülékkel szállított "B" jelű öntapadó tömítést a munkalap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza a beszivárgást.

Helyezze be a tűzhelyet a kivágásba. Nyomja meg egyszerre a két végét, hogy a rugók a hornyokba pattanjanak.

Ellenőrizze, hogy a tűzhely teljes kerületén alátámasztva van-e.

Beépítési javaslatok

A munkalapnak a tűzhely közvetlen közelében lévő részei nem éghető anyagból készüljenek. A rétegelt bevonatoknak és a rögzítő ragasztónak is hőállónak kell lenniük a károsodás elkerülése érdekében. Tartsa be a hátsó és az oldalfalaktól mért távolságokat a 13. ábrán látható módon: A készülék alatti megfelelő légáramlás biztosításához legalább 10 cm távolságot kell hagyni bármely alatta elhelyezett fiók, közbenső fal vagy sütő felett.

Ez a készülék nincs elszívóhoz csatlakoztatva. Ezért elengedhetetlen, hogy a beépítési hely rendelkezzen előírt szellőzéssel. Szükséges, hogy az égéstermékek a szabadba távozzanak.

BEÉPÍTÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

A készülék folyamatos használata mechanikus szellőztetést igényelhet (például elszívót). Vegye figyelembe, hogy ennek legalább 650 mm távolságra kell lennie a tűzhelytől.

A gázfajta megváltoztatásához szükséges műveletek

Minden, más típusú gázra történő átállítással kapcsolatos műveletet kizárólag a Szervizünk felhatalmazott személyzete végezhet, a hatályos előírásoknak és a gázszolgáltatók előírásainak betartásával.

Fontos: Bármilyen beavatkozás előtt kapcsolja ki a készülék elektromos és gázellátását.

A tűzhely az adattáblán feltüntetett gáztípus működésére van előkészítve.

Amennyiben az Ön országában hatályos jogszabályok lehetővé teszik (lásd az adattáblát), ez a tűzhely más gázokkal való működésre is átalakítható. Ehhez a következő műveleteket kell elvégezni:

a) A tűzhely fúvókáinak és égőinek cseréje.

1- Távolítsa el a rácsokat, a fedeleket és az égőtestet.

2- Csavarja ki és távolítsa el az egyes égők alján található fúvókákat egy 7 mm-es csőkulccsal (19. ábra).

3- Szerelje be a kívánt gáznak megfelelő fúvókákat a jellemzők táblázata szerint (lásd 1. táblázat), és húzza meg őket alaposan a tömítettség biztosítása érdekében.

Az összes előző művelet elvégzése után szerelje vissza az égőket és a rácsokat.

b) A tűzhely égőcsapjainak csökkentett fogyasztásának beállítása

1- Állítsa a csapokat minimum állásba. 2- Szerelje le a csapok gombjait. 3- A gombok eltávolításával keletkezett nyíláson keresztül hozzáfér a csap elülső részéhez, ahol a "By-Pass" beállítócsavar található (20., 21. ábra). Propán és bután esetén a csavart alaposan meg kell húzni. Földgáz esetén mozgassa a csavart (balra forgatva) az égőből történő megfelelő gázkiáramlásig, úgy hogy a maximálisról a minimális állásra váltva ne aludjon el, és ne keletkezzen lángvisszaáramlás.

Biztonsági tűzhely

Ha a tűzhely biztonsági szelepekkel rendelkezik, a következő műveleteket kell elvégezni a csökkentett fogyasztás beállításához:

1. Szerelje le a rácsokat, a fedeleket, az égőtestet és a kezelőszerveket.
2. Vegye ki a tálcát; a "bypass" elvégzéséhez el kell távolítani a gyújtórendszert.
3. Propán és bután esetén a csavart teljesen meg kell húzni. Földgáz esetén mozgassa a csavart (balra forgatva) az égő gázkiáramlásának megfelelő beállításáig, úgy, hogy a maximálisról a minimálisra váltva ne aludjon el, és ne keletkezzen lángvisszaáramlás.
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a csaptelep tengelyét: meghibásodás esetén cserélje ki a teljes csaptelepet.

Ezen műveletek elvégzése után szerelje vissza az alkatrészeket.

c) Helyezze el a készülék átalakításának megfelelő gázt jelző címkét az adattábla közelében.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

TELEPÍTÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

TABELA 1CARACTERISTICAS DOS QUEIMADORES
O aparelho debe utilizar-se com os gases que se indicam na placa de características			TIPO DE GÁS	G-30 BUTANO	G-31 PROPANO	G-20 NATURAL
Pressão			mbar	30	37	20
Queimador rápido	Marcação do injector			85	85	116
	Consumo (Hs)	Nominal Reduzido	kW	3 ≤0,6	3 ≤0,6	3 ≤0,5
	Caudal 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-
Qeimador semi-rápido	Marcação do injector			65	65	97
	Consumo (Hs)	Nominal Reduzido	kW	1,75 ≤0,35	1,75 ≤0,35	1,75 ≤0,29
	Caudal 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166
Queimador auxiliar	Marcação do injector			50	50	72
	Consumo (Hs)	Nominal Reduzido	kW	1 ≤0,33	1 ≤0,33	1 ≤0,33
	Caudal 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095--

MI TÖRTÉNIK, HA VALAMI NEM MŰKÖDIK?

Nem mindig kell hívni a műszaki szervizt. Sok esetben Ön is orvosolhatja a problémát. Az alábbi táblázat néhány tanácsot tartalmaz.

Fontos megjegyzés:

Csak az általunk felhatalmazott műszaki szerviz munkatársai végezhetnek munkát a gáz- és elektromos rendszeren.

Que se passa ...?	Causa provável	Remédio
... se o funcionamento eléctrico geral está avariado?	Fusível defeituoso	Controlar o fusível na caixa de fusíveis e mudálo se estiver avariado.
... se o acendimento eléctrico não funciona?	Podem existir residuos de alimentos ou de limpeza entre a vela e os queimadoras.	O espaço entre a vela e o queimador deve ser cuidadosamente limpo.
... se a chama dos queimadores muda repentinamente?	As diversas partes do queima-dor foram colocadas incorrectamente.	Coloque correctamente as diferentes partes.
... se o fluxo de gás não parece normal ou se não sai gás?	-Está fechada a passaagem de gás devido a torneiras intermédias.-Se o gás provém de uma bo-tija, esta pode estar vazia.	-Abrir as possíveis torneiras intermédias.-Mude a botija por uma cheia.
... se há cheiro a gásno espaço da cozinha?	-Alguma torneira está aberta.-Possível fuga na ligação da botija.	-Comprove-o.-Assegure-se de que a ligação está bem feita.
... se não ligam as seguranças dos diferentes queimadores?	-No extremo dos termopares formou-se fuligem.-Estão sujos os orifícios de saída de gás dos queimadores.	-Elimine a fuligem.-Limpe os orifícios de saída do gás dos queimadores.

Ha műszaki szervizünket hívja, szíveskedjen megadni:

E-Nr

Ezek az adatok a készülék adattábláján találhatók.

GARANCIÁLIS FELTÉTELEK

Az erre a készülékre vonatkozó garanciális feltételek azok, amelyeket cégünk képviselete határoz meg abban az országban, ahol a vásárlás történt. Kívánságára a kereskedő, akitől a készüléket vásárolta, bármikor kész

felvilágosítást adni ezzel kapcsolatban. Minden esetben a garancia igénybevételéhez be kell mutatnia a vásárlást igazoló bizonylatot.

A változtatások joga fenntartva.

11. ábra

17. ábra

20. ábra

22. ábra

Gyújtásbiztosítékkal

Biztonsági szeleppel

Biztonsági berendezéssel

Biztonsági védelemmel

Védőberendezéssel

Biztonsági szeleppel

Biztonsági szeleppel

Gyújtásbiztosítékkal

Biztonsági szeleppel

Biztonsági szeleppel

Biztonsági védelemmel

Biztonsági berendezéssel

Biztonsági szeleppel

Biztonsági szeleppel

E-Nr FD
98	Type BSE 10111	G-30	417	G-20	V(m3/h)
		G-31	409		0.546
99AT510
2000 W 220 230 ~ V 50 Hz		EQn 5.75 kW(Hs)		CE 0099
		AT/DK/FI/SE	DE	ES	FR
Cat.		I₂H	I₂E	II₂H₃.	II₂E₃.
p (mbar)		20	20	18-28/37	20/28-28/37
		GB/GR/IE	IT/PT	LU/BE
Cat.		II₂H₃.	II₂H₃.	I₂E.
p (mbar)		20-28/37	20-30/37	20/25
ES Natural G-20			FR Natural G-20
PT Natural G-20			GB Natural G-20
DE Erdgas G-20			IT Naturale G-20
P 18-20 mbar
