T21... T11... T91...

DE Használati és szerelési útmutató

GB Használati és szerelési útmutató

FR Használati és szerelési útmutató

IT Használati és szerelési útmutató

NL Használati és szerelési útmutató

ES Használati és szerelési útmutató

PT Használati és telepítési útmutató

Tartalomjegyzék

Oldal

Fontos tudnivalók 3

Készülékek csomagolásának kezelése 3

Az új készülék csatlakoztatása előtt 3

Fontos biztonsági előírások 3

Így kerülheti el a készülék károsodását 4

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Így néz ki az új főzőlapja 5

A készülék leírása 5

A főzőhelyen 7

Gázégők 7

A főzőedények kiválasztása és elhelyezése 7

Elektromos főzőlapok 8

A tűzhely ápolása 10

Tisztítás és karbantartás 10

UTASÍTÁSOK A SZERELŐ SZÁMÁRA

Szerelési és beállítási utasítások 11

Méretek 11

Gázcsatlakozás 11

Elektromos csatlakozás 11

A tűzhely beépítése a konyhaszekrénybe 12

A gázfajta cseréjének eljárása 13

Ha valami nem működik... 15

Garancia feltételek 16

Megjegyzések, amelyeket be kell tartani

Kiadott készülékek csomagolásának kezelése

- Kérjük, környezetbarát módon ártalmatlanítsa a csomagolóanyagot. A szállítás során a készülékeknek hatékony védőcsomagolásra van szükségük. Gyárilag azonban a csomagolóanyag abszolút minimumára szorítkozunk, amely környezetbarát és teljesen újrahasznosítható.

A csomagolóanyag további kezelésének és újrahasznosításának köszönhetően nyersanyagok takaríthatók meg, és csökkenthető a hulladék mennyisége.

- Mielőtt egy készüléket kidobna, kérjük, gondoskodjon arról, hogy előzőleg teljesen használhatatlanná tegye.

Ezt követően vigye el az illetékes gyűjtőhelyre. A gyűjtőhely címét a helyi önkormányzatnál tudhatja meg.

Az új készülék csatlakoztatása előtt

- Mielőtt új készülékét üzembe helyezné, alaposan olvassa el a megfelelő használati utasításokat, amelyek fontos biztonsági, használati és karbantartási tudnivalókat tartalmaznak.

• A következő utasítások csak azokra az országokra vonatkoznak, amelyek szimbóluma a készüléken fel van tüntetve. Ha a szimbólum hiányzik, akkor a műszaki útmutatóhoz kell fordulni, amely tartalmazza a készülék adott ország körülményeihez való igazításához szükséges utasításokat.

- Mielőtt a készüléket a megfelelő hálózatra csatlakoztatná, ellenőrizni kell, hogy a készülék alkalmas-e az előírt gázfajtára.

- A telepítési helynek megfelelő szellőzési lehetőségekkel kell rendelkeznie.

• Erős huzatú helyeket lehetőség szerint ne használjon telepítési helyként, mert az égők kialudhatnak.
• A készülék gyárilag arra a gázfajtára van beállítva, amely az adattáblán fel van tüntetve. A teljes biztonság és az összes érvényes előírás betartása érdekében azonban a telepítést és a gázátalakítást engedéllyel rendelkező szakemberre kell bízni.
• Semmiképpen sem szabad a készülék belsejében módosításokat végezni. Vészhelyzetben hívja ügyfélszolgálatunkat.
• Mivel ezek a készülékek magas üzemi hőmérsékletet érnek el, mindig óvatosan kell bánni velük.
• A kezelési és szerelési utasításokat tartsa a készülék közelében, arra az esetre, ha a készülék egyszer gazdát cserélne.
• Semmiképpen sem szabad hibás vagy sérült készüléket üzembe helyezni.

Betartandó biztonsági előírások

• Az elektromos hálózatra és a gázvezetékre történő csatlakoztatást csak szakember végezheti.
• A készüléket előírás szerint földelni kell. Ha a nem megfelelő földelés miatt baleset történik, a gyártó minden felelősséget elhárít. • A fűtő- és főzőkészülékek felületei működés közben felforrósodnak. Ügyeljen arra, hogy a kisgyermekek lehetőség szerint mindig távol maradjanak a készülékektől. • Az elektromos kábelek nem érintkezhetnek forró felületekkel.
• Kérjük, a készüléket kizárólag főzésre használja, és ne fűtőtestként.
• A túlzottan felforrósított olaj vagy zsír könnyen

Betartandó tudnivalók

gyúlékony, ezért ezeket az ételeket csak állandó felügyelet mellett szabad elkészíteni.

- Meghibásodás esetén szakítsa meg a gázellátást és az áramellátást. Hívja ügyfélszolgálatunkat.

- A kuktafazekakat csak felügyelet mellett szabad használni, amíg el nem érik a szükséges nyomást. Helyezze a kuktafazekat a legmagasabb főzési fokozatra, és a nyomás elérése után kapcsoljon alacsonyabb fokozatra, figyelembe véve az adott kuktafazék gyártójának utasításait).

- Ne használjon szabálytalan alakú főzőedényt, amely nem fekszik szilárdan az égőkön és a főzőlapokon, hogy elkerülje a véletlen felborulást.

Így kerülheti el a készülék károsodását

- Kövesse a jelen kézikönyvben található utasításokat.

Így néz ki az új főzőlapja

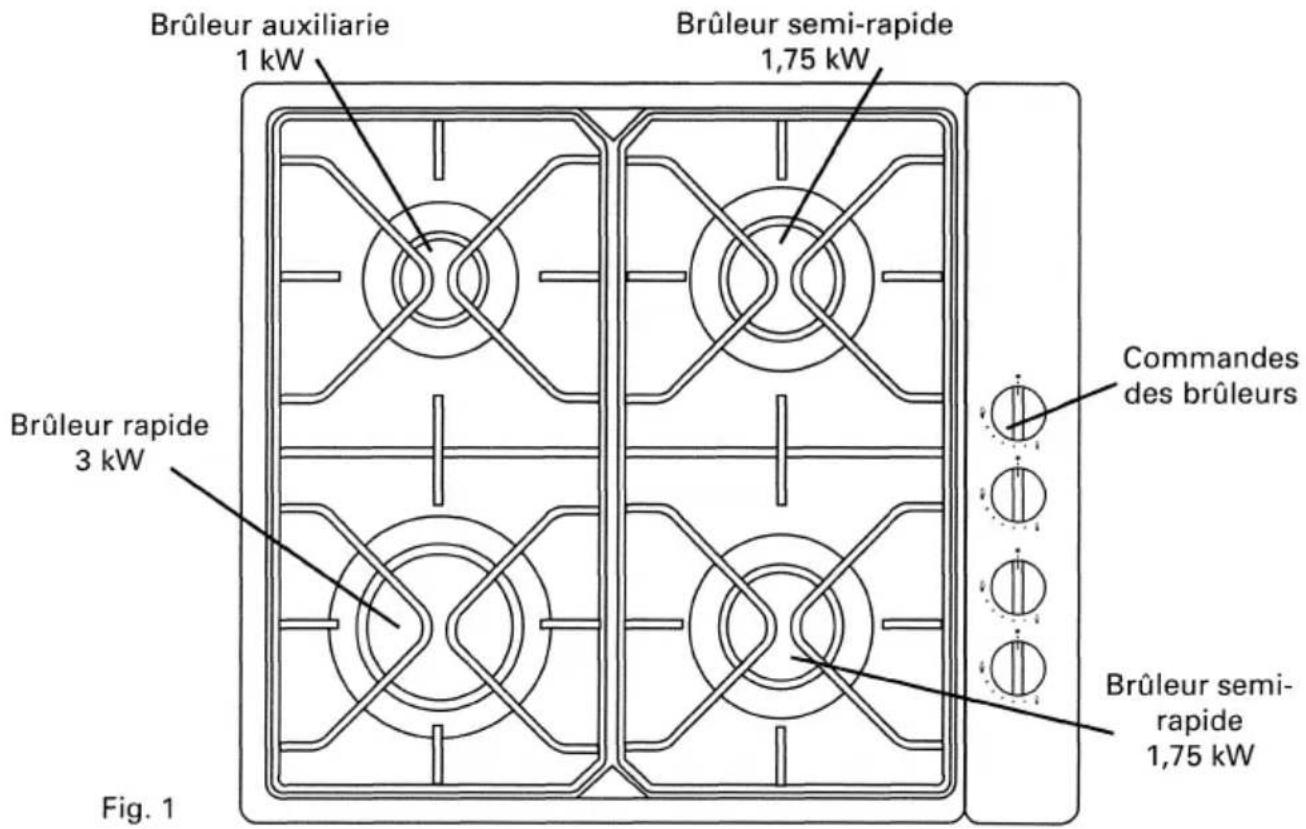

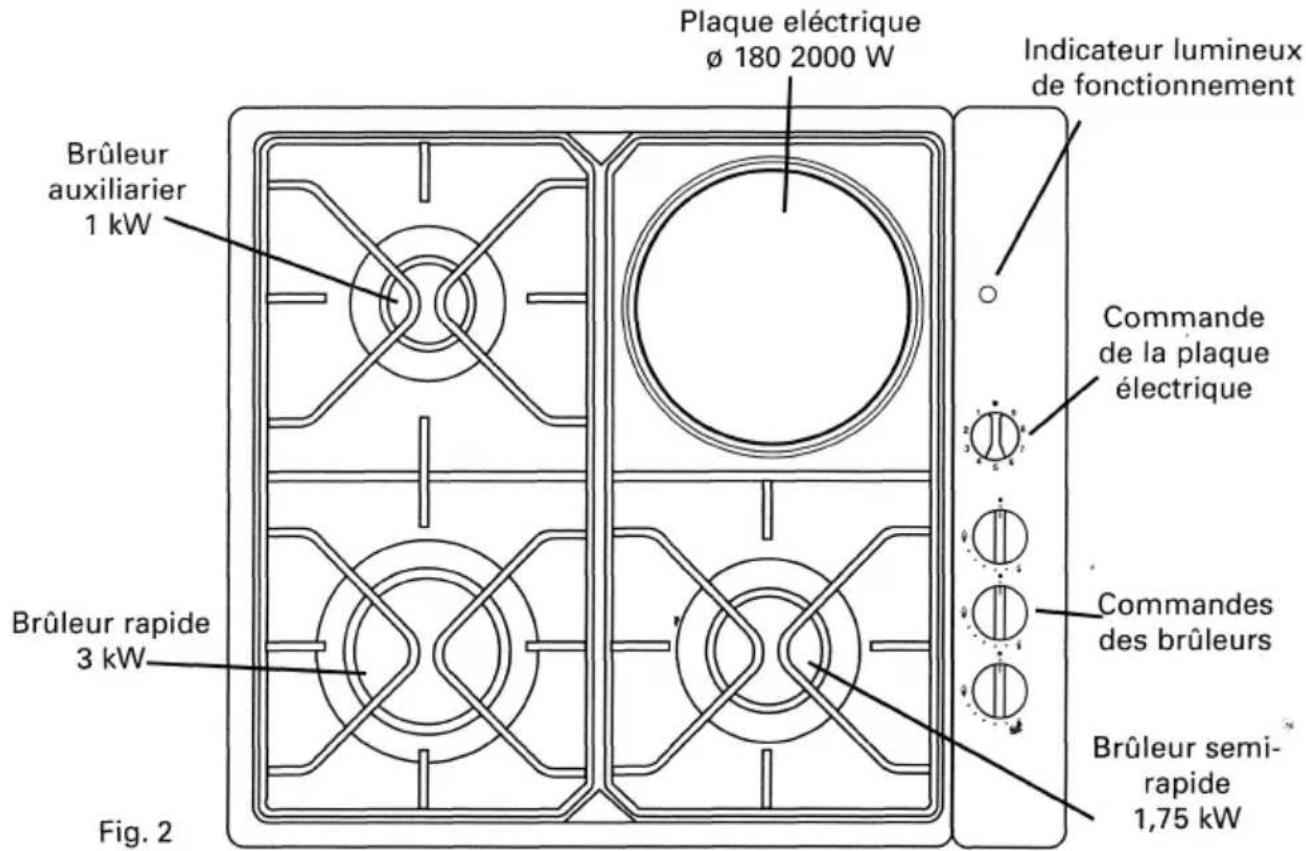

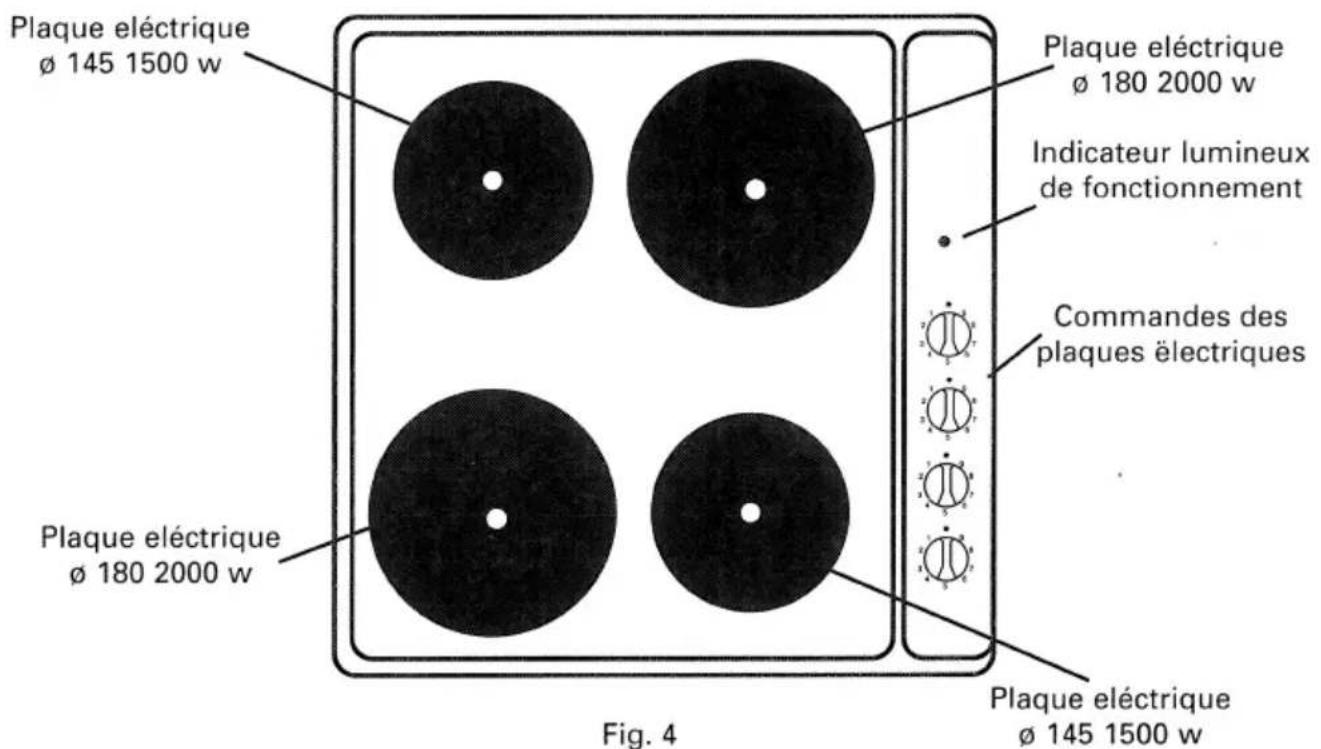

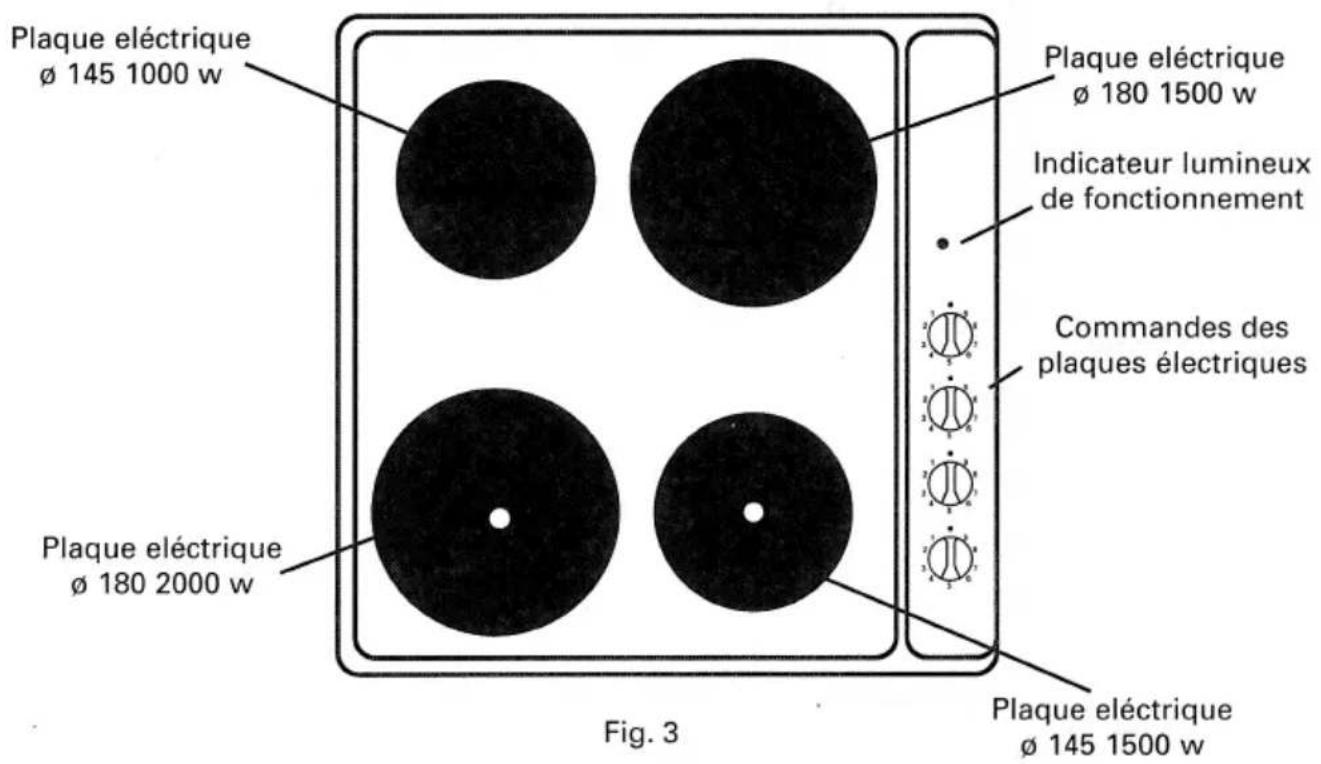

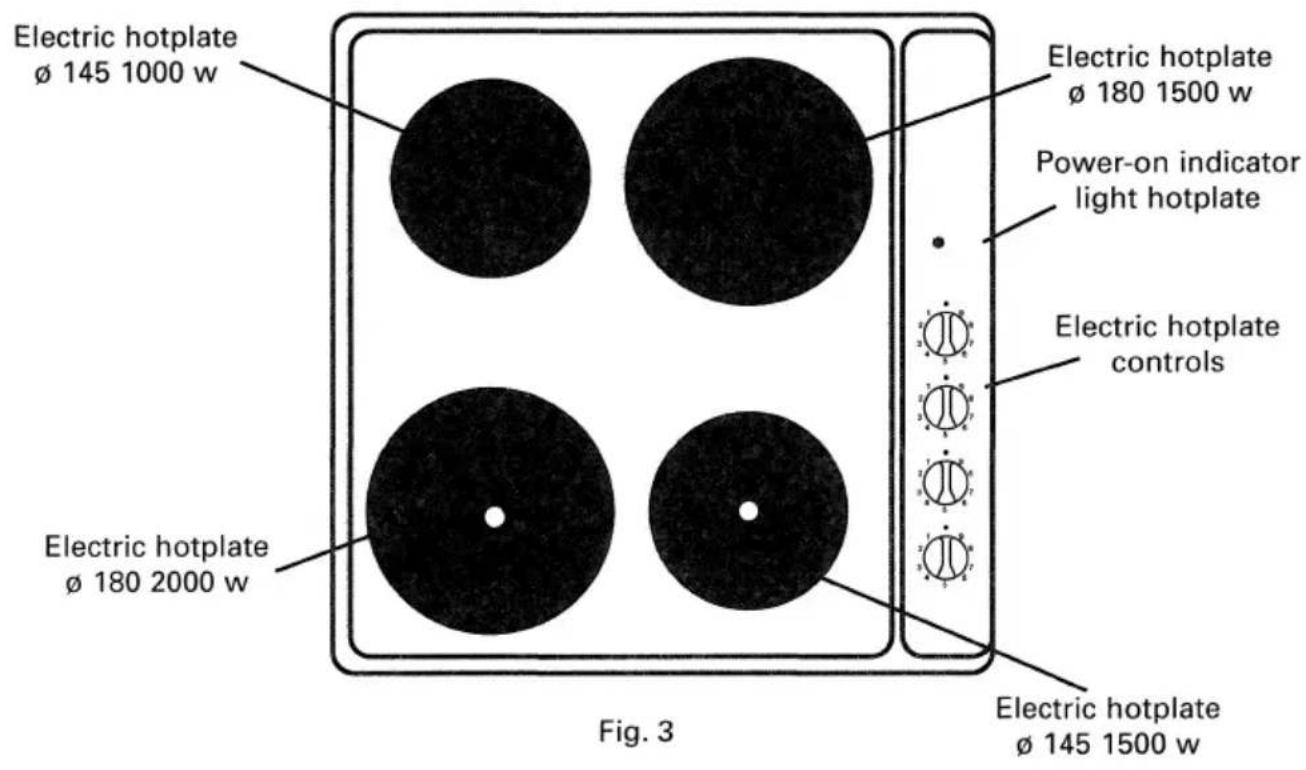

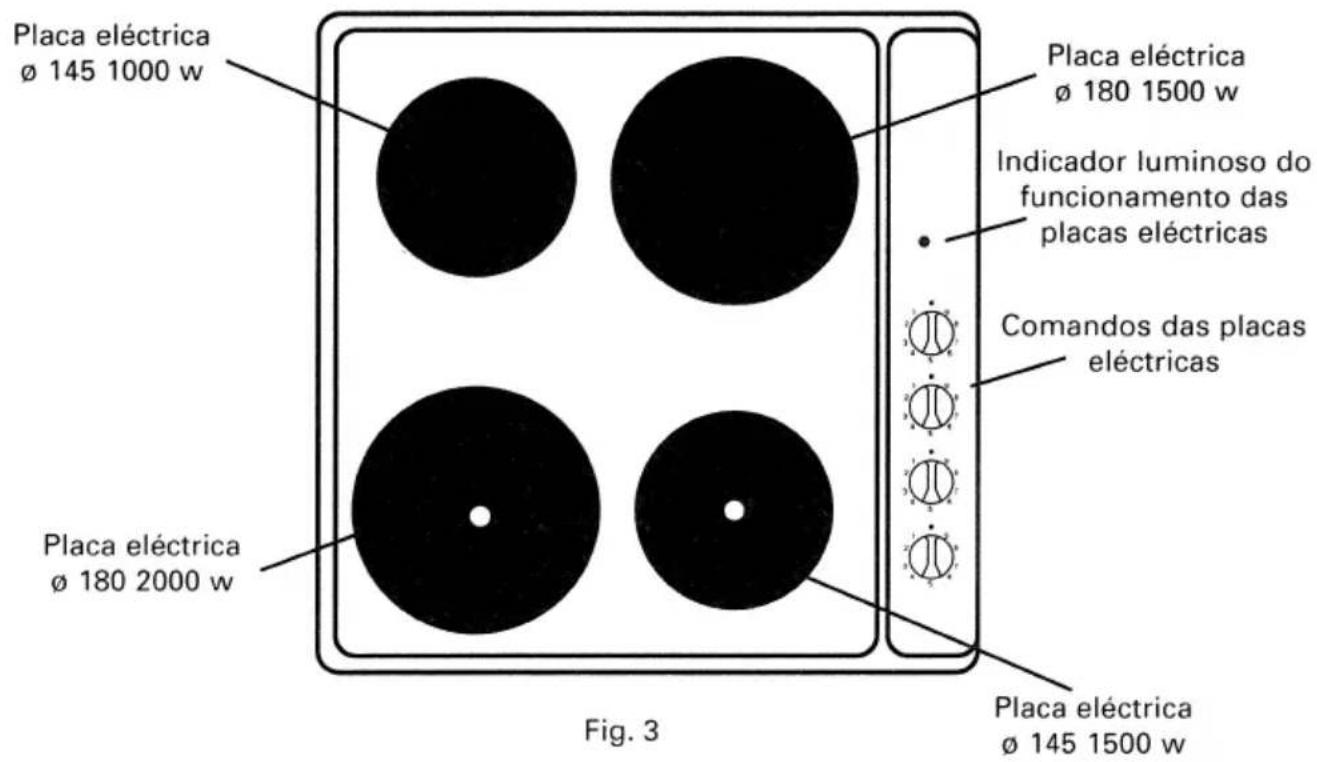

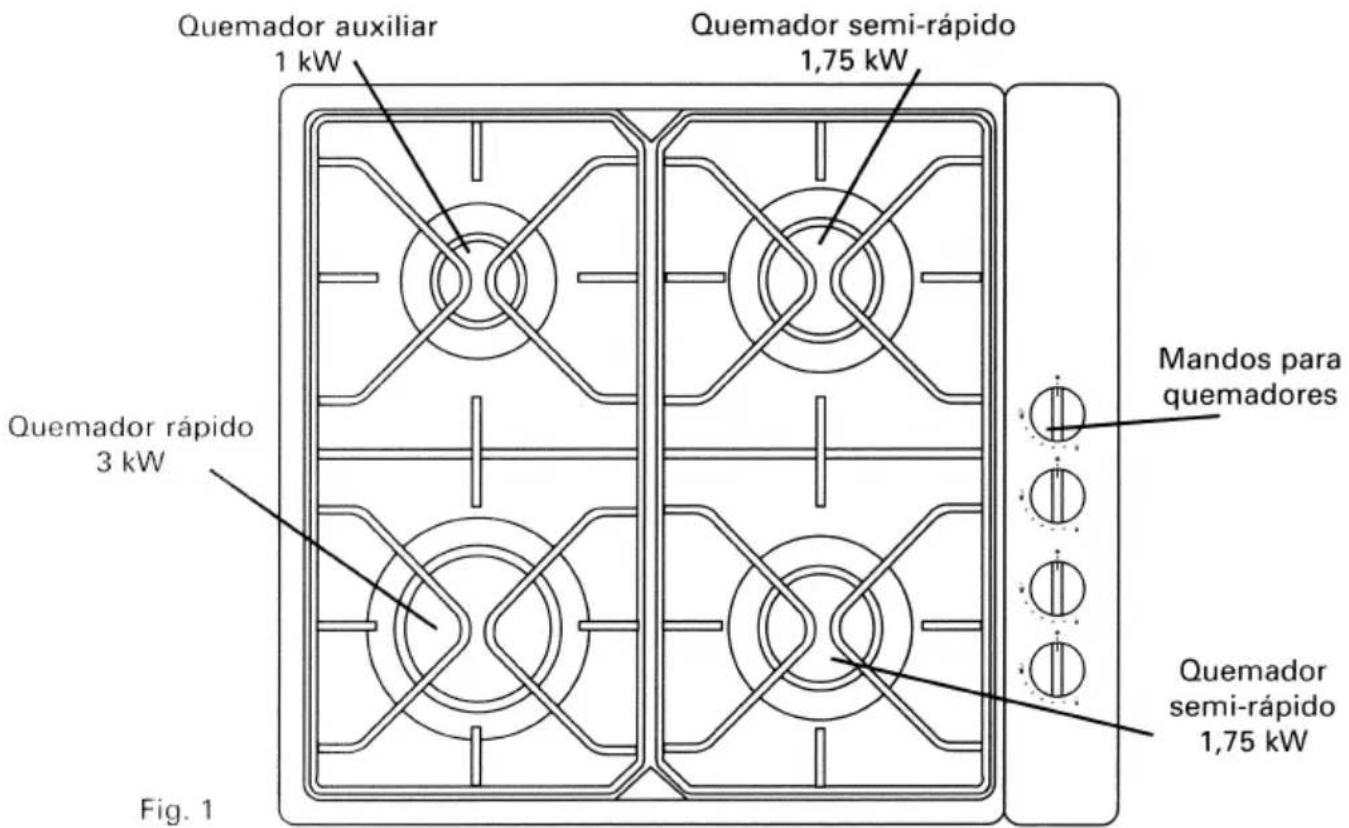

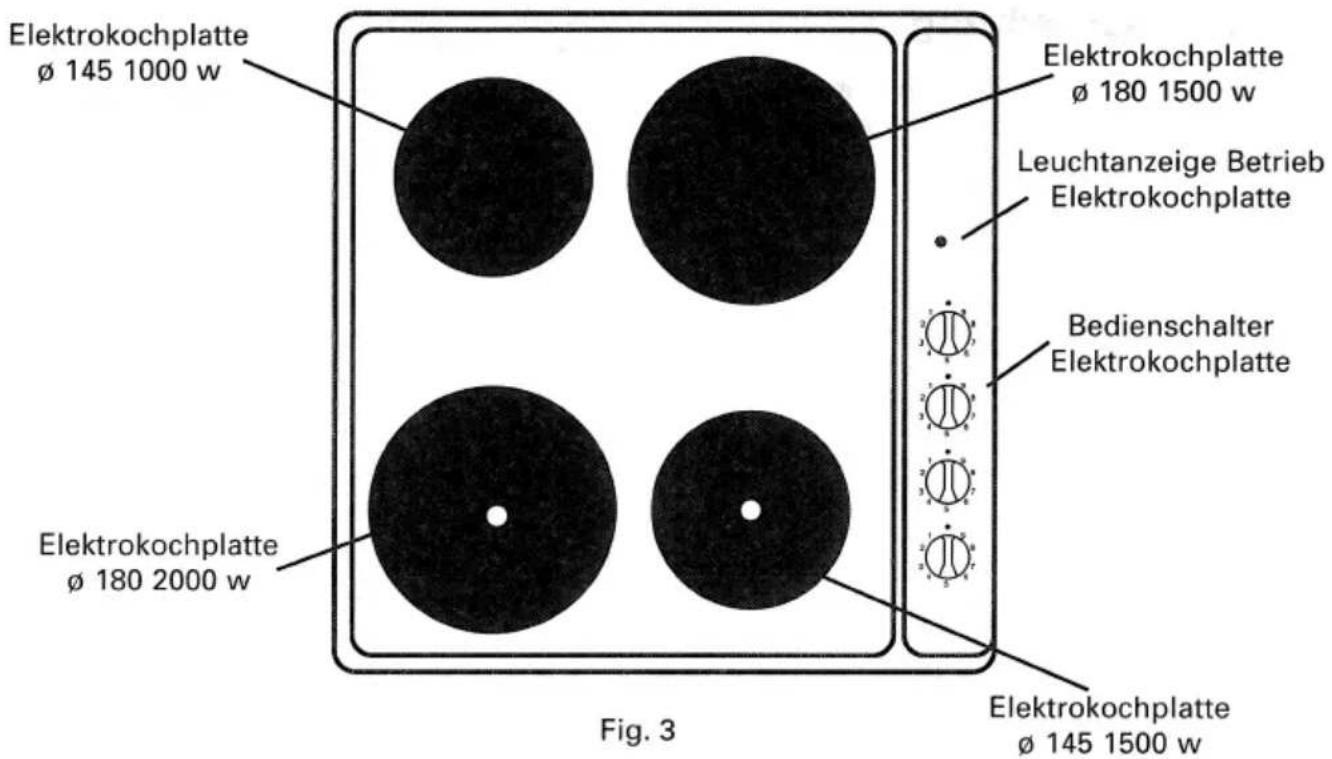

A készülék leírása

A jelen utasítások különböző készülékekre vonatkoznak. Ezért kérjük, állapítsa meg,

hogy az Ön készüléke melyik modell, hogy megismerhesse annak különleges

tulajdonságait.

Így néz ki az új főzőlapja

A főzőhelynél

Gázégő

A kezelőpanelen található minden egyes kezelőszerv jelöléssel rendelkezik, amely az általa vezérelt égőt jelzi.

Gyújtóval ellátott gázégő

Az égő meggyújtásához nyomja meg a kívánt égő kezelőkapcsolóját, és forgassa el balra a gyújtóállásig. Tartsa a forgókapcsolót körülbelül 5 másodpercig a gyújtóállásban. A gyújtás megtörténtét egy "kattanó hang" jelzi. Ha a készülék nem gyullad be, ismételje meg a műveletet.

Elszennyeződött gyújtógyertyák esetén a gyújtási folyamat nem működik megfelelően, ezért különös figyelmet kell fordítani a készülék tisztaságára. A gyújtógyertyákat rendszeres időközönként kis kefével kell megtisztítani, ügyelve arra, hogy ne sérüljenek meg.

A készülék kikapcsolásához forgassa a kezelőkapcsolót jobbra a 0 állásig (5. ábra).

Gyújtóval és gyújtásbiztosítékkal ellátott gázégők

Ha a készülék égői biztonsági szelepekkel vannak felszerelve, ezek megakadályozzák a gázszivárgást az égők véletlen kialvása esetén. A készülék meggyújtásához nyomja meg a kívánt égő kezelőkapcsolóját, és forgassa el balra a gyújtóállásig. Tartsa a forgókapcsolót körülbelül 5 másodpercig a gyújtóállásban. A gyújtás megtörténtét egy "kattanó hang" jelzi.

Ha az égő a kezelőkapcsoló elengedésekor ismét kialszik, állítsa 0 állásba, és ismételje meg a műveletet, közben a kezelőkapcsolót kissé hosszabb ideig, a "nagy láng" állásban tartva. A gyújtás után

beállítható a kívánt lángméret.

Elszennyeződött gyújtógyertyák esetén a gyújtási folyamat nem működik megfelelően, ezért különös figyelmet kell fordítani a készülék tisztaságára. A gyújtógyertyákat rendszeres időközönként kis kefével kell megtisztítani, ügyelve arra, hogy ne sérüljenek meg.

A készülék kikapcsolásához forgassa a kezelőkapcsolót jobbra a 0 állásig (5. ábra).

Névleges hőterhelés

Sparbrenner	1 kW
Normalbrenner	1,75 kW
Starkbrenner	3 kW

A tűzhelyek, amelyekkel az Ön teknője fel van szerelve, már gyárilag megfelelően be vannak állítva. Emiatt, ha meghibásodás vagy rendellenesség lépne fel, forduljon ügyfélszolgálatunkhoz.

A gázkészülék használata során hő és pára keletkezik abban a helyiségben, ahol fel van állítva. Gondoskodni kell a konyha megfelelő szellőzéséről: hagyja nyitva a természetes szellőzést biztosító nyílásokat, vagy szereltessen be mechanikus szellőztető berendezést (elszívó).

A készülék folyamatos használata további szellőztetést tehet szükségessé, amelyet például egy ablak kinyitásával (huzat okozása nélkül) vagy a mechanikus szellőztetés teljesítményének növelésével (ha a konyhája rendelkezik ilyennel) lehet elérni.

A főzőedények kiválasztása és elhelyezése

A kívánt főzőedényt mindig az égő közepére kell helyezni a főzőlapon.

A főzőhelyen

A főzőedény átmérőjét a főzőlap égőjének megfelelően kell kiválasztani.

Az optimális főzési eredmények elérése érdekében ügyeljen arra, hogy a láng ne nyaldossa át az edény oldalát. Ezzel egyúttal elkerülhető a túlzott gázfogyasztás is. (6. ábra)

	ø des Kochgefässes (mm)
Brenner	MINIMUM	MAXIMUM
Sparbrenner (1 kW)	100	120
Normalbrenner (1,75 kW)	120	240
Starkbrenner (3 kW)	220	260

Ezenkívül ne használjon nagy átmérőjű főzőedényeket a kezelőszervek közelében lévő égőkön, mert érintkezésbe kerülhetnek azokkal, ami esetleg megemelheti a hőmérsékletet ezen a területen, és károsodást okozhat. (7. ábra)

Elektromos főzőlapok

A főzőlap kivitelétől függően elektromos főzőlapokkal van felszerelve, amelyek vagy fokozatmentesen szabályozhatók, vagy hat különböző állású kapcsolóval vezérelhetők. A készülék első üzembe helyezése előtt a főzőlapokat mindkét esetben külön-külön körülbelül 5 percig fel kell melegíteni. Ehhez a készüléket a legmagasabb fokozatra kell állítani, és az első felmelegítés során ne helyezzen főzőedényeket a főzőlapokra. Teljesen normális, hogy ekkor füst keletkezik és kellemetlen szag szabadul fel. Az első felmelegítést kivéve a főzőlapokat semmiképpen sem szabad edény nélkül melegíteni. Csak olyan főzőedényeket használjon, amelyeknek lapos, vastag aljuk van, és méretükben megfelelnek az adott főzőlapnak (8. ábra). Ilyen módon

a főzési idők és az energiafogyasztás jelentősen csökkenthetők.

Gyárilag ajánlott a kezelőszervet a maximális állásba hozni, majd a főzendő élelmiszerek állapotától és mennyiségétől függően később az egyik középső állásra visszakapcsolni.

A főzőlap hőtároló képességének köszönhetően a főzési folyamat befejezése előtt rövid idővel kikapcsolható az energia megtakarítása érdekében. A tárolt hőnek köszönhetően a lap egyenletesen folytatja a főzést.

Lehetőség szerint kerülje el mind a folyadékok kifutását a főzőlapra, mind pedig a nedves edényekkel való főzést.

Fokozatmentesen állítható elektromos főzőlapok

Ezek a főzőlapok fokozatmentesen szabályozhatók, így lehetősége van a főzési folyamathoz szükséges teljesítmény beállítására.

A főzési mód, a főzendő élelmiszer mennyisége, valamint az alábbi táblázat figyelembevételével a kezelőkapcsolót balra, a megfelelő állásig kell elforgatni (9. ábra). A működésjelző lámpa világítani kezd. A főzőlap kikapcsolásához a kezelőkapcsolót a 0 állásig kell elforgatni, ekkor a jelzőlámpa kialszik.

Fokozat

Schmelzen: Schokolade, Butter, Gelatine	1-2
Kochen von: Reis, Béchammelsoße, Ragout	4-5
Kochen von: Kartoffeln, Teigwaren, Gemüse	4-5
Dünsten von: Schmorfleisch, Wickelbraten	4-5
Dämpfen von: Fisch	5
Erwärmen und Warmhalten von vorgekochten Gerichten	2-3-4-5
Braten: Paniertes, Beefsteak, Omelett	6-7-8
Kochen und bräunen:	9

A következő esetekben a beállítást valamivel magasabbra kell venni:

• Nagy mennyiségű folyadék
• Igényes ételek
• Főzés lefedetlen edényekkel

A főzőhelyen

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú kapcsoló vezérli, amely hat különböző teljesítményértéknek felel meg (10. ábra).

6. fokozat: Legnagyobb láng.

1. fokozat: Legkisebb láng.

Tájékoztatásul az alábbi útmutatást adjuk:

1-es és 2-es állás: melegítés.

3-as és 4-es állás: erős melegítés és forralás.

5-ös és 6-os állás: olajban sütés (fritőz).

A főzőlap ápolása

Tisztítás és karbantartás

A tisztítást mindig kihűlt készüléken végezze.

Rácsok

A kihűlt rácsok tisztításához használjon szivacsot, vizet és szappant. Semmiképpen ne használjon súrolószert vagy éles tárgyakat.

Kis méretüknek köszönhetően akár mosogatógépben is tisztíthatók.

Gázégők

A gázégők tisztán tartásához rendszeres időközönként a következőképpen tisztítsa őket: mártsa szappanos vízbe, és nem fémes kefével tisztítsa meg, hogy a lyukak és rések mindig teljesen szabadok legyenek, így biztosítva a megfelelő lángot. Újbóli használat előtt alaposan szárítsa meg az égőket. Győződjön meg arról, hogy a fedősapkák megfelelően illeszkednek az égő alapjára (11. ábra).

Elektromos főzőlapok

Ajánlott a kifolyt folyadékot nedves ruhával feltörölni, és a főzőlapokat rövid bekapcsolással kiszárítani. Semmiképpen ne használjon éles tárgyakat, például fém szivacsot, kést stb. a rászáradt ételmaradékok eltávolításához.

Lehetőség szerint a lap felülete ne érintkezzen sóval. Ha a

intenzív használat miatt a felvitt védőréteg feloldódott, dörzsöljön néhány csepp olajat vagy más megfelelő ápolószert a főzőlapokba. Ne használjon súrolószereket.

A fémgyűrű használat közben sárgás színűvé válik, ami teljesen normális. Egy hagyományos fémtisztítóval tisztítható.

Általános karbantartás

Ha egy kapcsoló nehezen mozog, ne erőltesse. A javítás érdekében azonnal hívja az ügyfélszolgálatot, hogy megjavítsák vagy kicseréljék.

A zománc, üveg, alumínium vagy acél részek ápolásához használjon szivacsot és szappanos vizet, amikor a készülék kihűlt. Semmiképpen ne használjon mosogatószert vagy súrolószivacsot, mert ezek megkarcolnák a zománcot. Ügyeljen arra, hogy a savas folyadékokat (citromlé, ecet stb.) a lehető leghamarabb távolítsa el a zománcról. Acélfelületek esetén speciális acéltisztító szerek használatát javasoljuk. A megfelelő szert nedves ruhával vagy közvetlenül a tisztítandó felületre vigye fel, majd puha ruhával vagy törlőkendővel fényesítse.

Telepítési és beállítási utasítások

Méretek

A telepítési munkálatok megkezdése előtt ellenőrizze a konyhája méreteit, valamint a konyhabútorban a készülék befogadására szolgáló nyílás méreteit. A méretek mindhárom készüléktípusnál azonosak (gázkészülékek, vegyes készülékek és elektromos készülékek) (12., 13. ábra).

Ezek a készülékek a gázkészülékekre vonatkozó EN 30-1 szabvány 3. osztálya és az elektromos háztartási készülékekre vonatkozó EN 60.335-2-6 szabvány "X" besorolása szerint építhetők be a konyhabútorba (12., 13. ábra).

Szerelje be ezeket a készülékeket saját légkeringető rendszerrel rendelkező beépíthető sütők fölé.

Gázcsatlakozás

A telepítéssel, beállítással és más gáztípushoz való átalakítással kapcsolatos minden munkát kizárólag az erre kiképzett, ügyfélszolgálatunkhoz tartozó szakemberek végezhetnek, a gázszolgáltatók aktuális előírásainak és szabályzatainak betartásával.

Mielőtt a készüléket a hálózatra csatlakoztatná, ellenőrizze, hogy a készülék alkalmas-e a betáplálandó gáztípusra. Gyárilag a tűzhelyeink az adattáblán feltüntetett gáztípushoz való csatlakozásra vannak előkészítve.

A telepítési helynek megfelelő szellőzéssel kell rendelkeznie, hogy az

égéstermékek kijuthassanak a szabadba.

A gázbemeneti gyűjtőcső vége 1/2" menetes könyökkel rendelkezik.

A csőkönyök tömítésének felszerelésével a következőket érjük el:

- Merev csatlakozás. A készülékhez egy rézcsövet, egy anyát és egy tömítőgyűrűt mellékelünk (14. ábra).

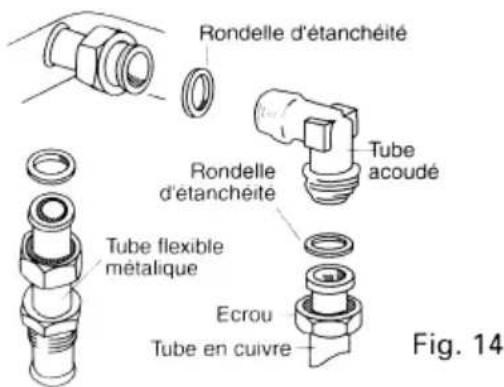

- A csatlakozás fémtömlő segítségével történik (14. ábra). Ebben az esetben kerülni kell a tömlő és a beépített egység mozgó részei (például egy fiók) közötti érintkezést, valamint a könnyen eltömődő helyeken való átvezetést.

Mindkét csatlakozási módnál ügyelni kell arra, hogy a gyárilag beállított csőkönyök helyzete ne változzon.

Mindkét esetben túlfolyó szelepet kell beépíteni, amely a készülék és a gázvezeték között van elhelyezve, és hozzáférhetőnek kell lennie.

Elektromos csatlakoztatás

Az adattábla segítségével ellenőrizni kell a feszültséget és az összteljesítményt.

A készüléket előírás szerint földelni kell.

Az elektromos csatlakoztatást szakképzett szerelőnek kell elvégeznie, aki köteles meggyőződni arról, hogy a csatlakoztatás az adott országban érvényes előírásoknak megfelelően történt. Ezenkívül be kell tartani az adott áramszolgáltató előírásait is.

A szokásos biztonsági előírások betartása érdekében a szerelőnek egy minden pólusra kiterjedő megszakító kapcsolót kell beépítenie, amelynek érintkezőnyílása legalább 3 mm. Ha a csatlakoztatás dugaszolóaljzaton keresztül történik, ennek a kapcsolónak a felszerelése nem szükséges, ha a

Szerelési és beállítási utasítások

készülék használója akadálytalanul hozzáfér a dugaszolóaljzathoz.

A dugaszolófejjel ellátott készülékek csak megfelelően beépített és földelt dugaszolóaljzathoz csatlakoztathatók.

Ha a nem megfelelő földelés miatt baleset történik, a gyártó minden felelősséget elutasít.

A főzőlap teljes elektromos szerelése a csatlakozó sorkapocsnál összpontosul, amely a készülék alsó hátsó részén található, és fedéllel van védve.

Csatlakoztatás

Vegyen egy csavarhúzót, és oldja ki a kapcsolótábla védőfedelének két csavarját (15. ábra). A főzőlapot 220–230 V kétfázisú csatlakozáshoz előkészítve szállítjuk.

A négy főzőlapos kivitelnél (16. ábra) a csatlakoztatást más módon kell elvégezni; ehhez a csatlakozódoboz jelöléseinek megfelelően kell áthidalni a sorkapcsot (17. ábra).

A telepítés során először a földelőkábelt kell csatlakoztatni, amelyet szétszereléskor utoljára kell eltávolítani. Cserénél figyelembe kell venni a keresztmetszetet és a kábel típusát. A készülék csatlakoztatásához H05RR-F típusú vagy azzal egyenértékű hálózati csatlakozóvezetéket kell használni.

Gerätetyp	Kabelquerschnitt	Sicherung (amp)
GASGERÄT	3 × 0,75 mm2	2
KOMBIGERÄT	3 × 1,5 mm2	10
ELEKTROGERÄT	3 × 2,5 mm2	25

A készülék beépítése a bútorba

A kijelölt helyen a 13. ábrának megfelelő nyílást kell készíteni, amely megfelel a főzőlap méreteinek.

A vágott élek védelme

A konyhabútorok készítéséhez használt rétegelt lemez viszonylag gyorsan megduzzadhat, ha védtelenül nedvességgel érintkezik. Ezért a készített nyílás éleit speciális ragasztóval kell lezárni, hogy megvédjék őket a gőz vagy a kondenzvíz hatásaitól, amelyek a munkalap alatt felgyülemlhetnek.

A főzőlap beépítése

A 6 darab "A" jelű kapcsot a 18. ábrának megfelelően kell a vágott élre rögzíteni. Ügyeljen arra, hogy a kapcsok alsó éle a bútor felső élével azonos magasságban legyen.

Megjegyzés: Gránit vagy márvány kivitelnél a következőképpen járjon el: használjon dübeleket vagy hüvelyeket a rögzítőcsavarok befogadásához, vagy rögzítse az említett kapcsokat speciális ragasztóval. Ehhez olyan ragasztót kell használni, amely biztosítja a fém és a kő közötti kötést. Esetleges későbbi kibontáskor a főzőlapot egyszerűen felfelé kell nyomni.

A mellékelt öntapadó tömítést "B" a főzőlap alsó szélére kell felhelyezni (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és ezáltal megakadályozza a folyadékok áthatolását.

A főzőlap most már behelyezhető az előkészített nyílásba. Egyszerre kell a végeinél megnyomni, hogy a rugókban lévő réseket be lehessen pattintani. Végül ellenőrizze, hogy a főzőlap a teljes kerületén megfelelően felfekszik-e.

Beépítési javaslatok

A főzőlappal közvetlenül szomszédos munkafelületnek tűzálló anyagból kell lennie. Mind a bevont felületeknek, mind az itt használt ragasztónak...

Telepítési és beállítási utasítások

hőállónak kell lennie, hogy későbbi sérüléseket elkerüljünk. Továbbá be kell tartani a hátsó és oldalsó falaktól való biztonsági távolságokat a 13. ábra szerint. A készülék alatti levegő megfelelő keringésének biztosítása érdekében legalább 10 cm távolságot kell tartani a legközelebbi, alatta lévő fióktól, közbenső faltól vagy sütőtől.

Ez a készülék nincs elszívóberendezéshez csatlakoztatva. Emiatt elengedhetetlen, hogy a telepítési hely megfelelő szellőzési lehetőségekkel rendelkezzen. Továbbá az égés során keletkező gázokat ki kell vezetni a szabadba. A készülék tartós használata esetén előfordulhat, hogy további szellőzési lehetőségekre van szükség. Ilyenkor például ablakot kell nyitni, vagy kiegészítő szellőztetőberendezést kell használni. Ha van szellőztetőberendezés (például elszívóernyő), annak legalább 650 mm távolságra kell lennie a főzőfelülettől.

A gázfajta cseréjének eljárása

A másik gázfajtára való átállással kapcsolatos összes munkát kifejezetten erre képzett, ügyfélszolgálatunkhoz tartozó szakembereknek kell elvégezniük, betartva a gázszolgáltatók mindenkori érvényes rendelkezéseit és előírásait.

Fontos: A megfelelő munkalépések elvégzése előtt a készülék gáz- és áramellátását meg kell szakítani.

A főzőlap a típustáblán feltüntetett gázfajtához való csatlakozásra van előkészítve.

Az érvényes nemzeti jogszabályoktól függően (lásd a típustáblát) a készülék

más gázfajtákhoz igazítható. Ehhez a következő lépéseket kell elvégezni:

a) Az égők fúvókáinak cseréje

1. - Távolítsa el a rácsokat, a fedeleket és az égőtesteket. 2. - Az égő alján lévő fúvókákat egyenként csavarja ki egy 7 mm-es csőkulccsal. (19. ábra) 3. - Szerelje be a kívánt gázfajtának megfelelő fúvókákat a típus táblázat szerint (lásd az 1. táblázatot), és húzza meg ütközésig a tömítettség biztosítása érdekében. A munkalépések befejezése után szerelje vissza az égőket és a rácsokat.

b) Az égők csapjainak minimális fogyasztásának beállítása

1. - Hozza a csapokat minimális állásba. 2. - Szerelje le a csapok kezelőelemeit. 3. - A kezelőelemek eltávolításakor keletkező nyíláson keresztül hozzáfér az elülső csaphoz, ahol az átállító beállítócsavar található (19., 20. ábra). Propán- és butángáz esetén a csavart ütközésig kell meghúzni. Földgáz esetén a csavart (balra) addig kell forgatni, amíg az égő megfelelő gázkimenetét meg nem találja, így a láng maximális állásban sem alszik el, sem nem húz vissza.

Gyújtásbiztosítékkal rendelkező készülékek

Ha a főzőlap biztonsági szelepekkel van felszerelve, a minimális fogyasztás beállításához a következő műveleteket kell elvégezni:

1. Távolítsa el a rácsokat, a fedeleket és az égőtesteket.
2. Távolítsa el a vályú fedelét. Az átállításhoz ki kell venni a gyújtórendszert.
3. Propán- és butángáz esetén a csavart ütközésig húzza meg. Földgáz esetén a csavart (balra) addig forgassa, amíg az égő megfelelő gázkimenetét meg nem találja, úgy, hogy a

Szerelési és beállítási utasítások

láng maximális égőállásnál se aludjon el, se vissza ne csapjon. (22. ábra)

1. Szerelje vissza az összes korábban kivett alkatrészt.

Megjegyzés: A csapszerkezet tengelyét tilos kicserélni a tűzhelyvályúban. Mindig a teljes csapot cserélje ki.

Ezen munkalépések elvégzése után a különböző alkatrészeket vissza kell helyezni.

c) Helyezze el a megfelelő matricát a gázfajtára vonatkozó adatokkal, amelyre a készüléket átállították, az adattábla közelében.

Ezeknél az égőknél az elsődleges levegőt nem kell szabályozni.

TABELLE 1BRENNEREIGENSCHAFTEN
Das Gerät darf nur an die auf dem Typenschild angegebene Gasart angeschlossen werden			GASART	G-30 BUTAN	G-31 PROPAN	G-20 ERDGAS
Nutzdruck			mbar	28	37	20
Stark-brenner	Injektormarkierung			85	85	116
	Verbrauch (Hs)	Nennverbrauch Minimumverbrauch	kW	3 ≤ 0,6	3 ≤ 0,6	3 ≤ 0,5
	Durchflußmenge bei 15°C 1.013 mbar		m3/h g/h	- 218	- 214	0,285 -
Normal brenner	Injektormarkierung			65	65	97
	Verbrauch (Hs)	Nennverbrauch Minimumverbrauch	kW	1,75 ≤ 0,35	1,75 ≤ 0,35	1,75 ≤ 0,29
	Durchflußmenge bei 15°C 1.013 mbar		m3/h g/h	- 127	- 124	0,166
Spar-brenner	Injektormarkierung			50	50	72
	Verbrauch (Hs)	Nennverbrauch Minimumverbrauch	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Durchflußmenge bei 15°C 1.013 mbar		m3/h g/h	- 72	- 71	0,095 --

Ha valami nem működik...

Nem minden felmerülő probléma esetén szükséges a vevőszolgálathoz fordulni. Sok esetben Ön is orvosolhatja a hibát. Az alábbi táblázat néhány tanácsot ad ezzel kapcsolatban.

Fontos megjegyzés:

A gáz- és elektromos működési rendszereken csak a vevőszolgálathoz tartozó szakképzett személyzet végezhet munkát.

Fehler	Mögliche Ursache	Abhilfe
Die elektrische Betriebsart ist gestört	Sicherung defekt	Sicherung im Sicherungskasten überprüfen und gegebenenfalls austauschen.
Die Elektrozündung funktioniert nicht ordnungsgemäß	Möglicherweise befinden sich Lebensmittel- oder Reinigungsmittelreste zwischen der Kerze und dem Brenner.	Der zwischen Kerze und Brenner befindliche Raum muß sorgfältig gesäubert werden.
Die Brennerflamme ist ungleichmäßig	Die verschiedenen, zum Brenner gehörenden Bauteile sind nicht richtig eingesetzt worden.	Die verschiedenen Bauteile ordnungsgemäß zusammensetzen.
Der Gasfluß scheint nicht normal zu sein oder Gas tritt aus	-Der Gasdurchlauf ist gesperrt, da möglicherweise die Zwischenhähne geschlossen sind.-Bei Verwendung von Gasflaschen ist diese möglicherweise leer.	-Die Zwischenhähne gegebenenfalls öffnen.-Die leere Gasflasche durch eine volle ersetzen.
Im Herdbereich ist Gasgeruch wahrzunehmen	-Einer der Hähne befindet sich in Offenstellung.-Der Zufuhrschlauch befindet sich nicht in ordnungsgemäßem Zustand.-Möglicher Gasaustritt an der Gasflaschenankopplung.	-Hähne entsprechend überprüfen.-Der Schlauch muß ausgewechselt werden.-Die Ankopplung überprüfen.
Die Sicherheitsvorrichtungen der Brenner funktionieren nicht ordnungsgemäß	-Die Ausgangsöffnungen für den Gasaustritt an den Brennern sind verschmutzt.	-Die Ausgangsöffnungen für den Gasaustritt an den Brennern gründlich reinigen.

Ha a vevőszolgálathoz fordul, kérjük, mindig adja meg a következő adatokat:

E-Nr

FD

Ezek az adatok megtalálhatók a készülék típuscímkéjén.

Garancia feltételek

A készülékre érvényes garanciális feltételek azok, amelyeket a képviseletünk az adott országban, ahol a készüléket vásárolták, meghatározott. Ha szeretné, a kereskedő, akitől a készüléket vásárolta, szívesen elmagyarázza az egyes feltételeket és rendelkezéseket. Minden

esetben a garancia igénybevételekor be kell mutatni a vásárlást igazoló bizonylatot.

A változtatások jogát fenntartjuk.

Tartalom

Oldal

Fontos 18

Mit tegyen a csomagolással és a régi készülékekkel 18

Az új készülék csatlakoztatása előtt 18

Biztonsági utasítások 18

Mit tehet a készülék károsodásának elkerülése érdekében.... 19

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Ez az új főzőlapod

A készülék leírása

Főzés a főzőlapon

Gázégők

A megfelelő főzőedények kiválasztása és használata

Elektromos főzőzónák

Vigyázzon a főzőlapjára

Tisztítás és karbantartás

UTASÍTÁSOK A SZERELŐNEK

Előírások és telepítési útmutató

Méretek

Gázcsatlakozás

Elektromos csatlakoztatás

A főzőlap beépítése a konyhabútor munkalapjába

Az átalakítás műveletei más típusú gázra

Mi a teendő, ha valami nem működik? 29

A garancia feltételei.... 29

Fontos

Mit tegyen a csomagolással és a régi készülékekkel

- Kérjük, gondoskodjon arról, hogy a csomagolást úgy helyezze el, hogy az ne károsítsa a környezetet. Ezek a termékek hatékony csomagolást igényelnek a szállítás közbeni védelem érdekében. Az általunk használt csomagolás azonban a lehető legkisebbre van korlátozva, ami a készülékek védelméhez szükséges. A csomagolásban felhasznált összes anyag nem szennyező és teljes mértékben újrahasznosítható.

Későbbi feldolgozásuk és újrafelhasználásuk révén megtakarítás érhető el a nyersanyagokban, miközben csökken a keletkező szemét mennyisége.

- A régi készülék ártalmatlanítása előtt kérjük, gondoskodjon arról, hogy az működésképtelenné váljon. Ezután keressen fel egy újrahasznosítható anyagokat gyűjtő központot, amely elvégzi az ártalmatlanítást. A helyi önkormányzat tájékoztatja Önt a legközelebbi központ helyéről.

Az új készülék csatlakoztatása előtt

• Mielőtt használatba venné új készülékét, kérjük, figyelmesen olvassa el a Használati útmutatót. Ez fontos biztonsági információkat, valamint a használatra és karbantartásra vonatkozó utasításokat tartalmaz.
• A következő utasítások csak azokban az országokban érvényesek, amelyeknek a szimbólumai megtalálhatók a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor a műszaki utasításokhoz kell fordulni, amelyek megadják a szükséges útmutatást a készüléknek az adott ország használati feltételeihez való módosításához.
• A készülék csatlakoztatása előtt ellenőrizze, hogy be van-e állítva a szállítandó gáz típusának megfelelően.
• Elengedhetetlen, hogy a készüléket olyan helyen telepítsék, ahol biztosított a kötelező szellőzés.
• Nem tanácsos a készüléket olyan helyre telepíteni, ahol erős légáramlatok vannak, mert az égők kialudhatnak.
• Ez a készülék az adattáblán feltüntetett gáztípushoz lett beállítva. A biztonsági előírások és a hivatalos normák betartása érdekében a telepítést és a gázátalakítást hivatalosan engedéllyel rendelkező szakemberrel végeztesse.
• Ne nyúljon a készülék belsejéhez. Ha erre mégis szükség lenne, forduljon a Műszaki Segélyszolgálathoz. • Ezek a készülékek magas hőmérsékletet érnek el. Kérjük, legyen óvatos.
• Őrizze meg ezt a Kezelési és Szerelési útmutatót, hogy a készülékkel együtt átadhassa, ha a tulajdonos személye megváltozik.
• Ne működtesse a készüléket, ha az sérült.

Biztonsági utasítások

• Az elektromos és gázcsatlakoztatást csak arra feljogosított személy végezheti.
• A készüléket kötelező földelni. Ha a készülék nem földelt, vagy a földelés nem megfelelő, és emiatt baleset történik, semmilyen felelősséget nem vállalunk.
• A főző- és fűtőfelületek működés közben felforrósodnak. A gyermekeket mindig tartsa távol.
• Az elektromos kábelek nem érintkezhetnek a főzőlap felforrósodó részeivel. A tápvezetéket rögzíteni kell a konyhabútorhoz, hogy ne érintkezzen a sütő forró részeivel.
• Ezt a készüléket kizárólag főzésre használja, soha ne fűtésre. • A túlhevült olaj és zsír könnyen meggyulladhat. Ezért, ha olajjal vagy zsírral készít ételt, például sült krumplit, ne hagyja felügyelet nélkül a főzőlapot.

Fontos

• Meghibásodás esetén zárja el a gáz- és áramellátást, majd hívja a Műszaki Segélyszolgálatot a javítás elvégzéséhez. - A kuktafazekakat felügyelet alatt kell tartani, amíg el nem érik a kívánt nyomást. Fordítsa a szabályozó gombot maximális állásba, majd (a kuktafazék gyártójának utasításait követve) állítsa alacsonyabb fokozatra. - Ne használjon deformált aljú edényeket, amelyek nem stabilak az égőkön és a főzőlapokon, mert véletlenül felborulhatnak. - Mivel a készülék alja működés közben felforrósodhat, ajánlott minél nagyobb szellőzőteret hagyni a készülék alja és az alatta lévő fiók vagy válaszfal között.

- Ha fiók fölé szereli, győződjön meg arról, hogy a fiók nem éghető anyagból készült, és hogy nem tárolnak benne éghető tárgyakat.

Mit tehet a készülék károsodásának elkerülése érdekében

- Pontosan kövesse a jelen könyvben található utasításokat.

Ez az új főzőlapod

A készülék leírása

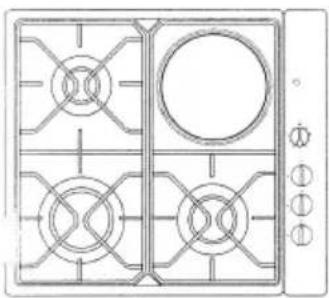

Ezek az utasítások több különböző modellre vonatkoznak. Kérjük, ellenőrizze a modelljét, hogy mely jellemzők vonatkoznak rá.

Ez az új főzőlapod

Főzés a főzőlapon

Gázégők

A vezérlőpanelen minden égőszabályzó gomb meg van jelölve az általa vezérelt égő helyzetével.

Elektromos gyújtású gázégők

Egy égő meggyújtásához nyomja meg a kiválasztott égő szabályzó gombját, és fordítsa balra a gyújtási helyzetbe. Tartsa lenyomva a gombot, amíg az égő meg nem gyullad. A gyújtást egy "kattanás" hang jelzi. Ha az égő nem gyullad meg, ismételje meg a műveletet.

Elektromos gyújtású és biztonsági szelepes gázégők

Ha a főzőlap égői biztonsági szeleppel vannak felszerelve (amelyek elzárják a gázáramlást, ha a láng véletlenül kialszik), az égők meggyújthatók a kiválasztott égő szabályzó gombjának lenyomásával, és balra forgatásával a gyújtási helyzetbe. Tartsa lenyomva a gombot körülbelül 5 másodpercig, miután az égő meggyulladt. A gyújtást egy "kattanás" hang jelzi.

Ha az égő kialszik, amikor elengedi a gombot, fordítsa a 0 állásba, és ismételje meg a műveletet, de ezúttal, ha az égő meggyulladt, tartsa lenyomva a gombot még hosszabb ideig a nagy láng helyzetében. Miután meggyulladt, állítsa be a lángot a szabályzó gomb elforgatásával.

Ha a gyújtók piszkosak, a gyújtás nem működik megfelelően. Ezért ajánlott, hogy a készüléket nagyon tisztán tartsa. Használjon kis kefét a tisztításhoz, figyelembe véve, hogy a gyújtók ne érjenek semmilyen erős ütést.

Az égő kikapcsolásához fordítsa a gombot jobbra, amíg el nem éri a 0 állást (5. ábra).

Névleges hőteljesítmény

Auxiliary Burner	1.0 kW
Medium-Fast Burner	1.75 kW
Fast Burner	3.0 kW

A tűzhely összes égője a gyárból való kiszállítás előtt megfelelően be van állítva. Ezért, ha bármilyen rendellenességet észlel, forduljon műszaki segítségnyújtó szolgálatunkhoz.

A gázfőzőkészülék használata hőt és nedvességet termel abban a helyiségben, ahol fel van szerelve. Gondoskodjon a konyha megfelelő szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen fel mechanikus szellőztető berendezést (mechanikus elszívóernyőt).

A készülék hosszan tartó, intenzív használata további szellőztetést tehet szükségessé, például nyisson ablakot (huzat nélkül), vagy növelje a mechanikus szellőztetés teljesítményét, ha van ilyen.

A megfelelő főzőedények kiválasztása és használatuk

Mindig az edényt a tűzhely égőjének közepére helyezze.

Válasszon olyan edényt, amelynek az alapja megfelelő átmérőjű az adott égőhöz.

A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne haladja meg a használt edény alját, ezzel elkerülve a túlzott gázfogyasztást (6. ábra).

Burner	Minimumø of pan	Maximumø of pan
Auxiliary (1kW)	100 mm	120 mm
Medium-fast (1,75kW)	120 mm	240 mm
Fast (3kW)	220 mm	260 mm

Kerülje a nagyon nagy edények használatát a kezelőszervek közelében lévő égőkön, mert ha rájuk helyezik, érintkezhetnek a kezelőszervekkel, vagy olyan közel lehetnek hozzájuk (7. ábra), hogy a hőmérséklet emelkedik azon a területen, ami károsodást okozhat.

Elektromos főzőlap

A tűzhely modelljétől függően lehet rajta végtelen szabályozású vagy hatállású szabályozógombos elektromos főzőlap. Mindkét

Főzés a tűzhelyen

esetben, mielőtt először használná a főzőlapokat, egyenként 5 percig melegítse fel őket üresen, maximális teljesítményen. A füst és szag megjelenése normális, és használat közben fokozatosan eltűnnek. Ettől az első alkalomtól eltekintve a főzőlapokat nem szabad edény nélkül használni.

Használjon teljesen lapos, nehéz aljú edényt, amelynek mérete illeszkedik a főzőlap átmérőjéhez (8. ábra), hogy minimális főzési időt és ezáltal minimális energiafogyasztást érjen el.

Javasoljuk, hogy a főzés kezdetén a szabályozógombot maximális állásba állítsa, majd az elkészítendő étel típusától és mennyiségétől függően állítsa köztes állásba.

A főzőlap hőtároló tulajdonságának kihasználása érdekében a főzés befejezése előtt röviddel ki lehet kapcsolni, így energiát takarítva meg, mivel a főzés a főzőlapban felhalmozódott hő miatt folytatódik.

Kerülje el, hogy folyadék fröccsenjen a főzőlap felületére, és hogy nedves edényeket helyezzen rá.

Végtelen szabályozású elektromos főzőlapok

Ezt a főzőlapot egy végtelen hőszabályzó vezérli, amellyel kiválaszthatja az étel elkészítéséhez megfelelő teljesítményszintet.

Figyelembe véve a főzés típusát és az elkészítendő étel mennyiségét, és az alábbi táblázatot útmutatóként használva, forgassa el a vezérlőgombot balra (9. ábra), amíg el nem éri az elkészítendő ételnek megfelelő pozíciót. A bekapcsolásjelző lámpa világítani fog. A főzőlap kikapcsolásához forgassa a gombot az O állásba. A jelzőlámpa kialszik.

Pozíció

Melting: chocolate, butter, gelatine	1 - 2
Cooking: rice, béchamel sauce, ragouts	2 - 3
Boiling: potatoes, pasta, vegetables	4 - 5
Reheating: stews, roasts	4 - 5
Steaming: fish	5
Heating, keeping dishes warm:	2-3-4-5
Frying: cutlets, steak, omelettes	6-7-8
Cooking and browning:	9

Szükséges a főzőlapot magasabb teljesítményszintre állítani a következő esetekben:

• Nagy mennyiségű folyadék
• Nagy mennyiségű étel
• Főzés fedetlen edényekkel

Hatállású elektromos főzőlap

Ezt a főzőlapot egy hatállású vezérlőgomb vezérli, amely fokozatosan növeli a teljesítményt. (10. ábra).

6. pozíció: Maximális hő

1. pozíció: Minimális hő

Útmutatóként:

1. és 2. pozíció: Gyenge hő

3. és 4. pozíció: Gyors felmelegítés és főzés

5. és 6. pozíció: Sütés

Vigyázzon a főzőlapjára

Tisztítás és karbantartás

Tisztítsa a készüléket, amikor az hideg.

Edénytartó rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács hideg. Ne használjon dörzsölő anyagokat vagy vágóeszközöket.

Méretüknél fogva mosogatógépben moshatók.

Gázégők

Az égők tisztán tartásához időnként mártsa őket szappanos vízbe, és tisztítsa meg nem fémes kefével, hogy a lyukak és rések mentesek legyenek a szennyeződéstől, így a láng megfelelően ég. Szárítsa meg őket alaposan, mielőtt visszahelyezi. A fedelek visszahelyezésekor győződjön meg arról, hogy megfelelően illeszkednek az égő alapjára (11. ábra).

Elektromos főzőlapok

Javasoljuk, hogy a főzőlapra kifolyt folyadékot nedves, puha ruhával törölje le, majd szárítsa meg úgy, hogy néhány másodpercre bekapcsolja a főzőlapot. Soha ne használjon éles tárgyakat, például fém súrolószivacsot, kést stb. a főzőlap felületére száradt étel eltávolításához.

Kerülje, hogy só érintkezzen a felülettel.

Ha hosszabb használat után a főzőlap bevonata elkopik, ajánlott néhány csepp olajat rácseppenteni rá, vagy használja a piacon kapható karbantartó termékek valamelyikét. Ne használjon dörzsölő hatású termékeket.

Használat során a főzőlap körüli terület sárgává válik. Ez normális. A tisztításhoz használjon rozsdamentes acél tisztítására szolgáló termékeket.

Általános karbantartás

Ha valamelyik szabályozó merev, ne erőltesse. Azonnal vegye fel a kapcsolatot a hivatalos műszaki segélyszolgálattal, amely megjavítja vagy kicseréli.

A zománc, üveg, fényes alumínium és acél felületek ápolásához használjon szivacsot és szappanos vizet, de csak akkor, ha a készülék hideg. Ne használjon dörzsölő hatású tisztítószereket vagy súrolószivacsokat, amelyek megkarcolhatják a zománcot. Ne hagyjon savas folyadékokat (citromlé, ecet stb.) hosszabb ideig a zománcon. Az acél felületekhez rozsdamentes acél tisztítószerek használata ajánlott. A terméket nedves ruhával vagy közvetlenül a tisztítandó felületre vigye fel. Puha, száraz ruhával vagy szarvasbőrrel polírozza.

Szerelési és beállítási utasítások

Méretek

A szerelési munkák megkezdése előtt ellenőrizze a főzőlap és a munkalapba vágandó kivágás méreteit. A méretek mindhárom készüléktípusnál azonosak: gáz, vegyes és elektromos (12., 13. ábra).

A gázkészülékekre vonatkozó EN 30-1 szabvány szerint a főzőlap konyhabútorba történő beépítésének lehetősége 3. osztály; a háztartási készülékekre vonatkozó EN 60.365-2-6 szabvány szerint pedig "X" osztály (12., 13. ábra).

Ezt a készüléket csak beépített sütők felett használja, amelyek hűtőmechanizmussal vannak felszerelve.

Ne szerelje be beépített hűtőszekrények, fagyasztók, mosogatógépek és hasonló készülékek fölé!

Sütő fölé történő beszereléskor győződjön meg arról, hogy a sütő rendelkezik hűtőventilátorral.

Gázcsatlakoztatás

A telepítéssel, beállítással és más gáztípusra történő átalakítással kapcsolatos minden munkát megfelelően képzett/illetékes személynek kell elvégeznie (NEMZETI ELŐÍRÁSOK ÉRVÉNYESEK). Ezenkívül a telepítésnek meg kell felelnie a hatályos jogi normáknak és a Gázszolgáltató által előírtaknak is.

A gázcsatlakoztatás előtt ellenőrizze, hogy a készülék a használandó gáztípushoz van-e beállítva. Főzőlapjaink a gyárból

a típuscímkén feltüntetett gáztípushoz beállítva kerülnek ki.

Elengedhetetlen, hogy a készüléket olyan helyen szereljék be, ahol biztosított a kötelező szellőzés. Szükséges, hogy az égéstermékeket elvezessék a helyiségből. Az Egyesült Királyságban a készüléket tartalmazó helyiségben a BS 5440 szabványnak megfelelő levegőellátást kell biztosítani.

• Minden olyan helyiségben, ahol gázüzemű főzőkészülék van, legyen ajtó, ablak vagy más, közvetlenül a szabadba nyíló szellőzési lehetőség.
• Ha a helyiség térfogata 5 m³ és 10 m³ között van, 50 cm² szabad keresztmetszetű szellőzőnyílás szükséges, kivéve, ha van kifelé nyíló ajtó.
• Ha a helyiség térfogata kevesebb, mint 5 m³, 100 cm² szabad keresztmetszetű szellőzőnyílás szükséges. • A főzőkészülékek levegőellátását biztosító szellőzőnyílásoknak közvetlenül a szabad levegővel kell érintkezniük.

Ha a főzőkészüléket olyan helyiségben szerelik fel, amelyben más gáz-, olaj- vagy szilárd tüzelésű készülék is található, a teljes szellőzési követelményekhez a BS5440 2. részét kell figyelembe venni.

A főzőlap gázbemeneti csövének végén 1/2" menetes könyökidom található.

Ez a könyökidom a tömítőgyűrűvel elválasztva a csatlakozócsővel együtt lehetővé teszi:

- Biztos csatlakozást. A főzőlap rézcsővel, anyával és tömítőgyűrűvel van ellátva (14. ábra).

- Csatlakoztatás fémtömlővel (14. ábra). Kerülje el, hogy ez a tömlő érintkezzen a konyhabútor mozgó részeivel (pl. fiókokkal). Továbbá kerülje el, hogy a tömlő olyan területeken haladjon át, amelyek elzáródásnak lehetnek kitéve.

Bármelyik csatlakoztatás elvégzésekor kerülje el, hogy a könyökidomot elmozdítsa vagy elfordítsa a gyári beállítási helyzetéből.

Mindkét esetben elérhető gázelzáró szelepet kell beépíteni a készülék és a hálózat közé.

Beépítési és szabályozási utasítások

Elektromos csatlakoztatás

Ellenőrizze a feszültséget és a teljes teljesítményt az adattáblán.

A készülék földelése kötelező.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. Ennek a személynek biztosítania kell, hogy a csatlakoztatás az egyes országokban előírt jogi rendelkezéseknek megfelelően történjen. Ezenkívül szigorúan be kell tartani a helyi áramszolgáltató által előírt irányelveket.

A szokásos biztonsági előírásoknak megfelelően a szerelőnek legalább 3 mm érintkezési távolságú, kétpólusú kapcsolót kell felszerelnie. Ez nem szükséges dugós csatlakozás esetén, feltéve, hogy a felhasználó könnyen hozzáfér hozzá.

A dugóval ellátott készülékeket csak földelt aljzathoz szabad csatlakoztatni.

Abban az esetben, ha a készülék nem földelt, vagy a földelés nem megfelelő, és emiatt baleset történik, semmilyen felelősséget nem vállalunk.

Az elektromos hálózat a főzőlap aljának hátulján található központi csatlakozósávra van központosítva, és fedél védi.

A csatlakoztatáshoz:

Csavarhúzóval távolítsa el a csatlakozósáv fedelének 2 csavarját (15. ábra). A főzőlap kétfázisú, 220...230 voltos hálózatra van bekötve.

A 4 elektromos főzőzónával rendelkező főzőlapoknál (16. ábra), ha más típusú csatlakoztatásra van szükség, használja az áthidalót az alábbi bekötési rajz szerint (17. ábra).

A telepítés során először a földelővezetéket csatlakoztassa; és a készülék szétszerelésekor azt utoljára válassza le.

Tartsa be a szükséges csatlakozóvezeték-keresztmetszetet. A készüléket a villamos hálózathoz csatlakoztató vezetékhez H05RR-F típusú vagy azzal egyenértékű kábelt kell használni.

MODEL	CONNECTION LEAD SECTION	FUSE (Amp)
GAS	3 × 0,75 mm2	2
MIXED	3 × 1,5 mm2	10
ELECTRIC	3 × 2,5 mm2	25

A főzőlap beépítése a konyhaszekrénybe

Vágja ki a konyhaszekrény munkalapjába a házat a megadott méreteknek megfelelően (13. ábra).

A vágási felületek védelme

A munkalapok gyártásához használt fa rostjai nedvesség hatására viszonylag gyorsan megduzzadnak. Ezért a vágási felületeket speciális ragasztóval fedje le, hogy megvédje azokat a gőztől vagy kondenzvíztől, amely a konyhaszekrény munkalapjának alsó oldalán lerakódhat.

A főzőlap behelyezése a munkalapba

Helyezze a 6 „A” jelű kapcsot a nyílás felületére, a 18. ábrán látható módon. A kapocs aljának a szekrény felső élével azonos szinten kell lennie.

Megjegyzés: Gránit vagy márvány munkalapok esetén: használjon tipliket vagy hüvelyeket a rögzítőcsavarokhoz, vagy ragassza fel a rugós kapcsokat. Ha ez a helyzet, használjon megfelelő ragasztót a fém kőhöz való rögzítéséhez. Ha szétszerelésre van szükség, ezt egyszerűen a készülék felfelé tolásával lehet elvégezni.

Helyezze el a készülékhez mellékelt öntapadó tömítést "B" a főzőlap alsó része köré (18. ábra). Ez a tömítés biztosítja, hogy a teljes munkalap vízálló legyen, és megakadályozza a szivárgást.

Helyezze a főzőlapot a nyílásba. Egyidejűleg gyakoroljon nyomást a főzőlap külső szélei körül, hogy a hornyok illeszkedjenek a rugókba vagy a rögzítőkapcsokba az egység szélein. Ellenőrizze, hogy a főzőlap a szélén mindenhol alátámasztva van-e.

Javaslatok a főzőlap munkalapba történő beépítéséhez

A munkafelület panelei a főzőlap közvetlen közelében

Beépítési és szabályozási utasítások

nem éghető anyagból készüljenek. Mind a laminált burkolatnak, mind a rögzítésére használt ragasztónak hőállónak kell lennie, hogy megelőzze a károsodást vagy romlást. Ezenkívül a hátsó faltól való távolságnak legalább 50 mm-nek, az oldalfaltól pedig 100 mm-nek kell lennie. 13. ábra.

Ez a készülék nincs elszívóberendezéssel együtt telepítve. Ezért elengedhetetlen, hogy a készüléket olyan helyre telepítsék, ahol a kötelező szellőzés biztosított. Szükséges, hogy az égéstermékeket elvezessék a helyiségből. A készülék folyamatos használata további szellőztetést igényelhet, például nyisson ablakot vagy használjon mechanikus szellőztetést. Ha van valamilyen mechanikus szellőztetése (például elszívóventilátoros páraelszívó), vegye figyelembe, hogy ezt legalább 650 mm távolságra kell elhelyezni a főzőlaptól, vagy nagyobb távolságra, ha a páraelszívó gyártója ezt javasolja.

Mivel a készülék alsó része működés közben felmelegedhet, ajánlott minél több szellőzőteret hagyni a készülék alsó része és az alatta esetlegesen elhelyezkedő fiók vagy válaszfal között.

Ha fiók fölé szereli, győződjön meg arról, hogy a fiók nem éghető anyagból készült, és hogy éghető tárgyakat ne tároljanak a fiókban.

Eljárás más típusú gázra történő átállításhoz

A más típusú gázra történő átállítással kapcsolatos minden munkát megfelelően képzett/illetékes személynek kell elvégeznie (NEMZETI ELŐÍRÁSOK ÉRVÉNYESEK). Ezenkívül a telepítésnek meg kell felelnie a hatályos jogi normáknak, valamint a Gázszolgáltató által előírtaknak is.

Fontos: bármilyen művelet megkezdése előtt válassza le a készüléket az elektromos és gázellátásról.

A főzőlap a specifikációs címkén feltüntetett gáztípus működésére van beállítva.

Az Ön országában hatályos előírásoktól függően (lásd a specifikációs címkét) ez a főzőlap más típusú gázokkal való működésre átalakítható. Ehhez hajtsa végre a következő eljárást:

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

a) A főzőlap égőfúvókáinak cseréje

1. Távolítsa el a rácsokat, a fedeleket és az égőtesteket.
2. Csavarja ki és távolítsa el az egyes égők alján található fúvókákat egy 7 mm-es csőkulccsal (19. ábra).
3. Szerelje be azokat a fúvókákat, amelyek megfelelnek annak a gáztípusnak, amelyre a főzőlapot átalakítja, az adattábla szerint (lásd 1. táblázat), majd húzza meg biztonságosan a csavart, hogy biztosítsa a tömítettséget.

Miután elvégezte az eljárás összes lépését, szerelje vissza az égőket és a rácsokat.

b) A minimális lánghelyzet beállítása a főzőlap égőin

1. Állítsa a szabályozókat minimális állásba.
2. Távolítsa el a szabályozógombot.
3. A szabályozógomb eltávolítása után keletkezett nyíláson keresztül fér hozzá a belső részhez. Itt található a bypass beállítócsavar (20. és 21. ábra). Propán- és butángáz esetén húzza meg a csavart biztonságosan. Földgáz- és városi gáz esetén forgassa a csavart az óramutató járásával ellentétes irányba, amíg a lángkép megfelelő nem lesz, és amikor a gázpozíciót gyorsan minimumról maximumra állítja, az égő nem alszik el és nem visszacsap.

Biztonsági szelepes főzőlapok

Ha a főzőlapja biztonsági szelepekkel rendelkezik, a minimális lánghelyzet beállításához a következő lépéseket kell követni:

1. Távolítsa el a rácsokat, a fedeleket, az égőtesteket és a szabályozógombokat.
2. Távolítsa el a főzőlap felületét. A gyújtórendszert is el kell távolítani a "bypass" eléréséhez.

Telepítési és beállítási utasítások

1. Propán- és butángáz esetén húzza meg biztonságosan a csavart. Földgáz és városi gáz esetén forgassa el a csavart az óramutató járásával ellentétes irányba, amíg a lángkép megfelelő nem lesz, és amikor a gázpozíciót gyorsan minimumról maximumra állítják, az égő nem alszik ki és nem visszacsap (22. ábra).
2. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a gázcsap tengelyét. Ha hiba van, cserélje ki az egész csapot.

Miután mindez elkészült, szerelje vissza az alkatrészeket.

c) Ragassza fel a gáztípusra utaló címkét, amelyre a készüléket átalakították, az adattábla közelébe.

Ezeken az égőkön nem szükséges beállítani az elsődleges levegőt.

TABLE 1BURNER CHARACTERISTICS
The appliance should be used with the types of gas indicated on data plate			GAS TYPE	G-30 BUTANE	G-31 PROPANE	G-20 NATURAL	G-110 CITY GAS
Application pressure			mbar	28	37	20	8
Fast burner	Jets calibre			85	85	116	260
	Heat input (Hs)	Rated Reduced	kW	3 ≤0,6	3 ≤0,6	3 ≤0,5	3 ≤0,5
	Gas flow 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-	0,683-
Medium-fast burner	Jets calibre			65	65	97	190
	Heat input (Hs)	Rated Reduced	kW	1,75 ≤0,35	1,75 ≤0,35	1,75 ≤0,29	1,75 ≤0,29
	Gas flow 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166-	0,398-
Auxiliary burner	Jets calibre			50	50	72	145
	Heat input (Hs)	Rated Reduced	kW	1 ≤0,33	1 ≤0,33	1 ≤0,33	1 ≤0,33
	Gas flow 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095-	0,227-

Mi történik, ha valami nem működik?

Nem mindig szükséges felhívni a szervizosztályt. Sok esetben maga is megoldhatja a problémát. Az alábbi táblázat tanácsokat ad néhány problémával kapcsolatban:

Fontos megjegyzés: Csak képzett/illetékes személyek végezhetnek munkát a gáz- és elektromos rendszeren.

What if...?	Probable cause	Solution
... there is a general electrical fault?	Faulty fuse	Check the fuse in the fuse box and change it if it has blown.
... the electric ignition does not work?	There could be food or cleaner residues between the spark plug and the burners.	The space between the spark plug and the burners must be cleaned carefully.
... the burner flame is not uniform?	The parts of the burner have not been correctly replaced, or may be dirty.	Position the parts of the burners correctly. Ensure cleanliness
... the gas flow does not seem to be normal, or there is no gas flow?	-The gas flow is closed at intermediate cocks.-If the gas is supplied from a bottle, this could be empty.	-Open the possible intermediate cocks.-Replace the gas bottle with a full one.-If unable to stop leak/smell turn off gas supply.
... there is a smell of gas in the kitchen?	-One of the gas controls is open.-Possible leak at the gas bottle connection.	-Check..-Ensure that the connection is correct.
... the burner safety valves do not connect?	-Soot has accumulated at the ends of the thermocouple.-The holes in the burners through which the gas flows are dirty.	-Clean away the soot.-Clean the holes through which the gas flows.

Ha kapcsolatba kell lépnie szervizosztályunkkal, kérjük, adja meg a következő információkat:

E-Nr

FD

Ez az információ a készülék adattábláján található.

Garancia feltételei

A készülék garanciális feltételei azok, amelyeket cégünk képviselői az adott országban határoznak meg, ahol a készüléket vásárolták. Szükség esetén az értékesítő képviselő vagy szervezet, akitől a készüléket vásárolták, ...

Örömmel állunk rendelkezésére részletes tájékoztatással. Minden körülmények között elengedhetetlen, hogy a felhasználó a vásárlást igazoló dokumentumot mutasson be a garancia érvényesítéséhez.

A gyártó fenntartja a jogot a módosításokra.

Tartalomjegyzék

Oldal

Fontos tudnivalók 31

A csomagolás kezelése és a készülékek ártalmatlanítása ..... 31

Az új készülék csatlakoztatása előtt 31

Biztonsági utasítások 31

Az Ön hozzájárulása a készülék sérülésének megelőzéséhez 32

HASZNÁLATI ÚTMUTATÓ

Így néz ki az új főzőlapja 33

A készülék leírása 33

Főzés a főzőlapon 35

Gázégők 35

Hogyan válassza ki és helyezze el az edényeket 35

36. Elektromos főzőlapok

37. A főzőlap karbantartása

Tisztítás és karbantartás

UTASÍTÁSOK A SZERELŐNEK

Utasítások a telepítéshez és a beállításhoz

Méretek

Gázcsatlakoztatás

Elektromos csatlakoztatás

A főzőlap beépítése egy bútordarabba

A gáztípus megváltoztatásához szükséges műveletek

Mi történik, ha valami nem működik?

Garancia feltételei

Pontok, amelyekre figyelnie kell

A csomagolás kezelése és a készülékek megsemmisítése

- Ügyeljen arra, hogy a csomagolást megfelelően kezelje, hogy ne szennyezze a környezetet: Termékeink szállításához hatékony védőcsomagolásra van szükség. E tekintetben csak az abszolút szükségesre szorítkozunk. Minden általunk használt csomagolóanyag nem tartalmaz környezetszennyező elemeket, és tökéletesen újrahasznosítható. Utólagos kezeléssel és újrafelhasználással nyersanyagokat takaríthatunk meg, és így a hulladéktermelés csökkenthető.

Mielőtt egy készüléket selejtezésre adna le, ügyeljen arra, hogy azt megfelelően használhatatlanná tegye. Ezután adja le egy újrahasznosítható anyagok gyűjtőhelyén. A lakóhelyéhez legközelebbi gyűjtőhelyek adatait a helyi önkormányzatnál tudhatja meg.

Az új készülék csatlakoztatása előtt

• Mielőtt elkezdené használni az új készüléket, figyelmesen olvassa el a használati utasítást. Az fontos biztonsági információkat, valamint a készülék használatára és karbantartására vonatkozó útmutatást tartalmaz.
• Ezek az utasítások csak akkor érvényesek, ha az ország szimbóluma szerepel a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor a műszaki leírásban található utasításokat kell követni, amelyek a készüléknek az adott ország használati feltételeihez való igazításához szükséges információkat tartalmazzák.
• Mielőtt a készüléket a hálózatra csatlakoztatná, ellenőrizze, hogy az megfelelően elő van-e készítve az ellátó gáz típusához.
• Elengedhetetlen, hogy a készülék telepítési helyén megfelelő, előírásoknak megfelelő szellőzés legyen.
• Nem ajánlott a készüléket olyan helyre telepíteni, ahol erős légáramlatok vannak, mert az égők kialudhatnak.
• Ez a készülék a gyárból a típustáblán feltüntetett gázhoz igazítva kerül ki. A nagyobb biztonság és a hatályos előírások betartása érdekében a telepítést és a gázátalakítást hivatalosan engedéllyel rendelkező technikusra bízza.
• Ne nyúljon a készülék belsejéhez. Ha erre mégis szükség lenne, forduljon a műszaki ügyfélszolgálatunkhoz.
• Ezek a készülékek magas hőmérsékletet érnek el. Óvatosan kezelje őket.
• Őrizze meg a használati és szerelési utasításokat, hogy azokat a készülékhez mellékelhesse, ha az gazdát cserél.
• Ne helyezzen üzembe sérült készüléket.

Biztonsági utasítások

• A hálózati és gázcsatlakozásokat csak arra feljogosított személyzet végezheti.
• A készüléket kötelező földelt csatlakozóaljzathoz csatlakoztatni. Baleset esetén minden felelősséget elhárítunk magunktól, ha nincs földelés, vagy az hibás.
• A fűtő- és főzőfelületek működés közben felforrósodnak. Soha ne engedje, hogy gyermekek a közelükbe menjenek.
• Az elektromos kábelek soha nem érintkezhetnek a felforrósodó felületekkel.
• A tápkábelt rögzíteni kell a bútorhoz, hogy elkerülje a sütő forró részeivel való érintkezést.

Pontok, amelyekre figyelnie kell

- A készüléket csak ételek elkészítésére használja, soha ne fűtésre.

- A túlhevített zsírok és olajok könnyen meggyulladhatnak. Ezért olajjal és zsírral csak felügyelet mellett főzzön.

- Meghibásodás esetén kapcsolja ki a készülék gáz- és elektromos ellátását. A javításhoz hívja a műszaki ügyfélszolgálatunkat.

- A gyorsfőző edényeket folyamatosan felügyelni kell, amíg el nem érik a megfelelő nyomást. Állítsa a főzést maximális fokozatra, majd (a gyorsfőző gyártójának utasításait követve) állítsa alacsonyabb fokozatra.

- Ne helyezzen deformált, instabil edényeket az égőkre és a főzőlapokra, hogy elkerülje azok véletlen felborulását.

Az Ön hozzájárulása a készülék károsodásának megelőzéséhez

- Pontosan kövesse a jelen füzetben található utasításokat.

Így néz ki az új főzőlapja

A készülék leírása

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg a modellt, amely

a rendelkezésére áll, és vegye figyelembe az éppen megvásárolt modell jellemzőit.

Így néz ki az új főzőlapja

Főzés a főzőlapon

Gázégők

A kezelőpanelen lévő minden egyes működtetőszabályzó jelzi az általa vezérelt égőt.

Beépített gyújtással rendelkező gázégők

Egy égő begyújtásához nyomja meg a kiválasztott égő vezérlőgombját, és fordítsa balra, amíg a gyújtási állásba nem kerül. Tartsa lenyomva a vezérlőt még körülbelül 5 másodpercig ebben az állásban. A gyújtást egy "kattanás" hang erősíti meg. Ha a gyújtás nem történt meg, ismételje meg a műveletet.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Ezért maximális tisztítás ajánlott. Ehhez használjon kis kefét, és ne feledje, hogy a gyújtógyertya nem szenvedhet erős ütéseket.

Az eloltáshoz fordítsa a vezérlőgombot jobbra a 0 állásba (5. ábra).

Gyújtással és biztonsági berendezéssel rendelkező gázégők

Ha a főzőlapja olyan égőkkel van felszerelve, amelyek biztonsági szelepekkel rendelkeznek, amelyek megakadályozzák a gáz kiáramlását az égők véletlen kialvása esetén, a begyújtáshoz nyomja meg a gyújtásgombot, majd gyakoroljon nyomást és fordítsa el a kiválasztott égő vezérlőgombját balra, a gyújtási állásba. Tartsa a vezérlőgombot ebben az állásban még körülbelül 5 másodpercig. A gyújtást egy "kattanás" hang erősíti meg.

Ha a vezérlő elengedésekor az égő kialudna, fordítsa a vezérlőgombot a 0 állásba, és kezdje elölről a műveleteket, de ezúttal tartsa tovább lenyomva a vezérlőgombot nagy láng állásban, miután az égő begyújtott. Ezután állítsa be a lángot a kívánt állásba.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Maximális tisztítás

ezért ajánlott. Ehhez használjon kis kefét, és ne feledje, hogy a gyújtógyertya nem szenvedhet erős ütéseket.

Kikapcsoláshoz forgassa a vezérlőgombot jobbra a 0 állásig. (5. ábra)

Névleges fogyasztás

Brûleur auxiliaire	1 KW
Brûleur semi-rapide	1,75 KW
Brûleur rapide	3 KW

A főzőlap égői gyárilag tökéletesen be vannak állítva, ezért ha bármilyen rendellenességet észlel, hívja a Műszaki Szolgálatunkat. A gázfőző berendezés használata hő- és páraképződéssel jár a helyiségben, ahol fel van szerelve. Ügyeljen a konyha megfelelő szellőzésére: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (mechanikus elszívó). A készülék intenzív és hosszan tartó használata további szellőztetést tehet szükségessé, például ablaknyitással, vagy hatékonyabb szellőztetést, például a mechanikus szellőztetés teljesítményének növelésével, ha van ilyen.

Hogyan válasszuk ki és helyezzük el az edényeket

Mindig az edényt a főzőzóna égőjének közepére helyezze. Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően. A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne nyúljon túl az edény szélén, elkerülve ezzel a túlzott gázfogyasztást. (6. ábra)

Brûleur	ø minimum du récipient	ø maximum du récipient
Auxiliaire (1kW)	100 mm	120 mm
Semi-rapide (1,75kW)	120 mm	240 mm
Rapide (3kW)	220 mm	260 mm

Főzés a főzőlapon

Kerülje a túl nagy átmérőjű edények használatát a vezérlőgombokhoz közeli égőkön, mert ha az égőre központosítják őket, hozzáérhetnek a vezérlőkhöz, vagy túl közel kerülhetnek hozzájuk (7. ábra), és megemelhetik a hőmérsékletet azon a helyen, ami károsodást okozhat.

Elektromos főzőlapok

A főzőlap típusától függően végtelen szabályozású vagy hatállású kapcsolóval vezérelt elektromos főzőlapokkal találhatjuk magunkat szemben. Mindkét esetben, mielőtt első alkalommal használná a főzőlapokat, melegítse fel őket egyenként 5 percig, edény nélkül, a szabályozót maximális teljesítményre állítva. Ez idő alatt normális, hogy füst és szagok jelennek meg; ezek a használat során eltűnnek. Ettől az első bemelegítéstől eltekintve ne melegítse a főzőlapokat edény nélkül.

Használjon tökéletesen lapos, vastag aljú edényt, amelynek mérete a leginkább megfelel az adott főzőlapnak (8. ábra) a minimális főzési idő és minimális fogyasztás elérése érdekében.

Javasoljuk, hogy a főzés kezdetén a vezérlőgombot a maximális állásba helyezze, az étel mennyiségétől és minőségétől függően; majd ezt követően váltson át egy köztes fenntartó állásba.

A főzőlap hőtehetetlenségének kihasználása érdekében egy kicsit a főzés befejezése előtt kikapcsolhatja, így energiát takaríthat meg, mivel a főzés a főzőlapban felhalmozott hőnek köszönhetően folytatódik.

Kerülje a folyadékok kifröccsenését a főzőlap felületére, valamint azt, hogy nedves edényekkel dolgozzon rajta.

Végtelen szabályozású elektromos főzőlapok

Ezeket a főzőlapokat egy végtelen energia-szabályozó vezérli, amelynek segítségével

kiválaszthatja az ételének megfelelő teljesítményt.

Figyelembe véve a főzési módot, az étel mennyiségét, és az alábbi táblázatot használva, forgassa a vezérlőgombot balra (9. ábra) addig a pozícióig, amely megfelel az elkészíteni kívánt ételnek. A működésjelző lámpa világítani fog. A főzőlap kikapcsolásához forgassa a vezérlőgombot a 0 pozícióba. A működésjelző lámpa kialszik.

Pozíció

Olvasztás: Csokoládé, vaj, zselé 1-2

Főzés: Rizs, besamel, pörkölt 2-3

Főzés: Burgonya, tészta, zöldségek 4-5

Párolás: Marhapörkölt, sült 4-5

Gőzölés: Hal 5

Melegítés, melegen tartás: Előre elkészített ételek 2-3-4-5

Sütés: Rántott hús, steak, omlett 6-7-8

Forralás és pirítás 9

Magasabb beállítás szükséges a következő esetekben:

- nagy mennyiségű folyadék

- nagy ételek elkészítése

Főzés fedetlen edényekben.

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatállású kapcsoló vezérli, amely fokozatos teljesítményeket biztosít. (10. ábra).

6. állás: Maximális hő

1. állás: Minimális hő

Tájékoztatásul a következőket ajánljuk:

1. és 2. állás: Melegítés

3. és 4. állás: Erős melegítés és főzés

5. és 6. állás: Sütés.

A főzőlap karbantartása

Tisztítás és karbantartás

A főzőlap tisztítását mindig akkor végezze, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács hideg. Soha ne használjon súrolószereket vagy éles tárgyakat.

Gázégők

Pour conserver les brûleurs propres, vous devrez les nettoyer périodiquement en les plongeant dans de l'eau savonneuse et les frotter avec une brosse non métallique, afin que les trous et les rainures restent dégagés et puissent donner une flamme correcte. Séchez-les soigneusement avant de recommencer à les utiliser. Assurez-vous que les couvercles soient bien posés sur la base du brûleur. (Fig. 11).

Plaques électriques

Avec l'usage, l'anneau du contour jaunit, et c'est normal. Pour le nettoyer, utilisez un produit de nettoyage pour acier inoxydable. Il est recommandé d'enlever tout le liquide qui ait pu déborder avec un chiffon doux légèrement humidifié, et de connecter la plaque quelques instants pour la sécher. Ne jamais utiliser d'objets pointus tels qu'éponges métalliques, couteaux, etc, pour enlever des restes d'aliments durcis sur la surface.

Évitez, dans la mesure du possible, le contact du sel avec la surface de la plaque. Si l'utilisation prolongée a éliminé le revêtement des plaques, il est opportun d'asperger la surface de quelques gouttes d'huile ou de tout autre produit de maintenance, usuels sur le marché. Ne pas utiliser de produits abrasifs.

Entretien général

Si un robinet est grippé, il ne faut pas le forcer. Appelez immédiatement le Service Technique Officiel, afin qu'il procède à sa réparation ou substitution.

Pour la conservation de l'émail, des parties en verre, en aluminium brillant ou en acier, utilisez une éponge et de l'eau savonneuse, mais seulement lorsque l'appareil est bien froid. Ne vous servez pas de détergent ou d'éponges abrasives qui pourraient rayer l'émail. Ne laissez pas de liquides acides (jus de citron, vinaigre, etc.) longtemps sur l'émail. Pour les surfaces en acier inoxydable, nous vous recommandons l'utilisation de produits de nettoyage pour acier inoxydable. Appliquez le produit à l'aide d'un chiffon mouillé ou directement sur la surface à nettoyer. Faites briller avec un chiffon doux et sec ou une peau de chamois.

Instructions pour l'installation et le réglage

Dimensions

Avant de réaliser toute opération d'installation, révisez les dimensions des plaques de cuisson ainsi que les dimensions de l'ouverture à réaliser sur la partie supérieure du meuble. Les dimensions sont communes aux trois types d'appareils: à gaz, mixte et électrique (Fig. 12, 13).

La possibilité d'emplacement de la plaque de cuisson dans le meuble, en accord avec la norme relative aux appareils à gaz EN 30-1 est de Classe 3 et en accord avec la norme EN 60.335-2-6 relative aux appareils électroménagers, est classée "X". Cela signifie que l'appareil doit être éloigné des parois latérales de la pièce. Installer cet appareil sur un four encastré avec réfrigération propre (Fig. 12, 13).

Connexion au gaz

Il faut absolument que toutes les opérations relatives à l'installation, au réglage et à l'adaptation à un autre type de gaz soient réalisées par le personnel autorisé de notre Service technique, afin de respecter les normes en vigueur et les prescriptions des compagnies de gaz.

En France :

- Arrêté du 2 août 1977. Règles Techniques et de Sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.

- Norme DTU P 45-204. Installations de gaz (anciennement DTU n° 61-1 Installations de gaz Avril 1982 + Additif n° 1 Juillet 1984).

- Règlement Sanitaire Départemental.

Avant de connecter l'appareil au réseau, il faut vérifier qu'il est préparé pour le type de gaz qui va l'alimenter. Nos cuisinières sortent de l'usine prêtes à fonctionner avec le type de gaz indiqué sur la plaque de caractéristiques.

Il est indispensable que l'endroit où l'appareil va être installé dispose d'une aération réglementaire. À cette fin, il est nécessaire que les restes de la combustion soient évacués à l'extérieur.

L'extrémité du collecteur d'entrée de la plaque de cuisson à gaz est pourvue d'un coude en pas de vis de 1/2".

Ce coude, accompagné d'un joint intercalé, permet :

- la connexion rigide. Un tuyau en cuivre, un écrou et un joint d'étanchéité sont fournis avec la

plaque de cuisson (Fig. 14).

- Connexion par un tuyau métallique flexible (Fig. 14). Dans le cas d'une connexion de ce type, il faut éviter le contact de ce tuyau avec les parties mobiles du meuble encastré (par exemple, un tiroir), et son passage par des espaces susceptibles de se boucher.

Dans toutes les connexions, on doit éviter de déplacer ou de tourner le coude, de la position qu'il avait en sortant de l'usine.

Dans les deux cas, il faut intercaler un robinet d'arrêt accessible, entre l'appareil et l'entrée de gaz du réseau.

Branchement électrique

Ellenőrizze a feszültséget és a teljes teljesítményt az adattáblán.

A készüléket kötelező földelt csatlakozóaljzathoz csatlakoztatni.

Üzembe helyezési és beállítási útmutató

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. Meg kell győződnie arról, hogy a csatlakoztatás az ország törvényi előírásainak megfelelően történt. Ezenkívül a helyi áramszolgáltató vállalat rendelkezéseit is maradéktalanul be kell tartani.

Franciaországban:

- NF C 15-100 szabvány. Kisfeszültségű elektromos berendezések – Szabályok.

A szokásos biztonsági előírások betartása érdekében a szerelőnek egy minden pólusra kiterjedő megszakító kapcsolót kell előirányoznia, legalább 3 mm-es érintkezőnyílással. Ez nem szükséges csatlakozóaljzaton keresztül történő csatlakoztatás esetén, ha az a felhasználó számára hozzáférhető.

A csatlakozódugóval ellátott készülékeket csak megfelelően felszerelt csatlakozóaljzathoz és földeléshez szabad csatlakoztatni.

Nem vállalunk felelősséget olyan balesetekért, amelyeket a földelés hiánya vagy annak hibája okoz.

A főzőlap teljes elektromos rendszere egy központi csatlakozósávon van összpontosítva, amely a főzőlap hátuljának alsó részén található, és fedéllel van védve.

A csatlakoztatáshoz

Csavarhúzóval távolítsa el a csatlakozósáv védőfedelének 2 csavarját (15. ábra).

A főzőlap gyárilag 220...230 V-ra és 2 fázisra van előkészítve.

A 4 főzőlapos főzőlap esetén (16. ábra), ha más típusú csatlakoztatásra van szükség, használja a csatlakozósáv hídját a csatlakozási táblázat szerint (17. ábra).

A telepítés során először csatlakoztassa a földelővezetéket, és a szétszereléskor utoljára válassza le. Tartsa be a csatlakozókábel szükséges keresztmetszetét és típusát.

A készülék hálózati csatlakoztatásához használt kábelnek H05RR-F típusúnak vagy azzal egyenértékűnek kell lennie.

MODELE	SECTION DU CABLE	CALIBRE DU FUSIBLE (Amp)
GAZ	3 X 0,75 mm2	2
MIXTE	3X 1,5 mm2	10
ELECTRIQUE	3X 2,5 mm2	25

A főzőlap beépítése a bútorba

Végezzen el egy vágást a munkalapon a szükséges méreteknek megfelelően, a 13. ábra szerint.

A vágások védelme

A bútorok vagy munkalapok készítéséhez használt faforgácslapok viszonylag gyorsan megduzzadnak, ha nedvességgel érintkeznek. Emiatt kenjen be speciális ragasztót a vágási felületekre, hogy megvédje őket a gőztől vagy a lecsapódó víztől, amely a konyhabútor munkalapja alá kerülhet.

Beépítés a bútorba

Helyezze el a 6 darab "A" kapcsot a vágási felületen, a 18. ábra szerint, a kapocs alsó oldalának a bútor felső szélével azonos magasságban kell lennie.

Megjegyzés: Gránit vagy márvány munkalapok esetén: használjon tipliket vagy anyákat a tartócsavarokhoz, vagy ragassza fel a kapcsokat.

Ehhez használjon olyan ragasztót, amely fémek kőhöz való ragasztására alkalmas. Ha szétszerelésre lenne szükség, elég lenne az eszközt felfelé tolni.

Helyezze fel az öntapadó tömítést "B", amely a készülékkel együtt érkezik, a főzőlap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza a beszivárgást.

Helyezze be a főzőlapot a vágásba. Gyakoroljon egyidejű nyomást a

Utasítások a telepítéshez és a beállításhoz

végekre, hogy a hornyok a rugóba illeszkedjenek.

Győződjön meg arról, hogy a főzőlap a teljes kerületén jól felfekszik.

Ajánlások a beépítéshez

A munkafelületen, a főzőlap közvetlen közelében elhelyezkedő panelek nem éghető anyagból készüljenek. Mind a laminált burkolatoknak, mind az azokat rögzítő ragasztónak hőállónak kell lenniük a károsodás elkerülése érdekében. Ezenkívül be kell tartani a hátsó fal és az oldalfalak távolságát, amelyeket a 13. ábra mutat. A készülék alatti levegő megfelelő áramlásának biztosításához legalább 10 cm-es rést kell hagyni bármely fiók, közbenső fal vagy sütő alatt, amely alatta helyezkedhet el.

Ez a készülék nincs elszívó berendezéshez csatlakoztatva. Ezért elengedhetetlen, hogy a helyiség, ahol a készüléket felszerelik, rendelkezzen az előírt szellőzéssel. Ehhez az égésgázokat a szabadba kell tudni vezetni. A készülék folyamatos használata további szellőzést igényelhet, például ablaknyitást vagy mechanikus szellőztetést. Ha mechanikus szellőztetéssel rendelkezik (például elszívóval), ne feledje, hogy annak legalább 650 mm távolságra kell lennie a főzőlaptól.

A készülék alatti levegő megfelelő áramlásának biztosításához legalább 10 cm-es rést kell hagyni bármely fiók, közbenső fal vagy sütő alatt, amely alatta helyezkedhet el.

A gáz típusának cseréjéhez szükséges műveletek

Elengedhetetlen, hogy a más típusú gázra való átállással kapcsolatos összes műveletet a Műszaki Szolgálatunk felhatalmazott személyzete végezze el, betartva a hatályos előírásokat és a gázszolgáltatók előírásait.

hatályos előírásokat és a gázszolgáltatók előírásait.

Fontos: Bármilyen beavatkozás előtt kapcsolja ki a készülék gáz- és elektromos ellátását.

A főzőlap az adattáblán feltüntetett gáztípushoz van előkészítve.

Amennyiben az Ön országában hatályos előírások lehetővé teszik (lásd az adattáblát), ez a főzőlap más gáztípusokkal való működésre is átállítható. Ehhez a következő műveleteket kell elvégeznie:

a) A főzőlap égőinek fúvókáinak cseréje.

1.- Távolítsa el a rácsokat, a fedeleket és az égőtestet.

2.- Csavarja ki és távolítsa el az egyes égők alján található fúvókákat egy 7 mm-es csőkulccsal. (19. ábra)

3.- Szerelje fel a kívánt gáznak megfelelő fúvókákat a jellemzők táblázata szerint (lásd 1. táblázat), és húzza meg teljesen a tömítettség biztosítása érdekében.

A műveletek elvégzése után szerelje fel az égőket és a rácsokat.

b) A főzőlap égőcsapjainak csökkentett fogyasztásának beállítása

1.- Állítsa a csapokat minimális állásba.

2.- Szerelje le a csapok vezérlőgombjait.

3.- A csaphoz a vezérlőgombok eltávolítása után keletkezett nyíláson keresztül fér hozzá, ahol a "by-pass" beállítócsavar található (19., 20. ábra). Propán és bután esetén a csavart teljesen be kell csavarni. Földgáz esetén addig csavarja a csavart (balra forgatva), amíg az égőből megfelelő gázkiáramlást nem kap, oly módon, hogy ha az égőt maximális állásból minimálisra állítja, az ne aludjon el, és ne legyen lángvisszaáramlás.

Telepítési és beállítási utasítások

Biztonsági rendszerrel ellátott főzőlapok

Ha a főzőlap biztonsági csapokkal rendelkezik, a csökkentett fogyasztás beállításához a következő műveleteket kell elvégezni:

1. Távolítsa el a rácsokat, fedeleket, az égőtesteket és a vezérlőgombokat.
2. Vegye le a főzőlap tetejét; a "by-pass" eléréséhez el kell távolítani a gyújtórendszert.
3. Propán és bután esetén a csavart teljesen be kell csavarni. Földgáz esetén addig csavarja a csavart (balra forgatva), amíg az égőből megfelelő gázkiáramlást nem kap, oly módon, hogy ha az égőt maximális állásból minimálisra állítja, az ne aludjon el, és ne legyen lángvisszaáramlás (22. ábra).
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a csap tengelyét: meghibásodás esetén cserélje ki az egész csapot.

A műveletek elvégzése után szerelje vissza a különböző alkatrészeket.

c) Helyezze el az átalakítás után a készüléket tápláló gáz típusát jelző címkét az adattábla közelében.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

TABLEAU 1CARACTÉRISTIQUES DES BRÛLEURS
L'appaareil doit être utilisé avec les gaz indiqués dans la plaque des caractéristiques			TYPE DE GAZ	G-30 BUTANE	G-31 PROPANE	G-20 NATUREL
Pression d'utilisation			mbar	28	37	20/25
Brûleur rapide	Marcaque du brûleur			85	85	116
	Consom- mation (Hs)	Nominale Réduite	kW	3 ≤ 0,6	3 ≤ 0,6	3 ≤ 0,5
	Débit 15°C 1.013 mbar		m3/h g/h	- 218	- 214	0,285 -
Brûleur semi-rapide	Marcaque du brûleur			65	65	97
	Consom- mation (Hs)	Nominale Réduite	kW	1,75 ≤ 0,35	1,75 ≤ 0,35	1,75 ≤ 0,29
	Débit 15°C 1.013 mbar		m3/h g/h	- 127	- 124	0,166
Brûleur Auxiliaire	Marcaque du brûleur			50	50	72
	Consom- mation (Hs)	Nominale Réduite	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Débit 15°C 1.013 mbar		m3/h g/h	- 72	- 71	0,095 --

Ez a készülék a belga piacra készült, I2E+, G-20-G-25, 20-25 mbar gázhoz.

Mi történik, ha valami nem működik?

Nem szükséges minden rendellenesség esetén a műszaki ügyfélszolgálatot hívni. Sok esetben Ön is kijavíthatja a problémát. Az alábbi táblázat számos tanácsot tartalmaz.

Fontos megjegyzés: Csak a műszaki szolgálatunk felhatalmazott személyzete végezhet munkát a gáz- és elektromos rendszerben.

Que se passe-t-il?	Cause probable	Remède
... Si le fonctionnement électrique général est en panne?	Fusible défectueux	Vérifier le fusible dans la boîte à fusibles et le changer s'il ne marche pas.
... Si l'allumage électrique ne fonctionne pas?	Il peut y avoir des résidus d'aliments ou de produit nettoyant entre la bougie et les brûleurs	L'espace entre la bougie et les brûleurs doit toujours être soigneusement propre
... Si la flamme des brûleurs n'est pas uniforme?	Les différentes parties du brûleur ont été mal posées	Poser correctement les différentes pièces.
... Si le flux de gaz ne paraît pas normal, ou que le gaz ne sort pas?	-L'arrivée de gaz est bloquée par des robinets-Si l'alimentation de gaz se fait par bouteille, celle-ci peut être vide	-Ouvrir les possibles robinets intermédiaires.-Remplacer la bouteille vide par une pleine.
... S'il flotte une odeur de gaz dans la cuisine?	-Un robinet est ouvert.-Il peut exister une fuite au niveau du raccord à la bouteille	-Vérifier si l'un des robinets est ouvert.- Vérifier que le raccord soit correctement fait.

Ha műszaki szolgálatunkat hívná, kérjük, adja meg:

E-Nr

FD

Ezek az adatok a készülék adattábláján találhatók.

Garancia feltételei

Az erre a készülékre vonatkozó garanciális feltételek azok, amelyeket cégünk képviselete abban az országban állapított meg, ahol a vásárlás történt. Ha kívánja, a kereskedő, akitől a készüléket vásárolta, bármikor készséggel

részletezi Önnek azokat. Ha garanciát kell érvényesítenie, minden esetben be kell mutatnia a vásárlást igazoló dokumentumot.

A változtatások jogát fenntartjuk.

Tartalomjegyzék

Oldal

Az Ön figyelmét igénylő dolgok 44

Mit tegyen a csomagolással és a régi készülékekkel 44

Az új készülék csatlakoztatása előtt 44

Biztonsági utasítások 44

Mit tehet Ön, hogy elkerülje a készülék károsodását 45

UTASÍTÁSOK A FELHASZNÁLÓNAK

Így néz ki az új főzőlapja 46

A készülék leírása 46

Főzés a főzőlapon 48

Gázégők 48

Az edények kiválasztása és elhelyezése 48

Elektromos főzőlapok 49

A főzőlap karbantartása 50

Tisztítás és karbantartás 50

UTASÍTÁSOK A SZERELŐNEK

Szerelési és beállítási utasítások 51

Méretek 51

Gázcsatlakoztatás 51

Elektromos csatlakoztatás 51

A főzőlap beépítése a bútorba 52

A gázfajta megváltoztatásához szükséges műveletek 53

Mit tegyen, ha valami nem működik 55

Garanciafeltételek 55

Az Ön figyelmét igénylő dolgok

Mit tegyen a csomagolással és a régi készülékekkel

- Ügyeljen a csomagolás megfelelő kezelésére, hogy ne szennyezze a környezetet. Szállítás közben termékeinknek hatékony védőcsomagolásra van szükségük, amelyet igyekszünk a szükséges minimumra korlátozni. Minden csomagolóanyag környezetbarát és tökéletesen újrahasznosítható.

Ha használat után kezelik és újrahasznosítják, nyersanyagokat takarít meg és csökkenti a keletkező hulladék mennyiségét.

- Mielőtt megszabadulna egy kicserélt készüléktől, tegye használhatatlanná. Ezután adja le egy újrahasznosítható anyagokat gyűjtő központban, amelynek címét a helyi önkormányzattól tudhatja meg.

Az új készülék csatlakoztatása előtt

- Mielőtt elkezdené használni új készülékét, figyelmesen olvassa el a használati utasítást. Az fontos információkat tartalmaz az Ön biztonsága érdekében, valamint magyarázatot ad a használatra és a karbantartásra.

- A következő utasítások csak azokra az országokra érvényesek, amelyeknek a szimbóluma megtalálható a készüléken. Ha a szimbólum nem található, akkor azokhoz a műszaki utasításokhoz kell fordulni, amelyek tartalmazzák az adott ország használati feltételeihez való igazításhoz szükséges információkat.

- Mielőtt a készüléket a hálózathoz csatlakoztatná, ellenőrizze, hogy az adott gáztípusra van-e előkészítve.

- Elengedhetetlen, hogy a készülék felszerelési helye kellően szellőztetett legyen.

• Nem célszerű a készüléket erős légáramlatoknak kitett helyekre telepíteni, mert ezek az égők kialvását okozhatják.
• Ez a készülék a gyárból a jellemző adattáblán feltüntetett gáztípushoz igazítva kerül ki. A nagyobb biztonság és az érvényben lévő előírások betartása érdekében a telepítést és a gáztípus-átalakítást hivatalosan engedéllyel rendelkező szakemberrel végeztesse.
• Ne nyúljon a készülék belsejéhez. Szükség esetén forduljon műszaki ügyfélszolgálatunkhoz.
• Ezek a készülékek magas hőmérsékletet érnek el. Óvatosan járjon el.
• Őrizze meg a használati és szerelési útmutatót, hogy tulajdonosváltás esetén a készülékkel együtt átadhassa.
• Ne használja a készüléket, ha az sérült.

Biztonsági utasítások

• Az elektromos hálózatra és a gázhálózatra történő csatlakoztatást engedéllyel rendelkező személyzetnek kell elvégeznie.
• A készüléket kötelezően földelni kell. A gyártó minden felelősséget elhárít, ha földelés hiánya vagy hibás földelés miatt baleset történik.
• A fűtő- és főzőkészülékek felületei működés közben mindig felforrósodnak. Tartsa távol a gyermekektől.
• Az elektromos kábelek nem érintkezhetnek hőforrásokkal. • A készüléket csak élelmiszerek elkészítésére szabad használni, nem fűtési célra.
• A túlzottan felforrósodott zsír és olaj könnyen meggyulladhat. Ezért gondosan felügyelje a zsírral vagy olajjal készült ételek sütését.
• Meghibásodás esetén kapcsolja ki a készülék gáz- és elektromos ellátását.

Az Ön figyelmét igénylő dolgok

- Ne tároljon gyúlékony anyagokat a sütő belsejében és a fűtésnek kitett területeken. Ha bekapcsolja a sütőt anélkül, hogy eltávolítaná őket, meggyulladhatnak.

- A kuktafazekakat folyamatosan ellenőrizni kell, amíg el nem érik a megfelelő nyomást. Állítsa a főzést a maximális pozícióra, majd (a fazék gyártójának utasításait követve) váltson alacsonyabb nyomásra.

- Ne helyezzen deformálódott edényeket az égőkre vagy a főzőlapokra: instabilak lehetnek, és véletlenül felborulhatnak.

Mit tehet Ön azért, hogy elkerülje a készülék károsodását

- Pontosan kövesse a jelen kézikönyvben található utasításokat.

Így néz ki az új főzőlapja

A készülék leírása

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg a sajátját, és ellenőrizze a

a megvásárolt modellnek megfelelő jellemzőket.

Így néz ki az új főzőlapja

Főzés a főzőlapon

Gázégők

A kezelőpanelen minden gomb mellett fel van tüntetve, hogy melyik égőt vezérli.

Gázégők gyújtással

Egy égő begyújtásához nyomja meg a kiválasztott égő gombját, és fordítsa balra a gyújtási pozícióig. Tartsa ebben a pozícióban körülbelül 5 másodpercig; a gyújtást egy "kattanás" hang erősíti meg. Ha nem történik meg, ismételje meg a műveletet.

Ha a gyertyák piszkosak, a gyújtás hibás lehet: ezért ajánlott a maximális tisztaság, amelyet egy kis kefével lehet elérni, anélkül, hogy a gyertyákat erős ütéseknek vetnénk alá.

A leállításhoz forgassa a gombot jobbra a 0 állásig. (5. ábra)

Gáztűzhelyek gyújtással és biztonsági védelemmel

Ha a tűzhelye biztonsági szeleppel ellátott égőkkel van felszerelve, amelyek megakadályozzák a gáz kiszivárgását, ha véletlenül kialudnának, a gyújtáshoz nyomja be a kiválasztott égő gombját, és forgassa balra a gyújtási állásig.

Tartsa ebben az állásban körülbelül 5 másodpercig; a gyújtást egy „kattanás” jelzi. Ha nem történik meg, ismételje meg a műveletet.

Ha a nyomás megszüntetésekor a láng kialszik, forgassa a gombot a 0 állásba, és kezdje újra a műveleteket, ezúttal tartsa lenyomva a gombot hosszabb ideig a nagy láng állásában, miután az égő meggyulladt.

Miután az égő meggyulladt, forgassa a gombot a kívánt láng eléréséig.

Ha a gyertyák piszkosak, a gyújtás hibás lehet: ezért ajánlott a maximális tisztaság, amelyet egy kis kefével lehet elérni, anélkül, hogy a gyertyákat erős ütéseknek vetnénk alá.

egy kis kefével, anélkül, hogy a gyertyákat erős ütéseknek vetnénk alá.

A leállításhoz forgassa a gombot jobbra a 0 állásig. (5. ábra).

Egyedi fogyasztás

Fornello ausiliare	1 kW
Fornello semi-rapido	1, 75 kW
Fornello rapido	3 kW

A tűzhely égői tökéletes állapotban kerülnek forgalomba, ezért ha bármilyen rendellenességet észlel, hívja a Műszaki Szolgálatunkat. A gázkészülék használata hőt és nedvességet termel a helyiségben, ahol felszerelték. Biztosítani kell a konyha jó szellőzését: hagyja nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (elszívó). A készülék folyamatos használata további szellőztetést igényelhet, például nyisson ablakot (huzat nélkül), vagy növelje az elszívó teljesítményét (ha van).

Az edények kiválasztása és elhelyezése

Mindig az edényt a főzőzóna égőjének közepére helyezze. Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően. A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne lógjon ki oldalra, hogy elkerülje a túlzott gázfogyasztást (6. ábra).

Fornello	ø minimo recipiente	ø maximo recipiente
Ausiliare (1kW)	100 mm °	120 mm
Semi-rapido (1,75kW)	120 mm	240mm
Rapido (3kW)	220 mm	260mm

Kerülje a nagy átmérőjű edények használatát a gombokhoz közeli égőkön, hogy elkerülje annak kockázatát, hogy egyszer elhelyezve

Főzés a főzőlapon

a tűzhelyhez érhetnek vagy túl közel kerülhetnek hozzájuk (7. ábra), ami a zóna hőmérsékletének emelkedését és károsodást okozhat.

Elektromos főzőlapok

A főzőlap modelljétől függően végtelen szabályozású vagy hatállású kapcsolóval ellátott elektromos főzőlapokat találhatunk.

Mindkét esetben az első használat előtt a főzőlapokat 5 percig maximális teljesítményen kell melegíteni, edény nélkül. Normális, hogy ezalatt füst és szag keletkezik, amelyek a használat során eltűnnek. Ettől az első művelettől eltekintve soha ne használja a főzőlapokat edény nélkül.

Használjon tökéletesen lapos, vastag aljú, a főzőlap méretének megfelelő edényt (8. ábra) a legrövidebb főzési idő és a minimális fogyasztás elérése érdekében.

Javasoljuk, hogy a főzés elején a gombot maximális állásba állítsa, majd később váltson közepes, fenntartó állásba.

Az energia megtakarítása érdekében kihasználhatja a főzőlap hőtehetetlenségét: a főzés vége előtt egy kicsit kapcsolja ki, a főzés a felhalmozott hő miatt folytatódik.

Kerülje, hogy folyadék kerüljön a főzőlap felületére, és ne dolgozzon nedves edényekkel.

Végtelen szabályozású elektromos főzőlapok

Ezeket a főzőlapokat egy végtelen energia-szabályozó vezérli, amellyel a főzni kívánt ételnek megfelelő teljesítményt választhatja ki.

Figyelembe véve a főzés típusát és az étel mennyiségét, az alábbi táblázat segítségével forgassa a gombot balra (9. ábra) addig a pozícióig,

amely megfelel az elkészíteni kívánt ételnek. A működésjelző lámpa világítani fog. A főzőlap kikapcsolásához forgassa a gombot 0 állásba: a jelzőlámpa kialszik.

Pozíció

Fondere: cioccolato, burro, gelatina	1-2
Cottura: riso, bechamel, ragù	2-3
Cottura: patate, pasta, verdura	4-5
Soffriggere: stufato, arrosto in rotolo	4-5
Cottura al vapore: pesce	5
Scaldare piatti preparati	2-3-4-5
Arrostire: bistecche, fettine, frittate	6-7-8
Cuocere e dorare	9

Az első használat előtt a főzőlapokat egyenként 5 percig kell melegíteni edény nélkül, maximális teljesítményen. Ez idő alatt normális, hogy füst és szag keletkezik, amelyek a használat során eltűnnek. Ettől az első alkalmatól eltekintve soha ne használja a főzőlapokat edény nélkül.

Hatállású elektromos főzőlap

Ezt a főzőlapot egy hatállású elektromos kapcsoló vezérli, amely fokozatosan biztosítja a teljesítményt (10. ábra).

6. állás: maximális hő

1. állás: minimális hő

Tájékoztatásul jegyezze meg:

1. és 2. állás: melegítés

3. és 4. állás: erős melegítés és főzés

5. és 6. állás: sütés.

A főzőlap karbantartása

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak hidegen. Soha ne használjon súrolószereket vagy éles tárgyakat.

Gázégők

Időnként mossa le a gázégőket, merítse őket szappanos vízbe, és dörzsölje át nem fémes kefével, hogy minden lyukat és hornyot megtisztítson, és biztosítsa a láng megfelelő kiáramlását. Használat előtt alaposan szárítsa meg őket (11. ábra). Győződjön meg arról, hogy a fedők jól illeszkednek az égő alapjára.

Elektromos lapok

Javasoljuk, hogy minden kifolyt folyadékot töröljön fel egy puha, enyhén nedves ruhával, és szárítsa meg a lapokat néhány percig bekapcsolva. Soha ne használjon éles eszközöket, például fém súrolókendőt, kést stb. a megkeményedett ételmaradékok eltávolításához a felületről.

Lehetőség szerint kerülje a só érintkezését a lappal.

Ha a hosszú használat eltávolította a lapok bevonatát, ajánlott néhány csepp olajjal vagy más, a piacon kapható karbantartó termékkel áttörölni őket. Ne használjon súrolószereket.

Használat során a keret vasa sárgás színűvé válik. Ez normális: a tisztításhoz használjon rozsdamentes acélhoz való tisztítószereket.

Általános karbantartás

Ha egy csap beszorult, ne erőltesse. Azonnal hívja a Hivatalos Műszaki Szolgálatot a javítás vagy csere elvégzéséhez.

A zománc, az üveg, a fényes alumínium és az acél részek megőrzéséhez használjon szivacsot szappanos vízzel, de csak hidegen. Ne használjon súroló hatású tisztítószereket vagy szivacsokat, amelyek károsíthatják a zománcot. Ne hagyjon savas folyadékokat (citromlé, ecet stb.) hosszú ideig érintkezni a zománccal. Rozsdamentes acél felületekhez ajánljuk az ehhez az anyaghoz készült speciális termékek használatát. Vigye fel a terméket nedves ruhával vagy közvetlenül a tisztítandó felületre. Polírozza puha, száraz ruhával.

Szerelési és beállítási utasítások

Méretek

A szerelési műveletek megkezdése előtt ellenőrizze a főzőlap méreteit és a bútorban elkészítendő nyílások méreteit. A méretek nem változnak a három készüléktípusnál: gáz, vegyes és elektromos (12., 13. ábra).

A főzőlap bútorra történő felszerelésének lehetősége a gázkészülékekre vonatkozó EN 30-1 szabvány szerint 3. osztály, és az EN 60.335-2-6 szabvány szerint a háztartási készülékeknél "X" kategóriába sorolják (12., 13. ábra).

Ha ezt a készüléket beépített sütők tetején használja, gondoskodjon a készülék számára megfelelő szellőzésről.

Gázcsatlakoztatás

Minden szerelési, beállítási és más gáztípusra történő átállítási műveletet a mi műszaki szolgálatunk felhatalmazott személyzetének kell elvégeznie a hatályos előírásoknak és a gázszolgáltatók előírásainak megfelelően.

Az készülék hálózatra történő csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve. A mi főzőlapjaink gyárilag a jellemző adattáblán feltüntetett gáztípushoz vannak előkészítve.

Elengedhetetlen, hogy a készülék telepítési helyén a szabályozásnak megfelelő szellőzés legyen, amely...

...az égéstermékek kívülre történő elvezetését biztosítja.

A gázfőzőlap bemeneti gyűjtőcsövének vége 1/2"-os menetes könyökidommal van ellátva.

Ez a könyökidom lehetővé teszi, hogy egy közdarab beiktatásával a következőket érjük el:

- merev csatlakozás. A főzőlaphoz rézcsövet, anyát és szigetelő közdarabot mellékelünk (14. ábra).

- csatlakozás fém flexibilis csővel (14. ábra).

Mindkét csatlakozási mód esetén kerülni kell a könyökidom elmozdítását vagy elforgatását a gyári beállításhoz képest.

Mindkét esetben elzárócsapot kell beiktatni a készülék és a gázhálózat közé.

Elektromos csatlakoztatás

A jellemző adattáblán ellenőrizni kell a feszültséget és a teljes teljesítményt.

A készüléket kötelező földelni.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie, aki gondoskodik arról, hogy a csatlakoztatás megfeleljen az ország jogszabályainak. Emellett maradéktalanul be kell tartania a helyi áramszolgáltató előírásait is.

A szokásos biztonsági feltételek betartásához a telepítőnek gondoskodnia kell egy olyan mindenpólusú kapcsolóról, amelynek érintkezőnyílása legalább 3 mm. Ez nem szükséges dugós csatlakozás esetén, ha a dugó a felhasználó számára hozzáférhető.

A dugóval ellátott készülékeket jól földelt csatlakozóaljzathoz kell csatlakoztatni.

Nem vállalunk felelősséget olyan balesetekért, amelyeket a földelés hiánya vagy hibás földelés okoz.

Szerelési és beállítási utasítások

A főzőlap minden elektromos csatlakozása a főzőlap aljának hátsó részén található sorkapocsban van összpontosítva, és a megfelelő fedél védi.

A csatlakoztatáshoz

Vegyen egy csavarhúzót, és távolítsa el a csatlakozósorkapocs védőfedelének két csavarját (15. ábra).

A főzőlap 220...230 V-os és 2 fázisú csatlakoztatásra van előkészítve.

A négy elektromos főzőzónával rendelkező főzőlap esetén (16. ábra), ha szükséges, más típusú csatlakoztatást is végezhet a sorkapocs hídjának használatával, a 17. ábrán látható csatlakozási táblázat szerint.

A beszerelés során először a földelővezetéket csatlakoztassa, és a szétszereléskor azt utoljára válassza le. Tartsa be a csatlakozóvezeték szükséges keresztmetszetét. A készülék hálózati csatlakoztatásához H05RR-F típusú vagy azzal egyenértékű vezetéket kell használni.

MODELLO	SEZIONE CAVO	FUSIBILE (Amp)
GAS	3x0,75 mm2	2
MISTA	3x1,5 mm2	10
ELETTRICA	3x2,5 mm2	32

A főzőlap beépítése a bútorba

Végezze el a szükséges méretű kivágást a munkalapon (13. ábra).

A vágások védelme

Ha a bútor gyártásához használt faforgács nedvességgel érintkezik, gyorsan megduzzad. Ezért célszerű a vágás felületeit speciális ragasztóval lefesteni, hogy megvédje azokat a gőztől vagy a lecsapódó víztől, amely a munkalap felülete alatt lerakódhat.

A bútor rögzítése

Helyezze a 6 darab "A" jelű rögzítőelemet a vágás felületére a 18. ábrán látható módon, úgy, hogy a rögzítőelem felülete a bútor szélének szintjén legyen.

Megjegyzés: Gránit vagy márvány esetén használjon tipliket vagy lábazatokat a tartócsavarokhoz, vagy ragassza fel a rögzítőelemeket az anyagokhoz megfelelő ragasztóval (fém kőre). Ha szétszerelésre lenne szükség, csak fel kell tolni a készüléket.

Helyezze fel a készülékhez mellékelt "B" öntapadó tömítést a főzőlap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályoz mindenféle beszivárgást.

Helyezze be a főzőlapot a nyílásba. Egyidejűleg gyakoroljon nyomást a végekre, hogy a réseik egybeessenek a reteszeléssel. Ellenőrizze, hogy a főzőlap a teljes kerületén felfekszik-e.

Ajánlások a beépített bútorokhoz

A munkafelületen, a főzőlap közvetlen közelében lévő panelek nem éghető anyagból készüljenek. Mind a rétegelt burkolatok, mind a ragasztó hőálló legyen, hogy ne károsodjanak. Továbbá be kell tartani a hátsó és az oldalsó fal közötti távolságot, ahogy az a 13. ábrán látható. A készülék alatti megfelelő légáramlás biztosításához legalább 10 cm távolságot kell hagyni bármilyen fiók, közbenső fal vagy sütő felett, amelyet a készülék alá kíván helyezni.

Ez a készülék nincs elszívóberendezéshez csatlakoztatva, ezért az elhelyezés helyiségének rendelkeznie kell az előírt szellőzéssel. Ezért szükséges, hogy az égéstermékek a szabadba távozzanak. A készülék folyamatos használata további szellőztetést igényelhet, például ablaknyitást vagy szellőztetőberendezés használatát.

Beépítési és beállítási utasítások

mechanikus (például elszívó). Ez utóbbi esetben ne feledje, hogy a főzőlaptól való minimális távolság 650 mm.

A gázfajta cseréjéhez szükséges műveletek

Minden beépítési, beállítási és más gázfajtára való átállítási műveletet a Márkaszerviz felhatalmazott személyzetének kell elvégeznie a hatályos előírásoknak és a gázszolgáltató előírásainak megfelelően. Fontos: bármilyen művelet előtt kapcsolja ki a készülék gáz- és elektromos ellátását.

A főzőlap az adattáblán feltüntetett gázfajtával való működésre van előkészítve.

Az Ön országában hatályos előírások által megengedett határokon belül (lásd az adattáblát) ez a főzőlap más gázokkal való működésre is átalakítható. Más gázfajta használatához a következő műveleteket kell elvégezni:

a) a főzőlap égőinek fúvókáinak cseréje

1- vegye le a rácsokat, a fedőket és az égőtestet 2- csavarja ki és húzza ki a fúvókákat, amelyek minden égő alján találhatók, egy 7 mm-es csőkulccsal (19. ábra) 3- szerelje be a kívánt gáznak megfelelő fúvókákat a jellemzők táblázata alapján (lásd 1. táblázat), és nyomja be teljesen a tömítettség biztosítása érdekében.

A fent leírt összes művelet elvégzése után szerelje fel az égőket és a rácsokat.

b) A főzőlap égőcsapjainak csökkentett fogyasztásának beállítása

1- állítsa a csapokat a minimumra

2- szerelje le az égők gombjait 3- A gombok eltávolításával keletkező nyíláson keresztül hozzáfér a csap elülső részéhez, ahol a "by-pass" beállítócsavar található (20., 21. ábra). Propán- és butángáz esetén a csavart teljesen be kell csavarni. Földgáz esetén addig forgassa a csavart, amíg el nem éri az égő megfelelő gázkimenetét, hogy a minimális lángról a maximálisra való átálláskor ne aludjon el, és ne keletkezzen visszacsapás.

Biztonságos főzőlapok

Ha a főzőlap biztonsági szelepekkel rendelkezik, a csökkentett fogyasztás beállításához a következő műveleteket kell elvégezni:

1. Távolítsa el a rácsokat, a fedeleket, az égőtestet és a gombokat.
2. Távolítsa el a lapot. A by-pass elvégzéséhez le kell szerelni a gyújtórendszert.
3. Propán- és butángáz esetén a csavart teljesen be kell csavarni. Földgáz esetén addig forgassa a csavart, amíg el nem éri az égő megfelelő gázkimenetét, hogy a minimális lángról a maximálisra való átálláskor ne aludjon el, és ne keletkezzen visszacsapás.
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: soha ne szerelje szét a csap tengelyét. Meghibásodás esetén a teljes csapot kell leszerelni.

A műveletek elvégzése után szerelje vissza az alkatrészeket.

c) Helyezze el a készülékhez adaptált gáztípusra utaló címkét az adattábla közelében.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

Telepítési és beállítási utasítások

TABELLA1CARATTERISTICHE DEI FORNELLI
L'apparecchio deve essereutilizzato con y gas indicati nellaplacca delle caratteristiche			TIPODI GAS	G-30BUTANO	G-31PROPANO	G-20NATURALE
Pressione di uso			mbar	30	37	20
Fornello rapido	Indicazioni dell'iniettore			85	85	116
	Consumo (Hs)	Nominale Ridotto	kW	3≤0,6	3≤0,6	3≤0,5
	Portata 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-
Fornello semi-rapido	Indicazioni dell'iniettore			65	65	97
	Consumo (Hs)	Nominale Ridotto	kW	1,75≤0,35	1,75≤0,35	1,75≤0,29
	Portata 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166
Fornello ausiliare	Indicazioni dell'iniettore			50	50	72
	Consumo (Hs)	Nominale Ridotto	kW	1≤0,33	1≤0,33	1≤0,33
	Portata 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095--

Mit tegyen, ha valami nem működik

Nem mindig szükséges a műszaki szervizt hívni. Sok esetben Ön is orvosolhatja a hibát. Az alábbi táblázat néhány tanácsot ad.

Fontos megjegyzés: Csak a műszaki szervizünk felhatalmazott személyzete végezhet beavatkozásokat a gáz- és elektromos rendszerben.

Che cosa succede...	Causa probabile	Rimedio
... se il funzionamento elettrico generale non funziona?	fusibile difettoso	controllare il fusibile nella scatola dei fusibili, e cambiarlo se non funziona.
... se l'accensione elettrica non funziona?	ci possono essere resti di alimenti o di detersivi tra la bugia e i fornelli	Pulire con cura lo spazio tra bugia e fornelli.
... se la fiamma dei fornelli cambia all'improvviso?	le varie parti del fornello sono state riposte nella posizione sbagliata	collocare in modo corretto le varie componenti.
... se il flusso di gas non sembra normale, o se non esce gas?	-il passaggio del gas è chiuso, dovuto alle chiavi intermedie-se si usa bombola, può essere vuota	-aprire le possibili chiavi intermedie.-cambiare la bombola con una piena.
... se in cucina c'è odore di gas?	-c'è un rubinetto aperto-possibile fuga nella giunzione alla bombola	-controllare i rubinetti.-verificare la giunzione.
... se non si attivano i dispositivi di sicurezza dei vari fornelli?	-l fori di uscita del gas dei fornelli sono sporchi	-Pulire i fori di uscita del gas dei fornelli.

Ha felhívja műszaki szervizünket, adja meg:

E-Nr

FD

Ezek az adatok a készülék adattábláján találhatók.

Garancia feltételei

Az erre a készülékre vonatkozó garancia feltételei azok, amelyeket cégünk képviselete az adott országban meghatároz, ahol a vásárlás történt. A kereskedő, aki a készüléket eladta Önnek, bármikor készen áll

tájékoztatni Önt erről. Minden esetben a garancia érvényesítéséhez be kell mutatni a vásárlást igazoló dokumentumot.

Fenntartjuk a jogot a módosításokra.

Tartalom

Oldal

Amire figyelnie kell 57

A csomagolás kezelése és a készülékek hulladékba helyezése 57

Az új készülék csatlakoztatása előtt 57

Biztonsági előírások 57

Óvintézkedések a készülék károsodásának megelőzésére 58

ÚTMUTATÓ A FELHASZNÁLÓNAK

Így néz ki az új főzőlap 59

A készülék leírása 59

Főzés a főzőlapon 61

Gázégők 61

Melyik edény melyik égőre való? 61

Elektromos főzőlapok 62

A főzőlap karbantartása 63

Tisztítás és karbantartás 63

ÚTMUTATÓ A SZERELŐNEK

Útmutató a telepítéshez és beállításhoz 64

Méretek 64

Gázcsatlakozás 64

Elektromos csatlakozás 64

A főzőlap beépítése a bútorba 65

A gázfajta megváltoztatásához szükséges műveletek 66

Mit tegyen, ha valami nem működik? 68

Garanciafeltételek 68

Amire figyelnie kell

A csomagolás feldolgozása és a készülékek ártalmatlanítása

• Gondoskodjon a csomagolás környezetbarát feldolgozásáról. Termékeink hatékony védelmet igényelnek szállítás közben. Ezért csak a feltétlenül szükséges csomagolást alkalmazzuk. Minden felhasznált csomagolóanyag környezetbarát és teljes mértékben újrahasznosítható. Utókezeléssel és újrafelhasználással nyersanyagokat takaríthatunk meg, és csökkenthetjük a keletkező hulladék mennyiségét.
• Mielőtt egy készüléket kidob, tegye azt működésképtelenné. Ezután vigye el egy újrahasznosító gyűjtőhelyre. A helyi önkormányzat megadja a legközelebbi gyűjtőhely címét.

Az új készülék csatlakoztatása előtt

• Mielőtt új készülékét első alkalommal használatba veszi, figyelmesen olvassa el a használati útmutatót; fontos információkat tartalmaz a biztonságról, valamint a készülék használatáról és karbantartásáról.
• A következő utasítások csak azokra az országokra vonatkoznak, amelyeknek a szimbóluma a készüléken található. Ha a szimbólum nem szerepel a készüléken, akkor a műszaki előírásoknak megfelelően kell eljárni, amelyek az ország használati feltételeihez való igazításhoz szükséges utasításokat tartalmazzák.
• Mielőtt a készüléket a gázrendszerhez csatlakoztatná, ellenőrizze, hogy a készülék be van-e állítva a szolgáltatandó gázfajtára.
• Nagyon fontos, hogy a helyiség, ahová a készüléket telepítik, rendelkezzen az előírt szellőzéssel.
• Nem ajánlott a készüléket olyan helyiségekben telepíteni, ahol erős légáramlás van, mert az égők kialudhatnak.
• A gyárból való kilépéskor ez a készülék az adattáblán feltüntetett gázfajtára van beállítva. Biztonsági okokból és a hatályos előírások betartása érdekében a telepítést és az átalakítást más gázfajtára hivatalosan feljogosított technikusra bízza.
• A készülék belsejét ne manipulálja. Szükség esetén hívja műszaki segélyszolgálatunkat.
• Ezek a készülékek magas hőmérsékletet érnek el. Óvatosan járjon el!
• A használati és szerelési útmutatót őrizze meg, hogy a készülékkel együtt átadhassa egy esetleges új tulajdonosnak.
• Sérült készüléket ne helyezzen üzembe.

Biztonsági előírások

• A gáz- és elektromos hálózatra történő csatlakoztatást arra feljogosított személyzetnek kell elvégeznie.
• A készüléket kötelező földelni. Földelővezeték hiánya vagy hibája miatt bekövetkező baleset esetén minden felelősséget elhárítunk.
• A főző- és fűtőberendezések felületei működés közben felforrósodnak. Tartsa távol a gyermekeket mindenkor.
• Az elektromos kábelek nem érintkezhetnek fűtött zónákkal.
• A tápkábelt rögzíteni kell a bútorhoz, hogy elkerülje a sütő fűtött részeivel való érintkezést.

Amire ügyelnie kell

• A készüléket kizárólag ételek elkészítésére használja, soha ne fűtésre. • A túlhevült zsírok vagy olajok könnyen meggyulladhatnak. A zsírt vagy olajat tartalmazó ételeket, például sült krumplit, ezért felügyelet mellett készítse.
• Meghibásodás esetén, és ha repedés jelenik meg az üvegfelületen, szakítsa meg az elektromos áramellátást és a gázellátást a készülékhez. A javításhoz hívja műszaki ügyfélszolgálatunkat.
• A kuktafazekaknál folyamatosan figyelnie kell, amíg el nem éri a megfelelő nyomást. Állítsa a maximum fokozatot a főzéshez, majd (a kuktafazék gyártójának utasításai szerint) alacsonyabb fokozatra.

- Ne helyezzen deformálódott edényeket az égőkre és a főzőlapokra úgy, hogy billegjenek, hogy elkerülje a véletlen felborulásukat.

Óvintézkedések a készülék károsodásának megelőzésére

- A jelen füzetben található utasításokat pontosan kövesse.

Így néz ki az új főzőlapja

A készülék leírása

nagyító alá, és nézze meg, mely jellemzők vonatkoznak az Ön által vásárolt modellre.

Ez a használati útmutató több modellre érvényes. Vegye a modelljét

Így néz ki az új főzőlapja

Főzés a főzőlapon

Gázégők

A kezelőpanelen minden vezérlőgombnál fel van tüntetve, hogy melyik égőhöz tartozik az adott gomb.

Gázégők gyújtással

Egy égő meggyújtásához nyomja be a kiválasztott égő gombját, és forgassa el balra a gyújtóállásig. Tartsa a gombot még körülbelül 5 másodpercig lenyomva a gyújtóállásban. A gyújtást egy "kattanás" erősíti meg. Ismételje meg a műveletet, ha a gyújtás nem következik be.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lehet. Ezért ajánlott a gyújtógyertyákat a lehető legtisztábban tartani. Ehhez használjon egy kis kefét, figyelembe véve, hogy a gyújtógyertyák nem viselik el a durva bánásmódot.

Az égő eloltásához forgassa a gombot jobbra a nulla állásig. (5. ábra)

Gázégők gyújtással és biztonsági berendezéssel

Ha a tűzhelye olyan égőkkel van felszerelve, amelyek biztonsági szeleppel rendelkeznek, amelyek megakadályozzák a gázszivárgást, ha az égők véletlenül kialszanak, a gyújtáshoz a következőképpen járjon el: nyomja be a kiválasztott égő gombját, és forgassa el balra a gyújtóállásig. Tartsa a gombot még körülbelül 5 másodpercig lenyomva a gyújtóállásban. A gyújtást egy "kattanás" erősíti meg.

Ha az égő a gomb elengedésekor kialszik, forgassa a gombot nulla állásba, és kezdje újra a műveletet; ezúttal azonban tartsa a gombot hosszabb ideig lenyomva a nagy láng állásában, miután az égő meggyulladt.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lehet. Ezért ajánlott a gyújtógyertyákat a lehető legtisztábban tartani. Ehhez használjon egy kis kefét, figyelembe véve, hogy a gyújtógyertyák nem viselik el a durva bánásmódot.

Az égő eloltásához forgassa a gombot jobbra a nulla állásig. (5. ábra).

	Nominaal verbruik
Hulpbrander	1 kW
Halfsnelbrander	1,75 kW
Snelbrander	3 kW

A tűzhely égői gyárilag tökéletesen be vannak állítva; ezért ha bármilyen eltérést észlel, hívja a műszaki szolgálatunkat.

A gázkészülék használata hőt és nedvességet termel a helyiségben, ahol az készülék fel van szerelve. Gondoskodnia kell a konyha megfelelő szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (elszívó).

A készülék hosszú távú használata további szellőzést igényelhet, például nyisson ki egy ablakot (anélkül, hogy légáramlatokat okozna), vagy ha van, növelje a mechanikus szellőztetés teljesítményét.

Melyik edény melyik égőre?

Mindig helyezze az edényt a főzőzóna égőjének közepére.

Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően.

A maximális hatékonyság elérése érdekében ügyeljen arra, hogy a láng ne érjen túl az edény alján: így elkerülheti a felesleges gázfogyasztást. (6. ábra)

Brander	Minimumø pan	Maximumø pan
Hulpbrander (1 kW)	100 mm	120 mm
Halfsnelbrander (1,75 kW)	120 mm	240 mm
Snelbrander (3 kW)	120 mm	260 mm

Kerülje a nagy átmérőjű edények használatát a gombokhoz közeli égőkön; ha az égők közepére helyezik őket, érintkezhetnek a gombokkal, vagy olyan közel kerülhetnek hozzájuk,

Főzés a főzőlapon

hogy a hőmérséklet emelkedjen azon a területen, és kárt okozzon. (7. ábra)

Elektromos főzőlapok

A (beépíthető) főzőlap modelljétől függően találhatunk: korlátlan szabályozóval működtetett elektromos főzőlapokat, vagy hatfokozatú kapcsolóval működtetett főzőlapokat.

A főzőlapok első használata előtt mindkét esetben egyenként 5 percig kell fűteni őket edény nélkül, a szabályozót maximumra állítva. Ez idő alatt normális, hogy füst és szagok keletkeznek, amelyek a használat során eltűnnek. Ezt az első alkalmat kivéve ne melegítse a főzőlapokat edény nélkül.

Használjon vastag, teljesen lapos aljú edényeket, és a lehető legjobban igazítsa az edények méretét a használni kívánt főzőlaphoz (8. ábra), hogy minimális főzési időt és minimális fogyasztást érjen el.

Javasoljuk, hogy a főzés megkezdésekor a gombot maximumra állítsa, majd a főzést alacsonyabb fokozaton folytassa, az étel mennyiségétől és típusától függően.

A főzőlap hőtehetetlenségét kihasználva kapcsolja ki valamivel korábban, mint amikor ténylegesen befejezi a főzést. Így energiát takarít meg: a főzőlapban felhalmozódott hő forrásban tartja az ételt.

Kerülje a folyadékok kifutását a főzőlap felületére, valamint a nedves edényekkel való munkát a főzőlapon.

Korlátlan szabályozású elektromos főzőlapok

Ezeket a főzőlapokat egy korlátlan szabályozóval működtetik az energiaellátáshoz, amelyen keresztül kiválaszthatja a főzendő ételnek megfelelő teljesítményt.

Figyelembe véve a főzés típusát, az étel mennyiségét, és az alábbi táblázatot használva, forgassa a gombot balra (9. ábra) a főzendő ételnek megfelelő állásba. A működés visszajelző lámpája világítani fog. A főzőlap kikapcsolásához forgassa a gombot nulla állásba. A visszajelző lámpa kialszik.

Állás

Olvasztás: Csokoládé, vaj, zselatin 1-2

Főzés: Rizs, besamelmártás, ragú 2-3

Főzés: Burgonya, tészták, zöldségek 4-5

Párolás: Pörkölt, sült rolád 4-5

Gőzölés: Hal 5

Melegítés, melegen tartás készételeknél 2-3-4-5

Sütés és pirítás: Rántott hús, bifsztek, omlett 6-7-8

Főzés és elősütés 9

Magasabb fokozat szükséges a következő esetekben:

• Jelentős mennyiségű folyadék
• Nagy mennyiségű étel elkészítése
• Főzés fedő nélküli edényekben

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú kapcsolóval működtetik, amely fokozatosan biztosítja a teljesítményt (10. ábra).

6. fokozat: Maximális hő

Stand 1: Minimale hő

Tájékoztatásul:

1. és 2. fokozat: Melegítés

3. és 4. fokozat: Erős melegítés és főzés

5. és 6. fokozat: Sütés

A főzőlap karbantartása

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék lehűlt.

Rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács lehűlt. Soha ne használjon súrolószert, maró hatású anyagokat vagy éles tárgyakat.

Méretüknél fogva mosogatógépben is moshatók.

Gázégők

Az égők tisztán tartásához rendszeresen áztassa őket szappanos vízbe, és dörzsölje át őket nem fémes kefével; ez biztosítja, hogy a lyukak és rések teljesen szabadok maradjanak a láng megfelelő égéséhez. Az égőket alaposan szárítsa meg, mielőtt újra használná őket. Győződjön meg arról, hogy az égőfedeleket megfelelően helyezte az égőkre. (11. ábra)

Elektromos főzőlapok

Használat során a keret gyűrűje elszíneződik. Ez normális. A tisztításhoz rozsdamentes acélhoz való tisztítószert használjon.

Aangeraden wordt alle overgelopen vloeistof op te nemen met een zachte doek die enigszins vochtig is gemaakt, en het geheel te drogen door de kookplaat enige momenten aan te zetten. Gebruikt u nooit voorwerpen met scherpe punten zoals pannensponzen, messen, enzovoorts, om aangekoekte etensresten van het oppervlak van de kookplaat te verwijderen.

Voorkomt u zoveel mogelijk het oppervlak van de kookplaat in contact te brengen met zout.

Indien de beschermlaag van de kookplaten door langdurig gebruik is aangetast, is het gewenst de kookplaat met enige druppels olie of met een ander veel gebruikt onderhoudsproduct te besprenkelen. Gebruikt u geen bijtende middelen.

Algemeen onderhoud

Indien er een kraan stroef is, forceert u hem dan niet. Belt u onmiddellijk de Officiële Technische Dienst zodat zij kunnen overgaan tot de reparatie of vervanging van de kraan.

Gebruikt u alleen wanneer het apparaat goed is afgekoeld een spons met zeepsop om het email en de onderdelen van glas, staal of glansaluminium te onderhouden. Gebruikt u geen reinigingsmiddel of schuursponzen die krassen op het email kunnen veroorzaken. Laat u zure vloeistoffen (citroensap, azijn, enz.) niet gedurende lange tijd op het email liggen. Voor oppervlakken van roestvrij staal raden wij u aan om schoonmaakmiddelen voor roestvrij staal te gebruiken. Het product aanbrengen met een natte doek of direct op het schoon te maken oppervlak. Poetst u het oppervlak op met een zachte, droge doek of met een zeem.

Aanwijzingen voor de installatie en afstelling

Afmetingen

Controleert u alvorens over te gaan tot de installatie de afmetingen van de (inbouw)kookplaten, alsmede de afmetingen van de te maken opening in het meubel (Fig. 12, 13).

De afmetingen zijn gelijk voor de drie modellen: gas, gemengd en elektrisch.

De inbouwmogelijkheid van de kookplaat in het meubel is volgens de norm EN 30-1 voor gastoestellen Klasse 3, en wordt volgens de norm EN 60.335-2-6 voor huishoudelijke elektrische apparaten geclassificeerd als "X". Dit betekent dat het apparaat moet worden verwijderd van de zijmuren (Fig. 12, 13).

Dit apparaat opstellen bovenop inbouwovens met een eigen koeling.

Gasaansluiting

Alle handelingen met betrekking tot de installatie, afstelling en aanpassing aan een andere gassoort dienen te worden verricht door daartoe bevoegd personeel van onze Technische Dienst, met inachtneming van de vigerende normen en de voorschriften van de gasbedrijven van de GALVO (NEN 1078) (of Normen in België).

Alvorens het apparaat aan te sluiten op de gasinstallatie, dient u te verifiëren dat het apparaat is afgesteld op de gassoort die geleverd gaat worden. Bij het verlaten van de fabriek zijn onze kookplaten afgesteld

A gázfajtán való működéshez, amely az adattáblán van feltüntetve.

Feltétlenül szükséges, hogy a helyiség, ahol a készüléket telepítik, rendelkezzen az előírt szellőzéssel. Az égéstermékeket ugyanis kifelé kell elvezetni.

A főzőlap gázbemenetének vége 1/2"-es menetes könyökidommal van ellátva.

Ha e könyökidom és a gázvezeték közé tömítőgyűrűt helyez, a következő lehetséges:

- Merev csatlakozás. A főzőlaphoz rézcsövet, anyát és tömítőgyűrűt mellékelnek (14. ábra).

- Csatlakozás hajlékony fémcsővel (14. ábra). Ebben az esetben meg kell akadályozni, hogy ez a cső érintkezésbe kerüljön a beépített egység mozgó részeivel (például fiókkal), és hogy olyan tereken haladjon át, amelyek könnyen eltömődhetnek.

Mindkét csatlakozásnál ügyelni kell arra, hogy a könyökidom ne mozduljon el vagy forduljon el a gyári állásából.

Mindkét esetben a készülék és a gázhálózat közé könnyen hozzáférhető elzárócsapot kell beépíteni.

Elektromos csatlakoztatás

Az adattáblán ellenőrizni kell: a feszültséget és a teljes teljesítményt.

Kötelező a készüléket földelővezetékre csatlakoztatni.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. A technikusnak meg kell győződnie arról, hogy a csatlakoztatás az adott ország jogszabályi előírásainak megfelelően történik (NEN 1010). Továbbá a helyi áramszolgáltató előírásait is teljes mértékben be kell tartani.

Útmutatások a telepítéshez és beállításhoz

A szokásos biztonsági előírások betartása érdekében a telepítőnek a készüléket legalább 3 mm érintkezési nyílással rendelkező, minden pólusú árammegszakítóval kell ellátnia. Ez nem szükséges dugós csatlakoztatás esetén, ha az dugaszolóaljzat jól hozzáférhető a felhasználó számára.

A dugóval ellátott készülékek csak megfelelően földelt dugaszolóaljzatokra csatlakoztathatók.

A földelővezeték hiánya vagy hibás földelés által okozott baleset esetén minden felelősséget elhárítunk.

A főzőlap teljes elektromos rendszere az általános csatlakozódobozban van összpontosítva, amely a főzőlap aljának hátulján található, és a hozzá tartozó védőburkolat védi.

A csatlakoztatáshoz

Vegyen egy csavarhúzót, és távolítsa el a csatlakozódoboz védőburkolatának 2 csavarját (15. ábra). A főzőlap 230 V-os és 2 fázisú csatlakoztatásra készült.

A négy elektromos főzőlappal rendelkező (beépíthető) főzőlap esetén (16. ábra) más típusú csatlakoztatást kell létrehozni; használja a csatlakozódoboz hídját a csatlakozási rajz szerint (17. ábra). A telepítés során először a földelővezetéket csatlakoztassa, és szétszereléskor ezt a vezetéket válassza le utoljára. Tartsa be a kábel keresztmetszetét és típusát, ha cserélni kell.

A készülék hálózatra csatlakoztatásához H05RR-F típusú vagy azzal egyenértékű csatlakozókábelt kell használni.

MODEL	DOORS NEDEKABEL	ZEKERING (Amp)
GAS	3 x 0,75 mm2	2
GEMENGD	3 x 1,5 mm2	10
ELEKTRISCH	3 x 2,5 mm2	25

A főzőlap beépítése a bútorba

Vágjon ki egy darabot a munkalapból a szükséges méreteknek megfelelően (13. ábra).

A vágási felületek védelme

A bútorok gyártásához használt fa rostok viszonylag gyorsan megduzzadnak, ha nedvességgel érintkeznek. Ezért a vágási felületeket speciális tömítőanyaggal kell lakkozni, hogy megvédje ezeket a felületeket a gőztől vagy a kondenzvíztől, amely a konyhabútor munkalapja alatt felhalmozódhat.

Üzembe helyezés a bútorban

Rögzítse a 6 "A" bilincset a vágási felülethez a 18. ábrán látható módon; a bilincs aljának a bútor felső szélével azonos magasságban kell lennie.

Megjegyzés: Gránit vagy márvány főzőlapok esetén használjon tipliket vagy hüvelyeket a csavarok rögzítéséhez, vagy ragassza fel jól a bilincseket. Ehhez használjon olyan ragasztót, amely alkalmas fém kőhöz ragasztására.

Ha szükséges a készülék szétszerelése, csak fel kell tolni a készüléket.

A készülékhez mellékelt öntapadó tömítést "B" helyezze a főzőlap aljára (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza bármilyen beszivárgást.

Helyezze a főzőlapot a kialakított nyílásba. Egyidejűleg gyakoroljon nyomást a végekre, hogy a hornyok a rugókba illeszkedjenek. Ellenőrizze, hogy a főzőlap teljes kerületében alátámasztott-e.

Beépítési javaslatok

A főzőlap közvetlen közelében lévő munkalap-panelek nem éghető anyagból készüljenek.

Útmutatás a telepítéshez és beállításhoz

Mind a burkolatoknak, mind a rögzítésükhöz használt tömítőanyagnak hőállónak kell lenniük a sérülések elkerülése érdekében. Tartsa be továbbá a 13. ábrán feltüntetett távolságokat a hátsó faltól és az oldalfalaktól. A készülék alatti megfelelő légáramlás biztosítása érdekében hagyjon legalább 10 cm szabad helyet bármely (kis) fiók, közbenső fal vagy sütő felett, amely alá helyezhető.

Ez a készülék nincs elszívóhoz csatlakoztatva. Ezért feltétlenül szükséges, hogy a készülék telepítési helyén előírt szellőzés legyen. Az égéstermékeket ugyanis ki kell vezetni. A készülék hosszú távú használata további szellőztetést igényelhet: ablaknyitás vagy mechanikus szellőztetés alkalmazása. Ha mechanikus szellőztetéssel rendelkezik (például elszívó), vegye figyelembe, hogy annak legalább 650 mm távolságra kell lennie a főzőlaptól.

A gázfajta megváltoztatásához szükséges műveletek

A más gázfajtára való átállítással kapcsolatos minden műveletet a Műszaki Szolgálat arra jogosult személyzetének kell elvégeznie, a gázszolgáltatók hatályos előírásainak és szabványainak betartásával.

Fontos: a készüléken végzett minden művelet előtt szakítsa meg az elektromos tápellátást és a gázellátást.

A főzőlap az adattáblán feltüntetett gázfajtára van beállítva.

Amennyiben az Ön országának hatályos előírásai ezt lehetővé teszik (lásd adattábla), ez a főzőlap más gázfajtákhoz is átalakítható. Ehhez a következő műveleteket kell elvégezni:

a) A főzőlap égőinek fúvókáinak cseréje

1.- Távolítsa el a lábtartó rácsokat, az égőfedeleket és az égőházakat. 2.- Csavarja ki az égők alján található fúvókákat egy 7 mm-es villáskulccsal, és távolítsa el őket (19. ábra). 3.- Szerelje be a másik gázfajtához szükséges fúvókákat az adattáblázat segítségével (lásd 1. táblázat), és nyomja le őket erősen a megfelelő tömítés érdekében.

Ezen műveletek után szerelje vissza az égőket és a lábtartó rácsokat.

b) Az égőcsapok csökkentett fogyasztásának beállítása

1.- Állítsa a csapokat minimum állásba. 2.- Szerelje le a csapok kezelőgombjait. 3.- A gombok eltávolításával keletkező nyíláson keresztül hozzáfér a csaphoz, ahol található a "by-pass" beállítócsavar (20., 21. ábra). Propán- és butángáz esetén a beállítócsavart teljesen be kell csavarni. Földgáz esetén a beállítócsavart balra kell forgatni, amíg a gáz megfelelően áramlik ki az égőből, mégpedig úgy, hogy amikor az égőt maximum állásból minimum állásba kapcsolják, ne aludjon el, és a láng se legyen kisebb.

Biztonsági berendezéssel ellátott főzőlapok

Amennyiben a főzőlap biztonsági szelepekkel rendelkezik, a következő műveleteket kell elvégezni a csökkentett fogyasztás beállításához:

1. Távolítsa el a lábastartó rácsokat, az égőfedeleket, az égőházakat és a kezelőgombokat.

Útmutató a telepítéshez és beállításhoz

1. Távolítsa el a csepegtetőtálcát; a "by-pass" beállításához el kell távolítani a gyújtórendszert.
2. Propán- és butángáz esetén a beállítócsavart teljesen be kell csavarni. Földgáz esetén a beállítócsavart balra kell forgatni, amíg a gáz megfelelően áramlik ki az égőből, mégpedig úgy, hogy amikor az égőt maximum állásból minimum állásba kapcsolják, ne aludjon el, és a láng se legyen kisebb.
3. Szerelje vissza az összes alkatrészt.

Megjegyzés: A csap tengelyét soha ne szerelje szét; hiba esetén a csapot egészében cserélje ki.

E műveletek után szerelje vissza az alkatrészeket.

c) Helyezze el a címkét, amely jelzi, hogy a készüléket milyen gázfajtára állították át, az adattábla közelében.

Ezeknél az égőknél nem szükséges a primer levegő beállítása.

TABEL 1GEGEVENS VAN DE BRANDERS
U dient het apparaat te gebruiken met de soorten gas die zijn aangeduid op de gegevensplaat			SOORT GAS	G-30 BUTAAN	G-20 AARDGAS	G-25 AARDGAS
Gebruiksdruk			mbar	30	20	25
Snel-brander	Aanduiding van het spuitstuk		-	85	116	128
	Verbruik (Hs)	Nominaal Gereduceerd	kW	3 ≤ 0,6	3 ≤ 0,5	3 ≤ 0,5
	Opbrengst 15°C m3/h1.013 mbar		- g/h	- 218	0,285 -	0,332 -
Halfsnel-brander	Aanduiding van het spuitstuk			65	97	94
	Verbruik (Hs)	Nominaal Gereduceerd	kW	1,75 ≤ 0,35	1,75 ≤ 0,29	1,75 ≤ 0,29
	Opbrengst 15°C m3/h1.013 mbar		- g/h	- 127	0,166 -	0,194 -
Hulp-brander	Aanduiding van het spuitstuk			50	72	72
	Verbruik (Hs)	Nominaal Gereduceerd	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Opbrengst 15°C m3/h1.013 mbar		- g/h	- 72	0,095 -	0,110 -

Mit tegyen, ha valami nem működik?

Nem mindig szükséges a műszaki segélyszolgálatot hívni. Sok esetben saját maga is orvosolhatja a hibát. Az alábbi táblázat néhány tanácsot tartalmaz.

Megjegyzés:

Csak az erre feljogosított műszaki szolgálatunk végezhet munkát a rendszer gáz- és elektrotechnikai részén.

Wat te doen...	Vermoedelijke oorzaak	Oplossing
...indien de algemene elektrische werking defect is?	Defecte zekering.	De zekering controleren in de algemene zekeringkast en deze vervangen indien hij is doorgeslagen.
...indien de elektrische ontsteking niet werkt?	Het kan zijn dat er schoonmaak- of voedselresten zijn achtergebleven tussen de bougie en de branders.	De ruimte tussen de bougie en de branders dient grondig te worden schoongemaakt.
...indien de vlam van de branders niet gelijkmatig is?	De verschillende onderdelen van de brander zijn onjuist geplaatst.	Plaatst u de verschillende onderdelen op de juiste wijze.
...indien de gasstroom niet normaal lijkt, of er helemaal geen gas uit de gaatjes komt?	-De gastoevoer is afgesloten als gevolg van tussenliggende kranen.-Indien het gas afkomstig is uit een gasfles, dan kan deze leeg zijn.	-De mogelijk tussenliggende kranen opendraaien.-De lege gasfles vervangen door een volle.
...indien het in de keuken naar gas ruikt?	-Er staat een kraan open.-Een mogelijk lek in de koppeling met de gasfles.	-Controleren of er een kraan openstaat.-Nagaan of de koppeling degelijk is.
...indien de beveiligingen van de verschillende branders niet werken?	- De gaatjes van de gasbranders zijn vuil.	- De gaatjes van de gasbranders schoonmaken.

Ha felhívja műszaki szolgálatunkat, kérjük, adja meg a következő adatokat:

E-Nr

FD

Ezek az adatok a készülék adattábláján találhatók.

Garancia feltételek

A készülékre vonatkozó garanciális feltételek azok, amelyeket cégünk képviselete a vásárlás országában meghatároz. Kívánságára a készülék eladója bármikor kész Önnek ezekről

a szükséges részleteket megadni. A garancia igénybevételéhez mindenképpen be kell mutatnia a vásárlási bizonylatot.

A változtatások jogát fenntartjuk.

Tartalomjegyzék

Oldal

Amire figyelnie kell 70

A csomagolás kezelése és a készülékek hulladékba helyezése 70

Az új készülék csatlakoztatása előtt 70

Biztonsági utasítások....70

Mit tehet annak érdekében, hogy készüléke ne sérüljön ..... 71

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Így mutatkozik be az új főzőlapja 72

A készülék leírása 72

Főzés a főzőlapon 74

Gázégők....74

Hogyan válasszuk ki az edényeket és helyezzük el őket. 74

Elektromos lapok 75

A főzőlap karbantartása 76

Tisztítás és karbantartás....76

UTASÍTÁSOK A SZERELŐNEK

Szerelési és beállítási utasítások 77

Méretek 77

Gázcsatlakoztatás 77

Elektromos csatlakoztatás 77

A főzőlap beépítése a bútorba 78

A gáztípus cseréjéhez szükséges műveletek.... 79

Mi a teendő, ha valami nem működik? 81

Garancia feltételei 81

Amire feltétlenül ügyelnie kell

A csomagolás kezelése és a készülékek hulladékba helyezése

• Ügyeljen a csomagolás környezetbarát kezelésére: Szállítás során termékeinknek hatékony védőcsomagolásra van szükségük. E tekintetben a feltétlenül szükségesre szorítkozunk. Minden felhasznált csomagolóanyag környezetbarát és tökéletesen újrahasznosítható. A feldolgozás és újrafelhasználás révén nyersanyagok takaríthatók meg, és csökken a hulladék mennyisége.
• Mielőtt egy készüléket hulladékba helyez, gondoskodjon annak használhatatlanná tételéről. Ezután adja le egy újrahasznosító gyűjtőhelyen. A legközelebbi gyűjtőhely címét a helyi önkormányzatnál tudhatja meg.

Az új készülék csatlakoztatása előtt

• Mielőtt elkezdi használni új készülékét, figyelmesen olvassa el a használati utasítást. Az fontos biztonsági információkat, valamint a használat és karbantartás módját tartalmazza.
• A következő utasítások csak azokra az országokra érvényesek, amelyek szimbóluma megjelenik a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor a műszaki utasításokhoz kell fordulni, amelyek tartalmazzák a készülék országos használati feltételekhez való igazításához szükséges útmutatásokat.
• A készülék hálózatra csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve.
• Elengedhetetlen, hogy a készülék felszerelési helyén a szabályozásnak megfelelő szellőzés legyen.
• Nem tanácsos a készüléket olyan helyre telepíteni, ahol erős légáramlatok keletkeznek, mert azok kiolthatják az égőket.
• Ez a készülék a gyárból az adattáblán feltüntetett gázra beállítva kerül ki. A nagyobb biztonság és az érvényes előírások betartása érdekében a telepítést és a gázátalakítást hivatalosan engedéllyel rendelkező szakemberre bízza.
• Ne manipulálja a készülék belsejét. Ha szükséges, hívja ügyfélszolgálatunkat.
• Ezek a készülékek magas hőmérsékletet érnek el, óvatosan járjon el.
• Őrizze meg a használati és szerelési útmutatót, hogy átadhassa a készülékkel együtt, ha az gazdát cserél.
• Ne helyezzen üzembe sérült készüléket.

Biztonsági utasítások

• Az elektromos hálózati és gázcsatlakozásokat csak arra jogosult személy végezheti.
• A készüléket kötelező földelni. Földelés hiánya vagy hibás földelés miatti baleset esetén minden felelősséget kizárunk.
• A fűtő- és főzőkészülékek felületei működés közben felforrósodnak. Tartsa távol a gyermekeket.
• Az elektromos kábelek nem érintkezhetnek forró felületekkel.
• A tápkábelt rögzíteni kell a bútorhoz, hogy ne érintkezzen a sütő forró részeivel.
• A készüléket kizárólag ételek elkészítésére használja, soha ne fűtésre.
• A túlzottan felforrósított zsírok vagy olajok könnyen meggyulladhatnak. Ezért a

Amire figyelnie kell

zsírral vagy olajjal történő főzés, például sült krumpli készítése, felügyeletet igényel.

• Meghibásodás esetén zárja el a gáz- és áramellátást. A javításhoz hívja ügyfélszolgálatunkat.
• A gyorsfőző edényeket folyamatosan felügyelni kell, amíg el nem érik a megfelelő nyomást. A főzést a maximális fokozaton kezdje, majd (az edény gyártójának utasításait követve) állítsa alacsonyabb fokozatra.
• Ne helyezzen deformált, instabil edényeket a főzőlapokra és az égőkre, hogy elkerülje azok véletlen felborulását.

Mit tehet Ön annak érdekében, hogy készüléke ne sérüljön meg

- Pontosan kövesse a jelen kézikönyvben található utasításokat.

Így néz ki új főzőlapja

A készülék leírása

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg az Ön

modelljét, és nézze meg, mely jellemzők vonatkoznak az Ön által megvásárolt modellre.

Így néz ki új főzőlapja

2. ábra: Elektromos főzőlap ∅ 145 1500 W

3. ábra: Elektromos főzőlap ø 145 1500 W

Főzés a főzőlapon

Gázégők

A kezelőpanelen található minden egyes vezérlőgombhoz hozzá van rendelve az általa vezérelt égő.

Gázégők gyújtással

Egy égő begyújtásához nyomja be a kiválasztott égő gombját, és forgassa el balra a gyújtási állásig. Tartsa a gombot a gyújtási állásban még körülbelül 5 másodpercig. A gyújtást egy "kattanó hang" erősíti meg. Ha nem történik meg a gyújtás, ismételje meg a műveletet.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Ezért ajánlott a maximális tisztaság. Ezt egy kis kefével végezze, ügyelve arra, hogy a gyújtógyertya ne szenvedjen erős ütéseket.

A leállításhoz forgassa a gombot jobbra a 0 állásig. (5. ábra)

Gyújtással és biztonsági berendezéssel ellátott gázégők

Ha a tűzhelye olyan égőkkel rendelkezik, amelyek biztonsági szelepekkel vannak ellátva, amelyek megakadályozzák a gáz kiáramlását az égők véletlen kialvása esetén, a begyújtáshoz nyomja be a kiválasztott égő gombját, és forgassa el balra a gyújtási állásig. Tartsa a gombot a gyújtási állásban még körülbelül 5 másodpercig. A gyújtást egy "kattanó hang" erősíti meg.

Ha a gomb elengedésekor az égő kialudna, forgassa a gombot a 0 állásba, és kezdje elölről a műveleteket, de ezúttal tartsa lenyomva a gombot hosszabb ideig, miután az égő begyújtott, a nagy láng állásában.

A begyújtás után állítsa be a kívánt lángot.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Ezért ajánlott a maximális tisztaság. Ezt egy kis kefével végezze, ügyelve arra, hogy a gyújtógyertya ne szenvedjen erős ütéseket.

A leállításhoz forgassa a gombot jobbra a 0 állásig. (5. ábra).

	Consumo nominal
Quemador auxiliar	1 kW
Quemador semi-rápido	1,75 kW
Quemador rápido	3 kW

A tűzhely égői gyárilag tökéletesen be vannak állítva, ezért ha bármilyen rendellenességet észlel, hívja a Műszaki Szolgálatunkat.

A gázkészülék használata hőt és nedvességet termel abban a helyiségben, ahol fel van szerelve. Gondoskodni kell a konyha jó szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen fel mechanikus szellőztető berendezést (elszívó).

A készülék folyamatos használata további szellőzést igényelhet, például nyisson ki egy ablakot (huzat nélkül), vagy növelje a mechanikus szellőztetés teljesítményét, ha van.

Hogyan válassza ki az edényeket és helyezze el őket

Az edényt mindig a főzőzóna égőjének közepére helyezze.

Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően.

A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne nyúljon túl az edény oldalain, elkerülve ezzel a gáz túlzott fogyasztását (6. ábra).

Quemador	Mínimo ø recipiente	Máximo ø recipiente
Auxiliar (1kW)	100 mm	120 mm
Semirápido (1,75kW)	120 mm	240 mm
Rápido (3kW)	220 mm	260 mm

Kerülje a nagy átmérőjű edények használatát a kezelőszervekhez közeli égőkön, amelyek az égőre helyezve hozzáérhetnek vagy túl közel kerülhetnek azokhoz (7. ábra), ami megemelheti a hőmérsékletet azon a területen, és károkat okozhat.

Főzés a főzőlapon

Elektromos főzőlapok

A főzőlap típusától függően találkozhatunk végtelen szabályozású elektromos főzőlapokkal vagy hatállású kapcsolóval vezérelt főzőlapokkal.

Mindkét esetben, mielőtt a főzőlapokat első alkalommal használná, mindegyiket fel kell melegíteni egyenként 5 percig, edény nélkül, a szabályozót maximális teljesítményre állítva. Ez idő alatt füst és szag távozása normális, amelyek a használat során eltűnnek. Ezt az első bemelegítést kivéve ne használja a főzőlapokat edény nélkül.

Használjon tökéletesen lapos, vastag aljú edényt, amely a lehető legmegfelelőbb, és méretében illeszkedik a megfelelő főzőlaphoz (8. ábra) a legrövidebb főzési idő és a minimális fogyasztás elérése érdekében.

Javasoljuk, hogy a főzés elején a szabályozót a maximális állásba helyezze, majd az étel mennyiségétől és minőségétől függően később váltson közepes, fenntartó állásba.

Kihasználva a főzőlap hőtehetetlenségét, a főzés befejezése előtt egy kicsit ki is kapcsolhatja, hogy energiát takarítson meg, mivel a főzés a felhalmozott hő miatt folytatódik.

Kerülje a folyadékok kifutását a főzőlap felületére, valamint a nedves edényekkel való munkát rajta.

Végtelen szabályozású elektromos főzőlap.

Ezeket a főzőlapokat egy végtelen energia-szabályozó vezérli, amelynek segítségével kiválaszthatja a főzendő ételnek megfelelő teljesítményt.

Figyelembe véve a főzés típusát, az étel mennyiségét, és az alábbi táblázatot használva, forgassa a szabályozót balra (9. ábra) a főzési módnak megfelelő állásba. A működésjelző lámpa

kigyullad. A főzőlap kikapcsolásához forgassa a szabályozót a 0 állásba. A jelzőlámpa kialszik.

Állás

Fundir: Chocolate, Mantequilla, Gelatina	1-2
Cocción de: Arroz, Bechame, Ragout	2-3
Cocción de: Patatas, Pastas, Verduras	4-5
Rehogar: Estofado, Asados en rollo	4-5
Avahar: Pescado	5
Calentar, mantener caliente platos preparados	2-3-4-5
Asar: Escalopes, Bistec, Tortillas	6-7-8
Cocer y dorar	9

Magasabb fokozat szükséges a következő esetekben:

• Nagy mennyiségű folyadék
• Nagy ételek elkészítése
• Főzés fedetlen edényekkel

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú kapcsoló vezérli, amely fokozatos teljesítményeket ad. (10. ábra)

6. fokozat: Maximális hő

1. fokozat: Minimális hő

Tájékoztatásul:

1. és 2. fokozat: Melegítés

3. és 4. fokozat: Erős melegítés és főzés

5. és 6. fokozat: Sütés

A főzőlap karbantartása

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék hideg.

Rács

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács már kihűlt. Soha ne használjon súrolószereket vagy éles tárgyakat.

Gázégők

A gázégők tisztán tartásához rendszeresen tisztítsa meg őket, merítse szappanos vízbe, és dörzsölje át nem fémes kefével, hogy a lyukak és hornyok tökéletesen szabadok legyenek a megfelelő láng biztosításához. Használat előtt alaposan szárítsa meg őket. Győződjön meg arról, hogy a fedelek megfelelően illeszkednek az égőfejre (11. ábra).

Elektromos főzőlapok

Ajánlott a kifolyt folyadékot egy enyhén nedves, puha ruhával eltávolítani, majd a főzőlapot néhány másodpercre bekapcsolva megszárítani. Soha ne használjon éles tárgyakat, például fém súrolószivacsot, kést stb. a megkeményedett ételmaradékok eltávolításához a felületről.

Lehetőség szerint kerülje a só érintkezését a főzőlap felületével.

Ha a hosszú használat eltávolította a főzőlapok bevonatát, ajánlott néhány csepp olajjal vagy más, a piacon szokásos karbantartó szerrel bepermetezni. Ne használjon súrolószereket.

Használat során a peremgyűrű megsárgul. Ez normális. Tisztításához rozsdamentes acél tisztítószert használjon.

Általános karbantartás

Ha egy csap beszorult, ne erőltesse. Azonnal hívja a hivatalos szervizt, hogy elvégezzék a javítást vagy cserét.

A zománc, az üveg, a fényes alumínium vagy az acél részek megóvásához használjon szappanos vizes szivacsot, de csak akkor, ha a készülék már jól kihűlt. Ne használjon súrolószert vagy súrolószivacsot, amely megkarcolhatja a zománcot. Ne hagyjon savas folyadékokat (citromlé, ecet stb.) hosszú ideig a zománcon. Rozsdamentes acél felületeken rozsdamentes acél tisztítószert ajánlunk. A terméket nedves ruhával vagy közvetlenül a tisztítandó felületre vigye fel. Puha, száraz ruhával vagy szarvasbőrrel fényesítse.

Beépítési és beállítási utasítások

Méretek

A beépítési műveletek megkezdése előtt ellenőrizze a munkalap méreteit, valamint a munkalapban kialakítandó nyílás méreteit. A méretek mindhárom készüléktípusnál azonosak: gáz, vegyes és elektromos (12., 13. ábra).

A tűzhely beépíthetősége a bútorzatban a gázkészülékekre vonatkozó EN 30-1 szabvány szerint 3. osztályú, a háztartási készülékekre vonatkozó EN 60.335-2-6 szabvány szerint pedig "X" besorolású. Ez azt jelenti, hogy a készüléket el kell távolítani az oldalfalaktól (12., 13. ábra).

Ezek a tűzhelyek csak szellőzővel ellátott sütők fölé szerelhetők.

Gázcsatlakoztatás

Minden, a telepítéssel, beállítással és más típusú gázra való átállítással kapcsolatos műveletet csak az arra jogosult, hivatalos szervizünk által végzett személyzet végezhet, a hatályos előírásoknak és a gázszolgáltatók rendelkezéseinek betartásával.

Spanyolországban a lakóépületek gázberendezéseire vonatkozó alapvető szabályok a B.O.E. 281. szám, 1993. november 24.

A készülék hálózatra csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve. Tűzhelyeink gyárilag az adattáblán feltüntetett gáztípushoz vannak előkészítve.

Elengedhetetlen, hogy a készülék telepítési helyén megfelelő, előírások szerinti szellőzés legyen. Ezért az égéstermékeket a szabadba kell vezetni.

Ha az erre vonatkozó rendelkezéseket nem tartják be, a felelősség a telepítőt terheli, a gyártó mentesül a felelősség alól.

A gáztűzhely bemeneti gyűjtőcsövének vége 1/2"-os menetes könyökkel van ellátva.

Ez a könyök lehetővé teszi, tömítés közbeiktatásával:

- A merev csatlakozást. A tűzhelyhez egy rézcsövet, egy anyát és egy tömítést mellékelünk (14. ábra).

- A csatlakozást fém hajlékony csővel (14. ábra). Ebben az esetben kerülni kell, hogy ez a cső érintkezzen a beépített egység mozgó részeivel (például egy fiókkal), és ne haladjon át olyan helyeken, amelyek eltömődhetnek.

Bármelyik csatlakozásnál kerülni kell a könyök elmozdítását vagy elforgatását a gyári pozíciójából.

Mindkét esetben egy hozzáférhető elzárócsapot kell beiktatni a készülék és a gázhálózat közé.

Elektromos csatlakoztatás

A névtáblán ellenőrizni kell a feszültséget és az összteljesítményt.

A készüléket kötelezően földelni kell.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. A technikusnak meg kell győződnie arról, hogy a csatlakoztatás az ország jogszabályi előírásainak megfelelően történt. Emellett maradéktalanul be kell tartani a helyi áramszolgáltató rendelkezéseit is.

A szokásos biztonsági előírások betartásához a telepítőnek egy megszakító kapcsolót kell beépítenie

Telepítési és beállítási utasítások

minden pólusra kiterjedő, legalább 3 mm érintkezőnyílással. Ez nem szükséges, ha a csatlakoztatás dugós csatlakozón keresztül történik, és a dugaszolóaljzat a felhasználó számára hozzáférhető.

A dugós csatlakozóval ellátott készülékeket csak megfelelően földelt dugaszolóaljzathoz szabad csatlakoztatni.

Földelés hiánya vagy hibás földelés okozta baleset esetén minden felelősséget kizárunk.

A főzőlap teljes elektromos rendszere a főzőlap hátulján, a munkalap alján található általános sorkapocsban összpontosul, amelyet a hozzá tartozó fedél véd.

A csatlakoztatáshoz

Vegyen egy csavarhúzót, és távolítsa el a csatlakozósorkapocs védőfedelének 2 csavarját (15. ábra). A főzőlap 220–230 V-os, kétfázisú csatlakoztatásra van előkészítve.

A 4 főzőlapos főzőlap esetén (16. ábra), ha más típusú csatlakoztatásra van szükség, használja a sorkapocs hídját a bekötési táblázat szerint (17. ábra).

A telepítés során először a földelővezetéket csatlakoztassa, és a szétszereléskor azt csatlakoztassa le utoljára. Csere esetén tartsa be a vezeték keresztmetszetét és típusát.

A csatlakoztatáshoz HO5RR-F típusú vagy azzal egyenértékű hálózati csatlakozóvezetéket kell használni.

MODELO	SECCIÓN DE CABLE	FUSIBLE (Amp)
GAS	3 x 0,75 mm 2	2
MIXTA	3 x 1,5 mm 2	10
ELECTRICA	3 x 2,5 mm 2	25

A főzőlap beépítése a bútorba

Végezze el szükséges méretű vágást a munkalapon (13. ábra).

A vágások védelme

A bútor munkalapjához használt fa rostjai nedvesség hatására viszonylag gyorsan megduzzadnak. Ezért a vágási felületeket kenje be speciális ragasztóval, hogy megvédje őket a gőztől vagy a lecsapódó víztől, amely a konyhabútor munkalapja alá kerülhet.

Beépítés a bútorba

Helyezze el a 6 db "A" kapcsot a vágási felületen a 18. ábrán látható módon; a kapocs alsó éle egy szintben legyen a bútor felső szélével.

Megjegyzés: Gránit vagy márvány munkalapok esetén használjon tipliket vagy hüvelyeket a rögzítőcsavarokhoz, vagy ragassza fel a kapcsokat. Ehhez használjon fém és kő ragasztására alkalmas ragasztót. Ha szükséges a szétszerelés, csak felfelé kell tolni a készüléket.

Helyezze el a készülékkel szállított öntapadó tömítést "B" a munkalap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza a szivárgást.

Illessze be a munkalapot a vágásba. Nyomja meg egyidejűleg a végeit, hogy a hornyok a rugóba illeszkedjenek. Ellenőrizze, hogy a munkalap teljes kerületén megtámaszkodik.

Ajánlások a beépítéshez

A munkafelület felett, a főzőlap közvetlen közelében lévő panelek nem éghető anyagból készüljenek. Mind a rétegelt burkolatoknak, mind az azokat rögzítő ragasztónak hőállónak kell lenniük a károsodás elkerülése érdekében. Tartsa be a hátsó és oldalfalaktól mért távolságokat, amelyek a 13. ábrán láthatók. A készülék alatti megfelelő légáramlás biztosításához legalább 10 cm távolságot kell hagyni bármely

Beépítési és beállítási utasítások

fiók, közbenső fal vagy sütő között, amely alá helyezhető.

Ez a készülék nincs elszívóberendezéshez csatlakoztatva. Ezért elengedhetetlen, hogy a készülék beépítési helyén megfelelő szellőzés legyen. Ezért az égésgázokat a szabadba kell vezetni. A készülék folyamatos használata további szellőztetést igényelhet, nyisson ablakot vagy használjon mechanikus szellőztetést. Ha mechanikus szellőztetést használ (pl. elszívóernyőt), vegye figyelembe, hogy annak legalább 650 mm távolságra kell lennie a munkalaptól.

A gáztípus cseréjéhez szükséges műveletek

Minden, a más típusú gázra való átállással kapcsolatos műveletet kizárólag a Műszaki Szolgálatunk felhatalmazott személyzete végezhet, a hatályos előírásoknak és a gázszolgáltatók előírásainak betartásával.

Fontos: Bármilyen beavatkozás előtt kapcsolja ki a készülék gáz- és elektromos ellátását.

A főzőlap az adattáblán feltüntetett gáztípushoz van előkészítve.

Amennyiben az Ön országának hatályos előírásai lehetővé teszik (lásd adattábla), ez a főzőlap más gázokhoz is átalakítható. Ehhez a következő műveleteket kell elvégezni:

a) A főzőlap égőinek fúvókáinak cseréje

1. Távolítsa el a rácsokat, a fedeleket és az égőtestet.

2. Csavarja ki és távolítsa el az egyes égők alján található fúvókákat egy 7 mm-es csőkulccsal (19. ábra).

3. Szerelje be az átalakítani kívánt gáznak megfelelő fúvókákat a jellemzők táblázata szerint (lásd 1. táblázat), és

húzza meg alaposan a tömítettség biztosítása érdekében.

Az összes fenti művelet elvégzése után szerelje vissza az égőket és a rácsokat.

b) A főzőlap égőcsapjainak csökkentett fogyasztásának beállítása

1. Állítsa a csapokat a minimum pozícióba.

2. Szerelje le a csapok gombjait.

3. A gombok és tömítések eltávolítása után keletkező nyíláson keresztül hozzáfér a csaphoz, ahol a "bypass" beállítócsavar található (20., 21. ábra). Propán és bután esetén a csavart alaposan be kell húzni. Földgáz és városi gáz esetén addig állítsa a csavart (balra forgatva), amíg a gáz megfelelően ki nem áramlik az égőből, oly módon, hogy az égőt maximálisról minimálisra állítva ne aludjon el, és ne keletkezzen lángvisszacsapás.

BIZTONSÁGI FŐZŐLAPOK

Ha a főzőlap biztonsági szelepekkel rendelkezik, a csökkentett fogyasztás beállításához a következőket kell tenni:

1. Távolítsa el a rácsokat, a fedeleket, az égőtestet és a gombokat.
2. Távolítsa el a zsírfelfogót, és a "by-pass" eléréséhez távolítsa el a gyújtórendszert.
3. Bután és propán esetén a csavarnak teljesen be kell lennie húzva. Földgáz és városi gáz esetén addig állítsa a csavart, amíg az égőből megfelelően áramlik a gáz, úgy, hogy az égőt maximumról minimumra állítva ne aludjon el, és ne keletkezzen lángvisszacsapás (22. ábra).
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a csaptengelyt: meghibásodás esetén cserélje ki a teljes csapot.

A műveletek elvégzése után szerelje vissza az alkatrészeket.

c) Helyezzen el egy címkét, amely jelzi, hogy a készüléket milyen gázra alakították át, az adattábla közelében.

Ezeknél az égőknél nem kell beállítani az elsődleges levegőt.

Szerelési és beállítási utasítások

TABLE 1CARACTERISTICAS DE LOS QUEMADORES
El aparato debe utilizarse con los gases que se indican en la placa de características			TIPO DE GAS	G-30 BUTANO	G-31 PROPANO	G-20 NATURAL
Presión de utilización			mbar	28	37	18
Quemador rápido	Marcado del inyector			85	85	116
	Consumo (Hs)	Nominal Reducido	kW	3 ≤ 0,6	3 ≤ 0,6	3 ≤ 0,5
	Caudal 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-
Quemador semi-rápido	Marcado del inyector			65	65	97
	Consumo (Hs)	Nominal Reducido	kW	1,75 ≤ 0,35	1,75 ≤ 0,35	1,75 ≤ 0,29
	Caudal 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166
Quemador auxiliar	Marcado del inyector			50	50	72
	Consumo (Hs)	Nominal Reducido	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Caudal 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095--

Mi a teendő, ha valami nem működik?

Nem mindig kell a vevőszolgálathoz fordulni. Sok esetben Ön is orvosolhatja a problémát. Az alábbi táblázat néhány tanácsot tartalmaz.

Fontos megjegyzés: Kizárólag a Műszaki Szolgálatunk felhatalmazott személyzete végezhet munkát a gáz- és elektromos rendszeren.

¿Qué pasa...	Causa probable	Remedio
... si el funcionamiento eléctrico general esta averiado?	Fusible defectuoso	Controlar el fusible en la caja general de fusibles y cambiarlo si está averiado.
... si el encendido electrico no funciona?	Pueden existir residuos de alimentos o de limpieza entre la bujía y los quemadores.	El espacio entre bujía y quemadores debe ser cuidadosamente limpiado.
... si la llama de los quemadores no es uniforme?	Las diferentes parte del quemador han sido colocadas incorrectamente.	Situe correctamente las diferentes piezas.
... si el flujo de gas no parece normal, o no sale gas?	-Esté cerrado el paso de gas debido a llaves intermedias.-Si el gas proviene de una bombona, ésta puede estar vacía.	-Abrir las posibles llaves intermedias.-Cambie la bombona por una llena.
... si hay olor a gas en el recinto de la cocina?	-Algún grifo está abierto.-Posible fuga en el acoplamiento a la bombona.	-Proceda a comprobarlo.-Cerciorese que el acoplamiento esta correcto.
... si no funcionan las seguridades de los diferentes quemadores?	Estan sucias las ranuas de salida de gas de los quemadores.	Proceda a limpiar las ranuras de salida de gas de los quemadores.

Ha felhívja Műszaki Szolgálatunkat, kérjük, adja meg:

E-Nr

FD

Ezek az adatok a készüléke adattábláján találhatók.

Garancia feltételei

Az erre a készülékre vonatkozó garancia feltételei azok, amelyeket cégünk képviselete abban az országban megállapított, ahol a vásárlás történt. Kívánságra az eladó, akitől a készüléket vásárolta, bármikor kész részleteket közölni Önnel

ezzel kapcsolatban. Minden esetben a garancia igénybevételéhez be kell mutatni a vásárlási bizonylatot.

A változtatások joga fenntartva.

Tartalomjegyzék

Oldal

Amire figyelnie kell 83

A csomagolás kezelése és a használaton kívüli készülékek megsemmisítése 83

Az új készülék csatlakoztatása előtt 83

Biztonsági utasítások 83

Hogyan járulhat hozzá készüléke megőrzéséhez 84

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Így néz ki az új tűzhelye 85

A készülék leírása 85

Főzés a tűzhelyen 87

Gázégők 87

Az edények kiválasztása és elhelyezése 87

Elektromos főzőlapok 88

A tűzhely karbantartása 89

Tisztítás és karbantartás 89

UTASÍTÁSOK A SZERELŐ SZÁMÁRA

Szerelési és beállítási utasítások 90

Méretek 90

Gázcsatlakozás 90

Elektromos csatlakozás 90

A tűzhely felszerelése bútorba 91

A gázfajta megváltoztatásához szükséges műveletek 92

Mi történik, ha valami nem működik? 94

Garancia feltételei 94

DOLOG, AMIRE FIGYELNIE KELL

A csomagolás kezelése és a használaton kívüli készülékek megsemmisítése

- A csomagolást megfelelően kezelje, hogy ne szennyezze a környezetet: szállítás során termékeinknek olyan csomagolásra van szükségük, amely hatékonyan védi őket. E tekintetben csak az abszolút szükségesre szorítkozunk. Az alkalmazott csomagolóanyag nem szennyezi a környezetet, és tökéletesen újrahasznosítható. A későbbi feldolgozással és újrafelhasználással nyersanyagokat takaríthatunk meg, és egyidejűleg csökkenthetjük a hulladék mennyiségét.

- Mielőtt megszabadulna használaton kívüli készülékétől, tegye azt működésképtelenné. Ezután adja le egy újrahasznosítható anyagok gyűjtőhelyén. A legközelebbi központ címét a helyi önkormányzat adhatja meg.

Az új készülék csatlakoztatása előtt

- Mielőtt elkezdené használni új készülékét, figyelmesen olvassa el a használati utasítást. Az fontos biztonsági információkat tartalmaz, valamint a használat és karbantartás módját ismerteti.

- A következő utasítások csak azokra az országokra érvényesek, amelyeknek szimbóluma megjelenik a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor a műszaki utasításokhoz kell fordulni, amelyek tartalmazzák a készüléknek az adott ország használati feltételeihez való igazításához szükséges információkat.

- Mielőtt a készüléket a gázellátó rendszerhez csatlakoztatná, ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve.

- Elengedhetetlen, hogy a készülék felszerelési helye rendelkezzen az előírásoknak megfelelő szellőzéssel.

• Nem tanácsos a készüléket olyan helyre telepíteni, ahol erős légáramlatok keletkeznek, mert azok elolthatják az égőket.
• Ez a készülék a gyárból az adattáblán feltüntetett gázra beállítva kerül ki. A nagyobb biztonság és a hatályos előírások betartása érdekében a gázszerelést és az átalakítást bízza hivatalosan engedéllyel rendelkező szakemberre.
• Ne manipulálja a készülék belsejét. Ha szükséges, hívja ügyfélszolgálatunkat.
• Ezek a készülékek magas hőmérsékletet érnek el. Óvatosan járjon el.
• Őrizze meg a használati és szerelési útmutatót, hogy átadhassa a készülékkel együtt, ha az gazdát cserél.
• Ne üzemeltessen sérült készüléket.

Biztonsági utasítások

- Az elektromos és gázcsatlakozásokat csak arra feljogosított személy végezheti.

- A készüléket kötelező földelni. A földelés hiánya vagy hibája miatt bekövetkező balesetekért minden felelősséget kizárunk.

- A fűtő- és főzőfelületek működés közben felforrósodnak. Tartsa távol a gyermekeket.

- Az elektromos kábelek ne érintkezzenek forró felületekkel. A tápkábelt rögzítse a bútorhoz, hogy ne érjen a sütő forró részeihez.

- A készüléket kizárólag ételek elkészítésére használja, soha ne fűtésre.

- A túlhevített zsír vagy olaj könnyen meggyullad. Ezért zsírral vagy olajjal csak felügyelet mellett főzzön.

MEGJEGYZENDŐ DOLGOK

- Meghibásodás esetén kapcsolja ki a készülék gáz- és elektromos ellátását. A javításhoz hívja ügyfélszolgálatunkat.

- A kuktafazekakat folyamatosan felügyelni kell, amíg el nem érik a megfelelő nyomást. Állítsa a főzést a maximális fokozatra, majd (a fazék gyártójának utasításait követve) állítsa alacsonyabb fokozatra.

- Ne helyezzen deformált edényeket az égőkre és főzőlapokra, amelyek instabilak lehetnek, hogy elkerülje a véletlen kiöntést.

Hogyan járulhat hozzá készüléke megőrzéséhez

- Pontosan kövesse az ebben a könyvben található utasításokat.

ÍGY NÉZ KI AZ ÖN ÚJ TŰZHELYE

A készülék leírása

és nézze meg, mely jellemzők vonatkoznak az Ön által éppen megvásárolt készülékre.

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg az Ön modelljét,

ÍGY NÉZ KI AZ ÖN ÚJ TŰZHELYE

FŐZÉS A TŰZHELYEN

Gázégők

A kezelőpanelen lévő minden gombhoz hozzá van rendelve az általa vezérelt égő.

Gyújtóval ellátott gázégők

Egy égő meggyújtásához nyomja meg a kiválasztott égő gombját, és forgassa el balra a begyújtott állásig. Tartsa a gombot a begyújtott állásban további kb. 5 másodpercig. A begyújtást egy "Kattanás" hang erősíti meg. Ha nem történik meg a begyújtás, ismételje meg a műveletet.

Ha a gyújtógyertyák piszkosak, a begyújtás hibás lesz. Ezért ajánlott a maximális tisztaság. Ezt egy kis kefével végezze, ügyelve arra, hogy a gyertya ne szenvedjen erős ütéseket. A nagy láng és a kis láng állása között az összes köztes állás található. Az eloltáshoz forgassa a gombot jobbra a 0 állásba. (5. ábra)

Gyújtóval és biztonsági berendezéssel ellátott gázégők

Ha az Ön tűzhelye olyan égőkkel rendelkezik, amelyek biztonsági szelepekkel vannak felszerelve, amelyek megakadályozzák a gáz kiáramlását az égők véletlen kialvása esetén, a begyújtáshoz nyomja meg a gyújtó gombot, majd nyomja meg és forgassa el balra a kiválasztott égő gombját. Tartsa a gombot a begyújtott állásban további kb. 5 másodpercig. A begyújtást egy "Kattanás" hang erősíti meg. Ha a gomb elengedésekor az égő kialszik, forgassa a gombot a 0 állásba, és kezdje elölről a

Végezze el a műveleteket, de ezúttal tartsa lenyomva hosszabb ideig a gombot, miután a láng bekapcsolt, nagy láng állásban.

Bekapcsolás után állítsa be a lángot tetszés szerint.

Ha a gyújtók piszkosak, a gyújtás hibás lehet. Ezért ajánlott a maximális tisztaság. Ezt egy kis kefével végezze, figyelembe véve, hogy a gyújtót nem szabad erős ütésnek kitenni.

Eloltáshoz forgassa a szabályozót jobbra a 0 állásig. (5. ábra).

Névleges fogyasztás

Queimador auxiliar	1 kW
Queimador semi-rápido	1,75 kW
Queimador rápido	3 kW

A tűzhely égői gyárilag tökéletesen be vannak állítva, ezért ha bármilyen rendellenességet észlel, hívja a Műszaki Szolgálatunkat. A készülék gáz használata hőt és páratartalmat termel a telepítés helyén. Gondoskodjon a konyha megfelelő szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (elszívót). A készülék folyamatos használata további szellőzést igényelhet, például nyisson ablakot (huzat nélkül), vagy növelje a mechanikus szellőztetés teljesítményét, ha van ilyen.

Hogyan válasszuk ki és helyezzük el az edényeket

Az edényeket mindig a főzőzóna égőjének közepére helyezze. Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően. A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne nyúljon ki az edény oldalain, elkerülve a túlzott gázfogyasztást.

Queimador	Minimo ø recipiente	Maximo ø recipiente
Auxiliar (1kW)	100 mm	120 mm
Semirápido (1,75kW)	120 mm	240 mm
Rápido (3kW)	220 mm	260 mm

Kerülje a nagy átmérőjű edények használatát a szabályozók közelében lévő égőkön, mert ha az égő közepére helyezik őket, hozzáérhetnek vagy olyan közel kerülhetnek (7. ábra), hogy megemelkedik a hőmérséklet azon a területen, és meghibásodást okozhatnak.

FŐZÉS A TŰZHELYEN

Elektromos főzőlapok

A tűzhely modelljétől függően végtelen szabályozású vagy hatállású kapcsolóval vezérelt elektromos főzőlapokkal találkozhatunk. Mindkét esetben a főzőlapok első használata előtt egyenként öt percig melegítse őket, edény nélkül, a szabályozót maximális teljesítményre állítva. Ez idő alatt füst és szag megjelenése normális, amelyek használat közben eltűnnek. Kivéve ezt az első melegítést, soha ne használja a főzőlapokat edény nélkül.

Használjon tökéletesen lapos, vastag aljú edényt, amely méretében a legmegfelelőbb az adott főzőlaphoz (8. ábra), hogy minimális főzési időt és minimális fogyasztást érjen el.

A főzés elején ajánlott a szabályozót maximális állásba helyezni, majd az ételek mennyiségétől és minőségétől függően később közepes fenntartó állásba kapcsolni.

Kihasználva a főzőlap hőtehetetlenségét, kicsit a főzés vége előtt kikapcsolhatja, hogy energiát takarítson meg, mivel a főzés a felhalmozott hővel folytatódik.

Kerülje a folyadék kifolyását a főzőlap felületére, valamint nedves edények ráhelyezését.

Végtelen szabályozású főzőlapok

Ezeket a főzőlapokat egy végtelen energia-szabályozó vezérli, amellyel kiválaszthatja az ételhez megfelelő teljesítményt.

Figyelembe véve a főzés típusát, az étel mennyiségét, és az alábbi táblázatot, forgassa a szabályozót balra (9. ábra) a főzni kívánt ételnek megfelelő állásba.

A működésjelző lámpa világítani fog. A főzőlap kikapcsolásához forgassa a szabályozót a 0 állásba.

A működésjelző lámpa kialszik.

ÁLLÁS

OLVASZTÁS: Csokoládé, vaj, zselatin 1-2

FŐZÉS: Rizs, besamel, ragú 2-

„” Burgonya, tészta, zöldség 4-5

PÁROLÁS: Pörkölt, tekercsben sült húsok 4-5

GŐZÖLÉS: Hal 5

MELEGÍTÉS; KÉSZ ÉTELEK MELEGEN TARTÁSA 2-3-4-5-

SÜTÉS: Bécsi szelet, bifsztek, omlett 6-7-8

FŐZÉS ÉS PIRÍTÁS 9

Magasabb fokozat szükséges a következő esetekben:

- Nagy mennyiségű folyadék

- Nagy ételek készítése

- Fedetlen edényben történő főzés

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú kapcsoló vezérli, amely fokozatos teljesítményt biztosít. (10. ábra)

6. fokozat: Maximális hő

1. fokozat: Minimális hő

Tájékoztatásul:

1. és 2. fokozat: Melegítés

3. és 4. fokozat: Erős melegítés és főzés

5. és 6. fokozat: Sütés

A TŰZHELY KARBANTARTÁSA

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács hideg. Soha ne használjon súrolószert vagy éles tárgyakat.

Gázégők

Az égők tisztán tartásához rendszeresen tisztítsa meg őket, merítse őket szappanos vízbe, és dörzsölje át őket nem fémes kefével, hogy a lyukak és hornyok tökéletesen szabadok legyenek, és megfelelő lángot biztosítsanak. Használat előtt gondosan szárítsa meg őket. Győződjön meg arról, hogy a fedelek megfelelően illeszkednek az égőalapokra (11. ábra).

Elektromos főzőlapok

Használat során a peremgyűrű megsárgul. Ez normális. A tisztításhoz használjon rozsdamentes acélhoz való tisztítószereket.

Ajánlott minden kifolyt folyadékot puha, enyhén nedves ruhával eltávolítani, majd szárítsa meg, és kapcsolja be a főzőlapot néhány pillanatra. Soha ne használjon éles tárgyakat, például fém dörzsölőt, kést stb. a megszáradt ételmaradékok eltávolításához a felületről.

Lehetőség szerint kerülje a só érintkezését a főzőlap felületével.

Ha a hosszú használat eltávolította a főzőlapok bevonatát, célszerű néhány csepp olajjal vagy más, a piacon szokásos karbantartó szerrel bepermetezni.

Ne használjon súrolószereket.

Általános karbantartás

Ha egy csap merev, ne erőltesse.

Azonnal hívja a hivatalos szervizt, hogy megjavítsák vagy kicseréljék.

A zománc, az üveg, a fényes alumínium vagy acél részek megőrzéséhez használjon szappanos vizet és szivacsot, de csak akkor, ha a készülék jól lehűlt. Ne használjon súrolószert vagy súrolószivacsot, amely megkarcolhatja a zománcot. Ne hagyjon savas folyadékokat (citromlé, ecet stb.) hosszú ideig a zománcon. Rozsdamentes acél felületekhez ajánlott az ehhez az anyaghoz való tisztítószerek használata. Vigye fel a terméket nedves ruhával vagy közvetlenül a tisztítandó felületre. Fényesítse puha, száraz ruhával vagy szarvasbőrrel.

ÜZEMBE HELYEZÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

Méretek

A beépítési műveletek megkezdése előtt tekintse át a tűzhelyek méreteit, valamint a tűzhely beépítéséhez szükséges nyílás méreteit a bútorban. A méretek mindhárom készüléktípusnál azonosak: Gáz, Vegyes és Elektromos (12., 13. ábra).

A tűzhely bútorba történő beépítésének lehetősége a gázkészülékekre vonatkozó EN 30-1 szabvány szerint 3. osztály, és az EN 60.335-2-6 háztartási készülékekre vonatkozó szabvány szerint "X" besorolású. Ez azt jelenti, hogy a készüléket el kell távolítani az oldalfalaktól. Ezt a készüléket saját hűtéssel rendelkező sütők felett használja (12., 13. ábra).

Gázcsatlakozás

14. ábra

Minden, a telepítéssel, beállítással és más gáztípusra való átállítással kapcsolatos műveletet kizárólag a Márkaservice felhatalmazott személyzete végezhet, a hatályos előírásoknak és a gázszolgáltatók előírásainak betartásával.

A készülék hálózatra csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve. Tűzhelyeink a gyárból az adott gáztípushoz előkészítve kerülnek ki, amely az adattáblán van feltüntetve.

Ha ez így van, akkor biztonsági modellel kell rendelkeznie. Kérdezze meg a szállítóját.

Elengedhetetlen, hogy a készülék beépítési helye rendelkezzen az előírt szellőzéssel. Ezért az égéstermékeket a szabadba kell elvezetni.

A gáztűzhely bemeneti gyűjtőcsövének vége 1/2" menetes könyökkel van ellátva.

Ez a könyök lehetővé teszi, tömítés közbeiktatásával:

- A merev csatlakozást. A tűzhellyel együtt egy rézcsövet, egy anyát és egy tömítést szállítunk (14. ábra).

- A csatlakozást rugalmas fémcsővel (14. ábra). Ebben az esetben kerülni kell, hogy ez a cső érintkezzen a beépítő egység mozgó részeivel (például egy mozgó fiókkal), és ne haladjon át olyan helyeken, amelyek eltömődhetnek.

Bármelyik csatlakozásnál kerülni kell a könyök elmozdítását vagy elforgatását a gyári helyzetéből.

Mindkét esetben egy hozzáférhető elzárócsapot kell beiktatni a készülék és a gázhálózat közé.

Elektromos csatlakoztatás

Az adattáblán ellenőrizni kell a feszültséget és a teljes teljesítményt.

A készüléket kötelezően földelni kell.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. Meg kell győződnie arról, hogy a csatlakoztatás az ország jogi előírásainak megfelelően történt. Emellett maradéktalanul be kell tartani a helyi áramszolgáltató rendelkezéseit.

A szokásos biztonsági előírások betartásához a telepítőnek egy legalább 3 mm érintkezőnyílású, minden pólust megszakító kapcsolót kell beépítenie. Ez az intézkedés nem szükséges, ha a csatlakoztatás dugaszolóaljzaton keresztül történik, és az a felhasználó számára hozzáférhető. A dugaszolóaljzattal ellátott készülékeket csak megfelelően földelt

TELEPÍTÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

dugaszolóaljzatokhoz szabad csatlakoztatni.

A földelés hiánya vagy hibás földelés okozta balesetekért semmilyen felelősséget nem vállalunk.

A főzőlap teljes elektromos rendszere a tűzhely hátulján, az alsó részén található fődobozban összpontosul, amelyet a megfelelő fedél véd.

A csatlakoztatáshoz

Ehhez távolítsa el a csatlakozósor védőfedelét a csavarok kicsavarásával (15. ábra). A tűzhely 220...230 V és 2 fázisú csatlakoztatásra van előkészítve.

A négy elektromos főzőlapos tűzhely esetén (16. ábra), ha más típusú csatlakoztatásra van szükség, használja a csatlakozósor hídját a csatlakozási táblázat szerint (17. ábra). A telepítés során először a földelőkábelt csatlakoztassa, és a szétszereléskor ezt csatlakoztassa le utoljára. A kábel cseréje esetén tartsa be a keresztmetszetet és a kábel típusát. A hálózati csatlakozókábelként H05RR-F típusú vagy azzal egyenértékű kábelt kell használni.

MODELO	SECCÃO DO CABO	FUSIBLE (Amp)
GÀS	3 x 0,75 mm2	2
MISTA	3 x 1,5 mm2	10
ELÈCTRICA	3 x 2,5 mm2	25

A tűzhely beépítése a bútorba

Vágjon ki a munkalapon a szükséges méretű nyílást (13. ábra).

A vágások védelme

A tűzhelyhez használt bútorok fa lapjai nedvesség hatására viszonylag könnyen megduzzadnak. Ezért a vágott felületeket speciális ragasztóval kell lakkozni, hogy megvédjék az esetlegesen lerakódó gőztől vagy lecsapódó víztől.

a tűzhely munkalapja alatt.

Beépítés a bútorba

Helyezze a 6 „A” jelű kapcsot a vágási területre, a 18. ábrán látható módon. A kapocs alsó sarkának a bútor felső élével azonos szinten kell lennie.

Megjegyzés: Gránit vagy márvány munkalap esetén: használjon dübeleket vagy hüvelyeket a biztonsági csavarokhoz, vagy ragassza fel a kapcsokat.

Ehhez használjon fém és kő ragasztására alkalmas ragasztót. Ha szükséges a szétszerelés, csak felfelé kell tolni a készüléket.

Helyezze fel a készülékkel szállított „B” öntapadó tömítést a munkalap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza a beszivárgást.

Csúsztassa be a tűzhelyet a vágási nyílásba. Nyomja meg egyszerre a két végét, hogy a hornyok a rugóba illeszkedjenek.

Ellenőrizze, hogy a tűzhely teljes kerületén alátámasztva van-e.

Ajánlások a beépítéshez

A munkalapnak a tűzhely közvetlen közelében lévő paneljei nem éghető anyagból készüljenek. Mind a rétegelt burkolatoknak, mind az azokat rögzítő ragasztónak hőállónak kell lenniük a károsodás elkerülése érdekében. Ezenkívül tartsa be a hátsó fal és az oldalfalak közötti távolságokat a 13. ábrán látható módon: A készülék alatti megfelelő légáramlás biztosításához legalább 10 cm távolságot kell hagyni bármely alatta elhelyezett fiók, közbenső fal vagy sütő között.

Ez a készülék nincs elszívóhoz csatlakoztatva. Ezért elengedhetetlen, hogy a telepítés helyén megfelelő, előírásoknak megfelelő szellőzés legyen. Szükséges, hogy az égéstermékek a szabadba távozzanak.

TELEPÍTÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

A készülék folyamatos használata mechanikus szellőztetést igényelhet (pl. elszívó). Vegye figyelembe, hogy ennek legalább 650 mm távolságra kell lennie a tűzhelytől.

A gáztípus átállításához szükséges műveletek

Minden, a más típusú gázra való átalakítással kapcsolatos műveletet kizárólag a mi Műszaki Szolgálatunk felhatalmazott személyzete végezheti, a hatályos előírásoknak és a gázszolgáltatók előírásainak betartásával.

Fontos: Bármilyen beavatkozás előtt kapcsolja ki a készülék elektromos és gázellátását.

A tűzhely az adattáblán feltüntetett gáztípusra van előkészítve.

Amennyiben az országában hatályos jogszabályok lehetővé teszik (lásd az adattáblát), ez a tűzhely más gázokhoz is átalakítható. Ehhez a következő műveleteket kell elvégezni:

a) A tűzhely fúvókáinak és égőinek cseréje.

1- Távolítsa el a rácsokat, a fedeleket és az égőtestet.

2- Csavarja ki és távolítsa el az egyes égők alján található fúvókákat egy 7 mm-es csőkulccsal (19. ábra).

3- Szerelje be a kívánt gáznak megfelelő fúvókákat a jellemzők táblázata szerint (lásd 1. táblázat), és húzza meg őket alaposan a tömítettség biztosítása érdekében.

Az összes előző művelet elvégzése után szerelje vissza az égőket és a rácsokat.

b) A tűzhely égőcsapjainak minimális fogyasztásának beállítása

1- Állítsa a csapokat minimális állásba. 2- Szerelje le a csapok gombjait. 3- A gombok eltávolítása után keletkező nyíláson keresztül hozzáfér a csap elülső részéhez, ahol a "By-Pass" beállítócsavar található (20., 21. ábra). Propán és bután esetén a csavart alaposan meg kell húzni. Földgáz esetén mozgassa a csavart (balra forgatva) az égő megfelelő gázkiáramlásáig, úgy, hogy a maximálisról a minimális állásra váltva ne aludjon el, és ne keletkezzen lángvisszaáramlás.

Biztonsági tűzhely

Ha a tűzhely biztonsági szelepekkel rendelkezik, a következő műveleteket kell elvégezni a minimális fogyasztás beállításához:

1. Szerelje le a rácsokat, a fedeleket, az égőtestet és a kezelőszerveket.
2. Távolítsa el a tálcát; a "bypass" elvégzéséhez el kell távolítani a gyújtórendszert.
3. Propán és bután esetén a csavart teljesen be kell csavarni. Földgáz esetén a csavart (balra forgatva) addig kell állítani, amíg az égő gázkivezetése megfelelő nem lesz, úgy, hogy a maximálisról a minimálisra váltáskor a láng ne aludjon el, és ne keletkezzen lángvisszacsapás.
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a csaptelep tengelyét: meghibásodás esetén cserélje ki a teljes csaptelepet.

A műveletek elvégzése után szerelje vissza az alkatrészeket.

c) Helyezze el a készülék átalakításának megfelelő gázt jelző címkét az adattábla közelében.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

TELEPÍTÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

TABELA 1CARACTERISTICAS DOS QUEIMADORES
O aparelho debe utilizar-se com os gases que se indicam na placa de características			TIPO DE GÁS	G-30 BUTANO	G-31 PROPANO	G-20 NATURAL
Pressão			mbar	30	37	20
Queimador rápido	Marcação do injector			85	85	116
	Consumo (Hs)	Nominal Reduzido	kW	3 ≤0,6	3 ≤0,6	3 ≤0,5
	Caudal 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-
Qeimador semi-rápido	Marcação do injector			65	65	97
	Consumo (Hs)	Nominal Reduzido	kW	1,75 ≤0,35	1,75 ≤0,35	1,75 ≤0,29
	Caudal 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166
Queimador auxiliar	Marcação do injector			50	50	72
	Consumo (Hs)	Nominal Reduzido	kW	1 ≤0,33	1 ≤0,33	1 ≤0,33
	Caudal 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095--

MI TÖRTÉNIK, HA VALAMI NEM MŰKÖDIK?

Nem mindig kell hívni a vevőszolgálatot. Sok esetben Ön is orvosolhatja a problémát. Az alábbi táblázat néhány tanácsot tartalmaz.

Fontos megjegyzés:

A gáz- és elektromos rendszeren csak az általunk feljogosított szervizszemélyzet végezhet munkát.

Que se passa ...?	Causa provável	Remédio
... se o funcionamento eléctrico geral está avariado?	Fusível defeituoso	Controlar o fusível na caixa de fusíveis e mudálo se estiver avariado.
... se o acendimento eléctrico não funciona?	Podem existir residuos de alimentos ou de limpeza entre a vela e os queimadoras.	O espaço entre a vela e o queimador deve ser cuidadosamente limpo.
... se a chama dos queimadores muda repentinamente?	As diversas partes do queima-dor foram colocadas incorrectamente.	Coloque correctamente as diferentes partes.
... se o fluxo de gás não parece normal ou se não sai gás?	-Está fechada a passaagem de gás devido a torneiras intermédias.-Se o gás provém de uma bo-tija, esta pode estar vazia.	-Abrir as possíveis torneiras intermédias.-Mude a botija por uma cheia.
... se há cheiro a gásno espaço da cozinha?	-Alguma torneira está aberta.-Possível fuga na ligação da botija.	-Comprove-o.-Assegure-se de que a ligação está bem feita.
... se não ligam as seguranças dos diferentes queimadores?	-No extremo dos termopares formou-se fuligem.-Estão sujos os orifícios de saída de gás dos queimadores.	-Elimine a fuligem.-Limpe os orifícios de saída do gás dos queimadores.

Ha hívja a vevőszolgálatot, kérjük, adja meg:

E-Nr

FD

Ezek az adatok a készülék adattábláján találhatók.

GARANCIÁS FELTÉTELEK

Az erre a készülékre vonatkozó garanciális feltételek azok, amelyeket cégünk képviselete határoz meg abban az országban, ahol a vásárlás történt. Kívánságára az eladó, akitől a készüléket vásárolta, mindenkor

kész felvilágosítást adni ezzel kapcsolatban. Minden esetben a garancia érvényesítéséhez be kell mutatnia a vásárlást igazoló bizonylatot.

A módosítások joga fenntartva.

11. ábra

17. ábra

20. ábra

22. ábra

Gyújtásbiztosítékkal

Biztonsági szeleppel

Biztonsági berendezéssel

Biztonsági védelemmel

Védőberendezéssel

Biztonsági berendezéssel

Biztonsággal

Gyújtásbiztosítékkal

Biztonsági szeleppel

Biztonsági berendezéssel

Biztonsági védelemmel

Védelemmel

Biztonsági védelemmel

Biztonsági védelemmel

E-Nr FD
98 Type BSE 10010 99AT510			G-30	M(g/h)	V(m3/h)
			G-31	544 533	G-20	0.712
P 0,6 W 220 230 ~ V 50 Hz		EQn 7.5 kW(Hs)			CE 0099
ES		FR	GB/GR/IE	IT/PT	LU/BE
Cat.		II₂H₃.	II₂E₃.	II₂H₃.	II₂H₃.	I₂E.
p (mbar)		18-28/37	20/25-28/37	20-28/37	20-28/37	20/25
ES Natural G-20			FR Natural G-20
PT Natural G-20			GB Natural G-20
DE Erdgas G-20			IT Naturale G-20
P 18-20 mbar

E-Nr FD
98	Type BSE 10111	G-30	417	G-20	V(m3/h)
		G-31	409		0.546
99AT510
2000 W 220 230 ~ V 50 Hz		EQn 5.75 kW(Hs)		CE 0099
		AT/DK/FI/SE	DE	ES	FR
Cat.		I₂H	I₂E	II₂H₃.	II₂E₃.
p (mbar)		20	20	18-28/37	20/28-28/37
		GB/GR/IE	IT/PT	LU/BE
Cat.		II₂H₃.	II₂H₃.	I₂E.
p (mbar)		20-28/37	20-30/37	20/25
ES Natural G-20			FR Natural G-20
PT Natural G-20			GB Natural G-20
DE Erdgas G-20			IT Naturale G-20
P 18-20 mbar
