HASZNÁLATI ÚTMUTATÓ T 2135 U NEFF

Környezetvédelemhez való hozzájárulásunk: újrahasznosított papírt használunk.

Környezetvédelemhez való hozzájárulásunk: újrahasznosított papírt használunk.

Környezetvédelemhez való hozzájárulásunk: újrahasznosított papírt használunk.

Környezetvédelemhez való hozzájárulásunk: újrahasznosított papírt használunk.

Környezetvédelemhez való hozzájárulásunk: újrahasznosított papírt használunk.

Környezetvédelemhez való hozzájárulásunk: újrahasznosított papírt használunk.

Környezetvédelemhez való hozzájárulásunk: újrahasznosított papírt használunk.

Használati és szerelési útmutató

Használati és szerelési útmutató

Használati és szerelési útmutató

Használati és szerelési útmutató

Használati és szerelési útmutató

Használati és szerelési útmutató

PT Használati és telepítési kézikönyv

Tartalomjegyzék

Oldal

Fontos tudnivalók 3

Készülékek csomagolásának kezelése 3

Az új készülék csatlakoztatása előtt 3

Fontos biztonsági előírások 3

Így kerülheti el a készülék károsodását 4

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Így néz ki az új főzőlapja 5

A készülék leírása 5

A főzőhelyen 7

Gázégők 7

Az edények kiválasztása és elhelyezése 7

Elektromos főzőlapok 8

A tűzhely ápolása 10

Tisztítás és karbantartás 10

UTASÍTÁSOK A SZERELŐ SZÁMÁRA

Szerelési és beállítási utasítások 11

Méretek 11

Gázcsatlakozás 11

Elektromos csatlakozás 11

A tűzhely beépítése a konyhaszekrénybe 12

A gázfajta cseréjének eljárása 13

Ha valami nem működik... 15

Garancia feltételek 16

Megjegyzések, amelyeket be kell tartani

Kiadott készülékek csomagolásának kezelése

- Kérjük, környezetbarát módon ártalmatlanítsa a csomagolóanyagot. A szállítás során a készülékeknek hatékony védőcsomagolásra van szükségük. Gyárilag azonban a csomagolóanyag abszolút minimumára szorítkozunk, amely környezetbarát és teljesen újrahasznosítható.

A csomagolóanyag további kezelésének és újrahasznosításának köszönhetően nyersanyagok takaríthatók meg, és csökkenthető a hulladék mennyisége.

- Mielőtt egy készüléket kiselejtezne, kérjük, gondoskodjon arról, hogy előzőleg teljesen használhatatlanná tegye.

Ezt követően vigye el az illetékes gyűjtőhelyre. A gyűjtőhely címét a helyi önkormányzatnál tudhatja meg.

Az új készülék csatlakoztatása előtt

- Mielőtt új készülékét üzembe helyezné, alaposan olvassa el a megfelelő használati útmutatókat, amelyek fontos biztonsági, használati és karbantartási tudnivalókat tartalmaznak.

• A következő utasítások csak azokra az országokra vonatkoznak, amelyek szimbóluma a készüléken fel van tüntetve. Ha a szimbólum hiányzik, akkor a műszaki útmutatóhoz kell fordulni, amely tartalmazza a készülék adott ország körülményeihez való igazításához szükséges utasításokat.

- Mielőtt a készüléket a megfelelő hálózatra csatlakoztatná, ellenőrizni kell, hogy a készülék alkalmas-e az előírt gáztípusra.

- A telepítési helynek megfelelő szellőzési lehetőségekkel kell rendelkeznie.

• Az erős huzatú helyeket lehetőség szerint ne használja telepítési helyként, mert az égők kialudhatnak.
• A készülék gyárilag arra a gáztípusra van beállítva, amely az adattáblán fel van tüntetve. Azonban a teljes biztonság és az összes érvényes előírás betartása érdekében a telepítést és a gázátalakítást engedéllyel rendelkező szakemberre kell bízni.
• Semmiképpen sem szabad módosításokat végezni a készülék belsejében. Vészhelyzetben hívja ügyfélszolgálatunkat.
• Mivel ezek a készülékek magas üzemi hőmérsékletet érnek el, mindig óvatosan kell velük bánni.
• A kezelési és szerelési utasításokat tartsa a készülék közelében, arra az esetre, ha a készülék egyszer gazdát cserélne.
• Semmiképpen sem szabad hibás vagy sérült készüléket üzembe helyezni.

Betartandó biztonsági előírások

- Az elektromos hálózatra és a gázvezetékre való csatlakoztatást csak szakember végezheti.

- A készüléket előírás szerint földelni kell. Amennyiben a nem megfelelő földelés miatt baleset történik, a gyártó minden felelősséget elhárít.

• A fűtő- és főzőkészülékek felületei működés közben felforrósodnak. Ügyeljen arra, hogy a kisgyermekek lehetőség szerint mindig távol maradjanak a készülékektől.

• Az elektromos kábelek nem érintkezhetnek forró felületekkel.

- Kérjük, a készüléket kizárólag főzésre használja, és ne fűtőtestként.

- A túlzottan felforrósodott olaj vagy zsír könnyen

Betartandó tudnivalók

gyúlékony, ezért ezeket az ételeket csak állandó felügyelet mellett szabad elkészíteni.

- Meghibásodás esetén szakítsa meg a gázellátást és az áramellátást. Hívja ügyfélszolgálatunkat.

- A kuktafazekakat csak felügyelet mellett szabad használni, amíg el nem érik a szükséges nyomást. Helyezze a kuktafazekat a legmagasabb főzési fokozatra, és a nyomás elérése után kapcsoljon alacsonyabb fokozatra, figyelembe véve az adott kuktafazék gyártójának utasításait).

- Ne használjon formátlan főzőedényt, amely nem fekszik szilárdan az égőkön és a lapokon, hogy elkerülje a véletlen felborulást.

Így kerülheti el a készülék károsodását

- Kövesse a jelen kézikönyvben található utasításokat..

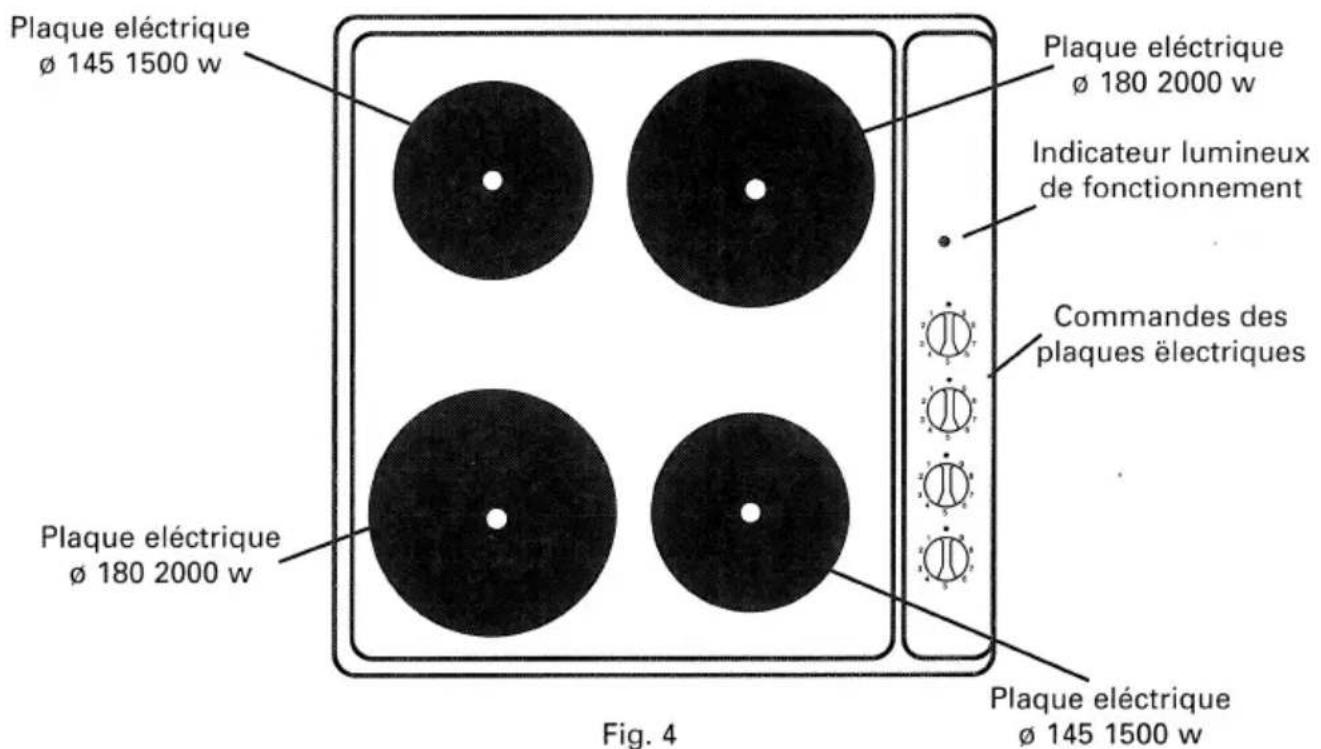

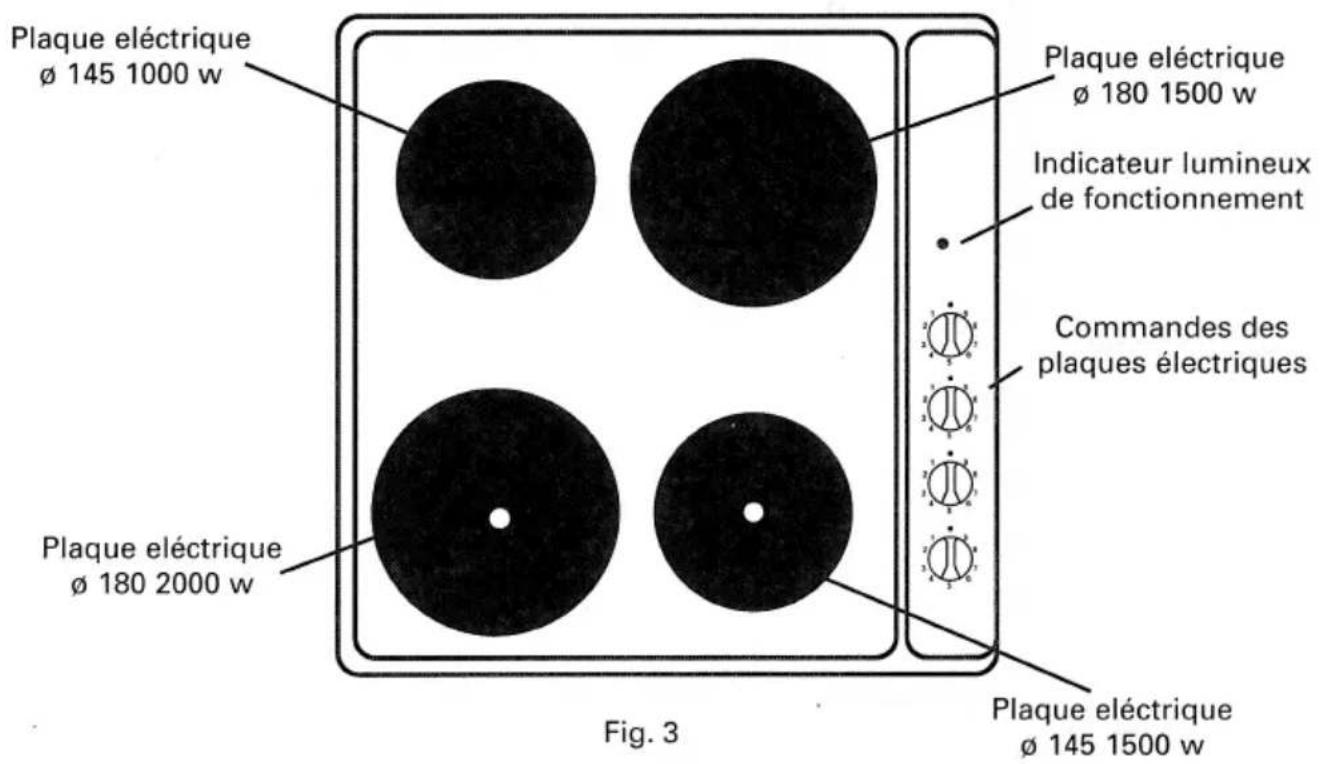

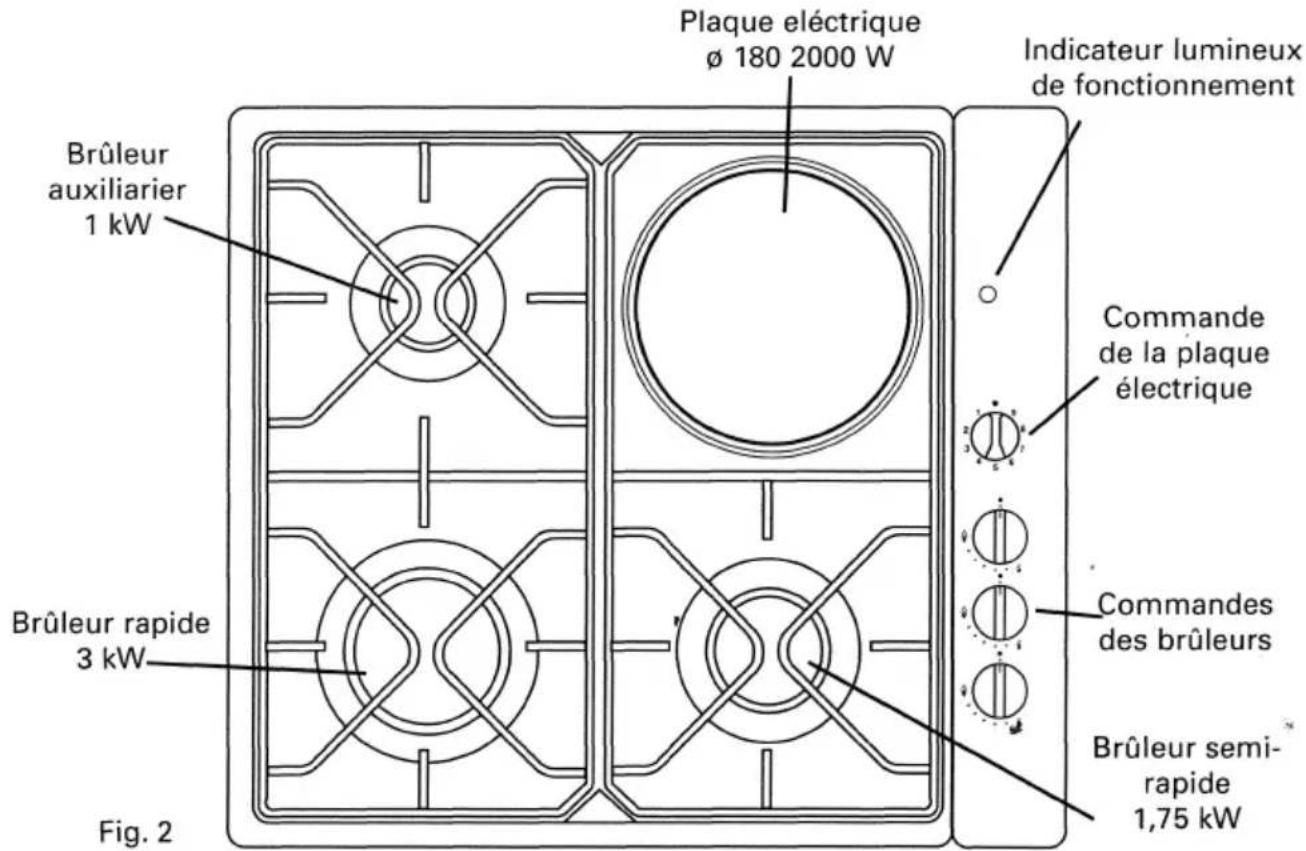

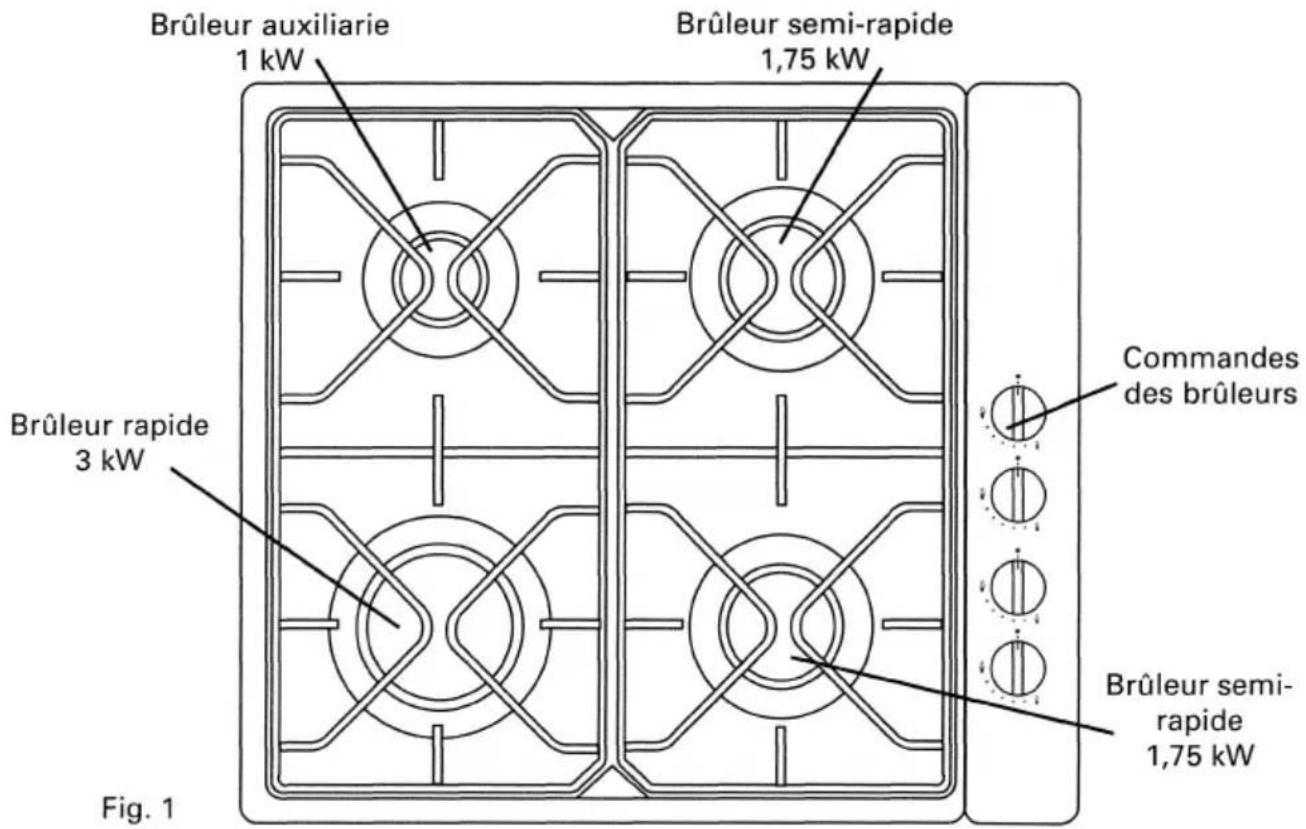

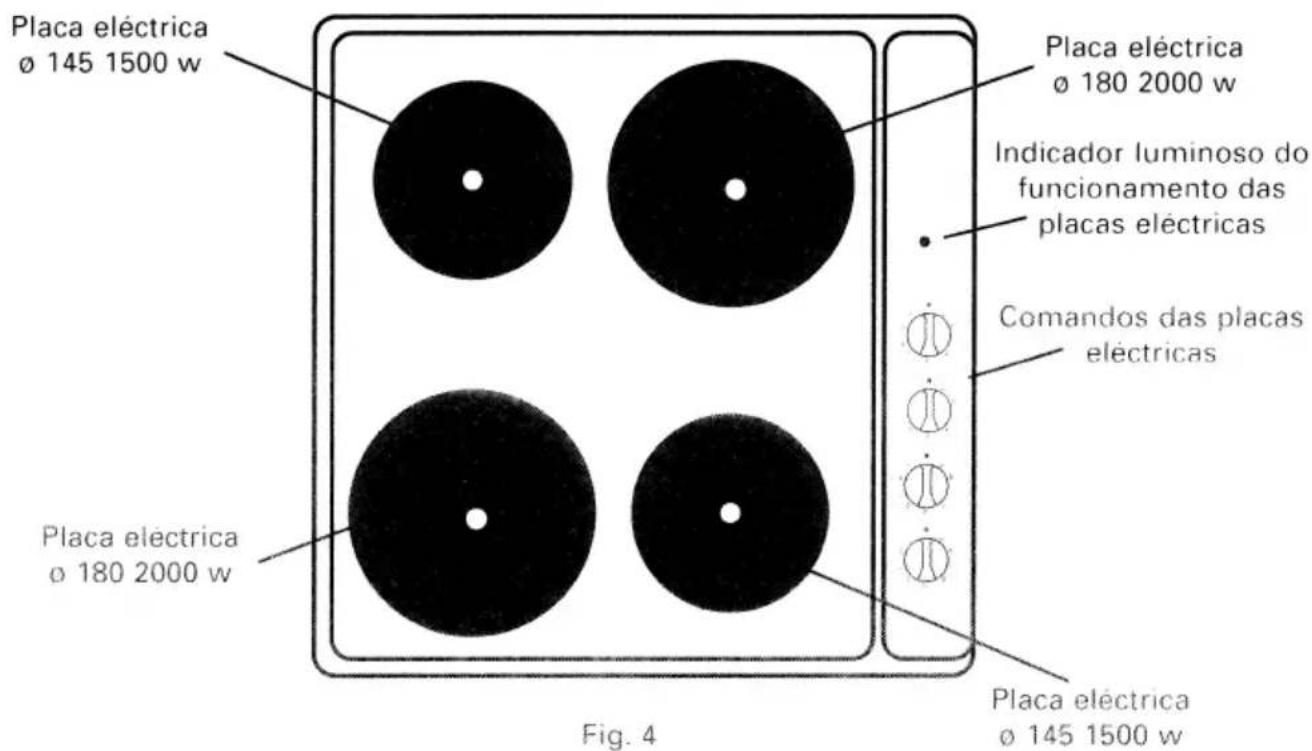

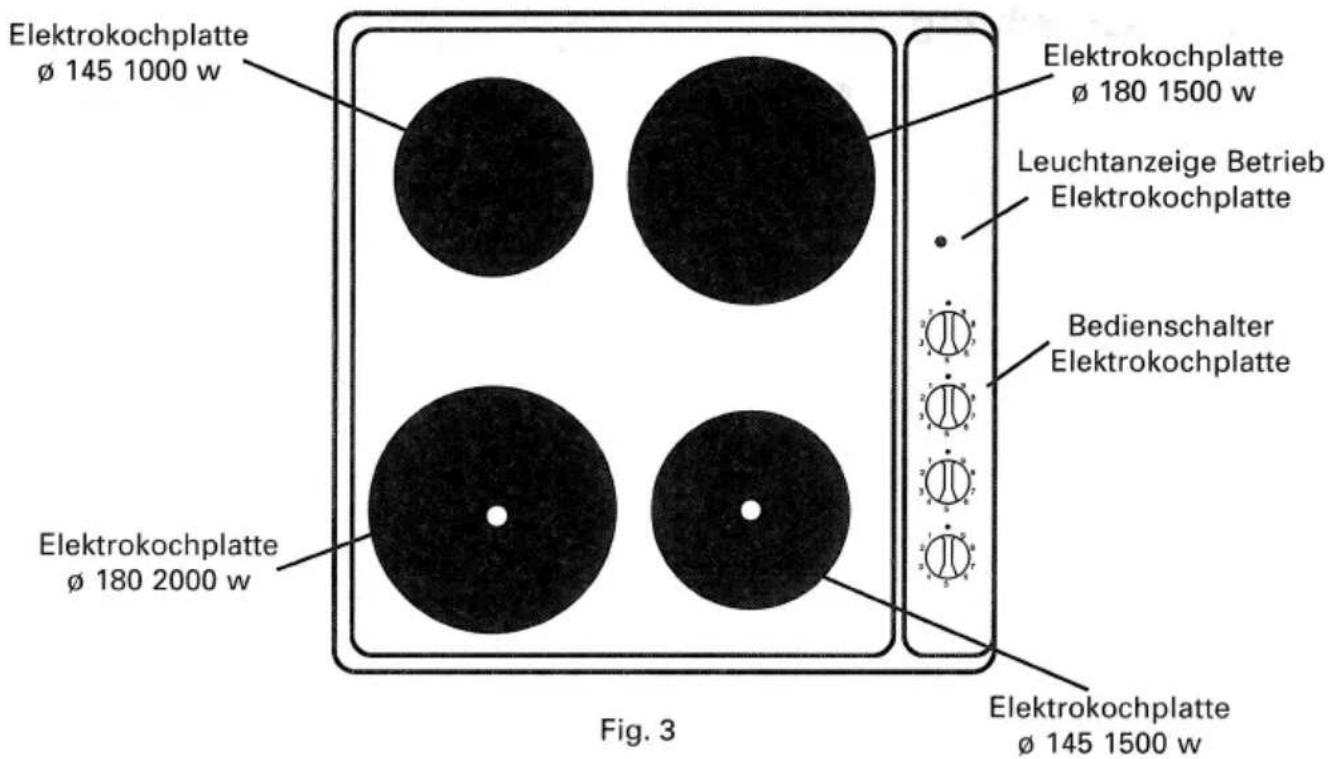

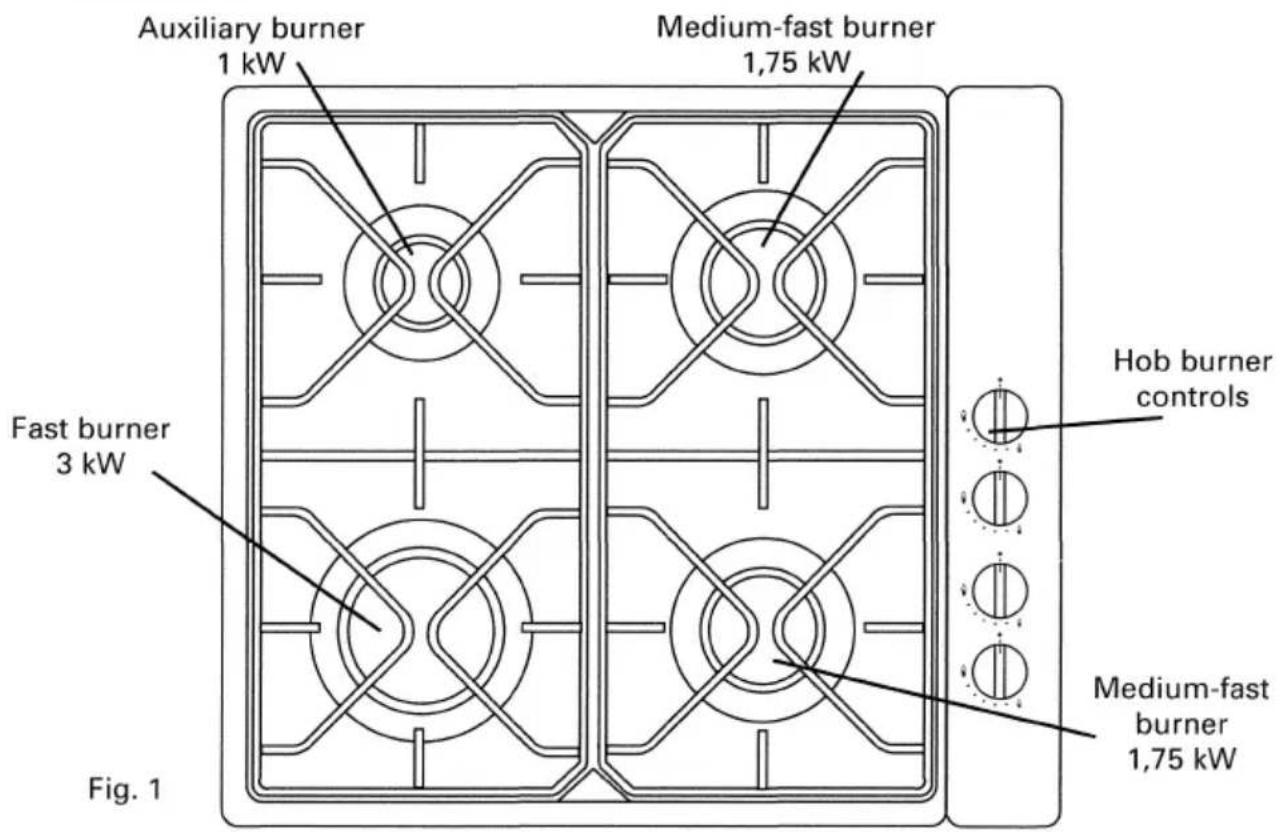

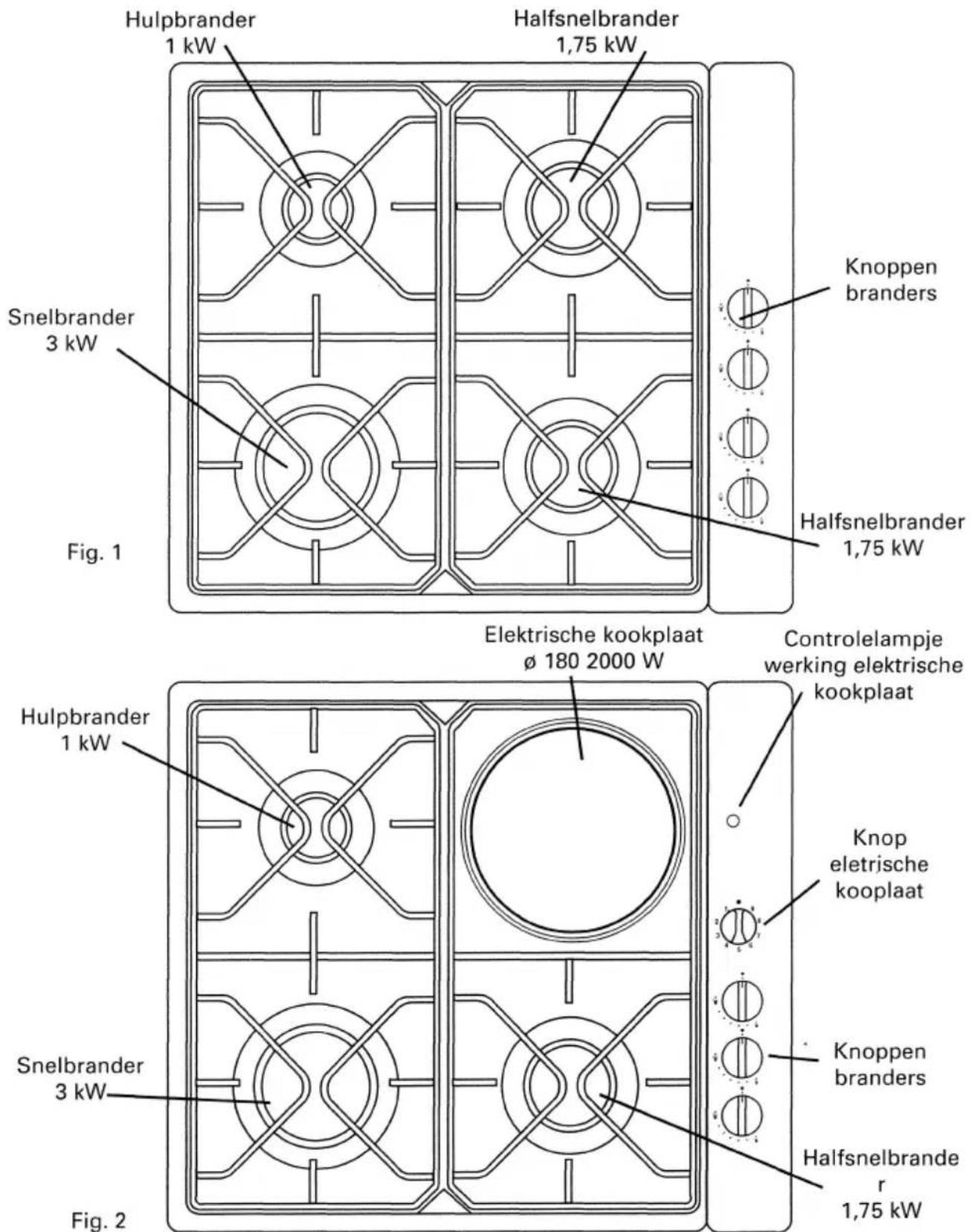

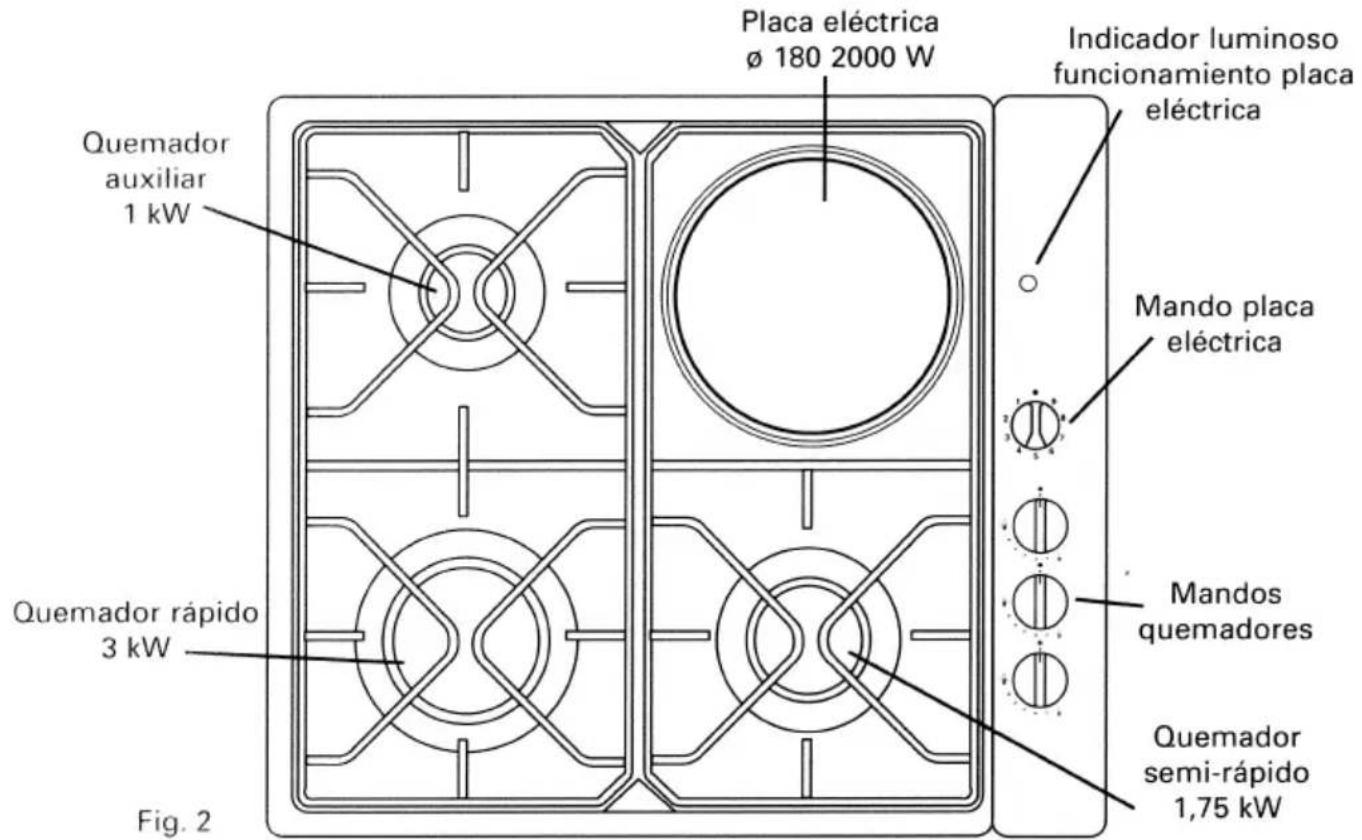

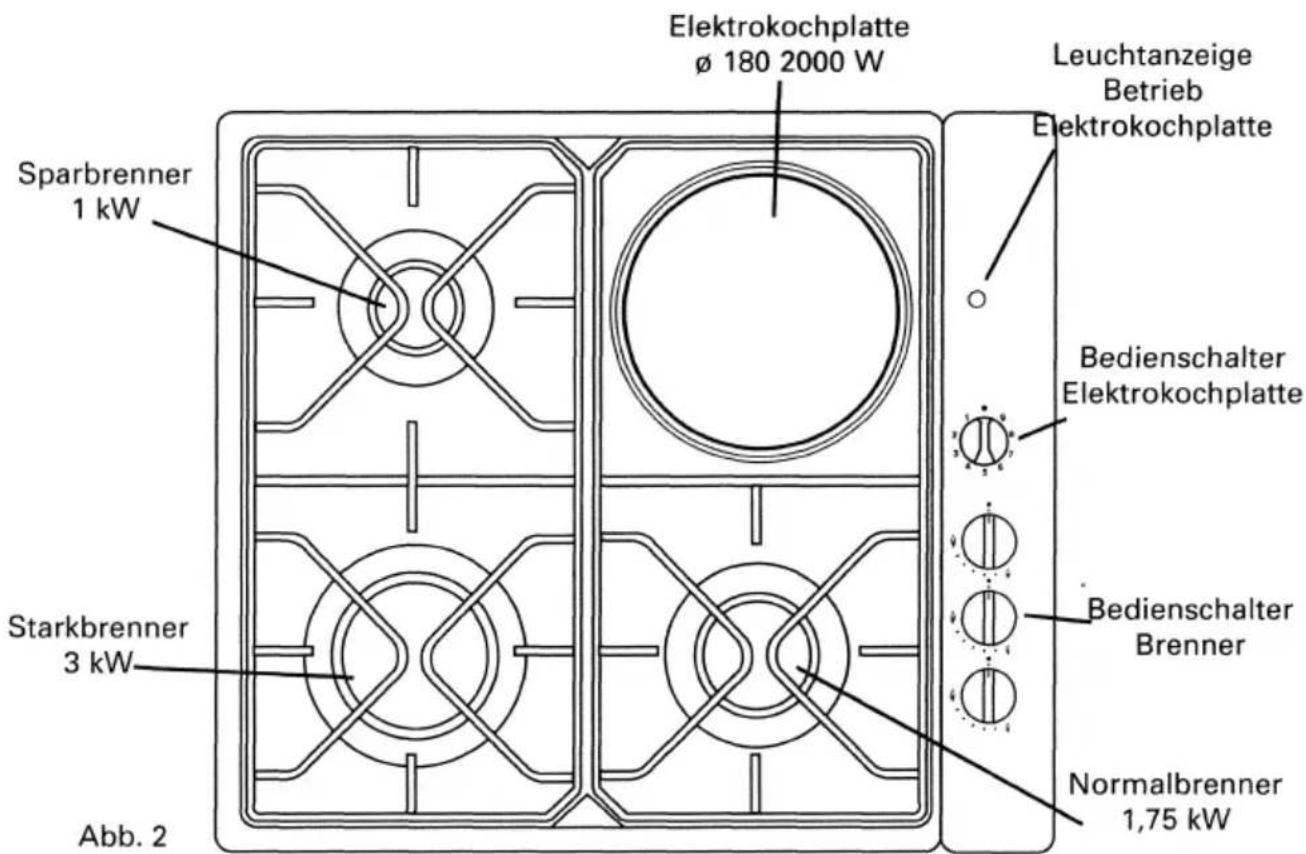

Így néz ki az új főzőlapja

Készülékleírás

A jelen utasítások különböző készülékekre vonatkoznak. Ezért kérjük,

annak megállapításához, hogy készüléke melyik modell, hogy megismerhesse annak különleges

tulajdonságait.

Így néz ki új főzőlapja

A főzőhelyen

Gázégő

A kezelőpanelen lévő minden egyes kezelőszerv jelöléssel rendelkezik az általa vezérelt égőről.

Gyújtóval ellátott gázégő

Az égő meggyújtásához nyomja meg a kívánt égő kezelőkapcsolóját, és fordítsa balra a gyújtóállásig. Tartsa a forgókapcsolót körülbelül 5 másodpercig a gyújtóállásban. A sikeres gyújtást egy "kattanó hang" jelzi. Ha a készülék nem gyullad be, ismételje meg a műveletet.

Szennyezett gyújtógyertyák esetén a gyújtási folyamat nem működhet megfelelően, ezért különös figyelmet kell fordítani a készülék tisztaságára. A gyújtógyertyákat rendszeres időközönként kis kefével kell megtisztítani, ügyelve arra, hogy ne sérüljenek meg.

A készülék kikapcsolásához fordítsa a kezelőkapcsolót jobbra a 0 állásba (5. ábra).

Gyújtóval és gyújtásbiztosítékkal ellátott gázégők

Ha készüléke égői biztonsági szelepekkel vannak felszerelve, ezek megakadályozzák a gázszivárgást az égők véletlen kialvása esetén. A készülék meggyújtásához nyomja meg a kívánt égő kezelőkapcsolóját, és fordítsa balra a gyújtóállásig. Tartsa a forgókapcsolót körülbelül 5 másodpercig a gyújtóállásban. A sikeres gyújtást egy "kattanó hang" jelzi.

Ha az égő a kezelőkapcsoló elengedésekor ismét kialszik, állítsa 0 állásba, és ismételje meg a műveletet, közben a kezelőkapcsolót kissé hosszabb ideig tartsa lenyomva a "nagy láng" állásban. A sikeres gyújtás után

beállítható a kívánt lángméret.

Szennyezett gyújtógyertyák esetén a gyújtási folyamat nem működhet megfelelően, ezért különös figyelmet kell fordítani a készülék tisztaságára. A gyújtógyertyákat rendszeres időközönként kis kefével kell megtisztítani, ügyelve arra, hogy ne sérüljenek meg.

A készülék kikapcsolásához forgassa a kezelőkapcsolót jobbra a 0 állásig (5. ábra).

Névleges hőterhelés

Sparbrenner	1 kW
Normalbrenner	1,75 kW
Starkbrenner	3 kW

Azok az égők, amelyekkel az Ön tűzhelye fel van szerelve, gyárilag megfelelően be vannak állítva. Emiatt, ha meghibásodást vagy rendellenességet észlel, forduljon ügyfélszolgálatunkhoz.

A gázkészülék használata során hő és pára keletkezik abban a helyiségben, ahol fel van állítva. Gondoskodni kell a konyha megfelelő szellőzéséről: hagyja nyitva a természetes szellőzést biztosító nyílásokat, vagy építsen be mechanikus szellőzőrendszert (elszívó).

A készülék folyamatos használata további szellőztetést tehet szükségessé, amelyet például egy ablak kinyitásával (huzat okozása nélkül) vagy a mechanikus szellőztetés teljesítményének növelésével (ha a konyhája rendelkezik ilyennel) érhet el.

Az edények kiválasztása és elhelyezése

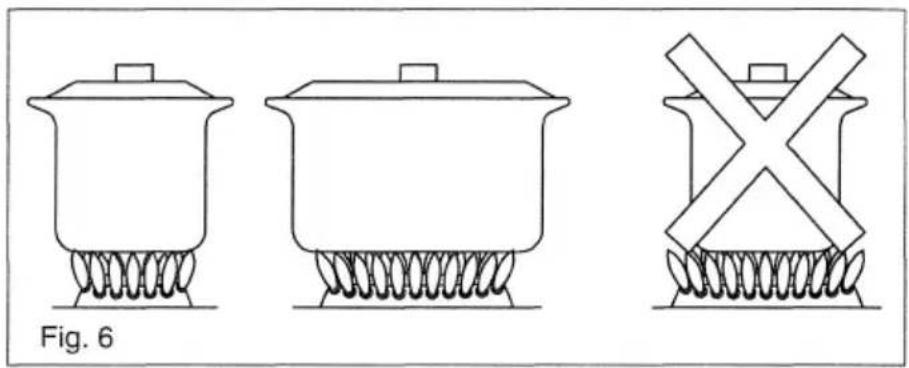

A kívánt edényt mindig az égő közepére, a főzőlapra kell helyezni.

A főzőhelyen

Az edény átmérőjét a főzőlap égőjének megfelelően kell megválasztani.

Az optimális főzési eredmény érdekében ügyeljen arra, hogy a láng ne csapjon át az edény oldalán. Ezzel egyidejűleg elkerülhető a túlzott gázfogyasztás is. (6. ábra)

	ø des Kochgefässes (mm)
Brenner	MINIMUM	MAXIMUM
Sparbrenner (1 kW)	100	120
Normalbrenner (1,75 kW)	120	240
Starkbrenner (3 kW)	220	260

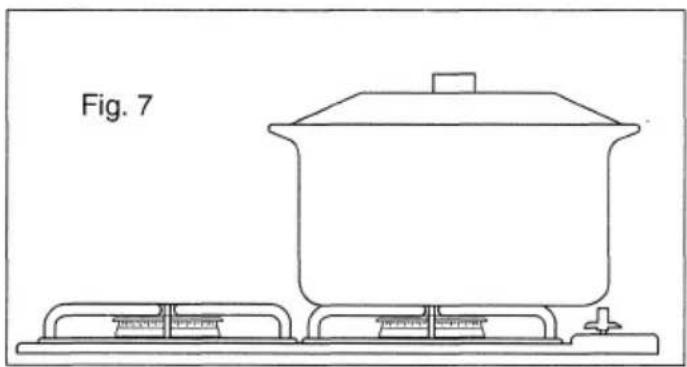

Ezenkívül ne használjon nagy átmérőjű edényeket a kezelőkapcsolók közelében lévő égőkön, mert érintkezhetnek a kapcsolókkal, ami a hőmérséklet emelkedését okozhatja ezen a területen, és károsodáshoz vezethet. (7. ábra)

Elektromos főzőlapok

A főzőlap kivitelétől függően elektromos főzőlapokkal van felszerelve, amelyek vagy fokozatmentesen szabályozhatók, vagy hat különböző állású kapcsolóval vezérelhetők. A készülék első üzembe helyezése előtt a főzőlapokat mindkét esetben külön-külön körülbelül 5 percig fel kell melegíteni. Ehhez a készüléket a legmagasabb fokozatra kell állítani, és az első felmelegítés során ne helyezzen edényt a főzőlapokra. Teljesen normális, hogy ekkor füst keletkezik és kellemetlen szag áramlik ki. Az első felmelegítést kivéve a főzőlapokat semmiképpen sem szabad edény nélkül melegíteni. Csak olyan edényeket használjon, amelyeknek lapos, vastag aljuk van, és méretükben megfelelnek az adott főzőlapnak (8. ábra). Ilyen módon

a főzési idő és az energiafogyasztás jelentősen csökkenthető.

Gyárilag ajánlott a kezelőkapcsolót a maximális állásba hozni, majd a főzendő ételek állapotától és mennyiségétől függően később az egyik középső állásra visszakapcsolni.

A főzőlap hőtárolásának köszönhetően a főzés befejezése előtt rövid idővel kikapcsolható, hogy energiát takarítson meg. A tárolt hőnek köszönhetően a lap egyenletesen főz tovább.

Lehetőség szerint kerülje el a folyadékok túlfolyását a főzőlapra, valamint a nedves edényekkel való főzést.

Fokozatmentesen állítható elektromos főzőlapok

Ezek a főzőlapok fokozatmentesen szabályozhatók, így lehetősége van a főzési folyamathoz szükséges teljesítmény beállítására.

A főzési mód, a főzendő élelmiszer mennyisége, valamint az alábbi táblázat figyelembevételével a kezelőkapcsolót balra kell forgatni a megfelelő állásba (9. ábra). A működésjelző lámpa világítani kezd. A főzőlap kikapcsolásához a kezelőkapcsolót a 0 állásba kell forgatni, ekkor a jelzőlámpa kialszik.

Fokozat

Schmelzen: Schokolade, Butter, Gelatine	1-2
Kochen von: Reis, Béchammelsoße, Ragout	4-5
Kochen von: Kartoffeln, Teigwaren, Gemüse	4-5
Dünsten von: Schmorfleisch, Wickelbraten	4-5
Dämpfen von: Fisch	5
Erwärmen und Warmhalten von vorgekochten Gerichten	2-3-4-5
Braten: Paniertes, Beefsteak, Omelett	6-7-8
Kochen und bräunen:	9

A következő esetekben a beállítást valamivel magasabbra kell venni:

• Nagy mennyiségű folyadék
• Bonyolult ételek
• Főzés lefedetlen edényekkel

A főzőhelyen

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú kapcsoló vezérli, amely hat különböző teljesítményértéknek felel meg (10. ábra).

6. fokozat: Legnagyobb láng.

1. fokozat: Legkisebb láng.

Tájékoztatásul az alábbi értékeket ajánljuk:

1-es és 2-es állás: Melegítés.

3-as és 4-es állás: Erős melegítés és főzés.

5-ös és 6-os állás: Fritőz.

A tűzhely ápolása

Tisztítás és karbantartás

A tisztítást mindig kihűlt készüléken végezze.

Rácsok

A kihűlt rácsok tisztításához használjon szivacsot, vizet és szappant. Semmiképpen ne használjon súrolószert vagy éles tárgyakat.

A rövid méreteknek köszönhetően akár mosogatógépben is tisztíthatók.

Gázégők

A gázégők tisztán tartásához rendszeres időközönként a következőképpen tisztítsa őket: mártsa szappanos vízbe, és nem fémes kefével tisztítsa, hogy a lyukak és réseket mindig teljesen szabadon tartsa, így biztosítva a megfelelő lángot. Újbóli használat előtt az égőket alaposan szárítsa meg. Győződjön meg arról, hogy a fedősapkák megfelelően illeszkednek az égő alapjára (11. ábra).

Elektromos főzőlapok

Ajánlott a kifolyt folyadékot nedves ruhával feltörölni, és a főzőlapokat rövid bekapcsolással megszárítani. Semmiképpen ne használjon éles tárgyakat, például fém szivacsot, kést stb. a megszáradt ételmaradékok eltávolításához.

Lehetőség szerint a lap felülete ne érintkezzen sóval. Ha mégis

Ha az intenzív használat során a felvitt védőréteg lekopott, néhány csepp olajat vagy más, megfelelő ápolószert kell a főzőlapokra dörzsölni. Súrolószereket nem szabad használni.

A fémgyűrű használat közben sárgás elszíneződést kap, ami teljesen normális. Szokványos fémtisztítóval tisztítható.

Általános ápolás

Ha egy kapcsoló nehezen mozog, ne erőltesse. A javításhoz azonnal hívja az ügyfélszolgálatot, hogy megjavítsák vagy kicseréljék.

A zománc, üveg, alumínium vagy acél részek ápolásához szivacsot és szappanos vizet használjon kihűlt készüléknél. Semmiképpen ne használjon mosogatószert vagy súrolószivacsot, mert ezek megkarcolnák a zománcot. Ügyeljen arra, hogy a savas folyadékokat (citromlé, ecet stb.) a lehető leghamarabb távolítsa el a zománcról. Acélfelületek esetén speciális acéltisztító szerek használatát ajánljuk. A szert nedves ruhával vagy közvetlenül a tisztítandó felületre kell felvinni, majd puha ruhával vagy törlőkendővel fényesre kell dörzsölni.

Beépítési és beállítási útmutató

Méretek

Mielőtt hozzákezdene a beépítési munkálatokhoz, ellenőrizze a konyhája méreteit, valamint a konyhabútorban a készülék befogadására szolgáló nyílás méreteit. A méretek mindhárom készüléktípusnál azonosak (gázkészülékek, vegyes készülékek és elektromos készülékek) (12., 13. ábra).

Ezek a készülékek a gázkészülékekre vonatkozó EN 30-1 szabvány 3. osztálya és az elektromos háztartási készülékekre vonatkozó EN 60.335-2-6 szabvány "X" besorolása szerint építhetők be a konyhabútorba (12., 13. ábra).

Csak saját légkeringetéssel rendelkező beépíthető sütők fölé telepítse ezt a készüléket.

Gázcsatlakozás

A telepítéssel, beállítással és más gázfajtára való átállítással kapcsolatos minden munkát kizárólag erre kiképzett, ügyfélszolgálatunkhoz tartozó szakemberek végezhetnek, a gázszolgáltatók mindenkori érvényes rendelkezéseinek és előírásainak betartásával.

Mielőtt a készüléket a hálózatra csatlakoztatná, ellenőrizni kell, hogy a készülék alkalmas-e a betáplálandó gázfajtára. Gyárilag tűzhelyeink az adattáblán feltüntetett gázfajtára való csatlakozásra vannak előkészítve.

A telepítési helynek megfelelő szellőzéssel kell rendelkeznie, hogy az

égéstermékek a szabadba távozhassanak.

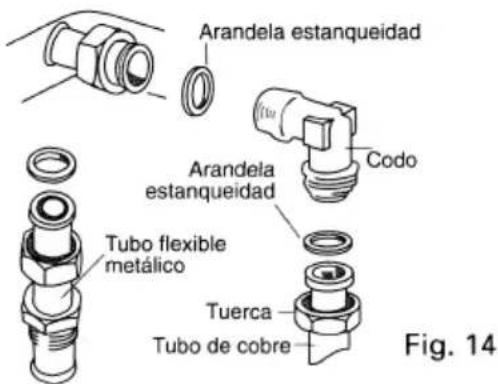

A gázbemeneti gyűjtőcső vége 1/2" menetes csőkanyarral rendelkezik.

A csőkanyarra szerelt tömítéssel a következőket érjük el:

- Merev csatlakozás. A készülékhez mellékelt rézcsővel, anyával és tömítőgyűrűvel történik (14. ábra).

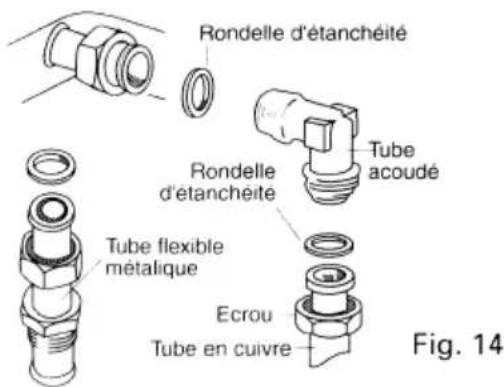

- A csatlakozás fémtömlővel történik (14. ábra). Ebben az esetben kerülni kell a tömlő érintkezését a beépített egység mozgó részeivel (például fiókkal), valamint az olyan helyeken való átvezetést, amelyek könnyen eltömődhetnek.

Mindkét csatlakozási módnál ügyelni kell arra, hogy a gyárilag beállított csőkanyar pozíciója ne változzon.

Mindkét esetben túláramvédő szelepet kell beépíteni, amely a készülék és a gázvezeték között helyezkedik el, és hozzáférhetőnek kell lennie.

Elektromos csatlakoztatás

Az adattábla segítségével ellenőrizni kell a feszültséget és az összteljesítményt.

A készüléket szabályszerűen földelni kell.

Az elektromos csatlakoztatást szakképzett szerelőnek kell elvégeznie, aki köteles meggyőződni arról, hogy a csatlakoztatás az adott országban érvényes előírásoknak megfelelően történt. Ezenkívül be kell tartani az illetékes áramszolgáltató előírásait is.

A szokásos biztonsági előírások betartása érdekében a szerelőnek egy minden pólusra kiterjedő megszakító kapcsolót kell beépítenie, amelynek érintkezőnyílása legalább 3 mm. Ha a csatlakoztatás dugaszolóaljzaton keresztül történik, ennek a kapcsolónak a felszerelése nem szükséges, ha a

Beépítési és beállítási utasítások

készülék használója akadálytalanul hozzáfér a dugaszolóaljzathoz.

A dugaszolóaljzattal ellátott készülékek csak szabályosan beépített és földelt dugaszolóaljzathoz csatlakoztathatók.

Ha a nem megfelelő földelés miatt baleset történik, a gyártó minden felelősséget elutasít.

A főzőlap teljes elektromos szerelése az érintkezősoron keresztül történik, amely a készülék alsó, hátsó részében található, és egy fedél védi.

A csatlakoztatáshoz

Vegyen egy csavarhúzót, és oldja ki a kapcsolótábla védőfedelének két csavarját (15. ábra). A főzőlap 220–230 V kétfázisú csatlakozásra előkészítve érkezik.

A négy főzőlapos kivitelnél (16. ábra) a csatlakoztatást más módon kell elvégezni; ehhez a csatlakozódobozon található utasítások szerint kell áthidalni a csatlakozósort (17. ábra).

A szerelés során először a földelőkábelt kell csatlakoztatni, amelyet szétszereléskor utoljára kell leválasztani. Csere esetén figyelembe kell venni a keresztmetszetet és a kábel típusát. A készülék csatlakoztatásához H05RR-F típusú vagy azzal egyenértékű hálózati kábelt kell használni.

Gerätetyp	Kabelquerschnitt	Sicherung (amp)
GASGERÄT	3 × 0,75 mm2	2
KOMBIGERÄT	3 × 1,5 mm2	10
ELEKTROGERÄT	3 × 2,5 mm2	25

A készülék beépítése a bútorba

A kijelölt helyen a 13. ábrának megfelelő nyílást kell készíteni, amely megfelel a főzőlap méreteinek.

A vágott élek védelme

A konyhabútorok készítéséhez használt rétegelt lemez viszonylag gyorsan megduzzadhat, ha védtelenül nedvesség éri. Ezért a készített nyílás éleit speciális ragasztóval kell lezárni, hogy megvédje őket a gőz vagy a kondenzvíz hatásaitól, amelyek a munkalap alatt felgyülemlhetnek.

A főzőlap beépítése

A 6 darab "A" jelű kapcsot a 18. ábrának megfelelően kell a vágott élre rögzíteni. Ügyeljen arra, hogy a kapcsok alsó éle a bútor felső élével azonos magasságban legyen.

Megjegyzés: Gránit vagy márvány munkalap esetén a következőképpen járjon el: használjon tipliket vagy hüvelyeket a rögzítőcsavarok fogadásához, vagy rögzítse az említett kapcsokat speciális ragasztóval. Ehhez olyan ragasztót kell használni, amely biztosítja a fém és a kő közötti kötést. Szükség esetén a főzőlapot egyszerűen felfelé nyomva lehet eltávolítani.

A mellékelt öntapadó tömítést "B" a főzőlap alsó szélére kell felhelyezni (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza a folyadékok áthatolását.

A főzőlap ezután behelyezhető a készített nyílásba. Egyszerre kell a végeinél lenyomni, hogy a rugókban lévő hornyok beakadjanak. Végül ellenőrizze, hogy a főzőlap a teljes kerületén megfelelően felfekszik-e.

Beépítési javaslatok

A tűzhely közvetlen közelében lévő munkafelületnek tűzálló anyagból kell készülnie. Mind a bevont felületeknek, mind az itt használt ragasztónak hőállónak kell lenniük, hogy elkerüljük a későbbi károsodásokat. Ezenkívül be kell tartani a hátsó és oldalfalakhoz előírt biztonsági távolságokat a 13. ábra szerint. A készülék alatti megfelelő légáramlás biztosítása érdekében legalább 10 cm távolságot kell tartani a legközelebbi, alatta lévő fióktól, közbenső faltól vagy sütőtől.

Telepítési és beállítási utasítások

hőállónak kell lenniük, hogy elkerüljük a későbbi károsodásokat. Ezenkívül be kell tartani a hátsó és oldalfalakhoz előírt biztonsági távolságokat a 13. ábra szerint. A készülék alatti megfelelő légáramlás biztosítása érdekében legalább 10 cm távolságot kell tartani a legközelebbi, alatta lévő fióktól, közbenső faltól vagy sütőtől.

Ez a készülék nincs elszívóberendezéshez csatlakoztatva. Emiatt elengedhetetlen, hogy a telepítési hely megfelelő szellőzési lehetőségekkel rendelkezzen. Továbbá az égés során keletkező gázokat ki kell vezetni a szabadba. A készülék folyamatos használata esetén előfordulhat, hogy további szellőztetési lehetőségekre van szükség. Ilyenkor például ablakot kell nyitni, vagy további szellőztetőberendezést kell használni. Ha van szellőztetőberendezés (például elszívóernyő), annak legalább 650 mm távolságra kell lennie a tűzhelytől.

A gázfajta cseréjének eljárása

A másik gázfajtához való átállítással kapcsolatos minden munkát kizárólag erre kiképzett, ügyfélszolgálatunkhoz tartozó szakemberek végezhetik, a gázszolgáltatók mindenkori érvényes előírásainak és szabályzatainak betartásával.

Fontos: A megfelelő munkalépések elvégzése előtt a készülék gáz- és áramellátását meg kell szakítani.

A főzőlap az adattáblán feltüntetett gázfajtához való csatlakozásra van előkészítve.

Az érvényes nemzeti jogszabályoktól függően (lásd az adattáblát) a készülék

más gázfajtákhoz igazítható. Ehhez a következő lépéseket kell elvégezni:

a) Az égők fúvókáinak cseréje

1. Távolítsa el a rácsokat, a fedeleket és az égőtesteket. 2. Az égő alján lévő fúvókákat egyenként csavarja ki egy 7 mm-es csőkulccsal (19. ábra). 3. Szerelje be a kívánt gázfajtának megfelelő fúvókákat a típus táblázat szerint (lásd az 1. táblázatot), és húzza meg ütközésig a tömítettség biztosítása érdekében. A munkalépések befejezése után helyezze vissza az égőket és a rácsokat.

b) Az égők csapjainak minimális fogyasztásának beállítása

1. Hozza a csapokat minimális állásba. 2. Szerelje le a csapok kezelőelemeit. 3. A kezelőelemek levételekor keletkező nyíláson keresztül hozzáfér az elülső csaphoz, ahol az átállító beállítócsavar található (19., 20. ábra). Propán- és butángáz esetén a csavart ütközésig kell meghúzni. Földgáz esetén a csavart (balra) addig kell forgatni, amíg az égő megfelelő gázkimenetét meg nem találja, így a láng maximális állásban sem alszik el, sem nem húz vissza.

Gyújtásbiztosítékkal rendelkező készülékek

Ha a főzőlap biztonsági szelepekkel van felszerelve, a következő műveleteket kell elvégezni a kisebb fogyasztás érdekében:

1. Távolítsa el a rácsokat, a fedeleket és az égőtesteket.
2. Távolítsa el a főzőlap felületét. Az átállítás elvégzéséhez ki kell venni a gyújtórendszert.
3. Propán- és butángáz esetén a csavart ütközésig meg kell húzni. Földgáz esetén a csavart (balra) addig kell forgatni, amíg az égő megfelelő gázkimenete meg nem található, így a

Szerelési és beállítási utasítások

láng az égő maximális állásában sem alszik el, sem nem ugrik vissza. (22. ábra)

1. Szerelje vissza az összes korábban eltávolított alkatrészt.

Megjegyzés: A csapszárat a serpenyőtartóban nem szabad kicserélni. Mindig a teljes csapot cserélje ki.

Ezen munkalépések elvégzése után a különböző alkatrészeket vissza kell helyezni.

c) Helyezze el a megfelelő matricát a gázfajtára vonatkozó adatokkal, amelyre a készüléket átállították, az adattábla közelében.

Ezeknél az égőknél a primer levegőt nem kell szabályozni.

TABELLE 1BRENNEREIGENSCHAFTEN
Das Gerät darf nur an die auf dem Typenschild angegebene Gasart angeschlossen werden			GASART	G-30 BUTAN	G-31 PROPAN	G-20 ERDGAS
Nutzdruck			mbar	28	37	20
Stark-brenner	Injektormarkierung			85	85	116
	Verbrauch (Hs)	Nennverbrauch Minimumverbrauch	kW	3 ≤ 0,6	3 ≤ 0,6	3 ≤ 0,5
	Durchflußmenge bei 15°C 1.013 mbar		m3/h g/h	- 218	- 214	0,285 -
Normal brenner	Injektormarkierung			65	65	97
	Verbrauch (Hs)	Nennverbrauch Minimumverbrauch	kW	1,75 ≤ 0,35	1,75 ≤ 0,35	1,75 ≤ 0,29
	Durchflußmenge bei 15°C 1.013 mbar		m3/h g/h	- 127	- 124	0,166
Spar-brenner	Injektormarkierung			50	50	72
	Verbrauch (Hs)	Nennverbrauch Minimumverbrauch	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Durchflußmenge bei 15°C 1.013 mbar		m3/h g/h	- 72	- 71	0,095 --

Ha valami nem működik...

Nem minden felmerülő probléma esetén szükséges a vevőszolgálathoz fordulni. Sok esetben Ön is orvosolhatja a hibát. Az alábbi táblázat néhány tanácsot ad ezzel kapcsolatban.

Fontos megjegyzés:

A gáz- és elektromos működési rendszereken csak a vevőszolgálathoz tartozó szakember végezhet munkát.

Fehler	Mögliche Ursache	Abhilfe
Die elektrische Betriebsart ist gestört	Sicherung defekt	Sicherung im Sicherungskasten überprüfen und gegebenenfalls austauschen.
Die Elektrozündung funktioniert nicht ordnungsgemäß	Möglicherweise befinden sich Lebensmittel- oder Reinigungsmittelreste zwischen der Kerze und dem Brenner.	Der zwischen Kerze und Brenner befindliche Raum muß sorgfältig gesäubert werden.
Die Brennerflamme ist ungleichmäßig	Die verschiedenen, zum Brenner gehörenden Bauteile sind nicht richtig eingesetzt worden.	Die verschiedenen Bauteile ordnungsgemäß zusammensetzen.
Der Gasfluß scheint nicht normal zu sein oder Gas tritt aus	-Der Gasdurchlauf ist gesperrt, da möglicherweise die Zwischenhähne geschlossen sind.-Bei Verwendung von Gasflaschen ist diese möglicherweise leer.	-Die Zwischenhähne gegebenenfalls öffnen.-Die leere Gasflasche durch eine volle ersetzen.
Im Herdbereich ist Gasgeruch wahrzunehmen	-Einer der Hähne befindet sich in Offenstellung.-Der Zufuhrschlauch befindet sich nicht in ordnungsgemäßem Zustand.-Möglicher Gasaustritt an der Gasflaschenankopplung.	-Hähne entsprechend überprüfen.-Der Schlauch muß ausgewechselt werden.-Die Ankopplung überprüfen.
Die Sicherheitsvorrichtungen der Brenner funktionieren nicht ordnungsgemäß	-Die Ausgangsöffnungen für den Gasaustritt an den Brennern sind verschmutzt.	-Die Ausgangsöffnungen für den Gasaustritt an den Brennern gründlich reinigen.

Ha felveheti a kapcsolatot ügyfélszolgálatunkkal, kérjük, mindig adja meg a következő adatokat:

E-Nr

FD

Ezek az adatok a készülék típuscímkéjén találhatók.

Garanciafeltételek

A készülékre érvényes garanciafeltételek azok, amelyeket a képviseletünk az adott országban, ahol a készüléket vásárolták, megállapított. Ha szeretné, a szakkereskedő, akitől a készüléket vásárolta, szívesen elmagyarázza az egyes feltételeket és rendelkezéseket. Minden

esetben a garancia igénybevételekor be kell mutatni a vásárlást igazoló bizonylatot.

A változtatások jogát fenntartjuk.

Tartalom

Oldal

Fontos 18

Mit tegyen a csomagolással és a régi készülékekkel 18

Az új készülék csatlakoztatása előtt 18

Biztonsági utasítások 18

Mit tehet a készülék károsodásának elkerülése érdekében.... 19

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Ez az Ön új főzőlapja

A készülék leírása

Főzés a főzőlapon

Gázégők

A megfelelő főzőedények kiválasztása és használata

Elektromos főzőzónák

Vigyázzon a főzőlapjára

Tisztítás és karbantartás

UTASÍTÁSOK A SZERELŐ SZÁMÁRA

Előírások és telepítési utasítások

Méretek

Gázcsatlakozás

Elektromos csatlakoztatás

A főzőlap beépítése a konyhabútor munkalapjába

A különböző gáztípusra való átállítás során elvégzendő műveletek 27

Mi történik, ha valami nem működik? 29

A garancia feltételei.... 29

Fontos

Mit tegyen a csomagolással és a régi készülékekkel

- Kérjük, gondoskodjon arról, hogy a csomagolást úgy helyezze el, hogy az ne károsítsa a környezetet. Ezek a termékek hatékony csomagolást igényelnek a szállítás során történő védelem érdekében. Az általunk használt csomagolás azonban a lehető legminimálisabbra van korlátozva, hogy megvédje a készülékeket. A csomagolásban felhasznált összes anyag nem szennyező és teljes mértékben újrahasznosítható.

Későbbi feldolgozásuk és újrafelhasználásuk révén megtakarítás érhető el a nyersanyagokban, miközben csökken a keletkező szemét mennyisége.

- A régi készülék ártalmatlanítása előtt kérjük, gondoskodjon arról, hogy az működésképtelenné váljon. Ezután keressen fel egy újrahasznosítható anyagok gyűjtőhelyét, amely elvégzi az ártalmatlanítást. A helyi önkormányzat tájékoztatja Önt a legközelebbi gyűjtőhely helyéről.

Az új készülék csatlakoztatása előtt

• Mielőtt használatba venné új készülékét, kérjük, figyelmesen olvassa el a Használati útmutatót. Ez fontos biztonsági információkat, valamint a használatra és karbantartásra vonatkozó utasításokat tartalmaz.
• A következő utasítások csak azokban az országokban érvényesek, amelyeknek a szimbólumai megtalálhatók a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor a műszaki utasításokhoz kell fordulni, amelyek megadják a szükséges utasításokat a készüléknek az adott ország használati feltételeihez való módosításához.
• A készülék csatlakoztatása előtt ellenőrizze, hogy be van-e állítva a szállítandó gáztípusnak megfelelően.
• Elengedhetetlen, hogy a készüléket olyan helyen telepítsék, ahol biztosított a kötelező szellőzés.
• Nem tanácsos a készüléket olyan helyre telepíteni, ahol erős huzat van, mert az égők kialudhatnak.
• Ez a készülék a típuscímkén feltüntetett gáztípushoz van beállítva. Biztonsági okokból és a hivatalos előírások betartása érdekében a telepítést és a gázátalakítást hivatalosan engedéllyel rendelkező szakemberrel végeztesse el.
• Ne nyúljon a készülék belsejéhez. Ha erre mégis szükség van, forduljon a Műszaki Segélyszolgálathoz. • Ezek a készülékek magas hőmérsékletet érnek el. Kérjük, legyen óvatos.
• Őrizze meg ezt a Használati és Szerelési útmutatót, hogy a készülékkel együtt átadhassa, ha a tulajdonos személye megváltozik.
• Ne működtesse a készüléket, ha az sérült.

Biztonsági utasítások

• Az elektromos és gázcsatlakoztatást csak arra feljogosított személy végezheti.
• A készüléket kötelező földelni. Ha a készülék nem megfelelő földelése miatt baleset történik, semmilyen felelősséget nem vállalunk.
• A főző- és fűtőfelületek működés közben felforrósodnak. Tartsa távol a gyermekeket.
• Az elektromos kábelek nem érintkezhetnek a főzőlap felforrósodó részeivel. Az elektromos tápvezetéket rögzíteni kell a konyhabútorhoz, hogy ne érintkezzen a sütő forró részeivel.
• Ezt a készüléket kizárólag főzésre szabad használni, soha ne használja fűtésre. • A túlhevült olaj és zsír könnyen meggyulladhat. Ezért, ha olajjal vagy zsírral készít ételt, például sült krumplit, ne hagyja felügyelet nélkül a főzőlapot.

Fontos

• Meghibásodás esetén zárja el a gáz- és áramellátást. A javítást a Műszaki Segélyszolgálattal végeztesse el. - A kuktafazekakat felügyelet alatt kell tartani, amíg el nem érik a kívánt nyomást. Fordítsa a szabályozógombot maximális állásba, majd (a kuktafazék gyártójának utasításait követve) állítsa alacsonyabb fokozatra. - Ne használjon deformált aljú edényeket, amelyek instabilak az égőkön és a főzőlapokon, mert véletlenül felborulhatnak. - Mivel a készülék alsó része működés közben felforrósodhat, ajánlott minél nagyobb szellőzőteret hagyni a készülék alja és az alatta lévő fiók vagy válaszfal között.

- Ha fiók fölé szereli, győződjön meg arról, hogy a fiók nem éghető anyagból készült, és hogy nem tárolnak benne éghető tárgyakat.

Mit tehet a készülék károsodásának elkerülése érdekében

- Pontosan kövesse a jelen könyvben található utasításokat.

Ez az Ön új főzőlapja

A készülék leírása

Ezek az utasítások több különböző modellre vonatkoznak. Kérjük, ellenőrizze a modelljét, hogy megtudja, mely jellemzők vonatkoznak rá.

Ez az Ön új főzőlapja

Főzés a főzőlapon

Gázégők

A kezelőpanelen minden égőszabályzó gomb meg van jelölve az általa vezérelt égő helyzetével.

Elektromos gyújtású gázégők

Egy égő meggyújtásához nyomja be a kiválasztott égő szabályzó gombját, és fordítsa balra a gyújtási állásba. Tartsa benyomva a gombot, amíg az égő lángra nem kap. A gyújtást kattanó hang jelzi. Ha az égő nem gyullad meg, ismételje meg a műveletet.

Elektromos gyújtású és biztonsági szelepes gázégők

Ha a főzőlap égői biztonsági szeleppel vannak felszerelve (amelyek elzárják a gázáramlást, ha a láng véletlenül kialszik), az égők úgy gyújthatók meg, hogy benyomja a kiválasztott égő szabályzó gombját, és balra fordítja a gyújtási állásba. Tartsa benyomva a gombot körülbelül 5 másodpercig az égő meggyulladása után. A gyújtást kattanó hang jelzi.

Ha az égő kialszik, amikor elengedi a gombot, fordítsa a 0 állásba, és ismételje meg a műveletet, de ezúttal, ha az égő meggyulladt, tartsa benyomva a gombot még hosszabb ideig a nagy láng állásában. Miután meggyulladt, állítsa be a lángot a szabályzó gomb elfordításával.

Ha a gyújtók piszkosak, a gyújtás nem fog megfelelően működni. Ezért ajánlott a készüléket nagyon tisztán tartani. Használjon kis kefét a tisztításhoz, figyelembe véve, hogy a gyújtók nem érhetik semmilyen erős ütést.

Az égő eloltásához fordítsa a gombot jobbra, amíg el nem éri a 0 állást (5. ábra).

Névleges hőteljesítmény

Auxiliary Burner	1.0 kW
Medium-Fast Burner	1.75 kW
Fast Burner	3.0 kW

A tűzhely összes égője a gyárból való kiszállítás előtt megfelelően be van állítva. Ezért, ha bármilyen rendellenességet észlel, forduljon műszaki segélyszolgálatunkhoz.

A gáztűzhely használata hőt és nedvességet termel a helyiségben, ahol felszerelésre került. Gondoskodjon a konyha megfelelő szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (mechanikus elszívó).

A készülék hosszan tartó, intenzív használata további szellőztetést igényelhet, például nyisson ablakot (huzat nélkül), vagy növelje a mechanikus szellőztetés teljesítményét, ha van ilyen.

A megfelelő főzőedények kiválasztása és használata

Mindig az égő közepére helyezze az edényt.

Válasszon az égőnek megfelelő átmérőjű, lapos aljú edényt.

A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne érjen túl az edény alján, ezzel elkerülve a túlzott gázfogyasztást (6. ábra).

Burner	Minimumø of pan	Maximumø of pan
Auxiliary (1kW)	100 mm	120 mm
Medium-fast (1,75kW)	120 mm	240 mm
Fast (3kW)	220 mm	260 mm

Kerülje a nagyon nagy edények használatát a kezelőszervek közelében lévő égőkön, mert ha rájuk helyezi őket, érintkezhetnek a kezelőszervekkel, vagy olyan közel lehetnek hozzájuk (7. ábra), hogy a hőmérséklet emelkedése kárt okozhat.

Elektromos főzőlap

A tűzhely modelljétől függően az elektromos főzőlapok lehetnek fokozatmentesen szabályozhatóak vagy hatállású forgógombbal ellátottak. Mindkét

Főzés a tűzhelyen

esetben, mielőtt először használná a főzőlapokat, egyenként 5 percig, üresen, maximális teljesítményen kell felfűteni őket. A füst és a szag megjelenése normális, és fokozatosan eltűnik a használat során. Ettől az első alkalmatól eltekintve a főzőlapokat nem szabad edény nélkül használni.

Használjon teljesen lapos, nehéz aljú edényt, amelynek mérete illeszkedik a főzőlap átmérőjéhez (8. ábra), hogy minimálisra csökkentse a főzési időt és ezáltal az energiafogyasztást.

Javasoljuk, hogy a főzés elején a forgógombot maximális állásba állítsa, majd az étel típusától és mennyiségétől függően állítsa köztes állásba.

A főzőlap hőtároló tulajdonságának kihasználása érdekében a főzés befejezése előtt röviddel ki lehet kapcsolni, így energiát takarítva meg, mivel a főzés a főzőlapban felhalmozódott hő miatt folytatódik.

Kerülje el, hogy folyadék fröccsenjen a főzőlap felületére, és hogy nedves edényeket helyezzen rá.

Végtelen szabályozású elektromos főzőlapok

Ezt a főzőlapot egy végtelen hőszabályzó vezérli, amellyel kiválaszthatja az éppen főzött ételnek megfelelő teljesítményszintet.

Figyelembe véve a főzés típusát és az elkészítendő étel mennyiségét, és az alábbi táblázatot útmutatóként használva, forgassa el a vezérlőgombot balra (9. ábra), amíg el nem éri az elkészítendő ételnek megfelelő pozíciót. A bekapcsolt állapotot jelző lámpa világítani fog. A főzőlap kikapcsolásához forgassa a gombot az O állásba. A jelzőlámpa kialszik.

Pozíció

Melting: chocolate, butter, gelatine	1 - 2
Cooking: rice, béchamel sauce, ragouts	2 - 3
Boiling: potatoes, pasta, vegetables	4 - 5
Reheating: stews, roasts	4 - 5
Steaming: fish	5
Heating, keeping dishes warm:	2-3-4-5
Frying: cutlets, steak, omelettes	6-7-8
Cooking and browning:	9

Szükséges lehet a főzőlapot magasabb teljesítményszintre állítani a következő esetekben:

• Nagy mennyiségű folyadék
• Nagy mennyiségű étel
• Főzés fedetlen edényekkel

Hatállású elektromos főzőlap

Ezt a főzőlapot egy hatállású vezérlőgomb vezérli, amely fokozatosan növeli a teljesítményt. (10. ábra).

6. pozíció: Maximális hő

1. pozíció: Minimális hő

Útmutatóként:

1. és 2. állás: Gyengéd melegítés

3. és 4. állás: Gyors felmelegítés és főzés

5. és 6. állás: Sütés

A tűzhely gondozása

Tisztítás és karbantartás

A készüléket csak hidegen tisztítsa.

Edénytartó rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács hideg. Ne használjon dörzsölő anyagokat vagy vágóeszközöket.

Méretüknél fogva mosogatógépben is moshatók.

Gázégők

A gázégők tisztán tartásához időnként merítse őket szappanos vízbe, és tisztítsa meg nem fémes kefével, hogy a lyukak és rések mentesek legyenek a szennyeződéstől, így a láng megfelelően ég. Szárítsa meg őket alaposan, mielőtt visszahelyezi. A fedelek visszahelyezésekor győződjön meg arról, hogy megfelelően illeszkednek az égő alapjára (11. ábra).

Elektromos főzőlapok

Javasoljuk, hogy a főzőlapra fröccsent folyadékot nedves, puha ruhával törölje le, majd szárítsa meg úgy, hogy a főzőlapot néhány másodpercre bekapcsolja. Soha ne használjon éles tárgyakat, például fém súrolószivacsot, kést stb. a főzőlap felületére száradt étel eltávolításához.

Kerülje, hogy só érintkezzen a felülettel.

Ha hosszabb használat után a főzőlap bevonata elkopik, ajánlott néhány csepp olajat rácseppenteni rá, vagy használjon bármilyen, a piacon kapható karbantartó terméket. Ne használjon dörzsölő hatású termékeket.

Használat során a főzőlap körüli terület megsárgulhat. Ez normális jelenség. A tisztításához használjon rozsdamentes acél tisztítására szolgáló szereket.

Általános karbantartás

Ha valamelyik szabályozó nehezen mozog, ne erőltesse. Azonnal forduljon a hivatalos műszaki segélyszolgálathoz, amely megjavítja vagy kicseréli.

A zománc, az üveg, a fényes alumínium és az acél felületek ápolásához használjon szivacsot és szappanos vizet, de csak akkor, ha a készülék hideg. Ne használjon dörzsölő hatású tisztítószereket vagy súrolószereket, amelyek megkarcolhatják a zománcot. Ne hagyjon savas folyadékokat (citromlevet, ecetet stb.) hosszú ideig a zománcon. Az ebből az anyagból készült felületekhez rozsdamentes acél tisztítószerek használata ajánlott. A szert vagy nedves ruhával, vagy közvetlenül a tisztítandó felületre vigye fel. Puha, száraz ruhával vagy szarvasbőrrel polírozza.

Szerelési és beállítási utasítások

Méretek

A szerelési munkák megkezdése előtt ellenőrizze a főzőlap és a munkalapba vágandó kivágás méreteit. A méretek mindhárom készüléktípusnál azonosak: gáz, vegyes és elektromos (12., 13. ábra).

A gázkészülékekre vonatkozó EN 30-1 szabvány szerint a főzőlap konyhabútorba történő beépítésének lehetősége 3. osztály; a háztartási készülékekre vonatkozó EN 60.365-2-6 szabvány szerint pedig "X" osztályú (12., 13. ábra).

Ezt a készüléket csak beépített sütők tetejére használja, amelyek hűtőmechanizmussal vannak felszerelve.

Ne szerelje be beépített hűtőszekrények, fagyasztók, mosogatógépek és hasonló készülékek fölé!

Sütő fölé történő beépítéskor győződjön meg arról, hogy a sütő hűtőventilátorral van felszerelve.

Gázcsatlakoztatás

A telepítéssel, beállítással és más típusú gázra történő átalakítással kapcsolatos minden munkát megfelelően képzett/illetékes személynek kell elvégeznie (A NEMZETI ELŐÍRÁSOK IRÁNYADÓAK). Ezenkívül a telepítésnek meg kell felelnie a hatályos jogszabályoknak és a Gázszolgáltató által előírtaknak is.

A gázcsatlakoztatás elvégzése előtt ellenőrizze, hogy a készülék a használandó gázellátás típusára van-e beállítva. A mi főzőlapjaink gyárilag

a specifikációs címkén feltüntetett gáztípusra vannak beállítva.

Elengedhetetlen, hogy a készüléket olyan helyen szereljék fel, ahol biztosított az előírt szellőzési szint. Szükséges, hogy az égéstermékeket a helyiségből elvezessék. Az Egyesült Királyságban a készüléket tartalmazó helyiségben a levegőellátásnak meg kell felelnie a BS 5440 szabványnak:

• Minden olyan helyiségben, ahol gázfőzőkészülék van, ajtónak, ablaknak vagy más szellőzési lehetőségnek kell lennie, amely közvetlenül a külső levegőre nyílik.
• Ha a helyiség bruttó térfogata 5 m³ és 10 m³ között van, akkor 50 cm² szabad felületű légbevezető nyílásra van szükség, kivéve, ha van ajtó, amely kifelé nyílik.
• Ha a helyiség bruttó térfogata kevesebb, mint 5 m³, akkor 100 cm² szabad felületű légbevezető nyílásra van szükség. • A főzőkészülékeket ellátó légbevezető nyílásoknak közvetlenül a külső levegővel kell érintkezniük.

Ha egy főzőkészüléket olyan helyiségben szerelnek fel, amely más gáz-, olaj- vagy szilárd tüzelésű készüléket is tartalmaz, a teljes szellőzési követelményekhez a BS 5440 2. részét kell figyelembe venni.

A főzőlap gázbemeneti csövének végén egy 1/2" menetes könyökidom található.

Ez a könyökidom a tömítőgyűrűvel elválasztva, a csatlakozócsővel együtt lehetővé teszi:

- Pozitív csatlakozást. A főzőlap rézcsővel, anyával és tömítőgyűrűvel van ellátva (14. ábra).

- Csatlakozás fémtömlő segítségével (14. ábra). Kerülje el, hogy ez a tömlő érintkezzen a konyhabútor mozgó részeivel (pl. fiókokkal), amelybe a készüléket beépítik. Továbbá kerülje el, hogy a tömlő olyan területeken haladjon át, amelyek akadályozva lehetnek.

Bármelyik csatlakoztatás elvégzésekor kerülje el, hogy a könyökidomot elmozdítsa vagy elfordítsa a gyári pozíciójából.

Mindkét esetben egy hozzáférhető gázelzáró szelepet kell beépíteni a készülék és a hálózat közé.

Szerelési és beállítási utasítások

Elektromos csatlakoztatás

Ellenőrizze a feszültséget és a teljes teljesítményt az adattáblán.

A készüléket kötelező földelni.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. Ennek a személynek gondoskodnia kell arról, hogy a csatlakoztatás az egyes országokban előírt jogi rendelkezéseknek megfelelően történjen. Emellett szigorúan be kell tartani a helyi áramszolgáltató előírásait is.

A szokásos biztonsági előírások betartása érdekében a szerelőnek legalább 3 mm érintkezési távolságú, kétpólusú kapcsolóberendezést kell felszerelnie. Ez nem szükséges dugós csatlakoztatás esetén, feltéve, hogy a felhasználó könnyen hozzáfér hozzá.

A dugóval ellátott készülékeket csak földelt aljzathoz szabad csatlakoztatni.

Abban az esetben, ha a készülék nem földelt, vagy a földelés nem megfelelő, semmilyen felelősséget nem vállalunk.

Az elektromos berendezés a főzőlap aljának hátulján található általános csatlakozósávra van központosítva, és fedél védi.

A csatlakoztatáshoz:

Csavarhúzóval távolítsa el a 2 csavart a sorkapocs fedeléről (15. ábra). A főzőlap kétfázisú, 220...230 voltos tápegységhez való csatlakoztatásra van beállítva.

A 4 elektromos főzőzónával rendelkező főzőlapoknál (16. ábra), ha más típusú csatlakoztatásra van szükség, használja az áthidalót az alábbi bekötési rajz szerint (17. ábra).

A telepítés során először a földelővezetéket csatlakoztassa; és a készülék szétszerelésekor azt utoljára válassza le.

Tartsa be a szükséges csatlakozóvezeték-keresztmetszetet. A készüléket a hálózathoz csatlakoztató vezetékhez H05RR-F típusú kábelt vagy azzal egyenértékűt kell használni.

MODEL	CONNECTION LEAD SECTION	FUSE (Amp)
GAS	3 × 0,75 mm2	2
MIXED	3 × 1,5 mm2	10
ELECTRIC	3 × 2,5 mm2	25

A főzőlap beépítése a konyhaszekrénybe

Vágja ki a konyhaszekrény munkalapjába a házat a megadott méreteknek megfelelően (13. ábra).

A vágási felületek védelme

A munkalapok gyártásához használt faszálak viszonylag gyorsan megduzzadnak, ha nedvesek. Ezért a vágási felületeket speciális ragasztóval fedje le, hogy megvédje őket a gőztől vagy a kondenzvíztől, amely a konyhaszekrény munkalapjának alján lerakódhat.

A főzőlap behelyezése a munkalapba

Helyezze a 6 darab "A" klipszet a nyílás felületére, a 18. ábrán látható módon. A klipsz aljának egy szintben kell lennie a készülék felső élével.

Megjegyzés: Gránit vagy márvány munkalapok esetén: használjon tipliket vagy perselyeket a rögzítőcsavarokhoz, vagy ragassza fel a rugós klipszeket. Ha ez a helyzet, használjon megfelelő ragasztót a fém és a kő összeragasztásához. Ha szétszerelésre van szükség, egyszerűen nyomja felfelé a készüléket.

Helyezze a készülékkel szállított öntapadó tömítést "B" a főzőlap alsó része köré (18. ábra). Ez a tömítés biztosítja, hogy a teljes munkalap vízálló legyen, és megakadályozza a szivárgást.

Helyezze a főzőlapot a nyílásba. Egyidejűleg gyakoroljon nyomást a főzőlap külső széleire, hogy a hornyok illeszkedjenek a rugókba vagy a rögzítőkapcsokba a készülék szélein. Ellenőrizze, hogy a főzőlap a teljes széle mentén alátámasztva legyen.

Javaslatok a főzőlap munkalapba történő beépítéséhez

A főzőlap közvetlen közelében lévő munkafelület paneleinek

Beépítési és szabályozási utasítások

nem éghető anyagból kell készülniük. Mind a laminált burkolatnak, mind a rögzítésére használt ragasztónak hőállónak kell lennie, hogy megelőzze a károsodást vagy romlást. Ezenkívül a hátsó faltól való távolságnak legalább 50 mm-nek, az oldalfaltól pedig 100 mm-nek kell lennie. 13. ábra.

Ez a készülék nincs elszívóberendezéssel kombinálva. Ezért elengedhetetlen, hogy a készüléket olyan helyre telepítse, ahol a kötelező szellőzési szint rendelkezésre áll. Szükséges, hogy az égéstermékeket elvezessék a területről. A készülék folyamatos használata további szellőztetést igényelhet, például nyisson ablakot vagy használjon mechanikus szellőztetést. Ha valamilyen mechanikus szellőztetéssel rendelkezik (például elszívóventilátoros páraelszívó), vegye figyelembe, hogy ezt legalább 650 mm távolságra kell elhelyezni a főzőlaptól, vagy nagyobb távolságra, ha a páraelszívó gyártója ezt javasolja.

Mivel a készülék alsó része működés közben felforrósodhat, ajánlott minél több szellőzőteret hagyni a készülék alsó része és az alatta lévő fiók vagy válaszfal között.

Ha fiók fölé szereli, győződjön meg arról, hogy a fiók nem éghető anyagból készült, és hogy éghető tárgyakat ne tároljon a fiókban.

Eljárás más típusú gázra történő átállításhoz

A más típusú gázra történő átállítással kapcsolatos minden munkát megfelelően képzett/illetékes személynek kell elvégeznie (NEMZETI ELŐÍRÁSOK ÉRVÉNYESEK). Ezenkívül a telepítésnek meg kell felelnie mind a hatályos jogi normáknak, mind a Gázszolgáltató által előírtaknak.

Fontos: bármilyen művelet megkezdése előtt válassza le a készüléket az elektromos és gázellátásról.

A főzőlap a specifikációs címkén feltüntetett gáztípusra van beállítva.

Az adott országában érvényes előírásoktól függően (lásd a műszaki adatok tábláját) ez a főzőlap más típusú gázokkal való működésre is átalakítható. Ehhez hajtsa végre a következő eljárást:

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

a) A főzőlap égőfúvókáinak cseréje

1. Távolítsa el a lábastartó rácsokat, a fedeleket és az égőtestet.
2. Csavarja ki és távolítsa el az egyes égők alján található fúvókákat egy 7 mm-es csőkulccsal (19. ábra).
3. Szerelje be azokat a fúvókákat, amelyek megfelelnek annak a gáztípusnak, amelyre a főzőlapot átalakítja, a műszaki adatok táblája szerint (lásd az 1. táblázatot), majd húzza meg biztonságosan a csavart, hogy biztosítsa a tömítettséget.

Miután elvégezte az eljárás összes lépését, szerelje vissza az égőket és a lábastartó rácsokat.

b) A minimális lánghelyzet beállítása a főzőlap égőin

1. Állítsa a vezérlőket minimális állásba.
2. Távolítsa el a vezérlőgombot.
3. A vezérlőgomb eltávolítása után a nyíláson keresztül fér hozzá a belső részhez. Itt található a bypass beállítócsavar (20. és 21. ábra). Propán- és butángáz esetén húzza meg a csavart biztonságosan. Földgáz és városi gáz esetén forgassa a csavart az óramutató járásával ellentétes irányba, amíg a lángképe megfelelő nem lesz, és amikor a gázpozíciót gyorsan minimumról maximumra állítja, az égő nem alszik ki és nem visszacsap.

Biztonsági szelepes főzőlapok

Ha a főzőlapja biztonsági szelepekkel rendelkezik, a minimális lánghelyzet beállításához a következő lépéseket kell követni:

1. Távolítsa el a lábastartó rácsokat, a fedeleket, az égőtesteket és a vezérlőgombokat.
2. Távolítsa el a főzőlap felületét. A gyújtórendszert is el kell távolítani a "bypass" eléréséhez.

Telepítési és szabályozási utasítások

1. Propán- és butángáz esetén szorosan húzza meg a csavart. Földgáz és városi gáz esetén forgassa el a csavart az óramutató járásával ellentétes irányba, amíg a lángkép megfelelő nem lesz, és amikor a gázcsapot gyorsan minimumról maximumra állítják, az égő nem alszik el és nem csap vissza (22. ábra).
2. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a gázcsap tengelyét. Ha hiba van, cserélje ki az egész csapot.

Miután mindez elkészült, szerelje vissza az alkatrészeket.

c) Ragassza fel az átalakított készülék gáztípusát jelző címkét az adattábla közelébe.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

TABLE 1BURNER CHARACTERISTICS
The appliance should be used with the types of gas indicated on data plate			GAS TYPE	G-30 BUTANE	G-31 PROPANE	G-20 NATURAL	G-110 CITY GAS
Application pressure			mbar	28	37	20	8
Fast burner	Jets calibre			85	85	116	260
	Heat input (Hs)	Rated Reduced	kW	3 ≤0,6	3 ≤0,6	3 ≤0,5	3 ≤0,5
	Gas flow 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-	0,683-
Medium-fast burner	Jets calibre			65	65	97	190
	Heat input (Hs)	Rated Reduced	kW	1,75 ≤0,35	1,75 ≤0,35	1,75 ≤0,29	1,75 ≤0,29
	Gas flow 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166-	0,398-
Auxiliary burner	Jets calibre			50	50	72	145
	Heat input (Hs)	Rated Reduced	kW	1 ≤0,33	1 ≤0,33	1 ≤0,33	1 ≤0,33
	Gas flow 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095-	0,227-

Mi történik, ha valami nem működik?

Nem mindig szükséges a szervizt hívni. Sok esetben Ön is megoldhatja a problémát. Az alábbi táblázat tanácsokat ad néhány problémához:

Fontos megjegyzés: Csak szakképzett/illetékes személyek végezhetnek munkát a gáz- és elektromos működési rendszeren.

What if...?	Probable cause	Solution
... there is a general electrical fault?	Faulty fuse	Check the fuse in the fuse box and change it if it has blown.
... the electric ignition does not work?	There could be food or cleaner residues between the spark plug and the burners.	The space between the spark plug and the burners must be cleaned carefully.
... the burner flame is not uniform?	The parts of the burner have not been correctly replaced, or may be dirty.	Position the parts of the burners correctly. Ensure cleanliness
... the gas flow does not seem to be normal, or there is no gas flow?	-The gas flow is closed at intermediate cocks.-If the gas is supplied from a bottle, this could be empty.	-Open the possible intermediate cocks.-Replace the gas bottle with a full one.-If unable to stop leak/smell turn off gas supply.
... there is a smell of gas in the kitchen?	-One of the gas controls is open.-Possible leak at the gas bottle connection.	-Check..-Ensure that the connection is correct.
... the burner safety valves do not connect?	-Soot has accumulated at the ends of the thermocouple.-The holes in the burners through which the gas flows are dirty.	-Clean away the soot.-Clean the holes through which the gas flows.

Ha fel kell vennie a kapcsolatot a szervizzel, kérjük, adja meg a következő információkat:

E-Nr

FD

Ez az információ a készülék adattábláján található.

Garancia feltételei

A készülék garanciális feltételeit a cégünk képviselői határozzák meg abban az országban, ahol a készüléket vásárolták. Szükség esetén az értékesítő képviselő vagy szervezet, akitől a készüléket vásárolta, készséggel áll rendelkezésére a részletekkel.

Minden körülmények között elengedhetetlen, hogy a felhasználó bemutassa a vásárlást igazoló dokumentumot a garancia érvényesítéséhez.

A gyártó fenntartja a jogot bármilyen módosítás elvégzésére.

Tartalomjegyzék

Oldal

Fontos tudnivalók 31

A csomagolás kezelése és a készülékek megsemmisítése ..... 31

Az új készülék csatlakoztatása előtt 31

Biztonsági utasítások 31

Az Ön hozzájárulása a készülék károsodásának megelőzéséhez 32

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Így néz ki az új főzőlapja 33

A készülék leírása 33

Főzés a főzőlapon 35

Gázégők 35

Hogyan válasszuk ki az edényeket, és hogyan helyezzük el őket 35

Elektromos főzőlapok 36

A főzőlap karbantartása 37

Tisztítás és karbantartás 37

UTASÍTÁSOK A SZERELŐNEK

Utasítások a telepítéshez és a beállításhoz 38

Méretek 38

Gázcsatlakozás 38

Elektromos csatlakoztatás 38

A főzőlap beépítése egy bútordarabba 39

A gázfajta megváltoztatásához szükséges műveletek 40

Mi történik, ha valami nem működik? 42

Garancia feltételei 42

Pontok, amelyekre figyelnie kell

A csomagolás kezelése és a készülékek ártalmatlanítása

- Ügyeljen arra, hogy a csomagolást megfelelően kezelje, hogy ne szennyezze a környezetet: Termékeink szállításához hatékony védőcsomagolásra van szükség. Ezzel kapcsolatban csak a feltétlenül szükségesre szorítkozunk. Az általunk használt összes csomagolóanyag nem tartalmaz a környezetet szennyező elemeket, és tökéletesen újrahasznosítható. Utólagos kezeléssel és újrafelhasználással nyersanyagokat takaríthatunk meg, így a hulladéktermelés csökkenthető.

- Mielőtt megszabadulna egy készüléktől, ügyeljen arra, hogy azt megfelelően használhatatlanná tegye. Ezután adja le egy újrahasznosítható anyagok gyűjtőhelyén. A lakóhelyéhez legközelebbi gyűjtőhelyek adatait az önkormányzat tudja megadni.

Az új készülék csatlakoztatása előtt

• Mielőtt elkezdené használni új készülékét, figyelmesen olvassa el a használati utasítást. Az fontos információkat tartalmaz a biztonságáról, valamint a használatáról és karbantartásáról.
• Ezek az utasítások csak akkor érvényesek, ha az ország szimbóluma szerepel a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor a műszaki leíráshoz kell fordulni, amely megadja a szükséges utasításokat a készüléknek az ország használati feltételeihez való igazításához.
• Mielőtt egy készüléket a hálózatra csatlakoztatna, ellenőrizze, hogy készen áll-e annak a gáztípusnak a fogadására, amellyel üzemeltetni fogják.
• Elengedhetetlen, hogy a készülék felszerelési helyén megfelelő szellőzés legyen.
• Jobb, ha nem telepíti a készüléket olyan helyekre, ahol erős légáramlatok vannak, mert az égők kialudhatnak.
• Ez a készülék a gyárból a jellemző adattáblán feltüntetett gázra van beállítva. A nagyobb biztonság érdekében és a hatályos előírások betartásához bízza a telepítést és a gázátalakítást hivatalosan engedéllyel rendelkező technikusra.
• Ne nyúljon a készülék belsejéhez. Ha szükséges, forduljon műszaki szervizünkhöz.
• Ezek a készülékek magas hőmérsékletet érnek el. Óvatosan kezelje.
• Őrizze meg a használati és szerelési utasításokat, hogy azokat a készülékhez mellékelhesse, ha az gazdát cserél.
• Ne indítson el egy rossz állapotban lévő készüléket.

Biztonsági utasítások

• Az elektromos hálózathoz és a gázhálózathoz való csatlakoztatást csak arra feljogosított személyzet végezheti.
• A készüléket kötelező földelt csatlakozóaljzathoz csatlakoztatni. Baleset esetén minden felelősséget elhárítunk magunktól, ha nincs földelés, vagy az hibás.
• A fűtő- és főzőfelületek működés közben felforrósodnak. Soha ne engedje, hogy gyermekek a közelükbe menjenek.
• Az elektromos kábelek soha nem érintkezhetnek a felforrósodó felületekkel.
• A tápkábelt rögzíteni kell a bútorhoz, hogy elkerülje a sütő forró részeivel való érintkezést.

Pontok, amelyekre figyelnie kell

- A készüléket csak ételek elkészítésére használja, soha ne fűtésre.

- A túlzottan felforrósított zsírok és olajok könnyen meggyulladhatnak. Ezért az olajjal és zsírral történő főzést csak felügyelet mellett végezze.

- Meghibásodás esetén kapcsolja ki a készülék gáz- és elektromos ellátását. A javításhoz hívja a műszaki ügyfélszolgálatunkat.

- A gyorsfőző edényeket folyamatosan felügyelni kell, amíg el nem érik a megfelelő nyomást. Állítsa a főzést maximális fokozatra, majd (a gyorsfőző edény gyártójának utasításait követve) állítsa alacsonyabb fokozatra.

- Ne helyezzen deformált, instabil edényeket az égőkre és a főzőlapokra, hogy elkerülje azok véletlen felborulását.

Az Ön hozzájárulása a készülék károsodásának megelőzéséhez

- Pontosan kövesse a jelen füzetben található utasításokat.

Így néz ki az új főzőlapja

A készülék leírása

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg a modellt, amely

az Ön birtokában van, és vegye figyelembe az újonnan vásárolt modell jellemzőit.

Így néz ki az új főzőlapja

Főzés a főzőlapon

Gázégők

A kezelőpanelen lévő minden egyes működtető gomb jelzi az általa vezérelt égőt.

Beépített gyújtóval ellátott gázégők

Egy égő begyújtásához nyomja meg a kiválasztott égő vezérlőgombját, és forgassa el balra, amíg a gyújtási állásba nem kerül. Tartsa lenyomva a gombot körülbelül 5 másodpercig ebben az állásban. A gyújtást egy "kattanás" hang jelzi. Ha a gyújtás nem történt meg, ismételje meg a műveletet.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Ezért maximális tisztítás ajánlott. Ehhez használjon kis kefét, és ne feledje, hogy a gyújtógyertya nem szenvedhet erős ütéseket.

Az eloltáshoz forgassa a vezérlőgombot jobbra a 0 állásba (5. ábra).

Gyújtóval és biztonsági berendezéssel ellátott gázégők

Ha a főzőlapja olyan égőkkel van felszerelve, amelyek biztonsági szelepekkel rendelkeznek, amelyek megakadályozzák a gáz kiáramlását az égők véletlen kialvása esetén, a begyújtáshoz nyomja meg a gyújtógombot, majd nyomja meg és forgassa el a kiválasztott égő vezérlőgombját balra, a gyújtási állásba. Tartsa a vezérlőgombot ebben az állásban még körülbelül 5 másodpercig. A gyújtást egy "kattanás" hang jelzi.

Ha a gomb elengedésekor az égő kialszik, forgassa a vezérlőgombot a 0 állásba, és kezdje újra a műveleteket, de ezúttal tartsa tovább lenyomva a vezérlőgombot nagy láng állásban, miután az égő begyújtott. Ezután állítsa a lángot a kívánt állásba.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Maximális tisztítás

ezért ajánlott. Ehhez használjon kis kefét, és ne feledje, hogy a gyertya nem szenvedhet erős ütéseket.

Az eloltáshoz forgassa a vezérlőgombot jobbra a 0 állásba. (5. ábra).

Névleges fogyasztás

Brûleur auxiliaire	1 KW
Brûleur semi-rapide	1,75 KW
Brûleur rapide	3 KW

A főzőlap égői gyárilag tökéletesen be vannak állítva, ezért ha bármilyen rendellenességet észlel, hívja Műszaki Szolgálatunkat. A gázfőző berendezés használata hő- és nedvességtermeléssel jár a helyiségben, ahol fel van szerelve. Ügyeljen a konyha megfelelő szellőzésére: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (mechanikus elszívó). A készülék intenzív és hosszan tartó használata további szellőztetést tehet szükségessé, például ablaknyitással, vagy hatékonyabb szellőztetést, például a mechanikus szellőztetés teljesítményének növelésével, ha van ilyen.

Hogyan válasszuk ki és helyezzük el az edényeket

Mindig az edényt a főzőzóna égőjének közepére helyezze. Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően. A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne érjen túl az edény szélén, ezzel elkerülve a túlzott gázfogyasztást. (6. ábra)

Brûleur	ø minimum du récipient	ø maximum du récipient
Auxiliaire (1kW)	100 mm	120 mm
Semi-rapide (1,75kW)	120 mm	240 mm
Rapide (3kW)	220 mm	260 mm

Főzés a főzőlapon

Kerülje a túl nagy átmérőjű edények használatát a vezérlőgombokhoz közeli égőkön, mert ha az égő közepére helyezik őket, hozzáérhetnek a vezérlőkhöz, vagy túl közel kerülhetnek azokhoz (7. ábra), és megemelhetik a hőmérsékletet azon a helyen, ami károsodást okozhat.

Elektromos főzőlapok

A főzőlap modelljétől függően lehetnek végtelen szabályozású elektromos főzőzónák, vagy hatállású kapcsolóval vezérelt főzőzónák. Mindkét esetben, mielőtt először használná a főzőzónákat, melegítse fel őket egyenként 5 percig, edény nélkül, a szabályozót maximális teljesítményre állítva. Ez idő alatt normális, hogy füst és szagok jelennek meg; ezek a használat során eltűnnek. Ettől az első bemelegítéstől eltekintve ne melegítse a főzőzónákat edény nélkül.

Használjon tökéletesen lapos, vastag aljú edényt, amelynek mérete a leginkább megfelel az adott főzőzónának (8. ábra) a minimális főzési idő és a minimális fogyasztás elérése érdekében.

Javasoljuk, hogy a főzés elején a vezérlőgombot maximális állásba állítsa, az ételek mennyiségétől és minőségétől függően; majd ezt követően váltson köztes fenntartó állásba.

Annak érdekében, hogy kihasználja a főzőzóna hőtehetetlenségét, kicsit a főzés befejezése előtt ki lehet kapcsolni, és így energiát takaríthat meg, mivel a főzés a főzőzónában felhalmozott hőnek köszönhetően folytatódik.

Kerülje a folyadékok kifröccsenését a főzőlap felületére, és ne dolgozzon rajta nedves edényekkel.

Végtelen szabályozású elektromos főzőlapok

Ezeket a főzőlapokat egy végtelen energia-szabályozó vezérli, amelynek segítségével

kiválaszthatja az ételének megfelelő teljesítményt.

Figyelembe véve a főzési módot, az étel mennyiségét, és az alábbi táblázatot használva, forgassa a vezérlőgombot balra (9. ábra) az ételének megfelelő pozícióba. A működésjelző lámpa világítani fog. A főzőlap kikapcsolásához forgassa a vezérlőgombot a 0 pozícióba. A működésjelző lámpa kialszik.

Pozíció

Olvasztás: Csokoládé, vaj, zselé 1-2

Főzés: Rizs, besamel, ragú 2-3

Főzés: Burgonya, tészta, zöldségek 4-5

Párolás: Pörkölt, sült 4-5

Gőzölés: Hal 5

Melegítés, melegen tartás: Elkészített ételek 2-3-4-5

Sütés: Rántott hús, steak, omlett 6-7-8

Forralás és pirítás 9

Magasabb beállítás szükséges a következő esetekben:

- jelentős mennyiségű folyadék

- nagy ételek elkészítése

- főzés fedetlen edényekben.

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatállású kapcsoló vezérli, amely fokozatos teljesítményt biztosít. (10. ábra).

6. fokozat: maximális hő

1. fokozat: minimális hő

Tájékoztatásul a következőket ajánljuk:

1. és 2. fokozat: melegítés

3. és 4. fokozat: erős melegítés és főzés

5. és 6. fokozat: sütés.

A főzőlap karbantartása

Tisztítás és karbantartás

A főzőlap tisztítását mindig akkor kell elvégezni, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács hideg. Soha ne használjon súrolószereket vagy éles tárgyakat.

Gázégők

A gázégők tisztán tartásához időnként tisztítsa meg őket, szappanos vízbe merítve és nem fém kefével dörzsölve, hogy a lyukak és hornyok szabadok maradjanak, és megfelelő lángot adjanak. Használat előtt alaposan szárítsa meg őket. Győződjön meg arról, hogy a fedelek megfelelően illeszkednek az égő alapjára. (11. ábra).

Elektromos főzőlapok

Használat során a körvonal gyűrűje megsárgul, ez normális. A tisztításhoz használjon rozsdamentes acél tisztítószerét. Ajánlott a túlfolyó folyadékot puha, enyhén nedves ruhával eltávolítani, és a lapot néhány pillanatra bekapcsolni, hogy megszáradjon. Soha ne használjon éles tárgyakat, például fém szivacsot, kést stb. a megkeményedett ételmaradékok eltávolításához a felületről.

Lehetőség szerint kerülje a só érintkezését a lap felületével. Ha a hosszú használat eltávolította a lapok bevonatát, ajánlott a felületet néhány csepp olajjal vagy más, a piacon szokásos karbantartó termékkel bepermetezni. Ne használjon súrolószereket.

Általános karbantartás

Ha egy csap beszorult, ne erőltesse. Azonnal hívja a Hivatalos Műszaki Szolgálatot, hogy elvégezze a javítást vagy cserét.

A zománc, az üveg, a fényes alumínium vagy az acél részek megőrzéséhez használjon szivacsot és szappanos vizet, de csak akkor, ha a készülék jól lehűlt. Ne használjon súroló hatású tisztítószereket vagy szivacsokat, amelyek megkarcolhatják a zománcot. Ne hagyjon savas folyadékokat (citromlé, ecet stb.) hosszú ideig a zománcon. Rozsdamentes acél felületekhez rozsdamentes acél tisztítószert ajánlunk. Vigye fel a terméket nedves ruhával vagy közvetlenül a tisztítandó felületre. Fényesítse puha, száraz ruhával vagy szarvasbőrrel.

Telepítési és beállítási utasítások

Méretek

A telepítési műveletek megkezdése előtt ellenőrizze a főzőlapok méreteit, valamint a bútor felső részén kialakítandó nyílás méreteit. A méretek mindhárom készüléktípusra közösek: gáz, kombinált és elektromos (12., 13. ábra).

A főzőlap elhelyezésének lehetősége a bútorban a gázkészülékekre vonatkozó EN 30-1 szabvány szerint 3. osztály, és az EN 60.335-2-6 háztartási készülékekre vonatkozó szabvány szerint "X" osztályú. Ez azt jelenti, hogy a készüléket el kell távolítani a helyiség oldalfalaitól. Szerelje ezt a készüléket egy beépített sütőre, saját hűtéssel (12., 13. ábra).

Gázcsatlakoztatás

Minden, a telepítéssel, beállítással és más gáztípusra való átállítással kapcsolatos műveletet kizárólag a műszaki szolgálatunk által felhatalmazott személyzet végezhet, a hatályos előírásoknak és a gázszolgáltatók előírásainak betartása érdekében.

Franciaországban:

- 1977. augusztus 2-i rendelet. Az éghető gáz és cseppfolyós szénhidrogén berendezésekre vonatkozó műszaki és biztonsági szabályok, amelyek lakóépületeken belül és azok melléképületeiben találhatók.

- DTU P 45-204 szabvány. Gázberendezések (korábban DTU 61-1. sz. Gázberendezések, 1982. április + 1. kiegészítés, 1984. július).

- Megyei egészségügyi szabályzat.

A készülék hálózatra csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípusra van-e előkészítve, amelyről táplálni fogják. A tűzhelyeink gyárilag az adattáblán feltüntetett gáztípusra vannak beállítva.

Elengedhetetlen, hogy a készülék telepítési helyén megfelelő szellőzés legyen. Ennek érdekében az égéstermékeket a szabadba kell vezetni.

A gáztűzhely bemeneti gyűjtőcsövének vége 1/2" menetes könyökkel van ellátva.

Ez a könyök, közbeiktatott tömítéssel, lehetővé teszi:

- a merev csatlakozást. A tűzhelyhez rézcsövet, anyát és tömítést mellékelünk (14. ábra).

- Csatlakozás rugalmas fémcsővel (14. ábra). Ilyen típusú csatlakozás esetén kerülni kell, hogy a cső érintkezzen a beépített bútor mozgó részeivel (pl. fiók), és ne haladjon át olyan helyeken, amelyek eltömődhetnek.

Minden csatlakozásnál kerülni kell a könyök elmozdítását vagy elforgatását a gyári helyzetéből.

Mindkét esetben elzárócsapot kell beiktatni a készülék és a hálózati gázbemenet közé, amely hozzáférhető.

Elektromos csatlakoztatás

Ellenőrizze a feszültséget és a teljes teljesítményt az adattáblán.

A készüléket kötelező földelt csatlakozóaljzathoz csatlakoztatni.

Szerelési és beállítási utasítások

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. Meg kell győződnie arról, hogy a csatlakoztatás az ország törvényi előírásainak megfelelően történt. Ezenkívül a helyi áramszolgáltató vállalat rendelkezéseit is maradéktalanul be kell tartani.

Franciaországban:

- NF C 15-100 szabvány. Kisfeszültségű elektromos berendezések – Szabályok.

A szokásos biztonsági előírások betartása érdekében a szerelőnek egy minden pólusra kiterjedő megszakító kapcsolót kell előirányoznia, legalább 3 mm-es érintkezőnyílással. Ez nem szükséges, ha a csatlakoztatás dugaszolóaljzaton keresztül történik, és az hozzáférhető a felhasználó számára.

A dugaszolóaljzattal ellátott készülékeket csak megfelelően felszerelt csatlakozódobozhoz és földelt aljzathoz szabad csatlakoztatni.

Nem vállalunk felelősséget olyan balesetekért, amelyeket a földelés hiánya vagy annak hibája okoz.

A főzőlap teljes elektromos rendszere egy központi csatlakozóblokkban van összpontosítva, amely a főzőlap hátuljának alsó részén található, és fedéllel van védve.

A csatlakoztatáshoz

Csavarhúzóval távolítsa el a csatlakozóblokk védőfedelének 2 csavarját (15. ábra).

A főzőlap gyárilag 220...230 V-ra és 2 fázisra van előkészítve.

A 4 főzőlapos főzőlap esetén (16. ábra), ha más típusú csatlakoztatásra van szükség, használja a blokk hídját a csatlakozási táblázat szerint (17. ábra).

A szerelés során először a földelővezetéket csatlakoztassa, és bontáskor utoljára azt csatlakoztassa le. Tartsa be a csatlakozókábel szükséges keresztmetszetét és típusát.

A készülék hálózati csatlakoztatásához használandó kábel H05RR-F típusú vagy azzal egyenértékű kábel legyen.

MODELE	SECTION DU CABLE	CALIBRE DU FUSIBLE (Amp)
GAZ	3 X 0,75 mm 2	2
MIXTE	3X 1,5 mm 2	10
ELECTRIQUE	3X 2,5 mm 2	25

A főzőlap beépítése a bútorba

Végezze el a szükséges méretű kivágást a munkalapon (13. ábra).

A kivágások védelme

A bútorok vagy munkalapok készítéséhez használt faforgácslapok viszonylag gyorsan megduzzadnak, ha nedvességgel érintkeznek. Ezért kenjen be speciális ragasztót a kivágás felületeire, hogy megvédje azokat a gőztől vagy a lecsapódó víztől, amely a konyhabútor munkalapja alatt lerakódhat.

Beépítés a bútorba

Helyezze el a 6 darab "A" kapcsot a kivágás felületén a 18. ábrán látható módon, a kapocs alsó oldalának a bútor felső szélével egy szintben kell lennie.

Megjegyzés: Gránit vagy márvány munkalapok esetén: használjon tipliket vagy horgonyokat a tartócsavarokhoz, vagy ragassza fel a kapcsokat.

Ehhez használjon olyan ragasztót, amely fémek kőhöz való ragasztására alkalmas. Ha szétszerelésre lenne szükség, elegendő lenne a készüléket felfelé tolni.

Helyezze fel a készülékkel szállított öntapadó tömítést "B" a főzőlap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza a beszivárgást.

Helyezze be a főzőlapot a kivágásba. Gyakoroljon egyidejű nyomást a

Utasítások a telepítéshez és a beállításhoz

végekre, hogy a hornyok a rugóba illeszkedjenek.

Győződjön meg arról, hogy a főzőlap teljes kerületén jól felfekszik.

Ajánlások a beépítéshez

A munkafelületen, a főzőlap közvetlen közelében elhelyezkedő panelek nem éghető anyagból készüljenek. Mind a laminált burkolatoknak, mind az azokat rögzítő ragasztónak hőállónak kell lenniük a károsodás elkerülése érdekében. Ezenkívül be kell tartani a hátsó fal és az oldalfalak távolságát, amelyeket a 13. ábra mutat. A készülék alatti levegő megfelelő áramlásának biztosításához legalább 10 cm-es rést kell hagyni bármely fiók, közbenső fal vagy sütő alatt, amely alatta helyezkedhet el.

Ez a készülék nincs elszívóberendezéshez csatlakoztatva. Ezért elengedhetetlen, hogy a helyiség, ahol a készüléket felszerelik, rendelkezzen az előírt szellőzéssel. Ehhez az szükséges, hogy az égésgázok a szabadba távozhassanak. A készülék folyamatos használata további szellőzést igényelhet, például ablaknyitást vagy mechanikus szellőztetést. Ha mechanikus szellőztetéssel rendelkezik (például elszívóernyővel), ne feledje, hogy annak legalább 650 mm távolságra kell lennie a főzőlaptól.

A készülék alatti levegő megfelelő áramlásának biztosításához legalább 10 cm-es rést kell hagyni bármely fiók, közbenső fal vagy sütő alatt, amely alatta helyezkedhet el.

A gáz típusának megváltoztatásához szükséges műveletek

Elengedhetetlen, hogy a más típusú gázra való átállással kapcsolatos összes műveletet a Műszaki Szolgálatunk felhatalmazott személyzete végezze el, betartva a hatályos

előírásokat és a gázszolgáltatók utasításait.

Fontos: Bármilyen beavatkozás előtt kapcsolja ki a készülék gáz- és elektromos ellátását.

A főzőlap az adattáblán feltüntetett gáztípushoz van előkészítve.

Amennyiben az Ön országában hatályos előírások lehetővé teszik (lásd az adattáblát), ez a főzőlap más gáztípusokkal való működésre is átállítható. Ehhez a következő műveleteket kell elvégeznie:

a) A főzőlap égőinek fúvókáinak cseréje.

1.- Távolítsa el a rácsokat, a fedeleket és az égőtestet. 2.- Csavarja ki és távolítsa el az egyes égők alján található fúvókákat egy 7 mm-es csőkulccsal. (19. ábra) 3.- Szerelje fel a használni kívánt gáznak megfelelő fúvókákat a jellemzők táblázata szerint (lásd 1. táblázat), és húzza meg teljesen a tömítettség biztosítása érdekében. A műveletek elvégzése után szerelje fel az égőket és a rácsokat.

b) A főzőlap égőcsapjainak csökkentett fogyasztásának beállítása

1. Állítsa a csapokat minimum állásba. 2. Szerelje le a csapok vezérlőgombjait. 3. A csaphoz a vezérlőgombok eltávolítása után keletkezett nyíláson keresztül fér hozzá, ahol a "by-pass" beállítócsavar található (19., 20. ábra). Propán és bután esetén a csavart teljesen be kell csavarni. Földgáz esetén addig állítsa a csavart (balra forgatva), amíg az égőből megfelelő gázkiáramlást nem kap, oly módon, hogy az égőt maximálisról minimálisra állítva az ne aludjon el, és ne legyen lángvisszaáramlás.

Telepítési és beállítási utasítások

Biztonsági rendszerrel ellátott főzőlapok

Ha a főzőlap biztonsági csapokkal rendelkezik, a csökkentett fogyasztás beállításához a következő műveleteket kell elvégezni:

1. Távolítsa el a rácsokat, a fedőket, az égőtesteket és a vezérlőgombokat.
2. Távolítsa el a főzőlapot; a "by-pass" eléréséhez el kell távolítani a gyújtórendszert.
3. Propán és bután esetén a csavart teljesen be kell csavarni. Földgáz esetén addig állítsa a csavart (balra forgatva), amíg az égőből megfelelő gázkiáramlást nem kap, oly módon, hogy az égőt maximálisról minimálisra állítva az ne aludjon el, és ne legyen lángvisszaáramlás (22. ábra).
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a csap tengelyét: meghibásodás esetén cserélje ki az egész csapot.

A műveletek elvégzése után szerelje vissza a különböző alkatrészeket.

c) Helyezze el az átalakítás után a készüléket ellátó gáztípus feltüntető címkéjét az adattábla közelében.

Ezeken az égőkön nem szükséges az elsődleges levegő beállítása.

TABLEAU 1CARACTÉRISTIQUES DES BRÛLEURS
L'appaareil doit être utilisé avec les gaz indiqués dans la plaque des caractéristiques			TYPE DE GAZ	G-30 BUTANE	G-31 PROPANE	G-20 NATUREL
Pression d'utilisation			mbar	28	37	20/25
Brûleur rapide	Marcaque du brûleur			85	85	116
	Consom- mation (Hs)	Nominale Réduite	kW	3 ≤ 0,6	3 ≤ 0,6	3 ≤ 0,5
	Débit 15°C 1.013 mbar		m3/h g/h	- 218	- 214	0,285 -
Brûleur semi-rapide	Marcaque du brûleur			65	65	97
	Consom- mation (Hs)	Nominale Réduite	kW	1,75 ≤ 0,35	1,75 ≤ 0,35	1,75 ≤ 0,29
	Débit 15°C 1.013 mbar		m3/h g/h	- 127	- 124	0,166
Brûleur Auxiliaire	Marcaque du brûleur			50	50	72
	Consom- mation (Hs)	Nominale Réduite	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Débit 15°C 1.013 mbar		m3/h g/h	- 72	- 71	0,095 --

Ez a készülék a belga piacra szánt, I2E+, G-20-G-25, 20-25 mbar gázhoz.

Mi történik, ha valami nem működik?

Nem szükséges minden rendellenesség esetén a műszaki segélyszolgálathoz fordulni. Sok esetben Ön is kijavíthatja a hibát. Az alábbi táblázat számos tanácsot tartalmaz.

Fontos megjegyzés: Kizárólag a Műszaki Szolgálat felhatalmazott személyzete végezhet munkát a gáz- és elektromos rendszerben.

Que se passe-t-il?	Cause probable	Remède
... Si le fonctionnement électrique général est en panne?	Fusible défectueux	Vérifier le fusible dans la boîte à fusibles et le changer s'il ne marche pas.
... Si l'allumage électrique ne fonctionne pas?	Il peut y avoir des résidus d'aliments ou de produit nettoyant entre la bougie et les brûleurs	L'espace entre la bougie et les brûleurs doit toujours être soigneusement propre
... Si la flamme des brûleurs n'est pas uniforme?	Les différentes parties du brûleur ont été mal posées	Poser correctement les différentes pièces.
... Si le flux de gaz ne paraît pas normal, ou que le gaz ne sort pas?	-L'arrivée de gaz est bloquée par des robinets-Si l'alimentation de gaz se fait par bouteille, celle-ci peut être vide	-Ouvrir les possibles robinets intermédiaires.-Remplacer la bouteille vide par une pleine.
... S'il flotte une odeur de gaz dans la cuisine?	-Un robinet est ouvert.-Il peut exister une fuite au niveau du raccord à la bouteille	-Vérifier si l'un des robinets est ouvert.- Vérifier que le raccord soit correctement fait.

Amennyiben mégis felhívná Műszaki Szolgálatunkat, kérjük, adja meg:

E-Nr

FD

Ezek az adatok a készülék adattábláján találhatók.

Garancia feltételei

Az erre a készülékre vonatkozó garancia feltételei azok, amelyeket cégünk képviselete a vásárlás országában meghatározott. Ha kívánja, a kereskedő, akitől a készüléket vásárolta, bármikor készséggel rendelkezésére áll, hogy

részleteket ismertessen Önnel. Ha garanciát kíván érvényesíteni, minden esetben be kell mutatnia a vásárlást igazoló bizonylatot.

A változtatások jogát fenntartjuk.

Tartalomjegyzék

Oldal

Az Ön figyelmét igénylő dolgok 44

Mit tegyen a csomagolással és a régi készülékekkel 44

Az új készülék csatlakoztatása előtt 44

Biztonsági utasítások 44

Mit tehet Ön, hogy elkerülje a készülék károsodását 45

FELHASZNÁLÓI ÚTMUTATÓ

Így néz ki az új főzőlapja 46

A készülék leírása 46

Főzés a főzőlapon 48

Gázégők 48

Edények kiválasztása és elhelyezése 48

Elektromos főzőlapok 49

A főzőlap karbantartása 50

Tisztítás és karbantartás 50

SZERELŐI ÚTMUTATÓ

Szerelési és beállítási útmutató 51

Méretek 51

Gázcsatlakoztatás 51

Elektromos csatlakoztatás 51

A főzőlap beépítése a bútorba 52

A gázfajta megváltoztatásához szükséges műveletek 53

Mi a teendő, ha valami nem működik 55

Garancia feltételek 55

Az Ön figyelmét igénylő dolgok

Mi a teendő a csomagolással és a régi készülékekkel

- Ügyeljen a csomagolás megfelelő kezelésére, hogy ne szennyezze a környezetet. Szállítás közben termékeinknek hatékony védőcsomagolásra van szükségük, amelyet igyekszünk a szükséges minimumra korlátozni. A csomagoláshoz használt összes anyag nem szennyezi a környezetet, és tökéletesen újrahasznosítható.

Ha használat után kezelik és újrahasznosítják, lehetővé teszi az alapanyagok megtakarítását és a keletkező hulladék mennyiségének csökkentését.

- Mielőtt megszabadulna egy kicserélt készüléktől, tegye használhatatlanná. Ezután adja le egy újrahasznosítható anyagok gyűjtőhelyén, amelynek címét az önkormányzattól kérheti.

Az új készülék csatlakoztatása előtt

- Mielőtt elkezdené használni új készülékét, figyelmesen olvassa el a használati utasítást. Az fontos információkat tartalmaz az Ön biztonsága érdekében, valamint magyarázatokat ad a használatra és a karbantartásra vonatkozóan.

- A következő utasítások csak azokra az országokra érvényesek, amelyek szimbóluma megjelenik a készüléken. Ha a szimbólum nem jelenik meg, akkor azokhoz a műszaki utasításokhoz kell fordulni, amelyek tartalmazzák az adott országban történő használati feltételekhez való adaptáláshoz szükséges útmutatásokat.

- Mielőtt a készüléket a hálózathoz csatlakoztatná, ellenőrizni kell, hogy fel van-e készítve az adott gáztípus fogadására.

- Elengedhetetlen, hogy a készülék felszerelési helye megfelelően szellőztetett legyen.

• Nem tanácsos a készüléket erős légáramlatoknak kitett helyekre telepíteni, mert ezek az égők kialvását okozhatják.
• Ez a készülék a gyárból a jellemző táblán feltüntetett gáztípushoz igazítva kerül ki. A nagyobb biztonság és a hatályos előírások betartása érdekében a telepítést és a gáztípus-átalakítást hivatalosan engedéllyel rendelkező szakemberre bízza.
• Ne nyúljon a készülék belsejéhez. Szükség esetén forduljon ügyfélszolgálatunkhoz.
• Ezek a készülékek magas hőmérsékletet érnek el. Óvatosan járjon el.
• Őrizze meg a használati és szerelési útmutatót, hogy tulajdonosváltás esetén átadhassa a készülékkel együtt.
• Ne használja a készüléket, ha az sérült.

Biztonsági utasítások

• Az elektromos és gázcsatlakozásokat csak engedéllyel rendelkező személy végezheti.
• A készüléket kötelező földelni. A gyártó minden felelősséget kizár, ha baleset történik a földelés hiánya vagy hibás földelés miatt.
• A fűtő- és főzőkészülékek felületei működés közben mindig felforrósodnak. Tartsa távol a gyermekektől.
• Az elektromos kábelek nem érintkezhetnek hőforrással. • A készüléket csak élelmiszerek elkészítésére használja, ne fűtésre.
• A túl forró zsír és olaj könnyen meggyulladhat. Ezért gondosan felügyelje a zsírral vagy olajjal készült ételek sütését.
• Meghibásodás esetén kapcsolja ki a készülék gáz- és elektromos ellátását.

Az Ön figyelmét igénylő dolgok

- Ne tároljon gyúlékony anyagokat a sütőben és a fűtésnek kitett területeken. Ha nem távolítja el őket, és bekapcsolja a sütőt, meggyulladhatnak.

- A kuktafazekakat folyamatosan ellenőrizni kell, amíg el nem érik a megfelelő nyomást. Állítsa a főzést a maximális fokozatra, majd (a kukta gyártójának utasításait követve) váltson alacsonyabb nyomásra.

- Ne helyezzen deformált edényeket az égőkre vagy a főzőlapokra: instabilak lehetnek, és véletlenül felborulhatnak.

Mit tehet Ön, hogy elkerülje a készülék károsodását

- Pontosan kövesse a jelen kézikönyvben leírt utasításokat.

Így néz ki az Ön új főzőlapja

A készülék leírása

Ezek az utasítások többféle készüléktípusra érvényesek. Nézze meg a sajátját, és ellenőrizze a

a megvásárolt modellnek megfelelő jellemzőket.

Így néz ki az Ön új főzőlapja

Főzés a főzőlapon

Gázégők

Minden gomb mellett a vezérlőpanelen fel van tüntetve, hogy melyik égőt vezérli.

Gázégők gyújtással

Egy égő meggyújtásához nyomja meg a kiválasztott égő gombját, és fordítsa balra, a gyújtási pozícióig. Tartsa ebben a pozícióban körülbelül 5 másodpercig; a gyújtást egy "kattanás" hang erősíti meg. Ha nem történik meg, ismételje meg a műveletet.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz: ezért ajánlott a maximális tisztaság, amelyet egy kis kefével érhet el, anélkül, hogy erős ütéseket mérne a gyertyákra.

A leállításhoz fordítsa a gombot jobbra, a 0 pozícióig. (5. ábra)

Gázégők biztonsági gyújtással és védelemmel

Ha a tűzhelye biztonsági szeleppel ellátott égőkkel rendelkezik, amelyek megakadályozzák a gáz kiszivárgását, ha a láng véletlenül kialszik, a gyújtáshoz nyomja meg a kiválasztott égő gombját, és fordítsa balra, a gyújtási állásba.

Tartsa ebben a helyzetben körülbelül 5 másodpercig; a gyújtást egy „kattanás” jelzi. Ha nem történik meg, ismételje meg a műveletet.

Ha a gomb elengedésekor a láng kialszik, fordítsa a gombot 0 állásba, és kezdje újra a műveletet, ezúttal tartsa lenyomva a gombot hosszabb ideig a nagy láng állásában, miután az égő begyújtott.

Miután az égő begyújtott, fordítsa a gombot a kívánt lángméret eléréséig.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lehet: ezért ajánlott a maximális tisztaság, amelyet

kefével lehet elérni, anélkül, hogy a gyújtógyertyákat erős ütésnek tenné ki.

A leállításhoz fordítsa a gombot jobbra, 0 állásba. (5. ábra).

Egyedi fogyasztás

Fornello ausiliare	1 kW
Fornello semi-rapido	1, 75 kW
Fornello rapido	3 kW

A tűzhely égői tökéletes állapotban kerülnek forgalomba, ezért ha bármilyen rendellenességet észlel, hívja a Műszaki Szolgálatunkat. A gázkészülék használata hőt és nedvességet termel a helyiségben, ahol felszerelték. Biztosítani kell a konyha megfelelő szellőzését: hagyja nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (elszívó). A készülék folyamatos használata további szellőztetést igényelhet, például nyisson ablakot (huzat nélkül), vagy növelje az elszívó teljesítményét (ha van).

Az edények kiválasztása és elhelyezése

Mindig az edényt a főzőzóna égőjének közepére helyezze. Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően. A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne nyúljon ki oldalra, hogy elkerülje a túlzott gázfogyasztást (6. ábra).

Fornello	ø minimo recipiente	ø maximo recipiente
Ausiliare (1kW)	100 mm °	120 mm
Semi-rapido (1,75kW)	120 mm	240mm
Rapido (3kW)	220 mm	260mm

Kerülje a nagy átmérőjű edények használatát a gombokhoz közeli égőkön, hogy elkerülje annak kockázatát, hogy az edények

Főzés a tűzhelyen

az égőre helyezve hozzáérjenek vagy megközelítsék azokat (7. ábra), ami a hőmérséklet emelkedését és károsodást okozhat.

Elektromos főzőlapok

A főzőlap típusától függően végtelen szabályozású vagy hatfokozatú kapcsolóval ellátott elektromos főzőlapokat találhatunk.

Mindkét esetben az első használat előtt a főzőlapokat 5 percig a legnagyobb teljesítményen kell melegíteni, edény nélkül. Normális, hogy ezalatt füst és szag keletkezik, amelyek a használat során eltűnnek. Ettől az első művelettől eltekintve soha ne használja a főzőlapokat edény nélkül.

Használjon tökéletesen lapos, vastag aljú, és a megfelelő főzőlap méretéhez illeszkedő edényt (8. ábra) a minimális főzési idő és a minimális fogyasztás elérése érdekében.

Javasoljuk, hogy a főzés elején a gombot a maximális állásba helyezze, majd később váltson közepes, fenntartó állásba.

Az energia megtakarítása érdekében, kihasználva a főzőlap hőtehetetlenségét, a főzés vége előtt egy kicsit ki lehet kapcsolni, mivel a főzés a felhalmozott hővel folytatódik.

Kerülje, hogy folyadék kerüljön a főzőlap felületére, és hogy nedves edényekkel dolgozzon.

Végtelen szabályozású elektromos főzőlapok

Ezeket a főzőlapokat egy végtelen energia-szabályozó vezérli, amellyel kiválasztható a főzni kívánt ételnek megfelelő teljesítmény.

Figyelembe véve a főzés típusát és az étel mennyiségét, valamint az alábbi táblázatot, forgassa a gombot balra (9. ábra) az elkészítendő ételnek megfelelő állásba.

A működésjelző lámpa világítani fog. A főzőlap kikapcsolásához forgassa a gombot a 0 állásba: a jelzőlámpa kialszik.

Állás

Fondere: cioccolato, burro, gelatina	1-2
Cottura: riso, bechamel, ragù	2-3
Cottura: patate, pasta, verdura	4-5
Soffriggere: stufato, arrosto in rotolo	4-5
Cottura al vapore: pesce	5
Scaldare piatti preparati	2-3-4-5
Arrostire: bistecche, fettine, frittate	6-7-8
Cuocere e dorare	9

Mielőtt először használja a főzőlapokat, mindegyiket egyenként 5 percig kell melegíteni edény nélkül, a legnagyobb teljesítményen. Ez idő alatt normális, hogy füst és szag keletkezik, amelyek a használat során eltűnnek. Ettől az első alkalmatól eltekintve soha ne használja a főzőlapokat edény nélkül.

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú elektromos kapcsoló vezérli, amely fokozatosan biztosít teljesítményt (10. ábra)

6. pozíció: maximális hő

1. pozíció: minimális hő

Tájékoztató jelleggel ne feledje:

1. és 2. pozíció: melegítés

3. és 4. pozíció: erős melegítés és főzés

5. és 6. pozíció: sütés.

A főzőlap karbantartása

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak hidegen. Soha ne használjon súrolószereket vagy éles tárgyakat.

Gázégők

A gázégőket időszakosan mossa le, merítse őket szappanos vízbe, és dörzsölje át nem fémes kefével, hogy minden lyukat és hornyot megtisztítson, és biztosítsa a láng megfelelő kiáramlását. Használat előtt alaposan szárítsa meg őket (11. ábra). Győződjön meg arról, hogy a fedők jól illeszkednek az égő alapjára.

Elektromos lapok

Ajánlott a kifolyt folyadékot enyhén nedves puha ruhával eltávolítani, és a lapokat néhány percig bekapcsolva szárítani. Soha ne használjon éles eszközöket, például fém súrolószivacsot, kést stb. a megkeményedett ételmaradékok eltávolításához a felületről.

Lehetőség szerint kerülje a só érintkezését a főzőlappal.

Ha a hosszú használat eltávolította a főzőlapok bevonatát, ajánlott néhány csepp olajjal vagy más, a piacon kapható karbantartó termékkel áttörölni őket. Ne használjon súrolószereket.

Használat során a körvonal vasalója sárgás színűvé válik. Ez normális: tisztításához használjon rozsdamentes acélhoz való tisztítószereket.

Általános karbantartás

Ha egy csaptelep elakadt, ne erőltesse. Azonnal hívja a Hivatalos Műszaki Szolgálatot a javítás vagy csere elvégzéséhez.

A zománc, az üveg, a polírozott alumínium és az acél megőrzéséhez használjon szappanos vizet és szivacsot, de csak hidegen. Ne használjon tisztítószereket vagy súrolószivacsokat, amelyek károsíthatják a zománcot. Ne hagyjon savas folyadékokat (citromlé, ecet stb.) hosszú ideig érintkezni a zománccal. Rozsdamentes acél felületekhez ajánljuk az ehhez az anyaghoz készült speciális termékek használatát. Vigye fel a terméket nedves ruhával vagy közvetlenül a tisztítandó felületre. Polírozza puha, száraz ruhával.

Szerelési és beállítási utasítások

Méretek

Bármilyen szerelési művelet megkezdése előtt ellenőrizze a főzőlap méreteit és a bútorban elkészítendő nyílások méreteit. A méretek nem változnak a három készüléktípusnál: gáz, vegyes és elektromos (12., 13. ábra).

A főzőlap bútorra történő felszerelésének lehetősége a gázkészülékekre vonatkozó EN 30-1 szabvány szerint 3. osztály, és az EN 60.335-2-6 szabvány szerint a háztartási készülékeknél "X" kategóriába sorolják (12., 13. ábra).

Használja ezt a készüléket beépített sütők tetején, és gondoskodjon a készülék megfelelő szellőzéséről.

Gázcsatlakozás

Szükséges, hogy minden szerelési, beállítási és más gáztípushoz való átalakítási műveletet a mi műszaki szolgálatunk felhatalmazott személyzete végezze a hatályos előírásoknak és a gázszolgáltatók előírásainak megfelelően.

A készülék csatlakoztatása előtt ellenőrizze, hogy az előkészített-e a szolgáltatandó gáztípushoz. A mi főzőlapjaink a gyárból a jellemző táblán feltüntetett gáztípushoz előkészítve kerülnek ki.

Elengedhetetlen, hogy a készülék felszerelési helye rendelkezzen a szabályozott szellőzéssel. Ezzel

A gázfőzőlap használata során az égés maradványait kívülre kell vezetni.

A gázfőzőlap bemeneti gyűjtőcsövének vége 1/2" menetes könyökidommal van ellátva.

Ez a könyökidom lehetővé teszi, hogy egy közdarab beiktatásával a következőket érjük el:

- merev csatlakozás. A főzőlappal együtt szállított rézcső, anya és szigetelő közdarab (14. ábra).

- csatlakozás fém flexibilis csővel (14. ábra).

Mindkét csatlakozási mód esetén kerülni kell a könyökidom elmozdítását vagy elforgatását a gyári beállítási helyzetéből.

Mindkét esetben elzárócsapot kell beiktatni a készülék és a gázhálózat közé.

Elektromos csatlakoztatás

Az adattáblán ellenőrizni kell a feszültséget és a teljes teljesítményt.

A készüléket kötelezően földelni kell.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie, aki gondoskodik arról, hogy a csatlakoztatás megfeleljen az ország jogszabályainak. Emellett maradéktalanul be kell tartania a helyi áramszolgáltató előírásait is.

A szokásos biztonsági feltételek betartásához a szerelőnek legalább 3 mm érintkezőnyílású, minden pólusra kiterjedő kapcsolót kell beszereznie. Ez nem szükséges dugós csatlakozás esetén, ha a dugaszolóaljzat a felhasználó számára hozzáférhető.

A dugasszal ellátott készülékeket megfelelően földelt dugaszolóaljzathoz kell csatlakoztatni.

A földelés hiányából vagy hibás földelésből eredő balesetekért nem vállalunk felelősséget.

Telepítési és beállítási utasítások

A tűzhely összes elektromos bekötése a főzőlap aljának hátsó részén található sorkapocsban van központosítva, és a megfelelő fedél védi.

A csatlakoztatáshoz

Vegyen egy csavarhúzót, és távolítsa el a csatlakozósorkapocs védőfedelének két csavarját (15. ábra).

A főzőlap 220...230 V-os és 2 fázisú csatlakoztatásra van előkészítve.

Négy elektromos főzőzónával rendelkező főzőlap esetén (16. ábra), ha szükséges, más típusú csatlakoztatást is végezhet a sorkapocs hídjának használatával, a 17. ábrán látható bekötési rajz szerint.

A telepítés során először a földelővezetéket csatlakoztassa, és a szétszereléskor azt utoljára válassza le. Tartsa be a csatlakozókábel szükséges keresztmetszetét. A készülék hálózati csatlakoztatásához H05RR-F típusú vagy azzal egyenértékű kábelt kell használni.

MODELLO	SEZIONE CAVO	FUSIBILE (Amp)
GAS	3x0,75 mm2	2
MISTA	3x1,5 mm2	10
ELETTRICA	3x2,5 mm2	32

A főzőlap beépítése a bútorba

Végezze el a szükséges méretű kivágást a munkalapon (13. ábra).

A vágási felületek védelme

Ha a bútor gyártásához használt faforgács nedvességgel érintkezik, gyorsan megduzzad. Ezért célszerű a vágási felületeket speciális ragasztóval lefesteni, hogy megvédje őket a gőztől vagy a lecsapódó víztől, amely a bútor munkalapjának felülete alá kerülhet.

A bútor rögzítése

Helyezze a 6 darab "A" jelű rögzítőelemet a kivágás felületére a 18. ábrán látható módon, úgy hogy a rögzítőelem felülete a bútor szélének szintjén legyen.

Megjegyzés: Gránit vagy márvány esetén használjon tipliket vagy alátéteket a tartócsavarokhoz, vagy ragassza fel a rögzítőelemeket az anyagokhoz megfelelő ragasztóval (fém kőre). Ha szétszerelésre lenne szükség, csak felfelé kell tolni a készüléket.

Helyezze a készülékkel szállított öntapadó tömítést "B" a főzőlap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza bármilyen szivárgást.

Helyezze be a főzőlapot a nyílásba. Egyidejűleg gyakoroljon nyomást a végekre, hogy a rései egybeessenek a reteszeléssel. Ellenőrizze, hogy a főzőlap a teljes kerülete mentén felfekszik.

Javaslatok a beépíthető bútorokhoz

A munkafelületen, a főzőlap közvetlen közelében lévő paneleknek nem éghető anyagból kell készülniük. Mind a rétegelt burkolatoknak, mind a ragasztónak hőállónak kell lenniük, hogy ne károsodjanak. Továbbá be kell tartani a hátsó és az oldalsó fal közötti távolságot, amint az a 13. ábrán látható. A készülék alatti megfelelő légáramlás biztosításához legalább 10 cm távolságot kell hagyni bármilyen fiók, közbenső fal vagy sütő felett, amelyet a készülék alá kívánnak helyezni.

Ez a készülék nincs elszívó berendezéshez csatlakoztatva, ezért szükséges, hogy a helyiség, ahol felszerelik, rendelkezzen az előírt szellőzéssel. Ezért szükséges, hogy az égéstermékeket a szabadba vezessék. A készülék folyamatos használata további szellőztetést igényelhet, például ablaknyitást vagy szellőztető berendezés használatát.

Beépítési és beállítási utasítások

mechanikus (például elszívó). Ez utóbbi esetben ne feledje, hogy a főzőlaptól való minimális távolságnak 650 mm-nek kell lennie.

A gáz típusának megváltoztatásához szükséges műveletek

Minden telepítési, beállítási és más gáztípushoz való átalakítási műveletet a mi Műszaki Szolgálatunk felhatalmazott személyzetének kell elvégeznie a hatályos előírásoknak és a gázszolgáltató előírásainak megfelelően. Fontos: bármilyen művelet előtt kapcsolja le a készülék gáz- és elektromos ellátását.

A főzőlap az adattáblán feltüntetett gáztípushoz van előkészítve.

Az Ön országában érvényes előírások által megengedett határokon belül (lásd az adattáblát) ez a főzőlap más gázokhoz is átalakítható. Más gáztípus használatához a következő műveleteket kell elvégezni:

a) a főzőlap égőinek fúvókáinak cseréje

1- távolítsa el a rácsokat, a fedeleket és az égőtestet. 2- csavarja ki és húzza ki a fúvókákat, amelyek minden égő alján találhatók, egy 7 mm-es csőkulccsal (19. ábra). 3- szerelje be a kívánt gáznak megfelelő fúvókákat a jellemzők táblázata alapján (lásd 1. táblázat), és nyomja be teljesen a tömítettség biztosítása érdekében.

A fent leírt összes művelet elvégzése után szerelje fel az égőket és a rácsokat.

b) a főzőlap égői csapjainak csökkentett fogyasztásának beállítása

1- állítsa a csapokat minimumra

2- Szerelje le a főzőlap gombjait. 3- A gombok eltávolítása után keletkezett nyíláson keresztül hozzáfér a csap elülső részéhez, ahol a "by-pass" beállítócsavar található (20., 21. ábra). Propán- és butángáz esetén a csavart teljesen be kell csavarni. Földgáz esetén addig kell csavarni a csavart, amíg el nem éri az égő megfelelő gázkimenetét, hogy a láng minimálisról maximálisra váltásakor ne aludjon el, és ne keletkezzen lángvisszacsapás.

Biztonságos főzőlapok

Ha a főzőlap biztonsági szelepekkel van felszerelve, a következő műveleteket kell elvégezni a csökkentett fogyasztás beállításához:

1. Távolítsa el a rácsokat, a fedeleket, az égőtestet és a gombokat.
2. Távolítsa el a lapot. A by-pass beállításához el kell távolítani a gyújtórendszert.
3. Propán- és butángáz esetén a csavart teljesen be kell csavarni. Földgáz esetén addig kell csavarni a csavart, amíg el nem éri az égő megfelelő gázkimenetét, hogy a láng minimálisról maximálisra váltásakor ne aludjon el, és ne keletkezzen lángvisszacsapás.
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: soha ne szerelje szét a csap tengelyét. Meghibásodás esetén a teljes csapot kell leszerelni.

A műveletek elvégzése után szerelje vissza az alkatrészeket.

c) Ragassza fel a címkét, amely jelzi, hogy milyen gázra lett átállítva a készülék, az adattábla közelében.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

Telepítési és beállítási utasítások

TABELLA1CARATTERISTICHE DEI FORNELLI
L'apparecchio deve essereutilizzato con y gas indicati nellaplacca delle caratteristiche			TIPODI GAS	G-30BUTANO	G-31PROPANO	G-20NATURALE
Pressione di uso			mbar	30	37	20
Fornello rapido	Indicazioni dell'iniettore			85	85	116
	Consumo (Hs)	Nominale Ridotto	kW	3≤0,6	3≤0,6	3≤0,5
	Portata 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-
Fornello semi-rapido	Indicazioni dell'iniettore			65	65	97
	Consumo (Hs)	Nominale Ridotto	kW	1,75≤0,35	1,75≤0,35	1,75≤0,29
	Portata 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166
Fornello ausiliare	Indicazioni dell'iniettore			50	50	72
	Consumo (Hs)	Nominale Ridotto	kW	1≤0,33	1≤0,33	1≤0,33
	Portata 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095--

Mit tegyen, ha valami nem működik

Nem mindig szükséges felhívni a műszaki szolgálatot. Sok esetben Ön is orvosolhatja a hibát. Az alábbi táblázat néhány tanácsot ad.

Fontos megjegyzés: Csak a műszaki szolgálat felhatalmazott személyzete végezhet beavatkozásokat a gáz- és elektromos rendszerben.

Che cosa succede...	Causa probabile	Rimedio
... se il funzionamento elettrico generale non funziona?	fusibile difettoso	controllare il fusibile nella scatola dei fusibili, e cambiarlo se non funziona.
... se l'accensione elettrica non funziona?	ci possono essere resti di alimenti o di detersivi tra la bugia e i fornelli	Pulire con cura lo spazio tra bugia e fornelli.
... se la fiamma dei fornelli cambia all'improvviso?	le varie parti del fornello sono state riposte nella posizione sbagliata	collocare in modo corretto le varie componenti.
... se il flusso di gas non sembra normale, o se non esce gas?	-il passaggio del gas è chiuso, dovuto alle chiavi intermedie-se si usa bombola, può essere vuota	-aprire le possibili chiavi intermedie.-cambiare la bombola con una piena.
... se in cucina c'è odore di gas?	-c'è un rubinetto aperto-possibile fuga nella giunzione alla bombola	-controllare i rubinetti.-verificare la giunzione.
... se non si attivano i dispositivi di sicurezza dei vari fornelli?	-l fori di uscita del gas dei fornelli sono sporchi	-Pulire i fori di uscita del gas dei fornelli.

Ha felhívja műszaki szolgálatunkat, adja meg:

E-Nr

FD

Ezek az információk a készülék adattábláján találhatók.

Garancia feltételei

Az erre a készülékre érvényes garancia feltételeit a cégünk képviselete határozza meg abban az országban, ahol a vásárlás történt. A kereskedő, akitől a készüléket vásárolta, bármikor készen áll arra, hogy

tájékoztassa Önt erről. Minden esetben a garancia érvényesítéséhez be kell mutatni a vásárlást igazoló dokumentumot.

Fenntartjuk a módosítás jogát.

Tartalom

Oldal

Amire figyelnie kell 57

A csomagolás kezelése és a készülékek hulladékba helyezése 57

Az új készülék csatlakoztatása előtt 57

Biztonsági előírások 57

Óvintézkedések a készülék károsodásának megelőzésére 58

ÚTMUTATÓ A FELHASZNÁLÓ SZÁMÁRA

Így néz ki az új főzőlapja 59

A készülék leírása 59

Főzés a főzőlapon 61

Gázégők 61

Melyik edény melyik égőre? 61

Elektromos főzőlapok 62

A főzőlap karbantartása 63

Tisztítás és karbantartás 63

ÚTMUTATÓ A SZERELŐ SZÁMÁRA

Útmutató a telepítéshez és beállításhoz 64

Méretek 64

Gázcsatlakozás 64

Elektromos csatlakozás 64

A főzőlap beépítése a bútorba 65

A gázfajta megváltoztatásához szükséges műveletek 66

Mit tegyen, ha valami nem működik? 68

Garanciafeltételek 68

Amire figyelnie kell

A csomagolás kezelése és a készülékek hulladékba helyezése

• Gondoskodjon a csomagolás környezetbarát, megfelelő kezeléséről. Termékeinknek hatékony védelemre van szükségük szállítás közben. Erre a lehető legkisebb mértékben törekszünk. Minden felhasznált csomagolóanyag környezetbarát és teljes mértékben újrahasznosítható. Utókezeléssel és újrafelhasználással nyersanyagokat takaríthatunk meg, miközben csökken a keletkező hulladék mennyisége.
• Mielőtt egy készüléket hulladékba helyez, tegye azt használhatatlanná. Ezután vigye egy újrahasznosítható anyagokat gyűjtőhelyre. A helyi önkormányzat megadja a legközelebbi gyűjtőhely címét.

Az új készülék csatlakoztatása előtt

• Mielőtt új készülékét első alkalommal használja, figyelmesen olvassa el a használati útmutatót; fontos információkat tartalmaz a biztonságról, valamint a készülék használatáról és karbantartásáról.
• A következő utasítások csak azokra az országokra vonatkoznak, amelyeknek a szimbóluma a készüléken található. Ha a szimbólum nem szerepel a készüléken, akkor a műszaki előírásoknak megfelelően kell eljárni, amelyek tartalmazzák a készülék ország használati feltételeihez való igazításához szükséges utasításokat.
• Mielőtt a készüléket a gázberendezéshez csatlakoztatná, ellenőrizze, hogy a készülék be van-e állítva a szolgáltatandó gázfajtára.
• Nagyon fontos, hogy a helyiség, ahol a készüléket felszerelik, rendelkezzen az előírt szellőzéssel.
• Nem ajánlott a készüléket erős légáramlású helyiségekben felszerelni, mert az égők kialudhatnak.
• A gyárból való kiszállításkor ez a készülék az adattáblán feltüntetett gáztípusra van beállítva. Biztonsági okokból és a hatályos előírások betartása érdekében a telepítést és az átalakítást más gáztípusra hivatalosan feljogosított technikusra bízza.
• A készülék belsejét ne manipulálja. Szükség esetén hívja műszaki ügyfélszolgálatunkat.
• Ezek a készülékek magas hőmérsékletet érnek el. Óvatosan járjon el!
• A használati és szerelési útmutatót őrizze meg, hogy a készülékkel együtt átadhassa egy esetleges új tulajdonosnak.
• Sérült készüléket ne helyezzen üzembe.

Biztonsági előírások

• A gáz- és elektromos hálózatra történő csatlakoztatást arra feljogosított személyzet végezze.
• A készüléket kötelező földelni. Földelővezeték hiánya vagy hibája miatt bekövetkező baleset esetén minden felelősséget elhárítunk.
• A főző- és fűtőberendezések felületei működés közben felforrósodnak. Tartsa távol a gyermekeket mindenkor.
• Az elektromos kábelek nem érintkezhetnek fűtött zónákkal.
• A tápkábelt rögzíteni kell a bútorhoz, hogy elkerülje a sütő fűtött részeivel való érintkezést.

Mire figyeljen

• A készüléket kizárólag ételek elkészítésére használja, soha ne fűtésre. • A túlhevült zsírok vagy olajok könnyen meggyulladhatnak. A zsírokat vagy olajokat tartalmazó ételeket, például a sült krumplit, ezért felügyelet mellett készítse.
• Meghibásodás és az üvegfelület megrepedése esetén szakítsa meg a készülék elektromos és gázellátását. A javításhoz hívja műszaki ügyfélszolgálatunkat.
• A kuktafazekakra folyamatosan figyelnie kell, amíg el nem éri a megfelelő nyomást. Állítsa a maximum fokozatot a főzéshez, majd (a kuktafazék gyártójának utasításai szerint) alacsonyabb fokozatra.

- Ne helyezze a deformált edényeket a gázégőkre és a főzőlapokra úgy, hogy azok instabilak legyenek, hogy elkerülje a véletlen felborulásukat.

Óvintézkedések a készülék károsodásának elkerülése érdekében

- Pontosan kövesse a jelen füzetben található utasításokat.

Így néz ki az új főzőlapja

A készülék leírása

alaposan vizsgálja meg, és nézze meg, mely jellemzők vonatkoznak az Ön által vásárolt modellre.

Ez a használati útmutató több modellre érvényes. Vegye figyelembe a modelljét

Így néz ki az új főzőlapja

Főzés a főzőlapon

Gázégők

A kezelőpanelen minden vezérlőgomb mellett fel van tüntetve, hogy melyik égőhöz tartozik az adott gomb.

Gyújtóval ellátott gázégők

Egy égő meggyújtásához nyomja be a kiválasztott égő gombját, és fordítsa balra a gyújtási állásba. Tartsa a gombot még körülbelül 5 másodpercig a gyújtási állásban. A gyújtást egy "kattanás" erősíti meg. Ismételje meg a műveletet, ha a gyújtás nem történik meg.

Ha a gyújtógyertyák piszkosak, a gyújtás hibásan működik. Ezért ajánlott a gyújtógyertyákat a lehető legtisztábban tartani. Ehhez használjon egy kis kefét, figyelembe véve, hogy a gyújtógyertyák nem viselik el a durva bánásmódot.

Az égő eloltásához fordítsa a gombot jobbra a nulla állásba. (5. ábra)

Gázégők gyújtással és biztonsági berendezéssel

Ha a tűzhelye olyan égőkkel van felszerelve, amelyek biztonsági szeleppel rendelkeznek, amelyek megakadályozzák a gázszivárgást, ha az égők véletlenül kialszanak, a gyújtáshoz a következőképpen járjon el: nyomja be a kiválasztott égő gombját, és fordítsa balra a gyújtási állásba. Tartsa a gombot még körülbelül 5 másodpercig lenyomva a gyújtási állásban. A gyújtást egy "kattanás" jelzi.

Ha az égő a gomb elengedésekor kialszik, fordítsa a gombot nulla állásba, és kezdje újra a műveletet; ezúttal azonban tartsa hosszabb ideig lenyomva a gombot a nagy láng állásában, miután az égő meggyulladt.

Ha a gyújtógyertyák piszkosak, a gyújtás hibásan működik. Ezért ajánlott a gyújtógyertyákat a lehető legtisztábban tartani. Ehhez használjon kis kefét, figyelembe véve, hogy a gyújtógyertyák nem viselik el a durva bánásmódot.

Az égő kikapcsolásához fordítsa a gombot jobbra a nulla állásba. (5. ábra).

	Nominaal verbruik
Hulpbrander	1 kW
Halfsnelbrander	1,75 kW
Snelbrander	3 kW

A tűzhely égői tökéletesen be vannak állítva, amikor elhagyják a gyárat; ezért hívja a műszaki szolgálatot, ha bármilyen eltérést észlel.

A gázkészülék használata hőt és páratartalmat okoz a helyiségben, ahol a készülék fel van szerelve. Gondoskodnia kell a konyha megfelelő szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (elszívó).

A készülék hosszú távú használata további szellőztetést igényelhet, például ablaknyitást (huzat okozása nélkül), vagy ha van, a mechanikus szellőztetés teljesítményének növelését.

Melyik edény melyik égőre?

Mindig az edényt a főzőzóna égőjének közepére helyezze.

Válassza az edény átmérőjét a főzőzóna égőjének megfelelően.

A maximális hatékonyság elérése érdekében ügyeljen arra, hogy a láng ne érjen az edény alá: így elkerüli a felesleges gázfogyasztást. (6. ábra)

Brander	Minimumø pan	Maximumø pan
Hulpbrander (1 kW)	100 mm	120 mm
Halfsnelbrander (1,75 kW)	120 mm	240 mm
Snelbrander (3 kW)	120 mm	260 mm

Kerülje a nagy átmérőjű edények használatát a gombokhoz közeli égőkön; ha az égők közepére helyezik, érintkezésbe kerülhetnek a gombokkal, vagy olyan közel kerülhetnek (7. ábra), hogy a hőmérséklet emelkedjen, és kárt okozzon.

Főzés a tűzhelyen

közelébe kerülnek (7. ábra), hogy a hőmérséklet emelkedjen, és kárt okozzon.

Elektromos főzőlapok

A (beépíthető) főzőlap modelljétől függően találhatunk: végtelen szabályozóval működtetett elektromos főzőlapokat, vagy hatfokozatú kapcsolóval működtetett főzőlapokat.

A főzőlapok első használata előtt mindkét esetben egyenként 5 percig kell fűteni őket edény nélkül, a szabályozót maximumra állítva. Ez idő alatt normális, hogy füst és szagok keletkeznek, amelyek a használat során eltűnnek. Ezt az első alkalmat kivéve ne melegítse a főzőlapokat edény nélkül.

Használjon vastag, teljesen lapos aljú edényeket, és a lehető legjobban igazítsa az edények méretét a használt főzőlaphoz (8. ábra), hogy minimális főzési időt és minimális fogyasztást érjen el.

Javasoljuk, hogy a főzés megkezdésekor a gombot maximumra állítsa, majd a főzést alacsonyabb fokozaton folytassa, az étel mennyiségétől és típusától függően.

A főzőlap hőtehetetlenségét kihasználva kapcsolja ki egy kicsit korábban, mint ahogy ténylegesen befejezné a főzést. Így energiát takarít meg: a főzőlapban felhalmozódott hő forrásban tartja az ételt.

Kerülje a folyadékok túlfolyását a főzőlap felületén, valamint a nedves edényekkel való munkát a főzőlapon.

Végtelen szabályozású elektromos főzőlapok

Ezeket a főzőlapokat egy végtelen szabályozóval működtetik az energiaellátáshoz, amellyel kiválaszthatja a főzendő ételhez illő teljesítményt.

Figyelembe véve a főzés típusát, az étel mennyiségét, és az alábbi táblázatot használva, forgassa a gombot balra (9. ábra) a főzendő ételhez tartozó állásba. A működés visszajelző lámpája kigyullad. A főzőlap kikapcsolásához forgassa a gombot nulla állásba. A visszajelző lámpa kialszik.

Állás

Olvasztás: Csokoládé, Vaj, Zselatin 1-2

Főzés: Rizs, Besamel mártás, Ragu 2-3

Főzés: Burgonya, Tészta, Zöldségek 4-5

Párolás: Pörkölt, Sült tekercs 4-5

Párolás: 5

Felmelegítés, melegen tartás készételekhez 2-3-4-5

Sütés és pirítás: rántott hús, steak, omlett 6-7-8

Főzés és elősütés 9

Magasabb fokozat szükséges a következő esetekben:

• Jelentős mennyiségű folyadék
• Nagy mennyiségű étel elkészítése
• Főzés fedő nélküli edényekben

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú kapcsolóval működtetik, amely fokozatosan biztosítja a teljesítményt (10. ábra).

6. fokozat: Maximális hő

1. fokozat: Minimális hő

Tájékoztatásul:

1. és 2. fokozat: Melegítés

3. és 4. fokozat: Erős melegítés és főzés

Stand 5 en 6: Frituren

Het onderhouden van uw kookplaat

Schoonmaken en onderhoud

Het schoonmaken dient te gebeuren wanneer het apparaat is afgekoeld.

Pannendragers

Gebruikt u een spons, water en zeep, maar alleen wanneer de pannendrager is afgekoeld. Gebruikt u nooit schuurmiddelen, bijtende middelen of snijdende voorwerpen.

Door hun formaat passen ze in uw vaatwasmachine.

Gasbranders

Om de branders schoon te houden, moet u ze regelmatig in zeepsop leggen en ze schoonwrijven met een niet-metalen borsteltje; een en ander om de gaatjes en gleufjes volledig vrij te houden voor het correct branden van de vlam. Droogt u de branders zorgvuldig alvorens deze opnieuw te gebruiken. Verzekert u zich ervan dat u de branderdeksels goed op de branders plaatst. (Fig. 11)

Elektrische kookplaten

Door het gebruik vergeelt de ring van de omranding. Dit is normaal. Gebruikt u voor het schoonmaken schoonmaakmiddelen voor roestvrij staal.

Aangeraden wordt alle overgelopen vloeistof op te nemen met een zachte doek die enigszins vochtig is gemaakt, en het geheel te drogen door de kookplaat enige momenten aan te zetten. Gebruikt u nooit voorwerpen met scherpe punten zoals pannensponzen, messen, enzovoorts, om aangekoekte etensresten van het oppervlak van de kookplaat te verwijderen.

Voorkomt u zoveel mogelijk het oppervlak van de kookplaat in contact te brengen met zout.

Indien de beschermlaag van de kookplaten door langdurig gebruik is aangetast, is het gewenst de kookplaat met enige druppels olie of met een ander veel gebruikt onderhoudsproduct te besprenkelen. Gebruikt u geen bijtende middelen.

Algemeen onderhoud

Ha egy csap nehezen jár, ne erőltesse. Azonnal hívja a Hivatalos Műszaki Szolgálatot, hogy elvégezhessék a csap javítását vagy cseréjét.

Csak akkor használjon szivacsot szappanos vízzel a zománc és az üveg, acél vagy fényes alumínium alkatrészek karbantartásához, amikor a készülék már jól lehűlt. Ne használjon olyan tisztítószert vagy súrolószivacsot, amely karcolásokat okozhat a zománcon. Ne hagyja a savas folyadékokat (citromlé, ecet stb.) hosszú ideig a zománcon. Rozsdamentes acél felületekhez rozsdamentes acél tisztítószerek használatát javasoljuk. A terméket nedves ruhával vagy közvetlenül a tisztítandó felületre vigye fel. Puha, száraz ruhával vagy szarvasbőrrel fényesítse a felületet.

Útmutatás a telepítéshez és beállításhoz

Méretek

A telepítés előtt ellenőrizze a (beépíthető) főzőlapok méreteit, valamint a bútorzatban kialakítandó nyílás méreteit (12., 13. ábra).

A méretek mindhárom modellnél azonosak: gáz, vegyes és elektromos.

A főzőlap beépíthetősége a bútorzatba a gázkészülékekre vonatkozó EN 30-1 szabvány szerint 3. osztályú, és a háztartási elektromos készülékekre vonatkozó EN 60.335-2-6 szabvány szerint "X" kategóriába sorolható. Ez azt jelenti, hogy a készüléket el kell távolítani az oldalfalaktól (12., 13. ábra).

Ezt a készüléket saját hűtéssel rendelkező beépíthető sütők tetejére kell felszerelni.

Gázcsatlakozás

A telepítéssel, beállítással és más gázfajtára való átállítással kapcsolatos minden műveletet a Műszaki Szolgálat arra jogosult személyzetének kell elvégeznie, a hatályos szabványok és a GALVO gázszolgáltatók előírásai (NEN 1078) (vagy a belgiumi szabványok) betartásával.

Mielőtt a készüléket a gázberendezéshez csatlakoztatná, ellenőrizze, hogy a készülék be van-e állítva a szolgáltatandó gázfajtára. Gyárilag a főzőlapjaink be vannak állítva

hogy az adattáblán feltüntetett gázfajtával működjenek.

Feltétlenül szükséges, hogy a készülék telepítési helye rendelkezzen az előírt szellőzéssel. Az égéstermékeket ugyanis kifelé kell elvezetni.

A főzőlap gázbemenetének vége 1/2"-es menetes könyökidommal van ellátva.

Ha tömítőgyűrűt helyez el e könyökidom és a gázvezeték közé, a következőkre van lehetőség:

- Merev csatlakozás. A főzőlappal együtt egy rézcsövet, egy anyát és egy tömítőgyűrűt szállítanak (14. ábra).

- Rugalmas fémcsővel történő csatlakozás (14. ábra). Ebben az esetben gondoskodni kell arról, hogy ez a cső ne érintkezzen a beépített egység mozgó részeivel (például fiókkal), és hogy a cső ne haladjon át olyan helyeken, amelyek könnyen eltömődhetnek.

Mindkét csatlakozási módnál ügyelni kell arra, hogy a gyári könyökidom ne mozduljon el vagy forduljon el.

Mindkét esetben a készülék és a gázhálózat közé könnyen hozzáférhető elzárócsapot kell beépíteni.

Elektromos csatlakoztatás

Az adattáblán ellenőrizni kell a feszültséget és az összteljesítményt.

A készüléket kötelező földelővezetékre csatlakoztatni.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. A technikusnak meg kell győződnie arról, hogy a csatlakoztatás az adott ország törvényi előírásainak megfelelően történik (NEN 1010). Továbbá a helyi áramszolgáltató előírásait is maradéktalanul be kell tartani.

Útmutatás a telepítéshez és beállításhoz

A szokásos biztonsági előírások betartása érdekében a telepítőnek a készüléket legalább 3 mm érintkezési nyílással rendelkező, minden pólusra kiterjedő árammegszakítóval kell ellátnia. Ez nem szükséges dugós csatlakoztatás esetén, ha az dugaszolóaljzat a felhasználó számára jól hozzáférhető.

A dugasszal ellátott készülékek csak megfelelően földelt dugaszolóaljzatra csatlakoztathatók.

Földelővezeték hiánya vagy hibás földelés okozta baleset esetén minden felelősséget elhárítunk.

A főzőlap teljes elektromos rendszere a főzőlap aljának hátulján található általános csatlakozódobozban van összefogva, amelyet a hozzá tartozó védőburkolat véd.

A csatlakoztatás előtt

Vegyen egy csavarhúzót, és távolítsa el a csatlakozódoboz védőburkolatának 2 csavarját (15. ábra). A főzőlap 230 V-os és 2 fázisú csatlakoztatásra készült.

A (beépített) főzőlap négy elektromos főzőzónával (16. ábra) esetén más típusú csatlakoztatásra van szükség; használja a csatlakozódoboz hidat a csatlakozási rajz szerint (17. ábra). A telepítés során először a védővezetéket csatlakoztassa, és bontáskor ezt a vezetéket válassza le utoljára. A kábel cseréje esetén tartsa be a keresztmetszetet és a kábel típusát.

A készülék hálózatra csatlakoztatásához H05RR-F típusú vagy azzal egyenértékű csatlakozókábelt kell használni.

MODEL	DOORS NEDEKABEL	ZEKERING (Amp)
GAS	3 x 0,75 mm2	2
GEMENGD	3 x 1,5 mm2	10
ELEKTRISCH	3 x 2,5 mm2	25

A főzőlap beépítése a bútorba

Vágjon ki egy darabot a munkalapból a szükséges méreteknek megfelelően (13. ábra).

A vágási felületek védelme

A bútorok gyártásához használt fa rostjai viszonylag gyorsan megduzzadnak, ha nedvességgel érintkeznek. Ezért a vágási felületeket speciális tömítőanyaggal kell lakkozni, hogy megvédje őket a gőztől vagy a kondenzvíztől, amely a konyhabútor munkalapja alatt felhalmozódhat.

Üzembe helyezés a bútorban

Rögzítse a 6 „A” jelű bilincset a vágási felülethez a 18. ábra szerint; a bilincs alsó részének a bútor felső élével azonos magasságban kell lennie.

Megjegyzés: Gránit vagy márvány munkalapok esetén használjon tipliket vagy hüvelyeket a csavarok rögzítéséhez, vagy ragassza fel jól a bilincseket. Ehhez használjon olyan ragasztót, amely alkalmas fém kőre történő ragasztására.

Ha szükséges a készülék szétszerelése, csak fel kell tolni a készüléket.

Helyezze fel a készülékhez mellékelt öntapadó tömítést „B” a főzőlap alsó részére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza a beszivárgást.

Helyezze a főzőlapot a kivágott nyílásba. Ugyanakkor gyakoroljon nyomást a végekre, hogy a hornyok a rugóba kerüljenek. Ellenőrizze, hogy a főzőlap a teljes kerületén alátámasztva van-e.

Beépítési javaslatok

A főzőlap közvetlen közelében lévő panelek a munkafelületen nem lehetnek gyúlékony anyagból.

Telepítési és beállítási útmutató

Gyúlékony anyag. Mind a burkolatok, mind a rögzítésükhöz használt tömítőanyag hőálló legyen a sérülések elkerülése érdekében. Tartsa be továbbá a 13. ábrán feltüntetett távolságokat a hátsó faltól és az oldalfalaktól. A készülék alatti megfelelő légáramlás biztosítása érdekében hagyjon legalább 10 cm szabad helyet bármely (kis) fiók, közbenső fal vagy sütő felett, amely alá helyezhető.

Ez a készülék nincs elszívóhoz csatlakoztatva. Ezért feltétlenül szükséges, hogy a helyiség, ahová a készüléket beépítik, rendelkezzen az előírt szellőzéssel. Az égéstermékeket ugyanis ki kell vezetni. A készülék hosszú távú használata további szellőzést igényelhet: ablaknyitás vagy mechanikus szellőztetés alkalmazása. Ha mechanikus szellőztetéssel rendelkezik (például elszívó), ügyeljen arra, hogy az legalább 650 mm távolságra legyen a főzőlaptól.

A gázfajta megváltoztatásához szükséges műveletek

A másik gázfajtára való átállítással kapcsolatos minden műveletet a Műszaki Szolgálatunk arra jogosult személyzetének kell elvégeznie, a gázszolgáltatók hatályos előírásainak és szabályzatainak betartásával.

Fontos: a készüléken végzett minden művelet előtt először szakítsa meg az elektromos tápellátást és a gázellátást.

A főzőlap az adattáblán feltüntetett gázfajtán való működésre van beállítva.

Amennyiben az Ön országának hatályos előírásai ezt lehetővé teszik (lásd adattábla), ez a főzőlap más gázfajtákon való működésre is átállítható. Ehhez a következő műveleteket kell elvégezni:

a) A főzőlap égőinek fúvókáinak cseréje

1.- Távolítsa el a lábtartó rácsokat, az égőfedeleket és az égőházat. 2.- Csavarja ki az égők alján található fúvókákat egy 7 mm-es villáskulccsal, és távolítsa el őket (19. ábra). 3.- Szerelje be a másik gázfajtára való átálláshoz szükséges fúvókákat az adattáblázat alapján (lásd 1. táblázat), és nyomja le őket erősen a megfelelő tömítés érdekében.

Az összes művelet elvégzése után szerelje vissza az égőket és a lábtartó rácsokat.

b) Az égőcsapok csökkentett fogyasztásának beállítása

1.- Állítsa a csapokat minimális állásba. 2.- Szerelje le a csapok kezelőgombjait. 3.- A gombok eltávolítása után keletkező nyíláson keresztül hozzáfér a csaphoz, ahol a "by-pass" beállítócsavar található (20., 21. ábra). Propán- és butángáz esetén a beállítócsavart teljesen be kell csavarni. Földgáz esetén csavarja balra a beállítócsavart, amíg a gáz megfelelően ki nem áramlik az égőből, mégpedig úgy, hogy amikor az égőt a maximális állásból minimális állásba kapcsolják, ne aludjon el, és a láng se legyen kisebb.

Biztonsági berendezéssel ellátott főzőlapok

Ha a főzőlap biztonsági szelepekkel van felszerelve, a következő műveleteket kell elvégezni a csökkentett fogyasztás beállításához:

1. Távolítsa el a rácsokat, az égőfedeleket, az égőházat és a kezelőgombokat.

Üzembe helyezési és beállítási útmutató

1. Távolítsa el a csepptálcát; a "by-pass" elvégzéséhez el kell távolítani a gyújtórendszert.
2. Propán- és butángáz esetén a beállítócsavart teljesen be kell csavarni. Földgáz esetén a beállítócsavart balra kell forgatni, amíg a gáz megfelelően áramlik ki az égőből, mégpedig úgy, hogy amikor az égőt a maximális fokozatról a minimális fokozatra állítják, ne aludjon el, és a láng se csökkenjen.
3. Szerelje vissza az összes alkatrészt.

Megjegyzés: A csap tengelyét soha ne szerelje szét; hiba esetén a csapot egészében cserélje ki.

Ezen műveletek után szerelje vissza az alkatrészeket.

c) A címkét, amely jelzi, hogy a készüléket milyen gázfajtára állították át, helyezze el az adattábla közelében.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

TABEL 1GEGEVENS VAN DE BRANDERS
U dient het apparaat te gebruiken met de soorten gas die zijn aangeduid op de gegevensplaat			SOORT GAS	G-30 BUTAAN	G-20 AARDGAS	G-25 AARDGAS
Gebruiksdruk			mbar	30	20	25
Snel-brander	Aanduiding van het spuitstuk		-	85	116	128
	Verbruik (Hs)	Nominaal Gereduceerd	kW	3 ≤ 0,6	3 ≤ 0,5	3 ≤ 0,5
	Opbrengst 15°C m3/h1.013 mbar		- g/h	- 218	0,285 -	0,332 -
Halfsnel-brander	Aanduiding van het spuitstuk			65	97	94
	Verbruik (Hs)	Nominaal Gereduceerd	kW	1,75 ≤ 0,35	1,75 ≤ 0,29	1,75 ≤ 0,29
	Opbrengst 15°C m3/h1.013 mbar		- g/h	- 127	0,166 -	0,194 -
Hulp-brander	Aanduiding van het spuitstuk			50	72	72
	Verbruik (Hs)	Nominaal Gereduceerd	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Opbrengst 15°C m3/h1.013 mbar		- g/h	- 72	0,095 -	0,110 -

Mit tegyen, ha valami nem működik?

Nem mindig szükséges a műszaki segélyszolgálatot hívni. Sok esetben saját maga is elháríthatja a hibát. Az alábbi táblázat néhány tanácsot tartalmaz.

Megjegyzés:

Csak az erre feljogosított műszaki szervizünk munkatársai végezhetnek munkát a rendszer gáz- és elektromos részén.

Wat te doen...	Vermoedelijke oorzaak	Oplossing
...indien de algemene elektrische werking defect is?	Defecte zekering.	De zekering controleren in de algemene zekeringkast en deze vervangen indien hij is doorgeslagen.
...indien de elektrische ontsteking niet werkt?	Het kan zijn dat er schoonmaak- of voedselresten zijn achtergebleven tussen de bougie en de branders.	De ruimte tussen de bougie en de branders dient grondig te worden schoongemaakt.
...indien de vlam van de branders niet gelijkmatig is?	De verschillende onderdelen van de brander zijn onjuist geplaatst.	Plaatst u de verschillende onderdelen op de juiste wijze.
...indien de gasstroom niet normaal lijkt, of er helemaal geen gas uit de gaatjes komt?	-De gastoevoer is afgesloten als gevolg van tussenliggende kranen.-Indien het gas afkomstig is uit een gasfles, dan kan deze leeg zijn.	-De mogelijk tussenliggende kranen opendraaien.-De lege gasfles vervangen door een volle.
...indien het in de keuken naar gas ruikt?	-Er staat een kraan open.-Een mogelijk lek in de koppeling met de gasfles.	-Controleren of er een kraan openstaat.-Nagaan of de koppeling degelijk is.
...indien de beveiligingen van de verschillende branders niet werken?	- De gaatjes van de gasbranders zijn vuil.	- De gaatjes van de gasbranders schoonmaken.

Ha műszaki szervizünket hívja, kérjük, adja meg a következőket:

E-Nr

FD

Ezek a jelölések az Ön készülékének adattábláján találhatók.

Garancia feltételek

A jelen készülékre vonatkozó garanciális feltételek azok a feltételek, amelyeket cégünk képviselete a vásárlás országában meghatároz. Kívánságra a készülék eladója mindenkor kész Önnek ezekről

a szükséges részleteket megadni. A garancia igénybevételéhez mindenképpen be kell mutatnia a vásárlási bizonylatot.

A változtatások joga fenntartva.

Tartalomjegyzék

Oldal

Amire figyelnie kell 70

A csomagolás kezelése és a készülékek megsemmisítése 70

Az új készülék csatlakoztatása előtt 70

Biztonsági utasítások....70

Mit tehet annak érdekében, hogy készüléke ne sérüljön meg ..... 71

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Így néz ki az új főzőlap 72

A készülék leírása 72

Főzés a főzőlapon 74

Gázégők.... 74

Az edények kiválasztása és elhelyezése. 74

Elektromos főzőlapok 75

A főzőlap karbantartása 76

Tisztítás és karbantartás....76

UTASÍTÁSOK A SZERELŐNEK

Szerelési és beállítási utasítások 77

Méretek 77

Gázcsatlakoztatás 77

Elektromos csatlakoztatás 77

A főzőlap beépítése a bútorba 78

A gáztípus cseréjéhez szükséges műveletek.... 79

Mi a teendő, ha valami nem működik? 81

Garancia feltételei 81

Amire meg ezeket a dolgokat

A csomagolás kezelése és a készülékek megsemmisítése

• Ügyeljen a csomagolás megfelelő kezelésére, hogy ne szennyezze a környezetet: Szállítás során termékeinknek hatékony védőcsomagolásra van szükségük. E tekintetben csak a feltétlenül szükségesre szorítkozunk. Minden felhasznált csomagolóanyag nem szennyezi a környezetet, és tökéletesen újrahasznosítható. A további feldolgozással és újrafelhasználással nyersanyagokat takaríthatunk meg, és csökkenthetjük a hulladék mennyiségét.
• Mielőtt megsemmisítene egy készüléket, ügyeljen arra, hogy az működésképtelenné váljon. Ezután adja le egy újrahasznosító központban. A legközelebbi központ címét a helyi önkormányzat adhatja meg.

Az új készülék csatlakoztatása előtt

• Mielőtt elkezdi használni új készülékét, figyelmesen olvassa el a használati utasítást. Az fontos információkat tartalmaz a biztonságról, valamint a használatról és a karbantartásról.
• A következő utasítások csak azokra az országokra érvényesek, amelyek szimbóluma megjelenik a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor a műszaki utasításokhoz kell fordulni, amelyek tartalmazzák a készüléknek az ország használati feltételeihez való igazításához szükséges előírásokat.
• A készülék csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve.
• Elengedhetetlen, hogy a készülék felszerelési helyén megfelelő szellőzés legyen.
• Ne telepítse a készüléket olyan helyre, ahol erős huzat van, mert az kiolthatja az égőket.
• Ez a készülék a gyárból az adattáblán feltüntetett gázra van beállítva. A nagyobb biztonság és az érvényes előírások betartása érdekében a telepítést és a gázátalakítást hivatalosan engedéllyel rendelkező szakemberre bízza.
• Ne nyúljon a készülék belsejéhez. Ha szükséges, hívja a műszaki szervizünket.
• Ezek a készülékek magas hőmérsékletet érnek el, óvatosan járjon el.
• Őrizze meg a használati és szerelési útmutatót, hogy átadhassa a készülékkel együtt, ha az gazdát cserél.
• Ne helyezzen üzembe sérült készüléket.

Biztonsági utasítások

• Az elektromos és gázcsatlakozásokat csak arra feljogosított személy végezheti.
• A készüléket kötelező földelni. Földelés hiánya vagy hibás földelés miatti baleset esetén minden felelősséget kizárunk.
• A fűtő- és főzőfelületek működés közben felforrósodnak. Tartsa távol a gyermekeket.
• Az elektromos vezetékek nem érintkezhetnek forró felületekkel.
• A tápkábelt rögzíteni kell a bútorhoz, hogy ne érintkezzen a sütő forró részeivel.
• A készüléket kizárólag ételek elkészítésére használja, soha ne fűtésre.
• A túlzottan felforrósított zsírok vagy olajok könnyen meggyulladhatnak. Ezért a

Amire figyelnie kell

zsírral vagy olajjal történő főzést, például sült krumpli készítését, felügyelet mellett kell végezni.

• Meghibásodás esetén zárja el a gáz- és áramellátást. A javításhoz hívja a műszaki szervizünket.
• A kuktafazekakat folyamatosan felügyelni kell, amíg el nem érik a megfelelő nyomást. Állítsa a főzést a maximális fokozatra, majd (a fazék gyártójának utasításait követve) állítsa alacsonyabb fokozatra.
• Ne helyezzen deformált, instabil edényeket a főzőlapokra és égőkre, hogy elkerülje azok véletlen felborulását.

Amit Ön tehet annak érdekében, hogy készüléke ne sérüljön meg

- Pontosan kövesse a jelen könyvben található utasításokat.

Így néz ki új főzőlapja

A készülék leírása

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg az Ön

modelljét, és nézze meg, mely jellemzők vonatkoznak az Ön által megvásárolt modellre.

Így néz ki új főzőlapja

2. ábra: Elektromos főzőlap ∅ 145 1500 W

3. ábra: Elektromos főzőlap ∅ 145 1500 W

Főzés a főzőlapon

Gázégők

A kezelőpanelen található minden egyes vezérlőgombon fel van tüntetve, hogy melyik égőt vezérli.

Gázégők gyújtással

Egy égő meggyújtásához nyomja meg a kiválasztott égő gombját, és forgassa el balra a gyújtási pozícióig. Tartsa a gombot körülbelül 5 másodpercig a gyújtási pozícióban. A gyújtást egy "kattanó hang" erősíti meg. Ha nem történik meg a gyújtás, ismételje meg a műveletet.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Ezért ajánlott a maximális tisztaság. Ezt egy kis kefével végezze, figyelembe véve, hogy a gyújtógyertya ne szenvedjen erős ütéseket.

A kikapcsoláshoz forgassa a gombot jobbra a 0 állásig. (5. ábra)

Gázégők gyújtással és biztonsági berendezéssel

Ha a tűzhelye olyan égőkkel rendelkezik, amelyek biztonsági szelepekkel vannak ellátva, amelyek megakadályozzák a gáz kiáramlását az égők véletlen kialvása esetén, a gyújtáshoz nyomja meg a kiválasztott égő gombját, és forgassa balra a gyújtási állásba. Tartsa a gombot körülbelül 5 másodpercig a gyújtási állásban. A gyújtást egy "kattanó hang" erősíti meg.

Ha a gomb elengedésekor az égő kialszik, forgassa a gombot a 0 állásba, és kezdje újra a műveleteket, de ezúttal tartsa lenyomva a gombot hosszabb ideig, miután az égő begyújtott, a nagy láng állásában.

A begyújtás után állítsa be a kívánt lángot.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Ezért ajánlott a maximális tisztaság. Ezt egy kis kefével végezze, figyelembe véve, hogy a gyújtógyertya ne szenvedjen erős ütéseket.

A kikapcsoláshoz forgassa a gombot jobbra a 0 állásig. (5. ábra).

	Consumo nominal
Quemador auxiliar	1 kW
Quemador semi-rápido	1,75 kW
Quemador rápido	3 kW

A tűzhely égői gyárilag tökéletesen be vannak állítva, ezért ha bármilyen rendellenességet észlel, hívja a Műszaki Szolgálatunkat.

A gázkészülék használata hőt és nedvességet termel a helyiségben, ahol fel van szerelve. Gondoskodni kell a konyha jó szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen fel mechanikus szellőztető berendezést (elszívó).

A készülék folyamatos használata további szellőztetést igényelhet, például nyisson ki egy ablakot (huzat nélkül), vagy növelje a mechanikus szellőztetés teljesítményét, ha van.

Hogyan válasszuk ki az edényeket és helyezzük el őket

Az edényt mindig a főzőzóna égőjének közepére helyezze.

Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően.

A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne nyúljon túl az edény oldalain, elkerülve a túlzott gázfogyasztást (6. ábra).

Quemador	Mínimo ø recipiente	Máximo ø recipiente
Auxiliar (1kW)	100 mm	120 mm
Semirápido (1,75kW)	120 mm	240 mm
Rápido (3kW)	220 mm	260 mm

Kerülje a nagy átmérőjű edények használatát a gombokhoz közeli égőkön, amelyek az égőre helyezve hozzáérhetnek a gombokhoz, vagy olyan közel kerülhetnek hozzájuk (7. ábra), hogy megemeljék a hőmérsékletet azon a területen, és károkat okozhatnak.

Főzés a tűzhelyen

Elektromos főzőlapok

A tűzhely típusától függően előfordulhat, hogy a főzőlapok végtelen szabályozóval vagy hatállású kapcsolóval működnek.

Mindkét esetben, mielőtt először használná a főzőlapokat, mindegyiket 5 percig üresen, edény nélkül, maximális teljesítményen kell felmelegíteni. Ez idő alatt füst és szag keletkezhet, ami a használat során elmúlik. Ezt az első felmelegítést kivéve ne használja a főzőlapokat edény nélkül.

Használjon tökéletesen lapos, vastag aljú edényt, amelynek mérete a lehető legjobban illeszkedik a főzőlaphoz (8. ábra), hogy a főzési idő és az energiafogyasztás minimális legyen.

Javasoljuk, hogy a főzés elején a szabályozót maximális állásba állítsa, majd az étel mennyiségétől és minőségétől függően később kapcsoljon közepes, tartó állásba.

Kihasználva a főzőlap hőtehetetlenségét, a főzés befejezése előtt kicsit korábban kapcsolja ki, hogy energiát takarítson meg, mivel a főzés a felhalmozott hővel folytatódik.

Kerülje a folyadék kifutását a főzőlap felületére, és ne használjon nedves edényt a főzőlapon.

Végtelen szabályozású elektromos főzőlap.

Ezeket a főzőlapokat végtelen energia-szabályozó vezérli, amellyel kiválaszthatja az ételhez megfelelő teljesítményt.

Figyelembe véve a főzés típusát, az étel mennyiségét, és az alábbi táblázatot használva, forgassa a gombot balra (9. ábra) a főzési módnak megfelelő állásba. A működésjelző lámpa

kigyullad. A főzőlap kikapcsolásához forgassa a gombot 0 állásba. A működésjelző lámpa kialszik.

Állás

Fundir: Chocolate, Mantequilla, Gelatina	1-2
Cocción de: Arroz, Bechame, Ragout	2-3
Cocción de: Patatas, Pastas, Verduras	4-5
Rehogar: Estofado, Asados en rollo	4-5
Avahar: Pescado	5
Calentar, mantener caliente platos preparados	2-3-4-5
Asar: Escalopes, Bistec, Tortillas	6-7-8
Cocer y dorar	9

Magasabb beállítás szükséges, ha:

• Nagy mennyiségű folyadék
• Nagy ételek elkészítése
• Főzés fedetlen edényekkel

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatállású kapcsoló vezérli, amely fokozatos teljesítményeket ad. (10. ábra)

6. állás: Maximális hő

1. állás: Minimális hő

Tájékoztatásul:

1. és 2. állás: Melegítés

3. és 4. állás: Erős melegítés és főzés

5. és 6. állás: Sütés

A főzőlap karbantartása

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács hideg. Soha ne használjon súrolószereket vagy éles tárgyakat.

Gázégők

A gázégők tisztán tartásához rendszeresen tisztítsa meg őket, szappanos vízbe merítve és nem fémes kefével dörzsölve, hogy a lyukak és hornyok tökéletesen szabadok legyenek a megfelelő láng biztosításához. Használat előtt alaposan szárítsa meg őket. Győződjön meg arról, hogy a fedelek megfelelően illeszkednek az égőbetétre (11. ábra).

Elektromos főzőlapok

Ajánlott a kifolyt folyadékot egy enyhén nedves, puha ruhával eltávolítani, majd a főzőlapot néhány másodpercre bekapcsolva megszárítani. Soha ne használjon éles tárgyakat, például fém súrolószivacsot, kést stb. a megkeményedett ételmaradékok eltávolításához a felületről.

Lehetőség szerint kerülje a só érintkezését a főzőlap felületével.

Ha hosszabb használat során a főzőlapok bevonata eltűnt, ajánlott néhány csepp olajjal vagy más, a piacon szokásos ápolószerrel bepermetezni. Ne használjon súrolószereket.

Használat során a peremgyűrű megsárgul. Ez normális. Tisztításához rozsdamentes acél tisztítószert használjon.

Általános karbantartás

Ha egy csap beszorult, ne erőltesse. Azonnal hívja a hivatalos szervizt, hogy megjavítsák vagy kicseréljék.

A zománc, az üveg, a fényes alumínium vagy az acél részek megőrzéséhez szappanos vizes szivacsot használjon, de csak akkor, ha a készülék már teljesen kihűlt. Ne használjon súrolószert vagy súrolószivacsot, amely megkarcolhatja a zománcot. Ne hagyjon savas folyadékokat (citromlevet, ecetet stb.) hosszú ideig a zománcon. Rozsdamentes acél felületekhez rozsdamentes acél tisztítószert ajánlunk. A terméket nedves ruhával vagy közvetlenül a tisztítandó felületre vigye fel. Puha, száraz ruhával vagy szarvasbőrrel fényesítse ki.

Szerelési és beállítási utasítások

Méretek

A szerelési műveletek megkezdése előtt ellenőrizze a főzőlap méreteit, valamint a munkalapon kialakítandó nyílás méreteit. A méretek mindhárom készüléktípusnál közösek: gáz, kombinált és elektromos (12., 13. ábra).

A főzőlap elhelyezésének lehetősége a bútorban a gázkészülékekre vonatkozó EN 30-1 szabvány szerint 3. osztály, az EN 60.335-2-6 szabvány szerint pedig „X” besorolású. Ez azt jelenti, hogy a készüléket el kell távolítani az oldalfalaktól (12., 13. ábra).

Ezek a főzőlapok csak szellőző sütő fölé szerelhetők.

Gázcsatlakoztatás

Szükséges, hogy a berendezés telepítésével, beállításával és más típusú gázra való átállításával kapcsolatos minden műveletet a Szervizünk felhatalmazott személyzete végezze, betartva a hatályos előírásokat és a gázszolgáltatók előírásait.

Spanyolországban a Lakott Épületek Gázberendezéseinek Alapvető Szabványai, B.O.E. 281. szám, 1993.11.24.

A készülék hálózatra csatlakoztatása előtt ellenőrizni kell, hogy fel van-e készítve a szállítandó gáztípusra. Főzőlapjaink gyárilag az adattáblán feltüntetett gáztípusra vannak előkészítve.

Elengedhetetlen, hogy a készülék telepítési helye rendelkezzen az előírt szellőzéssel. Ezért szükséges, hogy az égéstermékek a szabadba távozzanak.

Ha az erre vonatkozó rendelkezéseket nem tartják be, a felelősség a telepítőt terheli, a gyártó mentesül a felelősség alól.

A gázfőzőlap bemeneti gyűjtőcsövének vége 1/2"-os menetes könyökkel van ellátva.

Ez a könyök lehetővé teszi, egy tömítés közbeiktatásával:

- A merev csatlakozást. A főzőlaphoz egy rézcsövet, egy anyát és egy tömítést mellékelünk (14. ábra)

- A csatlakozást fém hajlékony csővel (14. ábra). Ebben az esetben kerülni kell, hogy ez a cső érintkezzen a beépítő egység mozgó részeivel (például egy fiókkal), és ne haladjon át olyan helyeken, amelyek eltömődhetnek.

Bármelyik csatlakozásnál kerülni kell a könyök elmozdítását vagy elforgatását a gyári helyzetéből.

Mindkét esetben egy hozzáférhető elzárócsapot kell beiktatni a készülék és a gázhálózat közé.

Elektromos csatlakoztatás

Az adattáblán ellenőrizni kell: a feszültséget és a teljes teljesítményt.

A készüléket kötelezően földelni kell.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. Meg kell győződnie arról, hogy a csatlakoztatás az ország jogszabályi előírásainak megfelelően történt. Emellett maradéktalanul be kell tartani a helyi áramszolgáltató rendelkezéseit is.

A szokásos biztonsági előírások betartása érdekében a telepítőnek gondoskodnia kell egy megszakító kapcsolóról

Telepítési és beállítási utasítások

amely minden pólust megszakít, és az érintkezők nyitása legalább 3 mm. Erre nincs szükség, ha a csatlakoztatás dugaszolóaljzaton keresztül történik, és az hozzáférhető a felhasználó számára.

A dugaszolóaljzattal ellátott készülékeket csak megfelelően földelt dugaszolóaljzatokhoz szabad csatlakoztatni.

Földelés hiánya vagy hibás földelés okozta baleset esetén minden felelősséget kizárunk.

A főzőlap teljes elektromos rendszere a hátoldalon található általános sorkapocsban összpontosul, amelyet a hozzá tartozó fedél véd.

A csatlakoztatáshoz

Vegyen egy csavarhúzót, és távolítsa el a csatlakozósorkapocs védőfedelének 2 csavarját (15. ábra). A főzőlap 220–230 V-os és 2 fázisú csatlakoztatásra van előkészítve.

A 4 főzőlapos főzőlap esetén (16. ábra), ha más típusú csatlakoztatásra van szükség, használja a sorkapocs hídját a bekötési táblázat szerint (17. ábra).

A telepítés során először a földelőkábelt csatlakoztassa, és a szétszereléskor azt utoljára bontsa le. Csere esetén tartsa be a kábel keresztmetszetét és típusát.

A csatlakoztatáshoz HO5RR-F típusú vagy azzal egyenértékű hálózati csatlakozókábelt kell használni.

MODELO	SECCIÓN DE CABLE	FUSIBLE (Amp)
GAS	3 x 0,75 mm 2	2
MIXTA	3 x 1,5 mm 2	10
ELECTRICA	3 x 2,5 mm 2	25

A főzőlap beépítése a bútorba

Végezze el a szükséges méretű kivágást a munkalapon (13. ábra).

A vágások védelme

A munkalap készítéséhez használt fafelületek nedvesség hatására viszonylag gyorsan megduzzadnak. Ezért a vágási felületeket speciális ragasztóval kell lakkozni, hogy megvédjék azokat a gőztől vagy a lecsapódó víztől, amely a konyhabútor munkalapja alá kerülhet.

Beépítés a bútorba

Helyezze el a 6 „A” kapcsot a vágási felületen a 18. ábrán látható módon; a kapocs alsó éle a bútor felső szélével egy szintben legyen.

Megjegyzés: Gránit vagy márvány munkalap esetén használjon tipliket vagy hüvelyeket a rögzítőcsavarokhoz, vagy ragassza fel a kapcsokat. Ehhez használjon fém és kő ragasztására alkalmas ragasztót. Ha szükséges a szétszerelés, csak felfelé kell tolni a készüléket.

Helyezze el a készülékkel szállított öntapadó tömítést „B” a munkalap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát és megakadályozza a szivárgást.

Illessze a munkalapot a kivágásba. Nyomja meg egyidejűleg a végeit, hogy a hornyok a rugóba illeszkedjenek. Ellenőrizze, hogy a munkalap teljes kerületén alátámasztott legyen.

Javaslatok a beépítéshez

A munkafelület felett, a főzőlap közvetlen közelében lévő panelek nem éghető anyagból készüljenek. Mind a rétegelt burkolatok, mind az azokat rögzítő ragasztó hőálló legyen a károsodás elkerülése érdekében. Tartsa be a hátsó és oldalfalaktól mért távolságokat a 13. ábrán látható módon. A készülék alatti megfelelő légáramlás biztosításához legalább 10 cm távolságot kell hagyni bármely

Beépítési és beállítási utasítások

fiók, közbenső fal vagy sütő alatt, amely alá helyezhető.

Ez a készülék nincs elszívóhoz csatlakoztatva. Ezért elengedhetetlen, hogy a készülék felszerelési helyén megfelelő szellőzés legyen. A égésgázokat a szabadba kell vezetni. A készülék folyamatos használata további szellőztetést igényelhet, nyisson ablakot vagy használjon mechanikus szellőztetést. Ha mechanikus szellőztetést használ (pl. elszívó), vegye figyelembe, hogy annak legalább 650 mm távolságra kell lennie a főzőlaptól.

A gáztípus cseréjéhez szükséges műveletek

Minden, más gáztípusra való átállítással kapcsolatos műveletet kizárólag a márkaszerviz engedéllyel rendelkező személyzete végezhet, a hatályos előírásoknak és a gázszolgáltatók előírásainak betartásával.

Fontos: Bármilyen beavatkozás előtt kapcsolja ki a gáz- és elektromos ellátást.

A főzőlap az adattáblán feltüntetett gáztípusra van előkészítve.

Amennyiben az Ön országának hatályos előírásai lehetővé teszik (lásd az adattáblát), ez a főzőlap más gázokhoz is átalakítható. Ehhez a következő műveleteket kell elvégezni:

a) A főzőlap égőinek fúvókáinak cseréje

1.- Távolítsa el a rácsokat, a fedeleket és az égőtestet

2.- Csavarja ki és távolítsa el az egyes égők alján elhelyezett fúvókákat egy 7 mm-es csőkulccsal (19. ábra).

3.- Szerelje be az átalakítani kívánt gáznak megfelelő fúvókákat a jellemzők táblázata szerint (lásd 1. táblázat), és

húzza meg őket alaposan a tömítettség biztosítása érdekében.

Az összes fenti művelet elvégzése után szerelje vissza az égőket és a rácsokat.

b) A főzőlap égőcsapjainak csökkentett fogyasztásának beállítása

1.- Állítsa a csapokat minimális állásba.

2.- Szerelje le a csapok gombjait.

3.- A gombok és tömítések eltávolítása után keletkező nyíláson keresztül hozzáfér a csaphoz, ahol a "bypass" beállítócsavar található (20., 21. ábra). Propán és bután esetén a csavarnak alaposan meg kell lennie húzva. Földgáz és városi gáz esetén addig állítsa a csavart (balra forgatva), amíg a gáz megfelelően ki nem áramlik az égőből, úgy, hogy az égőt maximálisról minimálisra állítva ne aludjon el, és ne keletkezzen lángvisszacsapás.

BIZTONSÁGI FŐZŐLAPOK

Ha a főzőlap biztonsági szelepekkel rendelkezik, a csökkentett fogyasztás beállításához a következőket kell tenni:

1. Távolítsa el a rácsokat, a fedeleket, az égőtestet és a gombokat.
2. Vegye ki a zsírfogót, és hogy hozzáférjen a "by-pass"-hoz, el kell távolítania a gyújtórendszert.
3. Bután és propán esetén a csavarnak teljesen be kell lennie húzva. Földgáz és városi gáz esetén addig állítsa a csavart, amíg az égőből megfelelően nem áramlik a gáz, úgy, hogy az égő maximálisról minimálisra váltásakor ne aludjon el, és ne keletkezzen lángvisszacsapás (22. ábra).
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a csaptelep tengelyét: meghibásodás esetén cserélje ki a teljes csaptelepet.

A műveletek elvégzése után szerelje vissza az alkatrészeket.

c) Helyezzen el egy címkét, amely jelzi, hogy a készüléket milyen gázra alakították át, az adattábla közelében.

Ezeknél az égőknél nem kell beállítani az elsődleges levegőt.

Telepítési és beállítási utasítások

TABLE 1CARACTERISTICAS DE LOS QUEMADORES
El aparato debe utilizarse con los gases que se indican en la placa de características			TIPO DE GAS	G-30 BUTANO	G-31 PROPANO	G-20 NATURAL
Presión de utilización			mbar	28	37	18
Quemador rápido	Marcado del inyector			85	85	116
	Consumo (Hs)	Nominal Reducido	kW	3 ≤ 0,6	3 ≤ 0,6	3 ≤ 0,5
	Caudal 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-
Quemador semi-rápido	Marcado del inyector			65	65	97
	Consumo (Hs)	Nominal Reducido	kW	1,75 ≤ 0,35	1,75 ≤ 0,35	1,75 ≤ 0,29
	Caudal 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166
Quemador auxiliar	Marcado del inyector			50	50	72
	Consumo (Hs)	Nominal Reducido	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Caudal 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095--

Mi a teendő, ha valami nem működik?

Nem mindig kell hívni a szervizt. Sok esetben Ön is orvosolhatja a problémát. Az alábbi táblázat néhány tanácsot tartalmaz.

Fontos megjegyzés: Csak a szervizünk felhatalmazott személyzete végezhet munkát a gáz- és elektromos rendszeren.

¿Qué pasa...	Causa probable	Remedio
... si el funcionamiento eléctrico general esta averiado?	Fusible defectuoso	Controlar el fusible en la caja general de fusibles y cambiarlo si está averiado.
... si el encendido electrico no funciona?	Pueden existir residuos de alimentos o de limpieza entre la bujía y los quemadores.	El espacio entre bujía y quemadores debe ser cuidadosamente limpiado.
... si la llama de los quemadores no es uniforme?	Las diferentes parte del quemador han sido colocadas incorrectamente.	Situe correctamente las diferentes piezas.
... si el flujo de gas no parece normal, o no sale gas?	-Esté cerrado el paso de gas debido a llaves intermedias.-Si el gas proviene de una bombona, ésta puede estar vacía.	-Abrir las posibles llaves intermedias.-Cambie la bombona por una llena.
... si hay olor a gas en el recinto de la cocina?	-Algún grifo está abierto.-Posible fuga en el acoplamiento a la bombona.	-Proceda a comprobarlo.-Cerciorese que el acoplamiento esta correcto.
... si no funcionan las seguridades de los diferentes quemadores?	Estan sucias las ranuas de salida de gas de los quemadores.	Proceda a limpiar las ranuras de salida de gas de los quemadores.

Ha szervizünket hívja, kérjük, adja meg:

E-Nr

FD

Ezek az adatok megtalálhatók a készülék adattábláján.

Garancia feltételei

A készülékre vonatkozó garancia feltételei azok, amelyeket cégünk képviselete a vásárlás országában meghatároz. Kívánságra a kereskedő, akitől a készüléket vásárolta, bármikor készséggel rendelkezésére bocsátja a részleteket

ezzel kapcsolatban. Minden esetben a garancia igénybevételéhez be kell mutatni a vásárlási bizonylatot.

A változtatások jogát fenntartjuk.

Tartalomjegyzék

Oldal

Amire figyelnie kell 83

A csomagolás kezelése és a használaton kívüli készülékek megsemmisítése 83

Az új készülék csatlakoztatása előtt 83

Biztonsági utasítások 83

Mit tehet a készülék megóvása érdekében 84

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Így mutatkozik be az új tűzhelye 85

A készülék leírása 85

Főzés a tűzhelyen 87

Gázégők 87

Az edények kiválasztása és elhelyezése 87

Elektromos főzőlapok 88

A tűzhely karbantartása 89

Tisztítás és karbantartás 89

UTASÍTÁSOK A SZERELŐNEK

Szerelési és beállítási utasítások 90

Méretek 90

Gázcsatlakozás 90

Elektromos csatlakozás 90

A tűzhely beépítése bútorba 91

A gázfajta megváltoztatásához szükséges műveletek 92

Mi a teendő, ha valami nem működik? 94

Garancia feltételei 94

DOLOGOK, AMIKRE FIGYELNI KELL

Csomagolás kezelése és a használaton kívüli készülékek megsemmisítése

- A csomagolást megfelelően kezelje, hogy ne szennyezze a környezetet: szállítás során termékeinknek olyan csomagolásra van szükségük, amely hatékonyan védi őket. E tekintetben csak a feltétlenül szükségesre szorítkozunk. Az alkalmazott csomagolóanyag nem szennyezi a környezetet, és tökéletesen újrahasznosítható. A későbbi feldolgozással és újrafelhasználással nyersanyagokat takaríthatunk meg, és egyidejűleg csökkenthetjük a hulladék mennyiségét.

- Mielőtt megsemmisítené a használaton kívüli készülékét, tegye azt használhatatlanná. Ezután adja le egy újrahasznosítható anyagokat gyűjtő központban. A legközelebbi központ címét a helyi önkormányzatnál tudhatja meg.

Az új készülék csatlakoztatása előtt

- Mielőtt elkezdené használni új készülékét, figyelmesen olvassa el a használati utasítást. Az fontos biztonsági információkat tartalmaz, valamint a használat és karbantartás módját ismerteti.

- A következő utasítások csak azokra az országokra érvényesek, amelyeknek a szimbóluma megjelenik a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor a műszaki utasításokhoz kell fordulni, amelyek tartalmazzák a készüléknek az adott ország használati feltételeihez való igazításához szükséges információkat.

- A készülék csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve.

- Elengedhetetlen, hogy a készülék felszerelési helye rendelkezzen az előírt szellőzéssel.

• Nem tanácsos a készüléket olyan helyre telepíteni, ahol erős légáramlatok vannak, mert azok elfújhatják az égőket.
• Ez a készülék a gyárból az adattáblán feltüntetett gázra beállítva kerül ki. A nagyobb biztonság és az érvényben lévő előírások betartása érdekében a telepítést és a gázátalakítást bízza hivatalosan engedélyezett technikusra.
• Ne nyúljon a készülék belsejéhez. Ha szükséges, hívja a Műszaki Szervizünket.
• Ezek a készülékek magas hőmérsékletet érnek el. Óvatosan járjon el.
• Őrizze meg a használati és összeszerelési útmutatót, hogy átadhassa a készülékkel együtt, ha az gazdát cserél.
• Ne helyezze üzembe a sérült készüléket.

Biztonsági utasítások

- Az elektromos és gázcsatlakozásokat csak arra feljogosított személy végezheti.

- A készüléket kötelező földelni. A földelés hiánya vagy hibás földelés okozta balesetekért minden felelősséget kizárunk.

- A fűtő- és főzőfelületek működés közben felforrósodnak. Tartsa távol a gyermekeket.

- Az elektromos kábelek ne érintkezzenek forró felületekkel. A tápkábelt rögzítse a bútorhoz, hogy ne érjen a sütő forró részeihez.

- A készüléket csak ételek elkészítésére használja, soha ne fűtésre.

- A túlhevített zsír vagy olaj könnyen meggyullad. Ezért zsírral vagy olajjal csak felügyelet mellett főzzön.

AMIRE FIGYELNIE KELL

- Meghibásodás esetén kapcsolja ki a gáz- és elektromos ellátást. A javításhoz hívja a műszaki ügyfélszolgálatunkat.

- A kuktafazekakat folyamatosan felügyelni kell, amíg el nem érik a megfelelő nyomást. Állítsa a főzést a maximális fokozatra, majd (a gyártó utasításait követve) állítsa alacsonyabb fokozatra.

- Ne helyezzen deformált edényeket az égőkre és főzőlapokra, amelyek instabilak lehetnek, hogy elkerülje a véletlen kiöntést.

Hogyan járulhat hozzá készüléke megóvásához

- Pontosan kövesse az ebben a könyvben található utasításokat.

ÍGY NÉZ KI AZ ÚJ TŰZHELYE

A készülék leírása

és nézze meg, mely jellemzők vonatkoznak az Ön által éppen megvásárolt készülékre.

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg az Ön modelljét.

ÍGY NÉZ KI AZ ÚJ TŰZHELYE

FŐZÉS A TŰZHELYEN

Gázégők

A kezelőpanelen minden gomb mellett fel van tüntetve, hogy melyik égőt vezérli.

Gázégők gyújtással

Egy égő meggyújtásához nyomja meg a kiválasztott égő gombját, és forgassa balra a begyújtott állásig. Tartsa a gombot a begyújtott állásban további kb. 5 másodpercig. A gyújtást egy "Kattanás" hang jelzi. Ha nem történik gyújtás, ismételje meg a műveletet.

Ha a gyújtók piszkosak, a gyújtás hibás lesz. Ezért ajánlott a maximális tisztaság. Kis kefével tisztítsa meg őket, ügyelve arra, hogy a gyújtó ne szenvedjen erős ütéseket. A nagy láng és a kis láng állása között minden köztes állás megtalálható. Eloltáshoz forgassa a gombot jobbra a 0 állásig. (5. ábra)

Gázégők gyújtással és biztonsági berendezéssel

Ha a tűzhelye olyan égőkkel rendelkezik, amelyek biztonsági szeleppel vannak felszerelve, amelyek megakadályozzák a gáz kiáramlását az égők véletlen kialvása esetén, a gyújtáshoz nyomja meg a gyújtó gombot, majd nyomja meg és forgassa balra a kiválasztott égő gombját. Tartsa a gombot a begyújtott állásban további kb. 5 másodpercig. A gyújtást egy "Kattanás" hang jelzi. Ha a gomb elengedésekor az égő kialszik, forgassa a gombot a 0 állásba, és kezdje újra a

műveleteket, de ezúttal tartsa lenyomva a gombot hosszabb ideig, miután az égő meggyulladt, nagy láng állásban.

Miután meggyulladt, állítsa be a lángot tetszés szerint.

Ha a gyertyák piszkosak, a gyújtás hibás lesz. Ezért a legnagyobb tisztaság ajánlott. Ezt egy kis kefével végezze, ügyelve arra, hogy a gyertya ne szenvedjen erős ütéseket.

Eloltáshoz forgassa a kapcsolót jobbra a 0 állásig. (5. ábra).

Névleges fogyasztás

Queimador auxiliar	1 kW
Queimador semi-rápido	1,75 kW
Queimador rápido	3 kW

A tűzhely égői gyárilag tökéletesen be vannak állítva, ezért ha bármilyen rendellenességet észlel, hívja a Műszaki Szolgálatunkat. A gázkészülék használata hőt és nedvességet termel a telepítés helyén. Gondoskodni kell a konyha megfelelő szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (elszívót). A készülék folyamatos használata további szellőztetést igényelhet, például nyisson ablakot (huzat nélkül), vagy növelje a mechanikus szellőztetés teljesítményét, ha van ilyen.

Hogyan válasszuk ki és helyezzük el az edényeket

Az edényeket mindig a főzőzóna égőjének közepére helyezze. Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően. A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne nyúljon ki az edény oldalán, elkerülve a túlzott gázfogyasztást.

Queimador	Minimo ø recipiente	Maximo ø recipiente
Auxiliar (1kW)	100 mm	120 mm
Semirápido (1,75kW)	120 mm	240 mm
Rápido (3kW)	220 mm	260 mm

Kerülje a nagy átmérőjű edények használatát a kapcsolókhoz közeli égőkön, mert ha az égő közepére helyezik őket, hozzáérhetnek vagy túl közel kerülhetnek (7. ábra), ami megemeli a hőmérsékletet azon a területen, és meghibásodást okozhat.

FŐZÉS A TŰZHELYEN

Elektromos főzőlapok

A tűzhely modelljétől függően végtelen szabályozású vagy hatállású kapcsolóval vezérelt elektromos főzőlapokkal találkozhatunk. Mindkét esetben az első használat előtt a főzőlapokat egyenként, öt percig, edény nélkül, maximális teljesítményen fel kell melegíteni. Ez idő alatt füst és szag megjelenése normális, amelyek használat közben eltűnnek. Kivéve ezt az első felmelegítést, soha ne használja a főzőlapokat edény nélkül.

Használjon tökéletesen lapos, vastag aljú edényt, amely méretében a legmegfelelőbb az adott főzőlaphoz (8. ábra), hogy minimális főzési időt és minimális fogyasztást érjen el.

A főzés elején ajánlott a kapcsolót maximális állásba helyezni, majd az étel mennyiségétől és minőségétől függően később közepes fenntartó állásba kapcsolni.

Kihasználva a főzőlap hőtehetetlenségét, a főzés befejezése előtt egy kicsit kikapcsolhatja, hogy energiát takarítson meg, mivel a főzés a felhalmozott hővel folytatódik.

Kerülje a folyadék kifröccsenését a főzőlap felületére, valamint nedves edények ráhelyezését.

Végtelen szabályozású elektromos főzőlapok

Ezeket a főzőlapokat egy végtelenül szabályozható teljesítményszabályzó vezérli, amellyel kiválaszthatja az elkészítendő ételnek megfelelő teljesítményt.

Figyelembe véve a főzés típusát, az étel mennyiségét, és az alábbi táblázatot, forgassa el a szabályzót

balra (9. ábra) a főzni kívánt ételnek megfelelő állásba. A működésjelző lámpa kigyullad. A főzőlap kikapcsolásához forgassa a szabályzót 0 állásba.

A működésjelző lámpa kialszik.

ÁLLÁS

OLVASZTÁS: Csokoládé, vaj, zselatin 1-2

FŐZÉS: Rizs, besamel, ragú 2-

„” Burgonya, tészta, zöldség 4-5

PÁROLÁS Pörkölt, tekercsben sült húsok 4-5

GŐZÖLÉS Hal 5

MELEGÍTÉS; KÉSZ ÉTELEK MELEGEN TARTÁSA 2-3-4-5-

SÜTÉS: Bécsi szelet, bifsztek, omlett 6-7-8

FŐZÉS ÉS PIRÍTÁS 9

Magasabb fokozat szükséges a következő esetekben:

- Nagy mennyiségű folyadék

- Nagy tálak elkészítése

- Fedő nélküli edényekben főzés

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú kapcsoló vezérli, amely fokozatos teljesítményt biztosít. (10. ábra)

6. fokozat: Maximális hő

1. fokozat: Minimális hő

Tájékoztatásul megadjuk, hogy:

1. és 2. fokozat: Melegítés

3. és 4. fokozat: Erős melegítés és főzés

5. és 6. fokozat: Sütés

A TŰZHELY KARBANTARTÁSA

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács hideg. Soha ne használjon súrolószereket vagy éles tárgyakat.

Gázégők

Az égők tisztán tartásához időnként meg kell tisztítani őket: merítse szappanos vízbe, és dörzsölje át nem fémes kefével, hogy a lyukak és a réseken tökéletesen átjárhatók legyenek, és a láng megfelelő legyen. Használat előtt gondosan szárítsa meg őket. Győződjön meg arról, hogy a fedelek megfelelően illeszkednek az égők alapjaira (11. ábra).

Elektromos főzőlapok

Használat során a peremgyűrű megsárgul. Ez normális. A tisztításhoz használjon rozsdamentes acélhoz való tisztítószereket.

Ajánlott a kifolyt folyadékot puha, enyhén nedves ruhával eltávolítani, majd a főzőlapot néhány pillanatra bekapcsolva megszárítani. Soha ne használjon éles tárgyakat, például fém súrolószivacsot, kést stb. a megszáradt ételmaradékok eltávolításához a felületről.

Lehetőség szerint kerülje a só érintkezését a főzőlap felületével.

Ha a hosszú használat eltávolította a főzőlapok bevonatát, célszerű néhány csepp olajjal vagy más, a piacon szokásos karbantartó szerrel bepermetezni.

Ne használjon súrolószereket.

Általános karbantartás

Ha egy csap merev, ne erőltesse.

Azonnal hívja a hivatalos műszaki szervizt, hogy megjavítsák vagy kicseréljék.

A zománc, az üveg, a fényes alumínium vagy az acél részek megóvásához használjon szappanos vízzel megnedvesített szivacsot, de csak akkor, ha a készülék már teljesen kihűlt. Ne használjon mosószert vagy súrolószivacsot, amely megkarcolhatja a zománcot. Ne hagyjon savas folyadékokat (citromlé, ecet stb.) hosszú ideig a zománcon. Rozsdamentes acél felületekhez ajánlott az ehhez az anyaghoz való tisztítószerek használata. A szert nedves ruhával vagy közvetlenül a tisztítandó felületre vigye fel. Puha, száraz ruhával vagy szarvasbőrrel fényesítse ki.

ÜZEMBE HELYEZÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

Méretek

Bármilyen telepítési művelet megkezdése előtt ellenőrizze a tűzhely méreteit, valamint a tűzhelyszekrényben kialakítandó nyílás méreteit. A méretek mindhárom készüléktípusnál azonosak: gáz, vegyes és elektromos (12., 13. ábra).

A tűzhely beépített bútorba történő elhelyezésének lehetősége a gázkészülékekre vonatkozó EN 30-1 szabvány szerint 3. osztályú, és a háztartási készülékekre vonatkozó EN 60.335-2-6 szabvány szerint "X" besorolású. Ez azt jelenti, hogy a készüléket el kell távolítani az oldalfalaktól. Használja ezt a készüléket saját hűtéssel rendelkező sütők felett (12., 13. ábra).

Gázcsatlakozás

14. ábra

Minden, a telepítéssel, beállítással és más gáztípusra történő átállítással kapcsolatos műveletet kizárólag a Szervizünk felhatalmazott személyzete végezhet, a hatályos előírásoknak és a gázszolgáltatók előírásainak betartásával.

A készülék hálózatra csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve. A tűzhelyeink gyárilag az adattáblán feltüntetett gáztípushoz vannak előkészítve.

Ha ez így van, biztonsági modellel kell rendelkeznie. Kérdezze meg a szállítóját.

Elengedhetetlen, hogy a készülék telepítési helye rendelkezzen az előírt szellőzéssel. Ezért az égéstermékeket a szabadba kell elvezetni.

A gáztűzhely bemeneti gyűjtőcsövének vége 1/2"-os menetes könyökkel van ellátva.

Ez a könyök lehetővé teszi, tömítés közbeiktatásával:

- A merev csatlakozást. A tűzhelyhez egy rézcsövet, egy anyát és egy tömítést mellékelünk (14. ábra).

- A csatlakozást rugalmas fémcsővel (14. ábra). Ebben az esetben kerülni kell, hogy ez a cső érintkezzen a beépített egység mozgó részeivel (például egy mozgó fiókkal), és ne haladjon át olyan helyeken, amelyek eltömődhetnek.

Bármelyik csatlakozásnál kerülni kell a könyök elmozdítását vagy elforgatását a gyári helyzetéből.

Mindkét esetben egy hozzáférhető elzárócsapot kell beiktatni a készülék és a gázhálózat közé.

Elektromos csatlakoztatás

Az adattáblán ellenőrizni kell a feszültséget és a teljes teljesítményt.

A készüléket kötelezően földelni kell.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. Meg kell győződnie arról, hogy a csatlakoztatás az ország jogszabályi előírásainak megfelelően történt. Ezenkívül a helyi áramszolgáltató rendelkezéseit is maradéktalanul be kell tartani.

A szokásos biztonsági előírások betartása érdekében a telepítőnek gondoskodnia kell egy olyan, minden pólusra kiterjedő megszakító kapcsolóról, amelynek érintkezőnyílása legalább 3 mm. Erre az intézkedésre nincs szükség, ha a csatlakoztatás dugaszolóaljzaton keresztül történik, és az a felhasználó számára hozzáférhető. A dugaszolóaljzattal ellátott készülékeket csak megfelelően földelt

TELEPÍTÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

dugaszolóaljzatokhoz szabad csatlakoztatni.

A földelés hiánya vagy hibás földelés okozta baleset esetén minden felelősséget kizárunk.

A főzőlap teljes elektromos rendszere a tűzhely hátulján, az alsó részén található fődobozban összpontosul, amelyet a megfelelő fedél véd.

A csatlakoztatáshoz

Ehhez távolítsa el a csatlakozósor védőfedelét a csavarok kicsavarásával (15. ábra). A tűzhely 220...230 V-os és 2 fázisú csatlakoztatásra van előkészítve.

A négy elektromos főzőlapos tűzhely esetén (16. ábra), ha más típusú csatlakoztatásra van szükség, használja a csatlakozósor hídját a csatlakozási táblázat szerint (17. ábra). A telepítés során először a földelőkábelt csatlakoztassa, és a szétszereléskor ezt csatlakoztassa le utoljára. A kábel cseréje esetén tartsa be a kábel keresztmetszetét és típusát. A hálózati csatlakozókábelként H05RR-F típusú vagy azzal egyenértékű kábelt kell használni.

MODELO	SECCÃO DO CABO	FUSIBLE (Amp)
GÀS	3 x 0,75 mm2	2
MISTA	3 x 1,5 mm2	10
ELÈCTRICA	3 x 2,5 mm2	25

A tűzhely beépítése a bútorba

Vágjon ki a munkalapon a szükséges méretű nyílást (13. ábra).

A vágási felületek védelme

A tűzhelybútorok készítéséhez használt faforgácslapok a nedvességgel érintkezve viszonylag könnyen megduzzadnak. Ezért a vágási felületeket speciális ragasztóval kell lakkozni, hogy megvédjék azokat a gőztől vagy a lecsapódó víztől, amely a

tűzhelybútor munkalapja alatt lerakódhat.

Elhelyezés a bútorban

Helyezze a 6 „A” jelű kampót a kivágásba, a 18. ábrán látható módon. A kampó alsó szögének egy szintben kell lennie a bútor felső élével.

Megjegyzés: Gránit vagy márvány munkalap esetén: használjon dübeleket vagy hüvelyeket a biztonsági csavarokhoz, vagy ragassza fel a kampókat.

Ehhez használjon megfelelő ragasztót, amely fémek kőhöz való ragasztására alkalmas. Ha szükséges a szétszerelés, csak fel kell tolni a készüléket.

Helyezze a készülékkel szállított öntapadó tömítést „B” a munkalap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza a beszivárgást.

Csúsztassa be a főzőlapot a kivágásba. Nyomja meg egyidejűleg a széleit, hogy a hornyok a rugóba illeszkedjenek.

Ellenőrizze, hogy a főzőlap teljes kerületén alátámasztva van-e.

Bemarásra vonatkozó ajánlások

A munkalapnak a főzőlap közvetlen közelében lévő panelei nem éghető anyagból készüljenek. Mind a rétegelt burkolatoknak, mind az azokat rögzítő ragasztónak hőállónak kell lenniük a károsodás elkerülése érdekében. Ezenkívül tartsa be a hátsó fal és az oldalfalak közötti távolságokat a 13. ábrán látható módon: A készülék alatti megfelelő légáramlás biztosításához legalább 10 cm távolságot kell hagyni bármely alatta elhelyezett fiók, közbenső fal vagy sütő között.

Ez a készülék nincs elszívó berendezéshez csatlakoztatva. Ezért elengedhetetlen, hogy a telepítési hely rendelkezzen előírt szellőzéssel. Szükséges, hogy az égéstermékek a szabadba távozzanak.

TELEPÍTÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

A készülék folyamatos használata mechanikus szellőztetést igényelhet (pl. elszívó). Vegye figyelembe, hogy ennek legalább 650 mm távolságra kell lennie a főzőlaptól.

A gázfajta átállításához szükséges műveletek

Minden, más gázfajtára való átállítással kapcsolatos műveletet a Szervizünk felhatalmazott személyzetének kell elvégeznie, betartva a hatályos előírásokat és a gázszolgáltatók utasításait.

Fontos: Bármilyen beavatkozás előtt kapcsolja ki a készülék elektromos és gázellátását.

A tűzhely az adattáblán feltüntetett gáztípushoz van előkészítve.

Amennyiben az Ön országában hatályos jogszabályok lehetővé teszik (lásd az adattáblát), ez a tűzhely más gázokhoz is átalakítható. Ehhez a következő műveleteket kell elvégezni:

a) A tűzhely fúvókáinak és égőinek cseréje.

1- Távolítsa el a rácsokat, a fedeleket és az égőtestet.

2- Csavarja ki és távolítsa el az egyes égők alján elhelyezett fúvókákat egy 7 mm-es csőkulccsal (19. ábra).

3- Szerelje be a kívánt gázhoz tartozó fúvókákat a jellemzők táblázata szerint (lásd 1. táblázat), és húzza meg őket alaposan a tömítettség biztosítása érdekében.

Az összes előző művelet elvégzése után szerelje vissza az égőket és a rácsokat.

b) A tűzhely égőcsapjainak csökkentett fogyasztású szabályozása

1- Állítsa a csapokat minimális állásba. 2- Szerelje le a csapok gombjait. 3- A gombok eltávolításával keletkezett nyíláson keresztül hozzáfér a csap elülső részéhez, ahol a "By-Pass" szabályozócsavar található (20., 21. ábra). Propán és bután esetén a csavart alaposan be kell húzni. Földgáz esetén forgassa el a csavart (balra) az égőből történő megfelelő gázkiáramlásig, úgy hogy a maximálisról a minimális állásra váltva a láng ne aludjon el és ne okozzon visszacsapást.

Biztonsági tűzhely

Ha a tűzhely biztonsági szelepekkel rendelkezik, a csökkentett fogyasztás szabályozásához a következő műveleteket kell elvégezni:

1. Szerelje le a rácsokat, a fedeleket, az égőtestet és a kezelőszerveket.
2. Távolítsa el a tálcát; a "bypass" elvégzéséhez el kell távolítani a gyújtórendszert.
3. Propán és bután esetén a csavart alaposan be kell húzni. Földgáz esetén forgassa el a csavart (balra) az égőből történő megfelelő gázkiáramlásig, úgy hogy a maximálisról a minimális állásra váltva a láng ne aludjon el és ne okozzon visszacsapást.
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a csaptelep tengelyét: meghibásodás esetén cserélje ki a teljes csaptelepet.

A műveletek elvégzése után szerelje vissza az alkatrészeket.

c) Helyezze el a készülék átalakításának megfelelő gázt jelző címkét a típustábla közelében.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

TELEPÍTÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

TABELA 1CARACTERISTICAS DOS QUEIMADORES
O aparelho debe utilizar-se com os gases que se indicam na placa de características			TIPO DE GÁS	G-30 BUTANO	G-31 PROPANO	G-20 NATURAL
Pressão			mbar	30	37	20
Queimador rápido	Marcação do injector			85	85	116
	Consumo (Hs)	Nominal Reduzido	kW	3 ≤0,6	3 ≤0,6	3 ≤0,5
	Caudal 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-
Qeimador semi-rápido	Marcação do injector			65	65	97
	Consumo (Hs)	Nominal Reduzido	kW	1,75 ≤0,35	1,75 ≤0,35	1,75 ≤0,29
	Caudal 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166
Queimador auxiliar	Marcação do injector			50	50	72
	Consumo (Hs)	Nominal Reduzido	kW	1 ≤0,33	1 ≤0,33	1 ≤0,33
	Caudal 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095--

MI TÖRTÉNIK, HA VALAMI NEM MŰKÖDIK?

Nem mindig kell hívni a vevőszolgálatot. Sok esetben Ön is orvosolhatja a problémát. Az alábbi táblázat néhány tanácsot tartalmaz.

Fontos megjegyzés:

A gáz- és elektromos rendszeren csak az általunk felhatalmazott szerviz munkatársai végezhetnek munkát.

Que se passa ...?	Causa provável	Remédio
... se o funcionamento eléctrico geral está avariado?	Fusível defeituoso	Controlar o fusível na caixa de fusíveis e mudálo se estiver avariado.
... se o acendimento eléctrico não funciona?	Podem existir residuos de alimentos ou de limpeza entre a vela e os queimadoras.	O espaço entre a vela e o queimador deve ser cuidadosamente limpo.
... se a chama dos queimadores muda repentinamente?	As diversas partes do queima-dor foram colocadas incorrectamente.	Coloque correctamente as diferentes partes.
... se o fluxo de gás não parece normal ou se não sai gás?	-Está fechada a passaagem de gás devido a torneiras intermédias.-Se o gás provém de uma bo-tija, esta pode estar vazia.	-Abrir as possíveis torneiras intermédias.-Mude a botija por uma cheia.
... se há cheiro a gásno espaço da cozinha?	-Alguma torneira está aberta.-Possível fuga na ligação da botija.	-Comprove-o.-Assegure-se de que a ligação está bem feita.
... se não ligam as seguranças dos diferentes queimadores?	-No extremo dos termopares formou-se fuligem.-Estão sujos os orifícios de saída de gás dos queimadores.	-Elimine a fuligem.-Limpe os orifícios de saída do gás dos queimadores.

Ha mégis szervizt hív, kérjük, adja meg:

E-Nr

FD

Ezek az adatok a készülék típustábláján találhatók.

GARANCIÁLIS FELTÉTELEK

Az erre a készülékre vonatkozó garanciális feltételek azok, amelyeket cégünk képviselete határoz meg abban az országban, ahol a vásárlás történt. Ha kívánja, a kereskedő, akitől a készüléket vásárolta, bármikor

Készen állunk, hogy ezzel kapcsolatban felvilágosítást adjunk. Mindenesetre a garancia érvényesítéséhez be kell mutatnia a vásárlást igazoló bizonylatot.

A változtatások jogát fenntartjuk.

11. ábra

17. ábra

20. ábra

22. ábra

Gyújtásbiztosítékkal

Biztonsági szeleppel

Biztonsági berendezéssel

Biztonsági védelemmel

Biztonsági berendezéssel

Biztonsági védelemmel

Biztonsági berendezéssel

Gyújtásbiztosítékkal

Biztonsági szeleppel

Biztonsággal

Biztonsági védelemmel

Védelemmel

Biztonsággal

Biztonsággal

E-Nr FD
98 Type BSE 10010 99AT510			G-30	M(g/h)	V(m3/h)
			G-31	544 533	G-20 0.712
P 0,6 W 220 230 ~ V 50 Hz		EQn 7.5 kW(Hs)			CE 0099
ES		FR	GB/GR/IE	IT/PT	LU/BE
Cat.		II₂H₃.	II₂E₃.	II₂H₃.	II₂H₃.
p (mbar)		18-28/37	20/25-28/37	20-28/37	20-28/37
ES Natural G-20			FR Natural G-20
PT Natural G-20			GB Natural G-20
DE Erdgas G-20			IT Naturale G-20
P 18-20 mbar

E-Nr FD
98	Type BSE 10111	G-30	417	G-20	V(m3/h)
		G-31	409		0.546
99AT510
2000 W 220 230 ~ V 50 Hz		EQn 5.75 kW(Hs)		CE 0099
		AT/DK/FI/SE	DE	ES	FR
Cat.		I₂H	I₂E	II₂H₃.	II₂E₃.
p (mbar)		20	20	18-28/37	20/28-28/37
		GB/GR/IE	IT/PT	LU/BE
Cat.		II₂H₃.	II₂H₃.	I₂E.
p (mbar)		20-28/37	20-30/37	20/25
ES Natural G-20			FR Natural G-20
PT Natural G-20			GB Natural G-20
DE Erdgas G-20			IT Naturale G-20
P 18-20 mbar
