HASZNÁLATI ÚTMUTATÓ T 2163 N NEFF

Környezetvédelemhez való hozzájárulásunk: újrahasznosított papírt használunk.

Környezetvédelemhez való hozzájárulásunk: újrahasznosított papírt használunk.

Környezetvédelemhez való hozzájárulásunk: újrahasznosított papírt használunk.

Környezetvédelemhez való hozzájárulásunk: újrahasznosított papírt használunk.

Környezetvédelemhez való hozzájárulásunk: újrahasznosított papírt használunk.

Környezetvédelemhez való hozzájárulásunk: újrahasznosított papírt használunk.

Környezetvédelemhez való hozzájárulásunk: újrahasznosított papírt használunk.

Használati és szerelési útmutató

Használati és szerelési útmutató

Használati és szerelési útmutató

Használati és szerelési útmutató

Használati és szerelési útmutató

Használati és szerelési útmutató

PT Használati és telepítési kézikönyv

Tartalomjegyzék

Oldal

Fontos tudnivalók 3

Készülékek csomagolásának kezelése 3

Az új készülék csatlakoztatása előtt 3

Fontos biztonsági előírások 3

Így kerülheti el a készülék károsodását 4

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Így néz ki az új főzőlapja 5

A készülék leírása 5

A főzőhelyen 7

Gázégők 7

A főzőedények kiválasztása és elhelyezése 7

Elektromos főzőlapok 8

A tűzhely ápolása 10

Tisztítás és karbantartás 10

UTASÍTÁSOK A SZERELŐ SZÁMÁRA

Szerelési és beállítási utasítások 11

Méretek 11

Gázcsatlakozás 11

Elektromos csatlakozás 11

A tűzhely beépítése a konyhabútorba 12

A gázfajta cseréjének eljárása 13

Ha valami nem működik... 15

Garancia feltételek 16

Megjegyzések, amelyeket be kell tartani

Kiselejtezett készülékek csomagolásának kezelése

- Kérjük, környezetbarát módon ártalmatlanítsa a csomagolóanyagot. A szállítás során a készülékeknek hatékony védőcsomagolásra van szükségük. Gyárilag azonban a csomagolóanyag abszolút minimumára szorítkozunk, amely környezetbarát és teljes mértékben újrahasznosítható.

A csomagolóanyag további feldolgozásának és újrahasznosításának köszönhetően nyersanyagok takaríthatók meg, és csökkenthető a hulladék mennyisége.

- Mielőtt egy készüléket kiselejtezne, kérjük, gondoskodjon arról, hogy előzőleg teljesen használhatatlanná tegye.

Ezt követően vigye az illetékes gyűjtőhelyre. A gyűjtőhely címét a helyi önkormányzatnál tudhatja meg.

Az új készülék csatlakoztatása előtt

- Mielőtt új készülékét üzembe helyezné, alaposan olvassa el a megfelelő használati útmutatókat, amelyek fontos biztonsági, használati és karbantartási tudnivalókat tartalmaznak.

• A következő utasítások csak azokra az országokra vonatkoznak, amelyek szimbóluma a készüléken fel van tüntetve. Ha a szimbólum hiányzik, a műszaki útmutatóhoz kell fordulni, amely tartalmazza a készülék adott ország körülményeihez való igazításához szükséges utasításokat.

- Mielőtt a készüléket a megfelelő hálózatra csatlakoztatná, ellenőrizni kell, hogy a készülék alkalmas-e az előírt gázfajtára.

- A telepítési helynek megfelelő szellőzési lehetőségekkel kell rendelkeznie.

• Erős huzatú helyeket lehetőség szerint ne használjon telepítési helyként, mert az égők kialudhatnak.
• A készülék gyárilag arra a gázfajtára van beállítva, amely az adattáblán fel van tüntetve. A teljes biztonság és az összes érvényes előírás betartása érdekében azonban a telepítést és a gázátalakítást engedéllyel rendelkező szakemberre kell bízni.
• Semmilyen körülmények között ne végezzen módosításokat a készülék belsejében. Vészhelyzetben hívja ügyfélszolgálatunkat.
• Mivel ezek a készülékek magas üzemi hőmérsékletet érnek el, mindig óvatosan kell bánni velük.
• A kezelési és szerelési útmutatót tartsa a készülék közelében, arra az esetre, ha a készülék egyszer gazdát cserélne.
• Semmilyen körülmények között ne helyezzen üzembe hibás vagy sérült készüléket.

Betartandó biztonsági előírások

- Az elektromos hálózatra és a gázvezetékre történő csatlakoztatást csak szakember végezheti.

- A készüléket előírás szerint földelni kell. Amennyiben a nem megfelelő földelés miatt baleset történik, a gyártó minden felelősséget elhárít.

• A fűtő- és főzőkészülékek felületei működés közben felforrósodnak. Ügyeljen arra, hogy kisgyermekek lehetőség szerint mindig távol maradjanak a készülékektől.

• Az elektromos kábelek nem érintkezhetnek forró felületekkel.

- Kérjük, a készüléket kizárólag főzésre használja, és ne fűtőtestként.

- A túlzottan felforrósított olaj vagy zsír könnyen

Betartandó tudnivalók

gyúlékony, ezért ezeket az ételeket csak állandó felügyelet mellett szabad elkészíteni.

- Meghibásodás esetén szakítsa meg a gázellátást és az áramellátást. Hívja ügyfélszolgálatunkat.

- A kuktafazekakat csak felügyelet mellett szabad használni, amíg el nem érik a szükséges nyomást. Helyezze a kuktafazekat a legmagasabb főzési fokozatra, és a nyomás elérése után kapcsoljon alacsonyabb fokozatra, figyelembe véve az adott kuktafazék gyártójának utasításait).

- Ne használjon alaktalan edényeket, amelyek nem fekszenek szilárdan az égőkon és a lapokon, hogy elkerülje azok véletlen felborulását.

Így kerülheti el a készülék károsodását

- Kövesse a jelen kézikönyvben található utasításokat..

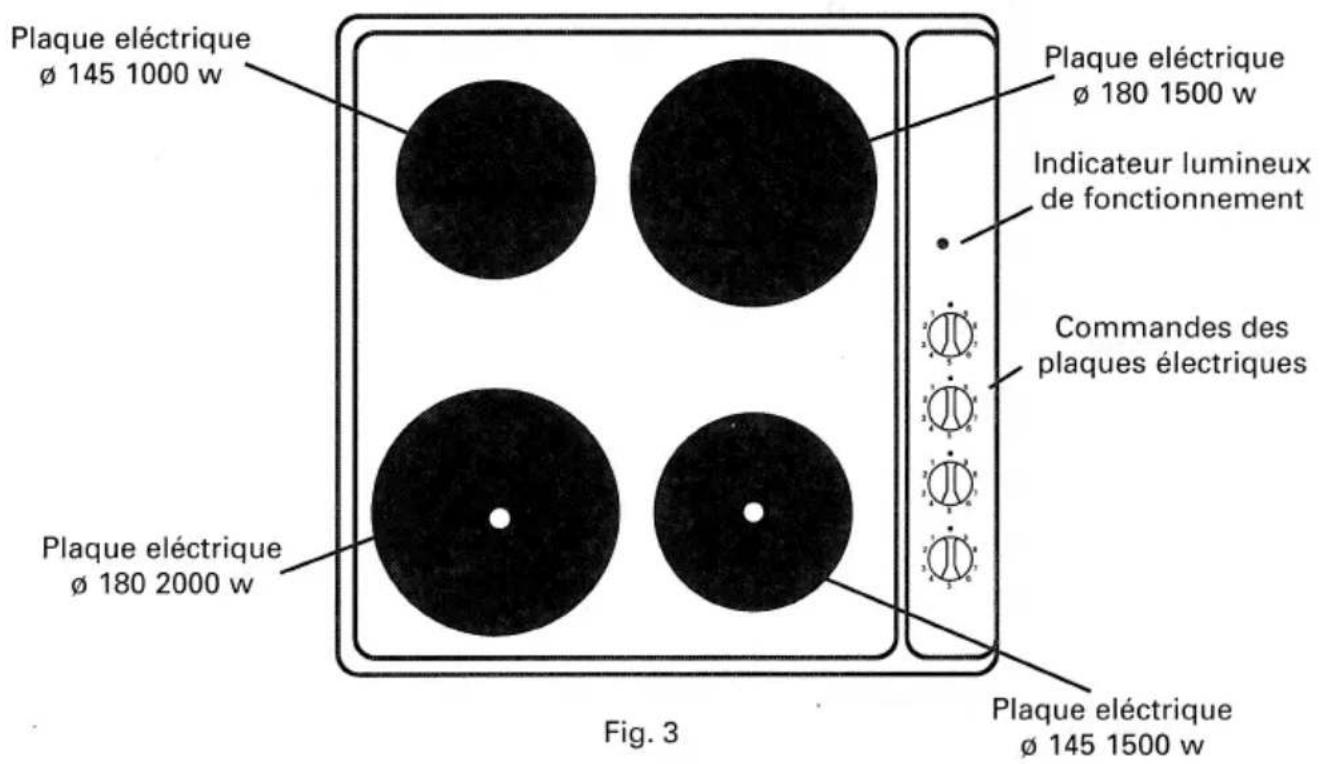

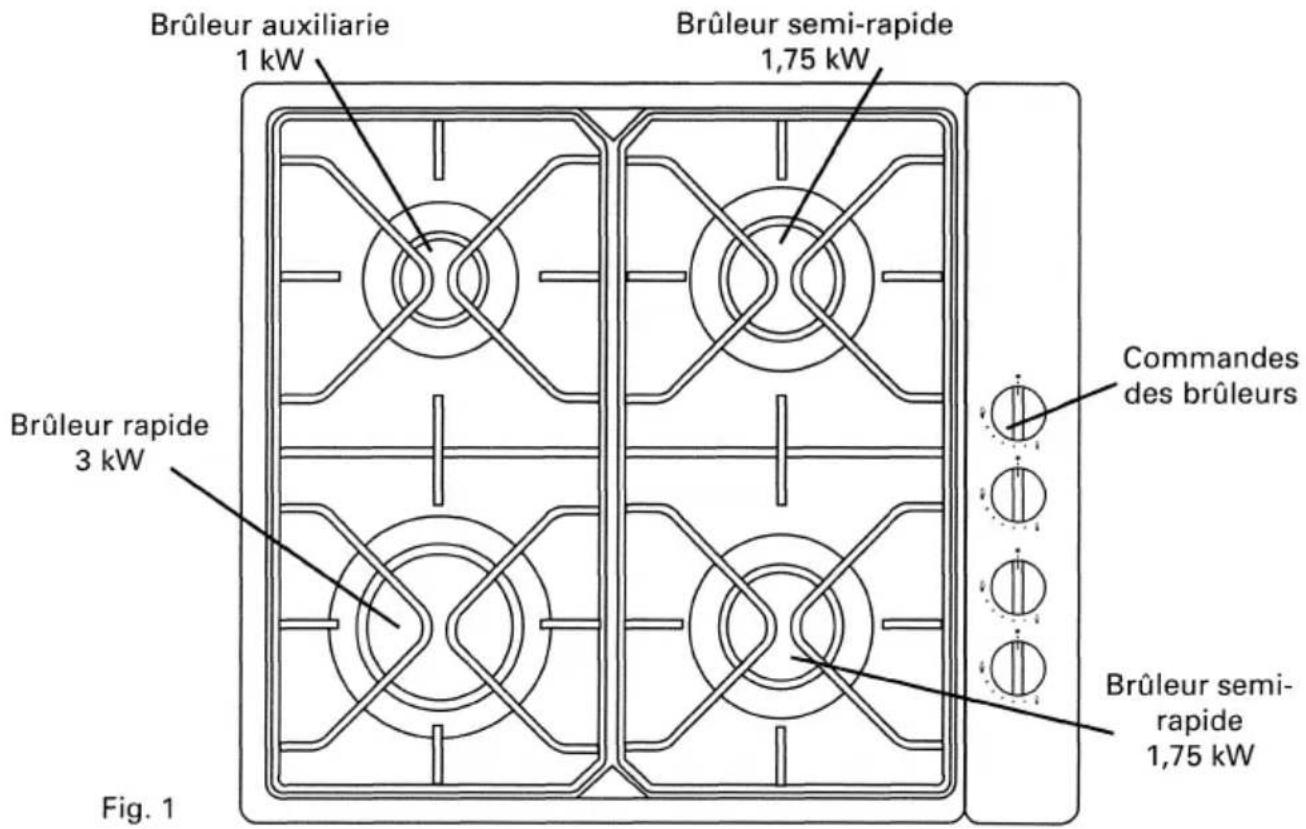

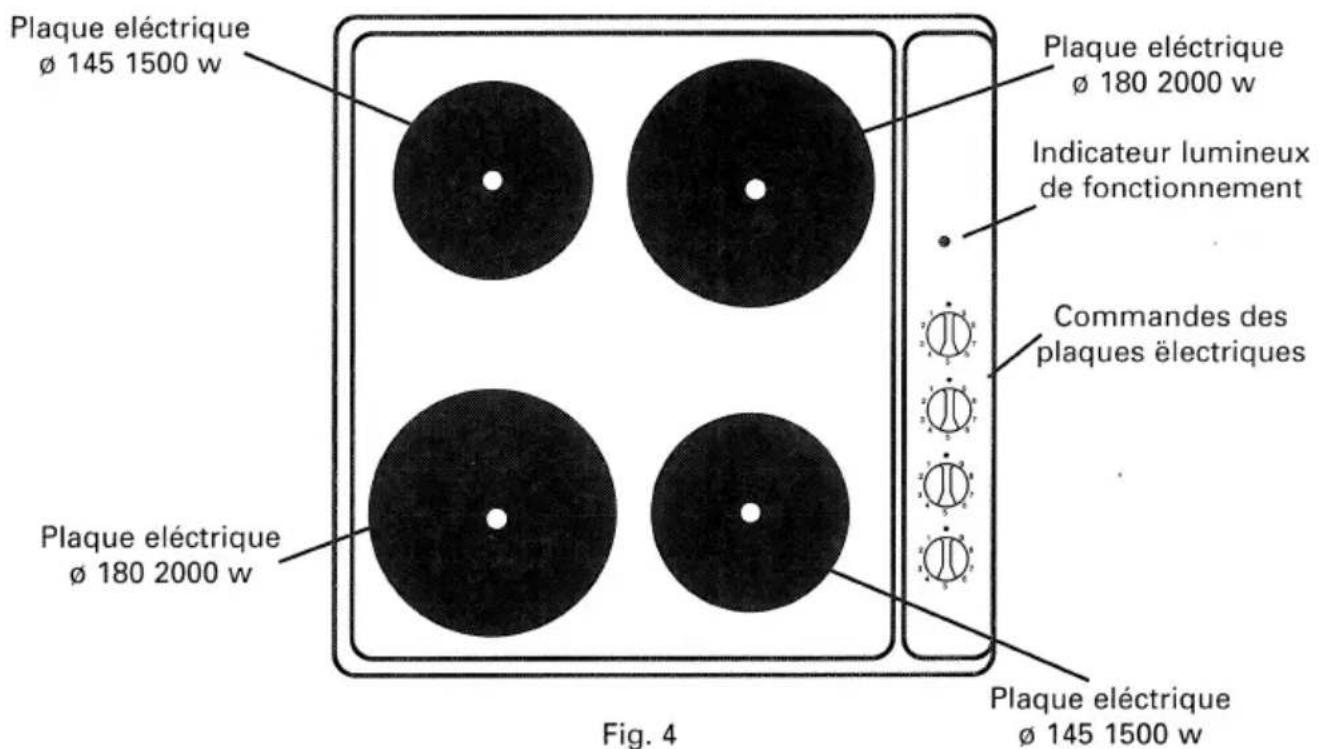

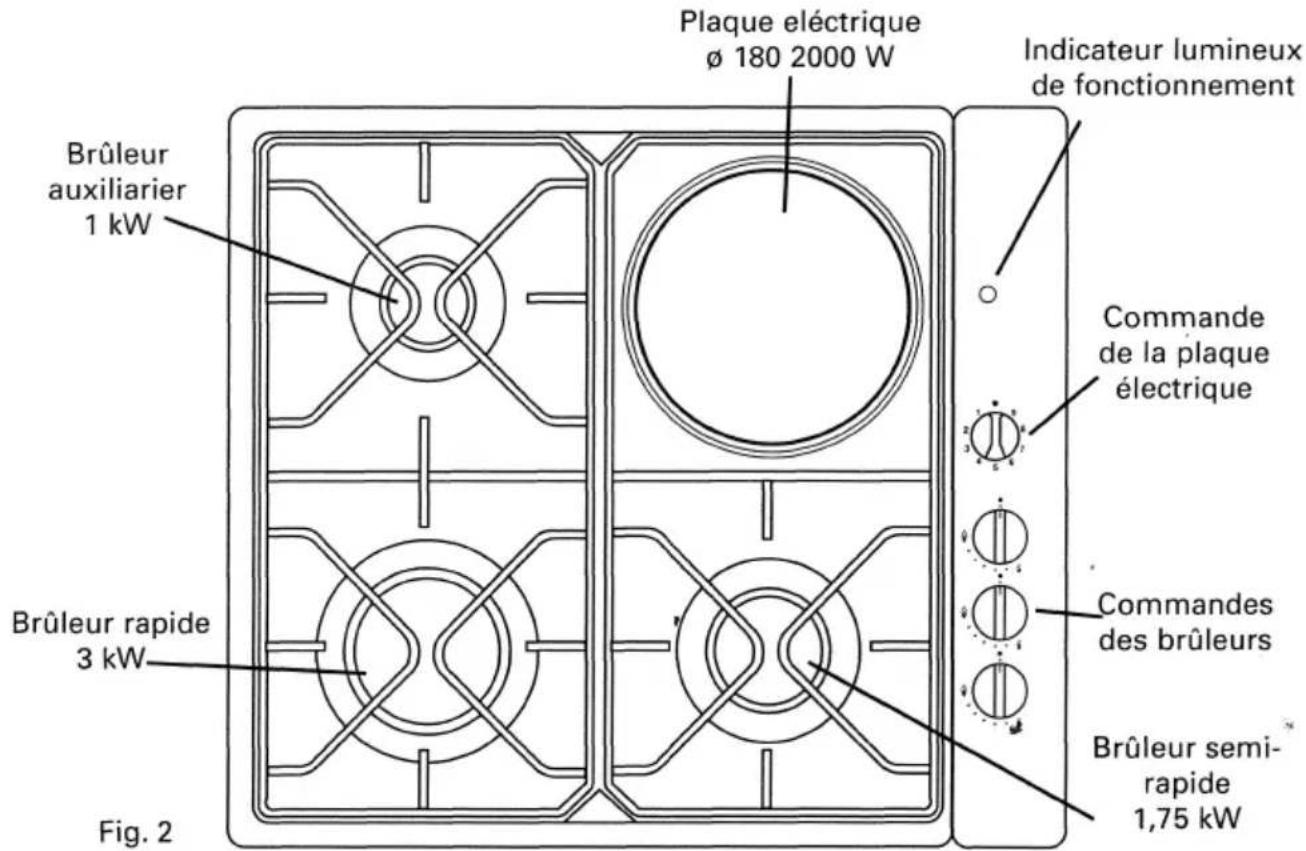

Így néz ki az új főzőlapja

Készülékleírás

A jelen utasítások különböző készülékekre vonatkoznak. Ezért kérjük,

annak megállapításához, hogy készüléke melyik modell, hogy megismerhesse annak különleges

tulajdonságait.

Így néz ki új főzőlapja

A főzőhelyen

Gázégő

A kezelőpanelen lévő minden egyes működtetőszerv jelöléssel rendelkezik az általa vezérelt égőről.

Gyújtással ellátott gázégő

Az égő meggyújtásához nyomja meg a kívánt égő működtetőkapcsolóját, és forgassa el balra a gyújtási állásig. Tartsa a forgókapcsolót körülbelül 5 másodpercig a gyújtási állásban. A sikeres gyújtást egy "kattanó hang" erősíti meg. Ha a készülék nem gyullad be, ismételje meg ezt a műveletet.

Szennyezett gyújtógyertyák esetén a gyújtási folyamat nem működhet megfelelően, ezért különös figyelmet kell fordítani a készülék tisztaságára. A gyújtógyertyákat rendszeres időközönként kis kefével kell megtisztítani, ügyelve arra, hogy ne sérüljenek meg.

A készülék kikapcsolásához forgassa el a működtetőkapcsolót jobbra a 0 állásig (5. ábra).

Gyújtással és gyújtásbiztosítékkal ellátott gázégők

Ha készüléke égői biztonsági szelepekkel vannak felszerelve, ezek megakadályozzák a gázszivárgást az égők véletlen kialvása esetén. A készülék meggyújtásához nyomja meg a kívánt égő működtetőkapcsolóját, és forgassa el balra a gyújtási állásig. Tartsa a forgókapcsolót körülbelül 5 másodpercig a gyújtási állásban. A sikeres gyújtást egy "kattanó hang" erősíti meg.

Ha az égő a működtetőkapcsoló elengedésekor ismét kialszik, állítsa 0 állásba, és ismételje meg a műveletet, miközben a működtetőkapcsolót kissé hosszabb ideig, és "nagy láng" állásban kell nyomva tartani. A sikeres gyújtás után

beállítható a kívánt lángméret.

Szennyezett gyújtógyertyák esetén a gyújtási folyamat nem működhet megfelelően, ezért különös figyelmet kell fordítani a készülék tisztaságára. A gyújtógyertyákat rendszeres időközönként kis kefével kell megtisztítani, ügyelve arra, hogy ne sérüljenek meg.

A készülék kikapcsolásához forgassa a kezelőkapcsolót jobbra a 0 állásig (5. ábra).

Névleges hőterhelés

Sparbrenner	1 kW
Normalbrenner	1,75 kW
Starkbrenner	3 kW

Azok a gázégők, amelyekkel az Ön tűzhelye fel van szerelve, gyárilag megfelelően be vannak állítva. Ezért, ha hibát vagy rendellenességet észlel, forduljon ügyfélszolgálatunkhoz.

A gázkészülék használata során hő és pára keletkezik abban a helyiségben, ahol fel van állítva. Gondoskodni kell a konyha megfelelő szellőzéséről: hagyja nyitva a természetes szellőzést biztosító nyílásokat, vagy szereljen be mechanikus szellőztető berendezést (elszívó).

A készülék folyamatos használata további szellőztetést tehet szükségessé, amelyet például egy ablak kinyitásával (huzat okozása nélkül) vagy a mechanikus szellőztetés teljesítményének növelésével (ha a konyhája rendelkezik ilyennel) érhet el.

A főzőedények kiválasztása és elhelyezése

A kívánt főzőedényt mindig az égő közepére kell helyezni a főzőlapon.

A főzőhelyen

A főzőedény átmérőjét a főzőlap égőjének megfelelően kell megválasztani.

Az optimális főzési eredmény érdekében ügyeljen arra, hogy a láng ne csapjon át az edény oldalán. Ezzel egyidejűleg elkerülhető a túlzott gázfogyasztás is. (6. ábra)

	ø des Kochgefässes (mm)
Brenner	MINIMUM	MAXIMUM
Sparbrenner (1 kW)	100	120
Normalbrenner (1,75 kW)	120	240
Starkbrenner (3 kW)	220	260

Ezenkívül ne használjon nagy átmérőjű főzőedényeket a kezelőkapcsolók közelében lévő égőkön, mert érintkezhetnek a kapcsolókkal, ami a hőmérséklet emelkedését okozhatja ezen a területen, és károsodást idézhet elő. (7. ábra)

Elektromos főzőlapok

A főzőlap kivitelétől függően elektromos főzőlapokkal van felszerelve, amelyek vagy fokozatmentesen szabályozhatók, vagy hat különböző állású kapcsolóval vezérelhetők. A készülék első üzembe helyezése előtt a főzőlapokat mindkét esetben külön-külön körülbelül 5 percig fel kell melegíteni. Ehhez a készüléket a legmagasabb fokozatra kell állítani, és az első felmelegítés során ne helyezzen edényeket a főzőlapokra. Teljesen normális, hogy ekkor füst keletkezik és kellemetlen szag szabadul fel. Kivéve ezt a legelső melegítést, a főzőlapokat semmiképpen sem szabad edény nélkül melegíteni. Csak olyan edényeket használjon, amelyeknek lapos, vastag aljuk van, és méretükben megfelelnek az adott főzőlapnak (8. ábra). Ilyen módon

a főzési idők és az energiafogyasztás jelentősen csökkenthetők.

Gyárilag ajánlott a kezelőkapcsolót a maximális állásba hozni, majd a főzendő ételek állapotától és mennyiségétől függően később valamelyik közepes állásra visszakapcsolni.

A főzőlap hőtárolásának köszönhetően a főzés befejezése előtt rövid idővel kikapcsolható, hogy energiát takarítson meg. A tárolt hőnek köszönhetően a lap egyenletesen főz tovább.

Lehetőség szerint kerülje el a folyadékok túlfolyását a főzőlapra, valamint a nedves edényekkel való főzést.

Fokozatmentesen állítható elektromos főzőlapok

Ezek a főzőlapok fokozatmentesen szabályozottak, így lehetősége van a főzési folyamathoz szükséges teljesítmény beállítására.

A főzési mód, a főzendő élelmiszer mennyisége, valamint az alábbi táblázat figyelembevételével a kezelőkapcsolót balra forgatja a megfelelő állásba (9. ábra). A működésjelző lámpa kigyullad. A főzőlap kikapcsolásához a kezelőkapcsolót a 0 állásba forgatja, majd a jelzőlámpa kialszik.

Fokozat

Schmelzen: Schokolade, Butter, Gelatine	1-2
Kochen von: Reis, Béchammelsoße, Ragout	4-5
Kochen von: Kartoffeln, Teigwaren, Gemüse	4-5
Dünsten von: Schmorfleisch, Wickelbraten	4-5
Dämpfen von: Fisch	5
Erwärmen und Warmhalten von vorgekochten Gerichten	2-3-4-5
Braten: Paniertes, Beefsteak, Omelett	6-7-8
Kochen und bräunen:	9

A következő esetekben a beállítást valamivel magasabbra kell venni:

• Nagy mennyiségű folyadék
• Bonyolult ételek
• Főzés lefedetlen edényekkel

A főzőhelyen

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú kapcsoló vezérli, amely hat különböző teljesítményértéknek felel meg (10. ábra).

6. fokozat: Legnagyobb láng.

1. fokozat: Legkisebb láng.

Tájékoztatásul az alábbi értékeket ajánljuk:

1-es és 2-es állás: Melegítés.

3-as és 4-es állás: Erős melegítés és főzés.

5-ös és 6-os állás: Fritőz.

A tűzhely ápolása

Tisztítás és karbantartás

A tisztítást mindig kihűlt készüléken végezze.

Rácsok

A kihűlt rácsok tisztításához szivacsot, vizet és szappant használjon. Semmiképpen ne használjon súrolószert vagy éles tárgyakat.

A rövid méreteknek köszönhetően akár mosogatógépben is tisztíthatók.

Gázégők

A gázégők tisztán tartásához rendszeres időközönként a következőképpen tisztítsa őket: mártsa szappanos vízbe, és nem fémes kefével tisztítsa, hogy a lyukak és rések mindig teljesen szabadok legyenek, így biztosítva a megfelelő lángot. Újbóli használat előtt az égőket alaposan szárítsa meg. Győződjön meg arról, hogy a fedősapkák megfelelően illeszkednek az égő alapjára (11. ábra).

Elektromos főzőlapok

Ajánlott a kifolyt folyadékot nedves ruhával feltörölni, és a főzőlapokat rövid bekapcsolással megszárítani. Semmiképpen ne használjon éles tárgyakat, például fém szivacsot, kést stb. a rászáradt ételmaradékok eltávolításához.

Lehetőség szerint a lap felülete ne érintkezzen sóval. Ha mégis

Ha az intenzív használat során a felvitt védőréteg lekopott, néhány csepp olajat vagy más, megfelelő ápolószert dörzsöljünk a főzőlapokra. Súrolószereket nem szabad használni.

A fémgyűrű használat közben sárgás elszíneződést kap, ami teljesen normális. Szokványos fémtisztítóval tisztítható.

Általános ápolás

Ha egy kapcsoló nehezen mozog, ne erőltessük. A javításhoz azonnal hívjuk az ügyfélszolgálatot, hogy megjavítsák vagy kicseréljék.

A zománc, üveg, alumínium vagy acél részek ápolásához szivacsot és szappanos vizet használjunk kihűlt készüléknél. Semmiképpen ne használjunk mosogatószert vagy súrolószivacsot, mert ezek megkarcolnák a zománcot. Ügyeljünk arra, hogy a savas folyadékokat (citromlé, ecet stb.) a lehető leghamarabb távolítsuk el a zománcról. Acélfelületek esetén speciális acéltisztító szerek használatát ajánljuk. A szert nedves ruhával vagy közvetlenül a tisztítandó felületre kell felvinni, majd puha ruhával vagy törlőkendővel fényesre kell dörzsölni.

Beépítési és beállítási útmutató

Méretek

Mielőtt hozzákezdünk a beépítési munkálatokhoz, ellenőrizzük a konyha méreteit, valamint a konyhabútorban a készülék befogadására szolgáló nyílás méreteit. A méretek mindhárom készüléktípusnál azonosak (gázkészülékek, vegyes készülékek és elektromos készülékek) (12., 13. ábra).

Ezek a készülékek a gázkészülékekre vonatkozó EN 30-1 szabvány 3. osztálya és az elektromos háztartási készülékekre vonatkozó EN 60.335-2-6 szabvány "X" besorolása szerint építhetők be a konyhabútorba (12., 13. ábra).

Saját légkeringtetéssel rendelkező beépíthető sütők fölé telepítse ezeket a készülékeket.

Gázcsatlakozás

A telepítéssel, beállítással és más gáztípusra való átállítással kapcsolatos minden munkát kizárólag erre képzett, ügyfélszolgálatunkhoz tartozó szakemberek végezhetnek, a gázszolgáltatók érvényes előírásainak és szabályzatainak betartásával.

Mielőtt a készüléket a hálózatra csatlakoztatnánk, ellenőrizni kell, hogy a készülék alkalmas-e a betáplálandó gáztípusra. Gyárilag a tűzhelyeink a típustáblán feltüntetett gáztípusra való csatlakozásra vannak előkészítve.

A telepítési helynek megfelelő szellőzéssel kell rendelkeznie, hogy az

égéstermékek a szabadba távozhassanak.

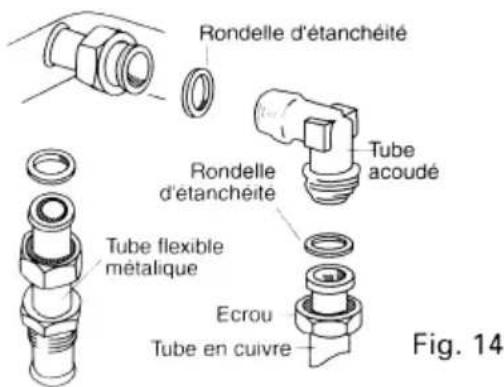

A gázbemeneti gyűjtőcső vége 1/2" menetes csőkanyarral rendelkezik.

A csőkanyarra szerelt tömítéssel a következőket érjük el:

- Merev csatlakozás. A készülékhez mellékelt rézcsővel, anyával és tömítőgyűrűvel történik (14. ábra).

- A csatlakozás fémtömlővel történik (14. ábra). Ebben az esetben kerülni kell a tömlő érintkezését a beépített egység mozgó részeivel (például fiókkal), valamint a könnyen eltömődő helyeken való átvezetést.

Mindkét csatlakozási módnál ügyelni kell arra, hogy a gyárilag beállított csőkanyar pozíciója ne változzon.

Mindkét esetben túláramvédő szelepet kell beépíteni, amely a készülék és a gázvezeték között van, és hozzáférhetőnek kell lennie.

Elektromos csatlakoztatás

Az adattábla segítségével ellenőrizni kell a feszültséget és az összteljesítményt.

A készüléket szabályszerűen földelni kell.

Az elektromos csatlakoztatást szakképzett szerelőnek kell elvégeznie, aki köteles meggyőződni arról, hogy a csatlakoztatás az adott országban érvényes előírásoknak megfelelően történt. Ezenkívül be kell tartani az illetékes áramszolgáltató előírásait is.

A szokásos biztonsági előírások betartásához a szerelőnek egy minden pólusra kiterjedő megszakító kapcsolót kell beépítenie, amelynek érintkezőnyílása legalább 3 mm. Ha a csatlakoztatás dugaszolóaljzaton keresztül történik, ennek a kapcsolónak a felszerelése nem szükséges, ha a

Szerelési és beállítási utasítások

készülék használója akadálytalanul hozzáfér a dugaszolóaljzathoz.

A dugós csatlakozóval ellátott készülékek csak szabályosan beépített és földelt dugaszolóaljzathoz csatlakoztathatók.

Ha a nem megfelelő földelés miatt baleset történik, a gyártó minden felelősséget elutasít.

A főzőlap teljes elektromos szerelése az érintkezősoron keresztül történik, amely a készülék alsó, hátsó részében található, és egy fedél védi.

A csatlakoztatáshoz

Vegyen egy csavarhúzót, és oldja ki a kapcsolótábla védőfedelének két csavarját (15. ábra). A főzőlap 220–230 V kétfázisú csatlakoztatásra előkészítve érkezik.

A négy főzőlapos kivitelnél (16. ábra) a csatlakoztatást más módon kell elvégezni; ehhez a csatlakozódobozon található utasítások szerint kell áthidalni a csatlakozósort (17. ábra).

A szerelés során először a földelőkábelt kell csatlakoztatni, amelyet szétszereléskor utoljára kell leválasztani. Csere esetén figyelembe kell venni a keresztmetszetet és a kábel típusát. A készülék csatlakoztatásához H05RR-F típusú vagy azzal egyenértékű hálózati kábelt kell használni.

Gerätetyp	Kabelquerschnitt	Sicherung (amp)
GASGERÄT	3 × 0,75 mm2	2
KOMBIGERÄT	3 × 1,5 mm2	10
ELEKTROGERÄT	3 × 2,5 mm2	25

A készülék beépítése a bútorba

A kijelölt helyen a 13. ábrának megfelelő nyílást kell készíteni, amely megfelel a főzőlap méreteinek.

A vágott élek védelme

A konyhabútorok készítéséhez használt rétegelt lemez viszonylag gyorsan megduzzadhat, ha védtelenül nedvesség éri. Ezért a készített nyílás éleit speciális ragasztóval kell lezárni, hogy megvédjék azokat a gőz vagy kondenzvíz hatásaitól, amelyek a munkalap alatt felgyülemlhetnek.

A főzőlap beépítése

A 6 darab "A" jelű kapcsot a 18. ábrának megfelelően kell a vágott élre rögzíteni. Ügyeljen arra, hogy a kapcsok alsó éle a bútor felső élével azonos magasságban legyen.

Megjegyzés: Gránit vagy márvány kivitelű készülékeknél a következőképpen járjon el: használjon tipliket vagy hüvelyeket a rögzítőcsavarok befogadásához, vagy rögzítse az említett kapcsokat speciális ragasztóval. Ehhez olyan ragasztóanyagot kell használni, amely biztosítja a fém és a kő közötti kötést. Esetleges kibontáskor a főzőlapot egyszerűen felfelé kell nyomni.

A mellékelt öntapadó tömítést "B" a főzőlap alsó szélére kell felhelyezni (18. ábra). Ez a tömítés biztosítja a teljes munkaterület vízzáróságát, és ezáltal megakadályozza a folyadékok áthatolását.

A főzőlap ezután behelyezhető az elkészített nyílásba. Egyszerre kell a végeinél lenyomni, hogy a rugókban lévő réseket bepattanjanak. Végül ellenőrizni kell, hogy a főzőlap a teljes kerületén megfelelően felfekszik-e.

Beépítési javaslatok

A tűzhely közvetlen közelében lévő munkafelületnek tűzálló anyagból kell készülnie. Mind a bevont felületeknek, mind az itt használt ragasztónak hőállónak kell lenniük, hogy elkerüljük a későbbi károsodásokat. Ezenkívül be kell tartani a hátsó és oldalsó falaktól való biztonsági távolságokat a 13. ábra szerint. A készülék alatti levegő megfelelő keringésének biztosítása érdekében legalább 10 cm távolságot kell tartani a legközelebbi, alatta lévő fióktól, közbenső faltól vagy sütőtől.

Telepítési és beállítási utasítások

hőállónak kell lenniük, hogy elkerüljük a későbbi károsodásokat. Ezenkívül be kell tartani a hátsó és oldalsó falaktól való biztonsági távolságokat a 13. ábra szerint. A készülék alatti levegő megfelelő keringésének biztosítása érdekében legalább 10 cm távolságot kell tartani a legközelebbi, alatta lévő fióktól, közbenső faltól vagy sütőtől.

Ez a készülék nincs elszívóberendezéshez csatlakoztatva. Emiatt elengedhetetlen, hogy a telepítési hely megfelelő szellőzési lehetőségekkel rendelkezzen. Továbbá az égés során keletkező gázokat ki kell vezetni a szabadba. A készülék tartós használata esetén előfordulhat, hogy további szellőzési lehetőségekre van szükség. Ilyenkor például ablakot kell nyitni, vagy további szellőztetőberendezést kell használni. Ha van szellőztetőberendezés (például elszívóernyő), annak legalább 650 mm távolságra kell lennie a tűzhelytől.

A gázfajta cseréjének eljárása

A másik gázfajtához való hozzáigazítással kapcsolatos minden munkát kizárólag erre kiképzett, ügyfélszolgálatunkhoz tartozó szakemberek végezhetik, betartva a gázszolgáltatók mindenkori érvényes rendelkezéseit és előírásait.

Fontos: A megfelelő munkalépések elvégzése előtt a készülék gáz- és áramellátását meg kell szakítani.

A főzőlap az adattáblán feltüntetett gázfajtához való csatlakozásra van előkészítve.

Az érvényes nemzeti jogszabályoktól függően (lásd az adattáblát) a készülék

más gázfajtákhoz igazítható. Ehhez a következő lépéseket kell elvégezni:

a) Az égők fúvókáinak cseréje

1. - Távolítsa el a rácsokat, a fedeleket és az égőtesteket. 2. - Az égő alján lévő fúvókákat egyenként csavarja ki egy 7 mm-es csőkulccsal. (19. ábra) 3. - Szerelje be a kívánt gázfajtának megfelelő fúvókákat a típustáblázat szerint (lásd az 1. táblázatot), és húzza meg ütközésig a tömítettség biztosítása érdekében. A munkalépések befejezése után szerelje vissza az égőket és a rácsokat.

b) Az égők csapjainak minimális fogyasztásának beállítása

1. - Hozza a csapokat minimális állásba. 2. - Szerelje le a csapok kezelőelemeit. 3. - A kezelőelemek levételekor keletkező nyíláson keresztül hozzáfér az elülső csaphoz, ahol az átállító beállítócsavar található (19., 20. ábra). Propán- és butángáz esetén a csavart ütközésig kell meghúzni. Földgáz esetén a csavart (balra) addig kell forgatni, amíg az égő megfelelő gázkimenetét meg nem találja, így a láng maximális állásban sem alszik el, sem nem húz vissza.

Gyújtásbiztosítékkal rendelkező készülékek

Ha a főzőlap biztonsági szelepekkel van felszerelve, a következő műveleteket kell elvégezni a kisebb fogyasztás érdekében:

1. Távolítsa el a rácsokat, a fedeleket és az égőtesteket.
2. Távolítsa el a főzőlap felületét. Az átállítás elvégzéséhez ki kell venni a gyújtórendszert.
3. Propán- és butángáz esetén a csavart ütközésig meg kell húzni. Földgáz esetén a csavart (balra) addig kell forgatni, amíg az égő megfelelő gázkimenete meg nem található, így a

Telepítési és beállítási utasítások

láng az égő maximális állásában sem alszik el, sem nem húzódik vissza. (22. ábra)

1. Szerelje vissza az összes korábban eltávolított alkatrészt.

Megjegyzés: A csapszárnyat a serpenyőtartóban nem szabad kicserélni. Mindig a teljes csapot cserélje ki.

Ezen munkalépések elvégzése után a különböző alkatrészeket vissza kell helyezni.

c) Helyezze el a megfelelő matricát a gázfajtára vonatkozó adatokkal, amelyre a készüléket átállították, az adattábla közelében.

Ezeknél az égőknél a primer levegőt nem kell szabályozni.

TABELLE 1BRENNEREIGENSCHAFTEN
Das Gerät darf nur an die auf dem Typenschild angegebene Gasart angeschlossen werden			GASART	G-30 BUTAN	G-31 PROPAN	G-20 ERDGAS
Nutzdruck			mbar	28	37	20
Stark-brenner	Injektormarkierung			85	85	116
	Verbrauch (Hs)	Nennverbrauch Minimumverbrauch	kW	3 ≤ 0,6	3 ≤ 0,6	3 ≤ 0,5
	Durchflußmenge bei 15°C 1.013 mbar		m3/h g/h	- 218	- 214	0,285 -
Normal brenner	Injektormarkierung			65	65	97
	Verbrauch (Hs)	Nennverbrauch Minimumverbrauch	kW	1,75 ≤ 0,35	1,75 ≤ 0,35	1,75 ≤ 0,29
	Durchflußmenge bei 15°C 1.013 mbar		m3/h g/h	- 127	- 124	0,166
Spar-brenner	Injektormarkierung			50	50	72
	Verbrauch (Hs)	Nennverbrauch Minimumverbrauch	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Durchflußmenge bei 15°C 1.013 mbar		m3/h g/h	- 72	- 71	0,095 --

Ha valami nem működik...

Nem minden felmerülő probléma esetén szükséges a vevőszolgálathoz fordulni. Sok esetben Ön is orvosolhatja a hibát. Az alábbi táblázat néhány tanácsot ad ezzel kapcsolatban.

Fontos megjegyzés:

Csak a vevőszolgálathoz tartozó szakemberek végezhetnek munkát a gáz- és elektromos működési rendszereken.

Fehler	Mögliche Ursache	Abhilfe
Die elektrische Betriebsart ist gestört	Sicherung defekt	Sicherung im Sicherungskasten überprüfen und gegebenenfalls austauschen.
Die Elektrozündung funktioniert nicht ordnungsgemäß	Möglicherweise befinden sich Lebensmittel- oder Reinigungsmittelreste zwischen der Kerze und dem Brenner.	Der zwischen Kerze und Brenner befindliche Raum muß sorgfältig gesäubert werden.
Die Brennerflamme ist ungleichmäßig	Die verschiedenen, zum Brenner gehörenden Bauteile sind nicht richtig eingesetzt worden.	Die verschiedenen Bauteile ordnungsgemäß zusammensetzen.
Der Gasfluß scheint nicht normal zu sein oder Gas tritt aus	-Der Gasdurchlauf ist gesperrt, da möglicherweise die Zwischenhähne geschlossen sind.-Bei Verwendung von Gasflaschen ist diese möglicherweise leer.	-Die Zwischenhähne gegebenenfalls öffnen.-Die leere Gasflasche durch eine volle ersetzen.
Im Herdbereich ist Gasgeruch wahrzunehmen	-Einer der Hähne befindet sich in Offenstellung.-Der Zufuhrschlauch befindet sich nicht in ordnungsgemäßem Zustand.-Möglicher Gasaustritt an der Gasflaschenankopplung.	-Hähne entsprechend überprüfen.-Der Schlauch muß ausgewechselt werden.-Die Ankopplung überprüfen.
Die Sicherheitsvorrichtungen der Brenner funktionieren nicht ordnungsgemäß	-Die Ausgangsöffnungen für den Gasaustritt an den Brennern sind verschmutzt.	-Die Ausgangsöffnungen für den Gasaustritt an den Brennern gründlich reinigen.

Ha felveheti a kapcsolatot ügyfélszolgálatunkkal, kérjük, mindig adja meg a következő adatokat:

E-Nr

FD

Ezek az adatok a készülék típustábláján találhatók.

Garancia feltételek

A készülékre érvényes garancia feltételek azok, amelyeket a képviseletünk az adott országban, ahol a készüléket vásárolták, meghatározott. Ha szeretné, a kereskedő, akitől a készüléket vásárolta, szívesen elmagyarázza az egyes feltételeket és rendelkezéseket. Minden

esetben a garancia igénybevételekor a vásárlást igazoló bizonylatot be kell mutatni.

A változtatások jogát fenntartjuk.

Tartalom

Oldal

Fontos 18

Mit tegyen a csomagolással és a régi készülékekkel 18

Az új készülék csatlakoztatása előtt 18

Biztonsági utasítások 18

Mit tehet a készülék károsodásának elkerülése érdekében.... 19

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Ez az Ön új főzőlapja

A készülék leírása

Főzés a főzőlapon

Gázégők

A megfelelő főzőedények kiválasztása és használata

Elektromos főzőzónák

Vigyázzon a főzőlapjára

Tisztítás és karbantartás

UTASÍTÁSOK A SZERELŐ SZÁMÁRA

Előírások és telepítési utasítások

Méretek

Gázcsatlakoztatás

Elektromos csatlakoztatás

A főzőlap beépítése a konyhabútor munkalapjába

A különböző gáztípusra való átállítás során elvégzendő műveletek 27

Mi történik, ha valami nem működik? 29

A garancia feltételei.... 29

Fontos

Mit tegyen a csomagolással és a régi készülékekkel

- Kérjük, gondoskodjon arról, hogy a csomagolást úgy helyezze el, hogy az ne károsítsa a környezetet. Ezek a termékek hatékony csomagolást igényelnek a szállítás során történő védelem érdekében. Az általunk használt csomagolás azonban a lehető legkisebbre van korlátozva, amely a készülékek védelméhez szükséges. A csomagolásban felhasznált összes anyag nem szennyező és teljes mértékben újrahasznosítható.

Későbbi feldolgozásuk és újrafelhasználásuk révén megtakarítás érhető el a nyersanyagokban, miközben csökken a keletkező szemét mennyisége.

- A régi készülék ártalmatlanítása előtt kérjük, gondoskodjon arról, hogy az működésképtelenné váljon. Ezután keressen fel egy újrahasznosítható anyagokat gyűjtő központot, amely elvégzi az ártalmatlanítást. A helyi önkormányzat tájékoztatja Önt a legközelebbi központ helyéről.

Az új készülék csatlakoztatása előtt

• Mielőtt használatba venné új készülékét, kérjük, figyelmesen olvassa el a Használati útmutatót. Ez fontos biztonsági információkat, valamint a használatra és karbantartásra vonatkozó utasításokat tartalmaz.
• A következő utasítások csak azokban az országokban érvényesek, amelyeknek a szimbólumai megtalálhatók a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor a műszaki utasításokhoz kell fordulni, amelyek megadják a szükséges utasításokat a készüléknek az adott ország használati feltételeihez való módosításához.
• A készülék csatlakoztatása előtt ellenőrizze, hogy be van-e állítva a szállítandó gáztípusnak megfelelően.
• Elengedhetetlen, hogy a készüléket olyan helyre telepítse, ahol biztosított a kötelező szellőzés.
• Nem tanácsos a készüléket olyan helyre telepíteni, ahol erős huzat van, mert az égők kialudhatnak.
• Ez a készülék a típustáblán feltüntetett gáztípushoz van beállítva. Biztonsági okokból és a hivatalos előírások betartása érdekében a telepítést és a gázátalakítást hivatalosan engedéllyel rendelkező szakemberrel végeztesse el.
• Ne nyúljon a készülék belsejéhez. Ha erre mégis szükség van, forduljon Műszaki Segélyszolgálatunkhoz. • Ezek a készülékek magas hőmérsékletet érnek el. Kérjük, legyen óvatos.
• Őrizze meg ezt a Használati és Szerelési útmutatót, hogy a készülékkel együtt átadhassa, ha a tulajdonos személye megváltozik.
• Ne működtesse a készüléket, ha az sérült.

Biztonsági utasítások

• Az elektromos és gázcsatlakoztatást csak arra feljogosított személy végezheti.
• A készüléket kötelező földelni. Ha a készülék nem megfelelő földelése miatt baleset történik, semmilyen felelősséget nem vállalunk.
• A főző- és melegítőfelületek működés közben felforrósodnak. Tartsa távol a gyermekeket.
• Az elektromos kábelek nem érintkezhetnek a főzőlap felforrósodó részeivel. A tápvezetéket rögzíteni kell a konyhabútorhoz, hogy ne érintkezzen a sütő forró részeivel.
• Ezt a készüléket kizárólag főzésre szabad használni, soha ne használja fűtésre. • A túlhevült olaj és zsír könnyen meggyulladhat. Ezért, ha olajjal vagy zsírral készít ételt, például sült krumplit, ne hagyja felügyelet nélkül a főzőlapot.

Fontos

• Meghibásodás esetén zárja el a gáz- és áramellátást. A javítást hívja Műszaki Segélyszolgálatunkhoz. - A kuktafazekakat felügyelet alatt kell tartani, amíg el nem érik a kívánt nyomást. Fordítsa a szabályozógombot maximális állásba, majd (a kuktafazék gyártójának utasításait követve) állítsa alacsonyabb fokozatra. - Ne használjon deformált aljú edényeket, amelyek instabilak az égőkön és a főzőlapokon, mert véletlenül felborulhatnak. - Mivel a készülék alja működés közben felforrósodhat, ajánlott minél nagyobb szellőzőteret hagyni a készülék alja és az alatta lévő fiók vagy válaszfal között.

- Ha fiók fölé szereli, győződjön meg arról, hogy a fiók nem éghető anyagból készült, és hogy nem tárolnak benne éghető tárgyakat.

Mit tehet a készülék károsodásának elkerülése érdekében

- Pontosan kövesse a könyvben található utasításokat.

A készülék leírása

Ezek az utasítások több különböző modellre vonatkoznak. Ellenőrizze a modelljét, hogy megtudja, mely jellemzők vonatkoznak rá.

Ez az új főzőlapja

Főzés a főzőlapon

Gázégők

A vezérlőpanelen minden égőszabályzó gomb az általa vezérelt égő pozícióját jelöli.

Elektromos gyújtású gázégők

Egy égő meggyújtásához nyomja meg a kiválasztott égő szabályzó gombját, és fordítsa balra a gyújtási pozícióba. Tartsa lenyomva a gombot, amíg az égő meg nem gyullad. A gyújtást "kattanás" hang jelzi. Ha az égő nem gyullad meg, ismételje meg a műveletet.

Elektromos gyújtású és biztonsági szelepes gázégők

Ha a főzőlap égői biztonsági szeleppel vannak felszerelve (amelyek elzárják a gázáramlást, ha a láng véletlenül kialszik), az égők úgy gyújthatók meg, hogy megnyomja a kiválasztott égő szabályzó gombját, és balra fordítja a gyújtási pozícióba. Tartsa lenyomva a gombot még körülbelül 5 másodpercig, miután az égő meggyulladt. A gyújtást "kattanás" hang jelzi.

Ha az égő kialszik, amikor elengedi a gombot, fordítsa a 0 pozícióba, és ismételje meg a műveletet, de ezúttal, ha az égő meggyulladt, tartsa lenyomva a gombot még hosszabb ideig a nagy láng pozíciójában. Ha meggyulladt, állítsa be a lángot a szabályzó gomb elfordításával.

Ha a gyújtók piszkosak, a gyújtás nem működik megfelelően. Ezért ajánlott a készüléket nagyon tisztán tartani. Használjon kis kefét a tisztításhoz, figyelembe véve, hogy a gyújtók nem érhetik erős ütés.

Az égő kikapcsolásához fordítsa a gombot jobbra, amíg el nem éri a 0 pozíciót (5. ábra).

Névleges hőteljesítmény

Auxiliary Burner	1.0 kW
Medium-Fast Burner	1.75 kW
Fast Burner	3.0 kW

A készülék égői a gyárban megfelelően be vannak állítva. Ezért, ha bármilyen rendellenességet észlel, forduljon a Műszaki Segélyszolgálathoz.

A gázüzemű főzőkészülék használata hőt és nedvességet termel abban a helyiségben, ahol felszerelik. Gondoskodjon a konyha megfelelő szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (elszívót).

A készülék hosszan tartó, intenzív használata további szellőztetést tehet szükségessé, például nyisson ablakot (huzat nélkül), vagy növelje a mechanikus szellőztetés teljesítményét, ha van ilyen.

A megfelelő főzőedények kiválasztása és használata

Mindig az égő közepére helyezze az edényt.

Válasszon az égőnek megfelelő átmérőjű, lapos aljú edényt.

A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne érjen túl az edény alján, így elkerülhető a túlzott gázfogyasztás (6. ábra).

Burner	Minimumø of pan	Maximumø of pan
Auxiliary (1kW)	100 mm	120 mm
Medium-fast (1,75kW)	120 mm	240 mm
Fast (3kW)	220 mm	260 mm

Kerülje a nagyon nagy edények használatát a kezelőszervek közelében lévő égőkön, mert ha rájuk helyezik, érintkezhetnek a kezelőszervekkel, vagy olyan közel lehetnek hozzájuk (7. ábra), hogy a hőmérséklet emelkedése kárt okozhat.

Elektromos főzőlap

A főzőlap típusától függően lehet végtelen szabályozású vagy hatállású kapcsolóval ellátott elektromos főzőlapja. Mindkét

Főzés a főzőlapon

esetben, mielőtt először használná a főzőlapokat, melegítse fel őket egyenként 5 percig, üresen, maximális teljesítményen. A füst és a szag megjelenése normális, és használat közben fokozatosan eltűnik. Ettől az első alkalmatól eltekintve a főzőlapokat nem szabad edény nélkül használni.

Használjon teljesen lapos, nehéz aljú edényt, amelynek mérete illeszkedik a főzőlap átmérőjéhez (8. ábra), hogy minimális főzési időt és ezáltal minimális energiafogyasztást érjen el.

Javasoljuk, hogy a főzés kezdetén a kapcsolót maximális állásba állítsa, majd az étel típusától és mennyiségétől függően állítsa közepes állásba.

A főzőlap hőtároló tulajdonságának kihasználása érdekében a főzés befejezése előtt röviddel kapcsolja ki, így energiát takarít meg, mivel a főzés a főzőlapban felhalmozódott hő miatt folytatódik.

Kerülje el, hogy folyadék fröccsenjen a főzőlap felületére, és hogy nedves edényeket helyezzen rá.

Végtelen szabályozású elektromos főzőlapok

Ezt a főzőlapot egy végtelen hőszabályzó vezérli, amellyel kiválaszthatja az éppen főzött ételnek megfelelő teljesítményszintet.

Figyelembe véve a főzés típusát és az elkészítendő étel mennyiségét, és az alábbi táblázatot útmutatóként használva, forgassa el a vezérlőgombot balra (9. ábra), amíg el nem éri az elkészítendő ételnek megfelelő pozíciót. A bekapcsolásjelző lámpa világítani fog. A főzőlap kikapcsolásához forgassa a gombot az O állásba. A jelzőlámpa kialszik.

Pozíció

Melting: chocolate, butter, gelatine	1 - 2
Cooking: rice, béchamel sauce, ragouts	2 - 3
Boiling: potatoes, pasta, vegetables	4 - 5
Reheating: stews, roasts	4 - 5
Steaming: fish	5
Heating, keeping dishes warm:	2-3-4-5
Frying: cutlets, steak, omelettes	6-7-8
Cooking and browning:	9

Szükséges a főzőlapot magasabb teljesítményszintre állítani a következő esetekben:

• Nagy mennyiségű folyadék
• Nagy mennyiségű étel
• Főzés fedetlen edényekkel

Hatállású elektromos főzőlap

Ezt a főzőlapot egy hatállású vezérlőgomb vezérli, amely fokozatosan növeli a teljesítményt. (10. ábra).

6. pozíció: Maximális hő

1. pozíció: Minimális hő

Útmutatóként:

1. és 2. pozíció: Gyenge hő

3. és 4. pozíció: Gyors fűtés és főzés

5. és 6. pozíció: Sütés

Vigyázzon a főzőlapjára

Tisztítás és karbantartás

Tisztítsa a készüléket, amikor az hideg.

Edénytartó rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács hideg. Ne használjon dörzsölő anyagokat vagy vágóeszközöket.

Méretüknél fogva mosogatógépben moshatók.

Gázégők

Az égők tisztán tartásához időnként mártsa őket szappanos vízbe, és tisztítsa meg nem fémes kefével, hogy a lyukak és rések minden szennyeződéstől mentesek legyenek, így a láng megfelelően ég. Szárítsa meg őket alaposan, mielőtt visszahelyezi. A fedelek visszahelyezésekor győződjön meg arról, hogy megfelelően illeszkednek az égő alapjára (11. ábra).

Elektromos főzőlapok

Javasoljuk, hogy a főzőlapra kifolyt folyadékot nedves, puha ruhával törölje le, majd szárítsa meg úgy, hogy néhány másodpercre bekapcsolja a főzőlapot. Soha ne használjon éles tárgyakat, például fém súrolószivacsot, kést stb. a főzőlap felületére száradt étel eltávolításához.

Kerülje, hogy só érintkezzen a felülettel.

Ha hosszabb használat után a főzőlap bevonata lekopik, ajánlott néhány csepp olajjal meghinteni, vagy a piacon kapható karbantartó termékeket használni. Ne használjon dörzsölő hatású termékeket.

Használat során a főzőlap körüli terület sárgává válik. Ez normális. A tisztításhoz használjon rozsdamentes acél tisztítására szolgáló termékeket.

Általános karbantartás

Ha valamelyik szabályozó merev, ne erőltesse. Azonnal forduljon a hivatalos műszaki segélyszolgálathoz, és ők megjavítják vagy kicserélik.

A zománc, üveg, fényes alumínium és acél felületek ápolásához használjon szivacsot és szappanos vizet, de csak akkor, ha a készülék hideg. Ne használjon dörzsölő hatású tisztítószereket vagy súrolószereket, amelyek megkarcolhatják a zománcot. Ne hagyjon savas folyadékokat (citromlé, ecet stb.) hosszabb ideig a zománcon. Az ilyen anyagból készült felületekhez rozsdamentes acél tisztítószerek használata ajánlott. A terméket vagy nedves ruhával vigye fel, vagy közvetlenül a tisztítandó felületre. Puha, száraz ruhával vagy szarvasbőrrel polírozza.

Beépítési és szabályozási utasítások

Méretek

A beépítési munka megkezdése előtt ellenőrizze mind a főzőlap, mind a munkalapba vágandó kivágás méreteit. A méretek azonosak a három típusú készüléknél: gáz, vegyes és elektromos (12., 13. ábra).

A gázkészülékekre vonatkozó EN 30-1 szabvány szerint a főzőlap konyhabútorba való beépítési lehetősége 3. osztály; a háztartási készülékekre vonatkozó EN 60.365-2-6 szabvány szerint pedig "X" osztály (12., 13. ábra).

Ezt a készüléket csak beépített sütők felett használja, amelyek hűtőmechanizmussal vannak felszerelve.

Ne szerelje be beépített hűtőszekrények, fagyasztók, mosogatógépek és hasonló készülékek fölé!

Sütő fölé történő beépítéskor győződjön meg arról, hogy a sütő rendelkezik hűtőventilátorral.

Gázcsatlakoztatás

Minden, a telepítéssel, szabályozással és más gáztípusra való átállással kapcsolatos munkát megfelelően képzett/illetékes személynek kell elvégeznie (NEMZETI ELŐÍRÁSOK ÉRVÉNYESEK). Ezenkívül a telepítésnek meg kell felelnie a hatályos jogi normáknak, valamint a Gázszolgáltató által előírtaknak.

A gázcsatlakoztatás elvégzése előtt ellenőrizze, hogy a készülék a használandó gázellátás típusára van-e beállítva. Főzőlapjaink a gyárból

a specifikációs címkén feltüntetett gáztípusra beállítva kerülnek ki.

Elengedhetetlen, hogy a készüléket olyan helyen szereljék be, ahol a kötelező szellőzés biztosított. Szükséges, hogy az égéstermékeket elvezessék a helyiségből. Az Egyesült Királyságban a készüléket tartalmazó helyiségben a levegőellátásnak meg kell felelnie a BS 5440 szabványnak:

• Minden olyan helyiségben, ahol gázfőző berendezés van, ajtónak, ablaknak vagy más, közvetlenül a szabadba nyíló szellőzési lehetőségnek kell lennie.
• Ha a helyiség légtérfogata 5 m³ és 10 m³ között van, akkor 50 cm² szabad keresztmetszetű szellőzőnyílásra van szükség, kivéve, ha van kifelé nyíló ajtó.
• Ha a helyiség légtérfogata kisebb, mint 5 m³, akkor 100 cm² szabad keresztmetszetű szellőzőnyílásra van szükség. • A főzőberendezések levegőellátását szolgáló szellőzőnyílásoknak közvetlenül a szabad levegővel kell érintkezniük.

Ha egy főzőberendezést olyan helyiségben szerelnek be, amely más gáz-, olaj- vagy szilárd tüzelésű berendezést is tartalmaz, a teljes szellőzési követelményekhez a BS5440 2. részét kell figyelembe venni.

A főzőlap gázbemeneti csövének végén 1/2" menetes könyökidom található.

Ez a könyökidom a tömítőgyűrűvel elválasztva a csatlakozócsővel együtt lehetővé teszi:

- Szilárd csatlakozást. A főzőlap rézcsővel, anyával és tömítőgyűrűvel van ellátva (14. ábra).

- Csatlakoztatás fémtömlő segítségével (14. ábra). Kerülje el, hogy ez a tömlő érintkezzen a konyhabútor mozgó részeivel (pl. fiókokkal), amelybe a készüléket beépítik. Továbbá kerülje el, hogy a tömlő olyan területeken haladjon át, amelyek elzáródásra hajlamosak.

Bármelyik csatlakoztatás elvégzésekor kerülje el a könyökidom elmozdítását vagy elforgatását a gyári pozíciójából.

Mindkét esetben elérhető gázelzáró szelepet kell beépíteni a készülék és a hálózat közé.

Beépítési és szabályozási utasítások

Elektromos csatlakoztatás

Ellenőrizze a feszültséget és a teljes teljesítményt az adattáblán.

A készüléket kötelező földelni.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. Ennek a személynek biztosítania kell, hogy a csatlakoztatás az egyes országokban előírt jogi rendelkezéseknek megfelelően történjen. Ezenkívül szigorúan be kell tartani a helyi áramszolgáltató által előírt irányelveket.

A szokásos biztonsági előírásoknak megfelelően a szerelőnek legalább 3 mm érintkezési távolságú kétpólusú kapcsolót kell felszerelnie. Ez nem szükséges dugós csatlakozás esetén, feltéve, hogy a felhasználó könnyen hozzáfér hozzá.

A dugóval ellátott készülékeket csak földelt aljzathoz szabad csatlakoztatni.

Abban az esetben, ha a készülék nem földelt, vagy a földelés nem megfelelő, és emiatt baleset történik, semmilyen felelősséget nem vállalunk.

Az elektromos bekötés a főzőlap aljának hátulján található központi csatlakozósávon összpontosul, és fedél védi.

A csatlakoztatáshoz:

Csavarhúzóval távolítsa el a csatlakozósáv fedelének 2 csavarját (15. ábra). A főzőlap kétfázisú, 220...230 voltos tápfeszültségre van bekötve.

A 4 elektromos főzőzónával rendelkező főzőlapoknál (16. ábra), ha más típusú csatlakoztatásra van szükség, használja az áthidalót az alábbi bekötési rajz szerint (17. ábra).

A beszerelés során először a földelővezetéket csatlakoztassa; a készülék szétszerelésekor pedig utoljára csatlakoztassa le.

Tartsa be a szükséges csatlakozóvezeték-keresztmetszetet. A készüléket a villamos hálózathoz csatlakoztató vezetékhez H05RR-F típusú kábelt vagy azzal egyenértékűt kell használni.

MODEL	CONNECTION LEAD SECTION	FUSE (Amp)
GAS	3 × 0,75 mm2	2
MIXED	3 × 1,5 mm2	10
ELECTRIC	3 × 2,5 mm2	25

A főzőlap beépítése a konyhaszekrénybe

Vágja ki a konyhaszekrény munkalapjában a házat a megadott méretek szerint (13. ábra).

A vágási felületek védelme

A munkalapok gyártásához használt fa rostjai nedvesség hatására viszonylag gyorsan megduzzadnak. Ezért a vágási felületeket speciális ragasztóval fedje le, hogy megvédje azokat a gőztől vagy páralecsapódástól, amely a konyhaszekrény munkalapjának alsó oldalán lerakódhat.

A főzőlap behelyezése a munkalapba

Helyezze a 6 „A” jelű kapcsot a nyílás felületére, a 18. ábrán látható módon. A kapocs aljának a szekrény felső élével azonos szinten kell lennie.

Megjegyzés: Gránit vagy márvány munkalapok esetén: használjon tipliket vagy hüvelyeket a rögzítőcsavarokhoz, vagy ragassza fel a rugós kapcsokat. Ha ez a helyzet, használjon megfelelő ragasztót a fém kőhöz való rögzítéséhez. Ha szétszerelésre van szükség, ezt egyszerűen a készülék felfelé tolásával lehet elvégezni.

Helyezze el a készülékhez mellékelt öntapadó tömítést "B", a főzőlap alsó része köré (18. ábra). Ez a tömítés biztosítja, hogy a teljes munkalap vízálló legyen, és megakadályozza a szivárgásokat.

Helyezze a főzőlapot a nyílásba. Egyidejűleg gyakoroljon nyomást a főzőlap külső szélei körül, hogy a hornyok illeszkedjenek a rugókba vagy a rögzítőkapcsokba az egység szélein. Ellenőrizze, hogy a főzőlap alátámasztva van-e a szélén mindenhol.

Javaslatok a főzőlap munkalapba történő beépítéséhez

A munkafelület panelei a főzőlap közvetlen közelében

Beépítési és szabályozási utasítások

nem éghető anyagból készültek. Mind a laminált burkolatnak, mind a rögzítésére használt ragasztónak hőállónak kell lennie, hogy megakadályozza a károsodást vagy romlást. Ezenkívül a hátsó faltól való távolságnak legalább 50 mm-nek, az oldalfaltól pedig 100 mm-nek kell lennie. 13. ábra.

Ez a készülék nincs elszívó berendezéssel együtt telepítve. Ezért elengedhetetlen, hogy a készüléket olyan helyre telepítsék, ahol a kötelező szellőzési szint rendelkezésre áll. Szükséges, hogy az égéstermékeket ki lehessen vezetni a helyiségből. A készülék folyamatos használata azt jelentheti, hogy további szellőztetésre van szükség, például nyisson ablakot vagy használjon mechanikus szellőztetést. Ha van valamilyen mechanikus szellőztetése (például elszívóventilátoros páraelszívó), vegye figyelembe, hogy ezt legalább 650 mm távolságra kell elhelyezni a főzőlaptól, vagy nagyobb távolságra, ha a páraelszívó gyártója ajánlja.

Mivel a készülék alsó része működés közben felforrósodhat, ajánlott minél több szellőzőteret hagyni a készülék alsó része és az alatta esetlegesen elhelyezkedő fiók vagy válaszfal között.

Ha fiók fölé szereli, győződjön meg arról, hogy a fiók nem éghető anyagból készült, és hogy éghető tárgyakat ne tároljanak a fiókban.

Eljárás más típusú gázra történő átállításhoz

A más típusú gázra történő átállítással kapcsolatos minden munkát megfelelően képzett/illetékes személynek kell elvégeznie (NEMZETI ELŐÍRÁSOK ÉRVÉNYESEK). Ezenkívül a telepítésnek meg kell felelnie mind a hatályos jogi normáknak, mind a Gázszolgáltató által előírtaknak.

Fontos: bármilyen művelet megkezdése előtt válassza le a készüléket az elektromos és gázellátásról.

A főzőlap az adattáblán feltüntetett gáztípus működésére van beállítva.

Attól függően, hogy az Ön országában hatályos előírások mit engedélyeznek (lásd az adattáblát), ez a főzőlap más típusú gázokkal való működésre átalakítható. Ehhez hajtsa végre a következő eljárást:

Ezeknél az égőknél nem szükséges az elsődleges levegőt beállítani.

a) A főzőlap égőfúvókáinak cseréje

1. Távolítsa el a lábastartó rácsokat, a fedeleket és az égőtestet.
2. Csavarja ki és távolítsa el az egyes égők alján található fúvókákat egy 7 mm-es csőkulccsal (19. ábra).
3. Szerelje be azokat a fúvókákat, amelyek megfelelnek annak a gáztípusnak, amelyre a főzőlapot átalakítja, az adattábla szerint (lásd 1. táblázat), majd húzza meg biztonságosan a csavart, hogy biztosítsa a tömítettséget.

Miután elvégezte az eljárás összes lépését, szerelje vissza az égőket és a lábastartó rácsokat.

b) A minimális lánghelyzet beállítása a főzőlap égőin

1. Állítsa a vezérlőket minimális helyzetbe.
2. Távolítsa el a vezérlőgombot.
3. A vezérlőgomb eltávolítása után keletkezett nyíláson keresztül férjen hozzá a belső részhez. Itt található a bypass beállítócsavar (20. és 21. ábra). Propán- és butángáz esetén húzza meg biztonságosan a csavart. Földgáz- és városi gáz esetén forgassa a csavart az óramutató járásával ellentétes irányba, amíg a lángkép megfelelő nem lesz, és amikor a gázpozíciót gyorsan minimumról maximumra fordítja, az égő nem alszik el vagy nem visszacsap.

Biztonsági szelepes főzőlapok

Ha a főzőlapja biztonsági szelepekkel rendelkezik, a következő lépéseket kell követni a minimális lánghelyzet beállításához:

1. Távolítsa el a lábastartó rácsokat, a fedeleket, az égőtesteket és a vezérlőgombokat.
2. Távolítsa el a főzőlap felületét. A gyújtórendszert is el kell távolítani a "bypass" eléréséhez.

Telepítési és beállítási utasítások

1. Propán- és butángáz esetén húzza meg biztonságosan a csavart. Földgáz és városi gáz esetén forgassa el a csavart az óramutató járásával ellentétes irányba, amíg a lángkép megfelelő nem lesz, és amikor a gázcsapot gyorsan minimumról maximumra állítják, az égő nem alszik el és nem csap vissza (22. ábra).
2. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a gázcsap tengelyét. Ha hiba van, cserélje ki az egész csapot.

Miután mindez elkészült, szerelje vissza az alkatrészeket.

c) Ragassza fel a készülék átalakításának megfelelő gáztípusra utaló címkét az adattábla közelébe.

Ezeken az égőkön nem szükséges beállítani az elsődleges levegőt.

TABLE 1BURNER CHARACTERISTICS
The appliance should be used with the types of gas indicated on data plate			GAS TYPE	G-30 BUTANE	G-31 PROPANE	G-20 NATURAL	G-110 CITY GAS
Application pressure			mbar	28	37	20	8
Fast burner	Jets calibre			85	85	116	260
	Heat input (Hs)	Rated Reduced	kW	3 ≤0,6	3 ≤0,6	3 ≤0,5	3 ≤0,5
	Gas flow 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-	0,683-
Medium-fast burner	Jets calibre			65	65	97	190
	Heat input (Hs)	Rated Reduced	kW	1,75 ≤0,35	1,75 ≤0,35	1,75 ≤0,29	1,75 ≤0,29
	Gas flow 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166-	0,398-
Auxiliary burner	Jets calibre			50	50	72	145
	Heat input (Hs)	Rated Reduced	kW	1 ≤0,33	1 ≤0,33	1 ≤0,33	1 ≤0,33
	Gas flow 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095-	0,227-

Mi történik, ha valami nem működik?

Nem mindig szükséges a szervizszolgálatot hívni. Sok esetben maga is megoldhatja a problémát. Az alábbi táblázat tanácsokat ad néhány problémával kapcsolatban:

Fontos megjegyzés: Csak szakképzett/illetékes személyek végezhetnek munkát a gáz- és elektromos rendszeren.

What if...?	Probable cause	Solution
... there is a general electrical fault?	Faulty fuse	Check the fuse in the fuse box and change it if it has blown.
... the electric ignition does not work?	There could be food or cleaner residues between the spark plug and the burners.	The space between the spark plug and the burners must be cleaned carefully.
... the burner flame is not uniform?	The parts of the burner have not been correctly replaced, or may be dirty.	Position the parts of the burners correctly. Ensure cleanliness
... the gas flow does not seem to be normal, or there is no gas flow?	-The gas flow is closed at intermediate cocks.-If the gas is supplied from a bottle, this could be empty.	-Open the possible intermediate cocks.-Replace the gas bottle with a full one.-If unable to stop leak/smell turn off gas supply.
... there is a smell of gas in the kitchen?	-One of the gas controls is open.-Possible leak at the gas bottle connection.	-Check..-Ensure that the connection is correct.
... the burner safety valves do not connect?	-Soot has accumulated at the ends of the thermocouple.-The holes in the burners through which the gas flows are dirty.	-Clean away the soot.-Clean the holes through which the gas flows.

Ha kapcsolatba kell lépnie a szervizszolgálattal, kérjük, adja meg a következő információkat:

E-Nr

FD

Ez az információ a készülék adattábláján található.

A garancia feltételei

A készülék garanciális feltételei azok, amelyeket a cégünk képviselői az adott országban, ahol a készüléket vásárolták, meghatároznak. Szükség esetén az értékesítő képviselő vagy szervezet, akitől a készüléket vásárolták, ...

Örömmel állunk rendelkezésére részletes információkkal. Minden körülmények között elengedhetetlen, hogy a felhasználó a vásárlást igazoló dokumentumot mutasson be a jótállás igénybevételéhez.

A gyártó fenntartja a jogot a módosításokra.

Tartalomjegyzék

Oldal

Figyelmet igénylő pontok 31

A csomagolás kezelése és a készülékek ártalmatlanítása ..... 31

Az új készülék csatlakoztatása előtt 31

Biztonsági utasítások 31

Az Ön hozzájárulása a készülék sérülésének megelőzéséhez 32

HASZNÁLATI ÚTMUTATÓ

Így néz ki az új főzőlapja 33

A készülék leírása 33

Főzés a főzőlapon 35

Gázégők 35

Hogyan válassza ki az edényeket és helyezze el őket 35

Elektromos főzőlapok 36

Főzőlapja karbantartása 37

Tisztítás és karbantartás 37

UTASÍTÁSOK A SZERELŐNEK

Utasítások a telepítéshez és beállításhoz 38

Méretek 38

Gázcsatlakoztatás 38

Elektromos csatlakoztatás 38

A főzőlap beépítése bútorba 39

A gáztípus megváltoztatásához szükséges műveletek 40

Mi történik, ha valami nem működik? 42

Garancia feltételei 42

Pontok, amelyekre figyelnie kell

A csomagolás kezelése és a készülékek megsemmisítése

- Ügyeljen arra, hogy a csomagolást megfelelően kezelje, hogy ne szennyezze a környezetet: Termékeink szállításához hatékony védőcsomagolásra van szükség. Ezzel kapcsolatban csak a feltétlenül szükségesre szorítkozunk. Minden általunk használt csomagolóanyag nem tartalmaz környezetszennyező elemeket, és tökéletesen újrahasznosítható. Utólagos feldolgozással és újrafelhasználással nyersanyagokat takaríthatunk meg, és így a hulladék mennyisége is csökkenthető.

Mielőtt egy készüléket selejtezne, ügyeljen arra, hogy azt megfelelően használhatatlanná tegye. Ezután adja le egy újrahasznosítható anyagok gyűjtőhelyén. A lakóhelyéhez legközelebbi gyűjtőhelyek adatait a helyi önkormányzatnál tudhatja meg.

Az új készülék csatlakoztatása előtt

• Mielőtt elkezdené használni az új készüléket, figyelmesen olvassa el a használati utasítást. Az fontos biztonsági információkat, valamint a használatra és karbantartásra vonatkozó útmutatást tartalmaz.
• Ezek az utasítások csak akkor érvényesek, ha az ország szimbóluma szerepel a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor a műszaki leírásban található utasításokat kell követni, amelyek az adott ország használati feltételeihez való igazításhoz szükségesek.
• Mielőtt a készüléket a hálózatra csatlakoztatná, ellenőrizze, hogy az megfelelően elő van-e készítve az ellátandó gáztípushoz.
• Elengedhetetlen, hogy a készülék telepítési helyén megfelelő, előírásoknak megfelelő szellőzés legyen.
• Jobb, ha nem telepíti a készüléket olyan helyekre, ahol erős légáramlatok vannak, mert az égők kialudhatnak.
• Ez a készülék a gyárból a jellemző adattáblán feltüntetett gázra van beállítva. A nagyobb biztonság és a hatályos előírások betartása érdekében a telepítést és a gázátalakítást hivatalosan engedéllyel rendelkező technikusra bízza.
• Ne nyúljon a készülék belsejéhez. Ha erre mégis szükség lenne, forduljon a műszaki ügyfélszolgálatunkhoz.
• Ezek a készülékek magas hőmérsékletet érnek el. Óvatosan kezelje őket.
• Őrizze meg a használati és szerelési utasításokat, hogy azokat a készülékhez mellékelhesse, ha az gazdát cserél.
• Ne indítson el egy rossz állapotban lévő készüléket.

Biztonsági utasítások

• A hálózati és gázcsatlakozásokat csak arra feljogosított személyzet végezheti.
• A készüléket kötelező földelt csatlakozóaljzathoz csatlakoztatni. Baleset esetén minden felelősséget elhárítunk magunktól, ha nincs földelés, vagy az hibás.
• A fűtő- és főzőfelületek működés közben felforrósodnak. Soha ne engedje, hogy gyermekek a közelükbe menjenek.
• Az elektromos kábelek soha ne érintkezzenek a felforrósodó felületekkel.
• A tápkábelt rögzíteni kell a bútorhoz, hogy elkerülje a sütő forró részeivel való érintkezést.

Pontok, amelyekre figyelnie kell

- A készüléket csak ételek elkészítésére használja, soha ne fűtésre.

- A túlhevített zsírok és olajok könnyen meggyulladhatnak. Ezért olajjal és zsírral csak felügyelet mellett főzzön.

- Meghibásodás esetén kapcsolja ki a készülék gáz- és elektromos ellátását. A javításhoz hívja a műszaki ügyfélszolgálatunkat.

- A gyorsfőző edényeket folyamatosan felügyelni kell, amíg el nem érik a megfelelő nyomást. Állítsa a főzést maximális fokozatra, majd (a gyorsfőző gyártójának utasításait követve) állítsa alacsonyabb fokozatra.

- Ne helyezzen deformált, instabil edényeket az égőkre és a főzőlapokra, hogy elkerülje azok véletlen felborulását.

Az Ön hozzájárulása a készülék károsodásának megelőzéséhez

- Pontosan kövesse a jelen tájékoztatóban található utasításokat.

Így néz ki az új főzőlapja

A készülék leírása

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg a modellt, amelyik

az Ön birtokában van, és vegye figyelembe az éppen megvásárolt modell jellemzőit.

Így néz ki az új főzőlapja

Főzés a főzőlapon

Gázégők

A kezelőpanelen lévő minden egyes működtető gomb jelzi, hogy melyik égőt vezérli.

Gázégők beépített gyújtással

Egy égő meggyújtásához nyomja meg a kiválasztott égő vezérlőgombját, és forgassa el balra, amíg a gyújtási állásba nem kerül. Tartsa lenyomva a gombot körülbelül 5 másodpercig ebben az állásban. A gyújtást egy "kattanás" hang jelzi. Ha a gyújtás nem történt meg, ismételje meg a műveletet.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Ezért maximális tisztítás ajánlott. Ehhez használjon kis kefét, és ne feledje, hogy a gyújtógyertya nem szenvedhet erős ütéseket.

Az eloltáshoz forgassa a vezérlőgombot jobbra a 0 állásba (5. ábra).

Gázégők gyújtással és biztonsági berendezéssel

Ha a főzőlapja olyan égőkkel van felszerelve, amelyek biztonsági szelepekkel rendelkeznek, amelyek megakadályozzák a gáz kiáramlását az égők véletlen kialvása esetén, a gyújtáshoz nyomja meg a gyújtógombot, majd gyakoroljon nyomást és forgassa el a kiválasztott égő vezérlőgombját balra, a gyújtási állásba. Tartsa a vezérlőgombot ebben az állásban még körülbelül 5 másodpercig. A gyújtást egy "kattanás" hang jelzi.

Ha a gomb elengedésekor az égő kialszik, forgassa a vezérlőgombot a 0 állásba, és kezdje elölről a műveleteket, de ezúttal tartsa lenyomva hosszabb ideig a vezérlőgombot nagy láng állásban, miután az égő meggyulladt. Ezután állítsa be a lángot a kívánt állásba.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Maximális tisztítás

ezért ajánlott. Ehhez használjon kis kefét, és ne feledje, hogy a gyújtógyertya nem szenvedhet erős ütéseket.

Kikapcsoláshoz forgassa a vezérlőgombot jobbra a 0 állásig. (5. ábra)

Névleges fogyasztás

Brûleur auxiliaire	1 KW
Brûleur semi-rapide	1,75 KW
Brûleur rapide	3 KW

A főzőlap égői gyárilag tökéletesen be vannak állítva, ezért ha bármilyen rendellenességet észlel, hívja a Műszaki Szolgálatunkat. A gázfőző berendezés használata hő- és páratartalom-termeléssel jár a helyiségben, ahol fel van szerelve. Ügyeljen a konyha megfelelő szellőzésére: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (mechanikus elszívó). Az intenzív és hosszan tartó használat további szellőztetést tehet szükségessé, például ablaknyitással, vagy hatékonyabb szellőztetést, például a mechanikus elszívó teljesítményének növelésével, ha van ilyen.

Hogyan válasszuk ki és helyezzük el az edényeket

Mindig az edényt a főzőzóna égőjének közepére helyezze. Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően. A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne nyúljon túl az edény szélén, ezzel elkerülve a túlzott gázfogyasztást. (6. ábra)

Brûleur	ø minimum du récipient	ø maximum du récipient
Auxiliaire (1kW)	100 mm	120 mm
Semi-rapide (1,75kW)	120 mm	240 mm
Rapide (3kW)	220 mm	260 mm

Főzés a főzőlapon

Kerülje a túl nagy átmérőjű edények használatát a vezérlőgombokhoz közeli égőkön, mert ha az égő közepére helyezik őket, hozzáérhetnek a gombokhoz, vagy túl közel kerülhetnek hozzájuk (7. ábra), és megemelhetik a hőmérsékletet azon a helyen, ami károsodást okozhat.

Elektromos főzőlapok

A főzőlap típusától függően végtelen szabályozású vagy hatállású kapcsolóval vezérelt elektromos főzőlapokkal találhatjuk szembe magunkat. Mindkét esetben, mielőtt első alkalommal használná a főzőlapokat, melegítse fel őket egyenként 5 percig, edény nélkül, a szabályozót maximális teljesítményre állítva. Ez idő alatt normális, hogy füst és szagok jelennek meg; ezek a használat során eltűnnek. Ettől az első bemelegítéstől eltekintve ne melegítse a főzőlapokat edény nélkül.

Használjon tökéletesen lapos, vastag aljú edényt, amelynek mérete a leginkább megfelel az adott főzőlapnak (8. ábra) a minimális főzési idő és a minimális fogyasztás elérése érdekében.

Javasoljuk, hogy a főzés elején a vezérlőgombot maximális állásba helyezze, az étel mennyiségétől és minőségétől függően; majd ezt követően váltson köztes fenntartó állásba.

A főzőlap hőtehetetlenségének kihasználása érdekében kikapcsolhatja egy kicsit azelőtt, hogy a főzés befejeződne, és így energiát takaríthat meg, mivel a főzés a főzőlapban felhalmozott hőnek köszönhetően folytatódik.

Kerülje a folyadékok kifröccsenését a főzőlap felületére, valamint azt, hogy nedves edényekkel dolgozzon rajta.

Végtelen szabályozású elektromos főzőlapok

Ezeket a főzőlapokat egy végtelen energia-szabályozó vezérli, amelynek köszönhetően

kiválaszthatja az ételhez megfelelő teljesítményt, amit főz.

Figyelembe véve a főzés típusát, az étel mennyiségét és az alábbi táblázatot, forgassa a vezérlőgombot balra (9. ábra) az ételnek megfelelő pozícióba. A működésjelző lámpa világítani fog. A főzőlap kikapcsolásához forgassa a vezérlőgombot 0 állásba. A működésjelző lámpa kialszik.

Pozíció

Olvasztás: Csokoládé, vaj, zselé 1-2

Főzés: Rizs, besamel, pörkölt 2-3

Főzés: Burgonya, tészta, zöldségek 4-5

Párolás: Marhapörkölt, sült 4-5

Gőzölés: Hal 5

Melegítés, melegen tartás: Elkészített ételek 2-3-4-5

Sütés: Rántott hús, steak, omlett 6-7-8

Forralás és pirítás 9

Magasabb beállítás szükséges a következő esetekben:

- nagy mennyiségű folyadék

- nagy ételek elkészítése

Főzés fedetlen edényekben.

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú kapcsoló vezérli, amely fokozatos teljesítményeket biztosít. (10. ábra).

6. fokozat: Maximális hő

1. fokozat: Minimális hő

Tájékoztatásul a következőket ajánljuk:

1. és 2. fokozat: Melegítés

3. és 4. fokozat: Erős melegítés és főzés

5. és 6. fokozat: Sütés.

A főzőlap karbantartása

Tisztítás és karbantartás

A főzőlap tisztítását mindig akkor végezze, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács hideg. Soha ne használjon súrolószereket vagy éles tárgyakat.

Gázégők

Pour conserver les brûleurs propres, vous devrez les nettoyer périodiquement en les plongeant dans de l'eau savonneuse et les frotter avec une brosse non métallique, afin que les trous et les rainures restent dégagés et puissent donner une flamme correcte. Séchez-les soigneusement avant de recommencer à les utiliser. Assurez-vous que les couvercles soient bien posés sur la base du brûleur. (Fig. 11).

Plaques électriques

Avec l'usage, l'anneau du contour jaunit, et c'est normal. Pour le nettoyer, utilisez un produit de nettoyage pour acier inoxydable. Il est recommandé d'enlever tout le liquide qui ait pu déborder avec un chiffon doux légèrement humidifié, et de connecter la plaque quelques instants pour la sécher. Ne jamais utiliser d'objets pointus tels qu'éponges métalliques, couteaux, etc, pour enlever des restes d'aliments durcis sur la surface.

Évitez, dans la mesure du possible, le contact du sel avec la surface de la plaque. Si l'utilisation prolongée a éliminé le revêtement des plaques, il est opportun d'asperger la surface de quelques gouttes d'huile ou de tout autre produit de maintenance, usuels sur le marché. Ne pas utiliser de produits abrasifs.

Entretien général

Si un robinet est grippé, il ne faut pas le forcer. Appelez immédiatement le Service Technique Officiel, afin qu'il procède à sa réparation ou substitution.

Pour la conservation de l'émail, des parties en verre, en aluminium brillant ou en acier, utilisez une éponge et de l'eau savonneuse, mais seulement lorsque l'appareil est bien froid. Ne vous servez pas de détergent ou d'éponges abrasives qui pourraient rayer l'émail. Ne laissez pas de liquides acides (jus de citron, vinaigre, etc.) longtemps sur l'émail. Pour les surfaces en acier inoxydable, nous vous recommandons l'utilisation de produits de nettoyage pour acier inoxydable. Appliquez le produit à l'aide d'un chiffon mouillé ou directement sur la surface à nettoyer. Faites briller avec un chiffon doux et sec ou une peau de chamois.

Instructions pour l'installation et le réglage

Dimensions

Avant de réaliser toute opération d'installation, révisez les dimensions des plaques de cuisson ainsi que les dimensions de l'ouverture à réaliser sur la partie supérieure du meuble. Les dimensions sont communes aux trois types d'appareils: à gaz, mixte et électrique (Fig. 12, 13).

La possibilité d'emplacement de la plaque de cuisson dans le meuble, en accord avec la norme relative aux appareils à gaz EN 30-1 est de Classe 3 et en accord avec la norme EN 60.335-2-6 relative aux appareils électroménagers, est classée "X". Cela signifie que l'appareil doit être éloigné des parois latérales de la pièce. Installer cet appareil sur un four encastré avec réfrigération propre (Fig. 12, 13).

Connexion au gaz

Minden, a telepítésre, beállításra és más gáztípusra való átállításra vonatkozó műveletet kizárólag a Műszaki Szolgálatunk által felhatalmazott személyzet végezheti, a hatályos előírások és a gázszolgáltatók előírásainak betartása érdekében.

Franciaországban:

- 1977. augusztus 2-i rendelet. Az éghető gáz és cseppfolyós szénhidrogén berendezésekre vonatkozó műszaki és biztonsági szabályok, amelyek lakóépületeken belül és azok melléképületeiben találhatók.

- DTU P 45-204 szabvány. Gázberendezések (korábban DTU n° 61-1 Gázberendezések, 1982. április + 1. kiegészítés, 1984. július).

- Megyei Egészségügyi Szabályzat.

A készülék hálózatra csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve, amelyről táplálni fogják. A tűzhelyeink gyárilag az adattáblán feltüntetett gáztípussal való működésre vannak előkészítve.

Elengedhetetlen, hogy a készülék telepítési helyén megfelelő szellőzés legyen. Ennek érdekében az égéstermékeket a szabadba kell elvezetni.

A gáztűzhely bemeneti gyűjtőcsövének vége 1/2" menetes könyökkel van ellátva.

Ez a könyök, egy közbehelyezett tömítéssel együtt, lehetővé teszi:

- a merev csatlakozást. A tűzhelyhez rézcső, anya és tömítés tartozik (14. ábra).

- Csatlakozás hajlékony fémcsővel (14. ábra). Ilyen típusú csatlakozás esetén kerülni kell, hogy a cső érintkezzen a beépített bútor mozgó részeivel (például fiókkal), és ne haladjon át olyan helyeken, amelyek eltömődhetnek.

Minden csatlakozásnál kerülni kell a könyök elmozdítását vagy elforgatását a gyári pozíciójából.

Mindkét esetben egy hozzáférhető elzárócsapot kell beépíteni a készülék és a hálózati gázbemenet közé.

Elektromos csatlakoztatás

Vous devrez vérifier le voltage et la puissance totale sur la plaque de caractéristiques.

L'appareil devra obligatoirement être branché à une prise de terre.

Instructions pour l'installation et le réglage

Le branchement électrique doit être réalisé par un technicien qualifié. Il devra s'assurer que la connexion a été faite en accord avec les prescriptions légales du pays. De plus, les dispositions de l'entreprise locale d'alimentation électrique devront intégralement être respectées.

En France:

- Norme NF C 15-100. Installations électriques à basse tension – Règles.

Afin de respecter les dispositions de normes de sécurité habituelles, l'installateur devra prévoir un interrupteur d'arrêt omnipolaire, avec ouverture de contact d'au moins 3 mm. Ceci n'est pas nécessaire dans le cas d'un branchement par prise de courant, si elle est accessible à l'usager.

Les appareils pourvus d'une prise ne devront être branché qu'avec des boîtiers de branchement et prise de terre dûment installée.

Nous déclinerions toute responsabilité en cas d'accident occasionné par une absence de prise de terre ou parce que cette dernière est défectueuse.

Toute l'installation électrique de la plaque de cuisson est centralisée sur une réglette générale située sur la partie postérieure du fond de la plaque, et protégée par son couvercle.

Pour la connexion

On enlève grâce à un tournevis, les 2 vis du couvercle protecteur de la réglette de connexions (Fig. 15)

La plaque sort d'usine, prête à être connectée sur 220...230 V et sur 2 Phases.

Dans le cas de la plaque de cuisson à 4 plaques électriques (Fig. 16), s'il est nécessaire de faire un autre type de connexion, utilisez le pont de la réglette, comme indiqué sur le tableau de connexions (Fig. 17)

Lorsque vous effectuez l'installation, connectez tout d'abord le câble de terre, et déconnectez-le en dernier au moment du démontage. Respectez la section nécessaire pour le câble de connexion et le type.

A készülék hálózati csatlakoztatásához használandó kábel H05RR-F típusú vagy azzal egyenértékű kábel legyen.

MODELE	SECTION DU CABLE	CALIBRE DU FUSIBLE (Amp)
GAZ	3 X 0,75 mm2	2
MIXTE	3X 1,5 mm2	10
ELECTRIQUE	3X 2,5 mm2	25

A főzőlap beépítése a bútorba

Végezze el a szükséges méretű kivágást a munkalapon (13. ábra).

A kivágások védelme

A bútorok vagy munkalapok készítéséhez használt faforgácslapok viszonylag gyorsan megduzzadnak, ha nedvességgel érintkeznek. Emiatt kenjen be speciális ragasztóval a kivágás felületeit, hogy megvédje azokat a gőztől vagy a lecsapódó víztől, amely a konyhabútor munkalapja alatt lerakódhat.

Beépítés a bútorba

Helyezze el a 6 darab "A" kapcsot a kivágás felületén a 18. ábrán látható módon, a kapocs alsó oldalának a bútor felső szélével azonos magasságban kell lennie.

Megjegyzés: Gránit vagy márvány munkalapok esetén: használjon tipliket vagy anyacsavarokat a tartócsavarokhoz, vagy ragassza fel a kapcsokat.

Ehhez használjon fémet kőre ragasztó ragasztót. Ha szétszerelésre lenne szükség, elegendő lenne a készüléket felfelé tolni.

Helyezze fel a készülékkel szállított öntapadó tömítést "B" a főzőlap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát és megakadályozza a beszivárgást.

Helyezze be a főzőlapot a kivágásba. Gyakoroljon egyidejű nyomást a

Beépítési és beállítási utasítások

végekre, hogy a hornyok a rugóba illeszkedjenek.

Győződjön meg arról, hogy a főzőlap teljes kerületén jól felfekszik.

Ajánlások a beépítéshez

A főzőlap közvetlen közelében, a munkafelületen elhelyezkedő paneleknek nem gyúlékony anyagból kell készülniük. Mind a laminált burkolatoknak, mind az azokat rögzítő ragasztónak hőállónak kell lenniük a károsodás elkerülése érdekében. Ezenkívül be kell tartani a hátsó fal és az oldalfalak távolságát, amelyeket a 13. ábra mutat. A készülék alatti megfelelő légáramlás biztosítása érdekében legalább 10 cm-es rést kell hagyni bármely fiók, közbenső fal vagy sütő alatt, amely alatta helyezkedhet el.

Ez a készülék nincs csatlakoztatva elszívó berendezéshez. Ezért elengedhetetlen, hogy a helyiség, ahol a készüléket felszerelik, rendelkezzen az előírt szellőzéssel. Ehhez az égésgázokat a szabadba kell tudni vezetni. A készülék folyamatos használata további szellőzést igényelhet, például ablaknyitást vagy mechanikus szellőztetést. Ha mechanikus szellőztetéssel rendelkezik (például elszívóernyő), ne feledje, hogy annak legalább 650 mm távolságra kell lennie a főzőlaptól.

A készülék alatti megfelelő légáramlás biztosítása érdekében legalább 10 cm-es rést kell hagyni bármely fiók, közbenső fal vagy sütő alatt, amely alatta helyezkedhet el.

A gáz típusának cseréjéhez szükséges műveletek

Elengedhetetlen, hogy a más típusú gázra való átállítással kapcsolatos összes műveletet a Műszaki Szolgálatunk felhatalmazott személyzete végezze el, betartva a hatályos

előírásokat és a gázszolgáltatók előírásait.

Fontos: Bármilyen beavatkozás előtt kapcsolja ki a készülék gáz- és elektromos ellátását.

A főzőlap az adattáblán feltüntetett gáztípushoz van előkészítve.

Amennyiben az országában hatályos előírások lehetővé teszik (lásd az adattáblát), ez a főzőlap más gáztípusokkal való működésre is átalakítható. Ehhez a következő műveleteket kell elvégeznie:

a) A főzőlap égőinek fúvókáinak cseréje.

1.- Távolítsa el a rácsokat, a fedeleket és az égőtestet

2.- Csavarja ki és távolítsa el az egyes égők alján található fúvókákat egy 7 mm-es csőkulccsal. (19. ábra)

3.- Szerelje fel a használni kívánt gáznak megfelelő fúvókákat a jellemzők táblázata szerint (lásd 1. táblázat), és húzza meg teljesen a tömítettség biztosítása érdekében.

A műveletek elvégzése után szerelje fel az égőket és a rácsokat.

b) A főzőlap égőcsapjainak csökkentett fogyasztásának beállítása

1.- Állítsa a csapokat minimum állásba.

2.- Szerelje le a csapok vezérlőgombjait.

3.- A csaphoz a vezérlőgombok eltávolítása után keletkezett nyíláson keresztül férünk hozzá, ahol a "by-pass" beállítócsavar található (19., 20. ábra). Propán és bután esetén a csavart teljesen be kell csavarni. Földgáz esetén addig csavarja a csavart (balra forgatva), amíg az égőből megfelelő gázkiáramlást nem kap, oly módon, hogy ha az égőt maximális állásból minimálisra állítja, az ne aludjon el, és ne legyen lángvisszaáramlás.

Telepítési és beállítási utasítások

Biztonsági rendszerrel ellátott főzőlapok

Ha a főzőlap biztonsági csapokkal rendelkezik, a csökkentett fogyasztás beállításához a következő műveleteket kell elvégezni:

1. Távolítsa el a rácsokat, a fedeleket, az égőtesteket és a vezérlőgombokat.
2. Vegye le a főzőlapot; a "by-pass" eléréséhez el kell távolítani a gyújtórendszert.
3. Propán és bután esetén a csavart teljesen be kell csavarni. Földgáz esetén addig csavarja a csavart (balra forgatva), amíg az égőből megfelelő gázkiáramlást nem kap, oly módon, hogy ha az égőt maximális állásból minimálisra állítja, az ne aludjon el, és ne legyen lángvisszaáramlás (22. ábra).
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a csap tengelyét: meghibásodás esetén cserélje ki az egész csapot.

A műveletek elvégzése után szerelje vissza a különböző alkatrészeket.

c) Helyezze el az átalakítás után a készüléket ellátó gáz típusát jelző címkét a jellemző adatok táblája közelében.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

TABLEAU 1CARACTÉRISTIQUES DES BRÛLEURS
L'appaareil doit être utilisé avec les gaz indiqués dans la plaque des caractéristiques			TYPE DE GAZ	G-30 BUTANE	G-31 PROPANE	G-20 NATUREL
Pression d'utilisation			mbar	28	37	20/25
Brûleur rapide	Marcaque du brûleur			85	85	116
	Consom- mation (Hs)	Nominale Réduite	kW	3 ≤ 0,6	3 ≤ 0,6	3 ≤ 0,5
	Débit 15°C 1.013 mbar		m3/h g/h	- 218	- 214	0,285 -
Brûleur semi-rapide	Marcaque du brûleur			65	65	97
	Consom- mation (Hs)	Nominale Réduite	kW	1,75 ≤ 0,35	1,75 ≤ 0,35	1,75 ≤ 0,29
	Débit 15°C 1.013 mbar		m3/h g/h	- 127	- 124	0,166
Brûleur Auxiliaire	Marcaque du brûleur			50	50	72
	Consom- mation (Hs)	Nominale Réduite	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Débit 15°C 1.013 mbar		m3/h g/h	- 72	- 71	0,095 --

Ez a készülék a belga piacra készült, I2E+, G-20-G-25, 20-25 mbar gázhoz.

Mi történik, ha valami nem működik?

Nem szükséges minden rendellenesség esetén a műszaki segélyszolgálathoz fordulni. Sok esetben Ön is kijavíthatja a problémát. Az alábbi táblázat számos tanácsot tartalmaz.

Fontos megjegyzés: Csak a Műszaki Szolgálatunk felhatalmazott személyzete végezhet munkát a gáz- és elektromos rendszerben.

Que se passe-t-il?	Cause probable	Remède
... Si le fonctionnement électrique général est en panne?	Fusible défectueux	Vérifier le fusible dans la boîte à fusibles et le changer s'il ne marche pas.
... Si l'allumage électrique ne fonctionne pas?	Il peut y avoir des résidus d'aliments ou de produit nettoyant entre la bougie et les brûleurs	L'espace entre la bougie et les brûleurs doit toujours être soigneusement propre
... Si la flamme des brûleurs n'est pas uniforme?	Les différentes parties du brûleur ont été mal posées	Poser correctement les différentes pièces.
... Si le flux de gaz ne paraît pas normal, ou que le gaz ne sort pas?	-L'arrivée de gaz est bloquée par des robinets-Si l'alimentation de gaz se fait par bouteille, celle-ci peut être vide	-Ouvrir les possibles robinets intermédiaires.-Remplacer la bouteille vide par une pleine.
... S'il flotte une odeur de gaz dans la cuisine?	-Un robinet est ouvert.-Il peut exister une fuite au niveau du raccord à la bouteille	-Vérifier si l'un des robinets est ouvert.- Vérifier que le raccord soit correctement fait.

Ha felhívná Műszaki Szolgálatunkat, kérjük, adja meg:

E-Nr

FD

Ezek az adatok a készülék adattábláján találhatók.

Garancia feltételei

Az erre a készülékre vonatkozó garancia feltételei azok, amelyeket cégünk képviselete állapított meg abban az országban, ahol a vásárlás történt. Ha kívánja, a kereskedő, akitől a készüléket vásárolta, bármikor készséggel

rendelkezésére bocsátja a részleteket. Ha garanciát kell igénybe vennie, minden esetben be kell mutatnia a vásárlást igazoló dokumentumot.

A változtatások jogát fenntartjuk.

Tartalomjegyzék

Oldal

Az Ön figyelmét igénylő dolgok 44

Mit tegyen a csomagolással és a régi készülékekkel 44

Az új készülék csatlakoztatása előtt 44

Biztonsági utasítások 44

Mit tehet Ön, hogy elkerülje a készülék károsodását 45

UTASÍTÁSOK A FELHASZNÁLÓNAK

Így néz ki az új főzőlapja 46

A készülék leírása 46

Főzés a főzőlapon 48

Gázégők 48

Az edények kiválasztása és elhelyezése 48

Elektromos főzőlapok 49

A főzőlap karbantartása 50

Tisztítás és karbantartás 50

UTASÍTÁSOK A SZERELŐNEK

Szerelési és beállítási utasítások 51

Méretek 51

Gázcsatlakozás 51

Elektromos csatlakoztatás 51

A főzőlap beépítése a bútorba 52

A gázfajta megváltoztatásához szükséges műveletek 53

Mit tegyen, ha valami nem működik 55

Garanciafeltételek 55

Az Ön figyelmét igénylő dolgok

Mit tegyen a csomagolással és a régi készülékekkel

- Ügyeljen a csomagolás megfelelő kezelésére, hogy ne szennyezze a környezetet. Szállítás közben termékeinknek hatékony védőcsomagolásra van szükségük, amelyet igyekszünk a szükséges minimumra korlátozni. A csomagoláshoz használt összes anyag nem szennyezi a környezetet, és tökéletesen újrahasznosítható.

Ha használat után kezelik és újrahasznosítják, lehetővé teszi a nyersanyagok megtakarítását és a keletkező hulladék mennyiségének csökkentését.

- Mielőtt megszabadulna egy kicserélt készüléktől, tegye használhatatlanná. Ezután adja le egy újrahasznosítható anyagokat gyűjtő központban, amelynek címét az önkormányzattól kérheti el.

Az új készülék csatlakoztatása előtt

- Mielőtt elkezdené használni új készülékét, figyelmesen olvassa el a használati utasítást. Az fontos információkat tartalmaz az Ön biztonsága érdekében, valamint magyarázatokat ad a használatra és a karbantartásra vonatkozóan.

- A következő utasítások csak azokra az országokra érvényesek, amelyeknek szimbóluma megtalálható a készüléken. Ha a szimbólum nem található, akkor azokhoz a műszaki utasításokhoz kell fordulni, amelyek tartalmazzák az adott ország használati feltételeihez való adaptáláshoz szükséges információkat.

- Mielőtt egy készüléket a hálózatra csatlakoztatna, ellenőrizni kell, hogy az adott gáztípusra van-e előkészítve, amelyet fogadni fog.

- Fontos, hogy a készülék felszerelési helye megfelelően szellőztetett legyen.

• Nem célszerű a készüléket erős légáramlatoknak kitett helyre telepíteni, mert ezek az égők kialvását okozhatják.
• Ez a készülék a gyárból a jellemző táblán feltüntetett gáztípushoz igazítva kerül ki. A nagyobb biztonság és a hatályos előírások betartása érdekében a telepítést és a gáztípus-átalakítást hivatalosan engedéllyel rendelkező szakemberrel végeztesse.
• Ne nyúljon a készülék belsejéhez. Szükség esetén forduljon műszaki ügyfélszolgálatunkhoz.
• Ezek a készülékek magas hőmérsékletet érnek el. Óvatosan járjon el.
• Őrizze meg a használati és szerelési útmutatót, hogy tulajdonosváltás esetén a készülékkel együtt átadhassa.
• Ne használja a készüléket, ha az sérült.

Biztonsági utasítások

• Az elektromos hálózatra és a gázhálózatra történő csatlakoztatást engedéllyel rendelkező személyzetnek kell elvégeznie.
• A készüléket kötelező földelni. A földelés hiánya vagy hibás földelés miatt bekövetkező balesetekért minden felelősséget kizárunk.
• A fűtő- és főzőkészülékek felületei működés közben mindig felforrósodnak. Tartsa távol a gyermekektől.
• Az elektromos kábelek nem érintkezhetnek hőforrásokkal. • A készüléket csak élelmiszerek elkészítésére szabad használni, nem fűtési célra.
• A túlzottan felforrósodott zsír és olaj könnyen meggyulladhat. Ezért gondosan felügyelje a zsírral vagy olajjal készült ételek sütését.
• Meghibásodás esetén kapcsolja ki a készülék gáz- és elektromos ellátását.

Az Ön figyelmét igénylő dolgok

- Ne tároljon gyúlékony anyagokat a sütő belsejében és a fűtési zónákban. Ha bekapcsolja a sütőt anélkül, hogy eltávolítaná őket, meggyulladhatnak.

- A kuktafazekakat folyamatosan ellenőrizni kell, amíg el nem érik a megfelelő nyomást. Állítsa a főzést a maximális pozícióra, majd (a fazék gyártójának utasításait követve) váltson alacsonyabb nyomásra.

• Ne helyezzen deformált edényeket az égőkre vagy a főzőlapokra: instabilak lehetnek, és véletlenül felborulhatnak.

Mit tehet Ön, hogy elkerülje a készülék károsodását

- Pontosan kövesse a jelen kézikönyvben leírt utasításokat.

Így néz ki az új főzőlapja

A készülék leírása

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg a sajátját, és ellenőrizze a

a megvásárolt modellnek megfelelő jellemzőket.

Így néz ki az új főzőlapja

Főzés a főzőlapon

Gázégők

Minden vezérlőpanel gomb mellett fel van tüntetve, hogy melyik égőt vezérli.

Gázégők gyújtással

Egy égő begyújtásához nyomja meg a kiválasztott égő gombját, és forgassa el balra a gyújtási pozícióig. Tartsa ebben a pozícióban körülbelül 5 másodpercig; a gyújtást egy "kattanás" hang erősíti meg. Ha nem történik meg, ismételje meg a műveletet.

Ha a gyertyák piszkosak, a gyújtás hibás lehet: ezért ajánlott a maximális tisztaság, amelyet kefével lehet elérni, anélkül, hogy a gyertyákat erős ütéseknek vetnénk alá.

A leállításhoz forgassa a gombot jobbra a 0 állásig. (5. ábra)

Gáztűzhelyek gyújtással és biztonsági védelemmel

Ha a tűzhelye biztonsági szeleppel ellátott égőkkel van felszerelve, amelyek megakadályozzák a gáz kiszivárgását, ha véletlenül kialudnának, a gyújtáshoz nyomja meg a kiválasztott égő gombját, és forgassa balra a gyújtási állásig.

Tartsa ebben az állásban körülbelül 5 másodpercig; a gyújtást egy "kattanás" hang erősíti meg. Ha nem történik meg, ismételje meg a műveletet.

Ha a nyomás megszüntetésekor a láng kialudna, forgassa a gombot a 0 állásba, és kezdje újra a műveleteket, ezúttal tartsa lenyomva a gombot hosszabb ideig a nagy láng állásában, miután az égő meggyulladt.

Miután az égő meggyulladt, forgassa a gombot a kívánt láng eléréséig.

Ha a gyertyák piszkosak, a gyújtás hibás lehet: ezért ajánlott a maximális tisztaság, amelyet kefével lehet elérni,

anélkül, hogy a gyertyákat erős ütéseknek vetnénk alá.

A leállításhoz forgassa a gombot jobbra a 0 állásig. (5. ábra).

Egyedi fogyasztás

Fornello ausiliare	1 kW
Fornello semi-rapido	1, 75 kW
Fornello rapido	3 kW

A tűzhely égői tökéletes állapotban kerülnek forgalomba, ezért ha bármilyen rendellenességet észlel, hívja a Műszaki Szolgálatunkat. A gázkészülék használata hőt és nedvességet termel a helyiségben, ahol felszerelték. Biztosítani kell a konyha jó szellőzését: hagyja nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (elszívó páraelszívót). A készülék folyamatos használata további szellőztetést igényelhet, például nyisson ki egy ablakot (huzat nélkül), vagy növelje a páraelszívó elszívási teljesítményét (ha van).

Az edények kiválasztása és elhelyezése

Mindig az edényt a főzőzóna égőjének közepére helyezze. Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően. A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne lógjon ki oldalra, hogy elkerülje a túlzott gázfogyasztást (6. ábra).

Fornello	ø minimo recipiente	ø maximo recipiente
Ausiliare (1kW)	100 mm °	120 mm
Semi-rapido (1,75kW)	120 mm	240mm
Rapido (3kW)	220 mm	260mm

Kerülje a nagy átmérőjű edények használatát a gombokhoz közeli égőkön, hogy elkerülje annak kockázatát, hogy egyszer elhelyezve

Főzés a főzőlapon

hogy az égőkhöz hozzáérjenek vagy túl közel kerüljenek hozzájuk (7. ábra), ami a hőmérséklet emelkedését okozhatja a zónában, és károkat idézhet elő.

Elektromos főzőlapok

A főzőlap modelljétől függően végtelen szabályozású vagy hatállású kapcsolóval ellátott elektromos főzőlapokat találhatunk.

Mindkét esetben az első használat előtt a főzőlapokat 5 percig maximális teljesítményen kell melegíteni, edény nélkül. Normális, hogy ezalatt füst és szag keletkezik, amelyek a használat során eltűnnek. Ettől az első művelettől eltekintve soha ne használja a főzőlapokat edény nélkül.

Használjon tökéletesen lapos, vastag aljú, a megfelelő főzőlap méretéhez illeszkedő edényt (8. ábra) a minimális főzési idő és energiafogyasztás eléréséhez.

Javasoljuk, hogy a főzés elején a gombot maximális állásba állítsa, majd később váltson közepes, tartó állásba.

Az energia megtakarítása érdekében kihasználhatja a főzőlap hőtehetetlenségét: a főzés vége előtt egy kicsit korábban kapcsolja ki, a főzés a felhalmozott hő miatt folytatódik.

Kerülje, hogy folyadék kerüljön a főzőlap felületére, és ne dolgozzon nedves edényekkel.

Végtelen szabályozású elektromos főzőlapok

Ezeket a főzőlapokat egy végtelen energia-szabályozó vezérli, amellyel a főzni kívánt ételhez megfelelő teljesítményt választhat.

Figyelembe véve a főzés típusát és az étel mennyiségét, valamint az alábbi táblázatot, forgassa a gombot balra (9. ábra) addig az állásig,

amely megfelel az elkészíteni kívánt ételnek. A működésjelző lámpa világítani fog. A főzőlap kikapcsolásához forgassa a gombot 0 állásba: a jelzőlámpa kialszik.

Állás

Fondere: cioccolato, burro, gelatina	1-2
Cottura: riso, bechamel, ragù	2-3
Cottura: patate, pasta, verdura	4-5
Soffriggere: stufato, arrosto in rotolo	4-5
Cottura al vapore: pesce	5
Scaldare piatti preparati	2-3-4-5
Arrostire: bistecche, fettine, frittate	6-7-8
Cuocere e dorare	9

Az első használat előtt a főzőlapokat egyenként 5 percig kell melegíteni edény nélkül, maximális teljesítményen. Ez idő alatt normális, hogy füst és szag keletkezik, amelyek a használat során eltűnnek. Ettől az első alkalmatól eltekintve soha ne használja a főzőlapokat edény nélkül.

Hatófokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú elektromos kapcsoló vezérli, amely fokozatosan biztosítja a teljesítményt (10. ábra).

6. fokozat: maximális hő

1. fokozat: minimális hő

Tájékoztatásul jegyezze meg:

1. és 2. fokozat: melegítés

3. és 4. fokozat: erős melegítés és főzés

5. és 6. fokozat: sütés.

A főzőlap karbantartása

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak hidegen. Soha ne használjon súrolószereket vagy éles tárgyakat.

Gázégők

Időnként mossa le a gázégőket, merítse őket szappanos vízbe, és dörzsölje át nem fémes kefével, hogy minden lyukat és hornyot megtisztítson, és biztosítsa a láng megfelelő kiáramlását. Használat előtt alaposan szárítsa meg őket (11. ábra). Győződjön meg arról, hogy a fedők jól illeszkednek az égő alapjára.

Elektromos lapok

Javasoljuk, hogy minden kifolyt folyadékot töröljön fel egy puha, enyhén nedves ruhával, és szárítsa meg a lapokat néhány percig bekapcsolva. Soha ne használjon éles eszközöket, például fém súrolószivacsot, kést stb. a megkeményedett ételmaradékok eltávolításához a felületről.

Lehetőség szerint kerülje a só érintkezését a lappal.

Ha a hosszú használat eltávolította a lapok bevonatát, ajánlott néhány csepp olajjal vagy más, a piacon kapható karbantartó termékkel áttörölni. Ne használjon súrolószereket.

Használat során a keret vasa sárgás színűvé válik. Ez normális: a tisztításhoz használjon rozsdamentes acélhoz való tisztítószereket.

Általános karbantartás

Ha egy csap beszorult, ne erőltesse. Azonnal hívja a hivatalos műszaki szervizt a javítás vagy csere elvégzéséhez.

A zománc, az üveg, a fényes alumínium és az acél részek megőrzéséhez használjon szappanos vizet és szivacsot, de csak hidegen. Ne használjon súroló hatású tisztítószereket vagy szivacsokat, amelyek károsíthatják a zománcot. Ne hagyjon savas folyadékokat (citromlé, ecet stb.) hosszú ideig a zománccal érintkezve. Rozsdamentes acél felületekhez ajánlott az ehhez az anyaghoz készült speciális termékek használata. Vigye fel a terméket nedves ruhával vagy közvetlenül a tisztítandó felületre. Polírozza puha, száraz ruhával.

Beépítési és beállítási utasítások

Méretek

A beépítés megkezdése előtt ellenőrizze a főzőlap méreteit és a bútorban kialakítandó nyílások méreteit. A méretek nem változnak a három készüléktípusnál: gáz, vegyes és elektromos (12., 13. ábra).

A főzőlap bútorra történő felszerelésének lehetősége a gázkészülékekre vonatkozó EN 30-1 szabvány szerint 3. osztály, és az EN 60.335-2-6 szabvány szerint elektromos háztartási készülékeknél "X" kategóriába sorolják (12., 13. ábra).

Ha ezt a készüléket beépített sütők tetején használja, gondoskodjon a készülék megfelelő szellőzéséről.

Gázcsatlakoztatás

Minden beépítési, beállítási és más gáztípusra történő átállítási műveletet a mi műszaki szervizünk felhatalmazott személyzetének kell elvégeznie a hatályos előírásoknak és a gázszolgáltatók előírásainak megfelelően.

Az készülék hálózatra történő csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve. A mi főzőlapjaink gyárilag a jellemző adattáblán feltüntetett gáztípushoz vannak előkészítve.

Elengedhetetlen, hogy a készülék telepítési helyén megfelelő, előírásoknak megfelelő szellőzés legyen, és az égéstermékeket a szabadba kell vezetni.

Az égéstermékeket a szabadba kell elvezetni.

A gázfőzőlap bemeneti gyűjtőcsövének vége 1/2" menetes könyökidommal van ellátva.

Ez a könyökidom lehetővé teszi, hogy egy közdarab beiktatásával a következőket érjük el:

- merev csatlakozás. A főzőlaphoz rézcsövet, anyát és szigetelő közdarabot mellékelünk (14. ábra).

- csatlakozás fém flexibilis csővel (14. ábra).

Mindkét csatlakozási módnál kerülni kell a könyökidom elmozdítását vagy elforgatását a gyári beállítási helyzetéhez képest.

Mindkét esetben elzárócsapot kell beiktatni a készülék és a gázhálózat közé.

Elektromos csatlakoztatás

A jellemző adattáblán ellenőrizni kell a feszültséget és a teljes teljesítményt.

A készüléket kötelezően földelni kell.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie, aki gondoskodik arról, hogy a csatlakoztatás megfeleljen az ország jogszabályainak. Emellett maradéktalanul be kell tartania a helyi áramszolgáltató előírásait is.

A szokásos biztonsági feltételek betartásához a telepítőnek legalább 3 mm érintkezési nyílással rendelkező, minden pólusra kiterjedő kapcsolót kell beszereznie. Ez nem szükséges dugós csatlakozás esetén, ha a dugaszolóaljzat a felhasználó számára hozzáférhető.

A dugasszal ellátott készülékeket megfelelően földelt dugaszolóaljzathoz kell csatlakoztatni.

Baleset esetén, amelyet a földelés hiánya vagy hibás földelés okoz, minden felelősséget kizárunk.

Szerelési és beállítási utasítások

A főzőlap összes elektromos csatlakozása a főzőlap aljának hátsó részén található sorkapocsban van összpontosítva, és a megfelelő fedél védi.

A csatlakoztatáshoz

Vegyen egy csavarhúzót, és távolítsa el a csatlakozósorkapocs védőfedelének két csavarját (15. ábra).

A főzőlap 220...230 V-os és 2 fázisú csatlakoztatásra van előkészítve.

A négy elektromos főzőzónával rendelkező főzőlap esetén (16. ábra), ha szükséges, más típusú csatlakoztatást is végezhet a sorkapocs hídjának használatával, a 17. ábrán látható csatlakozási táblázat szerint.

A telepítés során először a földelővezetéket csatlakoztassa, és a szétszereléskor utoljára válassza le. Tartsa be a csatlakozóvezeték szükséges keresztmetszetét. A készülék hálózati csatlakoztatásához H05RR-F típusú vagy azzal egyenértékű kábelt kell használni.

MODELLO	SEZIONE CAVO	FUSIBILE (Amp)
GAS	3x0,75 mm2	2
MISTA	3x1,5 mm2	10
ELETTRICA	3x2,5 mm2	32

A főzőlap beépítése a bútorba

Végezze el a szükséges méretű vágást a munkalapon (13. ábra).

A vágások védelme

Ha a bútor gyártásához használt faforgács nedvességgel érintkezik, gyorsan megduzzad. Ezért célszerű a vágási felületeket speciális ragasztóval lefesteni, hogy megvédje őket a gőztől vagy a lecsapódó víztől, amely a munkalap felülete alá kerülhet.

A bútor rögzítése

Helyezze a 6 „A” jelű bilincset a vágási felületre a 18. ábrán látható módon, úgy, hogy a bilincs felülete a bútor szélének szintjén legyen.

Megjegyzés: Gránit vagy márvány esetén használjon tipliket vagy alátéteket a tartócsavarokhoz, vagy ragassza fel a bilincseket az anyagokhoz megfelelő ragasztóval (fém kőre). Ha szétszerelésre lenne szükség, csak fel kell tolni a készüléket.

Helyezze fel a készülékhez mellékelt "B" öntapadó tömítést a főzőlap alsó szélére (18. ábra). Ez a tömítés biztosítja a munkafelület teljes vízzáróságát, és megakadályozza bármilyen szivárgást.

Helyezze be a főzőlapot a nyílásba. Egyszerre gyakoroljon nyomást a végekre, hogy a réseik egybeessenek a reteszeléssel. Ellenőrizze, hogy a főzőlap a teljes kerület mentén felfekszik.

Ajánlások a beépített bútorokhoz

A munkafelületen, a főzőlap közvetlen közelében lévő panelek nem éghető anyagból készüljenek. Mind a rétegelt burkolatok, mind a ragasztó legyen hőálló, hogy ne károsodjanak. Tartsa be a hátsó és oldalsó fal közötti távolságot is, ahogyan az a 13. ábrán látható. A készülék alatti megfelelő légáramlás biztosításához hagyjon legalább 10 cm távolságot bármilyen fiók, közbenső fal vagy sütő felett, amelyet a készülék alá kíván helyezni.

Ez a készülék nincs elszívóberendezéshez csatlakoztatva, ezért az elhelyezés helyiségének rendelkeznie kell az előírt szellőzéssel. Ezért szükséges, hogy az égéstermékek a szabadba távozzanak. A készülék folyamatos használata további szellőztetést igényelhet, például ablaknyitást vagy szellőztetőberendezés használatát.

Beépítési és beállítási utasítások

mechanikus (például elszívó). Ez utóbbi esetben ne feledje, hogy a főzőlaptól való minimális távolság 650 mm.

A gázfajta megváltoztatásához szükséges műveletek

Minden beépítési, beállítási és más gázfajtára való átállítási műveletet kizárólag az arra feljogosított, hivatalos szervizünk által végeztessen, a hatályos előírásoknak és a gázszolgáltató előírásainak megfelelően. Fontos: bármilyen művelet előtt kapcsolja ki a készülék gáz- és elektromos ellátását.

A főzőlap az adattáblán feltüntetett gázfajtával való működésre van előkészítve.

Az Ön országában érvényes előírások által megengedett határokon belül (lásd az adattáblát) ez a főzőlap más gázfajtákhoz is igazítható. Más gázfajta használatához a következő műveleteket kell elvégezni:

a) a főzőlap égőinek fúvókáinak cseréje

1- Távolítsa el a rácsokat, a fedeleket és az égőtesteket. 2- Csavarja ki és húzza ki a fúvókákat, amelyek minden égő alján találhatók, egy 7 mm-es csőkulccsal (19. ábra). 3- Szerelje be a kívánt gázfajtának megfelelő fúvókákat a jellemzők táblázata alapján (lásd 1. táblázat), és nyomja be teljesen a tömítettség biztosítása érdekében.

Az összes fent leírt művelet elvégzése után szerelje vissza az égőket és a rácsokat.

b) a főzőlap égői csapjainak csökkentett fogyasztásának beállítása

1- állítsa a csapokat minimumra

2- szerelje le az égők gombjait 3- A gombok kivétele után keletkező nyíláson keresztül hozzáfér a csap elülső részéhez, ahol a "by-pass" beállítócsavar található (20., 21. ábra). Propán- és butángáz esetén a csavart teljesen be kell csavarni. Földgáz esetén addig forgassa a csavart, amíg el nem éri az égő megfelelő gázkimenetét, hogy a minimális lángról a maximálisra való átálláskor ne aludjon el, és ne jöjjön létre lángvisszaáramlás.

Biztonságos főzőlapok

Amennyiben a főzőlap biztonsági szelepekkel rendelkezik, a csökkentett fogyasztás beállításához a következő műveleteket kell elvégezni:

1. Távolítsa el a rácsokat, a fedeleket, az égőtestet és a gombokat.
2. Távolítsa el a lapot. A by-pass elvégzéséhez el kell távolítani a gyújtórendszert.
3. Propán- és butángáz esetén a csavart teljesen be kell csavarni. Földgáz esetén addig forgassa a csavart, amíg el nem éri az égő megfelelő gázkimenetét, hogy a minimális lángról a maximálisra való átálláskor ne aludjon el, és ne jöjjön létre lángvisszaáramlás.
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: soha ne szerelje szét a csap tengelyét. Meghibásodás esetén a teljes csapot kell leszerelni.

A műveletek elvégzése után szerelje vissza az alkatrészeket.

c) Az adattábla közelében helyezze el a címkét, amely jelzi, hogy a készüléket milyen gáztípushoz igazították.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

Telepítési és beállítási útmutató

TABELLA1CARATTERISTICHE DEI FORNELLI
L'apparecchio deve essereutilizzato con y gas indicati nellaplacca delle caratteristiche			TIPODI GAS	G-30BUTANO	G-31PROPANO	G-20NATURALE
Pressione di uso			mbar	30	37	20
Fornello rapido	Indicazioni dell'iniettore			85	85	116
	Consumo (Hs)	Nominale Ridotto	kW	3≤0,6	3≤0,6	3≤0,5
	Portata 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-
Fornello semi-rapido	Indicazioni dell'iniettore			65	65	97
	Consumo (Hs)	Nominale Ridotto	kW	1,75≤0,35	1,75≤0,35	1,75≤0,29
	Portata 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166
Fornello ausiliare	Indicazioni dell'iniettore			50	50	72
	Consumo (Hs)	Nominale Ridotto	kW	1≤0,33	1≤0,33	1≤0,33
	Portata 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095--

Mit tegyen, ha valami nem működik

Nem mindig szükséges a műszaki szervizt hívni. Sok esetben Ön is orvosolhatja a problémát. Az alábbi táblázat néhány tanácsot ad.

Fontos megjegyzés: Kizárólag a műszaki szervizünk felhatalmazott személyzete végezhet beavatkozást a gáz- és elektromos rendszerben.

Che cosa succede...	Causa probabile	Rimedio
... se il funzionamento elettrico generale non funziona?	fusibile difettoso	controllare il fusibile nella scatola dei fusibili, e cambiarlo se non funziona.
... se l'accensione elettrica non funziona?	ci possono essere resti di alimenti o di detersivi tra la bugia e i fornelli	Pulire con cura lo spazio tra bugia e fornelli.
... se la fiamma dei fornelli cambia all'improvviso?	le varie parti del fornello sono state riposte nella posizione sbagliata	collocare in modo corretto le varie componenti.
... se il flusso di gas non sembra normale, o se non esce gas?	-il passaggio del gas è chiuso, dovuto alle chiavi intermedie-se si usa bombola, può essere vuota	-aprire le possibili chiavi intermedie.-cambiare la bombola con una piena.
... se in cucina c'è odore di gas?	-c'è un rubinetto aperto-possibile fuga nella giunzione alla bombola	-controllare i rubinetti.-verificare la giunzione.
... se non si attivano i dispositivi di sicurezza dei vari fornelli?	-l fori di uscita del gas dei fornelli sono sporchi	-Pulire i fori di uscita del gas dei fornelli.

Ha felhívja műszaki szervizünket, adja meg:

E-Nr

FD

Ezek az információk a készülék adattábláján találhatók.

Garancia feltételei

Az erre a készülékre vonatkozó garancia feltételeit a cégünk képviselete határozza meg abban az országban, ahol a vásárlás történt. A kereskedő, akitől a készüléket vásárolta, bármikor rendelkezésére áll, hogy

tájékoztassa Önt erről. Minden esetben a garancia érvényesítéséhez be kell mutatni a vásárlást igazoló dokumentumot.

A változtatások jogát fenntartjuk.

Tartalom

Oldal

Mire kell figyelnie 57

A csomagolás kezelése és a készülékek hulladékba helyezése 57

Az új készülék csatlakoztatása előtt 57

Biztonsági előírások 57

Óvintézkedések a készülék károsodásának elkerülése érdekében 58

ÚTMUTATÓ A FELHASZNÁLÓ SZÁMÁRA

Így néz ki az új főzőlapja 59

A készülék leírása 59

Főzés a főzőlapon 61

Gázégők 61

Melyik edény melyik égőhöz? 61

Elektromos főzőlapok 62

A főzőlap karbantartása 63

Tisztítás és karbantartás 63

ÚTMUTATÓ A SZERELŐ SZÁMÁRA

Útmutató a telepítéshez és beállításhoz 64

Méretek 64

Gázcsatlakozás 64

Elektrische aansluiting 64

Installatie van de kookplaat in het meubel 65

Te verrichten handelingen voor verandering van de gassoort 66

Wat te doen indien er iets niet werkt? 68

Garantievoorwaarden 68

Waar u op moet letten

Verwerking van de verpakking en opruimen van afgedankte apparaten

• Zorgt u voor een geschikte verwerking van de verpakking die niet schadelijk is voor het milieu. Onze producten hebben een effectieve bescherming nodig wanneer ze worden getransporteerd. Hierbij beperken we ons tot het absoluut noodzakelijke. Al het gebruikte verpakkingsmateriaal is milieuvriendelijk en volledig recyclebaar. Door middel van nabehandeling en hergebruik kunnen zo grondstoffen worden bespaard, terwijl de hoeveelheid geproduceerd afval hierdoor vermindert.
• Alvorens u een afgedankt apparaat opruimt, dient u dit apparaat onbruikbaar te maken. Brengt u het vervolgens naar een verzamelcentrum voor recyclebare materialen. Gemeentebeheer kan u het adres van het dichtstbijzijnde verzamelcentrum geven.

Voorafgaand aan de aansluiting van uw nieuwe apparaat

• Alvorens uw nieuwe apparaat voor het eerst te gebruiken dient u de gebruiksaanwijzing aandachtig door te lezen; hierin staat belangrijke informatie voor uw veiligheid, alsmede over het gebruik en onderhoud van het apparaat.
• De volgende aanwijzingen gelden alleen voor de landen waarvan het symbool op het apparaat staat. Indien het symbool niet op het apparaat staat, is het vereist om een beroep te doen op de technische voorschriften waarin de nodige aanwijzingen staan voor de aanpassing van het apparaat aan de gebruiksvoorwaarden van het land.
• Alvorens een apparaat aan te sluiten op de gasinstallatie, dient u te verifiëren dat dit apparaat is afgesteld op de gassoort die geleverd gaat worden.
• Het is hoogst noodzakelijk dat de ruimte waarin het apparaat geïnstalleerd gaat worden over de voorgeschreven ventilatie beschikt.
• Het wordt u afgeraden het apparaat te installeren in ruimtes waarin sprake is van sterke luchtstromingen, aangezien de branders hierdoor zouden kunnen uitgaan.
• Bij het verlaten van de fabriek is dit apparaat afgesteld op de gassoort die staat vermeld op de gegevensplaat. Veiligheidshalve en met het oog op de naleving van de vigerende normen, dient u de installatie en het ombouwen voor een andere gassoort toe te vertrouwen aan een daartoe officieel bevoegd technicus.
• Het apparaat binnenin niet manipuleren. Belt u indien nodig onze technische hulpdienst.
• Deze apparaten bereiken hoge temperaturen. Gaat u voorzichtig te werk!
• De gebruiks- en montageaanwijzing goed bewaren zodat u deze samen met het apparaat kunt overhandigen aan een eventuele nieuwe eigenaar.
• Een beschadigd apparaat niet in werking stellen.

Veiligheidsvoorschriften

• De aansluitingen op het gas- en elektriciteitsnet dienen te worden verricht door daartoe bevoegd personeel.
• Het apparaat dient verplicht te worden geaard. In geval van een ongeluk door het ontbreken van een aardleiding of omdat deze gebrekkig is, wijzen we elke verantwoordelijkheid af.
• De oppervlakken van kook- en verwarmingsapparatuur worden warm tijdens het functioneren. Houdt u kinderen te allen tijde uit de buurt.
• De elektriciteitskabels mogen niet in contact komen met verwarmde zones.
• De voedingskabel moet worden bevestigd aan het meubel om contact met verwarmde delen van de oven te voorkomen.

Waar u op moet letten

• Gebruikt u het apparaat uitsluitend voor de bereiding van maaltijden, nooit als verwarming. • Oververhitte vetten of oliën kunnen gemakkelijk ontvlammen. Maaltijden met vetten of oliën, zoals bijvoorbeeld patat, daarom onder toezicht bereiden.
• Hibák esetén, és ha repedés jelenik meg az üvegfelületen, szakítsa meg az elektromos tápellátást és a gázellátást a készülékhez. A javításhoz hívja műszaki ügyfélszolgálatunkat.
• A kuktafazekaknál folyamatosan figyelnie kell, amíg el nem éri a megfelelő nyomást. Állítsa a maximális fokozatot a főzéshez, majd (a kuktafazék gyártójának utasításai szerint) alacsonyabb fokozatra.

- Ne helyezzen deformálódott edényeket az égőkre és a főzőlapokra úgy, hogy azok billegjenek, hogy megakadályozza a véletlen felborulásukat.

Óvintézkedések a készülék károsodásának megelőzésére

- A füzetben található utasításokat pontosan kövesse.

Így néz ki az új főzőlapja

A készülék leírása

nagyító alá, és nézze meg, mely jellemzők vonatkoznak az Ön által vásárolt modellre.

Ez a használati útmutató több modellre érvényes. Vegye a modelljét

Így néz ki az új főzőlapja

Főzés a főzőlapon

Gázégők

A kezelőpanelen minden szabályozógomb mellett fel van tüntetve, hogy melyik égőhöz tartozik az adott gomb.

Gyújtóval ellátott gázégők

Egy égő meggyújtásához nyomja be a kiválasztott égő gombját, és fordítsa balra a gyújtóállásba. Tartsa a gombot még körülbelül 5 másodpercig lenyomva a gyújtóállásban. A gyújtást egy "kattanás" erősíti meg. Ismételje meg a műveletet, ha a gyújtás nem következik be.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Ezért ajánlott a gyújtógyertyákat a lehető legtisztábban tartani. Ehhez használjon kis kefét, figyelembe véve, hogy a gyújtógyertyák nem tűrik a durva bánásmódot.

Az égő kikapcsolásához forgassa a gombot jobbra a nulla állásig. (5. ábra)

Gyújtással és biztonsági berendezéssel ellátott gázégők

Ha a tűzhelye olyan égőkkel van felszerelve, amelyek biztonsági szeleppel rendelkeznek, amelyek megakadályozzák a gázszivárgást abban az esetben, ha az égők véletlenül kialszanak, a gyújtáshoz a következőképpen járjon el: nyomja be a kiválasztott égő gombját, és forgassa balra a gyújtási állásig. Tartsa a gombot még körülbelül 5 másodpercig lenyomva a gyújtási állásban. A gyújtást egy "kattanás" erősíti meg.

Ha az égő a gomb elengedésekor kialszik, forgassa a gombot a nulla állásba, és kezdje újra a műveletet; ezúttal azonban tartsa a gombot hosszabb ideig lenyomva a nagy láng állásában, miután az égő meggyulladt.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Ezért ajánlott a gyújtógyertyákat a lehető legtisztábban tartani. Ehhez használjon kis kefét, figyelembe véve, hogy a gyújtógyertyák nem tűrik a durva bánásmódot.

Az égő kikapcsolásához forgassa a gombot jobbra a nulla állásig. (5. ábra).

	Nominaal verbruik
Hulpbrander	1 kW
Halfsnelbrander	1,75 kW
Snelbrander	3 kW

A tűzhely égői tökéletesen be vannak állítva, amikor elhagyják a gyárat; ezért forduljon műszaki szolgálatunkhoz, ha bármilyen eltérést észlel.

A gázkészülék használata hőt és nedvességet okoz a helyiségben, ahol a készülék fel van szerelve. Gondoskodnia kell a konyha megfelelő szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (elszívó).

A készülék hosszú távú használata további szellőztetést igényelhet, például ablaknyitást (légáramlatok okozása nélkül), vagy ha van, a mechanikus szellőztetés teljesítményének növelését.

Melyik edényt melyik égőre?

Az edényt mindig a főzőzóna égőjének közepére helyezze.

Az edény átmérőjét a főzőzóna égőjéhez igazítsa.

A maximális hatékonyság elérése érdekében ügyeljen arra, hogy a láng ne érjen ki az edény alól: így elkerülheti a felesleges gázfogyasztást. (6. ábra)

Brander	Minimumø pan	Maximumø pan
Hulpbrander (1 kW)	100 mm	120 mm
Halfsnelbrander (1,75 kW)	120 mm	240 mm
Snelbrander (3 kW)	120 mm	260 mm

Kerülje a nagy átmérőjű edények használatát a gombokhoz közeli égőkön; ha az égők közepére helyezik, érintkezésbe kerülhetnek a gombokkal, vagy olyan közel kerülhetnek

Főzés a főzőlapon

közelébe kerülnek (7. ábra), a hőmérséklet emelkedik, és kárt okozhat.

Elektromos főzőlapok

A (beépített) főzőlap típusától függően találhatunk: korlátlan szabályozóval működtetett elektromos főzőlapokat, vagy hatfokozatú kapcsolóval működtetett főzőlapokat.

A főzőlapok első használata előtt mindkét esetben egyenként 5 percig kell fűteni őket edény nélkül, a szabályozót maximumra állítva. Ez idő alatt normális, hogy füst és szag keletkezik, amelyek a használat során eltűnnek. Ezt az első alkalmat kivéve ne melegítse a főzőlapokat edény nélkül.

Használjon vastag, teljesen lapos aljú edényeket, és a lehető legjobban igazítsa az edények méretét a használt főzőlaphoz (8. ábra), hogy minimális főzési időt és minimális fogyasztást érjen el.

Javasoljuk, hogy a főzés kezdetekor a gombot maximumra állítsa, majd a főzést alacsonyabb fokozaton folytassa, az étel mennyiségétől és típusától függően.

A főzőlap hőtehetetlenségét kihasználva valamivel korábban kapcsolja ki, mint amikor ténylegesen befejezi a főzést. Így energiát takarít meg: a főzőlapban felhalmozódott hő főzésben tartja az ételt.

Kerülje a folyadékok kifutását a főzőlap felületére, valamint a nedves edényekkel való munkát a főzőlapon.

Korlátlan szabályozású elektromos főzőlapok

Ezeket a főzőlapokat korlátlan szabályozóval működtetik az energiaellátáshoz, amellyel kiválaszthatja a főzendő ételhez illő teljesítményt.

Figyelembe véve a főzés típusát, az étel mennyiségét, és az alábbi táblázatot használva, forgassa a gombot balra (9. ábra) a főzendő ételnek megfelelő állásba. A működés visszajelző lámpája világítani fog. A főzőlap kikapcsolásához forgassa a gombot nulla állásba. A visszajelző lámpa kialszik.

Állás

Olvasztás: Csokoládé, Vaj, Zselatin 1-2

Főzés: Rizs, Besamel, Ragú 2-3

Het koken van: Aardappels, Pasta's, Groentes 4-5

Smoren: Stoofpot, Gebraden rollade 4-5

Stomen: Vis 5

Opwarmen, warm houden kant-en-klaarmaaltijden 2-3-4-5

Bakken en braden: Schnitzels, Biefstuk, Omeletten 6-7-8

Koken en aanbraden 9

Een hogere stand is noodzakelijk in het geval van:

• Aanzienlijke hoeveelheden vloeistof
• Grote te bereiden maaltijden
• Het koken in pannen zonder deksels

Elektrische kookplaat met zes standen

Deze kookplaat wordt bediend door middel van een schakelaar met zes standen die het vermogen trapsgewijs levert (Fig. 10).

Stand 6: Maximale warmte

Stand 1: Minimale warmte

Te uwer oriëntatie:

1-es és 2-es fokozat: Melegítés

3-as és 4-es fokozat: Erős melegítés és főzés

5-ös és 6-os fokozat: Sütés

A főzőlap karbantartása

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék lehűlt.

Edénytartó rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha az edénytartó rács lehűlt. Soha ne használjon súrolószert, maró hatású anyagokat vagy éles tárgyakat.

Méretüknél fogva mosogatógépben is moshatók.

Gázégők

A gázégők tisztán tartásához rendszeresen áztassa őket szappanos vízbe, és dörzsölje át őket nem fémes kefével; ez biztosítja, hogy a lyukak és rések teljesen szabadok maradjanak a láng megfelelő égéséhez. Használat előtt alaposan szárítsa meg az égőket. Győződjön meg arról, hogy az égősapkákat megfelelően helyezte az égőkre. (11. ábra)

Elektromos főzőlapok

Használat során a peremgyűrű megsárgul. Ez normális jelenség. A tisztításhoz rozsdamentes acélhoz való tisztítószert használjon.

Ajánlott minden kifolyt folyadékot egy enyhén nedves, puha ruhával felitatni, majd a főzőlapot néhány percre bekapcsolva megszárítani. Soha ne használjon éles tárgyakat, például súrolószivacsot, kést stb. a főzőlap felületére ráégett ételmaradékok eltávolításához.

Lehetőség szerint kerülje, hogy a főzőlap felülete sóval érintkezzen.

Ha a főzőlap védőrétege hosszú használat következtében károsodott, ajánlott néhány csepp olajjal vagy más, gyakran használt ápolószerrel bepermetezni a főzőlapot. Ne használjon maró hatású szereket.

Általános karbantartás

Ha egy csap nehezen jár, ne erőltesse. Azonnal hívja a Hivatalos Műszaki Szolgálatot, hogy elvégezhessék a csap javítását vagy cseréjét.

Csak akkor használjon szappanos vizes szivacsot, amikor a készülék már jól lehűlt, a zománc és az üveg, acél vagy fényes alumínium alkatrészek karbantartásához. Ne használjon tisztítószert vagy súrolószivacsot, amelyek megkarcolhatják a zománcot. Ne hagyja a savas folyadékokat (citromlé, ecet stb.) hosszú ideig a zománcon. Rozsdamentes acél felületekhez rozsdamentes acél tisztítószert ajánlunk. A terméket nedves ruhával vagy közvetlenül a tisztítandó felületre vigye fel. Törölje át a felületet puha, száraz ruhával vagy szarvasbőrrel.

Útmutatás a telepítéshez és beállításhoz

Méretek

A telepítés előtt ellenőrizze a (beépíthető) főzőlapok méreteit, valamint a bútorzatban kialakítandó nyílás méreteit (12., 13. ábra).

A méretek mindhárom modellnél azonosak: gáz, kombinált és elektromos.

A főzőlap beépíthetősége a bútorzatba az EN 30-1 szabvány szerint gázkészülékeknél 3. osztály, és az EN 60.335-2-6 szabvány szerint háztartási elektromos készülékeknél "X" kategóriába sorolható. Ez azt jelenti, hogy a készüléket el kell távolítani az oldalfalaktól (12., 13. ábra).

Ezt a készüléket saját hűtéssel rendelkező beépíthető sütők tetejére kell felszerelni.

Gázcsatlakoztatás

A telepítéssel, beállítással és más gázfajtára való átállítással kapcsolatos minden műveletet a Műszaki Szolgálat arra jogosult személyzetének kell elvégeznie, a hatályos szabványok és a GALVO gázszolgáltatók előírásainak (NEN 1078) (vagy a belgiumi szabványoknak) megfelelően.

Mielőtt a készüléket a gázhálózatra csatlakoztatná, ellenőrizze, hogy a készülék be van-e állítva a szolgáltatandó gázfajtára. Gyárilag a főzőlapok

az adattáblán feltüntetett gázfajtára vannak beállítva.

Feltétlenül szükséges, hogy a készülék telepítési helye rendelkezzen az előírt szellőzéssel. Az égéstermékeket ugyanis ki kell vezetni a szabadba.

A tűzhely gázbemenetének vége 1/2"-os menetes könyökidommal van ellátva.

Ha ebbe a könyökidom és a gázvezeték közé tömítőgyűrűt helyez, a következő lehetőségek állnak rendelkezésre:

- Merev csatlakozás. A tűzhelyhez rézcsövet, anyát és tömítőgyűrűt mellékelnek (14. ábra).

- Csatlakozás hajlékony fémcsővel (14. ábra). Ebben az esetben ügyelni kell arra, hogy a cső ne érintkezzen a beépített egység mozgó részeivel (például fiókkal), és ne haladjon át olyan helyeken, amelyek könnyen eltömődhetnek.

Mindkét csatlakozási módnál ügyelni kell arra, hogy a könyökidomot ne mozdítsák el vagy forgassák el a gyári állásából.

Mindkét esetben a készülék és a gázhálózat közé könnyen hozzáférhető elzárócsapot kell beépíteni.

Elektromos csatlakoztatás

Az adattáblán ellenőrizze a feszültséget és a teljes teljesítményt.

A készüléket kötelező földelővezetékre csatlakoztatni.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. A technikusnak meg kell győződnie arról, hogy a csatlakoztatás az adott ország jogszabályi előírásainak megfelelően történik (NEN 1010). Továbbá a helyi áramszolgáltató előírásait is teljes mértékben be kell tartani.

Útmutatások a telepítéshez és beállításhoz

A szokásos biztonsági előírások betartása érdekében a telepítőnek a készüléket legalább 3 mm érintkezési nyílású, minden pólusra kiterjedő megszakítóval kell ellátnia. Ez nem szükséges dugós csatlakoztatás esetén, ha az dugaszolóaljzat a felhasználó számára könnyen hozzáférhető.

A dugóval ellátott készülékeket csak megfelelően földelt dugaszolóaljzatokra szabad csatlakoztatni.

Földelővezeték hiánya vagy hibás földelés által okozott baleset esetén minden felelősséget elhárítunk.

A tűzhely teljes elektromos rendszere a tűzhely aljának hátulján található általános csatlakozódobozban van összefogva, és a hozzá tartozó védőburkolat védi.

A csatlakoztatáshoz

Vegyen egy csavarhúzót, és távolítsa el a csatlakozódoboz védőburkolatának 2 csavarját (15. ábra). A főzőlap 230 V-os és 2 fázisú csatlakoztatásra készült.

A négy elektromos főzőzónával rendelkező (beépíthető) főzőlap esetén (16. ábra) más típusú csatlakoztatásra van szükség; használja a csatlakozódoboz hídját a csatlakozási rajz szerint (17. ábra). A telepítés során először a védővezetéket csatlakoztassa, és szétszereléskor ezt a vezetéket válassza le utoljára. Cserélje ki a kábelt a megfelelő keresztmetszetű és típusú kábelre.

A készülék hálózatra csatlakoztatásához H05RR-F típusú vagy azzal egyenértékű csatlakozókábelt kell használni.

MODEL	DOORS NEDEKABEL	ZEKERING (Amp)
GAS	3 x 0,75 mm2	2
GEMENGD	3 x 1,5 mm2	10
ELEKTRISCH	3 x 2,5 mm2	25

A főzőlap beépítése a bútorba

Vágjon ki egy darabot a munkalapból a szükséges méreteknek megfelelően (13. ábra).

A vágási felületek védelme

A bútorok gyártásához használt fa rostjai viszonylag gyorsan megduzzadnak, ha nedvességgel érintkeznek. Ezért a vágási felületeket speciális tömítőanyaggal kell lakkozni, hogy megvédje őket a gőztől vagy a kondenzvíztől, amely a konyhabútor munkalapja alatt felhalmozódhat.

Üzembe helyezés a bútorban

Rögzítse a 6 „A” jelű bilincset a vágási felülethez a 18. ábrán látható módon; a bilincs alsó részének a bútor felső szélével azonos magasságban kell lennie.

Megjegyzés: Gránit vagy márvány munkalapok esetén használjon tipliket vagy hüvelyeket a csavarok rögzítéséhez, vagy ragassza fel a bilincseket. Ehhez használjon fém és kő ragasztására alkalmas ragasztót.

Ha szükséges a készülék szétszerelése, csak fel kell tolni a készüléket.

Helyezze fel a készülékhez mellékelt öntapadó tömítést „B” a főzőlap alsó részére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza a beszivárgást.

Helyezze a főzőlapot a kivágott nyílásba. Ugyanakkor nyomást gyakoroljon a végekre, hogy a hornyok a rugóba kerüljenek. Ellenőrizze, hogy a főzőlap a teljes kerületén alátámasztva van-e.

Beépítési javaslatok

A tűzhely közvetlen közelében, a munkalapon elhelyezkedő panelek nem éghető anyagból készüljenek. Mind a burkolatok, mind a rögzítésükhöz használt tömítőanyag hőálló legyen a sérülések elkerülése érdekében. Tartsa be továbbá a 13. ábrán feltüntetett távolságokat a hátsó és az oldalfalaktól. A készülék alatti megfelelő légáramlás biztosítása érdekében legalább 10 cm szabad helyet kell hagyni bármely (kis) fiók, közbenső fal vagy sütő felett, amely alá helyezhető.

Telepítési és beállítási útmutató

éghető anyagból készüljenek. Mind a burkolatok, mind a rögzítésükhöz használt tömítőanyag hőálló legyen a sérülések elkerülése érdekében. Tartsa be továbbá a 13. ábrán feltüntetett távolságokat a hátsó és az oldalfalaktól. A készülék alatti megfelelő légáramlás biztosítása érdekében legalább 10 cm szabad helyet kell hagyni bármely (kis) fiók, közbenső fal vagy sütő felett, amely alá helyezhető.

Ez a készülék nincs elszívóhoz csatlakoztatva. Ezért feltétlenül szükséges, hogy a készülék telepítési helye rendelkezzen az előírt szellőzéssel. Az égéstermékeket ugyanis kifelé kell elvezetni. A készülék hosszú távú használata további szellőztetést igényelhet: ablaknyitás vagy mechanikus szellőztetés alkalmazása. Ha mechanikus szellőztetéssel rendelkezik (például elszívó), ügyeljen arra, hogy az legalább 650 mm távolságra legyen a tűzhelytől.

A gázfajta megváltoztatásához szükséges műveletek

A más gázfajtára történő átállítással kapcsolatos minden műveletet a Műszaki Szolgálat arra jogosult személyzetének kell elvégeznie, a gázszolgáltatók hatályos előírásainak és szabályzatainak betartásával.

Fontos: a készüléken végzett minden művelet előtt szakítsa meg az elektromos tápellátást és a gázellátást.

A tűzhely az adattáblán feltüntetett gázfajtára van beállítva.

Amennyiben az Ön országának hatályos előírásai ezt lehetővé teszik (lásd az adattáblát), ez a tűzhely más gázfajtákra is átállítható. Ehhez a következő műveleteket kell elvégezni:

a) A tűzhely égőinek fúvókáinak cseréje

1.- Távolítsa el a lábastartókat, az égőfedeleket és az égőházat. 2.- Csavarja ki az égők alján található fúvókákat egy 7 mm-es villáskulccsal, és távolítsa el őket (19. ábra). 3.- Szerelje be a másik gázfajtára való átálláshoz szükséges fúvókákat az adattáblázat segítségével (lásd 1. táblázat), és nyomja le őket szilárdan a megfelelő tömítés biztosítása érdekében.

Ezen műveletek elvégzése után szerelje vissza az égőket és a lábastartókat.

b) A tűzhely égőcsapjainak csökkentett fogyasztásának beállítása

1.- Zet de kranen in de minimumstand. 2.- Demonteer de bedieningsknoppen van de kranen. 3.- Door het gat dat ontstaat bij het verwijderen van de knoppen, heeft u toegang tot de kraan, waar zich de stelschroef "by-pass" bevindt (Fig. 20,21). Voor propaangas en butagas moet de stelschroef helemaal zijn aangedraaid. Voor aardgas dient u de stelschroef naar links te draaien totdat het gas op correcte wijze uit de brander komt, en wel op dusdanige wijze dat wanneer de brander van de maximumstand in de minimumstand wordt gezet, deze niet uitgaat en de vlam ook niet kleiner wordt.

Kookplaten met beveiliging

In geval de kookplaat beschikt over veiligheidskleppen dient u de volgende handelingen te verrichten om over te gaan tot de afstelling van het gereduceerde verbruik:

1. De pannendragers, branderdeksels, het huis van de brander en de bedieningsknoppen verwijderen.

Aanwijzingen voor de installatie en afstelling

1. De druipplaat verwijderen; om over te gaan tot de "by-pass" moet het ontstekingssysteem worden verwijderd.
2. Voor propaangas en butagas moet de stelschroef helemaal zijn aangedraaid. Voor aardgas dient u de stelschroef naar links te draaien totdat het gas op correcte wijze uit de brander komt, en wel op dusdanige wijze dat wanneer de brander van de maximumstand in de minimumstand wordt gezet, deze niet uitgaat en de vlam ook niet kleiner wordt.
3. Alle onderdelen weer monteren.

Nota bene: De as van de kraan nooit demonteren: in geval van een storing de kraan in zijn geheel vervangen.

Na deze handelingen de onderdelen weer monteren.

c) Het etiket waarop wordt aangegeven naar welke gassoort het apparaat is veranderd aanbrengen op een plaats dichtbij de gegevensplaat.

Bij deze branders hoeft de afstelling van de primaire lucht niet te worden verricht.

TABEL 1GEGEVENS VAN DE BRANDERS
U dient het apparaat te gebruiken met de soorten gas die zijn aangeduid op de gegevensplaat			SOORT GAS	G-30 BUTAAN	G-20 AARDGAS	G-25 AARDGAS
Gebruiksdruk			mbar	30	20	25
Snel-brander	Aanduiding van het spuitstuk		-	85	116	128
	Verbruik (Hs)	Nominaal Gereduceerd	kW	3 ≤ 0,6	3 ≤ 0,5	3 ≤ 0,5
	Opbrengst 15°C m3/h1.013 mbar		- g/h	- 218	0,285 -	0,332 -
Halfsnel-brander	Aanduiding van het spuitstuk			65	97	94
	Verbruik (Hs)	Nominaal Gereduceerd	kW	1,75 ≤ 0,35	1,75 ≤ 0,29	1,75 ≤ 0,29
	Opbrengst 15°C m3/h1.013 mbar		- g/h	- 127	0,166 -	0,194 -
Hulp-brander	Aanduiding van het spuitstuk			50	72	72
	Verbruik (Hs)	Nominaal Gereduceerd	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Opbrengst 15°C m3/h1.013 mbar		- g/h	- 72	0,095 -	0,110 -

Wat te doen indien er iets niet werkt?

Het is niet altijd nodig om de technische hulpdienst te bellen. In veel gevallen zult u het euvel zelf kunnen verhelpen. De volgende tabel bevat enkele adviezen.

Nota bene:

Csak az erre feljogosított műszaki szolgálatunk munkatársai végezhetnek munkát a rendszer gáz- és elektrotechnikai részén.

Wat te doen...	Vermoedelijke oorzaak	Oplossing
...indien de algemene elektrische werking defect is?	Defecte zekering.	De zekering controleren in de algemene zekeringkast en deze vervangen indien hij is doorgeslagen.
...indien de elektrische ontsteking niet werkt?	Het kan zijn dat er schoonmaak- of voedselresten zijn achtergebleven tussen de bougie en de branders.	De ruimte tussen de bougie en de branders dient grondig te worden schoongemaakt.
...indien de vlam van de branders niet gelijkmatig is?	De verschillende onderdelen van de brander zijn onjuist geplaatst.	Plaatst u de verschillende onderdelen op de juiste wijze.
...indien de gasstroom niet normaal lijkt, of er helemaal geen gas uit de gaatjes komt?	-De gastoevoer is afgesloten als gevolg van tussenliggende kranen.-Indien het gas afkomstig is uit een gasfles, dan kan deze leeg zijn.	-De mogelijk tussenliggende kranen opendraaien.-De lege gasfles vervangen door een volle.
...indien het in de keuken naar gas ruikt?	-Er staat een kraan open.-Een mogelijk lek in de koppeling met de gasfles.	-Controleren of er een kraan openstaat.-Nagaan of de koppeling degelijk is.
...indien de beveiligingen van de verschillende branders niet werken?	- De gaatjes van de gasbranders zijn vuil.	- De gaatjes van de gasbranders schoonmaken.

Ha felhívja műszaki szolgálatunkat, kérjük, adja meg a következőket:

E-Nr

FD

Ezek az adatok a készülék adattábláján találhatók.

Garancia feltételek

A készülékre vonatkozó garancia feltételek a vásárlás országában működő képviseletünk által meghatározott feltételek. Kívánságára a készülék eladója bármikor készséggel rendelkezésére bocsátja ezeket

a szükséges részleteket. A garancia igénybevételéhez mindenképpen be kell mutatnia a vásárlási bizonylatot.

A változtatások jogát fenntartjuk.

Tartalomjegyzék

Oldal

Amire figyelnie kell 70

A csomagolás kezelése és a készülékek megsemmisítése 70

Az új készülék csatlakoztatása előtt 70

Biztonsági utasítások....70

Mit tehet annak érdekében, hogy készüléke ne sérüljön meg ..... 71

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Így mutatkozik be az új főzőlapja 72

A készülék leírása 72

Főzés a főzőlapon 74

Gázégők.... 74

Hogyan válasszuk ki az edényeket és helyezzük el őket. 74

Elektromos lapok 75

A főzőlap karbantartása 76

Tisztítás és karbantartás....76

UTASÍTÁSOK A SZERELŐNEK

Szerelési és beállítási utasítások 77

Méretek 77

Gázcsatlakoztatás 77

Elektromos csatlakoztatás 77

A főzőlap beépítése a bútorba 78

A gáztípus cseréjéhez szükséges műveletek.... 79

Mi a teendő, ha valami nem működik? 81

Garancia feltételei 81

Amire figyelnie kell

Csomagolás kezelése és a készülékek megsemmisítése

• Ügyeljen a csomagolás környezetbarát kezelésére: Szállítás során termékeinknek hatékony védőcsomagolásra van szükségük. E tekintetben a feltétlenül szükségesre szorítkozunk. Minden felhasznált csomagolóanyag nem szennyezi a környezetet, és tökéletesen újrahasznosítható. A feldolgozás és újrafelhasználás révén nyersanyagokat takaríthatunk meg, és csökkenthetjük a hulladék mennyiségét.
• Mielőtt megsemmisítene egy készüléket, gondoskodjon annak használhatatlanná tételéről. Ezután adja le egy újrahasznosító gyűjtőhelyen. A legközelebbi gyűjtőhely címét a helyi önkormányzatnál tudhatja meg.

Az új készülék csatlakoztatása előtt

• Mielőtt elkezdi használni új készülékét, figyelmesen olvassa el a használati utasítást. Az fontos információkat tartalmaz a biztonságról, valamint a használatról és karbantartásról.
• A következő utasítások csak azokra az országokra érvényesek, amelyek szimbóluma megjelenik a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor a műszaki utasításokhoz kell fordulni, amelyek tartalmazzák a készülék országos használati feltételekhez való igazításához szükséges útmutatásokat.
• A készülék csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve.
• Elengedhetetlen, hogy a készülék felszerelési helye rendelkezzen az előírt szellőzéssel.
• Nem tanácsos a készüléket olyan helyre telepíteni, ahol erős légáramlatok vannak, mert azok kiolthatják az égőket.
• Ez a készülék a gyárból az adattáblán feltüntetett gázra van beállítva. A nagyobb biztonság és az érvényes előírások betartása érdekében a telepítést és a gázátalakítást hivatalosan engedélyezett szakemberre bízza.
• Ne kezelje a készülék belsejét. Ha szükséges, hívja ügyfélszolgálatunkat.
• Ezek a készülékek magas hőmérsékletet érnek el, óvatosan járjon el.
• Őrizze meg a használati és szerelési útmutatót, hogy átadhassa a készülékkel együtt, ha az gazdát cserél.
• Ne helyezzen üzembe sérült készüléket.

Biztonsági utasítások

• Az elektromos és gázcsatlakozásokat csak arra feljogosított személy végezheti.
• A készüléket kötelező földelni. Földelés hiánya vagy hibás földelés okozta baleset esetén minden felelősséget kizárunk.
• A fűtő- és főzőkészülékek felületei működés közben felforrósodnak. Tartsa távol a gyermekeket.
• Az elektromos kábelek nem érintkezhetnek forró felületekkel.
• A tápkábelt rögzíteni kell a bútorhoz, hogy ne érintkezzen a sütő forró részeivel.
• A készüléket kizárólag ételek elkészítésére használja, soha ne fűtésre.
• A túlzottan felforrósított zsírok vagy olajok könnyen meggyulladhatnak. Ezért a

Amire figyelnie kell

zsírral vagy olajjal történő főzés, például sült krumpli készítése, felügyeletet igényel.

• Meghibásodás esetén zárja el a gáz- és áramellátást. A javításhoz hívja ügyfélszolgálatunkat.
• A gyorsfőző edényeket folyamatosan figyelni kell, amíg el nem érik a megfelelő nyomást. Szabályozza a főzést a maximális fokozatra, majd (a gyorsfőző edény gyártójának utasításait követve) állítsa alacsonyabb fokozatra.
• Ne helyezzen deformált, instabil edényeket a főzőlapokra és az égőkre, hogy elkerülje azok véletlen felborulását.

Mit tehet Ön annak érdekében, hogy készüléke ne sérüljön meg

- Pontosan kövesse az ebben a könyvben található utasításokat.

Így néz ki az új főzőlapja

A készülék leírása

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg az Ön

modelljét, és nézze meg, mely jellemzők vonatkoznak az Ön által megvásárolt modellre.

Így néz ki az új főzőlapja

2. ábra: Elektromos főzőlap ∅ 145 1500 W

3. ábra: Elektromos főzőlap ø 145 1500 W

Főzés a főzőlapon

Gázégők

A kezelőpanelen található minden egyes vezérlőgombhoz hozzá van rendelve az általa vezérelt égő.

Gázégők gyújtással

Egy égő begyújtásához nyomja be a kiválasztott égő gombját, és forgassa el balra a gyújtási állásig. Tartsa a gombot körülbelül 5 másodpercig a gyújtási állásban. A gyújtást egy "kattanó hang" erősíti meg. Ha nem történik gyújtás, ismételje meg a műveletet.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Ezért ajánlott a maximális tisztaság. Ezt egy kis kefével végezze, ügyelve arra, hogy a gyújtógyertya ne szenvedjen erős ütéseket.

A leállításhoz forgassa a gombot jobbra a 0 állásig. (5. ábra)

Gyújtással és biztonsági berendezéssel ellátott gázégők

Ha a tűzhelye olyan égőkkel rendelkezik, amelyek biztonsági szelepekkel vannak ellátva, amelyek megakadályozzák a gáz kiáramlását az égők véletlen kialvása esetén, a begyújtáshoz nyomja be a kiválasztott égő gombját, és forgassa el balra a gyújtási állásig. Tartsa a gombot körülbelül 5 másodpercig a gyújtási állásban. A gyújtást egy "kattanó hang" erősíti meg.

Ha a gomb elengedésekor az égő kialszik, forgassa a gombot a 0 állásba, és kezdje újra a műveleteket, de ezúttal tartsa lenyomva a gombot hosszabb ideig, miután az égő begyújtott, a nagy láng állásában.

A begyújtás után állítsa be a kívánt lángot.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lesz. Ezért ajánlott a maximális tisztaság. Ezt egy kis kefével végezze, ügyelve arra, hogy a gyújtógyertya ne szenvedjen erős ütéseket.

A leállításhoz forgassa a gombot jobbra a 0 állásig. (5. ábra).

	Consumo nominal
Quemador auxiliar	1 kW
Quemador semi-rápido	1,75 kW
Quemador rápido	3 kW

A tűzhely égői gyárilag tökéletesen be vannak állítva, ezért ha bármilyen rendellenességet észlel, hívja a Műszaki Szolgálatunkat.

A gázkészülék használata hőt és nedvességet termel abban a helyiségben, ahol fel van szerelve. Gondoskodni kell a konyha jó szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen fel mechanikus szellőztető berendezést (elszívó).

A készülék folyamatos használata további szellőzést igényelhet, például nyisson ki egy ablakot (huzat nélkül), vagy növelje a mechanikus szellőztetés teljesítményét, ha van.

Hogyan válassza ki az edényeket és helyezze el őket

Az edényt mindig a főzőzóna égőjének közepére helyezze.

Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően.

A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne nyúljon túl az edény oldalain, elkerülve ezzel a gáz túlzott fogyasztását (6. ábra).

Quemador	Mínimo ø recipiente	Máximo ø recipiente
Auxiliar (1kW)	100 mm	120 mm
Semirápido (1,75kW)	120 mm	240 mm
Rápido (3kW)	220 mm	260 mm

Kerülje a nagy átmérőjű edények használatát a kezelőszervekhez közeli égőkön, amelyek az égőre helyezve hozzáérhetnek vagy túl közel kerülhetnek azokhoz (7. ábra), ami megemelheti a hőmérsékletet azon a területen, és károkat okozhat.

Főzés a főzőlapon

Elektromos főzőlapok

A főzőlap típusától függően előfordulhat, hogy a főzőlapok végtelen szabályozásúak vagy hatállású kapcsolóval rendelkeznek.

Mindkét esetben, mielőtt első alkalommal használná a főzőlapokat, mindegyiket 5 percig melegítse fel edény nélkül, a szabályozót maximális teljesítményre állítva. Ez idő alatt füst és szag távozhat, ami a használat során fokozatosan megszűnik. Ezt az első bemelegítést kivéve ne használja a főzőlapokat edény nélkül.

Használjon tökéletesen lapos, vastag aljú edényt, amelynek mérete a lehető legjobban illeszkedik az adott főzőlaphoz (8. ábra), hogy a főzési idő és az energiafogyasztás minimális legyen.

Javasoljuk, hogy a főzés elején a szabályozót maximális állásba helyezze, majd az étel mennyiségétől és minőségétől függően később állítsa közepes, tartó állásba.

Kihasználva a főzőlap hőtehetetlenségét, a főzés befejezése előtt egy kicsit kapcsolja ki, hogy energiát takarítson meg, mivel a főzés a felhalmozott hőnek köszönhetően folytatódik.

Kerülje, hogy folyadék túlfolyjon a főzőlap felületére, és ne használjon nedves edényeket a főzőlapon.

Végtelen szabályozású elektromos főzőlap.

Ezeket a főzőlapokat végtelen energia-szabályozó vezérli, amellyel kiválaszthatja a főzendő ételnek megfelelő teljesítményt.

Figyelembe véve a főzés típusát, az étel mennyiségét és az alábbi táblázatot, forgassa a gombot balra (9. ábra) a főzési módnak megfelelő állásba. A működésjelző lámpa

kigyullad. A főzőlap kikapcsolásához forgassa a gombot 0 állásba. A jelzőlámpa kialszik.

Állás

Fundir: Chocolate, Mantequilla, Gelatina	1-2
Cocción de: Arroz, Bechame, Ragout	2-3
Cocción de: Patatas, Pastas, Verduras	4-5
Rehogar: Estofado, Asados en rollo	4-5
Avahar: Pescado	5
Calentar, mantener caliente platos preparados	2-3-4-5
Asar: Escalopes, Bistec, Tortillas	6-7-8
Cocer y dorar	9

Magasabb fokozat szükséges a következő esetekben:

• Nagy mennyiségű folyadék
• Nagy ételek elkészítése
• Főzés fedetlen edényekkel

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatfokozatú kapcsoló vezérli, amely fokozatos teljesítményeket biztosít. (10. ábra)

6. fokozat: Maximális hő

1. fokozat: Minimális hő

Tájékoztatásul:

1. és 2. fokozat: Melegítés

3. és 4. fokozat: Erős melegítés és főzés

5. és 6. fokozat: Sütés

A főzőlap karbantartása

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács már kihűlt. Soha ne használjon súrolószereket vagy éles tárgyakat.

Gázégők

Az égők tisztán tartásához rendszeresen tisztítsa meg őket, szappanos vízbe merítve és nem fémes kefével dörzsölve, hogy a lyukak és hornyok tökéletesen szabadok legyenek a megfelelő láng biztosításához. Használat előtt gondosan szárítsa meg őket. Győződjön meg arról, hogy a fedelek megfelelően illeszkednek az égőbetétre (11. ábra).

Elektromos főzőlapok

Ajánlott a kifolyt folyadékot egy enyhén nedves, puha ruhával eltávolítani, és a lapot néhány pillanatra bekapcsolva kiszárítani. Soha ne használjon éles tárgyakat, például fém súrolószivacsot, kést stb. a megkeményedett ételmaradékok eltávolításához a felületről.

Lehetőség szerint kerülje a só érintkezését a főzőlap felületével.

Ha a hosszú használat eltávolította a lapok bevonatát, ajánlott néhány csepp olajjal vagy más, a piacon szokásos karbantartó termékkel bepermetezni. Ne használjon súrolószereket.

Használat során a körvonal gyűrűje sárgássá válik. Ez normális. A tisztításhoz rozsdamentes acél tisztítószert használjon.

Általános karbantartás

Ha egy csap beszorult, ne erőltesse. Azonnal hívja a hivatalos szervizt, hogy elvégezze a javítást vagy cserét.

A zománc, az üveg, a fényes alumínium vagy az acél részek megőrzéséhez használjon szappanos vizet és szivacsot, de csak akkor, ha a készülék már jól kihűlt. Ne használjon súrolószereket vagy súrolószivacsot, amelyek megkarcolhatják a zománcot. Ne hagyjon savas folyadékokat (citromlevet, ecetet stb.) hosszú ideig a zománcon. Rozsdamentes acél felületeken rozsdamentes acél tisztítószert ajánlunk. Vigye fel a terméket nedves ruhával vagy közvetlenül a tisztítandó felületre. Puha, száraz ruhával vagy szarvasbőrrel fényesítse.

Telepítési és beállítási utasítások

Méretek

A telepítési műveletek megkezdése előtt ellenőrizze a főzőlapok méreteit, valamint a munkalapon kialakítandó nyílás méreteit. A méretek mindhárom készüléktípusnál közösek: gáz, vegyes és elektromos (12., 13. ábra).

A tűzhely beépítési lehetősége a bútorzatban a gázkészülékekre vonatkozó EN 30-1 szabvány szerint 3. osztály, a háztartási készülékekre vonatkozó EN 60.335-2-6 szabvány szerint pedig "X" besorolású. Ez azt jelenti, hogy a készüléket el kell távolítani az oldalfalaktól (12., 13. ábra).

Ezek a tűzhelyek csak szellőző sütő fölé szerelhetők.

Gázcsatlakoztatás

Minden, a telepítéssel, beállítással és más gáztípusra való átállítással kapcsolatos műveletet csak az arra jogosult szervizünk végezhet, a hatályos előírásoknak és a gázszolgáltatók utasításainak betartásával.

Spanyolországban a lakóépületek gázberendezéseire vonatkozó alapvető szabályok: B.O.E. 281. szám, 1993.11.24.

A készülék csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve. A mi tűzhelyeink gyárilag az adattáblán feltüntetett gáztípushoz vannak beállítva.

Elengedhetetlen, hogy a készülék telepítési helyén megfelelő szellőzés legyen. Ezért az égéstermékeket a szabadba kell vezetni.

Ha a vonatkozó előírásokat nem tartják be, a felelősség a telepítőt terheli, a gyártó mentesül a felelősség alól.

A gáztűzhely bemeneti gyűjtőcsövének vége 1/2" menetes könyökkel van ellátva.

Ez a könyök lehetővé teszi, tömítés közbeiktatásával:

- A merev csatlakozást. A tűzhelyhez rézcsövet, anyát és tömítést mellékelünk (14. ábra).

- A csatlakozást fém hajlékony csővel (14. ábra). Ebben az esetben kerülni kell, hogy a cső érintkezzen a beépített egység mozgó részeivel (pl. fiók), és ne haladjon át olyan helyeken, amelyek eltömődhetnek.

Bármelyik csatlakozásnál kerülni kell a könyök elmozdítását vagy elforgatását a gyári helyzetéből.

Mindkét esetben egy hozzáférhető elzárócsapot kell beépíteni a készülék és a gázhálózat közé.

Elektromos csatlakoztatás

A típustáblán ellenőrizni kell a feszültséget és az összteljesítményt.

A készüléket kötelezően földelni kell.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. A technikusnak meg kell győződnie arról, hogy a csatlakoztatás az ország jogszabályi előírásainak megfelelően történt. Emellett maradéktalanul be kell tartani a helyi áramszolgáltató rendelkezéseit is.

A szokásos biztonsági előírások betartásához a telepítőnek egy megszakító kapcsolót kell beépítenie

Telepítési és beállítási utasítások

többpólusú, legalább 3 mm érintkezőnyílással. Ez nem szükséges, ha a csatlakoztatás dugós csatlakozón keresztül történik, és a dugaszolóaljzat a felhasználó számára hozzáférhető.

A dugós csatlakozóval ellátott készülékeket csak megfelelően földelt dugaszolóaljzatba szabad csatlakoztatni.

Földelés hiánya vagy hibás földelés okozta baleset esetén minden felelősséget kizárunk.

A főzőlap teljes elektromos rendszere a főzőlap hátulján, az alján található általános sorkapocsban összpontosul, amelyet a hozzá tartozó fedél véd.

A csatlakoztatáshoz

Vegyen egy csavarhúzót, és távolítsa el a csatlakozósorkapocs védőfedelének 2 csavarját (15. ábra). A főzőlap 220–230 V-os, kétfázisú csatlakoztatásra előkészítve érkezik.

A 4 főzőlapos főzőlap esetén (16. ábra), ha más típusú csatlakoztatásra van szükség, használja a sorkapocs hídját a bekötési táblázat szerint (17. ábra).

A telepítés során először a földelővezetéket csatlakoztassa, és a szétszereléskor azt csatlakoztassa le utoljára. Csere esetén tartsa be a vezeték keresztmetszetét és típusát.

A csatlakoztatáshoz HO5RR-F típusú vagy azzal egyenértékű hálózati csatlakozóvezetéket kell használni.

MODELO	SECCIÓN DE CABLE	FUSIBLE (Amp)
GAS	3 × 0,75 mm2	2
MIXTA	3 × 1,5 mm2	10
ELECTRICA	3 × 2,5 mm2	25

A főzőlap beépítése a bútorba

Végezze el szükséges méretű vágást a munkalapon (13. ábra).

A vágások védelme

A bútorlapok gyártásához használt fa rostjai nedvesség hatására viszonylag gyorsan megduzzadnak. Ezért a vágási felületeket speciális ragasztóval lakkozza be, hogy megvédje azokat a gőztől vagy a lecsapódó víztől, amely a konyhabútor munkalapja alá kerülhet.

Beépítés a bútorba

Helyezze el a 6 darab "A" kapcsot a vágási felületen a 18. ábrán látható módon; a kapocs alsó éle egy szintben legyen a bútor felső szélével.

Megjegyzés: Gránit vagy márvány munkalapok esetén használjon tipliket vagy hüvelyeket a rögzítőcsavarokhoz, vagy ragassza fel a kapcsokat. Ehhez használjon fém és kő ragasztására alkalmas ragasztót. Ha szükséges a szétszerelés, csak felfelé kell tolni a készüléket.

Helyezze el a készülékkel szállított öntapadó tömítést "B" a munkalap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza a szivárgást.

Illessze be a munkalapot a vágásba. Nyomja meg egyidejűleg a végeit, hogy a hornyok a rugóba illeszkedjenek. Ellenőrizze, hogy a munkalap teljes kerületén alátámasztott legyen.

Ajánlások a beépítéshez

A munkafelület felett, a főzőlap közvetlen közelében lévő panelek nem éghető anyagból készüljenek. Mind a rétegelt burkolatok, mind az azokat rögzítő ragasztó legyen hőálló a károsodás elkerülése érdekében. Tartsa be a hátsó és oldalfalaktól mért távolságokat, amelyek a 13. ábrán láthatók. A készülék alatti megfelelő légáramlás biztosításához hagyjon legalább 10 cm távolságot bármely

Beépítési és beállítási utasítások

fiók, közbenső fal vagy sütő között, amely alá helyezhető.

Ez a készülék nincs elszívóberendezéshez csatlakoztatva. Ezért elengedhetetlen, hogy a készülék telepítési helyén megfelelő szellőzés legyen. Az égéstermékeket a szabadba kell vezetni. A készülék folyamatos használata további szellőztetést igényelhet, nyisson ablakot vagy használjon mechanikus szellőztetést. Ha mechanikus szellőztetést használ (pl. elszívóernyőt), vegye figyelembe, hogy az legalább 650 mm távolságra legyen a munkalaptól.

A gáztípus cseréjéhez szükséges műveletek

Minden, a más típusú gázra való átállással kapcsolatos műveletet kizárólag a Szervizünk felhatalmazott személyzete végezhet, a hatályos előírásoknak és a gázszolgáltatók előírásainak betartásával.

Fontos: Minden beavatkozás előtt kapcsolja ki a készülék gáz- és elektromos ellátását.

A főzőlap az adattáblán feltüntetett gáztípushoz van előkészítve.

Amennyiben az Ön országának hatályos előírásai lehetővé teszik (lásd az adattáblát), ez a főzőlap más gázokhoz is átalakítható. Ehhez a következő műveleteket kell elvégezni:

a) A főzőlap égőinek fúvókáinak cseréje

1.- Távolítsa el a rácsokat, a fedeleket és az égőtestet

2.- Csavarja ki és távolítsa el az egyes égők alján található fúvókákat egy 7 mm-es csőkulccsal (19. ábra).

3.- Szerelje be az átalakítani kívánt gáznak megfelelő fúvókákat a jellemzők táblázata szerint (lásd az 1. táblázatot), és

húzza meg alaposan a tömítettség biztosítása érdekében.

Az összes művelet elvégzése után szerelje vissza az égőket és a rácsokat.

b) A főzőlap égőcsapjainak csökkentett fogyasztásának beállítása

1.- Helyezze a csapokat a minimális állásba.

2.- Szerelje le a csapok gombjait.

3.- A gombok és tömítések eltávolítása után keletkezett nyíláson keresztül hozzáfér a csaphoz, ahol a "bypass" beállítócsavar található (20., 21. ábra). Propán és bután esetén a csavart alaposan meg kell húzni. Földgáz és városi gáz esetén addig állítsa a csavart (balra forgatva), amíg az égőből megfelelően nem áramlik a gáz, úgy, hogy az égő maximálisról minimálisra állításakor ne aludjon el, és ne keletkezzen lángvisszacsapás.

BIZTONSÁGI FŐZŐLAPOK

Ha a főzőlap biztonsági szelepekkel rendelkezik, a csökkentett fogyasztás beállításához a következőket kell tennie:

1. Távolítsa el a rácsokat, a fedeleket, az égőtestet és a gombokat.
2. Távolítsa el a zsírfelfogót, és a "by-pass" eléréséhez távolítsa el a gyújtórendszert.
3. Bután és propán esetén a csavarnak teljesen be kell lennie húzva. Földgáz és városi gáz esetén addig állítsa a csavart, amíg az égőből megfelelően áramlik a gáz, úgy, hogy az égőt maximumról minimumra állítva ne aludjon el, és ne keletkezzen lángvisszacsapás (22. ábra).
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a csaptelep tengelyét: meghibásodás esetén cserélje ki a teljes csaptelepet.

A műveletek elvégzése után szerelje vissza az alkatrészeket.

c) Helyezzen el egy címkét, amely jelzi, hogy a készüléket milyen gázra alakították át, az adattábla közelében.

Ezeknél az égőknél nem kell beállítani az elsődleges levegőt.

Szerelési és beállítási utasítások

TABLE 1CARACTERISTICAS DE LOS QUEMADORES
El aparato debe utilizarse con los gases que se indican en la placa de características			TIPO DE GAS	G-30 BUTANO	G-31 PROPANO	G-20 NATURAL
Presión de utilización			mbar	28	37	18
Quemador rápido	Marcado del inyector			85	85	116
	Consumo (Hs)	Nominal Reducido	kW	3 ≤ 0,6	3 ≤ 0,6	3 ≤ 0,5
	Caudal 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-
Quemador semi-rápido	Marcado del inyector			65	65	97
	Consumo (Hs)	Nominal Reducido	kW	1,75 ≤ 0,35	1,75 ≤ 0,35	1,75 ≤ 0,29
	Caudal 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166
Quemador auxiliar	Marcado del inyector			50	50	72
	Consumo (Hs)	Nominal Reducido	kW	1 ≤ 0,33	1 ≤ 0,33	1 ≤ 0,33
	Caudal 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095--

Mi a teendő, ha valami nem működik?

Nem mindig kell hívni a szervizt. Sok esetben Ön is orvosolhatja a problémát. Az alábbi táblázat néhány tanácsot tartalmaz.

Fontos megjegyzés: Kizárólag a márkaszervizünk felhatalmazott személyzete végezhet munkát a gáz- és elektromos rendszeren.

¿Qué pasa...	Causa probable	Remedio
... si el funcionamiento eléctrico general esta averiado?	Fusible defectuoso	Controlar el fusible en la caja general de fusibles y cambiarlo si está averiado.
... si el encendido electrico no funciona?	Pueden existir residuos de alimentos o de limpieza entre la bujía y los quemadores.	El espacio entre bujía y quemadores debe ser cuidadosamente limpiado.
... si la llama de los quemadores no es uniforme?	Las diferentes parte del quemador han sido colocadas incorrectamente.	Situe correctamente las diferentes piezas.
... si el flujo de gas no parece normal, o no sale gas?	-Esté cerrado el paso de gas debido a llaves intermedias.-Si el gas proviene de una bombona, ésta puede estar vacía.	-Abrir las posibles llaves intermedias.-Cambie la bombona por una llena.
... si hay olor a gas en el recinto de la cocina?	-Algún grifo está abierto.-Posible fuga en el acoplamiento a la bombona.	-Proceda a comprobarlo.-Cerciorese que el acoplamiento esta correcto.
... si no funcionan las seguridades de los diferentes quemadores?	Estan sucias las ranuas de salida de gas de los quemadores.	Proceda a limpiar las ranuras de salida de gas de los quemadores.

Ha felhívja a márkaszervizt, kérjük, adja meg:

E-Nr

FD

Ezek az adatok a készülék adattábláján találhatók.

Garancia feltételei

A készülékre érvényes garanciális feltételeket a cégünk képviselete határozza meg abban az országban, ahol a vásárlás történt. Kérésre a kereskedő, akitől a készüléket vásárolta, bármikor készséggel rendelkezésére bocsátja a részleteket.

Ebben a tekintetben. Minden esetben a garancia igénybevételéhez be kell mutatni a vásárlást igazoló bizonylatot.

A változtatások jogát fenntartjuk.

Tartalomjegyzék

Oldal

Amire figyelnie kell 83

A csomagolás kezelése és a használaton kívüli készülékek megsemmisítése 83

Az új készülék csatlakoztatása előtt 83

Biztonsági utasítások 83

Hogyan járulhat hozzá készüléke megőrzéséhez 84

UTASÍTÁSOK A FELHASZNÁLÓ SZÁMÁRA

Így néz ki az új tűzhelye 85

A készülék leírása 85

Főzés a tűzhelyen 87

Gázégők 87

Hogyan válassza ki és helyezze el az edényeket 87

Elektromos főzőlapok 88

Tűzhelye karbantartása 89

Tisztítás és karbantartás 89

UTASÍTÁSOK A SZERELŐ SZÁMÁRA

Telepítési és beállítási utasítások 90

Méretek 90

Gázcsatlakozás 90

Elektromos csatlakozás 90

A készülék bútorba történő beépítése 91

A gázfajta megváltoztatásához szükséges műveletek 92

Mi történik, ha valami nem működik? 94

Garancia feltételek 94

AMIRE FIGYELNIE KELL

A csomagolás kezelése és a használaton kívüli készülékek megsemmisítése

- A csomagolást megfelelően kezelje, hogy ne szennyezze a környezetet: szállítás során termékeinknek olyan csomagolásra van szükségük, amely hatékonyan védi őket. E tekintetben csak a feltétlenül szükségesre szorítkozunk. Az alkalmazott csomagolóanyag nem szennyezi a környezetet, és tökéletesen újrahasznosítható. A későbbi feldolgozással és újrafelhasználással nyersanyagokat takaríthatunk meg, és egyidejűleg csökkenthetjük a hulladék mennyiségét.

- Mielőtt megszabadulna használaton kívüli készülékétől, tegye azt működésképtelenné. Ezután adja le egy újrahasznosítható anyagok gyűjtőhelyén. A legközelebbi gyűjtőhely címét a helyi önkormányzatnál tudhatja meg.

Az új készülék csatlakoztatása előtt

- Mielőtt elkezdené használni új készülékét, figyelmesen olvassa el a használati utasítást. Az fontos biztonsági információkat tartalmaz, valamint a használat és karbantartás módját ismerteti.

- A következő utasítások csak azokra az országokra érvényesek, amelyeknek szimbóluma megjelenik a készüléken. Ha a szimbólum nem jelenik meg a készüléken, akkor a műszaki utasításokhoz kell fordulni, amelyek tartalmazzák az adott ország használati feltételeihez való igazításhoz szükséges információkat.

- A készülék csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve.

- Elengedhetetlen, hogy a készülék telepítési helyén megfelelő szellőzés legyen.

• Nem tanácsos olyan helyre telepíteni a készüléket, ahol erős légáramlatok vannak, mert azok elolthatják az égőket.
• Ez a készülék a gyárból az adattáblán feltüntetett gázhoz igazítva kerül ki. A nagyobb biztonság és az érvényben lévő előírások betartása érdekében bízza a telepítést és a gázátalakítást hivatalosan engedéllyel rendelkező szakemberre.
• Ne manipulálja a készülék belsejét. Ha szükséges, hívja ügyfélszolgálatunkat.
• Ezek a készülékek magas hőmérsékletet érnek el. Óvatosan járjon el.
• Őrizze meg a használati és szerelési útmutatót, hogy átadhassa a készülékkel együtt, ha az gazdát cserél.
• Ne helyezzen üzembe sérült készüléket.

Biztonsági utasítások

• Az elektromos és gázcsatlakozásokat csak arra feljogosított személy végezheti.
• A készüléket kötelező földelni. A földelés hiánya vagy hibás földelés okozta balesetekért minden felelősséget kizárunk.
• A fűtő- és főzőfelületek működés közben felforrósodnak. Tartsa távol a gyermekeket.
• Az elektromos kábelek nem érintkezhetnek forró felületekkel. A tápkábelt rögzítse a bútorhoz, hogy ne érjen a sütő forró részeihez.
• A készüléket csak ételek elkészítésére használja, soha ne fűtésre.
• A túlhevített zsír vagy olaj könnyen meggyullad. Ezért zsírral vagy olajjal csak felügyelet mellett főzzön.

MEGJEGYZENDŐ DOLGOK

- Meghibásodás esetén kapcsolja ki a készülék gáz- és elektromos ellátását. A javításhoz hívja ügyfélszolgálatunkat.

- A kuktafazekakat folyamatosan felügyelni kell, amíg el nem érik a megfelelő nyomást. Állítsa a főzést a maximális fokozatra, majd (a fazék gyártójának utasításait követve) állítsa alacsonyabb fokozatra.

- Ne helyezzen olyan deformált edényeket az égőkre és főzőlapokra, amelyek instabilak, hogy véletlenül se boruljanak fel.

Hogyan járulhat hozzá készüléke megőrzéséhez

- Pontosan kövesse a jelen könyvben található utasításokat.

ÍGY NÉZ KI ÚJ TŰZHELYE

A készülék leírása

és nézze meg, mely jellemzők vonatkoznak az Ön által éppen megvásárolt készülékre.

Ezek az utasítások többféle készüléktípusra érvényesek. Vizsgálja meg az Ön modelljét

ÍGY NÉZ KI ÚJ TŰZHELYE

FŐZÉS A TŰZHELYEN

Gázégők

A vezérlőpulton található minden gombhoz hozzá van rendelve az általa vezérelt égő.

Gyújtóval ellátott gázégők

Egy égő meggyújtásához nyomja meg a kiválasztott égő vezérlőgombját, és forgassa el balra, a begyújtott állásig. Tartsa a vezérlőgombot további 5 másodpercig a begyújtott állásban. A begyújtást egy "Kattanás" hang erősíti meg. Ha nem történik meg a begyújtás, ismételje meg a műveletet.

Ha a gyújtók piszkosak, a begyújtás hibás lesz. Ezért ajánlott a maximális tisztaság. Ezt egy kis kefével végezze, figyelembe véve, hogy a gyújtót nem érhetik erős ütések. A nagy láng és a kis láng állása között az összes köztes állás található. Az eloltáshoz forgassa a vezérlőgombot jobbra a 0 állásig. (5. ábra)

Gyújtóval és biztonsági berendezéssel ellátott gázégők

Ha tűzhelye olyan égőkkel rendelkezik, amelyek biztonsági szelepekkel vannak felszerelve, amelyek megakadályozzák a gáz kiáramlását az égők véletlen kialvása esetén, a begyújtáshoz nyomja meg a gyújtó gombot, majd nyomja meg és forgassa balra a kiválasztott égő gombját. Tartsa a vezérlőgombot további 5 másodpercig a begyújtott állásban. A begyújtást egy "Kattanás" hang erősíti meg. Ha a gomb elengedésekor az égő kialszik, forgassa a gombot a 0 állásba, és kezdje elölről a

Végezze el újra a műveletet, de ezúttal tartsa lenyomva hosszabb ideig a gombot, miután a gázláng meggyulladt, a nagy láng pozíciójában.

Miután meggyulladt, állítsa be a lángot tetszés szerint.

Ha a gyújtógyertyák piszkosak, a gyújtás hibás lehet. Ezért ajánlott a maximális tisztaság. Ehhez használjon kis kefét, ügyelve arra, hogy a gyújtógyertya ne szenvedjen erős ütéseket.

Az eloltáshoz forgassa a szabályozót jobbra a 0 állásig. (5. ábra).

Névleges fogyasztás

Queimador auxiliar	1 kW
Queimador semi-rápido	1,75 kW
Queimador rápido	3 kW

A tűzhely égői gyárilag tökéletesen be vannak állítva, ezért ha bármilyen rendellenességet észlel, hívja a Műszaki Szolgálatunkat. A gázkészülék használata hőt és páratartalmat termel a telepítés helyén. Gondoskodni kell a konyha megfelelő szellőzéséről: tartsa nyitva a természetes szellőzőnyílásokat, vagy szereljen be mechanikus szellőztető berendezést (elszívót). A készülék folyamatos használata további szellőztetést igényelhet, például nyisson ablakot (huzat nélkül), vagy növelje a mechanikus szellőztetés teljesítményét, ha van.

Hogyan válasszuk ki és helyezzük el az edényeket

Az edényeket mindig a főzőzóna égőjének közepére helyezze. Válassza ki az edény átmérőjét a főzőzóna égőjének megfelelően. A maximális hatékonyság érdekében ügyeljen arra, hogy a láng ne nyúljon ki az edény oldalain, elkerülve a túlzott gázfogyasztást.

Queimador	Minimo ø recipiente	Maximo ø recipiente
Auxiliar (1kW)	100 mm	120 mm
Semirápido (1,75kW)	120 mm	240 mm
Rápido (3kW)	220 mm	260 mm

Kerülje a nagy átmérőjű edények használatát a kezelőszervek közelében lévő égőkön, mert ha az égő közepére helyezik, hozzáérhetnek vagy olyan közel kerülhetnek (7. ábra), hogy megemelkedik a hőmérséklet azon a területen, és meghibásodást okozhatnak.

FŐZÉS A TŰZHELYEN

Elektromos főzőlapok

A tűzhely modelljétől függően végtelen szabályozású vagy hatállású kapcsolóval vezérelt elektromos főzőlapokkal találkozhatunk. Mindkét esetben, mielőtt a főzőlapokat használná, először egyenként fel kell melegíteni őket öt percig, edény nélkül, a szabályozót maximális teljesítményre állítva. Ez idő alatt normális, ha füst és szag keletkezik, amelyek használat közben eltűnnek. Kivéve ezt az első bemelegítést, soha ne használja a főzőlapokat edény nélkül.

Használjon tökéletesen lapos, vastag aljú edényt, amely méretében a legmegfelelőbb az adott főzőlaphoz (8. ábra), hogy minimális főzési időt és minimális fogyasztást érjen el.

A főzés elején ajánlott a szabályozót maximális állásba helyezni, majd az étel mennyiségétől és minőségétől függően később közepes fenntartó állásba kapcsolni.

Kihasználva a főzőlap hőtehetetlenségét, kicsit a főzés vége előtt kikapcsolhatja, hogy energiát takarítson meg, mivel a főzés a felhalmozott hővel folytatódik.

Kerülje a folyadék kifröccsenését a főzőlap felületére, valamint nedves edények ráhelyezését.

Végtelen szabályozású főzőlapok

Ezeket a főzőlapokat egy végtelen energia-szabályozó vezérli, amellyel kiválaszthatja az elkészítendő ételnek megfelelő teljesítményt.

Figyelembe véve a főzés típusát, az étel mennyiségét, és az alábbi táblázatot, forgassa el a szabályozót

balra (9. ábra) a főzni kívánt ételnek megfelelő állásba. A működésjelző lámpa világítani fog. A főzőlap kikapcsolásához forgassa a szabályozót a 0 állásba.

A működésjelző lámpa kialszik.

ÁLLÁS

OLVASZTÁS: Csokoládé, vaj, zselatin 1-2

FŐZÉS: Rizs, besamel, ragú 2-

„” Burgonya, tészta, zöldség 4-5

PÁROLÁS: Pörkölt, rolád 4-5

GŐZÖLÉS: Hal 5

MELEGÍTÉS; KÉSZ ÉTELEK MELEGEN TARTÁSA 2-3-4-5-

SÜTÉS: Bécsi szelet, bifsztek, omlett 6-7-8

FŐZÉS ÉS PIRÍTÁS 9

Magasabb fokozat szükséges a következő esetekben:

- Nagy mennyiségű folyadék

- Nagy ételek készítése

- Fedetlen edényben történő főzés

Hatfokozatú elektromos főzőlap

Ezt a főzőlapot egy hatállásos kapcsoló vezérli, amely fokozatos teljesítményt biztosít. (10. ábra)

6. fokozat: Maximális hő

1. fokozat: Minimális hő

Tájékoztatásul a következőket adjuk meg:

1. és 2. fokozat: Melegítés

3. és 4. fokozat: Erős melegítés és főzés

5. és 6. fokozat: Sütés

A TŰZHELY KARBANTARTÁSA

Tisztítás és karbantartás

A tisztítást akkor kell elvégezni, amikor a készülék hideg.

Rácsok

Használjon szivacsot, vizet és szappant, de csak akkor, ha a rács hideg. Soha ne használjon súrolószert vagy éles tárgyakat.

Gázégők

A gázégők tisztán tartásához rendszeresen tisztítsa meg őket, merítse őket szappanos vízbe, és dörzsölje át nem fémes kefével, hogy a nyílások és hornyok tökéletesen szabadok legyenek, és megfelelő lángot biztosítsanak. Használat előtt gondosan szárítsa meg őket. Győződjön meg arról, hogy a fedelek megfelelően illeszkednek az égők alapjaira (11. ábra).

Elektromos főzőlapok

Használat során a peremgyűrű megsárgul. Ez normális. Tisztításához használjon rozsdamentes acélhoz való tisztítószereket.

Ajánlott a kifolyt folyadékot puha, enyhén nedves ruhával eltávolítani, majd szárítsa meg, és kapcsolja be a főzőlapot néhány pillanatra. Soha ne használjon éles tárgyakat, például fém súrolószivacsot, kést stb. a megszáradt ételmaradékok eltávolításához a felületről.

Lehetőség szerint kerülje a só érintkezését a főzőlap felületével.

Ha a hosszú használat eltávolította a főzőlapok bevonatát, célszerű néhány csepp olajjal vagy más, a piacon szokásos karbantartó szerrel bepermetezni.

Ne használjon súrolószereket.

Általános karbantartás

Ha egy csap merev, ne erőltesse.

Azonnal hívja a hivatalos szervizt, hogy megjavítsák vagy kicseréljék.

A zománc, az üveg, a fényes alumínium vagy az acél részek megőrzéséhez használjon szappanos vizet és szivacsot, de csak akkor, ha a készülék jól lehűlt. Ne használjon súrolószert vagy súrolószivacsot, amely megkarcolhatja a zománcot. Ne hagyjon savas folyadékokat (citromlevet, ecetet stb.) hosszú ideig a zománcon. Rozsdamentes acél felületekhez ajánlott az ehhez az anyaghoz való tisztítószerek használata. Vigye fel a szert nedves ruhával vagy közvetlenül a tisztítandó felületre. Fényesítse puha, száraz ruhával vagy szarvasbőrrel.

ÜZEMBE HELYEZÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

Méretek

A telepítési műveletek megkezdése előtt tekintse át a tűzhelyek méreteit, valamint a tűzhely számára a bútorzatban kialakítandó nyílás méreteit. A méretek mindhárom készüléktípusnál közösek: Gáz, Vegyes és Elektromos (12., 13. ábra).

A tűzhely bútorzatba történő beépítésének lehetősége a gázkészülékekre vonatkozó EN 30-1 szabvány szerint 3. osztály, és az EN 60.335-2-6 háztartási készülékekre vonatkozó szabvány szerint "X" besorolású. Ez azt jelenti, hogy a készüléket el kell távolítani az oldalfalaktól. Ezt a készüléket saját hűtéssel rendelkező sütők felett használja (12., 13. ábra).

Gázcsatlakozás

14. ábra

Szükséges, hogy minden telepítési, beállítási és más gáztípushoz való átalakítási műveletet a mi Műszaki Szolgálatunk felhatalmazott személyzete végezze, betartva a hatályos előírásokat és a gázszolgáltatók előírásait.

A készülék hálózatra csatlakoztatása előtt ellenőrizni kell, hogy az adott gáztípushoz van-e előkészítve. A mi tűzhelyeink gyárilag az adattáblán feltüntetett gáztípushoz vannak előkészítve.

Ha ez így van, akkor biztonsági modellel kell rendelkeznie. Kérdezze meg a szállítóját.

Elengedhetetlen, hogy a készülék telepítési helye rendelkezzen az előírt szellőzéssel. Ezért szükséges, hogy az égéstermékek a szabadba távozzanak.

A gáztűzhely bemeneti gyűjtőcsövének vége 1/2" menetes könyökkel van ellátva.

Ez a könyök lehetővé teszi, tömítés közbeiktatásával:

- A merev csatlakozást. A tűzhellyel együtt egy rézcsövet, egy anyát és egy tömítést szállítunk (14. ábra).

- A csatlakozást rugalmas fémcsővel (14. ábra). Ebben az esetben kerülni kell, hogy ez a cső érintkezzen a beépített egység mozgó részeivel (például egy mozgó fiókkal), és ne haladjon át olyan helyeken, amelyek eltömődhetnek.

Bármelyik csatlakozásnál kerülni kell a könyök elmozdítását vagy elforgatását a gyári pozíciójából.

Mindkét esetben egy hozzáférhető elzárócsapot kell beiktatni a készülék és a gázhálózat közé.

Elektromos csatlakoztatás

Az adattáblán ellenőrizni kell a feszültséget és az összteljesítményt.

A készüléket kötelezően földelni kell.

Az elektromos csatlakoztatást szakképzett technikusnak kell elvégeznie. Meg kell győződnie arról, hogy a csatlakoztatás az ország jogszabályi előírásainak megfelelően történt. Ezenkívül maradéktalanul be kell tartani a helyi áramszolgáltató rendelkezéseit.

A szokásos biztonsági előírások betartásához a szerelőnek egy olyan, minden pólusra kiterjedő megszakító kapcsolót kell beépítenie, amelynek érintkezőnyílása legalább 3 mm. Erre az intézkedésre nincs szükség, ha a csatlakoztatás dugós csatlakozóval történik, és a dugaszolóaljzat a felhasználó számára hozzáférhető. A dugós csatlakozóval ellátott készülékeket csak megfelelően földelt

SZERELÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

dugaszolóaljzathoz szabad csatlakoztatni.

A földelés hiánya vagy hibás földelés okozta balesetekért semmilyen felelősséget nem vállalunk.

A tűzhely összes elektromos csatlakoztatása a tűzhely hátulján, az alsó részén található központi dobozban összpontosul, amelyet a megfelelő fedél véd.

A csatlakoztatáshoz

Ehhez vegye le a védőfedelet a csatlakozósorról, távolítsa el a csavarokat (15. ábra). A tűzhely 220...230 V-os és 2 fázisú csatlakoztatásra van előkészítve.

A négy elektromos főzőlapos tűzhely esetén (16. ábra), ha más típusú csatlakoztatásra van szükség, használja a csatlakozósor hídját a csatlakozási táblázat szerint (17. ábra). A telepítés során először a földelővezetéket csatlakoztassa, és a szétszereléskor utoljára azt bontsa. A vezeték cseréje esetén tartsa be a vezeték keresztmetszetét és típusát. A hálózati csatlakozóvezetékhez H05RR-F típusú vagy azzal egyenértékű vezetéket kell használni.

MODELO	SECCÃO DO CABO	FUSIBLE (Amp)
GÀS	3 x 0,75 mm2	2
MISTA	3 x 1,5 mm2	10
ELÈCTRICA	3 x 2,5 mm2	25

A tűzhely beépítése a bútorba

Vágjon ki a munkalapon a szükséges méretű nyílást (13. ábra).

A vágások védelme

A tűzhelyhez használt bútorok fa rostjai nedvesség hatására viszonylag könnyen megduzzadnak. Ezért a vágott felületeket speciális ragasztóval kell lakkozni, hogy megvédjék a gőztől vagy a lecsapódó víztől, amely lerakódhat

a tűzhely bútorának munkalapja alatt.

Beépítés a bútorba

Helyezze a 6 „A” kapcsot a vágási területre, a 18. ábrán látható módon. A kapocs alsó sarkának a bútor felső élével azonos szinten kell lennie.

Megjegyzés: Gránit vagy márvány munkalap esetén: használjon dübeleket vagy hüvelyeket a biztonsági csavarokhoz, vagy ragassza fel a kapcsokat.

Ehhez használjon megfelelő ragasztót, amely fémeket kőhöz ragaszt. Ha szükséges a szétszerelés, csak fel kell tolni a készüléket.

Helyezze a készülékkel szállított öntapadó tömítést „B” a munkalap alsó szélére (18. ábra). Ez a tömítés biztosítja a teljes munkafelület vízzáróságát, és megakadályozza a beszivárgást.

Helyezze be a tűzhelyet a vágásba. Nyomja meg egyszerre a végeket, hogy a hornyok a rugóba illeszkedjenek.

Ellenőrizze, hogy a tűzhely teljes kerületén alátámasztott-e.

Ajánlások a beépítéshez

A munkalap felületén, a tűzhely közvetlen közelében lévő paneleknek nem éghető anyagból kell készülniük. Mind a rétegelt burkolatoknak, mind az azokat rögzítő ragasztónak hőállónak kell lenniük a károsodás elkerülése érdekében. Ezenkívül tartsa be a hátsó fal és az oldalfalak közötti távolságokat a 13. ábrán látható módon: A készülék alatti megfelelő légáramlás biztosításához legalább 10 cm távolságot kell hagyni bármely alatta elhelyezett fiók, közbenső fal vagy sütő között.

Ez a készülék nincs elszívóhoz csatlakoztatva. Ezért elengedhetetlen, hogy a telepítési hely rendelkezzen előírt szellőzéssel. Szükséges, hogy az égéstermékek a szabadba távozzanak.

TELEPÍTÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

A készülék folyamatos használata mechanikus szellőztetést igényelhet (pl. elszívó). Vegye figyelembe, hogy ennek legalább 650 mm távolságra kell lennie a tűzhelytől.

A gáztípus megváltoztatásához szükséges műveletek

Minden, a más típusú gázra való átállítással kapcsolatos műveletet kizárólag a mi Műszaki Szolgálatunk felhatalmazott személyzete végezhet, a hatályos előírásoknak és a gázszolgáltatók előírásainak betartásával.

Fontos: Bármilyen beavatkozás előtt kapcsolja ki a készülék elektromos és gázellátását.

A tűzhely a típustáblán feltüntetett gáztípusra van előkészítve.

Amennyiben az országában hatályos jogszabályok lehetővé teszik (lásd a típustáblát), ez a tűzhely más gázokhoz is átalakítható. Ehhez a következő műveleteket kell elvégezni:

a) A tűzhely fúvókáinak és égőinek cseréje.

1- Távolítsa el a rácsokat, a fedeleket és az égőtestet.

2- Csavarja ki és távolítsa el az egyes égők alján található fúvókákat egy 7 mm-es csőkulccsal (19. ábra).

3- Szerelje be a kívánt gáznak megfelelő fúvókákat a jellemzők táblázata szerint (lásd 1. táblázat), és húzza meg őket alaposan a tömítettség biztosítása érdekében.

Az összes előző művelet elvégzése után szerelje vissza az égőket és a rácsokat.

b) A tűzhely égőcsapjainak minimális fogyasztásának beállítása

1- Állítsa a csapokat minimális állásba. 2- Szerelje le a csapok gombjait. 3- A gombok eltávolításával keletkezett nyíláson keresztül hozzáfér a csap elülső részéhez, ahol a "By-Pass" beállítócsavar található (20., 21. ábra). Propán és bután esetén a csavart alaposan meg kell húzni. Földgáz esetén forgassa el a csavart (balra) az égő megfelelő gázkiáramlásáig, úgy hogy a maximálisról a minimális állásra váltva ne aludjon el, és ne keletkezzen lángvisszacsapás.

Biztonsági tűzhely

Ha a tűzhely biztonsági szelepekkel rendelkezik, a következő műveleteket kell elvégezni a minimális fogyasztás beállításához:

1. Szerelje le a rácsokat, a fedeleket, az égőtestet és a kezelőszerveket.
2. Távolítsa el a tálcát; a "bypass" elvégzéséhez el kell távolítani a gyújtórendszert.
3. Propán és bután esetén a csavart teljesen be kell csavarni. Földgáz esetén a csavart (balra forgatva) addig kell állítani, amíg az égő gázkivezetése megfelelő nem lesz, úgy, hogy a maximálisról a minimálisra váltva a láng ne aludjon el, és ne keletkezzen visszacsapás.
4. Szerelje vissza az összes alkatrészt.

Megjegyzés: Soha ne szerelje szét a csaptelep tengelyét: meghibásodás esetén cserélje ki a teljes csaptelepet.

A műveletek elvégzése után szerelje vissza az alkatrészeket.

c) Helyezze el a készülék átalakításának megfelelő gázt jelző címkét az adattábla közelében.

Ezeknél az égőknél nem szükséges az elsődleges levegő beállítása.

TELEPÍTÉSI ÉS BEÁLLÍTÁSI UTASÍTÁSOK

TABELA 1CARACTERISTICAS DOS QUEIMADORES
O aparelho debe utilizar-se com os gases que se indicam na placa de características			TIPO DE GÁS	G-30 BUTANO	G-31 PROPANO	G-20 NATURAL
Pressão			mbar	30	37	20
Queimador rápido	Marcação do injector			85	85	116
	Consumo (Hs)	Nominal Reduzido	kW	3 ≤0,6	3 ≤0,6	3 ≤0,5
	Caudal 15°C 1.013 mbar		m3/h g/h	-218	-214	0,285-
Qeimador semi-rápido	Marcação do injector			65	65	97
	Consumo (Hs)	Nominal Reduzido	kW	1,75 ≤0,35	1,75 ≤0,35	1,75 ≤0,29
	Caudal 15°C 1.013 mbar		m3/h g/h	-127	-124	0,166
Queimador auxiliar	Marcação do injector			50	50	72
	Consumo (Hs)	Nominal Reduzido	kW	1 ≤0,33	1 ≤0,33	1 ≤0,33
	Caudal 15°C 1.013 mbar		m3/h g/h	-72	-71	0,095--

MI A TEENDŐ, HA VALAMI NEM MŰKÖDIK?

Nem mindig kell a Vevőszolgálatot hívni. Sok esetben Ön is orvosolhatja a problémát. Az alábbi táblázat néhány tanácsot tartalmaz.

Fontos megjegyzés:

A gáz- és elektromos rendszeren végzett munkát csak az általunk felhatalmazott szakszemélyzet végezheti.

Que se passa ...?	Causa provável	Remédio
... se o funcionamento eléctrico geral está avariado?	Fusível defeituoso	Controlar o fusível na caixa de fusíveis e mudálo se estiver avariado.
... se o acendimento eléctrico não funciona?	Podem existir residuos de alimentos ou de limpeza entre a vela e os queimadoras.	O espaço entre a vela e o queimador deve ser cuidadosamente limpo.
... se a chama dos queimadores muda repentinamente?	As diversas partes do queima-dor foram colocadas incorrectamente.	Coloque correctamente as diferentes partes.
... se o fluxo de gás não parece normal ou se não sai gás?	-Está fechada a passaagem de gás devido a torneiras intermédias.-Se o gás provém de uma bo-tija, esta pode estar vazia.	-Abrir as possíveis torneiras intermédias.-Mude a botija por uma cheia.
... se há cheiro a gásno espaço da cozinha?	-Alguma torneira está aberta.-Possível fuga na ligação da botija.	-Comprove-o.-Assegure-se de que a ligação está bem feita.
... se não ligam as seguranças dos diferentes queimadores?	-No extremo dos termopares formou-se fuligem.-Estão sujos os orifícios de saída de gás dos queimadores.	-Elimine a fuligem.-Limpe os orifícios de saída do gás dos queimadores.

Ha a Vevőszolgálatot hívja, kérjük, adja meg:

E-Nr

FD

Ezek az adatok a készülék adattábláján találhatók.

GARANCIÁS FELTÉTELEK

Az erre a készülékre vonatkozó garanciális feltételek azok, amelyeket cégünk képviselete határoz meg abban az országban, ahol a vásárlás történt. Ha kívánja, az eladó, akitől a készüléket vásárolta, bármikor kész

felvilágosítást adni ezzel kapcsolatban. Minden esetben a garancia igénybevételéhez be kell mutatnia a vásárlást igazoló bizonylatot.

A módosítások joga fenntartva.

11. ábra

17. ábra

20. ábra

22. ábra

Gyújtásbiztosítékkal

Biztonsági szeleppel

Biztonsági berendezéssel

Biztonsági védelemmel

Biztonsági berendezéssel

Biztonsági védelemmel

Biztonsági védelemmel

Gyújtásbiztosítékkal

Biztonsági szeleppel

Biztonsági berendezéssel

Biztonsági védelemmel

Biztonsági berendezéssel

Biztonsági védelemmel

Biztonsági védelemmel

E-Nr FD
98 Type BSE 10010 99AT510			M(g/h)		V(m3/h)
			G-30	544	G-20	0.712
			G-31	533
P 0,6 W 220 230 ~ V 50 Hz		EQn 7.5 kW(Hs)		CE 0099
ES		FR	GB/GR/IE	IT/PT	LU/BE
Cat.		II₂H₃.	II₂E₃.	II₂H₃.	II₂H₃.	I₂E.
p (mbar)		18-28/37	20/25-28/37	20-28/37	20-28/37	20/25
ES Natural G-20			FR Natural G-20
PT Natural G-20			GB Natural G-20
DE Erdgas G-20			IT Naturale G-20
P 18-20 mbar

E-Nr FD
98	Type BSE 10111	G-30	417	G-20	V(m3/h)
		G-31	409		0.546
99AT510
2000 W 220 230 ~ V 50 Hz		EQn 5.75 kW(Hs)		CE 0099
		AT/DK/FI/SE	DE	ES	FR
Cat.		I₂H	I₂E	II₂H₃.	II₂E₃.
p (mbar)		20	20	18-28/37	20/28-28/37
		GB/GR/IE	IT/PT	LU/BE
Cat.		II₂H₃.	II₂H₃.	I₂E.
p (mbar)		20-28/37	20-30/37	20/25
ES Natural G-20			FR Natural G-20
PT Natural G-20			GB Natural G-20
DE Erdgas G-20			IT Naturale G-20
P 18-20 mbar
