KÄYTTÖOHJE 15-217 Biltema

Tässä käyttöohjeessa on olennaisia tietoja laitteen käyttämisestä ja mahdollisista vaaroista. Kaikkia käyttäjiä kehotetaan lukemaan käyttöohje ennen käyttämistä ja kiinnittämään erityistä huomiota näihin symboleihin:

HUOMIO! Ilmaisee, että virheellinen käyttäminen voi vaikuttaa laitteen tehoon tai aiheuttaa henkilö- tai omaisuusvahinkoja.

VAROITUS! Ilmaisee vakavan onnettomuuden vaaraa.

Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa tuotetta täydellisesti. Esimerkkejä tällaisista osista voivat olla kaapelien värit tai muoto sekä painikkeiden ja säätimien sijainnit.

Säilytä ohjeet tulevaa käyttöä varten.

2. TekniSeT TieDoT

Jännite: 12 V DC

Suurin virrankulutus:....6 A

Suurin teho:....70 W

Ilmavirta enintään: .....12,0 l/min

Ilmaletku:....0,3 m

Sähköjohto:....3 m

Suuttimien määrä:....2 kpl.

Mitat: 150 x 65 x 115 mm

Paino: 0,43 kg

3. kÄYTTÖkoHTeeT

Pienoiskompressori on tarkoitettu

yhdistettäväksi 12 voltin tasavirtaan• esimerkiksi auton tai polkupyörän renkai-• den, jalkapallojen, uimalelujen, ilmapatjojen ja vastaavien täyttämiseen tämän käyttöohjeen mukaisesti.

Pienoiskompressoria ei saa käyttää

happipullojen tai korkeapaineisten renkai-• den täyttämiseen eikä sairaanhoidossa tai elintarviketeollisuudessa jatkuvasti.

4. TUrVALLiSUUSoHjeeT

Tarkista kompressori ennen käyttämistä. Älä koskaan käytä kompressoria, kun ajoneuvo liikkuu. Ei saa käyttää lämmönlähteen lähellä eikä suorassa auringonpaisteessa. Ilmaletkua ei saa tukkia, kun kompressori on käynnissä. Käytä vain mukana toimitettavia suuttimia. Kompressori ei ole vesitiivis. Säilytä kompressoria viileässä ja kuivassa paikassa sen mukana toimitetussa lau- kussa, kun sitä ei käytetä.

Älä ylitä suurinta suositeltua painetta • täyttäessäsi ilmaa. Kysy epäselvissä tapauksissa neuvoa tuotteen valmistajalta.

Älä koskaan jätä pienoiskompressoria • ilman valvontaa, kun se pumppaa ilmaa. Muutoin ilmanpaine voi nousta niin suureksi, että autonrengas tai muu ilmalla täytettävä esine räjähtää.

Älä suuntaa paineilmasuihkua kohti ihmisiä • tai eläimiä.

Pidä lapset ja asiattomat henkilöt poissa • työskentelyalueelta.

Laitetta saa käyttää ainoastaan sen käyttö-• tarkoitukseen.

- Älä ylitä laitteen suurinta kapasiteettia.

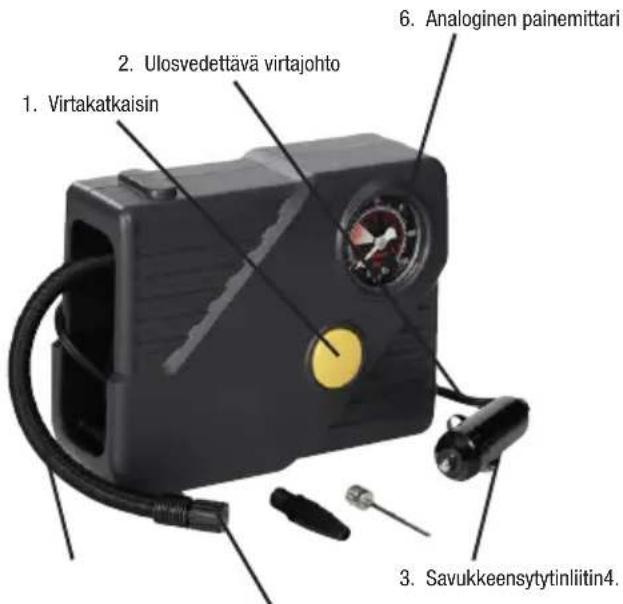

5. YLeiSkUVA

1. Suulakkeiden pidin

Tarkista, että pienoiskompressorin kaikki a. letkut ja liitokset ovat ehjiä.

Aseta pienoiskompressori ja ilmalla täytet-b. tävä kohde tasaiselle alustalle.

Vedä koko virtajohto ulos, ja yhdistä se c. 12 voltin savukkeensytytinliitäntään (kuva 1). Vedä ilmaletku varovasti ulos.d.

Kiinnitä tarvittaessa oikea suutin paikalleen (5).e. Yhdistä suutin ilmalla täytettävän kohteen f. ilmaventtiilin. Tarkista, että suutin on tiukasti kiinni ilmaventtiilissä (kuva 2).

Käynnistä kompressori painamalla virtakat-g. kaisinta. Pumppaa ilmaa, kunnes paine on oikea.

Kun paine on oikea, katkaise pienoiskom-h. pressorista virta painamalla virtakatkaisinta. Irrota suutin ja ilmaventtiili.i.

6. KÄYTTÖ

kuva 1

Tämä kompressori ei sovellu jatkuvaan • käyttöön. Se voi ylikuumentua 30 minuutin käyttämisen jälkeen. Jos kompressori yli- kuumenee, anna sen jäähtyä 20 minuuttia. Yhdistä akkuun tarvittaessa tyhjentymissu-• oja, jotta akku ei purkaudu liikaa.

7. kULjeTUS jA SÄiLYTYS

Säilytä pienoiskompressori kuivassa paikassa poissa lasten ja sivullisten ulottuvilta.

kuva 2

VAROITUS! Varmista ennen huoltamista ja kunnossapitoa, että kompressoria ei ole yhdistetty virransyöttöön.

Puhdista kompressori kuivalla rätillä. Älä koskaan käytä liuottimia tai syttyvää nestettä.

ONGELMANRATKAISU

ONGELMA MAHDOLLINEN SYY RATKAISU

Kompressori ei käynnisty. 1.	Savukkeensytytinliitnnäs- sä on likaa.2. Sulake on lauennut.3. Ei kosketusta.	1. Puhdista ja puhalla mahdol- linen lika pois.2. Tarkista ja vaihda sulake (väh- intään 15 A).3. Tarkista, että sähköjohto on ehjä.
Kompressori käy mutta ei pumppaa ilmaa.	1. Täytettävässä kohteessa on ilmavuoto.2. Liitoksissa tai letkuissa on ilmavuoto.	1. Tarkista ilmalla täytettävä kohde. Korjaa tai vaihda se.2. Tarkista tiiviys saippuavedellä tai vuotojenetsintälaitteen avulla.
Kompressori käy hitaasti. 1.	Kompressori on ylikuu- mentunut.2. Akun varaus on tyhjen- tynyt.3. Jännite on liian alhainen.	1. Katkaise kompressorista virta, irrota pistoke ja anna kom- pressorin jäähtyä 30 minuuttia.2. Lataa akku.3. Tarkista akun kunto.

9. YMPÄRISTÖ

Elektroniikkajäte

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2002/96/EU ja 2006/66/EC mukaisesti)
