KÄYTTÖOHJE 87-0926 Biltema

Käyttöohje - sivu 48–70

BILTEMA VÅDRUMSSYSTEM-R

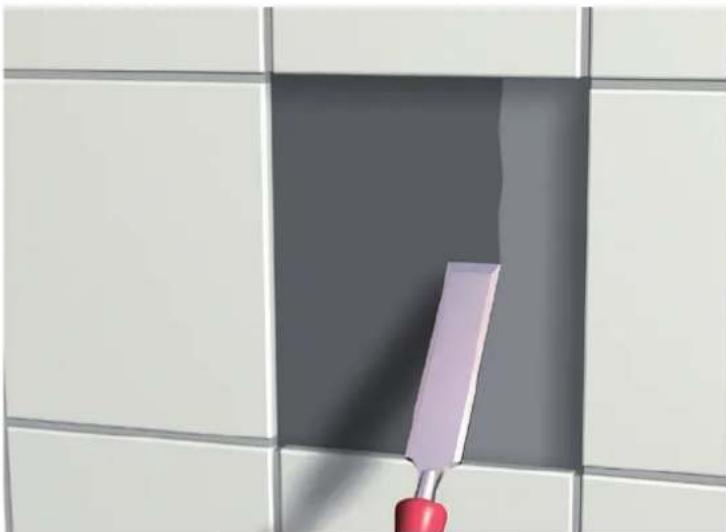

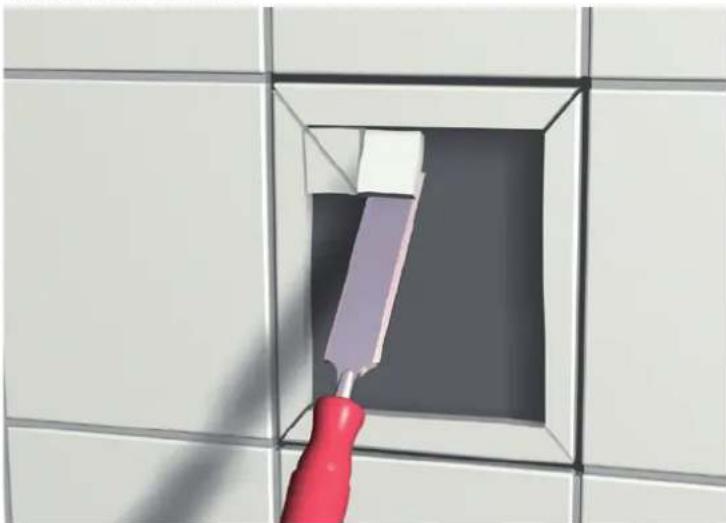

Korjaukset/Paikkakorjaukset....69

Hoito-ohjeet 70

Laadunvalvonta....70

Biltema Vedeneristys systeemi-R (höyrynläpäise-vvysarvo noin 1 900 000 s/m) kuuluu:

• Biltema Pohjuste märkätiloihin
• Biltema Höyrysulku märkätiloihin
• Biltema Vedeneriste märkätiloihin
• Biltema Sisäkulma & Biltema Ulkokulma
• Biltema Saumanauha märkätiloihin & Biltema Kuitukangasnauha märkätiloihin
• Biltema Putken läpivientivahvike
• Biltema Kaivolaippa, yksipuolisella liimauksella & Biltema Kaivolaippa, kaksipuolisella liimauksella
• Biltema Laasti: Kiinnitysmassa/Laattaliima

Kaikki tuotteet on testattu yhdessä ja täyttävät silloin BBV 21:1 -märkätilavaatimukset. Hyväksyntä koskee rakennetta, jota ei voi muuttaa hyväksynnän raukeamatta.

KUULUU BILTEMAN VEDENERISTYS SYSTEEMI-R (LEVITETTÄVÄ)

Bilteman Vedeneristys systeemi-R täyttää Ruotsin Boverketin (BBR) vesi- ja höyrytiiviyttä koskevat määräykset ja Byggkeramikrådetin märkätilamääräykset BBV 21:1. Järjestelmä on testattu EAD:n ohjeiden mukaan, ja sen on hyväksynyt Byggkeramikrådet.

Asennusohjeet käsittävät toiminnot ja käyttämisen erilaisilla pinnoilla silloin, kun märkätilan (asuintilojen kylpyhuoneet/suihkutilat ja muut vastaavasti kuormittuvat tilat) seinien ja lattian pintakerroksena on kaakeli, klinkkeri tai mosaiikki. Asennusohjeita voi soveltaa, kokonaan tai osittain, myös luonnonkivi-, lasi- ym. pintakerrosten kanssa. Asennusohje kattaa sekä uustuotannon että kunnostukset. Hyväksyttyä vedeneristysjärjestelmää on käytettävä märkätilojen kaikissa lattia- ja seinäpinnoissa, joiden päälle tulee keraaminen pinnoite/verhoilu. Vedeneristysjärjestelmän on oltava samalta valmistajalta koko tilassa.

Onnistunut vedeneristystyö edellyttää asennusohjeiden ja BBV 21:1:n noudattamista. Me kannamme materiaalitoimit-tajan vastuun järjestelmän toimivuudesta, mikäli työ on myös toteutettu toimialan määräysten ja antamiemme asennusoh-jeiden mukaan.

Seuraavassa on yhteenveto toimialan määräyksistä. Toimialan määräykset alustoista, materiaaleista ja niiden ominaisuuksista ym. löytyvät kokonaisuudessaan Byggkeramikrådetin märkätilamääräyksistä, BBV 21:1. Toimialan määräykset voi ladata osoitteesta www.bkr.se tai tilata Byggkeramikrådetilta.

KUVA A - Kellarikerros, josta nousee maakosteutta

Lattioiden ja ulkoseinien vedeneristysvaatimukset ovat poikkeukselliset, jos vaarana on maakosteuden nouseminen.

KUVA B - Kellarikerros, josta ei nouse maakosteutta

Eristetyssä ja kuivatussa kellarissa vedeneristys on tehtävä toimialan määräysten mukaan märkätilan kaikilla pinnoilla.

BBV 21:1 MÄRKÄTILAN ALUEET

Märkätilat jaetaan alueisiin, joiden vaatimukset vaihtelevat odotetun vesikuormituksen mukaan, ks. kuva C.

KYLPYAMME- TAI SUIHKUTILA = lattia suihkussa tai kylpyammeen alla sekä seinät kylpyammeen tai suihkualueen takana enintään 2,0 metrin korkeudelle valmiin lattian pinnasta. Kun kylpyammeen tai suihkualueen jollakin sivulla on kattoon asti ulottuva väliseinä, joka laatoitetaan, sen pääty kuuluu alueeseen 1 ja takapinta alueeseen 2.

Märkätila-alue 1 = Seinät lattiasta kattoon kylpyamme- tai suihkualueella, seinäpinnat vähintään metrin päähän näistä sekä koko märkähuoneen lattiapinta.

Aluetta 1 ovat myös metrin alueella kylpyamme- tai suihku-alueen ulkopuolella oleva vastapäinen seinäpinta päätyineen. Jos osa ulkoseinästä kuuluu alueeseen 1, koko seinää on käsiteltävä alueeseen 1 kuuluvana. Tämä johtuu siitä, kosteus vaikuttaa mekaanisesti eniten märkätilan ulkoseinissä ulko- ja sisälämpötilojen suuren eron vuoksi, erityisesti talvikaudella. Huomioi suihkuseinien mitat sekä kylpyammeen koko ja sijainti, kun arvoit märkätila-alueen 1 laajuutta. Tilaajan ja urakoitsijan on keskusteltava tästä.

Alue 2 = Muut seinäpinnat.

HUOM! LVI-tuotteilla ja seinien lähellä olevilla kaivoilla on omat erityismääräykset, jotka on saatavana Byggkeramikrådetin tai Säker Vattenin kotisivuilta.

Alustan ja materiaalien lämpötilan on oltava vähintään 10 °C, ja niiden rakennekosteuspitoisuus saa olla enintään 90 % RF.

Siirtyminen Bilteman Vedeneristysjärjestelmän R ja Bilteman kalvopohjaisen järjestelmän välillä: ks. asennusohje Bilteman Vedeneristysjärjestelmälle-F, sivu 65.

KUVA C- MÄRKÄTILA-ALUEET

Alue 1
Alue 2
Kylpyamme tai suihku

TAULUKKO

Vedeneristysjärjestelmän valinta

		Vedeneristetyypit
Alusta	Alue	Kalvo	Levyt vedeneristyksellä	Nestepohjainen
Levyrakenne	Märkätila-alue 1	√	√	✗
	Märkätila-alue 2	√	√	√
Kiinteä rakenne	Märkätila-alue 1	√	√	√
	Märkätila-alue 2	√	√	√

Vedeneristysjärjestelmän valinta pinnasta ja märkäalueesta riippuen.

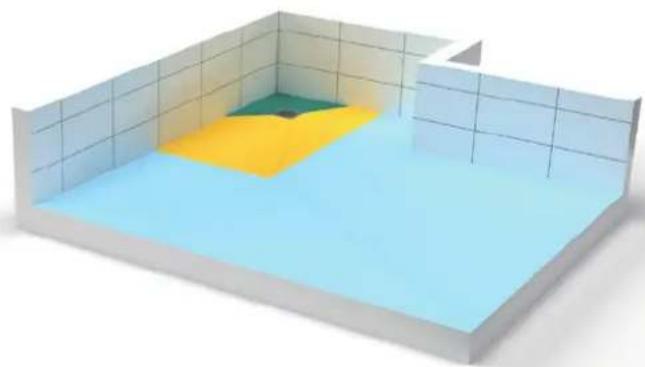

KALTEVUUSTOLERANSSIT

Kylpyammeen ja suihkun kohta:

1:25-1:150 7-40 mm/m

1:50-1:150 7-20 mm/m

Muu lattiapinta:

1:100-1:200 5-10 mm/m

LATTIAKAIVO

1. Klinkkeri
2. Biltemam Kiinnityslaasti
3. Bilteman Vedeneriste
4. Tasoitemassa
5. Puristusrengas
6. Viemärikaivon laippa

PUTKEN LÄPIVIENTI

1. Märkätilojen sähköt on johdettava kiinteällä läpiviennillä, jonka halkaisija on vähintään 16 mm. Suihkun tai kylpyammeen alueelle sähkö on vietävä VPS-putkitaipeella tai vastaavalla, ei taipuisalla asennusputkella.
2. Jos lämmitys- tai käyttövesiputkien läpimitta on yli 32 mm, niiden reunojen välisen etäisyyden on oltava vähintään 60 mm.
3. Enintään 32 mm paksujen putkien cc-etäisyyden on oltava 60 mm, ks. kuva D.
4. Roiskuva vesi ja putkien läpiviennit lattiassa.

VAHVISTUS

Puupalkit on vahvistettava aina keraamisen pinnoitteen taivutusjäykkyyden mukaan.

Lattiarakenne

1. Alusta
2. Bilteman pohjuste
3. Vahvistus
4. Lämmityskaapeli
5. Lattiatasoite

6. Bilteman pohjuste

7. Bilteman Vedeneriste

8. Biltemam Kiinnityslaasti
9. Keramiikkalaatat

TAULUKKO - PUTKIEN LÄPIVIENNIT LATTIASSA

		Märkātila Muut tilat
		Kylyam-meen tai suihkun kohdalla	Vedenläm-mittimellä, lämpöpum-pulla tai vesimittarilla	Ilman veden-lämmitintä, lämpöpump-pua tai vesimittaria	Kodinhoito-huone, tilat joissa veden-lämmitin, lämpöpumppu, vesimittari	WC-tilassa
Viemäri	Lattiakaivo	√	√	√	√	√
	Roiskevesi	✕	√	√	√	√
Putket veden-lämmittimelle, lämpöpum-pulle tai vesimittarille	putkon läpivien-tiholkilla	✕	√	ei sovelleta	√	ei sovelleta
	ilman putken läpivientiholkkia	✕	✕	ei sovelleta	✕	ei sovelleta
Talousvesija/tai lämmi-tysputket	putken läpivientiholkilla tai ilman	✕	✕	✕	✕	√

Lattian vesieristeen läpäisyyn hyväksytty läpivienti putken ja tilan tyypin mukaan.

TIIVISTEET

1. Oven ja ikkunan tiivistys alueella 1, ks. kuva F.
2. Saumojen tiivistys.
3. Lattia-seinä-kulman tiivistys, ks. kuva E.
4. Ovikynnyksen tiivistys, ks. kuva G.
5. Putkiläpivientien tiivistys, ks. kuvat H, I ja J.

KUVA D - Putkien läpiviennit seinässä

Esimerkki kiinteästä putkiläpiviennistä suojaputkijärjestelmässä.

1. Kiinnittäminen

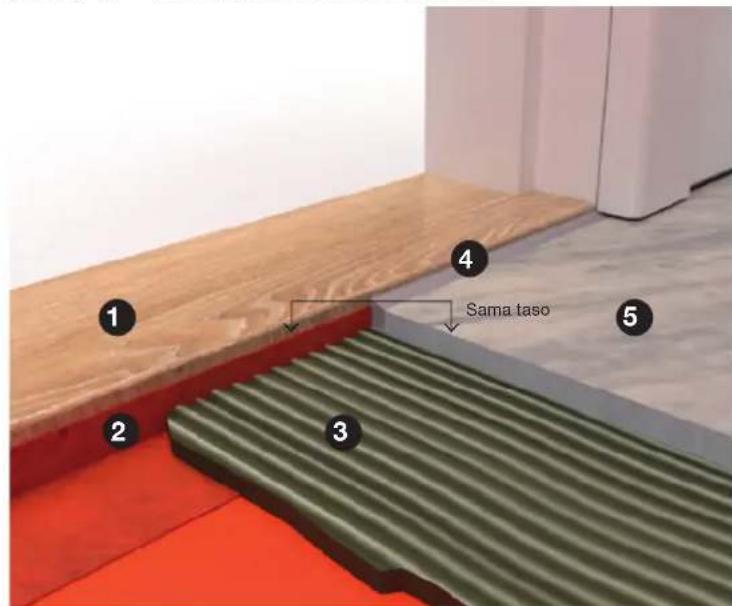

KUVA E - KYNNYS SAMASSA LINJASSA SEINÄN KANSSA

Tiivistyksen on jatkuttava katkeamatta kynnyksen, karmin ja seinän välillä.

KUVA F - KARMIN TIIVISTYS

Karmin tiivistäminen ulkopuolelta suojaa sen sisärakennetta.

KUVA G - TAITA KOHTI KYNNYSTÄ

1. Kynnys
2. Taite (tiiviste)
3. Kiinnityslaasti
4. Saumaussilikoni
5. Klinkkeri

KUVA H - SUOJAPUTKEN TIIVISTYS

Suojaputkijärjestelmissä tiivistys tehdään suojaputkea vasten.

KUVA J - SEINÄRASIOIDEN TIIVISTYS

Mahdolliset seinärasiat tiivistetään suoraan rasian pintaan.

KUVA I - MUOVIKUOREN TIIVISTYS

Suojaputkettomissa putkissa tiivistys tehdään suoraan putken muovikuoreen.

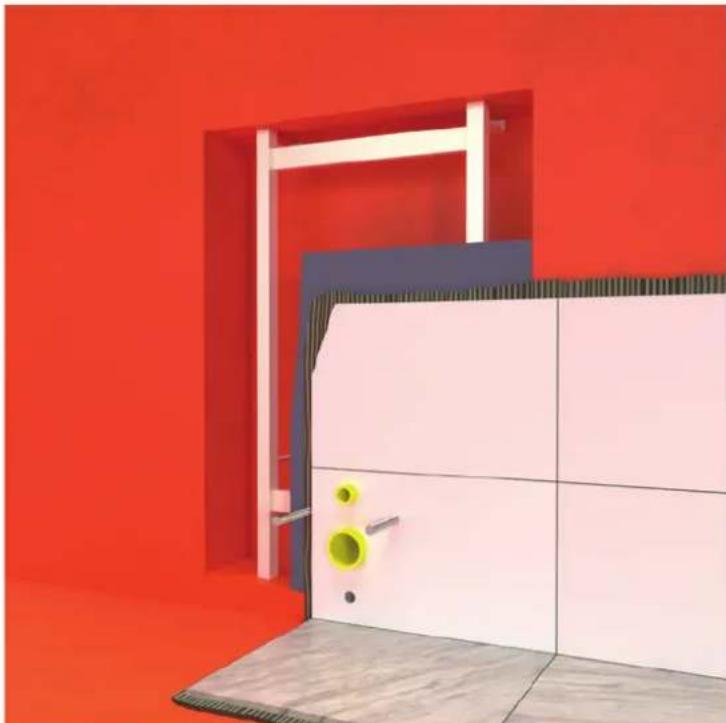

ASENNUSKOTELO

Sauman tulee olla lomittain vähintään 30 mm vedeneristys muovimatolle laattojen takana. Muovimaton on oltava näkyvissä 80 mm laattojen alareunasta.

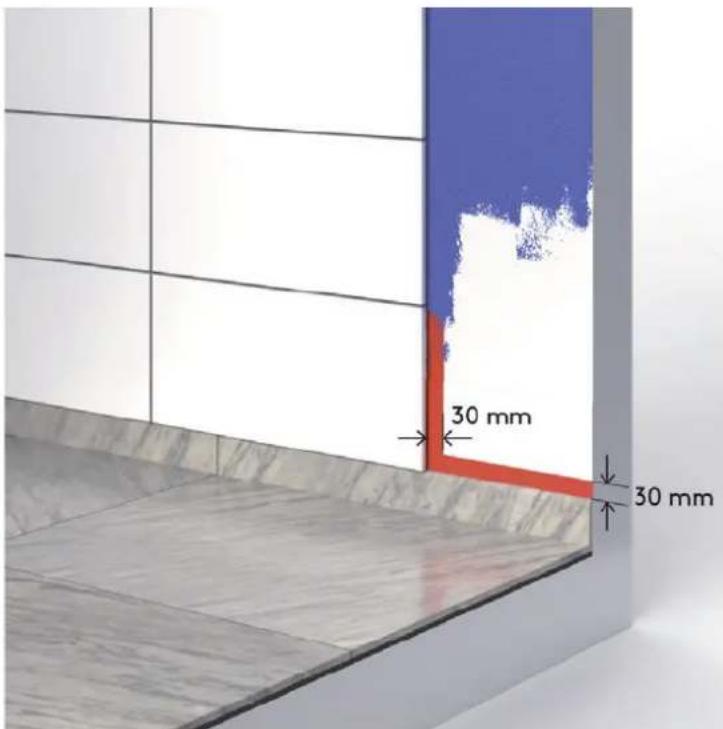

KUVA L - MAALATUN VEDENERISTYSJÄRJESTELMÄN LIITOSSAUMA

Liitossauma maalattuun VT-järjestelmään on tehtävä vähintään 30 mm limityksellä laattoihin.

KUVA M - ENNEN LAATOITUSTA MAALATTU KATTO

Jos katon maalipinta jatkuu seinään, vedeneristyksen voi päättää 50 mm päähän katosta likaantumisen välttämiseksi.

KUVA N - LAATOITUKSEN JÄLKEEN MAALATTU KATTO

Jos kattoa ei ole maalattu ennen laatoitusta, vesieriste pää- tetään mahdollisimman lähellä kattoa, etäisyys voi kuitenkin olla maks. 50 mm.

KUVA O - VEDENERISTYS KIINTEÄN WC-ISTUIMEN TAKANA

Kiinteän huuhtelusäiliön takana oleva lattia ja seinä eristettävä. Lattialaattojen tulee ulottua kiinteän säiliön alle. Tarkista vedeneristyksen toimittajan ohjeet huuhtelusäiliön takana olevalle laatoitukselle.

KUVA P - VEDENERISTYS SEINÄSSÄ KIINTEÄN WC-ISTUIMEN TAKANA

Vedeneristyksen on ulotuttava kiinteän huuhtelusäiliön alle ja taakse. Mahdollisten vuotojen on valuttava märkätilaan.

KUVA Q - KIINNITYS PUUTUKIIN

Ruuvien on pureuduttava puutukeen.

1. Tiivistemassa ja mahd. tulppa
2. Levymateriaali
3. Puutuki

KUVA R - KIINNITYSBETONISEINÄÄN

Ruvien on pureuduttava betoniin.

1. Tiivistemassa
2. Tulppa ja tiivistemassa
3. Betoniseinä

BBV 21:1 SOVELLETTAVAT STANDARDIT JA MÄÄRÄYKSET

Seuraavassa on luettelo standardeista, joihin määräyksissä viitataan. Ne sisältävät eurooppalaiset minimivaatimukset yksittäisille materiaaleille. Standardeista käytetään versioita, jotka olivat voimassa käytettävän toimialamääräyksen julkaisuajankohtana. Standardin tarkistuksen jälkeen voimassa on uusin julkaistu standardiversio. Kaikki standardit voi tilata osoitteesta: www.sis.se.

• Keramiikkalaattojen kiinnityslaastit. Vaatimukset, vaatimustenmukaisuuden arviointi, luokitus ja nimike. RUOTSALAINEN STANDARDI SS-EN 12004-1:2017
• Keramiikkalaattojen kiinnityslaastit. Testimenetelmät. RUOTSALAINEN STANDARDI 12004-2:2017
• Grout for tiles – Requirements, evaluation of conformity, classification and designation. RUOTSALAINEN STANDARDI SS-EN 13888:2009
• Keramiikkalaatat – Määritelmät, luokitus, ominaisuudet, vaatimustenmukaisuuden arviointi ja merkinnät. RUOTSALAINEN STANDARDI SS-EN 14411:2016
• Lattiamateriaalit – Sementti-, kipsi-, magnesiitti-, bitumi- tai kovitemuovipohjaiset tasoite- ja pinnotemassat – Ominaisuudet ja vaatimukset. RUOTSALAINEN STANDARDI SS-EN 13813
• Viemärit – Kaivot rakennuksille. Osa 1: Lattiakaivot, joiden vesilukon syvyys on vähintään 50 mm. RUOTSALAINEN STANDARDI SS-EN 1253-1:2015
• Viemärit – Kaivot rakennuksille. Osa 2: Kattokaivot ja lattiakaivot ilman hajulukkoa. RUOTSALAINEN STANDARDI SS-EN 1253-2:2015
• Kipsisideaineet ja kipsipohjaiset laastit – Osa 1: Määritelmät ja vaatimukset. RUOTSALAINEN STANDARDI SS-EN 13279-1:2008
• Lastulevyt – vaatimukset. RUOTSALAINEN STANDARDI SS-EN 312:2010

HÖYRYNSULKUKYKY

Höyrynsulkukyky lasketaan standardin SS-EN ISO

12572:2016 mukaan.

Ruotsissa höyrynsulkukyky ilmoitetaan perinteisesti yksiköllä s/m (sekuntia per metri).

LÄHDE

Toimialan määräykset märkätilojen kaakeleille ja klinkkereille. Määräykset on laatinut Byggkeramikrådet seuraavien viran- omaisvaatimusten perusteella: Boverkets byggregler, BFS 2011:6 ja muutokset BFS 2020:4, BBR asti.

Kuvitus: AB Typoform

SEINÄT

HÖYRYNLÄPÄISEVYYS NOIN 1 900 000 S/M

BILTEMA VEDENERISTYS SYSTEEMI-R - SEINÄT

HUOM! Varmista, että alusta on BBV:n sääntöjen mukainen ennen Biltema R-Systemin asentamista. Suosittelemme alustan pohjustamista Bilteman pohjusteella märkätiloihin ennen työn aloittamista.

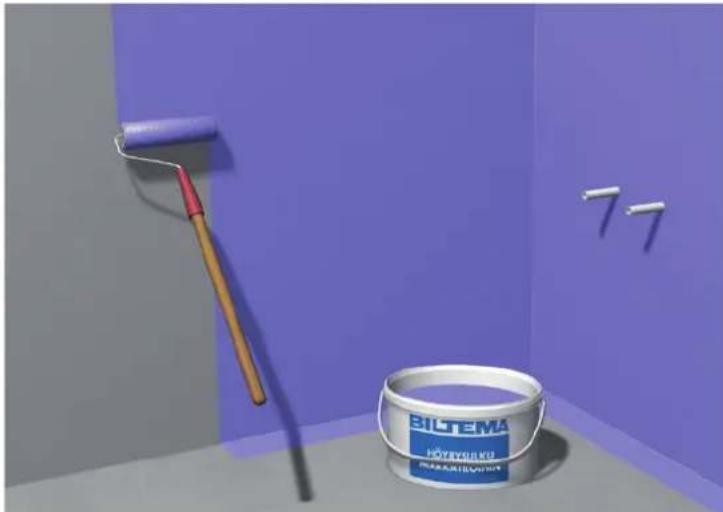

1. LEVITÄ HÖYRYSULKU


Levitä Biltema Höyrysulku märkätiloihin telalla ja harjalla kaikille seinille ja noin 200 mm lattian päälle (yhden rullauksen verran). Anna kuivua noin 20 minuuttia tai kunnes pinta tuntuu kuivalta, eikä tartu kiinni koskettaessa. Levitä toinen kerros Biltema Höyrysulku märkätiloihin samalla tavalla.

HUOM! Kokonaismenekin on oltava vähintään 270 g/m².

1. VAHVISTA


Vahvista sisä- ja ulkokulmat Biltema Vedeneriste märkätiloi- hin. Tasoita huolellisesti mahdolliset rypyt ja ilmakuplat.

1. VAHVIKENAUHAT


Aseta Biltema Saumanauha märkätiloihin tai Biltema Kuitukangasnauha märkätiloihin kaikkiin seinän kulmiin ja liitos-saumoihin. Lattian ja seinän väliseen kulmaan suosittelemme käyttämään Biltema Saumanauha märkätiloihin. Kaikkiin saumakohtiin tulee laittaa vähintään 35 mm vahvikenauhaa molemmille puolille. Tasoita huolellisesti mahdolliset rypyt ja ilmakuplat.

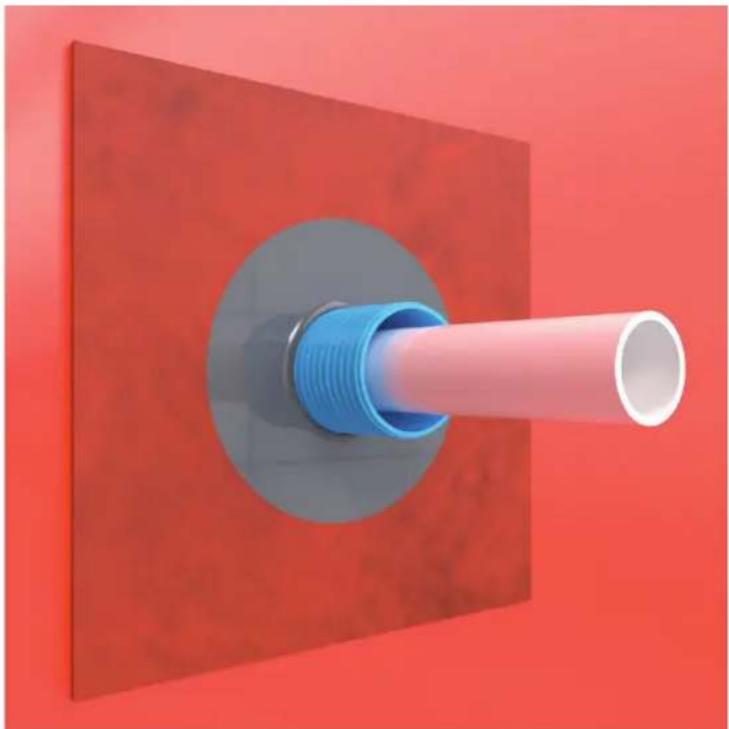

1. PUTKIEN LÄPIVIENNIT


Tiivistä kaikki putkien läpiviennit Biltema Putken läpivientivahvike. Varmista, että valitset oikean kokoiset kaivolaipat putkien läpimittojen mukaan. Biltema Putken läpivientivahvike asennetaan/liimataan paikoilleen Biltema Vedeneriste märkätiloihin. Tasoita huolellisesti mahdolliset rypyt ja ilmakuplat ja viimeistele levittämällä Biltema Vedeneriste märkätiloihin tiivistekalvon päälle.

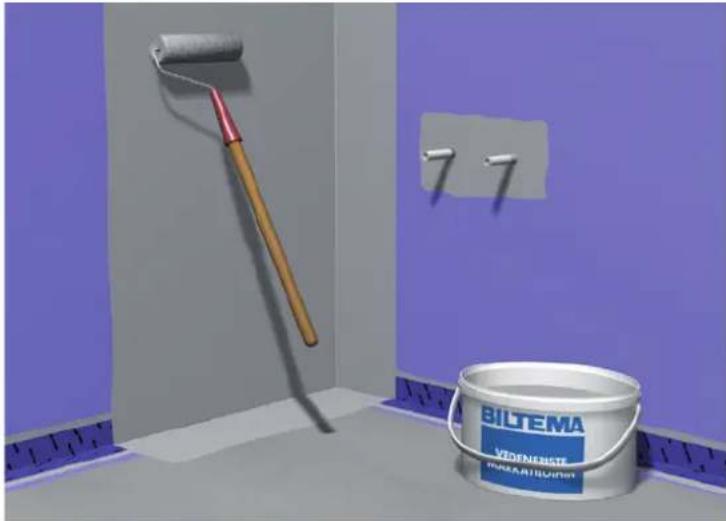

5. LEVITÄ VEDENERISTE

Levitä Biltema Vedeneriste märkätiloihin telalla kaikille seinille ja noin 200 mm lattian päälle. Anna kuivua noin tunti! Levitä toinen kerros samalla tavalla.

HUOM! Kokonaismenekin on oltava vähintään 1,0 kg/m². Anna kuivua kunnolla! Laatoituksen voi aloittaa 12 tunnin kuluttua. Kuivumisaika voi vaihdella lämpötilasta ja ilmankosteudesta riippuen.

LATTIA

HÖYRYNLÄPÄISEVYYS NOIN 1 900 000 S/M

1. VARMISTA JA PUHDISTA


Varmista, että alusta on BBV:n sääntöjen mukainen ennen Biltema R-Systemin asentamista. Puhdista ja imuroi pinta huolellisesti. Suosittelemme alustan pohjustamista Bilteman pohjusteella märkätiloihin ennen työn aloittamista.

HUOM! Tarkista, että lattiakaivo on asennettu oikein toimittajan ohjeiden mukaisesti.

1. LEVITÄ HÖYRYSULKU


Levitä Biltema Höyrysulku märkätiloihin koko lattialle. Anna kuivua noin 20 minuuttia tai kunnes pinta tuntuu kuivalta, eikä tartu kiinni koskettaessa. Levitä toinen kerros Biltema Höyrysulku märkätiloihin samalla tavalla.

HUOM! Kokonaismenekin on oltava vähintään 270 g/m². Huolehdi, ettet levitä Biltema Höyrysulku märkätiloihin tiivistettäviin putkiin tai lattiakaivon laipan päälle – nämä on pidettävä puhtaina!

1. VIEMÄRIN LÄPIVIENNIT


Tiivistä kaikki putkien läpiviennit Biltema Putken läpivientivahvike. Valitse oikean kokoinen kaivolaippa putken läpimitan mukaan. Kaivolaippa laitetaan paikoilleen Biltema Vedeneriste märkätiloihin. Tasoita huolellisesti mahdolliset rypyt ja ilmakuplat ja viimeistele levittämällä Biltema Vedeneriste märkätiloihin kaivolaipan päälle.

HUOM! Huolehdi, ettei putkeen mene Biltema Vedeneriste märkätiloihin. Kaivolaippa on tiivistettävä suoraan putkeen niin, ettei väliin jää "liimaa".

1. PURUS LATTIAKAIVO


Kaivolaipan asentaminen Purus-lattiakaivoon. Näiden ohjeiden mukaisesti käytä Purus-veistä kaivolaipan reiän leikkaamiseen. Aseta veitsen jalka kuvan osoittamalla tavalla.

Katso ohjeet Jafo-lattiakaivolle sivulta 63. Tarkemmat asennusohjeet lattiakaivoille (Purus ja Jafo) löytyvät sivuilta 61–64.

1. ASETA KAIVOLAIPPA


Poista paperi Biltema Kaivolaippa, yksipuolisella liimauksella, Keskusta ja asenna että tartuvuus menestyy ilman taita ja rakkuloita.

1. LEVITÄ VEDENERISTE


Peitä kaivolaippa Biltema Vedeneriste märkätiloihin.

1. LEVITÄ VEDENERISTE


Levitä Biltema Vedeneriste märkätiloihin koko lattiapinnalle ja anna kuivua noin 1 tunti (normaalissa huoneenlämmössä ja ilmankosteedessa). Kun ensimmäinen kerros on kuiva, levitä lattialle vielä toinen kerros Biltema Vedeneriste märkätiloihin.
HUOM! Kokonaismenekin on oltava vähintään 1,3 kg/m² (lattia). Laatoituksen voi normaalisti aloittaa 12 tunnin kuluttua.

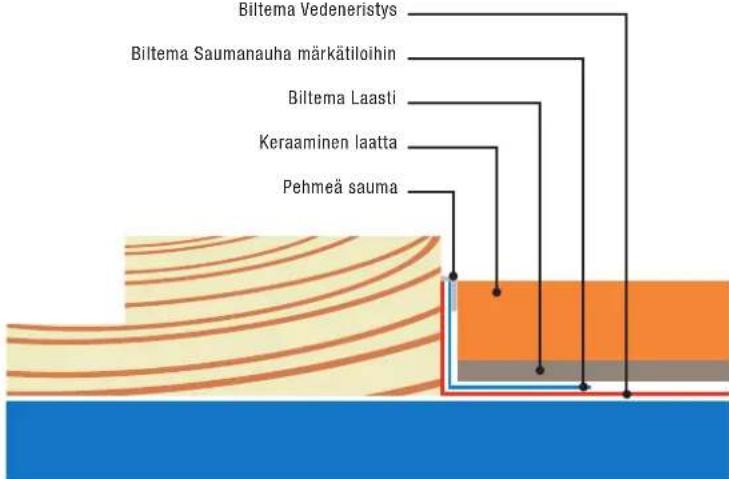

1. VEDENERISTYS KYNNYSTÄ VASTEN


Kynnykset tiivistetään nostamalla vedeneriste ja muut tiivisteaineet valmiin lattian tasolle. Jos lattiakynnystä ei ole, on käytettävä näkymätöntä kynnystä, jotta tiiviste- ja vesisulkukerros voidaan tehdä laatoituksen yhteydessä.

1. YHTEYS OVIAUKKO


Tiivistyksen on jatkuttava katkeamatta kynnyksen, karmin ja seinän välillä. Karmin tiivistäminen ulkopuolelta suojaa sen sisärakennetta. Karmi on asennettava ennen Bilteman vedeneristystä. Jos niin ei tehdä, asiasta on merkittävä poikkeamana Laatudokumenttiin.

LATTIAKAIVO

PURUS- JA JAFO-LATTIAKAIVON ASENNUS

1. PURUS-LATTIAKAIVO


Vaiheet 1–4 näytetään myös sivuilla 59–60 (vaiheet 4–7).

Kaivolaipan asentaminen Purus-lattiakaivoon. Näiden ohjeiden mukaisesti käytä Purus-veistä kaivolaipan reiän tekemiseen. Aseta veitsen jalka kuvan osoittamalla tavalla.

1. ASETA KAIVOLAIPPA


Poista paperi Biltema Kaivolaippa, yksipuolisella liimauksella, Keskusta ja asenna että tartuvuus menestyy ilman taita ja rakkuloita.

1. ASSENNUS VEDENERISTE


Peitä kaivolaippa Biltema Vedeneriste märkätiloihin.

1. ASSENNUS VEDENERISTE


Levitä Biltema Vedeneriste märkätiloihin koko lattiapinnalle ja anna kuivua noin 1 tunti (normaalissa huoneenlämmössä ja ilmankosteedessa). Kun ensimmäinen kerros on kuiva, levitä lattialle vielä toinen kerros Biltema Vedeneriste märkätiloihin.

HUOM! Kokonaismenekin on oltava vähintään 1,3 kg/m² (lattia). Laatoituksen voi normaalisti aloittaa 12 tunnin kuluttua.

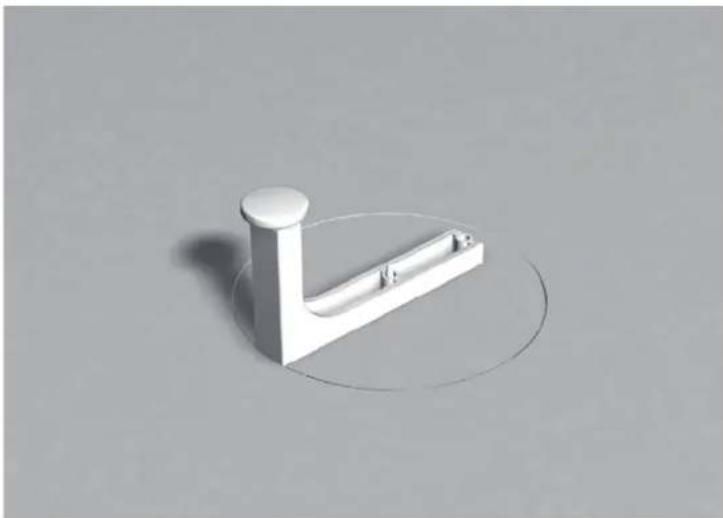

1. REIÄN


Kiinnitä Purus-veitsi valkoiseen piikkiin. Paina niin, että veitsi läpäisee kaivolaipan ja leikkaa pyörittämällä kokonainen ympyrä. Irrota veitsi ja veitsen jalka.

6. KIRISTYSRENGAS

Aseta sitten kiristysrengas yllä olevan kuvan osoittamalla tavalla. Käytä lattiakaivon kantta asennuksen tukena. Keskitä kanta lattiakaivon kannen päälle ja paina niin, että kiristysrengas asettuu paikoilleen. Ota sitten lattiakaivon kansi pois.

HUOM! Kaivolaippa vahingoittuu erittäin helposti, joten älä käytä minkäänlaisia työkaluja kiristysrenkaan asettamiseen.

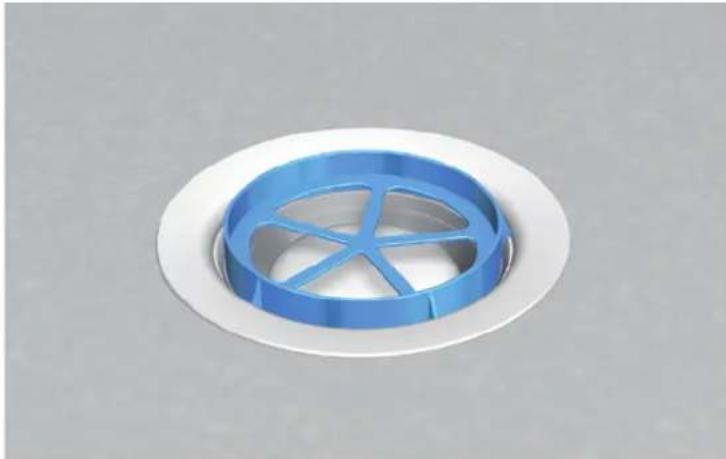

1. JAFO LATTIAKAIVO

Varmista, että lattiakaivo on asennettu oikein valmistajan ohjeiden mukasesti. Puhdista kaivo liasta ja varmista, että se on kiinnitetty kunolla. Irrota O- rengas lattiakaivon rungosta ja aseta Jafo-leikuumuotti paikolleen.

2. JAFO LATTIAKAIVO

Poista paperi Biltema Kaivolaippa, yksipuolisella liimauksella, Keskusta ja asenna että tartuvuus menestyy ilman taita ja rakkuloita.

3. LEVITÄ VEDENERISTE

Peitä kaivolaippa Biltema Vedeneriste märkätiloihin.

4. LEVITÄ VEDENERISTE

Levitä Biltema Vedeneriste märkätiloihin koko lattiapinnalle ja anna kuivua noin 1 tunti (normaalissa huoneenlämmössä ja ilmankostedessa). Kun ensimmäinen kerros on kuiva, levitä lattialle vielä toinen kerros Biltema Vedeneriste märkätiloihin.

HUOM! Kokonaismenekin on oltava vähintään 1,3 kg/m² (lattia). Laatoituksen voi normaalisti aloittaa 12 tunnin kuluttua.

5. REIÄN

Etsi leikkuumoutin reunat kokeilemalla käsin ja leikkaa leikkuumuotin sisäreunaa pitkin mattoveitsellä. Houm! Ole varovainen että kaivolaippa ei mene rikki. Ota sormet ja paina kaivolaippa kokonaan lattiakaivon pohjaan.

6. KIRISTYSRENGAS

Aseta kiristysrengas paikoilleen mukana tulevilla ruuveilla. Ruuvaa ruuvit käsin, El koneella (osat halkeavat helposti).

HUOM! Mukana tulevaa O-rengasta ei käytetä Biltema Kaivolaippa asennuksessa.

KAAKELI

1. MÄÄRITÄ SUORAT LINJAT


Varmista, että vedeneriste on kuivunut ja laitettu oikein ennen laatoitusta. Aloita piirtämällä pysty- ja vaakasuorat viivat keskelle seinää.

1. KIINNITÄ KAAKELIT


Kiinnitä sitten kaakelilaatat ensin kulmaan ja etene kulman sivuja pitkin kohti keskustaa. Seuraa tarkasti piirrettyjä linjoja.

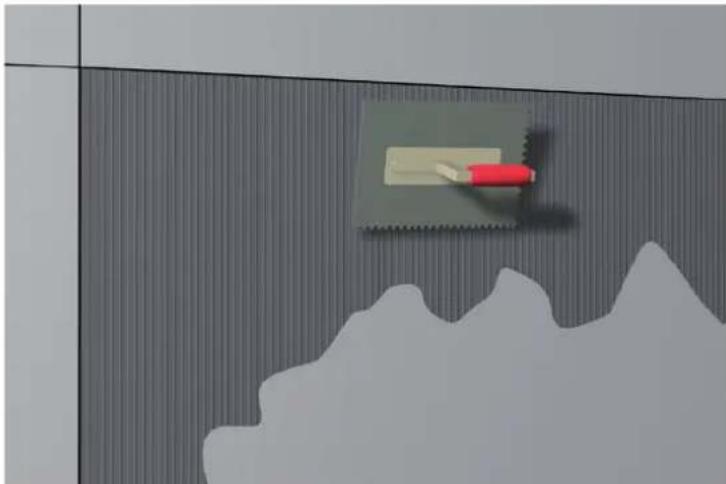

1. LEVITÄ KIINNITYSAINE


Levitä Biltema Laasti laastikammalla. Varmista, että käytät oikean kokoista kampaa. Kampaa keskeltä kohti kulmia.

1. RIITTÄVÄSTI KIINNITYSAINETTA


Tarkista säännöllisesti, että kiinnitysaine peittää laatan koko takasivun. Jos kiinnitysainetta ei ole kauttaaltaan laatan taustalla, pito on heikko, ja kaakelit voivat irrota ja pudota seinästä.

KLINKKERI

1. MÄÄRITÄ SUORAT LINJAT

Jaa lattia neljään yhtä suureen kohtisuoraan ruutuun. Tämä helpottaa laatoitusta.

2. LEVITÄ KIINNITYSAINE

Kampaa Biltema Laasti hammastetulla sivulla. Varmista, että käytät oikean kokoista kampaa. Kampaa keskeltä kohti kulmia.

3. KIINNITÄ LAATAT

Kiinnitä klinkkerilaatat ensin keskelle lattiaa ja etene kulmia kohti. Seuraa tarkasti kohtisuoria linjoja. Tarkista säännöllisesti, että kiinnitysaine peittää koko laatan takasivun.

SAUMAUS

1. ALOITA SAUMAUS

Puhdista kaakelit ja liitoskohdat kiinnitysainejäämistä ja muusta liasta, jotta ne eivät jää valmiisiin saumoihin. Jos laatoilla on voimakas imukyky, on suositeltavaa kostuttaa laatat puhtaalla vedellä ennen saumausta.

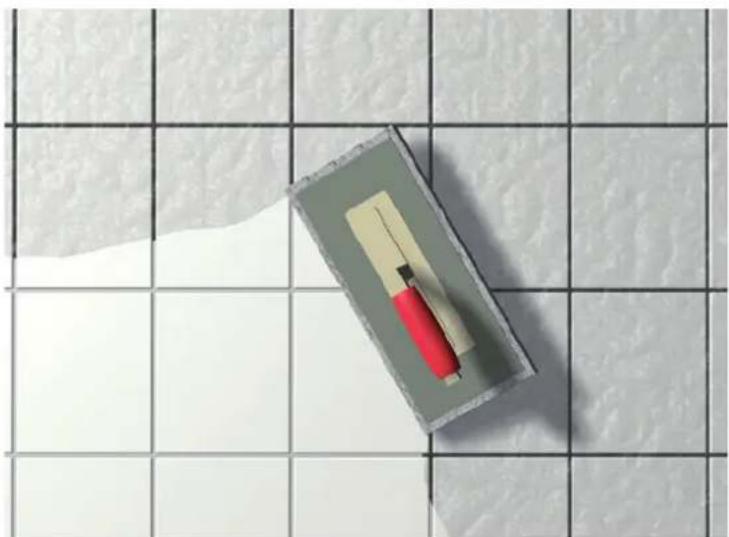

1. SAUMAUS


Valmista saumalaasti pakkauksen osoittaman sekoitus-suhteen mukaan. Levitä laasti kumi- tai saumauslastalla. Työskentele viistosti laattojen päältä ja huolehdi, että saumat täyttyvät. Älä levitä laastia liian suurelle alueelle, jotta ehdit puhdistaa laatat ennen sen kuivumista.

1. PUHDISTUS


Saumauksen jälkeen aloita puhdistaminen heti, kun sau-mauslaasti on asettunut. Käytä puhdistuslastaa tai -sientä ja muista vaihtaa pesuvesi muutaman kerran poistaaksesi mah-dolliset laastijäämät. Työskentele viistosti saumojen päältä (kuvan osoittamalla tavalla).

1. VIIMEISTELE SAUMAUS


Huolehdi, että puhdistat laatat kaikista laastijäämistä ennen työn lopettamista. Mitä tehokkaammin puhdistat, sitä parempi lopputulos.

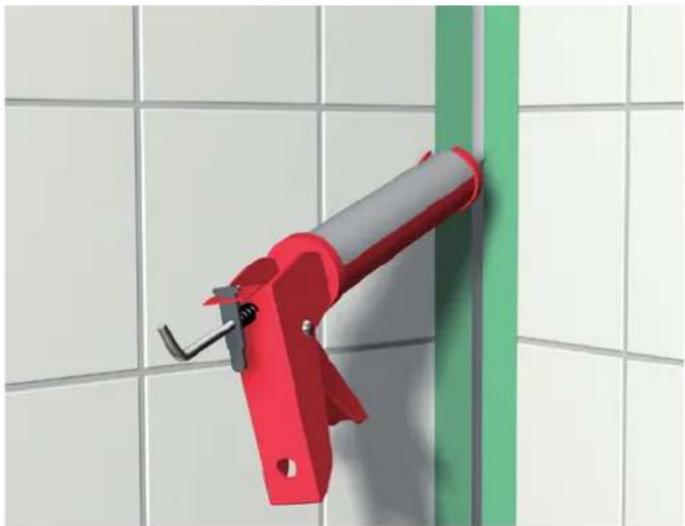

5. PEHMEÄT SAUMAT

Helpottaaksesi silikonin levittämistä ja varmistaaksesi siistin saumauksen, voit laittaa maalarinteippiä kulmaan. Tasoita sauna "silifixillä". Voit helpottaa pehmeän sau-man muotoilemista suihkuttamalla vettä suihkupullolla. Silikonia on käytettävä rakenteellisista syistä vain niissä paikoissa, joissa laatat kutistuvat/laajenevat lämmön johdosta.

Silikonia on käytettävä tavallisesti muun muassa:

• Kulmissa, joissa molempien sivujen alusta on betonia, joka on valettu vuoden sisällä ennen laatoitusta.
• Uudiskohteissa, joissa alustan liikkuminen on todennäköistä. Esimerkiksi seinien kulmat, joissa levyrakenne kohtaa betoniseinän tai levyrakenne kohtaa levyrakenteen.
• Siirryttäessä seinämateriaalista toiseen, kuten ovien rungot, oven- ja ikkunankarmit ja kynnykset.
• Katon ja seinän välisissä kulmissa.

KORJAUKSET

PAIKKAKORJAUKSET - LAATAN VAIHTO

Usein erotellaan pintakerroksen korjaukset (laatan/laattojen vaihto) ja vedeneristeeseen liittyvät korjaukset (kun vedeneriste on vahingoittunut tai se on purettava). Korjaukset, kuten yksittäisten laattojen vaihto, voi olla mahdollista tiivistekerroksessa.

HUOM! Korjaaminen voi olla mahdollista tapauksesta riippuen. Ota aina ensin yhteyttä meihin ennen korjaamista. Lähetä sähköpostia: [e-mail]

1. POISTA


Jyrsi tai raaputa saumausaine pois vahingoittuneen laatan ympäriitä. Ole tarkkana, ettet vahingoita tiivistekerrosta!

1. LEIKKAA LAATTA


Leikkaa laatta osiin (katso myös kuva 3) esimerkiksi viistosti kulmasta toiseen. Useampi osa helpottaa työskentelyä, mutta varo, ettet leikkaa laatan paksuutta syvemmälle.

1. IRROTA LAATTA


Irrota laatan osat taltalla. Jotta tiivistekerros ei vahingoittuisi, pidä talttaa alustan myötäisesti niin hyvin kuin mahdollista!

1. PUHDISTA


Puhdista alusta ja reunat Liimamassasta ja saumausainejää-mistä. Tarkista että vedeneristys on kokonainen ja että pintä ei ole rikki.

5. ASSENNUS VEDENERISTE

Jos vedeneriste on ehjä käytä Biltema Vedeneriste märki-loihin yhden kerran pinnan päällä.(Levitä harjalla) Jos vedeneriste on rikki voi olla niin että oseampia laattoja on pakko poistaa. Muista massa määrä vähintään 35mm päällekkäin. Vedeneristyskerroksen levittäminen uudelleen: käytä työoh-jetta kuva 1 sivulla 57 ja kuva 5 sivulla 58.

6. KIINNITÄ UUSI LAATTA

Uusi laata kiinnitetään Biltema Laastilla.

HOITO-OHJEET

Keraamisten seinäpäällysteiden hoito-ohjeita voi pyytää Byggkeramikrådetilta digitaalisessa ja painetussa muodossa. Hoito-ohjeet ovat nähtävissä myös Byggkeramikhandboken-oppaassa osoitteessa www.bkr.se.

LAADUNVALVONTA

BKR:n valtuuttaman urakoitsijan on annettava sääntöjen Liitteen A mukaiset laatuasiakirjat, ja märkätilasta vastaavan työnjohtajan on allekirjoitettava ne. Se on luovutettava yhdessä tämän hyväksytyn vedeneristysjärjestelmän käyttöohjeen kanssa asiakkaalle ja käyttäjälle/asukkaalle työn valmistuttua. Byggkeramikrådetin hyväksymää vedeneristysjärjestelmää koskevien laatuasiakirjojen ja käyttöohjeiden kopiot arkistoidaan omaa kirjanpitoa varten ja esitetään tarvittaessa laadunarvioinnin yhteydessä.

OTA MEIHIN YHTEYTTÄ

Puh./Tel.: [phone]

[e-mail]

www.biltema.fi

BILTEMA VÅDRUMSSYSTEM-R MONTERINGSVEJLEDNING
