Tuotetyyppi	Sisäänrakennettu sähköuuni
Merkki	Vestfrost
Malli	VBO 1160 XN
Energialuokka	A
Energiankulutus (perinteinen)	0.87 kWh/sykli
Energiankulutus (puhallinkäyttö)	0.79 kWh/sykli
Onteloiden lukumäärä	1
Uunin tilavuus	69 L
Paino	31.0 kg
Lämmönlähde	Sähkö
Uunin toiminnot	Sulatus, Turbo, Staattinen, Puhallin, Grilli, Grilli+Puhallin
Ohjaustyyppi	Nupit + Digitaaliajastin
Ajastimen toiminnot	Minuuttimuistutus, Puoliautomaattinen (kypsennysaika ja valmistumisaika), Täysautomaattinen
Mukana tulevat lisävarusteet	EasyFix lankateline, syvä tarjotin, matala tarjotin, lankaverkko, jatkettavat kiskot (valinnainen)
Lapsilukko	Kyllä, mekaaninen ovessa
Uunin valo	Kyllä, vaihdettava (230 V, 15-25 W, E14, 300°C kestävä)
Puhdistus	Manuaalinen puhdistus miedoilla pesuaineilla; vältä hankaavia puhdistusaineita
Asennusmitat (LxKxS)	Min. 557x595x575 mm; Syvennys: 560-580x600x590 mm (säädettävä)
Virtalähde	220-240 V, H05VV-F-kaapeli, maadoitettava
Standardien noudattaminen	EN 60350-1, CE

Usein kysytyt kysymykset - VBO 1160 XN VESTFROST

Miten asetan ajan uunin ajastimeen?

Kun laite on kytketty sähköön, symboli 'A' ja '00:00' vilkkuvat. Paina MODE 2 sekunnin ajan avataksesi näppäimistön lukituksen. Keskellä oleva piste vilkkuu. Käytä + ja - -näppäimiä ajan säätämiseen.

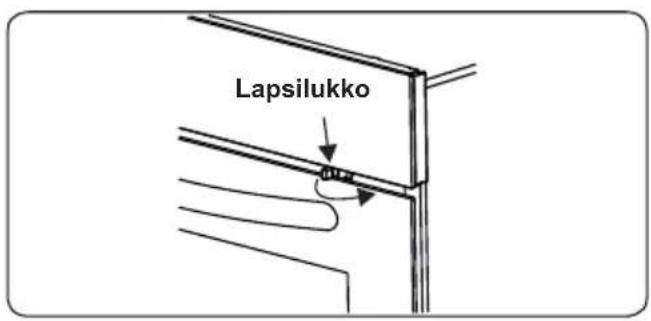

Mikä on lapsilukko ja miten sitä käytetään?

Lapsilukko on uunin ovessa oleva mekaaninen turvalaite. Avaa nostamalla lukko ja työntämällä se oikealle, vedä sitten ovea kahvasta. Sulje työntämällä ovea kevyesti. Tämä estää lapsia avaamasta uunia.

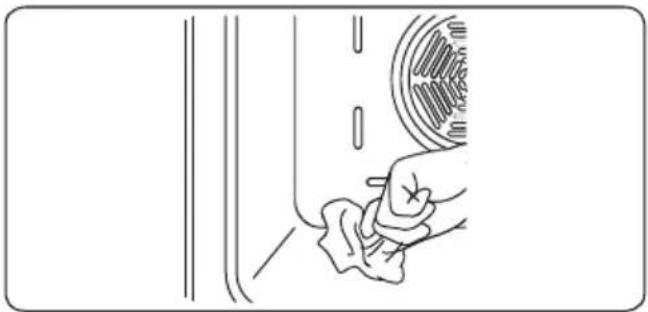

Miten puhdistan uunin sisäosan?

Anna uunin jäähtyä. Käytä pehmeää liinaa, joka on kostutettu saippuavedellä. Pyyhi, huuhtele sitten märällä liinalla ja kuivaa. Vältä hankaavia puhdistusaineita. Pinttyneille tahroille käytä emalipinnoille sopivaa nestemäistä puhdistusainetta.

Uuni ei kuumene. Mitä minun tulisi tarkistaa?

Tarkista, että uuni on kytketty pistorasiaan ja päävirta on päällä. Varmista, että termostaattinuppi on asetettu lämpötilaan ja toimintonuppi on kypsennystilassa. Tarkista myös, onko ovi täysin kiinni.

Voinko käyttää alumiinifoliota uunissa?

Ei. Älä vuoraa uunia alumiinifoliolla, koska se voi aiheuttaa ylikuumenemista ja vahingoittaa laitetta. Älä myöskään aseta astioita suoraan uunin pohjalle.

Miten vaihdan uunin valon?

Kytke laite pois päältä ja anna sen jäähtyä. Irrota lasilinssi, poista sitten vanha polttimo. Vaihda uuteen polttimoon, jonka tiedot ovat 230 V, 15-25 W, E14, 300°C kestävä. Kiinnitä linssi takaisin.

Miksi uunin oven lasissa on kondenssivettä?

Kondenssivesi on normaalia kypsennyksen aikana. Avaa uunin ovi grillausasentoon 20 sekunnin ajaksi, jotta vesi tippuu keräimeen. Pyyhi oven sisäpuoli säännöllisesti kuivalla pyyhkeellä.

Miten käytän sulatustoimintoa?

Käännä toimintonuppi sulatussymboliin (puhallin neliön sisällä). Aseta pakastettu ruoka hyllylle kolmanteen lokeroon alhaalta lukien. Aseta uunipelti alle keräämään sulamisvesi. Tämä toiminto sulattaa vain, ei kypsennä.

Mitkä ovat vähimmäisasennusmitat?

Laite on asennettava työtasoon, jonka vähimmäiskorkeus on 557 mm, leveys 595 mm, syvyys 575 mm. Ympäröivien huonekalujen on kestettävä yli 100 °C lämpötiloja. Älä asenna astianpesukoneen tai jääkaapin yläpuolelle.

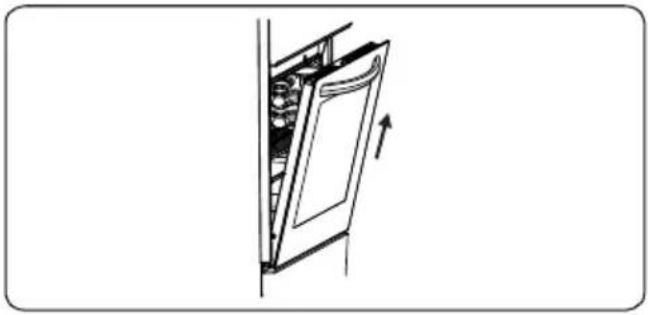

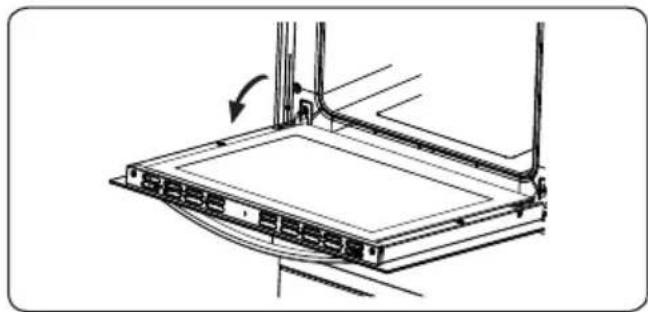

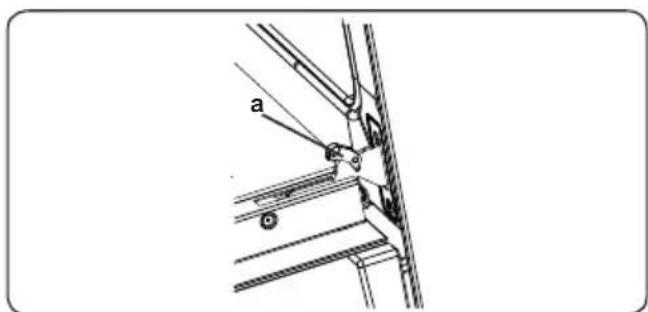

Miten irrotan uunin oven puhdistusta varten?

Avaa ovi kokonaan. Käytä ruuvimeisseliä avataksesi lukituskielen jokaisessa saranassa pääteasentoon. Sulje ovi lähes kokonaan, nosta ja vedä sitä kohti itseäsi. Asenna takaisin päinvastaisessa järjestyksessä.

KÄYTTÖOHJE VBO 1160 XN VESTFROST

FI Kalusteuuni / Käyttöopas

Kiitos, että valitsit tämän tuotteen.

Tämä käyttöopas sisältää tärkeitä turvallisuustietoja sekä laitteen käyttö- ja huolto-ohjeet. Lue tämä opas huolellisesti ennen laitteen käyttöä, ja säilytä se myöhempää käyttöä varten.

Kuva Tyyppi Merkitys
	VAROITUS Vakavan vamman tai kuoleman vaara
	SÄHKÖISKUN VAARA Korkean jännitteen vaara
	TULIPALO Varoitus: tulipal on vaara / herkästi syttyviä materiaaleja
	HUOMIO Henkilö- tai omaisuusvahinkojen vaara
	TÄRKEÄÄ / HUOMAUTUS Laitteen oikea käyttö

SISÄLTÖ

1.TURVAOHJEET....4
1.1 Yleiset turvaohjeet....4
1.2 Asennusta koskevat varoitukset....6
1.3 Käytön aikana....7
1.4 Puhdistuksen ja huollon aikana....8
2.ASENNUS JA KÄYTÖN VALMISTELU....10
2.1 Ohjeet asentajalle....10
2.2 Uunin asentaminen....10
2.3 Sähkökytkentä ja turvallisuus 11
3.TUOTTEEN OMINAISUUDET....13
4.TUOTTEEN KÄYTTÖ....14
4.1 Uunin ohjaimet....14
4.2 Kypsennystaulukko....15

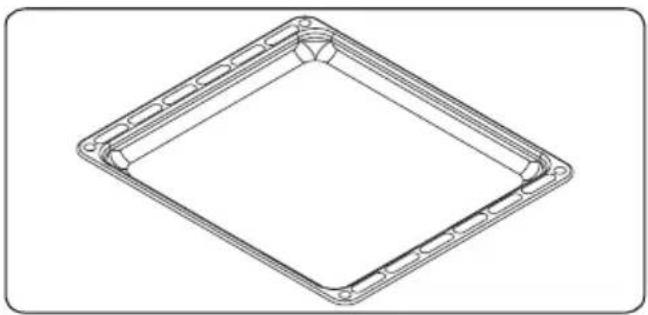

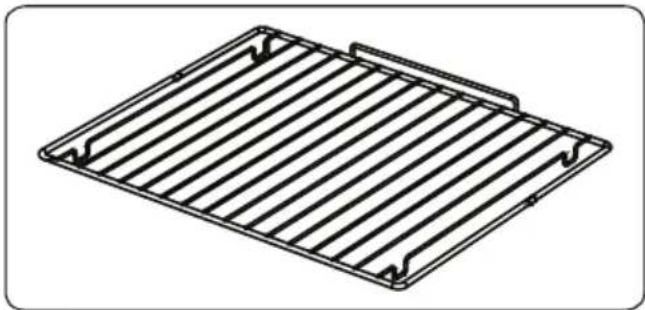

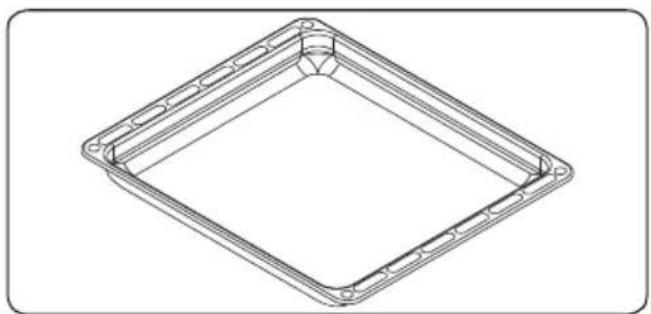

4.3 Lisävarusteet 17
5.PUHDISTUS JA HUOLTO....19
5.1 Puhdistus 19
5.2 Huolto 20
6.VIANETSINTÄ JA KULJETUS....21
6.1 Vianetsintä 21
6.2 Kuljetus 21
7.TEKNISET TIEDOT 22
7.1 Energian kulutusta koskevat tiedot....22
8. ENERGIANSAASTÖNEUVOJA 23
8.1 Kalusteuuni 23

1. TURVAOHJEET

• Lue kaikki ohjeet huolellisesti ennen laitteen käyttöä ja säilytä niitä sellaisessa paikassa, josta löydät ne helposti aina tarvittaessa.
• Tämä opas on laadittu useita malleja varten, joten sinun laitteessasi ei välttämättä ole kaikkia siinä mainittuja ominaisuuksia. Tästä syystä opasta lukiessa tulee kiinnittää erityistä huomiota kunkin ohjeen yhteydessä esitettäviin kuviiin.

1.1 YLEISET TURVAOHJEET

- Tätä laitetta saavat käyttää 8-vuotiaat ja tätä vanhemmat lapset sekä henkilöt, joilla on rajoittuneet fyysiset, sensoriset tai mentaaliset kyvyt tai joilta puuttuu tarvittava kokemus tieto, jos he toimivat valvonnan alaisena tai heidät on perehdytetty laitteen turvalliseen käyttöön ja he ymmärtävät sen käytöstä mahdollisesti aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

⚠️VAROITUS: Tämä laite ja sen ulkopinnat ja osat kuumenevat käytön aikana. Huolehdi, ettet vahingossa koske laitteen keittoalueita. Pidä alle 8-vuotiaat lapset poissa laitteen läheltä, jollet valvo heidän toimiaan koko ajan.

⚠️! VAROITUS: Tulipalon vaara: Älä säilytä esineitä keittotason päällä.

⚠️! VARIOITUS: Jos keittotason pinnassa on halkeama, sammuta laite välittömästi sähköiskun välttämiseksi.

- Älä käytä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.

• Laite kuumenee käytön aikana. Huolehdi, ettet vahingossa koske uunin sisäosiin uunin ollessa kuuma.
• Laitteen kahvat voivat kuumentua hieman käytön aloittamisen jälkeen.
• Älä puhdista uunin luukun sisäpintaa tai uunin muita pintoja karkeilla ja/tai hankaavilla puhdistusaineilla tai -välineillä. Ne voivat naarmuttaa pintoja, mistä voi seurata lasioven hajoaminen ja/tai pintojen vahingoittuminen.
• Älä puhdista laitetta höyrypuhdistimella.

⚠️! VAROITUS: Sähköiskun välttämiseksi varmista, että laite on kytketty pois päältä ennen kuin vaihdat siihen kuuluvia lamppuja.

⚠️HUOMIO: Kosketettavissa olevat osat voivat kuumentua keittämisen tai paistamisen aikana. Pidä pienet lapset etäällä laitteesta, kun sitä käytetään.

• Tämä laite on valmistettu kaikkien paikallisten ja kansainvälisten turvallisuusmääräyksien ja niihin perustuvien standardien mukaisella tavalla.
• Laitetta saa huoltaa ja korjata vain valtuutettu sähköasentaja. Muiden kuin valtuutettujen sähköasentajien suorittamat asennus- ja korjaustyöt voivat aiheuttaa vaaratilanteita. Älä muuta laitteen teknisiä ominaisuuksia millään tavalla. Väärät keittotason suojat voivat aiheuttaa onnettomuuksia.
• Ennen kytkentöjen suorittamista varmista, että asennuspaikan yhteydet (kaasun soveltuvuus ja paine tai sähkövirran jännite ja taajuus) ovat yhteensopivat laitteen kanssa. Kytkettäviä yhteyksiä koskevat tekniset tiedot löydät laitteen etiketistä.

⚠️HUOMIO: Tämä laite on suunniteltu ainoastaan ruoanlaittoon. Se on tarkoitettu yksinomaan sisätiloissa tapahtuvaan kotitalouskäyttöön. Laitetta ei

saa käyttää mihinkään muihin tarkoituksiin, kuten kaupallisiin tarkoituksiin tai huoneen lämmittämiseen.

• Älä käytä uunin luukun kahvoja laitteen nostamiseen tai siirtämiseen.
• Käyttäjien turvallisuus on varmistettu kaikin mahdollisin keinoin. Koska lasinen keittotaso voi hajota, se ei saa naarmuuntua puhdistuksen aikana. Älä anna keittoastioiden tai muiden esineiden pudota lasipinnalle tai iskeytyä sitä vasten.
• Varmista, ettei virtajohto vaurioidu tai takerru kiinni asennuksen aikana. Jos virtajohto vaurioituu, se on vaihdettava uuteen valmistajan, valtuutetun huoltoliikkeen tai asianmukaisen koulutuksen omaavan sähköasentajan toimesta.
• Älä anna lasten kiivetä uunin luukun päälle tai istua sen päällä sen ollessa auki.
• Pidä lapset ja eläimet poissa laitteen luota.

1.2 ASENNUSTA KOSKEVAT VAROITUKSET

• Älä käytä laitetta ennen kuin asennus on suoritettu loppuun.
• Laitteen saa asentaa vain valtuutettu sähköasentaja. Laitteen valmistaja ei ole vastuussa mistään epäpätevien henkilöiden suorittamasta virheellisestä sijoittamisesta tai asennuksesta johtuvista vahingoista.
• Kun purat laitteen pakkauksesta, varmista, ettei se ole vahingoittunut kuljetuksen aikana. Jos huomaat vikoja tai vaurioita, älä käytä laitetta vaan ota heti yhteys valtuutettuun huoltoliikkeeseen. Pakkausmateriaalit (nailon, niitit, Styrofoam jne.) voivat olla vahingollisia lapsille, ja ne tulee kerätä ja hävittää välittömästi.
• Suojaa laitteesi haitallisilta sääolosuhteilta.

Suojaa laite suoralta auringonpaisteelta, sateelta, lumisateelta, pölyltä ja liialliselta kosteudelta.

• Laitteen vieressä sijaitsevien materiaalien (esim. kaapit) on kestettävä vähintään 100 °C:n lämpötilaa.
• Ylikuumenemisvaaran vuoksi laitetta ei saa asentaa oven taakse / ovella suljettavaan kaappiin.

1.3 KÄYTÖN AIKANA

• Kun kytket uunin päälle ensimmäistä kertaa, saatat huomata oudon hajun. Tämä on täysin normaalia. Haju johtuu uunivastusten eristysmateriaaleista. Ennen kuin kypsennät ruokaa uunissa ensimmäistä kertaa, suosittelemme, että kuumennat sitä tyhjänä täydellä teholla 45 minuutin ajan. Varmista, että uunia ympäröivässä tilassa on riittävä ilmanvaihto.

- Ole varovainen, kun avaa uunin luukkua käytön aikana tai sen jälkeen. Uunista ulos pääsevä höyry voi aiheuttaa palovammoja.

- Älä aseta syttyviä tai paloherkkiä materiaaleja laitteen lähelle sen ollessa käytössä.

- Käytä aina uunikintaita/patalappuja, kun asetat keittoastioita tai ruokaa uuniin tai otat niitä uunista pois.

- Uunia ei saa missään olosuhteissa vuorata alumiinifoliolla, sillä seurauksena voi olla ylikuumeneminen.

- Älä aseta astioita tai uunipeltejä suoraan uunin pohjan päälle kypsennyksen aikana. Pohja kuumenee erittäin voimakkaasti ja tuote voi vaurioitua.

Älä poistu laitteen luota, jos paistat tai keität mäistä tai kiinteää öljyä tai rasvaa. Lämpötilan a erittäin kuuma, öljy tai rasva voi syttyäaan. Älä koskaan yritä sammuttaa palavaa öljyä

vedellä, vaan kytke laite pois päältä ja peitä sitten palavan öljyn sisältävä keittoastia kannella tai sammutuspeitteellä

• Jos et aio käyttää laitetta pitkään aikaan, käännä laitteen virtakytkin pois päältä.
• Varmista, että laitteen ohjausnupit ovat aina "0" (stop) -asennossa, kun laitetta ei käytetä.
• Kun vedät uunipeltejä ulos, ne kallistuvat alaspäin. Varo kaatamasta kuumia ruokia lattialle, kun otat niitä uunista.
• Älä laske mitään uunin luukun päälle sen ollessa auki. Tämä voisi vahingoittaa luukkua tai saattaa laitteen epätasapainoon.
• Älä jätä pyyhkeitä, tiskirättejä tai vaatteita roikkumaan laitteen kahvoista tai sen muista osista.

1.4 PUHDISTUKSEN JA HUOLLON AIKANA

• Varmista, että laite on kytketty pois päältä ennen kuin aloitat puhdistus- tai huoltotoimenpiteitä.
• Älä irrota ohjausnuppeja, kun puhdistat laitteen ohjauspaneelia.
• Jotta laitteesi toimisi tehokkaalla ja turvallisella tavalla, suosittelemme, että vaihdat siihen vain alkuperäisiä varaosia. Jos tarvitset varaosia, ota yhteys valtuutettuun huoltoliikkeeseen.

EU-vaatimustenmukaisuusvakuutus

CE Tuotteemme ovat yhteensopivia EU:n tuotedirektiivien, päätösten ja säädösten kanssa, sekä niissä listattujen standardien kanssa.

Tämä laite on suunniteltu ainoastaan kotona tapahtuvaan ruoanlaittoon. Kaikki muu käyttö (esimerkiksi laitteen käyttö huonetilan lämmittämiseen)

on vaarallista ja kiellettyä.

Laitteen käyttöohjeet on laadittu useaa eri laitemallia varten. Saatat huomata käyttöohjeita, jotka eivät ole yhteensopivia sinun mallisi ominaisuuksien kanssa.

2. ASENNUS JA KÄYTÖN VALMISTELU

VAROITUS: Laitteen saa asentaa ainoastaan valtuutettu huoltohenkilö tai koulutettu sähköasentaja. Asennus on suoritettava tämän oppaan ohjeiden ja voimassa olevien paikallisten määräysten mukaisesti.

• Väärin suoritettu asennus voi aiheuttaa haittoja ja vahinkoja. Laitteen valmistaja ei ole millään tavoin vastuussa tällaisista haitoista ja vahingoista, eivätkä ne kuulu tuotetakuun piiriin.
• Ennen kuin aloitat asennuksen, varmista, että asennuspaikan yhteydet (sähkövirran jännite ja taajuus) ovat yhteensopivat laitteen vaatimusten kanssa. Laitteeseen kytkettävien yhteyksien tekniset tiedot löydät tuotteen etiketistä.
• Asennus on suoritettava kaikkien asennuspaikassa voimassa olevien lakien, asetusten ja määräysten mukaisella tavalla (turvallisuusmääräykset, kierrätystä koskevat määräykset jne.).

2.1 OHJEET ASENTAJALLE

Yleiset ohjeet

- Kun olet poistanut laitteen ja sen mukana toimitettavat lisävarusteet tuotepakkauksesta, varmista, ettei

laite ole vahingoittunut. Jos epäilet, että laite on vahingoittunut, älä ota sitä käyttöön, vaan ota välittömästi yhteys valtuutettuun huoltohenkilöön tai koulutettuun sähköasentajaan.

• Varmista, ettei laitteen asennuspaikan lähellä ole mitään syttyviä materiaaleja, kuten verhoja, öljyä, kangasta tai muita paloherkkiä materiaaleja.
• Laitteen vieressä sijaitsevien kalusteiden ja pöytätasojen on kestettävä yli 100 °C:n lämpötiloja.
• Laitetta ei tule asentaa tiskikoneen, jääkaapin, pakastimen, pyykkikoneen tai kuivausrummun päälle.

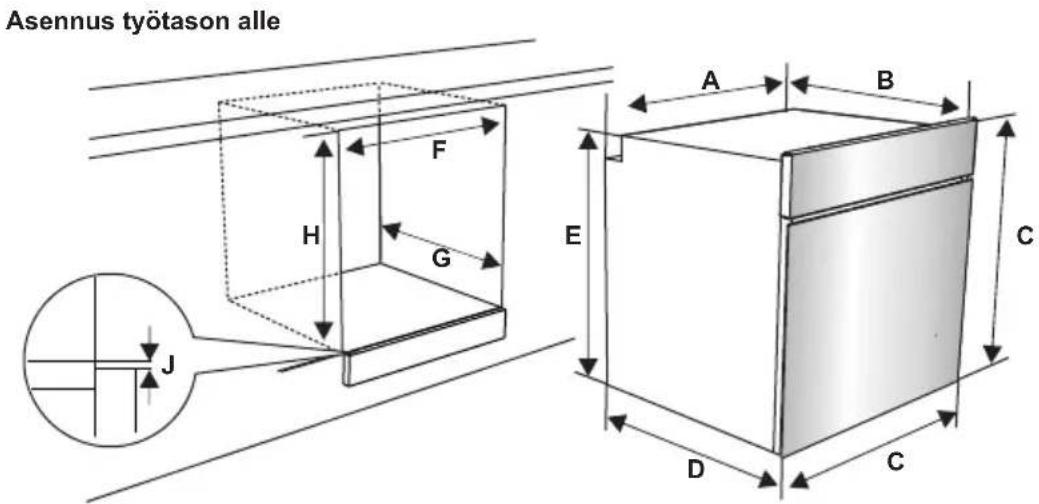

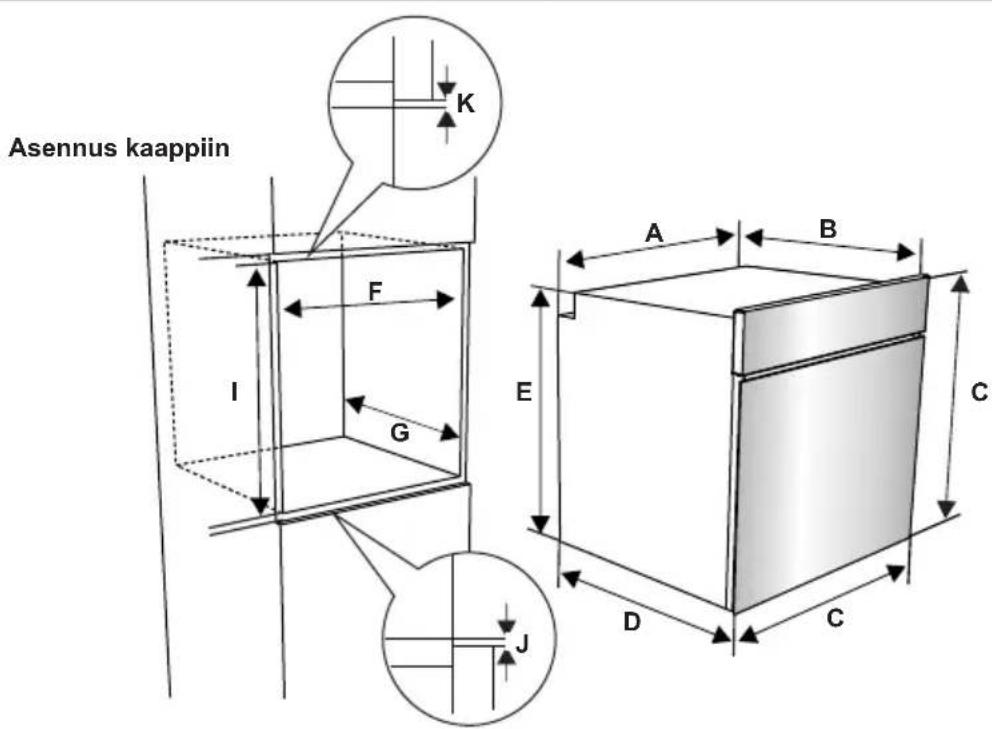

2.2 UUNIN ASENTAMINEN

Laitteen mukana toimitetaan asennussarja, ja se voidaan asentaa mittavaatimukset täyttävän työtason alle. Alla on esitetty liesien ja uunien asennukselle asetetut mittavaatimukset.

A (mm) 557	minimi/maksimi F (mm)	560/580
B (mm) 550 min. G (mm) 555
C (mm) 595 min. H/I (mm) 600/590
D (mm) 575 min. J/K (mm) 5/10
E (mm) 574

Kun olet tehnyt tarvittavat sähköliitännät, työnnä uuni kaapin sisään. Avaa uunin luukku ja laita 2 ruuvia uunin rungossa oleviin aukkoihin. Kun uunin runko koskettaa kalusteen puupintaa, kiristä ruuvit.

VAROITUS: Laitteen sähkökytkentä on toteutettava valtuutetun huoltohenkilön tai pätevän

sähköasentajan toimesta tämän oppaan ohjeiden ja voimassa olevien paikallisten määräysten mukaisesti.

VAROITUS: LAITE ON MAADOITETTAVA.

- Ennen laitteen kytkemistä sähkönsyöttöön on tarkastettava, että laitteen nimellisjännite (painettu laitteen tunnistekilpeen) vastaa käytettävän sähköverkon jännitettä ja että sähköverkon johdotus on riittävän tehokas laitteen nimellistehoa varten (merkintä laitteen tunnistekilvessä).

- Varmista, että asentamisen aikana käytetään eristettyjä johtoja. Virheellinen kytkentä voi vaurioittaa laitetta. Jos sähköjohto on vaurioitunut ja se täytyy vaihtaa, sen saa tehdä vain valtuutettu henkilö.

- Älä käytä sovittimia, monipistorasioita tai jatkojohtoja.

- Sähköjohto on pidettävä etäällä laitteen kuumista osista, ja sitä ei saa taivuttaa eikä puristaa. Muutoin johto voi vaurioitua ja aiheuttaa oikosulun.

- Jos laitetta ei kytketä sähköverkkoon pistokkeella, on käytettävä vikavirtasuojaa (jonka kontaktiväli on vähintään 3 mm), jotta turvamääräykset täyttyvät.

- Laitteelle soveltuva tehonsyöttö on 220–240 V\~ Jos käyttöpaikassa on jokin muu syöttöjännite, ota yhteys valtuutettuun huoltohenkilöön tai pätevään sähköasentajaan.

- Laitteen oman virtajohdon (H05VV-F) on ulotuttava laitteeseen myös siinä tapauksessa, että laite asetetaan kaapin etuosaan.

- Varmista, että kaikki kytkennät on kiristetty tiukasti.

- Kiinnitä sähköjohto vedonpoistimeen ja sulje kansi.

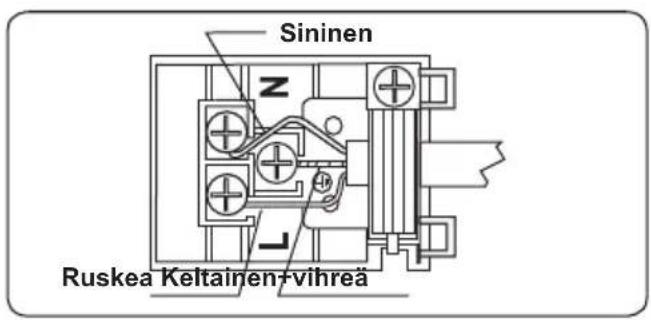

- Liitäntäkotelon kytkentä sijaitsee liitäntäkotelon päällä.

3. TUOTTEEN OMINAISUUDET

Tärkeää: Mallikohtaisissa ominaisuuksissa on eroja, ja hankkimasi tuote ei välttämättä näytä samalta kuin alla olevissa kuvissa oleva tuote.

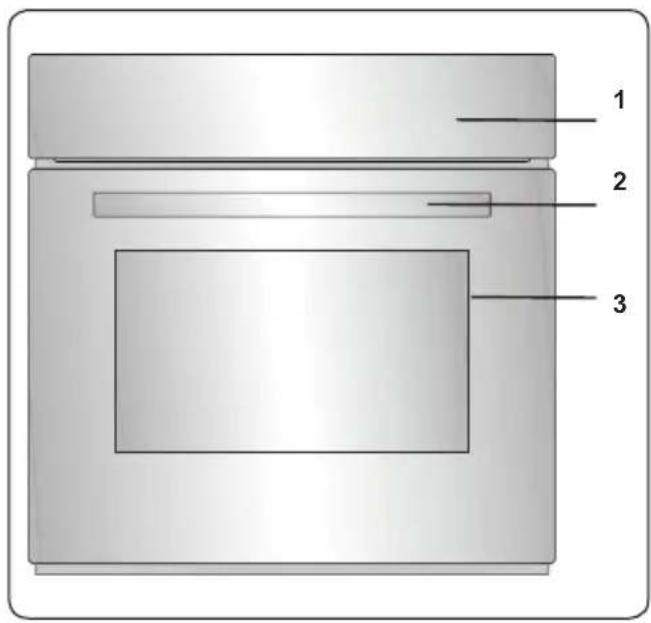

Osat

1. Ohjauspaneeli
2. Uunin luukun kahva
3. Uunin luukku

Ohjauspaneeli

1. Ajastin
2. Uunin toimintonuppi
3. Uunin lämpötilanupp

4. TUOTTEEN KÄYTTÖ

4.1 UUNIN OHJAIMET

Uunin toimintonuppi

Käännä nuppi haluamaasi kypsennystoimintoa vastaavan symbolin kohdalle. Lisätietoja kypsennystoiminnoista löydät kohdasta “Uunin toiminnot”.

Uunin lämpötilanuppi

Kun olet valinnut haluamasi kypsennystoiminnon, valitse tällä nupilla haluamasi lämpötila. Uunin lämmönsäätimen merkkivalo syttyy aina, kun lämmönsäädin on kytkeytynyt päälle ja lämmittää uunia haluttuun lämpötilaan tai ylläpitää sitä.

Uunin toiminnot

* Mallikohtaisista eroista johtuen hankkimasi uunin toiminnot saattavat erota alla kuvatuista toiminnoista.

Abstract geometric symbol resembling a three-blade propeller or fan inside a dark square frame (no text or symbols)

Sulatus: Uunin merkkivalot ja puhallin kytkeytyvät päälle. Kun sulatat ruokaa, käytä uunin kolmanneksi alimpia kannattimia. Sulatettavan ruoan alle

kannattaa asettaa uunipelti, johon sulavasta jäästä valuva vesi tippuu. Tämä toiminto ei kypsennä tai paista ruokaasi vaan ainoastaan nopeuttaa sen sulamista.

Turbotoiminto: Lämmönsäädin ja merkkivalot kytkeytyvät päälle ja uunin rengasvastus ja puhallin alkavat toimimaan.

Turbotoiminto jakaa lämpöä tasaisesti kaikkialle uuniin, minkä ansiosta ruoka kypssyy tasaisesti kaikilla uunin tasoilla. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

Tasalämpö: Uunin lämmönsäädin ja merkkivalot kytkeytyvät päälle, ja uunin ala- ja ylävastukset alkavat lämmittämään uunia. Tasalämpö kuumentaa koko uunin

tehokkaasti, ja kypsentää ruoan tasaisesti. Tämä toiminto sopii täydellisesti esimerkiksi leivonnaisten, kakkujen, itse leivotun pastan, lasagnen tai pitsojen kypsentämiseen tai paistamiseen. Tätä

toimintoa käytettäessä uunia kannattaa esilämmittää 10 minuutin ajan, ja sen sisään kannattaa asettaa vain yksi pelti/ritilä kerrallaan.

Lämmönsäädin ja merkkivalot kytkeytyvät päälle, uunin ala- ja ylävastukset alkavat lämmittämään uunia ja uunin puhallin

kytkeytyy päälle. Tämä toiminto sopii etenkin leivonnaisten paistamiseen. Ylä- ja alavastukset paistavat ruoan, ja puhaltimen kierrättämä ilma takaa hieman grilliä vastaavan paistotuloksen. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

Lämmönsäädin ja merkkivalot kytkeytyvät päälle, ja uunin grillivastus alkaa lämmittämään uunia. Tämän toiminnon

avulla voit grillata ja paahtaa ruokia uunin ylimmillä tasoilla. Levitä uunin ritilälle sudilla pieni määrä öljyä tarttumisen estämiseksi. Aseta ruoka ritilän keskiosaan. Laita ruoan alle pelti, johon rasva ja öljy voivat valua. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

Varoitus: Grillauksen aikana uunin luukun tulee olla suljettu, ja uunin lämpötilaksi tulee valita 190°C.

Grillaus ja puhallin:

Lämmönsäädin ja merkkivalot kytkeytyvät päälle, ja uunin grillivastus ja puhallin alkavat toimimaan. Tämä toiminto sopii etenkin paksumpien

palojen grillaamiseen. Levitä uunin ritilälle sudilla pieni määrä öljyä tarttumisen estämiseksi. Aseta ruoka ritilälle ja työnnä ritilä uunin yläosaan. Laita ruoan alle pelti, johon rasva ja öljy voivat valua.

Varoitus: Grillauksen aikana uunin luukun tulee olla suljettu, ja uunin ötilaksi tulee valita 190°C.

4.2 KYPSENNYSTAULUKKO

Toiminto	Ruoat
Staattinen	Voitaikina 2-3	4 170-190	35-45
	Kakku 2-3-4	170-190 30	-40
	Keksi 2-3-4	170-190 30	-40
	Pata 2 175	200 40-50
	Kana 2-3-4	200 45-60
Puhallin	Voitaikina 2-3	4 170-190	25-35
	Kakku 2-3-4	150-170 25	-35
	Keksi 2-3-4	150-170 25	-35
	Pata 2 175	200 40-50
	Kana 2-3-4	200 45-60
Turbo	Voitaikina 2-3	4 170-190	35-45
	Kakku 2-3-4	150-170 30	-40
	Keksi 2-3-4	150-170 25	-35
	Pata 2 175	200 40-50
Grillaus	Grillatut lihapullat	5 200	10-15
	Kana * 190	50-60
	Kyljys 4-5 200	15-25
	Naudan pihvi	4-5 200	15-25

* Käytä kanavarrasta, jos saatavana.

Digitaalisen kosketusajastimen käyttö

Toiminnon kuvaus
A	Automaattinen kypsennys
	Manuaalinen kypsennys
	Näppäinlukko
	Minuuttimuistutin
Mode	Tilatoiminto
-	Ajastimen vähennys
+	Ajastimen lisäys
23 59	Ajastinnäyttö

Ajan säätö

Aika tulee asettaa ennen kuin uunin käyttö aloitetaan. Virran kytkemisen jälkeen näytössä vilkkuu symboli "A" ja "00:00" tai "12:00".

1. Kytke näppäinlukko pois painamalla "MODE"-näppäintä 2 sekunnin ajan, jolloin näytön keskellä oleva piste alkaa vilkkua.

2. Kun piste vilkkuu, voit säätää aikaa näppäimillä "+" ja "-".

1. Muutaman sekunnin kuluttua piste lopettaa vilkkumisen ja jää palamaan.

Näppäinlukko

Näppäinlukko aktivoituu automaattisesti, kun ajastinta ei ole käytetty 7 sekuntiin. Symboli "7" tulee näkyviin ja jää palamaan. Voit avata ajastimen painikkeet

pitämällä "MODE"-painiketta painettuna 2 sekunnin ajan. Haluttu toiminto voidaan tällöin suorittaa.

Varoitusäänen ajan säätö

Varoitusäänen ajaksi voidaan asettaa mikä tahansa väliltä "00:00" – "23:59". Varoitusääni on tarkoitettu vain varoitukseksi. Uuni ei aktivoidu tällä toiminnolla.

1. Paina "MODE". Symboli "4" alkaa vilkkua ja näyttöön tulee "000".

1. Valitse haluttu ajanjakso näppäimillä "+" ja "-", kun "4 vilkkuu.

1. Symboli "pysyy valaistuna, aika tallennetaan ja varoitus asetetaan.

Kun ajastimen aika on kulunut loppuun, kuuluu varoitusääni ja näytöllä vilkkuu symboli "4. Varoitusäänen voi pysäyttää painamalla mitä tahansa näppäintä. Paina "MODE"-näppäintä 2 sekunnin ajan. Symboli "4 häviää ja kello tulee näkyviin.

Puoliautomaattinen ajan säätö (kypsennysaika)

Tämän toiminnon avulla voit kypsentää ruokaa tietyn ajan. Ajaksi voidaan asettaa 0–10 tuntia. Valmistele ruoka kypsennystä varten ja aseta se uuniin.

1. Valitse haluttu kypsennystoiminto ja lämpötila säätimien avulla.

1. Paina "MODE", kunnes näytöllä näkyy symboli "dur". Symboli "A" vilkkuu.

1. Valitse haluttu kypsennysaika näppäimillä "+" ja "-".

1. Nykyinen aika tulee näkyviin näyttöön ja symbolit "A" ja "pysyvät näkyvissä.

Kun ajastimen aika on kulunut loppuun, uuni kytkeytyy pois päältä ja kuuluu varoitusääni. Symboli "A" vilkkuu. Sammuta varoitusääni kääntämällä molemmat säätimet asentoon "0" ja painamalla mitä tahansa ajastimen näppäintä. Paina "MODE" 2 sekunnin ajan, symboli "A" häviää ja ajastin kytkeytyy takaisin manuaaliseen toimintaan.

Puoliautomaattinen ajan säätö (lopetusaika)

Tämä toiminto käynnistää uunin automaattisesti siten, että kypsennys valmistuu tiettyyn aikaan. Voit asettaa lopetusajan enintään 10 tunnin päähän nykyisestä ajasta. Valmistele ruoka kypsennystä varten ja aseta se uuniin.

1. Valitse haluttu kypsennystoiminto ja lämpötila säätimien avulla.

1. Paina "MODE", kunnes näytöllä näkyy symboli "end". "A" ja nykyinen aika vilkkuvat.

1. Aseta haluttu lopetusaika näppäimillä "+" ja "-".

1. Nykyinen aika tulee näkyviin näyttöön ja symbolit "A" ja "pysyvät näkyvissä.

Kun ajastimen aika on kulunut loppuun, uuni kytkeytyy pois päältä ja kuuluu varoitusääni. Symboli "A" vilkkuu. Sammuta ääni kääntämällä molemmat säätimet asentoon "0" ja painamalla mitä tahansa ajastimen näppäintä. Paina "MODE" 2 sekunnin ajan, symboli "A" häviää ja ajastin kytkeytyy takaisin manuaaliseen toimintaan.

Täysautomaattinen ohjelmointi

Tällä toiminnolla aloitetaan kypsennys tietyn ajan kuluttua ja tietyksi ajaksi. Ajaksi voidaan asettaa enintään 23 tuntia ja 59 minuuttia nykyisestä ajasta. Valmistele ruoka kypsennystä varten ja aseta se uuniin.

1. Valitse haluttu kypsennystoiminto ja lämpötila säätimien avulla.

1. Paina "MODE", kunnes näytöllä näkyy symboli "dur". Symboli "A" vilkkuu.

1. Valitse haluttu kypsennysaika näppäimillä "+" ja "-".

1. Paina "MODE", kunnes näytöllä näkyy symboli "end". Aika ja symboli "A" vilkkuvat.

1. Aseta haluttu lopetusaika näppäimillä "+" ja "-". Symboli "häviää. Lisää kypsennysaika nykyiseen aikaa. Voit asettaa ajaksi enintään 23 tuntia ja 59 minuuttia tämän jälkeen.

1. Nykyinen aika tulee näkyviin näyttöön ja symboli "A" pysyy näkyvissä.

Toiminta-aika lasketaan ja uuni käynnistyy automaattisesti. Symboli "tulee näkyviin ilmaisemaan, että kypsennys päättyy asetettuna aikana. Kun ajastimen aika on kulunut loppuun, uuni kytkeytyy pois päältä, kuuluu varoitusääni ja symboli "A" vilkkuu. Sammuta ääni kääntämällä molemmat säätimet asentoon "0" ja painamalla mitä tahansa näppäintä. Symboli häviää ja ajastin kytkeytyy takaisin manuaaliseen toimintaan. Paina "MODE" 2 sekunnin ajan, symboli "A" häviää ja ajastin kytkeytyy takaisin manuaaliseen toimintaan.

Äänen säätö

Voit säätää varoitusäänen voimakkuutta painamalla näppäimiä "+" ja "-", jolloin näytön keskellä oleva piste alkaa vilkkua. Tarkista nykyinen varoitusääni painamalla "MODE". Tämän jälkeen kuuluu erilainen ääni aina, kun näppäintä "-" painetaan. Merkkiääniä on kolmea eri tyyppiä. Aseta haluttu ääni, äläkä paina mitään muita näppäimiä. Valittu ääni tallennetaan lyhyen ajan jälkeen.

4.3 LISÄVARUSTEET

EasyFix-ritiläteline

Puhdista tarvikkeet huolellisesti lämpimällä vedellä, pesuaineella ja pehmeällä liinalla ennen ensimmäistä käyttöä.

• Aseta tarvike oikeaan kohtaan uunin sisään.
• Jätä vähintään 1 cm väli tuulettimen kannen ja tarvikkeen väliin.
• Ole varovainen ottaessasi astioita ja/tai tarvikkeita uunista. Kuumat ruoat tai tarvikkeet voivat aiheuttaa palovammoja.
• Tarvikkeiden muoto saattaa muuttua lämmön vaikutuksesta. Kun ne ovat jäähtyneet, ne palautuvat alkuperäiseen muotoonsa ja toimivat normaalisti.

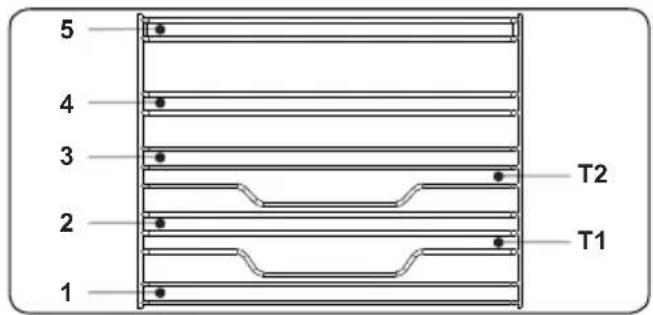

• Pellit ja ritilät voidaan sijoitta mille tahansa tasolle 1-5 välillä.
• Teleskooppikisko voidaan sijoittaa tasoille T1, T2, 3, 4 ja 5.
• Tasoa 3 suositellaan yhdellä tasolla kypsennykseen.
• Tasoa T2 suositellaan yhdellä tasolla kypsennykseen teleskooppikiskoilla.
• Pyörivän vartaan ritiä on sijoitettava tasolle 3.
• Tasoa T2 käytetään pyörivän vartaan ritilän sijoittamiseen teleskooppikiskoilla.

****Tarvikkeet saattavat vaihdella mallista riippuen.

Vuoka

Syvä pelti sopii esimerkiksi pataruokien valmistamiseen.

Aseta pelti haluamiisi kannattimiin ja työnnä se paikalleen uunin takaseinään asti.

Matala uunipelti soveltuu parhaiten leivonnaisten paistamiseen.

Aseta pelti haluamiisi kannattimiin ja työnnä se paikalleen uunin takaseinään asti.

Uuniritilän päällä voit grillata ja paistaa uunin kestävään astiaan asetettuja ruokia.

Aseta ritiä samalla korkeudella oleviin kannattimiin ja työnnä se paikalleen uunin takaseinään asti.

Uunin luukun avaaminen: Nosta lapsilukko ylös ja työnnä sitä oikealle. Pidä lapsilukko tässä asennossa, ja vedä uunin luukkua toisella kädelläsi sen kahvasta itseäsi kohti. Vapauta tämän jälkeen lapsilukko. Sulje luukku työntämällä sitä kevyesti eteenpäin.

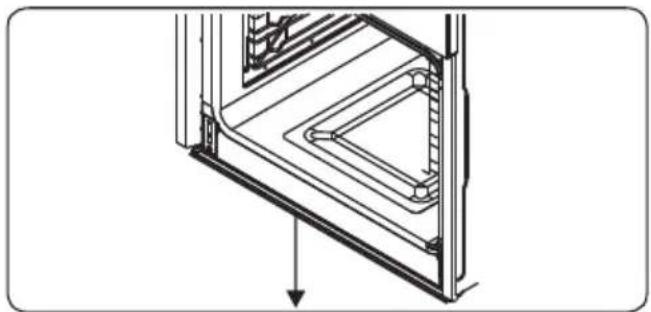

Vedenkerääjä

Ruokaa kypsennettäessä kosteutta saattaa tiivistyä uunin luukun sisempään lasiin. Tämä ei tarkoita, että laitteessa on vika.

Avaa luukku grillauksessa käytettävään asentoon 20 sekunnin ajaksi.

Vesi valuu alla olevaan vedenkerääjään.

Anna uunin jäähtyä ja pyyhi luukun sisäpuoli kuivalla liinalla. Tämä toimenpide on suoritettava säännöllisesti.

VAROITUS: Sammuta laite ja anna sen jäähtyä ennen kuin aloitat puhdistustoimenpiteet.

Yleiset ohjeet

• Tarkista, että valitsemasi puhdistustuote/-materiaali on asianmukainen ja valmistajan suosittelema ennen sen käyttämistä.
• Älä käytä mikrohiukkasia sisältäviä puhdistusvaahtoja tai -nesteitä. Älä käytä syövyttäviä puhdistusvaahtoja, hankaavia puhdistusjauheita, karkeaa teräsvillaa tai raskaita työkaluja, sillä ne voivat vahingoittaa laitteen pintoja.

Älä käytä mitään mikrohiukkasia sisältävää puhdistusainetta, sillä se saattaa aiheuttaa naarmuja laitteen emaloituihin- ja maalattuihin pintoihin.

- Jos puhdistusainetta läikkyy, pyyhi se heti pois vaurioiden välttämiseksi.

Älä puhdista mitään osaa laitteesta höyrypuhdistimella.

Uunin sisäosien puhdistaminen

• Uunin emaloidut sisäosat on helpointa puhdistaa uunin ollessa lämmin.
• Pyyhi uunin sisäosat jokaisen käyttökerran jälkeen mietoon puhdistusaineeseen kostutetulla liinalla. Pyyhi pinnat tämän jälkeen pelkkään veteen kostutetulla liinalla. Poista pinnoille jäänyt vesi kuivalla liinalla.
• Aika ajoin kaikki uunin pinnat tulee puhdistaa huolellisesti uuninpuhdistusaineella.

Lasisten osien puhdistaminen

• Puhdista laitteen lasista valmistetut osat säännöllisesti.
• Puhdista lasisten osien sisä- ja ulkopinnat lasinpuhdistusaineella. Pyyhi aine pois ja kuivaa pinnat kuivalla liinalla.

Ruostumattomasta teräksestä valmistettujen osien puhdistus (jos mukana)

• Puhdista laitteen ruostumattomasta teräksestä valmistetut osat säännöllisesti.
• Ruostumattomasta teräksestä valmistetut osat tulee pyyhkiä ainoastaan veteen kostutetulla pehmeällä liinalla. Kuivaa osat lopuksi kuivalla liinalla.

Älä puhdista ruostumattomasta teräksestä valmistettuja osia niiden ollessa kuumia.

Älä jätä etikkaa, kahvia, maitoa, suolaa, vetää, sitruunaa tai tomaattimehua ruostumattomasta

teräksestä valmistettujen osien päälle pitkäksi aikaa.

Maalattujen pintojen puhdistus (mikäli niitä on laitteessa)

- Tomaatin, tomaattipyreen, ketsupin, sitruunan, öljyjohdannaisten, maidon, sokeristen ruokien ja juomien sekä kahvin jättämät tahrat tulee puhdistaa välittömästi lämpimään veteen kastetulla kankaalla. Jos tahroja ei puhdisteta ja ne pääsevät kuivumaan pinnoille, niitä EI saa hangata kovilla esineillä (kuten terävillä piikeillä, teräksisillä tai muovisilla hankaustyynyillä tai hiovilla tiskisienillä), runsaasti alkoholia sisältävillä puhdistusaineilla, tahranpoistoaineilla, rasvanpoistoaineilla tai pintaa hiovilla kemikaaleilla. Muussa tapauksessa jauhemaalatut pinnat voivat syöpyä ja niihin voi ilmaantua tahroja. Valmistaja ei ole vastuussa vahingoista, jotka ovat seurausta väärien puhdistustuotteiden tai -menetelmien käytöstä.

Sinun on irrotettava uunin luukku puhdistusta varten. Irrota luukku alla esitettyä ohjetta noudattaen.

1. Avaa uunin luukku.

1. Avaa luukun lukitsin (a) (ruuvimeisseliä käyttäen) sen ääriasentoon.

1. Sulje luukku lähes kiinni asti ja irrota se sitten paikaltaan itseäsi kohti vetämällä.

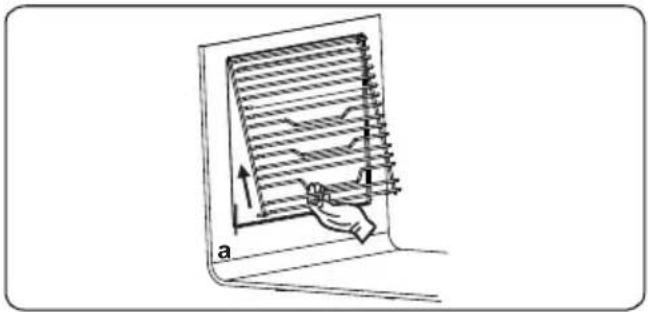

Kannatinritilän irrottaminen

Kun haluat irrottaa uuniritilän, vedä sitä aluksi kuvassa esitetyllä tavalla. Vapauta pidikkeet (a), ja nosta ritilää ylöspäin.

VAROITUS: Tämän laitteen saa huoltaa ainoastaan valtuutettu huoltohenkilö tai koulutettu sähköasentaja.

Uunilampun vaihtaminen

VAROITUS: Sammuta laite ja anna sen jäähtyä ennen puhdistus- tai huoltotoimenpiteiden aloittamista.

• Irrota lasinen suojus ja poista sen alla oleva polttimo.
• Aseta vanhan polttimon tilalle uusi (300 °C:n lämpötilan kestävä) polttimo (230 V, 15–25 W, tyyppi E14).
• Kiinnitä lasinen suojus takaisin paikalleen. Uuni on nyt valmis käytettäväksi.

Uunilamppu on suunniteltu käytettäväksi kodin keittiölaitteissa, Se ei sovellu kodin huoneiden valaisemiseen.

6. VIANETSINTÄ JA KULJETUS

6.1 VIANETSINTÄ

Jos laitteessasi on ongelma, johon ei löydy ratkaisua tästä vianetsintäosiosta, ota yhteys valtuutettuun huoltohenkilöön tai koulutettuun sähköasentajaan.

Ongelma Mahdollinen syy Ratkaisu
Uuni ei kytkeydy päälle. Virransyöttö on katkennut.		Tarkista, tuleeko laitteeseen virtaa.Tarkista myös, toimivatko keittiön muut laitteet.
Uuni ei kuumene riittävästi/lainkaan.	Uunin lämpötila on asetettu väärin.Uuninluukku on jätetty auki.	Tarkista, että uunin lämpötilan säätönuppi on asetettu oikeaan asentoon.
Uunin lamppu ei toimi (lampulla varustetut mallit).	Lamppu on palanut.Uuniin ei tule virtaa, tai se on kytketty pois päältä.	Vaihda lamppu noudattamalla annettuja ohjeita.Varmista, että laitteen virtajohto on liitetty pistorasiaan ja että laitteeseen tulee virtaa.
Uuni paistaa epätasaisesti.	Uuniritilä/pelti on asetettu väärään tasoon.	Tarkista, että uunin lämpötila on asetettu oikein ja että uuniritilä/pelti on oikeassa tasossa.Älä avaa toistuvasti uuninluukkua, ellei kypsennettävää ruokaa tarvitse kääntää tai sekoittaa. Luukun toistuva avaaminen laskee uunin lämpötilaa, jolloin ruoka ei kypsy välttämättä halutulla tavalla.
Ajastinpainikkeet eivät toimi oikein.	Ajastinpainikkeiden alle on tarttunut likaa.Kosketusnäytöllä varustettu mallit: ohjauspaneelissa on kosteutta.Näppäinlukkotoiminto on käytössä.	Poista lika ja yritä uudelleen.Poista kosteus ja yritä uudelleen.Tarkista, onko näppäinlukkotoiminto otettu käyttöön.
Uunin tuuletin pitää voimakasta ääntä (kiertoilmatoiminnolla varustetut mallit).	Uuniritilät/pellit tärisevät.	Tarkista, että uuni on vaakatasossa.Varmista, että tärisevät uuniritilät/pellit eivät kosketa uunin takaseinää.

6.2 KULJETUS

Jos tuotetta tarvitsee kuljettaa, pakkaa se alkuperäiseen pakkaukseen kuljetuksen ajaksi. Noudata pakkaukseen merkittyjä kuljetusta koskevia merkintöjä. Teippaa kaikki liikkuvat osat kiinni tuotteeseen, jotta tuote ei vahingoitu kuljetuksen aikana.

Jos alkuperäinen pakkaus on hävitetty, käytä laatikkoa, joka suojaa laitetta ja erityisesti sen ulkopintoja ulkoisilta voimilta ja iskuilta.

7. TEKNISET TIEDOT

7.1 ENERGIAN KULUTUSTA KOSKEVAT TIEDOT

Tuotemerkki		vestfrost
Malli VBO 1160 XN
Uunin tyyppi SÄHKÖ
Paino kg 31,0
Energiatehokkuusindeksi (EEI) - perinteinen 103,6
Energiatehokkuusindeksi (EEI) - kiertoilma 94,0
Energialuokka A
Energiankulutus (sähkö) - perinteinen kWh/sykli 0,87
Energiankulutus (sähkö) - kiertoilma kWh/sykli 0,79
Uunipesien lukumäärä 1
Lämmönlähde SÄHKÖ
Tilavuus I		69
Tämä uuni noudattaa standardin EN 60350-1 vaatimuksia

8. ENERGIANSAASTÖNEUVOJA

8.1 Kalusteuuni

• Ruoanvalmistusprosessit
• Ota kaikki tarvikkeet, joita ei tarvita kypsennysprosessissa pois uunista.
• Valitse reseptissä määritelty alin lämpötila ja valvo ruoan kypsyyttä lyhyimmän määritellyn ajan kuluttua.
• Esilämmitä uuni vain tarvittaessa reseptin mukaisesti.
• Vältä uunin avaamista niin pitkälle kuin mahdollista kypsennyksen aikana Käytä mieluiten mattapintaisia, tummia leivontamuotteja ja heijastamattomista materiaaleista valmistettuja astioita (emaloitu teräs, lämmönkestävä lasi, päällystetty alumiini / valurauta). Kiiltävät materiaalit kuten ruostumaton teräs tai alumiini heijastavat lämpöä pois päin ruoasta. Älä myöskään aseta lämpöä heijastavaa stanniolia uuniin pohjalle tai ritilälle.
• Tarkkaile kypsennysaikaa välttääksesi energian tuhlausta ruoanlaiton aikana. Aseta tarvittava kypsennysaika tai käytä paistomittaria, jos sellainen on saatavilla.
• Kiertoilma Plus on lämmitystapa, joka mahdollistaa ruokien valmistuksen matalammissa lämpötiloissa kuin muut lämmitystavat. Ylä-alalämpö jakaa lämmön heti koko uunin tilavuudelta ja siten monia ruokia voidaan valmistaa tasaisesti useilla eri tasoilla samanaikaisesti
• ECO kiertoilma on innovatiivinen lämmitysmuoto, joka sopii erityisen hyvin pienien määrien lämmittämiseen, kuten pakastepizzat, leipä tai keksit, mutta myös liharuokiin ja paisteihin. Tämä toiminto säästää energiaa jopa 30% tavalliseen kiertoilmatoimintoon verrattuna ja siten takaa energiatehokkaan ruoanlaittokokemuksen optimaalisella lämmönkulutuksella. Vältä uunin avaamista kypsennyksen aikana.
• Käytä Grilli Ilmanvaihdolla lämmitystapaa grillattavien ruokalajien kanssa niin pitkälle kuin mahdollista. Tämä hyödyntää matalampia lämpötiloja kuin muut grilli-toiminnot.
• Valmista useita ruokia samanaikaisesti mahdollisuuksien mukaan.
• Ruokia, joita ei voida valmistaa samanaikaisesti, tulee valmistaa heti peräkkäin toisitaan uunissa jo olevan lämmön hyödyntämiseksi. Aseta ne vierekkäin tai eri uuniritilölle.
