Tuotetyyppi	Astianpesukone
Merkki	Candy
Malli	CDF615TX-86S
Kapasiteetti	15 kattauspaikkaa
Leveys	600 mm
Syvyys	600 mm
Korkeus	815–885 mm (säädettävä)
Nettopaino	Noin 45 kg
Virransyöttö	220–240 V, 50 Hz, 10 A
Vesipaine	0,08 – 0,8 MPa
Vesiliitäntä	3/4" kierteellinen liitin
Pesuohjelmat	Useita jaksoja mukaan lukien kylmähuuhtelu, talouspesu, intensiivipesu ja kevyt pesu
Vedenpehmentin	Säädettävä (tasot 0–4) suolalisäimellä
Huuhtelukirkasteen annostelija	Säädettävä 1–6, suositeltu asento 4
Yläkori	Korkeussäädettävä, liikkuvat telineet kupeille ja laseille
Alakori	Turvalukituslaite, pitää suuria esineitä
Ruokailuvälinekori	Irrotettava yläosa joustavaa täyttöä varten
Suodatinjärjestelmä	Itsepuhdistuva mikrosuodatin, jossa irrotettava keskisäiliö ja litteä siivilä
Turvallisuusominaisuudet	Oven turvakytkin, automaattinen sammutus kun ovi avataan
Asennus	Työtason alle tai vapaasti seisova, säädettävät jalat, kaatumissuoja
Täydennysmääräykset	CE, WEEE-direktiivi 2002/96/EY

Usein kysytyt kysymykset - CDF615TX-86S CANDY

Miten astiat tulisi ladata parhaan tuloksen saavuttamiseksi?

Aseta astiat alaspäin, varmista etteivät ne kosketa toisiaan, ja aseta isot lautaset hieman taaksepäin kallistettuina. Lataa ruokailuvälineet kädensijat alaspäin koriin. Vältä suihkuvarren tukkimista.

Mitä pesuainetta minun tulisi käyttää?

Käytä erityisesti astianpesukoneille suunniteltua pesuainetta (jauhe, neste tai tabletti). Vältä käsinpesuun tarkoitettuja pesuaineita. Yhdistelmäpesuaineissa, joissa on sisäänrakennettu suola/huuhtelukirkaste, noudata valmistajan ohjeita ja varmista veden kovuuden yhteensopivuus.

Miten puhdistan suodattimet?

Kierrä suodattimen kahvaa vastapäivään poistaaksesi yksikön. Poista keskisäiliö ja siiviläsuodatin. Pese kaikki osat juoksevan veden alla ja kokoa oikein. Tarkista ja puhdista jokaisen pesun jälkeen parhaan suorituskyvyn saavuttamiseksi.

Miksi astioissani on valkoisia tahroja?

Valkoiset tahrat viittaavat yleensä kovaan veteen. Tarkista suolan ja huuhtelukirkasteen tasot. Säädä vedenpehmennintä (katso asetustaulukko) ja lisää huuhtelukirkasteen annostelua tarvittaessa. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Miten säädän vedenpehmennintä?

Poista alakori, ruuvaa suolan annostelijan kansi auki ja kierrä valintaruuvi haluttuun asentoon (tasot 0–4) ruuvitaltalla. Käytä käyttöohjeen veden kovuustaulukkoa valitaksesi oikean asetuksen.

Mitä teen, jos astianpesukone ei käynnisty?

Tarkista, että pistoke on kytketty, ovi on kiinni ja On/Off-painike on painettu. Varmista, että vesihana on auki ja ohjelmanvalitsin on oikein asetettu. Jos se ei vieläkään toimi, tarkista sulake ja sähkönsyöttö.

Miten asennan astianpesukoneen työtason alle?

Säädä jalat koneen tasoittamiseksi (max kallistus 2°). Kiinnitä suojateippi työtason alapuolelle, jos se on vettä imevä. Liitä vedenotto- ja poistoletkut ohjeen mukaan, kiinnitä sitten ruuveilla.

Miten käytän puolikuormaustoimintoa?

Puolikuormaustoiminto on saatavilla joissakin malleissa. Lataa vain ylä- tai alakori latauskaavioiden mukaisesti. Valitse puolikuormausvaihtoehto ohjauspaneelista. Katso käyttöohjeesta tarkat korin täyttöohjeet.

Miten puhdistan suihkuvarret?

Irrota ylävarsi kiertämällä sitä myötäpäivään nuolen kohdistamisen jälkeen ja alavarsi vetämällä ylöspäin. Pese varret juoksevan veden alla tukkeutuneiden suuttimien puhdistamiseksi. Asenna takaisin samaan asentoon.

Mitä suolaosoitin tarkoittaa?

Osoitin (vihreä valo joissakin malleissa) näyttää, kun regenerointisuola on vähissä. Kun valo katoaa tai vihreä pinta painuu, täytä suolan annostelija. Malleissa, joissa ei ole osoitinta, tarkista suolan määrä säännöllisesti (katso veden kovuustaulukko).

KÄYTTÖOHJE CDF615TX-86S CANDY

DA	Installation - Brug - Vedligeholdelse	Side	2
SV	Installation - Användning - Skötsel	Sidan	22
FI	Asennus - Käyttö - Hoito	Sivu	42
NO	Montering - Bruk - Vedlikehold	Side	62
EN	Installation - Use - Maintenance	Pag.	82

Turvalaitteet	sivu	43
Asentaminen	sivu	44
Vedenpehmennin	sivu	48
Yläkorin säätö	sivu	50
Koneen täyttö	sivu	51
Laboratorion testitulokset	sivu	53
Pesu puolitäytöllä	sivu	54
Pesu- ja huuhteluainelokeron käyttö	sivu	55
Suodattimien puhdistus	sivu	57
Yleisohjeita	sivu	58
Koneen puhdistus ja hoito	sivu	59
Tarkistuslista	sivu	60

Lue ohjekirja huolellisesti, sillä se sisältää tärkeää tietoa astianpesukoneen turvallisesta asentamisesta, käytöstä ja ylläpidosta. Lisäksi saat hyödyllisiä vinkkejä, kuinka saat koneesta suurimman hyödyn.

Säilytä ohjekirja huolellisesti myöhempää tarvetta varten.

TURVAOHJEET

Seuraavat turvaohjeet ovat perusohjeita, jotka koskevat kaikkia kodinkoneita.

Asennus

Varmista, että koneen pistoke sopii pistorasiaan. Jos näin ei ole, pyydä ammattitaitoista sähkömiestä vaihtamaan pistorasia sopivaan ja varmistamaan, että pistorasiaan johtavat kaapelit on mitoitettu vastaamaan koneen tehontarvetta. Varmista, ettei astianpesukone vahingoita virransyöttökaapelia. Sovittimien, haaraliittimien ja/tai jatkojohtojen käyttö ei ole yleensä suositeltavaa. Mikäli joudut vaihtamaan virransyöttökaapelin, käytä valtuutettua huoltoliikettä.

Turvaohjeita

• Älä koske koneeseen, jos kätesi tai jalkasi ovat märät tai kosteat.
• Älä koske koneeseen ollessasi paljain jaloin.
• Älä irrota pistoketta pistorasiasta vetämällä johdosta tai siirtämällä konetta.
• Älä jätä konetta alttiiksi sään vaikutuksille (sateeseen, auringonpaisteeseen ym.).
• Älä anna lasten (tai muiden, jotka eivät osaa käyttää konetta) käyttää konetta ilman valvontaa. Koneeseen tai astioihin pesuohjelman päätyttyä jäänyttä vettä ei pidä niellä. Vaarojen (esim. vuotovaaran) välttämiseksi luukkua ei pidä jättää auki.
• Älä kolhi astianpesukoneen luukkua vuotojen välttämiseksi.

VAROITUS!

Veitset ja muut teräväkärkiset ruokailuvälineet on asetettava koriin terä alaspäin tai sijoitettava vaaka-asentoon.

Päivittäinen käyttö

■ Tämä astianpesukone on suunniteltu vain kotitalouskäyttöön. ■ Astianpesukone on tarkoitettu tavanomaisten keitto- ja ruokailuvälineiden pesuun. Koneessa ei saa pestä esineitä, joissa on bensiiniä, maalia, teräs- tai rautajauhetta, syövyttävää kemikaalia, happoa tai emästä. ■ Jos talouteen on asennettu vedenpehmennyslaite, astianpesukoneessa olevaan vedenpehmentimeen ei tarvitse lisätä suolaa.

■ Ruokailuvälineet puhdistuvat parhaiten, kun ne asetetaan koriin kahvaosat alaspäin.

■ Jos kone lakkaa toimimasta tai toimii huonosti, katkaise virran ja veden saanti. Älä ryhdy korjaamaan konetta itse. Vain valtuutettu huoltoliike saa korjata koneen, ja ainoastaan alkuperäisten varaosien käyttö on sallittua. Näiden ohjeiden noudattamatta jättäminen saattaa vaarantaa astianpesukoneen käyttöturvallisuuden.

Käytöstä poistaminen

Tämä astianpesukone on tehty kierrätettävistä materiaaleista, jotta sen käytöstäpoisto ei aiheuttaisi haittaa ympäristölle. ■ Jos haluat poistaa käytöstä vanhan astianpesukoneen, irrota siitä luukku, etteivät lapset voi jäädä ansaan sen sisälle. Irrotettuasi pistokkeen pistorasiasta katkaise virransyöttökaapeli.

ASENNUS

(Tekniset tiedot)

■ Kun pakkaus on purettu, säädä jalat oikeaan korkeuteen ja kiristä sen jälkeen kiristysmutterit. Jotta astianpesukone toimii moitteettomasti, sen tulee olla säädetty vaakatasoon. Säädä etujaloista niin, että koneen kallistus on korkeintaan 2 astetta. ■ Jos konetta tarvitsee siirtää pakkauksen purkamisen jälkeen, älä nosta sitä pohjasta oven kohdalta. Seuraa kuvassa annettuja ohjeita. Avaa luukku raolleen ja nosta konetta sen yläreunasta.

TÄRKEÄÄ

Astianpesukonetta sijoiteltaessa on pidettävä huoli, että koneen pohjassa olevia ilmankiertoaukkoja ei tukita esim. matolla.

Varmista, että koneen pistotulppa on irrotettavissa asennuksen jälkeen.

Sähköliitäntä

Tämä laite täyttää kansainväliset turvallisuusstandardit. ja siinä on maadoitettu pistoke.

Ennen laitteen kytkemistä pistorasiaan on tärkeää varmistaa, että:

1. pistorasia on asianmukaisesti maadoitettu;
2. virtalähde täyttää laitteen arvokilvessä luetellut virrankulutusvaatimukset.

VAROITUS!

Varmista, että tuotteesi on asianmukaisesti maadoitettu.

Asianmukaisen maadoituksen puuttumisen huomaa siltä, että laitteen metalliosia kosketettaessa sähkövärlnän voi tuntea häirlönpolstosuodattimen vuoksi.

Valmistaja el vastaa mahdollisista vahingoista, mikäli käytetään maadoittamatonta pistorasiaa.

Tämä tuote täyttää direktiivin 89/336/EEC, 73/23/EEC mukaiset määräykset ja myöhemmät muutokset.

Vesiliitäntä

TÄRKEÄÄ

Laite on kytkettävä vesijohtoverkkoon uusilla letkuilla. Vanhoja letkuja ei pidä käyttää.

■ Sekä tulo- että poistovesiletku voidaan ohjata joko vasemmalta tai oikealta.

TÄRKEÄÄ

Astianpesukone voidaan kytkeä joko kylmään tai lämpimään veteen, kunhan lämpötila ei ylitä 60° C.

■ Veden paineen tulee olla 0.08 ja 0.8 MPa välillä. Mikäli paine on tätä alempi, ota yhteyttä huoltoliikkeeseen. ■ Tulovesiletkun tulee olla kytketty vesihanaan siten, että vedentulo voidaan katkaista silloin, kun konetta ei käytetä. (kuva 1 B). ■ Astianpesukoneessa on 3/4 kierrellittimellä varustettu vedentuloletku. (kuva 2) Tulovesiletku "A" tulee yhdlstää 3/4" kierteellä varustettuun hanaan "B" ja kirstää huolellisesti. Tarkista liltoksen pitävyys. ■ Tulovesiletkua voidaan tarvittaessa jatkaa 2,5 metriin saakka. Jatkoletkuja on saatavina huoltoliikkeistä. ■ Jos vedessä esiintyy kalkkia tai hiekkaa, on suositeltavaa hankkia huoltolikkeestä asianmukainen suodatin (tuotenro 9226085) (kuva 3). Suodatin "D" asennetaan hanan "B" ja tulovesiletkun "A" väliin, ja täma on kiinnitettävä astianpesukoneeseen "C". ■ Jos astianpesukone liitetään uusiin putkiin tai putkiin, joita ei ole käytetty pitkään aikaan, laske niiden läpi vettä muutaman minuutin ajan ennen tulovesiletkun liittämistä. Näin hiekka- tai ruostejäämät eivät tuki tulovesisuodatinta.

Poistoletkun asentaminen

■ Poistoletku tulee yhdistää viemäriin ja varmistua, ettei letkussa ole taitteita (kuva 4). ■ Viemäriliitännän tulee olla vähintään 40 cm:n korkeudella lattiasta ja sen sisähalkaisijan on oltava vähintään 4 cm. ■ Hajulukon käyttö on suositeltavaa (kuva 4X). ■ Poistovesiletkua voidaan tarvittaessa jatkaa 2,5 metriin saakka, kunhan se sijoitetaan enintään 85 cm:n korkeudelle lattiapinnasta. Jatkoletkuja on saatavina huoltoliikkeistä.

■ Poistovesiletku voidaan kiinnittää vesialtaaseen, mutta se ei saa jäädä veden alle, ettei vesi pääse virtaamaan takaisin koneeseen sen ollessa käynnissä (kuva 4Y). ■ Asennettaessa astianpesukone työtason alle on letkunkiinnitin kiinnitettävä seinään työtason alle mahdollisimman korkealle (kuva 4Z). ■ Tarkasta, ettei tulo- ja poistoletkuissa ole taitoksia. Jos veden tuloletkua joudutaan jatkamaan, voidaan käyttää pidennysosaa.

ASENNUS TYÖTASON ALLE

■ Säädä astianpesukoneen korkeus käytettävissä olevan tilan "A" mukaan, kuten kuvassa 2 esitetään (enimmäiskorkeus 885 mm). ■ Varmistu, että kone on vaakasuorassa säätämällä takajaloista (kuva 3). ■ Mikäli työtason alapuoli on huokoista vettä imevää materiaalia (esim. päällystämätöntä lastulevyä), kiinnitä mukana seuraava suojanauha työtasoon (kuva 1). ■ Suojanauhassa on liima mukana. ■ Työnnä kone varovasti paikoilleen työtason alle ja suorita sähkö- ja vesikytkennät, kuten ohjeissa (kuva 2) on esitetty. ■ Mikäli tarpeellista, voidaan korkeutta säätää lopuksi etujalkojen avulla. ■ Ne kiinnitetään lopullisesti paikoilleen säätöruuvien avulla. ■ Kiinnitä kone työtasoon 30 mm:n ruuveilla "A" kuten kuvassa 4.

Sokkeli voidaan säätää peittämään koneen alle jäävä aukko.

Avaa luukku vetämällä kahvasta. Mikäli kone avataan kesken pesuohjelman, sähköinen turvakytkin kytkee sen automaattisesti pois päältä.

TÄRKEÄÄ: Jotta kone toimisi asianmukaisesti, ei luukkua tule avata kesken ohjelman.

Luukun sulkeminen

Työnnä pesukorit koneeseen. Varmistu, että molemmat suihkuvarret ovat vapaita pyörimään, eikä edessä ole esim. pitkiä veitsiä tai isoja astioita. Sulje luukku työntämällä se kiinni niin, että kuulet sen sulkeutuvan.

VEDENPEHMENNIN

Eri maissa ja eri paikkakunnilla vesijohtovesi sisältää erilaisen määrän mineraaleja ja kalkkisuoloja, jotka aiheuttavat astioiden sameutumista ja kalkkiintumista. Mitä enemmän näitä suoloja on, sitä kovempaa on vesi. Tässä astianpesukoneessa on vedenpehmennin, joka pehmentää veden koneastianpesuun sopivaksi. Vedenpehmentimessä on 5 eri säätömahdollisuutta. Veden kovuusasteen voi tarkastaa paikalliselta vesilaitokselta. Suomessa vesi on erittäin pehmeää ja vedenpehmennintä tarvitaan erittäin harvoin.

Vedenpehmentimen säätö

Oheisesta taulukosta selviää veden kovuuden mukaiset säädöt ja pehmennyssuolan käytön tarpeellisuus.

^ Vedenpehmennin on tehtaalla asennettu tasolle 2.

Jos veden kovuus on tasolla 0, ei vedenpehmennyssuolaa tarvitse käyttää.

Säädä vedenpehmennin veden kovuuden mukaisesti seuraavasti:

1. Poista alakori ja kierrä auki vedenpehmennyssäiliön korkki altaan pohjalla (kuva Å "1")
2. Muuta asentoa ruuvimeisselillä tai veitsellä.

HUOM. Elektronisissa malleissa katso ohjelmataulukko.

Taso	Veden kovuus	Veden kovuus	Suolankäyttö	Pehmentimen säätö	Pesu kerrat
	°FH (Ranska)	°dH (Saksa)
0	0-9	0-5	EI
1	10-30	6-16	KyllÄ	nr 1	50
*2	31-40	17-22	KyllÄ	nr 2	40
3	41-50	23-27	KyllÄ	nr 3	30
4	51-60	28-33	KyllÄ	nr 4	20

Suolasäiliön täyttö

■ Koneen alaosassa on säiliö pehmentimen tarvitsemaa suolaa varten. - On tärkeää käyttää vain juuri astianpesukoneisiin tarkoitettua suolaa. Muunlaiset suolat sisältävät pieniä määriä liukenemattomia hiukkasia, jotka pitkän ajan kuluessa saattavat vaikuttaa pehmentimen toimintaan ja heikentää sitä. ■ Lisää suola kiertämällä auki pohjassa olevan säiliön korkki ja täyttämällä säiliö. Tässä yhteydessä pieni määrä vettä saattaa vuotaa yli. Jatka kuitenkin suolan lisäämistä, kunnes säiliö on täynnä. Kun säiliö on täynnä, puhdista kierteet suolajäämistä ja kierrä korkki kiinni. ■ Suolan lisäämisen jälkeen on suositeltavaa käyttää kokonainen pesuohjelma tai kylmähuuhteluohjelma. Suolasäiliöön mahtuu 1,5–1,8 kg suolaa, ja jotta laite toimisi tehokkaasti, se on täytettävä ajoittain pehmentimen ohjeiden mukaisesti.

TÄRKEÄÄ

(Vain ensimmäisen käytön yhteydessä) Kun laitetta käytetään ensimmäisen kerran, suolasäiliön täyttämisen jälkeen säiliöön on laskettava vettä, kunnes vesi vuotaa yli.

Suolamäärän ilmaisin

Suolamäärän ilmaisin (suolan lisäystarve) on eri malleissa ratkaistu jollakin seuraavista tavoista:

■ Merkkivalo ohjauspaneelissa, joka palaessaan ilmoittaa, että pehmennyssuolaa on lisättävä. ■ Suolasäiliön kannessa ikkuna (kuva 1a), jossa näkyy vihreä kuula silloin kun suolaa on riittävästi. Kun vihreä kuula häviää näkyvistä, on pehmennyssuolaa lisättävä.

Joissain malleissa suolasäiliön kansi estää näkemästä suolan määrää, joten se on tarkistettava säännöllisesti (kuva 1b).

TÄRKEÄÄ

Astioiden pintaan kertyvä valkoinen sakka on merkki siitä, että suolasäiliö täytyy täyttää. Sakka saattaa olla myös pesuaineesta johtuva.

Pehmennyssuolaa tarvitsee käyttää ainoastaan sellaisilla paikkakunnilla, joissa on erittäin kova vesi.

Kun pestään isoja, halkaisijaltaan 27–31 cm lautasia alakorissa, täytyy yläkori siirtää ylempään asentoonsa seuraavasti (joissakin malleissa):

Tyyppi "A":

1. Käännä etupidikkeet "A" ulospäin;
2. Vedä kori ulos ja aseta se ylempään asentoon;
3. Aseta etupidikkeet "A" takaisin alkuperäiseen asentoon.

Kun kori on yläasennossa, ei siellä voida pestä halkaisijaltaan yli 20 cm olevia astioita eikä kuppipidikkeitä voida käyttää.

Tyyppi "A"

Tyyppi "B":

1. Vedä yläkori ulos;
2. Ota kiinni korin molemmilta reunoilta ja nosta ylöspäin (kuva 1).

Kun kori on yläasennossa, ei siellä voida pestä halkaisijaltaan yli 20 cm olevia astioita eikä kuppipidikkeitä voida käyttää.

KORIN SÄÄTÖ ALA-ASENTOON

1. Ota kiinni korin molemmilta reunoilta ja nosta ylöspäin (kuva 2a);
2. Laske kori varovasti ala-asentoon (kuva 2b).

HUOM! KUN NOSTAT TAI LASKET KORIA, OTA AINA KIINNI KORIN MOLEMMILTA PUOLILTA (kuva 3).

Huomioitavaa: On suositeltavaa säätää yläkori ensin oikeaan asentoonsa ennen astioiden täyttöä.

Tyyppi "B"

KONEEN TÄYTTÖ

Yläkorin täyttö

• Yläkorin sivuilla on kuppitelineet, jotka voidaan tarvittaessa nostaa pystyasentoon. Kuppitelineisiin voidaan sijoittaa kahvi- ja teekupit, pienet kulhot, leikkuuveitset ja kauhat. Kuppitelineiden reunat toimivat myös jalallisten lasien pidikkeinä. Kuppitelineiden alle voidaan sijoittaa laseja, kuppeja tai pikkulautasia. ■ Syviä ja matalia lautasia voidaan sijoittaa myös yläkoriin, kun kuppitelineet ovat yläasennossa. Lautaset sijoitetaan riviin syvyyssuunnassa siten, että lautasten pohjat osoittavat koneen taakse ja jokaisen lautasen väliin jää tyhjää tilaa. ■ Samankokoiset lautaset kannattaa asettaa lähekkäin, jotta korin tila tulisi käytettyä mahdollisimman tehokkaasti. ■ Lautasia voidaan sijoittaa joko yhteen riviin (kuva 1) tai kahteen riviin (kuva 2). ■ Suuret lautaset (noin 27 cm tai sitä suuremmat) kannattaa asettaa hieman viistoon koneen takaosaa kohden, jotta kori on helpompi työntää koneeseen.

■ Yläkoriin voi laittaa myös salaattikulhoja tai muovikulhoja. Ne kannattaa asettaa tukevasti paikoilleen, ettei vesisuihkun paine kaada niitä. ■ Yläkori on suunniteltu mahdollisimman monipuolista käyttöä varten, ja siihen voidaan asettaa jopa 24 lautasta kahteen riviin tai jopa 30 lasia viiteen riviin tai lautasia ja laseja eri yhdistelminä.

Alakorin täyttö

■ Alakoriin voi laittaa kattilat, uuniastiat, liemikulhot, salaattikulhot, kannet, tarjoiluastiat, ruokalautaset, keittolautaset ja kauhat. ■ Aseta ruokailuvälineet muoviseen ruokailuvälinetelineeseen kahvat ylöspäin. ■ Aseta ruokailuvälineteline alakoriin (kuva 3) siten, etteivät ruokailuvälineet ole pyörivien suihkuvarsien tiellä.

TÄRKEÄÄ

Alakorissa on turvapysäytin, jonka ansiosta korin ulos vetäminen on turvallista ja joka on erityisen käytännöllinen täyden koneellisen kanssa. Suolan lisääminen, suodattimen puhdistus ja tavanomainen huolto edellyttävät korin poistamista kokonaan.

Kuvissa 1, 2 ja 3 on esimerkit korien täytöstä.

Yläkori (kuva 1)

A = Syvät lautaset B = Matalat lautaset C = Jälkiruokalautaset D = Leipälautaset E = Kupit F = Lasit

Yläkori (kuva 2)

A = Syvät lautaset B = Matalat lautaset C = Jälkiruokalautaset D = Leipälautaset E = Kupit F = Jalalliset lasit G = Lasit H = Ruokailuvälinekori

Alakori (kuva 3)

A = Keskikokoinen kattila B = Iso kattila C = Paistinpannu D = Tarjoiluastioita E = Ruokailuvälineet F = Uunivuoat G = Keskikokoinen kulho H = Pieni kulho

Astioiden oikea asettelu on hyvän pesutuloksen edellytys.

Ruokailuvälinekori (kuva 4)

Ruokailuvälinekorin yläosa voidaan irrottaa, minkä ansiosta se voidaan täyttää monella eri tapaa.

LABORATORION TESTITULOKSET

Pesuohjelmien vertailu (Standardipesuohjelma EN 50242)

(katso pesuohjelmaluetteloa)

1. Yläkori: ala-asento
2. Normaali täyttö
3. Huuhteluaineen annostus: 6
4. Pesuaineen annostus:

- 9,5 g esipesu;

- 28 g pesu.

15 Kansainvälinen sijoitteluohje (Standardipesuohjelma EN 50242)

Astioiden oikea sijoittelu yläkoriin käy ilmi kuvasta 5, oikea sijoittelu alakoriin kuvasta 6 ja oikea sijoittelu ruokailuvälinekoriin kuvasta 7.

1 = 15 Jälkiruokalusikkaa 2 = 15 Haarukkaa 3 = 12 Teelusikkaa

M = 15 Syvää lautasta N = 15 Matalaa lautasta O = 7 + 7 Jälkiruokalautasta P = Tarjoiluastiat Q = Ruokailuvälineet

Ruokailuvälinekori (kuva 7)

Aseta ruokailuvälineet koriin kuvan osoittamalla tavalla.

Vajaatäyttöpesu yläkorissa

(Vain jossain malleissa)

1/2 sekatäyttö (kuva 1) A = Laseja B = Kuppeja C = Syviä lautasia D = Jälkiruokalautasia E = Kahvilautasia F = Kasari G = Paistinpannu H = Keskikokoinen kulho I = Pieni kulho

1/2 normaalitäyttö (kuva 2) A = 7 Lasia B = 6 + 1 Kuppia C = Tarjoiluastia D = 7 Syvää lautasta E = 7 Matalaa ruokalautasta F = 7 Jälkiruokalautasta G = 7 Kahvilautasta H = Keskikokoinen kulho I = Pieni kulho

Aseta ruokailuvälineet muoviseen ruokailuvälinetelineeseen alakoriin.

Vajaatäyttöpesu alakorissa

(Vain joissakin malleissa)

Alakori (kuva 3)

A = Keskikokoinen kattila B = Iso kattila C = Paistinpannu D = Tarjoiluastiat E = Ruokailuvälineet F = Kulhot G = Keskikokoinen kulho H = Pieni kulho

Astioiden oikea asettelu on hyvän pesutuloksen edellytys.

M = 15 Syvää lautasta N = 15 Matalaa lautasta O = 7 + 7 Jälkiruokalautasta P = Tarjoiluastiat Q = Ruokailuvälineet

PESU- JA HUUHTELUAINE- LOKERON TÄYTTÖ

Pesuainelokeron täyttö

TÄRKEÄÄ

On tärkeää, että koneessa käytetään nimenomaan astianpesukoneita varten tarkoitettua pesuainetta, joko jauhetta, nestettä tai tabletteja.

"NEOPHOS" takaa erittäin hyvän pesutuloksen, ja sitä on helposti saatavissa.

Sopimattomien pesuaineiden (kuten astioiden käsin pesuun tarkoitettujen aineiden) ainesosat eivät sovellu astioiden konepesuun ja haittaavat astianpesukoneen toimintaa.

Normaalipesu

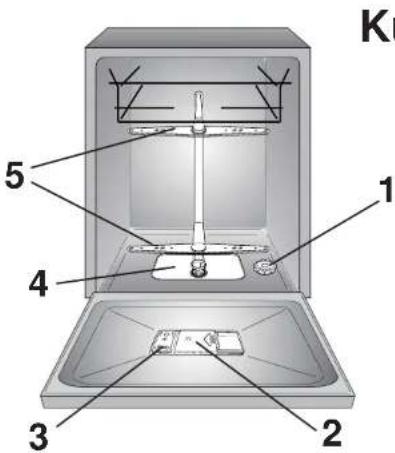

Pesuainesäiliö on luukun sisäpuolella (kuva A "2"). Jos säiliön kansi on kiinni, avaa se painamalla painiketta (A). Kansi jää pesun jälkeen automaattisesti auki koneen seuraavaa käyttökertaa varten.

VAROITUS!

Alempaa koria täytettäessä on varmistettava, etteivät lautaset tai muut astiat ole pesuaineannostelijan tiellä.

Pesuaineen määrä riippuu pestävistä astioista ja niiden likaisuudesta. Suositeltava annostus on 20–30 g pesuainetta pesuainelokeroon (B).

Täytettyäsi säiliön pesuaineella, sulje kansi työntämällä ensin kohtaa (1) ja painamalla sen jälkeen kohtaa (2), kunnes kuuluu naksahdus.

Koska kaikki pesuaineet eivät ole samanlaisia, pesuainepakkausten annosteluohjeet voivat poiketa toisistaan. On muistettava, että liian pieni pesuainemäärä ei anna hyvää pesutulosta, mutta toisaalta yliannostus ei anna normaalia parempaa pesutulosta ja on siten pelkkää tuhlausta. Välttämällä pesuaineen yliannostusta vähennät samalla ympäristön tarpeetonta saastekuormitusta.

TÄRKEÄÄ

Kun et yliannostele pesuainetta, vältät samalla vahingoittamasta ympäristöä.

VAROITUS!

TÄRKEÄ TIEDOTUS YHDISTELMÄPESUAINEIDEN KÄYTTÄJILLE.

Mikäli käytätte yhdistelmäpesuainetta (sisältää vedenpehmennysaineen ja/tai huuhteluaineen), suosittelemme seuraavaa:

■ Lukekaa huolellisesti pesuainepakkauksessa olevat valmistajan ohjeet; ■ Jotkut yhdistelmäpesuaineet, varsinkin sellaiset, joihin on yhdistetty huuhteluaine, takaavat parhaat tulokset, kun niitä käytetään tiettyjen erikoisohjelmien yhteydessä;

■ Vedenpehmennysainetta tai huuhteluainetta sisältävien pesuaineiden teho riippuu veden kovuudesta. Tarkistakaa, että vesijohtoverkkonne veden kovuus on pesuainepakkauksessa mainittujen rajojen sisäpuolella. Joissakin tapauksissa yhdistelmäpesuaineiden käyttö voi aiheuttaa: ■ Kalkkijäämiä astioihin tai astianpesukoneeseen; ■ Pesu- tai kuivaustuloksen heikkenemistä.

Mikäli näin tapahtuu, suosittelemme erillisen pesuaineen, vedenpehmennysaineen ja huuhteluaineen käyttöä. Näin varmistetaan vedenpehmennysaineen moitteeton toiminta astianpesukoneessa.

Huomatkaa, että kun ryhdytte käyttämään erillistä vedenpehmennysainetta (suolaa) yhdistelmäpesuaineen käytön jälkeen, tarvitaan muutama pesujakso ennen kuin vedenpehmennysaine toimii jälleen tehokkaasti.

TÄRKEÄÄ

Ongelmat, jotka aiheutuvat yllä mainittujen aineiden käytöstä, eivät kuulu takuumme piiriin.

Huuhteluainesäiliön täyttö

Huuhteluaine, joka vapautuu veteen automaattisesti viimeisen huuhteluvaiheen aikana, edistää astioiden kuivumista ja estää jälkien ja tahrojen syntymistä. Huuhteluainesäiliö on pesuainesäiliön vasemmalla puolella (kuva A "3"). Avaa kansi painamalla avauspainiketta ja vetämällä samanaikaisesti kannesta.

On suositeltavaa käyttää aina huuhteluainetta, joka on tarkoitettu nimenomaan astianpesukoneille.

Tarkista huuhteluaineen määrä säiliössä olevasta tarkistusaukosta (C).

Huuhteluaineen määrän säätäminen 1-6

Säädin (D) sijaitsee kannen alla, ja sitä voidaan kääntää kolikon avulla.

Suositeltava asento on 4. Tähän vaikuttaa kuitenkin veden kalkkipitoisuus. Jos siis pesun jälkeen astioissa on raitoja, vähennä kirkasteen annostelua tai mikäli astioissa näkyy läiskiä, lisää kirkasteen annostelua.

TÄYNNÄ TYHJÄ

Tumma Vaalea

Koneen suodatinjärjestelmä (kuva A "4") on 3-osainen:

keskiosa kerää karkeimmat ruuanjätteet;

suodatinlevy, joka suodattaa pesuvettä koko pesuvaiheen ajan;

mikrosuodatin, joka on suodatinlevyn alla, suodattaa pienimmätkin lisähiukkaset vedenkierrosta ja siten takaa parhaan mahdollisen pesutuloksen.

■ Suodattimet tulee tarkistaa ja tarvittaessa puhdistaa jokaisen pesun jälkeen. - Irrota suodatin kääntämällä kahvasta vastapäivään (kuva 1). ■ Suodattimen keskiosa on irrotettavissa (kuva 2). ■ Irrota keskiosa (kuva 3) ja puhdista juoksevan veden ja mahdollisesti harjan avulla. ■ Jokaisen pesuohjelman päätteeksi mikrosuodatin puhdistuu automaattisesti suihkutusjärjestelmän ansiosta. Tämä varmistaa parhaan mahdollisen pesutuloksen ja vähentää puhdistuksen tarvetta. Mikrosuodatin tulee puhdistaa kahden viikon välein.

VAROITUS!

Suodattimien puhdistamisen jälkeen varmista, että ne on koottu oikein ja että suodatinharso on oikealla paikallaan astianpesukoneen alaosassa.

Varmista, että suodatin on kierretty myötäpäivään takaisin paikoilleen, koska jos suodatinyksikkö ei ole kunnolla paikoillaan, tämä saattaa heikentää laitteen tehokkuutta.

TÄRKEÄÄ

Älä koskaan käytä astianpesukonetta ilman suodattimia.

Näin saat parhaimman pesutuloksen

■ Ennen astioiden asettamista astianpesukoneeseen poista kaikki ruoantähteet (luut, kuoret, lihan tai vihannesten palat, kahvinpurut, hedelmien kuoret, tupakantuhka, hammastikut jne.), etteivät suodattimet, poistovesiletku ja suihkuvarren suuttimet tukkeudu. - Älä huuhtele astioita ennen niiden asettamista astianpesukoneeseen. ■ Jos kattiloissa tai uuniastioissa on kiinni palaneita ruoantähteitä, ne kannattaa liottaa ennen pesua. ■ Aseta astiat koneeseen alassuin. ■ Pyri sijoittamaan astiat niin, etteivät ne kosketa toisiinsa. Oikea täyttötapa antaa parhaimman pesutuloksen. ■ Varmista täytön jälkeen, että suihkuvarret pääsevät pyörimään esteettä. ■ Liota sellaisia kattiloita, vuokia ja muita astioita, joissa on erityisen vaikeasti irtoavaa likaa tai pohjaanpalanutta ruokaa, vedessä, johon on sekoitettu konepesuainetta. ■ Hopeisten astioiden pesu:

a) huuhtele hopeiset astiat heti käytön jälkeen, erityisesti jos niissä on majoneesia, munaa, kalaa tms;

b) älä ripottele pesuainetta hopeisille astioille:

c) pidä hopeat erillään muista metalliastioista.

Säästövinkkejä

• Jos haluat astianpesukoneen pesevän täyden pesuohjelman, aseta astiat koneeseen kunkin aterian päätteeksi, ja tarvittaessa käynnistä kylmähuuhteluohjelma ruoantähteiden pehmentämiseksi ja isojen ruokajäämien poistamiseksi ennen uusien astioiden laittamista. Kun astianpesukone on täysi, käynnistä täysi pesuohjelma. ■ Jos astiat eivät ole hyvin likaisia tai jos korit eivät ole kovin täynnä, valitse Eco-ohjelma ohjelmaluettelon ohjeiden mukaisesti.

Mitä astianpesukoneeseen ei saa laittaa?

On muistettava, että kaikki astiat eivät sovellu pestäväksi astianpesukoneessa. Emme suosittele termoplastisten tuotteiden, puu- tai muovikahvaisten ruokailuvälineiden, puukahvaisten kattiloiden, alumiini-, kristalli- tai lyijylasiastioiden pesua astianpesukoneessa, ellei valmistaja ilmoita niiden olevan konepesun kestäviä. ■ Jotkin koristeet saattavat haalistua. Siksi ennen koko sarjan pesemistä koneessa kannattaa pestä yksi sen varmistamiseksi, etteivät kaikki haalistu. ■ Hopeisia ruokailuvälineitä, joissa on ruostumattomasta teräksestä tehdyt kädensijat, ei kannata laittaa astianpesukoneeseen, koska osat saattavat reagoida kemiallisesti keskenään.

TÄRKEÄÄ Varmista aina ostaessasi uusia astioita tai ruokailuvälineitä, että ne voidaan pestä astianpesukoneessa.

Hyödyllisiä vinkkejä

■ Jottei yläkorista tippuisi mitään alakorin päälle, poista alakori ensimmäisenä. ■ Jos astiat jäävät koneeseen joksikin aikaa, jätä luukku raolleen, jotta ilma pääsee kiertämään ja astiat kuivuvat paremmin.

KONEEN PUHDISTUS JA HOITO

■ Puhdistaessasi astianpesukonetta ulkopuolelta älä käytä liuottavia (rasvaa poislavia aineita) tai hankaavia aineita vaan ainoastaan veteen kastettua liinaa. ■ Astianpesukoneesi ei vaadi mitään erityishoitoa, koska pesutila puhdistuu itsestään. ■ Pyyhi säännöllisesti oven tiiviste kostealla kankaalla poistaaksesi mahdolliset ruoanjätteet ja huuhteluainejäämät. ■ Vedestä kertynyt kalkki on syytä puhdistaa tietyin väliajoin, suorittamalla pesu kone tyhjänä. Kaada lasillinen etikkaa pesutilaan ja valitse hienopesu. ■ Jos astiat jäävät likaiseksi, tarkista että suihkuvarren suuttimet ovat puhtaat (kuva A "5").

Jos ne ovat tukossa, puhdista seuraavasti:

1. Poistaaksesi ylemmän suihkuvarren, käännä se ensin nuolen kohdalle (kuva 1b). Työnnä suihkuvartta ylöspäin ja samalla pyöritä myötäpäivään (kuva 1). Takaisinasennus tapahtuu vastapäivään. Alempi suihkuvarsi voidaan irrottaa yksinkertaisesti nostamalla se pois paikoiltaan (kuva 2).
2. Pese suihkuvarret juoksevan veden alla.
3. Asenna suihkuvarret takaisin ja muista lukita ylempi paikoilleen.

■ Sekä luukun sisäosa että pesutila ovat ruostumattomasta teräksestä. Mikäli hapettumisesta aiheutuneita läiskiä esiintyy, johtuu tämä suuresta rautasuolojen määrästä vedessä. - Nämä läiskät voidaan poistaa käyttämällä mietoa hankausnestettä. - Älä kuitenkaan koskaan käytä klooripohjaisia aineita, teräsvillaa tai muuta vastaavaa.

Katkaise virta koneesta painamalla käynnistyskytkintä. Sulje vesihana jokaisen pesukerran jälkeen letku- ja vesivahinkojen välttämiseksi.

Mikäli kone seisoo käyttämättä pitkään, on syytä noudattaa seuraavia ohjeita:

1. pese kone tyhjänä käyttäen pesuainetta, jotta kone puhdistuu mahdollisista ruoanjätteistä;
2. irrota sähköjohto pistorasiasta;
3. sulje vesihana;
4. täytä tarvittaessa huuhteluainesäiliö;
5. jätä luukku raolleen;
6. pidä koneen sisäosa puhtaana;
7. Jos konetta säilytetään tilassa, jonka lämpötila on alle 0°C, putkiin jäävä vesi saattaa jäätyä. Odota, kunnes lämpötila nousee nollan yläpuolelle ja sen jälkeen vielä 24 tuntia, ennen kuin käynnistät astianpesukoneen.

TARKISTUSLISTA

Jos astianpesukone ei toimi, tarkista seuraavat asiat ennen kuin otat yhteyttä huoltoliikkeeseen:

VIKA SYY KORJAUS
1 - Pesuohjelmat elvät toimi	Pistoke ei ole pistorasiassa	Kytke pistoke rasiaan
	Käynnistyskytkintä ei ole palnettu	Palna käynnistyskytkintä
	Sähkövirta on katkalstuna	Tarkista
	Sulakkeet ovat palaneet	Tarkista
	Vesihana ei ole auki	Avaa vesihana
	Vedentulo on katkalstu koko klimeistöstä	Tarkista
	Koneen luukku ei ole kunnolla suljettu	Sulje luukku
2 - Koneeseen el tule vettä	Syyt kohdassa 1	Tarkista
	Ohjelman valintakytkintä ei ole asetettu tarkasti	Aseta ohjelmakytkin tarkasti haluamasi ohjelman kohdalle
3 - Vesi ei poistu koneesta	Vedenpolistoletku on talttella	Suorista vedenpolistoletku
	Suodatin on likainen tal tukossa	Puhdista suodatin
4 - Kone polstaa vettä jatkuvasti	Vedenpolistoletku on lilan alhaalla	Sijoita vedenpolistoletkun pää 40-100 cm korkeudelle koneen alareunasta
5 - Suihkuvarret elvät pyörl pesun aikana	Kone on täytetty niin, että jokin astia estää suihkuvarsien liikkeen	Tarkista astioiden sijoittelu
	Käytetty väärää pesuainetta, joka vaahtoaa likaa	Tarkista pesuaineen laatu
6 - Sähkölaitteet, joissa ei ole näyttöä: yksi tai useampi merkkivalo vilkkuu nopeasti	Vesihana suljettu	Kytke virta pois koneesta. Avaa vesihana.Käynnistä uudelleen.

VIKA SYY KORJAUS
7 - Koneesta kuuluu epämäärälstä ääntä	Astioita el ole ladottu huolellisesti palkolleen	Tarkista astioiden sijoittelu
8 - Astiat jäävät likaisiksi tai harmaiksi	Syyt kohdassa 5	Tarkista
	Astiat on sijoitettu väärin	Tarkista astioiden sijoittelu
	Pesuaine on annosteltu väärin	Tarkista pesuaineen annostus
	Käytetty väärää pesuohjelmaa	Tarkista pesuohjelman valinta
	Huuhteluaine loppunut säliöstä	Tarkista huuhteluaineen määrä
	Suodatin tai suihkuvarrot puhdistamatta	Puhdista suodatin ja suihkuvarret
	Kattiloiden pohjat eivät ole puhdistuneet	Kiinnipalanut lika tulee liottaa ennen pesua
	Kattiloiden reunat eivät ole puhdistuneet	Tarkista kattiloiden sijoittelu
9 - Astioissa kahvi- tai teetahroja	Pesuaine vanhaa tai säilytetty avoimessa pakkauksessa	Hanki pesuaine riittävän pienissä erissä ja säilytä se hyvin sujetussa pakkauksessa
10 -Astioissa vesitahroja	Huuhteluaine loppunut säliöstä	Tarkista huuhteluaineen määrä
11 - Pesuaine ei huuhtoudu pois	Pesuaine kosteaa tai kokkareista	Säilytä pesuaine kuivassa paikassa
12 - Valkoisia läiskiä astioissa	Vesi on liian kovaa	Tarkista ja säädä suolan ja huuhteluaineen määrä

HUOM! Mikäli jokin ylläolevista tilanteista tulee eteen, ja pesutulos on huono, on tarpeen poistaa tahrat astioista käsin, sillä viimeinen kuivausjakso kovettaa tahrat niin, että seuraava pesukonepesu ei välttämättä poista niitä.

Mikäli toimintahäiriöt jatkuvat, ota yhteyttä valtuutettuun huoltoliikkeeseen ja ilmoita koneen sarjanumero. Se on koneen sisäpuolella luukun yläosassa tai takuukortissa. Tämä nopeuttaa huoltotoimintaa.

Valmistaja ei ole vastuussa tässä ohjekirjassa mahdollisesti esiintyvistä painovirheistä. Valmistaja pidättää itsellään oikeuden tehdä tarvittavia muutoksia tuotteisiinsa muuttamatta sen olennaisia ominaisuuksia.

SISÄLLYS

Valmistaja ei ole vastuussa tässä ohjekirjassa mahdollisesti esiintyvistä painovirheistä. Valmistaja pidättää itsellään oikeuden tehdä tarvittavia muutoksia tuotteisiinsa muuttamatta sen olennaisia ominaisuuksia.

Tämä laite on merkitty sähkö- ja elektroniikkalaiteromusta annetun Euroopan unionin direktiivin 2002/96/EY mukaisesti.

Tämän tuotteen asianmukainen hävittäminen auttaa estämään mahdolliset kielteiset ympäristö- ja terveysvaikutukset, joita vääränlainen jätteenkäsittely voisi muutoin aiheuttaa.

Tuotteeseen merkitty tunnus osoittaa, että tätä tuotetta ei saa käsitellä kotitalousjätteenä. Sen sijaan se tulee toimittaa sähkö- ja elektroniikkalaiteromun keräyspisteeseen.

Tuote tulee hävittää paikallisten jätehuoltomääräysten mukaisesti.

Lisätietoja tämän tuotteen käsittelystä, keräämisestä ja kierrätyksestä saa kunnan ympäristöviranomaisilta, jätehuoltoyhtiöstä ja liikkeestä, josta tuote on ostettu.

Tämä laite on merkitty EU-direktiivin 2002/96/EY mukaisesti sähkö- ja elektroniikkalaiteromusta (WEEE).

Varmistaaksesi, että tämä tuote hävitetään asianmukaisesti, autat ehkäisemään mahdollisia haittoja ympäristölle ja muiden terveydelle. Tuotteen asiaton hävittäminen voi aiheuttaa kielteisiä seurauksia. Laitteessa oleva symboli osoittaa, että sitä ei saa käsitellä kotitalousjätteenä. Se on sen sijaan toimitettava sähkö- ja elektroniikkalaitteiden kierrätyspisteeseen.
