ACMT 6631/WH - Liesi WHIRLPOOL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vapaasti seisova liesi, jossa kaasuliesi ja sähköuuni
Merkki	Whirlpool
Malli	ACMT 6631/WH
Uunityyppi	Sähkömonitoimiuuni
Uunin tilavuus	61 L
Uunin mitat (K x L x S)	32.4 x 45.5 x 41.3 cm
Keittotason tyyppi	Lasikeraaminen keittotaso, jossa 4 keittoaluetta (2 säteily-, 2 Hilite)
Keittotason teho (maks.)	6400 W
Uunin toiminnot	Perinteinen, Paistaminen, Nopea kypsennys, Monitoimikypsennys, Pizza, Grillaus, Gratinointi, Sulatus, Pohja, Pohja tuuletettu
Energiankulutus (kiertoilma)	Katso arvokilpi (ei erikseen annettu)
Virtalähde	230 V ~ 50/60 Hz (yksivaiheinen) tai 400V 2N~ / 3N~

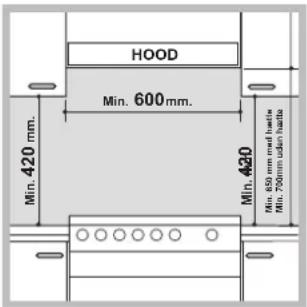

Asennusvaatimukset	Palamaton seinä, väh. 600 mm kaapeista, 420 mm seinäkaapeista, turvaketju vaaditaan
Uunin puhdistus	Höyryavusteinen puhdistus (kaada 300 ml vettä, pohjatoiminto 100 °C:ssa 15 min) ja manuaalinen puhdistus
Uunin valo	25 W, E14-kanta, käyttäjän vaihdettavissa
Luukun irrotus	Irrotettavissa saranoiden lukituskappaleilla ja yläprofiilin irrotuksella
Turvaominaisuudet	Turvaketju, jäännöslämmön merkkivalot, lapsilukkoa ei mainittu, automaattista sammutusta ei mainittu
Lisävarusteet	1 liukuva grilliritilä, 1 valumapannu, säädettävät jalat
Takuu	Katso takuuvihko

Usein kysytyt kysymykset - ACMT 6631/WH WHIRLPOOL

Kuinka käytän uunia ensimmäistä kertaa?

Kuumenna tyhjä uuni luukku suljettuna maksimilämpötilassa vähintään puoli tuntia. Varmista, että huone on hyvin tuuletettu. Laitteesta voi tulla lievä haju suoja-aineiden palaessa.

Kuinka puhdistan lasikeraamisen keittotason?

Käytä kosteaa sientä ja kuivaa imukykyisellä talouspaperilla. Pinttyneeseen likaan käytä erityistä lasikeraamisen puhdistusainetta tai kaavinta (ei toimiteta). Poista muovi- tai sokeriroiskeet heti kaapimella pinnan ollessa kuuma.

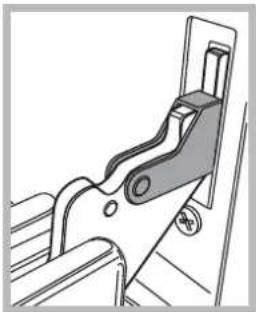

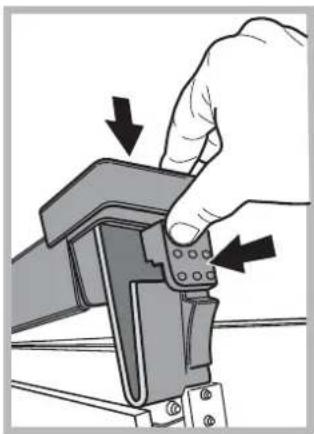

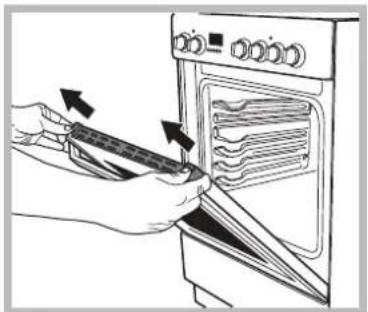

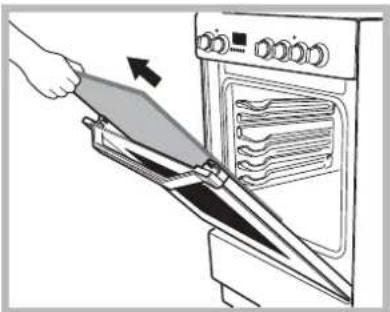

Kuinka irrotan uunin luukun puhdistusta varten?

Avaa luukku, kierrä saranoiden lukituskappaleet kokonaan taaksepäin, sulje sitten luukku, kunnes se pysähtyy noin 40° kulmaan. Paina yläprofiilin kahta painiketta ja vedä se irti. Poista lasilevy puhdistusta varten. Kokoa uudelleen päinvastaisessa järjestyksessä.

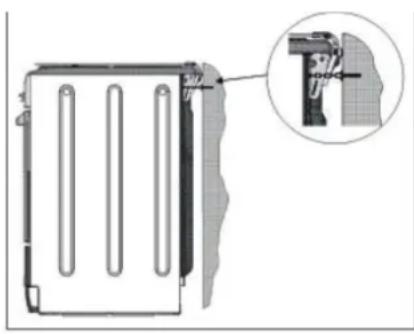

Onko turvaketju tarpeellinen?

Kyllä, estämään tahaton kaatuminen (esim. lapsen kiipeäessä luukulle). Liesi on varustettu turvaketjulla, joka on kiinnitettävä seinään ruuvilla (ei toimiteta). Varmista, että ketju on kireällä ja yhdensuuntainen maan kanssa.

Mitä kaasu- ja sähköliitäntöjä tarvitaan?

Kaasuliitäntä: käytä joustavaa tai jäykkää metalliletkua, tarkista vuodot saippuavedellä. Sähkö: 230V yksivaihe (esiasetettu) tai 400V 2N/3N liitäntälevyn kautta. Käytä omnipolaarista kytkintä, jonka kosketinväli on 3 mm. Laite on maadoitettava.

Mitä kypsennysohjelmia on käytettävissä?

Ohjelmia ovat: Perinteinen, Paistaminen, Nopea kypsennys, Monitoimikypsennys, Pizza, Grillaus, Gratinointi, Sulatus, Pohja ja Pohja tuuletettu. Jokainen ohjelma käyttää eri lämmityselementtejä ja puhallusasetuksia.

Kuinka vaihdan uunin valopolttimon?

Irrota uuni sähköverkosta. Poista lampun kantaa peittävä lasikansi. Vaihda 230V, 25W, E14-kanta polttimo. Aseta kansi takaisin ja kytke uuni uudelleen.

Voinko käyttää uunia useilla tasoilla samanaikaisesti?

Kyllä, mutta vain kiertoilmatoiminnolla. Käytä tasoja 2 ja 4 kahdelle ritilälle. Kolmelle ritilälle (esim. Paistamisohjelma) käytä tasoja 1, 3 ja 5. Vältä tasoja 1 ja 5 herkille ruoille.

Kuinka suoritan höyryavusteisen puhdistuksen?

Kaada 300 ml vettä uunipellille alimmalle tasolle. Valitse POHJA-toiminto 100 °C:ssa 15 minuutiksi. Jäähtymisen jälkeen pyyhi sisäosat kostealla liinalla. Poista mahdollinen jäännösvesi.

Mitä teen, jos uuni ei lämpene kunnolla?

Tarkista termostaatin merkkivalo. Jos se ei syty, varmista, että valitsin- ja termostaattinupit on asetettu oikein. Jos ongelma jatkuu, ota yhteys valtuutettuun huoltopalveluun ja anna malli ja huoltonumero arvokilvestä.

KÄYTTÖOHJE ACMT 6631/WH WHIRLPOOL

Turvallisuusohjeet,19

Laitteen kuvaus - Yleiskatsaus, 59

Laitteen kuvaus - Ohjauspaneeli, 59

Asennus, 60

Päälle kytkeminen ja käyttäminen, 62

Lieden käyttäminen, 65

Puhdistaminen ja kunnossapito, 66

SAFETY INSTRUCTIONS

IMPORTANT TO BE RED AND OBSERVED

Ennen kuin alat käyttämään laitetta lue huolellisesti läpi kappaleet Terveys ja turvallisuus sekä Käyttö ja kunnossapito. Pidä nämä ohjeet käden ulottuvilla mahdollista myöhempää tarvetta varten.

OMASI SEKÄ MUIDEN TURVALLISUUS ON ERITTÄIN TÄRKEÄÄ

Tämä ohjekirja ja itse laite sisältävät tärkeitä turvallisuuteen liittyviä varoituksia, jotka tulee lukea, ja joita tulee noudattaa kaikissa tilanteissa.

Tämä on turvallisuuteen liittyvä varoitussymboli.

Tämä symboli varoittaa mahdollisista vaaratilanteista, jotka voivat johtaa itsesi tai läheistesi kuolemaan tai loukkaantumiseen.

Kaikkia turvallisuusohjeita seuraa turvallisuushuomautusta koskeva symboli tai sana "VAARA" tai "VAROITUS." Näillä sanoilla tarkoitetaan:

VAARA

Ilmaisee uhkaavan vaaratilanteen, jonka huomiotta jättäminen aiheuttaa vakavia vammoja.

VAROITUS

Ilmaisee uhkaavan vaaratilanteen, jonka huomiotta jättäminen voi aiheuttaa vakavia vammoja.

Kaikki turvallisuusvaroitukset antavat tarkempia tietoja mahdollisista vaaratilanteista ja osoittavat kuinka vähentää loukkaantumisriskiä, vaurioita ja sähköiskun vaaraa jotka johtuvat laitteen virheellisestä käytöstä. Noudata seuraavia ohjeita huolellisesti.

Näiden ohjeiden noudattamatta jättäminen voi johtaa vaaratilanteisiin. Valmistaja ei ota mitään vastuuta henkilövahingoista, kotieläimiin kohdistuneista vahingoista tai omaisuusvahingoista jos näitä neuvoja ja varoituksia ei noudateta huolellisesti.

- Erittäin nuoret (0-3-vuotiaat) ja nuoret (3-8-vuotiaat) lapset on pidettävä poissa laitteen ulottuvilta ilman jatkuvaa valvontaa.

- 8-vuotiaiden ja sitä vanhempien lasten sekä henkilöiden joiden fyysinen, motorinen tai henkinen toimintakyky on rajoittunut tai joilla ei ole aikaisempaa kokemusta tai tietoa laitteen käytöstä voivat käyttää laitetta vain, jos heitä valvotaan tai jos he ovat saaneet ohjeistusta laitteen turvallisesta käyttötavasta ja jos he ymmärtävät siihen liittyvät vaarat.

- Lasten ei tule antaa leikkiä laitteen kanssa. Lasten ei tule antaa puhdistaa laitetta ilman aikuisen valvontaa.

- Laite ja sen osat kuumenevat käytön aikana, pidä lapset kaukana laitteen ulottuvilta. Älä anna laitteen joutua kosketuksiin vaatteiden tai muiden helposti syttyvien materiaalien kanssa ennen kuin sen kaikki osat ovat täysin jäähtyneet.

- Älä kosketa lämpövastuksia tai laitteen sisäpintaa käytön aikana tai heti sen jälkeen - palovammojen vaara.

- Yikuumentunut öljy ja rasvat syttyvät helposti tuleen. Pysy aina tarkkaavaisena kun laitat ruokaa käyttäen elintarvikkeita jotka sisältävät paljon rasvaa, öljyä tai alkoholia (esim. rommia, konjakkia tai viiniä).

- Älä koskaan jätä laitetta ilman valvontaa kypsentäessäsi ruokia.

- VAROITUS : Älä kuumenna tai kypsennä suljetuissa purkeissa tai astioissa olevia elintarvikkeita.

- Niiden sisään kertyvä paine voi johtaa räjähdykseen, vahingoittaen laitetta.

- Jos käytät alkoholipitoisia juomia ruokaa laittaessasi (esim. rommia, konjakkia tai viiniä), muista että alkoholi höyrystyy korkeissa lämpötiloissa. Tämän vuoksi on olemassa vaara että höyrystynyt alkoholi voi syttyä tuleen joutuessaan kosketuksiin lämpövastuksen kanssa.

- Jos laite tukee lämpömittarin käyttöä, käytä vain kyseiselle uunille suositeltua lämpömittaria.

- TULIPALOVAARA : Älä säilytä esineitä keittotasolla, muuten ne voivat syttyä palamaan.

- VAROITUS : Jos lämpölevyn lasi rikkoontuu: -sammuta kaikki polttimet ja sähköiset lämpövastukset välittömästi ja irrota laite verkkovirrasta, -älä kosketa laitteen pintaa, -äläkä käytä laitetta

- Nämä ohjeet ovat voimassa jos laitteessa on maadoitussymboli. Jos symbolia ei ole, katso laitteen tekniset tiedot jotka sisältävät kaikki tarpeelliset ohjeet muutosten tekemiseen maadoitusta varten

- Lasikansi voi rikkoontua kuumentuessaan. Sammuta kaikki polttimet ja sähkölevyt ennen kuin suljet kainen. Älä sulje kantta polttimen ollessa päällä

- Jos tässä ohjekirjassa olevia ohjeita ei noudateta täsmällisesti, käyttö voi johtaa tulipalon syttymiseen tai räjähdykseen aiheuttaen omaisuusvahinkoja tai loukkaantumisen.

FI

LAITTEEN KÄYTTÖTARKOITUS

- Tämä laite on tarkoitettu ainostaan kotitalouskäyttöä varten. Mikään muu käyttötarkoitus ei ole sallittua (esim. huoneiden lämmit-täminen). Laitetta ei ole tarkoitettu ammattikäyttöön. Valmistaja ei ole vastuussa virheellisestä käytöstä tai ohjauslaitteiden virheellisistä asetuksista.

Tämä laite on tarkoitettu käytettäväksi kotitalouksissa ja vastaavankaltaisissa olosuhteissa kuten :

• Henkilökunnan keittiötiloissa kaupoissa, toimistoissa sekä muissa työympäristöissä;
• Maatiloilla;
• Maatilamajoitusten ja hotellien sekä motellien asiakkaiden ja muiden asuinympäristöjen keskuudessa;
• Aamiais- ja vastaavankaltaisten majoitusten keskuudessa.
• VAROITUS : Tätä laitetta ei ole suunniteltu ohjattavaksi käyttäen ulkoista ajastinta tai erillistä kauko-ohjattavaa syöttöjärjestelmää.
• Älä käytä laitetta ulkotiloissa.
• Älä säilytä räjähtäviä tai helposti syttyviä aineita kuten aerosolitölkkejä laitteen sisällä, äläkä sijoita tai käytä bensiiniä tai muita helposti syttyviä aineita laitteen sisälle tai sen läheisyyteen: laite voi syttyä palamaan jos se kytketään vahingossa päälle.
• Älä säilytä räjähtäviä tai helposti syttyviä aineita kuten aerosolitölkkejä laitteen sisällä, äläkä sijoita tai käytä bensiiniä tai muita helposti syttyviä aineita laitteen sisälle tai sen läheisyyteen: laite voi syttyä palamaan jos se kytketään vahingossa päälle.

ASENNUS

• Asennus ja korjaustyöt saa tehdä vain valtuutettu sähköasentaja, valmistajan ohjeiden sekä paikallisten turvallisuusmääräysten mukaisesti. Älä korjaa tai vaihda mitään osia laitteeseen jollei sitä erikseen ole mainittu käyttöoppaassa.
• Sähkö- ja kaasuliitäntöjen on noudatettava paikallisia määräyksiä.
• Lasten ei tule antaa suorittaa asennustöitä. Pidä lapset kaukana asennuksen aikana. Pidä pakkausmateriaalit (kuten muovipussit, polystyreeniosat jne.) poissa lasten ulottuvilta, asennuksen aikana ja sen jälkeen.
• VAROITUS : Laitteen muutostyöt ja asennustapa ovat välttämättömiä jotta laitetta voidaan käyttää turvallisesti ja asianmukaisesti kaikissa ylimääräisissä maissa
• Käytä suojakäsineitä suorittaaksesi kaikki purku- ja asennustyöt.
• Kun purat laitteen pakkauksesta, varmista että laitteen ovet sulkeutuvat kunnolla. Ongelmatilanteissa, ota yhteyttä jälleenmyyjään tai lähimpään valtuutettuun huoltoliikkeeseen. Estääksesi kaikenlaiset vaurioiden muodostumisen, pura uuni styroksipakkauksesta vasta asennuksen aikana.
• Laitteen kuljettamiseksi ja asentamiseksi tarvitaan vähintään kaksi henkilöä.
• Laitteen tulee olla irti verkkovirrasta ennen asennustoimenpiteitä.
• Varmistu siitä että laitteen virtajohto ei vaurioidu asennuksen aikana.
• Kytke laite päälle vasta kun asennus on päättynyt.
• Laitteen kanssa kosketuksiin joutuvien keittiökalusteiden ja laitteiden tulee olla lämmönkestäviä (vähintään 90° C).

KAASULIITÄNTÄ

• VAROITUS : Ennen asentamista, varmista että kaasun paikalliset toimitusehdot (kaasun tyyppi ja paine) ovat yhteensopivia lieden kanssa (katso arvokilpi sekä syöttötaulukko).
• Käytä paineensäätimiä jotka sopivat ohjekirjassa mainittuun kaasunpaineeseen.
• VAROITUS : Tämän laitteen säätöehdot on mainittu laitteen etiketissä (arvokilvessä).
• VAROITUS : Tätä laitetta ei tule kytkeä palamistuotteiden poistolaitteeseen. Se tulee asentaa ja liittää voimassa olevien asennusmääräysten mukaisesti. Laitteen ilmanvaihtoa koskeviin vaatimuksiin tulee kinnittää erityistä huomiota.
• VAROITUS : Nämä toimenpiteet saa suorittaa vain valtuutettu sähköasentaja.
• Jos laite on kytketty nestekaasuun, kaasun säätöruuvi tulee kiristää niin kireälle kuin mahdollista.
• Kun kaasupullo on liitetty laitteeseen, kaasupullon tai säiliön tulee olla oikein asennettu (pystysuunnassa).
• Käytä kaasuliitäntään ainoastaan joustavia tai jäykkiä metalliletkuja.
• VAROITUS : Jos käytät ruostumattomasta teräksestä tehtyä letkua, se tulee asentaa niin että letku ei ota kiinni mihinkään liikkuvaaan kalusteeseen (esim. laatikosto). Sen tulee antaa kulkea sellaisen alueen kautta jossa ei ole esteitä ja jossa sitä voidaan tarkastella koko pituudeltaan.
• Kun suorittanut kaasuliitännän, tarkista vuodot saippuavedellä. Kytke polttimet päälle ja kierrä kytkimet maksimiasennosta 1* minimi-asentoon 2* tarkistaaksesi liekin tasaisuuden.

SÄHKÖVAROITUKSET

• Varmista, että arvokilvessä mainittu jännite vastaa kotisi jännitettä.
• Jotta asennustoimenpiteet täyttäisivät voimassa olevat turvallisuusmääräykset, moninapainen kytkin jonka katkojaväli on vähintään 3mm vaaditaan.
• Määräykset edellyttävät että laite on maadoitettu.
• Laitteille jossa on pistotulppa, jos pistoke ei sovi pistorasiaan, ota yhteyttä valtuutettuun sähköasentajaan.
• Älä käytä jatkojohtoja, monipistokkeita tai sovittimia. Älä liitä laitetta pistorasiaan jota voidaan käyttää kauko-ohjaimella.

Virtajohdon on oltava riittävän pitkä laitteen asentamisen jälkeen, sen kytkemiseksi verkkovirtaan.

• Älä vedä virtapistoketta johdon varassa.
• Jos virtajohto on vaurioitunut se tulee vaihtaa samanlaiseen. Virtajohdon saa vaihtaa vain valtuutettu sähköasentaja, noudattaen valmistajan ohjeita sekä paikallisia turvallisuusmääräyksiä. Ota yhteyttä valtuutettuun huoltollikkeeseen.
• Älä käytä tätä laitetta jos sen virtajohto tai pistoke on vaurioitunut, jos se ei toimi oikein, tai jos se on vahingoittunut tai kaatunut. Älä upota virtajohtoa tai pistoketta veteen. Pidä johto kaukana kuumilta pinnoilta.
• Laitteen sähköiset komponentit eivät saa olla käyttäjän ulottuvilla asennuksen jälkeen.
• Älä koske laitteeseen märillä kehon osilla äläkä käytä sitä paljain jaloin.
• Laitteen irrottaminen verkkovirrasta on mahdollistettava irrottamalla pistoke käsin jos se on käyttäjän ulottuvilla, tai käyttämällä saatavilla olevaa moninapaista kytkintä joka on asennettu pistokkeen eteen kansallisten sähkö- ja turvallisuusvaatimusten mukaisesti.
• Arvokilpi sijaitsee uunin etureunassa (näkyvillä luukun ollessa auki).

OIKEA KÄYTTÖTAPA

• VAROITUS : Kypsennystä tulee valvoa. Lyhytkestoistakin kypsennystä tulee valvoa jatkuvasti.
• Älä käytä liettä työskentelyalustana tai tukena.
• VAROITUS : Valvomaton kypsennys liedellä käyttäen rasvaa tai öljyä voi olla vaarallista ja johtaa tulipaloon. Älä koskaan yritä sammuttaa tulipaloa vedellä, vaan kytke laite pois päältä ja peitä liekki esim. kannella tai sammutuspeitteellä.
• VAROITUS : Jos kohtaat ongelmia kytkiessäsi polttimia päälle, ota yhteyttä huoltoon vaihtaaksesi viallisen kaasuhanan uuteen.
• Tuuletusaukkoja joita käytetään ilmanvaihtoon ja lämmön johtamiseen ei koskaan tule peittää.
• Käytä patoja ja pannuja joiden pohja on yhtä leveä kuin polttimien tai hieman suurempi (katso erityinen taulukko). Varmistu siitä että padat jotka ovat liedellä eivät ulotu keittoalueen reunan yli.
• VAROITUS : Älä anna polttimen liekin ulottua pannun reunan yli.
• VAROITUS : Ritilöiden vääränlainen käyttö voi johtaa lieden vaurioitumiseen: älä aseta ritilöitä ylösalaisin tai työnnä niitä lieden reunalta toiselle.
• Älä käytä : Valurautaisia muurinpohjapannuja, vuolukivestä tehtyjä patoja, saviruukkuja ja -pannuja. Lämmönjohtimia kuten metalliverkkoa, tai mitään muuta samantyyppistä ratkaisua. Kahta poltinta samanaikaisesti yhtä astiaa kohden (esim. kalakattilan kanssa).
• Huomaa : jos toimitetun kaasun paikalliset erityisolosuhteet tekevät polttimen sytyttämisestä vaikeaa, on suositeltavaa toistaa toimenpide polttimen ollessa kytketty pienelle liekille.
• Huomaa : Jos keittotason ylle on asennettu liesituuletin, katso liesituulettimen asennusohjeista tuulettimen oikea etäisyys liedestä.
• VAROITUS : Ritilöiden suojaavat kumijalat voivat aiheuttaa tukehtumisvaaran nuorille lapsille. Kun olet irrottanut ritilät, varmista että kaikki jalat ovat kunnolla paikoillaan.
• Pyyhi kaikki nesteet kannesta ennen sen avaamista.

PUHDISTAMINEN JA KUNNOSSAPITO

• Laitteen tulee olla irti verkkovirrasta ennen mitään puhdistus- tai huoltotoimenpiteitä.
• Älä koskaan käytä höyrypuhdistuslaitteita.
• Varmistu siitä että laite on kytketty pois päältä ennen kuin vaihdat hehkulampun välttääksesi sähköiskun vaaran.
• Älä käytä voimakkaita, hankaavia puhdistusaineita tai teräviä metallikaapimia puhdistaaksesi luukun lasin, sillä ne voivat naarmuttaa lasin pintaa, joka saattaa johtaa lasin rikkoontumiseen.
• Älä käytä hankaavia tai syövyttäviä aineita, klooripohjaisia puhdistusaineita tai teräsvillaa.
• Välttääksesi sähköisen sytyttimen rikkoontumisen, älä käytä sitä kun polttimet eivät ole paikoillaan.

MILJÖRÅD

PAKKAUSMATERIAALIEN HÄVITTÄMINEN

- Pakkausmateriaalit ovat 100% kierrätettäviä ja ne on merkitty kierrätyssymbolilla . Pakkausmateriaalit tulee hävittää vastuullisesti ja noudattaen täysin paikallisten viranomaisten määräyksiä koskien jätteiden hävittämistä.

KODINKONEIDEN HÄVITTÄMINEN

• Laitteen hävittämisen yhteydessä, varmista että se on käyttökelvoton katkaisemalla virtajohto ja poistamalla ovet sekä hyllyt (jos sellaisia on), jotta lapset eivät voisi kiivetä ja juuttua laitteen sisään.
• Tämä laite on valmistettu kierrätettävistä tai uudelleenkäytettävistä materiaaleista. Hävitä se paikallisten säädösten mukaisesti.

• Saadaksesi lisätietoja kodin sähkölaitteiden käsittelystä, toimittamisesta romutukseen sekä kierrättämisestä, ota yhteyttä paikallisiin viranomaisiin, kotitalousjätteiden noutopalveluun tai liikkeeseen mistä ostit laitteen.
• Tämä laite on merkitty noudattaen Euroopan Unionin direktiiviä 2012/19/EU koskien sähkö- ja elektroniikkalaiteromua (WEEE).
• Varmistamalla että tämä tuote hävitetään oikein, autat ennaltaehkäisemään mahdollisia haittavaikutuksia ympäristölle sekä ihmisten terveydelle, jotka voivat seurata tämän tuotteen huolimattomasta jätteidenkäsittelystä.

- Symboli tuotteessa tai sen mukana tulevissa asiakirjoissa osoittaa että tuotetta ei tule hävittää muun kotitalousjätteen mukana vaan toimittaa asianmukaiseen keräyskeskukseen sähkö- ja elektroniikkaromun kierrätystä varten.

ENERGIANSÄÄSTÖVINKKEJÄ

• Esilämmitä uuni vain jos se on erikseen mainittu kypsennystaulukossa tai reseptissä.
• Käytä tummaksi lakattuja tai emaloituja paistovuokia sillä ne sitovat lämpöä paljon paremmin.
• Sammuta uuni 10-15 minuuttia ennen kypsennysajan päättymistä. Ruoat jotka tarvitsevat pidemmän kypsennysajan jatkavat kypsymistään uunin sammuttamisen jälkeenkin.

VAATIMUSTENMUKAISUUSVAKUUTUS

- Tämä laite täyttää ekologisen suunnittelun vaatimukset eurooppalaisen säännöstön nro. 65/2014 ja nro. 66/2014 eurooppalaisen standardin EN 60350-1 mukaisesti.

OMINAISPIIRTEET
Uunin mitat (KxLxS)	32,4x45,5x41,3cm
Tilavuus	61 l
Hyödyllisiä mittoja koskien uunin sisäpuolta	leveys 42cm syvyys 44cm korkeus 8,5cm
Jännite ja taajuus	katso arvokilpi
Keraaminen liesi
Takana vasemmalla	1200 W
Takana oikealla	2300 W
Edessä vasemmalla	1700 W
Edessä oikealla	1200 W
Maks. keraamisen lieden kulutus	6400 W
ENERGIAMERKINTÄ ja EKOLOGINEN SUUNNITTELU	Energiankulutus luonnollisella kiertoilmalla – lämmitystapa: Kiertoilma Ilmoitettu energiankulutus pakotetulla kiertoilmalla - lämmitystapa: Pahtaminen

ENERGIAMERKINTÄ

ja EKOLOGINEN SUUNNITTELU

HUOLTO

Ennen kuin otat yhteyttä huoltoliikkeeseen

1. Yritä ratkaista ongelma ensin itse (katso "Vianmääritysopas").
2. Sammuta ja käynnistä laite uudelleen nähdäksesi häviääkö ongelma.

Jos vika ei häviä edellä mainittujen tarkistusten jälkeen, ota yhteyttä lähimpään huoltoliikkeeseen.

Mainitse: vian tyyppi;

• uunin tarkka tyyppi ja malli;
- Huollon palvelunumero (numero sanan “Huolto” jälkeen arvokilvessä) joka sijaitsee säilytyslokeron luukun sisäpuolella. Huollon palvelunumero on mainittu myös takuutodistuksessa;
• täydellinen osoitteesi;
- puhelinnumerosi.

Ota yhteyttä takuutodistuksessa valtuutettuun huoltoliikkeeseen huoltoa varten.

Jos huoltotyön tekevät sähköasentajat jotka eivät kuulu valmistajan valtuutettujen huoltoliikkeiden piiriin, pyydä lisäselvitys teetetystä työstä ja varmista että käytetyt varaosat ovat alkuperäisosia. Näiden ohjeiden noudattamatta jättäminen voi johtaa turvallisuuden ja tuotteen laadun heikkenemiseen.

GB

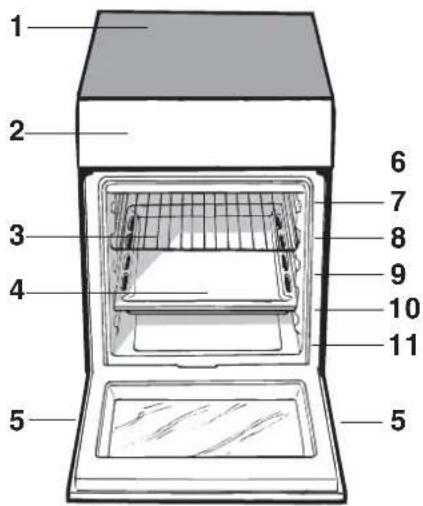

FI Laitteen kuvaus Yleiskatsaus

1. Lasikeraaminen liesi
2. Ohjauspaneeli
3. Liukuva uuniritilä
4. RASVAPELTI
5. Säädettävät jalat
6. OHJAUSKISKOT liukuville ritilöille
7. taso 5
8. taso 4
9. taso 3
10. taso 2
11. taso 1

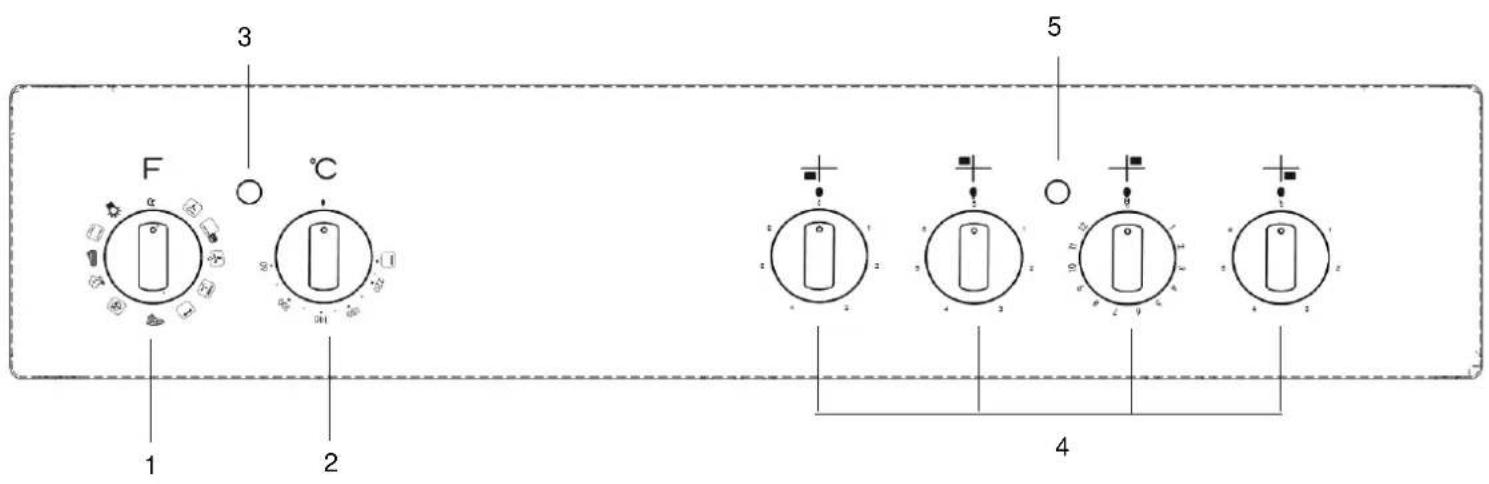

FI Laitteen kuvaus Ohjauspaneeli

1. VALINTAKYTKIN
2. TERMOSTAATIN kytkin
3. TERMOSTAATIN merkkivalo
4. SÄHKÖLEVYN POLTTIMEN KYTKIN
5. SÄHKÖLEVYN merkkivalo

FI

Ennen kuin alat käyttämään uutta laitetta lue tämä ohjekirja huolellisesti läpi. Se sisältää tärkeitä tietoja koskien laitteen turvallista asennustapaa sekä käyttöä.

Säilytä nämä käyttöohjeet tulevaa tarvetta varten.

Varmista että nämä ohjeet annetaan mukaan jos laite myydään, annetaan pois tai siirretään toiseen asuntoon.

Laitteen saa asentaa vain valtuutettu ammattimies mukana olevien ohjeiden mukaisesti.

Kaikki tarpeelliset muutokset tai huoltotoimenpiteet tulee suorittaa vasta kun laite on irrotettu verkkovirrasta.

Sijoittaminen ja asentaminen vaakasuoraan

Laitteen voi asentaa kaappien rinnalle joiden korkeus ei ylitä lieden pintaa.

Varmistu siitä että seinä joka jää laitteen taakse on tehty palamattomasta, lämpöä kestävästä materiaalista (T 90°C).

Asentaaksesi laitteen oikein:

• Sijoita se keittiöön, ruokasaliin tai studio-asuntoon (ei kylpyhuoneeseen).
• Jos lieden yläosa on kaappeja korkeammalla, se tulee asentaa vähintään 600mm etäisyydelle niistä.
• Jos liesi asennetaan seinäkaapiston alapuolelle, sen yläosan ja kaapiston väliin tulee jättää vähintään 420mm tyhjää tilaa.

Tätä etäisyyttä on kasvatettava 700mm, jos seinäkaapit on tehty palavasta materiaalista (katso kuva).

• Älä sijoita kaihtimia lieden taakse tai alle 200mm päähän sen sivuista.
• Kaikki liesituulettimet on asennettava niiden ohjekirjojen ohjeiden mukaisesti.

Asentaminen vaakasuoraan

Jos laitetta on tarpeen tasoittaa, kierrä säädettävät jalat paikoilleen lieden jalustan kuhunkin kulmaan (katso kuva).

Jalat* sopivat lieden alapuolella oleviin aukkoihin.

Laitetta ei tule asentaa

koristeoven taakse jotta se ei ylikuumenisi

Sähköliitäntä

Virtakaapelin sovittaminen

Avataksesi liitäntälevyn:

- Työnnä ruuvimeisseli liitäntälevyn suojuksen sivuilla oleviin kielekkeisiin.

- Vedä suojus irti avataksesi liitäntälevyn.

Asentaaksesi johdon, noudata seuraavia ohjeita:

- Löysää johdon kiristinruuvia ja johdon kosketinruuveja.

Hyppyjohtimet on määritetty valmiiksi tehtaalla 230 V yksivaiheista kytkentää varten (katso kuva).

230V \~ H05RR-F 3x4 CEI-UNEL 35363 H05VV-F 3x4 CEI-UNEL 35746

- Suorittaaksesi sähköliitännät kuvassa olevalla tavalla, käytä kahta hyppyjohdinta laatikon sisällä (katso kuva - joka on merkitty kirjaimella "P").

400V 2N\~ H05RR-F 4x4 CEI-UNEL 35363 H05VV-F 4x4 CEI-UNEL 35746

400V 3N\~ H05RR-F 5x2.5 CEI-UNEL 35363 H05VV-F 5x2.5 CEI-UNEL 35746

- Kiinnitä virtajohto kiristämällä johdon kiristysruuvia ja aseta suojus sitten takaisin paikoilleen.

Verkkojohdon liittäminen verkkovirtaan

Asenna vakiopistoke joka vastaa tyyppikilvessä olevaa kuormitusta (katso taulukko Tekniset tiedot).

Laite tulee kytkeä suoraan verkkovirtaan käyttäen moninapaista kytkintä jonka katkojaväli on vähintään 3mm asennettuna laitteen ja pistorasian väliin. Kytkimen tulee olla sopiva merkityn jännitteen kanssa ja sen tulee noudattaa voimassa olevia sähkömääräyksiä (maadoitus ei saa katketa kytkimen vuoksi). Virtajohto on sijoitettava siten, että se ei pääse kosketuksiin yli 50°C lämpöisten esineiden kanssa missään vaiheessa. Ennen kuin liität laitteen verkkovirtaan, varmista seuraavat asiat:

• Laite on maadoitettu ja pistoke on lainmukainen.
• Pistorasia kestää laitteen maksimitehon, joka on merkitty arvokilpeen.
• Jännite on arvokilvessä mainittujen arvojen välillä.
• Pistorasia on yhteensopiva laitteen pistokkeen kanssa. Jos pistorasia ei ole yhteensopiva pistokkeen kanssa, pyydä valtuutettua sähköasentajaa vaihtamaan se. Älä käytä jatkojohtoa tai monipistokkeita.

Kun laite on asennettu, virtajohdon ja pistorasian tulee olla helposti käyttäjän ulottuvilla.

Johto ei saa olla taittunut tai puristuksissa. Johto on tarkistettava säännöllisesti ja se tulee vaihtaa vain valtuutetun sähköasentajan toimesta.

Valmistaja ei ota mitään vastuuta jos näitä varotoimia ei noudateta.

Arvokilpi sijaitsee säilytyslokeron sisäpuolella, tai luukun ollessa auki uunin sisällä sen vasemmassa seinämässä.

Turvaketju

! Jotta laite ei kaatuisi, esimerkiksi lasten kiivetessä uunin luukun päälle, turvaketju TULEE OLLA asennettu!

Liesi on varustettu turvaketjulla joka tulee kiinnittää laitteen takana olevaan seinään ruuvilla (ei mukana) samalle korkeudelle jolla turvaketju on kiinnitetty laitteeseen. Valitse ruuvi ja ruuvin ankkuri laitteen takana olevan seinän materiaalin mukaan. Jos ruuvin halkaisija on alle 9mm, sen välissä tulee käyttää prikkaa. Kiinnittäessäsi ketjun betoniseinään tarvitset ruuvin jonka halkaisija on vähintään 8mm ja pituus 60mm.

Varmista, että ketju on kiinnitetty laitteen takaosaan ja seinään kuvan mukaisesti, niin että se on tarpeeksi kireällä ja vaakasuorassa.

*

Käytettävissä vain tietyissä malleissa.

Päälle kytkeminen ja käyttäminen

FI

Ensimmäisellä käyttökerralla, lämmitä tyhjä uuni luukun ollessa suljettuna maksimilämpötilaan ainakin puolen tunnin ajaksi. Varmista että tila on kunnolla tuuletettu ennen kuin sammutat uunin ja avaat uunin luukun. Laite voi haista hieman epämiellyttävälle johtuen valmistusprosessissa käytettyjen suoja-aineiden palamisesta pois.

Ennen kuin alat käyttämään tuotetta, irrota kaikki muovikelmut laitteen ympäriltä.

Uunin kytkeminen päälle

1. Valitse haluamasi kypsennystila kiertämällä VALINTA kytkintä.
2. Valitse suositeltu lämpötila kypsennystilaa varten tai haluamasi lämpötila kiertämällä TERMOSTAATIN kytkintä. Yksityiskohtainen luettelo kypsennystiloista ja suositelluista lämpötiloista löytyy vastaavasta taulukosta (katso neuvoja uunikypsennykseen taulukko).

Kypsennyksen aikana on aina mahdollista:

• Vaihtaa kypsennystilaa kiertämällä VALINTA kytkintä.
• Vaihtaa lämpötilaa kiertämällä TERMOSTAATIN kytkintä.
• Asettaa kypsennyksen kokonaiskesto sekä päättymisaika (katso alla).
• Lopettaa kypsennys kiertämällä VALINTA kytkin asentoon "0".

Älä koskaan aseta esineitä suoraan uunin pohjalle, näin vältät uunin emalipinnoitteen vahingoittumisen. Käytä vain tasoa 1 kypsentäessäsi ruokaa vartaassa.

Aseta astiat mukana tulevalle/tuleville ritilöille.

TERMOSTAATIN merkkivalo

Tämän palaessa, uuni lämpenee. Valo sammuu kun uunin sisälämpötila on saavuttanut valitun lämpötilan. Tässä vaiheessa valo syttyy ja sammuu tasaisesti, ilmaisten termostaatin olevan päällä ja pitävän lämpötilan tasaisena.

Uunin valo

Tämä syttyy kiertäessäsi VALINTA kytkimen mihin tahansa asentoon paitsi "0". Valo palaa niin kauan kuin uuni on päällä. Valitsemalla kytkimellä, valo syttyy

lämpövastusten ollessa pois päältä.

Kypsennystilat

Lämpötila voidaan asettaa kaikissa kypsennystiloissa 60 °C sekä maks. välille, paitsi seuraavissa tiloissa - GRILLAUS (suositus: aseta vain MAKS. asentoon) - GRATINOINTI (suositus: älä ylitä 200°C).

VAROITUS! Uunissa on pysäytysjärjestelmä ritilöiden irrottamiseen ja niiden putoamisen estämiseen ulos uunista.(1) Kuten piiroksessa, irrottaaksesi ritilät kokonaan, nosta ritilät, pitäen niiden etuosasta kiinni ja vedä (2).

Useiden tasojen käyttäminen samanaikaisesti

Jos tarvitset kahta ritilää yhtä aikaa, käytä AUTOMAATTISTA PUHALLIN tilaa 📋, tämä on

ainoa tila joka sopii tämän kaltaiseen kypsentämiseen. Suosittelemme lisäksi että:

• Tasoja 1 ja 5 ei käytetä. Tämä sen vuoksi että suora kuumennus voi polttaa lämpötilaherkät ruoat.
• Tasoja 2 ja 4 käytetään ja ruoat jotka tarvitsevat enemmän lämpöä sijoitetaan tasolle 2.
• Kypsentäessäsi ruokia jotka vaativat eri keston ja lämpötilan, aseta lämpötila kahden lämpötilan puoliväliin (katso neuvoja uunikypsennykseen taulukko) ja aseta arat ruoat ritilälle tasolle 4. Ota pois ruoat jotka vaativat lyhemmän kypsennysajan ensin.
• Kypsentäessäsi pizzoja useilla ritilöillä lämpötilan ollessa asetettu 220 °C, uunia esilämmitetään 15 minuutin ajan. Yleisesti ottaen, ruoanlaitto tasolla 4 kestää pidempään: suosittelemme että pizza joka paistetaan alimmalla tasolla otetaan pois ensin, jonka jälkeen pizza tasolla 4 otetaan pois muutamaa minuuttia myöhemmin.
• Aseta rasvapelti alimmaiseksi ja ritilä ylimmäiseksi.

Toiminto	Toiminto	Toiminto
	PERINTEINEN UUNI	Sekä ylhäällä että alhaalla olevat lämpövastukset kytkeytyvät päälle. Käyttäessäsi perinteistä kypsennystilaa, on parasta käyttää vain yhtä kypsennysritilää. Jos useampi kuin yksi ritilä on käytössä, lämpö jakautuu epätasaisesti.
	PAISTAMINEN	Takaosan lämpövastus ja tuuletin kytkeytyvät päälle, ja takaavat näin lämmön jakautumisen varovasti ja tasaisesti uunissa. Tämä tila on ihanteellinen lämpötilaherkkien ruokalajien (kuten kakkujen joiden täytyy nousta) kypsentämiseen sekä leivonnaisten valmistamiseen 3 tasolla samanaikaisesti.
	PIKAKYP- SENNYS	Lämpövastukset ja tuuletin kytkeytyvät päälle, varmistaen lämmön jakautumisen jatkuvasti ja tasaisesti koko uunissa.Esilämmitystä ei tarvita tätä kypsennystilaa käytettäessä. Tämä tila soveltuu erityisesti valmiiksi pakattujen (pakastettujen tai esikypytettyjen) elintarvikkeiden kypsentämiseen nopeasti. Parhaat tulokset saavutetaan käyttämällä vain yhtä ritilää.
	USEAN VASTUKSEN KÄYTTÄMINEN	Kaikki lämpövastukset (ylä-, ala- ja kiertoilma) kytkeytyvät päälle ja puhallin alkaa toimia. Koska lämpö pysyy samana koko uunissa, ilma kypsentää ja ruskistaa ruoan tasaisesti. Samaan aikaan voidaan käyttää enintään kahta ritilää.
	PIZZA	Pyöreat lämpövastukset ja uunin pohjassa olevat vastukset kytkeytyvät päälle ja puhallin kytkeytyy päälle. Tämä yhdistelmä lämmittää uunin nopeasti tuottamalla huomattavan määrän lämpöä, erityisesti uunin pohjassa olevan vastuksen kautta. Jos käytät useampaa kuin yhtä ritilää, vaihda aterioiden paikkaa kypsennyksen puolivälissä.
	GRILLAUS	Ylemmän lämpövastuksen keskimmäinen osa kytkeytyy päälle. Grillauksen korkea ja suora lämpötila on suositeltava ruoille jotka vaativat korkean pintalämpötilan (naudanliha ja pihvit, sisäfileeipihvi sekä etrecöte). Tämä kypsennystila käyttää rajoitetun määrän energiaa ja on ihanteellinen pienten annosten grillaamiseen. Aseta ruoka ritilän keskelle, se ei kypsy kunnolla ritilän reunoilla.
	GRATINOINTI	Ylempi lämpövastus ja varras (jos saatavilla) kytkeytyvät päälle ja puhallin alkaa toimia. Tämä ominaisuusyhdistelmä lisää lämpövastusten yksisuuntaisen lämpösäteilyn tehoa kierrättämällä ilmaa uunin sisällä. Tämän estää ruokia palamasta pinnalta ja mahdollistaa lämmön tunkeutumisen suoraan ruoan sisään.
	SULATTAMINEN	Uunin pohjassa oleva puhallin kierrättää huoneenlämpöistä ilmaa ruoan ympärillä. Tämä on suositeltavaa kaikkien elintarvikkeiden sulattamista varten, mutta erityisesti herkille elintarvikkeille jotka eivät tarvitse lämmittämistä, kuten esimerkiksi jäätelökakut, kerma- tai vaniljakastikejälkiruoat ja hedelmäkakut. Käyttämällä puhallinta, sulatusaika vähenee noin puoleen. Lihaa, kalaa ja leipää sulatettaessa on mahdollista nopeuttaa sulatusprosessia käyttämällä "usean vastuksen" tilaa ja asettamalla lämpötila 80° - 100 °C.
	POHJA	Alimmäinen lämpövastus kytkeytyy päälle. Tätä asentoa suositellaan aterioiden loppukypsennykseen (paistovuoassa) jotka ovat jo valmiita pinnalta mutta edellyttävät lisäkypsentämistä sisältä, tai jäikiruokia varten jotka on peitetty hedelmillä tai hillolla, ja jotka edellyttävät ainoastaan kohtalaista kypsentämistä pinnalta. On huomattava, että tämä toiminto ei salli uunin sisälämpötilan saavuttaa enimmäislämpötilaa (250 °C) ja siksi emme suosittele elintarvikkeiden kypsentämistä käyttäen pelkästään tätä asetusta, ellet kypsennä kakkuja (jotka tulee paistaa 180 °C tai alemmassa lämpötilassa).
	POHJA JA KIERTOILMA	Alimmainen lämmitysvastus sekä puhallin kytkeytyvät päälle, mahdollistaen lämmön jakautumisen uunissa tasaisesti. Tämä yhdistelmä on hyödyllinen kasvisten ja kalojen kevyeen kypsentämiseen.

Käytännön neuvoja ruoanlaittoon

Käyttäessäsi GRILLAUS tilaa, aseta pelti tasolle 1 keräämään kypsennyksen aikana tihkuvat nesteet (rasva ja/tai ihra).

GRILLAUS

• Työnnä ritilä tasolle 3 tai 4. Sijoita ruoka ritilän keskelle.
• Suosittelemme että lämpötila asetetaan enimmäisasentoon. Ylempää lämmitysvastusta säädellään termostaatin avulla ja se aina toimi tasaisesti.

PIZZA

• Käytä kevyttä alumiinista pizzapannua. Aseta se uunin mukana tulevalle ritilälle.
  Rapeaa pintaa varten, älä käytä rasvapeltiä koska se estää kuoren muodostumisen pidentämällä kypsennysajan kokonaiskestoa.
• Jos pizzassa on paljon täytettä, suosittelemme että lisäät mozzarellajuustoa pizzan päälle puolivälissä paistamista.

Uunin kypsennystaulukko

Kypsen-nystilat	Ruokalajit	Paino (kg)	Ritilän korkeus	Esilämmit-ysaika minuuttia	Suositeltu lämpötila	Kypsenn-ysaika (minuuttia)
Perinteinen uuni	Ankka	1	3	15	200	65-75
	Paahdettu vasikanpaisti tai pihvi	1	3	15	200	70-75
	Porsaanpaisti	1	3	15	200	70-80
	Keksit (muroläikina)	-	3	15	180	15-20
	Tortut	1	3	15	180	30-35
Leivontatila	Tortut	0.5	3	15	180	20-30
	Hedelmäkakut	1	2 tai 3	15	180	40-45
	Luumukakku	0.7	3	15	180	40-50
	Sokerikakku	0.5	3	15	160	25-30
	Täytetyt ohukaiset (2 ritilällä)	1.2	2 ja 4	15	200	30-35
	Pienet kakut (2 ritilällä)	0.6	2 ja 4	15	190	20-25
	Juustotäytteiset tuulihatut (2 ritilällä)	0.4	2 ja 4	15	210	15-20
	Tuulihatut (3 ritilällä)	0.7	1 ja 3 ja 5	15	180	20-25
	Keksit (3 ritilällä)	0.7	1 ja 3 ja 5	15	180	20-25
	Marengit (3 ritilällä)	0.5	1 ja 3 ja 5	15	90	180
Pikakyp-sennys	Pakasteet
	Pizza	0.3	2	-	250	12
	Kesäkurpitsa- ja katkarapupiirakka	0.4	2	-	200	20
	Maalaistyylinen pinaattipiirakka	0.5	2	-	220	30-35
	Pasteijat	0.3	2	-	200	25
	Lasagne	0.5	2	-	200	35
	Kypsät sushirullat	0.4	2	-	180	25-30
	Broilerinuijat	0.4	2	-	220	15-20
	Esilämmitetyt ruoat
	Kypsät broilerinsiivet	0.4	2	-	200	20-25
	Tuoreet ruoat
	Keksit (muroläikina)	0.3	2	-	200	15-18
	Luumukakku	0.6	2	-	180	45
	Juustotäytteiset tuulihatut	0.2	2	-	210	10-12
Usean vastuksen käyttäminen	Pizza (2 ritilällä)	1	2 ja 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lammas	1	2	10	180	40-45
	Paistettu broileri + perunat	1+1	2 ja 4	15	200	60-70
	Makrilli	1	2	10	180	30-35
	Luumukakku	1	2	10	170	40-50
	Tuulihatut (2 ritilällä)	0.5	2 ja 4	10	190	20-25
	Keksit (2 ritilällä)	0.5	2 ja 4	10	180	10-15
	Pienet kakut (1 ritilällä)	0.5	2	10	170	15-20
	Pienet kakut (2 ritilällä)	1	2 ja 4	10	170	20-25
	Suolaiset piirakat	1.5	3	15	200	25-30
Pizzatila	Pizza	0.5	3	15	220	15-20
	Paahdettu vasikanpaisti tai pihvi	1	2	10	220	25-30
	Broileri	1	2 tai 3	10	180	60-70
Grillaus	Merianturat ja mustekalat	0.7	4	-	Max	10-12
	Kalmari- ja katkarapu-kebabit	0.6	4	-	Max	8-10
	Mustekalat	0.6	4	-	Max	10-15
	Turskafilee	0.8	4	-	Max	10-15
	Grillatut kasvikset	0.4	3 tai 4	-	Max	15-20
	Vasikanpaisti	0.8	4	-	Max	15-20
	Makkarat	0.6	4	-	Max	15-20
	Hampurilaiset	0.6	4	-	Max	10-12
	Makrilli	1	4	-	Max	15-20
	Lämpimät voileivät (tai pahtoleivät)	4 ja 6	4	-	Max	3-5
Gratinointi	Grillattu broileri	1.5	2	10	200	55-60
	Mustekalat	1.5	2	10	200	30-35
Pohja ja kiertoilma	Ahven	0.5	3	18'	170-180	25-35
	Turskafilee	0.5	3	16'	160-170	15-20
	Meriahventa foliossa	0.5	3	24'	200-210	35-45
	Vihannessekoitus (ratatouille-typpinen)	0.8 - 1,0	3	21'	190 - 200	50 - 60
	Kypsät vihannekset
		1,5 - 2,0	3	20'	180 - 190	55 - 60
Pohja	Kypsennyksen viimeistelyyn

* kypsennysajat ovat suuntaa antavia, ja ne saattavat vaihdella makusi mukaan. Kypsentäessäsi ruokaa käyttäen grillivastusta tai grillivastuksen ja kiertoilman yhdistelmää, rasvapelti tulee aina asettaa uunin 1 tasolle pohjasta alkaen.

Lasikeraamisen lieden käyttäminen

Tiivisteissä oleva liima jättää rasvajälkiä lasiin. Suosittelemme että poistat nämä jäljet erityisella hankaamattomalla puhdistusaineella ennen laitteen ensimmäistä käyttökertaa. Ensimmäisten käyttötuntien aikana uuni saattaa haista kumille jonka pitäisi kadota hyvin nopeasti.

Keittoalueiden kytkeminen päälle ja pois

Kytkeäksesi keittoalueen päälle, kierrä sitä vastaavaa kytkintä myötäpäivään.

Kytkeäksesi keittoalueen pois päältä, kierrä kytkintä vastapäivään kunnes se on asennossa "0".

Jos KEITTOALUE PÄÄLLÄ merkkivalo palaa, tämä ilmaisee sen että vähintään yksi lieden keittoalueista on kytketty päälle.

Keittoalueet

Liesi on varustettu sähköisillä lämpövastuksilla.

Niiden ollessa käytössä lieden seuraavat osat muuttuvat punaisiksi.

Liesi on varustettu sähköisillä Hi-Lite lämpövastuksilla. Niiden ollessa käytössä lieden seuraavat osat muuttuvat punaisiksi.

A	B	A. Keittoalue jossa lämpöä säteilevät lämpövastukset.B. Keittoalue jossa Hi-Lite lämpövastus.C. Jälkilämmön merkkivalo:tämä ilmaisee keittoalueen lämpötilan sen
	C

ollessa yli 60°C, vaikka lämpövastus olisi jo sammutettu.

Keittoalueet jossa Hi-Lite lämpövastus

Nämä keittoalueet tuottavat lämpöä niiden sisältämien Hi-Lite lamppujen avulla. Niiden ominaisuudet ovat samankaltaiset kaasupolttimien kanssa: niitä on helppo hallita ja ne saavuttavat asetetun lämpötilan nopeasti, niin että voit todella nähdä niiden tuottaman tehon.

Lämpövastusten kuvaus

Pyöreät lämpövastukset tulevat punaisiksi 10 -20 sekunnin päästä siitä kun ne on kytketty päälle. Pyöreä Hi-Lite lämpövastus varmistaa lämmön tasaisen jakaantumisen yhdessä muiden etujen kanssa, joita Hi-Lite vastusten käyttäminen tarjoaa. Hi-Lite lamput säteilevät paljon lämpöä ja syttyvät heti kun ne on kytketty päälle, tarjoten seuraavia käytännöllisiä etuja:

• nopea lämpeneminen (verrattuna kaasupolttimeen)
• nopea jäähtyminen
• lämmön jakaantuminen tasaisesti koko pinnalle (pyöreiden lämpövastusten vuoksi).

Ne ovat samankaltaisia lieden muiden keittoalueiden kanssa ja siksi helppokäyttöisiä. Varmistaaksesi että käytät liettä oikein, sinun ei tarvitse muuta kuin katsoa ohjekirjassa oleva kypsennystaulukko.

Käytännön neuvoja koskien lieden käyttöä

- Käytä pannuja joissa on paksu, litteä pohja hyödyntääksesi keittoalueen lämmön johtumisen parhaiten.

- Käytä aina pannuja joiden halkaisija on tarpeeksi suuri peittääkseen lämpölevyn kokonaan, käyttääksesi kaiken saatavilla olevan lämmön hyväksesi.

• Varmista aina, että pannun pohja on täysin puhdas ja kuiva: tämä takaa keittoalueiden ja pannun välillä tapahtuvan lämmön johtumisen täydellisesti jolloin sekä pannut että liesi säilyvät tehokkaampana pidempään.
• Vältä käyttämästä samoja keittiövälineitä joita on aikaisemmin käytetty kaasupolttimien kanssa: kaasupolttimien lämmön keskittyminen voi vääristää pannun pohjan, jolloin se ei johda lämpöä oikein.
• Älä koskaan jätä keittoaluetta päälle ilman pannua, se voi vaurioittaa keittoaluetta.

As.	Säteilevä keraaminen lämpölevy tavallinen tai nopea lämpölevy	Keraaminen halogeenilämpölevy automaattinen lämpölevy
0		PoisPois
1	Kalan kypsentämiseen Voin tai suklaan sulattamiseen
2	Perunoiden keittämiseen (höyrystämiseen), keitoille, kik-herneille, pavoille	Nesteiden uudelleenlämmittämiseen
3	Suurten ruokamäärien kypsentämisen jatkamiseen, kasviskeitoille
4	Paahtamiseen ("medium")	Kastikkeille (mukaanlukien kermakastikkeet)
5	Paahtamiseen ("well done")
6	Ruskistamiseen tai kiehauttamiseen	Kypsentämiseen kiehumispisteessä
7
8		Paisteille
9
10		Muhennoksiin
11
12		Paistamiseen

Puhdistaminen ja kunnossapito

FI

- Jos mahdollista, vältä uunin esilämmittämistä ja yritä aina täyttää se kokonaan. Avaa uunin ovea

mahdollisimman harvoin koska uunin lämpö karkaa aina kun sitä avataan. Säästääksesi huomattavan määrän energiaa, kytke uuni pois päältä 5 - 10 minuuttia ennen kuin kypsennys on valmis ja käytä uunin jälkilämpöä.

• Automaattiset ohjelmat perustuvat tavallisiin elintarvikkeisiin.
• Pidä tiivisteet puhtaina ja siistinä energiahäviöiden estämiseksi.
• Jos käytät yösähköä “viivästetty kypsennys” vaihtoehto helpottaa rahan säästämistä käynnistämällä kypsennysohjelman halvempina aikoina.

Laitteen kytkeminen pois päältä

Irrota laite verkkovirrasta ennen sen puhdistamista tai huoltoa.

Älä koskaan käytä höyrypuhdistimia tai painepesureita laitteen puhdistamiseen.

Uunin puhdistaminen

• Ruostumattomasta teräksestä valmistetut tai emaililla päällystetyt ulkoiset osat ja kumiset tiivisteet voidaan puhdistaa käyttäen sientä joka on upotettu kädenlämpöiseen veteen ja neutraaliin puhdistusaineeseen. Käytä erikoistuotteita pinttyneiden tahrojen irrottamiseen. Puhdistuksen jälkeen, huuhtele ja kuivaa läpikotaisin. Älä käytä hankaavia jauheita tai syövyttäviä aineita.
• Uunin sisäosa tulisi mieluiten puhdistaa jokaisen käyttökerran päätteeksi, kun se on vielä lämmin. Käytä kuumaa vettä ja puhdistusainetta, huuhtele sitten hyvin ja kuivaa pehmeällä liinalla. Älä käytä hankaavia aineita.
• Puhdista luukun lasiosa sienellä ja hankaamattomalla puhdistusaineella, ja kuivaa sitten huolellisesti käyttäen pehmeää liinaa. Älä käytä karkeita hankaavia materiaaleja tai teräviä metallisia kaapimia koska nämä voivat naarmuttaa laitteen pintaa ja rikkoa lasin.
• Lisävarusteet voidaan pestä kuten jokapäiväiset astiat ja ne ovat myös konepesun kestäviä.
• Lika ja rasva tulee poistaa ohjauspaneelista käyttäen hankaamatonta sientä tai pehmeää liinaa.

Oven tiivisteiden tarkastaminen

Tarkista oven tiivisteet uunin ympäriltä säännöllisesti. Jos tiivisteet ovat vaurioituneet, ota yhteyttä lähimpään huoltolikkeeseen. Suosittelemme että uunia ei käytetä ennen kuin tiivisteet on vaihdettu.

Uunin hehkulampun vaihtaminen

1. Kun olet irrottanut uunin verkkovirrasta, poista lamppua

suojaava lasikansi (katso kuva).
2. Irrota hehkulamppu ja korvaa se samanlaisella: jännite 230 V, teho 25W, kanta E 14.
3. Aseta kansi takaisin paikoilleen ja liitä uuni takaisin verkkovirtaan.

I Älä käytä uunin lamppua ympäristön valaisemiseen.

Lasikeraamisen lieden puhdistaminen

Älä käytä hankaavia tai syövyttäviä aineita (esimerkiksi, suihkepulloissa olevia grillin- ja uuninpuhdistusaineita), tahranpoistoaineita, ruosteenestoaineita, jauhemaisia pesuaineita tai pesusieniä joissa on karkea pinta: nämä voivat naarmuttaa laitteen pinnan korjauskelvottomaksi.

• Yleensä riittää että liesi pestään käyttäen kosteaa sientä ja kuivataan imukykyisellä talouspaperilla.
• Jos liesi on erittäin likainen, voit hangata sitä erityisellä lasikeraamikalle tarkoitetulla puhdistusaineella, huuhdella hyvin ja kuivata sitten läpikotaisin.
• Irrottaaksesi pinttyneen lian, käytä siihen sopivaa kaavinta (ei toimiteta laitteen mukana).

Irrota roiskeet mahdollisimman pian, odottamatta laitteen jäähtymistä, välttääksesi kovettuneen saostuman muodostumisen. Saat erinomaisia tuloksia käyttämällä ruosteenkestävää teräsvillasientä - joka on suunniteltu erityisesti lasikeraamisille pinnoille - kostutettuna saippuaveteen.

• Jos muovi- tai sokeripitoisia aineita sulaa vahingossa lieden liedelle, irrota ne välittömästi kaapimella, lieden pinnan ollessa vielä kuuma.
• Puhdistamisen jälkeen, liesi voidaan vielä käsitellä erityisellä suojaavalla kunnossapitoaineella: tämän aineen jättämä näkymätön kerros suojaa lieden pintaa roiskeilta kypsennyksen aikana. Tämä tulee tehdä lieden ollessa vielä lämmin (ei kuuma) tai kylmä.
• Muista aina huuhdella laite huolellisesti puhtaalla vedellä ja kuivata se läpikotaisin: jäämät voivat kovettua myöhempien ruoanlaittokertojen myötä.

Lasikeraamisen lieden puhdistusaineet	Saatavilla
Ikkunakaapimet, partateräkaapimet	Tee-se-itse kaupoista
Vaihtoterät	Tee-se-itse kaupoista,supermarketeista, apteekista
COLLO luneta HOB BRITE Hob Clean SWISSCLEANER puhdistusaine	Apteekeista, osuuskaupoista, tavarataloista, paikallisista sähkölikkeistä,supermarketeista

Ruostumattoman teräksen puhdistaminen

Ruostumattomaan teräkseen voi jäädä jälkiä kovasta vedestä jota on jätetty laitteen pinnalle pitkäksi aikaa, tai voimakkaista pesuaineista jotka sisältävät fosforia.

Suosittelemme että laitteen teräspinnat huuhdellaan huolellisesti ja kuivataan sen jälkeen läpikotaisin.

Tuki

Merkitse seuraavat tiedot muistiin:

• Laitteen malli (Mod.).
• Sarjanumero (S/N).

Nämä tiedot löytyvät laitteessa olevasta arvokilvestä ja/tai pakkauksesta.

Uunin luukun irrottaminen ja sovittaminen

1. Avaa luukku
2. Kierrä uunin luukun saranapuristimet taaksepäin kokonaan (katso kuva)

1. Sulje luukku kunnes puristimet pysähtyvät (luukku on auki noin 40° kulmassa) (katso kuva)

1. Paina ylemmän profiilin molemmat painikkeet ja ota profiili ulos (katso kuva)

1. Poista lasilevy ja puhdista se kappaleessa: "Puhdistaminen ja kunnossapito" kuvatulla tavalla.

1. Aseta lasi takaisin paikoilleen

VAROITUS! Uunia ei saa käyttää sisemmän oven lasin ollessa pois paikoiltaan! VAROITUS! Asentaessasi oven sisempää lasia takaisin paikoilleen asenna se oikein päin niin että lasiin kirjoitettu teksti näkyy oikein ja voidaan helposti lukea.

1. Vaihda profiili, napsautus ilmaisee sen että osa on kunnolla paikoillaan.
2. Avaa luukku kokonaan.
3. Sulje kannattimet (katso kuva).

1. Luukku voidaan nyt sulkea kokonaan ja uuni kytkeä päälle tavanomaista käyttöä varten.

Uunin höyrypuhdistus

Tätä puhdistusmenetelmää suositellaan käytettäväksi erityisesti erittäin rasvaisten (paahdettujen) lihojen kypsentämisen jälkeen. Tätä puhdistusmenetelmää käyttäen lian irrottaminen uunin seinistä helpottuu uunin sisällä muodostuvan höyryn avulla helpompaa puhdistamista varten. Tärkeää! Ennen kuin aloitat höyrypuhdistuksen: - Irrota kaikki elintarvikejäämät ja rasva uunin pohjasta. - Irrota kaikki uunin mukana tulleet lisävarusteet (ritilät ja rasvapellit).

Suorita kaikki edellä kuvatut toimenpiteet seuraavien ohjeiden mukaisesti:

1. Kaada 300 ml vettä leivinpellille, ja aseta se alimmalle tasolle. Malleissa joiden mukana ei tule rasvapeltiä, käytä leivinpaperia asettamalla se grillin alimmalle tasolle;
2. Valitse uunin toiminto ja aseta lämpötila 100 °C;

3. pidä se uunissa 15 min. ajan;

4. sammuta uuni;

5. Kun uuni on jäähtynyt, voit avata oven ja päättää puhdistuksen käyttämällä vettä ja kosteaa liinaa;
6. poista kaikki ylimääräinen vesi uunista puhdistuksen jälkeen

Kun höyrypuhdistus on valmis, erityisesti rasvaisten ruokien jälkeen, tai kun rasvaa on vaikea irrottaa, voit joutua pesemään uunin perinteisellä tavalla, joka on kuvattu edellisesssä kappaleessa.

Puhdista uuni vain sen ollessa jäähtynyt!
