KÄYTTÖOHJE 84-002 Biltema

Ilmankuivaaja poistaa ilmasta kosteutta tehokkaasti ja tekee sisäilmasta siten miellyttävämpää. Laite on kevyt ja helposti siirrettävä. Tuotteessa on automaattinen jäätymisenesto. Huonelämpötilassa 5 – 12 °C laite pysähtyy jäätymisenestoa varten 30 minuutin välein, ja huonelämpötilassa 12 – 20 °C jäätymisenesto tehdään 45 minuutin välein. Ilmankuivaaja muistaa edellisen asetuksen virtakatkoksen jälkeen ja käynnistyy itse virran palauduttua. Mahdollinen ajastinasetus kuitenkin nollautuu.

TEKNISET TIEDOT

Syöttöjännite .....230 V/50 Hz

Teho....245W

Kuivausteho (maks.) .....10 l/päivä

Vesisäiliö....2,01

Äänitaso ....≤46 dB(A)

Ilmavirtaus ....105 m³/h

Kylmäaine ....R134a

Työlämpötila .....5 – 35 °C

Suositettu huoneala .....15 m²

Ajastin....0-24 tuntia

Automaattinen jäätymisenesto .Kyllä

Ilmoitukset .... Ilmoittaa säiliön täyttymisestä

Säiliö täysi -hälytys ....Kyllä

Ionisaatio ....Kyllä

Mitat (mm) .....276 x 185 x 470

Paino 9,9 kg

Kuivausteho: 15 °C/70 % 5,1 l/pv

20 °C/70 % 6,1 l/pv

25°C/70% 7,3 l/pv

30 °C/80 % 9,45 l/pv

TURVALLISUUSOHJEET

• Vedä virtajohto heti irti pistorasiasta, jos laite ei toimi oikein.
• Ilmankuivaimeen ei saa tehdä mitään muutoksia. Korjauksen saa suorittaa vain valtuutettu asentaja.
• Älä koske ilmankuivaimeen, jos kätesi ovat märät.
• Älä sijoita ilmankuivainta herkästi syttyvien aineiden tai kemikaalien läheisyyteen, suoraan auringtonpaisteeseen tai lämmönlähteen läheisyyteen.

• Varmista, että verkkojännite ja sen taajuus vastaavat ilmankuivaimen tyyppimerkintää.

• Varmista säännöllisesti, että virtajohto on ehjä. Vaurioitunut verkkojohto pitää vaihdattaa valtuutetulla asentajalla.

• Älä työnnä mitään ilmankuivaimen sisään, sillä sen sisällä on nopeasti pyöriviä puhaltimia.
• Aseta ilmankuivain tasaiselle ja tukevalle alustalle.
• Älä käytä ilmankuivainta alle 0 °C lämpötilassa, jotta vesi ei jäätyisi.
• Ilmankuivain on tarkoitettu sisäkäyttöön.
• Ilmankuivaajaa ei saa upottaa veteen tai sijoittaa veden lähelle.
• Jos käytät jatkuvaa vedenpoistoa varmista, että letku on kunnolla kiinni ja alaspäin laskeva.
• Vedä virtajohto irti pistorasiasta, kun laite ei ole käytössä. Vedä aina pistokkeesta, älä koskaan johdosta.
• Älä poista uimuria vesisäiliöstä.
• Vesisäiliö tyhjennetään tarvittaessa.
• Älä tuki ilmanotto- ja poistoaukkoja.
• Ilmankuivaajan päällä ei saa istua tai seistä.
• Tarkasta ilmansuodatin säännöllisesti, erityisesti jos laite on jatkuvassa käytössä.
• Laite on sammutettava ja irrotettava virtalähteestä ennen puhdistusta ja huoltoa.
• Ilmankuivaimessa ei ole jäähdytystoimintoa. Se tuottaa lämpöä ja nostaa siksi ympäristön lämpötilaa.
• 8 vuotta täyttäneet lapset ja henkilöt, joiden fyysi-sissä tai henkisissä kyvyissä on puutteita tai joilta puuttuu kokemusta tai osaamista, voivat käyttää tätä laitetta, jos heitä valvotaan heidän käyttäes-sään laitetta tai he ovat saaneet ohjeita laitteen käyttämisestä, jotta he osaavat käyttää laitetta turvallisesti ja ymmärtävät käytön aiheuttamat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa ja pitää laitetta kunnossa ilman valvontaa.
• Ei saa kytkeä ulkopuoliseen ajastimeen.
• Tuotetta ei saa peittää!
• Suodattimen puhtaus on tärkeää, tarkasta ja puh-dista se säännöllisesti.
• Tuote sisältää kylmäainetta R134a: vuototilanteessa laite on irrotettava virtalähteestä ja toimitettava korjattavaksi.
• Kuivaajaa ei saa käyttää ilman suodatinta.

OSAT

1. Etulevy
2. Ilman ulostulo
3. Kädensija
4. Ohjauspaneeli
5. Suodatinkotelo
6. Takaosa
7. Vesisäiliö
8. Sähköjohto

Ohjauspaneeli

Merkkivalot

1. Vesisäiliö täynnä
2. Virta kytketty
3. Asetus
4. Ajastin
5. Hidas puhallusnopeus
6. Nopea puhallusnopeus
7. Ionisaatio

Näyttö

Näytössä näkyy seuraavat tiedot:

• Kun laite yhdistetään virtalähteeseen, näytöllä näkyy huoneen ilmankosteus.
• Kun ilmankosteuden asetusarvoa säädetään, arvo näkyy näytöllä.
• Ajastinkäytössä näytöllä näkyy asetettujen tuntien määrä.
• Kun huoneen ilmankosteus on alle 35 %, näytöllä näkyy LO
• Kun huoneen ilmankosteus on yli 95 %, näytöllä näkyy HI.

Painikkeet

A. Virtakytkin
B. Ilmankosteuden säätö
C. Ajastimen asetus
D. Puhaltimen nopeus
E. Ionisaatio

SIJOITUSPAIKKA

Ilmankuivaajan ympärillä on oltava esteetöntä tilaa kuvan mukaisesti

OHJEET

Kun pistoke on pistorasiassa, virran merkkivalo palaa vihreänä riippumatta siitä, onko laite käynnissä.

• Käynnistä laite painamalla Ⓞ -painiketta.
• Valitse nopea tai hidas puhallus painamalla -painiketta.

• Aseta sopiva ilmankosteus painamalla -painiketta. Asetusalue on 40 – 80 %, 5 %:n välein. Kun ilmankosteus alittaa asetetun arvon 2 %:lla, kompressori pysähtyy. Puhallin pysähtyy 3 minuutin kuluttua. Kun ilmankosteus nousee asetusarvoon tai ylittää sen 2 %:lla, kompressori käynnistyy (kuitenkin aikaisintaan 3 minuutin kuluttua, sillä kompressorissa on 3 minuutin turvakytkin).

• Paina ⑧. Ajastimella voidaan asettaa kuivaajan toiminta-aika tunneissa. Paina Ajastin-painiketta, tuntimäärä näkyy näytössä. Säädä tuntimäärää painamalla painiketta toistuvasti. Asetusalue on 24 tuntia yhden tunnin välein. Ajastin sammuu ja asetus nollautuu, kun laite sammutetaan tai sen virta katkeaa. Kuivaaja siirtyy kuitenkin valmiustilaan, mikäli ilmankosteus on asetusarvon mukainen tai vesisäiliö on täynnä.

• Ionisaatio otetaan käyttöön/sammutetaan -painikkeella (toiminto puhdistaa ilmaa bakteereista ym.).

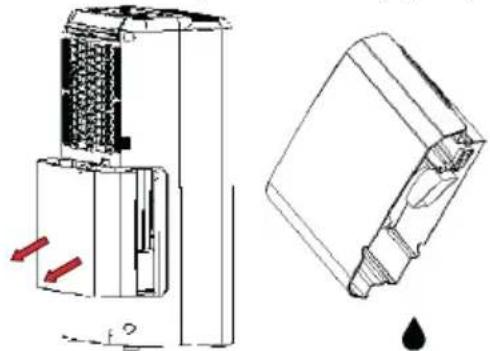

VESISÄILIÖN TYHJENTÄMINEN

Kun vesisäiliö täyttyy, sen merkkivalo syttyy ja ilmankuivaaja sammuu. Laite ilmoittaa vesisäiliön tyhjentämistarpeesta merkkiäänellä 15 minuutin ajan.

Paina kevyesti säiliön molemmilta puolilta ja vedä säiliö varovasti pois. Säiliön tyhjennys.

HUOM: Älä ota uimuria pois säiliöstä. Se sisältää ylitäyttöanturin.

Puhdista vesisäiliö tarvittaessa. Käytä kylmää tai haaleaa vettä. Älä koskaan käytä pesuainetta, hankaussientä, kemikaaleja, bensiiniä, tinneriä tai muita liuottimia, jotka voivat vaurioittaa säiliötä.

Pidä vesisäiliötä molemmin käsin ja paina se varovasti paikalleen. Jos säiliö on väärin paikallaan, anturi ilmoittaa säiliön olevan täynnä eikä kuivaaja käynnisty.

JATKUVA VEDENPOISTO

• Jos käytät poistoletkua, huolehdi sen puhtaudesta ja oikeasta laskukulmasta.
• Älä käytä ilmankuivaajaa poistoletkulla, jos huone-lämpötila on alle 0 °C.
• Poistoletkua käytettäessä vesisäiliötä ei tarvitse tyhjentää.

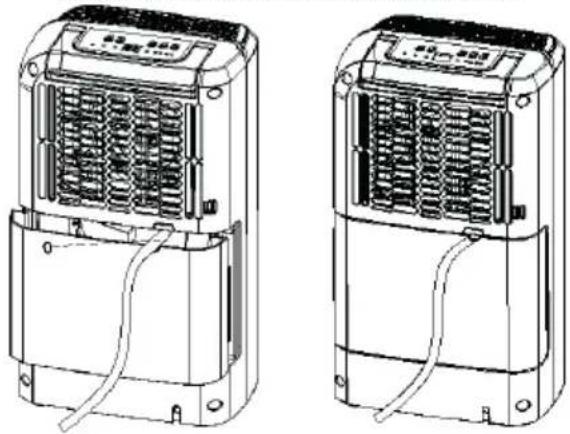

Vinyyliletkun liittäminen jatkuvaa vedenpoistoa varten

• Irrota pistoke sähköpistorasiasta.
• Liitä poistoliitäntään vinyyliletku, jonka sisäläpimitta on 10 mm. Sijoita letku niin, että se riippuu vapaasti ja laskee sopivaan kohtaan.
• Letku on johdettava viemäriin. Varmista, ettei letku pääse siirtymään ja että viemäri on puhdas. Muuten seurauksena voi olla tulviminen.

Ilmankuivaajan puhdistaminen

Pyyhi tuote pehmeällä hieman kostealla liinalla.

Ilmansuodattimen puhdistaminen

Avaa ilma-aukon ritilä varovasti ja ota ilmansuodatin pois.

Puhdista ilmansuodatin varovasti pölynimurilla, tai pese se lämpimällä vedellä ja miedolla saippualiuoksella. Anna kuivua hyvin.

Asenna suodatin takaisin päinvastaisessa järjestyksessä.

SÄILYTYS

1. Tyhjennä vesisäiliö, kuivaa ja asenna se takaisin.
2. Irrota pistoke pistorasiasta, kokoa johto ja sijoita se vesisäiliöön.
3. Puhdista ilmansuodatin
4. Sijoita laite viileään ja kuivaan paikkaan

VIANMÄÄRITYS

VIKA TARKASTA TOIMENPIDE
Ilmankuivaiin ei toimi Onko virtajohto	kytketty? Kytke virtajohto maadoitettu	un pistorasiaan.
	Onko vesisäiliö täynnä? Tyhjennä vesisäiliö
	Onko vesisäiliö oikein paikallaan? Aseenna vesisäiliö oikein
	Jos huonelämpötila on yli 35 °C tai alle 5 °C	Tuotteen turvatoiminnot aktivoituvat näissä lämpötiloissa eikä tuote käynnisty.
Laite ei kuivaa ilmaa Ovatko suodattimet likaiset? Puhdista suodattimet
		Ovatko ilmanottoaukot tukossa? Poistaa esteet ilmanottoaukoista
		Onko ilmankuivain puhdistusti-lassa?
Äänekäs	Onko ilmankuivain sijoitettu oikein?	Aseta ilmankuivain tasaiselle ja tukevalle alustalle
Ilmankuivain pysähtyy suunna-tussa kuivauksessa	Onko huonelämpötila käyttölämpö-tila-alueella?	Ilmankuivain pysähtyy automaattisesti, kun lämpötila laskee.
Vaatteet eivät kuivu	Riippuvatko vaatteet ilmankuivai-men edessä?	Riipusta vaatteet ilmanpoistoaukon eteen
	Onko huonelämpötila liian alhainen?	Nosta huonelämpötilaa.

Ilmankuivaimessa ei ole vikaa, jos jokin seuraavista ilmenee

ILMIÖ	SYY
Ilmankuivain pysähtyy välillä	Ilmankuivain sulatus on käynnissä
Ilmankuivain ottaa liian vähän vettä ilmasta	Ilmankuivain ei käy, jos ilmankosteus on alle 20 %.
Huoneen ilmankosteus on edelleen korkea	Huone on liian suuri.Ovet ja ikkunat ovat auki.Huoneessa on kosteutta tuottava kaasulämmitin.
Epämiellyttävä haju	Haju tulee seinistä, kalusteista ja esineistä.
Ilmankuivain on meluisa	Kylmäaineen kierto voi aiheuttaa ääntä, kunnes se vakiintuu.
Vesisäiliössä on toimitettaessa vettä	Ilmankuivain on testattu tehtaassa
Full-merkkivalo palaa	Summeri kuuluu, kun vesisäiliö on täynnä.
