KÄYTTÖOHJE EKB400W ELECTROLUX

FI Uuni Käyttöohje 29

INDHOLDSFORTEGNELSE

1. OPLYSNINGER OM SIKKERHED....3

2. SIKKERHEDSANVISNINGER....4

3. PRODUKTBESKRIVELSE....6

4. F∅R F∅RSTE ANVENDELSE....7

5. DAGLIG BRUG....7

6. URFUNKTIONER....9

7. BRUG AF TILBEH∅RET....10

8. EKSTRAFUNKTIONER....11

9. RÅD OG TIP....12

10. VEDLIGEHOLDELSE OG RENG∅RING.... 22

11. FEJLFINDING....25

12. INSTALLATION.... 26

13. ENERGIEFFEKTIV....27

VI TÄENKER PÅ DIG

Kiitämmte teitä Electrolux-laitteen hankinnasta. Olette valinneet tuotteen, joka perustuu vuosikymmenien aikana saatuun kokemukseen ja innovaatioon.

Kekseliäs ja tyylikäs laite, joka on suunniteltu teitä ajatellen. Laitetta käyttäessänne voitte olla aina varma erinomaisista tuloksista.

Tervetuloa Electroluxiin.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita:

www.electrolux.com/webselfservice

Tuotteen rekisteröimiseksi parempaa huoltoa varten:

www.registerelectrolux.com

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia:

www.electrolux.com/shop

ASIAKASPALVELU JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme. Malli, tuotenumero, sarjanumero.

Kyseiset tiedot löytyvät laitteen arvokilvestä.

⚠️ Varoitukset/huomautukset ja turvallisuusohjeet

i Yleisohjeet ja vinkit

Ympäristönsuojelu

Oikeus muutoksiin pidätetään.

1. ▲TURVALLISUUSTIEDOT

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.

- Laite on pidettävä 3-8-vuotiaiden lasten ja erittäin vakavasti liikuntarajoitteisten henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

- Alle 3-vuotiaat lapset tulee pitää kaukana laitteesta, ellei heitä valvota jatkuvasti.

- Älä anna lasten leikkiä laitteella.

- Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.

- Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun se on toiminnassa tai se jäähtyy. Laitteen osat ovat kuumia.

- Jos laitteessa on lapsilukko, se tulee kytkeä päälle.

- Lapset eivät saa puhdistaa laitetta tai suorittaa laitteeseen käyttäjän huoltotoimenpiteitä.

1.2 Yleiset turvallisuusohjeet

- Asennuksen ja johdon vaihtamisen saa suorittaa vain ammattitaitoinen henkilö.

- VAROITUS: Laite ja näkyvissä olevat osat kuumenevat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia.

- Käytä aina uunikintaita, kun käsittelet lisävarusteita tai uunivuokia.

- Irrota pistoke pistorasiasta ennen laitteen huoltoa.

- Varmista ennen lampun vaihtoa, että laite on pois päältä. Näin vältät mahdollisen sähköiskun.

• Laitteen puhdistuksessa ei saa käyttää painepesuria.

- Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena luukun lasin särkyminen.

- Jos virtajohto vaurioituu, sen saa sähkövaaran välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.

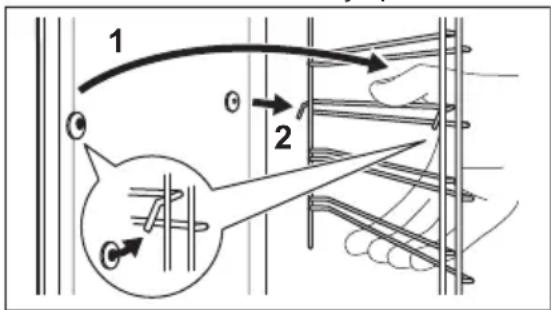

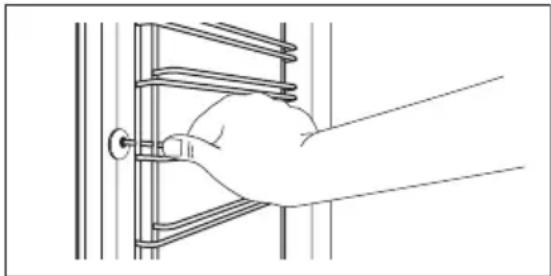

- Poista kannatinkiskot vetämällä ensin kannatinkiskon etuosasta ja sen jälkeen takaosa irti sivuseinistä. Kiinnitä uunipeltien kannatinkiskot takaisin paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä.

- Käytä ainoastaan tähän laitteeseen suositeltua paistolämpömittaria.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

- Poista kaikki pakkausmateriaalit.

- Vaurioitunutta laitetta ei saa asentaa tai käyttää.

- Noudata koneen mukana toimitettuja asennusohjeita.

- Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.

- Ålä koskaan vedä laitetta sen kahvasta kiinni pitäen.

• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Asenna laite turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.
• Laitteen sivujen on oltava saman korkuisten laitteiden tai kalusteiden lähellä.
• Laitteessa on sähkötoiminen jäähdytysjärjestelmä. Sitä on käytettävä verkkovirralla.

2.2 Sähköliitäntä

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke ja virtajohto vaurioidu. Jos virtajohto joudutaan vaihtamaan, vaihdon saa suorittaa vain valtuutettu huoltoliike.
• Älä anna virtajohtojen koskettaa laitteen luukkuun tai päästä niitä sen lähelle, varsinkaan luukun ollessa kuuma.
• Jännitteenalaisten ja eristettyjen osien iskusuojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.
• Tämä kodinkone vastaa Euroopan yhteisön direktiivejä.

2.3 Käyttö

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen tai räjähdyksen vaara.

- Tämä laite on tarkoitettu ainoastaan kotitalouskäyttöön.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, ettei tuuletusaukoissa ole esteitä.
• Älä jätä laitetta ilman valvontaa toiminnan aikana.
• Kytke laite pois toiminnasta jokaisen käyttökerran jälkeen.
• Avaa laitteen luukku varoen laitteen ollessa toiminnassa. Laitteesta voi tulla kuumaa ilmaa.
• Älä käytä laitetta märillä käsillä tai kun se on kosketuksissa veteen.
• Älä paina avointa uunin luukkua.
• Älä käytä laitetta työtasona tai säilytystasona.
• Avaa laitteen luukku varoen. Alkoholia sisältävät aineet voivat kehittää helposti syttyvän alkoholin ja ilman seoksen.
• Älä anna kipinöiden tai avotulen päästä laitteeseen avatessasi luukkua.
• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.

VAROITUS!

Laite voi muutoin vaurioitua.

• Emalipinnan vaurioitumisen tai värimuutoksien estäminen:
  – Älä aseta uunivuokia tai muita esineitä suoraan laitteen pohjalle.
  – Älä aseta alumiinifoliota suoraan laitteen pohjalle.
  – Ålä aseta vettä suoraan kuumaan laitteeseen.
  – Älä säilytä kosteita astioita tai ruokia laitteessa sen käytön jälkeen.
  – Ole varovainen, kun irrotat tai kiinnität lisävarusteita.

- Uunin emalipintojen tai ruostumattoman teräksen värimuutokset eivät vaikuta laitteen toimintaan.

- Käytä korkeareunaista uunivuokaa kosteiden leivonnaisten paistamisessa. Hedelmä- ja marjamehut voivat jättää pysyviä jälkiä.

- Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Sitä ei saa käyttää muihin tarkoituksiin, esimerkiksi huoneen lämmittämiseen.

• Pidä uunin luukku aina kiinni ruoanvalmistuksen aikana.
• Jos laite asennetaan kalusteen paneelin (esim. oven) taakse, ovea ei saa koskaan sulkea laitteen ollessa toiminnassa. Lämpöä tai kostutta voi kertyä suljetun kalusteen paneelin taakse ja se laite, kotelointi tai lattia voi sen seurauksena vaurioitua. Älä sulje kalusteen paneelia ennen kuin laite on jäähtynyt kokonaan käytön jälkeen.

2.4 Hoito ja puhdistus

VAROITUS!

Ne voivat aiheuttaa henkilövahinkoja, tulipaloja tai laitteen vaurioitumisen.

• Kytke laite pois toiminnasta ja irrota pistoke pistorasiasta ennen ylläpitotoimien aloittamista.
• Tarkista, että laite on kylmä. Vaarana on lasilevyjen rikkoutuminen.
• Vaihda välittömästi vaurioituneet luukun lasipaneelit. Ota yhteyttä valtuutettuun huoltopalveluun.

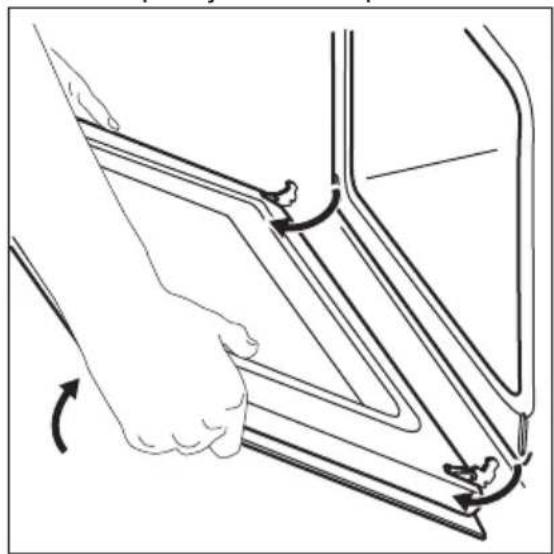

• Ole varovainen irrottaessasi luukkua. Luukku on painava!
• Puhdista laite säännöllisesti, jotta pintamateriaali ei vaurioidu.
• Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.
• Jos käytät uuninpuhdistussuihketta, noudata sen tuotepakkauksessa olevia turvallisuusohjeita.

- Älä puhdista katalyyttistä emalia (jos olemassa) pesuaineella.

2.5 Sisävalo

VAROITUS!

Sähköiskun vaara.

• Tässä laitteessa käytetty lamppu- tai halogeenilampputyyppi on tarkoitettu vain kodinkoneiden valaistukseen. Älä käytä sitä rakennuksen valaisemiseen.
• Ennen lampun vaihtamista laite on irrotettava pistorasiasta.
• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

2.6 Huolto

• Kun laite on korjattava, ota yhteyttä valtuutettuun huoltopalveluun.
• Käytä vain alkuperäisiä varaosia.

2.7 Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

• Irrota pistoke pistorasiasta.
• Leikkaa virtajohto laitteen läheltä ja hävitä se.
• Poista luukun lukitus, jotta lapset ja eläimet eivät voisi jäädä kiinni laitteen sisälle.

3. LAITTEEN KUVAUS

3.1 Laitteen osat

3.2 Lisävarusteet

- Ritilä Käytetään keittoastioiden, kakkuvuokien ja paistien alustana.

• Leivinpelti Kakkuja ja pikkuleipiä varten.

4. KÄYTTÖÖNOTTO

VAROITUS!

Lue turvallisuutta koskevat luvut.

Lisätietoja kellonajan asettamisesta on kappaleessa "Kellotoiminnot".

4.1 Uuden laitteen puhdistaminen

Poista kaikki lisävarusteet ja irrotettavat uunipeltien kannatinkiskot uunista.

Lue ohjeet kohdasta "Hoito ja puhdistus".

Puhdista uuni ja lisävarusteet ennen ensimmäistä käyttökertaa.

Aseta varusteet ja irrotettavat kannattimet takaisin alkuperäiseen asentoon.

1 Käyttöpaneeli
2 Uunin toimintojen väännin
3 Virran merkkivalo / symboli
4 Näyttö
5 Lämpötilan valitsin
6 Lämpötilan merkkivalo / symboli
7 Paistolämpömittarin pistorasia
8 Lämpövastus
9 Lamppu
10 Puhallin
11 Irrotettava kannatinkisko
12 Kannatintasot

- Grilli / uunipannu Käytetään leivonnassa, paistamisessa tai rasvankeruuastiana.

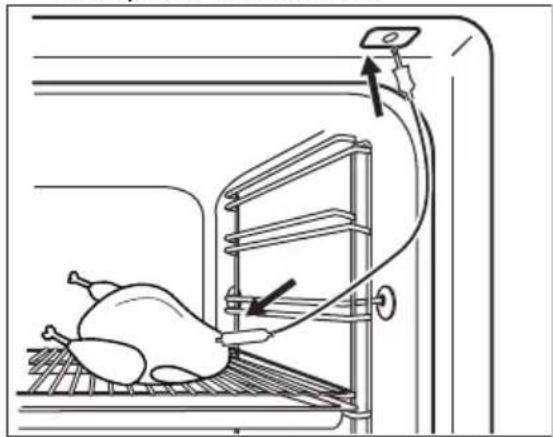

• Paistolämpömittari Osoittaa ruoan kypsyyden.

4.2 Esikuumennus

Esikuumenna tyhjä uuni ennen ensimmäistä käyttökertaa.

1. Valitse toiminto ja maksimilämpötila.
2. Anna uunin käydä yhden tunnin ajan.
3. Valitse toiminto ja aseta maksimilämpötila.
4. Anna uunin käydä 15 minuuttia.
5. Valitse toiminto 📋 ja aseta maksimilämpötila.
6. Anna uunin käydä 15 minuuttia.
7. Sammuta uuni ja odota, että se jäähtyy.

Varusteet voivat kuumentua tavallista enemmän. Uunista voi tulla hajua ja savua. Tarkista, että huoneen ilmavirtaus on riittävä.

5. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

5.1 Sisäänpainettava vääntimet

Paina väännintä käyttääksesi laitetta. Väännin tulee ulos.

5.2 Uunitoiminnon asettaminen

1. Käännä uunin toimintojen väännintä uunitoiminnon valitsemiseksi.
2. Valitse lämpötila kääntämällä väännintä.
   Lamppu syttyy uunin toiminnan aikana.
3. Kytke uuni pois päältä kääntämällä vääntimet Off-asentoon.

5.3 Uunitoiminnot

Uunin toi-minto	Käyttötarkoitus
0 Pois toimin-nasta	Uuni on kytketty pois toiminnasta
Uunivalo	Lampun sytyttäminen il-man uunitoimintoa.
Kiertoilma	Korkeintaan kolmella kannatintasolla kypsen-täminen samanaikai-sesti ja ruokien kuivaus.Aseta lämpötila 20 - 40 °C alhaisemmaksi kuin Ylä + alalämpö-toimin-nossa.

Uunin toi-minto		Käyttötarkoitus
		Tämä toiminto säästää energiaa paistamisen aikana. Katso valmis-tusohjeet luvusta "Neu-voja ja vinkkejä", Kos-tea Kiertoilma. Uunin luukun on oltava kiinni ruoanlaiton aikana, jotta toiminto ei keskeytyisi ja uunin energiatehokkuus olisi mahdollisimman suuri. Kun käytät tätä toimintoa, uunin si-sälämpötila voi poiketa lämpötila-asetuksesta. Kuumennusteho voi las-kea. Katso yleisiä ener-gian säästämiseen liitty-viä suosituksia luvusta "Energiatehokkuus", Energiansäästö.Tätä toimintoa käytettiin energiatehokkuusluo-kan täyttämiseksi stan-dardin EN 60350-1 mu-kaisesti.
		Rapeapohjaisten kakku-jen paistaminen ja säilö-minen.
	Alalämpö
		Matalien ruokien gril-laus ja leivän paahtami-nen.
	Grilli
		Matalien suurien ruoka-määrien grillaus sekä leivän paahtaminen.
	Maksigrilli
		Suurikokoisten luita si-sältävien lihapalojen tai lintupaistien paistami-nen yhdellä tasolla. Gratinointi ja ruskistus.
	Gratinointi
		Pizzan valmistaminen. Voimakkaaseen ruskis-tamiseen ja rapean pohjan luomiseen.
	Pizzatoiminto
Ylä + alalämpö (Ylä-/Alalämpö)	Ruokien ja leivonnais-ten paistaminen yhdellä tasolla.

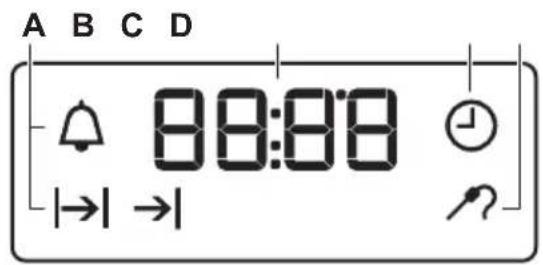

5.4 Näyttö

A. Toimintojen symbolit
B. Aikanäyttö
C. Toiminnon merkkivalo
D. Paistolämpömittarin merkkivalo

5.5 Painikkeet

Kosketuspainike/painike Toiminto Kuvaus
—	MIINUS Ajan asettaminen.
💡	KELLO Kellotoiminnon asettaminen.
+	PLUS Ajan asettaminen.

6. KELLOTOIMINNOT

6.1 Kellotoimintojen taulukko

Kellotoiminto Käyttötarkoitus
[OXT8]	KELLONAIKA Kellonajan asettaminen, muuttaminen tai tarkistaminen.
	KESTOAIKA Voit asettaa, miten kauan laite on toiminnassa.
[CZZK]	LOPETUS Voit asettaa, milloin laite kytkeytyy pois päältä.
	AJASTIN KESTOAIKA ja LOPETUS -toimintojen yhdistelmä.
[SK2K]	HÄLYTINAJAS-TIN Hälytinajastimen asettaminen. Tämä toiminto ei vaikuta millään tavalla laitteen toimintaan. HÄLYTINAJASTI-MEN voi ottaa käyttöön vaikka laite on pois päältä.

6.2 Kellonajan asetus. Aika-asetuksen muuttaminen

Kellonaika on asetettava ennen uunin käyttämistä.

-merkkivalo vilkkuu, kun laite kytketään sähköverkkoon, sähkökatkon esiintymisen jälkeen tai kun ajastinta ei ole asetettu.

Aseta kellonaika painamalla painiketta + tai -

Vilkkuminen lakkaa noin viiden sekunnin kuluttua ja näytössä näkyy asetettu aika. Voit muuttaa kellonaikaa painamalla painiketta ⏻ toistuvasti, kunnes ⏻ alkaa vilkkua.

6.3 KESTOAIKA-toiminnon asettaminen

1. Aseta uunin toiminto ja lämpötila.

2. Paina painiketta toistuvasti, kunnes alkaa vilkkua.

3. Aseta KESTOAIKA-toiminnon aika painamalla tai . — Näytössä näkyy |→|

4. Kun aika päättyy, merkkivalo |→| vilkkuu ja laitteesta kuuluu äänimerkki. Laite kytkeytyy automaattisesti pois toiminnasta.

5. Voit sammuttaa äänimerkin painamalla mitä tahansa painiketta.

6. Käännä uunin toimintojen väännin ja lämpötilan väännin Off-asentoon.

6.4 LOPETUS-toiminnon asettaminen

1. Aseta uunin toiminto ja lämpötila.

2. Paina painiketta toistuvasti, kunnes → alkaa vilkkua.

3. Aseta aika painamalla tai . — Näytössä näkyy →

4. Kun aika päättyy, merkkivalo → vilkkuu ja laitteesta kuuluu äänimerkki. Laite kytkeytyy automaattisesti pois toiminnasta.

5. Voit sammuttaa merkkiäänen painamalla mitä tahansa painiketta.

6. Käännä uunin toimintojen väännin ja lämpötilan väännin Off-asentoon.

6.5 AJASTIN-toiminnon asettaminen

1. Aseta uunin toiminto ja lämpötila.

2. Paina painiketta toistuvasti, kunnes alkaa vilkkua.

3. Aseta KESTOAIKA-toiminnon aika painamalla tai . —

4. Paina painiketta

5. Aseta LOPETUS-toiminnon aika painamalla tai . —

6. Vahvista painamalla . Laite käynnistyy automaattisesti myöhemmin, se toimii asetetun KESTOAIKA-toiminnon ajan ja sammuu, kun LOPETUS-toiminnon aika saavutetaan. Kun asetettu aika loppuu, laitteesta kuuluu äänimerkki.

7. Laite kytkeytyy automaattisesti pois toiminnasta. Voit sammuttaa merkkiäänen painamalla mitä tahansa painiketta.

8. Käännä uunin toimintojen väännin ja lämpötilan väännin Off-asentoon.

6.6 HÄLYTINAJASTINToiminnon asettaminen

1. Paina painiketta toistuvasti, kunnes alkaa vilkkua.

2. Aseta vaadittu aika painamalla tai

Hälytinajastin käynnistyy automaattisesti viiden sekunnin kuluttua.

1. Kun asetettu aika loppuu, laitteesta kuuluu äänimerkki. Voit sammuttaa äänimerkin painamalla mitä tahansa painiketta.

2. Käännä uunin toimintojen valitsin ja lämpötilan valitsin Off-asentoon.

6.7 Kellotoimintojen peruuttaminen

1. Paina painiketta toistuvasti, kunnes haluamasi toiminnon merkkivalo alkaa vilkkua.

2. Paina ja pidä alhaalla painiketta .

Kellotoiminto sammuu joidenkin sekuntien jälkeen.

7. LISÄVARUSTEIDEN KÄYTTÄMINEN

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Paistolämpömittarin käyttäminen

Paistolämpömittari mittaa lihan sisälämpötilan.

Paistomittarin käytössä on huomioitava kaksi eri lämpötilaa:

• Uunin lämpötila. Katso paistotaulukko.
• Sisälämpötila. Katso paistolämpömittarin taulukko.

HUOMIO!

Käytä vain laitteen mukana toimitettua paistolämpömittaria tai alkuperäisiä varaosia.

1. Kytke paistolämpömittarin pistoke uunin yläosassa olevaan pistorasiaan.
   Paistolämpömittarin merkkivalo vilkkuu.
2. Työnnä paistolämpömittarin kärki lihanpalan keskiosaan.

1. Aseta paistolämpömittarin lämpötila painamalla painiketta tai . — Lämpötilan voi asettaa välille 30 °C - 99 °C.
2. Valitse uunitoiminto ja lämpötila. Kun uuni on kuumentunut asetettuun lämpötilaan, laitteesta kuuluu äänimerkki

kahden minuutin ajan. Voit sammuttaa äänimerkin painamalla mitä tahansa painiketta.

1. Kytke laite pois päältä.
2. Irrota paistolämpömittarin pistoke pistorasiasta. Poista liha laitteesta. Jos liha ei ole mielestäsi riittävän kypsä, toista edellä mainitut vaiheet ja aseta sisälämpötila suuremmaksi.

Lämpötilaa voidaan muuttaa milloin tahansa kypsennyksen aikana. Paina 😊 jos haluat muuttaa asetetun sisälämpötilan.

VAROITUS!

Irrota paistolämpömittarin pää ja pistoke varoen. Paistolämpömittari on kuuma. Olemassa on palovammojen vaara.

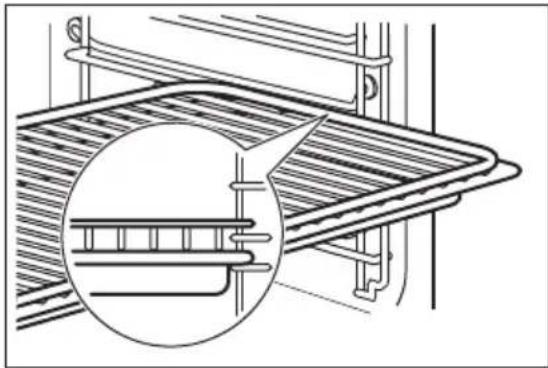

7.2 Peltien ja ritilän asettaminen kannattimille

Paistoritilä:

Paina ritilä liukukiskojen väliin kannatinkiskoon ja varmista, että jalat osoittavat alaspäin.

Työnnä leivinpelti /uunipannu kannatintason ohjauskiskojen väliin.

Paistoritilä ja leivinpelti / uunipannuyhdessä:

Paina leivinpelti /uunipannu kannatinkiskon ohjauskiskojen väliin ja paistoritilä yläpuolella oleviin ohjauskiskoihin.

Pieni lovi yläosassa parantaa turvallisuutta. Lovet estävät myös kallistumisen. Ritilän yläreuna estää keittoastioiden luisumisen kannatintasolta.

8. LISÄTOIMINNOT

8.1 Jäähdytyspuhallin

Kun uuni on toiminnassa, jäähdytyspuhallin kytkeytyy automaattisesti toimintaan uunin pintojen pitämiseksi viileinä. Kun kytket uunin pois toiminnasta, jäähdytyspuhallin toimii edelleen, kunnes uuni on jäähtynyt.

Lue turvallisuutta koskevat luvut.

Taulukoissa mainitut lämpötilat ja paistoajat ovat ainoastaan suuntaa antavia. Lämpötila ja paistoaika riippuvat reseptistä sekä käytettyjen ainesten laadusta ja määrästä.

9.1 Ruoanlaittoon liittyviä suosituksia

Uunissa on viisi kannatintasoa.

Laske kannatintasot uunin pohjasta alkaen.

Uunisi voi paistaa eri tavalla kuin entinen uunisi. Alla olevat taulukot sisältävät

8.2 Ylikuumenemissuoja

Uunin virheellinen toiminta tai vialliset osat voivat aiheuttaa vaarallisen ylikuumenemisen. Tämän estämiseksi uunissa on ylikuumenemissuoja, joka katkaisee virransyötön. Virta kytkeytyy automaattisesti uudelleen, kun lämpötila on laskenut normaalille tasolle.

vakioasetukset lämpötilan, keittoajan ja kannatintason säätämiseen.

Jos taulukosta ei löydy reseptiisi sopivia asetuksia, voit soveltaa jonkin samantyyppisen paistoksen asetuksia.

Uunissa on erityinen järjestelmä, joka kierrättää ilmaa ja höyryä jatkuvasti. Kyseisen järjestelmän avulla ruoka paistuu jatkuvasti kosteassa ympäristössä, minkä ansiosta se on sisältä mehevää ja ulkopinnalta rapeaa. Se lyhentää paistoaikaa ja pienentää energian kulutusta.

Kakkujen leipominen

Älä avaa uunin luukkua ennen kuin 3/4 paistoajasta on kulunut.

Jos käytät kahta leivinpeltiä samanaikaisesti, jätä niiden väliin yksi tyhjä kannatintaso.

Lihan ja kalan kypsentäminen

Käytä grilli-/uunipannua erittäin rasvaisten ruokien kanssa, jotta uuniin ei jää pysyviä tahroja.

Anna lihan olla noin 15 minuuttia ennen sen leikkaamista, jotta sen neste säilyisi.

Jotta uuniin ei muodostuisi liikaa savua paistamisen aikana, lisää grilli-/uunipannuun hiukan vettä. Jotta käry ei tiivistyisi, lisää vettä aina sen kuivuttua loppuun.

Paistoajat

Kypsennysaika riippuu ruokalajin tyypistä, sen koostumuksesta ja määrästä.

Tarkkaile valmistumista alustavasti kypsennyksen aikana. Määritä parhaat asetukset (uunitoiminto, kypsennysaika, jne.) keittoastioille, resepteille ja määrille laitetta käyttäessä.

9.2 Leivonta ja paistaminen

Kakut

Ruokalaji Ylä-/alalämpö Kiertoilma Aika (min) Kommen-					tit
	Lämpötila(°C)	Kannatin-taso	Lämpötila(°C)	Kannatin-taso
Vatkatut leivonnai-set	170 2 160 3 (2 ja 4) 45 - 60 Kakku-				vuoassa
Murotaikina	170 2 160 3 (2 ja 4) 20 - 30 Kakku-				vuoassa
Piimä-juustokak-ku	170 1 165 2 60 - 80 26 cm:n				kakku-vuoassa
Omenapii-ras1)	170 2 160 2 (vasen			ja oikea)	80 - 100 Kahdessa20 cm:nkakku-vuoassauuniritilänpäällä
Struudeli 175 3 150 2 60 - 80 Leivinpellil-					lä
Hillotorttu 170 2 165 2 (vasen				ja oikea)	30 - 40 26 cm:nkakku-vuoassa
Sokeri-kakku	170 2 160 2 50 - 60 26 cm:n				kakku-vuoassa
Joulukak-ku/hedel-mäkak-ku1)	160 2 150 2 90 - 120 20 cm:n				kakku-vuoassa
Rusina-kakku1)	175 1 160 2 50 - 60 Leipä-				vuoassa
Pienet ka-kut - yksi taso	170 3 140 - 150 3 20 - 30 Leivinpellil-				lä
Pienet ka-kut - kaksi tasoa	-- 140 - 150 2 ja 4 25 - 35 Leivinpellil-				lä
Pienet ka-kut - kol-me tasoa	-- 140 - 150 1, 3 ja 5 30 - 45 Leivinpellil-				lä
Pikkulei-vät / pas-teijat - yksi taso	140 3 140 - 150 3 30 - 35 Leivinpellil-				lä
Pikkulei-vät / pas-teijat - kaksi ta-soa	-- 140 - 150 2 ja 4 35 - 40 Leivinpellil-				lä
Pikkulei-vät / pas-teijat - kol-me tasoa	-- 140 - 150 1, 3 ja 5 35 - 45 Leivinpellil-				lä
Marengit - yksi taso	120 3 120 3 80 - 100 Leivinpellil-				lä
Marengit - kaksi ta-soa1)	-- 120 2 ja 4 80 - 100 Leivinpellil-				lä
Pullat1)	190 3 190 3 12 - 20 Leivinpellil-				lä
Eclair-lei-vokset - yksi taso	190 3 170 3 25 - 35 Leivinpellil-				lä
Eclair-lei-vokset - kaksi ta-soa	-- 170 2 ja 4 35 - 45 Leivinpellil-				lä
Piiraat 180 2 170 2 45 - 70 20 cm:n					kakku-vuoassa
Hedelmä-kakku	160 1 150 2 110 - 120 24 cm:n				kakku-vuoassa
Täytekak-kupohja	170 1 160 2 (vasen			ja oikea)	50 - 60 20 cm:nkakku-vuoassa

1) Esikuumenna uunia 10 minuutin ajan.

Leipä ja pizza

Ruokalaji Ylä-/alalämpö Kiertoilma Aika					(min)	Kommentit
	Lämpötila(°C)	Kannatin-taso	Lämpötila(°C)	Kannatin-taso
Vaalea lei-pä1)	190 1 190 1 60 - 70 1-2 kap-					paletta,500 g/kpl
Ruisleipä	190 1 180 1 30 - 45 Leipä-					vuoassa
Sämpy-lät1)	190 2 180 2 (2 ja 4)	25 - 40 6 - 8 kpl				leivinpellil-lä
Pizza1)	230 - 250	1 230 - 250	1 10 - 20 Leivinpel-			lillä tai uu-nipannus-sa
Teeleipä1)	200 3 190 3 10 - 20 Leivinpel-					lillä

1) Esikuumenna uunia 10 minuutin ajan.

Paistokset

Ruokalaji Ylä-/alalämpö Kiertoilma Aika					(min)	Kommentit
	Lämpötila(°C)	Kannatin-taso	Lämpötila(°C)	Kannatin-taso
Pastapais-tos	200 2 180 2 40 - 50 Vuoassa
Vihannes-paistos	200 2 175 2 45 - 60 Vuoassa
Ruokalaji	Ylä-/alalämpö Kiertoilma Aika				(min)	Kommentit
	Lämpötila(°C)	Kannatin-taso	Lämpötila(°C)	Kannatin-taso
Piiras1)	180 1 180 1 50 - 60 Vuoassa
Lasagne1)	180 - 190 2 180 - 190 2 25 - 40 Vuoassa
Cannello-ni1)	180 - 190 2 180 - 190 2 25 - 40 Vuoassa

1) Esikuumenna uunia 10 minuutin ajan.

Liha

Ruokalaji Ylä-/alalämpö Kiertoilma Aika					(min)	Kommentit
	Lämpötila(°C)	Kannatin-taso	Lämpötila(°C)	Kannatin-taso
Naudanli-ha	200 2 190 2 50 - 70 Uuniritiläl-					lä
Porsaanli-ha	180 2 180 2 90 - 120 Uuniritiläl-					lä
Vasikanli-ha	190 2 175 2 90 - 120 Uuniritiläl-					lä
Englanti-lainen paahto-paisti, raa-ka	210 2 200 2 50 - 60 Uuniritiläl-					lä
Englanti-lainen paahto-paisti, puolikypsä	210 2 200 2 60 - 70 Uuniritiläl-					lä
Englanti-lainen paahto-paisti, kyp-sä	210 2 200 2 70 - 75 Uuniritiläl-					lä
Porsaan-lapa	180 2 170 2 120 - 150 Mukana					kamara
Porsaan potka	180 2 160 2 100 - 120 2 kappa-					letta
Lammas 190 2 175 2 110 - 130 Koipi
Kana 220 2 200 2 70 - 85 Kokonai-						nen
Kalkkuna 180 2 160 2 210 - 240 Kokonai-						nen
Ankka 175 2 220 2 120 - 150 Kokonai-						nen
Hanhi 175 2 160 1 150 - 200 Kokonai-						nen
Jänis 190 2 175 2 60 - 80 Palasina
Jänis 190 2 175 2 150 - 200 Palasina
Fasaani 190 2 175 2 90 - 120 Kokonai-						nen

Kala

Ruokalaji Ylä-/alalämpö Kiertoilma Aika					(min)	Kommentit
	Lämpötila(°C)	Kannatin-taso	Lämpötila(°C)	Kannatin-taso
Taimen/Lahna	190 2 175 2 40 - 55 3 - 4 kalaa
Tonnikala/Lohi	190 2 175 2 35 - 60 4 - 6 filee-					tä

9.3 Grilli

Aseta maksimilämpötila.

Esikuumenna uunia 3 minuutin ajan.

Käytä neljättä kannatintasoa.

Ruokalaji Määrä Aika (min)
	Kpl Määrä (kg)	1. puoli	2. puoli
Naudanfileepihvit	4	0,8	12 - 15	12 - 14
Naudanlihapihvit 4	0,6	10 - 12	6 - 8
Makkarat	8	-	12 - 15	10 - 12
Porsaankyljykset	4	0,6	12 - 16	12 - 14
Kana (puolikkaat)	2	1	30 - 35	25 - 30
Kebab	4	-	10 - 15	10 - 12
Broilerin rintapala	4	0,4	12 - 15	12 - 14
Jauhelihapihvi	6	0,6	20 - 30	-

Ruokalaji Määrä Aika (min)

Kpl Määrä (kg) 1. puoli 2. puoli

Kalafile 4 0,4 12 - 14 10 - 12

Lämpimät leivät 4 - 6 - 5 - 7 -

Paahtoleipä 4 - 6 - 2 - 4 2 - 3

9.4 Gratinointi

Käytä uunin ensimmäistä tai toista kannatintasoa.

Naudanliha

Esikuumenna uuni.

Paistoaika voidaan laskea kertomalla alla olevan taulukon aika fileen senttimetripaksuudella.

Ruokalaji Lämpötila (°C)		Aika (min)
Paahtopaisti tai filee, raa-ka	190 - 200 5 - 6
Paahtopaisti tai filee, puolikypsä	180 - 190 6 - 8
Paahtopaisti tai filee, kyp-sä	170 - 180 8 - 10

Porsaanliha

Ruokalaji Lämpötila (°C)		Aika (min)
Lapa, niska, kinkku, 1 - 1,5 kg	160 - 180	90 - 120
Kyljykset, porsaankyl- jet, 1 - 1,5 kg	170 - 180	60 - 90
Lihamureke, 0,75 - 1 kg	160 - 170	50 - 60

Ruokalaji Lämpötila (°C)		Aika (min)
Porsaan potkapaisti (esikypsen- netty), 0,75 - 1 kg	150 - 170	90 - 120

Vasikanliha

Ruokalaji Lämpötila (°C)		Aika (min)
Vasikan-paisti 1 kg	160 - 180	90 - 120
Vasikanpot-ka, 1,5 - 2 kg	160 - 180	120 - 150

Lammas

Ruokalaji Lämpötila (°C)		Aika (min)
Lammas-paisti, lam-paanviulu, 1 - 1,5 kg	150 - 170	100 - 120
Lampaan-selkä, 1 - 1,5 kg	160 - 180	40 - 60

Lintupaisti

Ruokalaji	Lämpötila (°C)	Aika (min)
Linnunliha paloina, 0,2 - 0,25 kg kpl	200 - 220	30 - 50
Ruokalaji Lämpötila (°C)		Aika (min)
Kana, puoli-kas, 0,4 - 0,5 kg kpl	190 - 210	35 - 50
Broileri, ka-na, 1 - 1,5 kg	190 - 210	50 - 70
Ankka 1,5 - 2 kg	180 - 200	80 - 100
Hanhi, 3,5 - 5 kg	160 - 180	120 - 180
Kalkkuna, 2,5 - 3,5 kg	160 - 180	120 - 150

Ruokalaji Lämpötila (°C)		Aika (min)
Kalkkuna, 4 - 6 kg	140 - 160	150 - 240

Kala (haudutettu)

Ruokalaji Lämpötila (°C)		Aika (min)
Kokonainen kala, 1 - 1,5 kg	210 - 220	40 - 60

Noudata alla olevan taulukon ehdotuksia parhaan tuloksen saavuttamiseksi.

Ruokalaji Lisävarusteet Lämpötila		(°C)	Kannatin- taso	Aika (min)
Makeat sämpy- lät, 12 kpl	leivinpelti tai uunipannu 175 3 40 - 50
Sämpylät, 9 kpl	leivinpelti tai uunipannu 180 2 35 - 45
Pizza, pakaste, 0,35 kg	paistoritilä 180 2 45 - 55
Kääretorttu leivinpelti tai uunipannu 170 2 30 - 40
Brownie leivinpelti tai uunipannu 170 2 45 - 50
Kohokkaat, 6 kpl	keraamiset annosvuoat 190 3 45 - 55 ritiälä
Torttupohja torttuvuoka ritiälä 180 2 35 - 45
Täytekakku- pohja	uunivuoka ritiälä 170 2 35 - 50
Höyrytetty kala, 0,3 kg	leivinpelti tai uunipannu 180 2 35 - 45
Kokonainen kala, 0,2 kg	leivinpelti tai uunipannu 180 3 25 - 35
Kalafilee, 0,3 kg	pizzapannu ritiälä 170 3 30 - 40
Haudutettu li- ha, 0,25 kg	leivinpelti tai uunipannu 180 3 35 - 45
Shashlik, 0,5 kg	leivinpelti tai uunipannu 180 3 40 - 50
Pikkuleivät, 16 kpl	leivinpelti tai uunipannu 150 2 30 - 45
Mantelileivok- set, 20 kpl	leivinpelti tai uunipannu 180 2 45 - 55
Muffinit, 12 kpl	leivinpelti tai uunipannu 170 2 30 - 40
Suolaiset lei- vonnaiset, 16 kpl	leivinpelti tai uunipannu 170 2 35 - 45
Murotaikinapik- kuleivät, 20 kpl	leivinpelti tai uunipannu 150 2 40 - 50
Piiraat, 8 kpl	leivinpelti tai uunipannu 170 2 30 - 40
Höyrytetyt kas- vikset, 0,4 kg	leivinpelti tai uunipannu 180 2 35 - 45
Kasvismuna- kas	pizzapannu ritilällä 180 3 35 - 45
Välimeren vi- hannekset, 0,7 kg	leivinpelti tai uunipannu 180 4 35 - 45

9.6 Kuivaus - Kiertoilma

Peitä uunipellit leivinpaperilla.

Parempien tuloksien saavuttamiseksi on suositeltavaa sammuttaa uuni

kuivausajan puolessa välissä, avata uunin luukku ja antaa sen jäähtyä yön yli kuivauksen loppuun suorittamiseksi.

Vihannekset

Käytä yhden leivinpellin kohdalla kolmatta kannatintasoa.

Käytä kahden leivinpellin kohdalla ensimmäistä ja neljättä kannatintasoa.

Ruokalaji Lämpötila (°C) Aika (h)

Pavut 60 - 70 6 - 8

Paprikat 60 - 70 5 - 6

Vihannekset hapanruokiin 60 - 70 5 - 6

Sienet 50 - 60 6 - 8

Yrtit 40 - 50 2 - 3

Hedelmät

Ruokalaji Lämpötila (°C) Aika (h) Kannatintaso
	1 taso 2 tsoa
Luumut 60 - 70 8 - 10 3 1 - 4
Aprikoosit 60 - 70 8 - 10 3 1 - 4
Omenaviipaleet 60 - 70 6 - 8 3 1 - 4
Päärynät 60 - 70 6 - 9 3 1 - 4

9.7 Paistolämpömittarin taulukko

Ruokalaji Ruoan sisälämpöti-la (°C)
Vasikanpaisti 75 - 80
Vasikan reisi-paisti	85 - 90
Englantilainen paahtopaisti, raaka	45 - 50
Englantilainen paahtopaisti, puolikypsä	60 - 65
Englantilainen paahtopaisti, kypsä	70 - 75

Ruokalaji Ruoan sisälämpöti-la (°C)
Porsaanlapa 80 - 82
Porsaan potka 75 - 80
Lammas	70 - 75
Kana	98
Jänis	70 - 75
Taimen/Lahna	65 - 70
Tonnikala/Lohi	65 - 70

9.8 Tietoja testilaitokselle

Standardin IEC 60350-1 mukaiset testit.

Ruoka-laji	Toiminto	Lisäva-rusteet	Kan-natin-taso	Lämpötila(°C)	Aika (min)	Kommentit
Pienet kakut	Ylä + ala-lämpö	Uunipelti	3	170	20 - 30	20 pientä kakkua leivinpeltiä kohti.
Pienet kakut	Kiertoilma	Uunipelti	3	150 - 160	20 - 35	20 pientä kakkua leivinpeltiä kohti.
Pienet kakut	Kiertoilma	Uunipelti	2 ja 4	150 - 160	20 - 35	20 pientä kakkua leivinpeltiä kohti.
Omena-piirakka	Ylä + ala-lämpö	Uuniritilä	2	180	70 - 90	Käytä kahta vuokaa (halkaisija 20 cm), vinottain.
Omena-piirakka	Kiertoilma	Uuniritilä	2	160	70 - 90	Käytä kahta vuokaa (halkaisija 20 cm), vinottain.

Ruoka-laji	Toiminto Lisäva-rusteet	Kan-natin-taso	Lämpötila(°C)	Aika (min) Kommentit
Vähäras-vainen sokeri-kakku	Ylä + alalämpö	Uuniritilä 2 170 40 - 50 Käytä kakkuvuo-		kaa (halkaisija 26 cm).Esikuumenna uunia 10 minuutin ajan.
Vähäras-vainen sokeri-kakku	Kiertoilma Uuniritilä 2 160 40 - 50 Käytä kakkuvuo-			kaa (halkaisija 26 cm).Esikuumenna uunia 10 minuutin ajan.
Vähäras-vainen sokeri-kakku	Kiertoilma Uuniritilä 2 ja 4 160 40 - 60 Käytä kakkuvuo-			kaa (halkaisija 26 cm). Vinot-tain.Esikuumenna uunia 10 minuutin ajan.
Murokek-sit	Kiertoilma Uunipelti 3 140 - 150		20 - 40 -
Murokek-sit	Kiertoilma Uunipelti 2 ja 4 140 - 150		25 - 45 -
Murokek-sit	Ylä + alalämpö	Uunipelti 3 140 - 150	25 - 45 -
Paahtoleipä4 - 6 kpl	Grilli Uuniritilä 4 maks. 2 - 3 minuut-		tia ensimmäinen puoli; 2 - 3 minuuttia toinen puoli	Esikuumenna uunia 3 minuutin ajan.
Naudan-lihapihvi6 kpl, 0,6kg	Grilli Ritilä ja uunipan-nu	4 maks. 20 - 30 Aseta ritilä uunin		neljännelle tasolle ja uunipannu kolmannelle ta-solle. Käännä ruoka keittoajan puolivälissä.Esikuumenna uunia 3 minuutin ajan.

10. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

10.1 Puhdistukseen liittyviä huomautuksia

Puhdista uunin etupinnat lämpimällä vedellä ja miedolla pesuaineella käyttäen pehmeää puhdistusliinaa.

Käytä metallipintojen puhdistuksessa erityistä puhdistusainetta.

Puhdista uunin sisäosa jokaisen käytön jälkeen. Rasvan tai muiden ruokaroiskeiden kertyminen voi johtaa tulipaloon. Riski on suurempi grillipannussa.

Puhdista kaikki lisävarusteet käytön jälkeen ja anna niiden kuivua. Käytä pehmeää liinaa, lämmintä vettä ja puhdistusainetta. Lisävarusteita ei saa pestä astianpesukoneessa.

Poista pinttyneet tahrat erityisellä uuninpuhdistusaineella.

Jos käytät varusteita, joissa on tarttumaton pinta, älä puhdista niitä voimakkailla pesuaineilla, teräväreunaisilla esineillä tai pese niitä astianpesukoneessa. Muutoin tarttumaton pinta voi vaurioitua.

Kosteutta voi tiivistyä uunin sisään tai luukun lasilevyihin. Tiivistymistä voi vähentää käyttämällä uunia 10 minuuttia ennen ruokien kypsentämistä. Poista kosteus uunin sisältä jokaisen käyttökerran jälkeen.

10.2 Ruostumattomat teräs- ja alumiinipintaiset uunit

Puhdista uuninluukku käyttäen ainoastaan kosteaa liinaa tai sientä. Kuivaa pehmeällä liinalla.

Älä käytä teräsvillaa, happoja tai hankaavia aineita, sillä ne saattavat vahingoittaa uunin pintaa. Noudata vastaavaa varovaisuutta käyttöpaneelin puhdistuksen aikana.

10.3 Luukun tiivisteen puhdistaminen

Tarkista luukun tiiviste säännöllisesti. Tiiviste sijaitsee uunin sisäosan kehyksen ympärillä. Älä käytä uunia, jos luukun tiiviste on vaurioitunut. Ota yhteyttä valtuutettuun huoltoliikkeeseen.

Puhdista luukun tiiviste yleisiä puhdistusohjeita noudattaen.

10.4 Kannattimien

Puhdista uuni poistamalla kannattimet.

HUOMIO!

Ole varovainen irrottaessasi kannattimia.

1. Vedä uunipeltien kannatinkiskon etuosa irti sivuseinästä.

1. Vedä uunipeltien kannatinkiskon takaosa irti seinästä ja poista se.

Asenna poistetut lisävarusteet noudattamalla ohjeita päinvastaisessa järjestyksessä.

10.5 Uunin katto

VAROITUS!

Kytke laite pois toiminnasta ennen lämpövastuksen siirtämistä. Tarkista, että laite on kylmä. Olemassa on palovammojen vaara.

Irrota ritilöiden kannattimet.

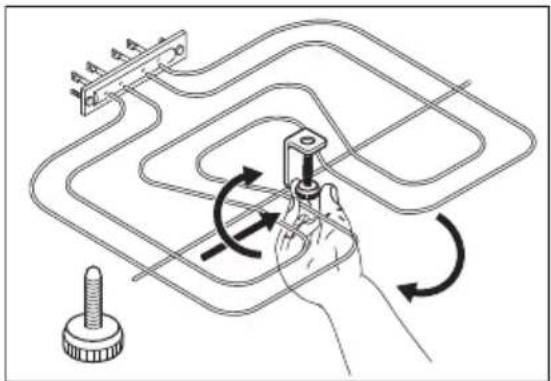

Voit poistaa lämpövastuksen uunin katon puhdistamisen helpottamiseksi.

1. Ruuvaa lämmitysvastusta paikallaan pitävä ruuvi irti. Käytä ensimmäisellä kerralla ruuvimeisseliä.

1. Vedä varovasti lämmitysvastusta alaspäin.
2. Puhdista uunin katto lämpimällä vedellä ja miedolla puhdistusaineella käyttäen pehmeää puhdistusliinaa. Anna pintojen lopuksi kuivua.

Asenna lämpövastus takaisin paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä.

Asenna ritilöiden kannattimet.

VAROITUS!

Varmista, että lämpövastus on asennettu oikein ja ettei se putoa alas.

10.6 Luukun irrottaminen ja asentaminen

Uuninluukussa on kaksi lasilevyä. Voit poistaa uuninluukun ja sen sisällä olevan lasilevyn puhdistusta varten. Lue kohdan "Luukun irrottaminen ja asentaminen" ohjeet kokonaan ennen lasilevyjen poistamista.

Uuninluukku voi vahingossa sulkeutua, jos yrität irrottaa sisällä olevan lasilevyn ennen uuninluukun irrottamista.

HUOMIO!

Älä käytä uunia ilman sisäistä lasilevyä.

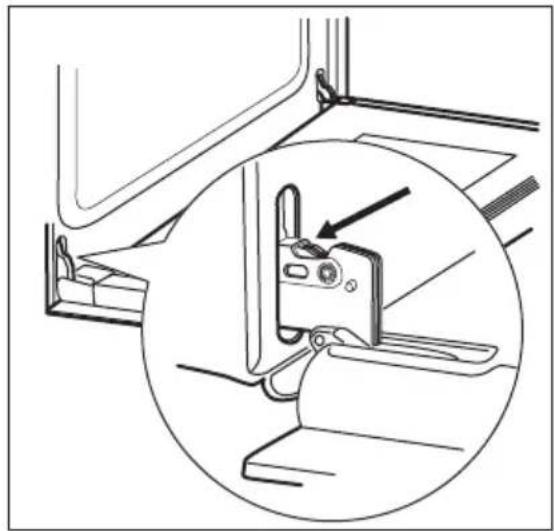

1. Avaa luukku kokonaan auki ja pidä kiinni molemmista saranoista.

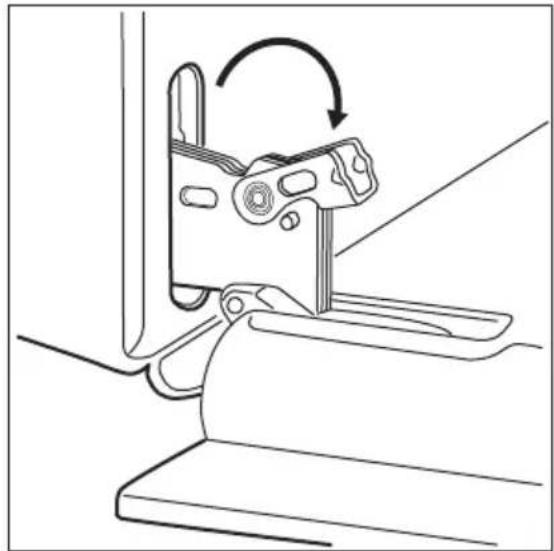

1. Nosta ja käännä saranoissa olevat vivut kokonaan.

1. Sulje uuninluukku puoliväliin ensimmäiseen avausasentoon. Nosta ja vedä luukkua sen jälkeen eteenpäin ja irrota se paikaltaan.

1. Aseta uuninluukku tasaiselle alustalle pehmeän kankaan päälle.

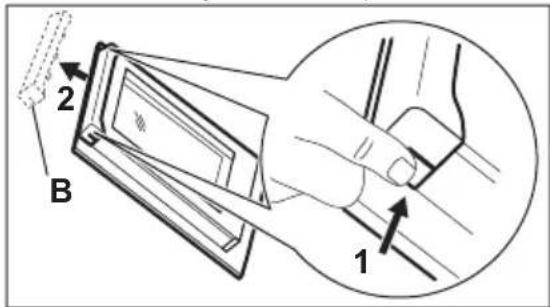

2. Pidä kiinni luukun yläreunassa olevasta listasta (B) kummaltakin puolelta ja työnnä sisäänpäin siten, että kiinnitystiiviste vapautuu.

1. Irrota luukun reunalista vetämällä sitä eteenpäin.
2. Pitele luukun lasilevyä sen yläreunasta ja vedä se varoen ulos. Varmista, että lasi irtoaa kannattimista kokonaan.

1. Puhdista lasit vedellä ja miedolla puhdistusaineella. Kuivaa lasilevyt varoen. Lasilevyjä ei saa pestä astianpesukoneessa.

Puhdistettuasi lasilevyn ja uuninluukun asenna ne takaisin paikalleen.

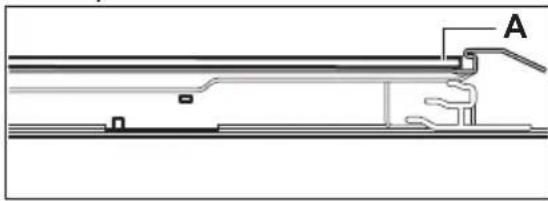

Kehyksen painatuspuolen on osoitettava luukun sisäpuolelle. Varmista, ettei

lasilevyn kehyksen painatuspuolen pinta ole asennuksen jälkeen karkea siihen koskettaessa.

Luukun reunalista napsahtaa paikoilleen.

Varmista, että asennat sisäisen lasilevyn oikein paikoilleen.

10.7 Lampun vaihtaminen

VAROITUS!

Sähköiskun vaara. Lamppu voi olla kuuma.

1. Kytke uuni pois päältä.
   Odota, että uuni jäähtyy.
2. Irrota uunin pistoke pistorasiasta.
3. Peitä uunin pohja kankaalla.

HUOMIO!

Pidä halogeenilamppua aina kankaalla estääksesi rasvajäämien palamisen lamppuun.

Takalamppu

1. Irrota lampun suojalasi kiertämällä sitä.
2. Puhdista suojalasi.
3. Vaihda lamppu sopivaan 300 °C lämmönkestävään lamppuun.
4. Kiinnitä suojalasi paikalleen.

11. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

11.1 Käyttöhäiriöt

Ongelma Mahdollinen syy Korjaustoimenpide
Uuni ei kuumene. Uuni on kytketty pois toi-minnasta.		Kytke uuni toimintaan.
Uuni ei kuumene. Kelloa ei ole asetettu. Aseta kello.
Uuni ei kuumene. Tarvittavia asetuksia ei ole tehty.		Varmista, että asetukset ovat oikein.
Uuni ei kuumene. Sulake on palanut. Tarkista, onko toimintahäi-riön syynä sulake. Jos su-lake palaa aina uudelleen,käänny sähköalan ammat-tilaisen puoleen.
Valo ei syty. Lamppu on palanut. Vaihda lamppu.
Näytössä näkyy F11. Paistolämpömittarin pisto-ke on asetettu virheellisesti pistorasiaan.		Kytke paistolämpömittarin pistoke mahdollisimman syvälle pistorasiaan.
Höyryä ja kosteutta muo-dostuu ruokaan ja uunin si-sälle.	Ruoka on jätetty uuniin liian pitkäksi ajaksi.	Älä jätä ruokia uuniin 15-20 minuuttia pitemmäksi ajaksi kypsennyksen jäl-keen.

11.2 Huoltotiedot

Jos ratkaisua ei löydy, ota yhteys jälleenmyyjään taivaltuutettuun huoltopalveluun.

Huoltopalvelun vaatimat tiedot on merkitty arvokilpeen. Arvokilpi sijaitsee uunin sisäosan etukehyksessä. Älä poista arvokilpeä uunista.

Suosittelemme, että kirjoita tiedot tähän:

Malli (MOD.) ....

Tuotenumero (PNC) ....

Sarjanumero (S.N.) ....

12. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

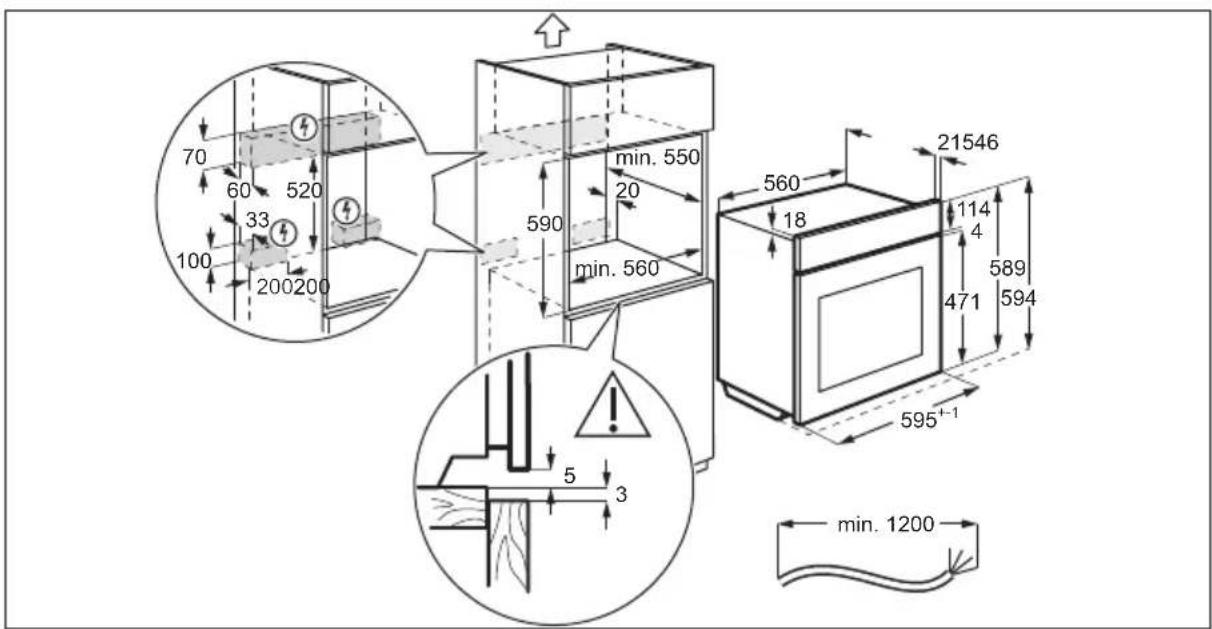

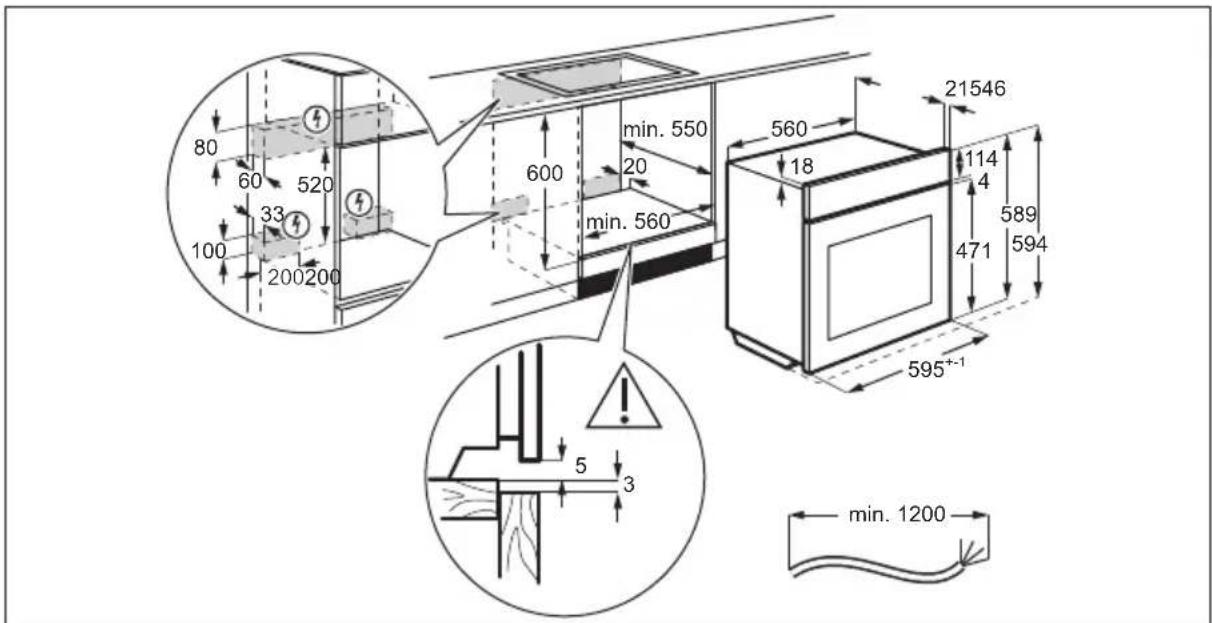

12.1 Asentaminen kalusteeseen

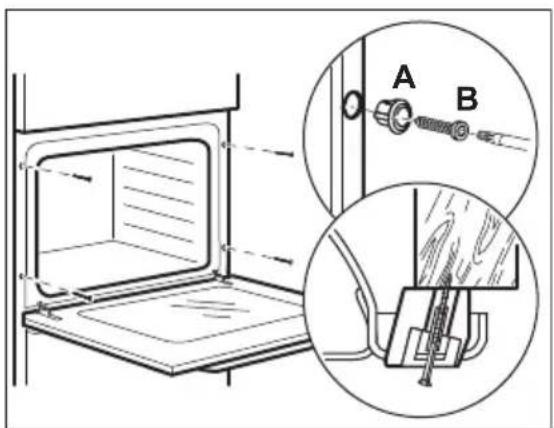

12.2 Kalusteeseen kiinnittäminen

Valmistaja ei vastaa vahingoista, jos kappaleiden "Turvallisuusohjeet" ohjeita ei ole noudatettu.

Laitteen mukana toimitetaan pistoke ja virtajohto.

12.4 Johto

Asennuksen tai vaihdon johtotyypit: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Määritä johdon poikkipinta-ala arvokilvessä olevan kokonaistehon mukaan. Voit myös käyttää taulukkoa:

Kokonaisteho (W) Johdon läpileik-kaus (mm2)

enintään 1380 3 x 0.75

enintään 2300 3 x 1

Kokonaisteho (W) Johdon läpileik-kaus (mm2)

enintään 3680 3 x 1.5

Maadoitusjohdon (vihreä/keltainen) on oltava 2 cm pitempi vaihejohtimeen ja nollajotimeen (sininen ja ruskea johto) verrattuna.

13. ENERGIATEHOKKUUS

13.1 Tuoteseloste ja -tiedot standardin EU 65-66/2014 mukaisesti

Tavarantoimittajan nimi Electrolux
Mallin tunnus	EKB400W
	EKB400X
Energialuokka 95.3
Energiatehokkuusluokka A
Energiankulutus normaalikäytössä Ylä- ja alalämpö -toiminnossa	0.95 kWh/ohjelma
Energiankulutus normaalikäytössä Kiertoilma-toi-minnossa	0.81 kWh/ohjelma
Uunien lukumäärä 1
Lämmönlähde Sähkö
Tilavuus 72 l
Uunityyppi Kalusteeseen asennettava uuni
Massa	EKB400W 30.4 kg
	EKB400X 30.2 kg

EN 60350-1 - Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet - Osa 1: Tuotesarjat, uunit, höyryuunit ja grillit - Suorituskyvyn mittaustavat.

13.2 Energiansäästö

Uunissa on joitakin toimintoja, joiden avulla voit säästää energiaa.

Yleisohjeita

Varmista, että uunin luukku on suljettu hyvin uunin ollessa toiminnassa. Älä avaa luukkua liian usein kypsennyksen aikana. Pidä luukun tiiviste puhtaana ja

varmista, että se on hyvin kiinni paikoillaan.

Käytä metallisia astioita energiatehokkuuden parantamiseksi.

Kun mahdollista, älä esikuumenna uunia ennen kuin asetat ruoka-ainekset uuniin.

Kun kypsennys kestää yli 30 minuuttia, laske uunin lämpötila minimiin 3 - 10 minuuttia ennen kypsennysajan päättymistä kypsennysajan pituudesta riippuen. Uunin jälkilämpö kypsentää ruokaa edelleen.

Lämmitä muita ruokia jälkilämpöä käyttäen.

Minimoi paistojen väliset tauot, kun valmistat kerralla useampia ruokia.

Puhallintoiminnon käyttäminen

Kun mahdollista, käytä uunitoimintoja puhaltimella energian säästämiseksi.

Ruokien lämpimänäpito

Valitse alhaisin mahdollisin lämpötila-asetus hyödyntääksesi jälkilämmön ja säilyttääksesi aterian lämpimänä.

14. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja

elektroniikkaromut. Älä hävitä merkillä

Kostea Kiertoilma

Toiminto säästää energiaa paistamisen aikana.

merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

CE
