KÄYTTÖOHJE SWS 321 C VESTFROST

Jos laite sisältää hiilivetykylmäainetta, katso alla luetellut ohjeet.

Koska laite sisältää syttyvää kylmäainetta, on tärkeää varmistaa, että kylmäaineputket ovat ehjät.

Standardin EN378 mukaan laitteen asen-nustilan tilavuuden pitää olla vähintään 1m³ / 8 g laitteessa käytettyä hiilivetykylmäainetta. Tällä vältetään syttyvän kaasu/ilmaseoksen syntyminen asennustilaan kylmäainepiirin vuodon yhteydessä. Laitteessa käytetyn kylmäaineen määrä on ilmoitettu laitteen tyyppikilvessä.

VAROITUS: Pidä laitteen kotelon tai asennuskaapin tuuletusaukot puhtaina.

VAROITUS: Äläyritänopeuttaasulatusta mekaanisia laitteilla tai muilla keinoilla, joita valmistaja ei ole suositellut.

VAROITUS: Varo vaurioittamasta kylmäai- nepiiriä.

VAROITUS: Älä käytä laitteen kylmätilassa mitään sähkölaitteita, joita valmistaja ei ole suositellut.

VAROITUS: Älä altista tätä laitetta sateelle.

VAROITUS: Tämä tuotetta eivät saa käyt-tää lapset tai toimintarajoitteiset henkilöt, ellei heidän turvalli-suudestaan vastaava henkilö ole antanut heille ohjausta tai opastusta laitteen käytöstä. Varmista, etteivät lapset leiki laitteella.

VAROITUS: Tulipalo-ja räjähdysvaaran. Syttyvää kylmäainetta. Korjata vain koulutettu henkilöstö.

VAROITUS: Sisällä tämä laite et saa säilytä räjähtäviä aineita kuten aerosolipurkkien kanssa syttyvää polttoainetta käyttävät.

- Pidä avaimet erillään laitteesta ja poissa lasten ulottuvilta.

- Ennen kuin huollat tai puhdistat laitteen, irrota laite pistorasiasta tai katkaise virransyöttö.

- Vaurioituneen virtajohdon saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaavan pätevyyden omaava henkilö.

- Huurteen muodostuminen sisäpuolen höyrystinseinän pinnalle ja yläosiin on täysin normaalia. Näin ollen laite tulisi sulattaa normaalin puhdistuksen tai huollon aikana.

- Huomaa, että laitteen rakenteeseen tehdyt muutokset aiheuttavat kaikkien takuiden ja tuotevastuiden raukeamisen.

Sisällys

Tekniset tiedot ....3

Säiliöpakastin – johdanto ....4

Asennus ja käytön aloitus....5

Käyttö ja toiminnot....6

Käytä 7

Sulatus....8

Puhdistus ja huolto 9

Vianetsintä....10

Takuu, varaosat ja huolto....11

Laitteen hävittäminen 12

Tekniset tiedot

Laite täyttää sovellettavien EU-direktiivien vaatimukset ml pienjännitedirektiivi 2006/95/ETY ja EMC-direktiivi 2004/108/ETY.

Tyyppikilvessä on kerrottu erilaisia teknisiä tietoja sekä tyyppi ja valmistenumero.

Pistorasiaan tulee päästä hyvin käsiksi.

Liitä laite 220–240 V / 50 Hz vaihtovirtaan ainoastaan määräysten mukaisesti asennetun pistorasian kautta. Pistorasia tulee suojata 10 A Tai suurempi

Laitteissa, joita käytetään Euroopan ulko-puolisissa maissa, on tarkistettava tyyppikilvestä, onko sähköverkon liitäntäjännite ja virtalaji sama kuin laitteessa. Tyyppikilpi on sijoitettu kylmälaitteen vasempaan alalaitaan.

Jännite ja teho / energia on ilmoitettu tyyppikilvessä

Jos verkkoliitäntäjohto on vaihdettava, sen saa tehdä vain valtuutettu sähköasentaja.

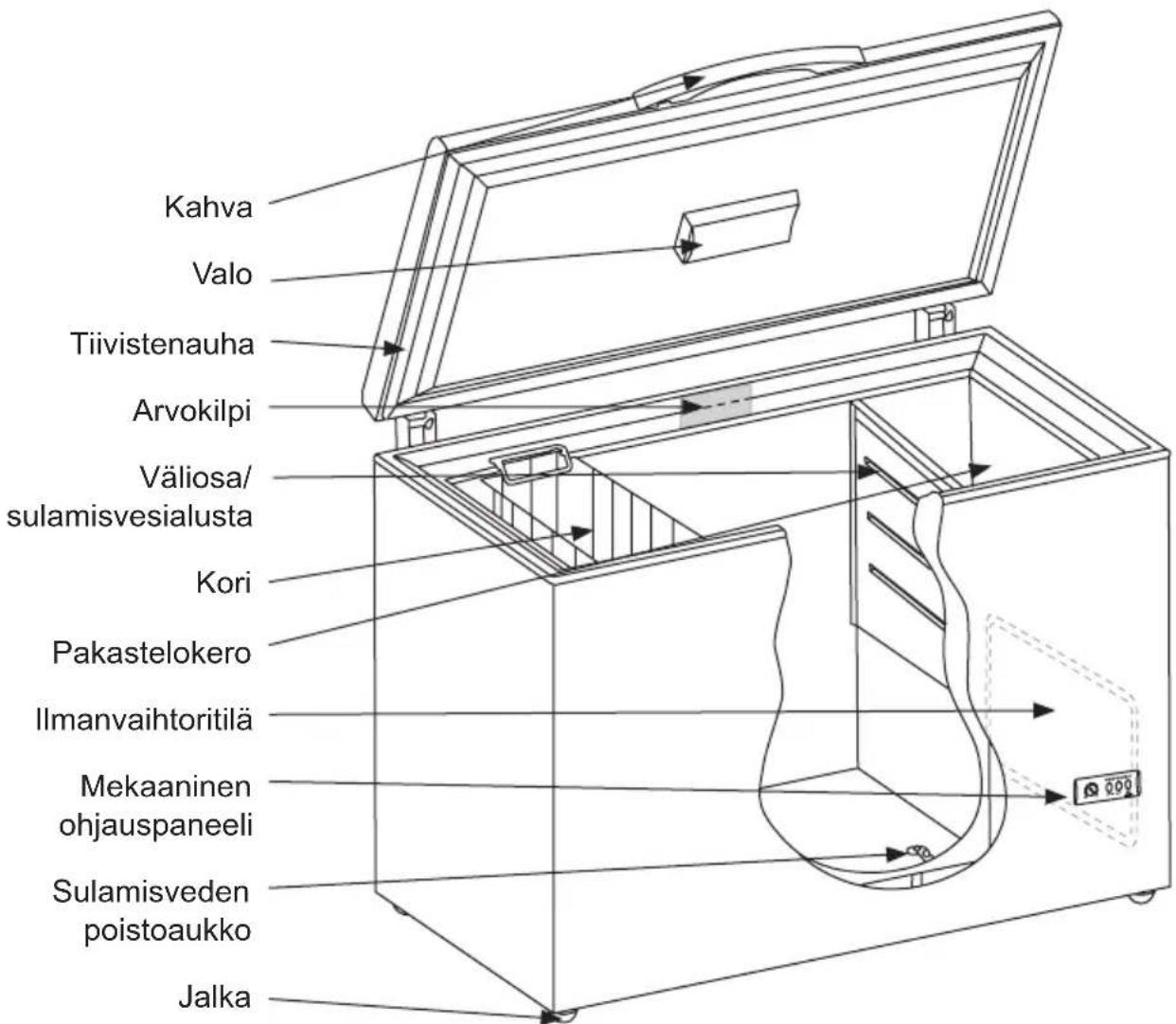

Säiliöpakastin – johdanto

kuva. 1

Asennus ja käytön aloitus

Sijainti

Pakastinta ei saa asentaa ulkotiloihin turvaja toimintosyiden vuoksi.

Sijoita pakastin vakaalle ja tasaiselle alustalle kuivaan, hyvin ilmastoituun huoneeseen (jonka suhteellinen ilmankosteus on enint. 70 %).

Älä koskaan aseta pakastinta lähelle lämmönlähteitä, kuten keittimiä tai pattereita, ja vältä sen asettamista suoraan auringon-paisteeseen.

Huonelämpötila

Huoneen lämpötilaluokka on ilmoitettu arvokilvessä (katso kuva 8 sivulla 11). Lämpötilaluokka ilmoittaa ihanteellisen huonelämpötilan.

Huoneen lämpötila-luokka	Ihanteellinen huonelämpötila
SN +10 °C...+32 °C
N +16 °C...+32 °C
ST +16 °C...+38 °C
T +16 °C...+43 °C

Jos huonelämpötila on alle nolla astetta, pakastin ei toimi kunnolla.

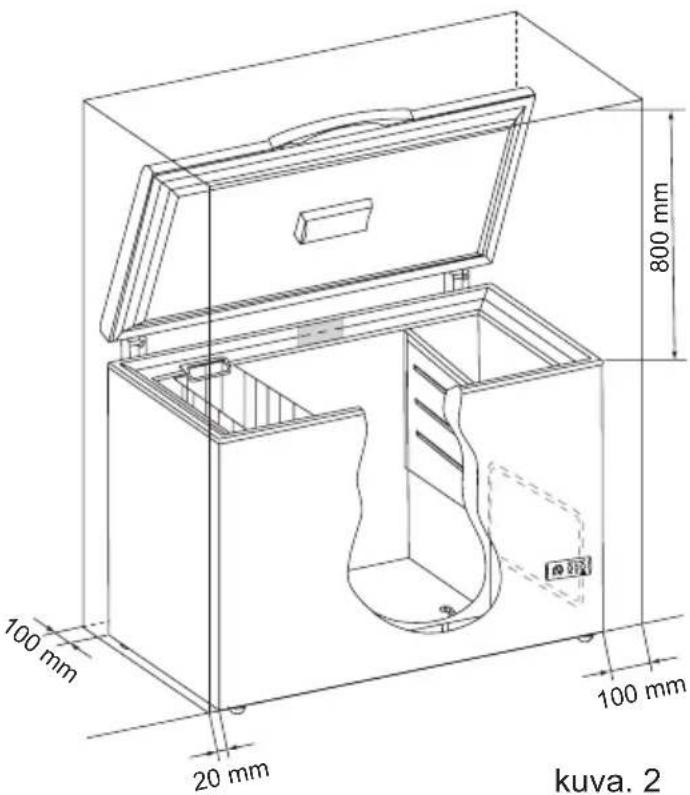

Ilmanvaihto

Huolehdi, että pakastimessa on hyvä ilmanvaihto ja että ilma pääsee kiertämään esteettä pakastimen yläpuolella, alapuolella ja ympärillä. Kuvassa 2 näytetään, kuinka voit varmistaa riittävän ilmanvaihdon.

Pakastimen pohjan ja lattian välissä on oltava vähintään 30 mm tilaa.

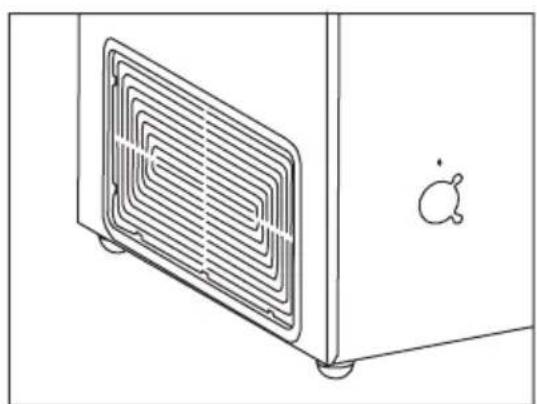

TÄRKEÄÄ! Ilmanvaihtoritilään (kuva 3) on oltava esteetön pääsy.

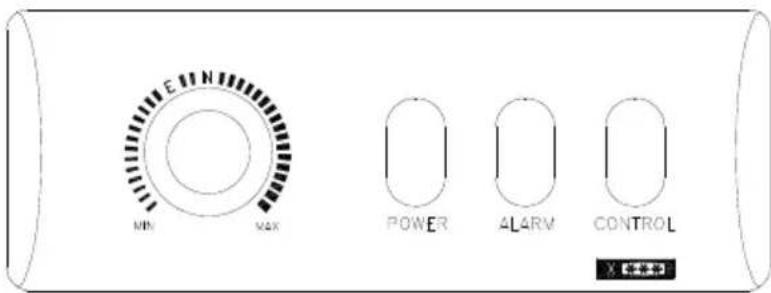

SW-säiliöpakastimissa on mekaaniset säätimet (kuva 4).

kuva. 4

Mekaaniset säätimet

Termostaattinupin lisäksi ohjauspaneelissa on kaksi merkkivaloa ja painike (kuva 4). Ohjauspaneelin muoto ja merkkivalon paikka voivat vaihdella eri malleissa.

Vihreä valo vasen syttyy, kun laite on kyt-ketty virtalähteeseen.

Punainen merkkivalo palaa, jos lämpötila pakastimen sisällä on korkeampi kuin termostaatin lämpötila-asetus.

Vihreä oikealla syttyy, kun kompressori on käynnissä

Aluksi

Kytke laite virtapistorasiaan. Vihreä merkkivalo (oikea)syttyy virransyötön merkiksi. Myös ohjauspaneelissa oleva punainen merkkivalo syttyy, jos lämpötila pakastimen sisällä ei ole riittävän alhainen.

Lämpötila-asetus

Lämpötila asetetaan kääntämällä termostaattinuppia MIN- ja MAX-asennon välillä. Suosittelemme käyttämään kolikkoa apuna nuppia käännettäessä. Mitä enemmän termostaattinuppia käännetään kohti MAX-asentoa, sitä kylmemmäksi pakastimen lämpötila laskee. Oikean asetuksen testaamiseksi mittaa pakastimen keskiosassa ylimpänä olevan tuotteen lämpötila. Se ei saa olla lämpimämpi kuin –18 °C.

Käytä

Pakastin

Tämä on neljän tähden pakastin, joka on hyväksytty elintarvikkeiden pakastukseen ja säilytykseen.

Pakastus

Elintarvikkeet säilyvät parhaiten, kun ne pakastetaan –18 °C:n lämpötilaan mahdollisimman nopeasti.

Pakastimen pakastuskapasiteetti on ilmoitettu arvokilvessä muodossa kg / 24 tuntia (katso kuva 8 sivulla 11).

Pakasta vain laadukkaita ja tuoreita tuottei- ta. Pakastukseen soveltuvia elintarvikkeita ovat liha, siipikarja, kala, vihannekset, he- delmät, maitotuotteet ja einekset. Runsaasti vettä sisältävät elintarvikkeet, kuten salaatti, retiisi, viinirypäleet, omena, päärynä ja kurk- ku, eivät sovellu pakastukseen.

Pakkaa pakastettavat elintarvikkeet ilmatii-viisiin pakastusrasioihin, -pusseihin tai vastaaviin. Pakasta elintarvikkeet sopivan kokoisina annoksina. Älä pakasta vihanneksia tai lihaa yli 2,5 kg:n annoksina. Varmista, että pakkaukset ovat kuivia, jotta ne eivät pakastu kiinni toisiinsa. Nopean pakastuksen varmistamiseksi huolehdi mahdollisuuk-sien mukaan siitä, etteivät pakastimeen sijoitetut elintarvikkeet kosketa toisiaan. Varmista, että pakkauksissa on mahdollisimman vähän ilmaa, jotta elintarvikkeiden pinta ei kuivu.

Pakastettavat elintarvikkeet tulisi sijoittaa pakastuslokeroon tai asettaa tasaisesti pakastimen sisäseinien viereen.

Kirjoita pakkauksiin päivämäärä, sisältö ja määrä, ennen kuin asetat ne pakastimeen. Elintarvikkeet kannattaa ryhmitellä pakasti-messa. Aseta esimerkiksi vihannekset, lihat jne. samaan paikkaan.

Elintarvikkeita ei saa pinota siten, että ne ylittävät pakastinarkun karmin alareu-nan.

Koreissa säilytettävät pakasteet ovat hyvin esillä ja helposti käytettävissä (kuva 5).

Pakastettuja vihanneksia ja hedelmiä ei tarvitse sulattaa ennen käyttöä, vaan ne voidaan upottaa suoraan kiehuvaan veteen.

Sulatettava liha kannattaa ottaa pakasti- mesta vuorokausi ennen käyttöä ja sulattaa jääkaapissa. Näin varmistetaan paras mah- dollinen hygienia ja säilytetään lihan laatu.

Huom.:

Älä aseta hiilihappopitoisia juomia si- sältäviä lasipulloja tai -astioita pakasti- meen, sillä ne saattavat räjähtää.

Sulatus

Pakasteet ja ilmankosteus muodostavat vähitellen huurretta ja jäätä pakastimen sisään. Ohut huurre- tai jääkerros ei vaikuta pakastimen pakastustehoon, mutta paksu jääkerros kuluttaa enemmän energiaa. Pienet määrät irtonaista huurretta voidaan irrottaa muovilastalla.

Älä koskaan käytä sähkölaitteita tai teräviä esineitä jään poistamiseen, sillä ne saattavat vahingoittaa laitteen sisäosia.

Kun huurre- ja jääkerroksen paksuus on yli 4–5 mm, pakastin on sulatettava kokonaan. Suosittelemme, että sulatus suoritetaan silloin, kun pakastimessa on vain vähän tai ei lainkaan pakasteita.

Toimi seuraavasti:

1. Irrota pakastin verkkovirrasta.
2. Poista pakasteet pakastimesta. Aseta pakasteet jääkaappiin tai pakkaa ne, jotta ne säilyvät mahdollisimman kylminä.
3. Jätä pakastimen kansi auki.

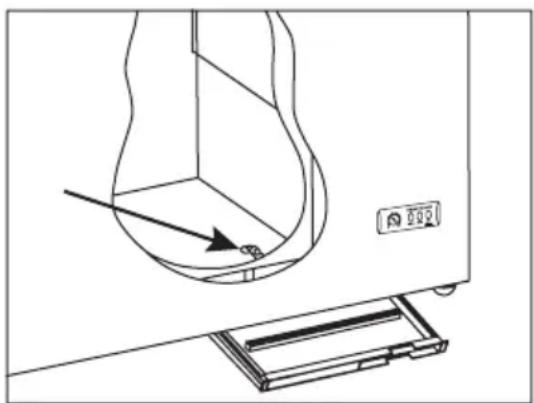

4. Aseta väliosa sulamisveden poistoaukon alle.
5. Aseta kannullinen kuumaa (ei kiehuvaa) vettä pakastimeen, sulje kansi ja odota noin 30 minuuttia. Poista tämän jälkeen irronnut huurre muovilastalla.
6. Jotta vesi ei vahingoittaisi lattiaa sulatuksen aikana, suosittelemme, että tarkistat säännöllisesti sulamisvesialustan ja että suojaat lattian sulamisveden poistoaukon alla jäältä ja vesiroiskeilta. Kun kaikki huurre ja jää on sulanut, puhdista säiliön sisäpuoli vedellä ja miedolla, hajuttomalla pesuaineella. Kuivaa

pakastin pehmeällä liinalla.

1. Kytke pakastin verkkovirtaan.
2. Aseta pakasteet pakastimeen noin 5 minuutin kuluttua siitä, kun olet kytkenyt pakastimeen virran.

Muista asettaa sulamisveden poistoaukon tulppa takaisin paikoilleen.

Irrota laite verkkovirrasta ja poista irralliset osat ennen puhdistusta.

Suosittelemme, että säiliö puhdistetaan lämpimällä vedellä (enint. 65 °C) ja pienellä määrällä mietoa ja hajutonta puhdistusainetta. Älä koskaan käytä hankaavia puhdistusaineita. Käytä pehmeää liinaa. Huuhtele puhtaalla vedellä ja kuivaa huolellisesti. Huolehdi, että ohjauspaneeliin ei pääse vettä.

Kantta ympäröivä tiivistenauha on puhdistettava säännöllisesti. Näin ehkäistään värimuunnokset ja pidennetään käyttöikää. Käytä puhdasta vettä. Kun olet puhdistanut tiivistenauhan, tarkista, että sillä on edelleen hyvät tiiviysominaisuudet.

Ilmanvaihtoritilä on pidettävä puhtaana pölystä ja liasta. Puhdista ritilä pölynimurilla.

Jos laitetta ei käytetä pitkään aikaan, katkaise laitteesta virta, irrota virtajohto pistorasiasta, tyhjennä pakastin, puhdista säiliö ja jätä kansi auki ilmanvaihtoa varten ja hajunmuodostuksen ehkäisemiseksi.

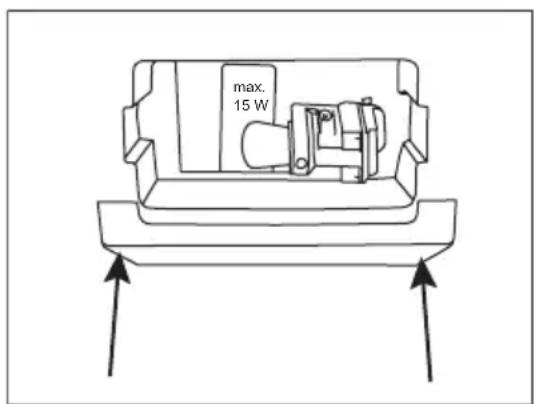

Lampun vaihtaminen

1. Irrota pakastin verkkovirrasta vetämällä virtapistoke irti pistorasiasta.
2. Poista lampunsuojus vetämällä sen yläreunaa alaspäin, jolloin suojus irtoaa kahdesta kiinnikkeestä (kuva. 7).
3. Vaihda lamppu/lamput.
4. Aseta suojus uudelleen paikoilleen ja kytke pakastin verkkovirtaan.

• Anna kuumien ruokien ja juomien jäähtyä, ennen kuin asetat ne pakastimeen.
• Sulata pakasteet jääkaapissa.
• Pidä pakastimen kantta suljettuna mahdollisimman paljon.
• Tarkista säännöllisesti, että kansi on kunnolla kiinni.
• Sijoita pakastin viileään hyvin ilmastoi-tuun huoneeseen.
• Aseta pakasteet jääkaappiin pakastimen sulatuksen ajaksi.
• Sulata pakastin, ennen kuin jääkerros on liian paksu.

Vianetsintä

Vika Mahdollinen syy Ratkaisu
Merkkivalot eivät pala. Laitteesta on katkaistu virta.Sähkökatkos; sulake on lauennut;laitetta ei ole kytketty kunnolla verkkovirtaan.		Tarkista virtapistoke ja pistorasia.Tarkista, että virta on kytketty.Palauta sulake.
Pakastimen lämpötila on liian korkea.	Ilmanvaihtoritilä on tukkeutunut.Kantta ei ole suljettu kunnolla.Pakastimessa olevien tuoreiden elintarvikkeiden määrä ylittää laitteen kapasiteetin.Pakastimessa on paksu kerros huurretta ja jäätä.Termostaatin asetus on liian korkea.	Varmista esteetön ilmanvaihto.Sulje kansi ja odota muutama tunti.Odota muutama tunti.Sulata pakastin.Aseta termostaattiin alempi lämpötila.
Pakastimen lämpötila on liian alhainen.	Termostaattiin on asetettu liian alhainen lämpötila.Pakastimen kansi on kosketuksissa pakasteisiin.	Aseta termostaattiin korkeampi lämpötila.Järjestele pakasteet uudelleen ja tarkista, että kansi menee kunnolla kiinni.
Pakastimeen muodostuu runsaasti huurretta.	Huoneessa on korkea ilmankosteus.Pakasteista vapautuu kosteutta.	Tuuleta huone useammin tai siirrä pakastin huoneeseen, jossa on alhaisempi ilmankosteus.Pakkaa pakasteet uudelleen.
Kansi ei aukea. Pakastimessa on alipaine. Odota 2–3 minuuttia, kunnes alipaine on tasaantunut, ja yritä avata kansi uudelleen.
Pakastin tärisee, ja siitä kuuluu epätavallista ääntä.	Pakastin ei ole tasaisella alustalla.Pakastin ei seiso vapaasti paikoillaan.Korit tai väliosa ovat irrallaan.	Aseta pakastin tasaiselle ja vakaalle alustalle.Siirrä pakastin kauemmas muista laitteista tai kalusteista.Tarkista liikkuvat osat ja aseta ne uudelleen paikoilleen.

Takuu, varaosat ja huolto

Vastuuvapauslauseke

Virheellisestä käytöstä, väärinkäytöstä, ylläpidon laiminlyönnistä, virheellisestä kokoamisesta, asennuksesta tai verkkovirtaliitännästä aiheutuneet viat ja vahingot. Tulipalo, onnettomuus, salamanisku, jännitteenvaihtelut tai muu sähköinen häiriö, mukaan lukien vialliset sulakkeet ja viat sähköverkkoasennuksissa. Takuu ei kata muun kuin Upon hyväksymän huoltopalvelun suorittamia korjauksia. Takuu ei myöskään kata mahdollisia muita vikoja ja vahinkoja, jotka valmistaja voi todistaa aiheutuneen muusta syystä kuin valmistus- tai materiaalivirheistä.

Huomaa, että laitteen rakenteeseen tai sen osiin tehdyt muutokset mitätöivät Upon takuun ja tuotevastuun, eikä laite täytä tällöin lainsäädännön vaatimuksia. Lisäksi Upon arvokilvessä ilmoitettu hyväksyntä mitätöityy.

Ostajan toteamat kuljetusvauriot sovitaan ensisijaisesti ostajan ja jälleenmyyjän välillä, ts. jälleenmyyjän on varmistettava, että kyseiset tilanteet ratkaistaan ostajan edun mukaisesti.

Ennen kuin otat yhteyttä tekniseen tukeen, varmista, että et pysty ratkaisemaan ongelmaa itse (katso Vianetsintä). Jos takuu ei kata tuotetukea, esim. jos laitteessa olevan vian on aiheuttanut lauennut sulake tai virheellinen käyttö, sinulta veloitetaan teknisen tuen käytöstä aiheutuneet kulut.

Varaosat

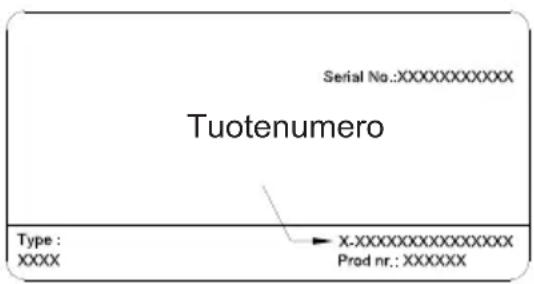

Kun tilaat varaosia, ilmoita laitteen tyyppi-Tuotenumero ja sarja- ja valmistusnumero. Tiedot on ilmoitettu laitteen takaosassa olevassa arvokilvessä. Arvokilpi sisältää erilaisia teknisiä tietoja, kuten laitteen tyypin ja sarjanumerot.

Huom.: Käytä aina valtuutettua huoltopalvelua, kun laite on korjattava tai vaihdetta-va!

Huolto

Upolla on paikallisia huoltopalveluja Upontuotteisiin erikoistuneissa toimipisteissä. Niistä saat selville korjausten hinnat ja huoltopalvelut. Paikallisen huoltopalvelusi löydät osoitteesta www.upo.fi tai ottamalla yhteyttä jälleenmyyjään.

kuva. 8

Laitteen hävittäminen

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakka- uksissa ja/tai niihin liitetyissä doku- menteissa tarkoittavat, että käytettyjä sähköja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleen-myyjältä tai tavarantoimittajalta

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ai- noastaan Euroopan unionin alueella. Jos haluat hävittää tämän tuotteen, tiedustele oikeaa hävitystapaa paikallisilta viranomaisilta tai jälleen- myyjältä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yh-dessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

FI Pidättää oikeuden muuttaa ilman ennakkoilmoitusta.
