KÄYTTÖOHJE AZ9003 PHILIPS

Käyttömahdollisuuksia....94–98

Autoliitäntä....99

Vian etsintä....100–101

Português

Comandos....102

Guia rápido....103

SÄÄDÖT, kuva sivulla 3

1 ■ ......pysäyttää CD-soiton, poistaa ohjelman tai kytkee laitteen toiminnasta
2 DIGITAL DBB ...DIGITAL DYNAMIC BASS BOOST käynnistää ja lopettaa bassonkorostuksen
3▶▶l....ohittaa ja etsii CD-raitoja eteenpäin
4 ▶II......kytkee laitteen käyttöön, aloittaa tai keskeyttää CD-soiton
5......näyttö
6 ohittaa ja etsii CD-raitoja taaksepäin
7PROGRAM......ohjelmoi raitoja ja tarkistaa ohjelman
8MODE......valitsee eri soittotavat: SHUFFLE, SHUFFLE REPEAT ALL, REPEAT, REPEAT ALL ja 5C477
9RESUME......tallentaa viimeksi soitetun CD-raidan kohdan
OFF ......kytkee pois RESUME ja HOLD
10 LINE OUT/Ω ....3,5 mm kuulokkeen liitin, liitin laitteen kytkemiseen toisen laitteen vastaavaan audio input-liittimeen, kauko-ohjaimen liitin (ei kaikissa malleissa)
11 VOL ▲......säätää äänenvoimakkuutta
12 OPEN ▶......avaa CD-kannen
134.5V DC......liitin ulkoiselle virtalähteelle
14......tyyppikilpi
15 ESP ......ELECTRONIC SKIP PROTECTION takaa CD:n keskeytymättömän äänentoiston värähtelyistä ja iskuista huolimatta

HOLD......lukitsee kaikki painikkeet

Tämä laite täyttää Euroopan yhteisön asettamat taajuushäiriöitä koskevat vaatimukset.

Paristot (toimitettu laitteen mukana tai saatavissa lisävarusteena)

Tässä laitteessa voit käyttää joko:

• tavallisia paristoja tyyppiä LR6, UM3 tai AA (ensi sijassa Philips), tai
• alkaliparistoja tyyppiä LR6, UM3 tai AA (ensi sijassa Philips).

Huom: – Älä käytä vanhoja ja uusia tai erityyppisiä paristoja yhtä aikaa. – Poista paristot, jos ne ovat tyhjät tai jos laitetta ei käytetä pitkään aikaan.

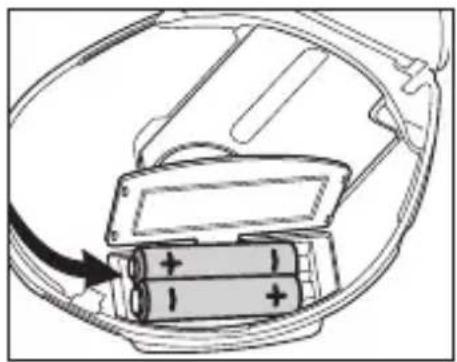

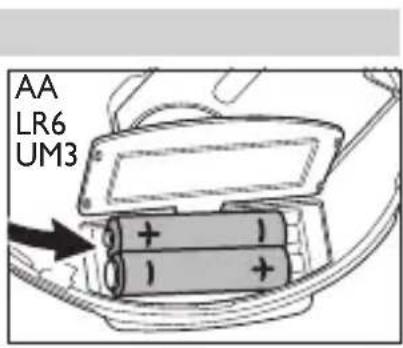

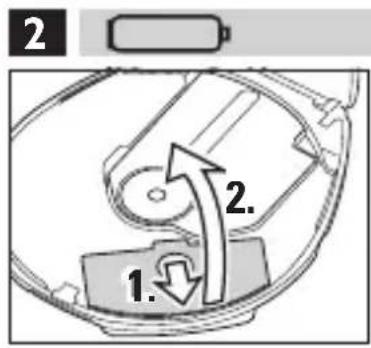

Paristojen asentaminen

1 Avaa CD-kansi painikkeella OPEN ▶.
2 Avaa paristolokero ja aseta paikalleen joko 2 tavallista paristoa tai alkaliparistoa.

Paristojen näyttö

Paristojen symbooli näytössä on jaettu 3:een osaan, jotka näyttävät paristojen likimääräisen latauksen.

- Jos □ vilkkuu ja 6952 näkyy näytössä, paristot ovat tyhjät.

Soittoaika normaalioloissa on yleensä Paristotyyppi ESP kytkettynä ESP kiinni

Tavallinen 7 tuntia 6 tuntia

Alkali 20 tuntia 18 tuntia

ECO-PLUS NiMH paristot (ei kaikissa malleissa) 10 tuntia 9 tuntia

Paristot sisältävät kemiallisia aineita, joten ne on hävitettävä asianmukaisella tavalla.

Tietoja ECO-PLUS NiMH paristosta (koskee vain malleja jotka ovat varustetut ladattavilla ECO-PLUS NiMH paristoilla AY 3362)

Lataaminen on mahdollista vain jos laite on varustettu ECO-PLUS NiMH paristoilla AY 3362.

Lataaminen ECO-PLUS NiMH paristojen ollessa laitteessa

1 Varmista, että olet asettanut laitteeseen ladattavan ECO-PLUS NiMH paristosarjan AY 3362.

2 Liitä verkkosovitin soittimen 4.5V DC liittimeen ja seinäpistorasiaan.

→□jossa 0–3 osaa (riippuen lataamisen tasosta) ovat tummennetut näkyy ja näyttö osoittaa CHÄ-GE.

- Lataaminen loppuu kun käynnistät soiton tai noin 7 tunnin kuluttua.

3 Kun paristot ovat täyteen ladatut, näkyy, ja näyttö osoittaa FULL.

Huom: – On normaalia että paristosarja lämpenee ladattaessa.

– Jos paristot kuumenevat liikaa, lataus keskeytyy noin 30 minuutiksi ja HöE näkyy näytössä.

- Virheettömän latauksen varmistamiseksi laitteessa, katso että liittimet ovat puhtaat ja että käytät vain ECO-PLUS NiMH paristoja AY 3362.

Ladattavien ECO-PLUS NiMH paristojen käsittely

• Paristojen käyttöikä lyhenee, jos ladattuja tai puoliksi ladattuja paristoja ladataan uudelleen. Kun olet käyttänyt ECO-PLUS NiMH paristoja muutaman kerran, käytä ne kokonaan tyhjiksi ennen uudelleenlataamista.
• Oikosulun välttämiseksi paristot eivät saisi joutua kosketuksiin metalliesineiden kanssa.
• Jos paristot tyhjenevät nopeasti latauksen jälkeen, liittimet ovat likaiset tai niiden käyttöikä on kulunut loppuun.

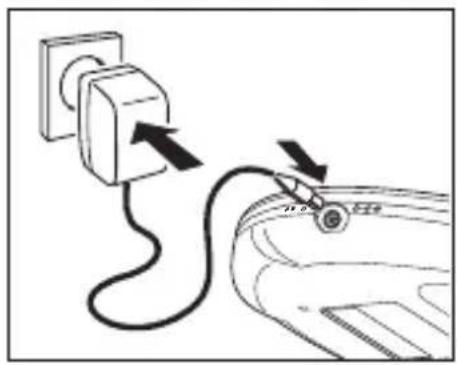

Verkkosovitin (toimitettu laitteen mukana tai saatavana lisälaitteena)

Käytä ainoastaan AY 3170 sovitinta (4,5 V/300 mA tasavirta, plus-napa keskusneulaan). Muut tuotteet saattavat vahingoittaa soitinta.

1 Varmista, että paikallinen jännite vastaa sovittimen jännitettä.
2 Liitä verkkosovitin soittimen 4.5V DC liittimeen ja seinäpistorasiaan.

Huom: Irrota sovitin aina kun et käytä sitä.

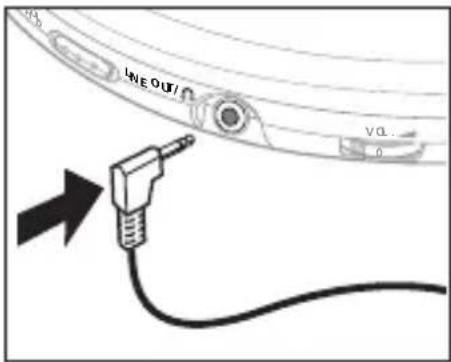

Kuulokkeet AY 3677

- Liitä laitteen mukana toimitetut kuulokkeet LINE OUT/©liittimeen.

Huom: LINE OUT/Ω liittimeen voi liittää myös hifi-järjestelmän (merkinantojohto) tai autoradion (kasettisovitin tai merkinantojohto). Kummassakin tapauksessa soittimen äänenvoimakkuus on asetettava asentoon 8.

Käytä kuulokkeita järkevästi

Kuuloturvallisuus: Älä käytä kuulokkeita suurella äänenvoimakkuudella. Kuuloasiantuntijoiden mukaan jatkuva käyttö suurella äänenvoimakkuudella voi vahingoittaa kuuloa pysyvästi. Liikenneturvallisuus: Älä käytä kuulokkeita ajaessasi ajoneuvoa. Se saattaa aiheuttaa vaaratilanteita, ja useissa maissa se on kiellettyä. Jos kuulokkeesi ovat ulkoilmakäyttöön tarkoitettuja ja päästävät läpi ääniä ulkopuolelta, älä korota äänenvoimakkuutta niin suureksi, ettet voi kuulla mitä ympärilläsi tapahtuu.

CD-soittimen ja – CD levyjen käsittely

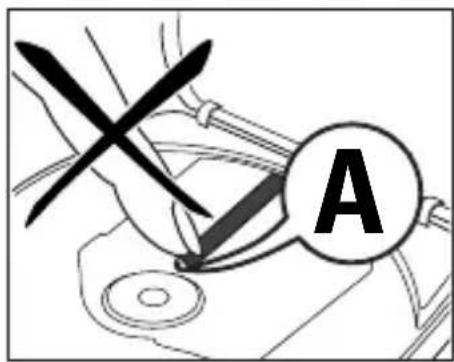

• Älä kosketa CD-soittimen linssiä Ⓐ.
• Älä saata laitetta, paristoja tai CD-levyjä alttiiksi kosteudelle, sateelle, hiekalle tai kuumuudelle (lämmittimet tai suora auringonvalo).

- Voit puhdistaa CD-soittimen pehmeällä, hieman kostutetulla nukkaamattomalla pyyhkeellä. Älä käytä puhdistusaineita, koska niillä saattaa olla syövyttävä vaikutus.

- Puhdista CD-levy pyyhkimällä suoraan keskeltä reunaan päin pehmeällä, nukkaamattomalla liinalla. Puhdistusaine saattaa vahingoittaa levyä! Älä koskaan kirjoita CD:lle tai liimaa siihen tarroja.

- Linssi saattaa huurtua, kun laite tuodaan yhtäkkia kylmästä lämpimään. Silloin CD-levyjä ei voi soittaa. Jätä CD-soitin lämpimään kunnes kosteus on haihtunut.

- Lähellä käytössä olevat matkapuhelimet saattavat aiheuttaa toimintahäiriöitä CD-soittimessa.

- Vältä pudottamista, koska se saattaa vahingoittaa laitetta.

Ympäristöön liittyvää informaatiota

• Kaikki tarpeeton pakkausmateriaali on jätetty pois. Pyrkimyksenämme on ollut saada pakkausmateriaali helposti erotettavaksi kahdeksi materiaaliksi: pahvi (laatikko) ja polyeteeni (pussit, suojaava vaahtomuovi).
• Ostamasi laite on valmistettu materiaaleista, jotka voidaan kierrättää, jos sen hajoitus annetaan asiaan erikoistuneen organisaation tehtäväksi. Ota huomioon paikalliset pakkausmateriaalien, tyhjentyneiden paristojen ja vanhojen laitteiden hävitystä koskevat säännökset.

Luokan 1 laserlaite

Varoitus! Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle.

Oikeus muutoksiin varataan. Laite ei saa olla alttiina tippu-ja roiskevedelle.

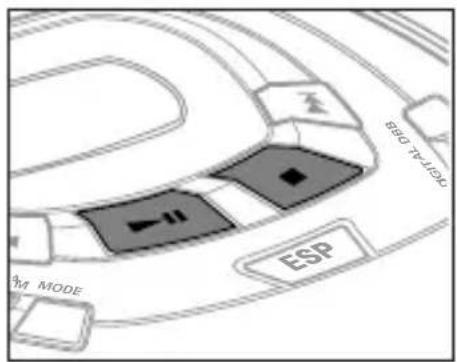

CD:n soittaminen

Tällä CD-soittimella voidaan soittaa kaikenlaisia Audio-Disc-levyjä kuten CD-Recordable- ja CD-Rewritable-levyjä. Älä yritä soittaa CD-ROM-, CDi-, VCD-, DVD- tai tietokone-CD-levyjä.

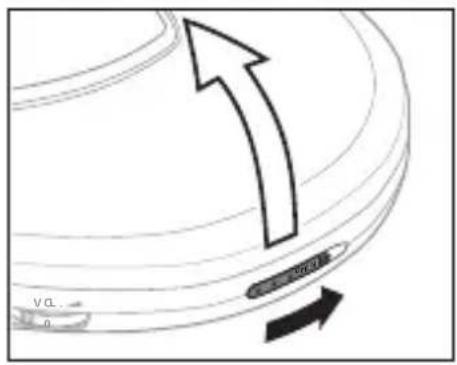

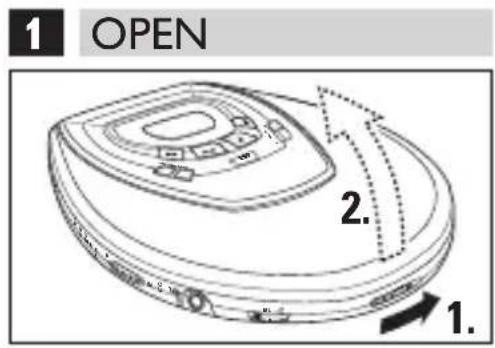

1 Työnnä OPEN ▶ liukukosketinta.

→ Kansi avautuu.

2 Aseta audio-CD paikalleen painettu puoli ylöspäin painamalla kevyesti CD:n keskeltä niin, että se asettuu navalle. Sulje kansi painamalla se alas.

3 Kytke laite päälle ja aloita CD-soitto painamalla ▶II noin 1 sekunnin ajan.

→ Näyttöön ilmestyy parhaillaan soivan raidan numero ja kulunut soittoaika.

• Voit keskeyttää soiton painamalla ▶II.
  → Näytössä vilkkuu aika, johon soitto keskeytettiin.
• Soitto jatkuu kun painat ▶II uudestaan.

4 Painamalla ■ pysäytät soiton.

→ Näytössä näkyy raitojen kokonaismäärä ja CD:n kokonaissoittoaika.

5 Kytket soittimen päältä painamalla ■ uudestaan.

- Poista CD tarttumalla sitä reunasta ja painamalla kevyesti napaa samalla kun nostat levyä.

Huom: Jos laitetta ei käytetä, se sammuu itsestään jonkin ajan kuluttua energian säästämiseksi.

• Jos äänitettävä CD (CD-R) tai uudelleen kirjoitettava CD (CD-RW) ei ole äänitetty oikein näyttöön ilmestyy, nF d 15C. Päätä silloin äänitys CD-äänittimen FINALIZE-toiminnolla.
• Jos haluat soittaa uudelleen kirjoitettava CD (CD-RW) –levyä, äänentoisto alkaa 3–15 sekunnin kuluttua painikkeen ▶II painamisesta.
• Soitto pysähtyy jos avaat CD-kannen.
  • CD:tä luettaessa näytössä vilkkuu / -:-.

Äänenvoimakkuus ja basso

Äänenvoimakkuuden säätö

- Säädät äänenvoimakkuuden VOL ▲ säätimellä.

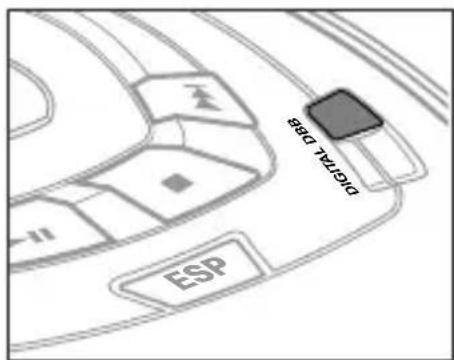

Basson säätö

Voit valita bassonkorostustasojen ööö / ja öööö välillä.

1 Paina DIGITAL DBB toistamiseen kunnes saavutat toivotun bassonkorostuksen.

→ d66 / tai d662 näkyy näytössä noin 2 sekunnin ajan ja pröstyy näyttöön.

2 dbb / tai dbb2 sulkemiseksi paina DIGITAL DBB toistamiseen.

→SaPmuu.

Raidan valinta ja etsintä

Raidan valinta soiton aikana

• Painamalla ◀◀ tai ▶▶ lyhyesti kerran tai useita kertoja siirryt parhaillaan soivan raidan edellä tai jäljempänä olevien raitojen alkuun.
  → Soitto jatkuu valitusta raidasta ja sen numero näkyy näytössä.

Raidan valinta soiton ollessa pysähdyksissä

1 Paina i◄◄ tai ►► lyhyesti kerran tai useita kertoja.
→ Valitun raidan numero näkyy näytössä.

2 Painamalla ▶II käynnistät CD-soiton.

→ Soitto alkaa valitusta raidasta.

Kohdan etsintä CD-soiton aikana

1 Pitämällä ◀◀ tai ▶▶ painettuna löydät tietyn kohdan siirtymällä taakse- tai eteenpäin.
→ Etsintä alkaa ja soitto jatkuu hiljaisella äänellä.
2 sekunnin kuluttua etsintä nopeutuu.

2 Vapauta painike päästyäsi etsimääsi kohtaan.

→ Normaali soitto jatkuu tästä kohdasta.

Huom: – SCAN-toiminnon aikana etsintä ei ole mahdollista.

- SHUFFLE, SHUFFLE REPEAT ALL, ja REPEAT käytöissä sekä ohjelman soidessa etsintä on mahdollista vain parhaillaan soivassa raidassa.

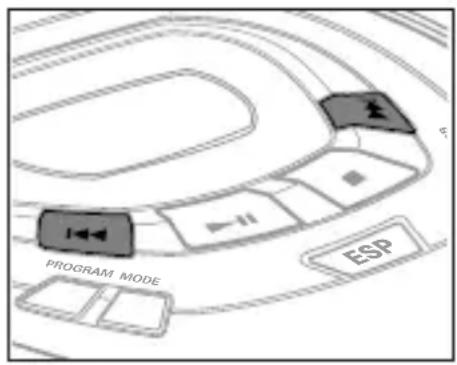

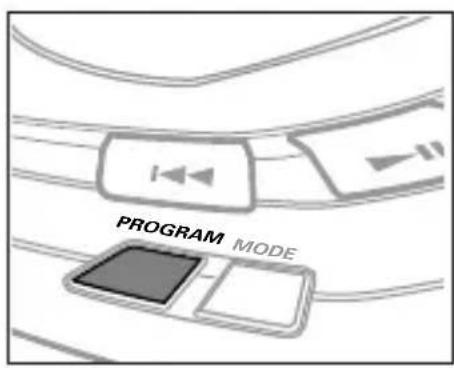

Raitojen numeroiden ohjelmointi

Voit valita korkeintaan 99 raitaa ja tallentaa ne muistiin haluamassasi järjestyksessä. Kunkin raidan voi tallentaa useaan kertaan.

1 Valitse raita painamalla ◀◀ tai ▶▶ soiton ollessa pysähdyksissä.

2 Painamalla PROGRAM tallennat raidan.

▶PROGRAM ilmestyy näyttöön, ja siinä näkyy ohjelmoidun raidan numero ja P sekä tallennettujen raitojen kokonaismäärä.

3 Valitse ja tallenna kaikki haluamasi raidat tällä tavalla.

4 Painamalla ▶II käynnistät valitsemiesi raitojen soiton.

→ Näyttöön ilmestyy PROGRAM ja soitto alkaa.

- Voit tarkistaa ohjelman pitämällä PROGRAM-painiketta painettuna yli 2 sekunnin ajan.

→ Näyttöön ilmestyvät kaikki tallennetut raidat järjestyksessään.

Huom: — Jos painat PROGRAM eikä ole yhtään raitaa valittu, näytössä näkyy, SELECTE.

– Jos yrität tallentaa enemmän kuin 99 raitaa, näyttöön ilmestyy FULL.

Ohjelman poistaminen

1 Tarvittaessa pysäytä soitto painamalla ■.

2 Painamalla ■ poistat ohjelman.

→ Näyttöön ilmestyy lyhyeksi aikaa CLEAR PROGRAM häviää ja ohjelma pyyhkiytyy pois.

Huom: Ohjelma pyyhkiytyy pois myös jos

• keskeytät virrantulon,
  -avaat CD-kannen,
• tai jos laite kytkeytyy itsestään päältä.

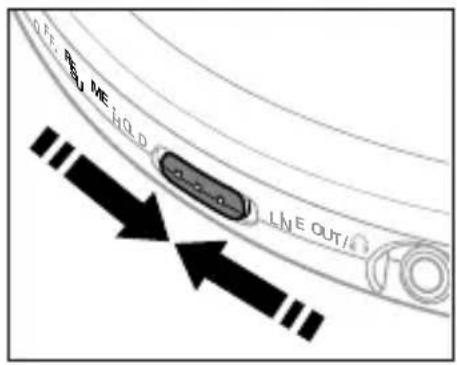

Viimeksi soitetun kohdan tallentaminen – RESUME

Voit tallentaa viimeksi soitetun kohdan. Kun käynnistät soiton uudelleen, toisto jatkuu siitä kohdasta, mihin sen pysäytit.

1 Kytket RESUME-toiminnon soiton aikana kääntämällä liukukoskettimen asentoon RESUME.

→ Näyttöön ilmestyy RESUME.

2 Paina ■, kun haluat pysäyttää soiton.

3 Paina ▶II, kun haluat jatkaa soittoa.

→ Näyttöön ilmestyy RESUME ja soitto jatkuu siitä kohdasta, mihin sen pysäytit.

- Kytket RESUME-toiminnon pois kääntämällä liukukoskettimen asentoon OFF.

→RESUME häviää näytöstä.

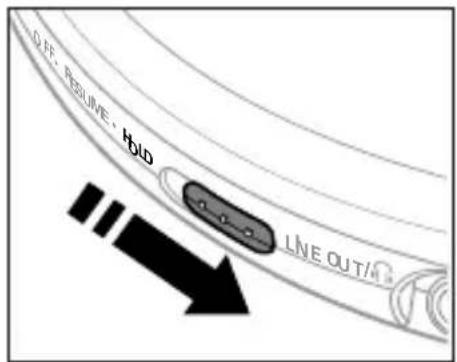

Kaikkien painikkeiden lukitseminen – HOLD

Voit lukita laitteen painikkeet. Kun jotakin painiketta painetaan mitään ei tapahdu.

1 Kytket HOLD-toiminnon kääntämällä liukukoskettimen asentoon HOLD.

→Kaikki painikkeet ovat lukitut. Painettaessa jotakin painiketta näytössä näkyy Hold. Jos laite on sammutettu, Hold näkyy ainoastaan painettaessa ▶II.

2 Lopetat HOLD-toiminnon kääntämällä liukukoskettimen asentoon OFF.

Huom: Kun lopetat HOLD-toiminnon kääntämällä liukukoskettimen asentoon RESUME ja käynnistät soiton uudelleen, soitto jatkuu siitä kohdasta, mihin sen olit pysäyttänyt.

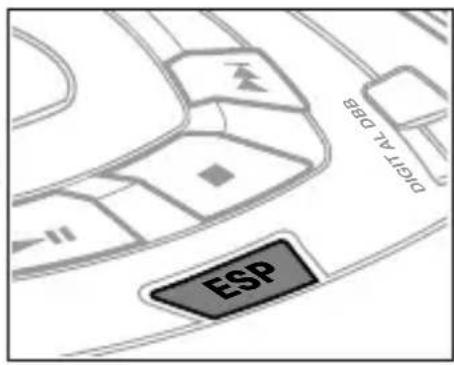

ESP

Tavallista kannettavaa CD-soitinta käytettäessä musiikki saattaa pysähtyä esim. hölkätessä.

ELECTRONIC SKIP PROTECTION suojaa kevyistä värähtelyistä ja iskuista johtuvalta äänenmenetykseltä ja takaa keskeytymättömän äänentoiston.

ESP ei kuitenkaan suojaa äänenmenetykseltä kovan juoksun aikana. Se ei myöskään suojaa laitetta putoamisen aiheuttamilta vahingoilta!

- Painamalla ESP-painiketta soiton aikana käynnistät iskusuojan.

→Näyttöön ilmestyy jaiskusuoja käynnistyy.

- Kytket iskusuojan pois painamalla uudestaan ESP-painiketta.

→häviä ja iskusuoja kytkeytyy pois.

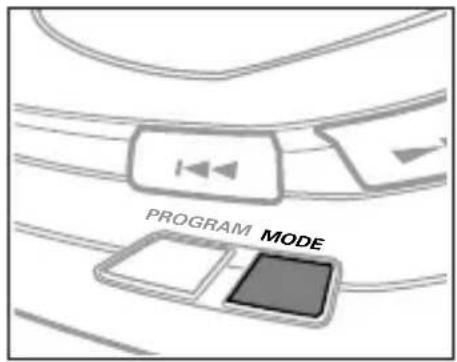

Eri soittotapojen valinta – MODE

Raitoja voidaan soittaa satunnaisjärjestyksessä, raita tai CD voidaan soittaa uudelleen ja raitojen ensimmäiset sekunnit voidaan soittaa.

1 Paina MODE-painiketta soiton aikana niin monta kertaa kunnes näytössä näkyy joko:

→SHUFFLE: CD:n kaikki raidat soitetaan satunnaisjärjestyksessä kunnes ne kaikki on soitettu kerran.
→SHUFFLE REPEAT ALL: CD:n kaikki raidat soitetaan yhä uudelleen satunnaisjärjestyksessä.
→REPEAT: Parhaillaan soiva raita soitetaan yhä uudelleen.
→REPEAT ALL: Koko CD soitetaan yhä uudelleen.
→SCAN: Kunkin jäljellä olevan raidan alusta soitetaan 10 sekuntia vuoron perään.

2 Soitto alkaa valitulla soittotavalla 2 sekunnin kuluttua.

- Palaat normaaliin soittoon painamalla MODE toistamiseen kunnes näyttö tyhjenee.

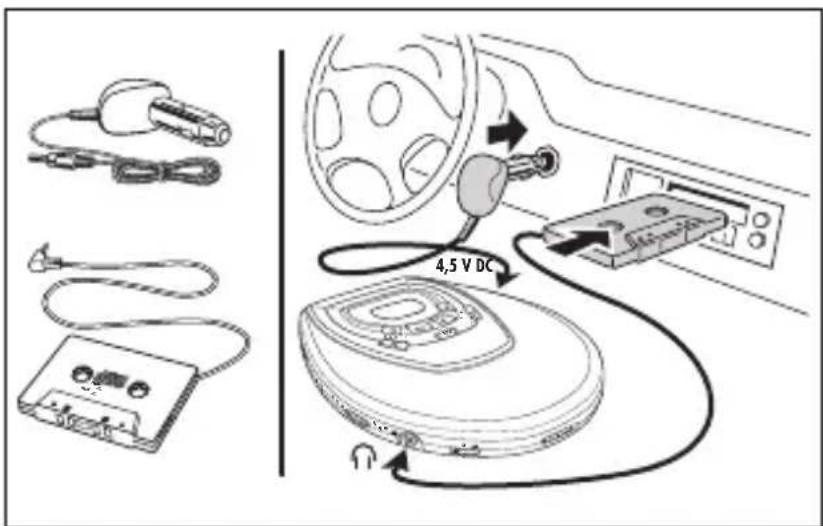

Autokäyttö (liitännät toimitettu laitteen mukana tai saatavissa lisävarusteena)

Käytä ainoastaan AY 3545 jännitemuunninta (4,5 V tasavirta, plus-napa keskusneulaan) ja AY 3501 autosovitinkasettia. Muut tuotteet saattavat vahingoittaa laitetta.

1 Aseta CD-soitin

vaakasuoralle, värinättömälle ja vakaalle pinnalle. Varmista, että se on turvallinen paikka, missä soittimesta ei ole vaaraa eikä haittaa ajajalle tai matkustajille.

2 Liitä jännitemuuntimen tasavirtapistoke CD-soittimen 4.5V DC liittimeen (ainoastaan 12 V autoakku, negatiivinen maadoitus).
3 Aseta jännitemuunnin savukkeensytyttimen pistorasiaan. Puhdista tarvittaessa pistorasia sähkökosketuksen parantamiseksi.
4 Vaimenna äänenvoimakkuus ja liitä sovitinkasetin pistoke CD-soittimen LINE OUT/Ωliittimeen.
5 Työnnä sovitinkasetti varovasti autoradion kasettilokeroon.
6 Varmista ettei johto häiritse ajamista.
7 Käynnistä CD-soitin, käännä VOL — asentoon 8 ja säädä ääni autoradion säätimillä.
- Irrota jännitemuunnin savukkeensytyttimen pistorasiasta aina kun CD-soitin ei ole käytössä.

Huom: – Vältä liiallista lämpöä auton lämpölaitteista tai suorasta auringonvalosta (esim. auton ollessa pysäköitynä kesällä).

- Jos autoradiossa on LINE IN pistukka, kannattaa autoradioliitäntään käyttää sitä mieluummin kuin sovitinkasettia. Liitä merkinantojohto tähän LINE IN pistukkaan ja CD-soittimen LINE OUT/∅ pistukkaan.

VAROITUS

Älä missään tapauksessa yritä korjata laitetta itse, koska tällöin takuu raukeaa.

Ongelma	Mahdollinen	syy	Ratkaisu
Ei virtaa, Paristotsoitto ei ala	Paristot on asetettu väärin	Aseta paristot oikein.
	Paristot ovat tyhjät.	Vaihda paristot.
	Kosketusnastat ovat Puhdista ne liinalla. likaantuneet.
	VerkkosovitinVerkkosovitinta ei ole Kytke sovitin kunnolla.kytketty kunnolla
	AutokäyttöSavukkeensytyttimessä ei ole Kytke käynnistys tai käytävirtaa, kun käynnistys on paristoja.sammutettu.
nF d'15C näytössä	CD-RW (CD-R) levyä ei Päätä äänitysole äänitetty oikein.	CD-äänittimenFINALIZE-toiminnolla.
no d'15C näytössä	CD on pahoin naarmuuntunut Vaihda tai puhdista CD.tai likainen.
	Laitteessa ei ole CD:tä tai se Aseta CD laitteeseenon väärinpäin.	etikettipuoli ylöspäin.
	Laserlinssi on huurtunut.	Odota kunnes linssi onkirkastunut.
HOLD näytössä ja/tai laite ei reagoiminkään painikkeenkäyttöön	HOLD toiminto onkäynnistetty.		Lopeta HOLD-toiminto.
	Sähköstaattinen purkaus	Irrota laite virtalähteestä tai poista paristot muutamaksi sekunniksi.

Jos laitteessa ilmenee vika, tarkista alla luetellut kohdat ennen kuin viet sen korjattavaksi.

Ellet saa ongelmaa ratkaistua näillä ohjeilla, ota yhteys myyntiedustajaan tai huoltoon.

Ongelma	Mahdollinen	syy	Ratkaisu
CD hyppää raitojen yli.	CD on vahingoittunut tai likainen.		Vaihda tai puhdista CD.
	RESUME, SHUFFLE tai PROGRAM on aktivoitu. tai PROGRAM.		Lopeta RESUME, SHUFFLE
Ei ääntä tai huono äänen laatu	PAUSE on käynnistetty.		Paina ▶II.
	Liitännät irti, väärin tai likaiset		Tarkista ja puhdista liitännät.
	Äänenvoimakkuutta ei ole Säädä äänenvoimakkuus. säädetty.
	Toimintahäiriö aktiivisen Pidä soitin erossa matkapuhelimen lähellä aktiivisista matkapuhelimista.
	Voimakkaita magneettikenttiä soittimen lähellä	Muuta soittimen paikkaa tai liitäntöjä.
	Autokäytössä
	Sovitinkasetti asetettu väärin.		Aseta sovitinkasetti oikein.
	Lämpötila autossa on liian korkea/althainen.		Odota, että soitin sopeutuu lämpötilaan.
	Savukkeensytytinpistorasia on likainen.		Puhdista savukkeensytytinpistorasia.
	Väärä toistosuunta auton kasettisoittimen automaattisessa suunnanvaihdossa		Muuta automaattisen suunnanvaihdon suunta.
