KÄYTTÖOHJE ZRB 340PW ZANUSSI

Turvallisuusohjeet	12
Käyttö	14
Käyttöpaneeli	14
Päivittäinen käyttö	14
Hyödyllisiä neuvoja ja vinkkejä	15

Hoito ja puhdistus	16
Käyttöhäiriöt	18
Tekniset tiedot	19
Asennus	20
Ympäristönsuojelu	21

Oikeus muutoksiin pidätetään

Turvallisuusohjeet

Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuiksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten.

Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta.

Lasten ja taitamattomien henkilöiden turvallisuus

• Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.
  Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran.
• Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen liitäntäkohtaa) ja irrota laitteen ovi. Tällä tavoin voidaan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen vaara.
• Tässä laitteessa on magneettiset oven tiivisteet. Jos entisen laitteesi ovessa on jousilukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran.

Yleiset turvallisuusohjeet

Huomio Älä tuki laitteen ilmanvaihtoaukkoja.

• Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen kotitalouskäytössä tämän käyttöohjeen kuvauksen mukaisesti.
• Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla.
• Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, elleivät ne ole valmistajan hyväksymiä tähän tarkoitukseen.
• Varo vahingoittamasta jäähdytysputkistoa.
• Laitteen jähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen luonnonkaasu, mutta kuitenkin tulenarka.
  Varmista, etteivät jähdytyspiirin komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana.
  Jos jäähdytysputkisto vaurioituu:
• vältä avotulta ja muita syttymislähteitä
  — tuuleta huolellisesti huone, johon laite on sijoitettu
• Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.

Varoitus! Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu huoltoliike.

1. Virtajohtoa ei saa jatkaa.

2. Varmista, että virtajohto ei joudu puristuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon.

3. Laitteen verkkovirtakytkennän on oltava hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta.

4. Älä vedä virtajohdosta pistoketta irrottaessasi.
5. Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran.

6. Laitetta ei saa käyttää, jos sisävalon lampun suo- jus 5) on irrotettu.

7. Laite on painava, ja sen siirtämisessä on noudatetta-va varovaisuutta.

8. Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja.
9. Laite ei saa olla pitkään suorassa auringonvalossa.
10. Tämän laitteen hehkulamput ^6) ovat erityisiä lamp-pua, joita saa käyttää vain kodinkoneissa. Ne eivät sovi huoneiden valaistukseen.

Päivittäinen käyttö

• Älä laita kuumia kattiloita laitteen muoviosien päälle.
• Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.
• Älä laita elintarvikkeita suoraan takaseinän ilmanvaihtoaukkoa vasten. ^7)
• Pakasteita ei saa pakastaa uudelleen sen jälkeen, kun ne on kerran sulatettu.
• Säilytä valmispakasteet pakkauksen ohjeita noudattaen.
• Noudata tarkasti laitteen valmistajan säilytysohjeita. Lue ohjeet.
• Älä laita pakastimeen hiilihappopitoisia tai poreilevia juomia, sillä jäätyessä pakkaukseen muodostuu painetta, jolloin se voi räjähtää ja vahingoittaa laitetta.
• Mehujäät voivat aiheuttaa kylmävammoja, jos ne nautitaan suoraan pakastimesta otettuina.

Huolto ja puhdistus

• Ennen kuin aloitat laitteen huoltamisen, kytke laite pois päältä ja irrota pistoke pistorasiasta.
• Älä käytä laitteen puhdistamisessa metalliesineitä.

5) Mikäli varusteena
6) Mikäli laitteessa on lamppu
7) Mikäli kyseessä on huurtumaton Frost Free -malli
8) Mikäli laitteessa on vesiliitäntä

- Älä käytä huurteen poistamisessa teräviä esineitä. Käytä muovista kaavinta. - Tarkista säännöllisesti jääkaapin sulatusveden pois- toaukko. Puhdista poistoaukko tarvittaessa. Jos pois- toaukko on tukossa, vesi kerääntyy laitteen pohjalle.

Asennus

Tärkeää Noudata tarkasti sähköliitäntää käsittelevissä kappaleissa annettuja ohjeita.

• Pura laite pakkauksestaan ja tarkista mahdolliset kul-jetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verk-kovirtaan. Ilmoita mahdollisista vahingoista välittö-mästi jälleenmyyjälle. Säilytä tässä tapauksessa pak-kausmateriaalit.
• Odota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.

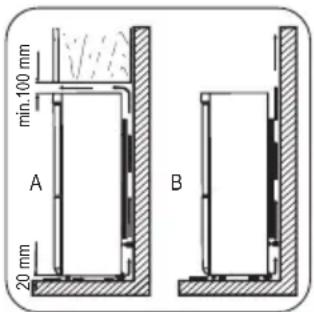

• Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä.
• Laite on mahdollisuuksien mukaan sijoitettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea.
• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.
• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.
• Laitteen saa kytkeä ainoastaan puhtaaseen vesijohtoverkkoon. 8)

Huoltopalvelu

• Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.
• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.

Ympäristönsuojelu

Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä eristemateriaaleissa.

Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdyskuntajätteen keräykseen. Eristevaahto sisältää tule-

Käyttö

Kytkeminen toimintaan

Kiinnitä pistoke pistorasiaan.

Käännä lämpötilan säädintä myötäpäivään keskiasentoon.

Laitteen kytkeminen pois toiminnasta

Laite kytketään pois toiminnasta kääntämällä lämpötilan säädin asentoon 0.

Lämpötilan säätäminen

Lämpötila säätyy automaattisesti.

Laitetta käytetään seuraavasti:

• Lämpötilaa säädetään korkeammaksi kääntämällä lämpötilan säädintä pienempiä asetusarvoja kohti.
• Lämpötilaa säädetään kylmemmäksi kääntämällä lämpötilan säädintä suurempia asetusarvoja kohti.

Käyttöpaneeli

Sisätilan puhdistaminen

Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi näin uudelle laitteelle tyy-

Päivittäinen käyttö

Ruokien pakastaminen

Pakastinosasto soveltuu tuoreiden elintarvikkeiden pakastamiseen sekä valmispakasteiden pitkäaikaiseen säilyttämiseen.

Kun pakastat tuoreita elintarvikkeita, keskimääräistä asetusta ei tarvitse muuttaa.

Voit kuitenkin nopeuttaa pakastumista kääntämällä lämpötilan säätimen korkeampaan, maksimilämpötilan asetukseen.

Tärkeää Tällöin jääkaappiosaston lämpötila voi laskea alle 0 °C:n. Jos näin käy, palauta pakastimen lämpötilan säädin korkeamman lämpötilan asetukseen.

Laita pakastettavat elintarvikkeet ylimpään osastoon.

narkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisessä tulee noudattaa paikallisia jätehuoltomääräyksiä. Vältä vahingoittamasta jäähdytysyksikköä, erityisesti lämmönvaihtimen läheltä. Tässä laitteessa käytetyt, symbolilla ⚙️ merkityt materiaalit ovat kierrätettäviä.

Keskiasento on yleensä sopivin asetus.

Huomioi lämpötilan säätämisessä seuraavat siihen vai- kuttavat asiat:

• huoneen lämpötila
• oven avaamistiheys
• säilytettävien elintarvikkeiden määrä
• laitteen sijaintipaikka.

Tärkeää Jos ympäristön lämpötila on korkea tai jos jääkaappi on hyvin täynnä, ja lämpötila on säädetty hyvin kylmäksi, kompressori voi käydä jatkuvasti, jolloin takaseinään muodostuu huurretta. Tässä tapauksessa lämpötilan säädin kannattaa kääntää korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

pillisen hajun. Kuivaa pinnat ja varusteet lopuksi huolellisesti.

Tärkeää Älä käytä puhdistusaineita tai hankaavia jauheita, sillä ne vahingoittavat pintoja.

Pakasteiden säilyttäminen

Kun käytät pakastinta ensimmäistä kertaa tai pitkän käyttämättömän jakson jälkeen, anna laitteen toimia vähintään kahden tunnin ajan suuremmilla asetusarvoilla.

Tärkeää Jos pakastin sulaa vahingossa esimerkiksi sähkökatkon vuoksi, kun sähkö on ollut poikki pitempään kuin teknisissä ominaisuuksissa (kohdassa Käyttöönottoaika) mainitun ajan, sulaneet elintarvikkeet on käytettävä nopeasti tai valmistettava ruoaksi, jonka jälkeen ne voidaan pakastaa uudelleen (kun ne ovat jäähtyneet).

Sulatus

Pakasteet voidaan sulattaa ennen käyttöä jääkaapissa tai huoneen lämpötilassa riippuen siitä, kuinka nopeasti niitä tarvitaan.

Pienempiä paloja voidaan kypsentää myös jäisinä suoraan pakastimesta otettuna: Kypsennys kestää tässä tapauksessa pitempään.

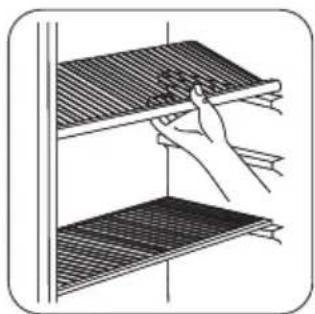

Siirrettävät hyllyt

Jääkaapin seinissä on kannattimia eri tasoilla, minkä ansiosta hyllyt voidaan sijoittaa halutulle tasolle.

Tärkeää Älä siirrä vihan- neslaatikon yläpuolella olevaa lasihyllyä, jotta jää- kaapin ilmanvaihto toimii oikein.

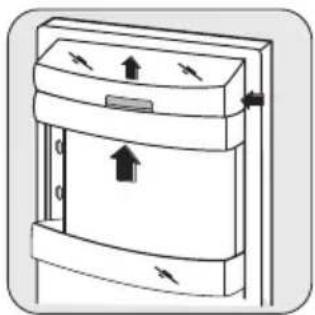

Ovilokeroiden sijoittaminen

Ovilokerot voidaan sijoittaa eri korkeuksille siten, että erikokoiset pakkaukset mahtuvat lokeroihin.

Vedä lokeroa varovasti nuolen suuntaan, kunnes se irtoaa kiinnikkeestään. Sijoita lokero sen jälkeen haluamallesi korkeudelle.

Hyödyllisiä neuvoja ja vinkkejä

Normaalin toiminnan äänet

- Laitteesta voi kuulua lorisevaa tai pulputtavaa ääntä jäähdytysaineen pumppautuessa kierukoiden tai putkien läpi. Tämä on normaalia.

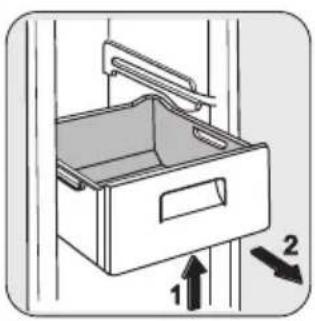

Pakastuslaatikoiden poistaminen pakastimesta

Pakastuslaatikoissa on pysäytin, joka estää laatikoiden irtoamisen ja putoamisen vahingossa. Kun haluat pois-taa laatikon kokonaan pakastimesta, vedä laatikkoa itse-äsi päin pysäytttimeen saakka ja ota laatikko sen jälkeen pois kallistamalla sen etuosaa ylöspäin.

Laatikko asetetaan takaisin paikalleen nostamalla kevyes- ti sen etuosasta siten, että laatikko menee pakastimen si- sään. Kun laatikko on mennyt pysäyttimien ohi, työnnä se paikalleen.

• Kun kompressori on käynnissä, jäähdytysaine virtaa kaikkialla putkistossa, jolloin kompressorista kuuluu hurinaa tai sykkivää ääntä. Tämä on normaalia.
• Lämpölaajeneminen voi aiheuttaa äkillistä ritisevää ääntä. Lämpölaajeneminen on luonnollinen fysikaalinen ilmiö. Tämä on normaalia.

- Kompressorin käynnistyessä tai pysähtyessä lämpötilan säätimestä kuuluu vaimea naksahdus. Tämä on normaalia.

Energiansäästövinkkejä

• Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.
• Jos ympäristön lämpötila on korkea, ja lämpötila on säädetty hyvin kylmäksi kaapin ollessa hyvin täynnä, kompressori voi käydä jatkuvasti, jolloin haihduttimeen muodostuu huurretta tai jäätä. Käännä tässä tapauksessa lämpötilan säädin korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

Tuoreiden elintarvikkeiden säilytys

Noudata seuraavia ohjeita varmistaaksesi elintarvikkeiden parhaan mahdollisen säilyvyyden:

• Alä laita jääkaappiin lämpimiä ruokia tai haihtuvia nesteitä
• Peitä ruoka kannella tai kääri folioon tms. erityisesti, kun ruoka on voimakastuoksusta
• Sijoita elintarvikkeet jääkaappiin siten, että ilma pääsee kiertämään vapaasti niiden ympärillä

Säilytysohjeita

Vinkkejä:

Liha (kaikki lihalajit): pakkaa muovipusseihin ja laita vihanneslaatikon päällä olevalle lasihyllylle.

Säilytä lihaa tällä tavoin korkeintaan muutama päivä.

Kypsennetty ruoka, kylmät ruoat jne: peitä kannella ja lai-ta mille hyllylle tahansa.

Hedelmät ja vihannekset: puhdista huolellisesti ja säilytä niille tarkoitetussa laatikossa/laatikoissa.

Voi ja juusto: säilytä ilmatiiviissä rasioissa tai pakattuna alumiinifolioon tai muovipussiin mahdollisimman ilmatiiviisti.

Maitopullot: säilytä korkilla suljetut maitopullot oven pul- lotelineessä.

Banaaneita, perunoita, sipuleita ja valkosipuleita ei pidä säilyttää jääkaapissa pakkaamattomana.

Hoito ja puhdistus

Huomio Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista.

Laitteen jäähdytysyksikkö sisältää hiilivetyä; Jäähdytysyksikön huollon ja täytön saa suorittaa aino-n valtuutettu huoltoliike.

Pakastusohjeita

Seuraavassa on muutamia tärkeitä ohjeita tehokkaan pakastamisen varmistamiseksi:

• 24 tunnin aikana pakastettavien elintarvikkeiden maksimimäärä on mainittu laitteen arvokilvessä.
• Ruokien pakastuminen kestää 24 tuntia. Tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.
• Pakasta vain korkealaatuisia, tuoreita ja puhdistettuja elintarvikkeita.
• Jaa ruoka pieniin annoksiin, jotta se pakastuu nopeasti ja täydellisesti. Tällöin voit myöhemmin sulattaa vain tarvitsemasi määrän.
• Kääri elintarvikkeet alumiinifolioon tai pakkaa muovipusseihin mahdollisimman ilmatiiviisti.
• Älä anna tuoreiden pakastamattomien ruokien koskea jo pakastuneita tuotteita, jotta niiden lämpötila ei nouse.
• Vähärasvaiset ruoat säilyvät paremmin kuin rasvaiset. Suola lyhentää elintarvikkeiden säilytysaikaa.
• Jos jääpaloja nautitaan suoraan pakastimesta otettuina, ne voivat aiheuttaa kylmävammoja.
• Merkitse pakastuspäivämäärä kaikkiin pakkauksiin, jotta voit helposti seurata säilytysaikoja.

Pakasteiden säilytysohjeita

Noudata seuraavia ohjeita varmistaaksesi laitteen parhaan suorituskyvyn:

• Tarkista, että kaupasta ostamasi pakasteet on säilytetty oikein.
• Laita pakasteet pakastimeen mahdollisimman nopeasti ostoksilla käynnin jälkeen.
• Älä avaa ovea useinäläkä pidä ovea auki pitempään kuin on tarpeen.
• Sulatettu pakaste pilaantuu nopeasti eikä sitä saa pakastaa uudelleen.
• Älä käytä tuotetta pakkaukseen merkityn viimeisen käyttöpäivän jälkeen.

Säännöllinen puhdistus

Laite on puhdistettava säännöllisesti:

- Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.

• Tarkista oven tiivisteet säännöllisesti ja pyyhi puh-taaksi.
• Huuhtele ja kuivaa huolellisesti.

Tärkeää Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita.

Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.

Puhdista laitteen takapuolella sijaitsevat lauhdutin (musta ritilä) ja kompressori harjalla tai pölynimurilla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa.

Tärkeää Varo vahingoittamasta jäähdytysjärjestelmää.

Monet keittiön pintojen puhdistusaineet sisältävät kemikaaleja, jotka voivat vahingoittaa laitteen muoviosia. Tästä syystä laitteen ulkopintojen puhdistuksessa on suositeltavaa käyttää vain lämmintä vettä ja käsitiskiainetta. Kun laite on puhdistettu, kytke se takaisin verkkovirtaan.

Jääkaapin sulattaminen

Normaalikäytössä huurretta poistuu automaattisesti jääkaappiosaston haihduttimesta aina moottorin kompressorin pysähtyessä. Sulatusvesi valuu laitteen takana, kompressorin yläpuolella sijaitsevaan kaukaloon, josta se haihtuu.

Jääkaappiosaston kanavan keskellä oleva sulatusveden tyhjennysaukko on tärkeää puhdistaa säännöllisin välia- join, jotta vettä ei tulvi yli ja tipu ruokien päälle. Käytä puhdistuksessa mukana toimitettua välinettä, joka on kiinnitetty tyhjennysaukkoon.

Pakastimen hyllyihin ja yläosastoon muodostuu aina jon- kin verran huurretta.

Sulata pakastin, kun huurrekerroksen paksuus on noin 3-5 mm.

Huurteen poistaminen:

• Irrota pistoke pistorasiasta tai kytke laite pois toimin-nasta.
• Poista pakastimesta kaikki elintarvikkeet, kääri ne paksulti sanomalehteen ja laita viileään paikkaan.
• Poista pakastimen vetolaatikot.
• Laita laatikoiden ympärille eristävää materiaalia, esi- merkiksi huopa tai sanomalehtiä.

Voit nopeuttaa sulatusta laittamalla kuumaa vettä (ei kiehuva) sisältäviä astioita pakastimen sisään.

• Irrota tyhjennyskanava säilytysasennosta, työnnä se laitteen sisään kuvan mukaisesti ja laita tyhjennysaukon alle astia sulatusveden keräämiseksi.
• Kun jää alkaa sulaa, raaputa se varovasti irti. Käytä puista tai muovista kaavinta.
• Kun kaikki jää on sulanut, puhdista sisäpinnat ja pyyhi ne kuiviksi ja laita tyhjennyskanava sen jälkeen takaisin säilytyspaikkaansa.

- Kytke pakastin toimintaan ja laita pakasteet takaisin kaappiin.

Laitteen on suositeltavaa antaa toimia termostaattikytkimen suurimmassa asetuksessa muutaman tunnin ajan, jotta riittävä säilytyslämpötila saavutetaan mahdollisimman pian.

Tärkeää Älä koskaan käytä teräviä metalliesineitä huurteen poistamisessa haihdutimesta, sillä tämä voi vahingoittaa sitä. Älä yritä nopeuttaa sulatusta mekaanisilla tai muilla välineillä, joita valmistaja ei ole neuvonut käyttämään. Pakasteiden lämpötilan nouseminen sulatuksen aikana voi lyhentää niiden turvallista säilytysaikaa.

Huomio Irrota pistoke pistorasiasta ennen kuin aloitat vianmäärityksen.

Sellaiset vianmääritystoimenpiteet, joita ei ole mainittu tässä käyttöohjeessa, on annettava ammattitaitoisen sähköasentajan tehtäväksi.

Tärkeää Laitteen toimintaan kuuluu tiettyjä ääniä (kompressorin ja kierrätyksen ääni). Tämä ei merkitse vikaa, vaan se kuuluu normaaliin toimintaan.

Häiriö Mahdollinen syy Korjaustoimenpide
Laite on äänekäs.	Laite ei ole kunnolla tuettu.	Tarkasta, että laite seisoo vakaasti (kaikki neljä jalkaa ovat lattialla).
Kompressori käy jatkuvasti. Lämpötilan säädin on mahdollisesti säädetty väärin.		Säädä lämpötila korkeammaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta Oven sulkeminen.
	Ovea on avattu liian usein.	Älä pidä ovea auki pitempään kuin on tarpeen.
Ruokatuotteen lämpötila on liian kor- kea.		Anna ruokien lämpötilan laskea huo-neen lämpötilaan, ennen kuin laitat ne kaappiin.
Huoneen lämpötila on liian korkea. Alenna huoneen lämpötilaa.
Vettä valuu jääkaapin takaseinää pitkin.	Automaattisen sulatuksen aikana ta-kaseinässä oleva huurre sulaa.	Tämä on normaalia.
Vettä valuu jääkaapin sisälle.	Veden tyhjennysaukko on tukossa.	Puhdista veden tyhjennysaukko.
Elintarvikkeet estävät veden valumi-sen vedenkeruukaukaloon.		Tarkista, että elintarvikkeet eivät koske-ta takaseinään.
Vettä valuu lattialle. Sulatusvesi ei poistu kompressorin yläpuolella olevaan haihdutusastiaan.		Kiinnitä sulatusveden poistoputki hai-dutusastiaan.
Huurretta ja jäätä muodostuu runsaasti.	Elintarvikkeita ei ole pakattu kunnolla. Pakkaa tuotteet paremmin.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta Oven sulkeminen.
Lämpötilan säädin on mahdollisesti säädetty väärin.		Säädä lämpötila korkeammaksi.
Laitteen lämpötila on liian alhai-nen.	Lämpötilan säädin on mahdollisesti säädetty väärin.	Säädä lämpötila korkeammaksi.
Laitteen lämpötila on liian kor- kea.	Lämpötilan säädin on mahdollisesti säädetty väärin.	Säädä lämpötila alhaisemmaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta Oven sulkeminen.
Ruokatuotteen lämpötila on liian kor- kea.		Anna ruokien lämpötilan laskea huo-neen lämpötilaan, ennen kuin laitat ne kaappiin.
Jääkaappiin on laitettu paljon ruokia	samalla kertaa.	Laita jääkaappiin vähemmän ruokia yhdellä kertaa.
Jääkaapin lämpötila on liian kor-kea.	Laitteen kylmän ilman kierto ei toimi. Tarkista kylmän ilman kierto.
Pakastimen lämpötila on liian korkea.	Tuotteet ovat liian lähellä toisiaan. Järjestä tuotteet siten, että kylmä ilma pääsee kiertämään niiden välissä.
Laite ei toimi.	Virta on kytketty pois laitteesta.	Kytke virta laitteeseen.
Pistoke ei ole kunnolla kiinni pistora-siassa.		Kiinnitä pistoke kunnolla pistorasiaan.
Laitteeseen ei tule virtaa. Pistorasias-sa ei ole jännitettä.		Kokeile kytkemällä pistorasiaan jokin toinen sähkölaite. Ota yhteys sähkö-asentajaan.
Valo ei syty.	Lamppu on valmiustilassa.	Sulje ja avaa ovi.
	Lamppu on palanut.	Lue ohjeet kohdasta "Lampun vaihta-minen".

Jos laite ei edellä mainittujen tarkastusten jälkeenkään toimi oikein, ota yhteys valtuutettuun huoltoliikkeeseen.

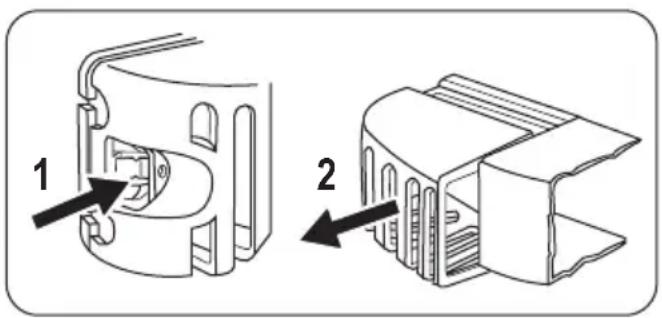

Lampun vaihtaminen

1. Kytke laite irti verkkovirrasta.
2. Paina siirrettävää osaa lampun suojuksen (1) irrot-tamiseksi.
3. Poista lampun suojus (2).
4. Vaihda lamppu saman tehoiseen lamppuun, joka on tarkoitettu vain kodinkoneisiin.
5. Kiinnitä lampun suojus takaisin paikalleen.
6. Kytke laite verkkovirtaan.
7. Avaa ovi. Tarkista, että valo syttyy.

1. Puhdista oven tiivisteet.
2. Säädä ovea tarvittaessa. Lue ohjeet kohdasta Asennus.
3. Vaihda tarvittaessa vaurioituneet oven tiivisteet. Ota yhteys valtuutettuun huoltoliikkeeseen.

Tekniset tiedot

		ZRB329W	ZRB334W	ZRB336W	ZRB340PW
Mitat
	Korkeus	1540 mm	1750 mm	1850 mm	2010 mm
	Leveys	595 mm	595 mm	595 mm	595 mm
	Syvyys	648 mm	648 mm	648 mm	648 mm
Lämmönnousu-aika		20 h	20 h	20 h	20 h

Tekniset tiedot on merkitty laitteen sisälle, vasemmalle puolelle kiinnitettyyn arvokilpeen ja energiatarraan.

Asennus

! Huomio Lue huolellisesti turvallisuusohjeet oman turvallisuutesi ja laitteen asianmukaisen toiminnan varmistamiseksi, ennen kuin aloitat laitteen asennuksen.

Sijoittaminen

Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:

Ilmasto-luokka	Ympäristön lämpötila
SN +10 °C - 32 °C
N +16 °C - 32 °C
ST +16 °C - 38 °C
T +16 °C - 43 °C

Sijoituspaikka

Laitetta ei saa asentaa lämmönlähteiden, kuten lämpö-pattereiden tai boilereiden tms. lähelle eikä suoraan au-ringonvaloon. Tarkista, että ilma pääsee kiertämään va-paasti laitteen takana. Jos laite sijoitetaan keittiökaapin alapuolelle, laitteen yläreunan ja keittiökaapin välillä tu-lee olla vähintään 100 mm parhaan suorituskyvyn var-mistamiseksi. Mahdollisuuksien mukaan tulee kuitenkin välttää sijoittamasta laitetta keittiökaapin alapuolelle. Lai-te voidaan säätää tarkasti vaakatasoon sen pohjassa ole-van yhden tai useamman säätöjalan avulla.

Varoitus! Laite on tarvittaessa voitava kytkeä irti verkkovirrasta, minkä vuoksi pistokkeen on oltava helposti ulottuvilla asennuksen jälkeen.

Takaosan välikappaleet ja laitteen tasapainottaminen

Käyttöohjeen pussissa on kaksi välikappaletta, jotka on kiinnitettävä laittee-seen kuvan mukaisesti. Löysää ruuvit ja aseta vä- likappale ruuvin kannan alle. Kiristä lopuksi ruuvit.

Kun sijoitat laitteen pai-kalleen, tarkista, että se on vaakatasossa. Voit sää-tää laitteen vaakatasoon laitteen pohjassa etupuo-lella olevilla säätöjaloilla.

Sähköliitäntä

Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja.

Laite on kytkettävä maadoitettuun pistorasiaan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.

Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu. Tämä laite vastaa Euroopan yhteisön. direktiivejä.

Oven kätisyyden vaihtaminen

Varoitus! Irrota virtajohto pistorasiasta ennen kuin aloitat mitään toimenpiteitä.

Tärkeää Avautumissuunnan vaihdossa tarvitaan toinen henkilö, joka pitelee laitteen ovia tukevasti toimenpiteiden aikana.


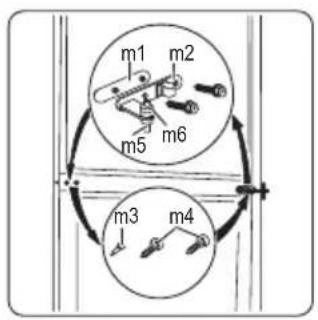

• Avaa ovet. Ruuvaa keskimmäinen sarana (m2) irti. Poista muovinen vä-lilevy (m1).
• Irrota välikappale (m6) js siirrä se saranatapin (m5) toiselle puolelle.
• Irrota ovet.
• Irrota keskimmäisen sa- ranan vasemmanpuolei- sen suojuksen tappi (m3,m4) ja siirrä toisel- le puolelle.
• Kiinnitä keskimmäisen saranan (m5) tappi alao-ven vasemmanpuoleiseen reikään.


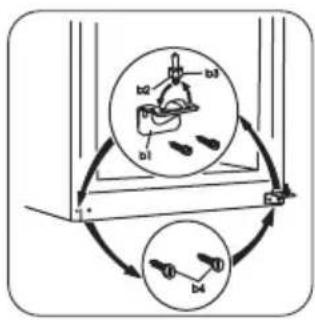

• Ruuvaa irti alasarana (b1).
• Irrota vasemmanpuoleisen suojuksen tapit (b4) ja siirrä ne toiselle puolelle.
• Ruuvaa alasarana (b1) kiinni vastakkaiselle puolelle.
• Ruuvaa alasaranan tappi (b2) ja välilevy (b3) irti ja kiinnitä ne vastakkaiselle puolelle.

• Irrota kummakin oven yläosassa olevat tulpat (1) ja siirrä ne toiselle puolelle.
• Työnnä alaovi alasara- nan tappiin (b2).
• Työnnä keskisarana (m2) alaoven vasemmanpuoleiseen reikään.

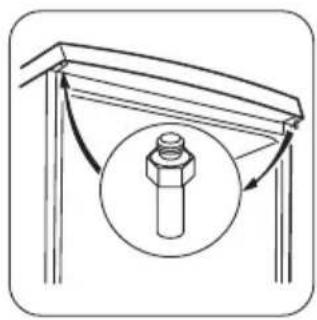

• Kierrä yläsaranan tappi auki ja kiinnitä se vastakkaiselle puolelle.
• Aseta yläovi yläoven saranaan.
• Työnnä yläovi keskisaranan tappiin (m5) kalistaen kevyesti kumpaakin ovea.
• Ruuvaa keskisarana (m2) takaisin paikalleen. Muista kiinnittää myös muovinen välilevy (m1).

Tarkista lopuksi seuraavat asiat:

• Kaikki ruuvit on kiristetty.
• Ovien reunat ovat laitteen reunojen suuntaiset.
• Magneettitiiviste on tarttunut tiukasti kaappiin.
• Ovi avautuu ja sulkeutuu kunnolla.

Jos sijoituspaikan lämpötila on alhainen (esim. talvella), tiiviste ei mahdollisesti tartu hyvin. Odota tässä ta-

Ympäristönsuojelu

pauksessa, että tiiviste kiinnittyy itsestään, tai voit nopeuttaa tarttumista kuumentamalla osaa tavallisella hius- tenkuivaajalla.

Jos et halua suorittaa edellä kuvattuja toimenpiteitä itse, voit ottaa yhteyttä valtuutettuun huoltoliikkeeseen. Huoltolikkeen ammattitaitoinen asentaja vaihtaa oven käti-syyden korvausta vastaan.

Tuotteeseen tai sen pakkaukseen merkitty symboli osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen

jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä.

Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

Innhold
