Tuotetyyppi	Poistotuuletin
Merkki	CATA
Malli	CB-250 Plus
Porauksen halkaisija	120/100 mm
Syöttöjännite	Yksivaiheinen, jännite ja taajuus tyyppikilven mukaan
Suojausluokka	IPX4
Eristysluokka	Kaksoiseristys (Luokka II)
Tyyppi	Ajastimella ja hygrostatilla (CB-250 PLUS TIMER)
Säädettävä viiveaika	3-15 minuuttia
Kosteuden säätö	Kyllä (sininen nuppi)
Merkkivalo	Ilmaisee käynnin (paitsi hygrostaattitilassa)
Kytkin	Päälle/Pois
Käyttötarkoitus	Kotitalous- tai vastaavat tilat
Ympäristön max lämpötila	45 °C
Virtajohto	2 johdinta, poikkipinta 1-1,5 mm²
Asennus	Seinään tai kattoon, poistoputkella
Arvioitu paino	1,5 kg

Usein kysytyt kysymykset - CB-250 Plus CATA

Kuinka asentaa poistotuuletin CB-250 Plus?

Tee pyöreä aukko, jonka halkaisija on 120/100 mm seinään tai kattoon. Työnnä poistoputki (D) aukkoon. Kiinnitä runko (B) mukana tulevilla tapilla ja ruuveilla, kiinnitä sitten kansi (A) kiristämällä ruuvi (1). Varmista, että siipipyörän pyörimisakseli on pystysuora seinäasennuksessa.

Millaista kaapelia käytetään sähköliitäntään?

Käytä kaksijohdinkaapelia, jonka poikkipinta on vähintään 1 mm² ja enintään 1,5 mm², kiinteää asennusta varten. Koska laite on kaksoiseristetty, maadoitusta ei tarvita.

Kuinka säätää viiveaikaa?

Kierrä punaista nuppia (4) myötäpäivään lisätäksesi viiveaikaa, 3-15 minuuttia.

Kuinka säätää kosteusrajaa?

Kierrä sinistä nuppia (5) myötäpäivään lisätäksesi laukaisukosteustasoa.

Merkkivalo ei syty, miksi?

Merkkivalo syttyy vain, kun poistotuuletin aktivoidaan kytkimellä (sisäinen tai ulkoinen). Hygrostaattitilassa merkkivalo pysyy sammutettuna. Jos laite ei toimi ollenkaan, tarkista sähkönsyöttö.

Voinko käyttää tätä poistotuuletinta kylpyhuoneessa?

Kyllä, suojausluokka IPX4 tekee siitä sopivan kosteisiin tiloihin. Noudata turvaetäisyyksiä vesipisteisiin nähden.

Onko laite yhteensopiva ulkoisen kytkimen kanssa?

Kyllä, merkkivalo syttyy, kun poistotuuletin aktivoidaan ulkoisella kytkimellä. Asennuksessa on oltava moninapainen kytkin, jossa koskettimien välinen etäisyys on ≥ 3 mm.

Kuinka puhdistaa tuuletin?

Irrota laite verkosta ennen puhdistusta. Käytä pehmeää, kosteaa liinaa. Älä käytä hankaavia aineita tai liuottimia. Älä upota veteen.

Mitä tehdä, jos poistotuuletin ei enää toimi?

Tarkista sähkönsyöttö ja katkaisin. Varmista, että johdotus on oikea kaavion mukaan. Jos ongelma jatkuu, ota yhteys pätevään ammattilaiseen.

Onko tämä laite takuun alainen?

Käyttöohjeessa ei mainita takuuaikaa. Katso yleisiä myyntiehtoja tai ota yhteyttä CATA-huoltoon saadaksesi lisätietoja.

KÄYTTÖOHJE CB-250 Plus CATA

Käyttöohjeet Bruksanvisning Bruksanvisning

cataC

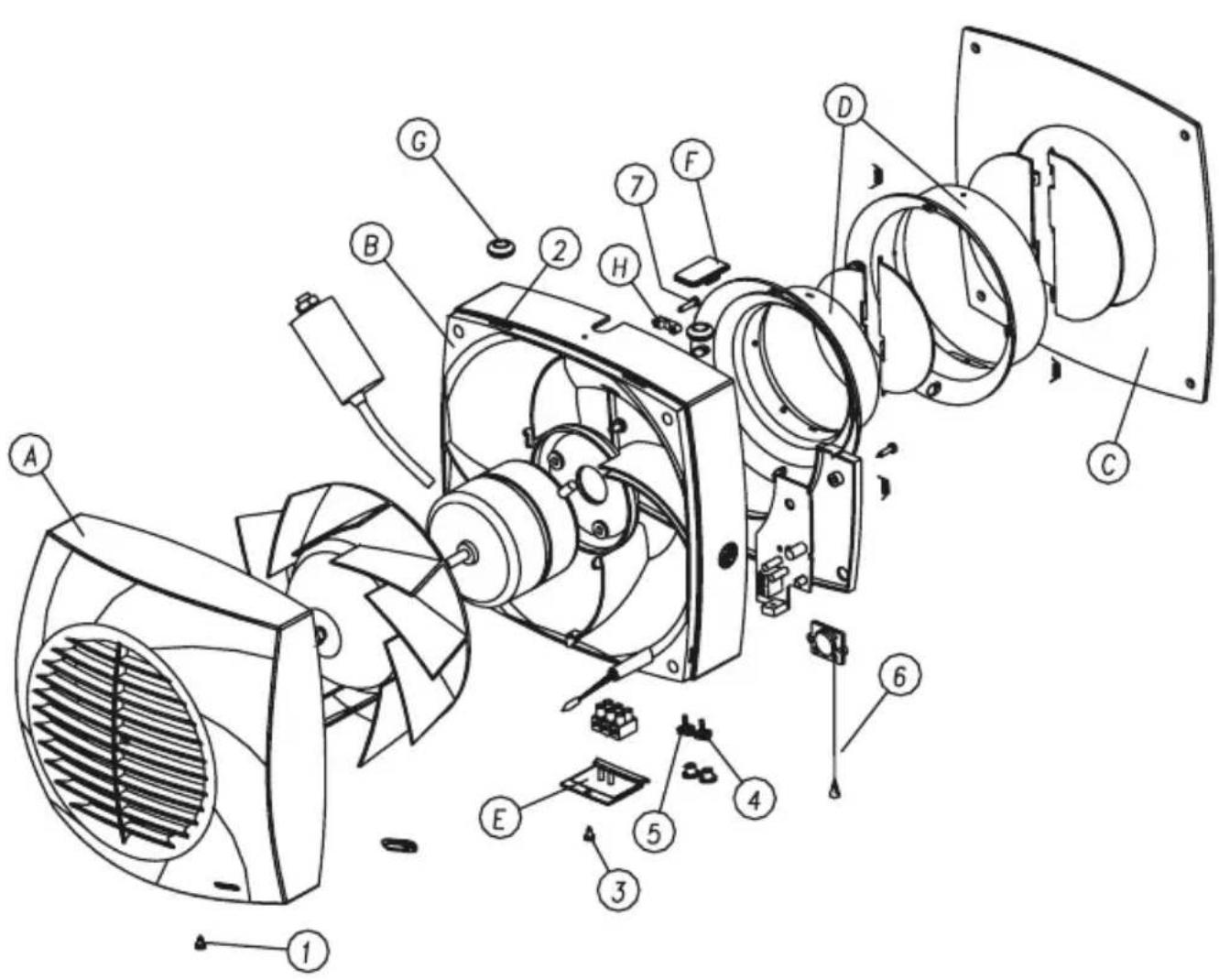

Tee pyöreä reikä, halkaisijaltaan 120/100 mm seinään, kattoon tai muuriin, minne tuuletin tullaan asentamaan.

Etukansi (A) poistetaan löysäämällä ruuvi (1) ja vetämällä kansi ulospäin.

Aseta tiiviste (C) kuoren (B) ja kiinnityspinnan väliin.

Asenna ilmanvaihtoputki halkaisijaltaan 120/100 mm (D) paikoilleen seinään, kattoon tai muuriin tehtyn reikään. Asentaessasi tuuletinta seinään varmista, että poistoletku on asennettu (D) siipien vaakasuoran käyttöakselin (J) kanssa.

Asenna kuvun runko (B) paikoilleen tuulettimen mukana tulleilla ruuveilla ja tulpilla. Lopuksi aseta kansi (A) paikalleen niin, että se naksahtaa lujasti paikalleen (2). Ruuvaa ruuvi (1).

Huomio: – Tämä laite ei ole tarkoitettu fyysisesti tai sensorisesti rajoitteisten tai muulla tavalla taitamattomien tai kokemattomien henkilöiden (ei myöskään lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.

- Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.

- Älä asenna tuulettimen ilmanvaihtokanavaa (D) savupiippuun, tuuletus- tai lämminilma kanaviin.

• Ennen tuulettimen liittämistä olemassa oleviin ilmanpoistoaukkoihin, on paikalliset tuuletusta koskevat määräykset huomioitava, sekä hankittava lupa toimenpiteeseen rakennuksesta vastuussa olevalta henkilöltä.
• Varmista hyvä tuuletus, erityisesti jos tuuletinta käytetään samassa tilassa laitteen kanssa joka sisältää polttokammion.

- Tuuletin on tarkoitettu kotikäyttöön tai vastaaviin tiloihin.

– Tuuletinta ei saa käyttää tiloissa, joissa sisälämpötila ylittää 45°C.
– Tämä laite ei aiheuta häiriötä radio-/televisiolähetyksiin (Direktiivi 2004/108/EY)

LIITÄNTÄ SÄHKÖVERKKOON

Liitäntä on tehtävä yksivaihejännitelähteeseen, jossa on sama jännite ja taajuus kuin mikä ilmoitetaan tuulettimen arvokilvessä.

Moninapakytkin, vähintään 3 mm kontaktivälillä, on asennettava.

Laitteen tulee olla pysyvästi asennettu kiinteään johdotusjärjestelmään tähän tarkoitukseen sopivalla liitäntäjohdolla.

(Kaksijohtiminen johto, läpimitaltaan vähintään 1 mm ^2 ja enintään 1,5 mm ^2 ).

Maadoitus ei ole välttämätöntä, sillä laite on varustettu kaksoiseristyksellä (Luokka II). □ IPX4

Sähköliitännän suorittaminen (katso kuva 2):

• Lävistetään kiinnikkeet (F) ja (G).
• Löysätään ruuvi (3) ja avataan kansi (E).
• Syöttöjohto kuljetetaan kiinnikkeiden läpi aina kannessa (E) olevaan reglettiin saakka.
• Liitäntä suoritetaan kaavion mukaisesti.
• Löysätään ruuvit (7) ja syöttöjohto painetaan paikalleen osan (H) avulla. Sen jälkeen kiristetään ruuvit (7) uudelleen.
• Asetetaan kansi (E) uudelleen paikalleen ja kiristetään ruuvi (3).

Malli CB-250 PLUS TIMER IPX4

Määritä aika ajastimella kääntämällä vipua (4) myötäpäivään halutun ajan (3' – 15') kohdalle.

Määritä aika ajastimella kääntämällä punaista kääntövipua (4) myötäpäivään.

Haluttu kosteusaste säädetään kääntämällä sinistä kääntövipua (5) myötäpäivään.

Laitteet CB-250 PLUS -sarjassa, joissa on kosteusmittari, ovat varustettuja merkkivalolla. Lappu palaa kun tuuletin on toiminnassa ja se kytkeytyy päälle joko laitteen ulkoisesta tai sisäisestä virtakytkimestä. Jos laite käynnistyy kosteusasteesta johtuen, ei merkkivalo syty. Merkkivalo ei pala tuulettimen ollessa poissa päältä.

Tämä malli on varustettu käynnistyspainikkeella (6).
