KÄYTTÖOHJE DWE46225 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 64

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

	DWE46225 DWE46229
Tyyppi 1 1
Nämä leikkaussuojat on tarkoitettu käytettäväksi vain DEWALT -hiomakoneissa, joiden tekniset määritykset ovat seuraavat:
suojan pidikkeen halkaisija mm 44,4 60
timanttilaikan	mm 125 230
maksimihalkaisija
laikan rungon paksuus mm	1,2	1,8

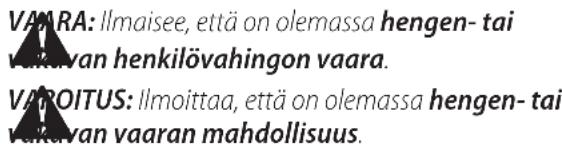

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VANRA: Ilmaisee, että on olemassa hengen- tai valer van henkilövahingon vaara. VAROITUS: Ilmoittaa, että on olemassa hengen- tai valer van vaaran mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Enerilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

SÄHKÖTYÖKALUN YLEISET TURVALLISUUSVAROITUKSET

VAROITUS: Lue kaikki tämän leikkaussuojan käruna toimitetut varoitukset, käyttöohjeet

ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

VAROITUS: Lue kaikki suojukseen liitetyn sähkötyökalun ja polynpoistolaitteen varoitukset ja turvallisuusohjeet. Jos kaikkia kyseisten ohjekirjojen varoituksia ja ohjeita ei noudateta, olemassa on sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

LEIKKUUKONEEN

TURVALLISUUSVAROITUKSET

a) Kiinnitä työkalun mukana toimitettu suojus tiukasti työkaluun ja aseta se siten, että se antaa parhaan mahdollisen suojan niin, että mahdollisimman pieni osa laikkaa on paljaana käyttäjään päin. Siirry kauas pyörivän laikan ulottuvilta ja pyydä muitakin siirtymään kauemmas. Suojus auttaa suojaamaan käyttäjää särkyneen laikan kappaleilta ja laikan koskettamiselta vahingossa.
b) Käytä sähkötyökalussa ainoastaan timanttilaikkoja. Lisävarusteen käyttö ei välttämättä ole turvallista, vaikka se sopisi sähkötyökaluun.
c) Lisävarusteen nimellisnopeuden tulee olla vähintään sama kuin sähkötyökaluun merkityn enimmäisnopeuden. Jos varusteita käytetään niiden nimellisnopeutta suuremmalla nopeudella, ne voivat särkyä ja niistä voi lentää kappaleita.
d) Käytä laikkaa ainoastaan sille suunniteltuun tarkoitukseen. Esimerkki: Älä käytä katkaisulaikkaa hiomiseen. Hiovat katkaisulaikat on tarkoitettu reunojen hiomiseen, niiden aiheuttamat sivusuuntaiset voimat voivat aiheuttaa laikan rikkoutumisen.
e) Käytä aina ehjiä laikan laippoja, jotka sopivat halkaisijaltaan valittuun laikkaan. Tällöin laikan rikkoutumisen vaara pienenee.
f) Lisävarusteen ulkohalkaisijan ja paksuuden tulee olla tämän sähkötyökalun nimelliskapasiteetin rajoissa. Vääränkokoista lisävarustetta ei ole mahdollista suojata tai hallita riittävän tehokkaasti.
g) Laipat ja laikat on voitava sovittaa sähkötyökalun karaan oikein. Jos laikkaa ja laippaa ei voi kiinnittää sähkötyökaluun kunnolla, voi aiheutua epätasapaino ja voit menettää työkalun hallinnan tärinän vuoksi.
h) Älä käytä vaurioituneita laikkoja. Tarkista laikat ennen jokaista käyttökertaa sirujen ja murtumien varalta. Jos sähkötyökalu tai laikka putoaa, tarkista sen ehjys tai asenna ehjä laikka. Kun olet tarkistanut ja asentanut laikan, siirry kauas pyörivästä laikasta ja pyydä muitakin siirtymään kauemmas. Anna sähkötyökalun käydä suurimmalla nopeudella kuormittamattomana minuutin

ajan. Vaurioituneet laikat tavallisesti särkyvät tämän testausajan kuluessa.

i) Käytä henkilökohtaisia suojavarusteita. Käytä kasvosuojusta tai suojalaseja käyttötarkoituksen vaatimusten mukaisesti. Käytä tarvittaessa hengityssuojainta, kuulonsuojaimia, suojakäsineitä ja suojavaatetusta, joka suojaa pieniltä hankaavilta tai sinkoavilta kappaleilta. Suojalasien on pystyttävä suojaamaan käyttäjää erilaisten työtoimenpiteiden aikana sinkoavilta kappaleilta. Hengityssuojaimen on pystyttävä estämään hiukkasia pääsemästä hengitysteihin. Pitkäaikainen altistuminen melulle voi aiheuttaa kuulovaurioita.
j) Pidä sivulliset turvaetäisyyden päässä työalueesta. Työalueella on käytettävä henkilökohtaisia suojavarusteita. Työstettävän kappaleen tai särkyneen laikan osat voivat singota ja aiheuttaa henkilövahinkoja välittömän käyttöalueen ulkopuolellakin.
k) Tartu kiinni vain sähkötyökalun eristetyistä tartuntapinnoista, jos leikkausvälinettä käyttäessä on vaara osua piilossa oleviin johtoihin. Leikkausvälineenkosketus jännitteisen johtimen kanssa voi tehdä myös työkalun paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle.
1) Pidä virtajohto kaukana pyörivästä lisävarusteesta. Jos menetät työkalun hallinnan, johto voi katketa tai joutua puristuksiin ja pyörivä laikka voi osua käteesi tai käsivarteesi.
m) Laske työkalu alas vasta kun se on täysin pysähtynyt. Pyörivä laikka voi osua työtason pintaan, jolloin menetät sen hallinnan.
n) Älä anna sähkötyökalun olla käynnissä kantaessasi sitä. Jos käynnissä oleva sähkötyökalu tartuu vaatteisiisi, se voi osua kehoosi.
o) Puhdista sähkötyökalun ilmanvaihtoaukot säännöllisesti. Moottorin puhallin vetää pölyä työkalun sisään. Metallipölyn kertyminen voi aiheuttaa sähköiskun vaaran.
p) Älä käytä sähkötyökalua helposti syttyvien aineiden läheisyydessä. Kipinät voivat sytyttää ne.
q) Älä käytä nestemäistä jäähdytysainetta vaativia lisävarusteita. Veden tai muun jäähdytysaineen käyttäminen voi aiheuttaa sähköiskun.

TURVAOHJEET KAIKKIA TOIMINTOJA KÄYTETTÄESSÄ (JATKOA)

Takapotkujen syyt ja niiden välttäminen

Takapotku aiheutuu äkillisesti hiomalaikan, taustalevyn, harjan tai varusteen juuttuessa kiinni. Tällöin pyörä pysähtyy ja sähkötyökalu lähtee hallitsemattomasti vastakkaiseen suuntaan.

Jos esimerkiksi hiomalaikka jää kiinni työstettävään kappaleeseen, laikan reuna voi kaivautua sen pintaan, jolloin hiomalaikka voi nousta pinnalle tai aiheuttaa potkun. Hiomalaikka voi singahtaa käyttäjää kohden tai hänestä poispäin sen mukaan mihin

suuntaan laikka pyörii jäädessään kuunni. Tällöin hiomalaikka voi myös rikkoutua.

Takapotku on seurausta työkalun väärinkäyttämisestä tai virheellisistä olosuhteista. Se voidaan välttää seuraavien varotoimien avulla.

a) Pitele työkalua tiukasti. Pidä kehosi ja käsivartesi asennossa, jossa ne vastustavat takapotkun voimaa. Pidä aina kiinni lisäkahvasta, jotta takapotku ja käynnistymisen aikana esiintyvä vääntöreaktio pysyvät hallinnassa. Käyttäjä voi hallita vääntöreaktiota tai takapotkuvoimaa, jos tarvittaviin varotoimiin ryhdytään.
b) Älä vie käsiä käynnissä olevan työkalun lähelle. Se voi aiheuttaa takapotkun.
c) Älä aseta kehoasi samansuuntaisesti pyörivään laikkaan. Takapotku saa työkalun singahtamaan vastakkaiseen suuntaan laikan liikkeeseen nähden, jos se tarttuu kiinni.
d) Toimi erityisen varovaisesti työstäessäsi esimerkiksi nurkkia tai teräviä kulmia. Vältä työkalun kimpoamista ja tarttumista kiinni. Nurkat, terävät kulmat tai kimpoaminen voivat aiheuttaa toiminnassa olevan työkalun jäämisen kiinni, jolloin sen hallinta menetetään tai voi aiheutua takapotku.
e) Älä kiinnitä sahaketjua, kaiverrusterää, segmentoitua timanttilaikkaa, jonka reunan aukko on yli 10 mm, tai hammastettua terää. Muutoin aiheutuu helposti takaisku tai hallinnan menetys.
f) Älä jumita katkaisulaikkaa tai paina sitä liian voimakkaasti. Älä yritä leikata kappaletta liian syvältä. Mikäli laikka ylikuormittuu, se voi helpommin vääntyä tai juuttua kiinni leikkauskohtaan, jolloin takaiskun ja laikan vaurioitumisen vaara kasvaa.
g) Kun laikka on jumiutunut tai leikkaaminen jostakin syystä keskeytyy, katkaise työkalusta virta ja pidä sitä paikallaan, kunnes laikka on kokonaan pysähtynyt. Älä koskaan yritä poistaa laikkaa leikkauskohdasta laikan pyöriessä, muutoin on olemassa takaiskun vaara. Tutki laikan juuttumisen syy ja suorita korjaustoimenpiteet.
h) Älä käynnistä leikkaustoimintoa, kun laikka on kiinni työstökappaleessa. Anna laikan saavuttaa täysi nopeus ja aseta se varoen takaisin leikkauskohtaan. Laikka voi taittua, siirtyä ylös tai iskeytyä takaisin, jos sähkötyökalu käynnistetään uudelleen työkappaleessa.
i) Tue paneeleja ja kaikkia liian suuria työkappaleita laikan kiinni juuttumisen ja takaisiniskun välttämiseksi. Suuret työkappaleet pyrkivät taipumaan omasta painostaan. Tuet tulee asettaa työkappaleen alapuolelle leikkauslinjan lähelle ja työkappaleen reunan lähelle laikan molemmalla puolella.
j) Noudata erityistä varovaisuutta tehdessäsi upotusleikkausta seiniin ja muihin sokeisiin kohteisiin. Ulostuleva laikka voi leikata kaasu- tai

vesiputkia, sähköjohtoja tai muita kohteita, jotka voivat aiheuttaa takaiskun.

Lisäturvallisuusohjeet

• Muiden kuin tässä ohjekirjassa mainittujen lisävarusteiden käyttöä ei suositella ja se voi olla vaarallista. Mikäli työkalun kanssa käytetään tehostimia ja työkalu käy täten sen nimellisnopeutta suuremmalla nopeudella, sitä pidetään laitteen väärinkäyttönä.
• Käytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työkappale tukevalle alustalle. Työn pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa kontrollin menetykseen.
• Käytä aina sivukahvaa. Kiristä kahva hyvin. Sivukahvaa tulee aina käyttää työkalun hallinnan säilyttämiseen.
• Vältä timanttilaikan värähtelyä tai sen kovakouraista käsittelyä. Jos näin käy, pysäytä työkalu ja tarkista laikka halkeamien tai vikojen varalta.
• Älä yritä suorittaa kaarevia leikkauksia. Mikäli timanttilaikka ylikuormittuu, se voi helpommin vääntyä tai juuttua kiinni leikkauskohtaan, jolloin takaiskun ja timanttilaikan vaurioitumisen vaara kasvaa, mikä voi johtaa vakaviin henkilövahinkoihin.
• Käsittele ja säilytä laikkoja aina varoen.
• Älä koskaan leikkaa alueeseen, jossa voi olla sähköjohtoja tai putkia. Se voi aiheuttaa vakavan henkilövahingon.
• ÄLÄ leikkaa metallia timanttilaikalla.
• ÄLÄ käytä hiomalaikkoja.
• Käytä AINA pölynpoistolaitteen kanssa.
• Älä käytä tätä työkalua pitkiä aikoja yhtäjaksoisesti. Työkalun käytön aiheuttama tärinä voi aiheuttaa sormien, käsien ja käsivarsien pysyvän vaurion. Käytä käsineitä tarjoamaan lisäpehmustetta, pidä usein taukoja ja rajoita päivittäistä käyttöä.
• Ilmanvaihtoaukkoja ei saa peittää. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
• Lisävarusteiden kierteisen kiinnitysosan on sovittava hiomakoneen karan kierteisiin. Laipojen avulla asennettujen lisävarusteiden kohdalla lisävarusteen kiinnitysreiän on sovittava laipan sijoituskohdan halkaisijaan. Jos varustetta ei voi kiinnittää sähkötyökaluun kunnolla, voi aiheutua epätasapaino ja voit menettää työkalun hallinnan tärinän vuoksi.
• Keskelle painettujen laikkojen hiomapinta on asennettava suojakaistaleen tason alapuolelle. Virheellisesti asennettua laikkaa, joka näkyy suojakaistaleen tason läpi, ei voida suojata oikeaoppisesti.
  VAROITUS: Kun työkalua ei käytetä, aseta se vakalle alustalle kyljelleen, jotta se ei aiheuta putoamis- tai kompastumisvaaraa. Se voi aiheuttaa vakavan henkilövahingon.
  VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonita vikavirtasuojan laukaisuvirta on enintään 30mA.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
- Lentävien kappaleiden aiheuttamat henkilövahingot.
- Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.
- Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

Pakkauksen Sisältö

Pakkauksen sisältö:

1 Leikkaussuoja
1 Lyhyt lukituslaippa (vain DWE46225)
1 Lyhyt taustalaippa (vain DWE46225)
1 Pitkä lukituslaippa
1 Pitkä taustalaippa
1 Lukitusruuvi (vain DWE46225)
1 Käyttöohje
- Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.

- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Päivämääräkoodin Sijainti (Kuva [Fig.] A)

Päivämääräkoodi 15 on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2019 XX XX

Valmistusvuos

Kuvaus (Kuva A)

VAROITUS: Älä tee työkaluun tai sen osiin mitään nöksia. Tällöin voi aiheutua omaisuustai henkilövahinkoja.

1 Kääntyvä pölynpoistoportti
2 Rengasruuvi
3 Metallialusta
4 Leikkaussyvyyden säädin
5 Leikkaussyvyyden säätönuppi
6 Irrotettavat pyörät

7 Etusuojan painike
8 Sivusuojan painike
9 Yläsuoja
10 Alasuoja
11 Lyhyt lukituslaippa (vain DWE46225)

12 Lyhyt taustalaippa (vain DWE46225)

13 Pitkä lukituslaippa 14 Pitkä taustalaippa

Käyttötarkoitus

Leikkaussuoja on suunniteltu kivimateriaalin ammattimaisiin leikkauksiin. Sitä ei ole tarkoitettu käytettäväksi metalliin tai puuhun. Sitä saa käyttää vain kuivassa DeWALT leikkauksessa. Asianmukaista hiomakonetta, timanttilaikkaa ja pölynpoistolaitetta käyttäen sillä voidaan poistaa suurin osa pysyvistä ja ilmassa kulkevista pölyistä, jotka ilman leikkaussuojaa voivat kontaminoida työympäristön tai aiheuttaa terveysvaaran käyttäjälle ja muille lähellä oleville henkilöille.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Leikkaussuoja on ammattimainen työkalu.

ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄDÖT

VAROITUS: Vakavan henkilövahingon vaaran värntämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Leikkaussuojan asentaminen ja irrottaminen Leikkaussuojuksen DWE46225 125 mm asentaminen (Kuvat A, B–D, F)

VAROITUS: Hiomasovellusten suojaa ei voida asentaa tokulsin suojuksen asentamisen jälkeen.

Noudata työkalun ohjekirjan suojan asentaminen ja irrottaminen ohjeita suojan poistamiseksi hiomakoneesta.

1. Asenna DWE46225-leikkaussuoja avaimettomaan pyörälaatikkoon irrottamalla ruuvi 16 Kuvan B mukaisesti.
2. Asenna pakkaukseen kuuluva lukitusruuvi 17 Kuvan C mukaisesti. Asenna sitten leikkaussuoja.
3. Paina etusuojan painiketta 7 ja sivusuojan painiketta 8 samanaikaisesti leikkaussuojan avaamiseksi kokonaan (Kuva F).
4. Löysää laipan ruuvia 2 leikkaussuojassa ja kohdista leikkaussuojan kielekkeet 21 hiomakoneen pyörälaatikon aukkoihin 22.
5. Kierrä suoja haluamaasi käyttöasentoon. Suoja tulee asettaa karan ja käyttäjän väliin optimaalisen tehokkuuden takaamiseksi.

6. Kiristä laipan ruuvi 2 leikkaussuojan kiinnittämiseksi pyörälaatikkoon. Älä käytä hiomakonetta leikkaussuojan ollessa löysällä.

7. Voit poistaa leikkaussuojan löysäämällä laipan ruuvin, kääntämällä leikkaussuojaa aukkojen ja kielekkeiden kohdistamiseksi ja vetämällä leikkaussuojan ylös.

hUOMaa: Leikkaussuoja esisäädetään ketjukotelon navan halkaisijaan tehtaalla. Jos leikkaussuoja löystyy jonkin ajan kuluttua, kiristä laipan ruuvi 2.

HUOMAUTUS: Jos leikkaussuojaa ei voida kiinnittää paikoilleen laipan ruuvia kiristämällä,älä käytä työkalua. Vie työkalu ja leikkaussuoja huoltopalveluun korjattavaksi tai vaihda leikkaussuoja.

Leikkaussuojuksen DWE46229 230 mm asentaminen (Kuvat A, D, F)

Noudata työkalun ohjekirjan suojan asentaminen ja irrottaminen ohjeita suojan poistamiseksi hiomakoneesta.

1. Paina etusuojan painiketta 7 ja sivusuojan painiketta 8 samanaikaisesti leikkaussuojan avaamiseksi kokonaan (Kuva F).
2. Löysää laipan ruuvia 2 leikkaussuojassa ja kohdista leikkaussuojan kielekkeet 21 hiomakoneen pyörälaatikon aukkoihin 22.
3. Kierrä suoja haluamaasi käyttöasentoon. Suoja tulee asettaa karan ja käyttäjän väliin optimaalisen tehokkuuden takaamiseksi.
4. Kiristä laipan ruuvi 2 leikkaussuojan kiinnittämiseksi pyörälaatikkoon. Älä käytä hiomakonetta leikkaussuojan ollessa löysällä.
5. Voit poistaa leikkaussuojan löysäämällä laipan ruuvin, kääntämällä leikkaussuojaa aukkojen ja kielekkeiden kohdistamiseksi ja vetämällä leikkaussuojan ylös.

hUOMaa: Leikkaussuoja esisäädetään ketjukotelon navan halkaisijaan tehtaalla. Jos leikkaussuoja löystyy jonkin ajan kuluttua, kiristä laipan ruuvi 2.

HUOMAUTUS: Jos leikkaussuojaa ei voida kiinnittää paikoilleen laipan ruuvia kiristämällä, älä käytä työkalua. Vie työkalu ja leikkaussuoja huoltopalveluun korjattavaksi tai vaihda leikkaussuoja.

Suojuksen kiinnittäminen ja irrottaminen (Kuva E)

Vain 230 mm hiomakoneisiin

VAROITUS: Vakavan henkilövahingon vaaran varintämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Ennen työkalun pistokkeen työntämistä pistorasiaan paina liipaisinta ja vapauta se sen varmistamiseksi, että virta on katkaistu.

H! PMIO: Tässä hiomakoneessa on käytettävä suojia.

HUOMIO: Avaimellinen suojus voidaan asentaa a staan hiomakoneisiin, joihin DWE46229 230 mm suojus on asennettu.

Kun hiomakonetta käytetään metallin tai kivimateriaalin leikkaamisen, tyypin 1 suojan käyttö on PAKOLLISTA. Tyypin 1 suojia on saatavilla lisämaksusta DEWALT-jälleenmyyjiltä.

1. Aseta kulmahiomakone pöydälle, kara 26 ylös.
2. Kohdista ulokkeet 30 koloihin 32.
3. Paina suojus 29 alas ja käännä se vaadittavaan asentoon.
4. Kiristä ruuvi 31 tiukasti.
5. Kun haluat irrottaa suojuksen, löysää ruuvia.

HUOMAUTUS: Jos suojaa ei voida kiristää säätöruuvilla, älä käytä työkalua. Henkilövahinkoriskin pienentämiseksi työkalu ja suoja on vietävä huoltopalveluun sen korjaamista tai suojan vaihtamista varten.

Timanttikatkaisulaikkojen asentaminen ja käyttäminen (Kuvat A, F, G)

VAROITUS: Leikkaussuojan kanssa saa käyttää dänstaan negatiivisen räikkäkulman omaavia

timanttilaikkoja. Älä leikkaa metallia. Älä käytä sidottuja hiomalaikkoja.

1. Kun leikkaussuoja on asennettu hiomakoneeseen, paina etusuojan painiketta 7 ja sivusuojan painiketta 8 samanaikaisesti leikkaussuojan avaamiseksi kokonaan.
2. Asenna taustalaippa 12 tai 14 karaan 26. TÄRKEÄÄ: DWE46225 sisältää kaksi laippasarjaa. Katso käyttöohjeet tämän osion lopussa olevasta kohdasta Laipan/hiomakoneen yhteensopivuustaulukko.
3. Asenna laikka 25 taustalaippaan 11 tai 13, ja asenna molemmat karaan taustalaippaa vasten keskittämällä laikka taustalaipan kohotettuun keskukseen.
4. Paina karan lukituspainiketta ja kiristä lukituslaippa:
5. Kiristä vakiomallinen lukituslaippa ruuviavaimella.
6. Kun timanttikatkaisulaikka on asennettu, leikkaussuoja tulee sulkea painamalla etuosan suojapainiketta 7 sekä sivussa olevaa suojapainiketta 8 samanaikaisesti.
7. Poista laikka painamalla karan lukituspainiketta ja löysäämällä lukituslaippaa.

Laipan/hiomakoneen yhteensopivuustaulukko
Laippasarja Hiomakone

Lyhyt (hopeinen)	DCG405, DCG406, DCG409
laippasarja:
Lukituslaippa 11
Taustalaippa 12

Laipan/hiomakoneen yhteensopivuustaulukko
Laippasarja Hiomakone

Leikkaussyvyyden säätäminen (Kuva A)

1. Löysää leikkaussyvyyden säätönuppi 5.
2. Liu'uta leikkaussyvyyden säädin 4 haluamaasi asentoon.
   HUOMAA: Jos suoja on suljettu, paina etusuojan painiketta 7 suojan avaamiseksi. Tällöin leikkaussyvyyden säätimen siirtäminen on helpompaa.
3. Kiristä leikkaussyvyyden säätönuppi.

Pölyn poistaminen (Kuvat A, H)

VAPOITUS: Käytä tämän liitososan kanssa ainoastaan BUNA Tin suosittelemia sähkötyökaluja.

Kysy lisätietoa DEWALT-sähkötyökalujen yhteensopivuudesta tähän liitososaan ottamalla yhteyttä valtuutettuun huoltopalveluumme (tiedot takakannessa) tai katso myynnin jälkeisen palvelun täydelliset tiedot osoitteesta:

www.2helpU.com.

VAROITUS: Tätä lisävarustetta tulee käyttää polympoistojärjestelmän kanssa. Käytä AINA sertifioitua suojanaamaria tai hengityssuojaa.

HUOMAA: Varmista, että letkuliitäntä on tiukka.

HUOMAA: Pölynpoistolaitteen pölyn keräyskapasiteetti riippuu sen suodatinjärjestelmästä. Katso lisätietoa pölynpoistolaitteen ohjekirjasta.

Kaikki DEWALT-pölynpoistosuojukset on tarkoitettu DEWALT Airlock DWV9000 -liittimen kanssa käytettäväksi.

1. Liitä DWV9000-liitin 21 pölynpoistoletkuun 22.
2. Avaa DWV9000-liitin 21 ja liu'uta se pölynpoistoporttiin 1.
3. Lukitse DWV9000-liitin 21 kiinni.

Perinteiset pölynpoistoletkut

Liitä suositeltu pölynpoistoletku pölynpoistoporttiin 1.

Laikkojen irrottaminen ja kiinnittäminen (Kuva I)

Tämän leikkaussuojan metallialustassa 3 on neljä irrotettavaa pyörää 6, jotka voidaan irrottaa.

1. Irrota pidikkeet 27, jotka kiinnittävät pyörät alustaan.

2. Irrota pyörät.

3. Poista ohjaustappi 28.

Kiinnitä pyörät alustaan asentamalla ohjaustappi paikoilleen, liu'uta pyörät vastaavissa akseleissa ja kiinnitä pidikkeet paikoilleen. Varmista, että kaikki neljä pyörää ovat hyvin kiinni ennen leikkaussuojan käyttämistä.

TOIMINTA

Käyttöohjeet

DITUS: Noudata aina turvaohjeita ja määräyksiä.

DITUS: Vakavan henkilövahingon vaaran varkantämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Tasoitus ja leikkaaminen (Kuvat A, J)

1. Aseta haluamasi leikkaussyvyys, katso kohta Leikkaussyvyyden säätäminen osiossa Asentaminen ja säädöt.
2. Anna työkalun pysähtyä kokonaan ennen kuin se koskettaa työpintaa.
3. Aseta itsesi niin, että avoimen suojuksen alapuoli ja laikka osoittavat sinusta poispäin.
4. Aseta suojan leikkaussyvyyden kenkä 3 työpintaan ja aloita leikkaus kohdistamalla se työpintaan. Yläsuoja 9 lukittuu alasuojaan 10 alustavan piston jälkeen.
   HUOMAA: Pidä suojan leikkaussyvyyden kenkä työpintaa vasten vaaditun pölynpoiston takaamiseksi.
5. Kun suoja on kohdistettu kuten Kuvassa J, vedä hiomakonetta työpintaa pitkin.
   HUOMAA: Hiomakonetta saa käyttää VAIN osoitettuun suuntaan.
6. Kun leikkaus on suoritettu, poista työkalu työpinnasta ennen työkalun sammuttamista. Anna työkalun pysähtyä ennen sen asettamista alas.
7. Paina sivusuojan painiketta 8 yläsuojan vapauttamiseksi ja uuden piston ja leikkauksen suorittamiseksi.

KUNNOSSAPITO

DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

DITUS: Vakavan henkilövahingon vaaran ntämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla iikala, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei die testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

VAROITUS: Lisävarusteiden täytyy olla sopivia vähintään työkalun varoitusmerkissä suositellulle nopeudelle. Laikat ja muut lisävarusteet, jotka ylittävät nimellisnopeuden, voivat singota ja aiheuttaa henkilövahinkoja. Lisävarusteiden nimellisarvojen on oltava aina työkalun arvokilpeen merkittyä työkalun nopeutta suurempia. Valitse käyttötarkoitukseen sopiva terä.

Saat lisätietoja jälleenmyyjältäsi.

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteet ja akut sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti.

Lisätietoa on saatavilla osoitteesta www.2helpU.com.

125 MM SÅGKÅPA DWE46225 230 MM SÅGKÅPA DWE46229

Gratulerar!
