KÄYTTÖOHJE Y48ES400L ELECTROLUX

FI Käyttöohje | Astianpesukone 2

Tervetuloa Electroluxiin! Kiitos, että olet valinnut tämän laitteen.

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

www.electrolux.com/support

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....2
2. TURVALLISUUSOHJEET 4
3. ASENNUS....5
4. TUOTEKUVAUS....7
5. KÄYTTÖPANEELI....8
6. OHJELMAN VALINTA....9
7. PERUSASETUKSET 11
8. ENNEN ENSIKÄYTTÖÄ....15
9. PÄIVITTÄISKÄYTTÖ....16
10. VIHJEITÄ JA NEUVOJA.... 18
11. HOITO JA PUHDISTUS....20
12. VIANMÄÄRITYS....23
13. TEKNISET TIEDOT....27
14. YMPÄRISTÖNSUOJELU....28

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

- 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat.

• Tuote on pidettävä 3–8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.
• Alle 3-vuotiaat lapset tulee pitää kaukana laitteesta, ellei heitä valvota jatkuvasti.
• Lapsia on valvottava, etteivät he ryhdy leikkimään laitteella.
• Pidä pesuaineet lasten ulottumattomissa.
• Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun laitteen luukku on auki.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu vain kotitalouskäyttöön tarkoitettujen astioiden ja ruokailuvälineiden puhdistamiseen.
• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• Ålä muuta laitteen teknisiä ominaisuuksia.
• Vedenpaineen (minimi ja maksimi) on oltava käytön aikana välillä 0.05 (0.5) / 1 (10) bar (MPa)
• Noudata kattausten enimmäismäärää, joka on 14.
• Laitteen luukkua ei saa jättää avoimeen asentoon kompastumisvaaran välttämiseksi.
• Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö vaaran välttämiseksi.
• VAROITUS: Veitset ja muut teräväkärkiset välineet on asetettava koriin terävä kärki alaspäin tai vaaka-asentoon.

• Kytke laite pois päältä ja irrota pistoke pistorasiasta, ennen kuin aloitat huoltotoimet.

• Älä käytä korkeapainevesisuihkuja ja/tai höyryä laitteen puhdistamiseen.

• Jos laitteen alaosassa on tuuletusaukkoja, ne eivät saa olla maton yms. peitossa.
• Laite tulee liittää vesijohtoverkkoon laitteen mukana toimitettua uutta letkustoa käyttämällä. Vanhaa letkustoa ei saa käyttää.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja asennusohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Laitetta ei saa asentaa tilaan tai käyttää tilassa, jossa lämpötila on alle 0 °C.
• Asenna laite turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.
• Älä käytä laitetta ennen kuin se on asennettu turvallisesti kalusteeseen.

2.2 Sähkökytkentä

VAROITUS!

Tulipalon ja sähköiskun vaara.

• Varoitus: tämä laite on tarkoitettu asennettavaksi/liitettäväksi rakennuksen maadoitusliitäntään.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke ja virtajohto vaurioidu. Jos virtajohto joudutaan vaihtamaan, vaihdon saa suorittaa vain valtuutettu huoltoliike.

- Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

- Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

2.3 Vesiliitäntä

• Älä vaurioita vesiletkuja.
• Ennen uusien putkien liittämistä, kun putkia ei ole käytetty pitkään aikaan, korjaustöiden jälkeen tai kun uusia laitteita (vesimittarit, jne.) on asennettu, anna veden virrata, kunnes se on puhdasta ja kirkasta.
• Tarkista ensimmäisen käyttökerran aikana ja sen jälkeen, ettei laitteessa ole näkyviä merkkejä vesivuodoista.
• Jos veden tuloletku vaurioituu, sulje vesihana välittömästi ja irrota laite sähköverkosta. Ota yhteys valtuutettuun huoltoliikkeeseen veden tuloletkun vaihtamiseksi.
• Veden suojajärjestelmä ei toimi ilman sähkövirtaa. Tällöin on olemassa tulvimisvaara.
• Vedenottoletkussa on varoventtiili ja vaippa, jossa on sisäinen verkkovirtajohto.

VAROITUS!

4 Vaarallinen jännite.

2.4 Käyttö

• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.
• Astianpesukoneissa käytetyt pesuaineet ovat vaarallisia. Noudata pesuainepakkaukseen merkittyjä turvallisuusohjeita.
• Älä juo laitteessa olevaa vettä tai leiki sillä.
• Älä poista astioita laitteesta, ennen kuin ohjelma on päättynyt. Astioihin voi jäädä hiukan pesuainetta.
• Älä säilytä esineitä laitteen avoimen luukun päällä tai kohdista siihen painetta.
• Laitteesta voi poistua kuumaa höyryä, jos avaat laitteen luukun kesken ohjelman.

2.5 Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltoliikkeeseen.. Ainoastaan alkuperäisiä varaosia saa käyttää.
• Huomaa, että itse suoritetut tai muut kuin ammattilaisen suorittamat korjaukset voivat aiheuttaa vaaratilanteita ja mitätöidä takuun.
• Seuraavat varaosat ovat saatavilla vähintään 7 vuoden ajan mallin tuotannon lopettamisesta: moottori, kierto- ja tyhjennyspumppu, lämmittimet ja lämmitysvastukset (mukaan lukien lämpöpumput), putket ja vastaavat laitteistot (mukaan lukien letkut), venttiilit,

3. ASENNUS

VAROITUS!

Tutustu turvallisuutta koskeviin lukuihin ennen asennusta.

Katso yksityiskohtaiset asennustiedot laitteen mukana toimitetuista asennusohjeista.

suodattimet ja Aquastop-järjestelmät, ovikokoonpanojen rakenteelliset osat ja sisäosat, piirilevyt, elektroniset näytöt, painekytkimet, termostaatit ja anturit, ohjelmistot ja laiteohjelmistot (mukaan lukien nollausohjelmisto). Seuraavat varaosat ovat saatavilla vähintään 10 vuoden ajan mallin tuotannon lopettamisesta: luukkujen saranat ja tiivisteet, muut tiivisteet, suihkuvarret, tyhjennysaukon suodattimet, sisällä olevat telineet ja muoviset lisäosat kuten korit ja kannet. Aika voi olla maassasi pidempi. Lisätietoja saat verkkosivustoltamme.

• Huomaa, että jotkin näistä varaosista ovat saatavilla ainoastaan ammattilaiskorjaajille ja kaikki varaosat eivät välttämättä koske kaikkia malleja.
• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

2.6 Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

• Irrota pistoke pistorasiasta.
• Leikkaa johto irti ja hävitä se.
• Poista luukun lukitus, jotta lapset ja eläimet eivät voisi jäädä kiinni laitteen sisälle.

3.1 Asentaminen

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

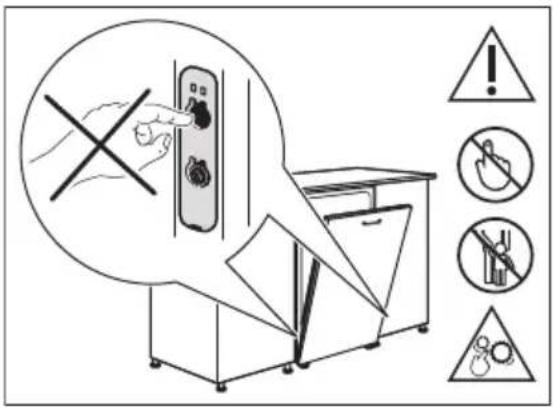

Jos kalustelevyä ei ole asennettu, avaa koneen luukku varovasti loukkaantumisten välttämiseksi.

Varmista asennuksen jälkeen, että muovikannet on lukittu paikoilleen. Luukun sivujen muovikansien vaurioituminen tai poistaminen voi vaikuttaa laitteen toimintaan ja saattaa aiheuttaa loukkaantumisvaaran. Jos muovikansi on vaurioitunut, ota yhteyttä valtuutettuun huoltoliikkeeseen ja vaihda se uuteen.

1 Katon suihkuvarren
2 Ylempi suihkuvarsi
3 Alempi suihkuvarsi

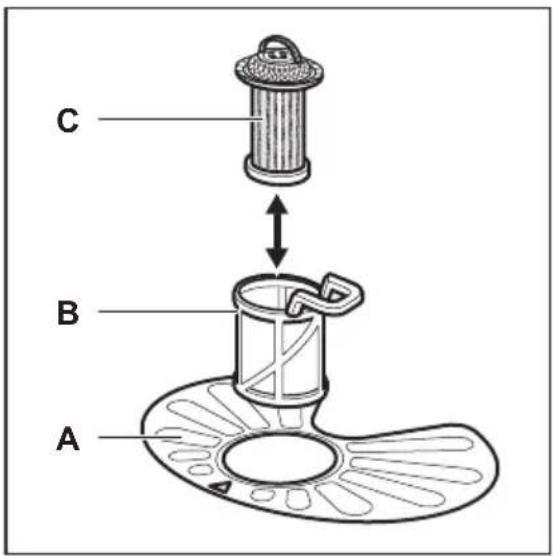

4 Sihdit
5 Arvokilpi
6 Suolalokero
7 Ilma-aukko

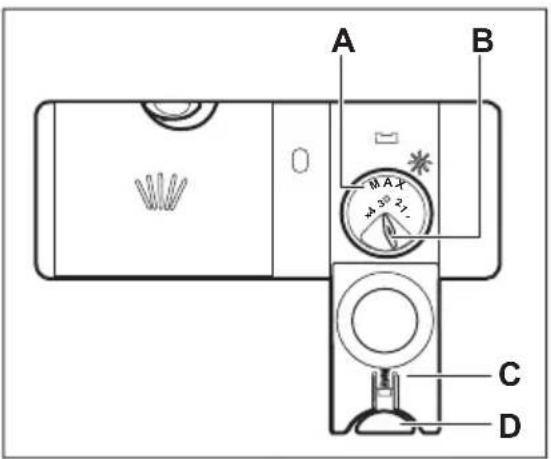

8 Huuhtelukirkasteen annostelija
9 Pesuaineen annostelija
10 Alempi kori
11 Ylempi kori
12 Ruokailuvälinelokero

Oheinen kuva antaa tuotteesta yleiskuvauksen. Katso lisätietoa muista luvuista ja/tai laitteen mukana toimitetuista asiakirjoista.

4.1 Beam-on-Floor

Beam-on-Floor on valo, joka heijastuu lattiaan laitteen luukun alapuolelle.

• Kun ohjelma käynnistyy, punainen merkkivalo syttyy ja se pysyy päällä ohjelman keston ajan.
  • Vihreä valo syttyy ohjelman päättyessä.
• Punainen valo vilkkuu laitteen toimintahäiriön yhteydessä.

Beam-on-Floor on pois päältä, kun laite kytketään pois toiminnasta.

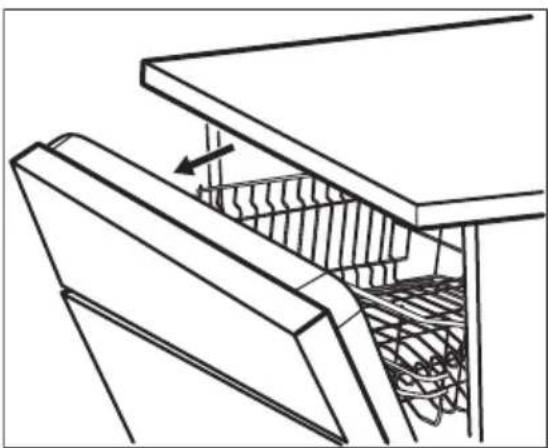

Kun AirDry on toiminnassa kuivausvaiheen aikana, heijastus ei välttämättä näy kokonaan lattiassa. Tarkista ohjelman päättyminen käyttöpaneelista.

5. KÄYTTÖPANEELI

1 Virtapainike/nollauspainike
2 Ajastetun käynnistymisen painike
3 Näyttö
4 MY TIME -ohjelman valintapalkki
5 Lisätoimintopainike (EXTRAS)
6 AUTO Sense -ohjelmapainike

5.1 Näyttö

A ECO S 8:88 B C B

A. ECOMETER

B. Merkkivalot

C. Kello

5.2 ECOMETER

ECOMETER ECO

ECOMETER ilmoittaa, miten ohjelman valinta vaikuttaa energian- ja vedenkulutukseen. Mitä enemmän palkkeja on näkyvissä, sitä pienempi kulutus on.

ECO ilmoittaa ympäristöystävällisimmän ohjelman normaalilikaisille astiamäärälle.

5.3 Merkkivalot

Merkkivalo Kuvaus
	Rypistymiseneston merkkivalo. Palaa, kun huuhtelukirkastelokeron täyttö on tarpeen. Katso luku "Ennen ensikäyttöä".
	Suolan merkkivalo. Palaa, kun suolalokeron täyttö on tarpeen. Katso luku "Ennen ensikäyt-töä".
	Machine Care -merkkivalo. Palaa, kun laitteen sisäosan puhdistus Machine Care -ohjelmalla on tarpeen. Katso luku "Hoito ja puhdistus".
	Kuivausvaiheen merkkivalo. Palaa, kun valitset kuivausvaiheen sisältävän ohjelman. Vilkkuu kuivausvaiheen toimiessa. Lue lisää kohdasta "Ohjelman valinta.

6. OHJELMAN VALINTA

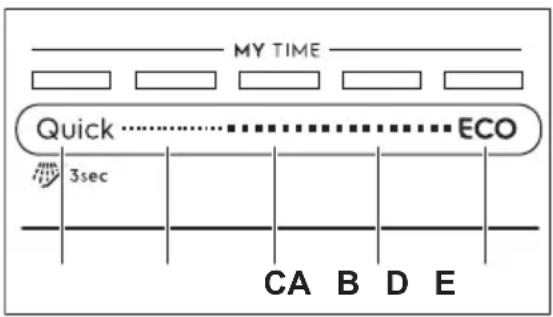

6.1 MY TIME

MY TIME -valintapalkilla voit valita sopivan astianpesuohjelman ohjelman keston perusteella.

MY TIME Quick ...... ECO 3sec CA B D E

A. • Quick on lyhyin ohjelma (30min) tuoreen tai vähäisen lian pois pesemiseksi astioista.
- Esihuhtelu (15min) on ohjelma ruokajäämien huuhtelemiseksi pois astioista. Se estää hajujen muodostumisen laitteeseen. Älä käytä pesuainetta tämän ohjelman yhteydessä.
B. 1h on ohjelma tuoreen tai hiukan kuivuneen lian pesemiseksi astioista.
C. 1h 30min on ohjelma normaalilikaisten astioiden pesemiseen ja kuivaamiseen.
D. 2h 40min on ohjelma erittäin likaisten astioiden pesemiseen ja kuivaamiseen.
E. ECO on pisin ohjelma normaalilikaisten astioiden ja aterimien pesemiseen

6.4 Ohjelmien yleiskatsaus

tehokkaimmalla energian- ja vedenkulutuksella. Tämä on testilaitosten standardiohjelma. 1)

6.2 AUTO Sense

AUTO Sense -ohjelma säätää pesuohjelman automaattisesti astioiden tyypin mukaan.

Laite tunnistaa likaisuusasteen sekä koreissa olevien esineiden määrän. Se säätää automaattisesti lämpötilan ja veden määrän sekä pesuohjelman keston.

6.3 EXTRAS

Voit säätää ohjelmavalinnan omien tarpeittesi mukaan ottamalla käyttöön EXTRAS.

ExtraPower

ExtraPower parantaa valitun ohjelman astianpesutulosta. Lisätoiminto nostaa pesulämpötilaa ja pidentää kestoa.

GlassCare

GlassCare estää helposti rikkoutuvien astioiden, erityisesti lasitavaran, vahingoittumisen. Se estää valitun ohjelman pesulämpötilan äkilliset muutokset ja laskee valitun ohjelman lämpötilan arvoon 45 °C.

Ohjelma Täytetty as-tianpesuko-neellinen		Likaisuusas-te	Ohjelmavaiheet EXTRAS
Quick Astiasto ja ruo-kailuvälineet		Tuore	• Astianpesu 50 °C• Välihuuhtelu• Loppuhuuhtelu 45 °C• AirDry 1)	• ExtraPower• GlassCare
Esihuuhtelu	Kaikki Kaikki		• Esipesu	Ei sovelleta

Ohjelma Täytetty as-tianpesuko-neellinen	Likaisuusas-te	Ohjelmavaiheet EXTRAS
1h Astiasto ja ruo-kailuvälineet	Tuore, hieman kiinni kuivunutta likaa	• Astianpesu 60 °C• Välihuuhtelu• Loppuhuuhtelu 50 °C• AirDry 1)	• ExtraPower• GlassCare
1h 30min Astiasto, ruokai-luvälineet, katti-lat, pannut	Normaali, hie-man kiinni kui-vunutta likaa	• Astianpesu 60 °C• Välihuuhtelu• Loppuhuuhtelu 55 °C• Kuivaus• AirDry 1)	• ExtraPower• GlassCare
2h 40min Astiasto, ruokai-luvälineet, katti-lat, pannut	Normaali-erit-täin likainen, kiinni kuivunutta likaa	• Esipesu• Astianpesu 60 °C• Välihuuhtelu• Loppuhuuhtelu 60 °C• Kuivaus• AirDry 1)	• ExtraPower• GlassCare
ECO Astiasto, ruokai-luvälineet, katti-lat, pannut	Normaali, hie-man kiinni kui-vunutta likaa	• Esipesu• Astianpesu 50 °C• Välihuuhtelu• Loppuhuuhtelu 55 °C• Kuivaus• AirDry 1)	• ExtraPower• GlassCare
AUTO Sense Astiasto, ruokai-luvälineet, katti-lat, pannut	Kaikki	• Esipesu• Astianpesu 50 - 60 °C• Välihuuhtelu• Loppuhuuhtelu 60 °C• Kuivaus• AirDry 1)	Ei sovelleta
Machine Care Laitteen sisäosan puhdistus. Katso kohtaa "Hoito ja puhdistus".		• Puhdistus 70 °C• Välihuuhtelu• Loppuhuuhtelu• AirDry 1)	Ei sovelleta

1) Luukun automaattinen avautuminen kuivausvaiheen aikana. Katso kohta "Perusasetukset".

1) Vedenpaine ja lämpötila, virransyötön vaihtelut, lisätoiminnot sekä astioiden määrä ja lian määrä vaikuttavat kulutusarvoihin.
Kulutusarvot
2) Muiden kuin ECO-ohjelman arvot ovat ainoastaan viitteellisiä.

Ohjelma 1)2)	Vesi (l) Energia (kWh) Kesto (min)
Quick 11.0 0.610 30
Esihuuhtelu 4.5 0.014 15
1h 11.6 0.900 60
1h 30min 11.9 1.060 90
2h 40min 12.3 1.240 160
ECO 10.5 0.746 240
AUTO Sense 12.0 1.230 170
Machine Care 9.9 0.600 60

Tiedoksi testauslaitoksille

Saadaksesi suosituskykytesteihin vaaditut tiedot (esim. standardien EN60436 mukaan) lähetä sähköpostia osoitteeseen:

[e-mail]

Ilmoita pyynnössä laitteen arvokilvessä oleva tuotenumero (PNC).

Mikäli sinulla on kysyttävää astianpesukoneeseen liittyen, katso lisätietoa laitteen mukana toimitetusta huolto-oppaasta.

7. PERUSASETUKSET

Voit määrittää laitteen muuttamalla perusasetuksia tarpeidesi mukaan. Voit myös tarkastella valmiiden ohjelmien lukumäärää ja palauttaa tehdasasetukset.

Numero Asetukset Arvot		Kuvaus1)
1 Veden kovuus 1L - 10L (oletus: 5L) Säädä vedenpehmentimen taso alueesi veden kovuuden mukaan.
2 Huuhtelukirkaste loppu -ilmoitus	On (oletusasetus) Off	Kytke huuhtelukirkasteen merkkivalo päälle tai pois päältä.
3 Lopetusäänimerkki On	Off (oletusasetus)	Ohjelman päättymisestä ilmoittavan äänimerkin kytke-minen päälle tai pois päältä.
4 Autom. luukun avaus	On (oletusasetus) Off	Kytke AirDry päälle tai pois päältä.
5 Painikeäänet On (oletusasetus)	Off	Aktivoi tai deaktivoi painikkeiden äänet.

1) Katso lisätietoa tästä luvusta.

Perusasetuksia voi muuttaa asetustilassa.

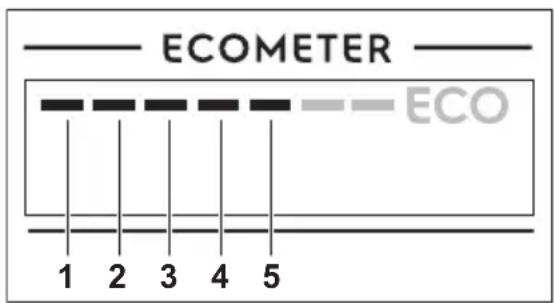

Kun laite on asetustilassa, ECOMETER-toiminnon palkit esittävät käytettävissä olevat asetukset. Kunkin asetuksen kohdalla vilkkuu erillinen ECOMETER-toiminnon palkki.

Perusasetuksien järjestys taulukossa vastaa asetusten järjestystä ECOMETER-tilassa:

ECOMETER ECO 1 2 3 4 5

7.1 Asetustila

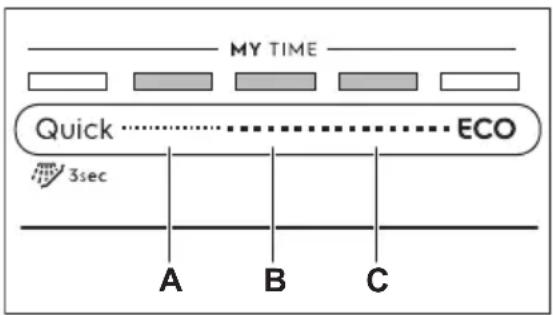

Asetustilan asetuksien selaaminen

Voit selata asetustilan asetuksia MY TIME-valintapalkin avulla.

MY TIME Quick .... ECO 3sec A B C

A. Edellinen -painike
B. OK -painike
C. Seuraava -painike

Voit selata perusasetuksia ja säätää niiden arvoja painikkeella Edellinen ja Seuraava.

Voit siirtyä valittuun asetukseen ja vahvistaa sen arvon säätämisen painikkeella OK.

Asetustilaan siirtyminen

Asetustilaan voidaan siirtyä ennen ohjelman käynnistämistä. Asetustilaan ei voida siirtyä ohjelman ollessa käynnissä.

Siirry asetustilaan painamalla ja pitämällä alhaalla samanaikaisesti painiketta Quick

ECO noin 3 sekunnin ajan.

Merkkivalot Edellinen, OK ja Seuraava palavat.

Asetuksen muuttaminen

Varmista, että laite on asetustilassa.

1. Valitse painikkeella Edellinen tai

Seuraava ECOMETER-toiminnon palkki valitun asetuksen kohdalla.

• ECOMETER-toiminnon palkki vilkkuu valitun asetuksen kohdalla.

• Nykyinen asetus näkyy näytössä.

• Syötä asetus painamalla OK.

• ECOMETER-toiminnon palkki palaa valitun asetuksen kohdalla. Muut palkit ovat pois päältä.

• Valittu asetusarvo vilkkuu.

• Voit muuttaa arvoa painamalla painiketta Edellinen tai Seuraava.

• Vahvista asetus painamalla painiketta OK.

• Uusi asetus tallentuu muistiin.
- Laite palaa perusasetuksien luetteloon.

1. Paina ja pidä alhaalla samanaikaisesti

painiketta ja noin 3

sekunnin ajan poistuaksesi asetustilasta.

Laite siirtyy takaisin ohjelman valintaan.

Tallennetut asetukset jäävät voimaan, kunnes muutat niitä uudelleen.

7.2 Tehdasasetusten palauttaminen

Tehdasasetusten palauttaminen palauttaa tehdasasetukset. Varmista ennen tehdasasetusten palauttamista, että laite on asetustilassa.

Paina painikkeita Edellinen ja Seuraava 5 sekunnin ajan.

Näytössä näkyy ____ noin 5 sekunnin ajan.

Laite palauttaa käyttäjän ohjelman valintaan.

i

Tehdasasetusten palauttaminen ei nollaa ohjelmalaskuria.

7.3 Ohjelmalaskuri

Voit tarkastella valmiiden astianpesuohjelmien määrää ohjelmalaskurissa.

1. Paina ja pidä virtapainiketta painettuna, kunnes astianpesukone on kytketty toimintaan.

2. Paina painikkeita Edellinen ja Seuraava 5 sekunnin ajan.

Näytössä näkyy uC ja sen jälkeen ohjelmien määrä.

Poistu ohjelmalaskurista painamalla mitä tahansa painiketta.

i

Kun lukumäärä 65 535 on saavutettu, ohjelmalaskuri alkaa alusta.

7.4 Vedenpehmennin

Vedenpehmannin poistaa vedestä sellaiset mineraalit, jotka vaikuttaisivat haitallisesti pesutulokseen ja myös itse laitteeseen.

Mitä enemmän vedessä on näitä mineraaleja, sitä kovempaa vesi on. Veden kovuus mitataan ekvivalenttiasteikoilla.

Säädä vedenpehmennin vastaamaan alueesi veden kovuutta. Paikallisen vesilaitoksen

taholta saat neuvoja, jotka koskevat alueesi veden kovuutta. Aseta oikea vedenpehmentimen taso varmistaaksesi hyvät pesutulokset.

Veden kovuus

Saksalaiset asteet (°dH)	Ranskalaiset asteet (°fH)	mmol / l mg/l (ppm) Clarken	asteet	Vedenpehmenti-men taso
47 - 50 84 - 90	8.4 - 9.0	835 - 904	58 - 63	10
43 - 46 76 - 83	7.6 - 8.3	755 - 834	53 - 57	9
37 - 42 65 - 75	6.5 - 7.5	645 - 754	46 - 52	8
29 - 36 51 - 64	5.1 - 6.4	505 - 644	36 - 45	7
23 - 28 40 - 50	4.0 - 5.0	395 - 504	28 - 35	6
19 - 22 33 - 39	3.3 - 3.9	325 - 394	23 - 27
15 - 18 26 - 32	2.6 - 3.2	255 - 324	18 - 22	4
11 - 14 19 - 25	1.9 - 2.5	185 - 254	13 - 17	3
4 - 10 7 - 18	0.7 - 1.8	70 - 184	5 - 12	2
<4 <7 <0.7 <70 < 5				1 2)

1) Tehdasasetus:
2) Älä käytä suolaa tällä tasolla.

Aseta oikea vedenkovuuden taso käytetystä pesuaineesta riippumatta, pitääksesi suolan lisäämisen merkkivalon käytössä.

Suolaa sisältävät yhdistelmäpesuainetabletit eivät ole riittävän tehokkaita kovan veden pehmentämiseen.

Regenerointiprosessi

Vedenpehmentimen tehokkuuden varmistamiseksi pehmennyslaitteen hartsi on regeneroitava säännöllisesti. Tämä on automaattinen prosessi, joka on osa astianpesukoneen normaalia toimintaa.

Kun ohjeiden mukainen määrä vettä (ks. taulukon arvot) on kulutettu edellisestä regeneroinnista alkaen, uusi regenerointi suoritetaan loppuhuuhtelun jälkeen ennen ohjelman päättymistä.

Vedenpehmentimen taso	Vesimäärä (I)
1 250
2 100
3	62
4	47
5	25
6	17
7	10
8	5
9	3
10	3

Jos vedenpehmennyksen asetus on korkea, se voidaan suorittaa myös ohjelman puolessavälissä ennen huuhtelua (kaksi kertaa ohjelman aikana). Regenerointi ei vaikuta ohjelman kestoon, ellei se tapahdu

ohjelman puolessavälissä tai ohjelman lopussa lyhyellä kuivausvaiheella. Regenerointi pidentää tällöin ohjelman kokonaiskestoa 5 minuutilla.

Tästä seuraa, että seurauksena 5 minuuttia kestävä vedenpehmentimen huuhtelu voi käynnistyä saman ohjelman aikana tai seuraavan ohjelman alussa. Tämä lisää ohjelman vedenkulutusta yhteensä 4 litralla ja energiankulutusta yhteensä 2 Wh:lla. Vedenpehmentimen huuhtelu päättyy täydelliseen tyhjennykseen.

Kukin vedenpehmentimen huuhtelu (voidaan suorittaa useamman kerran saman ohjelman aikana) voi pidentää ohjelman kestoa 5 minuutilla, kun se suoritetaan ohjelman alussa tai puolivälissä.

i

Tämän osion kaikki kulutusarvot on saavutettu laboratorio-olosuhteissa voimassa olevien standardien mukaisesti vedenkovuudella 2,5 mmol/litra (vedenpehmennin: taso 3) seuraavan asetuksen mukaisesti: 2019/2022. Vedenpaine ja lämpötila, sekä virransyötön vaihtelut voivat vaikuttaa kulutusarvoihin.

7.5 Huuhtelukirkaste loppu -ilmoitus

Huuhtelukirkaste auttaa kuivaamaan astiat ilman raitoja ja läikkiä. Huuhtelukirkastetta vapautuu automaattisesti loppuhuuhtelun aikana.

Kun huuhtelukirkastesäiliö on tyhjä, huuhtelukirkasteen merkkivalo syttyy. Jos kuivaustulos on tyydyttävä käytettäessä ainoastaan yhdistelmäpesuainetabletteja, voit kytkeä huuhtelukirkasteen täyttötarpeen ilmoituksen pois päältä. Parhaan tuloksen saavutat kuitenkin aina huuhtelukirkasteella.

Jos käytät tavallista konetiskiainetta tai huuhtelukirkastetta sisältämättömiä pesuainetabletteja, ota ilmoitus käyttöön huuhtelukirkasteen täyttötarpeen ilmoitusta varten.

7.6 Lopetuksen merkki

Voit ottaa käyttöön äänimerkin, joka kuuluu laitteesta ohjelman päätyttyä.

i

Äänimerkit kuuluvat myös silloin, kun laitteessa tapahtuu toimintahäiriö. Näitä äänimerkkejä ei voida poistaa käytöstä.

7.7 AirDry

AirDry parantaa kuivaustulosta. Laitteen luukku avautuu automaattisesti kuivausvaiheen aikana ja jää raolleen.

AirDry kytkeytyy automaattisesti toimintaan kaikkien ohjelmien kanssa lukuun ottamatta ohjelmaa Esihuuhtelu.

Kuivausvaiheen kesto ja luukun avautumisaika määräytyvät valitun ohjelman ja käytettyjen lisätoimintojen mukaan.

Kun AirDry avaat luukun, näytössä näkyy käynnissä olevan ohjelman jäljellä oleva aika.

!

HUOMIO!

Älä yritä sulkea laitteen luukkua 2 minuutin kuluessa sen automaattisesta avautumisesta. Jos yrität tehdä niin, laite voi vahingoittua.

!

HUOMIO!

Jos lapset pääsevät käsiksi laitteeseen, suosittelemme kytkemään sen pois päältä AirDry. Luukun automaattinen avautuminen voi aiheuttaa vaaratilanteita.

Kun AirDry luukku avautuu, Beam-on-Floor se saattaa olla vain osittain näkyvissä. Tarkista ohjelman pääattyminen käyttöpaneelista.

8. ENNEN ENSIKÄYTTÖÄ

1. Säädä vedenpehmentimen taso veden kovuuden mukaan.
2. Täytä suola-astia
3. Täytä huuhtelukirkasteastia.
4. Avaa vesihana.
5. Käynnistä Quick-ohjelma valmistusprosessin mahdollisten jäämien poistamiseksi. Älä käytä pesuainetta tai aseta astioita koreihin.

Ohjelman käynnistämisen jälkeen laite puhdistaa vedenpehmentimen hartsia korkeintaan 5 minuutin ajan. Pesuvaihe käynnistyy vasta tämän toiminnon jälkeen. Toiminto toistetaan säännöllisesti.

8.1 Suola-astia

HUOMIO!

Käytä ainoastaan astianpesukoneiden regenerointisuolaa. Älä käytä keittiön suolaa.

Suolaa käytetään vedenpehmentimen hartsin puhdistukseen ja hyvän pesutuloksen takaamiseksi päivittäisessä käytössä.

Suola-astian täyttäminen

1. Kierrä suolalokeron korkkia vastapäivään ja poista se.
2. Lisää 1 litra vettä suolalokeroon (vain ensimmäisellä kerralla).

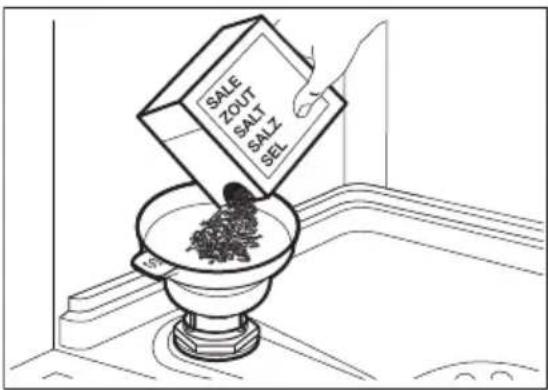

3. Täytä suolasäiliöön 1 kg suolaa (kunnes se on täysi).

7.8 Painikeäänet

Käyttöpaneelin painikkeista kuuluu napsahdusääni niitä painaessa. Tämä ääni voidaan poistaa käytöstä.

SALE ZOUT SALT SALZ SEL

1. Loput rakeista voidaan lisätä säiliöön ravistamalla suppiloa varoen kahvasta kiinnipitäen.

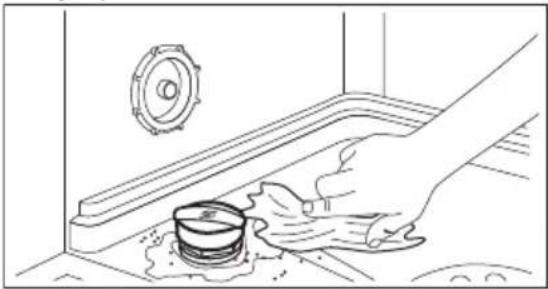

2. Poista suola suolalokeron aukon ympäriltä.

1. Kierrä korkkia myötäpäivään sulkeaksesi suolalokeron.

HUOMIO!

Vettä ja suolaa voi tulla ulos suolasäiliöstä, kun täytät sen. Täytä suolasäiliö ja käynnistä sitten täydellinen astianpesuohjelma pesuaineella korroosion ehkäisemiseksi.

8.2 Huuhtelukirkasteannostelijan täyttäminen

A B MAX +3° 21- C D

HUOMIO!

Lokero (A) on tarkoitettu vain huuhtelukirkastetta varten. Siihen ei saa laittaa pesuainetta.

HUOMIO!

Käytä ainoastaan astianpesukoneille tarkoitettuja huuhtelukirkasteita.

1. Paina vapautinpainiketta (D) kannen (C) avaamiseksi.
2. Kaada huuhtelukirkastetta lokeroon (A), kunnes neste saavuttaa täyttötason merkin "max".
3. Pyyhi yliroiskunut huuhtelukirkaste imukykyisellä liinalla. Näin vältyt liiallisen vaahdon muodostumiselta.
4. Sulje kansi. Varmista, että vapautuspainike lukittuu paikoilleen.

Säädä annosteltua huuhtelukirkasteen määrää (B) kääntämällä valitsin asetuksen 1 (alhaisin määrä) ja asetuksen 4 tai 6 (suurin määrä) välille.

9. PÄIVITTÄISKÄYTTÖ

1. Avaa vesihana.
2. Paina ja pidä alhaalla painiketta ①, kunnes laite kytkeytyy päälle.
3. Täytä suolasäiliö, jos se on tyhjä.
4. Täytä huuhtelukirkastesäiliö, jos se on tyhjä.
5. Korien täyttäminen.
6. Lisää pesuaine.
7. Valitse ja käynnistä ohjelma.
8. Sulje vesihana, kun ohjelma on päättynyt.

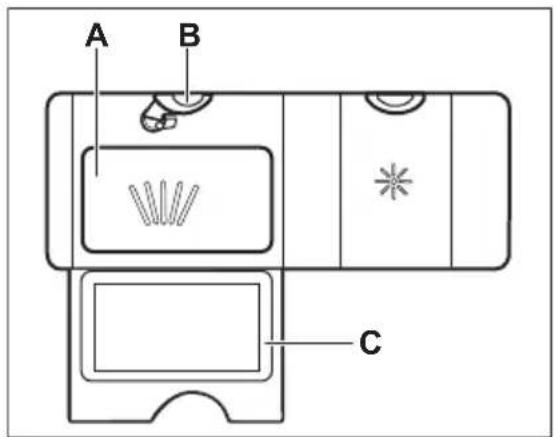

9.1 Pesuaineen käyttö

A B C

1. Paina vapautinpainiketta (B) kannen (C) avaamiseksi.

2. Lisää pesuaine (geeli, jauhe tai tabletit) lokeroon (A).

3. Jos ohjelma sisältää esipesun, laita pieni määrä pesuainetta laitteen luukun sisäpuolelle.
4. Sulje kansi. Varmista, että vapautuspainike lukittuu paikoilleen.

Pesuaineen annostelutietoja löytyy valmistajan ohjeina tuotteen pakkaukseen painettuina. Tavallisesti 20–25 ml geelimäistä pesuainetta riittää normaalilikaisen pesuerän pesemiseen.

Älä lisää lokeroon (A) enempää kuin 30 ml geelimäistä pesuainetta.

9.2 Ohjelman valitseminen ja käynnistäminen MY TIME-valintapalkilla

1. Liu'uta sormea MY TIME-valintapalkissa sopivan ohjelman valitsemiseksi.

• Valitun ohjelman merkkivalo palaa.

• ECOMETER ilmoittaa energian- ja vedenkulutustason.
- Ohjelman kesto näkyy näytössä.

1. Kytke haluamasi EXTRAS-toiminnot päälle.

2. Sulje laitteen luukku ohjelman käynnistämiseksi.

9.3 Ohjelman valitseminen ja käynnistäminen Esihuuhtelu

1. Valitse Esihuhtelu painamalla painiketta Kolmen sekunnin ajan.

• Painikkeen merkkivalo palaa.
• ECOMETER on pois päältä.
- Ohjelman kesto näkyy näytössä.

1. Sulje laitteen luukku ohjelman käynnistämiseksi.

9.4 Käynnistäminen: EXTRAS

1. Valitse ohjelma MY TIME -valintapalkilla.
2. Paina haluamasi lisätoiminnon painiketta.

• Painikkeen valo palaa.

- Ohjelman päivitetty kesto näkyy näytössä.

- ECOMETER ilmoittaa päivitetyn energian- ja vedenkulutustason.

i

Lisätoiminnot on oletusarvoisesti kytkettävä päälle aina ennen ohjelman käynnistämistä.

i

Lisätoimintoa ei voi ottaa käyttöön tai poistaa käytöstä ohjelman ollessa käynnissä.

i

Kaikki ohjelmat eivät ole keskenään yhteensopivia.

i

Lisätoimintojen aktivointi lisää usein veden- ja energiankulutusta sekä pidentää ohjelman kestoa.

9.5 AUTO Sense -ohjelman käynnistäminen

1. Paina AUTO . Sense

• Painikkeen valo palaa.
- Ohjelman pisin kesto näkyy näytössä.

1. Käynnistä ohjelma sulkemalla laitteen luukku.

Laite tunnistaa astioiden tyypin ja säätää sopivan pesuohjelman. Anturit toimivat ohjelman aikana useita kertoja ja alustava ohjelman kesto voi lyhentyä.

9.6 Ohjelman käynnistymisen ajastaminen

1. Valitse ohjelma.
2. Paina painiketta 🙏 toistuvasti, kunnes haluamasi viive (1–24 tuntia) näkyy näytössä.

Painikkeen merkkivalo palaa.

1. Sulje laitteen luukku viiveajan laskennan käynnistämiseksi.

Viiveaikaa tai ohjelmaa ei voi muuttaa ajanlaskennan ollessa käynnissä.

Kun asetettu aika on kulunut loppuun, ohjelma käynnistyy.

9.7 Ajastimen peruuttaminen ajanlaskennan ollessa käynnissä

Paina ja pidä alhaalla painiketta Ⓤ noin kolmen sekunnin ajan.

Laite siirtyy takaisin ohjelman valintaan.

i

Jos peruutat ajastimen, ohjelma tulee valita uudelleen.

9.8 Käynnissä olevan ohjelman peruuttaminen

Paina ja pidä alhaalla painiketta ⏰ noin kolmen sekunnin ajan.

Laite siirtyy takaisin ohjelman valintaan.

i

Varmista, että pesuainelokerossa on konetiskiainetta ennen uuden ohjelman käynnistämistä.

9.9 Luukun avaaminen laitteen ollessa toiminnassa

Jos luukku avataan ohjelman ollessa käynnissä, laite sammuu. Se voi vaikuttaa energiankulutukseen ja ohjelman kestoon. Kun suljet luukun, laite käynnistyy uudelleen keskeytyskohdasta.

i

Jos luukku avataan yli 30 sekunnin ajaksi kuivausvaiheen aikana, käynnissä oleva ohjelma päättyy. Tämä ei koske niitä tilanteita, jolloin AirDry-toiminto on avannut luukun.

9.10 Auto Off-toiminto

Tämä toiminto säästää energiaa kytkemällä laitteen pois päältä, kun sitä ei käytetä.

Toiminto kytkeytyy automaattisesti päälle:

• Kun ohjelma on päättynyt.
• 5 minuutin kuluttua, jos ohjelmaa ei käynnistetty.

9.11 Ohjelman päättyminen

Kun ohjelma on päättynyt, näytössä näkyy 0:00.

Auto Off -toiminto kytkee laitteen automaattisesti pois päältä.

Kaikki muut painikkeet ovat pois päältä paitsi Päällä/Pois päältä -painike.

Noudata seuraavia neuvoja optimaalisten puhdistus- ja kuivaustuloksien varmistamiseksi päivittäisessä käytössä ja ympäristön suojelemiseksi.

• Kun astianpesukoneen ohjekirjan ohjeita noudatetaan, vettä ja energiaa kuluu yleensä vähemmän kuin pestäessä astioita käsin.
• Täytä astianpesukone täyteen veden ja energian säästämiseksi. Järjestä astiat koreihin käyttöohjeen mukaisesti ja vältä korien täyttämistä liian täyteen parhaan pesutuloksen saavuttamiseksi.
• Älä esihuuhtele astioita käsin. Se lisää veden ja energian kulutusta. Valitse tarvittaessa ohjelma, jossa on esipesuvaihe.
• Poista suurimmat ruokajäämät astioista ja tyhjennä kupit sekä lasit ennen niiden asettamista laitteeseen.
• Liota ja hankaa kevyesti keittoastioita, joissa on kiinni palaneita ruokajäämiä, ennen niiden pesemistä laitteessa.

• Varmista, että koreissa olevat astiat eivät kosketa tai peitä toisiaan. Täten varmistat tasaisen veden jakautumisen astioihin hyvän pesutuloksen saavuttamiseksi.

• Voit käyttää konetiskiainetta, huuhtelukirkastetta ja suolaa erikseen tai yhdistelmäpesuainetabletteja (esim. "All in 1"). Noudata pakkauksen ohjeita.

• Valitse ohjelma pestävien astioiden ja likaisuustason perusteella. ECO tarjoaa tehokkaimman veden- ja energiankulutuksen.
• Kalkkikerrostumien ehkäiseminen laitteen sisällä:
  – Täytä suolasäiliö aina tarvittaessa.
  – Käytä suositeltua määrää pesuainetta ja huuhtelukirkastetta.
  – Varmista, että vedenpehmentimen nykyinen taso vastaa vesijohtoverkon veden kovuutta.
  – Noudata luvun "Hoito ja puhdistus" ohjeita.

10.2 Suolan, huuhtelukirkasteen ja konetiskiaineen käyttö

• Käytä ainoastaan astianpesukoneeseen tarkoitettua suolaa, huuhtelukirkastetta ja konetiskiainetta. Muut tuotteet voivat vahingoittaa laitetta.
• Jos alueen veden kovuus on kovaa tai erittäin kovaa, suosittelemme käyttämään peruskonetiskiainetta (jauhe, geeli, tabletit ilman lisääineita), huuhtelukirkastetta ja

suolaa erikseen optimaalisen puhdistus- ja kuivaustuloksen saavuttamiseksi.

• Pesuainetabletit eivät liukene täysin lyhyissä ohjelmissa. Jotta astioihin ei jäisi pesuainejäämiä, suosittelemme pitkien ohjelmien käyttöä tablettien kanssa.
• Käytä aina oikeaa määrää pesuainetta. Riittämätön pesuainemäärä voi aiheuttaa heikon pesutuloksen sekä kovan veden muodostamia kalvoja tai tahroja astioihin. Jos pesuainetta on liikaa ja vesi pehmeää, astioihin jää pesuainejäämiä. Säädä pesuainemäärä veden kovuuden mukaan. Lue konetiskiaineen pakkauksen ohjeet.
• Käytä aina oikeaa määrää huuhtelukirkastetta. Riittämätön määrä huuhtelukirkastetta heikentää kuivaustulosta. Jos huuhtelukirkastetta on liikaa, astioihin muodostuu sinertävä pinta.
• Varmista, että vedenpehmentimen taso on oikea. Jos taso on liian korkea, veden suurempi suolamäärä voi aiheuttaa ruokailuvälineiden ruostumisen.

10.3 Yhdistelmäpesuainetablettien käytön lopettaminen

Toimi seuraavasti ennen kuin aloitat käyttämään erikseen pesuainetta, suolaa ja huuhtelukirkastetta:

1. Aseta vedenpehmentimen korkein taso.
2. Varmista, että suolasäiliö ja huuhtelukirkastelokero on täytetty täyteen.
3. Käynnistä Quick-ohjelma. Älä lisää pesuainetta tai aseta astioita koreihin.
4. Kun ohjelma on suoritettu loppuun, säädä vedenpehmennin alueesi veden kovuuden mukaan.
5. Säädä huuhtelukirkasteen määrä.

10.4 Ennen ohjelman käynnistämistä

Ennen valitsemasi ohjelman käynnistämistä, varmista seuraavat asiat:

- suodattimet ovat puhtaat ja oikein asennetut

• suolalokeron korkki on tiukasti paikallaan
• suihkuvarret eivät ole tukossa
• suolaa ja huuhtelukirkastetta on riittävästi suolaa (ellet käytä yhdistelmätabletteja)
• astiat on asetettu oikein koreihin
• ohjelma sopii astioiden tyypille ja likaisuusasteelle
• oikea määrä pesuainetta on käytössä

10.5 Korien täyttäminen

• Käytä aina korien koko tilavuus.
• Käytä laitetta ainoastaan konepesua kestävien astioiden ja ruokailuvälineiden pesemiseen.
• Älä pese seuraavia materiaaleja astianpesukoneessa: puuta, sarvimateriaalia, tinaa, kuparia, alumiinia, herkästi rikkoutuvaa koristeltua posliinia ja suojaamaton hiiliterästä. Ne voivat rikkoutua, vääntyä, värjäytyä, syöpyä tai ruostua.
• Älä pese laitteessa esineitä, jotka imevät vettä (sienet, erilaiset kankaat).
• Aseta ontot esineet (kupit, lasit, padat yms.) alassuin.
• Varmista, etteivät lasiastiat kosketa toisiaan.
• Aseta kevyet tai muoviset esineet yläkoriin. Tarkista, että astiat eivät pääse liikkumaan.
• Aseta aterimet ja pienet esineet ruokailuvälinekoteloon.
• Varmista ennen ohjelman käynnistämistä, että astianpesukoneen suihkuvarret pyörivät esteettä.

10.6 Korien tyhjentäminen

1. Anna astioiden jäähtyä, ennen kuin tyhjennät ne koneesta. Kuumat astiat särkyvät helposti.
2. Tyhjennä ensin alakori ja vasta sen jälkeen yläkori.

i

Koneen sisäpinnoille voi jäädä vettä ohjelman päätyttyä.

11. HOITO JA PUHDISTUS

VAROITUS!

Kytke laite pois päältä ja irrota pistoke pistorasiasta ennen minkään muun ylläpitotoimen aloittamista kuin Machine Care -ohjelman suorittamista.

Likaiset suodattimet ja tukkiutuneet suihkuvarret heikentävät pesutuloksia. Tarkista nämä osat säännöllisesti ja puhdista ne tarvittaessa.

11.1 Machine Care

Machine Care on laitteen sisäosan optimaaliseen puhdistukseen tarkoitettu ohjelma. Se poistaa kalkki- ja rasvakertymät.

Kun laite tunnistaa puhdistustarpeen, merkkivalo palaa. Käynnistä Machine Care-ohjelma laitteen sisäosan puhdistamiseksi.

Machine Care -ohjelman käynnistäminen

Ennen kuin käynnistät -ohjelman, puhdista sihdit ja suihkuvarret.

1. Käytä erityisesti astianpesukoneisiin tarkoitettua kalkinpoistoainetta tai puhdistusainetta. Noudata pakkauksen ohjeita. Älä laita astioita koreihin.

2. Paina ja pidä painettuina samanaikaisesti painikkeita ja noinkolmen sekunnin ajan.

Merkkivalot ja vikkuvat. Ohjelman kesto näkyy näytössä.

1. Sulje laitteen luukku ohjelman käynnistämiseksi.

Kun ohjelma on päättynyt, Merkkivalo on sammuneena.

11.2 Sisäpuolen puhdistus

- Puhdista laitteen sisäosa kostealla pehmeällä liinalla.

• Älä käytä hankausainetta, hankaavia pesulappuja, teräviä välineitä, voimakkaita kemikaaleja, teräsharjaa tai liuottimia.
  • Pyyhi luukku puhtaaksi, myös kumitiivisteet, kerran viikossa.
• Käytä erityistä astianpesukoneiden puhdistusainetta vähintään kerran kahdessa kuukaudessa laitteen parhaan suorituskyvyn säilyttämiseksi. Noudata huolellisesti tuotepakkaukseen merkittyjä ohjeita.
• Käynnistä Machine Care -ohjelma parhaan pesutuloksen saavuttamiseksi.

11.3 Vieraiden esineiden poistaminen

Tarkista sihdit ja allas aina astianpesukoneen käytön jälkeen. Vieraat esineet (esim. lasi- ja muovipalaset, luut tai hammastikut jne.) heikentävät puhdistustehoa ja ne voivat vaurioittaa tyhjennyspumppua.

HUOMIO!

Jos esineiden poistaminen ei onnistu, ota yhteyttä valtuutettuun huoltopalveluun.

1. Irrota sihtijärjestelmä tämän luvun ohjeita noudattamalla.
2. Poista vieraat esineet käsin.
3. Asenna sihdit takaisin tämän luvun ohjeita noudattamalla.

11.4 Ulkopintojen puhdistaminen

- Puhdista laite kostealla pehmeällä liinalla.

- Käytä vain mietoja puhdistusaineita.

- Älä käytä hankausainetta, hankaavia pesulappuja tai liuottimia.

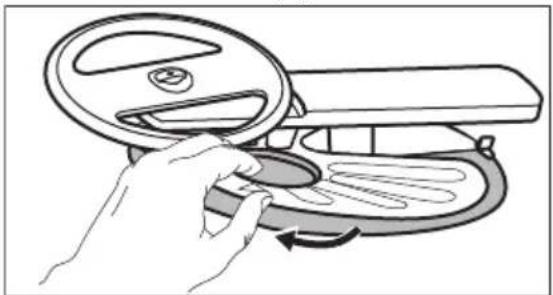

11.5 Sihtien puhdistaminen

Sihtijärjestelmä koostuu 3 osasta.

C B A

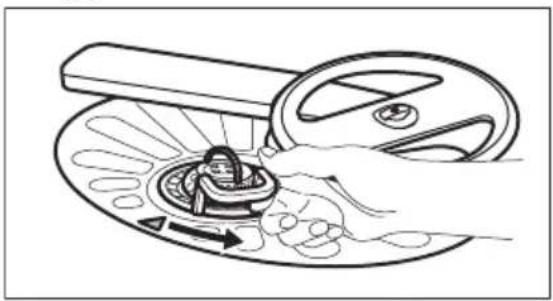

1. Kierrä sihtiä (B) vastapäivään ja poista se.

1. Poista sihti (C) sihdistä (B).

2. Irrota tasosihti (A).

1. Varmista, ettei asennusaukon reunassa tai sen ympärillä ole ruokajäämiä tai epäpuhtauksia.

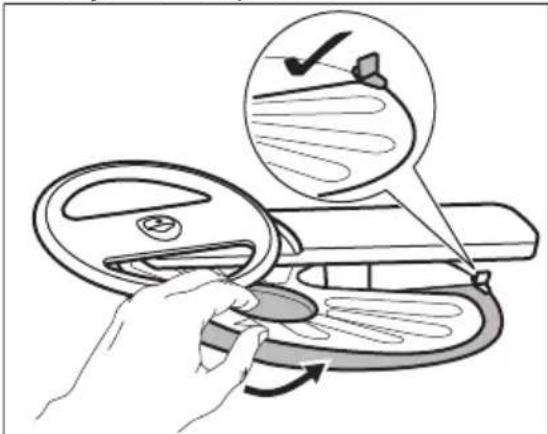

2. Asenna tasosihti (A) takaisin paikoilleen. Varmista, että se on oikein paikoillaan 2 ohjaimen alapuolella.

1. Kokoa sihdit (B) ja (C).

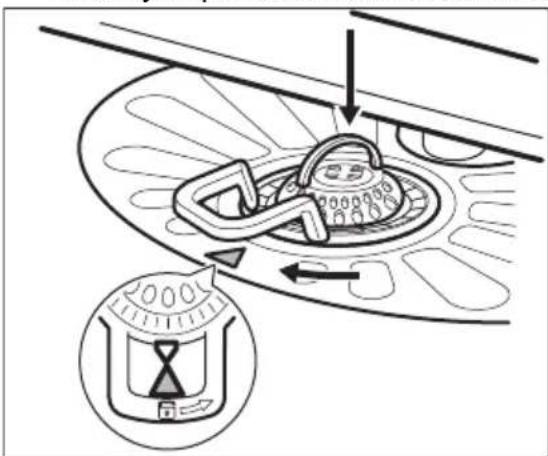

2. Asenna sihti (B) tasosihtiin (A). Käännä sitä myötäpäivään, kunnes se lukittuu.

Sihtien virheellinen asento voi aiheuttaa heikkoja pesutuloksia ja vaurioittaa laitetta.

11.6 Alasuihkuvarren puhdistus

Suosittelemme puhdistamaan alasuihkuvarren säännöllisesti reikien likatukoksien välttämiseksi.

Tukkiutuneet reiät voivat aiheuttaa heikkoja pesutuloksia.

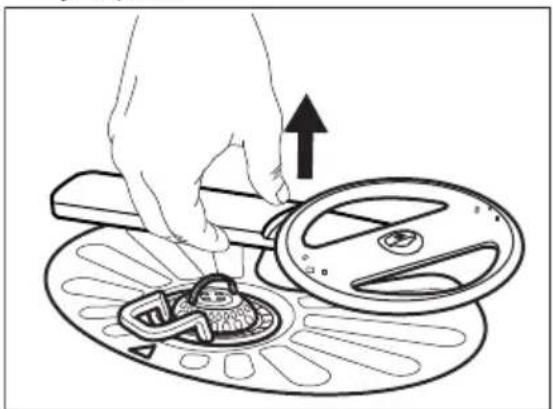

1. Irrota alasuihkuvarsi vetämällä sitä ylöspäin.

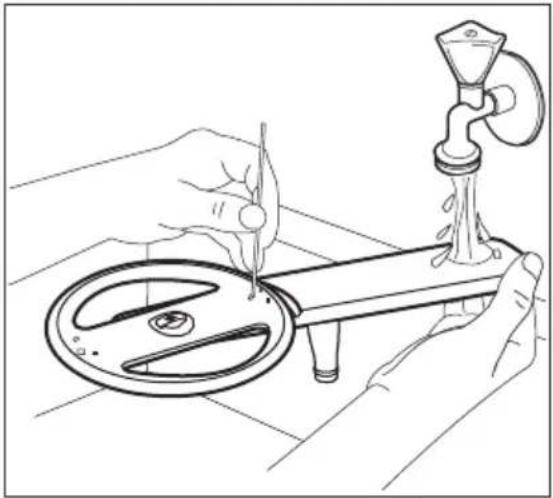

1. Pese suihkuvarsi juoksevan veden alla. Poista likahiukkaset rei'istä ohutkärkisellä välineellä (esim. hammastikku).

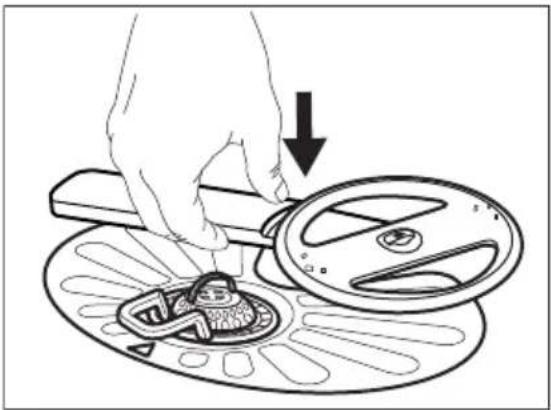

1. Asenna suihkuvarsi takaisin painamalla sitä alaspäin.

11.7 Yläsuihkuvarren puhdistus

Älä poista ylempää suihkuvartta. Jos suihkuvarren aukot ovat tukossa, poista jäljellä olevat likakokkareet ohuella terävällä esineellä, esim. hammastikulla.

11.8 Katon suihkuvarren puhdistaminen

Suosittelemme puhdistamaan katon suihkuvarren säännöllisesti reikien tukoksien välttämiseksi. Tukkiutuneet reiät voivat aiheuttaa heikkoja pesutuloksia.

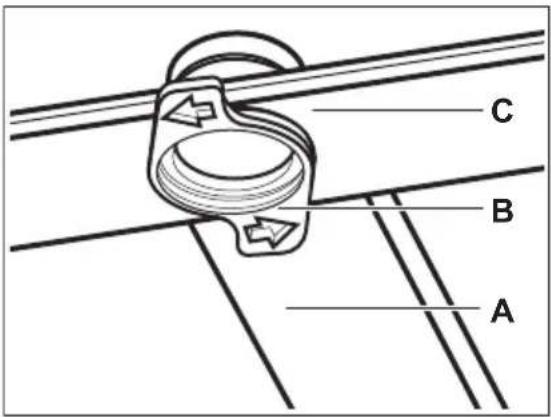

Katon suihkuvarsi sijaitsee laitteen yläosassa. Suihkuvarsi (C) on asennettu syöttöputkeen (A) kiinnittimellä (B).

C B A

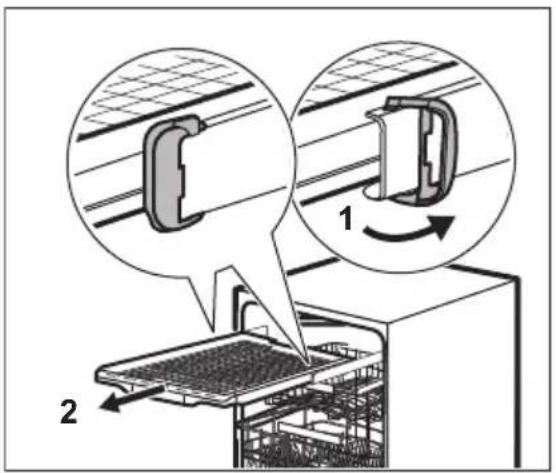

1. Irrota ruokailuvälinekotelon liukukiskojen sivuilla olevat pysäyttimet ja vedä kotelo ulos.

1. Siirrä yläkori alimmalle tasolle, jotta saavuttaisit suihkuvarren helpommin.
2. Irrota suihkuvarsi (C) syöttöputkesta (A) kiertämällä kiinnitintä (B) vastapäivään ja vetämällä suihkuvartta alaspäin.

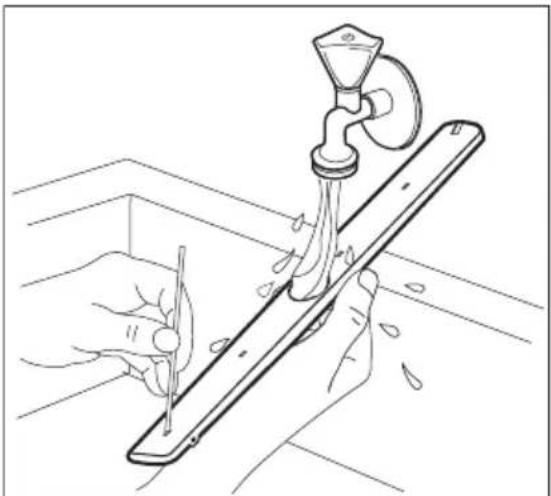

3. Pese suihkuvarsi juoksevan veden alla. Poista likahiukkaset rei'istä ohutkärkisellä välineellä (esim. hammastikku). Pese epäpuhtaudet sisäosasta huuhtelemalla reiät vedellä.

1. Asenna suihkuvarsi (C) takaisin paikoilleen asettamalla kiinnitin (B) suihkuvarteen ja kiinnittämällä se syöttöputkeen (A) myötäpäivään kiertämällä. Varmista, että kiinnitin lukittuu paikoilleen.
2. Asenna ruokailuvälinekotelo liukukiskoihin ja kiinnitä pysäyttimet.

12. VIANMÄÄRITYS

VAROITUS!

Laitteen virheellinen korjaus voi vaarantaa käyttäjän turvallisuuden. Korjaustoimenpiteitä saa suorittaa vain asiantunteva henkilöstö.

Suurin osa mahdollisista ongelmista voidaan ratkaista ottamatta yhteyttä valtuutettuun huoltoliikkeeseen.

Katso lisätietoa mahdollisista ongelmista alla olevasta taulukosta.

Joidenkin ongelmien ilmetessä näytölle ilmestyy hälytyskoodi.

Ongelma- ja hälytyskoodi Mahdollinen syy ja ratkaisu

Laitetta ei saa käyntiin.	• Varmista, että pistoke on kiinnitetty pistorasiaan.• Varmista, ettei sulakerasiassa ole vaurioitunuatt sulaketta.
Ohjelma ei käynnisty.	• Varmista, että laitteen luukku on suljettu.• Jos ajastettu käynnistyminen on asetettu, peruuta ajastus tai odota, kunnes ajanlaskenta on kulunut umpeen.• Laite lataa vedenpehmentimessä olevan hartsin. Tämä kestää noin 5 minuuttia.
Ongelma- ja hälytyskoodi Mahdollinen syy ja ratkaisu
Laite ei täyty vedellä.Näytössä näkyy i10 tai i11.	• Varmista, että vesihana on auki.• Varmista, että vedensyöttöpaine on riittävä. Tämän tiedon saat paikalli-selta vesilaitokselta.• Varmista, ettei vesihana ole tukossa.• Varmista, ettei veden poistoletkun suodatin ole tukossa.• Varmista, ettei veden tuloletkussa ole vääntymiä, vaurioita tai taittumia.
Laite ei tyhjennä vettä.Näytössä näkyy i20.	• Varmista, ettei pesualtaan hana ole tukossa.• Tarkista, ettei sisäinen suodatusjärjestelmä ole tukossa.• Varmista, ettei veden tuloletkussa ole vääntymiä tai taittumia.
Tulvasuojaus on päällä.Näytössä näkyy i30.	• Sulje vesihana.• Varmista, että laite on oikein asennettu.• Varmista, että korit on täytetty käyttöohjeen mukaisesti.
Vedenpinnan korkeuden tunnistin epäkunnossa.Näytössä näkyy i41 - i44.	• Varmista, että suodattimet ovat puhtaita.• Kytke laite päälle ja pois päältä.
Pesupumpun tai tyhjennyspumpun toimintahäiriö.Näytössä näkyy i51 - i59 tai i5A - i5F.	• Kytke laite päälle ja pois päältä.
Laitteen sisällä olevan veden lämpötila on liian korkea tai lämpötilan tunnistin on viallinen.Näytössä näkyy i61 tai i69.	• Varmista, että tuloveden lämpötila ei ole korkeampi kuin 60 °C.• Kytke laite päälle ja pois päältä.
Laitteen tekninen häiriö.Näytössä näkyy iC0 tai iC3.	• Kytke laite päälle ja pois päältä.
Vedenpinnan korkeus liian suuri.Näytössä näkyy iF1.	• Kytke laite päälle ja pois päältä.• Varmista, että suodattimet ovat puhtaita.• Varmista, että poistoletku on asennettu oikealle korkeudelle lattiaan nähden. Lue asennusohje.
Laite pysähtyy ja käynnistyy useita kertoja käytön aikana.	• Tämä on normaalia. Näin taataan optimaaliset puhdistustulokset ja energiansäästö.
Ohjelma kestää liian pitkään.	• Jos viiveellä tapahtuva käynnistys on asetettu, peruuta asetus tai odota, kunnes ajanlaskenta on kulunut umpeen.• Lisätoimintojen käynnistäminen voi pidentää ohjelman kestoa.
Näytöllä näkyvä ohjelman kesto poikkeaa kulutusarvotaulukon kes-tosta.	• Vedenpaine ja lämpötila, virransyötön vaihtelut, lisätoiminnot sekä astioiden määrä ja lian määrä voivat aiheuttaa muutoksia ohjelman kestos-sa.
Jäljellä oleva aika kasvaa näytössä ja säätyy lähes ohjelman keston loppuun.	• Tämä ei ole laitevika. Laite toimii oikein.
Laitteen luukussa on pieni vuoto.	• Laitetta ei ole asennettu vaakatasoon. Löysää tai kiristä säädettäviä jal-koja (jos mahdollista).• Laitteen luukkua ei ole keskitetty altaaseen. Säädä takimmaista jalkaa (jos mahdollista).
Laitteen luukun sulkeminen on vai-keaa.	• Laitetta ei ole asennettu vaakatasoon. Löysää tai kiristä säädettäviä jal-koja (jos mahdollista).• Astioiden osia on työntynyt ulos koreista.
Laitteen luukku avautuu pesuohjel-man aikana.	• AirDry -toiminto on käynnistynyt. Voit kytkeä toiminnon pois päältä.Katso luku "Perusasetukset".
Laitteen sisältä kuuluu kolinaa tai is-kuääniä.	• Astioita ei ole sijoitettu oikein koreihin. Katso lisätietoa korin täyttöäkoskevasta esitteestä.• Varmista, että suihkuvarret pääsevät kiertämään vapaasti.
Laitteen virrankatkaisin laukeaa.	• Ampeeriarvo on riittämätön syöttämään virtaa kaikkiin käytössä oleviin laitteisiin samanaikaisesti. Tarkista pistokkeen ampeeriarvo ja mittarin kapasiteetti tai kytke jokin käytössä olevista laitteista pois päältä.• Laitteen sisäisen sähköjärjestelmän vika. Ota yhteyttä valtuutettuun huoltoliikkeeseen.

Tarkastettuasi laitteen, kytke se pois päältä ja sen jälkeen kytke se takaisin päälle. Jos ongelma toistuu, ota yhteys valtuutettuun huoltoliikkeeseen.

Taulukossa mainitsemattomien hälytyskoodien suhteen on otettava yhteys valtuutettuun huoltoliikkeeseen.

VAROITUS!

Älä käytä laitetta ennen kuin ongelma on saatu täysin korjatuksi. Irrota laite verkosta ja älä kytke sitä uudelleen, ennen kuin voit olla varma, että se toimii oikein.

12.1 Tuotenumero (PNC)

Laitteen tuotenumero tulee ilmoittaa, kun otat yhteyttä valtuutettuun huoltopalveluun.

PNC on merkitty laitteen luukussa olevaan arvokilpeen. PNC voidaan tarkistaa myös käyttöpaneelista.

Varmista ennen PNC-numeron tarkistamista, että laite on ohjelman valintatilassa.

1. Paina ja pidä alhaalla samanaikaisesti painiketta ja noine3 sekunnin ajan.

Laitteen PNC näkyy näytössä.

1. Voit poistua PNC-näytöstä painamalla ja pitämällä alhaalla samanaikaisesti painiketta ja AUTO snoin 3 sekunnin ajan.

Laite siirtyy takaisin ohjelman valintaan.

12.2 Pesu- ja kuivaustulokset eivät ole tyydyttäviä

Ongelma Mahdollinen syy ja ratkaisu

Huono pesutulos.	Katso kohdasta "Päivittäinen käyttö", "Neuvoja ja vinkkejä" ja korin täyttöä koskevasta esitteestä.Käytä tehokkaampia pesuohjelmia.Valitse ExtraPower-lisätoiminto valitun ohjelman pesutuloksen parantamiseksi.Puhdista suihkuvarret ja sihti. Katso kohtaa "Hoito ja puhdistus".
Ongelma Mahdollinen syy ja ratkaisu
Huonot kuivaustulokset.	Astiat jätetty liian pitkäksi ajaksi suljetun laitteen sisälle. Valitse AirD-ry-toiminto luukun automaattisen avautumisen asettamiseksi ja kui-vaustuloksen parantamiseksi.Huuhtelukirkaste on loppunut tai sitä ei ole riittävästi. Täytä huuhtelu-kirkasteannostelija tai aseta korkeampi huuhtelukirkasteen taso.Syy voi olla huuhtelukirkasteen laadussa.Käytä huuhtelukirkastetta aina, myös monitoimitablettien yhteydessä.Muoviset esineet voi olla tarpeen kuivata pyyhkeellä.Ohjelmassa ei ole kuivausvaihetta. Katso kohta "Ohjelmien yleiskatsaus".
Laseissa ja muissa astioissa on val-keita juovia tai sinertävä pinta.	Huuhtelukirkasteen annostelu on liian runsas. Säädä huuhtelukirkas-tetaso alhaisemmaksi.Pesuainetta on liian paljon.
Laseissa ja muissa astioissa on tahro-ja ja kuivia vesipisaroita.	Huuhtelukirkastetta on annosteltu liian vähän. Säädä huuhtelukirkas-tetaso korkeammaksi.Syy voi olla huuhtelukirkasteen laadussa.
Laitteen sisäosa on märkä.	Kyse ei ole laiteviasta. Kostea ilma kondensoituu laitteen seiniiin.
Epätavallinen määrä vaahtoa pesun aikana.	Käytä ainoastaan astianpesukoneille tarkoitettuja pesuaineita.Käytä muun valmistajan pesuainetta.Älä esihuuhtele astioita juoksevan veden alla.
Ruokailuvälineissä on ruosteen merk-kejä.	Pesuvedessä on liikaa suolaa. Katso kohta "Vedenpehmennin".Hopeisia ja ruostumattomasta teräksestä valmistettuja ruokailuväli-neitä on sekoitettu. Älä aseta hopeisia ja ruostumattomasta teräkses-tä valmistettuja ruokailuvälineitä lähelle toisiaan.
Annostelijassa on pesuainejäämiä oh-jelman päättyessä.	Pesuainetabletti juuttui lokeroon, eikä vesi huuhdellut sitä kokonaan pois.Vesi ei huuhtele pesuainetta pois annostelijasta. Varmista, etteivät suihkuvarret ole juuttuneet kiinni tai tukossa.Varmista, etteivät korissa olevat astiat estä pesuaineen annostelijan avautumista.
Laitteessa on hajuja.	Katso "Sisätilan puhdistaminen".Käynnistä Machine Care-ohjelma käyttäen astianpesukoneelle tar-koitettua kalkinpoistoainetta.

Ongelma Mahdollinen syy ja ratkaisu

Kalkkijäämiä astioissa, altaassa ja luu-kun sisäosassa.

• Alhainen suolasäiliön taso, tarkista suolan merkkivalo.• Suolalokeron korkki on löystynyt.• Hanavesi on kovaa. Katso kohta "Vedenpehmennin".• Käytä suolaa ja aseta vedenpehmentimen regenerointi myös yhdistelmäpesuainetabletteja käyttäessä. Katso kohta "Vedenpehmen-nin".• Käynnistä Machine Care-ohjelma käyttäen astianpesukoneille tarkoi-tettua kalkinpoistoainetta.• Jos kalkkijäämiä esiintyy edelleen, puhdista late tarkoitukseen sovel-tuvalla pesuaineella.• Kokeile toista pesuainetta.• Ota yhteyttä pesuaineen valmistajaan.

Astiat ovat himmeitä, värjäytyneitä tai niissä on lohkeamia.

• Varmista, että laitteessa pestään ainoastaan konepesun kestäviä as-tioita.• Täytä ja tyhjennä kori varoen. Katso lisätietoa korin täyttöä koske-vasta lehtisestä.• Aseta helposti särkyvät astiat yläkoriin.• Kytke GlassCare-lisätoiminto päälle arkalaatuisten astioiden ja lasien hellävaraista käsittelyä varten.

Katso muita mahdollisia syitä osiosta "Ennen ensimmäistä käyttökertaa", "Päivittäinen käyttö", tai "Neuvoja ja vinkkejä".

1. TEKNISET TIEDOT

Mitat Leveys / korkeus / syvyys (mm) 596 / 818 - 898 / 550
Sähköliitäntä 1)	Jännite (V) 220 - 240
	Taajuus (Hz) 50
Vedenpaine Min. / maks. MPa (bar) 0.05 (0.5) / 1 (10)
Vedensyöttö	Kylmä vesi tai kuuma vesi 2)	min. 5 – maks. 60 °C
Tilavuus Astiastojen lukumäärä 14

1) Katso muut arvot arvokilvestä.
2) Jos vesi kuumennetaan vaihtoehtoisen, ympäristöystävällisemmän energian avulla (esim. aurinkopaneeleilla), käytä kuumaa vettä energiankulutuksen vähentämiseksi.

13.1 Linkki EU EPREL -tietokantaan

Laitteen mukana toimitetun energialuokkamerkinnän QR-koodi sisältää linkin verkkosivustolle, jossa tämä laite voidaan rekisteröidä EU EPREL -

tietokantaan. Säilytä energialuokkamerkintää yhdessä käyttöohjeen ja kaikkien muiden tämän laitteen mukana toimitettujen asiakirjojen kanssa.

Tuotteen suorituskykytietoja on mahdollista tarkastella EU EPREL -tietokannassa käyttämällä linkkiä https://eprel.ec.europa.eu sekä laitteen arvokilvessä olevaa mallin nimeä ja tuotenumeroa. Katso luku "Tuotteen kuvaus".

Lisätietoa energialuokasta on saatavilla osoitteesta www.theenergylabel.eu.

14. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä Merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
