KÄYTTÖOHJE LRR8436M ELECTROLUX

FI Käyttöohje | Keittotaso 62

Tervetuloa Electroluxiin! Kiitos, että olet valinnut tämän laitteen.

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

www.electrolux.com/support

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....62
2. TURVALLISUUSOHJEET 64
3. ASENNUS....66
4. TUOTEKUVAUS....68
5. PÄIVITTÄINEN KÄYTTÖ....69
6. VIHJEITÄ JA NEUVOJA....71
7. HOITO JA PUHDISTUS....72
8. VIANMÄÄRITYS....73
9. TEKNISET TIEDOT....74
10. ENERGIATEHOKKUUS....75
11. YMPÄRISTÖNSUOJELU....76

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

- 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, jotta he eivät ryhdy leikkimään laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.
• Jos laitteessa on lapsilukko, sitä on käytettävä.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.
• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia.
• VAROITUS: Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista, ja se voi aiheuttaa tulipalon.
• Savu on merkki ylikuumenemisesta. Alä koskaan käytä vettä ruoanvalmistuksen aiheuttaman tulipalon sammuttamiseen. Kytke laite pois päältä ja peitä liekit esim. sammutuspeitteellä tai kannella.
• VAROITUS: Laitteeseen ei saa liittää ulkoista kytkintä, kuten ajastinta, eikä sitä saa liittää virtapiiriin, jonka sähkölaitos säännöllisin väliajoin kytkee päälle/pois päältä.
• HUOMIO: Kypsennystoimintoa on valvottava Lyhyen jakson ruoan kypsymistä tulee valvoa jatkuvasti.

• VAROITUS: Tulipalon vaara: Älä säilytä esineitä keittotason pinnoilla.

• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa asettaa keittotason pinnalle, koska ne voivat kuumentua.

• Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.
• Laitteen puhdistuksessa ei saa käyttää höyrypesuria.
• Jos keraaminen/lasipinta on vaurioitunut, katkaise virta laitteesta ja irrota pistoke pistorasiasta. Jos laite on liitetty sähköverkkoon suoraan kytkentäkoteloa käyttäen, irrota sulake virran katkaisemiseksi laitteesta. Ota yhteyttä valtuutettuun huoltopalveluun kummassakin tapauksessa.
• Jos virtajohto vaurioituu, sen saa sähkövaaran välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.
• VAROITUS: Käytä ainoastaan kodinkoneen valmistajan suunnittelemia keittotason suojia, laitteen valmistajan käyttöohjeessa määritettyjä suojia tai keittotason mukana toimitettuja suojia. Virheellisten suojien käyttö voi aiheuttaa onnettomuuksia.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.

VAROITUS!

Henkilövahinkojen tai laitteen vaurioitumisen vaara.

• Poista kaikki pakkausmateriaalit.
  • Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja asennusohjeita.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.

• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.

• Tiivistä kaapin leikkauspinnat tiivistaineella estääksesi kosteuden aiheuttaman turpoamisen.

• Suojaa laitteen alaosa höyryltä ja kosteudelta.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.
• Jos laite on asennettu laatikoiden yläpuolelle, varmista, että laitteen alaosan ja ylälaatikon välinen tila on riittävä ilmankierron kannalta.
• Laitteen alaosa voi kuumentua. Varmista, että asennat laitteen alapuolelle vanerista, keittiön jäännösmateriaalista tai muusta syttymättömästä materiaalista valmistetun erotuslevyn, joka estää pääsyn laitteen alapuolelle.
• Erotuslevyn tulee peittää keittotason alla oleva alue kokonaan.

2.2 Sähkökytkentä

VAROITUS!

Tulipalon ja sähköiskun vaara.

• Kaikki sähköliitännät on teetettävä pätevällä sähköasentajalla.
  • Laite on maadoitettava,.
• Varmista ennen toimenpiteiden suorittamista, että laite on irrotettu sähköverkosta.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot tai pistokkeet (jos olemassa) voivat aiheuttaa liittimen ylikuumenemisen.
• Käytä oikeaa verkkovirtajohtoa.
• Älä päästä virtajohtoa sotkeutumaan.
• Tarkista, että iskusuojaus on asennettu.
• Käytä johdossa vedonpoistajaa.
• Varmista, ettei virtajohto tai pistoke (jos sellainen on) kosketa kuumaan laitteeseen tai kuumiin keittoastioihin, kun liität laitteen pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke (jos sellainen on) tai virtajohto vaurioidu. Ota yhteyttä valtuutettuun huoltoliikkeeseemme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.

2.3 Valitse

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Poista kaikki mahdolliset pakkausmateriaalit, merkit ja suojakalvot ennen ensimmäistä käyttökertaa.
• Varmista, että tuuletusaukoissa ei ole tukoksia.
• Laitetta ei saa jättää päälle valvomatta.
• Kytke keittoalue aina "off"-asentoon kunkin käyttökerran jälkeen.
• Älä laita ruokailuvälineitä tai kattiloiden kansia keittoalueille. Ne saattavat kuumentua.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.
• Älä käytä laitetta työtasona tai tavaroiden säilytystasona.
• Jos laitteen pinnassa on säröjä, irrota laite välittömästi virtualähteestä. Näin ehkäistään sähköiskuja.
• Kun laitat ruokaa kuumaan öljyyn, se voi roiskua.
• Älä käytä alumiinifoliota tai muita materiaaleja keittotason ja keittoastian välissä, ellei tämän laitteen valmistaja ole toisin ohjeistanut.
• Käytä vain valmistajan tälle laitteelle suosittelemia varusteita.

VAROITUS!

Tulipalon ja räjähdyksen vaara.

• Kuumentuneesta rasvasta voi syntyä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen aikana.
• Kuumat höyryt voivat aikaansaada syttymisen.
• Käytetty öljy, joka voi sisältää ruokajäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytetty öljy.
• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.

VAROITUS!

Laitteen vaurioitumisen vaara.

• Älä aseta kuumia keittoastioita käyttöpaneelin päälle.
• Älä aseta kuumaa keittoastian kantta keittotason lasipinnalle.
• Älä anna keittoastian kiehua kuiviin.
• Varo, etteivät esineet ja keittoastiat pääse putoamaan laitteen päälle. Laitteen pinta voi vaurioitua.
• Älä käynnistä keittoalueita tyhjillä keittoastioilla tai ilman, että keittoalueella on keittoastia.
• Valuraudasta tai alumiinista valmistetut keittoastiat tai keittoastiat, joiden pohjassa on vaurioita, voivat aiheuttaa naarmuja lasiin tai lasikeramiikkaan. Näitä astioita on kohotettava, kun niitä halutaan siirtää eri kohtaan keittotasolla.

2.4 Hoito ja puhdistus

• Puhdista laite säännöllisesti, jotta pintamateriaali pysyisi hyväkuntoisena.
• Kytke virta pois laitteesta ja anna sen jäähtyä, ennen kuin aloitat puhdistuksen
• Älä käytä vesisuihketta ja höyryä laitteen puhdistamiseen.
• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan neutraaleja pesuaineita.

Älä käytä hankaavia tuotteita, hankaavia sieniä, liuotteita tai metalliesineitä, ellei toisin ohjeisteta.

2.5 Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun. Ainoastaan alkuperäisiä varaosia saa käyttää.
• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

2.6 Hävittäminen

VAROITUS!

Loukkaantumisen tai tukehtumisen vaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota pistoke pistorasiasta.
• Leikkaa virtajohto laitteen läheltä ja hävitä se.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Ennen asentamista

Kirjoita alla olevat tiedot ylös arvokilvestä ennen keittotason asentamista. Arvokilpi sijaitsee keittotason pohjassa.

Sarjanumero ....

3.2 Kalusteeseen sijoitettavat keittotasot

Kalusteeseen sijoitettavia keittotasoja saa käyttää vasta, kun ne on asennettu sopiviin, määräystenmukaisiin kalusteisiin ja työtasoihin.

3.3 Virtajohto

• Keittotason tehonsyöttö on järjestetty virtajohdolla
• Käytä vaurioituneen virtajohdon vaihtamiseksi virtajohtotyyppiä: H05V2V2-F joka kestää yli 90 °C lämpötilaa. Ota yhteyttä valtuutettuun huoltoliikkeeseen. Virtajohdon saa vaihtaa vain sähköasentaja.

3.4 Kokaminen

Jos keittotaso asennetaan liesituulettimen alapuolelle, katso laitteiden välinen vähimmäisetäisyys liesituulettimen asennusohjeista.

Etsi video-opastus "Electroluxin säteilevän keittotason asentaminen – Työtasoasennus" kirjoittamalla alla olevassa kuvassa ilmoitettu nimi kokonaisuudessaan.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

Jos käytössä on suojakotelo (lisävaruste), keittotason alapuolella oleva suojataso ei ole tarpeen. Suojakotelolisävarustetta ei välttämättä ole saatavissa kaikissa maissa. Ota yhteys asiakastukipalveluun.

Et voi käyttää suojakoteloa, jos asennat keittotason uunin yläpuolelle.

4. TUOTEKUVAUS

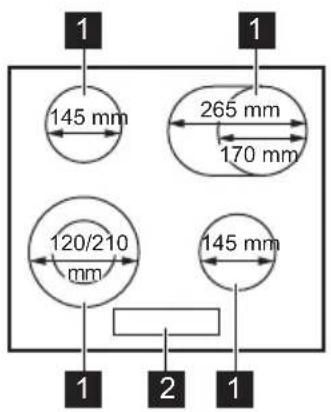

4.1 Keittoaluejärjestely

1 145 mm 265 mm 170 mm 120/210 mm 145 mm 1 2 1

1 Keittoalue
2 Käyttöpaneeli

4.2 Käyttöpaneelin painikkeet

1 5 6 - + 8 :88: 8 - + ① ⊕ ◎ - + 8 - ! + 8 - + 81

Laitetta käytetään kosketuspainikkeilla. Näytöt, merkkivalot ja äänimerkit ilmaisevat, mitkä toiminnot ovat käytössä.

	Kosketus-painike	Toiminto Kuvaus
1	➊	Päällä / Off Keittotason kytkeminen päälle ja pois päältä.
2	➌	Lukko / Lapsilukko Käyttöpaneelin lukitseminen/lukituksen poistaminen.
3	➎	- Ulomman lämpöalueen kytkeminen päälle ja pois pääl-tä.
4	- Tehotason näyttö Tehotason näyttäminen.
5	- Keittoalueiden ajastimen il-maisimet	Aika-asetusta koskevan keittoalueen osoittaminen.
6	- Ajastimen näyttö	Ajan osoittaminen minuutteina.
7	➎	- Ulomman lämpöalueen kytkeminen päälle ja pois pääl-tä.
8	➊	- Keittoalueen valitseminen.
9	+/-	- Ajan lisääminen tai vähentäminen.
10	+/-	- Tehotason säätäminen.

4.3 Tehotasojen näytöt

Näyttö Kuvaus
0	Keittoalue on kytketty pois toiminnasta.
1 - 9	Keittoalue on toiminnassa.
A	Automaattinen kuumentaminen on kytketty päälle.
E + numero	Toimintahäiriö.
H	Keittoalue on vielä kuuma (jälkilämpö).
L	Lukko / Lapsilukko on kytketty päälle.
-	Automaattinen virrankatkaisu on kytketty päälle.

5. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

5.1 Kytkeminen toimintaan ja pois toiminnasta

Keittotaso kytketään toimintaan ja pois toiminnasta koskettamalla painiketta ⏻ sekunnin ajan.

5.2 Automaattinen virrankatkaisu

Toiminto katkaisee virran automaattisesti keittotasosta seuraavissa tilanteissa:

• Kaikki keittoalueet on kytketty pois toiminnasta.
• Et aseta tehotasoa kytkettyäsi keittotason toimintaan.
• Käyttöpaneelin päälle on roiskunut jotakin tai sen päälle on asetettu jotakin (pannu,

liina, jne.) yli 10 sekunnin ajaksi. Keittotasosta kuuluu äänimerkki ja se kytkeytyy pois toiminnasta. Ota esine pois tai pyyhi käyttöpaneeli.

- Keittoaluetta ei kytketä pois toiminnasta eikä tehotasoa muuteta. Jonkin ajan kuluttua merkkivalo syttyy ja laite kytkeytyy pois toiminnasta.

Tehotason ja keittotason sammumisajan suhde:

Tehotaso Keittotason pois kyt-keytymisaika
u, 1 - 2	6 tuntia
3 - 4 5 tuntia
5 4 tuntia
6 - 9 1,5 tunti

5.3 Tehotaso

Tehotasoa nostetaan koskettamalla painiketta + Tehotasoa lasketaan

koskettamalla painiketta. Keittoalue kytketään pois toiminnasta koskettamalla samanaikaisesti painikkeita ja . —

5.4 Jälkilämmön merkkivalo

VAROITUS!

Jälkilämmön aiheuttama palovammojen vaara on olemassa niin kauan kuin merkkivalo on näkyvissä.

Merkkivalo syttyy, kun keittoalue on kuuma.

Merkkivalo voi myös ilmestyä:

• viereisille keittoalueille vaikka et olisi niitä käyttämässä,
• kun kuumia keittoastioita asetetaan kylmälle keittoalueelle,
• kun keittotaso on kytketty pois päältä, mutta keittoalue on edelleen kuuma.

Merkkivalo sammuu, kun keittoalue on jäähtynyt.

5.5 Ulompien lämpöalueiden kytkeminen päälle ja pois päältä

Voit säätää keittotasoa keittoastian mittojen mukaan.

Aseta keittoalueelle tehotaso. Valitse keittoalueen symboli: ◎. ◎

Ulomman lämpöalueen kytkeminen päälle: kosketa symbolia. Merkkivalo syttyy.

Ulomman lämpöalueen kytkeminen pois päältä: kosketa symbolia, kunnes merkkivalo sammu.

5.6 Automaattinen kuumentaminen

Jos tämä toiminto kytketään toimintaan, haluttu tehotaso voidaan saavuttaa nopeammin. Toiminto asettaa korkeimman tehotason joksikin aikaa, ja laskee tehotason sen jälkeen oikeaan asetukseen.

Toiminnon toimintaan kytkeminen edellyttää, että keittoalue on kylmä.

Kytke toiminto toimintaan

keittoalueeseen: kosketa painiketta + kunnes oikea tehotaso tulee näkyviin. Kolmen sekunnin kuluttua syttyy

Toiminnon kytkeminen pois toiminnasta: kosketa painiketta —.

5.7 Ajastin

- Ajanlaskuajastin

Voit käyttää tätä toimintoa yksittäisen ruoanlaittojakson keston asettamiseen.

Aseta ensin keittoalueen tehotaso ja sen jälkeen toiminto.

Keittoalueen asettaminen: kosketa painiketta toistuvasti, kunnes keittoalueen merkkivalo syttyy.

Toiminnon kytkeminen toimintaan tai ajan muuttaminen: kosketa ajastimen + tai - painiketta ja aseta aika (00 - 99 minuuttia). Kun keittoalueen merkkivalo alkaa vilkkumaan, ajan laskenta on käynnissä.

Jäljellä olevan ajan tarkistaminen: kosketa painiketta ⚠ haluamasi keittoalueen asettamiseksi. Keittoalueen merkkivalo vilkkuu. Jäljellä oleva aika näkyy näytössä.

Toiminnon kytkeminen pois toiminnasta:

kosketa painiketta Haluamasi keittoalueen asettamiseksi ja kosketa sitten Jäljellä oleva aika näkyy näytössä laskien arvoon 00. Keittoalueen merkkivalo sammuu.

Kun ajanlaskenta päättyy, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00. Keittoalue kytkeytyy pois toiminnasta.

Äänimerkin deaktivoiminen: kosketa painiketta 😊

- Hälytinajastin

Voit käyttää tätä toimintoa keittotason ollessa toiminnassa ja keittoalueiden ollessa pois toiminnasta. Tehotason näytössä näkyy

Toiminnon kytkeminen toimintaan: kosketa ajastimen painiketta ja sitten tal - painiketta ja aseta aika. Kun ajanlaskenta päättyy, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00.

Äänimerkin deaktivoiminen: kosketa painiketta ⏻.

Toiminnon kytkeminen pois toiminnasta:

kosketa painiketta ja sen jälkeen painiketta. Jäljellä oleva aika näkyy näytössä laskien arvoon 00.

Toiminnolla ei ole vaikutusta keittoalueiden toimintaan.

5.8 Lukko

Voit lukita käyttöpaneelin keittoalueiden toimiessa. Lukitseminen estää tehotason muuttamisen vahingossa.

Aseta ensin tehotaso.

Toiminnon kytkeminen toimintaan: kosketa painiketta 📋 syttyy neljän sekunnin ajaksi. Ajastin toimii edelleen.

Toiminnon kytkeminen pois toiminnasta: kosketa painiketta Edellinen tehotaso kytkeytyy päälle.

Kun sammutat keittotason, myös tämä toiminto sammuu.

5.9 Lapsilukko

Toiminto estää keittotason käyttämisen vahingossa.

Toiminnon kytkeminen toimintaan: kytke keittotaso toimintaan painikkeella ⏻Alä valitse tehotasoa. Kosketa painiketta 📣 neljän sekunnin ajan. 📣 syttyy. Kytke keittotaso pois toiminnasta painikkeella ⏻

Toiminnon kytkeminen pois toiminnasta: kytke keittotaso toimintaan painikkeella ① Älä valitse tehotasoa. Kosketa painiketta neljän sekunnin ajan. Syttyy. Kytke keittotaso pois toiminnasta painikkeella ①

Voit ohittaa toiminnon vain yhtä keittoaikaa koskien: kytke keittotaso toimintaan painikkeella ⓘ syttyy. Kosketa painiketta 📂 meljän sekunnin ajan. Aseta tehotaso 10 sekunnin kuluessa. Nyt voit käyttää keittotasoa. Kun kytket keittotason pois päältä painikkeella ⚫ toiminto on edelleen kytkettynä.

Lue turvallisuutta koskevat luvut.

6.1 Ruonlaittovälineet

• Keittoastian on oltava mahdollisimman paksu ja tasainen, jotta keittoalueet eivät kuumene liikaa ja toimivat mahdollisimman hyvin.
• Varmista, että keittoastioiden pohjat ovat puhtaat ja kuivat ennen niiden asettamista keittotasolle.

- Varo liu'uttamasta tai hieromasta keittoastiaa lasin reunoihin ja kulmiin, sillä lasipinta voi lohjeta tai vaurioittaa lasipintaa.

Emaloidusta teräksestä valmistetut tai alumiini- tai kuparipohjaiset keittoastiat voivat aiheuttaa värimuutoksia keraamiseen pintaan.

6.2 Yksinkertaistettu kypsennysopas

Taulukon tiedot ovat vain suuntaa antavia.

Tehoasetus Käytä -toimenpidettä seuraa-viin:		Aika (min)	Vinkkejä
- 1	Pidä kypsennetty ruoka lämpimänä. tarvittaes-sa		Aseta keittoastian päälle kansi.
1 - 2 Hollandaise-kastike; sulanut: voi, suk-laa, gelatiini.		5 - 25 Sekoita tasaisin väliajoin.
2 Kiinteytä: kuohkeat munakkaat, keitetyt kananmunat.		10 - 40 Kypsennä kansi päällä.
2 - 3 Riisin ja maitopohjaisten ruokien hau-duttaminen, valmiiden ruokien lämmit-täminen.		25 - 50 Lisää vähintään kaksinkertainen mää-rä nestettä riisin suhteen, sekoita mai-toruokia kypsennyksen puolivälissä.
3 - 4 Haudutetut vihannekset, kala, liha. 20 - 45 Lisää muutama ruokalusikallinen vet-tä. Tarkista veden määrä kypsennyk-sen aikana.
4 - 5 Höyrytetyt perunat ja muut vihannek-set.		20 - 60 Lisää keittoastian pohjalle 1–2 cm vet-tä. Tarkista veden taso kypsennyksen aikana. Pidä kansi keittoastian päällä.
4 - 5 Kypsennä suuria määriä ruokaa, pata-ruokia ja keittoja.		60 - 150 Enintään 3 l nesteitä ja ainekset.
6 - 7 Kevyt paistaminen: leike, vasikanliha cordon bleu, kotletit, nakit, rissolet, makkarat, maksa, rasvan ja jauhon se-koitus, kananmunat, pannukakut, mun-kit.		tarvittaes-sa	Käännä tarvittaessa.
7 - 8 Perusteellinen paistaminen, röstiperu-nat, sisäfileepihvit, pihvit.		5 - 15 Käännä tarvittaessa.
9 Keitetty vesi, keitetty pasta, paistettu liha (goulash, lihapata), uppopaistetut ranskalaiset.

7. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Yleistietoa

• Puhdista keittolevy jokaisen käytön jälkeen.

• Tarkista aina, että keittoastian pohja on puhdas.

• Pinnan naarmut tai tummat tahrat eivät vaikuta keittotason toimintaan.

• Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
• Käytä aina lasipintaisille keittotasoille suositeltua kaavinta. Käytä kaavinta ainoastaan lisätyökaluna lasin puhdistamiseen tavallisen puhdistuksen jälkeen.

VAROITUS!

Älä käytä veitsiä tai muita teräviä metallityökaluja lasipinnan puhdistamiseen.

7.2 Keittotason puhdistaminen

- Poista välittömästi: sulanut muovi, tuorekelmu, sokeri ja sokeripitoinen ruoka. Muutoin epäpuhtaudet voivat vahingoittaa keittotasoa. Varo palovammoja. Käytä keittotason erityistä kaavinta viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.

- Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla ja miedolla puhdistusaineella. Pyyhi keittotaso puhdistuksen jälkeen kuivaksi pehmeällä liinalla.

- Poista kirkkaat metalliset värimuutokset: käytä veden ja viinietikan liuosta ja puhdista lasipinta liinalla.

8. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

8.1 Käyttöhäiriöt...

Ongelma Mahdollinen syy Korjaustoimenpide
Keittotaso ei mene päälle eikä sitä voida käyttää.	Keittotasoa ei ole kytketty verkkovirtaan tai se on kytketty väärin.	Tarkista, onko keittotaso kytketty oikein verkkovirtaan.
Sulake on palanut. Varmista, että vian syy on sulakkees-		sa. Jos sulake palaa jatkuvasti, käänny sähköalan ammattilaisen puoleen.
Et asettanut tehotasoa 10 sekunninkuluessa.		Kytke keittotaso uudelleen toimintaan ja aseta tehotaso 10 sekunnin kulues-sa.
Olet koskettanut vähintään kahtakosketuspainiketta samanaikaisesti.		Kosketa vain yhtä kosketuspainiketta.
Käyttöpaneelissa on vettä tai rasva-tahroja.		Puhdista käyttöpaneeli.
Laitteesta kuuluu jatkuva piippaava äänimerkki.	Sähkökytkentä on väärä. Irrota keittotaso verkkovirrasta. Ota yhteyttä pätevään sähköasentajaan asennuksen tarkistamiseksi.
Äänimerkki kuuluu ja keittotasokytkeytyy pois päältä.Äänimerkki kuuluu keittotasonkytkeytyessä pois päältä.	Vähintään yhdelle kosketuspainik-keelle on asetettu jotain.	Poista kyseinen esine kosketuspainik-keilta.
Keittotaso kytkeytyy pois päältä. Jokin esine on asetettu kosketuspai-nikkeelle Ⓔ		Poista kyseinen esine kosketuspainik-keelta.
Jälkilämmön merkkivalo ei syty. Alue ei ole kuuma, koska sitä käytettiin vain vähän aikaa tai anturi on vioittunut.		Jos aluetta käytettiin riittävän pitkään sen kuumenemiseksi, ota yhteyttä valtuutettuun huoltoliikkeeseen.
Automaattinen kuumentaminen ei toimi.	Korkein tehotaso on asetettu. Korkeimman tehotason arvo on sama kuin toiminnon.
Taso on kuuma. Anna tason viilentyä riittävästi.
Olet valinnut tehotasoksi 0. Aloita asetuksesta 0 ja lisää kuumen-nusta.
Monialueella on tumma alue.	Monialueella esiintyvä tumma alue on normaali.
Hallintapaneeli on kuuma kosketettaessa.	Keittoastia on liian suuri tai se on asetettu liian lähelle hallintapaneelia.	Laita isokokoiset keittoastiat taka-alu-eille, jos mahdollista.
Lmenee päälle.	Lapsilukko tai Lukko on toiminnassa.	Katso kohta "Päivittäinen käyttö".
Eja jokin numero menevät päälle.	Keittotason toiminnassa on virhe. Sammuta keittotaso ja kytke se uudel-leen toimintaan 30 sekunnin kuluttua.Jos Syttyy uudelleen, kytke keitto-taso irti verkkovirrasta. Kytke keittota-so takaisin verkkovirtaan 30 sekunnin kuluttua. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoliikkeeseen.
E6menee päälle.	Virransyötön toinen vaihe puuttuu. Tarkista, onko keittotaso kytketty oi-kein verkkovirtaan. Irrota sulake, odota yhden minuutin ajan ja laita sulake ta-kaisin paikoilleen.

8.2 Jos ratkaisua ei löydy...

Jos et itse löydä ratkaisua, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun. Ilmoita laitteen arvokilpeen merkityt tiedot. Anna myös kolminumeroinen kirjainkoodi lasikeramiikalle (lasipinnan kulmassa) ja virheilmoitus. Varmista, että olet

käyttänyt keittotasoa oikealla tavalla. Muussa tapauksessa huoltoteknikon tai jälleenmyyjän suorittama huolto ei ole ilmaista takuuaikanakaan. Takuuaikaa ja valtuutettuja huoltokeskuksia koskevat tiedot on ilmoitettu takuukirjassa.

9. TEKNISET TIEDOT

9.1 Arvokilpi

Malli: LRR8436M PNC 949 599 348 00

Tyyppi: 60 HBD 47 AO 220 - 240 V / 400 V 2N, 50–60 Hz

Valmistettu: Saksassa

Sarjanro 7.0 kW

ELECTROLUX

9.2 Keittoaluemääritykset

Keittoalue Nimellisteho (suurin tehotaso) [W]	Keittoalueen halkaisija [mm]
Vasen edessä 750 / 2200 120 / 210
Vasen takana 1200 145
Oikea edessä 1200 145
Oikea takana 1500 / 2400 170 / 265

Käytä korkeintaan keittoalueen halkaisijan kokoista keittoastiaa optimaalisten tulosten saavuttamiseksi.

10. ENERGIATEHOKKUUS

10.1 Tuotetiedot

Mallin tunniste LRR8436M
Keittotason tyyppi Kalusteeseen asennettava		keittotaso
Keittovyöhykkeiden lukumäärä 4
Kuumennusteknologia Säteilevä lämmitin
Ympyränmuotoisten keittovyöhykkeiden halkaisija (Ø)	Vasen edessä	21.0 cm
	Vasen takana	14.5 cm
	Oikea edessä	14.5 cm
Ei-ympyränmuotoisen keittovyöhykkeen pituus (P) ja leveys (L)	Oikea takana P 26.5 cm	L 17.0 cm
Keittovyöhykekohtainen energiankulutus (EC electric cooking)	Vasen edessä	200.1 Wh/kg
	Vasen takana	188.0 Wh/kg
	Oikea edessä	188.0 Wh/kg
	Oikea takana	191.6 Wh/kg
Keittotason energiankulutus (EC electric hob) 191.9 Wh/kg

IEC / EN 60350-2 - Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet - Osa 2: Keittotasot - Suorituskyvyn mittaustavat.

10.2 Energiaa säästävä

Voit säästää energiaa päivittäisessä ruoanlaitossa noudattamalla alla olevia ohjeita.

• Kun kuumennat vettä, käytä vain tarvitsemasi määrä.

• Mikäli mahdollista, peitä keittoastia aina kannella.

• Aseta keittoastia keittoalueelle ennen keittoalueen kytkemistä toimintaan.

• Keittoastian pohjan halkaisijan tulee olla sama kuin keittoalueen halkaisija.
• Käytä pienempää keittoastiaa pienemmillä keittoalueilla.
• Aseta keittoastia suoraan keittoalueen keskelle.
• Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai pakastetun ruoan sulattamiseksi.

11. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä ⚫merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
