KÄYTTÖOHJE Isytech 38 Colged

LUKU 8 HÄVITTÄMINEN ....................................................................................................... 14 LUKU 9 YMPÄRISTÖ ............................................................................................................. 14 Laitteen valmistaja varaa itselleen tämän julkaisun oikeudet. Julkaisun kopioiminen ja levittäminen missään muodossa on kiellettyä ilman valmistajan kirjallista lupaa. Laitteen valmistaja varaa itselleen oikeuden tehdä ilman ennakkovaroitusta välttämättömiksi katsomiansa parannuksia. 442464 C4-2 CRP REV05 28-01-2021 U FIASTIANPESUKONEEN KÄYTTÖOHJE Sivu 2 /14

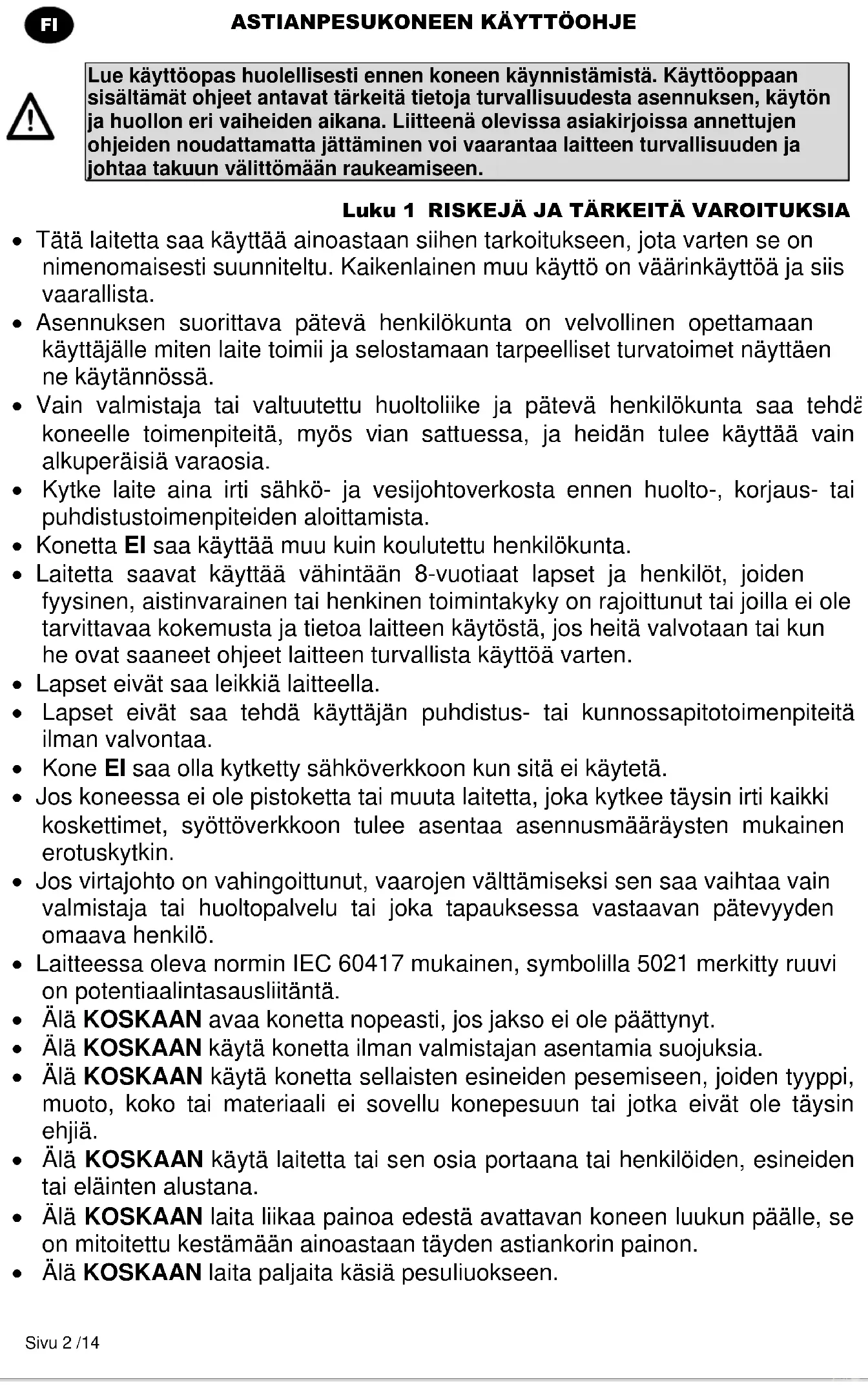

Lue käyttöopas huolellisesti ennen koneen käynnistämistä. Käyttöoppaan sisältämät ohjeet antavat tärkeitä tietoja turvallisuudesta asennuksen, käytön ja huollon eri vaiheiden aikana. Liitteenä olevissa asiakirjoissa annettujen ohjeiden noudattamatta jättäminen voi vaarantaa laitteen turvallisuuden ja johtaa takuun välittömään raukeamiseen. Luku 1 RISKEJÄ JA TÄRKEITÄ VAROITUKSIA Tätä laitetta saa käyttää ainoastaan siihen tarkoitukseen, jota varten se on nimenomaisesti suunniteltu. Kaikenlainen muu käyttö on väärinkäyttöä ja siis vaarallista. Asennuksen suorittava pätevä henkilökunta on velvollinen opettamaan käyttäjälle miten laite toimii ja selostamaan tarpeelliset turvatoimet näyttäen ne käytännössä. Vain valmistaja tai valtuutettu huoltoliike ja pätevä henkilökunta saa tehdä koneelle toimenpiteitä, myös vian sattuessa, ja heidän tulee käyttää vain alkuperäisiä varaosia. Kytke laite aina irti sähkö- ja vesijohtoverkosta ennen huolto-, korjaus- tai puhdistustoimenpiteiden aloittamista. Konetta EI saa käyttää muu kuin koulutettu henkilökunta. Laitetta saavat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joiden fyysinen, aistinvarainen tai henkinen toimintakyky on rajoittunut tai joilla ei ole tarvittavaa kokemusta ja tietoa laitteen käytöstä, jos heitä valvotaan tai kun he ovat saaneet ohjeet laitteen turvallista käyttöä varten. Lapset eivät saa leikkiä laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- tai kunnossapitotoimenpiteitä ilman valvontaa. Kone EI saa olla kytketty sähköverkkoon kun sitä ei käytetä. Jos koneessa ei ole pistoketta tai muuta laitetta, joka kytkee täysin irti kaikki koskettimet, syöttöverkkoon tulee asentaa asennusmääräysten mukainen erotuskytkin. Jos virtajohto on vahingoittunut, vaarojen välttämiseksi sen saa vaihtaa vain valmistaja tai huoltopalvelu tai joka tapauksessa vastaavan pätevyyden omaava henkilö. Laitteessa oleva normin IEC 60417 mukainen, symbolilla 5021 merkitty ruuvi on potentiaalintasausliitäntä. Älä KOSKAAN avaa konetta nopeasti, jos jakso ei ole päättynyt. Älä KOSKAAN käytä konetta ilman valmistajan asentamia suojuksia. Älä KOSKAAN käytä konetta sellaisten esineiden pesemiseen, joiden tyyppi, muoto, koko tai materiaali ei sovellu konepesuun tai jotka eivät ole täysin ehjiä. Älä KOSKAAN käytä laitetta tai sen osia portaana tai henkilöiden, esineiden tai eläinten alustana. Älä KOSKAAN laita liikaa painoa edestä avattavan koneen luukun päälle, se on mitoitettu kestämään ainoastaan täyden astiankorin painon. Älä KOSKAAN laita paljaita käsiä pesuliuokseen.ASTIANPESUKONEEN KÄYTTÖOHJE Sivu 3 /14

Älä KOSKAAN kaada konetta asennuksen jälkeen. Jos huomaat toimintahäiriön tai nestevuodon, kytke laite heti irti sähköverkosta ja sulje veden syöttö. Älä sijoita astianpesukonetta lähelle lämmönlähteitä, joiden lämpötila on yli 50 °C. Älä KOSKAAN jätä astianpesukonetta alttiiksi ilmastotekijöille (sade, aurinko jne.) Astianpesukonetta ei saa asentaa ulkotiloihin ilman sopivaa suojausta. Älä koskaan käynnistä ohjelmaa ilman ylivuotosuojaa altaassa, jos se kuuluu koneeseen. Älä koskaan vie koneen lähelle magneettisia esineitä. Älä käytä koneen yläosaa alustana. Asennusteknikon täytyy varmistaa maadoituksen toimivuus. Koekäytön jälkeen asennusteknikon täytyy antaa kirjallinen todistus oikeasta asennuksesta ja koekäytöstä kaikkien normien ja hyvän ammattikäytännön mukaisesti. ÄLÄ muuta koneen osien sijaintia tai peukaloi niitä. Tällaiset toimenpiteet voivat vaarantaa koneen turvallisuuden. Normin EN ISO 4871 mukainen äänenpainetaso o LpA Max = 55 dB Kpa = 2,5 dB työtason alle asennettavat mallit o LpA Max = 65 dB Kpa = 2,5 dB kupumallit o LpA Max = 76 dB Kpa = 1,5 dB patapesumallit Syöttöveden lämpötila enintään: 50 °C Syöttöveden paine enintään: 4 bar (400 kPa) Laite on tarkoitettu liitettäväksi vesijohtoverkkoon pysyvästi Laitetta ei saa puhdistaa vesisuihkulla tai höyryllä. Tyhjennyksen enimmäiskorkeus o Lattiatasolla, ylivuotomallit o Enimmäiskorkeus 1 m, tyhjennyspumppumallit

1.1 Normaalit käyttöolosuhteet

Ympäristön lämpötila: enintään 40 °C /vähintään 4 °C (keskimäärin 30 °C) Korkeus : enintään 2000 metriä Suhteellinen kosteus: enintään 30 % lämpötilassa 40 °C / enintään 90 % lämpötilassa 20 °CASTIANPESUKONEEN KÄYTTÖOHJE Sivu 4 /14

Luku 2 JOHDANTO Varoituksia: Säilytä kaikki asiakirjat laitteen läheisyydessä. Anna ne teknikoiden ja laitteen käyttäjien luettaviksi ja säilytä ne aina hyvässä kunnossa turvallisessa paikassa. Pidä esillä kopioita usein tapahtuvaa käyttöä varten Käyttäjän täytyy lukea tämä käyttöopas ja ymmärtää ja oppia siinä olevat tiedot ennen minkään toimenpiteen tekemistä koneelle. Laite on tarkoitettu ainoastaan ammattimaiseen yhteisön astioiden pesemiseen, sen asennus, käyttö ja huolto on aina annettava koulutetun henkilökunnan tehtäväksi ja näissä tehtävissä on noudatettava laitteen valmistajan ohjeita. Takuu: Valmistaja ei vastaa annettujen ohjeiden noudattamisen laiminlyömisestä tai koneen väärästä käytöstä omaisuudelle tai henkilöille aiheutuvista vahingoista eivätkä ne kuulu takuun piiriin Liitteenä olevissa asiakirjoissa annettujen ohjeiden noudattamatta jättäminen voi vaarantaa laitteen turvallisuuden ja saada takuun välittömästi raukeamaan Valtuuttamattomien teknikoiden tekemät asennukset ja korjaukset tai muiden kuin alkuperäisten varaosien käyttäminen saa takuun välittömästi raukeamaan. Varastointi: Kuljetus ja varastointi: -10 °C - 55 °C, huippu 70 °C (enintään 24 tuntia) Luku 3 ASENNUS Koneen virheettömän toiminnan kannalta on ratkaisevan tärkeää, että se on asennettu oikein. Joitain koneen asennuksen vaatimia tietoja löytyy arvokilvestä, joka on koneen oikealla sivulla ja joka näkyy myös tämän käyttöoppaan kannessa.

Asennuksen saa tehdä ainoastaan pätevä, valtuutettu teknikko.

3.1 Pakkauksen purkaminen

Tarkista, että pakkaus on ehjä. Jos havaitset vaurioita pakkauksessa, kirjaa ne lähetysluetteloon. Varmista pakkauksen purkamisen jälkeen, että laite on ehjä. Jos kone on vaurioitunut, ilmoita asiasta heti jälleenmyyjälle ja kuljetuksesta huolehtineelle yritykselle faksilla tai kirjatulla kirjeellä. Jos vauriot ovat luonteeltaan sellaisia, että ne voivat vaarantaa koneen turvallisuuden, älä asenna äläkä käytä konetta ennen kuin pätevä teknikko on korjannut sen.

Pakkauksen osia (muovipusseja, styroksia, nauloja jne. ...) ei saa jättää lasten tai kotieläinten ulottuville, koska ne voivat olla vaarallisia.

3.2 Paikalleen asettaminen

Varmista, että asennuspaikassa ei ole esineitä tai materiaaleja, joita koneesta käytön aikana mahdollisesti tuleva vesihöyry voi vahingoittaa, tai että tällaiset esineet tai materiaalit on asianmukaisesti suojattu. Ennen astianpesukoneen sijoittamista paikalleen valmistele tilaan järjestelmät sähkönsyöttöä, veden ottoa ja poistoa varten Jos yksiseinäinen kone asennetaan kalusteeseen, jätä ainakin 10 mm tilaa koneen seinien ja vierellä olevien pintojen väliin. Lattia tai asennuspohja täytyy mitoittaa ottaen huomioon astianpesukoneen kokonaispainon Vakauden takaamiseksi kone täytyy asentaa ja tasapainottaa neljän jalan avulla.ASTIANPESUKONEEN KÄYTTÖOHJE Sivu 5 /14

Tämä laite soveltuu vain kiinteään liitäntään, muunlaisista asennuksista täytyy sopia valmistajan kanssa ja niiden on oltava valmistajan hyväksymiä. Irrota pinnasta suojakalvo ennen astianpesukoneen käyttämistä.

Järjestelmässä täytyy olla moninapainen pääkatkaisin, joka katkaisee kaikki kontaktit, nollajohdin mukaan lukien, jonka avoimien kontaktien väli on vähintään 3 mm ja joka on lämpömagneettisesti laukeava tai liitetty sulakkeisiin, jotka on mitoitettu tai säädetty koneen arvokilvessä näkyvän tehon mukaisesti. Pääkatkaisimen täytyy olla sähkölinjassa asennuspaikan lähellä ja sen täytyy toimia vain yhtä laitetta kohden kerrallaan. Sähköverkon jännitteen ja taajuuden täytyy vastata arvokilven tietoja. Käyttäjän ja laitteiston turvallisuus vaatii tehokkaan, voimassa olevien normien mukaisen maadoitusjärjestelmän Tämä kone vastaa sertifiointia EN/IEC 61000-3-11, jos järjestelmän impedanssi Z sys on pienempi tai yhtä suuri kuin Z max käyttäjän syöttöjärjestelmän ja julkisen järjestelmän liittymäkohdassa. Laitteiston asentajan tai käyttäjän vastuulla on varmistaa, että laitteisto liitetään vain syöttöön, jonka impedanssi Z sys on pienempi tai yhtä suuri kuin Z max

Työtason alle asennettava

Virtajohto, vain tyyppiä H07RN-F, virransiirtokyky siirrettävässä käytössä lämpötilassa 60 °C johtimessa: Kolmivaihekone o -5x2,5 mm^2 arvoon 20 A o -5x4 mm^2 arvoon 30 A o -5x6 mm^2 arvoon 38 A o -5x10 mm^2 arvoon 54 A Yksivaihekoneet o -3x1,5 mm^2 arvoon 16 A o -3x2,5 mm^2 arvoon 25 A Ei saa olla kireällä tai puristuksissa normaalin toiminnan tai tavallisen huollon aikana. Laitteisto täytyy myös liittää potentiaalintasausjärjestelmään, jonka liitäntä tehdään normin IEC 60417 mukaisella symbolilla 5021 merkityllä ruuvilla. Potentiaalintasausjohtimen poikkileikkauksen tulee olla 10 mm². Noudata sähkökaaviossa näkyviä polariteetteja. Lisätietoja sähkökaaviossa.

Jakorasioiden, adapterien ja sellaisten johtojen, joiden tyyppi ja poikkileikkaus eivät ole oikeita, tai sellaisten jatkojohtojen, jotka eivät vastaa sähköjärjestelmiä koskevia voimassa olevia normeja, käyttäminen on kielletty.ASTIANPESUKONEEN KÄYTTÖOHJE Sivu 6 /14

Laite täytyy liittää vesijohtoverkkoon taipuisalla putkella. Vesijohtoverkon ja laitteen magneettiventtiilin välillä on oltava sulkuventtiili. Sulkuventtiilin on oltava lähellä laitetta. Veden syötön, lämpötilan ja paineen täytyy vastata koneen teknisten tietojen kilven arvoja. Varmista, että syötön virtaus ei ole alle 20 l/min Jos veden kovuus on yli 14 °f (8 °dH), on suositeltavaa käyttää konetta, jossa on sisäinen vedenpehmennin. Jos veden kovuus on yli 35 °f (19,5 °dH), asenna ulkopuolinen vedenpehmennin ennen magneettiventtiiliä Koneet, joissa ei ole vedenpehmennintä: jos veden kovuus on yli 14 °f (8 °dH), asenna ulkopuolinen vedenpehmennin ennen magneettiventtiiliä. Jos veden johtavuus on korkea ja siihen jää paljon mineraalien jäänteitä, on suositeltavaa asentaa demineralisointijärjestelmä. Jos koneessa aiotaan käyttää vettä, josta on poistettu suola, tai jossa on paljon natriumkloridia, on tehtävä erikoistilaus, koska tällaiset koneet vaativat erikoismateriaaleja Älä käytä demineralisoitua vettä koneissa, joissa on lämmön talteenottolaite ja kuparinen talteenottopatteri. Pyydä näissä tapauksissa malli, jonka patterien putket ovat ruostumatonta terästä.

Poistokanavassa täytyy olla vapaa hajulukolla varustettu lattiakaivo, jonka mitta sopii koneen mukana toimitettuun poistoputkeen. Putken täytyy yltää lattiakaivoon ilman että se on kireällä, puristuksissa, mutkalla, painon alla tai muuten estynyt. Allas tyhjentyy painovoiman avulla, joten poiston on oltava koneen pohjan alapuolella.

Poistopumpulla (saatavissa pyynnöstä) Mikäli poisto ei ole koneen pohjan alapuolella, on mahdollista käyttää poistopumpulla varustettua mallia (saatavissa pyynnöstä). Tällöin poiston enimmäiskorkeus on 1 m. Tarkista aina, että poistojärjestelmä toimii oikein ja ettei se ole tukossa. Muunlaisista asennusratkaisuista on ennalta sovittava koneen valmistajan kanssa, jonka täytyy hyväksyä muutokset.

3.6 Huuhtelukirkaste ja pesuaine

Huuhteluaineen ja pesuaineen annostelee koneeseen vakiovarusteena asennettu annostelija, jos se kuuluu malliin. Annoksen määrittää asennusteknikko veden kovuuden mukaan. Teknikko myös säätää annostelijat. Ennen säätämistä syöttöletkut on täytettävä oikealla tuotteella. Säätö tehdään vastaavilla säätöruuveilla tai suoraan käyttöpaneelilta, mallista riippuen. Säiliössä olevan nesteen tason on oltava riittävä, se ei koskaan saa laskea liian alas eikä siihen saa lisätä syövyttäviä tai epäpuhtaita aineita. Älä KOSKAAN käytä KLOORI- tai HYPOKLORIITTI-pohjaisia pesuaineita. On aina suositeltavaa asentaa automaattinen pesuaineen annostelija.ASTIANPESUKONEEN KÄYTTÖOHJE Sivu 7 /14

4.1 Selitys ja merkit

4.2 Toimintaan kytkentä

Katso kuvaa 2: Kytke laite päälle päävirtakytkimellä ja avaa ulkopuolinen vesihana. Tarkista, että ylivuotosuoja on paikallaan, jos se kuuluu koneeseen. Paina painiketta ON/OFF (1). TARKISTUSPALKKI (7) syttyy ja muuttuu punaisesta vihreäksi osoittaen, että tarkistus on tehty. Vakavan häiriön sattuessa valopalkki palaa punaisena ja keskeyttää koneen toiminnan, vähemmän vakavan toimintahäiriön osoittaa oranssi väri ja toiminta voi jatkua. Täyttö alkaa automaattisesti kun kone käynnistetään. Piste näytössä vilkkuu, kunnes taso on saavutettu. TILAPALKKI (6) syttyy ylhäältä alaspäin osoittaen, että koneen lämmitys on käynnissä. Kun käyttölämpötila on saavutettu, TILAPALKKI (6) palaa vihreänä. Optimaaliset olosuhteet pesun aloittamista varten on saavutettu.

4.3 Korin valmistelu

Katso kuvaa 3, ja, koneen moitteettoman toiminnan takaamiseksi, noudata seuraavia sääntöjä: Käytä sopivaa koria. Älä täytä koria liian täyteen äläkä aseta astioita päällekkäin. Astiat on aina huuhdeltava ennen koneeseen panoa. Älä pane koneeseen astioita, joissa on kuivuneita tai kiinteitä ruoantähteitä. Aseta tyhjät astiat koriin ylösalaisin. Aseta lautaset yms. koriin kallelleen niin, että sisäpuoli on ylöspäin. Aseta eri ruokailuvälineet niiden koriin niin, että kahva on alaspäin. Älä pane hopeisia ruokailuvälineitä samaan koriin ruostumattomasta teräksestä valmistettujen ruokailuvälineiden kanssa. Hopea tummuu ja teräs voi syöpyä. Pese astiat heti käytön jälkeen. Näin vältät lian kuivumisen ja tarttumisen astioihin. Pese ainoastaan ehjiä ja konepesun kestäviä astioita.

4.4 Jakson valinta ja käynnistäminen

Valitse pestäville astioille sopiva pesujakso painamalla useamman kerran painiketta OHJELMIEN VALINTA (3) tai ERIKOISOHJELMIEN VALINTA (2) ja näyttöön tulee jakson numero (Kuva 4). Käynnistä ohjelma painamalla painiketta START (4) ja TILAPALKKI (6) alkaa vilkkua oranssin värisenä lisääntyen alhaalta ylöspäin, se osoittaa jakson etenemisen. Kun jakso on päättynyt palkki tulee vihreäksi (Kuva 5). Nopeaa kuivumista varten ota kori koneesta heti jakson päätyttyä. Jos haluat keskeyttää jakson ennen sen päättymistä, paina painiketta START (4). Huomaa: Kupumalleissa automaattinen käynnistys aktivoituu itsestään ensimmäisen jakson jälkeen: seuraavat jaksot käynnistyvät siis automaattisesti kun kupu suljetaan. Tämän tilan osoittaa näytössä kuvake AS.ASTIANPESUKONEEN KÄYTTÖOHJE Sivu 8 /14

Vähän likaiset astiat, lyhyt ohjelma.

Jonkin verran likaiset astiat, keskitason ohjelma.

Hyvin likaiset astiat, pitkä ohjelma.

Tyhjennysjakso ja automaattinen loppupuhdistus, suoritetaan päivän päättyessä.

4.6 Erikoisohjelmat (*lisävaruste)

Vähentää energian kulutusta. Pesu tapahtuu alhaisemmassa lämpötilassa ja vähemmällä vedellä kuin normaaliohjelmissa, hyvä pesutulos saadaan aikaan pidennetyn mekaanisen pesutoiminnon ansiosta

Sopii hyvin likaisten astioiden ja kiinnikuivuneen lian pesemiseen. Ohjelma sisältää 2 pesua ja 2 huuhtelua.

Sopii haarukoiden, lusikoiden, veitsien ja kaikenlaisten muiden välineiden pesemiseen. Tämän pesuohjelman kesto on muita pidempi ja lämpötila on korkeampi.

Suositeltava kun halutaan tehdä pesuja pesualtaan koko veden vaihdolla, siis kun halutaan pestä peräkkäin useampia koneellisia astioita, joissa on paljon rasvaa tai öljyä. Pesualtaan koko veden vaihtaminen vaatii pidemmän pesujakson.

Sopii kaikenmuotoisten ja kaikentyyppisten lasien pesemiseen. Ohjelma pesee alhaisella huuhtelulämpötilalla ja vaatii pitkän kuivausajan.

Jatkuva pesu. Jakso voidaan keskeyttää aikaisemmin painamalla käynnistyspainiketta. Lyhyen tauon jälkeen alkaa huuhtelujakso. Jakso päättyy automaattisesti 12 minuutin kuluttua.

Suositeltava kun halutaan taata pestävien astioiden sanitointi. Tämä ohjelma valvoo lämpötilaa ja pesuaikaa laskien vakion A0. Ohjelma päättyy kun parametrin A0 arvo on 30. Kesto vaihtelee, se on keskimäärin noin 20 min ja pesulämpötila saavuttaa noin 70 °C. Huomaa Mikäli tarvitaan A0-arvoa, joka poikkeaa arvosta 30, on otettava yhteys valtuutettuun teknikkoon, joka muuttaa koneen ohjelmistoa.

Ihanteellinen lasien saamiseksi kirkkaiksi, käytettävissä vain yhdessä käänteisosmoosilaitteen kanssa.

Hyvin likaiset astiat, pitkä ohjelma ( 8’ ).

Hyvin likaiset astiat, pitkä ohjelma ( 10’ ). Huomio: Erikoisohjelmat vaihtelevat astianpesukoneen eri malleissa.ASTIANPESUKONEEN KÄYTTÖOHJE Sivu 9 /14

4.7 Jakson automaattinen käynnistyminen

Toiminto mahdollistaa jakson automaattisen käynnistymisen kun luukku suljetaan. Toiminto aktivoidaan seuraavalla tavalla ( Kuva 6 ): Ellei toiminto ole käytössä oletusarvona, se täytyy aktivoida asetusvalikosta. Koneen ollessa kytkettynä päälle luukku auki pidä painettuna (ainakin viisi sekuntia) painiketta START (3) kunnes näyttöön tulee AS. Voit poistaa toiminnon käytöstä painamalla painiketta START (4) uudelleen viiden sekunnin ajan luukun ollessa auki.

4.8 Suodatinyksikön irrottaminen

Vie pesu- ja huuhteluvarret kohtisuoraan luukun reunan suhteen ( Kuva 7 ). Nosta suodattimien puolikkaat ylös kahvan avulla.

4.9 Koneen tyhjentäminen

4.9.1 Koneet ilman poistopumppua

Sammuta kone. Poista suodatinyksikkö, jos se on asennettu ( Kuva 7A ). Poista ylivuotosuoja vetämällä se ylös ( Kuva 8 B ). Odota, että allas tyhjenee kokonaan. Tarvittaessa poista altaan suodatin ja puhdista se ( Kuva 8C ).

4.9.2 Poistopumpulla varustetut koneet (*lisävaruste)

Jos koneessa on suodatinyksikkö, poista se ( Kuva 7 ). Jos koneessa on ylivuotosuoja, poista se vetämällä se ylös ( Kuva 9 ) Sulje luukku. Valitse jakso dr Käynnistä jakso painikkeella START (4). Kone suorittaa itsepuhdistusjakson (*mallikohtainen) ja sammuu sitten. Tarvittaessa poista altaan suodatin ja puhdista se ( Kuva 8C ).

4.10 Koneen sammuttaminen

Paina painiketta ON/OFF (1), näyttöön DISPLAY (4) jäävät keskimmäiset viivat, jotka osoittavat, että kone on jännitteessä.

4.11 Hartsien regenerointi (*lisävaruste)

Kun näyttöön vedenpehmentimellä varustetuissa koneissa tulee kuvake SALt, säiliöön täytyy lisätä suolaa. Toimi seuraavalla tavalla: Ota kori koneesta. Poista suodatinyksikkö ( Kuva 7

Ruuvaa auki suolasäiliön korkki ( Kuva 11

Kaada säiliöön noin 700 g karkeaa ruokasuolaa toimitetun suppilon avulla. (ensimmäisellä kerralla täytä säiliö vedellä) Sulje säiliö kunnolla. Huuhtele käsin suolakorkin alue ja suorita itsepuhdistusjakso mahdollisen syöpymisen välttämiseksi. Kuvake ‘SALt’ katoaa näytöstä muutaman minuutin kuluttua. Kuvake rEG näytössä tarkoittaa, että kone suorittaa vedenpehmentimen oikean toiminnan vaatimaa hartsien regenerointijaksoa. Kuvakkeen ollessa näytössä pesujaksot saattavat kestää tavallista kauemmin. Huomaa: Älä sammuta konetta, jos regenerointijakso on käynnissäASTIANPESUKONEEN KÄYTTÖOHJE Sivu 10 /14

4.12 Tietojen näyttö

Pitämällä painiketta START (4) painettuna muutaman sekunnin ajan on mahdollista saada näyttöön peräkkäin altaan lämmittimen lämpötila ja koneen suorittamien jaksojen määrä. Tämä näyttö voidaan katsoa sekä ennen jaksoa että sen jälkeen ja se näkyy vain väliaikaisesti. Pitämällä painiketta OHJELMIEN VALINTA (3) painettuna muutaman sekunnin ajan on mahdollista saada näyttöön altaan lämmittimen lämpötila pysyvästi ja kaikkia ohjelmia varten. Toiminto voidaan poistaa käytöstä pitämällä muutaman sekunnin ajan painettuna painiketta OHJELMIEN VALINTA (3).

4.13 Näyttöön tulevien viestien luettelo

Suoritettujen jaksojen määrä

Automaattinen käynnistys aktiivinen

Regenerointijakso tai pyyntö

Vedenpehmentimen suola puuttuu

4.14 Käytön päättäminen

Päivän päättyessä tyhjennä kone aina kuten kuvataan kappaleessa Koneen tyhjennys. Katkaise sähkönsyöttö pääkatkaisimella ja sulje ulkopuolinen vesihana. Tee säännöllinen huolto ja puhdista kone kuten kuvataan kappaleessa Huolto. Jätä astianpesukoneen luukku raolleen, jos mahdollista, jotta sen sisälle ei muodostu pahaa hajua.ASTIANPESUKONEEN KÄYTTÖOHJE Sivu 11 /14

Ennen minkään huoltotoimenpiteen tekemistä tyhjennä kaikki vesi, katkaise virta ja sulje ulkopuolinen vesihana. Älä käytä paineistettuja vesisuihkuja, koska ne voivat vahingoittaa sähköjärjestelmää. Pese ulkopinnat niiden ollessa kylmiä käyttäen erityisesti teräkselle tarkoitettuja tuotteita. Jos jään muodostuminen on mahdollista, tyhjennä vesi säiliöstä ja pesupumpusta.

Koneen tehon takaamiseksi alla kuvatut huoltotoimenpiteet täytyy tehdä säännöllisesti. On suositeltavaa tehdä sterilointi säännöllisesti sopivilla, syövyttämättömillä, kaupoista saatavilla tuotteilla.

5.3 Suodatinyksikön puhdistus

Tee toimenpide päivän päättyessä tai kun huomaat suodattimissa likajäänteitä:

1. Poista korit ja puhdista ne.

2. Tyhjennä allas kappaleen Koneen tyhjennys ohjeiden mukaisesti.

3. Irrota kaikki astianpesukoneen suodattimet ja puhdista ne huolellisesti.

4. Puhdista teräsallas, mutta älä käytä hankaavia tuotteita tai esineitä.

5. Kun kuvatut toimenpiteet on tehty laita kaikki osat oikein paikoilleen.

5.4 Varsien puhdistus

Pesu- ja huuhteluvarret on helppo irrottaa suuttimien säännöllistä puhdistusta varten tukkeutumisen ja/tai kerrostumien välttämiseksi. Toimi seuraavalla tavalla ( Kuva.10

Irrota varret ruuvaamalla auki niiden kiinnityslaippa tai irrottamalla pikakiinnitys. Pese kaikki osat juoksevassa vedessä, puhdista suuttimet huolellisesti käyttäen tarvittaessa hammastikkua tai pientä teräasetta. Puhdista varsien pyörintätapit koneen sisällä sekä pesu- ja huuhteluveden ulostuloalue. Aseta varret paikoilleen ja tarkista, että ne pyörivät esteettä.ASTIANPESUKONEEN KÄYTTÖOHJE Sivu 12 /14

Luku 6 VIANMÄÄRITYS Koneessa on vianmääritysjärjestelmä, joka pystyy havaitsemaan ja ilmoittamaan eri toimintahäiriöistä. Vika Kuvaus ja mahdolliset korjaukset

Huuhtelu ei tehty. Astioiden huuhtelua ei ole tehty oikein. Tarkista, että huuhtelusuuttimet ovat puhtaat.

Vettä ei poistettu. Veden poistoa ei tapahdu tai se tapahtuu virheellisesti. Tarkista, ettei poistoputki ole taittunut tai puristuksissa ja että hajulukko tai suodattimet eivät ole tukossa. Ylivuotosuojalla varustetuissa koneissa poista se ennen poistojakson käynnistämistä.

Huuhtelulämpötilan palautuksen häiriö. Lämmittimen lämpötilan palautuminen ei ole tapahtunut määriteltyjen aikarajojen sisällä pesujakson aikana. Sammuta kone, käynnistä se uudelleen ja suorita uusi pesujakso. SAFE

Altaan veden täytön häiriö. Tarkista, että vesiliitännät on tehty oikein ja että vesihana on auki. Tarkista, että koneessa on ylivuotosuoja, mikäli se kuuluu koneeseen. Sammuta kone, käynnistä se uudelleen ja suorita uusi täyttöjakso.

Altaan lämpömittarin häiriö. (Anturi auki) Kone ei lue altaan lämpötila-arvoa. Sammuta kone ja käynnistä se uudelleen.

Altaan lämpömittarin häiriö. (Anturin oikosulku) Kone ei lue altaan lämpötila- arvoa. Sammuta kone ja käynnistä se uudelleen.

Lämmittimen lämpömittarin häiriö. (Anturi auki) Kone ei lue lämmittimen lämpötila- arvoa. Sammuta kone ja käynnistä se uudelleen.

Lämmittimen lämpömittarin häiriö. (Anturin oikosulku) Kone ei lue lämmittimen lämpötila-arvoa. Sammuta kone ja käynnistä se uudelleen.

Lämmittimen täytön time out. Lämmitin ei ole täyttynyt. Huuhtelua ei voi suorittaa. Tarkista, että veden syöttöhana on auki. Sammuta kone, käynnistä se uudelleen ja suorita uusi jakso.

Riittämätön huuhtelu: Huuhteluveden määrä ei ole ollut oikea. Tarkista, että huuhtelusuuttimet ovat puhtaat. Virhe ei estä koneen käyttöä.

Altaan lämpötilan palautuksen häiriö. Altaan lämpötilan palautuminen ei ole tapahtunut määriteltyjen aikarajojen sisällä pesujakson aikana. Sammuta kone, käynnistä se uudelleen ja suorita uusi pesujakso.

Suorita ulkoinen puhdistus: Ulkoisille vedenkäsittelylaitteille asetettu litramäärä on saavutettu. Virhe ei estä astianpesukoneen käyttöä. Viestin voi poistaa valikosta CLS. SAFE

Sähkömekaaninen turvajärjestelmä. Lämmittimen ja altaan turvatermostaatit ovat lauenneet tai altaan turvapainekytkin on lauennut.

Tason turvalaite. Altaan veden taso ei ole oikea.

Likainen suodatin: Altaan veden taso ei ole oikea, koska suodatin on likainen tai ylivuotosuoja ei ole oikein paikallaan. HUOMIO! Koneen sammuttaminen ja uudelleen käynnistäminen nollaa ilmoituksen. Jos ongelma toistuu ohjeiden noudattamisen jälkeen, ota yhteys valtuutettuun huoltoon.ASTIANPESUKONEEN KÄYTTÖOHJE Sivu 13 /14

Seuraavat asetukset saa tehdä vain pätevä teknikko. Alla luetellut parametrit voidaan asettaa asennuksen aikana tai myöhemmin. Asetusvalikkoon päästään seuraavalla tavalla: Kone valmiustilassa luukku auki. Paina samanaikaisesti painikkeita 1 ja 2 (ON/OFF ja ERIKOISOHJELMIEN VALINTA) 5 sekunnin ajan ja anna avain CH 12 (muuta parametriä painikkeilla 3 ja 4, vahvista painikkeella 1). Painamalla sitten useamman kerran painiketta 1 (ON/OFF) on mahdollista selata seuraavia vaihtoehtoja ja aktivoida ja/tai muuttaa niitä painikkeilla 3 ja 4 (muutettu parametri pysyy muistissa ilman vahvistusta). Parametriluettelo voi vaihdella koneen tyypistä riippuen.

Boiler Temperature Lämmittimen lämpötilan säätö eri ohjelmia varten. Paineettomalla vedenlämmittimellä (huuhtelupumppu) varustetuissa malleissa on eri asetukset jokaista ohjelmaa varten (b1 – b2 – b3)

Tank Temperature Altaan lämpötilan säätäminen ohjelmia varten. Huuhtelupumpulla varustetuissa malleissa on eri asetukset jokaista ohjelmaa varten (t1 – t2 – t3)

Thermo - Stop Thermostop-toiminnon käynnistäminen takaa oikean huuhtelulämpötilan.

Energy Saving Energy Saving -toiminnon käynnistäminen takaa energian säästämisen koneen ollessa kytkettynä mutta ei käytössä.

Detergent Pump Pesuaineen annostelijan manuaalinen käyttö

Rinse Aid Pump Huuhtelukirkasteen annostelijan manuaalinen käyttö

Manual Rinse Huuhtelupumpun manuaalinen käyttö

Water Hardness Sisääntulevan veden kovuuden säätö (vedenpehmentimellä varustetut koneet): anna arvot alla olevan taulukon mukaan

Set Number Service Cycles Ulkopuolisen vedenpehmentimen huollon (Service) ilmoituksen aktivoivan jaksojen laskimen asetus ja aktivointi. Sana Service voidaan poistaa pitämällä painettuna kaikkia neljää painiketta koneen ollessa sammutettu ja luukku auki.

Autostart Autoenabling Automaattisen käynnistyksen aktivointi

Manual Drain Tyhjennyspumpun manuaalinen käynnistys

Water Service Set Ulkoisen vedenkäsittelylaitteen litramäärän asetus, asetusarvo on 0– 12000 litraa 200 litran välein. Virheilmoituksen Er 25 voi kuitata painamalla samanaikaisesti tämän valikon kaikkia neljää painiketta. Kun halutut parametrit on asetettu, tallenna asetukset ja poistu toiminnosta painamalla painiketta 1, kunnes näyttöön tulevat viivat.ASTIANPESUKONEEN KÄYTTÖOHJE Sivu 14 /14

7.1 Integroidun vedenpehmentimen kovuuden säätö

Aseta veden kovuusaste dH asetusvalikossa seuraavan taulukon mukaan:

Luku 8 HÄVITTÄMINEN Näissä koneissa ei ole materiaaleja, joiden hävittäminen vaatii erityistoimenpiteitä. (Voimassa Euroopan Yhteisön maissa sekä maissa, joissa jätteet lajitellaan) Tuotteessa tai sen asiakirjoissa oleva merkki osoittaa, että tuotetta ei saa hävittää kotitalousjätteiden mukana sen käyttöiän päätyttyä. Mahdollisten väärän hävittämisen aiheuttamien ympäristö- ja terveyshaittojen välttämiseksi käyttäjän tulee erottaa tuote muista jätteistä ja kierrättää se vastuullisella tavalla materiaalien jatkuvan uudelleenkäytön tukemiseksi. Kotitalouskäyttäjien on hyvä ottaa yhteys jälleenmyyjään tai paikallisiin viranomaisiin, joilta he saavat kaikki tiedot jätteiden lajittelemisesta ja tämäntyyppisen tuotteen kierrätyksestä. Ammattikäyttäjien on hyvä ottaa yhteys toimittajaan ja tarkistaa hankintasopimuksen ehdot. Tätä tuotetta ei saa hävittää yhdessä muiden kaupallisten jätteiden kanssa.

Symbolit Kohde Materiaali

Kierrätettävät suoraan

Muoviosat PP, PP+FV Yhdisteet

Moottorit Kokoonpanot

Sähköosat Elektroniikkaosat

Kumiosat EPDM Luku 9 YMPÄRISTÖ YMPÄRISTÖYSTÄVÄLLINEN KÄYTTÖ Astianpesukoneen vastuullinen päivittäinen käyttö voi auttaa suojelemaan ympäristöä pienten seikkojen avulla: Pese vain täysiä koreja. Sammuta astianpesukone kun sitä ei käytetä. Pidä kone kiinni sen ollessa valmiustilassa Käytä likaisuusasteelle sopivaa ohjelmaa. Syötä koneeseen lämmintä vettä, jos vesi lämmitetään kaasulla. Varmista, että kaikki poistokanavat vievät sopivaan viemärijärjestelmään. Älä ylitä suositeltuja pesuainemääriä Valmistaja pidättää oikeuden tehdä tähän astianpesukoneeseen sähköjärjestelmää, tekniikkaa ja ulkonäköä koskevia muutoksia ja/tai vaihtaa osia ilman ennakkoilmoitusta aina kun valmistaja pitää sitä tarpeellisena voidakseen tarjota luotettavan, pitkäikäisen ja teknisesti pitkälle kehitetyn tuotteen.ΕΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΓΙΑ ΠΛΥΝΤΗΡΙΟ ΠΙΑΤΩΝ Σελίδα 1 από 14
