MW42V - Reititin TCL - Ilmainen käyttöohje ja opas

Tuotetyyppi	4G-mobiilireititin (LINKZONE)
Merkki	TCL
Malli	MW42V
Tuetut tekniikat	4G LTE (FDD), Wi-Fi 802.11b/g/n (2,4 GHz)
LTE-taajuuskaistat	B1, B3, B7, B8, B20
UMTS-taajuuskaistat	B1, B8
Suurin RF-lähetysteho	23 dBm (LTE B8/20)
Virransyöttö	5 V / 1 A (micro USB:n kautta)
Akkutyyppi	Ladattava litiumioniakku
LED-merkkivalot	Virta (sininen/punainen), akku (sininen/punainen)
Painikkeet	Virtapainike, WPS
Liitännät	Micro USB (vain lataus)
Toiminnot	WPS, tehdasasetusten palautus, verkon jakaminen
Kehon SAR-arvo	1,40 W/kg (5 mm etäisyydellä)
Raajojen SAR-arvo	2,83 W/kg (0 mm etäisyydellä)
Vaatimustenmukaisuus	Direktiivi 2014/53/EU (CE)
Käyttölämpötila	0–45 °C
Säilytyslämpötila	–10–70 °C
Huolto	Puhdista kuivalla liinalla, vältä pölyä ja kosteutta
Korjattavuus	Älä korjaa itse; ota yhteyttä valtuutettuun huoltoon
Mukana tulevat tarvikkeet	USB-kaapeli, suositeltava verkkolaite (ei sisälly)
Ympäristötiedot	Kierrätä paikallisten sääntöjen mukaisesti

Usein kysytyt kysymykset - MW42V TCL

Kuinka määritän TCL MW42V -reitittimeni?

Yhdistä oletus-Wi-Fi-verkkoon (nimi ja salasana akun alla olevassa tarrassa), avaa sitten selain ja siirry osoitteeseen http://192.168.1.1. Noudata näytön ohjeita.

Mitä LED-merkkivalot tarkoittavat?

Virta-LED: sininen palaa = yhdistetty, punainen palaa = rekisteröity mutta ei verkkoa, punainen vilkkuu = ei SIM-korttia tai palvelu ei käytettävissä. Akku-LED: sininen palaa = ladattu, sininen vilkkuu = riittävä taso, punainen palaa = alhainen.

Kuinka palauttaa tehdasasetukset?

Paina samanaikaisesti virtapainiketta ja WPS-painiketta 3 sekunnin ajan.

Kuinka käytän WPS-toimintoa?

Pidä WPS-painiketta painettuna 3 sekuntia. Toiminto poistuu automaattisesti käytöstä, jos yhteyttä ei muodosteta 2 minuutin kuluessa.

Mistä löydän oletus-Wi-Fi-nimen ja -salasanan?

Ne on painettu laitteen sisällä, akun alla olevaan tarraan.

Kuinka lataan akun?

Käytä mukana tulevaa USB-kaapelia ja CE-hyväksyttyä verkkolaitetta (5 V / 1 A). Akun LED vilkkuu nopeasti sinisenä latauksen aikana ja muuttuu kiinteäksi siniseksi, kun akku on ladattu.

Mitä LTE-taajuuskaistoja tuetaan?

Laite tukee LTE FDD -taajuuskaistoja B1, B3, B7, B8 ja B20. UMTS-kaistat: B1 ja B8.

Voinko käyttää toista SIM-korttia?

Kyllä, aseta tavallinen SIM-kortti (huomioi oikea suunta). Varmista, että se on yhteensopiva tuettujen taajuuskaistojen kanssa.

Mitä tehdä, jos LED vilkkuu punaisena?

Tämä tarkoittaa, että SIM-kortti tai verkkopalvelu ei ole käytettävissä. Tarkista SIM-kortin asennus ja verkon peittoalue.

Mitkä ovat tärkeitä turvallisuusohjeita?

Älä käytä alueilla, joissa langattomat laitteet ovat kiellettyjä. Pidä vähintään 15 cm etäisyys lääkinnällisistä laitteista. Älä altista lämpötiloille, jotka ovat poissa 0–45 °C:een alueelta. Kierrätä akku paikallisten määräysten mukaisesti.

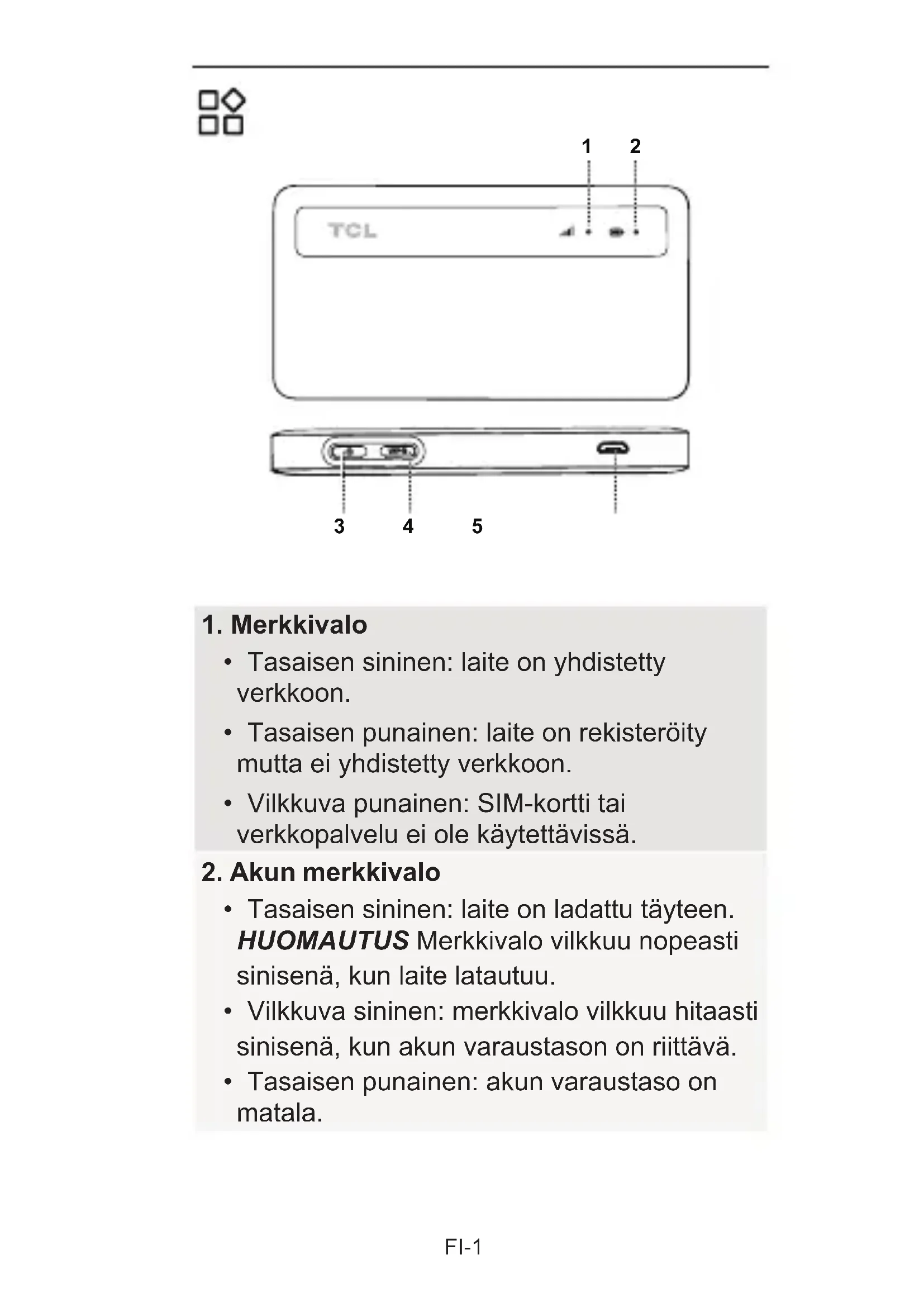

KÄYTTÖOHJE MW42V TCL

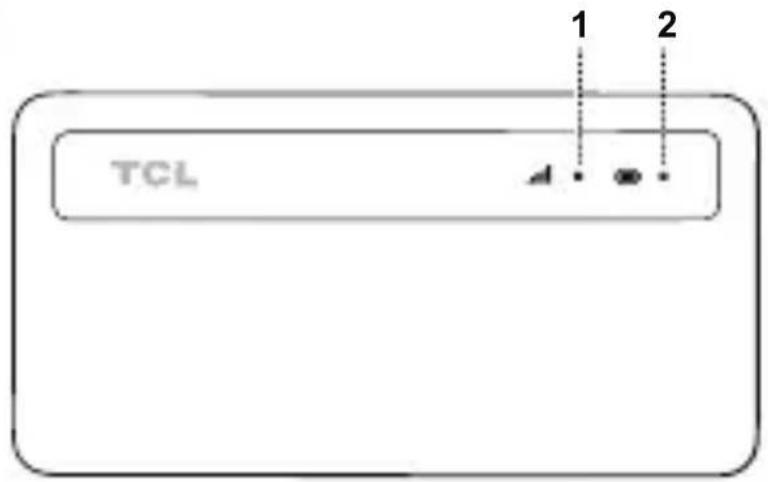

• Tasaisen sininen: laite on yhdistetty verkkoon.
• Tasaisen punainen: laite on rekisteröity mutta ei yhdistetty verkkoon.
• Vilkkuva punainen: SIM-kortti tai verkkopalvelu ei ole käytettävissä.

2. Akun merkkivalo

• Tasaisen sininen: laite on ladattu täyteen. HUOMAUTUS Merkkivalo vilkkuu nopeasti sinisenä, kun laite latautuu.
• Vilkkuva sininen: merkkivalo vilkkuu hitaasti sinisenä, kun akun varaustason on riittävä.
• Tasaisen punainen: akun varaustaso on matala.

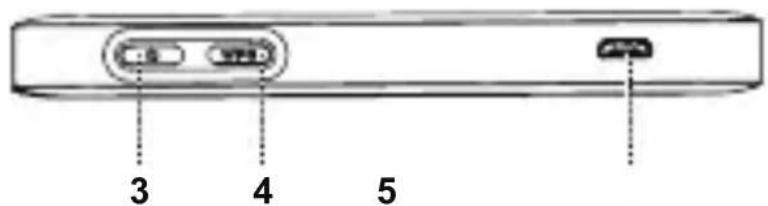

3. Virtapainike

• Kytke laite päälle tai pois painamalla 3 sekuntia.
• Ota merkkivalot käyttöön tai poista ne käytöstä painamalla.
• Käynnistä laite uudelleen painamalla 10 sekuntia.

4. WPS-painike

Ota WPS-toiminto käyttöön painamalla 3 sekuntia. WPS-toiminto poistetaan automaattisesti käytöstä, jos WPS-yhteyttä ei muodosteta 2 minuutin kuluessa.

5. Mikro-USB-portti

Käytetään verkkolaitteen (5 V / 1 A) kytkemiseen oheisella USB-kaapelilla.

Tehdasasetusten palautus

Voit palauttaa laitteen tehdasasetukset painamalla virtapainiketta ja WPS-painiketta samanaikaisesti 3 sekuntia.

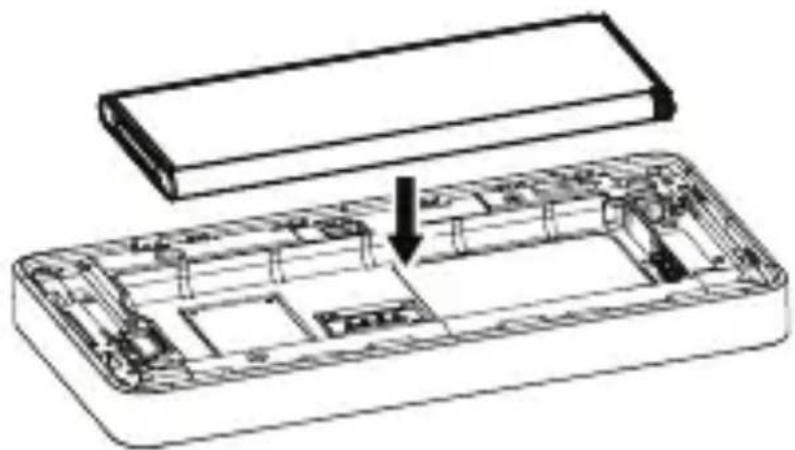

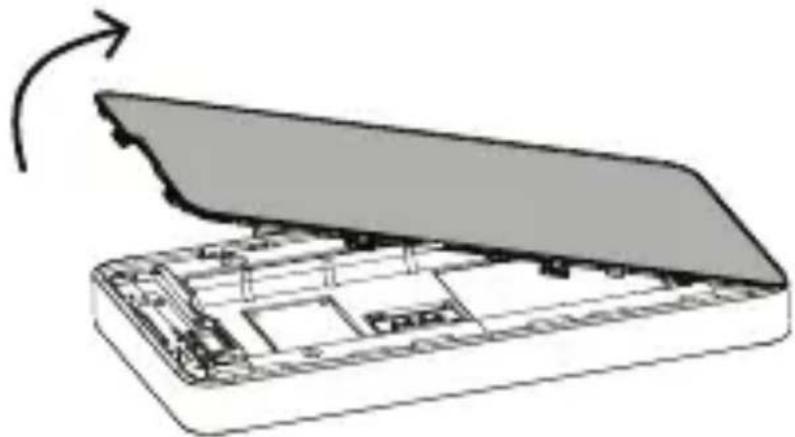

1

HUOMAUTUS Varmista, että SIM-kortti asennetaan oikein päin.

3

EDELLYTYS Etsi Wi-Fi-verkon oletusnimi ja salasana LINKZONEn sisällä olevasta tarrasta.

Kun muodostat langatonta verkkoyhteyttä, etsi Wi-Fi-verkon nimi langattomalla laitteellasi.

2. Verkkokokoonpano

EDELLYTYS Katso oletuskirjautumistiedot LINKZONEn sisällä olevasta tarrasta.

Määritä LINKZONEn Wi-Fi-verkko avaamalla verkkoselain LINKZONE-verkkoon yhdistetyssä laitteessa, siirry osoitteeseen http://192.168.1.1 ja noudata näytön ohjeita.

Tärkeitä turvallisuustietoja

Lue kaikki turvallisuustiedot ennen laitteen käyttöä. Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa loukkaantumisen tai laitteesi tai muun omaisuuden vaurioitumisen. Valmistaja ei ole missään vastuussa vahingoista, jotka voivat aiheutua sopimattomasta tai näiden ohjeiden vastaisesta käytöstä.

Turvallisuus- ja käsittelyohjeet

• Älä käytä laitetta alueilla, joissa langattomien laitteiden käyttö on kielletty.
• Kun laite kytketään päälle, se tulee pitää ainakin 15 cm. etäisyydellä mistään lääketieteellisestä laitteesta kuten sydämentahdistimesta, kuulokojeesta tai insuliinipumpusta. Kysy lääkäriltäsi ja lääketieteellisen laitteen valmistajalta lisätietoja lääketieteellisestä laitteestasi.
• Älä anna lasten käyttää laitetta tai sen lisävarusteita ilman valvontaa.
• Käsittele laitetta aina huolellisesti ja säilytä sitä puhtaassa ja pölyttämässä paikassa.
• Älä yritä korjata laitetta itse.
• Älä pudota, heitä tai taivuta laitetta.
• Älä hävitä laitetta tai sen lisävarusteita polttamalla.

Verkkolaite

Lataa laite oheisella USB-kaapelilla. Lataa vain verkkolaitteella, joka noudattaa soveltuvia kansainvälisiä ja alueellisia turvallisuusstandardeja. Verkkolaitteella on

oltava CE-hyväksyntä. Muiden verkkolaitteiden käyttö voi vahingoittaa laitetta ja aiheuttaa loukkaantumisen tai hengenmenetyksen vaaran. Pidä verkkolaite hyvin ilmastoidulla alueella, kun se on kytketty pistorasiaan. Älä käytä vahingoittuneita verkkolaitteita.

Verkkolaitteen suositellut tekniset tiedot

Tulojännite / vaihtovirran taajuus	100~240 V, 50/60 Hz
Lähtöjännite/virta/teho	5,0 V / 1,0 A / 5,0 W

Akku

HUOMIO Räjähdysvaara, jos akku korvataan väääräntyyppisellä akulla. Hävitä käytetyt akut ohjeiden mukaisesti.

Ilmakuljetusmääräyksistä johtuen tuotteesi akku ei ole ladattu täyteen. Lataa se ensin.

• Älä yritä avata akkua (myrkyllisten huurujen ja palovammojen riskin takia).
• Älä puhkaise tai pura akkua tai aiheuta oikosulkua.
• Akku on kierrätettävä tai hävitettävä erillään kotitalousjätteestä. Hävitä akut paikallisten ympäristönsuojelulakien ja -ohjeiden mukaisesti.
• Vaihda akku vain toiseen vaatimukset täyttävään akkuun. Vaatimusten vastaisen akun käyttö voi aiheuttaa tulipalon, räjähdyksen, vuodon tai muun onnettomuuden vaaran.

- Älä käytä vaurioitunutta akkua.

Käyttöympäristö

Laitteesi on suunniteltu toimimaan parhaiten ympäristölämpötilan ollessa 0–45 °C, ja sitä tulee säilyttää ympäristössä, jonka lämpötila on -10–70 °C. Laitteessasi voi ilmetä toimintahäiriöitä, jos sitä käytetään tai säilytetään näiden lämpötila-alueiden ulkopuolella. Älä altista laitetta jyrkille lämpötilan tai kosteuden vaihteluille.

Säädöstenmukaisuustiedot

Ominaisabsorptiovilkkaus (SAR)

TÄMÄ LAITE TÄYTTÄÄ RADIOAALLOILLE ALTISTUMISTA KOSKEVAT KANSAINVÄLISET OHJEET.

Radioaalloille altistumista koskevissa ohjeissa käytetään mittayksikkönä SAR (Specific Absorption Rate) -arvoa. Mobiililaitteiden SARRaja on 2 W/kg keholle ja 4 W/kg raajoille.

Tämän mallin SAR-enimmäisarvot ja olosuhteet, joissa ne on mitattu

Keholla pidettävän laitteen SAR (5 mm)	LTE B3 + Wi-Fi 2,4 GHz	1,40 W/kg
Raajan SAR (0 mm)	LTE B3 + Wi-Fi 2,4 GHz	2,83 W/kg

Lisätietoja on osoitteessa www.tcl.com

Taajuusalue

Tämä tuote toimii seuraavilla taajuusalueilla ja radiotaajuisilla maksimilähetystehoilla:

Taajuusalue	Radiotaajuinen maksimiteho
UMTS B1	22,5 dBm
UMTS B8	23 dBm
LTE FDD B1/3/7	22,5 dBm
LTE FDD B8/20	23 dBm
802.11b/g/n 2,4 GHz	18,41 dBm

Säädöstenmukaisuus

TCL Communication Ltd. vakuuttaa täten, että tyypin TCL MW42V radiolaite on direktiivin 2014/53/EU oleellisten vaatimusten ja muiden olennaisten ehtojen mukainen. EU:n vaatimustenmukaisuusvakuutus on luettavissa kokonaisuudessaan osoitteessa https://www.tcl.com/ global/en/service-support-mobile/ eu-doc.html

Lisenssi

Wi-Fi-logo on Wi-Fi Alliancen sertifiointimerkki.

Kierrätystiedot

Laite, lisävarusteet ja akku on hävitettävä soveltuvien paikallisten ympäristömääräysten mukaisesti.

Tämä laitteessa, akussa ja lisävarusteissa oleva symboli tarkoittaa, että nämä tuotteet on vietävä seuraaviin paikkoihin:

• Kunnan jätehuolto, jossa on erilliset astiat eri jätteille.
• Myymälöiden keräysastiat.

Sen jälkeen tuotteet kierrätetään niin, että ympäristöön ei pääse haitallisia aineita.

Euroopan unionin maissa: Nämä keräyspisteet ovat maksuttomia. Kaikki tuotteet, joissa on tämä merkki, on toimitettava näihin keräyspisteisiin.

Euroopan unionin ulkopuolisilla lainkäyttöalueilla: Laitteita, joissa on tämä merkki, ei saa sijoittaa tavallisiin jäteastioihin, jos lainkäyttöalueella tai maantieteellisellä alueella on sopivia kierrätys- ja keräyslaitoksia. Sen sijaan ne on toimitettava keräyspisteisiin kierrätettäviksi.

Tukitiedot

Verkkosivusto	www.tcl.com/global
Hotline	https://www.tcl.com/global/en/mobile-support/hotline&service-center.html
Valmistaja TCL	Communication Ltd.

Osoite

Muut kuluttajansuojalakien mukaiset oikeudet

Sinulla on kuluttajana laillisia (lakisääteisiä) oikeuksia tässä valmistajan vapaaehtoisesti myöntämässä rajoitetussa takuussa määritettyjen oikeuksien lisäksi. Tällainen laki on mm. asuinmaasi kuluttajansuojalaki ("kuluttajan oikeudet"). Tässä rajoitetussa takuussa määritellään tietyt tilanteet, joissa valmistaja tarjoaa korjauskeinon (tai ei tarjoa) TCL-laitteelle. Tämä rajoitettu takuu ei rajoita tai kumoa TCL-laitteisiin liittyviä kuluttajan oikeuksia.

Valmistajan takuun kattavuus

Valmistajan rajoitettu takuu määrittää valmistajan takuuvelvollisuudet TCL-merkkisille laitteille ja lisävarusteille, jotka valmistaja on valmistanut tai jotka on valmistettu sen puolesta.

Valmistaja takaa uuden TCL-laitteen alkuperäiselle loppukäyttäjäostajalle ("sinä"), että TCL-laitteessa ei esiinny materiaali-eikä valmistusvikoja normaalissa käytössä ajanjaksona, joka alkaa alkuperäisestä ostopäivästä ja jatkuu määritellyn ajan kunkin soveltuvan TCL-laitetyypin kohdalla ("takuuaika").

Et voi siirtää tätä rajoitettua takuuta.

Soveltuva takuuaika on merkitty alle:

TCL-laite 24 kuukautta	(1)
TCL-lisävarusteet (2): USB-kaapeli, akku (3)	12 kuukautta (1)

Jos laitteen vika estää sen normaalin käytön, asiakkaan on heti ilmoitettava myyjälle ja esitettävä laite yhdessä ostotodistuksen kanssa.

Jos valmistaja tai sen valtuuttama huolto vahvistaa vian, laitteesi tai sen osa joko korjataan tai vaihdetaan riippuen siitä, kumpi on sopivaa. Korjaus tai vaihto voidaan toteuttaa käyttämällä kunnostettuja osia, jotka toimivat vastaavasti.

Tämä takuu kattaa korjaus- tai vaihtokulut (osien ja työn hinnan) mutta ei muita kustannuksia.

Tätä takuuta ei sovelleta laitteeseen ja/tai lisävarusteisiin, jos vian syy on (rajoituksetta) jokin seuraavista:

• Käyttö- tai asennusohjeiden noudattamatta jättäminen tai laitteen maantieteellisellä käyttöalueella sovellettavien teknisten standardien tai turvallisuusstandardien laiminlyönti.
• Yhdistäminen johonkin muuhun laitteeseen, jota valmistaja ei ole toimittanut tai jota se ei suosittele.
• Jonkun muun kuin valmistajan valtuuttaman henkilön suorittama korjaus.

- Sellaisten henkilöiden ohjelmistoon tai laitteistoon tekemät muutokset, säädöt tai muunnokset, joita valmistaja ei ole valtuuttanut.

- Ankarat sääolot, salamointi, tulipalo, kosteus, nesteiden tai ruokien imeytyminen, kemialliset tuotteet, haittatiedostojen tai ohjelmistojen tunkeutuminen tai lataaminen, kaatuminen, suuri jännite, korroosio tai hapettuminen

Lain suurimmassa sallimassa määrin valmistaja tai mikään sen tytäryhtiöistä ei ole missään tapauksessa korvausvelvollinen mistään epäsuorista, satunnaisista tai välillisistä vahingoista, mukaan lukien rajoituksetta kaupalliset ja taloudelliset menetykset, tietojen menetykset ja imagon menetykset.

Jotkin valtiot tai osavaltiot eivät salli epäsuorien, satunnaisten tai välillisten vahinkojen vahingonkorvausvastuun poissulkemista tai rajoittamista tai vihjatun takuun voimassaoloajan rajoittamista, joten edellä mainitut rajoitukset tai poissulkemiset eivät ehkä koske sinua.

Jos TCL-laite palautetaan takuuaikana mutta rajoitettu takuu ei kata sitä, korjaukseen tai käsittelyyn saatetaan soveltaa veloituksia.

Jos et asu maassa, jossa TCL-laite sinulle alunperin myytiin,

(a) takuukorjaus tai -huolto ei ehkä ole mahdollista

(b) sinun on ehkä hyväksyttävä ehdot ja/tai maksettava tietyt kustannukset (mukaan lukien mm. toimitus- ja käsittelykulut)

(c) jos takuukorjaus tai -huolto on mahdollinen, se voi viedä normaalia pitempään

Varmuuskopioi tietosi

Varmuuskopioi säännöllisesti tietosi, tiedostosi, sovelluksesi ja asetuksesi suojaksi mahdollisia toimintahäiriöitä vastaan ennen kuin palautat TCL-laitteesi. Tietojen varmuuskopointi on sinun vastuullasi, eikä vastuu siitä lankea valmistajalle, jälleenmyyjälle, jolta ostit TCL-laitteen, eikä valmistajan valtuuttamalle huollolle, josta saat palveluita (TCL-laitteen huolto tai vaihto).

Jos sinun on lähetettävä/vietävä TCL-laite huoltoon, suosittelemme poistamaan laitteesta kaikki oheislaitteet (muistikortti, SIM-kortti) ja henkilö- ja luottamukselliset tiedot, ennen kuin lähetät/viet sen TCL-huoltoon.

Huollon (korjaus tai vaihto) aikana TCL- laitteen, sisältö saatetaan poistaa, alustaa tai palauttaa alkuperäiseen muotoon (sen hetkisistä ohjelmistopäivityksistä riippuen), eikä irrotettuja oheislaitteita välttämättä palauteta sinulle.

Tämä rajoitettu takuu ei kata TCL-laitteen tietojen, tiedostojen tai sovellusten varmuuskopiointia, palautusta tai uudelleenasennusta.

Valmistaja: TCL Communication Ltd.
