HD 10/25-4 S ST Classic - Painepesuri Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Korkeapainepuhdistin
Merkki	Kärcher
Malli	HD 10/25-4 S ST Classic
Mitat (P × L × K)	720 × 522 × 418 mm
Käyttöpaino	54,4 kg
Sähkönsyöttö	400 V, 3~, 50 Hz, 16 A (sulake C)
Liitäntäteho	8,8 kW
Käyttöpaine	25 MPa (250 bar)
Maksimi ylipaine	31 MPa (310 bar)
Vesivirtaus	16,67 l/min
Maksimi syöttöveden paine	1 MPa (10 bar)
Maksimi syöttöveden lämpötila	60 °C
Minimisyöttöveden virtaus	20 l/min
Pumpun öljytyyppi	Moottoriöljy SAE 15W-40
Pumpun öljytilavuus	0,65 l
Turvalaitteet	Paineenkytkin, kierrätysventtiili, moottorin lämpösuoja, käämityksen suojakosketin
Säännöllinen huolto	Hienosuodattimen puhdistus viikoittain; öljynvaihto 500 h välein
Mukana tulevat varusteet	Korkeapainesuutin, EASY!Lock-pidennysputki, korkeapainepistooli, korkeapaineletku
Takuu	Paikallisten ehtojen mukaan; ota yhteys jälleenmyyjään
Vaatimustenmukaisuusstandardit	CE, EN 60335-2-79, EN 55014 jne.

Usein kysytyt kysymykset - HD 10/25-4 S ST Classic Kärcher

Kuinka käyttää pesuainetta Kärcher HD 10/25-4 S ST Classic -laitteen kanssa?

Käytä valinnaisia lisävarusteita, kuten annostelulaitetta, pesuaineinjektoria tai vaahtosuutinta. Noudata pesuaineen valmistajan ohjeita ja huuhtele vaahtosuutin puhtaalla vedellä käytön jälkeen.

Minkä tyyppistä öljyä käytetään korkeapainepumpussa?

Käytä moottoriöljyä, luokka SAE 15W-40. Täyttötilavuus on 0,65 litraa. Tarkista öljytaso säännöllisesti öljymittarista, jossa on tyhjennysventtiili.

Kuinka pumpun öljy vaihdetaan?

Sammuta laite, anna sen jäähtyä, aseta astia tyhjennysruuvin alle, kierrä ruuvi auki jakoavaimella, anna öljyn valua, vaihda tiiviste, kiristä ruuvi ja täytä uudella öljyllä. Öljynvaihto suositellaan 500 käyttötunnin välein.

Mitä tehdä, jos laite ei paineistu?

Tarkista korkeapainesuutin (koko ja puhtaus), tyhjennä laite ilmasta, puhdista hienosuodatin ja varmista, että syöttöveden virtaus on riittävä (min. 20 l/min). Jos ongelma jatkuu, ota yhteys huoltopalveluun.

Kuinka laite tyhjennetään ilmasta?

Kierrä korkeapainesuutin auki, anna laitteen käydä, kunnes ilmakuplat häviävät, sammuta laite ja kiristä suutin takaisin. Toista tarvittaessa.

Mitkä ovat tärkeimmät turvatoimenpiteet?

Älä koskaan suuntaa korkeapainesuihkua ihmisiin, eläimiin, sähkölaitteisiin tai itse laitteeseen. Käytä suojavarusteita. Käytä järjestelmäerotinta, jos laite on liitetty talousvesiverkkoon.

Kuinka laite säilytetään talvella jäätymisen estämiseksi?

Tyhjennä vesi kokonaan laitteesta ja lisävarusteista. Jos pakkasensuojattu säilytys ei ole mahdollista, pumppaa glykolipohjaista pakkasnestettä laitteeseen (1 minuutin käyttö). Säilytä pakkaselta suojatussa tilassa.

Mikä on suurin käyttöpaine?

Käyttöpaine vakiopaineella on 25 MPa (250 bar). Suurin sallittu ylipaine on 31 MPa (310 bar). Älä ylitä näitä arvoja.

Kuinka hienosuodatin puhdistetaan?

Sulje veden tulo, poista laitteesta paine, kierrä liitosmutteri auki, poista hienosuodatin kotelosta, huuhtele se puhtaalla vedellä tai puhalla paineilmalla ja asenna takaisin.

Mistä löydän varaosia ja lisävarusteita?

Käytä yksinomaan alkuperäisiä Kärcher-lisävarusteita ja -varaosia. Katso verkkosivustolta www.kaercher.com tai ota yhteyttä jälleenmyyjään.

KÄYTTÖOHJE HD 10/25-4 S ST Classic Kärcher

Yleisiä ohjeita 78
Määräystenmukainen käyttö 78
Ympäristönsuojelu....78
Lisävarusteet ja varaosat 78
Toimituksen sisältö 78
Turvaohjeet.... 78
Laitekuvaus 79
Asennus 79
Sähköliitäntä 80
Vesiliitäntä 80
Käyttö 81
Kuljetus....82
Varastointi....82
Hoito ja huolto 82
Ohjeita häiriöissä....83
Takuu....84
Tekniset tiedot 84
EU-vaatimustenmukaisuusvakuutus 85

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvallisuusohjeet. Menet-

tele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

Määräystenmukainen käyttö

Käytä tätä korkeapainepesuria vain seuraaviin töihin:

• Puhdistukseen korkeapainesuihkulla ilman puhdistusaineita (esim. julkisivut, terassit, puutarhalaitteet)
• Puhdistukseen matalapainesuihkulla ja puhdistusaineilla (esim. koneet, ajoneuvot, rakenteet, työkalut) Valinnaisia varusteita tarvitaan, esim. annosteluyksikkö, puhdistusainesuutin, säiliöllä varustettu vaahtoputki.

Sitkeimpiä epäpuhtauksia varten suosittelemme varustettua pyörivä suutin.

HUOMIO

Vaurioitumisvaara puutteellisen voitelun johdosta!

Jos laite seisoo tai riippuu vinossa, korkeapainepumppu voi vaurioitua riittämättömän voitelun vuoksi.

Käytä laitetta vain, kun se seisoo vaakasuorassa jalat tasaisella alustalla tai samassa asennossa seinäasenuksen jälkeen.

Älä käytä laitetta sServo Control -varusteiden kanssa.

Syöttöveden raja-arvot

HUOMIO

Vaurioitumisvaara soveltumattoman syöttöveden johdosta!

Syöttövesi, jonka ominaisuudet ja ainesosat ylittävät sallitut raja-arvot, aiheuttaa ennenaikaista kulumista tai kerrostumia laitteessa.

Käytä vain puhdasta syöttövettä (myös kierrätettyä vettä), jonka ominaisuudet ja ainesosat ovat sallittujen raja-arvojen sisäpuolella.

Syöttövedelle ovat voimassa seuraavat raja-arvot:

• pH-arvo: 6,5–9,5
- Sähkönjohtavuus: Tuoreveden johtavuus + 1200 μS/cm, enimmäisjohtavuus 2000 μS/cm
- Laskeutuvat aineet (näytetilavuus 1 l, laskeutumisaika 30 minuuttia): < 0,5 mg/l
- Suodatettavat aineet: < 50 mg/l, ei hankaavia ainei-ta
• Hiilivedyt: < 20 mg/l
• Kloridit: < 300 mg/l
• Sulfaatti: < 240 mg/l
• Kalsium: < 200 mg/l
- Kokonaiskovuus: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Rauta: < 0,5 mg/l
- Mangaani: < 0,05 mg/l
- Kupari: < 2 mg/l
• Aktiivikloori: < 0,3 mg/l
- Ei pahaa hajua

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöä säästäen.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierratettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa ollisia vaaroja ihmisten terveydelle ja ympäristölle.

Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaisen toiminnan vuoksi. Tällä symbolilla merkittyjä laitteita ei saa hävittää kotitalousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja ainesosista löytyy osoitteesta:

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Tarkasta pakkauksesta purkaessasi sisällön täydellisys. Jos lisävarusteita puuttuu tai havaitset kuljetusvaurioita, ilmoita tästä jälleenmyyjälle.

Turvaohjeet

• Lue ehdottomasti ennen laitteen käyttöönottoa turvaohjeet 5.951-949.0.

• Noudata maassasi sovellettavia nestesuihkuttimia koskevia määräyksiä.

• Noudata maassasi sovellettavia onnettomuudentorjuntamääräyksiä. Nestesuihkuttimet on tarkastettava säännöllisesti. Testitulos on dokumentoitava kirjallisesti.

• Älä tee laitteeseen ja varusteisiin muutoksia.

Laitteessa olevat symbolit

Laitetta ei saa liittää suoraan julkiseen juomavesiverkkoon.

Älä suuntaa korkeapainesuihkua kohti ihmi- siä, eläimiä, toimivaa sähkövarustusta tai itse laitetta. Suojaa laite jäätymiseltä.

Turvalaitteet

△VARO

Puuttuvat tai muutetut turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi varten. Älä koskaan muuta tai ohita turvalaitteita.

Turvalaitteet on tehtaalla säädetty ja sinetöity. Säätöjä saa suorittaa vain asiakaspalvelu.

Painekytkin

Painekytkin kytkee suurpainepumpun pois päältä ja suurpainesuihku lopetetaan, kun käsiruiskupistoolin laukaisinvipu vapautetaan.

Jos laukaisinvipua käytetään, pumppu käynnistyy uudelleen.

Ylivuotoventtiili

Kun vesimäärää vähennetään käsiruiskupistoolin pai- ne- ja määräsäätimen avulla, ylivirtausventtiili aukeaa ja osa vedestä virtaa takaisin pumpun imupuolelle.

Moottorin suojakytkin

Jos virrankulutus on liian suuri, moottorin suojakytkin kytkee laitteen pois päältä.

Käämityssuojakosketin

Pumpun käyttölaitteen moottorikäämityksessä oleva käämityssuojakosketin kytkee pumpun käyttölaitteen pois päältä moottorin ylikuormittuessa.

Laitekuvaus

Laiteyleiskuva

Kuva A

① Kiristysmutteri
② Korkeapainesuutin
③ Suihkuputki EASY!Lock Classic
④ Korkeapainepistooli EASY!LOCK Classic
⑤ Turvalukitus
⑥Rajoitusvipu
⑦ Korkeapaineletku EASY!Lock Classic
⑧ Laitekytkin
⑨ Laitteiston runko
⑩ Paine-/määräsäädin
⑪ Korkeapaineliitäntä EASY!Lock
⑫ Vesiliitäntä
⑬ Virtapistoke
⑭ Verkkojohto
⑮Jalat (4 kpl)

16Öljyn täyttöasteen ilmaisin
17Öljynpoistotulppa
18 Ripustussilmukka
19 Hienosuodatin
⑳Tulppa
21 Varustelokero
22 Tyyppikilpi (korkeapainepumppu)
23 Ilmausventtiilillä varustettu öljyn mittatikku
24 Tyyppikilpi (laite)

Värimerkintä

• Puhdistusprosessin käyttöelementit ovat keltaisia.
• Huollon ja kunnossapidon käyttöelementit ovat kirkkaan harmaita.

Asennus

Laitteen kiinnitys tai sijoitus

Laite soveltuu seinäasennukseen tai seisovaksi laitteeksi.

Seinäasennus

⚠VAARA

Hengenvaara ja vaurioitumisvaara laitteen putoami- sen johdosta!

Jos laite putoaa, seurauksena on hengenvaara ja vau- rioitumisvaara.

Asenna laite vain soveltuviiin, kantaviin seiniiin.

Ota asennuksessa huomioon laitteen paino. Käytä so-veltuvia nostolaitteita tai pyydä avustajia mukaan.

Käytä soveltuvia kiinnitysvälineitä ja kiinnitä huomiota ammattimaiseen asennukseen.

Jos olet epävarma, jätä asennus ammattilaisen tehtäväksi.

HUOMIO

Jäätyminen aiheuttaa vaurioitumisvaaran!

Jos laitetta ei ole täysin tyhjennetty, se voi rikkoutua jää-tyessään.

Suojaa laite jäätymiseltä.

Käytä ja varastoi laitetta jäätymättömässä paikassa.

Tyhjennä laite ja varusteet kokonaan ennen varastointia.

1. Tarkasta seinän kantavuus ottaen tässä huomioon laitteen paino, katso luku Tekniset tiedot.
2. Tarkasta tilaolosuhteet ottaen huomioon laitteen mitat ja vastaavat vapaat etäisyydet kaikille sivuille, katso luku Tekniset tiedot.
3. Valitse soveltuvat kiinnitysvälineet ja kiinnitä laite vaakasuorassa pystysuoraan seinään. Ripustussilmukoiden mitat ja etäisyydet, katso kaavio.

Kuva E

Seisova laite

1. Aseta laite tasaiselle, vaakasuoralle ja kiinteälle alustalle neljän jalan varaan.

Korkeapainepuolen yhdistäminen kiinteästi asennettuun putkistoon

Huomautus

Asennuksessa on noudatettava kiinteästi asennettuja korkeapaine-puhdistusjärjestelmiä koskevia maakohtaisia voimassa olevia määräyksiä.

Asennuksessa on noudatettava VDMA-ohjelehtisen

Hochdruckreinigungssysteme; Begriffe, Anforderungen, Installation, Prüfung" (Korkeapainepesurit; kiinteästi asennetut korkeapaine-puhdistusjärjestelmät; käsitteet, vaatimukset, asennus, tarkastus) (saatavana Beuth Verlag, Köln, www.beuth.de) määräyksiä.

HUOMIO

Vaurioitumisvaara painehäviön johdosta!

Jos korkeapaineputkiston painehäviö on suurempi kuin 10 m pituisen vakiomallisen korkeapaineletkun painehäviö, voi korkeapainepumppu vaurioitua ylikuormituksen vuoksi.

Asenna vastaavasti suurempi korkeapainesuutin suuremman painehäviön kompensoimiseksi.

1. Asenna kiinteästi asennettava putkisto siten, että suunnanmuutoksia on mahdollisimman vähän.

Huomautus

Noudata putkistojen minimiläpimittaa: DN 15 (½").

1. Asenna putkisto paine- ja lämpölaajenemisen tasaamiseksi vaimennetuilla irtonaisilla tai kiinteillä sinkilöillä.

HUOMIO

Vaurioitumisvaara tärinän johdosta!

Jos laite yhdistetään jäykällä putkella korkeapaineputkistoon, tärinöiden johdosta voi laitteeseen tai korkeapaineputkistoon aiheutua vaurioita.

Yhdistä laite korkeapaineputkistoon vain korkeapaineletkujohdolla.

1. Yhdistä laite putkistoon korkeapaine-putkijohdolla.

Huomautus

Noudata korkeapaine-letkujohdon minimiläpimittaa:

Laite Minimi-∅ korkeapaine	let-kujohto nimelliskoko DN (in)
HD9/20-4 S ST Classic HD10/21-4 S ST Classic HD10/25-4 S ST Classic HD13/18-4 S ST Classic	DN 8 ( 14 ")
HD17/15-4 S ST Classic DN	10 ( 38 ")

Ilmausventtiilillä varustetun öljyn mittatikun asennus

HUOMIO

Vaurioitumisvaara ali- tai ylipaineen vuoksi!

Jos tulppaa ei vaihdeta ilmausventtiilillä varustettuun öl-jyn mittatikkuun ennen käyttöönottoa, korkeapaine-pumppu voi vaurioitua.

Korvaa tulppa ehdottomasti ilmausventtiilillä varustetulla öljyn mittatikulla.

1. Kierrä tulppa irti ja hävitä se.

Kuva B

①Tulppa

② Imausventtiilillä varustettu öljyn mittatikku

1. Kierrä ilmausventtiilillä varustettu öljyn mittatikku sisään ja kiristä.

Korkeapainepumpun öljymäärän tarkastus/korjaus

HUOMIO

Vaurioitumisvaara puutteellisen voitelun tai soveltumattomien voiteluaineiden johdosta!

Liian vähäinen öljymäärä tai soveltumattomien voiteluaineiden käyttö voi vaurioittaa korkeapainepumppua.

Kiinnitä ennen käyttöönottoa huomiota korkeapaine-pumpun riittävään öljymäärään ja täytä se vain soveltu-villa voiteluaineilla.

HUOMIO

Vaurioitumisvaara öljyssä olevan veden johdosta!

Jos öljy on maitomaista, öljyssä on vettä, joka vaurioittaa korkeapainepumppua.

Älä ota käyttöön laitetta, jonka öljy on maitomaista.

Ota yhteyttä Kärcher-huoltoon.

1. Laitteen asettaminen vaakasuoraan, katso luku Laitteen kiinnitys tai sijoitus.

Korkeapainepumpun öljymäärän tarkastaminen öljymäärän osoittimesta

1. Tarkasta öljymäärän osoittimesta öljyn määrä, sen täytyy olla keskellä tarkastuslasia.

Öljyn täyttäminen tarvittaessa hitaasti, erittelyt löytyvät luvusta Tekniset tiedot.

Korkeapainepumpun öljymäärän tarkastaminen ilmausventtiilillä varustetusta öljyn mittatikusta

1. Kierrä ilmausventtiilillä varustettu öljyn mittatikku irti ja pyyhi se puhtaalla, nukkaamattomalla liinalla.

2. Työnnä ilmausventtiilillä varustettu öljyn mittatikku sisään aukkoon, älä kierrä sitä sisään.

Kuva C

1. Vedä ilmausventtiilillä varustettu öljyn mittatikku ulos ja lue öljyn määrä, sen täytyy olla merkintöjen MIN ja MAX välissä.

Öljyn täyttäminen tarvittaessa hitaasti, erittelyt löytyvät luvusta Tekniset tiedot.

1. Pese kädet huolellisesti saippualla ja vedellä jokai- sen öljyyn koskettamisen jälkeen.

Lisävarusteiden asennus

Huomautus

EASY!Lock-järjestelmä yhdistää komponentit pikakier-teellä vain yhdellä kierolla nopeasti ja turvallisesti.

1. Yhdistä suihkuputki korkeapainepistooliin ja kiristä hattumutteri käsitiukkuuteen (EASY!Lock).

Kuva D

1. Aseta korkeapainesuutin suihkuputkeen.

2. Asenna hattumutteri ja kiristä käsin (EASY!Lock).

3. Kiinnitä suurpaineletku käsiruiskupistooliin ja yhdistä se laitteen suurpaineliitäntään ja kiristä käsin (EA-SY!Lock).

Sähköliitäntä

⚠VAARA

Sähköiskun aiheuttama loukkaantumisvaara

Yhdistä laite pistokkeella sähköverkkoon. Ei erotettavissa oleva liitäntä sähköverkkoon on kielletty. Pistoketta käytetään erottamiseen verkosta.

Yhdistä laite vain vaihtovirtaan.

Käytä jatkojohtoa, jonka läpimitta on riittävä (katso "Tekniset tiedot").

Kelaa jatkojohto kokonaan irti kaapelikelasta.

1. Kelaa verkkokaapeli auki ja aseta lattialle.

2. Yhdistä verkkopistoke pistorasiaan.

Vesiliitäntä

Liitäntä vesijohtoon

△VAROITUS

Terveydellisiä vaaroja käytössä ilman järjestelmäerotinta!

Jos järjestelmää käytetään ilman eteenkytkettyä järjestelmäerotinta, seurauksena on terveydellisiä vaaroja likaantuneen veden juomavesiverkkoon johtamisen vuoksi.

Noudata vesiyhtiön määräyksiä.

Älä käytä laitetta juomavesiverkossa ilman järjestelmäerotinta.

Käytä KÄRCHER-järjestelmäerotinta tai vaihtoehtoisesti standardin EN 12729 tyypin BA mukaista järjestelmäerotinta. Järjestelmäerottimen kautta virrannut vesi ei enää ole juomakelpoista.

Yhdistä järjestelmäerotin aina vesihuoltoon, ei koskaan suoraan laitteen vesiliitäntään.

1. Tarkasta, onko syöttöveden paine, lämpötila ja määrä sekä vedentuloletkun mitat vaatimusten mukaiset, katso luku Tekniset tiedot.
2. Yhdistä järjestelmäerotin ja laitteen vesiliitäntä vedentuloletkuun.
3. Avaa veden tulo.

Veden imeminen säiliöistä

1. Kierrä imuletku ja suodatin vesiliitäntään (suodattimen tilausnumero, katso luku Tekniset tiedot).
2. Ilmaa laite (katso luku Laitteen ilmanpoisto).

Laitteen ilmanpoisto

1. Kierrä suurpainesuutin irti suihkuputkesta.
2. Anna laitteen käydä, kunnes vesi valuu ulos ilman kuplia.
3. Jos ilmanpoistossa on ongelmia, anna laitteen käydä 10 sekuntia ja kytke se sitten pois päältä. Toista menettely useita kertoja.
4. Kytke laite pois päältä.
5. Kierrä suurpainesuutin suihkuputkeen.

Käyttö

⚠VAARA

Vaurioituneiden, jännitettä johtavien osien koskettaminen on hengenvaarallista!

Käytettäessä vaurioituneita verkkopistokkeita, verkko- kaapeleita ja jatkojohtoja, on olemassa hengenvaara sähköiskun vuoksi!

Tarkasta verkkopistoke, verkkokaapeli ja jatkokaapelit vaurioiden varalta ennen jokaista käyttökertaa ja käytä niitä vain moitteettomassa kunnossa.

Anna vaurioituneet osat välittömästi ammattitaitoisen henkilön vaihdettaviksi.

⚠VAROITUS

Loukkaantumisvaara suurpainesuihkun johdosta!

Viallisesta laitteesta ja varusteista tai virheellisen asennuksen johdosta voi laueta korkeapainesuihku ja aiheuttaa vakavia vammoja.

Tarkasta laite ja varusteet vaurioiden ja vikojen varalta ennen jokaista käyttökertaa.

Anna vauriot välittömästi korjattaviksi ja käytä laitetta ja varusteita vain moitteettomassa kunnossa ja oikein asennettuina.

△VAROITUS

Loukkaantumisvaara suurpainesuihkun johdosta!

Paineenalaisestaa laitteesta ja varusteista voi laueta korkeapainesuihku ja aiheuttaa vakavia vammoja.

Pidä korkeapainepistoolista ja suihkuputkessa kiinni molemmin käsin.

Älä koskaan kiinnitä laukaisuvipua painettuun asen- toon.

Tee laite paineettomaksi ja irrota verkkopistoke verkkopistorasiasta ennen kuin avaat, irrotat tai asennat korkeapaineletkua tai korkeapainepistoolia tai teet töitä laitteelle tai varusteille.

Työnnä korkeapainepistoolin varmistuslukitusta eteenpäin ennen kuin avaat, irrotat tai asennat suihkuputkea,

suihkusuutinta ta varusteita (esim. T-Racer, säiliöllä varustettu vaahtoputki).

Käyttö korkeapaineella

Huomautus

Laitteessa on painekytkin. Moottori käynnistyy vain, kun laukaisuvipua painetaan.

1. Tarkasta laite ennen jokaista käyttökertaa vaurioiden ja vuotojen varalta, katso luku Aina ennen käyttöä.
2. Käännä laitekytkin asentoon "I/ON".
3. Työnnä varmistuslukitus taaksepäin. Käsiruiskupistoolin varmistus on poistettu.
4. Vedä laukaisinvivusta.
5. Säädä työpaine ja vesimäärä portaattomasti kään-tämällä paine- ja määräsäädintä (+/-).

Käyttö puhdistusaineilla

△VAROITUS

Terveydellisiä vaaroja puhdistusaineiden virheelli- sen käsittelyn johdosta!

Puhdistusaineiden virheellinen käsittely voi vaarantaa sinun ja muiden ihmisten terveyden.

Noudata puhdistusainevalmistajien turvallisuus- ja käyttöohjeita ja toimi niiden mukaisesti.

HUOMIO

Vaurioitumisvaara puhdistusaineiden virheellisen käsittelyn johdosta!

Puhdistusaineiden virheellinen käsittely voi vauroittaa laitetta, varusteita ja käsiteltyjä kohteita.

Käytä vain KÄRCHERin hyväksymää puhdistusainetta. Noudata puhdistusainevalmistajien turvallisuus- ja käyttöohjeita ja toimi niiden mukaisesti.

Noudata annostusta ja vaikutusaikaa koskevia ohjeita. Käytä puhdistusaineita säästeliäästi ympäristön suojelemiseksi.

Huomautus

KÄRCHER-puhdistusaineet takaavat häiriöttömän työskentelyn. Pyydä meiltä lisää ohjeita tai tilaa meiltä luettelo tai puhdistusaineiden esittelylehtiset.

Huomautus

Puhdistusaineiden levittäminen laitteella on mahdollista valinnaisten varusteiden avulla, kuten esim. annostelu-yksikkö, puhdistusainesuutin, säiliöllä varustettu vaah-toputki.

Ota selvää tai pyydä neuvoja.

Käyttö säiliöllä varustetun vaahtoputken kanssa

1. Kierrä säiliö irti. Kuva F

① Säiliö
② Vaahtosuutin
③ Korkeapainepistooli
4 Imuletku
⑤ Läppäsarja Sekoitus: 3=suuri, 2=keskitaso, 1=vähäinen

1. Aseta haluamasi läppä imuletkuun.
2. Täytä puhdistusainetta säiliöön.
3. Kiinnitä säiliö vaahtosuuttimeen.
4. Irrota suihkuputki korkeapainepistoolista.
5. Kiinnitä säiliöllä varustettu vaahtoputki korkeapaine-pistooliin ja kiristä käsitiukkuuteen.
6. Kytke suurpainepesuri päälle.

Suositellut puhdistusmenetelmät

1. Suihkuta puhdistusainetta hieman kuivalle pinnalle ja anna vaikuttaa (ei kuivua).
2. Huuhtele lika pois korkeapainesuihkulla.

Puhdistusaineella käytön jälkeen

Säiliöllinen vaahtoputki on huuhdeltava käytön jälkeen puhdistusainekerrostumien välttämiseksi.

1. Kierrä säiliö irti.
2. Kaada puhdistusainejäämät takaisin toimituspakka-ukseensa.
3. Täytä säiliö puhtaalla vedellä.
4. Kiinnitä säiliö säiliölliseen vaahtoputkeen.
5. Käytä säiliöllistä vaahtoputkea n. 1 minuutin ajan, jotta puhdistusainejäämät huuhtoutuvat pois.
6. Tyhjennä säiliö.

Käytön keskeyttäminen

1. Vapauta laukaisinvipu.
   Laite kytkeytyy pois päältä.
2. Työnnä varmistuslukitus eteenpäin. Käsiruiskupistooli on varmistettu.

Käytön jatkaminen

1. Työnnä varmistuslukitus taaksepäin.
   Käsiruiskupistoolin varmistus on poistettu.
2. Paina laukaisinvipua.
   Laite kytkeytyy päälle.

Käytön lopettaminen

1. Sulje veden tulo.
2. Paina laukaisinvipua.
3. Käännä laitekytkin asentoon "I/ON" ja anna laitteen käydä 5-10 s.
4. Vapauta laukaisinvipu.
5. Käännä laitekytkin asentoon "0/OFF".
6. Irrota verkkopistoke kuivin käsin pistorasiasta.
7. Irrota vedentuloletku laitteen vesiliitännästä.
8. Käytä laukaisuvipua, kunnes laite on paineeton.
9. Työnnä varmistuslukitus eteenpäin. Käsiruiskupistooli on varmistettu.

Kuljetus

△VARO

Loukkaantumis- ja vaurioitumisvaara painon huomiotta jättämisen johdosta!

Laitetta kuljetettaessa ja varastoitaessa on olemassa loukkaantumis- ja vaurioitumisvaara sen painon vuoksi. Kiinnitä kuljetuksessa ja varastoinnissa huomiota laitteen painoon, katso luku Tekniset tiedot.

Huomautus

Laitteen nostamiseen tai kantamiseen tarvitaan vähintään 1 apulainen.

● Laitteen kuljettaminen:
a Nosta ja kanna laitetta laiterungosta.
b Aseta laite soveltuvaan kuljetusvälineeseen (esim. lavakuorma-autoon) ja varmista se liukumista ja kaatumista vastaan.
c Kuormaa laite ajoneuvoon ja varmista vastaavien voimassa olevien määräysten mukaan liukumista ja kaatumista vastaan.

Varastointi

△VARO

Loukkaantumis- ja vaurioitumisvaara painon huomiotta jättämisen johdosta!

Laitetta kuljetettaessa ja varastoitaessa on olemassa loukkaantumis- ja vaurioitumisvaara sen painon vuoksi.

Kiinnitä kuljetuksessa ja varastoinnissa huomiota laitteen painoon, katso luku Tekniset tiedot.

HUOMIO

Jäätyminen aiheuttaa vaurioitumisvaaran!

Vesi, jota ei ole tyhjennetty kokonaan, voi jäätyessään vaurioittaa laitetta ja varusteita.

Tyhjennä vesi kokonaan laitteesta ja varusteista.

Suojaa laite ja varusteet jäätymiseltä.

Laitteen varastointi

1. Käytön lopettaminen, katso luku Käytön lopettaminen.
2. Irrota korkeapaineletku tai korkeapaine-letkujohto laitteen korkeapaineliitännästä, katso luku Lisäva-rusteiden asennus.
3. Irrota korkeapaineletku korkeapainepistoolista, katso luku Lisävarusteiden asennus.
4. Anna veden valua kokonaan ulos korkeapaineletkusta ja suihkuputkella varustetusta korkeapainepistoolista.
5. Irrota verkkopistoke kuivin käsin pistorasiasta.
6. Varastoi laite ja varusteet jäätymiseltä suojattuun si- sätilaan.

Laitteen huuhteleminen jäätymisenestoaineella

Jos jäätymiseltä suojattu säilytys ei ole mahdollista:

1. Sulje veden tulo.
2. Irrota vedentuloletku laitteen vesiliitännästä.
3. Anna veden valua ulos laitteesta.
4. Pumppaa laitteen läpi tavallista pakkassuoja-ainetta.

Huomautus

Käytä tavanomaista ajoneuvoille tarkoitettua pakkas-suoja-ainetta, jossa on glykolia. Noudata jäätymisenestoaineen valmistajan käsittelyohjeita.

1. Käännä laitekytkin asentoon "I/ON".

2. Käytä laukaisuvipua enint.1 minuutin ajan, kunnes jäätymisenestoaine on poistunut laitteesta.

3. Käännä laitekytkin asentoon "0/OFF".

4. Irrota korkeapaineletku tai korkeapaine-letkujohto laitteen korkeapaineliitännästä, katso luku Lisäva-rusteiden asennus.

5. Irrota korkeapaineletku korkeapainepistoolista, katso luku Lisävarusteiden asennus.

6. Anna veden valua kokonaan ulos korkeapaineletkusta ja suihkuputkella varustetusta korkeapainepistoolista.

7. Irrota verkkopistoke kuivin käsin pistorasiasta.

8. Varastoi laite ja varusteet jäätymiseltä suojattuun si- sätilaan.

Hoito ja huolto

⚠VAARA

Laite käynnistyy tahattomasti

Loukkaantumisvaara, sähköisku

Kytke laite pois päältä ennen kaikkia laitteelle tehtäviä töitä ja irrota verkkopistoke.

Huomautus

Jäteöljyn saa hävittää vain siihen tarkoitetuissa keräys-paikassa. Vie syntynyt jäteöljy sinne. Ympäristön jäteöl-jyllä saastuttaminen on rangastava teko.

Turvatarkastus/huoltosopimus

Voit sopia jälleenmyyjän kanssa säännöllisestä turvatarkastuksesta tai tehdä huoltosopimuksen. Kysy ohjei-ta.

Huoltovälit

Aina ennen käyttöä

• Tarkasta verkkopistoke, verkkokaapeli ja jatkokaa-pelit vaurioiden varalta.
  Anna valtuutetun asiakaspalvelun tai sähköalan ammattilaisen vaihtaa välittömästi vaurioituneet osat.
• Tarkasta korkeapaineletku, korkeapainepistooli, suihkuputki ja varusteet vaurioiden varalta. Vaihda vaurioituneet osat välittömästi.
• Tarkasta laitteen tiiviys. 3 pisaraa vettä minuutissa on sallittu. Jos vuoto on suurempi, ota yhteyttä asiakaspalveluun.

Viikoittain

HUOMIO

Vaurioitumisvaara öljyssä olevan veden johdosta!

Jos öljy on maitomaista, öljyssä on vettä, joka vaurioittaa korkeapainepumppua.

Älä ota käyttöön laitetta, jonka öliy on maitomaista.

Ota yhteyttä Kärcher-huoltoon.

• Korkeapainepumpun öljymäärän tarkastus, katso luku Korkeapainepumpun öljymäärän tarkastus/korjaus.
• Hienosuodattimen puhdistus, katso luku Hienosuodattimen puhdistus.

500 käyttötunnin välein, vähintään vuosittain

• Anna asiakaspalvelun suorittaa laitteen huolto.
• Korkeapainepumpun öljynvaihto, katso luku Korkeapainepumpun öljynvaihto.

Hienosuodattimen puhdistus

1. Sulje veden tulo.
2. Laitteen paineen poistaminen, katso luku Käytön lo-pettaminen.
3. Kierrä hattumutteri irti.

Kuva G

① Hienosuodattimen kotelo

② Hienosuodatin

③ Välikappale

④ Kiristysmutteri

1. Vedä välikappale ulos.

2. Vedä hienosuodatin ulos hienosuodattimen kotelosta.

3. Huuhtele hienosuodatin puhtaalla vedellä tai puhal- la se puhtaaksi paineilmalla.

4. Aseta hienosuodatin suodatinkoteloon.

5. Kiinnitä välikappale.

6. Kiristä liitosmutteri käsikireydelle.

Korkeapainepumpun öljynvaihto

HUOMIO

Vaurioitumisvaara tyhjennettäessä korkeapaine-pumpun öljyä!

Öljyn tyhjentäminen käytön aikana vaurioittaa korkeapainepumppua.

Älä kierrä öljynpoistotulppaa irti laitteen ollessa käytössä.

1. Käännä laitekytkin asentoon "0/OFF".

⚠VAROITUS

Palovammojen vaara!

Korkeapainepumpun öljy voi olla hyvin kuumaa ja aiheuttaa palovammoja.

Anna laitteen jäähtyä ennen korkeapainepumpun öljyn tyhjentämistä.

1. Anna laitteen jäähtyä.

2. Aseta sopiva astia (öljynkestävä, tilavuus väh. 1,5 l) öljynpoistotulpan alle.
   Laitteen on oltava vaakasuorassa, katso luku Laitteen kiinnitys tai sijoitus.

Kuva H

① Ilmausventtiilillä varustettu öljyn mittatikku

2 Öljyn täyttöasteen ilmaisin

③ Öljynpoistotulppa

1. Kierrä öljynpoistotulppa irti vastapäivään lenkki- tai hylsyavaimella.

2. Anna korkeapainepumpun öljyn valua kokonaan ulos.

3. Vaihda poistotulpan tiivisterengas.

4. Käännä poistotulppa myötäpäivään sisään ja kiristä se.

5. Täytä uutta öljyä, katso luku Korkeapainepumpun öljymäärän tarkastus/korjaus.

6. Hävitä jäteöljy ympäristöystävällisesti ja paikallisten määräysten mukaisesti.

7. Pese kädet huolellisesti saippualla ja vedellä jokai- sen öljyyn koskettamisen jälkeen.

Ohjeita häiriöissä

⚠VAARA

Tahattomasti käynnistyvä laite, kosketus virtaajoh- taviin osiin

Loukkaantumisvaara, sähköisku Kytke pois päältä ennen laitteelle tehtäviä töitä. Irrota verkkopistoke.

Anna kaikki sähköosien tarkastukset ja niiden parissa tehtävät työt ammattilaisen suoritettaviksi.

Ota yhteyttä valtuutettuun asiakaspalveluun sellaisten häiriöiden osalta, joita ei ole mainittu tässä luvussa.

Laite ei käynnisty

1. Tarkasta, onko verkkokaapelissa vaurioita.

2. Tarkasta verkkojännite.

3. Jos laite on ylikuumentunut: a Käännä laitekytkin asentoon "0/OFF". b Anna laitteen jäähtyä vähintään 15 minuuttia. c Käännä laitekytkin asentoon "I/ON".

4. Sähkövian tapauksessa ota yhteyttä asiakaspalveluun.

Laitteeseen ei muodostu painetta

1. Tarkasta, että korkeapainesuutin on oikean kokoinen (katso luku "Tekniset tiedot").
2. Puhdista tai vaihda suutin.
3. Ilmaa laite (katso luku "Vesilitäntä / Laitteen ilmanpoisto").
4. Puhdista hienosuodatin ja vaihda se tarvittaessa (katso luku "Hoito ja huolto/ Viikoittain").
5. Tarkasta veden tulomäärä (vaaditut määrät, katso luku "Tekniset tiedot").
6. Ota tarvittaessa yhteyttä asiakaspalveluun.

Vedenmäärä on liian alhainen

1. Kun käytät pitkää korkeapaineletkua tai korkeapaineletkua, jonka läpimitta on pieni, asenna suihkuputkeen suurempi korkeapainesuutin.

Pumppu ei ole tiivis.

Enintään 3 pisaraa vettä minuutissa on sallittu.

- Jos laite vuotaa tätä enemmän, anna asiakaspalvelun tarkastaa se.

Pumppu kolisee

1. Tarkasta veden tulomäärä (vaaditut määrät, katso luku "Tekniset tiedot").

2. Ilmaa laite (katso luku "Vesiliitäntä / Laitteen ilmanpoisto").

3. Puhdista hienosuodatin ja vaihda se tarvittaessa (katso luku "Hoito ja huolto/ Viikoittain").
4. Ota tarvittaessa yhteyttä asiakaspalveluun.

Puhdistusaineseos on liian vähäinen

1. Tarkasta, että käytetty säiliöllinen vaahtoputki sopii laitteen virtausnopeudelle.
2. Täytä vaahtoputken säiliö uudelleen.
3. Aseta suurempi suljinimuletkuun.
4. Tarkasta, onko imuletkussa ja säiliöllisessä vaah- tosuuttimessa puhdistusainekerrostumia. Poista kerrostumat haalealla vedellä.
5. Ota tarvittaessa yhteyttä asiakaspalveluun.

Vaahdonmuodostus on liian vähäinen

1. Tarkasta, että käytetty säiliöllinen vaahtoputki sopii laitteen virtausnopeudelle.

2. Tarkasta, onko imuletkussa ja säiliöllisessä vaahtoputkessa puhdistusainekerrostumia. Poista kerrostumat haalealla vedellä.

3. Ota tarvittaessa yhteyttä asiakaspalveluun.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

Tekniset tiedot

				HD 9/20-4 S ST Classic	HD 10/21-4 S ST Classic	HD 10/25-4 S ST Classic	HD 13/18-4 S ST Classic	HD 17/15-4 S ST Classic
Maaversio
M	a	a		E	U	E	U	E
Sähköliitäntä
Jännite			V			400		400
V	a	i	h	e			~	3
Taajuus			Hz	50	50	50	50	50
Suurin sallittu verkon impedanssi			Ω	-	-	0.0452 +j0.0283	0.0452 +j0.0283	0.0452 +j0.0283
Liitäntäteho			kW	7	8	8,8	8,8	9
Kotelointiluokka				IPX5	IPX5	IPX5	IPX5	IPX5
Verkkosulake (hidas, tyyppi C)			A	16	16	16	16	16
Jatkojohto 10 m			mm2	2,5	2,5	2,5	2,5	2,5
Jatkojohto 30 m			mm2	4	4	4	4	4
Vesiliitäntä
Tulopaine (enint.)			MPa	1	1	1	1	1
Tulolämpötila (enint.)			°C	60	60	60	60	60
Tulomäärä (väh.)			l/min	18	20	20	25	31,6
Imunostokorkeus (enint.)			m	0,5	0,5	0,5	0,5	0,5

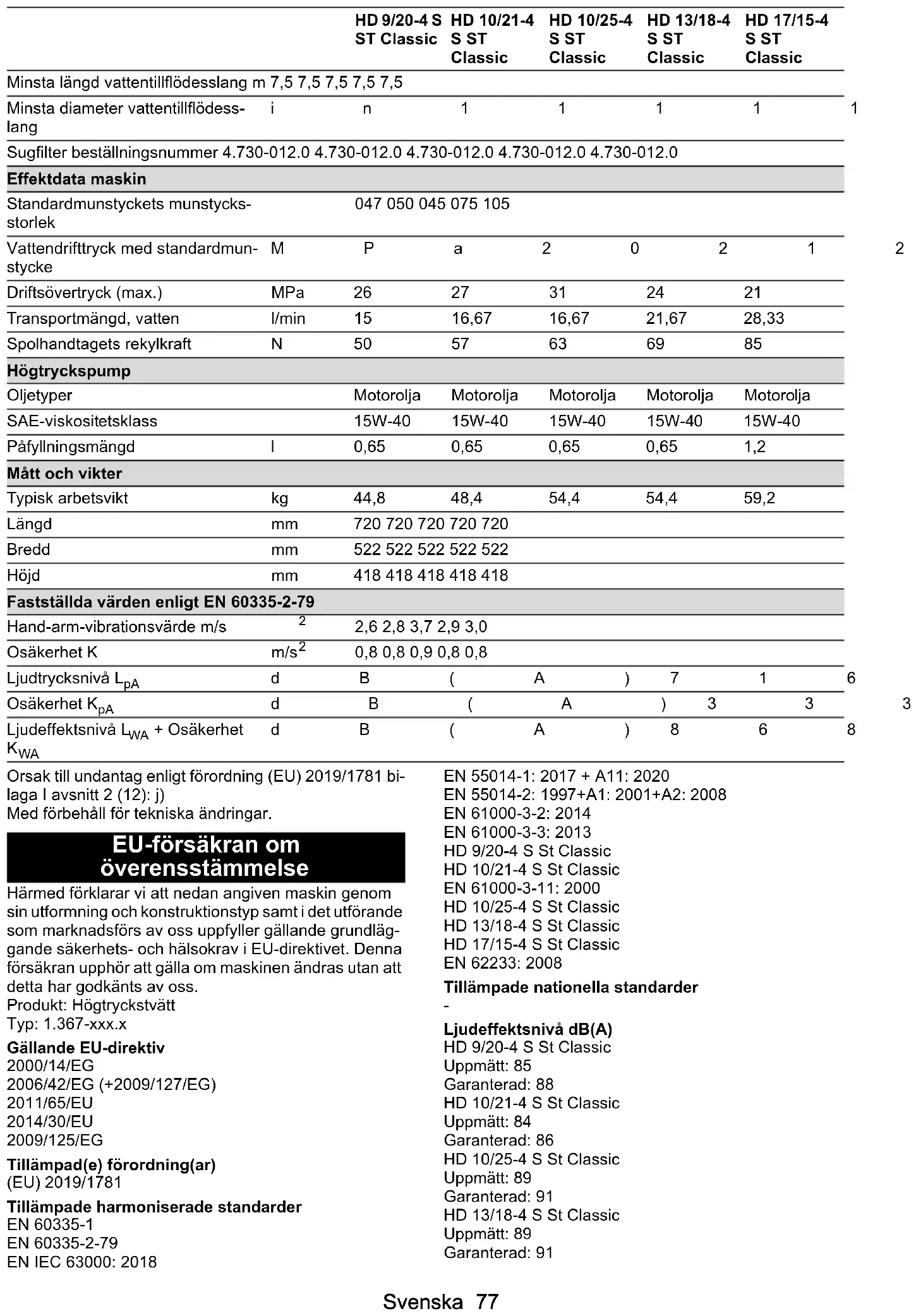

Vedentuloletkun vähimmäispituus			m	7,5	7,5	7,5	7,5	7,5
Vedentuloletkun vähimmäisläpimitta			i	n	1	1	1	1
Imusuodattimen tilausnumero				4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Laitteen tehotiedot
Vakiosuuttimen suutinkoko				047 050 045 075 105
Veden käyttöpaine vakiosuuttimella			MPa	20	21	25	18	15
Käyttöpaine (enint.)			MPa	26	27	31	24	21
Pumppausmäärä, vesi			l/min	15	16,67	16,67	21,67	28,33
Käsiruiskupistoolin rekyylivimoima			N	50	57	63	69	85
Korkeapainepumppu
Öljylaatu				Moottoriöljy	Moottoriöljy	Moottoriöljy	Moottoriöljy	Moottoriöljy
SAE-viskositeettiluokka				15W-40	15W-40	15W-40	15W-40	15W-40
Täyttömäärä			I	0,65	0,65	0,65	0,65	1,2
Mitat ja painot

HD 9/20-4 SST Classic

HD 10/21-4S STClassic

HD 10/25-4S STClassic

HD 13/18-4S STClassic

HD 17/15-4S STClassic

Tyypillinen käyttöpaino kg 44,8 48,4 54,4 54,4 59,2

Pituus mm 720 720 720 720 720

Leveys mm 522 522 522 522 522

Korkeus mm 418 418 418 418 418

Määritetyt arvot EN 60335-2-79 mukaan

Käsi-käsivarsi-tärinäarvo m/s	^2	2,6	2,8	3,7	2,9	3,0
Epävarmuus K m/s	^2	0,8	0,8	0,9	0,8	0,8
Äänenpainetaso L_pA	d	B		(	A	)	7	1	6
Epävarmuus K_pA	dB(A)	3		3	3	3		3
Äänen tehotaso L_WA + epävarmuus K_WA	d	B		(	A	)	8	6	8

Poikkeuksen syy asetuksen (EU) 2019/1781 liitteen I osan 2 (12): j) mukaan

Oikeus teknisiin muutoksiin pidätetään.

EU-

vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Painepesuri

Tyyppi: 1.367-xxx.x

Sovellettu asetus (sovelletut asetukset)

(EU) 2019/1781

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 9/20-4 S St Classic

HD 10/21-4 S St Classic

EN 61000-3-11: 2000

HD 10/25-4 S St Classic

HD 13/18-4 S St Classic

HD 17/15-4 S St Classic

EN 62233: 2008

Sovelletut kansalliset standardit

Äänen tehotaso dB(A)

HD 9/20-4 S St Classic

Mitattu: 85

Taattu: 88

HD 10/21-4 S St Classic

Mitattu: 84

Taattu: 86

HD 10/25-4 S St Classic

Mitattu: 89

Taattu: 91

HD 13/18-4 S St Classic

Mitattu: 89

Taattu: 91

HD 17/15-4 S St Classic

Mitattu: 91

Taattu: 93

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

H. Jenner

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Lisavarustus ja varuosad

da. Kontrolli tulemus tuleb kirjalikult dokumenteerida.

- Ärge tehke seadmel ja tarvikutel muudatusi.
