KÄYTTÖOHJE NT 611 Mwf Kärcher

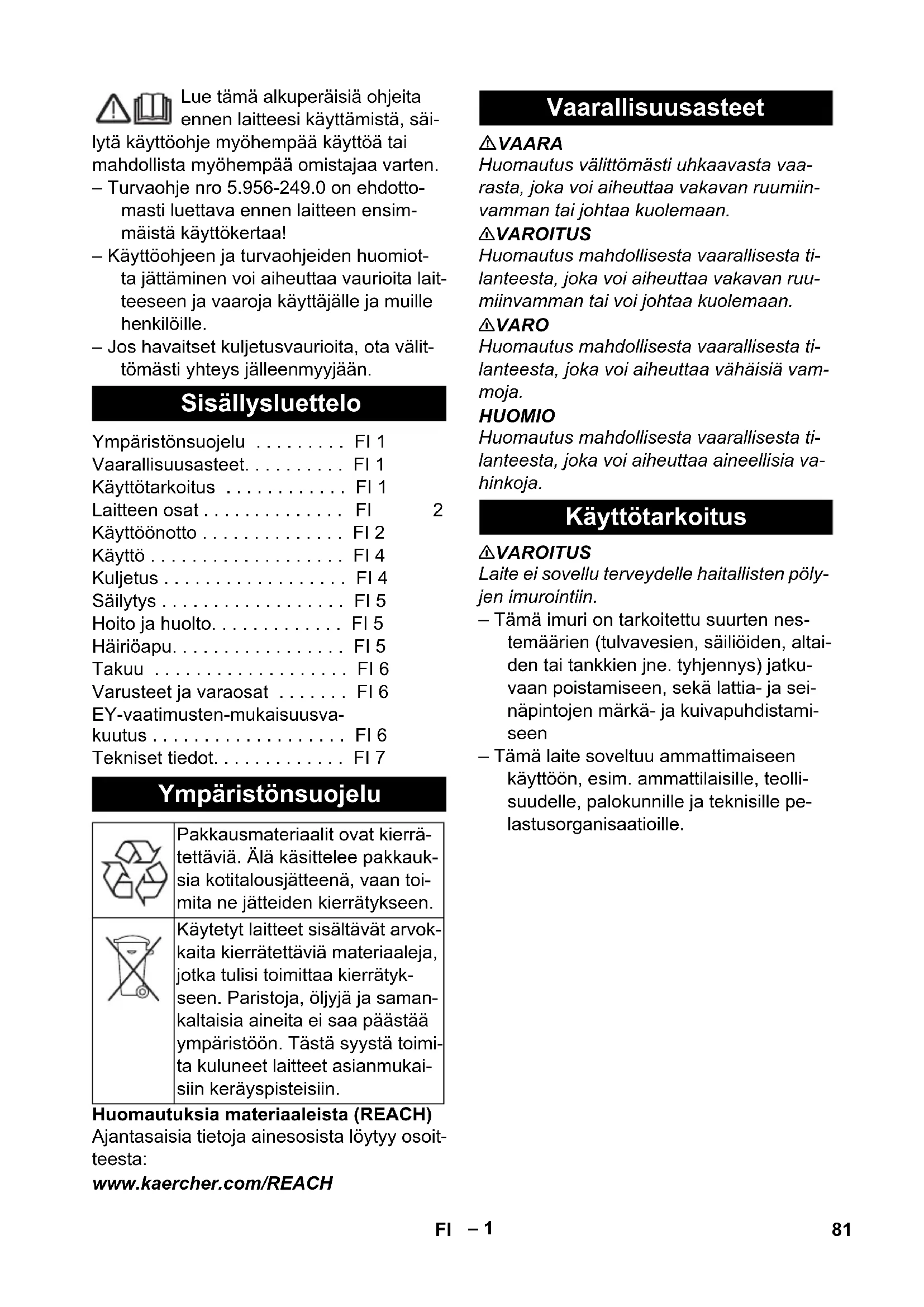

Artikelnr. Kabellängd EU 6.649-875.0 10 m 80 SV– 1 Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi- lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. – Turvaohje nro 5.956-249.0 on ehdotto- masti luettava ennen laitteen ensim- mäistä käyttökertaa! – Käyttöohjeen ja turvaohjeiden huomiot- ta jättäminen voi aiheuttaa vaurioita lait- teeseen ja vaaroja käyttäjälle ja muille henkilöille. – Jos havaitset kuljetusvaurioita, ota välit- tömästi yhteys jälleenmyyjään. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit- teesta: www.kaercher.com/REACH VAARA Huomautus välittömästi uhkaavasta vaa- rasta, joka voi aiheuttaa vakavan ruumiin- vamman tai johtaa kuolemaan. 몇 VAROITUS Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vakavan ruu- miinvamman tai voi johtaa kuolemaan. 몇 VARO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja. HUOMIO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa aineellisia va- hinkoja. 몇 VAROITUS Laite ei sovellu terveydelle haitallisten pöly- jen imurointiin. – Tämä imuri on tarkoitettu suurten nes- temäärien (tulvavesien, säiliöiden, altai- den tai tankkien jne. tyhjennys) jatku- vaan poistamiseen, sekä lattia- ja sei- näpintojen märkä- ja kuivapuhdistami- seen – Tämä laite soveltuu ammattimaiseen käyttöön, esim. ammattilaisille, teolli- suudelle, palokunnille ja teknisille pe- lastusorganisaatioille. Sisällysluettelo Ympäristönsuojelu . . . . . . . . . FI 1 Vaarallisuusasteet. . . . . . . . . . FI 1 Käyttötarkoitus . . . . . . . . . . . . FI 1 Laitteen osat . . . . . . . . . . . . . . FI 2 Käyttöönotto . . . . . . . . . . . . . . FI 2 Käyttö . . . . . . . . . . . . . . . . . . . FI 4 Kuljetus . . . . . . . . . . . . . . . . . . FI 4 Säilytys . . . . . . . . . . . . . . . . . . FI 5 Hoito ja huolto. . . . . . . . . . . . . FI 5 Häiriöapu. . . . . . . . . . . . . . . . . FI 5 Takuu . . . . . . . . . . . . . . . . . . . FI 6 Varusteet ja varaosat . . . . . . . FI 6 EY-vaatimusten-mukaisuusva- kuutus . . . . . . . . . . . . . . . . . . . FI 6 Tekniset tiedot. . . . . . . . . . . . . FI 7 Ympäristönsuojelu Pakkausmateriaalit ovat kierrä- tettäviä. Älä käsittelee pakkauk- sia kotitalousjätteenä, vaan toi- mita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvok- kaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätyk- seen. Paristoja, öljyjä ja saman- kaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimi- ta kuluneet laitteet asianmukai- siin keräyspisteisiin. Vaarallisuusasteet Käyttötarkoitus 81FI– 2 1 Uimuri 2 Verkkokaapeli 3 Laitteen verkkopistoke 4Imuletku 5 Imupään lukitus 6 Pölysäiliö 7 Tyhjennyspumpun kaapelipidike 8 Sulkulevy 9 Kääntöpyöräkahva 10 Ohjausrulla 11 Lattiasuutin 12 Lattiasuulekkeen korkeudensäätö 13 Imuputki 14 Imukaulus 15 Imupää 16 Tyhjennyspumppu 17 Tyhjennyspumpun hattumutteri 18 Kantokahva 19 Suodattimen kansi 20 Työntökahva 21 Kahva 22 Tyhjennyspumpun uimurikytkin 23 Esisuodatin 24 Tyhjennyspumpun verkkopistoke 25 Kytkin "Tyhjennyspumppu OFF" 26 Pistorasia 27 Kytkin "Tyhjennyspumppu ON" 28 Pääkytkin 29 Poistoilmansuodatin 30 Karkealikasuodatin/poimusuodatin 31 Poistoletku 32 Sulkutulppa (GEKA-C -liitin) 33 Kaapelikoukku 34 Tyyppikilpi Laite mahdollistaa 3 eri käyttötapaa: 1 Märkäimurointi tyhjennyspumppua käyttäen 2 Märkäimurointi ilman tyhjennyspump- pua 3 Kuivaimurointi Huomautus: Märkäimurointi on mahdollis- ta myös, kun tyhjennyspumppu on kytketty pois päältä tai poistettu. Tyhjennyspumpun poistaminen, katso kohtaa Kuivaimu. Kuva Irrota harjakaistaleet. Aseta kumihuulet paikalleen. Huomautus: Kumihuulien rakenteellisen puolen on osoitettava ulospäin. Kuva Vapauta imupää lukituksesta, poista imupää. Vedä paperisuodatinpussi/kuitusuoda- tinpussi taaksepäin ulos. Aseta imupää paikalleen ja lukitse se. – Imuroitaessa märkää likaa, paperi- tai kuitusuodatinpussi on aina ensin pois- tettava. Kuva Vapauta imupää lukituksesta, poista imupää. Poista kalvosuodatin. Aseta imupää paikalleen ja lukitse se. – Imuroitaessa märkää likaa kalvosuoda- tin on aina poistettava. Avaa suodattimen kansi. Poista poimusuodatin. Aseta tilalle karkealikasuodatin Sulje suodattimen kansi, sen on lukitut- tuva kuuluvasti. Kuva Poista sulkutulppa (GEKA-C -liitin) Liitä tyhjennysletku (nimellisläpimitta 3/4“ tai suurempi) Kuva Poista likavesi poistoletkun avulla. Laitteen osat Käyttöönotto Märkäimu Kumihuulten asennus Paperisuodatinpussin/ kuitusuodatinpussin poistaminen Kalvosuodattimen poisto Karkealikasuodattimen asetus paikalleen Tyhjennysletkun liittäminen Likaveden laskeminen pois 82 FI– 3 HUOMIO Imuroinnin aikana ei koskaan saa poistaa karkealikasuodatinta. – Märkäimurointi ilman tyhjennyspump- pua: On suositeltavaa käyttää erikois- suodatinpussia (märkä) (katso suoda- tinjärjestelmät). – Kun maksimi nestetäyttötaso on saavu- tettu, laite kytkeytyy automaattisesti pois päältä. – Märkäimuroinnin päätyttyä: Puhdista ui- muri, säiliö ja mahdollisesti tyhjennys- pumppu kostealla liinalla ja anna kuivua. HUOMIO Ennen kuivaimurointia: Poista tyhjennys- pumppu ja aseta poimusuodatin paikal- leen. Huomautus: Kuivaimuroitaessa tulee aina käyttää poimusuodatinta. HUOMIO Imuroinnin aikana ei saa koskaan poistaa poimusuodatinta. – Imuroitaessa hienojakoista pölyä voi li- säksi käyttää paperisuodatinpussia, kui- tusuodatinpussia tai kalvosuodatinta. Irrota tyhjennyspumpun verkkopistoke pistorasiasta. Vapauta imupää lukituksesta, poista imupää. Kuva Irrota tyhjennyspumpun kaapelipidike ja korvaa se sulkulevyllä. Vedä esisuodatin imuyhteen yli ja pois- ta. Kierrä irti tyhjennyspumpun hattumutte- ri. Poista tyhjennyspumppu ja muovisisä- ke säiliöstä Kuva Laita sulkutulppa tyhjennysletkun tilalle. Aseta imupää paikalleen ja lukitse se. Huomautus: Poimusuodatin ei kuulu toimi- tuslaajuuteen. Avaa suodattimen kansi. Poista karkealikasuodatin. Aseta tilalle poimusuodatin Sulje suodattimen kansi, sen on lukitut- tuva kuuluvasti. Kuva Poista kumihuulet. Aseta tilalle harjakaistat. Huomautus: Paperisuodatinpussi tai kui- tusuodatinpussi ei kuulu toimituslaajuu- teen. Kuva Vapauta imupää lukituksesta, poista imupää. Pistä paperi- tai kuitusuodatinpussi pai- kalleen. Aseta imupää paikalleen ja lukitse se. Huomautus: Kalvosuodatin ei kuulu toimi- tuslaajuuteen. Huomautus: Kalvosuodatinta on käytettä- vä imupään suojaamiseksi, jos imurointi suoritetaan ilman paperisuodatinpussia tai kuitusuodatinpussia. Kuva Vapauta imupää lukituksesta, poista imupää. Vedä kalvosuodatin säiliön reunojen ylitse.

Aseta imupää paikalleen ja lukitse se. Säätöruuvin kierto myötäpäivään: latti- asuulakkeen yläasento Säätöruuvin kierto vastapäivään: latti- asuulakkeen ala-asento Yleistä Kuivaimu Yleistä Tyhjennyspumpun poistaminen Poimusuodattimen asettaminen paikalleen Harjakaistojen asetus paikalleen Paperisuodatinpussin/ kuitusuodatinpussin asetus paikalleen Kalvosuodattimen laitto paikalleen Lattiasuulekkeen korkeudensäätö 83FI– 4 Kuva Imuletku on varustettu puristinliitoslukituk- sella. Kaikki C-40/C-DN-40:n saatavavissa olevat varusteet voidaan liittää puristinlii- tokseen. VAARA Loukkaantumis- ja vahingoittumisvaara- vaara! Pistorasia on tarkoitettu vain tyhjen- nyspumpun liittämiseen suoraan imuriin. Pistorasian käyttö muuhun tarkoitukseen on kiellettyä. Pistä laitteen verkkopistoke pistorasiaan. A Käynnistyspainike B Pysäytys-/testipainike C Suojakytkin D Punainen merkkivalo Paina päällekytkentäpainiketta, punai- nen merkkivalo palaa. Suojakytkin on käyttövalmis. Paina suojakytkimen poiskytkentä-/tes- tipainiketta, punainen merkkivalo sam- muu. Suojakytkin kytkeytyy pois. Paina päällekytkentäpainiketta, punai- nen merkkivalo palaa. Suojakytkin on käyttövalmis. Kytke laite pääkytkimellä päälle. Suurten nestemäärien jatkuva poista- minen: käynnistä tyhjennyspumppu. Poista nesteitä jatkuvasti tai suorita puhdistamista. Vapauta imupää lukituksesta, poista imupää. Irrota tyhjennyspumpun kaapelipidike. Vedä esisuodatin imuyhteen yli ja pois- ta. Tyhjennä esisuodatin. Työnnä esisuodatin paikoilleen asetet- taessa niin kauas imuyhteen yli, että se on kiinni säiliön seinässä. Aseta tyhjennyspumpun kaapelipidike. Aseta imupää paikalleen ja lukitse se. Kytke tyhjennyspumppu, jos käytössä, pois päältä. Kytke laite pääkytkimellä pois päältä. Paina suojakytkimen poiskytkentä-/tes- tipainiketta, punainen merkkivalo sam- muu. Suojakytkin kytkeytyy pois. Vedä laitteen verkkopistoke irti pistora- siasta. Tyhjennä säiliö. Puhdista laite sisältä ja ulkoa imuroi- malla ja kostealla liinalla pyyhkimällä. Kierrä verkkoliitäntäjohto työntöaisassa olevien kaapelikoukkujen ympärille. Kierrä imuletku työntöaisan ympärille. Säilytä laite kuivassa tilassa ja suojaa se asiattomalta käytöltä. 몇 VARO Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi kuljetettaessa laitteen pai- no. Kun kannat laitetta, pidä kiinni kanto- kahvasta ja imuputkesta. Kun kuljetat laitetta ajoneuvoissa, var- mista laite liukumisen ja kaatumisen va- ralta kulloinkin voimassa olevien ohje- sääntöjen mukaisesti. Puristinliitos Käyttö Laitteen käynnistys Poisto- tai tyhjennyskäyttö

Esisuodattimen tyhjennys Laitteen kytkeminen pois päältä Jokaisen käyttökerran jälkeen Laitteen säilytys Kuljetus 84 FI– 5 몇 VARO Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi säilytettäessä laitteen pai- no. Tätä laitetta saa säilyttää vain sisätiloissa. VAARA Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä. Avaa suodattimen kansi. Vaihda karkealika-/poimusuodatin tai poistoilmasuodatin. Sulje suodattimen kansi, sen on lukitut- tuva kuuluvasti. Vapauta imupää lukituksesta, poista imupää. Irrota tyhjennyspumpun kaapelipidike. Vedä esisuodatin imuyhteen yli ja pois- ta. Puhdista esisuodatin. Työnnä esisuodatin paikoilleen asetet- taessa niin kauas imuyhteen yli, että se on kiinni säiliön seinässä. Aseta tyhjennyspumpun kaapelipidike. Aseta imupää paikalleen ja lukitse se. Vapauta imupää lukituksesta, poista imupää. Puhdista uimuri kostealla liinalla. Aseta imupää paikalleen ja lukitse se. VAARA Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä. Työnnä esisuodatin niin kauas imuyh- teen yli, että se on kiinni säiliön seinäs- sä. Anna sähköammattilaisen tarkastaa vir- ransyötön pistorasia. Pistä laitteen verkkopistoke toisen virta- piirin pistorasiaan. Ota yhteyttä asiakaspalveluun. Ota yhteyttä asiakaspalveluun. Tarkasta virransyötön pistorasia ja su- lake. Tarkasta laitteen verkkokaapeli ja verk- kopistoke. Paina suojakytkimen käynnistyspaini- ketta. Kytke laite päälle. Tarkasta uimuri. Käynnistä tyhjennyspumppu. Poista tukokset imusuulakkeesta, imu- putkesta, imuletkusta tai karkealika-/ poimusuodattimesta. Vaihda paperi- tai kuitusuodatinpussi. Lukitse suodattimen kansi oikein. Puhdista kalvosuodatin juoksevassa vedessä tai vaihda tarvittaessa. Vaihda poimusuodatin. Tarkasta poistoletkun tiiviys. Tyhjennä/puhdista esisuodatin. Tarkasta poimusuodattimen oikea asennus. Tarkasta karkealikasuodattimen oikea asennus. Aseta tilalle poimusuodatin Tarkasta poimusuodattimen oikea asennus. Vaihda poimusuodatin. Säilytys Hoito ja huolto Karkealika-/poimusuodattimen tai poistoilmasuodattimen vaihtaminen Esisuodattimen puhdistus Uimurin puhdistus Häiriöapu Imupäätä ei voi asettaa paikoilleen Suojakytkintä ei voi kytkeä päälle Suojakytkin kytkeytyy toistuvasti pois päältä imuria käynnistettäessä. Imuturbiini ei pyöri Imuturbiini kytkeytyy pois päältä Imuvoima vähenee Pölyä tulee ulos kuivaimuroitaessa 85FI– 6 Tarkasta laitteen pistorasia. Vapauta säiliössä kiinnijuuttunut uimu- rikytkin. Vapauta pumpun kiinnijuuttunut siipi- pyörä. Poista tyhjennysletkun nurjahduskohdat. Tarkasta, onko tyhjennysletku tukossa. Jos häiriötä ei voida poistaa, laite täytyy tarkastuttaa asiakaspalvelussa. Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleen- myyjään tai lähimpään valtuutettuun huol- toon. Käytä vain alkuperäisiä tarvikkeita ja vara- osia. Ne takaavat laitteen turvallisen ja häi- riöttömän toiminnan. Tietoja tarvikkeista ja varaosista on sivus- tolla www.kaercher.com. Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaati- muksia. Jos tuotteeseen/tuotteisiin teh- dään muutoksia, joista ei ole sovittu kans- samme, tämä vakuutus ei ole enää voimas- sa. 5.957-602 Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina. Dokumentointivaltuutettu: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: [phone] Faksi: [phone] Winnenden, 2017/01/01 Tyhjennyspumppu ei käy Tyhjennyspumppu pumppaa vain vähän Asiakaspalvelu Takuu Varusteet ja varaosat EY-vaatimusten- mukaisuusvakuutus Tuote: Märkä- ja kuivaimuri Tyyppi: 1.146-xxx Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2014/30/EU 2011/65/EU Sovelletut harmonisoidut standardit EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Sovelletut kansalliset standardit

Chief Executive Officer Head of Approbation 86 FI– 7 Tekniset tiedot NT 611 MWF Verkkojännite V 230 Taajuus Hz 1~ 50 Maks. teho W 2350 Teho (yhteensä) W 2000 Nimellisteho W 1200 Teho, tyhjennyspumppu W 800 Säiliön tilavuus l 55 Täyttömäärä neste l 42 Ilmamäärä (maks.) l/s 56 Alipaine (maks.) kPa (mbar) 23,5 (235) Suojatyyppi -- IPX4 Kotelointiluokka -- I Imuletkuliitin (C-DN/C-ID) mm 40 Pituus x leveys x korkeus mm 570 x 430 x 860 Tyypillinen käyttöpaino kg 23,0 Ympäristön lämpötila (maks.) °C +40 Mitatut arvot EN 60335-2-69 mukaisesti Äänenpainetaso L

dB(A) 63 Epävarmuus K

dB(A) 1 Käsi-käsivarsi tärinäarvo m/s

< 2,5 Epävarmuus K m/s

0,2 Verkkokaapeli H07RN-F 3x1,5 mm
