KÄYTTÖOHJE Variant S1515 HARVIA

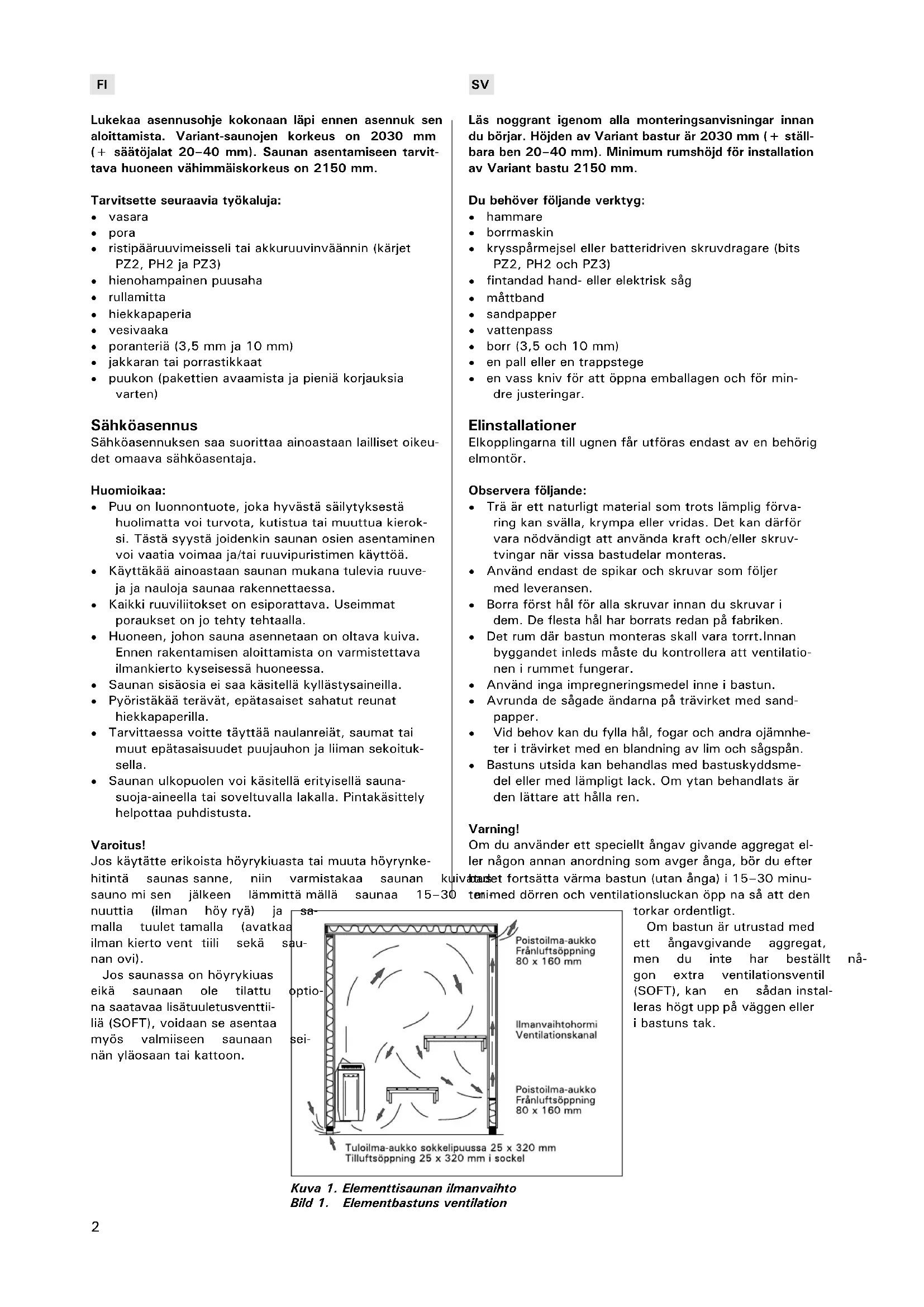

Lukeka asennusohje kokonaan lapi ennen asennuk sen aloittamista. Variant-saunojen korkeus on 2030 mm (+ saatjolat 20-40 mm). Saunan asentamiseen tarvittava huoneen vahimmäiskorkeus on 2150 mm.
Tarvitssette seuraavia tyokaluja:
vasara
- pora
- ristipääruuvimeisseli tai akkuruuvinvännin (karjet PZ2, PH2 ja PZ3)
- hienohampainen puusaha
- rullamitta
- hiekkapaperia
vesivaaka
- poranteriä (3,5 mm ja 10 mm)
- jakkanai parrastikkaat
puukon (pakettienavaamista ja pieniakorjauksia varten)
Sahkooasennus
Sahköasennuksen saa suorittaa ainoastaan lailliset oikeudet omava sahköasentaja.
Huomioikaa:
- Puu on luonnontuote, joka hyvästä saïlytyksestä huolimatta voi turvota, kutistua tai muuttua kieroksi. Tästa syysta joidenkin saunan osien asentaminen voi vaatia voimaa ja/tai ruuvipuristimen käyttoa.
- Käytträkää ainoastaan saunan mukana tulevia ruuveja ja nauloja saunaa rakennettaessa.
- Kaikki ruuviliitokset on esiporattava. Useimmat poraukset on jo tehty tehtaalla.
- Huoneen, johon sauna asennetaan on oltava kuiva. Ennen rakentamisen aloittamista on varmistettava ilmankiero kyseisessa huoneessa.
Saunan sisäosia ei saa käsitellä kyllästysaineilla.
Pyoristakaa teravat,epatasaiset sahatut reunat hiekkapaperilla. - Tarvittaessa voitte tayttä naulanreiät, saumat tai muut epatasaisuudet puujauhon ja liiman sekoituk-sella.
Saunan ulkopuolen voi kasetell erityisell saunasuoja-aineella tai soveltuvalla lakalla. Pintakasittely helpottaa puhistusta.
Varoitus!
Jos käytätte erikoista hórykiuasta tai muuta hórynkehitintā saunas sanne, niin varmistakaa saunan sauno mi sen jälkeen lammittä mälla saunaa 15
nuuttia (ilman hoy ryä) ja malla tuulet tamalla (avatkaa ilman kierto vent tiili sekā sān ovi).
Jos saunassa on hóyrykiuasa eikā saunaan ole tilattuna saatavaa lisatuuletusventtili (SOFT), voidaan se asenta myos valmiiseen saunaan nän ylaosaan tai katloon.

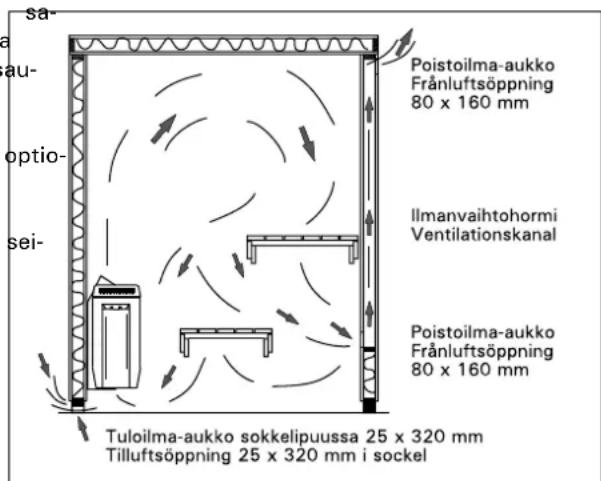

Kuva 1. Elementtisaunan ilmanvaihto Bild 1. Elementbastuns ventilation
Sokkelipuiden asennus
Sokkelipuut kiinnitetään toisiinsa 4,5 x 45 mm ruuveil la.
Varmistakaa,etta perustus on vaakasuorassa (kuva 2).
Montering av sockel

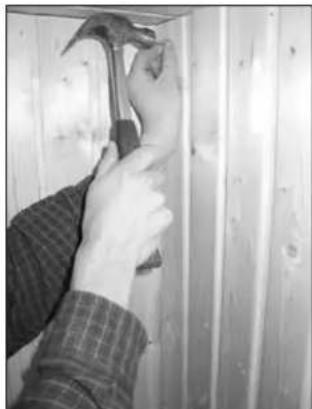

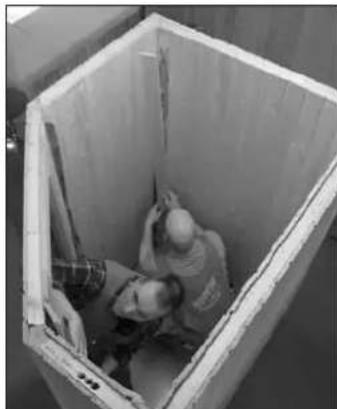

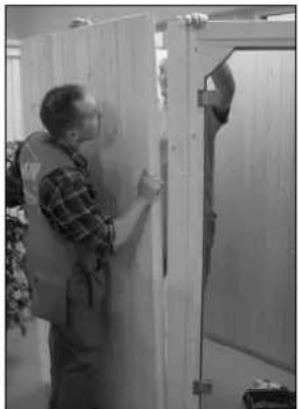

Seinäelementtien asennus aloitetaan suorakulmai ses (90^) nurkasta. TÄRKEÄÄ! Asennus lopetetaan johonkin toiseen 90^ nurkkaan. Viimeista elementtiä on kallistettava ulospain, jotta ulkopuolen paneelien pontit vát. Kiinnittäkä elementit viidella 4,5 x 45 mm ruuvilla. Kiinnitskohdissa on valmiit reiät. Kayttäkä paneeleihin 45× 1,7 mm nauloja (kuvat 2 ja 6). Jos viimeista nurkkaa ei voi asentaa saunan ulko puolella tyoskennellen, on nurkkaelementin paas sa olevasta paneelilaudasta tettava koko naan urapontti (kuva 4).
Huom!
Saunan kokoamisessa ovielementin asentamista ei jattaa viimeiseksi.
Muistakaa tarkistaa yhlalta katsomalla, etta elementtien liitokset ovat tiukat.
Montering av vaggar
FI

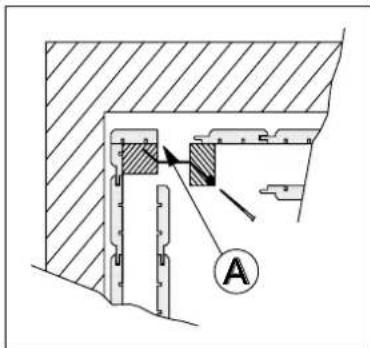

Kuva 4. Viimeinen liitos saunan nurkassa Bild 4. Den sista fogen i bastuns horn
SV
Kuva 5. Bild 5.
Kuva 6 Bild 6.
Kattoelementtien asennus
Seinäelementtien asennuksen jälkeen nostakaa kat to elementit seinäelementtien paallee. Laskekaa kat ele mentit seinäelementtien paallee siten, etta kat menttien alapinnan listat menevät seinäelementtien muodostaman kehyksen urin.
Saunan sisapuolella kaytetaan kattolistoja (28× 28mm) ja ruuveja (4,5× 45mm) kattoelementtien kiinnitt seksi seiniin. Kuv6.
Sahatkaa kattolistat oikean pituisiki.
Kattolistoissa on ruuvien reiät valmiina. Jotta paneelliaudat eivät halkea kiinnitykssä, poraa ruuveja varten 3,5 mm reiät myös paneelliautojen lapi.
Kattolista ruuvataan ensin seinään siten, etta katon ja listan vällin jään. 5 mm:n rako. Kun ruuvit katton, se painuu samalla seinän päälä olevaan tiivis tenauhaan.
HUOM! Kun asennatte saunamallia S1010, tuo kaa lauteet saunan sisalle seinäelementtien yli ennen katon asennusta. Lauteiden käntäminen saunan sisällä ei ole mahdollista.
Kiukaan ja ohjauskeskuken kaapeleita varten on seinassā valmiina sahköputket. Niiden paat nakyvat elementin yläreunassa. Ohjauskeskuken kaepelia varten seinassā on irrotettava paneeli ulkopuolella ja kiustasisallā seinan alaosassa. Kuva 8. Tarvittaessa porataan kaepelia varten irtopaneeliin reliät.
Valaisinta varten porataan kaapelille reikä vinosti seinä-elementin yläreunan lapi (kuva 9), tai suoraan seinän lapi, jos kaapeli voi jaää nakyviin.
Erilliselle termostaatille ja mahdollisille kovaänisille porataan kaepelien reiat seinan tai katon lapi.
Varmistakaa ennen peitelistan (15 x 90) (3) asenta mista, etta kiukaan ja valaisimen sahkjojhodot on asen nettu ja kytketty oikein. Kayttakaa 4,5 x 60 mm ruuveja asentaessanne taytekapuloita (2) peitelistan alle 500-600 mm valein. Reunimmaiset kapulat tarvitaan mahdollisi lahell nurkkaa.
Sahatkaa peitelista (3) oikean pituiseksi ja kiinnitykseen 3,2 × 45 ~mm erikoisruuveja ja muovitulppia.
Nurkassa lähellä kattoa I hörnet nara innertaket

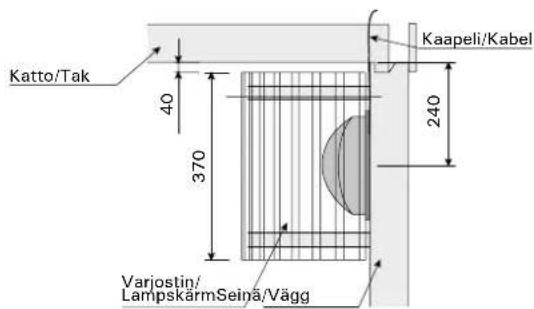

Kuva 9. Valaisimen ja varjostimen paikkaa
Bild 9. Placering av lampa och lampskärm
Lauteiden asennus

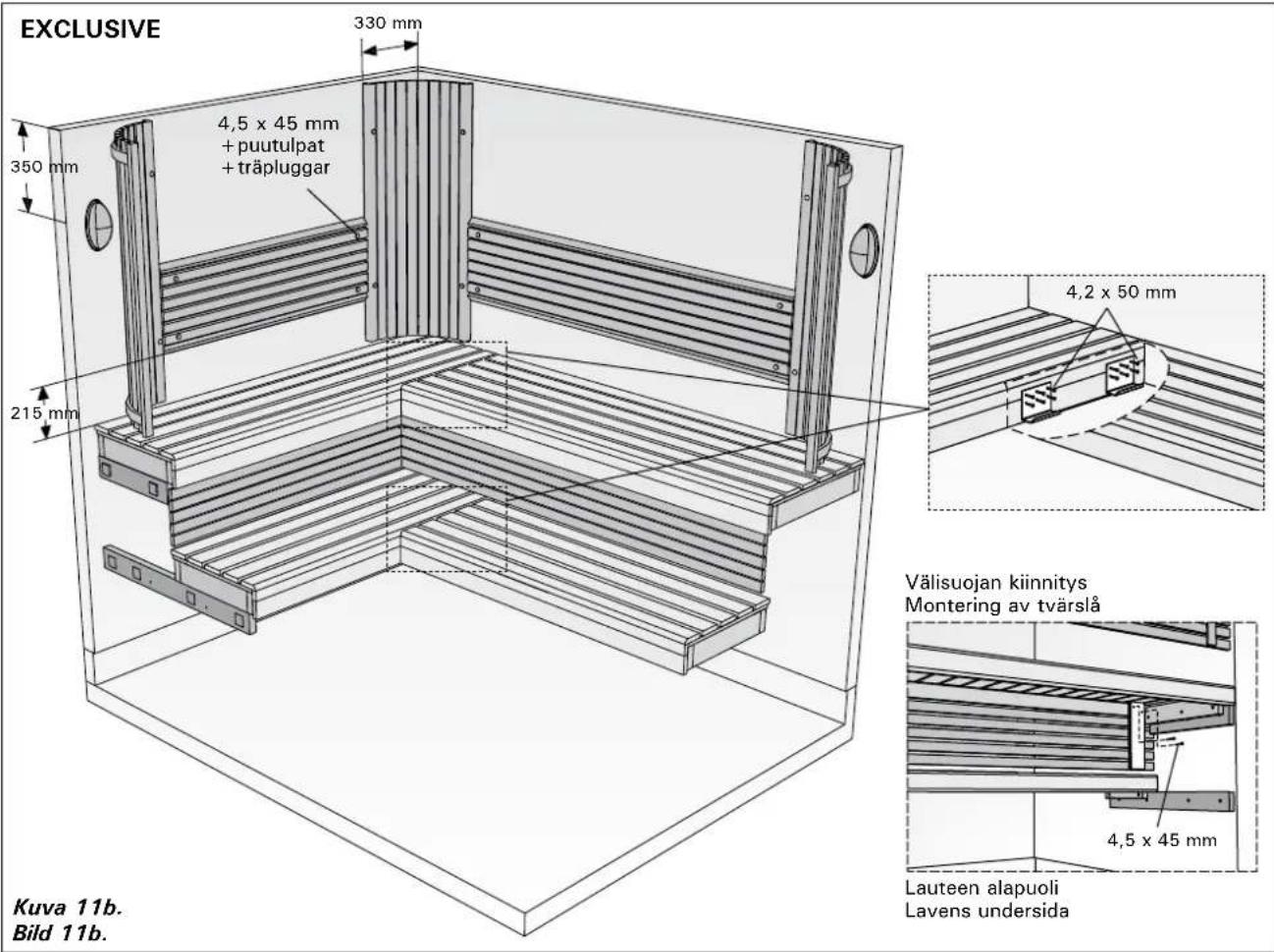

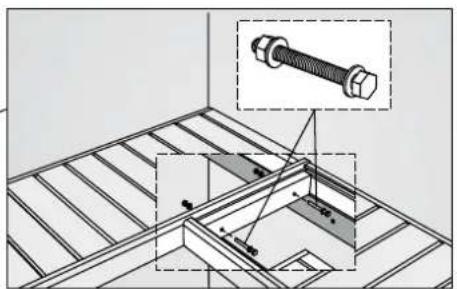

Kiinnittakää laudetuet (32 x 90 mm) seiniin 6 x 70 ruuveilla. Kuva 10.
Huom! Nosta myos alalaude laudetukien paalle ennen L-lauteen ja valisuojan kiinnitysta. Myohemmin lian ahdasta.
Montering av lave
Hast stoden (32× 90mm) for laven i vaggen med skruvar 6× 70mm .Bild 10.
*) Huom! Erikoissaunojen laudekorkeus on tarkistettava piirustuksesta.
*) Obs! Lavhojden i en specialbastu borkontrolleras pa ritningen.
FORMULA

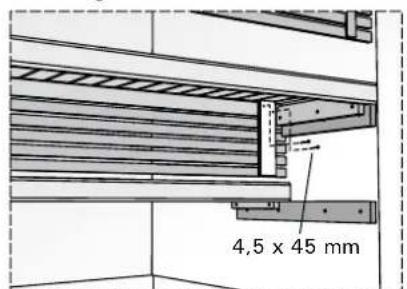

Välisuojan kiinnitys
Montering av tvärsla
Lauteen alapuoli Lavens undersida

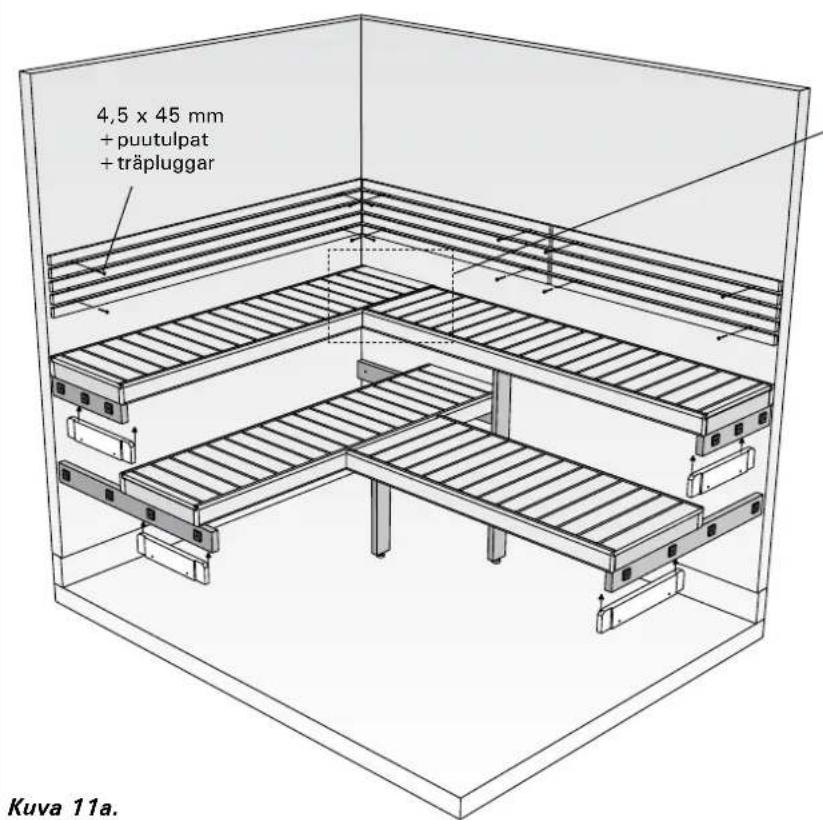

Kuva 11a. Bild 11a.

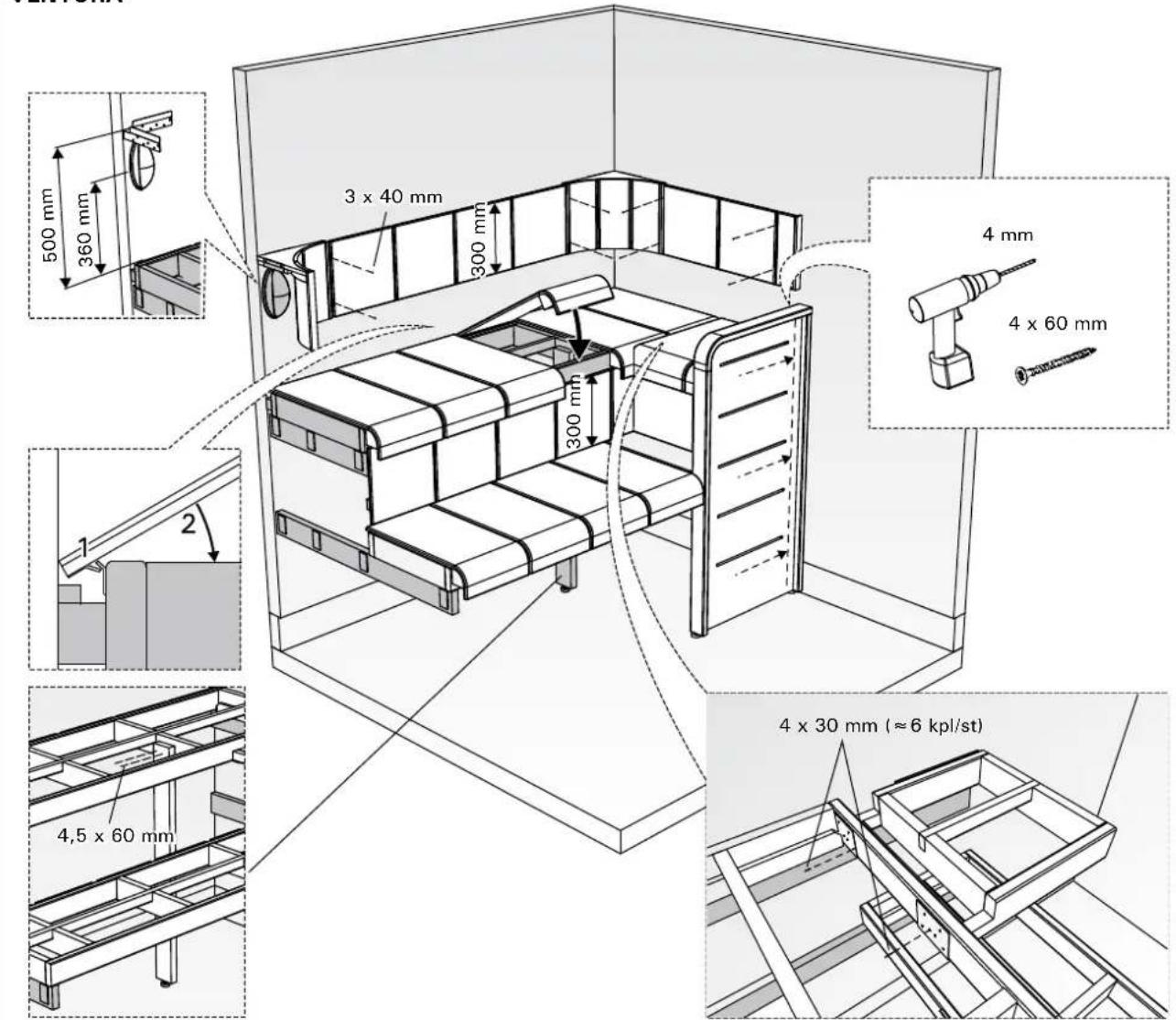

VENTURA
Kuva 11d.
Bild 11d.
Muuta
Kiinnittakäilmanvaihtoventtiila ja ilmanvaihtoritilä 4,5× 45mm ruuveilla (kuva 12). Asentakaa ovenkahva ja kiukaan suojakaide toimitettuken ojeiden mukaisesti.
Huom! Jos haluatte asentaa seinamallisen kiukaan ikkunan eteen, niin asentakaa ensin saunan mukana tulepauinen suojatuki. Kiinnittakää kiuas tahan tukeen.
Huom! Jos ovilehti ei liity tiiviisti karmiin lukon puolella, johtuu se usein siitta, etta sukkeli on siirtynyt asen nuk sen aikana. Korjataan siirtamallavarovasti soske lipuuta (koko seinaa) lattiaa pitkin oikeaan suuntaan.
Nagra detailer
Kuva 12.
Bild 12.

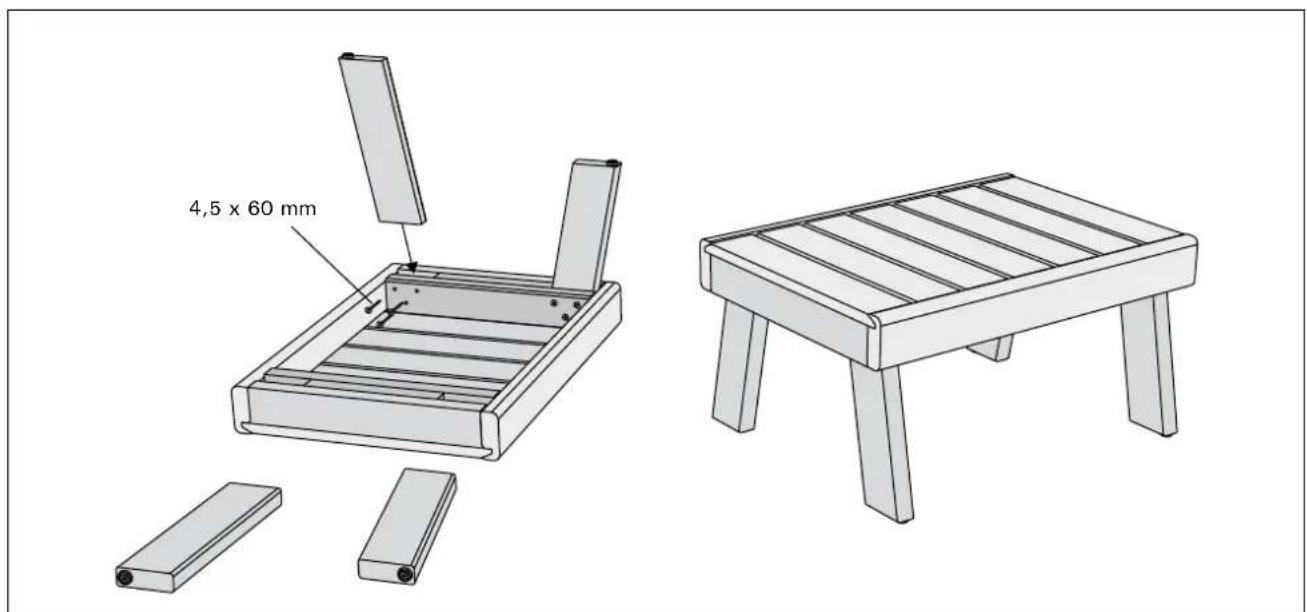

Kuva 13. Askeljakkan jalkojen kiinnitsy
Bild 13. Fasf fotpallens fotter
SAUNALAMPUN ASENTAMINEN
INSTALLATION AV BASTULAMPA
Saunasi on varustettu saunalampulla. Sen asentaminen on suositeltavaa, mutta ei pakolista, koska valoisuutta saunaasi.
Noudata seuraavia ohjeita lamppua asennettaessa, jos saunaasi ei ole varustetu erillisellà ohjauskeskuksella:
- Lamppu tulee kytkea osaksi talon valaisinjarestelmaa ja se tulee kytkea erillseen katkaisijaan. Katkaisijan tulee sijaita saunahuoneenuulkopuolella ja se taytyy asentaa IEE-kytkentasaannosten mukaisesti.
- Kytke virta pois päältä ennen asennusta tai huoltoa
Verkkojannite: 230/240 V, yksivaiheinen - Hehkulamppu: E14-tyyppiä, suositus 25-40 W (max. 40 W). Hehkulamppu ei sisally toimitukseen.
- Verkkokaapelin typpi: 2 × 1,5 ~mm^2 , lammonsietokymin. 170°C
Seinan lapi taytyy porata reika verkkokaapelille. Seuraavat kuvat nayttavat, kuinka sahkokytkennat tulee tehdä:
Bastun levereras med en bastulampa. Bastulampan bor lasioinstallables, men det ar inte nodvändigt, aftersom bastuns glasdörr slapper in Ijus.
Huom! Valaisimen saa asentaa vain riittavän ammattaitdon omaava henkilo. Käytä ainoastaan valonlahdettja tehoja, joka valaisimeen on merkitty. Kytke virta poispäättä ennen asennusta tai huoltoa.
