Haiku P 32 N - Silitysrauta ELICA - Ilmainen käyttöohje ja opas

Merkki	Elica
Malli	Haiku P 32 N
Tuotetyyppi	Keittiön liesituuletin
Käyttöversio	Imu (ulkoilmanpoisto) tai suodatin (sisäinen kierrätys)
Nopeuksien määrä	3 nopeutta (hidas, keskinopeus, nopea) + 2 tehostusnopeutta (Boost 1: 30 min, Boost 2: 7 min)
Valaistus	Integroitu LED (vaihto huoltopalvelun toimesta)
Suodatintyyppi	Pestävä metallirasvasuodatin, aktiivihiilisuodatin (suodatinversioon)
Rasvasuodattimien puhdistus	Joka kuukausi (tai ilmoituksen mukaan); käsin- tai astianpesukoneessa pestävä (hellävarainen ohjelma)
Hiilisuodattimien puhdistus	Joka 2 kuukausi (tai ilmoituksen mukaan); pestävä kuumalla vedellä tai astianpesukoneessa 65°C:ssa, sitten kuivaus uunissa 100°C:ssa 10 min. Vaihto 3 vuoden välein tai vaurioituneena
Suodattimien kylläisyyden ilmaisin	Kyllä, hidas vilkkuminen rasvasuodattimelle, nopea hiilisuodattimelle
Syöttöjännite	220-240 V ~ 50/60 Hz
Keittotason vähimmäisetäisyys	50 cm sähköliedelle, 65 cm kaasu- tai sekaliedelle
Ilmanpoiston halkaisija	Sovitettava liitosrenkaaseen (ei mukana, ostettava erikseen)
Virtajohdon pituus	Ei määritelty, erikoisjohto saatavilla huoltopalvelulta
Asennustyyppi	Seinään asennettava, seinäkiinnitys mukana tulevilla ruuveilla
Boost-toiminto	Kyllä, kaksi tasoa: Boost 1 (30 min) ja Boost 2 (7 min)
Turvallisuus	Automaattinen sammutus 10 sekunnin jälkeen ilman toimintaa; lasten käyttö 8-vuotiaasta alkaen valvonnassa
Kotelon materiaali	Ei määritelty (todennäköisesti ruostumaton teräs)
Paino	Ei määritelty
Mitat (L x K x S)	Ei määritelty

Usein kysytyt kysymykset - Haiku P 32 N ELICA

Miten liesituuletin asennetaan imuversiona?

Imuversion asennuksessa sinun on liitettävä liesituulettimen yläpuolella oleva liitosrengas ulos johtavaan poistokanavaan. Poistoputkea ei toimiteta mukana, vaan se on ostettava erikseen. Varmista, että putken halkaisija vastaa liitosrenkaan halkaisijaa. Poista hiilisuodatin, jos sellainen on. Noudata ohjeen asennusohjeita.

Miten rasvasuodattimet puhdistetaan?

Rasvasuodattimet on puhdistettava vähintään kerran kuukaudessa tai kun kylläisyyden ilmaisin vilkkuu hitaasti. Käytä ei-aggressiivisia pesuaineita, käsin tai astianpesukoneessa matalassa lämpötilassa ja nopealla ohjelmalla. Astianpesukoneessa pesu voi haalistaa suodattimen, mutta se ei vaikuta suorituskykyyn. Irrota vetämällä jousikahvasta.

Miten suodattimien kylläisyyden ilmaisin nollataan?

Kun liesituuletin on päällä ja merkkivalot vilkkuvat, paina pitkään asianmukaisia painikkeita (katso ohje). Merkkivalot vilkkuvat nopeasti vahvistaen nollauksen. Ilmaisimen aktivoimiseksi tai deaktivoimiseksi toimi virran ollessa pois päältä.

Miten Boost-toiminto aktivoidaan?

Paina Boost-painiketta: ensimmäinen painallus aktivoi Boost 1 -tilan 30 minuutiksi, toinen painallus aktivoi Boost 2 -tilan 7 minuutiksi, kolmas painallus poistaa Boostin ja palaa edelliseen nopeuteen. Boostin aikana edellisen nopeuden painike pysyy valaistuna.

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Vähimmäisetäisyys on 50 cm sähkökäyttöiselle liedelle ja 65 cm kaasu- tai sekaliedelle. Jos keittotason ohjeissa määritellään suurempi etäisyys, noudata sitä.

Miten LED-lamput vaihdetaan?

LED-lamput ovat integroituja. Vaihtoa varten ota yhteyttä tekniseen tukipalveluun. Älä yritä vaihtaa niitä itse.

Miten aktiivihiilisuodattimet puhdistetaan?

Joka toinen kuukausi tai ilmoituksen mukaan, pese hiilisuodattimet kuumalla vedellä miedolla pesuaineella tai astianpesukoneessa 65°C:ssa (täysi ohjelma ilman astioita). Poista ylimääräinen vesi, kuivaa sitten uunissa 100°C:ssa 10 minuuttia. Vaihda pehmuste 3 vuoden välein tai jos se on vaurioitunut.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista ensin sähkönsyöttö: onko pistoke kytketty? Onko katkaisija päällä? Jos liesituuletinta ohjataan kytkimellä, varmista, että se on päällä-asennossa. Jos ongelma jatkuu, ota yhteyttä ammattilaiseen.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Kyllä, jos liesituuletinta käytetään imuversiona (ulkoilmanpoisto), hiilisuodatinta ei tarvita ja se on poistettava. Suodatinversiossa (kierrätys) hiilisuodatin on välttämätön ilman hajunpoistoon.

Miten liesituuletin kytketään sähköisesti?

Jännitteen on vastattava arvokilven jännitettä. Jos pistoke on läsnä, kytke se asennuksen jälkeen helposti saavutettavaan seinäpistorasiaan. Muussa tapauksessa asenna katkaisija täydellistä irtikytkentää varten. Käänny pätevän sähköasentajan puoleen.

KÄYTTÖOHJE Haiku P 32 N ELICA

FI Asennus- ja käyttöohjeet

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.
  Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomautus: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.

• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.

• Valvo, että lapset eivät pääse leikkimään laitteella.

• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.
• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.

- Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.

- Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.

- Tuulettimen alla liekittäminen on ehdottomasti kielletty.

- Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

- Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.

- Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

- Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

- Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.

- Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!

- Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.

- Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.

- Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.

- Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

• Kiinnitysruuvien ja –laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Tuotteessa esiintyviä merkkejä, värivivahteita ja pinnan muutoksia ei voi pitää vikoina vaan puulle, jalolle ja elävälle luonnonmateriaalille kuuluvana ominaisuutena joka pyrkii muuttumaan ajan myötä. Tämä tekee jokaisesta tuotteesta ainutlaatuisen ja ainutkertaisen.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen.

Imurimalli

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa).

Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja meluisuuden huomattavan lisäyksen.

Kieltäydytään siten kaikesta vastuusta kyseisessä tapauksessa.

! Käytä mahdollisimman lyhyttä putkea.
! Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90°)
! Älä tee suuria muutoksia putkiston alueella.

Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihili lisäsuodatinjärjestelmä.

Asennus

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta. Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

• Tarkista että hankittu laite mahtuu sille varattuun paikkaan.
• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käyttää suodatinversiona.
• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.

Hyvin painava tuote, liesituulettimen siirtäminen ja asennus vaatii ainakin kaksi henkilöä.

Toiminta

ON/OFF-valonäppäin

Paina sytyttääksesi tai sammuttaaksesi keittotason valaistuksen.

BOOST-nopeuden valintanäppäin

1. painallus : "BOOST 1" - tehoimunopeuden aktivoimiseksi 30 minuutin ajaksi
   tämä pitkä ajanjakso on suunniteltu erityisesti hyvin paljon höyryä tuottaviin kypsennyksiin
   Huomio: 30 minuutin kuluttua liesituuletin palaa aiemmin asetettuun imunopeuteen

2. painallus (kun "BOOST 1" on päällä): "BOOST 2" -tehoimunopeuden aktivoimiseksi 7 minuutin ajaksi

Huomio: kun 7 minuuttia on kulunut, liesituuletin palaa aiemmin asetettuun imunopeuteen

1. painallus (kun "BOOST 2" päällä) : toiminnosta poistumiseksi ja aiemmin asetettuun nopeuteen palaamiseksi.

Huomio: aiemman asetetun nopeuden näppäin palaa edelleen BOOST-toiminnon aikana

3. nopeuden valintanäppäin

Paina aktivoidaksesi korkean nopeuden (imutehon)

2. nopeuden valintanäppäin

Paina aktivoidaksesi keskisuuren nopeuden (imutehon)

1. nopeuden valintanäppäin

Paina aktivoidaksesi alhaisen nopeuden (imutehon)

Käynnistysnäppäin

Paina käynnistääksesi liesituulettimen ja valitaksesi nopeuden.

Jos näppäintä painetaan moottorin ollessa käynnissä, moottori sammuu

Huomio: jos mitään toimintoa ei käytetä, liesituuletin sammuu 10 sekunnin kuluttua.

Suodatinten kyllästymisen osoittimet

Liesituuletin ilmoittaa säännöllisin aikavälein suodatinten huoltotarpeesta.

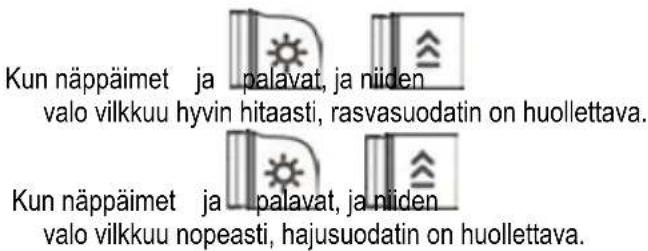

Huomio: Suodatinten kyllästymisen merkinanto näkyy ensimmäisten 10 sekunnin kuluessa liesituulettimen käynnistämisestä.

Suodatinten kyllästymisen osoittimien nollaus:

Pidä pitkään painettuina näppäimiä ja Näppäimet vilkkuvat nopeasti mikä vahvistaa nollauksen

Suodatinten kyllästymisen osoitinten aktivointi

Huomio: tämä toimenpide suoritetaan liesituuletin sammutettuna.

- Rasvasuodatin

Pidä näppäimiä ja pitkään painettuina toiminnon aktivoimiseksi

näppäimet syttyvät ja valo vilkkuu hyvin hitaasti, mikä osoittaa, että rasvasuodattimen osoitin voidaan aktivoida

Huomio: Paina näppäimiä ja

laittaaksesi päälle tai pois päältä

- Hajusuodatin

Pidä näppäimiä ja pitkään painettuina.

toiminnon aktivoimiseksi näppäimet syttyvät ja alkavat vilkkua nopeasti osoittaen, että hajusuodattimen osoitin voidaan aktivoida (normaalisti se on pois päältä)

Huomio: Paina näppäimiä

laittaaksesi päälle tai pois päältä

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ! Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuva. 19-34

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta – jos laitteessa on tämä järjestelmä), miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla. Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva. 33

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodatin voidaan pestä kahden kuukauden välein (tai kun suodattimien kyllästyksen merkkijärjestelmä- jos laitteessa on sellainen - ilmoittaa puhdistuksen tarpeesta) lämpimällä vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65°C lämpötilalla (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita). Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100°C uuniin 10 minuutin ajaksi. Vaihda levy 3 vuoden välein ja aina kun kangas on rikkoutunut.

Lamppujen vaihto

Tuulettimessa on LED teknologiaan perustuva valaistusjärjestelmä.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

Ota yhteys tekniseen tukeen kun lamput on vaihdettava.
