KÄYTTÖOHJE SV4200 IFM

Käyttöohjeet Vortex-virtausmittari

SVxxx0

Sisältö

1 Johdanto 3

1.1 Käytettävät symbolit 3
1.2 Varoitukset 3

2 Turvaohjeet. 4

2.1 Kyberturvallisuus.... 4

3 Aiottu käyttö 5

3.1 Käyttöalue.... 5

4 Toiminto 6

4.1 Vaihtoehdot lähdölle OUT1 6
4.2 Lähdön OUT2 valintamahdollisuudet 6
4.3 IO-Link 6

5 Asennus 7

5.1 Häiriöt 7
5.2 Ei suositeltava asennusasento 8

6 Sähköinen liitäntä 9
7 Käyttö- ja näyttöelementit 10
8 Valikko 11

8.1 Päävalikko ja alivalikot 11

9 Asetukset 16
10 Parametrointi.... 17

10.1 Parametrointi laitteen omien painikkeiden avulla.... 17
10.1.1 Lukitus/lukituksen avaus 17
10.2 Parametrointi IO-Link-liitännän kautta 18
10.3 Lähdön konfigurointi 18

10.3.1 Kytkinlähtö 18
10.3.2 Taajuussignaali.... 19

10.4 Käyttäjäasetukset 21

10.4.1 Kytkentäviive....22
10.4.2 Standardimittayksikkö 22
10.4.3 Kytkinlähtöjen polariteetti 22
10.4.4 Vaimennus 22
10.4.5 Lähtöjen virhekäyttäytyminen 22
10.4.6 prosessiarvo lähdölle OUT2 22

10.5 Näyttöasetukset 23

10.5.1 Näytön asettelu.... 23
10.5.2 Näytön päivitysnopeus 23
10.5.3 Näytön kääntö.... 23
10.5.4 Näytön kirkkaus 23
10.5.5 Näytön värin asetus 24

10.6 Diagnoosi 25

10.6.1 Muisti 25
10.7 Laitteen palautus alkuasetuksiin 26

11 Vianetsintä 27

11.1 Varoitusviestit 27
11.2 Virheilmoitukset.... 27

12 Tehdasasetus 28

1 Johdanto

Käyttöohjeet, tekniset tiedot, hyväksynnät ja lisätiedot löydät käyttämällä laitteessa / pakkauksessa olevaa QR-koodia tai verkko-osoitteesta www.ifm.com.

1.1 Käytettävät symbolit

√ Vaatimus
▶ Ohjeet
Reaktio, tulos

[...] Avainkenttien, komentojen tai mittayksiköiden merkintä

→ Viittaus

Tärkeä huomautus

Noudattamatta jättäminen voi aiheuttaa virhetoimintoja tai häiriöitä.

Ilmoitus

Lisähuomautus

1.2 Varoitukset

Varoitukset viittaavat henkilövammojen ja omaisuusvahinkojen mahdollisuuteen. Tämä mahdollistaa tuotteen turvallisen käsittelyn. Varoitukset luokitellaan seuraavasti:

VAROITUS

Varoitus vakavasta henkilövammasta

▷ Jos varoitusta ei noudateta, kuolemaan johtavat ja vakavat vammat ovat mahdollisia.

VAROITUS

Varoitus lievästä tai kohtalaisesta henkilövammasta

▷ Jos varoitusta ei noudateta, lievät tai keskivaikeat vammat ovat mahdollisia.

HUOMIO

Varoitus omaisuusvahingoista

▷ Jos varoitusta ei noudateta, omaisuusvahingot ovat mahdollisia.

2 Turvaohjeet

- Kuvailtu yksikkö on järjestelmään integroitava osakomponentti.

• Järjestelmän suunnittelija vastuussa järjestelmän turvallisuudesta.

• Järjestelmän suunnittelija suorittaa riskiarvioinnin ja luo lakisääteisten ja ohjeellisten vaatimusten mukaisen dokumentoinnin järjestelmän operoijaa ja käyttäjää varten. Tämän dokumentoinnin tulee sisältää kaikki tarvittava informaatio ja turvaohjeet operoijaa, käyttäjää, ja tarvittaessa kaikkia järjestelmän suunnittelijan valtuuttamia huoltohenkilöitä varten.

• Lue tämä dokumentti ennen laitteen käyttöönottoa ja säilytä se laitteen koko käyttöiän ajan.

• Tuotteen on sovelluttava kyseessä oleviin sovelluksiin ja ympäristöolosuhteisiin ilman mitään rajoituksia.
• Käytä tuotetta ainoastaan sille (→ tarkoitettuun käyttötarkoitukseen).
• Käytä tuotetta ainoastaan sille sallituilla materiaaleilla.
• Jos käyttöohjeita tai teknisiä tietoja ei noudateta, voi seurauksena olla henkilövahinkoja ja/tai laitteistovaurioita.
• Valmistajalle ei koidu minkäänlaisia vastuita tai korvausvelvollisuksia sellaisista tapahtumista, jotka johtuvat laitteen peukaloinnista tai vääränlaisesta käytöstä.
• Laitteen asennuksen, kytkennän, käyttöönoton, käytön ja huollon saa suorittaa ainoastaan ammattitaitoinen, koneen operojian valtuuttama henkilö.
• Suojaa laitteet ja kaapelit vahingoittumisen varalta.
• Säilytä tuotetta sen alkuperäispakkauksessa.

2.1 Kyberturvallisuus

Asennus

Laite soveltuu käytettäväksi standardin IEC 62443-1-1 mukaisessa turvallisessa ympäristössä.

Laite on suunniteltu käytettäväksi palomuurin takana.

▶ Suorita järjestelmän riskinarviointi standardin IEC 62443-1-1 mukaisesti.
▶ Ryhdy toimenpiteisiin fyysisen turvallisuuden varmistamiseksi.

Käyttö

▶ Noudata tuotedokumentaatiossa kuvattuja turvatoimintoja ja niiden käyttöä koskevia suosituksia.

Kunnossapito

▶ Varmuuskopioi järjestelmäkonfiguraatio ja järjestelmätiedot yrityksesi muutoksenhallintaprosessien mukaisesti.

Käytöstä poistaminen

▶ Varmista, ettei arkaluonteisia tietoja pääse luvattomiin käsiin.
▶ Palauta järjestelmäasetukset aina tehdasasetuksiin ennen laitteen poistamista käytöstä.

3 Aiottu käyttö

Laite valvoo nestemäisiä aineita.

Laite tunnistaa prosessiluokat tilavuusvirta (tilavuusvirtausmäärä/aika) ja aineen lämpötila.

3.1 Käyttöalue

• Vesi
• Ei-johtava vesi
• Jäähdytysvesi

Painelaitedirektiivi (PED):

Laitteet ovat painelaitedirektiivin mukaisia, ja ne on suunniteltu nesteryhmän 2 stabiileille kaasuille ja valmistettu hyvien teknisten käytäntöjen mukaisesti.

Nesteryhmään 1 kuuluvien aineiden käyttö tilauksesta.

4 Toiminto

• Laite tunnistaa virtauksen Vortex-mittausperiaatteella.
- Lisäprosessiarvona laite tunnistaa myös mitattavan aineen lämpötilan.
- Laite näyttää nykyisen prosessiarvon.
- Laitetta voidaan käyttää SIA-moodissa (standardi tulo ja lähtö) tai IO-Link -moodissa.
- Laite muodostaa 2 lähtösignaalia parametriasetusten mukaisesti.

4.1 Vaihtoehdot lähdölle OUT1

• Kytkinsignaali virtaus
  • Taajuussignaali virtaus
• IO-Link

4.2 Lähdön OUT2 valintamahdollisuudet

• Kytkinsignaali virtaus
- Kytkinsignaali lämpötila
• Taajuussignaali virtaus
• Taajuussignaali lämpötila

4.3 IO-Link

IO-Link on kommunikaatiojärjestelmä, jolla älykkäät anturit ja toimilaitteet liitetään automaatiojärjestelmiin. IO-Link-liitäntä on standardoitu IEC 61131-9 -standardissa.

Yleistietoa IO-Link-liitännästä löytyy osoitteesta io-link.ifm

IODD-laitetiedosto (Input Output Device Description) sisältäen kaikki parametrit, prosessitiedot ja laitteen yksityiskohtaiset kuvaukset löytyy osoitteesta documentation.ifm.com

IO-Link-liitäntä tarjoaa seuraavat edut:

• Kaikkien tietojen ja prosessiarvojen häiriötön siirto
• Parametrointi prosessin ollessa käynnissä tai esiasetus sovelluksen ulkopuolella
• Parametrit järjestelmään kytkettyjen laitteiden tunnistukseen
• Lisäparametrit ja diagnostiikkatoiminnot
• Parametrisarjojen automaattinen varmuuskopointi ja palautus laitteen vaihdon yhteydessä (datamuisti)
• Parametrisarjojen, prosessiarvojen ja tapahtumien kirjaaminen lokiiin
• Laitekuvaus (IODD -tiedosto - Input Output Device Description) projektien helppoon suunnitteluun
  • Standardoitu sähköinen liitäntä
• Etäkunnossapito

5 Asennus

VAROITUS

Jos aineen lämpötila on yli 50 °C (122 °F), kotelon osien lämpötila voi nousta yli 65 °C (149 °F).

▷ Palovammariski.
▶ Suojaa kotelo pääsemästä kosketuksiin syttyvien aineiden kanssa ja vahingossa tapahtuvaa kosketusta vastaan.

▶ Varmista, että järjestelmä on asennuksen aikana paineeton.
▶ Varmista, ettei aineita pääse vuotamaan asennuspaikassa asennuksen aikana.

▶ Asenna laite putkeen virtauksen suuntaisesti (laitteessa oleva nuoli).

Suositeltava kiristysmomentti: 30 Nm.

▶ Vältä saostumien, kaasun ja ilman kertymistä putkistoon.
▶ Asenna laite siten, että mittausputki on aina aivan täynnä.
▶ Asenna laite nousevaan putkenosaan tai sen etupuolelle.
▶ Suoraa asennusta varten kiinnitä laite kotelon pohjasta neljällä 4 M4 DIN 7985 linssikantaruuvilla. Kotelon suurin asennussyvyys: 5,5 mm.
▶ Asenna laite siten, ettei putkeen kohdistu mekaanisia voimia. Tämän varmistamiseksi käytä tarvittaessa kulmakiinnikkeitä.

Tietoa saatavilla olevista asennustarvikkeista osoitteessa www.ifm.com

5.1 Häiriöt

Putkessa olevat rakenteet, käyrät, venttiilit, supistuskappaleet ja vastaavat vaikuttavat laitteen toimintaan.

▶ Noudata annettuja anturin ja häiriönaiheuttajien välisiä etäisyyksiä.

Kuva 1: Tuloputken pituus (1) ja ulostuloputken pituus (2), virtaussuunta (nuoli).

Häiriö	Tuloputken pituus (1)	Ulostuloputken pituus (2)
Ei-ideaalinen käyrä	≥ 5 × DN	≥ 1 × DN
Ideaalinen käyrä	≥ 0,5 × DN
Useita käyriä (2 x 90°)	≥ 15 × DN
Putken sisähalkaisijan pienennys	≥ 15 × DN	≥ 15 × DN
Venttiili tai pumppu	≥ 25 × DN

Sarkain 1: Etäisyydet tulo- ja ulostuloputken pituuksille; DN = putken nimellisleveys, R = säde

5.2 Ei suositeltava asennusasento

• Suoraan laskevan putkenosan etupuolella.
• Laskevassa putkenosassa.
• Suoraan suihkuputken etupuolella.
• Suoraan venttiilin etupuolella.
- Pumpun imupuolella.
- Putkiston korkeimmassa kohdassa.

6 Sähköinen liitäntä

Laitteen saa kytkeä ainoastaan ammattitaitoinen sähköasentaja.

Noudata sähkölaitteiden asennusta koskevia kansallisia ja kansainvälisiä määräyksiä.

Jännitesyöttö SELV ja PELV mukaan.

▶ Katkaise käyttöjännite.
▶ Kytke laite seuraavasti:

Kuva 2: Kytkentäkaavio

Nasta	Määrittely
1	L+
3	L-
4 (OUT1)	Kytkinsignaali virtaus Taajuussignaali virtausIO-Link
2 (OUT2/InD)	Kytkinsignaali virtaus Kytkinsignaali lämpötila Taajuussignaali virtaus Taajuussignaali lämpötila

Piiriesimerkkejä:

Kuva 3: Lähdön polariteetin asetus parametrilla [P-n]

1: 2 x positiivinen kytkentä (pnp)
2: 2 x negatiivinen kytkentä (npn)

7 Käyttö- ja näyttöelementit

Kuva 4: Käyttö- ja näyttöelementit

1: Tilanosoitus-LED lähtö OUT1
2: Tilanosoitus-LED lähtö OUT2
3: TFT-näyttö
4: Painikkeet näyttöjen vaihtamista ja parametriasetusten muuttamista varten

Vaihtaminen näyttöjen välillä:

Laitteen painikkeilla voidaan vaihtaa kahden prosessiarvonäytön välillä käytön aikana:

▶ Paina [▲] tai [▼], kunnes haluttu näyttö tulee esiin.
▷ Näyttö vaihtaa näkymien välillä.
▷ Laite palaa standardinäyttöön 30 s kuluttua.

Kuva 5: Prosessiarvonäyttö: Standardinäyttö kuten asetettu kohdassa [diS. L] ja [uni] tai muussa näkymässä.

Parametriasetuksen lukeminen:

▶ Paina lyhyesti [●].
▶ Paina [▼] parametrin valitsemiseksi.
▶ Paina lyhyesti [●].
▷ Nykyinen asetusarvo, selitykset ja mahdolliset asetusalueet näytetään 30 sekunnin ajan. Sen jälkeen laite palaa prosessiarvonäyttöön.

8 Valikko

Kuvat, joissa valikot näytetään, osoittavat ne parametrit, jotka voidaan asettaa laitteessa olevan avaintulon avulla. Näihin parametreihin samoin kuin muihinkin toimintoihin päästään käsiksi myös IO-Link -liitännän kautta.

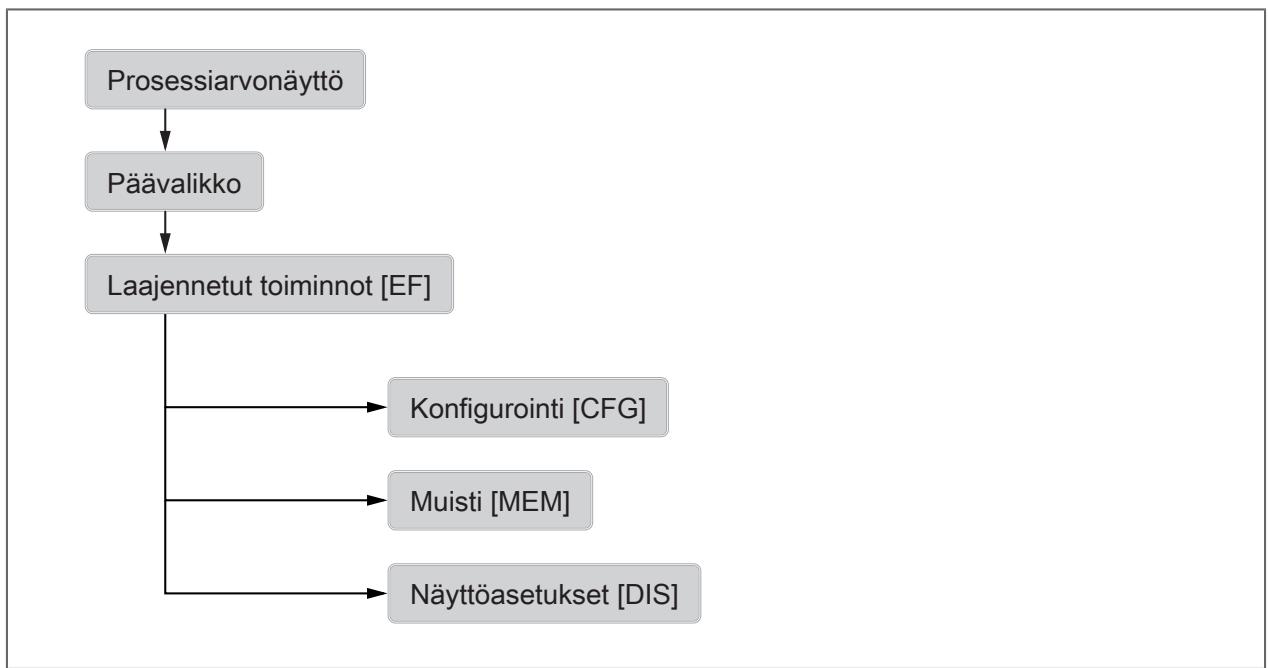

Kuva 6: valikon yleiskatsaus

8.1 Päävalikko ja alivalikot

Näytettävät parametrit muuttuvat, kun tehdasasetusta muutetaan. Seuraavat valikkonäytöt maks. saatavissa olevat parametrit.

Päävalikko:

Prosessiarvonäyttö

Parametri	Selitys
SPx	Kytkinlähdön kytkentäpiste OUTx hystereesitoiminnolla
rPx	Kytkinlähdön nollauspiste OUTx hystereesitoiminnolla
FHx	Kytkinsignaalin yläraja OUTx ikkunatoiminnolla
FLx	Kytkinsignaalin alaraja OUTx ikkunatoiminnolla
FSP2	Taajuuden alkupiste lähdölle OUT2 = alempi mittausarvo, josta alkaen tuotetaan taajuussignaali (koskee vain lämpötilan mittausta).
FEPx	Taajuuden loppupiste lähdölle OUTx = ylempi mittausarvo, jossa tuotetaan kohdassa FrPx asetettu taajuussignaali.
FrPx	Taajuussignaali, joka tuotetaan, kun ylempi mittausarvo (MEW tai FEPx) saavutetaan.

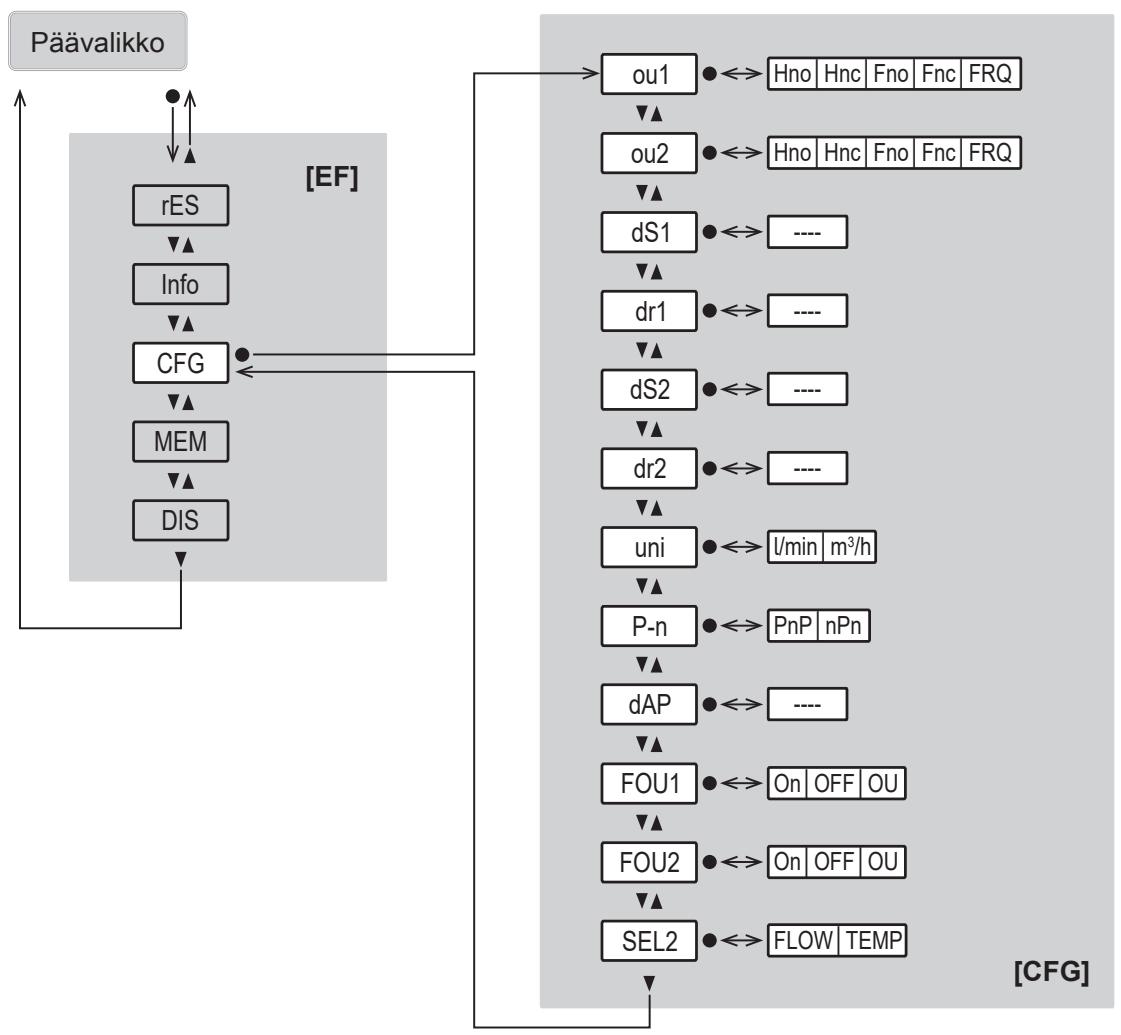

Valikot Laajennetut toiminnot [EF] ja konfigurointi [CFG]:

Parametri	Selitys
rES	Tehdasasetusten palautus
Tietoja	Laitetietojen näyttö
CFG	Vaihto alivalikkoon CFG (perusasetukset)
MEM	Vaihto alivalikkoon MEM (muisti)
DIS	Vaihto alivalikkoon DIS (näyttö)
oux	Lähdön OUTx konfigurointi (esim. kytkinlähtö hystereesitoiminnolla)
dSx	Vetoviive sekunteina kytkinlähdölle OUTx
drx	Päästöviive sekunteina kytkinlähdölle OUTx
uni	Standardimittayksikkö virtausmittaukselle
P-n	Lähdön polariteetti kytkinlähdölle
dAP	Vaimennusvakio sekunteina (63 % nousuaika τ).
FOUx	Lähdön OUTx käyttäytyminen virhetilanteessa
SEL2	Prosessiarvo lähdölle OUT2

Muistin [MEM] ja näytön [DIS] valikot:

Parametri	Selitys
Lo. F	Alin mitattu virtausarvo
Hi. F	Ylin mitattu virtausarvo
Lo. T	Pienin mitattu lämpötila-arvo
Hi. T	Suurin mitattu lämpötila-arvo
diS. L	Näytön asettelu (layout)
diS. U	Näytön päivitysnopeus
diS. R	Näytön suuntaus
diS. B	Näytön kirkkaus
coL. F	Fonttiväri virtausnäytölle
cFH. F	Värinvaihdon (virtaus) yläraja-arvo
cFL. F	Värinvaihdon (virtaus) alaraja-arvo
col. T	Fonttiväri lämpötilanäytölle
cFH. T	Värinvaihdon (lämpötila) yläraja-arvo
cFL. T	Värinvaihdon (lämpötila) alaraja-arvo

9 Asetukset

Jännitteen kytkemisen jälkeen ja käynnistysviiveen kuluttua laite on normaalissa käyttömoodissa. Se suorittaa mittaus- ja arviointitoimintojaan ja muodostaa lähtösignaalit asetettujen parametrien mukaisesti.

Käynnistysviiveen aikana lähdöt ovat seuraavassa tilassa asetettujen parametrien mukaisesti:

• PÄÄLLÄ sulkeutuvalla toiminnalla (Hno / Fno)
  • POIS PÄÄLTÄ avautuvalla toiminnalla (Hnc / Fnc)
  • POIS PÄÄLTÄ taajuuslähdöllä (FRQ)

10 Parametrointi

Parametrointi voidaan suorittaa IO-Link-rajapinnan kautta tai laitteen omien käyttöelementtien avulla.

Parametrien asettelu voidaan tehdä ennen asennusta tai käytön aikana.

Jos parametriasetuksia muutetaan käytön aikana, tämä vaikuttaa laitoksen toimintaan.

▶ Varmista, ettei laitoksessa esiinny virhetoimintoja.

Parametrien asetuksen aikana laite pysyy Run-moodissa. Se jatkaa valvontatoimintaansa vanhoilla asetuksilla kunnes parametrointi on saatettu loppuun.

Parametroinnista riippuen valikossa käytettävissä olevat parametrit voivat muuttua.

10.1 Parametrointi laitteen omien painikkeiden avulla

VAROITUS

Jos aineen lämpötila on yli 50 °C (122 °F), kotelon osien lämpötila saattaa nousta yli 65 °C (149 °F).

▷ Palovammavaara
▶ Älä kosketa laitetta käsin.
▶ Käytä jotakin työkalua (esim. kuulakärkikynää) laitteen asetusten tekemisessä.

Parametrointiprosessi yleisesti:

Tarkoitus	Toimenpide
Siirtyminen prosessiarvonäytöstä päävalikkoon	[●]
Siirtyminen alivalikkoon	Navigoi painikkeella [▼] alivalik- koon (esim. EF), paina sitten [●]
Halutun parametrin valinta	▲ tai [▼]
Siirtyminen asetusmoodiin	[●]
Parametriarvon muuttaminen	▲ tai [▼] > 1 s
Parametriasetuksen hyväksyminen	[●]
Parametrointimoodista poistuminen arvoja tallentamatta	[▲] + [▼]
Paluu seuraavaksi ylemmälle valikkotasolle(Toista useita kertoja päästäksesi prosessiarvonäyttöön)	[▲] + [▼]
Paluu prosessiarvonäyttöön	> 30 sekuntia (aikakatkaisu)

10.1.1 Lukitus/lukituksen avaus

Laite voidaan lukita sähköisesti estämään luvattomat asetusten muuttamiset.

Tämä lukko estää asetusten muuttamisen laitteen painikkeiden avulla.

Tehdasasetus: ei lukittu.

10.1.1.1 Parametrointi laitteen omien painikkeiden avulla: lukitus/lukituksen avaus

Lukitus:

▶ Varmista, että laite on normaalissa käyttömoodissa.
▶ Paina[▲] ja [▼] samanaikaisesti 10 sekunnin ajan, kunnes otsikkorivillä oleva edistymispalkki pääsee loppuun.

▷ Laitteen parametrointi painikkeiden avulla estetään. Kun yrität muuttaa parametriarvoa, näyttöön tulee symboli 📄.

Lukituksen voi avata vain laitteen painikkeilla. Parametrien asetusten muuttaminen on edelleen mahdollista IO-Link-liitännän kautta.

Lukituksen avaaminen:

▶ Varmista, että laite on normaalissa käyttömoodissa.
▷ Laitteen painikkeiden lukitus avataan.

▶ Paina[▲] ja [▼] samanaikaisesti 10 sekunnin ajan, kunnes otsikkorivillä oleva etenemispalkki pääsee loppuun.

10.2 Parametrointi IO-Link-liitännän kautta

Laitteen parametrit voidaan asettaa IO-Link-liitännän kautta esimerkiksi seuraavilla tavoilla:

• Parametrointi sopivalla parametrointiohjelmistolla, esim. ifm moneo|configure
  • Parametrointi PLC:n kautta
  • Parametrointi IIoT-sovelluksen kautta

IO-Link-rajapinnan kautta tapahtuvaa parametrointia koskevat vaatimukset:

√ Laitteen IODD (Input Output Device Description) -kuvaus, jos parametrit asetetaan parametrointiohjelmiston avulla, kts. documentation.ifm.com
√ Laitteen IO-Link-rajapinnan kuvaus (PDF), jos parametrit asetetaan PLC:n tai IloT-sovelluksen avulla, kts. documentation.ifm.com
√ IO-Link-master
▶ Liitä IO-Link-masteriin parametrointiohjelmisto, PLC tai IloT-sovellus.
▶ Liitä laite IO-Link-masterin sopivaan vapaaseen porttiin.
▶ Aseta IO-Link-masterin portti IO-Link-toimintamoodiin.
▷ Laite siirtyy IO-Link-tilaan.
▶ Muuta parametriasetuksia ohjelmistossa.
▶ Kirjoita parametriasetukset laitteeseen.

Järjestelmäintegraation ja parametroinnin tuki IO-link-liitännän kautta:

Parametrointiohjelmiston (esim. Moneo) → käyttöopas

→ Selitykset ja aloituspaketit osoitteesta ifm.com/cnt/io-link-system-integration.

10.3 Lähdön konfigurointi

10.3.1 Kytkinlähtö

OUT1 muuttaa tilaansa, jos mittausarvo on asetettujen kytkentärajojen ylä- tai alapuolella. Hystereesitai ikkunatoiminto voidaan valita.

Kuva 7: Hystereesitoiminto

SP:	Kytkentäpiste
rP:	Päästöpiste
HY:	Hystereesi
Hno:	Hystereesitoiminto NO (sulkeutuva)
Hnc:	Hystereesitoiminto NC (avautuva)
t:	Aika

Kun asetuksena on hystereesitoiminto, kytkentäpiste [SP] ja päästöpiste [rP] määritellään. [rP]-arvon täytyy olla pienempi kuin [SP]. Jos vain kytkentäpistettä muutetaan, päästöpiste muuttuu automaattisesti. erotus pysyy vakiona.

Kuva 8: Ikkunatoiminto

FH:	Ylempi raja-arvo
FL:	Alempi raja-arvo
HY:	Hystereesi
FE:	Ikkuna
Fno:	Ikkunatoiminto NO (sulkeutuva)
Fnc:	Ikkunatoiminto NC (avautuva)
t:	Aika

Kun asetuksena on ikkunatoiminto, ylempi raja-arvo [FH] ja alempi raja-arvo [FL] määritellään. Arvoilla [FH] ja [FL] on kiinteä hystereesi 0,25 % mittausalueen loppuarvosta (MEW). Tämä pitää lähdön kytkentätilan vakaana, jos virtaus hieman vaihtelee.

10.3.1.1 Parametrointi laitteen omilla painikkeilla: Kytkinsignaali

√ Perusmittayksikön valinta: [EF] > [CFG] > [uni]
√ Koskee vain lähtöä OUT2: Prosessiarvon valinta: [EF] > [CFG] > [SEL2].
▶ Mene kohtaan [EF] > [CFG] lähdön OUTx konfiguroimiseksi.

Hystereesitoiminto:

▶ Valitse [oux] ja aseta kytkinsignaali: [Hno] tai [Hnc].
▶ Avaa [päävalikko].
▶ Valitse [SPx] ja aseta mittausarvo, jossa lähtö menee päälle.
▶ Valitse [rPx] ja aseta mittausarvo, jossa lähtö menee uudelleen päälle.

Ikkunatoiminto:

▶ Valitse [oux] ja aseta kytkinsignaali: [Fno] tai [Fnc].
▶ Avaa [päävalikko].
▶ Valitse [FHx] ja aseta ikkunan yläraja.
▶ Valitse [FLx] ja aseta ikkunan alaraja.

10.3.2 Taajuussignaali

Laite antaa prosessiarvoon verrannollisen taajuussignaalin.

Taajuussignaali on skaalattavissa:

- [FrPx] määrittelee Hz-arvoina taajuussignaalin, joka annetaan, kun ylempi mittausarvo saavutetaan.

Mittausalue on skaalattavissa:

• [FSPx] määrittelee alemman mittausarvon, josta alkaen taajuussignaali annetaan.
- [FEPx] määrittelee ylemmän mittausarvon, jossa lähtösignaalilla on parametrissa [FrPx] määritelty taajuus.

[FSPx] on käytettävissä vain lämpötilan mittauksessa. Parametrien [FSPx] ja [FEPx] välinen pienin ero = 20 % mittausalueen loppuarvosta.

Jos mittausarvo on mittausalueen ulkopuolella tai jos kyseessä on sisäinen virhe, saadaan tuloksena seuraavan kuvan mukainen taajuussignaali.

Mittausarvon ollessa näyttöalueen ulkopuolella ja vikatapauksissa näkyy näytöllä viesti (UL, OL, Err).

Taajuussignaali virtaukselle:

Kuva 9: Taajuuslähdön lähtökäyrä, virtaus

A:	Taajuussignaali	MAW:	Mittausalueen alkuarvo
B:	Virtaus	MEW:	Mittausalueen loppuarvo
1:	Näyttöalue	FEPx:	Taajuusalueen päätepiste
2:	Mittausalue	FrPx:	Taajuussignaali (Hz) ylemmälle mittausarvolle
3:	Skaalattu mittausalue	OL:	Näyttöalueen ylitys
Err:	Virhe	cr. OL:	Kriittinen näyttöalueen ylitys

Taajuussignaali lämpötilalle:

Kuva 10: Taajuuslähdön lähtökäyrä, lämpötila

A:	Taajuussignaali	MAW:	Mittausalueen alkuarvo
B:	Lämpötila	MEW:	Mittausalueen loppuarvo
1:	Näyttöalue	FSPx:	Taajuusalueen alkupiste
2:	Mittausalue	FEPx:	Taajuusalueen päätepiste
3:	Skaalattu mittausalue	FrPx:	Taajuussignaali (Hz) ylemmälle mittausarvolle
Err:	Virhe	cr. OL:	Kriittinen näyttöalueen ylitys
OL:	Näyttöalueen ylitys	cr. UL:	Kriittinen näyttöalueen alitus
UL:	Näyttöalueen alitus

10.3.2.1 Parametrointi laitteen omien painikkeiden avulla: Taajuussignaali

√ Perusmittayksikön valinta: [EF] > [CFG] > [uni]
√ Koskee vain lähtöä OUT2: Prosessiarvon valinta: [EF] > [CFG] > [SEL2].
▶ Mene kohtaan [EF] > [CFG] lähdön OUTx konfiguroimiseksi.
▶ Valitse [oux] ja aseta [FRQ].
▶ Avaa [päävalikko].
▶ Valitse [FEPx] ja aseta ylempi mittausarvo, jossa tuotetaan kohdassa [FrPx] (= 100 %) asetettu taajuus.
▶ Valitse [FrPx] ja aseta taajuus ylemmälle mittausarvolle (Hz).
▶ Valitse [FSP2] ja aseta alempi mittausarvo, jossa tuotetaan 0 Hz.

[FSP2] on käytettävissä vain lämpötilan mittaukselle lähdössä OUT2.

10.4 Käyttäjääasetukset

Alla kuvailtavat parametrit asetetaan seuraavasti:

▶ Avaa valikko [EF] > [CFG].

10.4.1 Kytkentäviive

Kytkinlähtö voidaan asettaa menemään viiveellä päälle ja pois päältä.

• [dSx]: Kytkinlähdön OUTx vetoviive sekunteina.
- [drx]: Kytkinlähdön OUTx päästöviive sekunteina.

10.4.2 Standardimittayksikkö

Näyttöä varten voidaan valita mittayksikkö, jolla prosessiarvo oletusarvoisesti näytetään. Kaikki muut parametriasetukset perustuvat tähän mittayksikköön.

• [uni] virtaukselle: l/min m³/h

10.4.3 Kytkinlähtöjen polariteetti

Lähdön polariteetti asetetaan parametrin [P-n] avulla.

• [PnP]: Kytkinlähtö on positiivisesti kytkevä (pnp).
• [nPn]: Kytkinlähtö on negatiivisesti kytkevä (npn).

10.4.4 Vaimennus

Asetettu vaimennusvakio vakauttaa lähtösignaalit. Fysikaalisten prosessiarvojen äkilliset muutokset tasoitetaan.

Tämä koskee lähtöjä, näyttöä ja prosessiarvojen siirtoa IO-Link-rajapinnan kautta.

Vaimennusvakio lisätään anturin vasteaikaan (→ Tekniset tiedot).

UL- ja OL-signaalit määritellään vaimennusaika huomioon ottaen.

Mittausarvon vaimennus vaikuttaa vain paineen prosessiarvoon.

- [dAP] = kytkentäsignaalin, näytön ja IO-Link-signaalin vaimennusaika (63 % nousuaika).

10.4.5 Lähtöjen virhekäyttäytyminen

Lähdön OUTx reagointi vikatilanteessa voidaan asettaa parametrilla [FOUx]. Valitusta lähtötoiminnosta riippuen vikatilanteessa tuotetaan seuraavat signaalit:

• Kytkinsignaali:
  – On: Lähtö menee vikatilanteessa PÄÄLLE.
  – OFF: Lähtö menee vikatilanteessa POIS PÄÄLTÄ.
  – OU: Lähtö kytkee parametrimäärittelyn mukaisesti viasta riippumatta.

• Taajuussignaali:

• On: Taajuussignaali nousee 130 %:iin [FrPx]:stä.
  – OFF: Taajuussignaali siirtyy 0 Hz:iin.
  – OU: Taajuussignaali vastaa yhä mittausarvoa.

10.4.6 prosessiarvo lähdölle OUT2

Lähdön OUT2 kautta tuotettava prosessiarvo voidaan valita parametrilla [SEL2].

Valinta ei ole mahdollista lähdölle OUT1. Lähtö OUT1 on tarkoitettu vain virtauksen valvontaan.

Valittavissa olevat arvot:

• [FLOW]: Virtaus
• [TEMP]: Lämpötila
▶ Valitse prosessiarvo ennen lähdön OUT2 muiden parametrien määrittämistä.

10.5 Näyttöasetukset

Näytön esitystapaa voidaan säätää erilaisten parametrien avulla. Alla kuvailtavat parametrit asetetaan seuraavasti:

▶ Avaa valikko [EF] > [DIS].

10.5.1 Näytön asettelu

Standardinäyttö voidaan asettaa parametrin [diS. L] avulla.

Valittavissa olevat arvot:

• L1: nykyinen prosessiarvo virtaukselle
• L2: nykyinen prosessiarvo virtaukselle ja lämpötilalle

10.5.2 Näytön päivitysnopeus

Näytön päivitysnopeus voidaan asettaa parametrin [diS. U] avulla.

Valittavissa olevat arvot:

• d1: nopea
  • d2: keskitaso
  • d3: hidas

10.5.3 Näytön kääntö

Käytä parametria [diS. R] näytön tekstin kääntämiseen myötäpäivään luettavuuden parantamiseksi.

Valittavissa olevat arvot:

• 0° (ei käännetty)
• 90°
• 180°
• 270°

10.5.4 Näytön kirkkaus

Näytön kirkkaus voidaan asettaa parametrin [diS. B] avulla.

Valittavissa olevat arvot:

• 25 %
- 50 %
- 75%
• 100 %

• OFF energiansäästötila. Näyttö on kytketty pois päältä käyttömoodissa.
  Näyttö aktivoidaan painamalla mitä tahansa painiketta. Kun näyttö on käyttämättä yli 30 s, näyttö kytkeytyy jälleen pois päältä.

Varoitusten tai virheilmoitusten ja optisen paikannuksen yhteydessä näyttö kytkeytyy takaisin päälle myös asetuksella [OFF].

10.5.5 Näytön värin asetus

Näytön fonttiväri voidaan asettaa parametrin [coL.x] avulla.

• [coL. F]: fonttiväri virtaukselle

• [coL. T]: fonttiväri lämpötilalle

Väri voidaan määrittää erikseen kullekin prosessiarvolle seuraavien parametriasetusten avulla.

Värin pysyvä valinta

Kuva 11: Esimerkki: [coL. F] = [GrEn]; [coL. T] = [OFF]

Fonttiväri asetetaan pysyvästi yhteen väriin:

[coL. F] =	[coL. T] =	Fonttiväri
[rEd]		Punainen
[GrEn]		Vihreä
[OFF]		Valkoinen

Väri vaihtuu kytkinlähdön raja-arvojen mukaan

Kuva 12: Esimerkki: [coL. F] = [r1ou]; [coL. T] = [G2ou]

Jos mittausarvo* on kytkentäpisteen [SPx] yläpuolella tai rajojen [FLx]... [FHx] sisällä, sovelletaan parametrien valinnasta riippuen seuraavaa:

[coL. F] =	[coL. T] =	Fonttiväri
[r1ou]	[r2ou]	Punainen
[G1ou]	[G2ou]	Vihreä

Raja-arvojen [SPx], [FLx], [FHx] asetus: Kytkinlähtö (→ 18).

Värin vaihtuu vapaasti määriteltävien raja-arvojen mukaan

Jos mittausarvo on rajojen [cFL.x]... [cFH.x] sisällä, sovelletaan parametrien valinnasta riippuen seuraavaa:

[coL. F] =	[coL. T] =	Fonttiväri
[r-cF]		Punainen
[G-cF]		Vihreä

Kuva 13: Esimerkki: [coL. F] = [r-cF]; [coL. T] = [G-cF]

Ikkuna-alueen raja-arvot voidaan valita vapaasti mittausalueella, ja ne ovat lähtötoiminnosta riippumattomia:

• Virtaus: [cFL. F] = alempi raja-arvo; [cFH. F] = ylempi raja-arvo
• Lämpötila: [cFL. T] = alempi raja-arvo; [cFH. T] = ylempi raja-arvo

Parametrit [cFL.x] ja [cFH.x] näytetään valikossa vain, jos [r-cF]- tai [G-cF]-asetus on valittu parametrille [coL.x].

10.6 Diagnoosi

10.6.1 Muisti

Laite tallentaa suurimman ja pienimmän mitatun prosessiarvon.

Nykyinen arvo voidaan lukea laitteen näytöltä tai IO-Link-liitännän kautta.

Valittavissa olevat arvot:

• [Lo. F]: Tilavuusvirran minimiarvomuisti
• [Hi. F]: Tilavuusvirran maksimiarvomuisti
• [Lo. T]: Lämpötilan minimiarvomuisti
• [Hi. T]: Lämpötilan maksimiarvomuisti

Muistien tyhjentäminen on järkevää tehdä silloin, kun laite toimii ensimmäistä kertaa normaaleissa toimintaolosuhteissa.

10.6.1.1 Parametrointi laitteen omien painikkeiden avulla: Muisti

Muistin näyttö:

▶ Mene [EF] > [MEM]-valikkoon.
▶ Valitse [Lo.x] tai [Hi.x] suurimman tai pienimmän mitatun arvon näyttämiseksi.

Muistin tyhjennys:

▶ Mene [EF] > [MEM]-valikkoon.
▶ Valitse [Lo.x] tai [Hi.x].
▶ Pidä [▲] tai [▼] painettuna.
▷ [----] näytetään.
▶ Paina lyhyesti [●].

10.7 Laitteen palautus alkuasetuksiin

Laite voidaan palauttaa tehdasasetuksiin.

Suosittelemme, että dokumentoit omat asetuksesi kohdassa Tehdasasetus ennen kuin palautat laitteen tehdasasetuksiin.

10.7.1 Parametrointi laitteen omien painikkeiden avulla: Laitteen palautus alkutilaan

▶ Valitse [EF]-valikko.
▶ Valitse [rES].
▶ Pidä [▲] tai [▼] painettuna.
▷ [----] näytetään.
▶ Paina lyhyesti [●].

▷ Laite suorittaa uudelleenkäynnistyksen.

11 Vianetsintä

Laite tarjoaa itsediagnostiikkavaihtoehtoja. Se valvoo itseään automaattisesti käytön aikana.

Varoitukset ja virhetilat näytetään, vaikka näyttö olisi kytketty pois päältä.

Jos samanaikaisesti ilmenee useita diagnostiikkatapahtumia, vain korkeimman prioriteetin omaavan tapahtuman diagnostiikkailmoitus näytetään.

Lisää diagnostiikkatoimintoja on saatavissa IO-Linkin kautta. → IO-LINK -liitännän kuvaus osoitteessa documentation.ifm.com.

11.1 Varoitusviestit

Näyttö	Ongelma/korjaus
[ Lukittu painikkeen avulla]	Laitteen asetuspainikkeet lukittu, parametrien muuttaminen estetty. ▶ Avaa laitteen lukitus sen omilla painikkeilla.
[Lukittu tiedonsiirtoliitännän kautta]	Laitteen asetuspainikkeet tilapäisesti lukittu, parametrointi IO-Link-tiedonsiirtoliitännän kautta aktiivinen. ▶ Lopeta parametrointi IO-Link-tiedonsiirtoliitännän kautta.
[Lukittu järjestelmän kautta]	Asetuspainikkeet lukittu parametrointiohjelmiston kautta, parametrien muuttaminen estetty. ▶ Avaa laitteen lukitus IO-Link-liitännän kautta parametrointiohjelmiston avulla.
UL	Näyttöalueen alitus. Lämpötila-arvo < -20 % MEW. ▶ Tarkista mittausalue.
OL	Näyttöalueen ylitys. Virtaus- tai lämpötila-arvo > 120 % MEW. ▶ Tarkista mittausalue.
SC1	Lähdön OUT1 tilanosoitus-LED vilkkuu: Oikosulku lähdössä OUT1. ▶ Tarkista kytkinlähtö OUT1 oikosulun tai liiallisen kuormituksen varalta.
SC2	Lähdön OUT2 tilanosoitus-LED vilkkuu: Oikosulku lähdössä OUT2. ▶ Tarkista kytkinlähtö OUT2 oikosulun tai liiallisen kuormituksen varalta.
SC	Lähtöjen OUT1 ja OUT2 tilanosoitus-LEDit vilkkuvat: Oikosulku lähdöissä OUT1 ja OUT2. ▶ Tarkista kytkinlähdöt OUT1 ja OUT2 oikosulun tai liiallisen kuormituksen varalta.

11.2 Virheilmoitukset

Näyttö	Ongelma/korjaus
Näyttö pois päältä	Syöttöjännite liian alhainen.► Tarkasta syöttöjännite. Näyttö kytkeytynyt pois päältä.► ▶ Tarkista, onko [diS] = OFF (pois päältä) asetettu ja vaihda asetusta tarvittaessa.
Err	Laitevika/toimintahäiriö► ▶ Vaihda laite.
PARA	Parametriasetus kelvollisen alueen ulkopuolella.► ▶ Tarkasta parametriasetus.
cr. UL	Tunnistusalueen alitus. Lämpötila-arvo < -30 % MEW.► ▶ Tarkista mittausalue.
cr. OL	Mittausalueen ylitys. Virtaus- tai lämpötila-arvo > 130 % MEW.► ▶ Tarkista mittausalue.

12 Tehdasasetus

Parametri		Tehdasasetus	Käyttäjäasetukset
SP1	(VIRTAUS)	20 % MEW
rP1	(VIRTAUS)	18,5 % MEW
FH1	(VIRTAUS)	20 % MEW
FL1	(VIRTAUS)	18,5 % MEW
FEP1	(VIRTAUS)	100 % MEW
FrP1	(VIRTAUS)	100 Hz
SP2	(VIRTAUS, LÄMP.)	40 % MEW
rP2	(VIRTAUS, LÄMP.)	38,5 % MEW
FH2	(VIRTAUS, LÄMP.)	40 % MEW
FL2	(VIRTAUS, LÄMP.)	38,5 % MEW
FSP2	(LÄMP.)	0 % MEW
FEP2	(VIRTAUS, LÄMP.)	100 % MEW
FrP2	(VIRTAUS, LÄMP.)	100 Hz
ou1	(VIRTAUS)	Hno
ou2	(VIRTAUS, LÄMP.)	Hno
FOU1	(VIRTAUS)	OFF
FOU2	(VIRTAUS, LÄMP.)	OFF
SEL2	(VIRTAUS, LÄMP.)	VIRTAUS
coL. F	(VIRTAUS)	OFF
col. T	(LÄMP.)	OFF
dS1		0 s
dR1		0 s
dS2		0 s
dR2		0 s
uni		l/min (SVx6xx: gpm)
P-n		PnP
dAP		0,6 s
diS. L		L2
diS. U		d2
diS. R		0
diS. B		75 %
cFH. F		MEW
cFL. F		MAW
cFH. T		MEW
cFL. T		MAW

MEW = mittausalueen loppuarvo

MAW = mittausalueen alkuarvo
