KÄYTTÖOHJE XR50X92K SONY

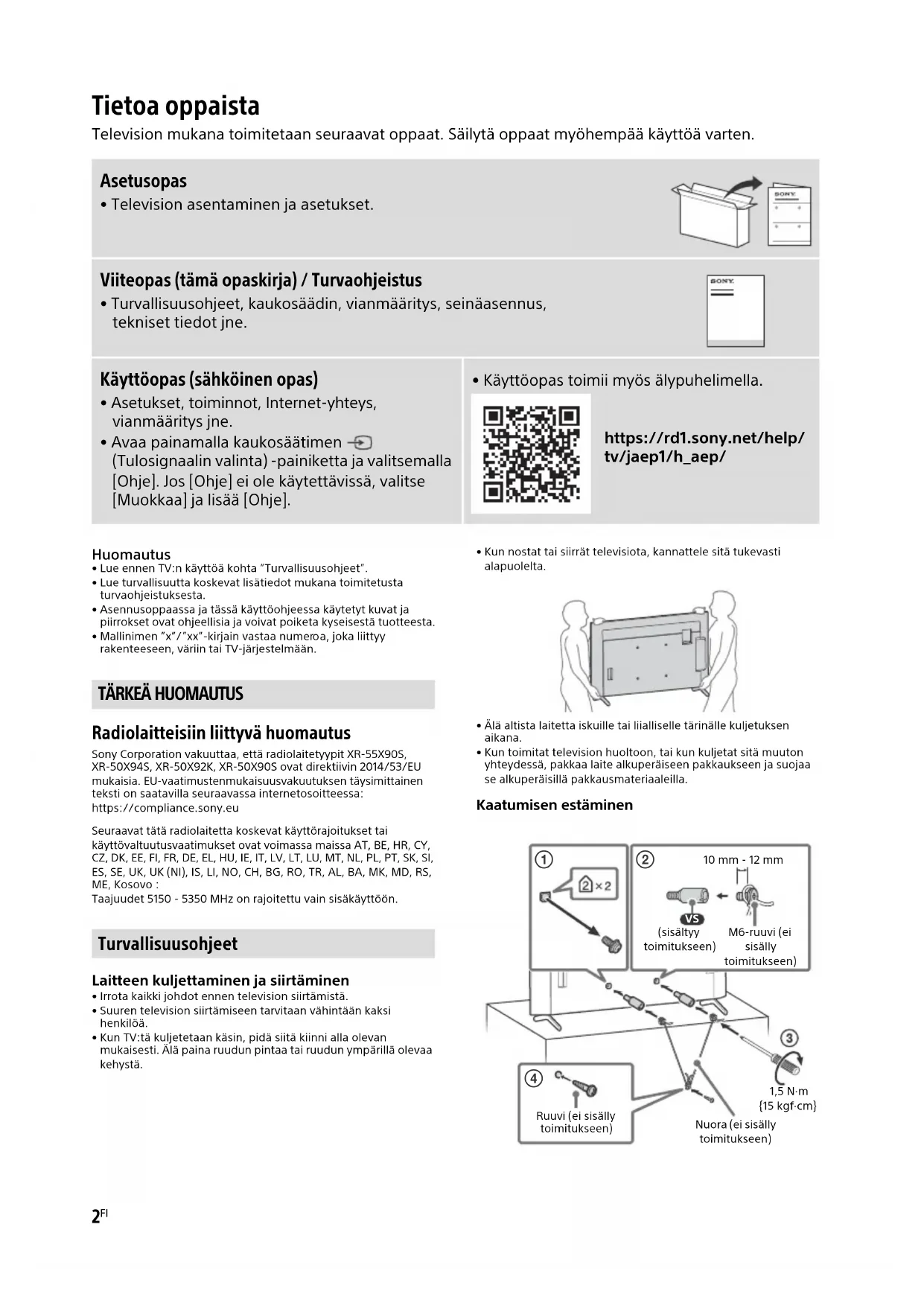

Tietoa oppaista Television mukana toimitetaan seuraavat oppaat. Säilytä oppaat myöhempää käyttöä varten. Huomautus

• Lue ennen TV:n käyttöä kohta ”Turvallisuusohjeet”.• Lue turvallisuutta koskevat lisätiedot mukana toimitetusta turvaohjeistuksesta. • Asennusoppaassa ja tässä käyttöohjeessa käytetyt kuvat ja piirrokset ovat ohjeellisia ja voivat poiketa kyseisestä tuotteesta.
• Mallinimen ”x”/”xx”-kirjain vastaa numeroa, joka liittyy rakenteeseen, väriin tai TV-järjestelmään. Radiolaitteisiin liittyvä huomautus Sony Corporation vakuuttaa, että radiolaitetyypit XR-55X90S, XR-50X94S, XR-50X92K, XR-50X90S ovat direktiivin 2014/53/EU mukaisia. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: https://compliance.sony.euSeuraavat tätä radiolaitetta koskevat käyttörajoitukset tai käyttövaltuutusvaatimukset ovat voimassa maissa AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :Taajuudet 5150 - 5350 MHz on rajoitettu vain sisäkäyttöön. Laitteen kuljettaminen ja siirtäminen
• Irrota kaikki johdot ennen television siirtämistä.• Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä.• Kun TV:tä kuljetetaan käsin, pidä siitä kiinni alla olevan mukaisesti. Älä paina ruudun pintaa tai ruudun ympärillä olevaa kehystä.• Kun nostat tai siirrät televisiota, kannattele sitä tukevasti alapuolelta.• Älä altista laitetta iskuille tai liialliselle tärinälle kuljetuksen aikana.• Kun toimitat television huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla. Kaatumisen estäminen Asetusopas

• Television asentaminen ja asetukset. Viiteopas (tämä opaskirja) / Turvaohjeistus

• Turvallisuusohjeet, kaukosäädin, vianmääritys, seinäasennus, tekniset tiedot jne. Käyttöopas (sähköinen opas)

• Asetukset, toiminnot, Internet-yhteys, vianmääritys jne.

• Avaa painamalla kaukosäätimen (Tulosignaalin valinta) -painiketta ja valitsemalla [Ohje]. Jos [Ohje] ei ole käytettävissä, valitse [Muokkaa] ja lisää [Ohje].

• Käyttöopas toimii myös älypuhelimella. https://rd1.sony.net/help/ tv/jaep1/h_aep/

10 mm - 12 mmM6-ruuvi (ei sisälly toimitukseen)Ruuvi (ei sisälly toimitukseen)Nuora (ei sisälly toimitukseen)1,5 N·m {15 kgf·cm}(sisältyy toimitukseen)3

Kaukosäädin ja TV Kaukosäätimen muoto sekä kaukosäätimen painikkeiden asettelu, saatavuus ja toiminta saattavat vaihdella alueen/maan/TV-mallin/TV:n asetusten mukaan*

(Virta) TV: Näytä television kanavaluettelo tai vaihda tuloon. (Pika-asetukset): Näytä Pika-asetukset. (Tulosignaalin valinta): Näytä ja valitse ohjelmalähde, jne. 123 (Hallintavalikko): Näytä Hallintavalikko. / / / / : Navigointiin ja valitsemiseen ruutuvalikoissa. (Takaisin) (Alkuun) (Google Assistant) / (Mikrofoni): Käytä Google Assistantia*

+ / – (Äänenvoimakkuus) (Mykistys)*

(Opas): Näytä television tai kaapeli-/satelliittivastaanottimen* digitaalinen ohjelmaopas. Sovelluspainikkeet BUILT-IN MIC SWITCH (Sisäänrakennetun mikrofonin kytkin)*

: Kytkee sisäisen mikrofonin päälle/pois. (Virta) Kaukosäädinanturi / Valotunnistin / LED Sisäinen mikrofoni*

: Ota sisäinen mikrofoni käyttöön painamalla kaukosäätimen Google Assistant-/mikrofonipainiketta ja noudattamalla näytön ohjeita.*1 Katso muita kaukosäädinmallien tietoja Käyttöoppaasta.*2 Vain RMF-TX900U. Saat kaukosäätimen mallinimen selville avaamalla kaukosäätimen kannen ja katsomalla sen sisällä olevaa tarraa.*3 Kaukosäätimen taustavalo valaisee silloin, kun valotunnistin on havainnut, että ympäristön valaistus on heikko. Taustavalon automaattinen valaisu voidaan laittaa pois päältä.*4 Summerista kuuluu äänimerkki, kun etäetsimistoimintoa käytetään. Katso lisätiedot verkkokäyttöoppaasta.*5 Vain tietyt alueet/maat/mallit/kielet.*6 Google Assistant tai puhehaku vaativat Internet-yhteyden.*7 Helppokäyttötoiminto käynnistyy pitämällä (Mykistys) -näppäintä alhaalla.*8 [Kaapeli-/satellittivastaanotin] -asetus on määritettävä.*9 Virrankulutus kasvaa, kun sisäinen mikrofoni on käytössä, koska se kuuntelee aina.

Lisätietoja on annettu Käyttöoppaassa. Paina kaukosäätimen (Tulosignaalin valinta) -painiketta ja valitse [Ohje]. Jos [Ohje] ei ole käytettävissä, valitse [Muokkaa] ja lisää [Ohje].

Lisävarusteena saatava kamera- ja mikrofoniyksikön (ei sisälly toimitukseen) kaapelinhallintaratkaisu Soundbar-kaiuttimen (ei sisälly toimitukseen) käyttäminen (XR-50X92K) Suositus (TV:n edessä) Aseta soundbar-kaiutin (ei sisälly toimitukseen) TV:n pöytäjalustan eteen. Vaihtoehto (pöytäjalustan päällä) Jos TV:n edessä ei ole riittävästi tilaa soundbar- kaiuttimelle, asenna kumijalat (toimitettu TV:nmukana) soundbarin pohjaan (ei sisälly toimitukseen) ja aseta soundbar pöytäjalusta päälle. Huomautus

• Varmista, että soundbar-kaiuttimen korkeus ei peitä kaukosäätimen ja TV:n infrapuna-anturin välistä tilaa.• Kumijalkojen käyttö voi vaikuttaa ääneen soundbar-kaiuttimen mallista riippuen.• Älä peitä tuuletusaukkoja ja tunnistetarraa kumijaloilla.• Säilytä kumijalat turvallisessa paikassa ja poissa lasten ulottuvilta. (Esim. jos lähetät soundbarin korjattavaksi.)5

Vianmääritys Yleisissä vianmäärityskysymyksissä, kuten: musta näyttö, ei ääntä, jähmettynyt kuva, TV ei reagoi tai verkko on kadonnut, suorita seuraavat vaiheet. 1 Käynnistä TV uudelleen pitämällä kaukosäätimen virtapainiketta alhaalla noin viisi sekuntia. TV käynnistyy uudelleen. Jos TV ei palaudu, kokeile irrottaa virtajohto, painaa sitten TV:n virtapainiketta ja vapauttaa se. Odota kaksi minuuttia ja kytke verkkovirtajohto pistorasiaan. Tai voit painaa TV:n virtapainiketta noin 40 sekunnin ajan, kunnes TV sammuu. 2 Katso alla olevaa Ohje-valikkoa. 3 Yhdistä TV:si Internetiin ja suorita ohjelmistopäivitys. Sony suosittelee pitämään TV:n ohjelmiston päivitettynä. Ohjelmistopäivitykset antavat uusia ominaisuuksia ja parantavat suoritustehoa. 4 Käy Sonyn tukisivustolla (tiedot löytyvät tämän opaskirjan lopusta). Kun kytket TV:n verkkovirtaan, TV ei välttämättä kytkeydy heti päälle vaikka painaisit virtapainiketta kaukosäätimestä tai TV:stä. Järjestelmän alustaminen vie aikaa. Odota noin minuutti ja yritä sitten uudelleen. Kaukosäädin ei toimi.

• Vaihda paristot. Lapsilukon salasana on unohtunut.
• Kirjoita ensin PIN-koodi 9999 ja anna sitten uusi PIN-koodi. Tekniset tiedot Järjestelmä Näyttöpaneeli: LCD-paneeli, LED-taustavalo TV-järjestelmä: Riippuu maa-/aluevalinnasta/ TV-mallista Analoginen: B/G, D/K, I Digitaalinen: DVB-T/DVB-C/DVB-T2 Satelliitti: DVB-S/DVB-S2 Värijärjestelmä: PAL/SECAM/NTSC3.58 (Vain video)/NTSC4.43 (Vain video) Kanavien näkyvyysalue: Riippuu maa-/ aluevalinnasta/TV-mallista Analoginen: UHF/VHF/Kaapeli Digitaalinen: UHF/VHF/Kaapeli Satelliitti: Välitaajuus 950-2150 MHz Äänentoisto: 10 W + 10 W Langaton teknologia Protokolla IEEE 802.11a/b/g/n/ac Bluetooth® versio 4.2 Tulo-/lähtöliitännät Antenni/kaapeli 75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle Satelliittiantenni Naaraspuolinen F-tyypin liitin, 75 ohmia. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ohjaus, Yhden kaapelin jakelu EN50494. AV IN Video/Audio-tulo (miniliitäntä) Katso vianmäärityksen lisätiedot Käyttöoppaasta.Paina kaukosäätimen (Tulosignaalin valinta) -painiketta ja valitse [Ohje]. Jos [Ohje] ei ole käytettävissä, valitse [Muokkaa] ja lisää [Ohje]. Taajuusalue Lähtöteho Langaton LAN (Televisio) 2400-2483,5 MHz 5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz < 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm Bluetooth® (Televisio) 2400-2483,5 MHz < 10,0 dBm Bluetooth® (RMF-TX900U / RMF-TX800U / RMF-TX520E) 2400-2483,5 MHz < 10,0 dBm6

Audio: eARC (Enhanced Audio Return Channel)- tilassa Katso lisätiedot verkkokäyttöoppaasta. Muussa kuin eARC-tilassa 5,1-kanavainen lineaarinen PCM: 32/44,1/ 48/88,2/96/176,4/192 kHz 16/20/24 bittiä, Dolby Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Vain HDMI IN 3)*

eARC-tilassa Katso lisätiedot verkkokäyttöoppaasta. ARC-tilassa Kaksikanavainen lineaarinen PCM: 48 kHz 16 bittiä, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Optinen digitaaliliitäntä (kaksikanavainen lineaarinen PCM: 48 kHz 16 bittiä, Dolby Audio, DTS) (stereominiliitin) (Vain XR-55X90S) Kuulokkeet 1, 2 (HDD REC)*

USB-laiteportti ( 2 USB-kiintolevy REC-toimintoa varten) USB-portti 1 tukee nopeaa USB-yhteyttä (USB 2.0) USB-liitäntä 2 tukee supernopeaa USB:tä (USB 3.2 Gen 1) Maksu-TV-moduuli (CAM) paikka LAN 10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan. Tiedonsiirtonopeutta ja laatua ei taata.) Teho, tuoteseloste ja muuta Tehovaatimukset 220 V - 240 V AC, 50 Hz Näytön koko (halkaisija) (Noin) XR-55X9xS: 138,8 cm / 55 tuumaa XR-50X9xS / 50X9xK: 125,7 cm / 50 tuumaa Virrankulutus valmiustilassa*

0,50 W Näytön erottelutarkkuus (vaaka × pysty) (kuvapisteinä) 3840 × 2160 Ulostuloarvot 500 mA (USB 1), 900 mA (USB 2) Mitat (Noin) (l × k × s) (cm) pöytäjalustan kanssa Vakioasento: XR-55X9xS: 123,3 × 78,4 × 33,8 XR-50X9xS: 111,9 × 71,5 × 28,6 XR-50X9xK: 111,9 × 71,6 × 30,3 Kapea-asento: XR-55X9xS: 123,3 × 78,4 × 33,8 ilman pöytäjalustaa XR-55X9xS: 123,3 × 71,1 × 7,2 XR-50X9xS / 50X9xK: 111,9 × 64,9 × 7,0 Jalustan leveys (Noin) (cm) Vakioasento: XR-55X9xS: 106,1 Kapea-asento: XR-55X9xS: 45,8 Paino (Noin) (kg) pöytäjalustan kanssa XR-55X9xS: 18,3 XR-50X9xS: 14,1 XR-50X9xK: 16,5 ilman pöytäjalustaa XR-55X9xS: 17,4 XR-50X9xS / 50X9xK: 13,5 Muita tietoja Lisävarusteet Seinäasennuskiinnitin: SU-WL850 (Vain XR-55X9xS) Seinäasennuskiinnitin: SU-WL450 Ruuvin halkaisija ja pituus: Kamera- ja mikrofoniyksikkö: CMU-BC1 Käyttölämpötila: 0 ºC – 40 ºC Käyttökosteus: 10 % – 80 % RH (ei-kondensoiva)

Ruuvi (M6) Seinäasennuskiinnitin 10 mm - 12 mm7

*1 Kun lähteen resoluutio on 4096 × 2160p ja [Laaja tila] -asetus on [Normaali], näytettävä resoluutio on 3840 × 2160p. Jos haluat resoluutioksi 4096 × 2160p, aseta [Laaja tila]-asetukseksi [Koko kuva 1] tai [Koko kuva 2]. *2 Katso ohjeita näyttövalikosta [HDMI- signaalimuoto]-asetuksen valitsemiseen. *3 Katso lisätiedot verkkokäyttöoppaasta. *4 Vain HDMI IN 3 & 4. Käytä yhdistämiseen ultranopeaa HDMI-kaapelia. *5 Liitä äänijärjestelmä HDMI IN 3 -liitäntään, jos haluat kuulla TV:n äänen äänijärjestelmän kautta. *6 Toiminto ei ole saatavana Italiassa. *7 Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun televisio on suorittanut välttämättömät sisäiset toimenpiteet. *8 Valmiustilan virrankulutus kasvaa, kun televisio on yhdistetty verkkoon. Huomautus

• Lisävarusteiden saatavuus riippuu maasta/alueesta/ television mallista/varastotilanteesta.

• Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä erikseen ilmoittamatta.

• Google Assistantin käyttö voi edellyttää palveluiden ja sovellusten tilaamista, minkä lisäksi sen käyttöön voi liittyä lisäehtoja ja/tai lisämaksuja.

• Käyttöoppaassa oleva tuoteseloste vastaa KOMISSION DELEGOITUA ASETUSTA (EU) 1062/2010. Katso sen verkkosivustosta lisätietoja asetuksesta (EU) 2019/2013. Tuotteen rekisteröintinumero
