KÄYTTÖOHJE K 3 Premium Power Control Home Kärcher

1. Starta maskinen ”I/ON”.

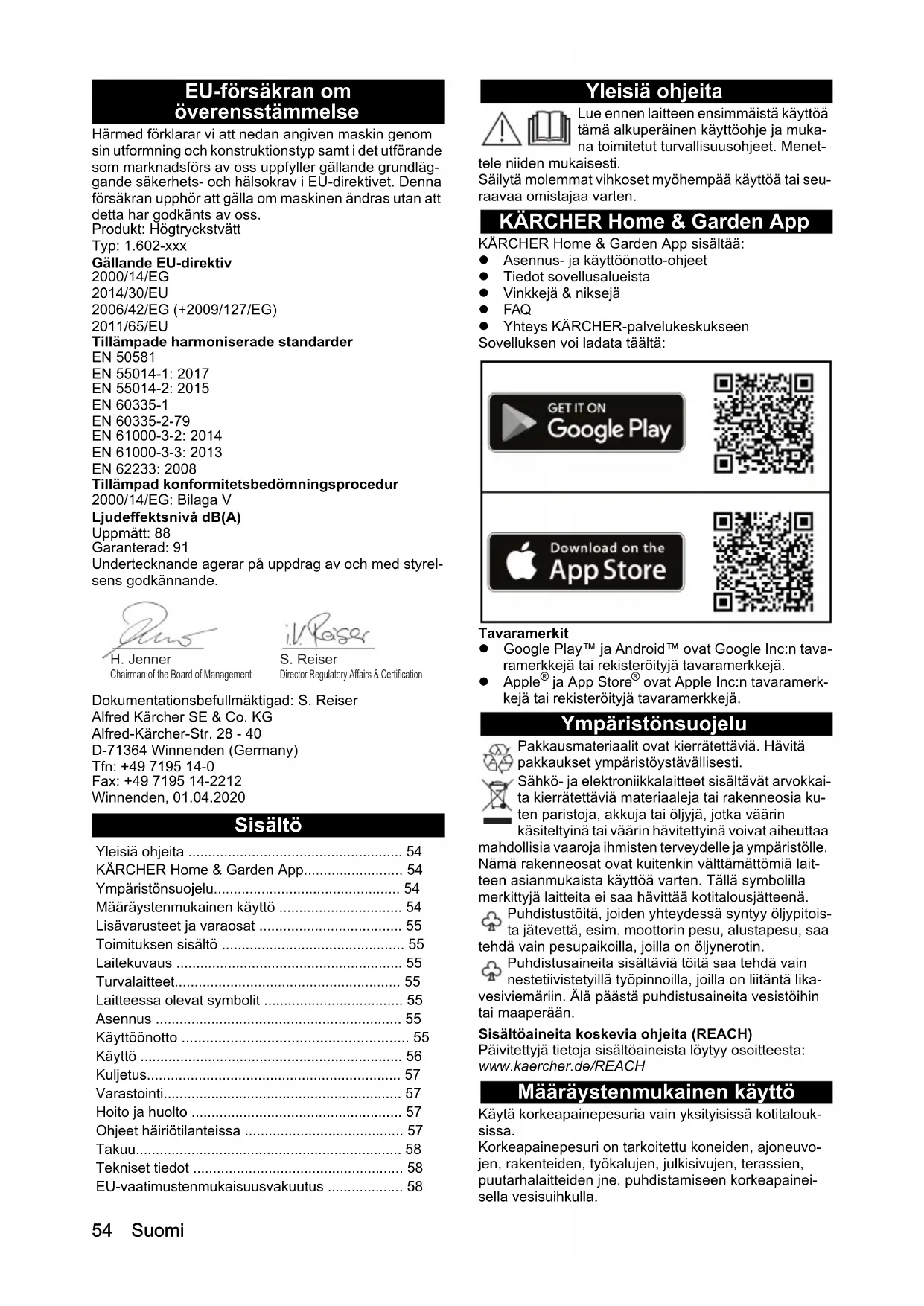

dB(A) 9154 Suomi EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläg- gande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Högtryckstvätt Typ: 1.602-xxx Gällande EU-direktiv 2000/14/EG 2014/30/EU 2006/42/EG (+2009/127/EG) 2011/65/EU Tillämpade harmoniserade standarder EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Tillämpad konformitetsbedömningsprocedur 2000/14/EG: Bilaga V Ljudeffektsnivå dB(A) Uppmätt: 88 Garanterad: 91 Undertecknande agerar på uppdrag av och med styrel- sens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01.04.2020 Sisältö Yleisiä ohjeita Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja muka- na toimitetut turvallisuusohjeet. Menet- tele niiden mukaisesti. Säilytä molemmat vihkoset myöhempää käyttöä tai seu- raavaa omistajaa varten. KÄRCHER Home & Garden App KÄRCHER Home & Garden App sisältää: Asennus- ja käyttöönotto-ohjeet Tiedot sovellusalueista Vinkkejä & niksejä FAQ Yhteys KÄRCHER-palvelukeskukseen Sovelluksen voi ladata täältä: Tavaramerkit Google Play™ ja Android™ ovat Google Inc:n tava- ramerkkejä tai rekisteröityjä tavaramerkkejä. Apple

• ovat Apple Inc:n tavaramerk- kejä tai rekisteröityjä tavaramerkkejä. Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti. Sähkö- ja elektroniikkalaitteet sisältävät arvokkai- ta kierrätettäviä materiaaleja tai rakenneosia ku- ten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä lait- teen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää kotitalousjätteenä. Puhdistustöitä, joiden yhteydessä syntyy öljypitois- ta jätevettä, esim. moottorin pesu, alustapesu, saa tehdä vain pesupaikoilla, joilla on öljynerotin. Puhdistusaineita sisältäviä töitä saa tehdä vain nestetiivistetyillä työpinnoilla, joilla on liitäntä lika- vesiviemäriin. Älä päästä puhdistusaineita vesistöihin tai maaperään. Sisältöaineita koskevia ohjeita (REACH) Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.de/REACH Määräystenmukainen käyttö Käytä korkeapainepesuria vain yksityisissä kotitalouk- sissa. Korkeapainepesuri on tarkoitettu koneiden, ajoneuvo- jen, rakenteiden, työkalujen, julkisivujen, terassien, puutarhalaitteiden jne. puhdistamiseen korkeapainei- sella vesisuihkulla. Yleisiä ohjeita p. 54
• KÄRCHER Home & Garden App p. 54
• Ympäristönsuojelu p. 54
• Määräystenmukainen käyttö p. 54
• Lisävarusteet ja varaosat p. 55
• Toimituksen sisältö p. 55
• Laitekuvaus p. 55
• Turvalaitteet p. 55
• Laitteessa olevat symbolit p. 55
• Asennus p. 55
• Käyttöönotto p. 55
• Käyttö p. 56
• Kuljetus p. 57
• Varastointi p. 57
• Hoito ja huolto p. 57
• Ohjeet häiriötilanteissa p. 57
• Takuu p. 58
• Tekniset tiedot p. 58
• EU-vaatimustenmukaisuusvakuutus Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. ReiserSuomi 55 Lisävarusteet ja varaosat Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va- raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt- tömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com. Toimituksen sisältö Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai ha- vaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle. Laitekuvaus Tässä käyttöohjeessa kuvataan maksimaalinen varus- tus. Mallista riippuen toimituksen sisällössä on eroja (katso pakkaus). Kuvat, katso kuvasivu Kuva A 1 Kuljetuspyörä 2 Suihkuputkien säilytys 3 Korkeapainepistoolin säilytys / lepopaikka 4 Power Control -suihkuputken pyörivä suutin vai- keasti irtoavaan likaan, painetaso: HARD 5 Power Control -suihkuputki Vario Power yleisimpiin puhdistustöihin, painetasot: HARD / MEDIUM / SOFT / MIX 6 Power Control -korkeapainepistooli 7 Painike, jolla irrotetaan korkeapaineletku korkea- painepistoolista 8 Korkeapainepistoolin vipu 9 Painenäyttö (MIX / 1-SOFT / 2-MEDIUM / 3-HARD) 10 Korkeapainepistoolin lukitus 11 Laitekytkin ”0/OFF” / ”I/ON” 12 Verkkoliitäntäjohto ja verkkopistoke 13 Verkkoliitäntäjohdon säilytyskoukku 14 Kantokahva 15 Kuljetuskahva, ulosvedettävä 16 Korkeapaineletkukela 17 Tyyppikilpi 18 Korkeapaineletku 19 Letkukelan käsikäyttöinen kampi 20 Puhdistusaineen imuletku sekä suodatin ja kansi 21 Puhdistusainesäiliö 22 Vesiliitäntä ja sisään rakennettu siivilä 23 Vesiliitännän kytkin 24 **Puutarhaletku, jossa tavallinen kytkin – Kudosvahvisteinen – Halkaisija vähintään 1/2 tuumaa (13 mm) – Pituus vähintään 7,5 m 25 *Pesuharja, sopii puhdistusaineiden kanssa työs- kentelemiseen 26 *Vaahtosuutin tehokkaalle pesuainevaahdolle 27 *Puhdistusainesäiliö p. 58

• valinnainen, ** vaaditaan lisäksi Turvalaitteet 몇 VARO Puuttuvat tai muutetut turvalaitteet Turvalaitteet ovat sinun turvallisuuttasi varten. Älä koskaan muuta tai ohita turvalaitteita. Laitekytkin Laitekytkin estää laitteen tahattoman käytön. Korkeapainepistoolin lukitus Lukitus lukitsee korkeapainepistoolin vivun ja estää lait- teen tahattoman käynnistämisen. Automaattinen pysäytystoiminto Kun korkeapainepistoolin vipu vapautetaan, painekytkin kytkee pumpun pois päältä ja korkeapainesuihku lop- puu. Kun vipua taas painetaan, pumppu käynnistyy. Laitteessa olevat symbolit Asennus Kuvat, katso kuvasivu. Asenna irrallaan toimitetut osat laitteeseen ennen käyt- töönottoa. Pyörien asentaminen

1. Kiinnitä pyörät laitteeseen ja varmista ne.

Kuva B Kahvojen asentaminen

1. Kiinnitä kuljetuskahva.

2. Kiinnitä kantokahva.

Kuva C Puhdistusainesäiliön sulkeminen

1. Sulje puhdistusainesäiliön kansi.

Kuva D Vesiliitännän kytkimen asentaminen

1. Ruuvaa vesiliitännän kytkin laitteen vesiliitäntään.

2. Kelaa korkeapaineletku kokonaan pois letkukelalta.

3. Aseta korkeapaineletku korkeapainepistooliin niin,

että se lukittuu kuuluvasti. Huomautus Varmista nippelin oikea suunta. Kuva F

4. Tarkista korkeapaineletkua vetämällä, että liitännät

5. Yhdistä verkkopistoke pistorasiaan.

Vedensyöttö Katso liitäntäarvot tyyppikilvestä tai luvusta Tekniset tie- dot. Noudata vesiyhtiön määräyksiä. HUOMIO Likaisen veden aiheuttamat vauriot Veden epäpuhtaudet voivat vaurioittaa pumppua ja va- rusteita. KÄRCHER suosittelee käyttämään suojaksi KÄRCHER-vesisuodatinta (erikoisvaruste, tilausnume- ro 4.730-059). Älä suuntaa korkeapainesuihkua kohti ihmi- siä, eläimiä, toimivaa sähkövarustusta tai it- se laitetta. Suojaa laite jäätymiseltä. Laitetta ei saa liittää suoraan julkiseen juo- mavesiverkkoon.56 Suomi Liitäntä vesijohtoon HUOMIO Letkun kytkentä Aquastop-mekanismin kanssa lait- teen vesiliitäntään Pumpun vaurioituminen Älä koskaan liitä vesikytkentää, jossa on Aquastop-me- kanismi, laitteen vesiliitäntään. Voit käyttää Aquastop-mekanismia hanassa.

1. Yhdistä puutarhaletku vesiliitännän kytkimeen.

2. Liitä puutarhaletku vesijohtoon.

3. Avaa vesihana kokonaan.

Kuva G Käyttö HUOMIO Pumpun kuivakäynti Laitevauriot Jos laite ei muodosta painetta 2 minuutin kuluessa, kyt- ke laite pois päältä ja menettele ohjeiden mukaan, jotka ovat luvussa Ohjeet häiriötilanteissa. Power Control -järjestelmä Korkeapainepistoolin painenäyttö näyttää tällä hetkellä asetetun painetason, kun sitä käytetään yhdessä Power Control -suihkuputken kanssa. Huomautus Materiaalien herkkyys voi vaihdella suuresti iästä ja kunnosta riippuen. Tämän vuoksi suositukset eivät ole sitovia. Huomautus Painenäyttö ei näytä oikeita tietoja käytettäessä pinta- puhdistinta ja muita lisätarvikkeita. Käyttö korkeapaineella HUOMIO Maalattujen tai herkkien pintojen vaurioituminen Pinnat vaurioituvat, jos ruiskutusetäisyys on liian pieni tai valitaan väärä suihkuputki. Säilytä vähintään 30 cm:n ruiskutusetäisyys puhdistet- taessa maalattuja pintoja. Älä puhdista pyörivällä suuttimella autonrenkaita, maa- lia tai herkkiä pintoja, kuten puuta.

1. Yhdistä suihkuputki korkeapainepistooliin ja kiinnitä

se kääntämällä 90°. Kuva H

2. Kytke laite päälle (“I/ON”).

3. Vapauta korkeapainepistoolin vivun lukitus.

4. Paina korkeapainepistoolin vipua.

Laite kytkeytyy päälle.

5. Käännä Power Control -suihkuputkea Vario Power,

kunnes vaadittu painetaso näkyy painenäytössä. Käyttö pesuharjan kanssa HUOMIO Maalivauriot Pintojen vaurioituminen likaisen pesuharjan vuoksi Varmista ennen käyttöä, ettei pesuharjassa ole likaa tai muita hiukkasia. Huomautus Pesuharjoja käytettäessä laite toimii matalapaineella. Siksi voidaan lisätä puhdistusainetta.

1. Laita pesuharja korkeapainepistooliin ja kiinnitä se

kääntämällä 90°. Käyttö puhdistusaineiden kanssa VAARA Käyttöturvallisuustiedotteen noudattamatta jättä- minen Vakavat terveyshaitat puhdistusaineen epäasianmukai- sen käytön vuoksi Noudata puhdistusaineen valmistajan käyttöturvalli- suustiedotetta, erityisesti henkilökohtaista suojavarus- tusta koskevia ohjeita. Huomautus Puhdistusainetta voidaan lisätä vain matalapaineella. Huomautus KÄRCHER-puhdistusaineet takaavat häiriöttömän työs- kentelyn. Pyydä meiltä lisää ohjeita tai tilaa meiltä luet- telo tai puhdistusaineiden esittelylehtiset.

1. Lisää puhdistusaineliuosta puhdistusainesäiliöön.

Noudata puhdistusaineen pakkauksessa olevia an- nosteluohjeita. Kuva I

2. Sulje puhdistusainesäiliön kansi.

3. Lukitse puhdistusainesäiliö laitteeseen.

4. Käytä Vario Power -suihkuputkea.

5. Kierrä suihkuputkea suuntaan ”MIX”, kunnes ”MIX”

näkyy korkeapainepistoolissa. Käytön aikana puhdistusaineliuosta sekoitetaan ve- sisuihkuun.

6. Käytä halutessasi vaahtosuutinta.

a Yhdistä vaahtosuutin puhdistusainepulloon. Kuva J b Laita vaahtosuutin korkeapainepistooliin ja kiinni- tä se kääntämällä 90°. Suositellut puhdistusmenetelmät

1. Suihkuta puhdistusainetta hieman kuivalle pinnalle

ja anna vaikuttaa (ei kuivua).

2. Huuhtele lika pois korkeapainesuihkulla.

Käytön jälkeen puhdistusaineilla

1. Huuhtele laitetta n. 30 sekuntia puhtaalla vedellä.

Käytön keskeyttäminen

1. Päästä korkeapainepistoolin vivusta.

Kun vipu vapautetaan, laite kytkeytyy pois päältä. Järjestelmässä pysyy korkeapaine.

2. Lukitse korkeapainepistoolin vipu.

3. Aseta korkeapainepistooli suihkuputken kanssa py-

4. Jos laitetta ei käytetä yli 5 minuuttiin, kytke laite pois

päältä ”0/OFF”. Näyttö Painetaso Suositusesimerkki HARD Päällystekivistä tai pesube- tonista valmistetut kiviteras- sit, asfaltti, metallipinnat, puutarhavälineet (kottikärry, lapio jne.) MEDIUM Autot / moottoripyörät, tiili- pinnat, rapatut seinät, muo- vikalusteet SOFT Puupinnat, polkupyörät, hiekkakivipinnat, rottinkihuo- nekalut MIX Käyttö puhdistusaineiden kanssaSuomi 57 Käytön lopettaminen 몇 VARO Järjestelmässä on paine Korkeapaineen aikana hallitsemattomasti ulos tulevan veden aiheuttamat loukkaantumiset Irrota korkeapaineletku korkeapainepistoolista tai lait- teesta vain, kun järjestelmässä ei ole painetta.

1. Päästä korkeapainepistoolin vivusta.

3. Paina korkeapainepistoolin vipua 30 sekuntia.

Järjestelmässä vielä oleva paine purkautuu.

4. Päästä korkeapainepistoolin vivusta.

5. Lukitse korkeapainepistoolin vipu.

6. Irrota laite vedensyötöstä.

7. Kytke laite pois päältä “0/OFF”.

8. Irrota verkkopistoke pistorasiasta.

Kuljetus 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Huomioi kuljetettaessa laitteen paino. Laitteen kantaminen

1. Nosta laitetta ja kanna sitä kantokahvasta.

1. Vedä kuljetuskahvaa ulos, kunnes se lukittuu kuulu-

2. Vedä laitetta kuljetuskahvasta.

Laitteen kuljetus ajoneuvossa

1. Tyhjennä puhdistusainesäiliö.

2. Varmista laite siirtymistä ja kaatumista vastaan.

Varastointi 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Huomioi varastoitaessa laitteen paino. Laitteen säilytys

1. Aseta laite tasaiselle alustalle.

2. Irrota suihkuputki korkeapainepistoolista.

3. Paina korkeapainepistoolin irrotuspainiketta ja irrota

korkeapaineletku korkeapainepistoolista. HUOMIO Korkeapaineletkun vaurioituminen Korkeapaineletkun vaurioituminen väärän pyörimis- suunnan vuoksi Noudata rullattaessa letkukelan pyörimissuuntaa.

4. Kierrä letkukelaa käsikammella vastapäivään ja ke-

laa korkeapaineletku.

5. Säilytä verkkoliitäntäjohto ja varusteet laitteen luo-

na. Noudata lisäohjeita ennen pitkää varastointia, katso lu- ku Hoito ja huolto. Jäätymisenesto HUOMIO Jäätymisvaara Jos laitteita ei ole täysin tyhjennetty, ne voivat rikkoutua jäätyessään. Tyhjennä laite ja varusteet täysin. Suojaa laite jäätymiseltä. Seuraavien ehtojen on täytyttävä: Laite on irrotettu vedensyötöstä. Korkeapainepistooli on irrotettu korkeapaineletkus- ta.

1. Kytke laite päälle “I/ON”.

2. Odota enintään 1 minuutti, kunnes korkeapainelet-

kusta ei enää tule ulos vettä.

3. Kytke laite pois päältä.

4. Säilytä laite ja kaikki varusteet jäätymiseltä suoja-

tussa tilassa. Hoito ja huolto VAARA Sähköiskuvaara Loukkaantumisvaara kosketettaessa sähköä johtavia osia Kytke laite pois päältä. Irrota verkkopistoke. Laitetta ei tarvitse huoltaa, eli säännöllisiä huoltotöitä ei tarvitse suorittaa. Vesiliitännän siivilän puhdistaminen HUOMIO Vesiliitännän vaurioitunut siivilä Veden epäpuhtauden aiheuttama laitevaurio Tarkasta ennen siivilän asettamista vesiliitäntään, onko siinä vaurioita. Puhdista vesiliitännän siivilä tarvittaessa.

1. Irrota kytkin vesiliitännästä.

2. Vedä siivilä ulos lattapihdeillä.

3. Puhdista siivilä juoksevan veden alla.

4. Aseta siivilä vesiliitäntään.

Puhdistusainesuodattimen puhdistaminen Puhdista puhdistusainesuodatin ennen pitkää varas- tointia.

1. Irrota puhdistusaineen imuletkun suodatin.

2. Puhdista suodatin juoksevan veden alla.

Kuva M Ohjeet häiriötilanteissa Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksis- sa tai jos häiriöitä ei ole tässä mainittu. VAARA Sähköiskuvaara Loukkaantumisvaara kosketettaessa sähköä johtavia osia Kytke laite pois päältä. Irrota verkkopistoke. Laite ei käynnisty

1. Paina korkeapainepistoolin vipua.

Laite kytkeytyy päälle.

2. Tarkasta, onko tyyppikilvessä ilmoitettu jännite yh-

teensopiva virtalähteen jännitteen kanssa.

3. Tarkasta verkkoliitäntäjohto vaurioiden varalta.

Laitteeseen ei muodostu painetta Vedensyöttö on liian vähäistä

1. Avaa vesihana kokonaan.

2. Tarkista, että vedentulon pumppausmäärä on riittä-

vä. Vesiliitännän siivilä on likainen.

1. Vedä vesiliitännän siivilä ulos lattapihdeillä.

2. Puhdista siivilä juoksevan veden alla.

Laitteessa on ilmaa.

1. Poista ilma laitteesta:

a Käynnistä laite suihkuputkea liittämättä enintään 2 minuutiksi. b Paina korkeapainepistoolia ja odota, kunnes kor- keapainepistoolista tulee ulos vettä, jossa ei ole kuplia. c Liitä suihkuputki.58 Suomi Suuret paineen heilahtelut

1. Puhdista korkeapainesuutin:

a Poista lika suuttimen kanavasta neulalla. b Huuhtele korkeapainesuutin edestä vedellä.

2. Tarkista veden tulomäärä.

1. Laitteen vähäinen epätiiviys johtuu tekniikasta. Jos

laite vuotaa paljon, ota yhteyttä valtuutettuun asia- kaspalveluun. Puhdistusainetta ei imetä

1. Käytä suihkuputkea Vario Power ja kierrä se koh-

2. Puhdista puhdistusaineen imuletkun suodatin.

3. Tarkista, onko puhdistusaineen imuletkussa taite-

kohtia. Takuu Jokaisessa maassa ovat voimassa vastaavan myynti- yhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak- sutta, jos häiriöiden syynä ovat olleet materiaali- tai val- mistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim- pään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu) Tekniset tiedot Oikeus teknisiin muutoksiin pidätetään. EU- vaatimustenmukaisuusvakuutus Täten vakuutamme, että jäljempänä kuvattu kone vas- taa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olen- naisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän va- kuutuksen voimassaolo raukeaa. Tuote: Painepesuri Tyyppi: 1.602-xxx Sovellettavat EU-direktiivit 2000/14/EY 2014/30/EU 2006/42/EY (+2009/127/EY) 2011/65/EU Sovelletut yhdenmukaistetut standardit EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Sovellettu vaatimustenmukaisuuden arviointime- nettely 2000/14/EY: liite V Äänen tehotaso dB(A) Mitattu: 88 Taattu: 91 Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212 Winnenden, 1.4.2020 Sähköliitäntä Jännite V 220-240 Vaihe ~ 1 Taajuus Hz 50-60 Virrankulutus A 6 Kotelointiluokka IPX5 Suojaluokka II Verkkosulake (hidas) A 10 Vesiliitäntä Tulopaine (enint.) MPa 1,2 Tulolämpötila (enint.) °C 40 Tulomäärä (väh.) l/min 8 Laitteen tehotiedot Käyttöpaine MPa 8 Suurin sallittu paine MPa 12 Pumppausmäärä, vesi l/min 5,5 Pumppausmäärä, enintään l/min 6,3 Pumppausmäärä, puhdistusaine l/min 0,3 Käsiruiskupistoolin rekyylivoima N 12 Mitat ja painot Tyypillinen käyttöpaino kg 6,2 Pituus mm 340 Leveys mm 281 Korkeus mm 677 Määritetyt arvot EN 60335-2-79 mukaan Käsi-käsivarsi-tärinäarvo m/s

dB(A) 76 Epävarmuus K

dB(A) 3 Äänen tehotaso L
