HCA61531X - Liesituuletin BEKO - Ilmainen käyttöohje ja opas

Tekniset ominaisuudet	Tiedot
Hupun tyyppi	Koristehupu
Mitat (L x S x K)	60 x 50 x 70 cm
Maksimi ilmavirta	600 mb3/h
Tehotasot	3 tasoa + tehotila
Valaistus	LED
Rasvasuodatin	Pese4ve4 metallisuodatin
Imutyypi	Poisto tai kierre4tys
Energialuokka	A
Paino	10 kg
Ke4yttf6	Ke4siohjaus
Huolto	Suodattimet on puhdistettava se4e4nnf6llisesti, moottoreiden huolto
Turvallisuus	Suoja ylikuormitukselta
Yleiset tiedot	Seine4asennus suositeltavaa

Usein kysytyt kysymykset - HCA61531X BEKO

Kuinka puhdistan BEKO HCA61531X -hupun suodattimet?

Metallisuodattimet voi puhdistaa kuumalla saippuavedelle4 tai astianpesukoneessa. Varmista, ette4 ne ovat kuivia ennen takaisin asettamista.

Miksi hupuni ei ke4ynnisty?

Tarkista, ette4 huppu on kytketty ja ettei sulake ole lauennut. Varmista myf6s, ette4 kytkin on e4lle4-asennossa.

Minke4 tyyppiste4 lamppua minun tulisi ke4ytte4e4 hupun valon vaihtamiseen?

BEKO HCA61531X -hupussa ke4ytete4e4n 2W LED-lamppuja. Varmista yhteensopivuus ennen lampun vaihtoa.

Kuinka se4e4t hupun imunopeutta?

Ke4yte4 hupun etuosassa olevaa ohjauspaneelia valitaksesi halutun imunopeuden. Yleense4 on useita tasoja tarpeidesi mukaan.

Hupusta kuuluu outoja e4e4nie4, mite4 teen?

c4e4net voivat johtua likaisesta suodattimesta tai viallisesta moottorista. Tarkista ensin suodattimet ja ota yhteytte4 huoltoon, jos ongelma jatkuu.

Kuinka asennan BEKO HCA61531X -hupun?

Noudata hupun mukana toimitettua asennusohjetta, varmistaen mittojen ja johdotusohjeiden noudattamisen.

Minke4 kokoinen huppu tulisi olla liedelleni?

Hupun tulisi olla ve4hinte4e4n lieden levyinen, ja hupun ja lieden ve4lille4 tulisi olla ve4hinte4e4n 65 cm ete4isyys.

Milloin minun tulisi vaihtaa hiilisuodattimet?

Hiilisuodattimet tulisi vaihtaa 3-6 kuukauden ve4lein ke4ytf6ste4 riippuen. Jos hajuja esiintyy, on aika vaihtaa ne.

Huppu ei tunnu imuroivan kunnolla, mite4 teen?

Tarkista, ette4 suodattimet ovat puhtaat eike4 poistokanavassa ole tukoksia. Jos ongelma jatkuu, ota yhteytte4 teknikkoon.

Voiko BEKO HCA61531X -hupua ke4ytte4e4 kierre4tys-tilassa?

Kylle4, te4me4 huppu voi toimia kierre4tys-tilassa asennetuilla hiilisuodattimilla. Varmista, ette4 sinulla on ne te4te4 ke4yttf6e4 varten.

KÄYTTÖOHJE HCA61531X BEKO

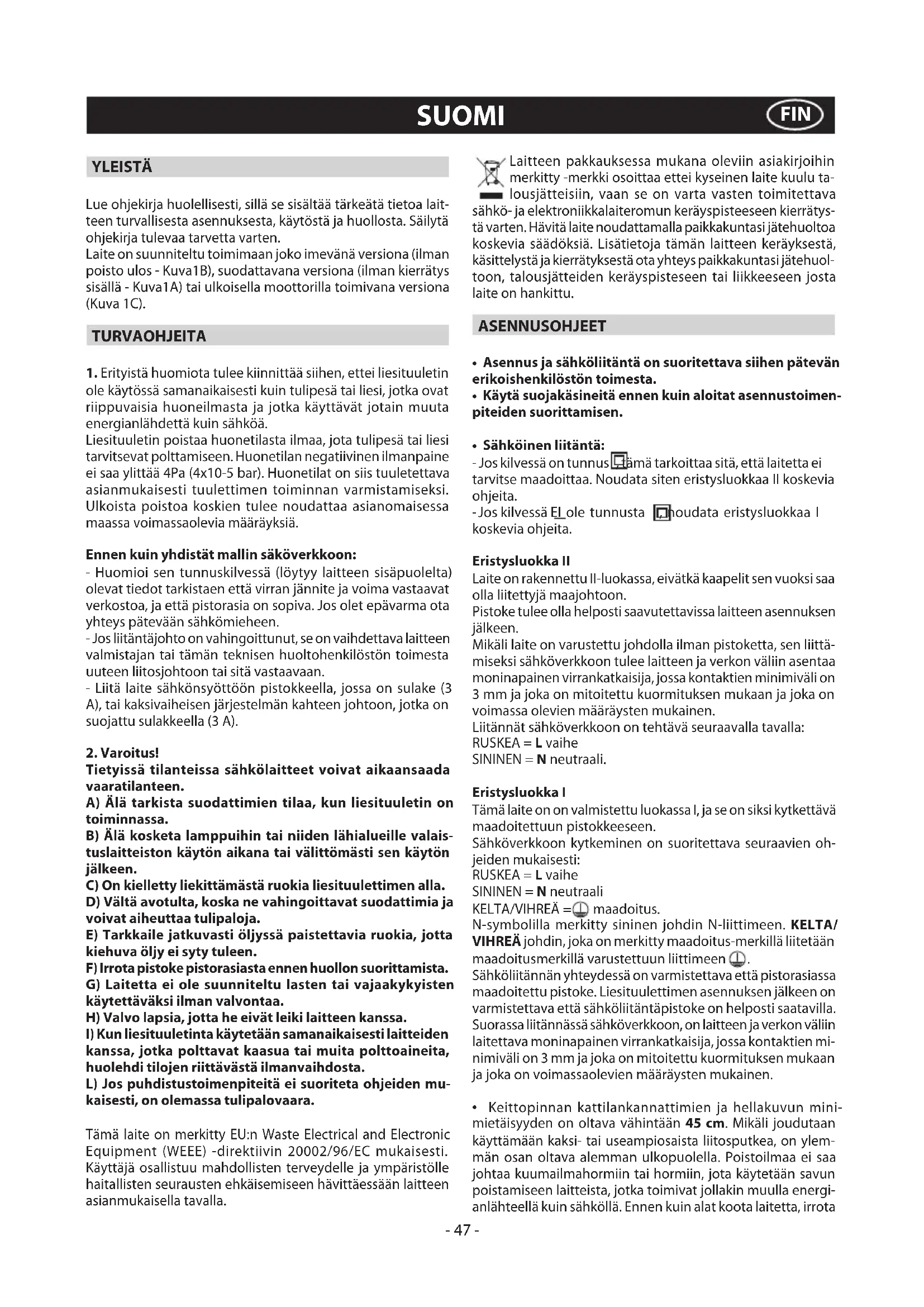

SUOMI FIN YLEISTÄ Lue ohjekirja huolellisesti, sillä se sisältää tärkeätä tietoa lait- teen turvallisesta asennuksesta, käytöstä ja huollosta. Säilytä ohjekirja tulevaa tarvetta varten. Laite on suunniteltu toimimaan joko imevänä versiona (ilman poisto ulos - Kuva1B), suodattavana versiona (ilman kierrätys sisällä - Kuva1A) tai ulkoisella moottorilla toimivana versiona (Kuva 1C). TURVAOHJEITA

1. Erityistä huomiota tulee kiinnittää siihen, ettei liesituuletin

ole käytössä samanaikaisesti kuin tulipesä tai liesi, jotka ovat riippuvaisia huoneilmasta ja jotka käyttävät jotain muuta energianlähdettä kuin sähköä. Liesituuletin poistaa huonetilasta ilmaa, jota tulipesä tai liesi tarvitsevat polttamiseen. Huonetilan negatiivinen ilmanpaine ei saa ylittää 4Pa (4x10-5 bar). Huonetilat on siis tuuletettava asianmukaisesti tuulettimen toiminnan varmistamiseksi. Ulkoista poistoa koskien tulee noudattaa asianomaisessa maassa voimassaolevia määräyksiä. Ennen kuin yhdistät mallin säköverkkoon: - Huomioi sen tunnuskilvessä (löytyy laitteen sisäpuolelta) olevat tiedot tarkistaen että virran jännite ja voima vastaavat verkostoa, ja että pistorasia on sopiva. Jos olet epävarma ota yhteys pätevään sähkömieheen. - Jos liitäntäjohto on vahingoittunut, se on vaihdettava laitteen valmistajan tai tämän teknisen huoltohenkilöstön toimesta uuteen liitosjohtoon tai sitä vastaavaan. - Liitä laite sähkönsyöttöön pistokkeella, jossa on sulake (3 A), tai kaksivaiheisen järjestelmän kahteen johtoon, jotka on suojattu sulakkeella (3 A).

Tietyissä tilanteissa sähkölaitteet voivat aikaansaada vaaratilanteen. A) Älä tarkista suodattimien tilaa, kun liesituuletin on toiminnassa. B) Älä kosketa lamppuihin tai niiden lähialueille valais- tuslaitteiston käytön aikana tai välittömästi sen käytön jälkeen. C) On kielletty liekittämästä ruokia liesituulettimen alla. D) Vältä avotulta, koska ne vahingoittavat suodattimia ja voivat aiheuttaa tulipaloja. E) Tarkkaile jatkuvasti öljyssä paistettavia ruokia, jotta kiehuva öljy ei syty tuleen. F) Irrota pistoke pistorasiasta ennen huollon suorittamista. G) Laitetta ei ole suunniteltu lasten tai vajaakykyisten käytettäväksi ilman valvontaa. H) Valvo lapsia, jotta he eivät leiki laitteen kanssa.

I) Kun liesituuletinta käytetään samanaikaisesti laitteiden

kanssa, jotka polttavat kaasua tai muita polttoaineita, huolehdi tilojen riittävästä ilmanvaihdosta. L) Jos puhdistustoimenpiteitä ei suoriteta ohjeiden mu- kaisesti, on olemassa tulipalovaara. Tämä laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) -direktiivin 20002/96/EC mukaisesti. Käyttäjä osallistuu mahdollisten terveydelle ja ympäristölle haitallisten seurausten ehkäisemiseen hävittäessään laitteen asianmukaisella tavalla. Laitteen pakkauksessa mukana oleviin asiakirjoihin merkitty -merkki osoittaa ettei kyseinen laite kuulu ta- lousjätteisiin, vaan se on varta vasten toimitettava sähkö- ja elektroniikkalaiteromun keräyspisteeseen kierrätys- tä varten. Hävitä laite noudattamalla paikkakuntasi jätehuoltoa koskevia säädöksiä. Lisätietoja tämän laitteen keräyksestä, käsittelystä ja kierrätyksestä ota yhteys paikkakuntasi jätehuol- toon, talousjätteiden keräyspisteseen tai liikkeeseen josta laite on hankittu. ASENNUSOHJEET

• Asennusjasähköliitäntäonsuoritettavasiihenpätevän erikoishenkilöstön toimesta.

• Käytäsuojakäsineitäennenkuinaloitatasennustoimen- piteiden suorittamisen.

• Sähköinenliitäntä: - Jos kilvessä on tunnus , tämä tarkoittaa sitä, että laitetta ei tarvitse maadoittaa. Noudata siten eristysluokkaa II koskevia ohjeita. - Jos kilvessä EI ole tunnusta , noudata eristysluokkaa I koskevia ohjeita. Eristysluokka II Laite on rakennettu II-luokassa, eivätkä kaapelit sen vuoksi saa olla liitettyjä maajohtoon. Pistoke tulee olla helposti saavutettavissa laitteen asennuksen jälkeen. Mikäli laite on varustettu johdolla ilman pistoketta, sen liittä- miseksi sähköverkkoon tulee laitteen ja verkon väliin asentaa moninapainen virrankatkaisija, jossa kontaktien minimiväli on 3 mm ja joka on mitoitettu kuormituksen mukaan ja joka on voimassa olevien määräysten mukainen. Liitännät sähköverkkoon on tehtävä seuraavalla tavalla: RUSKEA = L vaihe SININEN = N neutraali. Eristysluokka I Tämä laite on on valmistettu luokassa I, ja se on siksi kytkettävä maadoitettuun pistokkeeseen. Sähköverkkoon kytkeminen on suoritettava seuraavien oh- jeiden mukaisesti: RUSKEA = L vaihe SININEN = N neutraali KELTA/VIHREÄ = maadoitus. N-symbolilla merkitty sininen johdin N-liittimeen. KELTA/ VIHREÄ johdin, joka on merkitty maadoitus-merkillä liitetään maadoitusmerkillä varustettuun liittimeen

Sähköliitännän yhteydessä on varmistettava että pistorasiassa maadoitettu pistoke. Liesituulettimen asennuksen jälkeen on varmistettava että sähköliitäntäpistoke on helposti saatavilla. Suorassa liitännässä sähköverkkoon, on laitteen ja verkon väliin laitettava moninapainen virrankatkaisija, jossa kontaktien mi- nimiväli on 3 mm ja joka on mitoitettu kuormituksen mukaan ja joka on voimassaolevien määräysten mukainen.

Keittopinnan kattilankannattimien ja hellakuvun mini- mietäisyyden on oltava vähintään 45 cm. Mikäli joudutaan käyttämään kaksi- tai useampiosaista liitosputkea, on ylem- män osan oltava alemman ulkopuolella. Poistoilmaa ei saa johtaa kuumailmahormiin tai hormiin, jota käytetään savun poistamiseen laitteista, jotka toimivat jollakin muulla energi- anlähteellä kuin sähköllä. Ennen kuin alat koota laitetta, irrota- 48 - rasvasuodatin/-suodattimet (Kuva 2.2 - Kuva 3.2): näin laitetta on helpompi käsitellä. - Jos asennetaan imevä hellakupu on ensin tehtävä ilmanpois- toaukko.

• Suositellaan käyttämään ilmanpoistoputkea, jonka halkaisija vastaa ilman ulostuloaukon mittoja. Pienentävien sovituskap- paleiden käyttö voi alentaa tuotteen toimintatulosta ja lisätä meluisuutta.

Jos laitteeseen kuuluu kupu M, irrota se kytkemällä se irti Kuvassa 2.3 - Kuvassa 3.3 osoitetulla tavalla. Ennen asennustoimenpiteiden suorittamista, laitteen liikut- tamisen helpottamiseksi ota rasvasuodatin pois vetämällä kahvaa B Kuvissa 2.2 - 3.2 osoitetulla tavalla. Jos sinulla on ympäröivällä imupaneelilla varustettu malli, ennen tämän toimenpiteen suorittamista, suorita seuraavat vaiheet: - Avaa paneeli C Kuvassa 2.1 - Kuvassa 3.1 osoitetulla tavalla. - Jos sinulla on kolmella paneelilla varustettu malli A, kytke ne irti kiinnitystapeistaan vetämällä ulkosuuntaan (Kuva 3.4) ja irrota ne sitten turvatapeista N (Kuva 3.4), jotka on asetettu liesituulettimen sisäpuolelle. Aseta ne takaisin noudattamalla päinvastaista järjestystä. VAROITUS! Irrotus- ja asennustoimenpiteiden aikana varmista, että pidät tukevasti kiinni paneelista, jotta tahattomilta putoa- misilta vältyttäisiin.

• Seinäkiinnitys: Merkitse liesituulettimen alalaita seinään ottamalla huomioon Kuvassa 4A annetut mitat ja minimietäisyys keittotasosta (Kuva 4B). - Aseta kiinnityssapluuna seinälle ollen tarkkana, että se on suorassa linjassa aiemmin seinään piirretyn viivan kanssa. - Merkitse ja poraa kiinnitysreiät (Kuva 5). - Kiinnitä 2 ylempää ruuvia K, ruuvaamatta niitä kokonaan kiinni, sekä proput (Kuva 5). - Sijoita laite seinälle, aseta se vaakatasoon ja kiristä ruuvit K (kuva 6A). - Säätämisen jälkeen kiinnitä suojus lopullisesti kahden ruuvin avulla C (kuva 6B). - Eri asennuksissa käytä ruuveja ja proppuja, jotka sopivat asennettavaan seinätyyppiin (esim. betoniseinä, harkkoseinä jne.). - Jos ruuvit ja proput ovat tulleet laitteen mukana, varmista että ne sopivat siihen seinätyyppiin, johon liesikupu on asen- nettava.

• Mallienasennusilmankoristehormeja: Imevä malli - Kytke kupu M irti ja ota ritilä E (Kuva 7) pois. - Pujota virtajohto kuvussa M olevan aukon läpi, joka on osoi- tettu Kuvassa 9A.1. - Ota kaapeliohjain H ja aseta se virtajohdon ja reiän väliin (Kuva 9A.2). - Liitä letku L (ei kuulu varustuksiin) liesituulettimeen (Kuva 9B). - Aseta kupu M takaisin paikoilleen ja ole varovainen, että se kytkeytyy täydellisesti kiinnitystappeihin G (Kuva 9B).

• Suodattavamalli: - Kytke kupu M irti ja ota ritilä E (Kuva 7) pois. - Pujota virtajohto kuvussa M olevan aukon läpi, joka on osoi- tettu Kuvassa 8.1. - Ota kaapeliohjain H ja aseta se virtajohdon ja reiän väliin (Kuva 8.2). - Kiinnitä kupu M ja ritilä E takaisin paikoilleen ja ole varovainen, että se kytkeytyy täydellisesti kiinnitystappeihin G (Kuva 8).

• Lisävaruste: Tähän liesituuletinmalliin voidaan liittää lisävarusteena koris- tehormi, joita voit tiedustella jälleenmyyjältä. Ennen koriste- hormien asentamista, irrota kupu M ja ruuvaa auki 4 ruuvia Q, jotka lukitsevat kiinnitystapit G Kuvassa 11 osoitettuun tapaan.

• Mallienasennuskoristehormeilla: Imevä malli Valmistele virransyöttö koristehormin sisäpuolelle. Säädä ylemmän koristehormia tukevan kannattimen leveys (Kuva 10.2). Kiinnitä se sen jälkeen seinään siten, että se on samassa suunnassa hormisi kanssa ruuvien A avulla ja noudattamalla Kuvassa 10.1 osoitettua etäisyyttä. Liitä letkua L käyttämällä laippa F ilman ulostuloaukkoon (Kuva 12A). Aseta ylempi ko- ristehormi alemman koristehormin sisään ja aseta ne hormin rungon päälle (Kuva 12B). Vedä ylempi koristehormi kannat- timeen asti ja kiinnitä se ruuveilla B (Kuva 10.2). Muuntaaksesi kuvun imevästä mallista suodattavaksi malliksi pyydä jälleen- myyjältämme aktiivihiilisuodattimia ja seuraa asennusohjeita.

• Suodattavamalli: Huomio! Suodattimet on tilattava jälleenmyyjältä lisävarusteina. - Muuttaaksesi liesituulettimen IMUMALLISTASUODA- TUSMALLIIN hiilisuodattimet on tilattava jälleenmyyjältä lisävarusteina. Käytettävissä on kaksi eri pakkausta: yksi suo- dattimilla joita ei voi uudistaa (Kuva 13) ja toinen uusittavilla suodattimilla (pestävät) (Kuva 14). Muista hiilisuodattimista poiketen, tätä uudistettavaa suoda- tinta voidaan pestä ja käyttää uudelleen noin 12-15 kertaa. Liesituulettimen normaalikäytössä tämä suodatin on puhdis- tettava 2-3 kuukauden välein. Suodatin voidaan pestä astianpesukoneessa maksimaalisessa lämpötilassa käyttämällä tavallista astianpesukoneille tarkoi- tettua pesuainetta. Pesun jälkeen uudistettavan suodattimen aktivoimiseksi sitä on kuivattava 100° uunissa 15-20 minuutin ajan. Suodatin säilyttää hajujen imukykykapasiteetin kolmen vuo- den ajan, jonka jälkeen se on vaihdettava uuteen. - Jos pakkauksen sisällä on Kuvassa 14 osoitettu kannatin, ruuvaa auki 4 liesituulettimen sisälle asetettua ruuvia ja asenna kannatin edellä irrotettuja 4 ruuvia käyttämällä. - Uudistettavan hiilisuodattimien Y vaihtamista varten, irrota kannattimet paikoiltaan vetämällä niitä ulkosuuntaan (Kuva 14). - Jos tuotteeseen ei kuulu kannatinta se tarkoittaa sitä, että aktiivinen hiilisuodatin ei ole uudistettavaa tyyppiä (Kuva 13). Ne on kiinnitettävä liesituulettimen sisällä olevaan imuyksik- köön keskittämällä ja kääntämällä niitä 90 astetta, kunnes ne kytkeytyvät paikoilleen (Kuva 13).

KÄYTTÖ JA HUOLTO-OHJEET

• Suositellaan käynnistämään laite ennen minkä tahansa ruuan kypsennyksen aloittamista. On suositeltavaa antaa laitteen toimia vielä 15 minuuttia käytön jälkeen, jotta ruo- anvalmistuksesta aiheutuneet käryt saadaan kokonaan pois huonetilasta. Liesituulettimen hyvä toiminta riippuu oikeasta ja säännöllisestä huollosta; erityistä huomiota tulee kiinnittää rasvasuodattimeen ja aktiivihiilisuodattimeen.

• Rasvasuodattimen tehtävänä on pidättää ilmassa leijuvat rasvahiukkaset ja siksi se on altis tukkeutumaan ajanjaksossa, jonka pituus vaihtelee laitteen käytön mukaan.- 49 - - Tulipalovaaran ennaltaehkäisemiseksi, pese rasvasuodatti- met käsin vähintään 2 kuukauden välein neutraaleja ja han- kaamattomia pesuaineita käyttämällä tai astianpesukoneessa alhaisessa lämpötilassa ja lyhyellä pesuohjelmalla. - Muutamien pesukertojen jälkeen voi syntyä värinmuutoksia. Tämä ei oikeuta valituksen kautta osien mahdolliseen vaih- toon.

• Aktiivihiilisuodattimiakäytetään ilman puhdistamiseen, joka palautetaan huoneeseen ja jonka tehtävänä on vähentää ruoanvalmistuksen aikana syntyviä epämiellyttäviä hajuja. - Ei regeneroituvat aktiivihiilisuodattimet tulee vaihtaa korkeintaan 4 kuukauden välein. Aktiivihiilen kyllästyminen riippuu laitteen käyttöajasta, ruoanvalmistustavasta ja rasva- suodattimen puhdistustiheydestä. - Aktiivihiilisuodattimet tulee pestä käsin, neutraaleja ja han- kaamattomia pesuaineita käyttämällä tai astianpesukoneessa korkeintaan 65°C lämpötilassa (pesujakso tulee suorittaa koko- naan ilman astioita). Poista ylimääräinen vesi vahingoittamatta suodatinta, irrota muoviosat, anna pehmusteen kuivua uunissa vähintään 15 minuutin ajan korkeintaan 100°C lämpötilassa. Säilyttääksesi regeneroitavan hiilisuodattimen toiminnan tehokkaana, suorita tämä toimenpide 2 kuukauden välein. Ne tulee vaihtaa korkeintaan 3 vuoden välein tai kun pehmuste vahingoittuu.

• Ennenrasvasuodattimienjaregeneroitavienaktiivi- hiilisuodattimien asentamista on tärkeää, että ne ovat kuivuneet kunnolla.

• Puhdistaliesituuletinsäännöllisestisekäsisältäettä ulkoa käyttäen riepua, joka on kostutettu denaturoidulla alkoholilla tai nestemäisillä neutraaleilla ei-hankaavilla pesuaineilla.

Valaistuslaitteisto on suunniteltu käytettäväksi ruokien kypsennyksen aikana eikä pitkäaikaiseen ympäristön yleiseen valaisuun. Valaistuksen pitkäaikainen käyttö vähentää huomat- tavasti lamppujen keskimääräistä käyttöikää.

Jos laite on varustettu hajavalolla, sitä voidaan käyttää pit- käaikaiseen ympäristön yleiseen valaisuun.

Varoitus: liesituulettimen puhdistukseen ja vaihtoon sekä suodattimien puhdistukseen kuuluvien ohjeiden noudat- tamatta jättäminen aiheuttaa tulipalovaaran. Näin ollen suositellaan annettujen ohjeiden noudattamista.

• Halogeenilamppujenvaihtaminen(Kuva15.1): Halogeenilamppujen B vaihtamiseksi ota pois lasi C käyttäen viputukena asianmukaisia aukkoja. Vaihda tilalle vastaavan tyyppiset lamput. Varoitus: älä koske lamppuun paljain käsin.

• LED-valojenvaihtaminen(Kuva15.2): Jos malli on varustettu LED-valoilla, toimenpiteen saa suorittaa ammattitaitoinen teknikko.

• Ohjaimetvalollavarustetut(Kuva16): A = Valaistuksen painike B = OFF C = Ensimmäisen nopeuden painike D = Toisen nopeuden painike E = Kolmannen nopeuden painike F = Automaattiajastin (15 min.) (*) Jos laitteeseesi kuuluu INTENSIIVINEN nopeus, KOLMANNES- TA nopeudesta lähtien pitämällä näppäintä E painettuna noin 2 sekunnin ajan se aktivoituu 10 minuutiksi, jonka jälkeen se palaa edellä asetettuun nopeuteen. Kun toiminto on päällä, LED-valo vilkkuu. Jos se halutaan keskeyttää ennen kuin 10 minuuttia on kulunut umpeen, paina näppäintä E uudelleen. Joissakin malleissa toiminto voidaan aktivoida myös ensim- mäisellä ja toisella nopeudella. Jos painallat näppäintä F n.2 sek. (tuulettimen ollessa pois päältä), käynnistät tominnon “clean air”. “ Clean air” käynnistää tuulettimen kymmeneksi minuutiksi tunnin väliajoin alimmalla kierrosnopeudella. Jos valitset tämän toimintamuodon laite käynnistyy kymmeneksi minuutiksi joiden aikana välkehtivät näppäinten F ja C. n valomerkit. Kymmenen minuutin jakson päätyttyä moottori pysähtyy ja vain näppäimen F valomerkki jää päälle kunnes 50.nen minuutin kuluttua moottori käynnis- tyy uudelleen ja näppäimien F ja C valomerkit välkehtivät jne. Minkä tahansa näppäimen painaminen valonäppäintä lukuun ottamatta palauttaa liesituulettimen normaalitoimintaan (esim. jos painan näppäintä D “clean air”-toiminto kytkeytyy pois ja moottori asettuu 2-nopeudelle; painamalla näppäintä B toiminto kytkeytyy pois). (*)“AUTOMAATTIAJASTIN” pysäyttää liesituulettimen 15 min. viiveellä. Tuuletin jatkaa toimintaansa lähtönopeudellaan 15 min ajan painikkeen painamisen jälkeen.

• Rasva-/aktiivihiilisuodattimientäyttyminen: - Kun näppäin A vilkkuu 2 sekunnin välein, rasvasuodattimet tulee pestä. - Kun näppäin A vilkkuu 0,5 sekunnin välein, aktiivihiilisuo- dattimet tulee pestä tai vaihtaa suodatintyypin perusteella. Kun puhdas suodatin on liitetty, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes se lakkaa vilkkumasta.

• Ohjaimet(Kuva17): Näppäin A = Sytyttää/sammuttaa valot. Näppäin B = Käynnistää/sammuttaa kuvun. Laite käynnistyy ensimmäiselle nopeudelle. Jos liesikupu on päällä paina näppäintä 2 sek. ajan ja sen toiminta lakkaa. Jos laite toimii ykkösnopeudella, näppäintä ei tarvitse pitää alas painettuna laitetta sammutettaessa. Laskee moottorin nopeutta. Näyttö C = Ilmoittaa valitun moottorin nopeuden ja ajastimen aktivoinnin. Näppäin D = Käynnistää kuvun. Nostaa moottorin nopeutta. Painamalla näppäintä kolmannella nopeudella laite toimii täydellä teholla 10 sekunnin ajan, sen jälkeen laite alkaa toi- mia aktivoidulla nopeudella. Tämän toiminnon ajan näytön valo vilkkuu. Näppäin E = Ajastin ajastaa toiminnot käynnistämishetkellä 15 minuutin ajaksi. Sen jälkeen toiminnot sammuvat. Ajastin lakkaa toimimasta kun painat uudelleen näppäintä E. Kun ajastintoiminto on päällä desimaalipisteen on välkyttävä näytöllä. Jos tehonopeustoiminto on päällä ajastinta ei voida käynnistää. Painamalla näppäintä E 2 sekunnin ajan, laitteen ollessa sammuksissa, “clean air”-toiminto käynnistyy. Tämä toi- minto käynnistää moottorin joka tunti, 10 minuutin ajaksi ykkösnopeudella. Toiminnan aikana näytön reunoilla tulee näkyä pyörivä liike. Tämän ajan kuluttua moottori sammuu ja näytöllä tulee näkyä “C”-kirjain seuraavien 50 minuutin ajan kunnes moottori taas käynnistyy seuraaviksi 10 minuutiksi ja niin edelleen. Normaalitoimintaan palaamiseksi paina mitä tahansa näppäintä valonäppäintä lukuun ottamatta. Kytke toiminto pois päältä painamalla E -näppäintä.

• Rasva-/aktiivihiilisuodattimientäyttyminen: - Kun näyttö C vilkkuu ja siihen tulevat näkyviin vuorotellen toimintanopeus ja kirjain F (esim. 1 ja F), rasvasuodattimet tulee pestä.- 50 - - Kun näytöllä C vilkkuu vuorotellen käyttönopeus ja kirjain A (esim.1 ja A) aktiivihiilisuodattimet on vaihdettava tai pestävä suodatintyypin mukaan. Kun puhdas suodatin on liitetty, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes näytön C ilmoitus F tai A lakkaa vilkkumasta.

• Ohjaimetmekaaniset(Kuva18): A = Valaistuksen painike B = OFF C = ensimmäisen nopeuden painike D = toisen nopeuden painike E = kolmannen nopeuden painike.

• Mekaanisetohjaukset(Kuva19)symbolit on annettu seuraavassa:

D = KOLMAS NOPEUS. Jos liesituuletin sammutetaan ensimmäisessä, toisessa tai kolmannessa nopeudessa, kun se käynnistetään uudelleen, se käynnistyy samalla nopeudella jolla se sammutettiin.

• Ohjaukset(kuva20): A = Valopainike Sytyttää/sammuttaa valot. B = ON/OFF-painike Käynnistää/sammuttaa liesikuvun. Laite käynnistyy 1. nopeudelle. Liesikuvun sammuttamiseksi paina painiketta B. C = Näyttö Osoittaa valitun moottorin nopeuden ja ajastimen aktivoinnin. D = Painike Lisää ja vähentää moottorin nopeutta jaksoittai- sesti, 1.- 2.- 3. ... 1. - 2. - 3. nopeus. Painamalla painiketta 3 sekuntia laite kytkee TEHOSTETUN toiminnon päälle 6 minuutin ajaksi, näytöllä C alkaa vilkkua numero 4. Kun aika on päättynyt, moottori palaa aiemmin asetulle nopeudelle. Tehostetun nopeuden kytkemiseksi pois päältä ennen ennalta asetettua aikaa, paina painiketta B ja liesikupu sammuu. Valot eivät sammu, jos päällä. E = Ajastin-painike Minkä tahansa nopeuden ollessa käytössä (paitsi Tehostettu nopeus), painamalla tätä painiketta ajastin aktivoidaan 15 minuutiksi. Ajan päätyttyä liesikupu sammuu (moottori ja mahdollisesti päällä olevat valot). Ajastimen kytkemiseksi pois käytöstä ennen ennalta asetettua aikaa, paina painiketta B ja liesikupu sammuu. Vaihtoehtoisesti painamalla uudestaan ajastimen painiketta toiminto kytketään pois, mutta liesikupu pysyy päällä.

• Rasvanpoisto-/aktiivihiilisuodattimentäyttymisilmoitus aktivoitu: - Liesikuvun 30 h toiminta-ajan jälkeen näytöllä C alkaa vilk- kua kirjain F, mikä tarkoittaa, että rasvanpoistosuodattimet on pestävä. Kun puhdas suodatin on palautettu paikalleen, nollaa elektro- ninen muisti. Liesikuvun ollessa sammunut paina painikkeita B ja D 5 s, kunnes näytöllä C näkyy 2 sekunnin ajan kirjain F. - Liesikuvun 120 h toiminta-ajan jälkeen näytöllä C alkaa vilkkua kirjain F, mikä tarkoittaa, että hiilisuodattimet on pestävä ja vaihdettava. Kun puhdas suodatin on palautettu paikalleen, laite on nol- lattava kahteen kertaan. Liesikuvun ollessa sammunut paina painikkeita B ja D 5 s, kunnes näytöllä C näkyy 2 sekunnin ajan kirjain F. Toista ja paina painikkeita B ja D 5 sekunnin ajan, kunnes näytöllä C näkyy 2 sekunnin ajan kirjain C.

• Ohjaukset (kuva21) : A = ON/OFF-painike Käynnistää/sammuttaa liesikuvun. Painamalla painiketta A led-valo vilkkuu 2 sekuntia ja jää sitten palamaan ja laite käynnistyy 1. nopeudella. Liesikuvun sammuttamiseksi paina uudestaan painiketta A, led-valo vilkkuu 2 sekuntia ja sammuu sitten. B = YKKÖSNOPEUS-painike C = KAKKOSNOPEUS-painike/AJASTIN-toiminto - Painikkeella C aktivoidaan myös AJASTIN-toiminto. - Painike vilkkuu koko AJASTIMEN keston ajan. - Minkä tahansa nopeuden ollessa käytössä (paitsi Tehostettu nop., jos käytössä), painamalla painiketta C noin 3 sekunnin ajan AJASTIN-toiminto aktivoituu 15 min ajaksi. Ajan pää- tyttyä liesikupu sammuu (moottori ja mahdollisesti päällä olevat valot). - Ajastin-toiminnon kytkemiseksi pois ennen ennalta asetettua aikaa paina mitä tahansa painiketta, paitsi painiketta F Valojen ON/OFF-painike. D = KOLMOSNOPEUS-painike/TEHOSTETTU NOPEUS- toiminto - Painikkeella D aktivoidaan myös TEHOSTETTU NOPEUS- toiminto. - Painike vilkkuu koko TEHOSTETTU NOPEUS-toiminnon keston ajan. - Painamalla painiketta 3 sekuntia, TEHOSTETTU toiminto kytkeytyy päälle 6 minuutin ajaksi. - Kun aika on päättynyt, moottori palaa aiemmin asetulle nopeudelle. Tehostetun nopeuden kytkemiseksi pois ennen ennalta ase- tettua aikaa paina mitä tahansa painiketta, paitsi painiketta F Valojen ON/OFF-painike. Huomio! Jotkut mallit toimivat vain 3. nopeuteen saakka, jolloin tehostettua toimintoa ei ole käytettävissä. E = VALOJEN ON/OFF-painike

• Rasvanpoisto-/aktiivihiilisuodattimentäyttymisilmoitus aktivoitu: - Kun liesikuvun ollessa päällä A ja B painikkeita vastaavat LED-valot vilkkuvat, rasvanpoistosuodattimet on pestävä. Kun puhdas suodatin on palautettu paikalleen, nollaa elektro- ninen muisti. Liesikuvun ollessa sammunut paina painiketta A 5 sekunnin ajan, nollaus vahvistetaan LED-valojen A ja B vilkkumisella. - Kun liesikuvun ollessa päällä C ja E painikkeita vastaavat LED-valot vilkkuvat, hiilisuodattimet on pestävä. Kun puhdas suodatin on palautettu paikalleen, nollaa elektro- ninen muisti. Liesikuvun ollessa sammunut paina painiketta A 5 sekunnin ajan, nollaus vahvistetaan LED-valojen C ja E vilkkumisella. LAITTEEN VALMISTAJA EI OLE VASTUUSSA VAHINGOISTA,
