KÄYTTÖOHJE ELLIPSE PRO 1600 FR EATON

• T ämä tuote on häiriöttömän sähkönsyötön järjestelmä (UPS), joka on tarkoitettu tietokoneen ja oheislaitteiden sekä television, digiboxin, kotiteatterin, hifijärjestelmien ja DVD-tallentimien sähkönsuojaukseen. Sitä ei ole tarkoitettu muiden sähkölaitteiden (valaistus, lämmitys, kodinkoneet, ym.) sähkönsyötön varmistukseen. • UPS-laite voidaan asentaa vaaka-, pystyasentoon tai laiteräkkiin asennuskitin avulla (lisäväruste).

2. Kuvaus 6 Akkuvarmennettujen

lähtöjen PÄÄLLÄ-/POISpainike

7 Vieritys alas 8 ASR:n LED

UPS PÄÄLLÄ AVR-tila Akkutila Sisäinen vika Lähdön kuormitustaso Akun varaus Tulon mittaukset Lähdön mittaukset Mittayksikkö

18 Ylijännitesuojatut lähdöt 19 Akkuvarmennetut lähdöt 20 Suojaus (suojakatkaisin)

• Liitä UPS 1 maadoitettuun seinäpistorasiaan (katso kuva A). • Kytke kriittiset laitteet 19 (tietokone, näyttö, modeemi, TV, ym.) UPSin pistorasioihin, joissa on sekä akkuvarmennus että ylijännitesuojaus (katso kuva B). Huolehdi, ettei laitteiden yhteenlaskettu jänniteteho ylitä UPSin VA tai W –arvoja. • Muut laitteet (tulostin, skanneri, faksi jne.) voidaan kytkeä ylijännitesuojattuihin lähtöihin 18 (katso kuva B). Ylijännitesuojattuja lähtöjä ei varmenneta akkuvirralla sähkökatkoksen yhteydessä. Puhelin-, fax-, modeemi- tai datalinja voidaan suojata ylijännitteitä vastaan liittämällä datajohto UPSiin katso kuva C. Kommunikaatioliitäntä: Tietokone voidaan liittää UPSlaitteeseen mukana tulevalla USBkaapelilla 5 (katso kuva C). Ohjelmisto on saatavana CD-ROM-levyllä 5 , tai Eaton UPS Companion -ohjelmisto on ladattavissa osoitteesta powerquality.eaton.com. Rekisteröi takuu osoitteessa: powerquality.eaton.com.

4. Master- eli pääpistorasian ja EcoControl –pistorasioiden toiminta: Jotta voitaisiin vähentää oheislaitteiden (skanneri, printteri, tallentamaton digiboxi) sähkönkulutusta valmiustilassa, Ellipse ECO:ssa on Ellipse PRO pistorasiat, jotka seuraavat pääpistorasian toimintaa Kun pääpistorasiaan kytketty laite (tietokone/ TV) sammutetaan, EcoControl pistorasioihin kytketyt oheislaitteet sammuvat automaattisesti. Tämä toiminto ei ole päällä valmiiksi, vaan se on aktivoitava tietokoneen kautta (ohjelmisto mukana pakkauksessa).

HUOM. Kun tämä toiminto on aktivoitu, EcoControl –pistorasioihin ei kannata kytkeä laitteita, joiden et halua sammuvan.

EcoControl-virransäästön asennus Automaattinen default-asennus takaa EcoControl-toiminnon oikean toimivuuden. Jos EcoControl toimintoa halutaan kuitenkin muuttaa päälaitteen energiankulutuksen mukaan, sen voi tehdä UPS-ohjelmistolla tietokoneelta käsin: • Ensimmäiseksi, varmista, että “EcoControl Function“ –painike on aktivoitu kofiguraatiotyökaluista. • Mikäli EcoControl-pistorasioihin kytketyt laitteet eivät sulkeudu itsestään, kun päälaite on esim. standby-tilassa tai kokonaan poissa päältä, havaintoherkkyys on säädettävä korkeaksi ”High”. • Jos päälaitteen virrankulutus on vähäinen ja EcoControl-pistorasiat sammuvat itsestään vaikka päälaite olisikin toimintatilassa, havaintoherkkyys on säädettävä matalaksi ”Low”.

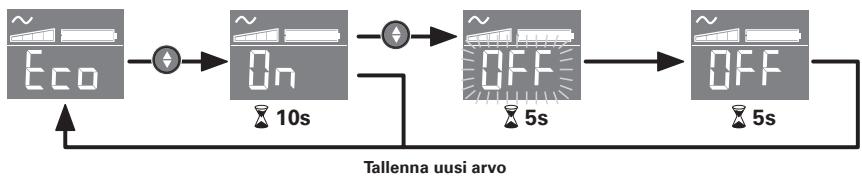

5. UPS-laitteen asetukset LCD-näytön kautta Valitse valikko vapauttamalla alaspäinvierityksen painike

LCD-näyttö sammuu, jos sitä ei käytetä 3 minuuttiin.

6. Ellipse ECOn toiminnot Akuston varaus UPS varaa akuston heti kun se on kytketty verkkosähköön, riippumatta siitä onko painike 6 painettu päälle tai ei. Kun käytät laitetta ensimmäisen kerran akusto antaa täyden varakäyntiajan 8 tunnin varausajan jälkeen. On suositeltavaa, että UPS on aina kytkettynä verkkosähköön, jolloin saadaan pisin mahdollinen varakäyntiaika sähkökatkon aikana. UPS:n päälle kytkeminen Paina painiketta 6 noin 1 sekuntti Ylijännitesuojatut lähdöt 18 , joissa ei ole akkuvarmennusta Kun virtajohto 4 on kytketty pistokkeeseen, ylijännitesuojatut pistorasiat ovat toiminnassa. Painikkeen 6 asento ei vaikuta niiden toimintaan. Akkuvarmennetut pistorasiat 19 Laitteet, jotka on kytketty näihin pistorasioihin, ovat suojattuja sen jälkeen kun painike 6 on painettu alas ja vihreä valo syttyy (katso kuva D). Nämä pistorasiat voidaan kytkeä päälle, vaikka UPS ei saisikaan verkkosähköä (painike 6 vilkkuu silloin).

Verkkohäiriötilanne • Sähköhäiriön tai sähkökatkoksen sattuessa, UPS jatkaa toimintaansa akuston turvin. Painike 6 vilkkuu vihreänä. Aluksi hälytysääni piippaa kymmenen sekunnin välein ja akuston varakäyntiajan melkein loppuessa kolmen sekunnin välein. UPSin saa myös säädettyä hiljaiseen toimintatilaan, jolloin hälytys piippaa vain kerran, kun UPS siirtyy käyttämään akuston varavirtaa. • Mikäli sähkökatkos kestää pidempään kuin käytettävissä oleva akuston varakäyntiaika, UPS menee pois päältä ja käynnistyy automaattisesti uudestaan sähköjen tultua takaisin. Akuston varaukseen kuluu muutama tuntia aikaa, jos akusto on purkautunut kokonaan. Ylijännitesuojaus: Kaikki myyntipisteet ovat ylijännitesuoja. Akkuvarmennettujen pistorasioiden 19 alasajo Paina painiketta 6 yli kaksi sekuntia.

7. Ohjeet yleisimpien vikojen korjaamiseksi powerquality.eaton.com 1 2

• Akkuvarmennetut pistorasiat 19 eivät saa virtaa. • Kytketyt laitteet eivät saa virtaa sähkökatkon aikana.

• Painiketta 12 ei ole painettu.

• Verkosta saadaan sähköä, mutta UPS toimii akustosähköllä.

• Vihreän painikkeen 6 valo vilkkuu, ja äänimerkki kuuluu kolmen sekunnin välein. • LCD-näyttöön tulee vikamerkki 12 , ja äänimerkki kuuluu jatkuvasti.

• Paina painiketta 6 ja tarkista, että vihreä valo syttyy. • Kytke laitteet • Laitteita ei ole kytketty akkuvarmennettuihin akkuvarmennettuihin pistorasioihin 19 . pistorasioihin 19 . • UPS-laitteen lähdön ylikuormitus • Irroita ylimääräiset laitteet UPSista ja resetoi sulakekatkaisin on laukaissut UPS-laitteen painamalla painiketta 20 . takapuolella sijaitsevan suojakatkaisimen 20 . • Akkuvarmennetut pistorasiat 19 • Irroita ylimääräiset laitteet, jotka on kytketty akkuvarmennettuihin ovat ylikuormitettuja. pistorasioihin 19 .

• UPS on vikaantunut. • Soita Eaton huoltoon 09 452661 Akustovarmennetut pistorasiat 19 tai lähetä viesti: Huolto@eaton. eivät saa enää virtaa. com. • Laitteessa ei ole enää • Soita Eaton huoltoon 09 452661 • Vihreä valo 8 ei pala ja tai lähetä viesti: Huolto@eaton. ylijännitesuojatuissa pistorasioissa ylijännitesuojausta. com. 18 on virtaa.

• EcoControl pistorasiat eivät sammu, vaikka päälaite on sammutettu.

• EcoControl-asetusta ei ole aktivoitu, tai asetettu oikein.

• Aktivoi tai aseta Ecocontrol toiminto laitteen mukana tulevalla ohjelmistolla
