KÄYTTÖOHJE ETE600B Ecotronic

• Älä anna lasten käyttää liesituuletinta.
• Liesituuletin on tarkoitettu vain kotitalouskäyttöön eikä se sovellu käytettäväksi grillikioskeissa, baareissa tai muissa kaupallisissa kohteissa.
• Liesituuletin ja sen suodattimet on puhdistettava säännöllisesti, jotta laite pysyy toimintakunnossa.
• Puhdista liesituuletin käyttöohjeen mukaisesti välttääksesi tulipalon vaaran.
• Varo kaasulieden liekehtimistä suoraan liesituulettimen alla. Liesituuletin voi vahingoittua liekkien aiheuttamasta erittäin voimakkaasta kuumenemisesta, jos liekkejä ei peitetä.
• Ellei valmistaja ole määrittänyt muuta turvaetäisyyttä, tulee keittotason ja liesituulettimen alareunan välillä noudattaa seuraavia vähimmäisetäisyyksiä:

650 mm keraamisen lieden yläpuolella

700 mm kaasulieden yläpuolella

• Ota huomioon, että ruoanlaitosta syntyvät höyryt imeytyvät tuulettimeen sitä heikommin, mitä suurempi on sen etäisyys keittotasosta.
• Varmista, että keittiössä on hyvä ilmanvaihto.
• Varmista ennen liesituulettimen kytkemistä, että virtajohto ei ole vaurioitunut. Vaurioituneen johdon saa vaihtaa vain pätevä huoltoteknikko.
• Huoneessa on oltava riittävä ilmanvaihto, jos liesituuletinta käytetään samanaikaisesti kaasulla tai muulla polttoaineella toimivan laitteen kanssa.
• Poistoilmaa ei saa johtaa savupiippuun, jota käytetään kaasua tai muita polttoaineita polttavien laitteiden höyryjen poistamiseen.
• Ilmanpoistoa koskevia määräyksiä on noudatettava.
• Älä sytytä avotulta liesituulettimen alla.
• Liesituuletinta ei ole tarkoitettu asennettavaksi sellaisen lieden yläpuolelle, jossa on enemmän kuin neljä keittolevyä.
• Liesituuletinta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysiset, aistilliset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, elleivät henkilöt ole heidän turvallisuudestaan vastaavan henkilön valvonnassa tai saa opastusta laitteen käyttöön tällaiselta henkilöltä.
• Lapsia on valvottava ja varmistettava, että lapset eivät leiki liesituulettimella. Liesituuletin on tarkoitettu käyttöohjeen lukeneiden aikuisten käytettäväksi. Lapset eivät aina ymmärrä niitä vaaroja, jotka voivat syntyä liesituulettimen virheellisestä käytöstä. Muista siis valvoa lapsia, kun he ovat liesituulettimen läheisyydessä.
• Ilmanpoisto ei saa johtaa savupiippuun, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden palokaasujen poistoon.
• Kun liesituuletin ja muuta energiaa kuin sähköä käyttävät laitteet ovat käytössä samanaikaisesti, huoneen alipaine saa olla enintään 4 Pa (4 x 10-5 baaria). Liesituuletinta voi käyttää turvallisesti yhtä aikaa huoneilmaa käyttävän tulisijan kanssa, jos tilan tai ilmanvaihtojärjestelmän alipaine ei ylitä 4 Pa (0,04 mbar), jolloin vältetään palokaasujen imeytyminen takaisin huonetilaan.
• NOUDATA VAROVAISUUTTA: Liesituulettimen esillä olevat osat voivat kuumentua, kun sitä käytetään ruoanvalmistuksessa käytettävien laitteiden kanssa.
• Katkaise aina virta ennen suodattimen tai liesituulettimen ulkoisten osien puhdistamista tai huoltoa.

SÄHKÖISKUN VAARA!

- Kytke liesituuletin vain maadoitettuun pistorasiaan. Jos et ole varma, kysy neuvoa sähköasentajalta.

- Näiden ohjeiden noudattamatta jättäminen voi johtaa kuolemaan, tulipaloon tai sähköiskuun.

TÄRKEÄÄ: Suodattimet voivat aiheuttaa palovaaran, jos niitä ei vaihdeta, kun ne ovat likaantuneet.

HUOMIOITAVAA:

1. Kiitos, että valitsit liesituulettimemme! Lue käyttöohje huolellisesti ennen liesituulettimen käyttöönottoa.
2. Asennuksen saa suorittaa vain pätevä ja ammattitaitoinen asentaja.
3. Valmistaja ei vastaa mistään vahingoista tai vammoista, jotka johtuvat siitä, että seuraavassa annettuja asennusohjeita ei ole noudatettu. Liesituulettimen käyttöjännite on AC 220–240 V, 50 Hz.

HUOMIOITAVAA ASENNUKSEN SUHTEEN

1. Puhdista ympäröivä alue ennen asennusta, jotta mahdollinen sahanpuru tai pöly ei pääse imeytymään liesituulettimen sisään.
2. Liesituuletinta ei saa yhdistää samaan poistoputkeen muiden laitteiden kanssa, kuten kaasuputkiin, lämmitysputkiin tai lämmityslaitteiden poistoputkiin.
3. Poistoputken mutkan on oltava ≥120°, samassa tasossa alkukohdan kanssa tai sen yläpuolella, ja se on liitettävä ulkoseinään.

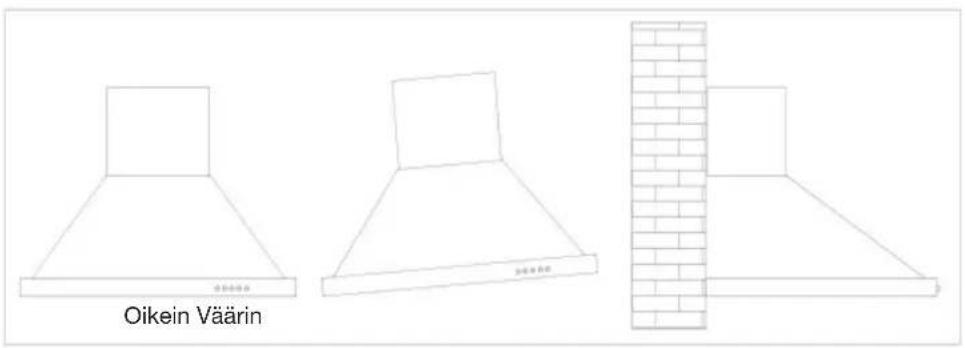

4. Varmista, että liesituuletin on suorassa välttääksesi rasvakertymien muodostumisen toiselle puolelle.

UDSTYR DER SKAL BRUGES TIL INSTALLATIONEN

	Hormin kannatin, sisempi
	Hormin kannatin, ulompi
	Seinäkiinnike

LIESITUULETTIMEN ASENNUS

E-1

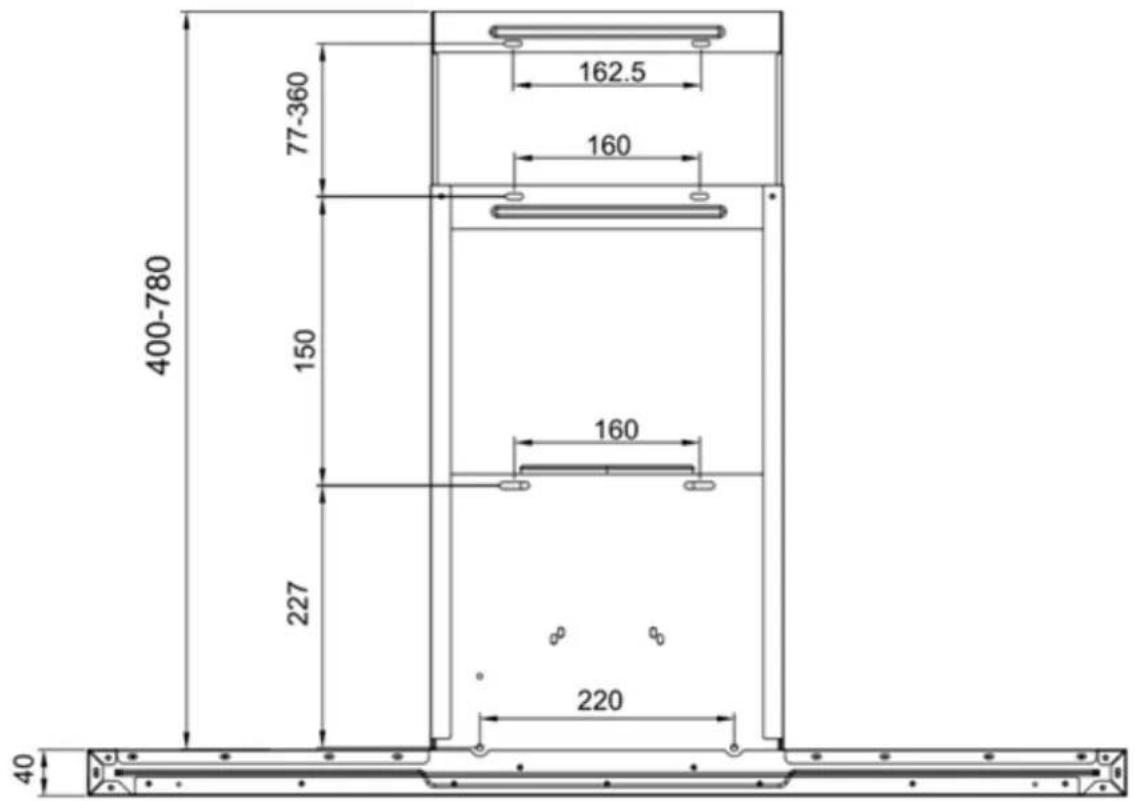

1. Liesituuletin on sijoitettava 65–75 cm:n etäisyydelle keittiön työtasosta, jotta se toimisi parhaalla mahdollisella tavalla. (katso kuva 1)

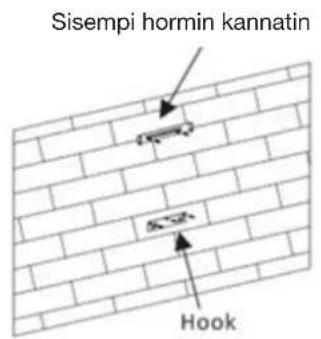

2. Kun sopiva asennuskorkeus on määritetty, aseta kiinnike ja sisempi hormin kannatin sopivaan kohtaan ja pidä se suorassa linjassa. Kiinnitä seinään ruuveilla (katso kuva 2).

Kuva 1

1. Kiinnitä ulompi hormin kannatin ulompaan hormiin kahdella ruuvilla (ST4 × 8 mm) ja varmista, että sisempää hormia voidaan säätää vapaasti korkeussuunnassa ja että ulosvedettävä putki on kiinnitetty. Asenna sitten ulosvedettävä putki ja hormi liesituulettimeen. (katso kuva 3)
2. Aseta liesituuletin seinäkiinnikkeeseen. (katso kuva 4).
3. Kiinnitä sisempi hormi sisemmän hormin kannattimeen 2 ruuvilla (ST4 × 8 mm), kiinnitä ulompi hormi liesituulettimen yläosaan 2 ruuvilla (ST4 × 8 mm). Kiinnitä kotelo paikalleen turvaruuveilla (ST4 × 40 mm:n litteäkärkiset ristipääruuvit). (katso kuva 5)

Huomaa: kotelon takaosassa on kaksi turvareikää.

Kuva 2

Kuva 3

Rasvasuodattimen puhdistus

Rasvasuodattimet suodattavat ruoanlaitosta syntyvät rasvaiset höyryt. Jotta suodatin pysyisi hyvässä kunnossa, se on puhdistettava säännöllisesti, sillä rasva- ja likakerrostumat voivat heikentää liesituulettimen tehoa. Suodattimet on puhdistettava tai vaihdettava säännöllisesti.

Noudata alla olevia ohjeita huolellisesti.

Huomaa: älä käytä syövyttäviä puhdistusaineita.

Menetelmä 1: Anna suodattimen liota 2–3 minuuttia n. 40–50-asteisessa vedessä, johon on lisätty hieman pesuainetta. Käytä käsineitä ja harjaa suodatin puhtaaksi pehmeällä harjalla. Varo käyttämästä liikaa painetta, sillä suodatin on herkkä ja voi vaurioitua helposti.

Menetelmä 2: Jotkin suodattimet voidaan pestä astianpesukoneessa. Säädä lämpötilaksi noin 60 astetta.

Huomaa: kytke laitteen virta pois päältä ennen puhdistusta.

A. Ruosteen muodostumisen ehkäisemiseksi liesituulettimen kotelo on puhdistettava lämpimällä vedellä ja miedolla pesuaineella kahden kuukauden välein.
B. Älä käytä hankaavia puhdistusaineita, jotka voivat vaurioittaa pintaa.
C. Älä päästä moottoriin tai muihin osiin vettä, sillä vesi vahingoittaa laitetta.
D. Älä altista hiilisuodatinta kuumuudelle.

HIILISUODATIN (myydään erikseen)

Suodatin sisältää aktiivihiiltä, joka imee ruoanlaitossa syntyviä hajuja. Ajan myötä aktiivihilli kyllästyy, mikä heikentää sen imukykyä. Hiilisuodatinta ei voi pestä tai muuten puhdistaa.

Jos liesituuletinta käytetään säännöllisesti, hiilisuodatin on vaihdettava noin 4–6 kuukauden välein. Jos liesituuletinta käytetään erittäin usein tai liedellä valmistetaan usein paistettua tai friteerattua ruokaa, vaihtoväli on lyhyempi.

1. Irrota metallisuodattimet.
2. Hiilisuodattimet sijaitsevat moottorin kummallakin puolella. Kierrä suodattimet paikalleen (katso kuva 2).
3. Kun haluat vaihtaa hiilisuodattimet, suorita menettely käänteisessä järjestyksessä.

Ongelma Mahdollinen syy Mahdollinen ratkaisu
Valo palaa, mutta moottori ei käy	Siivekkeissä on este Poista este
	Kondensaattori on vaurioitunut Vaihda kondensaattori
	Moottorivika, vaurioitunut laakeri Vaihda moottori
	Moottorin sisäiset osat eivät toimi tai moottorista tulee paha haju.	Vaihda moottori
Valo ei pala, moottori ei käy	Tarkista yllä mainittujen lisäksi seuraavat:
	Lamppu on vaurioitunut Vaihda lamppu
	Virtajohto on löysällä	Kytke johdot kuvan mukaisesti (sähkökaavio)
Metallisesta rasvasuodattimesta tippuu öljyä	Suodatin on täynnä likaa Puhdista tai vaihda rasvasuodatin välittömästi
Liesituuletin tärisee	Vaurioituneet siivekkeet aiheuttavat tärinää	Vaihda moottori
	Moottoria ei ole kiinnitetty oikein Kiinnitä	moottori oikein
	Liesituulettimen koteloa ei ole kiinnitetty oikein	Kiinnitä kotelo oikein
Riittämätön imuteho	Liesituulettimen ja lieden/keittotason välinen etäisyys on liian pitkä.	Säädä etäisyyttä.
	Avoimista ovista ja ikkunoista tulee liikaa ilmaa	Valitse uusi paikka ja asenna liesituuletin uudelleen.
Liesituuletin kallistuu	Kiinnitysruuvi ei ole tarpeeksi kireällä	Kiristä kiinnitysruuvi ja varmista, että liesituuletin on vaakasuorassa.
	Ripustusruuvi ei ole tarpeeksi kireällä	Kiristä ripustusruuvi ja varmista, että liesituuletin on vaakasuorassa.

HÄVITTÄMINEN JA KIERRÄTYS

Tärkeitä ympäristöä koskevia ohjeita.

Tuotteessa tai sen pakkauksessa oleva symboli tarkoittaa, että EU:n WEEE-direktiivin (2012/19/EU) mukaisesti tätä tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Sen sijaan laite on toimitettava kierrätyspisteeseen, joka ottaa vastaan sähkö- ja elektroniikkalaitteita. Hävittämällä tuotteen oikein autat ehkäisemään ympäristölle ja ihmisten terveydelle aiheutuvia kielteisiä vaikutuksia. Saat lisätietoja tuotteen hävittämisestä tai kierrättämisestä ottamalla yhteyttä omaan kuntaasi, kierrätyskeskukseen tai liikkeeseen, josta ostit tuotteen.

Uudella laitteellasi on valmistus- ja materiaalivirheiden varalle 2 vuoden reklamaatio-oikeus, joka on voimassa dokumentoidusta ostopäivästä alkaen. Takuu kattaa materiaalit, työpalkat ja ajon. Kääntyessäsi huollon puoleen Sinun on ilmoitettava tuotteen nimi ja sarjanumero. Nämä tiedot ovat tyyppikilvessä. Kirjoita ne valmiiksi tähän käyttöoppaaseen, niin ne ovat käytettävissäsi. Tietojen avulla huoltoasentajan on helpompi löytää oikeat varaosat.

Takuu ei kata:

• Vikoja ja vahinkoja, joiden syynä ei ole tuotanto- tai materiaalivirhe
• Väärää tai virheellistä käyttöä – tähän kuuluu myös tuotteen puutteellinen puhdistus
• Laitteen palo- ja/tai vesi- ja kosteusvaurioita
• Korjauksia, jotka on tehnyt muu kuin ammattilainen
• Kuljetusvaurioita, kun tuotetta on kuljetettu ilman oikeaa pakkausta
• Jos on käytetty muita kuin alkuperäisiä varaosia
• Jos käyttöoppaan ohjeita ei ole noudatettu
• Jos asennusta ei ole tehty ohjeiden mukaan
• Jos tuotteen on asentanut tai korjannut ammattitaidoton henkilö
  • Palaneita polttimoita

Kuljetusvauriot

Kuljetusvaurio, joka todetaan myyjän järjestämässä toimituksessa asiakkaalle, on yksinomaan asiakkaan ja myyjän välinen asia. Niissä tapauksissa, joissa asiakas on itse vastannut tuotteen kuljetuksesta, ei toimittaja ota mitään vastuuta mahdollisesta kuljetusvauriosta.

Kuljetusvauriosta on ilmoitettava välittömästi ja viimeistään 24 tunnin kuluessa siitä, kun tavara on toimitettu. Muussa tapauksessa asiakkaan vaatimukset hylätään.

Aiheeton huoltokäynti

Jos kutsutaan huoltoasentaja ja käy ilmi, että vian olisi voinut korjata itse esim. noudattamalla käyttöoppaan ohjeita tai vaihtamalla sähkökaapin sulakkeen, on asiakkaan itse maksettava huoltokäynti.

Osto yrityskäyttöön

Osto yrityskäyttöön on jokainen osto, jossa laitetta ei käytetä yksityisessä kotitaloudessa vaan yritystoimintaan tai sitä muistuttavaan tarkoitukseen (ravintola, kahvila, ruokala, jne.) tai vuokraukseen tai muuhun toimintaan, jossa käyttäjiä on useita. Mitään takuuta ei myönnetä yrityskäyttöön tehdyille ostoille, koska tämä laite on tarkoitettu yksinomaan tavalliseen kotitalouteen.

HUOLTO

Huoltotarpeesta ilmoitetaan:

• Piketa OyPL 420 / Rautatienkatu 1933101 / 33100 TampereFINLAND
  • Puh. 03 233 3237 [e-mail]
• Myyjä tai loppukuluttaja voi olla yhteydessä Piketaan tähän numeroon.
• Valmistaja, malli, sarjanumero ja mahdollinen tuotenumero, ostopäiväys, jälleenmyyjä, virhekuvaus ja asiakkaan yhteystiedot tulee ilmoittaa.

Valmistaja/jakelija ei ole vastuussa tuote- ja/tai henkilövahingoista, jos turvallisuusohjeita ei noudateta. Takuu raukeaa, jos ohjeita ei noudateta.

Emme vastaa mahdollisista painovirheistä.
