KÄYTTÖOHJE EPH600W Ecotronic

• Älä koskaan anna lasten käyttää liesituuletinta.
• Liesituuletin on tarkoitettu vain kotikäyttöön, eikä se sovellu grilleihin, grillitankoihin tai muihin kaupallisiin tarkoituksiin.
• Liesituuletin ja sen suodatin on puhdistettava säännöllisesti, jotta se pysyy hyvässä toimintakunnossa.
• Puhdista liesituuletin käyttöohjeiden mukaisesti ja vältä tulipalon vaaraa.
• Vältä kaasuliesien suoraa liekkiä liesituulettimen alla. Peittämättömien liekkien erittäin voimakas lämpövaikutus voi vaurioittaa liesituuletinta.
• Ellei valmistaja ole määrittänyt erilaista turvaetäisyyttä, seuraavia keittotason ja liesituulettimen alareunan välisiä minimietäisyyksiä on noudatettava:

650 mm keraamisen lieden päällä

700 mm kaasulieden päällä

- Huomioi, että mitä suurempi etäisyys keittotasosta on, sitä huonompi on ruoanlaittoergonomia.

- Huolehdi hyvästä ilmanvaihdosta keittiössä.

- Tarkista ennen liesituulettimen liittämistä, että virtalähde ei ole vaurioitunut. Vaurioituneen johdon saa vaihtaa vain pätevä huoltohenkilöstö.

- Huoneessa on oltava riittävä ilmanvaihto, kun liesituuletinta käytetään samanaikaisesti kaasua tai muita polttoaineita polttavien laitteiden kanssa.

- Ilmaa ei saa päästää savupiippuun, jota käytetään kaasua tai muita polttoaineita polttavista laitteista höyryjen poistamiseen.

- Ilmanpoistoa koskevia määräyksiä on noudatettava.

- Älä käytä avotulta liesituulettimen alla.

- Liesituuletinta ei ole tarkoitettu asennettavaksi sellaisen lieden yläpuolelle, jossa on enemmän kuin neljä keittolevyä.

- Liesituuletinta ei ole tarkoitettu henkilöiden (mukaan lukien lasten) käyttöön, joilla on alentuneet fyysiset, sensoriset tai henkiset kyvyt tai joilla ei ole kokemusta ja tietoa, ellei laitteen käytöstä vastaava henkilö ole ohjeistanut tai valvonut heitä laitteen käytössä turvallisuussyistä.

- Lapsia tulee valvoa, jotta he eivät pääse leikkimään laitteella. Liesituuletin on tarkoitettu aikuisten käyttöön, jotka ovat lukeneet käyttöohjeet. Lapset eivät usein pysty ennakoimaan vaaroja, joita liesituulettimen väärä käyttö voi aiheuttaa. Varmista siksi, että lapsia valvotaan, kun he ovat liesituulettimen lähellä.

- Ilmaa ei saa päästää savupiippuun, jota käytetään kaasua tai muita polttoaineita polttavista laitteista höyryjen poistamiseen.

- Kun liesituuletin ja muut kuin sähköenergialla toimivat laitteet ovat käytössä samanaikaisesti, huoneen alipaine ei saa ylittää 4 Pa:ta (4 x 10-5 bar). Liesituuletinta voidaan käyttää riskittä samanaikaisesti huoneilmaa käyttävän takan kanssa, jos huoneen tai ilmanvaihtojärjestelmän alipaine on enintään 4 Pa, välttäen näin palamiskaasun imun takaisin huoneeseen.

• TOIMI VAROEN: Kosketettavat osat voivat kuumentua, kun niitä käytetään ruoanlaittoon tarkoitettujen laitteiden kanssa.

- Katkaise virta aina ennen suodattimen tai liesituulettimen ulkoisten osien puhdistamista tai ennen huoltotoimenpiteitä.

SÄHKÖISKUN VAARA!

• Liitä liesituuletin vain kunnolla maadoitettuun pistorasiaan. Jos olet epävarma, kysy neuvoa sähköasentajalta.
• Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa kuoleman, tulipalon tai sähköiskun.

TÄRKEÄÄ: Suodattimet voivat aiheuttaa tulipalovaaran, jos niitä ei vaihdeta kun ne ovat tarpeeksi kyllästetyt.

VINKKEJÄ:

1. Kiitos, että valitsit liesituulettimemme. Lue ohjeet huolellisesti ennen käyttöä.
2. Asennustyöt tulee suorittaa vain pätevän asentajan toimesta.
3. Valmistaja ei ota vastuuta vahingoista tai henkilövahingoista, jotka aiheutuvat asennusohjeiden noudattamatta jättämisestä. Liesituuletin käyttää AC220-240V, 50Hz.

ASENNUSOHJEITA

1. Varmista ennen asennusta, että alue on puhdas, jotta lika ja pöly eivät imeytyisi sisään.
2. Liesituuletin ei saa jakaa samaa tuuletusputkea muiden laitteiden, kuten esim. kaasuputket, lämmitysputket tai lämmityslaitteiden tuuletusputket.
3. Tuuletusputken mutkan tulee olla ≥120°, yhdensuuntainen tai sen yläpuolella, ja se on liitettävä ulkoseinään.

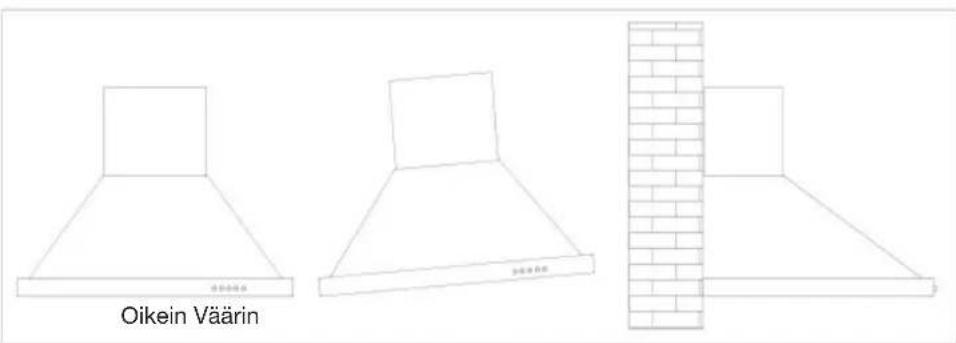

4. Varmista asennuksen jälkeen, että liesituuletin on vaakasuorassa, jotta rasva ei keräänny toiseen päähän.

ASENNUKSEEN TARVITTAVAT VÄLINEET

	Sisäinen putken pidike
	Ulkoinen putken pidike
	Seinäteline

LIESITUULETTIMEN ASENNUS

1. Liesituuletin tulee sijoittaa 65–75 cm:n etäisyydelle keittiön pöydästä parhaan vaikutuksen saavuttamiseksi. (Katso kuva 1)
2. Kun asennuskorkeus on määritetty, asenna kannake ja sisäputken kannake sopivaan paikkaan ja pidä ne vaakasuorassa. Kiinnitä seinään ruuveilla (katso kuva 2).

Huomautus:

Kiinnikkeen ruuvit: ST4×40mm litteä yläleikkaus Putken pitimen ruuvi: ST4×40mm litteän pään poikkileikkaus

1. Kiinnitä ulompi putken kannake ulompaan putkeen kahdella ruuvilla (ST4×8mm) ja varmista, että sisäputki on vapaasti säädettävissä korkeudessa ja jatkettava putki on kiinnitetty. Asenna sitten jatkettava putki sekä savuputki liesituulettimeen. (katso kuva 3)
2. Aseta liesituuletin seinätelineeseen. (katso kuva 4).
3. Käytä ruuveja (ST4 × 40 mm Phillips litteä pää) kiinnittääksesi ulkoisen savuputken kannakkeen seinään. (katso kuva 3)
4. Kiinnitä sisäputki sisempään putken kannakkeeseen kahdella ruuvilla (ST4×8mm), kiinnitä ulompi savuputki liesituulettimen yläosaan kahdella ruuvilla (ST4×8mm). Kiinnitä kaappi turvaruuveilla (ST4×40mm Phillips litteä pää). (katso kuva 5)

Huomautus: Kaapin takana on kaksi turva-aukkoa.

Kuva 2 Kuva 3

OHJAUSPANEELI

1. Paina Stop-painiketta ja moottori pysähtyy.
2. Paina Low-painiketta, äänimerkki kuuluu kerran ja moottori käy alhaisella nopeudella.
3. Paina Mid-painiketta, äänimerkki kuuluu kerran ja moottori käy keskinopeudella.
4. Paina High-painiketta, äänimerkki kuuluu kerran ja moottori käy suurella nopeudella.
5. Paina Light-painiketta ja valo syttyy. Paina painiketta uudelleen ja valo sammuu.

KUNNOSSAPITO

RASVASUODATTIMEN PUHDISTUS

Rasvasuodattimet suodattavat rasvan ruoanlaitossa syntyvästä höyrystä. Jotta rasvasuodatin pysyy hyvässä kunnossa, se on puhdistettava säännöllisesti, sillä rasva- ja likakertymät voivat heikentää liesituulettimen toimintaa. Suodattimet on puhdistettava tai vaihdettava säännöllisin väliajoin. Noudata alla olevia ohjeita huolellisesti.

HUOM.: Älä käytä syövyttäviä puhdistusaineita.

Metodi 1: Laita suodatin 40–50 °C puhtaaseen veteen, kaada veteen hieman pesuainetta ja anna suodattimen liota 2–3 minuuttia. Käytä käsineitä ja puhdista pehmeällä harjalla. Varo painamasta liikaa, sillä suodatin on herkkä ja voi vaurioitua helposti.

Metodi 2: Tarvittaessa suodattimen voi laittaa astianpesukoneeseen. Lämpötila tulee asettaa noin 60 asteeseen.

Huom.: Irrota laitteen virta aina ennen puhdistamista.

A. Laitteen suojaamiseksi ruostumiselta ajan myötä liesituulettimen huppu tulee puhdistaa lämpimällä vedellä ja miedolla pesuaineella kahden kuukauden välein.
B. Älä käytä hankaavia pesuaineita, jotka voivat naarmuttaa pintaa.
C. Pidä moottori ja muut osat puhtaina vedestä, koska tämä voi vahingoittaa laitetta.
E. Hiilisuodatinta ei saa altistaa kuumuudelle.

HIILISUODATIMET (ostettava erikseen)

Suodatin sisältää aktiivihiiltä, joka imee hajut. Jonkin ajan kuluttua aktiivihiili kyllästyy, mikä lyhentää imukykyä. Tätä suodatinta ei voi pestä tai puhdistaa millään muulla tavalla.

Kun liesituuletinta käytetään säännöllisesti, hiilisuodatin tulee vaihtaa noin 4-6 kuukauden välein. Useamman käytön ja erityisesti usein paistamisen tai uppopaistamisen aikana väliä tulee lyhentää.

1. Irrota metallisuodattimet.

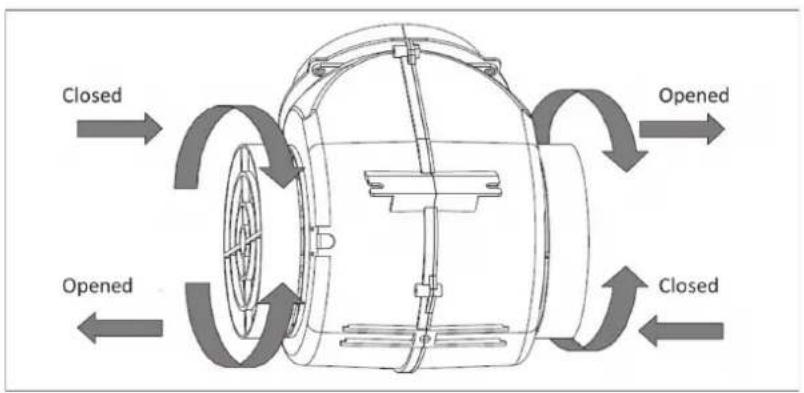

2. Hiilisuodattimet sijaitsevat moottorin molemmilla puolilla. Kierrä suodattimia, kunnes ne on kiinnitetty (katso kuva).
3. Vaihda hiilisuodatin päinvastaisessa järjestyksessä.

Ongelma Mahdollinen syy Mahdollinen ratkaisu
Valo palaa, mutta moottori ei toimi	Terä on tukossa Poista tukos
	Kondensaattori on vaurioitunut Vaihda kondensaattori
	Moottorissa on vikaa, laakeri vaurioitunut	Vaihda moottori
	Moottorin sisäiset osat eivät ole aktiivisia tai moottorista tulee paha haju.	Vaihda moottori
Valo ei toimi, moottori ei toimi	Tarkista edellä mainittujen lisäksi seuraavat asiat:
	Valo on vaurioitunut Vaihda valot
	Virtajohto on löysällä	Liitä johdot kaavion mukaan (sähkökaavio)
Öljyä tippuu metallisesta rasvasuodattimesta	Suodatin on täynnä likaa Puhdista tai vaihda rasvasuodatin välittömästi
Liesituulettimessa on tärinää	Terä on vaurioitunut ja aiheuttaa tärinää	Vaihda moottori
	Moottoria ei ole asennettu oikein Kiinnitä moottori oikein
	Liesituulettimen kaappi ei ole ripustettu kunnolla	Kiinnitä kaappi oikein
Riittämätön imukyky	Liesituulettimen ja lieden/keittotason välinen etäisyys on liian pitkä	Säädä etäisyys uudelleen
	Liikaa tuuletus avoimista ovista ja ikkunoista	Valitse uusi paikka ja asenna liesituuletin
Liesituulettimen huppu kallistuu	Kiinnitysruuvi ei ole tarpeeksi tiukka	Kiristä ripustusruuvi ja varmista, että se on vaakasuorassa
	Ripustusruuvi ei ole tarpeeksi tiukka	Kiristä ripustusruuvi ja varmista, että se on vaakasuorassa

HÄVITYS JA KIERRÄTYS

F1

Tärkeitä ympäristönsuojeluun liittyviä ohjeita

EU:n WEEE-direktiivin (2012/19/EU) mukaan tuotteessa tai pakkauksessa oleva symboli osoittaa, että tätä tuotetta ei saa hävittää normaalisti.

kotitalousjätteen mukana. Se on toimitettava kierrätyspisteeseen, jossa käsitellään sähkö- ja elektroniikkalaiteromua.

Tuotteen asianmukainen hävitys ehkäisee

ympäristöön ja ihmisten terveyteen kohdistuvia haittavaikutuksia. Lisätietoja

tuotteen hävityksestä ja kierrätyksestä saat omasta kunnastasi, kierrätyspisteestä tai liikkeestä, josta olet tuotteen ostanut.

Uudella laitteellasi on valmistus- ja materiaalivirheiden varalle 2 vuoden reklamaatio-oikeus, joka on voimassa dokumentoidusta ostopäivästä alkaen. Takuu kattaa materiaalit, työpalkat ja ajon. Kääntyessäsi huollon puoleen Sinun on ilmoitettava tuotteen nimi ja sarjanumero. Nämä tiedot ovat tyyppikilvessä. Kirjoita ne valmiiksi tähän käyttöoppaaseen, niin ne ovat käytettävissäsi. Tietojen avulla huoltoasentajan on helpompi löytää oikeat varaosat.

Takuu ei kata:

• Vikoja ja vahinkoja, joiden syynä ei ole tuotanto- tai materiaalivirhe
• Väärää tai virheellistä käyttöä – tähän kuuluu myös tuotteen puutteellinen puhdistus
• Laitteen palo- ja/tai vesi- ja kosteusvaurioita
• Korjauksia, jotka on tehnyt muu kuin ammattilainen
• Kuljetusvaurioita, kun tuotetta on kuljetettu ilman oikeaa pakkausta
• Jos on käytetty muita kuin alkuperäisiä varaosia
• Jos käyttöoppaan ohjeita ei ole noudatettu
• Jos asennusta ei ole tehty ohjeiden mukaan
• Jos tuotteen on asentanut tai korjannut ammattitaidoton henkilö
  • Palaneita polttimoita

Kuljetusvauriot

Kuljetusvaurio, joka todetaan myyjän järjestämässä toimituksessa asiakkaalle, on yksinomaan asiakkaan ja myyjän välinen asia. Niissä tapauksissa, joissa asiakas on itse vastannut tuotteen kuljetuksesta, ei toimittaja ota mitään vastuuta mahdollisesta kuljetusvauriosta.

Kuljetusvauriosta on ilmoitettava välittömästi ja viimeistään 24 tunnin kuluessa siitä, kun tavara on toimitettu. Muussa tapauksessa asiakkaan vaatimukset hylätään.

Aiheeton huoltokäynti

Jos kutsutaan huoltoasentaja ja käy ilmi, että vian olisi voinut korjata itse esim. noudattamalla käyttöoppaan ohjeita tai vaihtamalla sähkökaapin sulakkeen, on asiakkaan itse maksettava huoltokäynti.

Osto yrityskäyttöön

Osto yrityskäyttöön on jokainen osto, jossa laitetta ei käytetä yksityisessä kotitaloudessa vaan yritystoimintaan tai sitä muistuttavaan tarkoitukseen (ravintola, kahvila, ruokala, jne.) tai vuokraukseen tai muuhun toimintaan, jossa käyttäjiä on useita. Mitään takuuta ei myönnetä yrityskäyttöön tehdyille ostoille, koska tämä laite on tarkoitettu yksinomaan tavalliseen kotitalouteen.

HUOLTO

Huoltotarpeesta ilmoitetaan:

• Piketa OyPL 420 / Rautatienkatu 1933101 / 33100 TampereFINLAND
  • Puh. 03 233 3237 [e-mail]
• Myyjä tai loppukuluttaja voi olla yhteydessä Piketaan tähän numeroon.
• Valmistaja, malli, sarjanumero ja mahdollinen tuotenumero, ostopäiväys, jälleenmyyjä, virhekuvaus ja asiakkaan yhteystiedot tulee ilmoittaa.

Valmistaja/jakelija ei ole vastuussa tuote- ja/tai henkilövahingoista, jos turvallisuusohjeita ei noudateta. Takuu raukeaa, jos ohjeita ei noudateta.

Emme vastaa mahdollisista painovirheistä.
