WAL025964 - Lamppu Luxo - Ilmainen käyttöohje ja opas

Tuotetyyppi	LED-työpöytävalaisin
Malli	WAL025964
Merkki	Luxo
Mitat (noin)	Varsi: 45 cm, Jalusta: 25 x 15 cm
Paino	2.1 kg
Virtalähde	AC 100-240V, 50/60Hz
Tehonkulutus	12 W
Valonlähde	Integroitu LED, 3000K-5000K säädettävä
Valovirta	800 lm
Värintoistoindeksi (CRI)	≥80
Säädettävyys	Kääntyvä pää, säädettävä varsi, nivelletty
Himmennin	Sisäänrakennettu kosketushimmennin (5 tasoa)
Materiaali	Alumiinivarsi, polykarbonaattipää, teräsjalusta
Väri	Musta / Valkoinen (valinnainen)
Sertifikaatit	CE, RoHS
Puhdistus	Pyyhi pehmeällä, kuivalla liinalla. Älä käytä hankaavia puhdistusaineita.
Turvallisuus	Käytä vain mukana toimitetun virtalähteen kanssa. Älä pura LED-moduulia.
Varaosat ja korjattavuus	Vaihto-LED-moduuli (osanumero LUXO-WAL-LED), virtalähde saatavilla. Korjaukset pätevän teknikon toimesta.

Usein kysytyt kysymykset - WAL025964 Luxo

Kuinka kokoan Luxo WAL025964 -valaisimen?

Kiinnitä jalusta alavarteen mukana toimitetulla ruuvilla. Sitten liitä ylävarsi päähän työntämällä nivelpinni. Lopuksi kytke virtalähde.

Voiko LED-lampun vaihtaa?

LED-moduuli on integroitu eikä käyttäjä voi vaihtaa sitä. Jos se vioittuu, ota yhteys Luxo-tukeen vaihtomodulin tai huollon saamiseksi.

Kuinka säädän kirkkautta?

Kosketa himmenninkuvaketta valaisimen päässä. Jokainen napautus käy läpi 5 kirkkaustasoa 20 %:sta 100 %:iin.

Mikä on värilämpötilan alue?

Valaisin tarjoaa säädettävän värilämpötilan 3000 K:sta (lämmin) 5000 K:seen (viileä) erillisen painikkeen avulla päässä.

Sopiiko valaisin lukemiseen?

Kyllä, Luxo WAL025964 tarjoaa tarkennetun, välkkyvän valon, jossa on CRI >80, ihanteellinen lukemiseen ja yksityiskohtaisiin tehtäviin.

Kuinka puhdistan valaisimen?

Käytä pehmeää, kuivaa mikrokuituliinaa pintojen pyyhkimiseen. Pinttyneelle lialle kostuta liina hieman vedellä. Vältä voimakkaita kemikaaleja.

Mikä on virrankulutus valmiustilassa?

Valmiustilan virrankulutus on alle 0,5 W, kun valaisin on sammutettu kosketuspainikkeella.

Tuleeko valaisimen mukana takuu?

Luxo tarjoaa 2 vuoden takuun valmistusvirheitä vastaan. Rekisteröi tuote Luxo-verkkosivustolla saadaksesi täyden kattavuuden.

Voinko kiinnittää valaisimen seinään?

Tämä malli on suunniteltu pöytäkäyttöön jalustan kanssa. Seinäkiinnitystelinettä ei sisälly eikä tueta.

Mitä teen, jos valaisin välkkyy?

Tarkista, että virtalähde on kunnolla kytketty. Jos välkkyminen jatkuu, kokeile toista pistorasiaa. Jos ongelma jatkuu, ota yhteyttä tukeen mahdollisen LED-ajurin vian vuoksi.

KÄYTTÖOHJE WAL025964 Luxo

Älä kytke väliaikaiseen virtalähteeseen. Tämä voi vioittaa elektroniikkaa.

Eesti

Tuote kuuluu elektronisten laitteiden jätteenkäsittelyä (WEEE) koskevan direktiivin 2012/19/EU piiriin ja elinkaaren lopussa oleva tuote tulee toimittaa asiaankuuluvaan keräyspisteeseen.

Eesti

LED-valonlähteet ovat herkkiä staattisille sähköpurkauksille. Älä kosketa LED-moduleja!

Eesti

Tämän valaisimen valonlähteen saa vaihtaa ainoastaan valaisimen valmistaja, valtuutettu huoltoliike tai vastaava pätevöity henkilö. Jännitteisiä osia – SÄHKÖISKUVAARA

Eesti

Mikäli tämän valaisimen liitosjohto on vahingoittunut, se täytyy erikseen vaihtaa valmistajan tai valmistajan edustajan toimesta jotta miltä tahansa riskeiltä vältytään.

Kaikki korjaukset valaisinvarteen tulee tehdä Luxon tai Luxon edustajan toimesta. Valaisinvarren jouset voivat huollon aikana aiheuttaa vahinkoa ihmisille tai omaisuudelle, mikäli niitä käytetään väärin.

Valaisinvarsi

Valaisimen varsi on jousitasapainotteinen. Valaisin tulee asentaa kappaleen: "Asennus" ohjeiden mukaisesti.

Valaisinvartta ei tule kuormittaa enempää kuin mihin se on suunniteltu. Esimerkiksi ylimääräisen kuorman ripustaminen valaisinvarteen on kielletty. Rikkoontunut tai epäkuntoinen varsi tulee poistaa käytöstä kunnes se korjataan.

Suurennuslasivalaisimien aurinkosuoja

Jos suurennuslasivalaisimen linssi altistuu voimakkaalle auringonvalolle, se voi aiheuttaa tulipalovaaran. Tämän vuoksi suurennuslasivalaisinta ei tule sijoittaa suoraan auringonvaloon ilman aurinkosuojaa.

Asennus

Yleistä

Valaisimessa on jousimekanismilla tasapainotettu varsi. Välttääksesi kaikki mahdolliset vahingot asennusvaiheessa asenna ensin pöytä- tai seinäkiinnike tai lattiajalusta paikoilleen. Aseta sen jälkeen tuote kiinnikkeeseen tai telineeseen ja poista suojamuovit varovasti. Käytä ainoastaan Luxon tai Luxo-jälleenmyyjän toimittamia kiinnikkeitä. Luxo ei takaa tuotteen elinikää tai toimintakykyä, mikäli tuotteessa on käytetty kolmannen osapuolen toimittamia lisätarvikkeita.

Asennuksessa on kiinnitettävä huomiota, että materiaalilla johon valaisinkiinnikkeet kiinnitetään, on riittävä kantavuus. Lisätietoja saat käytettävän kiinnikkeen käyttöohjeesta. Luxo ei ota vastuuta asennuskiinnikkeiden asentamisesta.

TÄRKEÄÄ:

Luxo-vari tulee asentaa siten, että helppo käyttö ja huolto on mahdollista. Varren niveliin tai muihin rakenteellisiin osiin ei tule käyttää liiallista voimaa.

Suurimmassa osassa varsivalaisimiamme on epäsymmetrinen valonjako. Tämä tarkoittaa, että valo jakautuu tasaisesti työalueelle tietyssä kulmassa. Tämä vöhentää höikäisyn vaaraa, eikä häiritse muita tilassa työskenteleviä henkilöitä. Epäsymmetrisen valonjaon etu on myös, että valaisin voidaan sijoittaa työntekijän viereen eikä suoraan työalueen päälle. Lisätietoja saat nettisivuiltamme tai ottamalla yhteyttä asiakaspalveluumme.

Tunnistimet

Integroiduilla tunnistimilla varustettujen valaïsimien mukana tulee aina erillinen käyttöohje tunnistimelle. Tästä ohjeesta löydät lisätietoja tehdasasetusten muuttamiseen. Ohjeet voi myös ladata meidän verkkosivujemme "Lataa"-osiosta. Kun valaïsimessa on integroitu tunnistin, on tärkeää huomioida, ettei tunnistimen havaintoalueella ole esteitä, joka estäisi tunnistimen toiminnan.

Ajastin

Integroidulla ajastimella varustettujen valaisimien mukana tulee aina erillinen käyttöohje ajastimelle. Tästä ohjeesta löydät lisätietoja tehdasasetusten muuttamiseen. Ohjeet voi myös ladata meidän verkkosivujemme "Lataa"-osiosta.

Ohjeet jousitasapainotteisella varrella varustetun tuotteen käyttöön

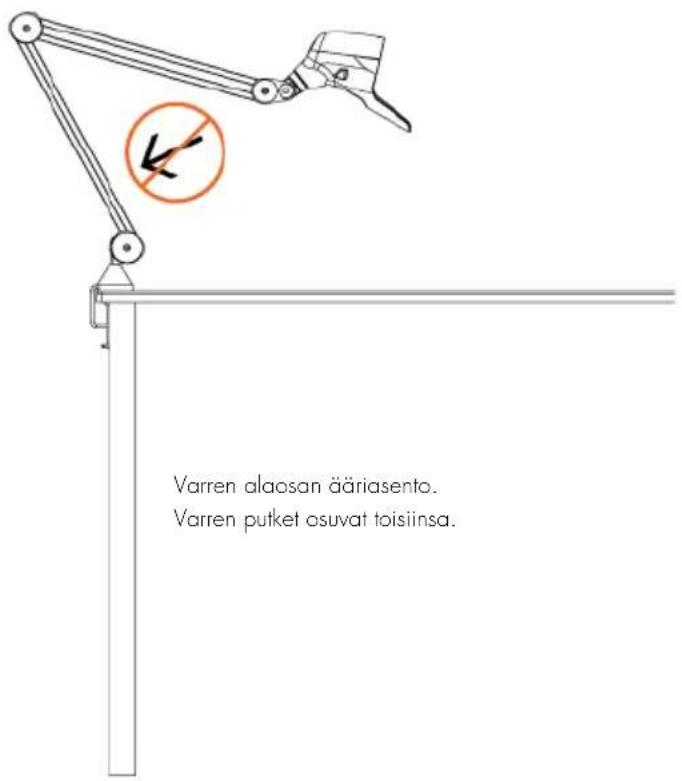

Tuote pitää asentaa niin, että sen normaali käyttö on mahdollista ilman esteitä. Vältä liikuttamasta varitta toistuvasti ääriasentoon siten, että varren putket osuvat toisiinsa. Tällaisessa käytössä varsi saattaa murtua, mikä taas voi aiheuttaa tuotetta käyttävän henkilön loukkaantumisen.

Varren yläosan ääriasento. Varren putket osuvat toisiinsa.

Suomi

Pöytäasennus

Pöytäasennukseen tarkoitettu varsi on suunniteltu siten, että normaali käyttö on valaisinkiinnikkeen horisontaalitason yläpuolella.

Varsi ala-asennon alapuolella. Varsi ylikuormittuu.

Seinäasennus

Seinäasennukseen suunniteltu varsi tulee asentaa siten, että normaali työskentely tapahtuu seinäkiinnikkeen horisontaalitason alapuolella. Seinäkiinnikettä ei tule myöskään asentaa liian ylös, ettei varteen kohdistu liikaa ylimääräistä rasitusta normaalikäytössä.

Varsi alarasennon alapuolella. Varsi ylikuormittuu.

Kattoasennus

Kattoasennukseen suunnitellu varsi on tarkoilettu asennettavaksi vastaavaan asennuskorkeuteen kuin seinävarsi. Kattokiinnikettä ei tule asentaa liian ylös, ettei varteen kohdistu liikaa ylimääräistä rasitusta normaalikäytössä.

Varsi ala-asennon alapuolella. Varsi ylikuormittuu.

Lattiajalusta (Trolley):

Lattiajalustakäytössä hyödynnetään samaa valaisinvartta kuin pöytäasennuksessa. Normaalin käytön pitäisi tapahtua valaisinkiinnikkeen horisontaalitason ylöpuolella.

Varsi ala-asennon alapuolella. Varsi ylikuormittuu.

Huolto

Yleistä

Liitäntälaitteen / ohjaimen elinikä riippuu voimakkaasti lämpötilasta ja syöttöjännitteen laadusta. Arvioitu vikaantumismäärä on 0,2% jokaista 1000 käyttötuntia kohden valaisimen ympäristön lämpötilan ollessa korkein sallittu. Jännitepiikit, kuten myös epäpuhdas syöttöjännite lyhentävät elinikää merkittävästi.

Puhdistus

Valaisimen säännöllinen puhdistaminen on tärkeää optimaaliselle valontuotolle. Valaisimien puhdistamisen tulee tapahtua valaisimien ollessa jännitteettömiä. Elektroniset komponentit tai liittimet eivät saa altistua vedelle tai kosteudelle. Huomaa, että LED-valaisimet ovat herkkä staattiselle sähkölle (ESD). Puhdistaminen voi tapahtua erillisen projektisuunnitelman mukaisesti aikataulutettuna.

Valaisin voidaan puhdistaa neutraalilla puhdistusaineella (pH 7) kädenlämpöisessä vedessä. Miedolla puhdistusaineella voidaan puhdistaa valaisin joko pehmeää liinaa, sientä tai vastaavaa apuna käyttäen. Tämän jälkeen puhdistusaine tulee huuhtoa pois valaisimen pinnasta veteen kostutetun pehmeän liinan avulla. Älä suihkuta puhdistusainetta suoraan valaisimen pintaan. Se saattaa vahingoittaa valaisimen elektronisia komponentteja, häikäisysuojaa tai optiikkaa. Orgaanisia-, vahvasti alkaalisia- sekä ammoniakkipohjaisia puhdistusaineita tulee välttää koska ne voivat ajan myötä vahingoittaa valaisinkomponentteja. Tämä koskee erityisesti valaisimissa esiintyviä, synteettisistä materiaaleista, kuten muovista valmistettuja komponentteja.

LED-valaisimet

LED-valaisimien valontuotossa on ±10% toleranssi. LED-valonlähteiden valovirta alenee eliniän aikana kuten perinteistenkin valonlähteiden. Vaihdettaessa vanha LED-valaisin uuteen, ero valontuotossa saattaa olla silmin erotettavissa. Tämä on seurausta teknisistä muutoksista ja parantuneesta valontuotosta. Uuden valaisimen valon laatu saattaa erota vanhojen valaisimien valon laadusta. Glamox Luxon LED-valaisimien arvioitu elinikä L[xx]on vähintään 50000h, kun ympäristön lämpötila on suurin sallittu, joka valaisimelle ilmoitetaan. (xx = % jäljellä alkuperäisestä valontuotosta ilmoitetun tuntimäärän jälkeen.)

Jos LED-valonlähde vioittuu ennen kuin valaisimen ilmoitettu elinikä on saavutettu, on suositeltavaa vaihtaa koko valaisin.

Perinteisten valonlähteiden ollessa kyseessä saattaa lähekkäin asennettujen valaisimien valonlähteiden välillä olla ero värilämpötilassa. LED-valaisimien väritoleranssi on yleensä hieman parempi kuin perinteisten valonlähteiden.

Kaikki oleellinen tieto löytyy verkkosivuiltamme.

Valonlähteiden vaihto

Köytä aina valonlähteitä vaihtaessasi suojakäsineitä, ettei valaisimen heijastinpintoihin tule sormenjälkiä. Valonlähteen vaihtamisen tulee tapahtua valaisimien ollessa jännitteettömiä. Valonlähteet on vaihdettava vastaaviin, jotta valaisimen ominaisuudet eivät muutu.

Elinkaaren loppuvaiheessa olevat valonlähteet voivat luottaa odotettua enemmän lämpöä. Tämä voi vaurioittaa valaisimen komponentteja. On aina taloudellisesti järkevää suorittaa valonlähteiden ryhmävaihto. Tarkista valonlähteen käyttöikä verkkosivuiltamme tai valonlähteen toimittajalta. Tämän jälkeen suunnittele ryhmävaihtoväli valonlähteille. On todennäköistä, että osa valonlähreistä lopettaa toimintansa ennen odotettavissa olevaa käyttöikää ja ne on vaihdettava jo ennen suunniteltua ryhmävaihtoa.

Teholähteen/ liitäntälaitteen vaihto

Liitäntälaitteen / ohjaimen elinikä riippuu voimakkaasti lämpötilasta ja syöttöjännitteen laadusta. Arvioitu vikaantumismäärä on 0,2% jokaista 1000 käyttötuntia kohden valaisimen ympäristön lämpötilan ollessa korkein sallittu. Kuitenkin 10% vikaantuminen on vielä normaalin rajoissa. Jännitepiikit, kuten myös epäpuhdas syöttöjännite lyhentävät elinikää merkittävästi.

Elektronisen liitäntälaitteen / ohjaimen saa vaihtaa ainoastaan valtuutettu asentaja ja valaisin on oltava irrotettuna sähköverkosta vaihtotyön ajan. LED-valaisimien osalta on muodostettava EPA-value (Electrostatic Protected Area) ennen kuin ohjaimen saa vaihtaa. Tämä johtuu siitä, että LED-valonlähteet ovat erittäin herkkiä staattisen sähkön purkauksille (ESD). Loistelamppuvalaisimien kohdalla ennen liitäntälaitteen vaihtoa on suositeltavaa kokeilla vaihtaa valonlähteet ja käyttää valaisin jännitteettömänä, jotta mahdollinen valonlähdevika voidaan poissulkea ennen liitäntälaitteen vaihtoa.
