KÄYTTÖOHJE CS-Z25UFEAW-1 PANASONIC
Lue nämä käyttöohjeet huolellisesti ennen yksikön käyttämistä ja säilytä ne tulevaisuutta varten.
Sisällytetyt asennusohjeet tulee pitää ja lukea asentajan toimesta ennen asennusta.
Kaukosäädin on pakattu sisätilayksikköön ja poistetaan asentajan toimesta ennen asennusta.
Käyttöohjeet
90-111
Ilmastointilaite
Huomaamatonta seinäasennusta varten suunniteltu konsoli tarjoaa kätevän käyttötavan tehokkuudesta tinkimättä.
Pikaopas
Paristojen asetus
① CLOCK Paina -painiketta ja aseta aika
- Paina CLOCK ja pidä painettuna n. 5 sekuntia näyttääksesi ajan 12-tunnin läpi (am/pm) tai 24 h ilmaisulla.
② Vahvista SET.
Kiitos, että valitsit Panasonic ilmastointilaitteen.
Sisällysluettelo
Turvallisuuteen liittyviä
Varotoimia 70-81
Käyttö 82-83
Lisätietoja 84
Puhdistusohjeet 85
Vianetsintä 86-88
Tiedot 89
Varusteet
• Kaukosäädin • AAA- tai R03-paristo × 2 • Kaukosäätimen pidike • Kaukosäätimen pidikkeen ruuvi × 2
Tämän käyttöohjeen kuvilla on vain selittävä tehtävä, ja ne voivat poiketa itse yksiköstä. Muutoksia voidaan tehdä ilman ilmoitusta tulevasta parannuksesta.

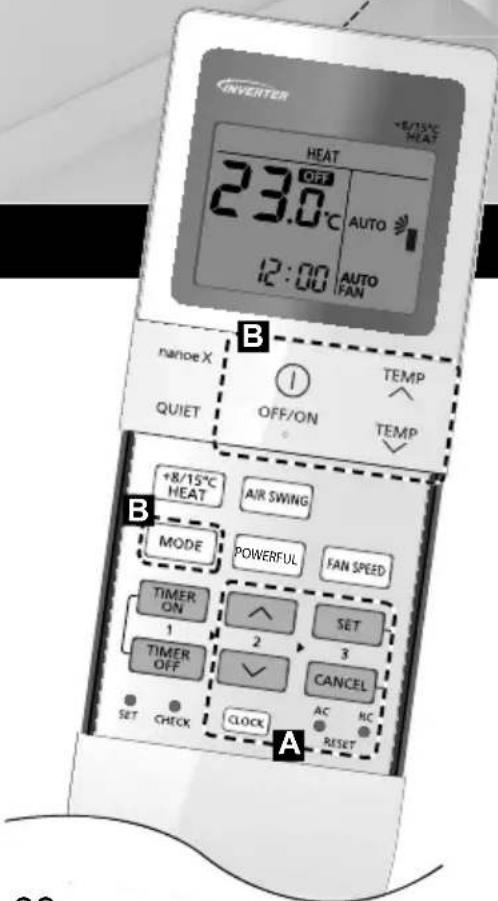

B Perustoiminta
① Valitse haluamasi
tila painamalla
-painiketta.
② Voit käynnistää/
SAMMUTTAA LAITTEEN
painamalla
-painiketta.
• Tarkista, että
OFF -ilmaisin on näytössä, kun käynnistät laitetta.
③ Valitse haluamasi lämpötila
Lämpötila-alue:
16,0 °C \~ 30,0 °C / 60 °F \~ 86 °F.
• Vaihda lämpötila-asteikoksi °C tai °F painamalla -painiketta n. 10 sekunnin ajan.
Turvallisuuteen liittyviä varotoimia
Voit välttää loukkaantumisia ja omaisuusvahinkoja noudattamalla seuraavia ohjeita:
Ohjeiden huomiotta jättäminen ja yksikön virheellinen käyttö voi johtaa vikoihin ja vaurioihin, joiden vakavuus luokitellaan alla olevalla tavalla: Laitetta ei tule asentaa siten, että kuka tahansa voi käsitellä sitä.
VAARA
Tämä merkki
varoittaa kuoleman
ja vakavien
loukkaantumisten
vaarasta.
VAROITUS
Tämä merkki
varoittaa
loukkaantumisen
ja aineellisen
vahingon vaarasta.
Ohjeet, joita tulee noudattaa, luokitellaan seuraavien symbolien avulla:
Tämä symboli merkitsee KIELLETTYÄ toimintaa.
Nämä symbolit kuvaavat PAKOLLISIA toimia.
Huomautus
Älä sijoita sisäyksiköiden eteen tai lähelle mitään, mikä voisi estää ilmavirran tasaisen jakaantumisen.
VAARA
Sisäyksikkö ja ulkoyksikkö
Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on vähentynyt fyysinen, aistillinen tai henkinen kapasiteetti tai ei kokemusta tai tietoja, mikäli näille on annettu ohjausta ja valvontaa koskien laitteen turvallista käyttöä ja ymmärtävät käyttöön liittyvät vaaratekijät.
Lapset eivät saa leikkiä laitteen läheisyydessä. Puhdistusta ja käyttäjän suorittamaa huoltoa ei pidä tehdä lasten toimesta valvomattomasti.
Ota yhteyttä valtuutettuun jälleenmyyjään tai ammattilaiseen, jos laitteen sisäosia tarvitsee puhdistaa tai laite täytyy korjata, asentaa, poistaa tai asentaa uudelleen. Väärin suoritettu asennus ja käyttö voi johtaa vuotoihin, sähköiskuihin tai tulipaloon.
Varmista valtuutetulta jälleenmyyjältä tai ammattilaiselta, sopiiko jokin tietty jäähdytysainetyyppi laitteeseen. Jonkin muun kuin erikseen määritetyn jäähdytysainetyypin käyttö voi johtaa laitteen vahingoittumiseen, vuotoihin, loukkaantumiseen jne.
Älä käytä muita kuin valmistajan suosittelemia menetelmiä sulatusprosessin kiihdyttämiseksi tai puhdistuksessa.
Mikä tahansa soveltumaton menetelmä tai soveltumattomien materiaalien käyttö voi aiheuttaa tuotteen vaurion, puhkeamisen ja vakavan loukkaantumisen.
Ilman tuloaukko
Ilman poisto
Ulkoyksikkö
Älä asenna laitetta räjähdys- tai paloalttiiseen ympäristöön. Muuten seurauksena voi olla tulipalo.
Älä työnnä ilmastointilaitteen sisä- tai ulkoyksikköön sormia tai esineitä, sillä pyörivät osat voivat aiheuttaa loukkaantumisen.
Älä kosketa ulkoyksikköä ukkosella, sillä seurauksena voi olla sähköisku.
Älä oleskele pitkäaikaisesti kylmässä ilmassa, jotta ruumiinlämpösi ei laske liikaa.
Älä istu tai astu laitteen päälle, koska voit vahingossa pudota.
Kaukosäädin
Pidä kaukosäädin poissa lasten ulottuvilta, jotta he eivät vahingossa nielaisisi sen paristoja.
Virransyöttö
Älä käytä muokattua johtoa, jatkettua johtoa, jatkojohtoa tai määrittämätöntä johtoa ylikuumenemisen ja tulipalon välttämiseksi.
Ylikuumenemisen, tulipalojen ja sähköiskujen ehkäiseminen:
- Älä jaa samaa pistorasiaa muiden laitteiden kanssa.
- Älä käytä laitetta märin käsin.
- Älä taivuta virtajohtoa liikaa.
- Älä käynnistä tai pysäytä laitetta kytkemällä tai irrottamalla virtapistoke.
Jos virtajohto on vahingoittunut, sen voi vaihtaa vain laitteen valmistaja, huoltohenkilö tai vastaavan pätevyyden omaava henkilö vaaran välttämiseksi.
On erittäin suositeltavaa asentaa laite maavuodon suojakytkimeen (ELCB) tai jäännösvirtalaitteeseen (RCD) sähköiskun tai tulipalon välttämiseksi.
Ylikuumenemisen, tulipalojen ja sähköiskujen ehkäiseminen:
- Työnnä virtapistoke kunnolla paikalleen.
- Pyyhi virtapistokkeeseen kerääntyvä pöly säännöllisesti kuivalla liinalla.
Lopeta tuotteen käyttö, jos havaitset epänormaalia toimintaa tai virheitä, ja irrota pistoke tai kytke virtakytkin ja vikavirtakytkin pois päältä.
(Savun/tulipalon/sähköiskun vaara)
Esimerkkejä epänormaalista toiminnasta/virheistä
• Vikavirtakytkin laukeaa toistuvasti. • Palaneen haju havaitaan. • Laitteessa havaitaan epätavallinen ääni tai tärinä. • Sisäyksiköstä vuotaa vettä. • Virtajohto tai pistoke on epätavallisen kuuma. • Tuulettimen nopeutta ei voi säätää. • Laite lakkaa toimimasta heti, vaikka se kytketään päälle käyttöä varten. • Tuuletin ei pysähdy, vaikka käyttö pysäytetään. Ota viivytyksettä yhteyttä paikalliseen jälleenmyyjään huoltoa/korjausta varten.
Tämä laite on maadoitettava sähköiskun tai tulipalon välttämiseksi.
Ehkäise sähköiskuja katkaisemalla virta laitteesta ja ota virtajohto seinästä seuraavissa tapauksissa:
- Ennen puhdistusta tai huoltoa,
- Kun laite on pitkään pois käytöstä.
- Voimakkaan ukkosen ja salamoinnin yhteydessä.
VAROITUS
Sisäyksikkö ja ulkoyksikkö
Älä pese sisälaitetta vedellä, bensiinillä, tinnerillä tai hankausjauheella, jotta laite ei vahingoittuisi tai ruostuisi.
Älä käytä tarkkuuslaitteiden, ruuan, eläinten, kasvien, taiteen tai muiden esineiden säilömiseen. Laatu saattaa heikentyä tms.
Älä käytä mitään syttyviä laitteita ilmanpoistoaukon edessä tulen leviämisen välttämiseksi.
Älä altista kasveja tai lemmikkejä suoralle ilmavirralle, sillä se voi aiheuttaa vahinkoa.
Älä koske terävään alumiiniseen jäähdytysripaan, sillä terävät osat voivat aiheuttaa loukkaantumisen.
Älä kytke sisäyksikköä päälle lattiaa vahatessa. Tuuleta huone huolellisesti vahaamisen jälkeen ennen laitteen käyttöä.
Älä asenna laitetta öljyisiin tai savuisiin ympäristöihin, jotta laite ei vahingoitu.
Henkilövahinkojen välttämiseksi älä pura laitetta puhdistuksen yhteydessä.
Henkilövahinkojen välttämiseksi käytä tukevaa alustaa puhdistaessasi laitetta.
Älä aseta maljakoita tai vesisäiliöitä laitteen päälle. Vettä voi joutua laitteeseen ja heikentää eristystä. Tämä saattaa aiheuttaa sähköiskun.
Älä avaa ikkunaa tai ovea pitkäksi aikaa käytön aikana sähkövirran tuhlaamisen ja epämukavien lämpötilanmuutosten välttämiseksi.
Estä vesivuodot varmistamalla, että poistoletku
- on kiinnitetty oikein,
- sijoitettu muualle kuin kouruun tai säiliöön sekä
- ei ole veden peitossa.
Pitkäaikaisen käytön jälkeen tai tulenarkojen laitteiden käytön yhteydessä huone tulee tuulettaa säännöllisesti.
Kun laitetta on käytetty pitkään, tarkasta asennusteline heikentymisen varalta, jotta laite ei putoaisi.
Kaukosäädin
Älä käytä ladattavia (Ni-Cd) paristoja. Kaukosäädin voi vahingoittua.
Kauko-ohjaimen vioittumisen ehkäiseminen:
- Poista paristot, jos yksikköä ei käytetä pitkään aikaan.
- Uusien paristojen tulee olla samantyyppiset, ja ne tulee asettaa napamerkintöjen mukaisesti.
Virransyöttö
Älä irrota pistoketta johdosta vetämällä sähköiskujen välttämiseksi.
VAARA
Tässä laitteessa on R32-kylmäainetta (lievästi tulenarkaa).
Jos kylmäainetta vuotaa ja lähellä on ulkoinen sytytyslähde, syttyminen on mahdollista.
Sisäyksikkö ja ulkoyksikkö
Laite on asennettava ja/tai sitä on käytettävä tilassa, jonka pinta-ala on suurempi kuin minimalue (m²), ja se on pidettävä loitolla sytytyslähteistä, kuten kuumuudesta/kipinöistä/avotulesta tai vaarallisista alueista, kuten kaasulaitteista, kaasuruoanlaitosta, verkon kaasunsyöttöjärjestelmistä tai sähköisistä ruoanlaittovälineistä jne. (Katso minimalue (m²) asennusohjeiden taulukosta A)
Huomaa, että kylmäaineella ei välttämättä ole havaittavaa hajua. On erittäin suositeltavaa käyttää soveltuvia tulenarkojen kaasujen tunnistimia ja varmistaa, että ne ovat käyttökunnossa ja todella havaitsevat vuodot.
Pidä kaikki tuuletusaukot vapaina esteistä.
Älä puhkaise äläkä polta laitetta, sillä se on paineistettu. Älä altista laitetta kuumuudelle, liekeille, kipinöille tai muille syttymislähteille. Muutoin seurauksena voi olla räjähdys, joka aiheuttaa loukkaantumisen tai kuoleman.
Varotoimenpiteet R32-kylmäaineen käytössä
Asennustyön perusperiaatteet ovat samat kuin tavallista kylmäainetta (R410A, R22) käyttävillä malleilla.
Koska käyttöpaine on suurempi kuin R22-kylmäainetta käyttävissä malleissa, osa käytettävistä putkista ja asennus- ja huoltotyökaluista on erityisiä. Erityisesti vaihdettaessa R22-kylmäainemallin tilalle uusi R32-kylmäainemalli, tavallisten putkien ja kierreliitoksen tilalle on aina vaihdettava R32- ja R410A-putket ja kierreliitokset ulkoyksikön puolelle. R32- ja R410A-kylmäainetta käytettäessä voidaan käyttää samaa ulkoyksikön kierreliitosta ja putkea.
Erilaisten jäähdytysaineiden sekoitus järjestelmän sisällä on kielletty. Kylmäainetta R32 ja R410A käyttävissä malleissa on eri täyttöliitännän halkaisija väärän R22-kylmäainetäytön estämiseksi ja turvallisuussyistä. Tarkista siksi etukäteen. [R32- ja R410A-kylmäaineen täyttöliitännän kierteen halkaisija on 1/2 tuumaa.]
On aina varmistettava, että ulkoiset tekijät (öljy, vesi, jne.) eivät pääse putkistoon. Myös putkistoa varastoitaessa sulje aukko turvallisesti kiristämällä, teippaamalla tms. (R32:n käsittely on samanlaista kuin R410A:n.)
• Käyttö, huolto, korjaus ja jäähdytysaineen keräys tulee toteuttaa koulutetun ja sertifioidun henkilöstön toimesta käytettäessä syttyviä jäähdytysnesteitä valmistajan suositusten mukaisesti. Kaikkien henkilöstön jäsenten, jotka suorittavat huoltoja tai järjestelmän tai laitteiston liitännäisten osien huoltoa, tulee olla koulutettuja ja sertifioituja.
- Kaikki jäähdytyspiirin osat (haihduttimet, ilmajäähdytys, AHU, lauhduttimet tai nesteen vastaanottimet) tai putkitus ei saa olla lämmönlähteiden, avoimien liekkien, toimivan kaasulaitteen tai sähkölämmittimen lähellä.
- Käyttäjän/omistajan tai näiden valtuutettujen edustajien tulee säännöllisesti tarkistaa hälytykset, mekaaninen tuuletus ja havaitsimet, ainakin kerran vuodessa, kansallisten vaatimusten mukaisesti mikäli näitä on, jotta varmistetaan oikea toimivuus.
- Lokikirja on täydennettävä. Näiden tarkistusten tulokset tallennetaan lokikirjaan.
- Jos ilmastointi on miehitetyissä tiloissa, ne tulee tarkistaa esteettömyyden vahvistamiseksi.
- Ennen kuin uusi jäähdytysjärjestelmä otetaan käyttöön, järjestelmän käyttöönotosta vastaavan henkilön tulee varmistaa, että koulutettu ja sertifioitu käyttöhenkilöstö ohjeistetaan käyttöohjekirjan pohjalta koskien jäähdytysjärjestelmän rakentamista, valvontaa, käyttöä ja huoltoa, sekä myös valvottavia turvatoimenpiteitä ja käytetyn jäähdytysaineen ominaisuuksia ja käsittelyä.
- Yleiset koulutetun ja sertifioidun henkilöstön vaatimukset ovat ilmaistuina alla olevassa:
a) Lainsäädännölliset tiedot, säädökset ja standardit, jotka liittyvät syttyviin jäähdytysaineisiin; ja
b) Yksityiskohtaiset tiedot ja taidot liittyen syttyvien jäähdytysaineiden käsittelyyn, henkilökohtaiseen suojavarustukseen, jäähdytysnesteen vuotamisen estämiseen, sylinterien käsittelyyn, lataukseen, vuotojen havaitsemiseen, keräykseen ja hävittämiseen; ja,
c) Kyky ymmärtää vaatimusten käytäntöön soveltamista kansallisessa lainsäädännössä, säädöksissä ja standardeissa; ja d) Jatkuvasti käydä läpi säännöllisiä ja lisäkoulutuksia tämän asiantuntemuksen ylläpitämiseksi.
1. Asennus (tila)
- Tuotetta, jossa on syttyviä jäähdytysaineita, ei asenneta tuulettamattomaan tilaan, jos kyseinen tila on pienempi kuin Amin (m²).
- Kenttävarauksen osalta, vaikutus jäähdytysnesteen varaukseen, joka on aiheutunut eri putkipituuksien johdosta, tulee kvantifioida, mitata ja merkitä.
- Varmista, että putkiston kokoonpano pidetään mahdollisimman pienenä. Vältä lommoontuneen putken käyttöä äläkä päästä putkea taipumaan terävästi.
- Varmista, että putkisto suojataan fyysisiltä vaurioilta.
- Noudata kansallisia kaasusäädöksiä, kunnallisia sääntöjä sekä lainsäädäntöä. Ilmoita asianmukaisille viranomaisille etukäteen kaikkien soveltuvien säädösten mukaisesti.
- Varmista, että mekaanisiin liitäntöihin pääsee käsiksi huoltoa varten.
- Jos mekaanista ilmanvaihtoa tarvitaan, ilmanvaihtoaukot on pidettävä vapaina.
- Kun tuote hävitetään, noudata kohdan 12 varotoimenpiteitä ja paikallisia säädöksiä. Ota aina yhteys paikallisiin viranomaisiin ja varmista oikea käsittely.
2. Huolto
2-1. Huoltohenkilöstö
- Järjestelmää tarkastetaan, valvotaan säännöllisesti ja huolletaan sertifioidun huoltohenkilöstön toimesta, joka on otettu käyttöön henkilön tai osapuolen toimesta, joka on vastuussa.
- Varmista, että varsinainen jäähdytysnesteen varauksen koko noudattaa huonekokoa, johon jäähdytysnesteen sisältävät osat ovat asennettuna.
- Varmista, että jäähdytysnesteen varaus ei vuoda.
- Kaikilla valtuutetuilla henkilöillä, jotka osallistuvat kylmäainepiirin kanssa työskentelyyn tai sen käsittelyyn, on oltava voimassa oleva hyväksyttävä todistus alan valtuutetulta arviointiviranomaiselta, joka myöntää henkilölle pätevyyden kylmäaineiden turvalliseen käsittelyyn alan tunnustamien arviointimääritysten mukaisesti.
- Huolto on suoritettava laitteistovalmistajan suosittelemalla tavalla. Huolto ja ylläpito, joihin tarvitaan muun pätevän henkilöstön apua, on suoritettava tulenarkoja kylmäaineita käyttävän henkilön valvonnassa.
- Huolto on suoritettava vain valmistajan suosittelemalla tavalla.
2-2. Työ
- Ennen kuin tulenarkoja kylmäaineita sisältäville järjestelmille tehdään mitään toimenpiteitä, turvallisuustarkastukset on suoritettava sen varmistamiseksi, että syttymisen vaara on mahdollisimman vähäinen. Jäähdytysjärjestelmän korjausten yhteydessä on noudatettava kohtien 2-2 - 2-8 varotoimenpiteitä ennen työhön ryhtymistä.
- Työt on suoritettava ohjattuna toimenpiteenä, jotta voidaan varmistaa, ettei tulenarkaa kaasua tai höyryä ole tilassa, kun työtä tehdään.
- Kaikille huoltohenkilöille ja muille paikallisella alueella työskenteleville on annettava ohjeet ja kerrottava suoritettavan työn luonteesta.
- Vältä työskentelyä ahtaissa tiloissa. Varmista aina etäisyyden pitäminen lähteestä, ainakin 2 metrin turvaetäisyys, tai järjestä vapaa alue ainakin 2 metrin säteelle.
- Käytä asianmukaisia suojavarusteita, mukaan lukien hengityssuojaimet, olosuhteiden edellyttämällä tavalla.
- Varmista, että alueen olosuhteet on tehty turvallisiksi rajoittamalla tulenaran materiaalin käyttöä. Pidä kaikki sytytyslähteet ja kuumat metallipinnat loitolla.
2-3. Tilan tarkistus kylmäaineen varalta
- Alue on tarkistettava asianmukaisella kylmäainetunnistimella ennen työtä ja sen aikana sen varmistamiseksi, että asentaja on tietoinen mahdollisesti tulenarasta ilmakehästä.
- Varmista, että käytetty vuodonilmaisinlaitteisto soveltuu käytettäväksi tulenarkojen kylmäaineiden kanssa eli se on kipinöimätön, tiivistetty asianmukaisesti tai se on luontaisesti turvallinen.
- Jos vuotoa tai läikkymistä tapahtuu, huolehdi heti ilmanvaihdosta ja pysy tuulen yläpuolella ja loitolla roiskeista tai vuodoista.
- Jos vuotoa tai läikkymistä tapahtuu, ilmoita vuodosta tai roiskeesta tuulen alapuolella sijaitseville, eristä välitön vaara-alue ja pidä valtuuttamattomat henkilöt poissa.
2-4. Palonsammuttimen paikallaolon tarkistus
- Jos kylmälaitteille tai niihin liittyville osille on suoritettava tulitöitä, asianmukaiset palonsammutuslaitteet on varattava valmiiksi.
- Pidä sammutusjauhetta tai CO2-palonsammutinta täyttöalueen lähellä.
2-5. Ei sytytyslähteitä
- Kun tehdään jäähdytysjärjestelmään liittyviä töitä, joihin sisältyy sellaisen putkiston paljastaminen, joka sisältää tai jossa on ollut tulenarkaa kylmäainetta, mitään sytytyslähteitä ei saa käyttää tavalla, joka voi johtaa tulipalon tai räjähdyksen vaaraan. Tupakointi on kielletty tällaista työtä suoritettaessa.
- Kaikki mahdolliset sytytyslähteet, mukaan lukien savukkeet, on pidettävä riittävän loitolla asennus-, korjaus-, poisto- ja hävityspaikasta, jossa tulenarkaa kylmäainetta saattaa joutua ympäröivään tilaan.
- Ennen kuin työhön ryhdytään, laitteistoa ympäröivä alue on tutkittava ja varmistettava, että tulipalon tai syttymisen vaaraa ei ole.
- "Tupakointi kielletty" -kyltit on asennettava.
2-6. Ilmastoitu alue
- Varmista, että alue on avoin tai riittävästi ilmastoitu, ennen kuin avaat järjestelmän tai teet tulitöitä.
- Riittävästä ilmanvaihdosta on huolehdittava työn suorittamisen ajan.
- Ilmanvaihdon on hävitettävä turvallisesti kaikki haihtunut kylmäaine ja mieluiten poistettava se ulkoisesti ilmakehään.
2-7. Jäähdytyslaitteistolle tehtävät tarkistukset
- Kun sähkökomponentteja vaihdetaan, niiden on sovittava käyttötarkoitukseen ja niiden määritysten on oltava oikeat.
- Valmistajan ylläpito- ja huolto-ohjeita on aina noudatettava.
- Käänny valmistajan teknisen osaston puoleen, jos olet epävarma.
- Seuraavat tarkastukset on tehtävä kokoonpanoille, joissa on tulenarkoja kylmäaineita.
- Täyttömäärä on sen huoneen koon mukainen, johon kylmäainetta sisältävät osat asennetaan.
- Ilmanvaihtokoneisto ja lähdöt toimivat oikein eivätkä ole tukkeutuneet.
- Jos käytetään epäsuoraa kylmäainepiiriä, on tarkistettava, onko toisiopiiirissä kylmäainetta.
- Laitteen merkinnät ovat näkyvissä ja selkeästi luettavissa. Epäselvät merkinnät ja kyltit on korjattava.
- Kylmäaineputki tai komponentit asennetaan paikkaan, jossa ne eivät todennäköisesti altistu millekään aineelle, joka voi syövyttää kylmäainetta sisältäviä komponentteja, paitsi jos komponenttien materiaali kestää luontaisesti korroosiota tai jos ne on kunnolla suojattu korroosiolta.
2-8. Sähkölaitteille tehtävät tarkistukset
- Sähkökomponenttien korjaukseen ja huoltoon on sisällyttävä alkuturvallisuustarkastukset ja komponenttien tarkastusmenettelyt.
- Alkuturvallisuustarkastuksiin kuuluvat seuraavat seikat niihin rajoittumatta:
- Kondensaattorit ovat purkautuneet: se on tehtävä turvallisesti, jotta voidaan välttää kipinöiden vaara.
- Tarkista, että jännitteiset sähkökomponentit ja johdot eivät ole altistuneina järjestelmän täytön, palautuksen tai tyhjennyksen aikana.
- Tarkista maadoitusliitännän jatkuvuus.
- Valmistajan ylläpito- ja huolto-ohjeita on aina noudatettava.
- Käänny valmistajan teknisen osaston puoleen, jos olet epävarma.
- Jos vika voi vaarantaa turvallisuuden, sähkönsyöttöä ei saa kytkeä piiriin, ennen kuin vika on asianmukaisesti hoidettu.
- Ellei vikaa voida korjata välittömästi mutta se on toiminnan jatkamisen edellytys, on käytettävä riittävää tilapäistä ratkaisua.
- Laitteiston omistajalle on ilmoitettava tai raportoitava, jotta kaikki osapuolet ovat tietoisia tilanteesta.
3. Tiivistettyjen komponenttien korjaukset
- Korjattaessa tiivistettyjä komponentteja kaikki sähkönsyötöt on irrotettava käsiteltävästä laitteistosta, ennen kuin tiivistettyjä kansia jne. irrotetaan.
- Laitteistoon tarvitaan ehdottomasti sähkönsyöttö huollon ajaksi. Sitten pysyvästi toimiva vuodontunnistin on sijoitettava kriittisimpään pisteeseen varoittamaan mahdollisesti vaarallisesta tilanteesta.
- Erityistä huomiota on kiinnitettävä seuraaviin seikkoihin sen varmistamiseksi, että työskenneltäessä sähkökomponenteilla koteloa ei muuteta tavalla, joka vaikuttaisi suojauksen tasoon. Tähän sisältyvät kaapelien vauriot, liiallinen liitäntöjen määrä, liitännät, joita ei ole tehty alkuperäisten määritysten mukaisesti, vaurioituneet tiivisteet, virheellinen tiivistysholkkien asennus jne.
- Varmista, että laite on asennettu turvallisesti.
- Varmista, että tiivisteet tai tiivistysmateriaalit eivät ole heikentyneet niin, etteivät ne enää estä tulenaran ilman sisäänpääsyä.
- Vaihto-osien on oltava valmistajan määritysten mukaisia. HUOMAUTUS: Silikonitiivisteen käyttö voi estää tietyntyypisten vuodonilmaisinten tehokkuuden. Luontaisesti turvallisia komponentteja ei tarvitse eristää ennen kuin niille voidaan tehdä toimenpiteitä.
4. Luontaisesti turvallisten komponenttien korjaus
- Älä kohdista pysyvästi induktiivisia kuormia tai kapasitanssikuormia piiriin varmistamatta, että käytetyn laitteen sallittu jännite ja virta eivät ylity.
- Luontaisesti turvalliset komponentit ovat ainoat tyypit, joilla voidaan tehdä töitä jännitteisinä tulenarassa ilmakehässä.
- Testilaitteen luokituksen on oltava oikea. • Vaihda osat vain valmistajan määrittämiin osiin. Jos käytetään muita kuin valmistajan määrittämiä osia, seurauksena voi olla kylmäaineen syttyminen ilmakehässä vuodosta.
5. Johdotus
- Tarkista, että johtoihin ei kohdistu kulumista, korroosiota, liiallista painetta, tärinää, teräviä reunoja tai muita haitallisia ympäristövaikutuksia.
- Tarkistuksessa on otettava huomioon ikääntymisen tai jatkuvan tärinän vaikutus kompressoreista, puhaltimista tai muista lähteistä.
6. Tulenarkojen kylmäaineiden tunnistus
- Missään olosuhteissa mahdollisia sytytyslähteitä ei saa käyttää kylmäainevuotojen hakemiseen tai tunnistukseen.
- Vuotolamppua (tai muuta avotulta käyttävää ilmaisinta) ei saa käyttää.
7. Vuodonetsintämenetelmät
Seuraavat vuotojen havaitsemisen menetelmät ovat hyväksyttyjä kaikkia jäähdytysjärjestelmiä varten.
- Mitään vuotoja ei havaita käyttäessä havaitsemisvälineitä, joiden kyvykkyys on 10-6 Pa·m 3 /s tai parempi, esim. helium-havaitsinta.
- Sähköisiä vuodon ilmaisimia saatetaan käyttää havaitsemaan syttyviä jäähdytysnesteitä, mutta herkkyys ei ehkä ole riittävä tai saattaa tarvita uudelleen kalibrointia. (Ilmaisinlaitteet on kalibroitava alueella, joka ei sisällä kylmäaineita.) • Varmista, että ilmaisin ei ole mahdollinen sytytyslähde ja että se soveltuu käytetylle kylmäaineelle.
- Vuodonilmaisinlaitteisto on asennettava kylmäaineen LFL-rajalle, kalibroitava käytetylle kylmäaineelle ja asianmukainen kaasupitoisuus (enintään 25 %) on vahvistettava.
- Vuodonilmaisinnesteet soveltuvat käytettäviksi useimpien kylmäaineiden kanssa, mutta klooria sisältävien kylmäaineiden käyttöä on vältettävä, sillä kloori voi reagoida kylmäaineen kanssa ja syövyttää kupariputket.
- Jos vuotoa epäillään, avotuli on poistettava/sammutettava.
- Jos havaitaan kylmäainevuoto, joka edellyttää juottamista, kaikki kylmäaine on kerättävä talteen järjestelmästä tai eristettävä (katkaisuventtiileillä) osana järjestelmää etäällä vuodosta. Järjestelmä on sitten huuhdeltava hapettomalla typellä (OFN) sekä ennen juotosprosessia että sen aikana.
OFN = hapeton typpi, liikkumaton kaasu.
8. Poisto ja tyhjennys
- Kun avaat kylmäainejärjestelmän korjausten tekemistä varten tai mihin tahansa muuhun tarkoitukseen, on noudatettava tavanomaisia menettelyjä. Tulenarkuuden vuoksi on kuitenkin tärkeää noudattaa parhaita käytäntöjä. Seuraavia ohjeita on noudatettava: poista kylmäaine, huuhtele piiri inertillä kaasulla, tyhjennä, huuhtele taas inertillä kaasulla, avaa piiri leikkaamalla tai juottamalla.
- Kylmäainekuorma on kerättävä oikeisiin talteenottosylintereihin.
- Järjestelmä on huuhdeltava hapettomalla typellä, jotta yksikkö on turvallinen.
- Tämä prosessi on ehkä toistettava useita kertoja.
- Tähän työhön ei saa käyttää paineilmaa eikä happea.
- Huuhtelussa on rikottava järjestelmän alipaine hapettomalla typellä (OFN) ja jatkettava täyttöä, kunnes toimintapaine saavutetaan, sitten ilmattava ilmakehään ja lopulta taas luotava alipaine.
- Tämä prosessi on toistettava, kunnes järjestelmässä ei ole kylmäainetta.
- Kun lopullista OFN-täyttöä käytetään, järjestelmä on ilmattava ilmakehän paineeseen, jotta toiminta onnistuu.
- Tämä toimenpide on ehdottoman tärkeä, jos putkistolle on määrä tehdä juottotoimia.
- Varmista, että tyhjiöpumpun lähdön lähellä ei ole sytytyslähteitä ja että ilmanvaihdosta on huolehdittu.
9. Täyttötoimenpiteet
Tavallisten täyttötoimenpiteiden lisäksi on noudatettava seuraavia vaatimuksia.
Varmista, että eri kylmäaineet eivät pääse sekoittumaan, kun käytät täyttövälineitä.
Letkujen tai putkien on oltava mahdollisimman lyhyitä, jotta niiden sisältämä kylmäainemäärä voidaan pitää mahdollisimman pienenä.
Sylinterit on pidettävä pystyasennossa.
- Varmista, että jäähdytysjärjestelmä on maadoitettu, ennen kuin lisäät järjestelmään kylmäainetta.
- Merkitse järjestelmä, kun täyttö on suoritettu (ellei niin ole jo tehty).
- Varo erityisen tarkasti jäähdytysjärjestelmän ylitäyttöä.
- Ennen kuin täytät järjestelmän, se on painetestattava hapettomalla typellä (katso kohta 7).
- Järjestelmälle on tehtävä vuototesti täytön jälkeen ja ennen käyttöönottoa.
- Seurantavuototesti on tehtävä ennen kohteesta poistumista. • Staattinen sähkö voi kerääntyä ja aiheuttaa vaaratilanteen kylmäaineen täytön ja tyhjennyksen aikana. Tulipalon tai räjähdyksen välttämiseksi pura kuljetuksen aikana kertynyt staattinen sähkö liittämällä säiliöt ja laitteet maadoitukseen ennen täyttöä/tyhjennystä.
10. Käytöstäpoisto
- Ennen tämän toimenpiteen suorittamista teknikon on tunnettava kokonaisuudessaan laitteisto ja kaikki sen tiedot.
- Suositellun hyvän käytännön mukaisesti kaikki kylmäaineet kerätään turvallisesti talteen.
- Ennen tehtävän suorittamista on otettava öljy- ja kylmäainenäyte, jos analyysi on tehtävä ennen talteenotetun kylmäaineen uudelleenkäyttöä.
- Sähkövirtaa on oltava saatavilla ennen tehtävän aloittamista.
a) Tutustu laitteeseen ja sen toimintaan. b) Eristä järjestelmä sähköisesti. c) Ennen toimenpiteen yrittämistä huolehdi seuraavista:
- mekaanisia käsittelyaitteita on saatavilla tarvittaessa kylmäainesylinterien käsittelyyn;
- kaikki henkilönsuojaimet ovat saatavilla ja niitä käytetään oikein;
- talteenottoprosessia valvoo joka hetki pätevä henkilö;
- talteenottolaitteet ja sylinterit ovat soveltuvien standardien mukaisia.
d) Pumppaa kylmäainejärjestelmä tyhjäksi, jos mahdollista. e) Ellei alipainetta voida saavuttaa, tee jakoputki niin, että kylmäaine voidaan poistaa järjestelmän eri osista. f) Varmista, että sylinteri sijaitsee vaakasuorassa, ennen kuin talteenotto alkaa. g) Käynnistä talteenottokone ja käytä sitä valmistajan ohjeiden mukaisesti. h) Älä täytä sylintereitä liian täyteen. (Nestemäärä ei saa olla yli 80 % tilavuudesta.)
i) Älä ylitä sylinterin enimmäiskäyttöpainetta edes tilapäisesti.
j) Kun sylinterit on täytetty oikein ja prosessi suoritettu loppuun, varmista, että sylinterit ja laitteisto poistetaan kohteesta nopeasti ja että kaikki laitteiston eristysventtiilit on suljettu.
k) Kerättyä kylmäainetta ei saa lisätä toiseen jäähdytysjärjestelmään, ellei sitä ole puhdistettu ja tarkistettu.
- Staattinen sähkö voi kerääntyä ja aiheuttaa vaaratilanteen kylmäaineen täytön ja tyhjennyksen aikana. Tulipalon tai räjähdyksen välttämiseksi pura kuljetuksen aikana kertynyt staattinen sähkö liittämällä säiliöt ja laitteet maadoitukseen ennen täyttöä/tyhjennystä.
11. Merkitseminen
- Laitteistoon on laitettava merkintä, josta käy ilmi, että laitteisto on poistettu käytöstä ja sen kylmäaine on tyhjennetty.
- Merkintä on päivättävä ja allekirjoitettava.
- Varmista, että laitteistossa on merkinnät, joissa kerrotaan, että laite sisältää tulenarkaa kylmäainetta.
12. Talteenotto
- Kun kylmäainetta poistetaan järjestelmästä joko huoltoa tai käytöstäpoistoa varten, on suositeltua hyvää käytäntöä poistaa kaikki kylmäaineet turvallisesti.
- Kun siirrät kylmäainetta sylintereihin, varmista, että vain asianmukaisen kylmäaineen talteenottosylintereitä käytetään.
- Varmista, että sylinterejä on saatavana riittävä määrä koko järjestelmän sisältämälle kylmäaineelle.
- Kaikki käytetyt sylinterit on tarkoitettu kerätylle kylmäaineelle ja merkitty sen mukaisesti (eli erityiset sylinterit kylmäaineen talteenotolle).
- Sylintereissä on oltava paineenalennusventtiili ja liitetyt katkaisuventtiilit hyvässä toimintakunnossa.
- Talteenottosylinterit tyhjennetään ja mahdollisuuksien mukaan jäähdytetään ennen talteenottoa.
- Talteenottolaitteiston on oltava hyvässä kunnossa, sitä varten on oltava käyttöohjeet ja sen on sovelluttava tulenarkojen kylmäaineiden talteenottoon.
- Lisäksi saatavilla on oltava kalibroidut ja hyväkuntoiset vaa'at.
- Letkuissa on oltava vuodottomat irrotuskytkennät ja niiden on oltava hyvässä kunnossa.
- Ennen kuin käytät talteenottolaitetta, tarkista, että se on hyvässä kunnossa, huollettu asianmukaisesti ja että kaikki siihen liittyvät sähkökomponentit on tiivistetty syttymisen välttämiseksi siinä tapauksessa, että kylmäainetta pääsee vapautumaan. Ota yhteys valmistajaan, jos olet epävarma.
- Talteenotettu kylmäaine on palautettava kylmäaineen toimittajalle oikeassa talteenottosylinterissä, ja asianmukaisesta jätteenkuljetusilmoituksesta on huolehdittava.
- Älä sekoita kylmäaineita talteenottoyksiköissä äläkä etenkään sylintereissä.
- Jos kompressorit tai kompressoriöljyt on poistettava, varmista, että ne on tyhjennetty hyväksyttävälle tasolle sen varmistamiseksi, että voiteluaineeseen ei jää tulenarkaa kylmäainetta.
- Tyhjennysprosessi on suoritettava ennen kompressorien palautusta toimittajille.
- Vain kompressorin rungon sähköistä lämmitystä saa käyttää tämän prosessin tehostamiseen.
- Kun öljy on tyhjennetty järjestelmästä, se on kannettava ulos turvallisesti.
Palauta kaukosäädin oletusasetukseen painamalla painiketta.
Ilmavirran suunnan säätäminen![graph LR A["AIR SWING — Yläsuunta"] --> B["→ AUTO"] B --> C["1 → 1 → 1 → 1 → 1 → 1"] C --> D["1 → 1 → 1 → 1 → 1"]](/content/2026/06/1333545/images/0249aaf07c78536016abf0dd774b681776521e1b84620d3f5dd8a46f31ddcc5b.jpg)
- Jos haluat muuttaa ilmavirran suuntaa vaakatasossa, siirrä pystysiipeä manuaalisesti ennen kuin käynnistät laitteen.
Puhaltimen nopeuden säätäminen![graph LR A["FAN SPEED"] --> B["AUTO FAN"] B --> C["1"] C --> D["2"] D --> E["3"] E --> F["4"] F --> G["5"] G --> H["6"] H --> I["7"] I --> J["8"] J --> K["9"] K --> L["10"]](/content/2026/06/1333545/images/1fa7ff16c05236770c60195952f76eba3fb59e5d134c0ecab4ad87568fb1b4e9.jpg)
- AUTO-asetuksen aikana sisätuulettimen nopeutta säädetään automaattisesti toimintatilan mukaan.
- Käyttääksesi laitetta alhaisella äänellä, valitse alin tuuletinnopeus (■).
Lämpötilan saavuttaminen nopeasti
POWERFUL
- Tämä toiminta jatkuu kunnes se peruutetaan painamalla painiketta POWERFUL uudelleen tai SAMMUTTAMALLA laite tämän toiminnon lopettamiseksi.
Hiljaisesta toiminnasta nauttiminen
QUIET
- Tämä toiminto vähentää ilmavirrasta syntyvää ääntä.
Raikkaasta ilmasta ja puhtaammasta ympäristöstä nauttiminen
nanoe X
- Tämä toiminto tuottaa puhdasta ilmaa, kosteuttaa ihoa ja hiuksia sekä poistaa hajuja huoneesta.
- Toiminto voidaan aktivoida painamalla nanoe™X-painiketta yksikön ollessa päällä tai sammutettuna. Erillisen nanoe™X-toiminnon aikana puhaltimen nopeus perustuu kauko-ohjaimen asetukseen.
- Jos nanoe™X on aktivoitu ennen yksikön sammutusta, nanoe™X-toiminto jatkuu sitten, kun yksikkö kytketään päälle. Tähän sisältyy käynnistysajastin.
Peruslämmön ylläpitäminen
- Pidä sisälämpötila 8/15°C:ssa. Tuuletinnopeus muuttuu automaattisesti nopeaksi.
- Tämä toiminto on ensisijainen valittuun toimintotilaan nähden. Toiminnon voi peruuttaa painamalla MODE.
- Ulkoyksikön sulatus saattaa yllättäen tuoda sisäyksikön kautta sisälle kylmää ilmaa. Ota tällöin lämmitystoiminto käyttöön.
Ajastimen käyttäminen
Kaksi sarjaa käynnistys- ja sammutusajastimia on saatavilla laitteen kytkemiseen päälle ja pois päältä esiasetettuihin aikoihin.
- Voit peruuttaa käynnistys- ja sammutusajastimen painamalla TIMER ON tai TIMER OFF ajastimen tai valitsemista varten ja painamalla sitten CANCEL.
- Jos ajastin peruutetaan manuaalisesti tai sähkökatkoksen vuoksi, voit palauttaa ajastimen painamalla TIMER ON tai TIMER OFF ajastimen tai valitsemista varten ja painamalla sitten SET.
- Lähimmän ajastimen asetus tulee näkyviin ja aktivoituu vuorollaan.
- Ajastimen toiminta perustuu kellonaikaan, joka on määritetty kaukosäätimellä, ja määrittämisen jälkeen se toistuu päivittäin. Kelloasetuksen määrittämisestä on tietoa Pikaoppaassa.
Huomautus
| POWERFUL, QUIET, nanoe XVoidaan aktivoida kaikissa tiloissa ja voidaan peruuttaa painamalla vastaavaa painiketta uudelleen. | POWERFUL, QUIET, +8/15°C HEATEi voida valita samaan aikaan. |
Toimintatila
LÄMPÖ : VIRTA-ilmaisin vilkkuu tämän toiminnon aloitusvaiheessa. Yksikön lämpeneminen vie jonkin aikaa.
- Järjestelmälle, jonka LÄMPÖ on lukittu, mikäli on valittuna muu toimintatila kuin LÄMPÖ, sisätilan yksikkö lakkaa käymästä ja VIRTA-ilmaisin vilkkuu.
- Yksikkö voi katkaista laitteen lämpimän ilman syötön. Toiminnan aikana laitteen merkkivalo palaa.
VIILEÄ : Tuottaa tehokkaan miellyttävän viilennyksen tarpeidesi jäähdyttämiseen.
KUIVA : Laitteen tuuletin toimii hiljaisella nopeudella ja jäähdyttää ilmaa vain vähän.
FAN: Ilman kierrätys huoneessa.
AUTO: Käytön aikana VIRTA-ilmaisin vilkkuu alkuperäisessä tilassa. Yksikkö valitsee toimintatilan 10 minuutin välein asetuksen ja huonelämpötilojen mukaisesti.
Energiaa säästävä lämpötila-asetus
Laitteen käyttö suositelluissa lämpötilarajoissa voi säästää energiaa.
LÄMPÖ: 20,0 °C ~ 24,0 °C / 68 °F ~ 75 °F.
VIILEÄ: 26,0 °C ~ 28,0 °C / 79 °F ~ 82 °F.
Ilmavirran suunta
VIILEÄ/KUIVA-tilassa:
Jos asetuksena on AUTO, läppä keinuu ylös/alas automaattisesti.
LÄMPÖ-tilassa:
Jos asetuksena on AUTO, vaakatason läppä on kiinnitetty esiasetettuun asentoon.
Automaattinen uudelleenkäynnistyksen ohjaus
Jos virta katkeaa hetkellisesti, laite käynnistyy automaattisesti uudelleen virran palattua tietyn ajan kuluttua niillä toimintatilan ja ilmavirran suunnan asetuksilla, jotka olivat aiemmin käytössä.
- Tämä ohjain ei ole käytössä, kun AJASTIN on asetettu.
Käyttöolosuhteet
Käytä tätä ilmastointilaitetta taulukossa ilmoitetulla lämpötila-alueella.
| Lämpötila °C (°F) | Sisällä Ulkona | |
| DBT WBT DBT WBT | | |
| VIILEÄ | Maks 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8) | | |
| Min. 16 (60.8) 11 (51.8) | -15 (5.0) | - | |
| LÄMPÖ | Maks 30 (86.0) | 24 (75.2) 18 (64.4) | |
| Min. 16 (60.8) | -25 (-13.0) | |
| +8/15°C LÄMPÖ | Maks 15 (59.0) | - | |
| Min. | 8 (46.4) | - | -25 (-13.0) | - |
DBT: Kuiva lämpötila, WBT: Märkä lämpötila
Laite on puhdistettava säännöllisin väliajoin, jotta se toimisi mahdollisimman hyvin. Likainen yksikkö voi aiheuttaa vikatilan ja saatat nähdä virhekoodin "H 99". Ota yhteyttä valtuutettuun jälleenmyyjään.
- Ennen puhdistamista katkaise virransyöttö ja irrota pistoke pistorasiasta.
- Älä käytä bensiiniä, tinneriä tai hankausjauhetta.
- Käytä saippuaa (≈ pH 7) tai neutraalia yleispuhdistusainetta.
- Älä käytä vettä, jonka lämpötila on yli 40 °C / 104 °F.
- Älä koske alumiiniseen jäähdytysripaan, sen terävät reunat voivat aiheuttaa vammoja.
Sisäyksikkö
Sisäyksikkö
Pyyhi yksikkö varovasti pehmeällä, kuivalla liinalla. Konvektorit ja puhaltimet tulee puhdistuttaa valtuutetulla jälleenmyyjällä vähintään 6 kuukauden välein.
Ulkoyksikkö
Puhdista roskat laitteen ympäriltä. Poista tukokset tyhjennysputkesta.
Ilman suodatin
Kerran 2 viikossa
- Pese ja huuhtele suodatin varovaisesti vedellä. Älä vahingoita suodattimen pintaa.
- Anna suodattimien kuivua täysin kuiviksi varjoisessa paikassa, suojattuina tulelta tai suoralta auringonvalolta.
- Korvaa vioittuneet suodattimet uusilla.

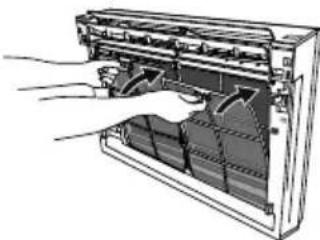

① Poista etupaneeli ② Poista ilmasuodatin
① Kiinnitä ilmasuodatin ② Kiinnitä etupaneeli
① Paina etupaneelin molemmin puolin olevat lipat sisään. ② Avaa etupaneeli. ③ Irrota naru koukusta. ④ Irrota etupaneeli nostamalla sitä. - Pyyhi etupaneeli pehmeällä, kuivalla liinalla. ⑤ Asenna etupaneeli noudattamalla irrotusohjeita käänteisessä järjestyksessä.
Seuraavassa kuvatut ilmiöt eivät ole merkki toimintahäiriöstä.
| Ilmiö Syy | |
| VIRTA-ilmaisin vilkkuu ennen kuin yksikkö on päällä. | • Tämä on alustava vaihe valmisteltaessa laitteen toimintaa, kun ON-ajastin on asetettu päälle.Kun ajastin on käytössä, laite saattaa käynnistyä (enintään 35 minuuttia) ennen määritettyä aikaa, jotta haluttu lämpötila saavutetaan määräaikaan mennessä. |
| VIRTA-ilmaisin vilkkuu LÄMPÖ-tilassa kun lämminilman toimitusta ei ole (ja läppä on suljettu). | • Laite on sulatustilassa. |
| POWER-merkkivalo vilkkuu ja sammuu, kun VIILEÄ/KUIVA-tila käynnistetään. | • Järjestelmä on lukittu toimimaan vain HEAT (LÄMPÖ)-tilassa. |
| TIMER-merkkivalo on aina päällä. | • Ajastimen asetus toistuu päivittäin asetuksen jälkeen. |
| Laitteen toimiessa läppä on kiinni. | • AIR SWING -asetuksena on AUTO. |
| Toiminta viivästyy muutamilla minuuteilla uudelleen käynnistämisen jälkeen. | • Viivästyminen suojaa yksikön kompressoria. |
| Jäähdytys/lämmitys -kapasiteettia on vähennetty alimman puhallinnopeuksen asetuksessa. | • Alhainen puheltimen nopeus on alhaisen äänentason prioriteetin toiminto, joten jäähdytys/lämmitys -kapasiteetti voi tulla vähennetyksi (riippuen olotilasta). Nosta puhaltimen nopeutta nostaaksesi kapasiteettia. |
| Sisätuuletin pysähtyy ajoittain lämmitys toiminnan aikana. | • Tahattoman jäähdytys vaikutuksen ehkäisemiseksi. |
| Sisätuuletin pysähtyy ajoittain automaattisen tuulettimen nopeuden asetuksen aikana. | • Tämä auttaa poistamaan ympäröivän hajun. |
| Ilmavirtaus jatkuu, vaikka toiminto on päättynyt. | • Sisäyksikköön jääneen lämmön poistaminen (enintään 30 sekuntia). |
| Huoneessa on erikoinen haju. | • Kyseessä voi olla seinistä, matosta, huonekaluista tai vaatteista tuleva kostea haju. |
| Käytön aikana kuuluu murtumiselta kuulostava ääni. | • Laite laajenee tai vetäytyy lämpötilan vaihteluiden vaikutuksesta. |
| Veden virtauksen ääni toiminnan aikana. | • Jäähdytysaine virtaa laitteen sisällä. |
| Sisäyksiköstä tulee sumua. | • Vesi tiivistyy jäähdytystoiminnan seurauksena. |
| Ulkoyksiköstä tulee vettä/höyryä. | • Putkissa tapahtuu tiivistymistä tai höyrystymistä. |
| Laitteen muoviosien väri on muuttunut. | • Värien muuttumista saattaa esiintyä muoviosissa käyttävistä materiaaleista johtuen. Muutos voi olla nopeampi, jos laite altistuu lämmölle, auringonvalolle, UV-valolle tai muille ympäristötekijöille. |
Tarkista seuraavat asiat ennen kuin otat yhteyttä huoltoliikkeeseen.
| Ilmiö Tarkista | |
| Toiminta LÄMPÖ/VIILEÄ-tilassa ei ole tehokasta. | Aseta oikea lämpötila.Sulje ovet ja ikkunat.Puhdista tai vaihda suodattimet.Poista mahdolliset esteet ilman tulo- ja poistoaukoista. |
| Äänekäs toiminnan aikana. | Tarkista, onko yksikkö asennettu vinoon.Sulje takapaneeli oikein. |
| Kauko-ohjain ei toimi.(Näyttö on himmeä tai kaukosäätimen signaali heikko.) | Aseta paristot laitteeseen oikein.Vaihda paristot tarvittaessa. |
| Yksikkö ei toimi. | Tarkista, onko vikavirtakytkin lauennut.Tarkista, onko ajastin käytössä. |
| Laite ei vastaanota kaukosäätimen signaalia. | Varmista, ettei kaukosäätimen ja laitteen välissä ole esteitä.Loistevalaistus saattaa häiritä kaukosäätimen signaalinkulkua. Ota yhteyttä valtuutettuun jälleenmyyjään. |
Kun...
■ Kaukosäädin puuttuu tai laitteessa on toimintahäiriö.
- Paina painiketta kerran, jos haluat käyttää laitetta AUTO-tilassa.
- Jos haluat valita pakotetun COOL (VIILEÄ)-tilan, paina painiketta pitkään, kunnes kuulet yhden äänimerkin, ja vapauta painike.
- Toista vaihe 2. Jos haluat valita pakotetun HEAT (LÄMPÖ)-tilan, paina painiketta pitkään, kunnes kuulet kaksi äänimerkkiä, ja vapauta painike.
- Ota pois käytöstä painamalla painiketta uudelleen.
■ Merkkivalot ovat liian kirkkaita
- Voit himmentää tai palauttaa laitteen merkkivalon kirkkauden osoittamalla kaukosäätimellä laitteen vastaanotinta ja pitämällä -painiketta painettuna 5 sekunnin ajan.
■ Kausitarkastus pitkän käyttötauon jälkeen
• Tarkista kauko-ohjaimen paristot. - Tarkista, että ilmanotto- ja ilmanpoistoaukkojen ympäristössä ei ole esteitä. - Valitse COOL/HEAT (VIILEÄ/KUIVA)-toiminta Auto OFF/ON -painikkeella. 15 minuutin käytön jälkeen seuraava lämpötilaero on normaali ilman sisääntulo- ja ulostuloaukkojen välillä:
VIILEÄ: ≥8 °C / 14,4 °F
LÄMPÖ: ≥14 °C / 25,2 °F
■ Yksikköjä ei käytetä pitkään aikaan
- Aktivoi LÄMPÖ-tila kahden tai kolmen tunnin ajaksi yksikön sisäisiin osiin jääneen kosteuden poistamiseksi huolellisesti homeen kasvun estämistä varten.
- Katkaise virransyöttö ja irrota pistoke rasiasta.
- Poista kauko-ohjaimen paristot.
KRIITTiset VIKATAPAUKSET
KATKAISE VIRRANSYÖTTÖ, IRROTA LAITE VIRTALÄHTEESTÄ ja ota yhteyttä valtuutettuun jälleenmyyjään seuraavissa tapauksissa:
- Epätavallinen ääni käytön aikana.
- Kauko-ohjaimeen on päässyt vettä/vieraita hiukkasia.
- Sisäyksiköstä vuotaa vettä.
- Katkaisija kytkee pois päältä toistuvasti.
- Virtajohto lämpenee epätavallisen kuumaksi.
- Kytkimet tai painikkeet eivät toimi oikein.

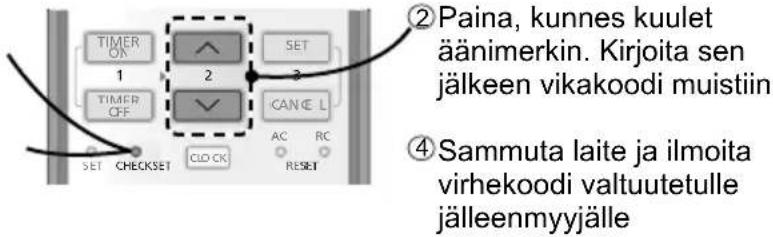

Virhekoodien hakeminen
Jos yksikkö pysähtyy ja TIMER-merkkivalo vilkkuu, hae virhekoodi kaukosäätimellä.
① Paina 5 sekunnin ajan
③ Paina 5 sekunnin ajan poistuaksesi tarkistustilasta
- Joidenkin virheiden yhteydessä laite voidaan käynnistää uudelleen rajoitetuin toiminnoin. Tällöin laite antaa aluksi 4 äänimerkkiä.
| Vianmääritysnäyttö | Häiriötilanteiden/suojausten hallinta |
| H 00 Ei vikamuistia |
| H 11 Sisä-/ulkoyksikön tiedonsiirtohäiriö |
| H 12 Sisäyksikön kapasiteetti ei täsmää |
| H 14 | Sisäyksikön tuloilman lämpötila-anturin häiriö |
| H 15 | Ulkoyksikön kompressorin lämpötila-anturin häiriö |
| H 16 | Ulkoyksikön virtamuuntajan (CT) häiriö |
| H 17 | Ulkoyksikön imuilman lämpötila-anturin häiriö |
| H 19 | Sisäyksikön puhallinmoottorin mekanismin lukitus |
| H 21 | Sisäyksikön pintakytkimen toimintahäiriö |
| H 23 | Sisäyksikön lämmönvaihtimen lämpötila-anturin 1 häiriö |
| H 24 | Sisäyksikön lämmönvaihtimen lämpötila-anturin 2 häiriö |
| H 25 | Sisäyksikön ionisaattorin häiriö |
| H 26 Minus | ION -häiriö |
| H 27 | Ulkoyksikön ilman lämpötila-anturin häiriö |
| H 28 | Ulkoyksikön lämmönvaihtimen lämpötila-anturin 1 häiriö |
| H 30 | Ulkoyksikön tyhjennysputken lämpötila-anturin häiriö |
| H 31 Häiriö | uima-allasanturissa |
| H 32 | Ulkoyksikön lämmönvaihtimen lämpötila-anturin 2 häiriö |
| H 33 Sisä-/ulkoyksikön kytkentävirhehäiriö |
| H 34 | Ulkoyksikön jäähdytyselementin lämpötila-anturin häiriö |
| H 35 | Sisä-/ulkoyksikön veden vastavirtaushäiriö |
| H 36 | Ulkoyksikön kaasuputken lämpötila -anturin häiriö |
| H 37 | Ulkoyksikön nesteputken lämpötila -anturin häiriö |
| H 38 | Sisä-/ulkoyksikön yhteensopimattomuus (tuotemerkkikoodi) |
| H 39 | Häiriö toiminnassa tai valmiustilassa olevassa sisäyksikössä |
| Vianmääritysnäyttö | Häiriötilanteiden/suojausten hallinta |
| H 41 | Virheellinen johdotus tai putkilitos |
| H 50 Ilmanvaihtopuhaltimen moottori lukittu | |
| H 51 Ilmanvaihtopuhaltimen moottori lukittu | |
| H 52 Vasen/oikea-rajan kytkimen häiriö | |
| H 58 Sisäyksikön kaasuanturin häiriö | |
| H 59 Eco-anturin häiriö | |
| H 64 | Ulkoyksikön korkeapaineanturin häiriö |
| H 67 Nanoe-häiriö | |
| H 70 Valoanturin häiriö | |
| H 71 | DC-jäähdytyspuhaltimen sisäisen ohjauspiirin häiriö |
| H 72 Häiriö säiliön lämpötila-anturissa | |
| H 97 | Ulkoyksikön puhallinmoottorin mekanismin lukitus |
| H 98 Sisäyksikön korkeapainesuojaus | |
| H 99 | Toiminnassa olevan sisäyksikön jäätymisenesto |
| F 11 4-tieventtiilin katkaisuvirhe | |
| F 16 Kokonaiskäyttöjännitteen suojaus | |
| F 17 | Valmiustilassa olevien sisäyksiköiden jäätymishäiriö |
| F 18 Kuivan piirin tukkeutumishäiriö | |
| F 87 Ohjausrasian ylikuumenemissuoja | |
| F 90 | Tehokertoimen korjauspiirin (PFC) suojaus |
| F 91 Jäähdytysjakson häiriö | |
| F 93 | Ulkoyksikön kompressorinkierroshäiriö |
| F 94 | Kompressorin tyhjennyspaineen ylipainesuojaus |
| F 95 | Ulkoyksikön jäähdytyksen korkeapainesuojaus |
| F 96 | Virtatransistorimoduulin ylikuumenemissuojaus |
| F 97 Kompressorin ylikuumenemissuojaus | |
| F 98 Kokonaiskäyttöjännitteen suojaus | |
| F 99 Ulkoyksikön DC-virtapiikkien tunnistus | |
Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä
Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.
Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.
Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.
Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.
Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.
Yrityksille Euroopan unionissa
Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.
[Tietoja hävittämisestä Euroopan unionin ulkopuolella]
Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.
Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):
Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.
 | Tämä symboli osoittaa, että laitteessa käytetään tulenarkaa kylmäainetta. Jos kylmäainetta vuotaa ja ulkoinen sytytyslähde on lähellä, syttyminen on mahdollista. |  | Tämä symboli osoittaa, että käyttöohjeet on luettava huolellisesti. |
 | Tämä symboli osoittaa, että huoltohenkilöstön on käsiteltävä tätä laitetta asennusohjeiden mukaisesti. |  | Tämä symboli osoittaa, että käyttöohjeissa ja/tai asennusohjeissa on tietoa. |
Tässä ilmastointilaitteessa käytetään biosidituotetta.
Ilmastointilaitteeseen integroidun laitteen luoma ionisoitu ilma tuhoaa ilmassa ja pinnoilla olevia bakteereita ja viruksia ja ehkäisee homeen kasvamista pinnoille.
Aktiiviset aineet: Vapaat radikaalit muodostuvat paikan päällä ilmasta tai vedestä
